1 Mülheim/Ruhr Page 1 Nasze Rozwiązania technologiczne dla górnictwa

2 Schauenburg MAB Mülheim/Ruhr Page 2

3 Schauenburg MAB rozwija, konstruuje i buduje instalacje przeróbcze dla: Miedzi Uranu Zelaza Piasku kwarcowego Złota Soli itd. Mülheim/Ruhr Page 3

4 Schauenburg MAB proponuje kompletne rozwiązania włącznie z: Testy w naschym Laboratotium lub u Klienta Propozycję konceptu Rozwiązania w detalu Produkcję Kontrolę podczas montażu Rozruch zakładu Długotrwały service, jeżeli wymagany Mülheim/Ruhr Page 4

5 Testy w naszym dziale techniczno badawczym Mülheim/Ruhr Page 5

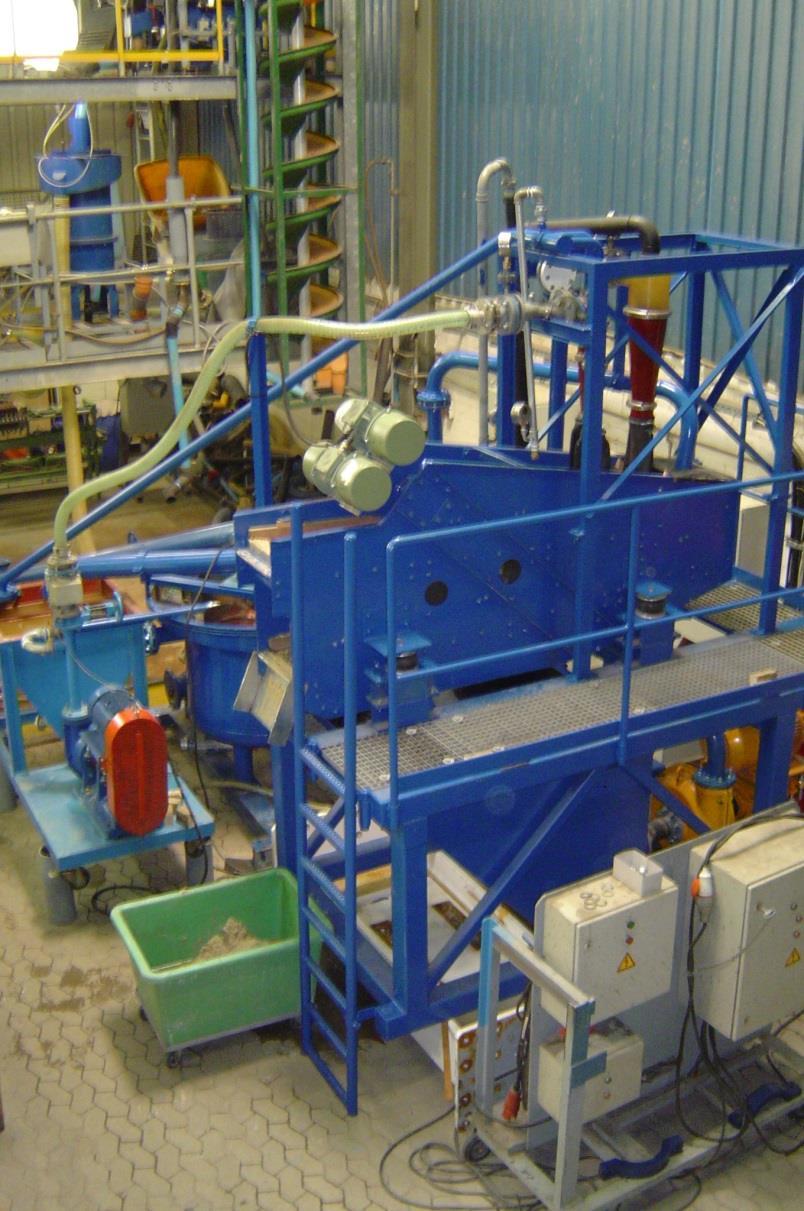

6 Przenośne Instalacje do testów na miejscu u klienta Długotrwałe Testy u klienta Wsparcie i service przez doświadczonych inżynierów naschej Firmy Mülheim/Ruhr Page 6

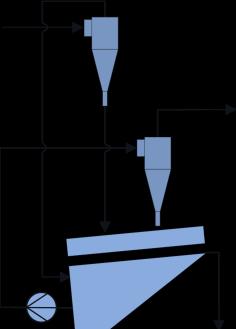

7 Koncept projektu Opracowanie indywidualnego procesu na miarę Obliczenie wielkości:v=m³/h oraz Q=t/h w różnych miejscach procesu Schemat blokowy Mülheim/Ruhr Page 7

8 Detalierte konstruowanie Kalkulacja procesów 3D konstruowanie w systemie Solid Works Integracja nowych Instalacji do istniejących struktur Mülheim/Ruhr Page 8

9 Produkcja i montaż Mülheim/Ruhr Page 9

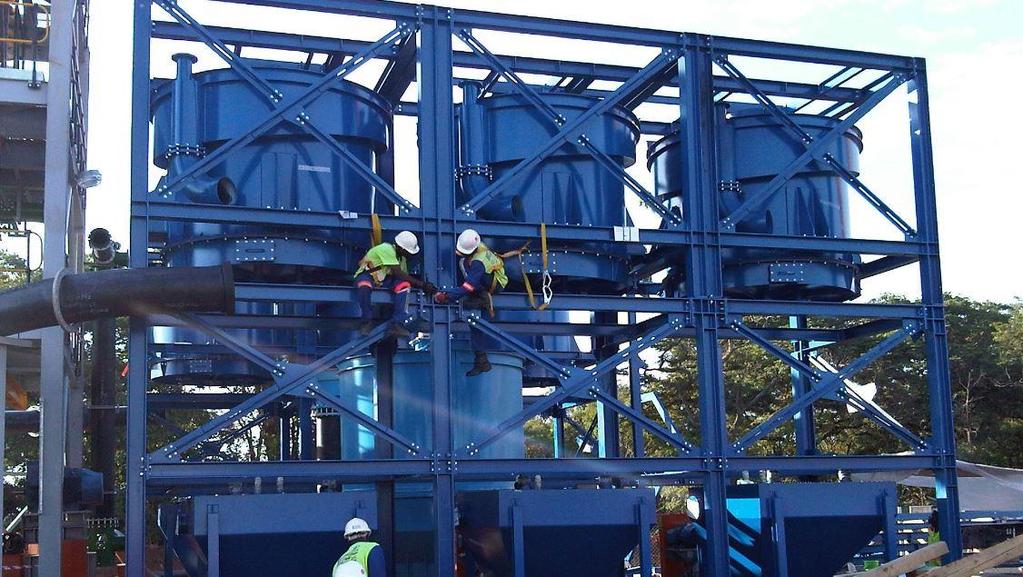

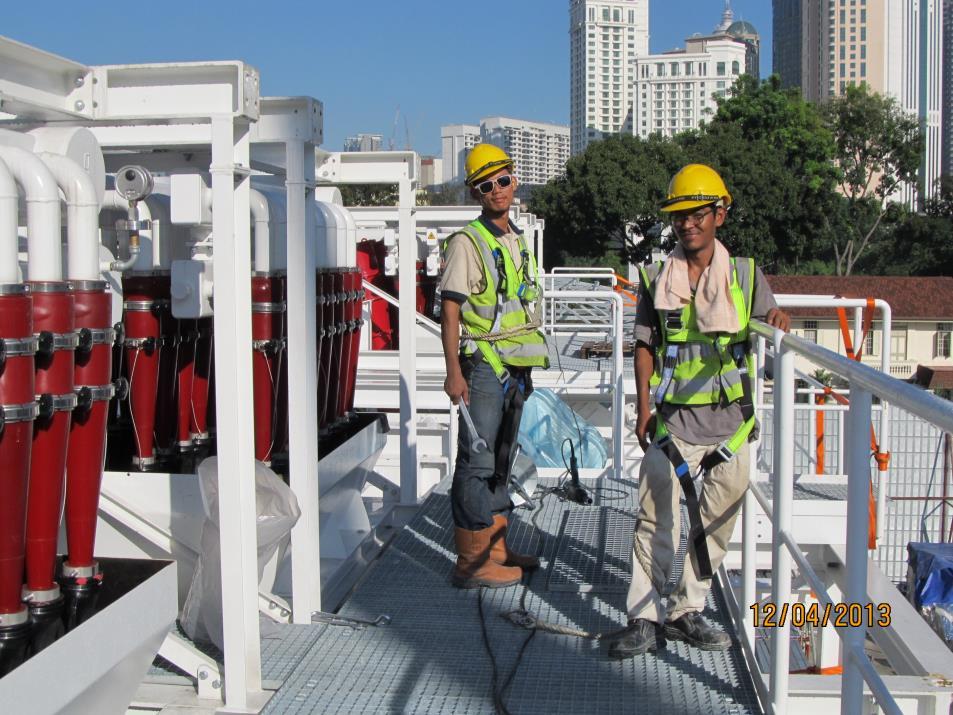

10 Nadzór nad montażem na budowie Mülheim/Ruhr Page 10

11 Opieka nad uruchomienien nowej instalacji Od wstępnego rozruchu aż do fazy produkcyjnej Długotrwała opieka jeżeli wymagana Mülheim/Ruhr Page 11

12 Technologie procesowe w górnictwie Klasyfikacja Płukanie Sortowanie Mülheim/Ruhr Page 12

13 Technologie procesów w górnictwie Odwadnianie Zagęszczanie Mülheim/Ruhr Page 13

14 MAB - Produkty Mülheim/Ruhr Page 14

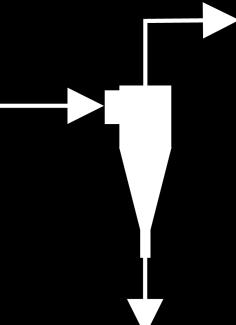

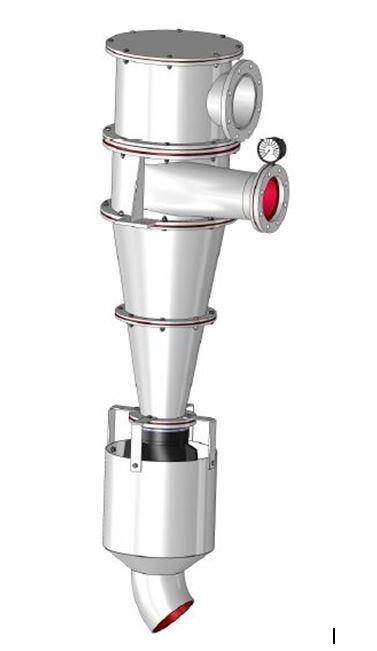

15 AT-Hydrocyklony Stalowe hydrozyklony, z wykładziną Linatex ciśnienie Gummi ausgekleidet typ na wlocie wydajność zdolność przerobu masy bar m³/h t/h AT 13 0,75 10 ~ 25 3 ~ 5 AT 24 0,75 25 ~ 35 5 ~10 AT 35 0,75 35 ~70 10 ~24 AT 46 0,75 70 ~ ~ 37 AT 58 0, ~ ~55 AT 610 0, ~ ~ 75 AT 812 0, ~ ~125 Mülheim/Ruhr Page 15

16 Mülheim/Ruhr Page 16

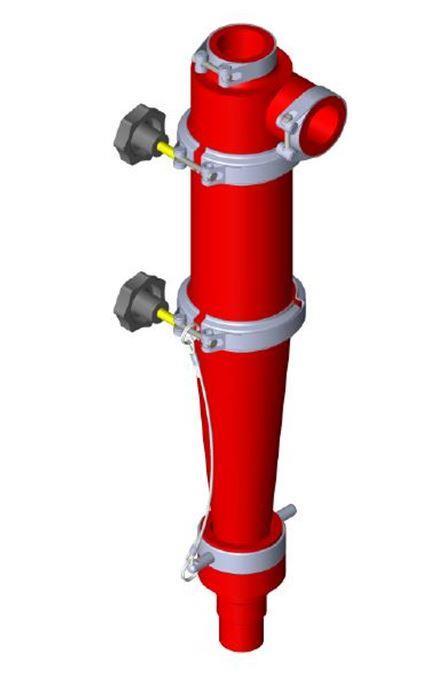

17 PC -Hydrozyklony Wysokosprawne Hydrozyklony z polyuretanu Typ średnica wydajność rozdzielczość mm m³/h µm PC ,9 ~3,8 5 ~10 PC ~11 8 ~ 20 PC ~21 15 ~ 25 PC ~ ~ 30 PC ~ ~ 40 PC ~ ~ 60 Mülheim/Ruhr Page 17

18 Mülheim/Ruhr Page 18

19 Multiydrozyklony Dopasowywane do każdej aplikacji AT- oder PC-Zyklone Wysokie wydajności Kompaktowa budowa Mülheim/Ruhr Page 19

20 Hydrosort I Płukanie, sortowanie i klasyfikacja w jednym urządzeniu Znikome zużycie Niskie koszty exploatacji Wysoka rozdzielczość Wydajność t/h Mülheim/Ruhr Page 20

21 Mülheim/Ruhr Page 21 Hydrosort I System jednokomorowy

22 Hydrosort II Dwukomorowe urządzenie do Klasyfikacji ziarn od 0 5mm Wysoka rozdzielczość Niskie koszty utrzymania Wysoka efektywność Wydajność Max. 350 t/h Mülheim/Ruhr Page 22

23 Mülheim/Ruhr Page 23 Hydrosort II System dwukomorowy

24 Sita odwadniające Odwadnianie Klasyfikacja t/h Niskie pozostałości wilgoci zależne od nadawy, uziarnienia i gęstości właściwej materiału Mülheim/Ruhr Page 24

25 Mülheim/Ruhr Page 25

26 Mülheim/Ruhr Page 26

27 Płuczki mieczowe Jedno- lub dwuwałowepłuczki Wydajność do Max. 330 t/h Mülheim/Ruhr Page 27

28 Pompy typu Linatex m³/h Mülheim/Ruhr Page 28

29 Zagęszczacze Osadniki Mülheim/Ruhr Page 29

30 Sortowniki spiralne Mülheim/Ruhr Page 30

31 Ochrona przed zużyciem poprzez stosowanie gumy Linatex Ręcznie konfekcionowana naturalna guma Najlepsza ochrona przed ścierającymi materiałami Mülheim/Ruhr Page 31

32 Przykład projektu: Pozyskanie i konzentracja miedzi Mülheim/Ruhr Page 32

33 Dane projektowe Wielość złoża Hałdy rud miedzi w ilości ton Istalacja 200 t/h rudy Uziarnienie <= 1000 µm Miedź w rudzie ~ 2 % Cu Ruda występuje jako Malachit Mülheim/Ruhr Page 33

34 Wymagana jakość produktu Klasa produktu : % Cu > 1 % Co Odzysk ~ 65 % Reschtka wilgotności ~ 20 % Mülheim/Ruhr Page 34

35 Mülheim/Ruhr Page 35 Wyniki wstępnych testów

36 Koncept prozesu 3 X 100 t/h m ³/h ~ 35 t/h produkt miedzi Mülheim/Ruhr Page 36

37 Sytuacja konstrukcji istalacji 3x100t/h - 3D Odzysk drobno uziarnionej miedzi w Instalacji technologicznej Mülheim/Ruhr Page 37

38 Mülheim/Ruhr Page 38

39 Mülheim/Ruhr Page 39

40 Mülheim/Ruhr Page 40 Klasyfikacja rudy uranu

41 Mülheim/Ruhr Page 41

42 Klasyfikacja i sortowanie piasku Kwarcowego 120t/h Mülheim/Ruhr Page 42

43 Mülheim/Ruhr Page 43 Klasyfikacja Piasku 420 t/h

44 Pogłębiarka z Instalacją przeróbczą 1000t/h Mülheim/Ruhr Page 44

45 Separator - Tunel SMART Kuala Lumpur 2400 m³/h Mülheim/Ruhr Page 45

46 Mülheim/Ruhr Page 46 Separator Guoan Zhou 2800m³/h

47 Mülheim/Ruhr Page 47 Separator Quing Chun Lu Tunel 1500m³/h

48 Mülheim/Ruhr Page 48 Separator Metro Baku Tunel 1500m³/h
