Instrukcja montażu i obsługi
|
|
- Damian Wojciechowski
- 6 lat temu
- Przeglądów:
Transkrypt

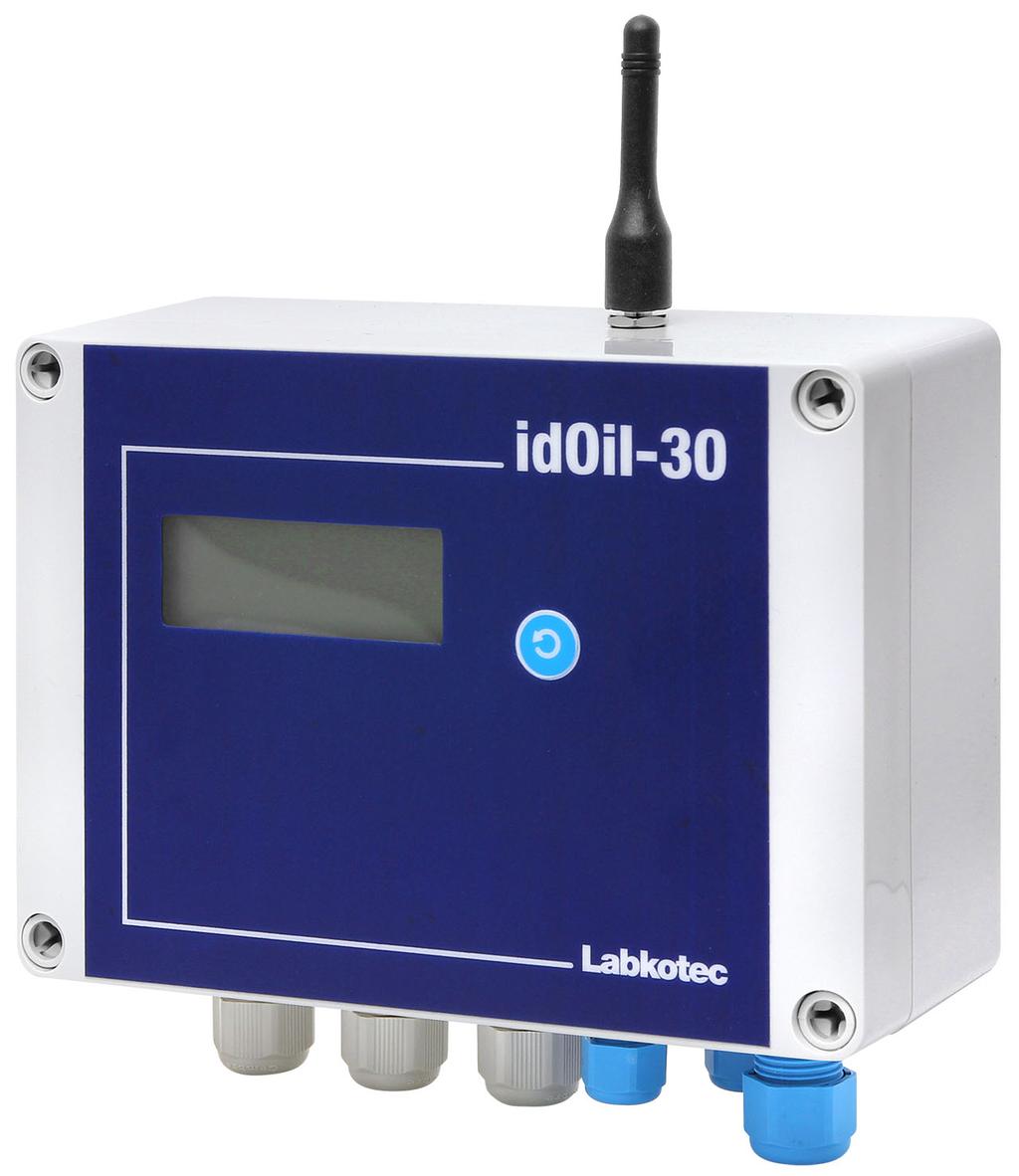

1 Instrukcja montażu i obsługi idoil -30 3G idoil -30 Battery 3G Urządzenie alarmowe do separatora oleju Wiadomości SMS Przekazanie do eksploatacji i użytkowanie PL
2 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 2/20 SPIS TREŚCI 1. Ogólne informacje o instrukcji Oznaczenia i symbole stosowane w tym dokumencie Wprowadzenie Działanie produktu idoil i LabkoNet Przekazanie do eksploatacji Ustawienia Numery telefonów komórkowych Ustawianie numerów telefonu i zapytania o numery telefonu (TEL) Usuwanie numeru telefonu (DELTEL) Ustawienia podstawowe wprowadzane po przekazaniu do eksploatacji Nazwa lub lokalizacja urządzenia (NAME) Ustawienia wejść czujników (DI) Zegar (CLOCK) Ustawienia alarmów Częstotliwość wysyłania wiadomości okresowych (TXD) Częstotliwość alarmów serwisowych (SI) Ustawienia urządzeń zasilanych akumulatorem Częstotliwość pomiaru (MI) Interwał nasłuchiwania (LI) Ustawienie wartości granicznej alarmu napięcia roboczego (VLIM) Informacje pobierane z urządzenia Zapytanie o informacje o alarmie (M) Zapytanie o siłę sygnału sieci komórkowej (CSQ) Zapytanie o poziom naładowania akumulatora (BATVOLT) Zapytanie o wersję oprogramowania (VER) Wiadomości wysyłane do użytkownika przez urządzenie Wiadomość alarmowa Wiadomość okresowa Alarm testowy Alarm niskiego napięcia roboczego Alarm braku zasilania Rozwiązywanie problemów Odpowiedzi urządzenia w przypadku wystąpienia błędów Resetowanie licznika wiadomości (RSTC)
3 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 3/20 1. Ogólne informacje o instrukcji Niniejsza instrukcja jest integralną częścią produktu. Zapoznać się z instrukcją przed przystąpieniem do korzystania z produktu. Zachować instrukcję do wglądu na cały czas eksploatacji produktu. Przekazać instrukcję następnemu właścicielowi lub użytkownikowi produktu. Wszelkie błędy i niezgodności związane z niniejszą instrukcją zgłaszać przed przekazaniem produktu do eksploatacji Oznaczenia i symbole stosowane w tym dokumencie W dokumencie stosowane są poniższe oznaczenia i symbole. Symbol <> oznacza parametr funkcji. Użytkownik lub urządzenie mogą zastąpić ten symbol żądaną wartością. Nawiasy <> często zawierają krótki opis danego ustawienia. Kursywą i wcięciem oznaczone są wiadomości wprowadzane przez użytkownika lub wysyłane przez urządzenie. Informacyjne oznaczenia i symbole Tym symbolem wyróżnione są ważne informacje. Tym symbolem oznaczone są działania, jakie powinien wykonać użytkownik. Tabele Struktura ustawień i odpowiadających im wiadomości jest opisana w tabelach, gdzie pierwsza kolumna zawiera polecenie wraz z wymienionymi w osobnych wierszach parametrami. Druga kolumna zawiera szczegółowy opis polecenia i jego parametrów. TEL <nr1> <nr5> Polecenie ustawiające numer telefonu Numery telefonów użytkowników w formacie międzynarodowym, rozdzielone spacjami (SDF).
4 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 4/20 2. Wprowadzenie 2.1. Działanie produktu Niniejsza instrukcja opisuje sposób obsługi urządzeń idoil-30 3G i idoil-30 Battery 3G za pośrednictwem wiadomości tekstowych. Kwestie związane z montażem, podłączaniem, przekazywaniem do eksploatacji i bezpieczeństwem elektrycznym opisano w aktualnej instrukcji montażu i obsługi. Urządzenie zawiera modem 3G umożliwiający wymianę wiadomości tekstowych za pośrednictwem sieci komórkowej między użytkownikiem a urządzeniem. Wiadomości te pełnią opisane poniżej funkcje. Zmiana ustawień urządzenia przez użytkownika. Pobieranie przez użytkownika informacji o ustawieniach, pomiarach i alarmach urządzenia. Przesyłanie przez urządzenie danych pomiarowych i alarmowych do użytkownika lub na serwer LabkoNet w czasie zdefiniowanym przez użytkownika. Wiadomości tekstowe i ich struktura zostały szczegółowo opisane w dalszej części niniejszej instrukcji idoil i LabkoNet Rysunek 1. Wiadomości wymieniane między użytkownikiem a urządzeniem idoil Pojedyncza wiadomość wysyłana przez urządzenie idoil może zawierać maks. 160 znaków. Jeśli wiadomość ma więcej niż 160 znaków, urządzenie idoil podzieli ją na części. Na początku każdej takiej wiadomości składowej będzie znajdować się liczba wskazująca bieżący numer otrzymanej wiadomości oraz łączną liczbę wiadomości. Przykładowo 1/2 (pierwsza wiadomość) i 2/2 (druga wiadomość). Urządzenie idoil można połączyć z sieciowym systemem monitorowania LabkoNet. W odróżnieniu od połączenia przez sieć komórkową, połączenie poprzez system LabkoNet pozwala na ciągłe monitorowanie stanu połączenia, zapisywanie danych alarmów i graficzne odwzorowywanie danych. Urządzenie wysyła do serwera systemu LabkoNet dane zmierzone w punkcie pomiarowym. Serwer odbiera dane i zapisuje je w bazie danych do późniejszego wykorzystania np. podczas tworzenia raportów. Jednocześnie serwer sprawdza dane wysyłane przez każdy czujnik oraz wszelkie przekroczenia dolnych lub górnych wartości alarmowych. W przypadku wykrycia jakichkolwiek nieprawidłowości na podane adresy oraz numery telefonów wysyłane jest powiadomienie tekstowe.
5 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 5/20 Graficzne i numeryczne przedstawienia zgromadzonych danych można przeglądać online w przeglądarce internetowej po wprowadzeniu adresu i poświadczeń użytkownika. W celu aktywowania usługi LabkoNet należy skontaktować się z działem obsługi klienta Labkotec Oy, pisząc na adres info@labkotec.fi.
6 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 6/20 3. Przekazanie do eksploatacji Funkcja wiadomości tekstowych jest włączana po włożeniu karty Sim do urządzenia. Włożyć kartę SIM w sposób opisany w instrukcji montażu i obsługi urządzenia idoil-30 3G lub idoil-30 Battery 3G. Podłączyć zasilanie do jednostki sterującej. Wyświetlenie się wykresu słupkowego siły sygnału w prawym górnym rogu wyświetlacza lokalnego (zob. rysunek poniżej) oznacza, że urządzenie idoil nawiązało połączenie z siecią komórkową. Po ustawieniu numerów telefonów odbiorców urządzenie idoil jest gotowe do wysyłania i odbierania wiadomości. Rysunek 2. Wykres słupkowy siły sygnału na wyświetlaczu lokalnym urządzenia idoil Urządzenie idoil korzysta z sieci komórkowych obsługiwanych przez najbardziej popularnych operatorów.
7 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 7/20 4. Ustawienia Ustawienia urządzenia idoil można zmienić za pomocą wiadomości tekstowych opisanych w kolejnych częściach Numery telefonów komórkowych W urządzeniu można zaprogramować do pięciu numerów telefonów, na które będą wysyłane wiadomości alarmowe i z których można wysyłać polecenia zmiany ustawień oraz zapytania o alarmy. Ustawienia te można wprowadzić również z poziomu interfejsu przeglądarkowego urządzenia idoil Ustawianie numerów telefonu i zapytania o numery telefonu (TEL) Jednocześnie ustawić można maksymalnie pięć (1 5) numerów. Numer jest zawsze zapisywany w pierwszym wolnym rekordzie pamięci. Format polecenia ustawiającego numer telefonu: TEL <nr1> <nr2> <nr3> <nr4> <nr5> TEL <nr1> <nr2> <nr3> <nr4> <nr5> Polecenie ustawiające numer telefonu Numery telefonów użytkowników w formacie międzynarodowym, rozdzielone spacjami. W odpowiedzi urządzenie prześle wiadomość zawierającą nazwę urządzenia (jeśli została ustawiona), ustawione numery telefonów i odpowiadające im numery rekordów w pamięci urządzenia. Przykład: TEL <nazwa urządzenia, jeśli ustawiono> 1: <numer telefonu zapisany w rekordzie 1>.. 5: <numer telefonu zapisany w rekordzie 5> Jeśli nazwa urządzenia nie została zdefiniowana, nie ustawiono żadnego numeru telefonu i przesłano polecenie odpowiedź to TEL TEL 1: : : Jeśli następnie wysłane zostanie polecenie TEL urządzenie odeśle odpowiedź
8 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 8/20 TEL 1: : : : Usuwanie numeru telefonu (DELTEL) Jednocześnie można usunąć od 1 do 5 numerów telefonów. Polecenie usuwania numeru telefonu ma format: DELTEL DELTEL Polecenie usunięcia numeru telefonu Numery rekordów (jednego lub więcej) w pamięci, rozdzielone spacjami. Urządzenie odpowie na tę wiadomość tak samo jak na wiadomość TEL, tzn. prześle pozostałe numery rekordów pamięci i zapisane w nich numery telefonów. TEL <nazwa urządzenia, jeśli ustawiono> 1: <numer telefonu zapisany w rekordzie 1> 2: <numer telefonu zapisany w rekordzie 2> 3: <numer telefonu zapisany w rekordzie 3> 4: <numer telefonu zapisany w rekordzie 4> 5: <numer telefonu zapisany w rekordzie 5> Jeśli w pamięci nie pozostały zapisane żadne numery, urządzenie prześle tylko tekst TEL. Przykład Jeśli wszystkie rekordy pamięci są zajęte, ale zachodzi konieczność ustawienia nowej nazwy urządzenia, oraz wprowadzono polecenie DELTEL 2 urządzenie odeśle odpowiedź TEL 1: : : : Po przesłaniu polecenia DELTEL urządzenie odeśle odpowiedź TEL 4: Teraz numer telefonu jest zapisany tylko w rekordzie 4. Pozostałe rekordy pamięci są puste.
9 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 9/ Ustawienia podstawowe wprowadzane po przekazaniu do eksploatacji Nazwa lub lokalizacja urządzenia (NAME) Ustawienia te można wprowadzić również z poziomu interfejsu przeglądarkowego urządzenia idoil. Dobrą praktyką jest ustawienie unikalnej nazwy lub lokalizacji urządzenia, aby łatwo identyfikować urządzenia, których dotyczą otrzymywane wiadomości alarmowe. Polecenie ma następujący format: NAME <nazwa urządzenia/lokalizacja> NAME <nazwa urządzenia/lokalizacja> Polecenie ustawiające nazwę Nazwa wprowadzona przez użytkownika (maks. 60 znaków, w tym spacje). Przykład: Wysłać do urządzenia idoil wiadomość o treści NAME Pirkkala Myllyhaantie Odpowiedź urządzenia: NAME Pirkkala Myllyhaantie Ustawienia wejść czujników (DI) Istnieje możliwość przypisania opisowych nazw do czujników podłączonych do urządzenia idoil. Ułatwia to identyfikowanie wiadomości alarmowych. Ustawienia te można wprowadzić również z poziomu interfejsu przeglądarkowego urządzenia idoil. Nazwy wejść czujników zawierają frazy stałe, których nie można zmienić. Urządzenie idoil automatycznie identyfikuje typ czujnika i na tej podstawie przypisuje nazwę do danego wejścia. Jeśli do jednostki sterującej idoil podłączone są trzy różne czujniki, ich nazwy są następujące: 1: Czujnik oleju, 2: Czujnik wysokiego poziomu cieczy, 3: Czujnik szlamu. Polecenie ustawiające nazwy wejść czujników ma następujący format: DI DI <x>: <nazwa czujnika x>. <y>: <nazwa czujnika y>. <z>: <nazwa czujnika z> Polecenie ustawiające nazwy wejść czujników (i zapytanie o nazwy) <x, y lub z>: Numer wejścia czujnika 1, 2 lub 3 <czujnik x, y lub z>. Nazwa wejścia czujnika nie może zawierać więcej niż 55 znaków, w tym spacje. Należy pamiętać, że pomiędzy nazwami czujników muszą znajdować się rozdzielające je kropki i spacje. Można ustawić nazwę tylko dla jednego lub dwóch wejść, np. jeśli w późniejszym czasie zachodzi konieczność zmiany danego czujnika.
10 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 10/20 Przykład 1 W celu ustawienia unikalnych nazw czujników wykonać poniższe czynności. Wysłać na numer telefonu urządzenia idoil wiadomość tekstową o treści DI 1: Separator 1. 2: Separator 1. 3: Separator 1. Urządzenie prześle odpowiedź zawierającą nazwę urządzenia i nazwy wejść czujników. Należy pamiętać, że część nazw wejść czujników jest stała. Przykład 2: Zegar (CLOCK) DI <nazwa urządzenia> 1: Separator 1 / Oil level sensor 2: Separator 1 / High liquid sensor 3: Separator 1 / Sludge level sensor Aby zmienić nazwę wejścia czujnika 2, wprowadzić poniższe polecenie. DI 2: Separator 1 Pirkkala Odpowiedź urządzenia: DI <nazwa urządzenia> 1: Separator 1 / Oil level sensor 2: Separator 1 Pirkkala / High liquid sensor 3: Separator 1 / Sludge level sensor Ustawienie zegara jest konieczne, jeśli urządzenie ma zapisywać w dzienniku informacje wraz ze znacznikami czasowymi lub jeśli urządzenie ma wysyłać wiadomości czasowe do użytkownika lub serwera LabkoNet. Ustawienia te można wprowadzić również z poziomu interfejsu przeglądarkowego urządzenia idoil. Polecenie ustawienia zegara ma następujący format: CLOCK <rrrr-mm-dd> <hh:mm> CLOCK <rrrr-mm-dd> <hh:mm> Polecenie ustawienia zegara i zapytanie o godzinę Rok (rrrr), miesiąc (mm) i dzień (dd) rozdzielone myślnikiem. Godziny (hh) i minuty (mm) rozdzielone dwukropkiem. Przykład Wykonać poniższe czynności, aby ustawić godzinę. Wysłać do urządzenia idoil wiadomość o treści CLOCK :30
11 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 11/20 Odpowiedź urządzenia: CLOCK <nazwa urządzenia> :30 Oprócz godziny odpowiedź może zawierać ustawioną nazwę urządzenia Ustawienia alarmów Częstotliwość wysyłania wiadomości okresowych (TXD) Urządzenie idoil może co ustalony czas wysyłać na skonfigurowane numery telefonów informacje o stanie systemu i możliwych alarmach. Użytkownik może skonfigurować częstotliwość w dniach oraz określić godzinne wysyłania wiadomości. Okresowe wiadomości o alarmach opisano w części Zapytanie o stan alarmu. Ustawienia te można wprowadzić również z poziomu interfejsu przeglądarkowego urządzenia idoil. Polecenie ustawienia częstotliwości wiadomości okresowych ma format: TXD TXD <nnn> <hh:mm> Polecenie ustawienia częstotliwości wysyłania wiadomości okresowych. <nnn> Częstotliwość wysyłania wiadomości okresowych w dniach. <hh:mm> Godzina wysyłania wiadomości godziny (hh) i minuty (mm) rozdzielone dwukropkiem. Domyślnie ustawiona częstotliwość i godzina wysyłania to 0 00:00. Jeśli częstotliwość jest ustawiona na 0, wiadomości okresowe nie są wysyłane. Przykład 1 Wysłać do urządzenia idoil wiadomość o treści TXD 1 12:00 Odpowiedź urządzenia: TXD <nazwa urządzenia> 1 12:00 Urządzenie będzie wysyłać wiadomość okresową codziennie o godzinie 12:00. Przykład 2 Wyłączanie funkcji wiadomości okresowych Wysłać do urządzenia idoil wiadomość o treści TXD 0 00:00 Odpowiedź urządzenia: TXD <nazwa urządzenia> 0
12 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 12/ Częstotliwość alarmów serwisowych (SI) Ustawienia te można wprowadzić również z poziomu interfejsu przeglądarkowego urządzenia idoil. Polecenie ustawienia częstotliwości alarmów serwisowych ma format: SI <częstotliwość> SI Polecenie ustawienia częstotliwości alarmów serwisowych. <częstotliwość> Częstotliwość alarmów serwisowych w miesiącach. Przykład Dopuszczalne wartości: 0, 1, 3, 6 i oznacza, że funkcja jest wyłączona. Aby urządzenie generowało alarm serwisowy co sześć miesięcy, wykonać opisane niżej czynności. Wysłać do urządzenia idoil wiadomość tekstową o treści SI 6 Urządzenie prześle odpowiedź w formacie: SI <nazwa urządzenia> Ustawienia urządzeń zasilanych akumulatorem Częstotliwość pomiaru (MI) Istnieje możliwość ustawienia częstotliwości, z jaką urządzenie będzie wybudzane z trybu oszczędności energii celem przeprowadzenia pomiarów oraz, w razie potrzeby, częstotliwości aktywacji modemu 3G celem przesyłania informacji o alarmach. Po wykonaniu wszystkich działań urządzenie powróci do trybu oszczędności energii. Domyślnie częstotliwość pomiaru ustawiona jest na 10 minut. Ustawienia te można wprowadzić również z poziomu interfejsu przeglądarkowego urządzenia idoil. Polecenie ustawiające częstotliwość pomiarów ma następujący format: MI MI <nnnn> Polecenie <nnnn> Częstotliwość pomiaru w minutach. Dostępne wartości: Przykład: 10, 30, 60, 120, 180, 240, 360, 480, 600, 720, 1440
13 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 13/20 Jeśli ustawiona nazwa urządzenia to Pirkkala Myllyhaantie i wysłano polecenie MI 60 odpowiedź to MI Pirkkala Myllyhaantie 60 Urządzenie będzie wybudzane co 60 minut celem przeprowadzenia pomiarów i wysłania możliwych wiadomości alarmowych na ustawione numery telefonów Interwał nasłuchiwania (LI) Istnieje możliwość ustawienia interwału nasłuchiwania, zgodnie z którym urządzenie będzie wybudzać się w trybu oszczędności energii, włączać modem 3G i odczytywać wszelkie przesłane do urządzenia wiadomości z ustawieniami i zapytania. W tym czasie urządzenie będzie również wykonywać wszelkie odebrane polecenia konfiguracyjne i odpowiadać na zapytania. Po wykonaniu wszystkich działań urządzenie powróci do trybu oszczędności energii. Domyślnie interwał nasłuchiwania ustawiony jest na 12 godzin. Nasłuchiwanie będzie przeprowadzane co 12 godzin od poprzedniej aktywacji urządzenia. Ustawienia te można wprowadzić również z poziomu interfejsu przeglądarkowego urządzenia idoil. Polecenie ustawiające interwał nasłuchiwania pomiarów ma następujący format: LI <nn> LI <nn> Polecenie Interwał nasłuchiwania w godzinach. Dostępne wartości: 12, 24, 36, 48. Przykład: Jeśli ustawiona nazwa urządzenia to Pirkkala Myllyhaantie i wysłano polecenie LI 24 odpowiedź to LI Pirkkala Myllyhaantie Ustawienie wartości granicznej alarmu napięcia roboczego (VLIM) Urządzenie idoil-30 Battery 3G monitoruje poziom napięcia roboczego akumulatora. Urządzenie generuje alarm, kiedy napięcie spadnie poniżej ustawionej wartości granicznej alarmu napięcia roboczego. Domyślnie wartość graniczna alarmu wynosi 11,4 V. Ustawienia te można wprowadzić również z poziomu interfejsu przeglądarkowego urządzenia idoil. Polecenie ustawiające wartość graniczną alarmu napięcia roboczego ma format: VLIM <xx.x>
14 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 14/20 VLIM Polecenie ustawiające wartość graniczną alarmu napięcia roboczego <xx.x> Żądana wartość napięcia w woltach z dokładnością do jednego miejsca po przecinku. Liczba całkowita i wartość dziesiętna są rozdzielone kropką. Dostępne wartości: 0 (ustawienie wyłączone), 10,5 99,9 Dla alarmu ustawiono histerezę 0,2 V. Innymi słowy, wartość graniczna, przy której wyłączany jest alarm, jest o 0,2 V większa od ustawionej wartości granicznej alarmu. Wartości histerezy nie da się zmienić. Przykład: Jeśli ustawiona nazwa urządzenia to Pirkkala Myllyhaantie oraz przesłano polecenie VLIM 11.8 Odpowiedź to VLIM Pirkkala Myllyhaantie 11.8 V
15 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 15/20 5. Informacje pobierane z urządzenia 5.1. Zapytanie o informacje o alarmie (M) Aby sprawdzić informacje o alarmie, wysłać do urządzenia idoil wiadomość o treści M Urządzenie prześle poniższą odpowiedź zawierającą nazwę urządzenia, nazwy czujników oraz informacje o alarmie lub błędzie. Informacje o każdym wejściu czujnika są wyświetlane w osobnych wierszach wiadomości. STATUS <nazwa urządzenia> <nazwa wejścia czujnika 1> / <alarm lub błąd wejścia czujnika 1> <rrrr-mm-dd> <hh:mm> <nazwa wejścia czujnika 2> / <alarm lub błąd wejścia czujnika 2> <rrrr-mm-dd> <hh:mm> <nazwa wejścia czujnika 3> / <alarm lub błąd wejścia czujnika 3> <rrrr-mm-dd> <hh:mm> Legendę przedstawiono w tabeli poniżej. STATUS <nazwa urządzenia> Nagłówek polecenia M Nazwa urządzenia (jeśli została ustawiona), wyświetlana na początku wiadomości. <nazwa wejścia czujnika> / Nazwa opisowa wejścia czujnika, wprowadzona przez użytkownika, oraz symbol /. <tekst alarmu> <rrrr-mm-dd> <hh:mm> <tekst błędu> <rrrr-mm-dd> <hh:mm> Przykład 1: STATUS Pirkkala Myllyhaantie Oil level alarm :05 Tekst alarmu (standardowy, nie może być zmieniany, zależy od rodzaju czujnika podłączonego do danego wejścia): Oil level alarm on ( lub off), Sludge level alarm on ( lub off), High liquid alarm on ( lub off). Godzina wystąpienia alarmu. Tekst błędu (standardowy, nie może być zmieniany, zależy od rodzaju czujnika podłączonego do danego wejścia): Oil level fault on ( lub off) Sludge level fault on ( lub off) High liquid fault on ( lub off). Godzina wystąpienia alarmu.
16 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 16/20 Przykład 2: Jeśli żadne alarm nie jest aktywny, urządzenie odeśle wiadomość SYSTEM OK: STATUS Pirkkala Myllyhaantie SYSTEM OK : Zapytanie o siłę sygnału sieci komórkowej (CSQ) Urządzenie może na żądanie określić siłę sygnału modemu 3G. Siła sygnału zmienia się w zakresie od 0 do 31. Jeśli wartość nie przekracza 11, siła sygnału może być zbyt słaba do wysyłania wiadomości. Aby sprawdzić siłę sygnału sieci komórkowej, wysłać do urządzenia idoil wiadomość o treści CSQ Odpowiedź będzie zawierać nazwę urządzenia oraz siłę sygnału w postaci wartości z przedziału od 0 do 31. Przykład: CSQ <nazwa urządzenia> <wartość> Jeśli ustawiona nazwa urządzenia to Pirkkala Myllyhaantie, a do urządzenia wysłano zapytanie o siłę sygnału CSQ odpowiedź urządzenia to CSQ Pirkkala Myllyhaantie Zapytanie o poziom naładowania akumulatora (BATVOLT) Aby sprawdzić poziom naładowania akumulatora urządzeniu idoil, wysłać do urządzenia idoil wiadomość tekstową o treści BATVOLT Odpowiedź będzie zawierać nazwę urządzenia (jeśli została ustawiona), wartość napięcia akumulatora w woltach z dokładnością do jednej dziesiętnej. Przykład BATVOLT <nazwa urządzenia> <wartość> V Jeśli ustawiona nazwa urządzenia to Pirkkala Myllyhaantie i wysłano polecenie BATVOLT odpowiedź to BATVOLT Pirkkala Myllyhaantie 12.9 V
17 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 17/ Zapytanie o wersję oprogramowania (VER) Do urządzenia idoil-30 3G i idoil-30 Battery 3G można wysłać zapytanie o wersję oprogramowania sprzętowego. Informacja ta ułatwia personelowi serwisowemu Labkotec Oy rozwiązywanie możliwych problemów. Wysłać do urządzenia idoil wiadomość tekstową o treści VER Odpowiedź urządzenia będzie zawierać nazwę urządzenia (jeśli została ustawiona) oraz wersję oprogramowania: Przykład VER <nazwa urządzenia> <x.xx> Ustawiona nazwa urządzenia to Pirkkala Myllyhaantie, a wersja oprogramowania to Po przesłaniu polecenia VER urządzenie odeśle odpowiedź VER Pirkkala Myllyhaantie 1.00
18 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 18/20 6. Wiadomości wysyłane do użytkownika przez urządzenie Urządzenia idoil-30 3G i idoil-30 Battery 3G wysyłają wiadomość alarmową na numer telefonu użytkownika w chwili wystąpienia alarmu lub błędu lub w odpowiedzi na zapytanie o alarm Wiadomość alarmowa Natychmiast po wykryciu alarmu urządzenie wysyła wiadomość alarmową na numery telefonów skonfigurowane poleceniem TEL i/lub w usłudze LabkoNet. Wiadomość alarmowa zawiera następujące informacje rozdzielone spacjami: <nazwa urządzenia> <nazwa wejścia czujnika> <tekst alarmu lub błędu> <godzina wystąpienia alarmu> <nazwa urządzenia> Nazwa urządzenia (jeśli została ustawiona), wyświetlana na początku wiadomości. <nazwa wejścia czujnika> / Nazwa opisowa wejścia czujnika, wprowadzona przez użytkownika, oraz symbol /. <tekst alarmu> <rrrr-mm-dd> <hh:mm> <tekst błędu> <rrrr-mm-dd> <hh:mm> Tekst alarmu (standardowy, nie może być zmieniany, zależy od rodzaju czujnika podłączonego do danego wejścia): Oil level alarm on ( lub off), Sludge level alarm on ( lub off), High liquid alarm on ( lub off). Godzina wystąpienia alarmu. Tekst błędu (standardowy, nie może być zmieniany, zależy od rodzaju czujnika podłączonego do danego wejścia): Oil level fault on ( lub off) Sludge level fault on ( lub off) High liquid fault on ( lub off). Godzina wystąpienia alarmu. Wiadomość zawiera wyłącznie informacje o wejściach czujników przekazanych do eksploatacji Wiadomość okresowa 6.3. Alarm testowy Jeśli funkcja wiadomości okresowych została aktywowana poleceniem TXD (zob. część Częstotliwość wysyłania wiadomości okresowych ), urządzenie będzie wysyłać wiadomość w takim samym formacie, jak odpowiedź na polecenie M, tzn. zapytanie o informacje o alarmie (zob. część Zapytanie o informacje o alarmie ). Aby przesłać alarm testowy, wcisnąć przycisk resetowania i testowania w obudowie urządzenia na ponad trzy sekundy, po czym zwolnić przycisk. Na wyświetlaczu lokalnym urządzenia pojawi się komunikat Test alarm (Alarm testowy), a urządzenie prześle wiadomość tekstową w następującym formacie: <nazwa urządzenia> Test alarm <godzina wystąpienia alarmu testowego>
19 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 19/ Alarm niskiego napięcia roboczego Jeśli napięcie robocze urządzenia spadnie poniżej ustawionej wartości granicznej alarmu (zob. część Ustawianie wartości granicznej alarmu napięcia roboczego ), urządzenie prześle następującą wiadomość: <nazwa urządzenia> Battery voltage low on <godzina wystąpienia alarmu> Jeśli napięcie robocze wzrośnie powyżej wartości dezaktywacji alarmu, urządzenie prześle następującą wiadomość: 6.5. Alarm braku zasilania <nazwa urządzenia> Battery voltage low off <godzina dezaktywacji alarmu> Urządzenie może wykrywać braki zasilania oraz zapisywać w pamięci godziny rozpoczęcia i zakończenia okresów braku zasilania. Po przywróceniu zasilania urządzenie prześle następującą wiadomość: Przykłady: <nazwa urządzenia> Power down after <godzina zaniku zasilania> Power up <godzina przywrócenia zasilania> idoil-30 Battery 3G Power down after :30 Power up :10 idoil-30 3G Power down :30 Power up :10 Innymi słowy, awaria zasilania nastąpiła 3 października 2018 r. o 11:30 i trwała do 3 października 2018 r. do godziny 12:10.
20 Instrukcja montażu i obsługi idoil-30 3G, idoil-30 Battery 3G 20/20 7. Rozwiązywanie problemów 7.1. Odpowiedzi urządzenia w przypadku wystąpienia błędów Urządzenia idoil-30 3G i idoil-30 Battery 3G wysyłają odpowiedź na każde polecenie, jakie otrzymają. Czasami wiadomości tekstowe wysyłane przez użytkownika zawierają błędy, co powoduje przesłanie na telefon użytkownika wiadomości o błędzie. Poniżej przedstawiono możliwe przyczyny otrzymania wiadomości o błędzie. Błąd/wiadomość Brak odpowiedzi COMMAND ERROR Prawdopodobna przyczyna Modem 3 nie jest połączony z siecią. Na wyświetlaczu lokalnym musi być widoczny wykres słupkowy siły sygnału. Jeśli wykres jest widoczny, prawdopodobnie sygnał jest zbyt słaby lub wprowadzono nieprawidłowy kod PIN do karty SIM. Wprowadzono nieprawidłowe polecenie. COMMAND SYNTAX ERROR Polecenie jest prawidłowe, ale jego parametry są błędne. Przyczyny tych błędów są różne zależnie od polecenia. Możliwe przyczyny: brak separatora dziesiętnego liczba numerów przekracza liczbę wolnych rekordów w pamięci zbyt wiele znaków brak kropki lub dwukropka numer wejścia czujnika inny niż 1 3 brak separatora pomiędzy liczbami lub nieprawidłowy separator nieprawidłowa data/godzina wprowadzona wartość wykracza poza dopuszczalny zakres Rozwiązanie: Wprowadzić nowe polecenie tekstowe i przed wysłaniem sprawdzić, czy jest ono prawidłowe Resetowanie licznika wiadomości (RSTC) Łączna liczba wiadomości, jakie urządzenie może wysłać w ciągu 24 godzin, jest ograniczona do 50. Jeśli urządzenie nie wysyła żadnych wiadomości, możliwe, że ich limit został osiągnięty. Aby zresetować licznik i wznowić wysyłanie wiadomości przez urządzenie, należy wysłać do urządzenia idoil wiadomość tekstową o treści RSTC
