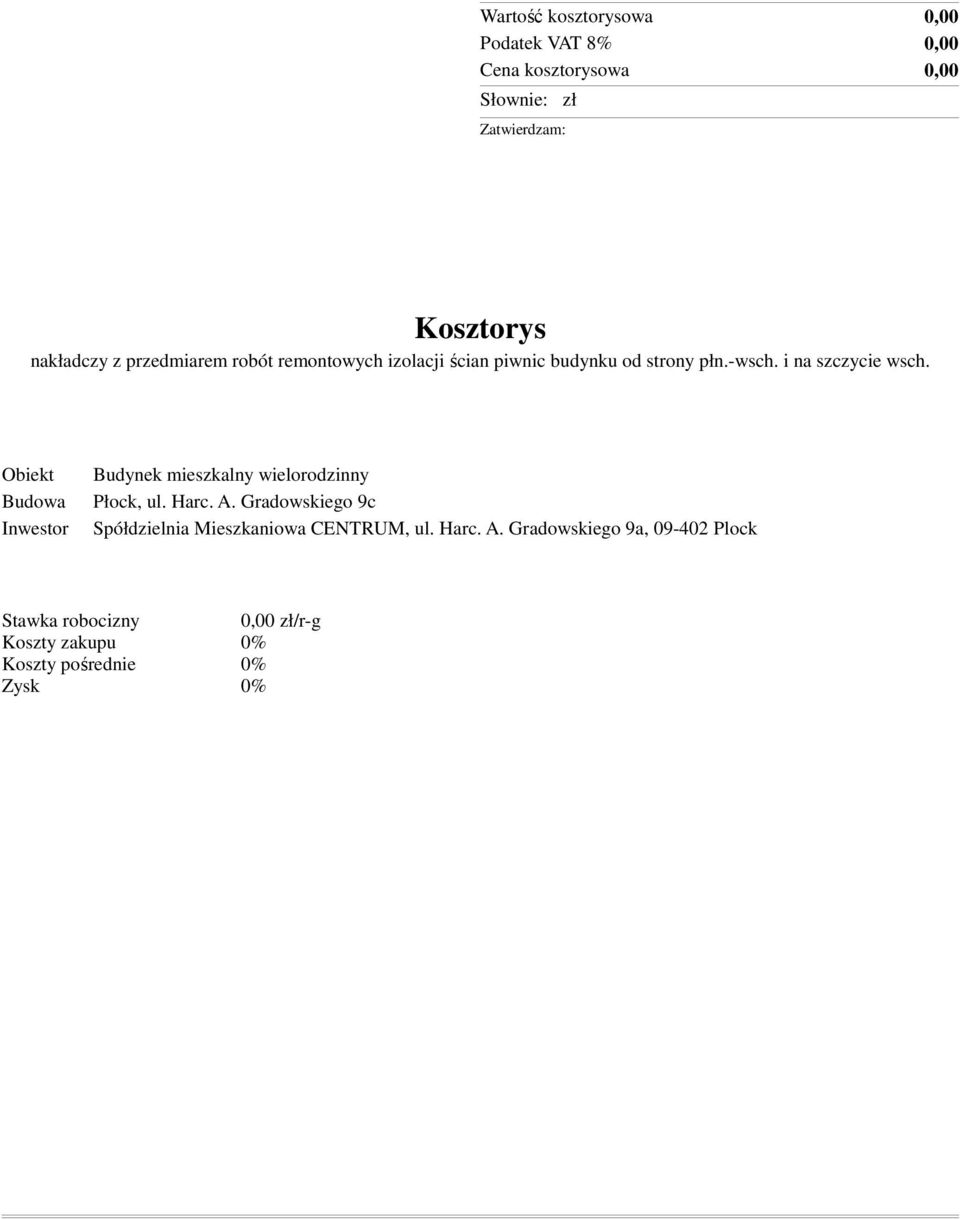

1 Wartość kosztorysowa Podatek VAT 8% Cena kosztorysowa Słownie: zł Zatwierdzam: Kosztorys nakładczy z przedmiarem robót remontowych izolacji ścian piwnic budynku od strony płn.-wsch. i na szczycie wsch. Obiekt Budowa Płock, ul. Harc. A. Gradowskiego 9c Inwestor Spółdzielnia Mieszkaniowa CENTRUM, ul. Harc. A. Gradowskiego 9a, Plock Stawka robocizny zł/r-g Koszty zakupu 0% Koszty pośrednie 0% Zysk 0%

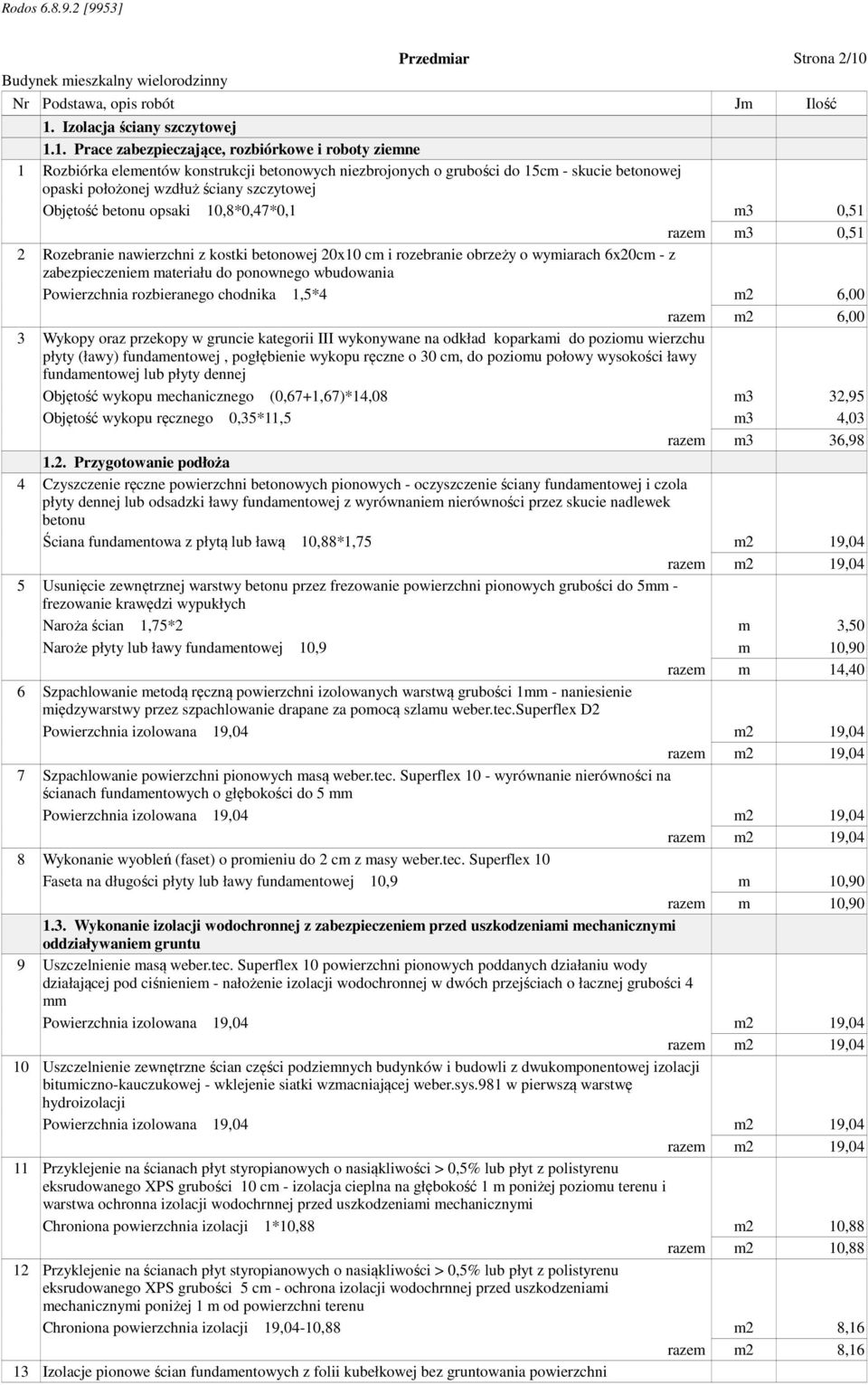

2 Przedmiar Strona 2/10 Nr Podstawa, opis robót Jm Ilość 1. Izolacja ściany szczytowej 1.1. Prace zabezpieczające, rozbiórkowe i roboty ziemne 1 Rozbiórka elementów konstrukcji betonowych niezbrojonych o grubości do 15cm - skucie betonowej opaski położonej wzdłuż ściany szczytowej Objętość betonu opsaki 10,8*0,47*0,1 m3 0,51 razem m3 0,51 2 Rozebranie nawierzchni z kostki betonowej 20x10 cm i rozebranie obrzeży o wymiarach 6x20cm - z zabezpieczeniem materiału do ponownego wbudowania Powierzchnia rozbieranego chodnika 1,5*4 m2 6,00 razem m2 6,00 3 Wykopy oraz przekopy w gruncie kategorii III wykonywane na odkład koparkami do poziomu wierzchu płyty (ławy) fundamentowej, pogłębienie wykopu ręczne o 30 cm, do poziomu połowy wysokości ławy fundamentowej lub płyty dennej Objętość wykopu mechanicznego (0,67+1,67)*14,08 m3 32,95 Objętość wykopu ręcznego 0,35*11,5 m3 4,03 razem m3 36, Przygotowanie podłoża 4 Czyszczenie ręczne powierzchni betonowych pionowych - oczyszczenie ściany fundamentowej i czola płyty dennej lub odsadzki ławy fundamentowej z wyrównaniem nierówności przez skucie nadlewek betonu Ściana fundamentowa z płytą lub ławą 10,88*1,75 m2 19,04 5 Usunięcie zewnętrznej warstwy betonu przez frezowanie powierzchni pionowych grubości do 5mm - frezowanie krawędzi wypukłych Naroża ścian 1,75*2 m 3,50 Naroże płyty lub ławy fundamentowej 10,9 m 10,90 razem m 14,40 6 Szpachlowanie metodą ręczną powierzchni izolowanych warstwą grubości 1mm - naniesienie międzywarstwy przez szpachlowanie drapane za pomocą szlamu weber.tec.superflex D2 Powierzchnia izolowana 19,04 m2 19,04 7 Szpachlowanie powierzchni pionowych masą weber.tec. Superflex 10 - wyrównanie nierówności na ścianach fundamentowych o głębokości do 5 mm Powierzchnia izolowana 19,04 m2 19,04 8 Wykonanie wyobleń (faset) o promieniu do 2 cm z masy weber.tec. Superflex 10 Faseta na długości płyty lub ławy fundamentowej 10,9 m 10,90 razem m 10, Wykonanie izolacji wodochronnej z zabezpieczeniem przed uszkodzeniami mechanicznymi oddziaływaniem gruntu 9 Uszczelnienie masą weber.tec. Superflex 10 powierzchni pionowych poddanych działaniu wody działającej pod ciśnieniem - nałożenie izolacji wodochronnej w dwóch przejściach o łacznej grubości 4 mm Powierzchnia izolowana 19,04 m2 19,04 10 Uszczelnienie zewnętrzne ścian części podziemnych budynków i budowli z dwukomponentowej izolacji bitumiczno-kauczukowej - wklejenie siatki wzmacniającej weber.sys.981 w pierwszą warstwę hydroizolacji Powierzchnia izolowana 19,04 m2 19,04 11 Przyklejenie na ścianach płyt styropianowych o nasiąkliwości > 0,5% lub płyt z polistyrenu eksrudowanego XPS grubości 10 cm - izolacja cieplna na głębokość 1 m poniżej poziomu terenu i warstwa ochronna izolacji wodochrnnej przed uszkodzeniami mechanicznymi Chroniona powierzchnia izolacji 1*10,88 m2 10,88 razem m2 10,88 12 Przyklejenie na ścianach płyt styropianowych o nasiąkliwości > 0,5% lub płyt z polistyrenu eksrudowanego XPS grubości 5 cm - ochrona izolacji wodochrnnej przed uszkodzeniami mechanicznymi poniżej 1 m od powierzchni terenu Chroniona powierzchnia izolacji 19,04-10,88 m2 8,16 razem m2 8,16 13 Izolacje pionowe ścian fundamentowych z folii kubełkowej bez gruntowania powierzchni

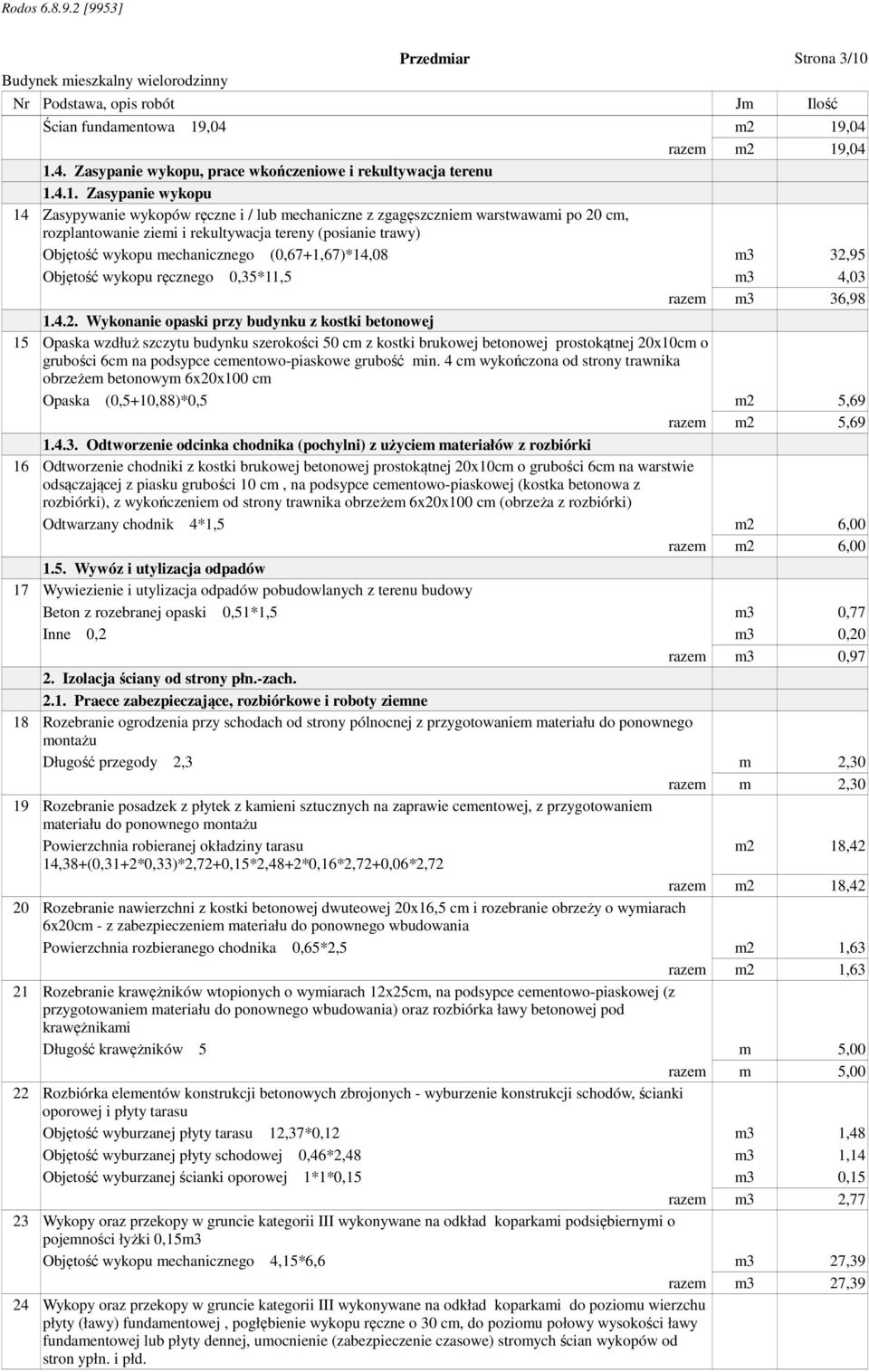

3 Przedmiar Strona 3/10 Nr Podstawa, opis robót Jm Ilość Ścian fundamentowa 19,04 m2 19, Zasypanie wykopu, prace wkończeniowe i rekultywacja terenu Zasypanie wykopu 14 Zasypywanie wykopów ręczne i / lub mechaniczne z zgagęszczniem warstwawami po 20 cm, rozplantowanie ziemi i rekultywacja tereny (posianie trawy) Objętość wykopu mechanicznego (0,67+1,67)*14,08 m3 32,95 Objętość wykopu ręcznego 0,35*11,5 m3 4,03 razem m3 36, Wykonanie opaski przy budynku z kostki betonowej 15 Opaska wzdłuż szczytu budynku szerokości 50 cm z kostki brukowej betonowej prostokątnej 20x10cm o grubości 6cm na podsypce cementowo-piaskowe grubość min. 4 cm wykończona od strony trawnika obrzeżem betonowym 6x20x100 cm Opaska (0,5+10,88)*0,5 m2 5,69 razem m2 5, Odtworzenie odcinka chodnika (pochylni) z użyciem materiałów z rozbiórki 16 Odtworzenie chodniki z kostki brukowej betonowej prostokątnej 20x10cm o grubości 6cm na warstwie odsączającej z piasku grubości 10 cm, na podsypce cementowo-piaskowej (kostka betonowa z rozbiórki), z wykończeniem od strony trawnika obrzeżem 6x20x100 cm (obrzeża z rozbiórki) Odtwarzany chodnik 4*1,5 m2 6,00 razem m2 6, Wywóz i utylizacja odpadów 17 Wywiezienie i utylizacja odpadów pobudowlanych z terenu budowy Beton z rozebranej opaski 0,51*1,5 m3 0,77 Inne 0,2 m3 0,20 razem m3 0,97 2. Izolacja ściany od strony płn.-zach Praece zabezpieczające, rozbiórkowe i roboty ziemne 18 Rozebranie ogrodzenia przy schodach od strony pólnocnej z przygotowaniem materiału do ponownego montażu Długość przegody 2,3 m 2,30 razem m 2,30 19 Rozebranie posadzek z płytek z kamieni sztucznych na zaprawie cementowej, z przygotowaniem materiału do ponownego montażu Powierzchnia robieranej okładziny tarasu m2 18,42 14,38+(0,31+2*0,33)*2,72+0,15*2,48+2*0,16*2,72+0,06*2,72 razem m2 18,42 20 Rozebranie nawierzchni z kostki betonowej dwuteowej 20x16,5 cm i rozebranie obrzeży o wymiarach 6x20cm - z zabezpieczeniem materiału do ponownego wbudowania Powierzchnia rozbieranego chodnika 0,65*2,5 m2 1,63 razem m2 1,63 21 Rozebranie krawężników wtopionych o wymiarach 12x25cm, na podsypce cementowo-piaskowej (z przygotowaniem materiału do ponownego wbudowania) oraz rozbiórka ławy betonowej pod krawężnikami Długość krawężników 5 m 5,00 razem m 5,00 22 Rozbiórka elementów konstrukcji betonowych zbrojonych - wyburzenie konstrukcji schodów, ścianki oporowej i płyty tarasu Objętość wyburzanej płyty tarasu 12,37*0,12 m3 1,48 Objętość wyburzanej płyty schodowej 0,46*2,48 m3 1,14 Objetość wyburzanej ścianki oporowej 1*1*0,15 m3 0,15 razem m3 2,77 23 Wykopy oraz przekopy w gruncie kategorii III wykonywane na odkład koparkami podsiębiernymi o pojemności łyżki 0,15m3 Objętość wykopu mechanicznego 4,15*6,6 m3 27,39 razem m3 27,39 24 Wykopy oraz przekopy w gruncie kategorii III wykonywane na odkład koparkami do poziomu wierzchu płyty (ławy) fundamentowej, pogłębienie wykopu ręczne o 30 cm, do poziomu połowy wysokości ławy fundamentowej lub płyty dennej, umocnienie (zabezpieczenie czasowe) stromych ścian wykopów od stron ypłn. i płd.

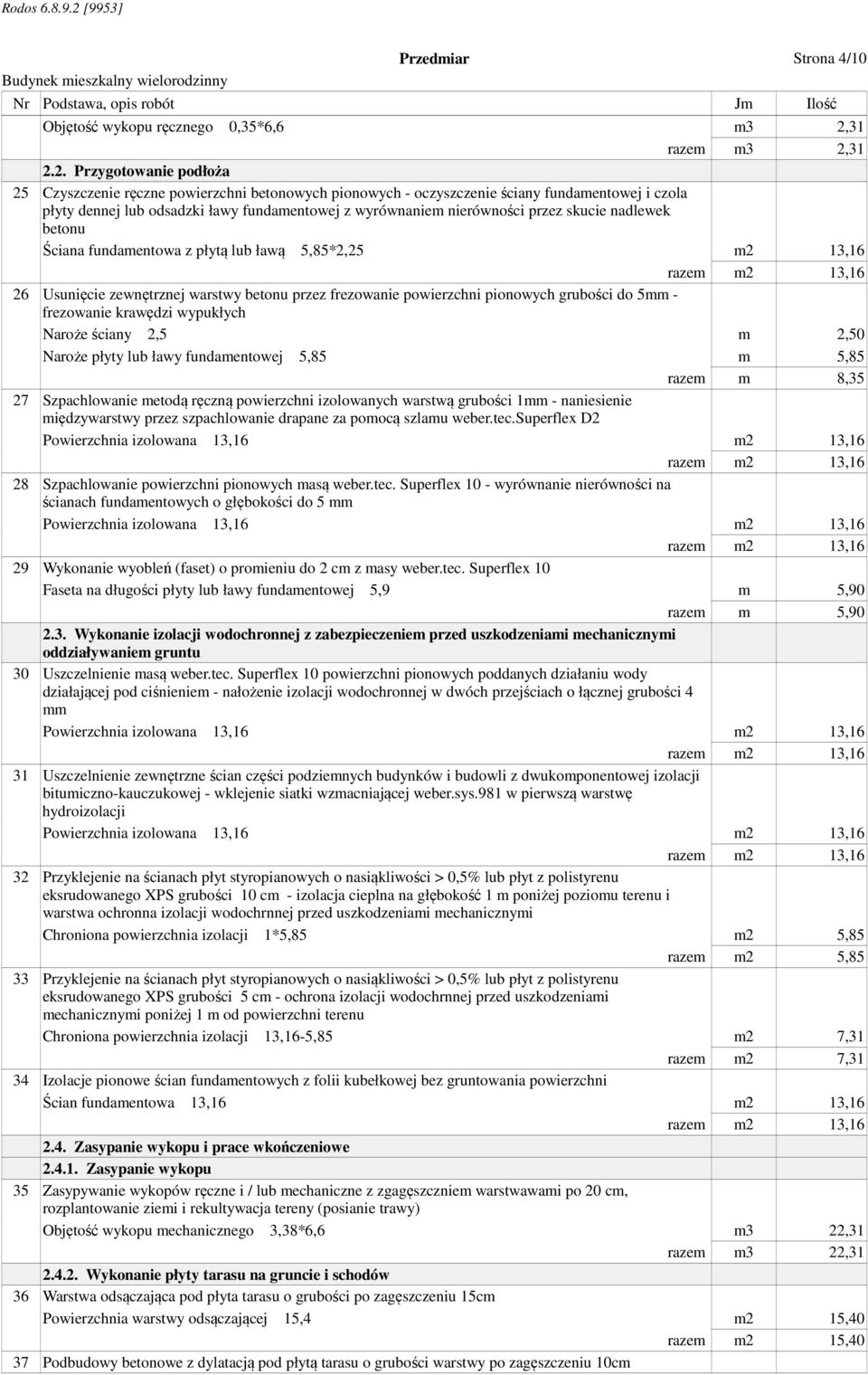

4 Przedmiar Strona 4/10 Nr Podstawa, opis robót Jm Ilość Objętość wykopu ręcznego 0,35*6,6 m3 2,31 razem m3 2, Przygotowanie podłoża 25 Czyszczenie ręczne powierzchni betonowych pionowych - oczyszczenie ściany fundamentowej i czola płyty dennej lub odsadzki ławy fundamentowej z wyrównaniem nierówności przez skucie nadlewek betonu Ściana fundamentowa z płytą lub ławą 5,85*2,25 m2 13,16 26 Usunięcie zewnętrznej warstwy betonu przez frezowanie powierzchni pionowych grubości do 5mm - frezowanie krawędzi wypukłych Naroże ściany 2,5 m 2,50 Naroże płyty lub ławy fundamentowej 5,85 m 5,85 razem m 8,35 27 Szpachlowanie metodą ręczną powierzchni izolowanych warstwą grubości 1mm - naniesienie międzywarstwy przez szpachlowanie drapane za pomocą szlamu weber.tec.superflex D2 Powierzchnia izolowana 13,16 m2 13,16 28 Szpachlowanie powierzchni pionowych masą weber.tec. Superflex 10 - wyrównanie nierówności na ścianach fundamentowych o głębokości do 5 mm Powierzchnia izolowana 13,16 m2 13,16 29 Wykonanie wyobleń (faset) o promieniu do 2 cm z masy weber.tec. Superflex 10 Faseta na długości płyty lub ławy fundamentowej 5,9 m 5,90 razem m 5, Wykonanie izolacji wodochronnej z zabezpieczeniem przed uszkodzeniami mechanicznymi oddziaływaniem gruntu 30 Uszczelnienie masą weber.tec. Superflex 10 powierzchni pionowych poddanych działaniu wody działającej pod ciśnieniem - nałożenie izolacji wodochronnej w dwóch przejściach o łącznej grubości 4 mm Powierzchnia izolowana 13,16 m2 13,16 31 Uszczelnienie zewnętrzne ścian części podziemnych budynków i budowli z dwukomponentowej izolacji bitumiczno-kauczukowej - wklejenie siatki wzmacniającej weber.sys.981 w pierwszą warstwę hydroizolacji Powierzchnia izolowana 13,16 m2 13,16 32 Przyklejenie na ścianach płyt styropianowych o nasiąkliwości > 0,5% lub płyt z polistyrenu eksrudowanego XPS grubości 10 cm - izolacja cieplna na głębokość 1 m poniżej poziomu terenu i warstwa ochronna izolacji wodochrnnej przed uszkodzeniami mechanicznymi Chroniona powierzchnia izolacji 1*5,85 m2 5,85 razem m2 5,85 33 Przyklejenie na ścianach płyt styropianowych o nasiąkliwości > 0,5% lub płyt z polistyrenu eksrudowanego XPS grubości 5 cm - ochrona izolacji wodochrnnej przed uszkodzeniami mechanicznymi poniżej 1 m od powierzchni terenu Chroniona powierzchnia izolacji 13,16-5,85 m2 7,31 razem m2 7,31 34 Izolacje pionowe ścian fundamentowych z folii kubełkowej bez gruntowania powierzchni Ścian fundamentowa 13,16 m2 13, Zasypanie wykopu i prace wkończeniowe Zasypanie wykopu 35 Zasypywanie wykopów ręczne i / lub mechaniczne z zgagęszczniem warstwawami po 20 cm, rozplantowanie ziemi i rekultywacja tereny (posianie trawy) Objętość wykopu mechanicznego 3,38*6,6 m3 22,31 razem m3 22, Wykonanie płyty tarasu na gruncie i schodów 36 Warstwa odsączająca pod płyta tarasu o grubości po zagęszczeniu 15cm Powierzchnia warstwy odsączającej 15,4 m2 15,40 razem m2 15,40 37 Podbudowy betonowe z dylatacją pod płytą tarasu o grubości warstwy po zagęszczeniu 10cm

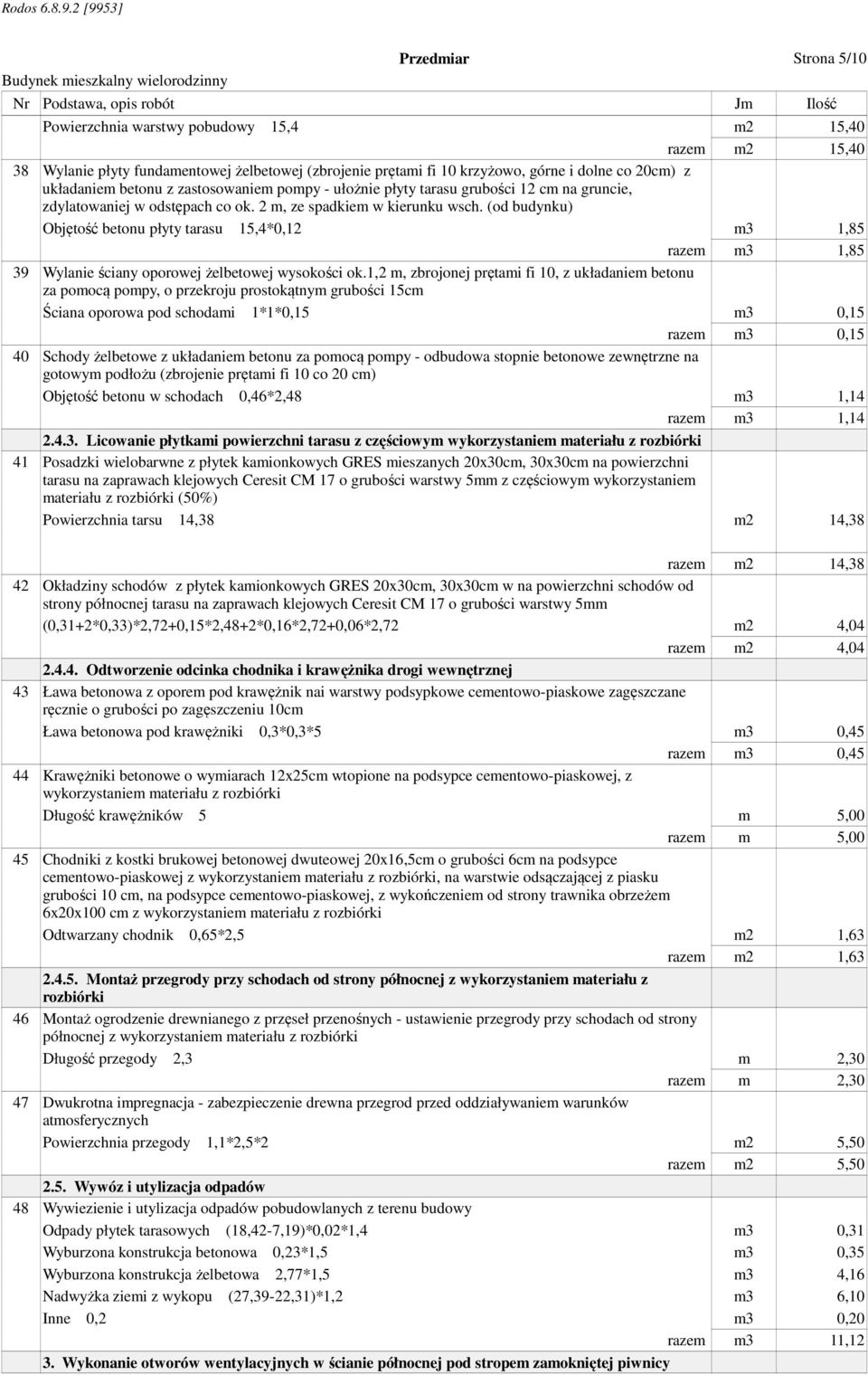

5 Przedmiar Strona 5/10 Nr Podstawa, opis robót Jm Ilość Powierzchnia warstwy pobudowy 15,4 m2 15,40 razem m2 15,40 38 Wylanie płyty fundamentowej żelbetowej (zbrojenie prętami fi 10 krzyżowo, górne i dolne co 20cm) z układaniem betonu z zastosowaniem pompy - ułożnie płyty tarasu grubości 12 cm na gruncie, zdylatowaniej w odstępach co ok. 2 m, ze spadkiem w kierunku wsch. (od budynku) Objętość betonu płyty tarasu 15,4*0,12 m3 1,85 razem m3 1,85 39 Wylanie ściany oporowej żelbetowej wysokości ok.1,2 m, zbrojonej prętami fi 10, z układaniem betonu za pomocą pompy, o przekroju prostokątnym grubości 15cm Ściana oporowa pod schodami 1*1*0,15 m3 0,15 razem m3 0,15 40 Schody żelbetowe z układaniem betonu za pomocą pompy - odbudowa stopnie betonowe zewnętrzne na gotowym podłożu (zbrojenie prętami fi 10 co 20 cm) Objętość betonu w schodach 0,46*2,48 m3 1,14 razem m3 1, Licowanie płytkami powierzchni tarasu z częściowym wykorzystaniem materiału z rozbiórki 41 Posadzki wielobarwne z płytek kamionkowych GRES mieszanych 20x30cm, 30x30cm na powierzchni tarasu na zaprawach klejowych Ceresit CM 17 o grubości warstwy 5mm z częściowym wykorzystaniem materiału z rozbiórki (50%) Powierzchnia tarsu 14,38 m2 14,38 razem m2 14,38 42 Okładziny schodów z płytek kamionkowych GRES 20x30cm, 30x30cm w na powierzchni schodów od strony północnej tarasu na zaprawach klejowych Ceresit CM 17 o grubości warstwy 5mm (0,31+2*0,33)*2,72+0,15*2,48+2*0,16*2,72+0,06*2,72 m2 4,04 razem m2 4, Odtworzenie odcinka chodnika i krawężnika drogi wewnętrznej 43 Ława betonowa z oporem pod krawężnik nai warstwy podsypkowe cementowo-piaskowe zagęszczane ręcznie o grubości po zagęszczeniu 10cm Ława betonowa pod krawężniki 0,3*0,3*5 m3 0,45 razem m3 0,45 44 Krawężniki betonowe o wymiarach 12x25cm wtopione na podsypce cementowo-piaskowej, z wykorzystaniem materiału z rozbiórki Długość krawężników 5 m 5,00 razem m 5,00 45 Chodniki z kostki brukowej betonowej dwuteowej 20x16,5cm o grubości 6cm na podsypce cementowo-piaskowej z wykorzystaniem materiału z rozbiórki, na warstwie odsączającej z piasku grubości 10 cm, na podsypce cementowo-piaskowej, z wykończeniem od strony trawnika obrzeżem 6x20x100 cm z wykorzystaniem materiału z rozbiórki Odtwarzany chodnik 0,65*2,5 m2 1,63 razem m2 1, Montaż przegrody przy schodach od strony północnej z wykorzystaniem materiału z rozbiórki 46 Montaż ogrodzenie drewnianego z przęseł przenośnych - ustawienie przegrody przy schodach od strony północnej z wykorzystaniem materiału z rozbiórki Długość przegody 2,3 m 2,30 razem m 2,30 47 Dwukrotna impregnacja - zabezpieczenie drewna przegrod przed oddziaływaniem warunków atmosferycznych Powierzchnia przegody 1,1*2,5*2 m2 5,50 razem m2 5, Wywóz i utylizacja odpadów 48 Wywiezienie i utylizacja odpadów pobudowlanych z terenu budowy Odpady płytek tarasowych (18,42-7,19)*0,02*1,4 m3 0,31 Wyburzona konstrukcja betonowa 0,23*1,5 m3 0,35 Wyburzona konstrukcja żelbetowa 2,77*1,5 m3 4,16 Nadwyżka ziemi z wykopu (27,39-22,31)*1,2 m3 6,10 Inne 0,2 m3 0,20 razem m3 11,12 3. Wykonanie otworów wentylacyjnych w ścianie północnej pod stropem zamokniętej piwnicy

6 Przedmiar Strona 6/10 Nr Podstawa, opis robót Jm Ilość 49 Wiercenie otworów o średnicy 100mm wiertnicami diamentowymi w konstrukcjach żelbetowych Głębokość wiercenia 2*25 cm 5 (głęboko ści wierceni a} razem cm 5 (głęboko ści wierceni a} 50 Obsadzenie kratek wentylacyjnych w ścianach - montaż w każdym otworze kompletu dwóch kratek wentylacyjnych (wewnętrznej i zewnętrznej), kratki wewnętrznę wyposażone w żaluzję Kratki wentylacyjne od zewnątrz 2 szt 2,00 Kratki wentylacyjne od wewnątrz 2 szt 2,00 razem szt 4,00

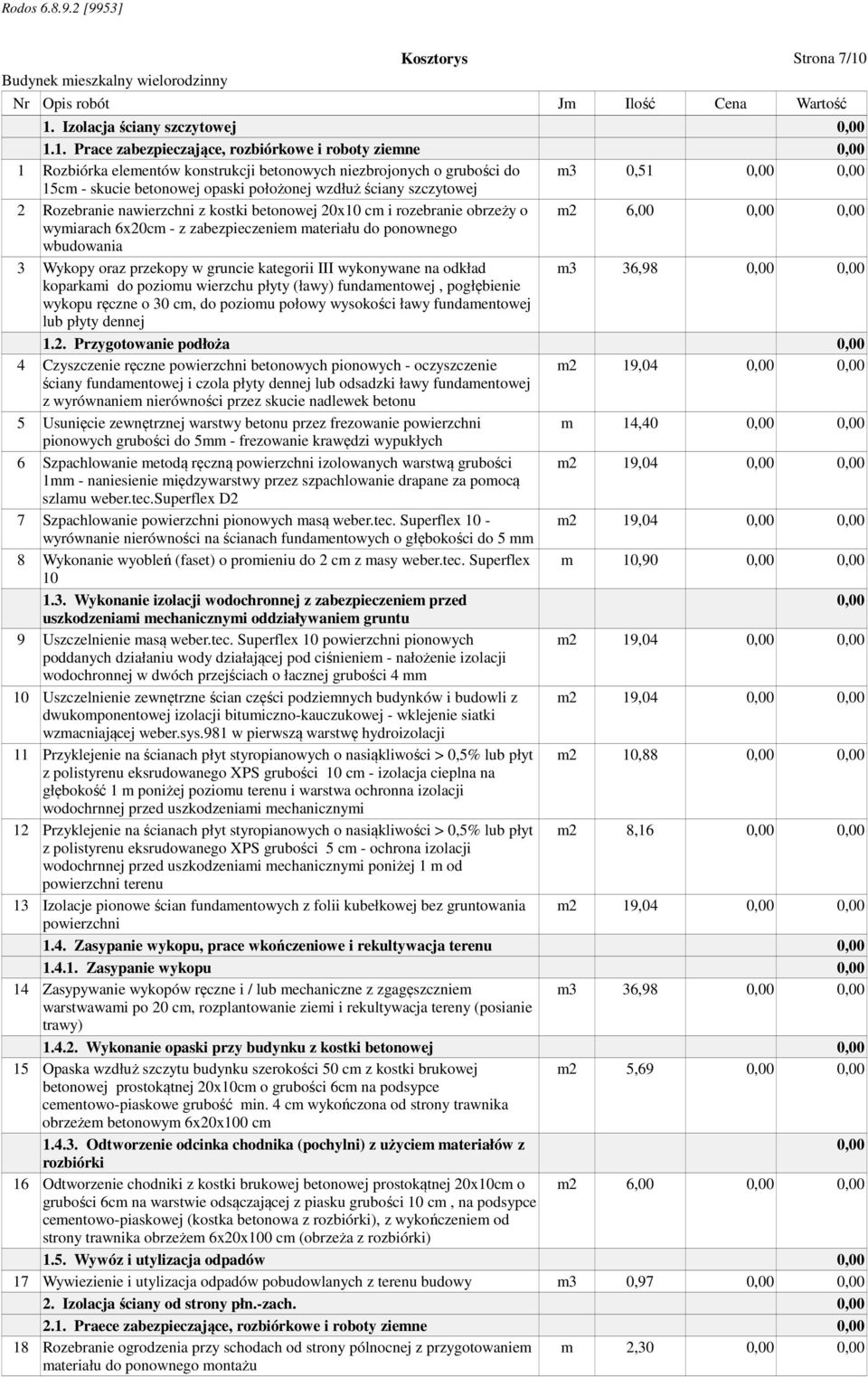

7 Kosztorys Strona 7/10 Nr Opis robót Jm Ilość Cena Wartość 1. Izolacja ściany szczytowej 1.1. Prace zabezpieczające, rozbiórkowe i roboty ziemne 1 Rozbiórka elementów konstrukcji betonowych niezbrojonych o grubości do m3 0,51 15cm - skucie betonowej opaski położonej wzdłuż ściany szczytowej 2 Rozebranie nawierzchni z kostki betonowej 20x10 cm i rozebranie obrzeży o m2 6,00 wymiarach 6x20cm - z zabezpieczeniem materiału do ponownego wbudowania 3 Wykopy oraz przekopy w gruncie kategorii III wykonywane na odkład m3 36,98 koparkami do poziomu wierzchu płyty (ławy) fundamentowej, pogłębienie wykopu ręczne o 30 cm, do poziomu połowy wysokości ławy fundamentowej lub płyty dennej 1.2. Przygotowanie podłoża 4 Czyszczenie ręczne powierzchni betonowych pionowych - oczyszczenie m2 19,04 ściany fundamentowej i czola płyty dennej lub odsadzki ławy fundamentowej z wyrównaniem nierówności przez skucie nadlewek betonu 5 Usunięcie zewnętrznej warstwy betonu przez frezowanie powierzchni m 14,40 pionowych grubości do 5mm - frezowanie krawędzi wypukłych 6 Szpachlowanie metodą ręczną powierzchni izolowanych warstwą grubości m2 19,04 1mm - naniesienie międzywarstwy przez szpachlowanie drapane za pomocą szlamu weber.tec.superflex D2 7 Szpachlowanie powierzchni pionowych masą weber.tec. Superflex 10 - m2 19,04 wyrównanie nierówności na ścianach fundamentowych o głębokości do 5 mm 8 Wykonanie wyobleń (faset) o promieniu do 2 cm z masy weber.tec. Superflex m 10, Wykonanie izolacji wodochronnej z zabezpieczeniem przed uszkodzeniami mechanicznymi oddziaływaniem gruntu 9 Uszczelnienie masą weber.tec. Superflex 10 powierzchni pionowych m2 19,04 poddanych działaniu wody działającej pod ciśnieniem - nałożenie izolacji wodochronnej w dwóch przejściach o łacznej grubości 4 mm 10 Uszczelnienie zewnętrzne ścian części podziemnych budynków i budowli z m2 19,04 dwukomponentowej izolacji bitumiczno-kauczukowej - wklejenie siatki wzmacniającej weber.sys.981 w pierwszą warstwę hydroizolacji 11 Przyklejenie na ścianach płyt styropianowych o nasiąkliwości > 0,5% lub płyt m2 10,88 z polistyrenu eksrudowanego XPS grubości 10 cm - izolacja cieplna na głębokość 1 m poniżej poziomu terenu i warstwa ochronna izolacji wodochrnnej przed uszkodzeniami mechanicznymi 12 Przyklejenie na ścianach płyt styropianowych o nasiąkliwości > 0,5% lub płyt m2 8,16 z polistyrenu eksrudowanego XPS grubości 5 cm - ochrona izolacji wodochrnnej przed uszkodzeniami mechanicznymi poniżej 1 m od powierzchni terenu 13 Izolacje pionowe ścian fundamentowych z folii kubełkowej bez gruntowania m2 19,04 powierzchni 1.4. Zasypanie wykopu, prace wkończeniowe i rekultywacja terenu Zasypanie wykopu 14 Zasypywanie wykopów ręczne i / lub mechaniczne z zgagęszczniem m3 36,98 warstwawami po 20 cm, rozplantowanie ziemi i rekultywacja tereny (posianie trawy) Wykonanie opaski przy budynku z kostki betonowej 15 Opaska wzdłuż szczytu budynku szerokości 50 cm z kostki brukowej m2 5,69 betonowej prostokątnej 20x10cm o grubości 6cm na podsypce cementowo-piaskowe grubość min. 4 cm wykończona od strony trawnika obrzeżem betonowym 6x20x100 cm Odtworzenie odcinka chodnika (pochylni) z użyciem materiałów z rozbiórki 16 Odtworzenie chodniki z kostki brukowej betonowej prostokątnej 20x10cm o m2 6,00 grubości 6cm na warstwie odsączającej z piasku grubości 10 cm, na podsypce cementowo-piaskowej (kostka betonowa z rozbiórki), z wykończeniem od strony trawnika obrzeżem 6x20x100 cm (obrzeża z rozbiórki) 1.5. Wywóz i utylizacja odpadów 17 Wywiezienie i utylizacja odpadów pobudowlanych z terenu budowy m3 0,97 2. Izolacja ściany od strony płn.-zach Praece zabezpieczające, rozbiórkowe i roboty ziemne 18 Rozebranie ogrodzenia przy schodach od strony pólnocnej z przygotowaniem materiału do ponownego montażu m 2,30

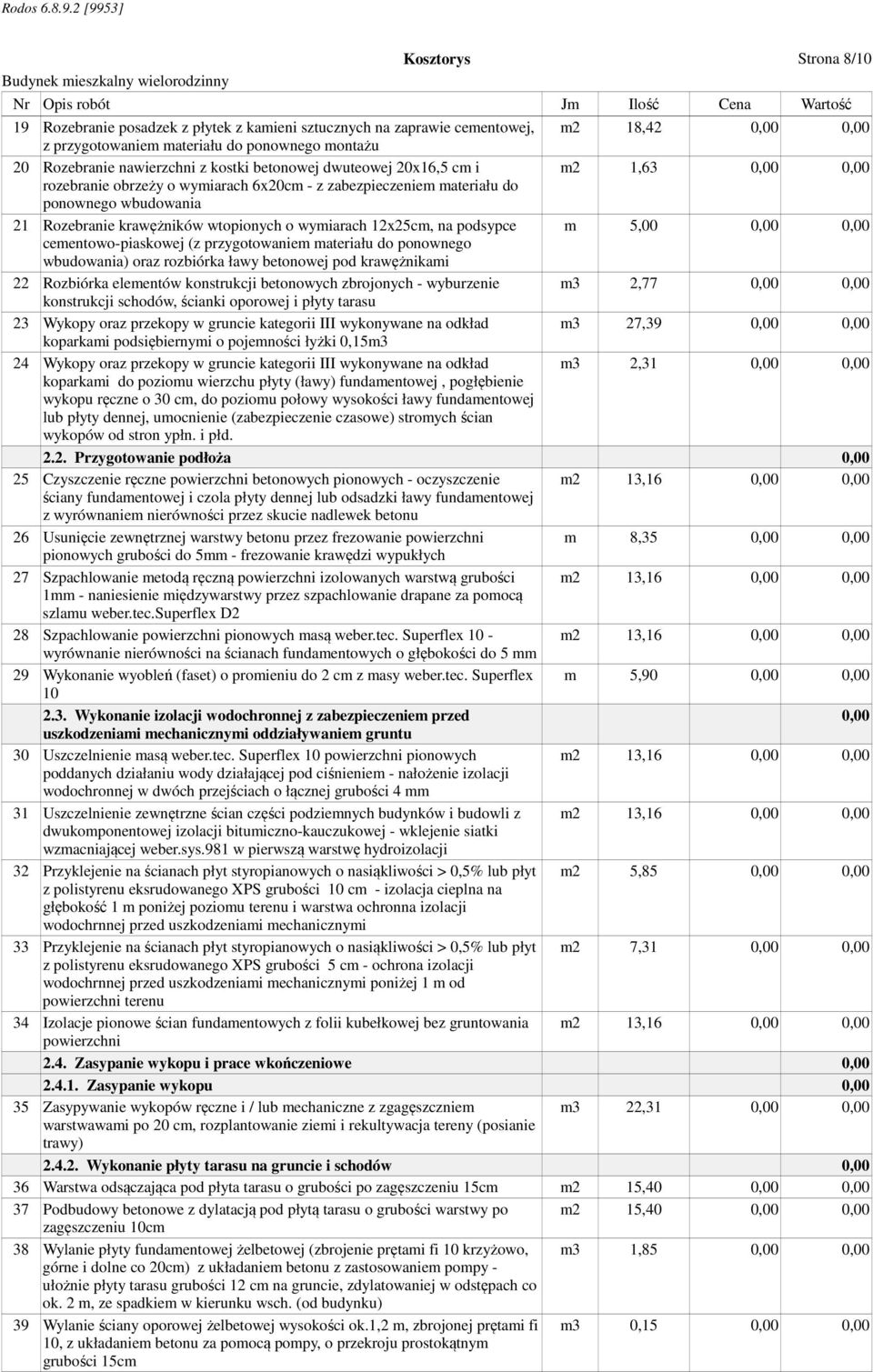

8 Kosztorys Strona 8/10 Nr Opis robót Jm Ilość Cena Wartość 19 Rozebranie posadzek z płytek z kamieni sztucznych na zaprawie cementowej, m2 18,42 z przygotowaniem materiału do ponownego montażu 20 Rozebranie nawierzchni z kostki betonowej dwuteowej 20x16,5 cm i m2 1,63 rozebranie obrzeży o wymiarach 6x20cm - z zabezpieczeniem materiału do ponownego wbudowania 21 Rozebranie krawężników wtopionych o wymiarach 12x25cm, na podsypce m 5,00 cementowo-piaskowej (z przygotowaniem materiału do ponownego wbudowania) oraz rozbiórka ławy betonowej pod krawężnikami 22 Rozbiórka elementów konstrukcji betonowych zbrojonych - wyburzenie m3 2,77 konstrukcji schodów, ścianki oporowej i płyty tarasu 23 Wykopy oraz przekopy w gruncie kategorii III wykonywane na odkład m3 27,39 koparkami podsiębiernymi o pojemności łyżki 0,15m3 24 Wykopy oraz przekopy w gruncie kategorii III wykonywane na odkład m3 2,31 koparkami do poziomu wierzchu płyty (ławy) fundamentowej, pogłębienie wykopu ręczne o 30 cm, do poziomu połowy wysokości ławy fundamentowej lub płyty dennej, umocnienie (zabezpieczenie czasowe) stromych ścian wykopów od stron ypłn. i płd Przygotowanie podłoża 25 Czyszczenie ręczne powierzchni betonowych pionowych - oczyszczenie m2 13,16 ściany fundamentowej i czola płyty dennej lub odsadzki ławy fundamentowej z wyrównaniem nierówności przez skucie nadlewek betonu 26 Usunięcie zewnętrznej warstwy betonu przez frezowanie powierzchni m 8,35 pionowych grubości do 5mm - frezowanie krawędzi wypukłych 27 Szpachlowanie metodą ręczną powierzchni izolowanych warstwą grubości m2 13,16 1mm - naniesienie międzywarstwy przez szpachlowanie drapane za pomocą szlamu weber.tec.superflex D2 28 Szpachlowanie powierzchni pionowych masą weber.tec. Superflex 10 - m2 13,16 wyrównanie nierówności na ścianach fundamentowych o głębokości do 5 mm 29 Wykonanie wyobleń (faset) o promieniu do 2 cm z masy weber.tec. Superflex m 5, Wykonanie izolacji wodochronnej z zabezpieczeniem przed uszkodzeniami mechanicznymi oddziaływaniem gruntu 30 Uszczelnienie masą weber.tec. Superflex 10 powierzchni pionowych m2 13,16 poddanych działaniu wody działającej pod ciśnieniem - nałożenie izolacji wodochronnej w dwóch przejściach o łącznej grubości 4 mm 31 Uszczelnienie zewnętrzne ścian części podziemnych budynków i budowli z m2 13,16 dwukomponentowej izolacji bitumiczno-kauczukowej - wklejenie siatki wzmacniającej weber.sys.981 w pierwszą warstwę hydroizolacji 32 Przyklejenie na ścianach płyt styropianowych o nasiąkliwości > 0,5% lub płyt m2 5,85 z polistyrenu eksrudowanego XPS grubości 10 cm - izolacja cieplna na głębokość 1 m poniżej poziomu terenu i warstwa ochronna izolacji wodochrnnej przed uszkodzeniami mechanicznymi 33 Przyklejenie na ścianach płyt styropianowych o nasiąkliwości > 0,5% lub płyt m2 7,31 z polistyrenu eksrudowanego XPS grubości 5 cm - ochrona izolacji wodochrnnej przed uszkodzeniami mechanicznymi poniżej 1 m od powierzchni terenu 34 Izolacje pionowe ścian fundamentowych z folii kubełkowej bez gruntowania m2 13,16 powierzchni 2.4. Zasypanie wykopu i prace wkończeniowe Zasypanie wykopu 35 Zasypywanie wykopów ręczne i / lub mechaniczne z zgagęszczniem m3 22,31 warstwawami po 20 cm, rozplantowanie ziemi i rekultywacja tereny (posianie trawy) Wykonanie płyty tarasu na gruncie i schodów 36 Warstwa odsączająca pod płyta tarasu o grubości po zagęszczeniu 15cm m2 15,40 37 Podbudowy betonowe z dylatacją pod płytą tarasu o grubości warstwy po m2 15,40 zagęszczeniu 10cm 38 Wylanie płyty fundamentowej żelbetowej (zbrojenie prętami fi 10 krzyżowo, m3 1,85 górne i dolne co 20cm) z układaniem betonu z zastosowaniem pompy - ułożnie płyty tarasu grubości 12 cm na gruncie, zdylatowaniej w odstępach co ok. 2 m, ze spadkiem w kierunku wsch. (od budynku) 39 Wylanie ściany oporowej żelbetowej wysokości ok.1,2 m, zbrojonej prętami fi 10, z układaniem betonu za pomocą pompy, o przekroju prostokątnym grubości 15cm m3 0,15

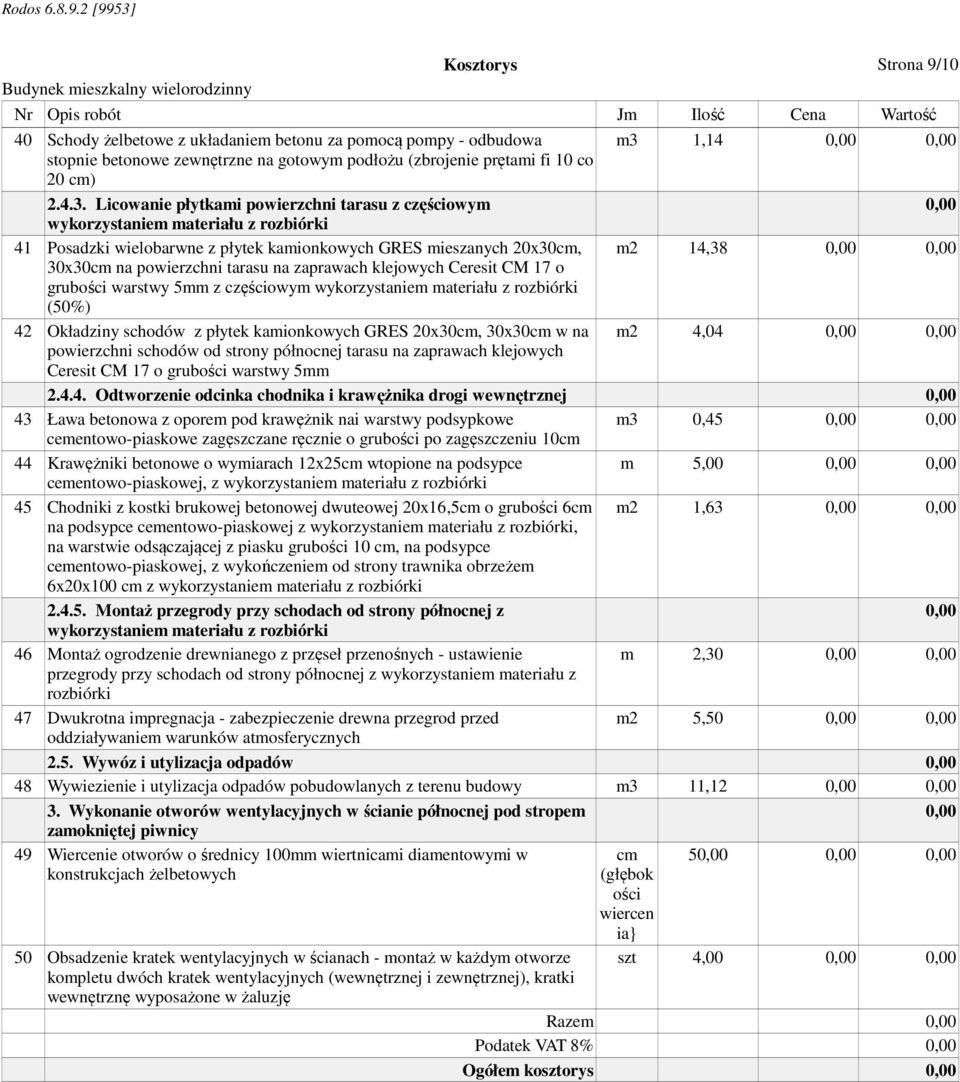

9 Kosztorys Strona 9/10 Nr Opis robót Jm Ilość Cena Wartość 40 Schody żelbetowe z układaniem betonu za pomocą pompy - odbudowa m3 1,14 stopnie betonowe zewnętrzne na gotowym podłożu (zbrojenie prętami fi 10 co 20 cm) Licowanie płytkami powierzchni tarasu z częściowym wykorzystaniem materiału z rozbiórki 41 Posadzki wielobarwne z płytek kamionkowych GRES mieszanych 20x30cm, m2 14,38 30x30cm na powierzchni tarasu na zaprawach klejowych Ceresit CM 17 o grubości warstwy 5mm z częściowym wykorzystaniem materiału z rozbiórki (50%) 42 Okładziny schodów z płytek kamionkowych GRES 20x30cm, 30x30cm w na m2 4,04 powierzchni schodów od strony północnej tarasu na zaprawach klejowych Ceresit CM 17 o grubości warstwy 5mm Odtworzenie odcinka chodnika i krawężnika drogi wewnętrznej 43 Ława betonowa z oporem pod krawężnik nai warstwy podsypkowe m3 0,45 cementowo-piaskowe zagęszczane ręcznie o grubości po zagęszczeniu 10cm 44 Krawężniki betonowe o wymiarach 12x25cm wtopione na podsypce m 5,00 cementowo-piaskowej, z wykorzystaniem materiału z rozbiórki 45 Chodniki z kostki brukowej betonowej dwuteowej 20x16,5cm o grubości 6cm m2 1,63 na podsypce cementowo-piaskowej z wykorzystaniem materiału z rozbiórki, na warstwie odsączającej z piasku grubości 10 cm, na podsypce cementowo-piaskowej, z wykończeniem od strony trawnika obrzeżem 6x20x100 cm z wykorzystaniem materiału z rozbiórki Montaż przegrody przy schodach od strony północnej z wykorzystaniem materiału z rozbiórki 46 Montaż ogrodzenie drewnianego z przęseł przenośnych - ustawienie m 2,30 przegrody przy schodach od strony północnej z wykorzystaniem materiału z rozbiórki 47 Dwukrotna impregnacja - zabezpieczenie drewna przegrod przed m2 5,50 oddziaływaniem warunków atmosferycznych 2.5. Wywóz i utylizacja odpadów 48 Wywiezienie i utylizacja odpadów pobudowlanych z terenu budowy m3 11,12 3. Wykonanie otworów wentylacyjnych w ścianie północnej pod stropem zamokniętej piwnicy 49 Wiercenie otworów o średnicy 100mm wiertnicami diamentowymi w konstrukcjach żelbetowych 50 Obsadzenie kratek wentylacyjnych w ścianach - montaż w każdym otworze kompletu dwóch kratek wentylacyjnych (wewnętrznej i zewnętrznej), kratki wewnętrznę wyposażone w żaluzję cm (głębok ości wiercen ia} 5 szt 4,00 Razem Podatek VAT 8% Ogółem kosztorys

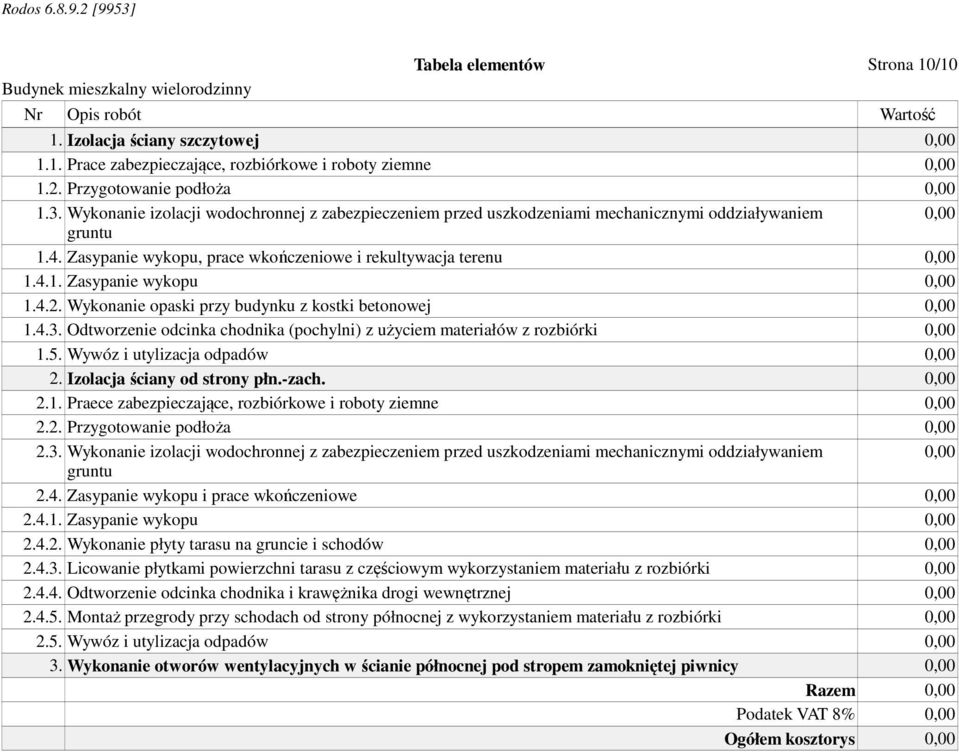

10 Tabela elementów Strona 10/10 Nr Opis robót Wartość 1. Izolacja ściany szczytowej 1.1. Prace zabezpieczające, rozbiórkowe i roboty ziemne 1.2. Przygotowanie podłoża 1.3. Wykonanie izolacji wodochronnej z zabezpieczeniem przed uszkodzeniami mechanicznymi oddziaływaniem gruntu 1.4. Zasypanie wykopu, prace wkończeniowe i rekultywacja terenu Zasypanie wykopu Wykonanie opaski przy budynku z kostki betonowej Odtworzenie odcinka chodnika (pochylni) z użyciem materiałów z rozbiórki 1.5. Wywóz i utylizacja odpadów 2. Izolacja ściany od strony płn.-zach Praece zabezpieczające, rozbiórkowe i roboty ziemne 2.2. Przygotowanie podłoża 2.3. Wykonanie izolacji wodochronnej z zabezpieczeniem przed uszkodzeniami mechanicznymi oddziaływaniem gruntu 2.4. Zasypanie wykopu i prace wkończeniowe Zasypanie wykopu Wykonanie płyty tarasu na gruncie i schodów Licowanie płytkami powierzchni tarasu z częściowym wykorzystaniem materiału z rozbiórki Odtworzenie odcinka chodnika i krawężnika drogi wewnętrznej Montaż przegrody przy schodach od strony północnej z wykorzystaniem materiału z rozbiórki 2.5. Wywóz i utylizacja odpadów 3. Wykonanie otworów wentylacyjnych w ścianie północnej pod stropem zamokniętej piwnicy Razem Podatek VAT 8% Ogółem kosztorys
