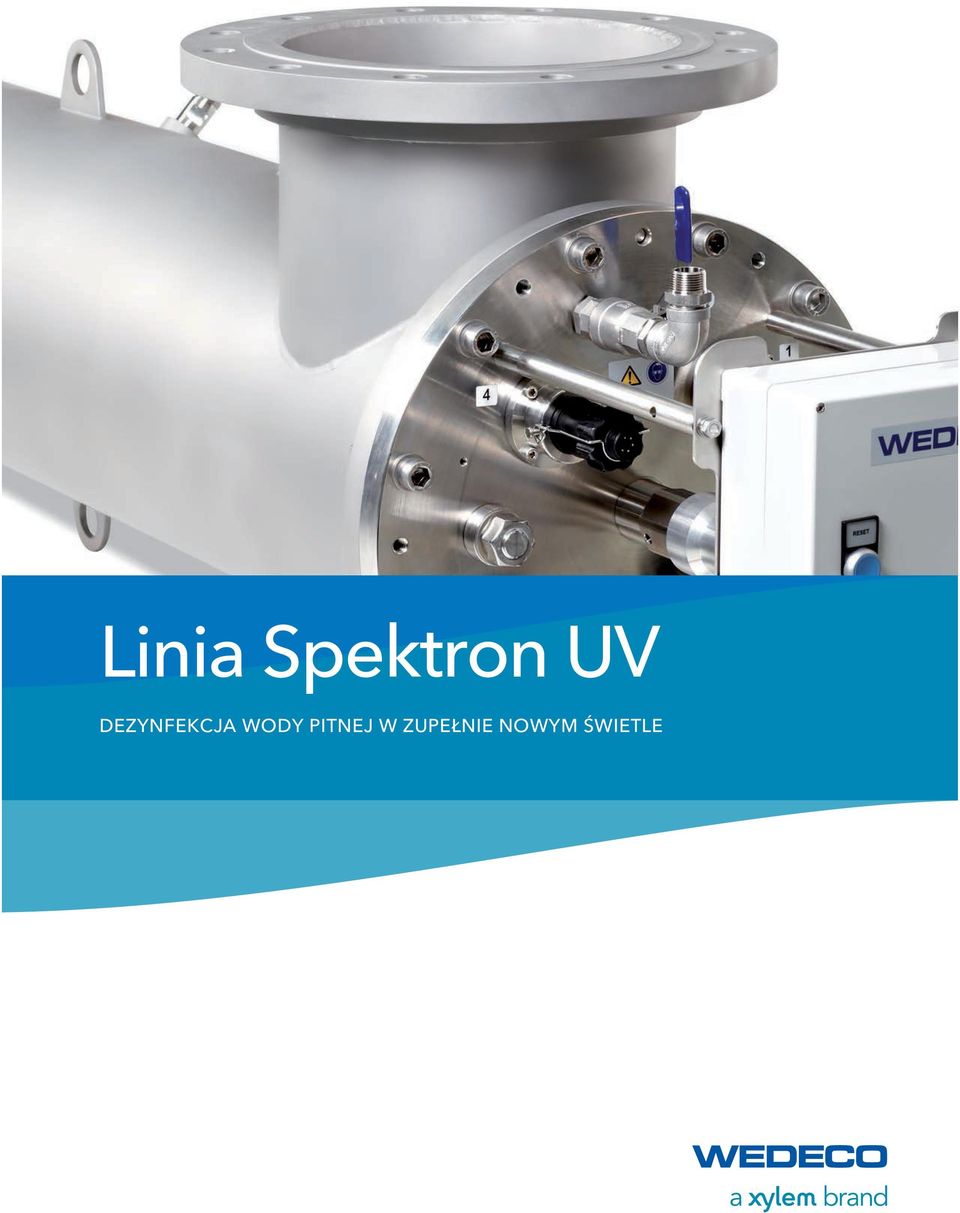

Linia Spektron UV DEZYNFEKCJA WODY PITNEJ W ZUPEŁNIE NOWYM ŚWIETLE

Transkrypt

1 Linia Spektron UV DEZYNFEKCJA WODY PITNEJ W ZUPEŁNIE NOWYM ŚWIETLE

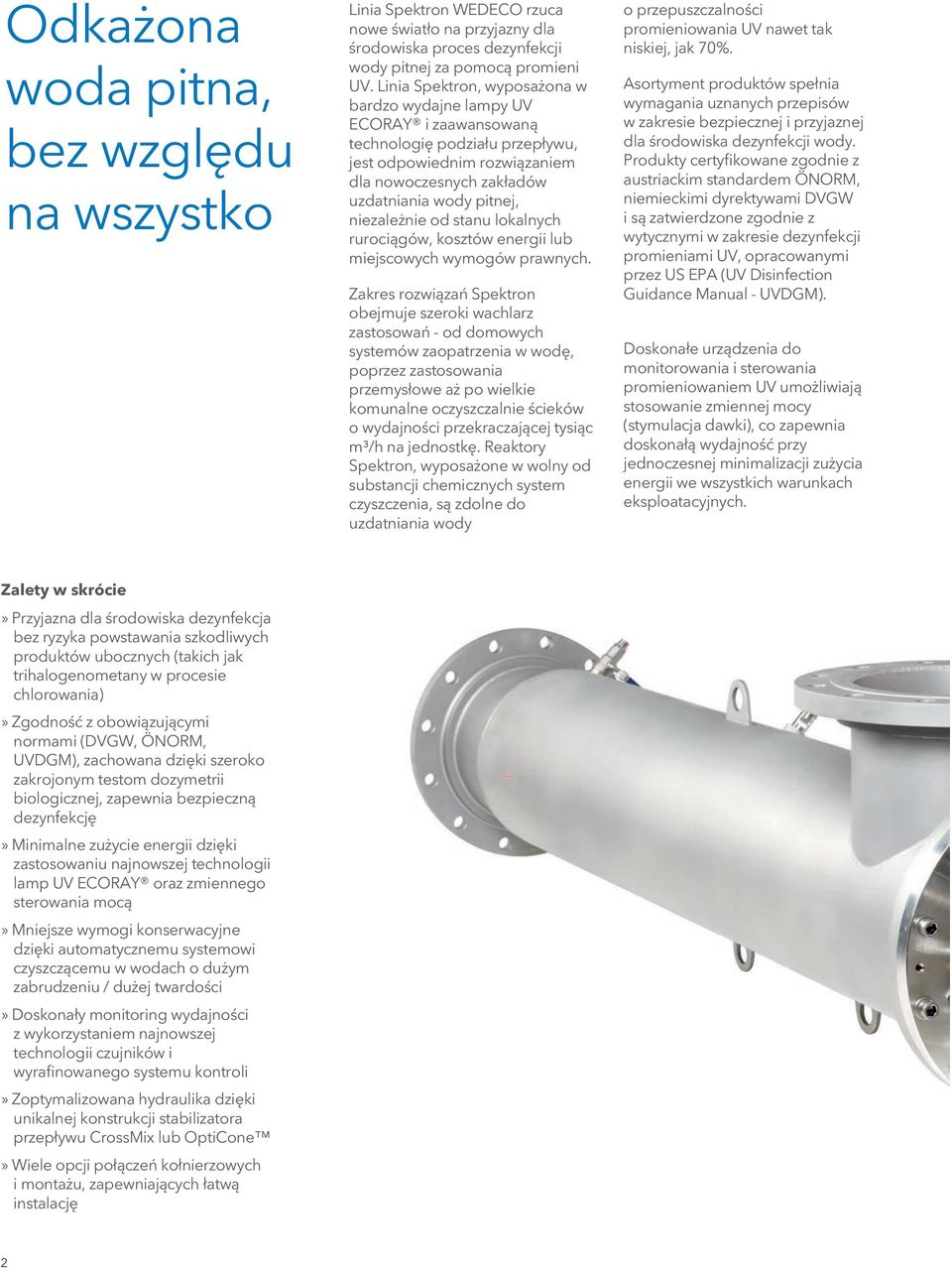

2 Odkażona woda pitna, bez względu na wszystko Linia Spektron WEDECO rzuca nowe światło na przyjazny dla środowiska proces dezynfekcji wody pitnej za pomocą promieni UV. Linia Spektron, wyposażona w bardzo wydajne lampy UV ECORAY i zaawansowaną technologię podziału przepływu, jest odpowiednim rozwiązaniem dla nowoczesnych zakładów uzdatniania wody pitnej, niezależnie od stanu lokalnych rurociągów, kosztów energii lub miejscowych wymogów prawnych. Zakres rozwiązań Spektron obejmuje szeroki wachlarz zastosowań - od domowych systemów zaopatrzenia w wodę, poprzez zastosowania przemysłowe aż po wielkie komunalne oczyszczalnie ścieków o wydajności przekraczającej tysiąc m³/h na jednostkę. Reaktory Spektron, wyposażone w wolny od substancji chemicznych system czyszczenia, są zdolne do uzdatniania wody o przepuszczalności promieniowania UV nawet tak niskiej, jak 70%. Asortyment produktów spełnia wymagania uznanych przepisów w zakresie bezpiecznej i przyjaznej dla środowiska dezynfekcji wody. Produkty certyfikowane zgodnie z austriackim standardem ÖNORM, niemieckimi dyrektywami DVGW i są zatwierdzone zgodnie z wytycznymi w zakresie dezynfekcji promieniami UV, opracowanymi przez US EPA (UV Disinfection Guidance Manual - UVDGM). Doskonałe urządzenia do monitorowania i sterowania promieniowaniem UV umożliwiają stosowanie zmiennej mocy (stymulacja dawki), co zapewnia doskonałą wydajność przy jednoczesnej minimalizacji zużycia energii we wszystkich warunkach eksploatacyjnych. Zalety w skrócie» Przyjazna dla środowiska dezynfekcja bez ryzyka powstawania szkodliwych produktów ubocznych (takich jak trihalogenometany w procesie chlorowania)» Zgodność z obowiązującymi normami (DVGW, ÖNORM, UVDGM), zachowana dzięki szeroko zakrojonym testom dozymetrii biologicznej, zapewnia bezpieczną dezynfekcję» Minimalne zużycie energii dzięki zastosowaniu najnowszej technologii lamp UV ECORAY oraz zmiennego sterowania mocą» Mniejsze wymogi konserwacyjne dzięki automatycznemu systemowi czyszczącemu w wodach o dużym zabrudzeniu / dużej twardości» Doskonały monitoring wydajności z wykorzystaniem najnowszej technologii czujników i wyrafinowanego systemu kontroli» Zoptymalizowana hydraulika dzięki unikalnej konstrukcji stabilizatora przepływu CrossMix lub OptiCone» Wiele opcji połączeń kołnierzowych i montażu, zapewniających łatwą instalację 2

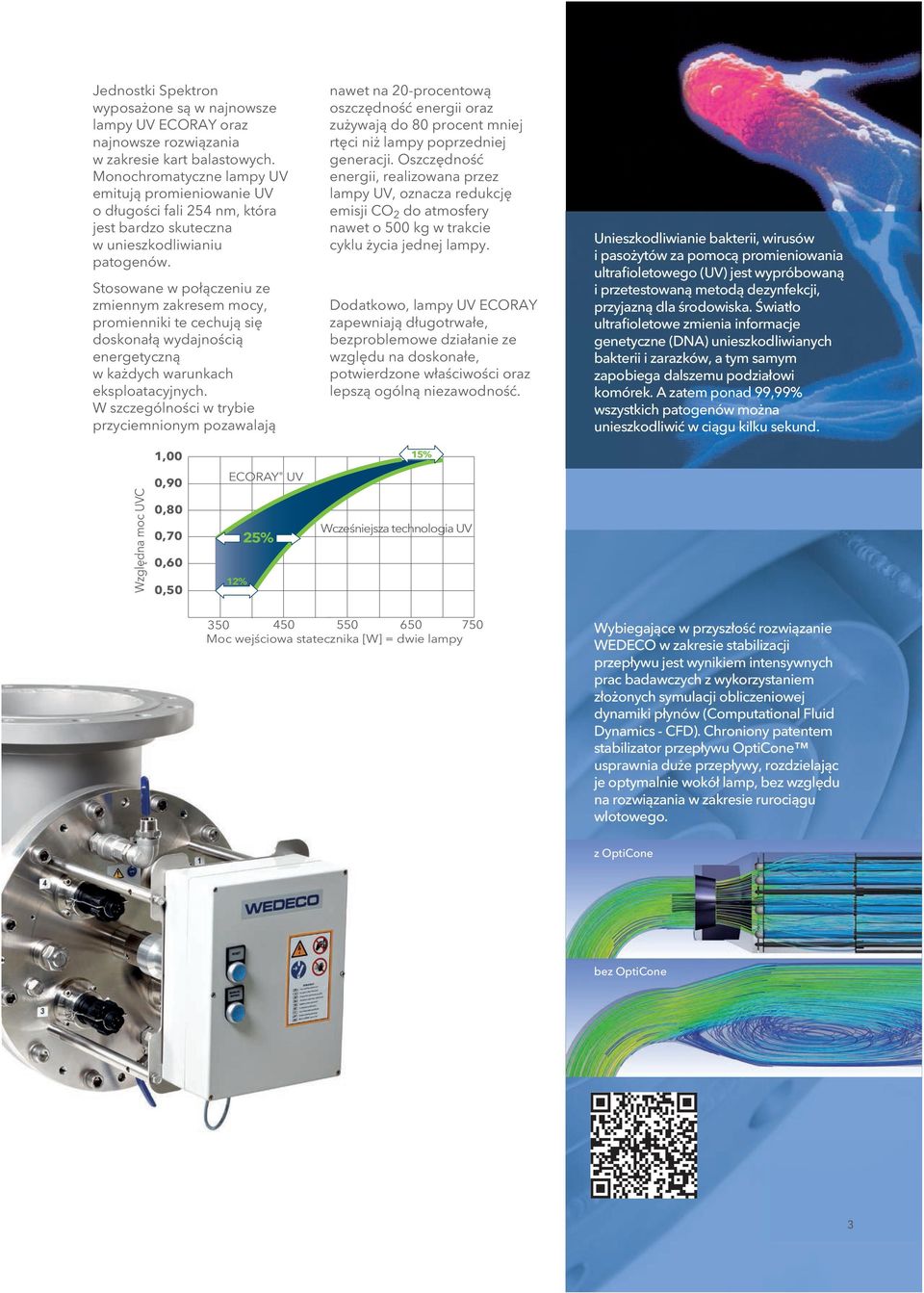

3 Jednostki Spektron wyposażone są w najnowsze lampy UV ECORAY oraz najnowsze rozwiązania w zakresie kart balastowych. Monochromatyczne lampy UV emitują promieniowanie UV o długości fali 254 nm, która jest bardzo skuteczna w unieszkodliwianiu patogenów. Stosowane w połączeniu ze zmiennym zakresem mocy, promienniki te cechują się doskonałą wydajnością energetyczną w każdych warunkach eksploatacyjnych. W szczególności w trybie przyciemnionym pozawalają nawet na 20-procentową oszczędność energii oraz zużywają do 80 procent mniej rtęci niż lampy poprzedniej generacji. Oszczędność energii, realizowana przez lampy UV, oznacza redukcję emisji CO 2 do atmosfery nawet o 500 kg w trakcie cyklu życia jednej lampy. Dodatkowo, lampy UV ECORAY zapewniają długotrwałe, bezproblemowe działanie ze względu na doskonałe, potwierdzone właściwości oraz lepszą ogólną niezawodność. Unieszkodliwianie bakterii, wirusów i pasożytów za pomocą promieniowania ultrafioletowego (UV) jest wypróbowaną i przetestowaną metodą dezynfekcji, przyjazną dla środowiska. Światło ultrafioletowe zmienia informacje genetyczne (DNA) unieszkodliwianych bakterii i zarazków, a tym samym zapobiega dalszemu podziałowi komórek. A zatem ponad 99,99% wszystkich patogenów można unieszkodliwić w ciągu kilku sekund. Względna moc UVC 1,00 0,90 0,80 0,70 0,60 0,50 ECORAY UV 12% 25% 15% Wcześniejsza technologia UV Moc wejściowa statecznika [W] = dwie lampy Wybiegające w przyszłość rozwiązanie WEDECO w zakresie stabilizacji przepływu jest wynikiem intensywnych prac badawczych z wykorzystaniem złożonych symulacji obliczeniowej dynamiki płynów (Computational Fluid Dynamics - CFD). Chroniony patentem stabilizator przepływu OptiCone usprawnia duże przepływy, rozdzielając je optymalnie wokół lamp, bez względu na rozwiązania w zakresie rurociągu wlotowego. z OptiCone bez OptiCone 3

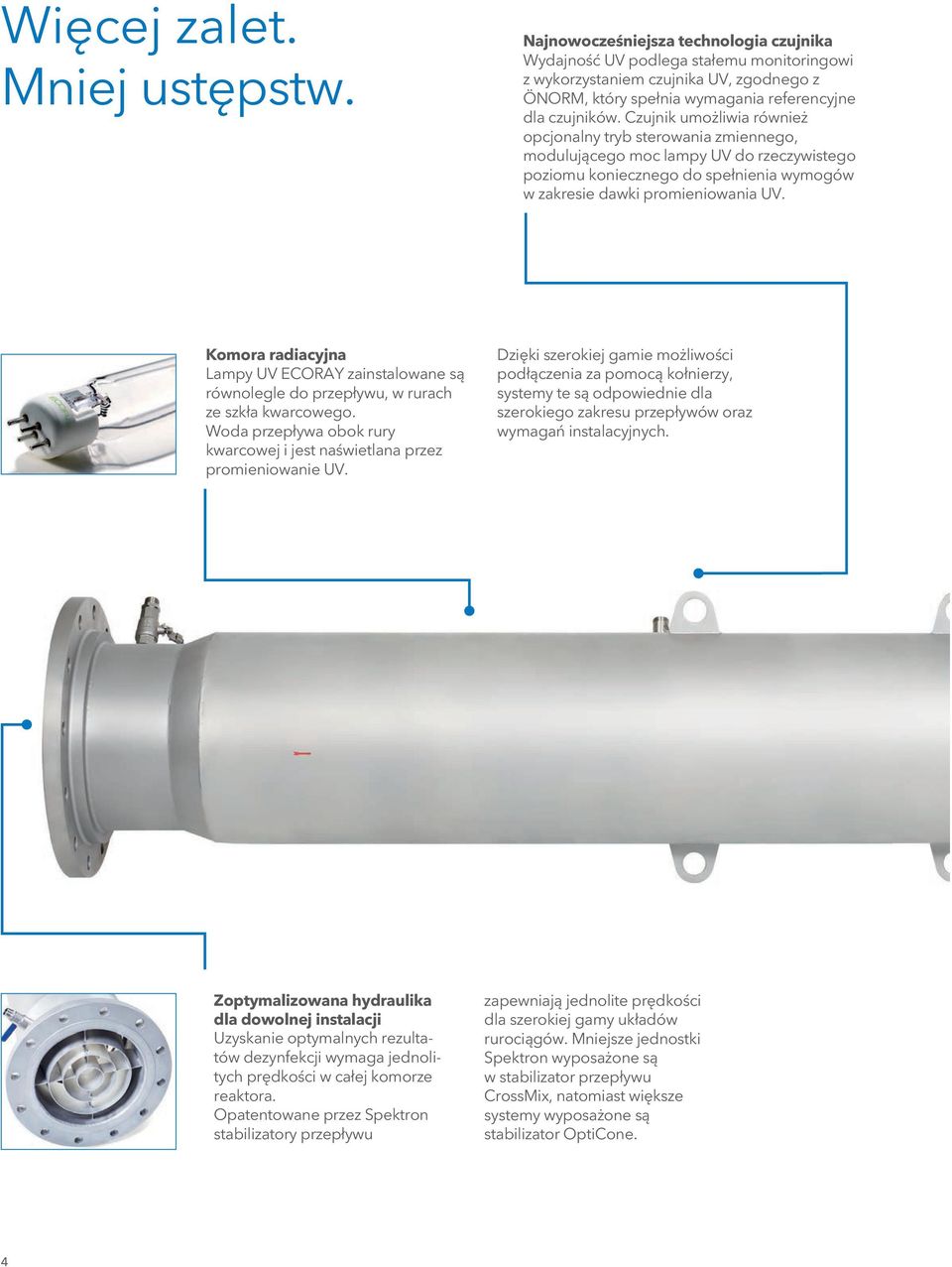

4 Więcej zalet. Mniej ustępstw. Najnowocześniejsza technologia czujnika Wydajność UV podlega stałemu monitoringowi z wykorzystaniem czujnika UV, zgodnego z ÖNORM, który spełnia wymagania referencyjne dla czujników. Czujnik umożliwia również opcjonalny tryb sterowania zmiennego, modulującego moc lampy UV do rzeczywistego poziomu koniecznego do spełnienia wymogów w zakresie dawki promieniowania UV. Komora radiacyjna Lampy UV ECORAY zainstalowane są równolegle do przepływu, w rurach ze szkła kwarcowego. Woda przepływa obok rury kwarcowej i jest naświetlana przez promieniowanie UV. Dzięki szerokiej gamie możliwości podłączenia za pomocą kołnierzy, systemy te są odpowiednie dla szerokiego zakresu przepływów oraz wymagań instalacyjnych. Zoptymalizowana hydraulika dla dowolnej instalacji Uzyskanie optymalnych rezultatów dezynfekcji wymaga jednolitych prędkości w całej komorze reaktora. Opatentowane przez Spektron stabilizatory przepływu zapewniają jednolite prędkości dla szerokiej gamy układów rurociągów. Mniejsze jednostki Spektron wyposażone są w stabilizator przepływu CrossMix, natomiast większe systemy wyposażone są stabilizator OptiCone. 4

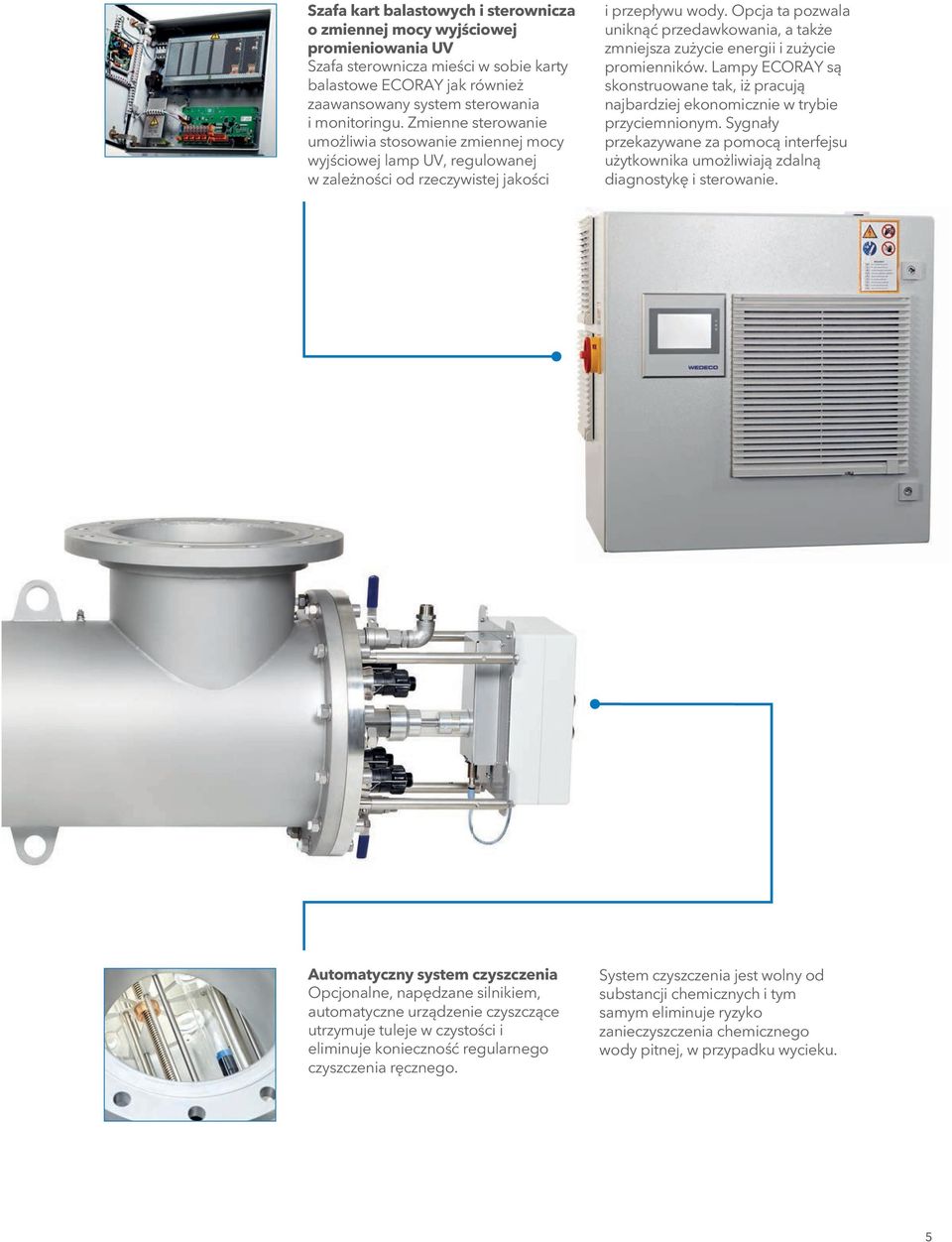

5 Szafa kart balastowych i sterownicza o zmiennej mocy wyjściowej promieniowania UV Szafa sterownicza mieści w sobie karty balastowe ECORAY jak również zaawansowany system sterowania i monitoringu. Zmienne sterowanie umożliwia stosowanie zmiennej mocy wyjściowej lamp UV, regulowanej w zależności od rzeczywistej jakości i przepływu wody. Opcja ta pozwala uniknąć przedawkowania, a także zmniejsza zużycie energii i zużycie promienników. Lampy ECORAY są skonstruowane tak, iż pracują najbardziej ekonomicznie w trybie przyciemnionym. Sygnały przekazywane za pomocą interfejsu użytkownika umożliwiają zdalną diagnostykę i sterowanie. Automatyczny system czyszczenia Opcjonalne, napędzane silnikiem, automatyczne urządzenie czyszczące utrzymuje tuleje w czystości i eliminuje konieczność regularnego czyszczenia ręcznego. System czyszczenia jest wolny od substancji chemicznych i tym samym eliminuje ryzyko zanieczyszczenia chemicznego wody pitnej, w przypadku wycieku. 5

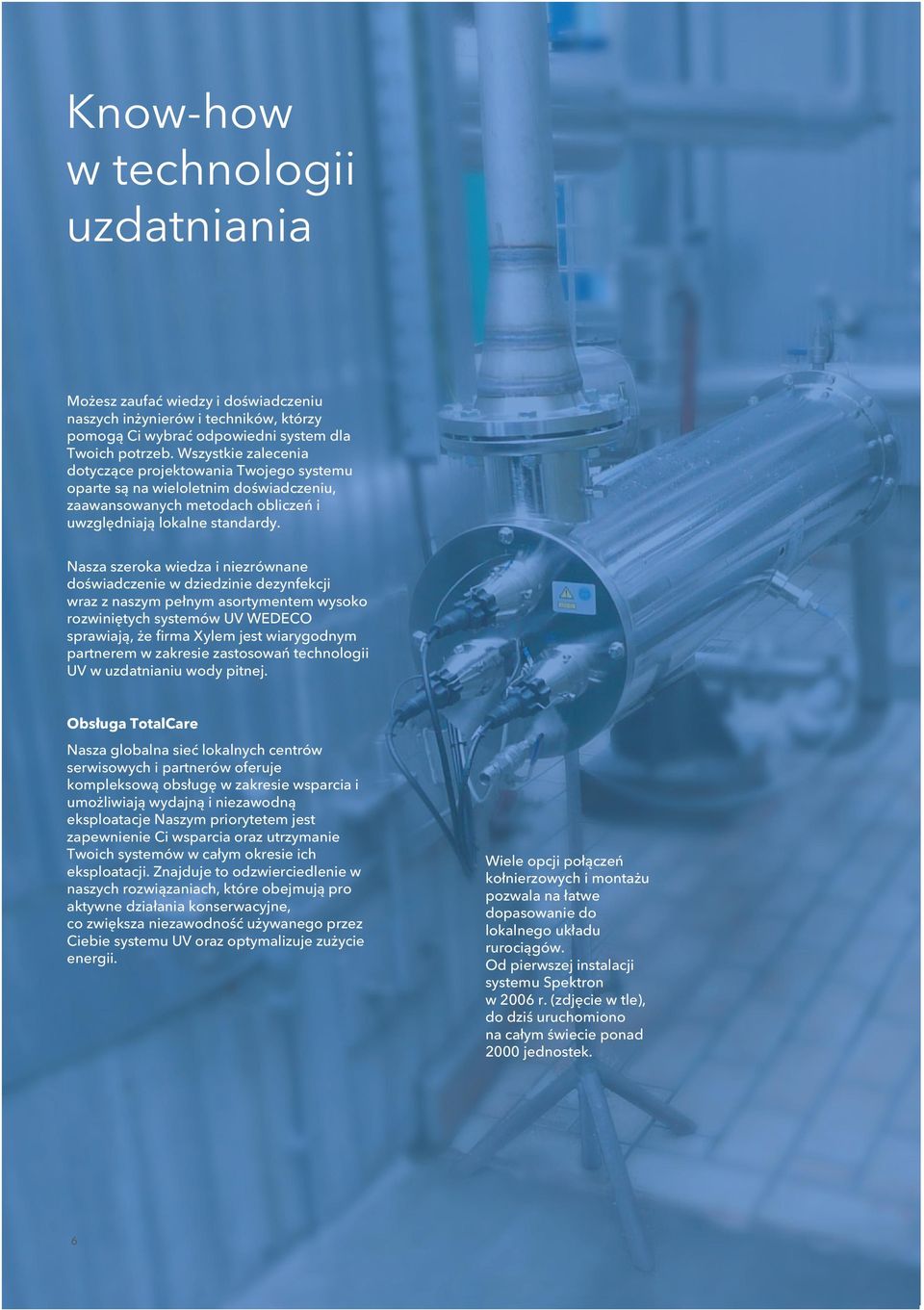

6 Know-how w technologii uzdatniania Możesz zaufać wiedzy i doświadczeniu naszych inżynierów i techników, którzy pomogą Ci wybrać odpowiedni system dla Twoich potrzeb. Wszystkie zalecenia dotyczące projektowania Twojego systemu oparte są na wieloletnim doświadczeniu, zaawansowanych metodach obliczeń i uwzględniają lokalne standardy. Nasza szeroka wiedza i niezrównane doświadczenie w dziedzinie dezynfekcji wraz z naszym pełnym asortymentem wysoko rozwiniętych systemów UV WEDECO sprawiają, że firma Xylem jest wiarygodnym partnerem w zakresie zastosowań technologii UV w uzdatnianiu wody pitnej. Obsługa TotalCare Nasza globalna sieć lokalnych centrów serwisowych i partnerów oferuje kompleksową obsługę w zakresie wsparcia i umożliwiają wydajną i niezawodną eksploatacje Naszym priorytetem jest zapewnienie Ci wsparcia oraz utrzymanie Twoich systemów w całym okresie ich eksploatacji. Znajduje to odzwierciedlenie w naszych rozwiązaniach, które obejmują pro aktywne działania konserwacyjne, co zwiększa niezawodność używanego przez Ciebie systemu UV oraz optymalizuje zużycie energii. Wiele opcji połączeń kołnierzowych i montażu pozwala na łatwe dopasowanie do lokalnego układu rurociągów. Od pierwszej instalacji systemu Spektron w 2006 r. (zdjęcie w tle), do dziś uruchomiono na całym świecie ponad 2000 jednostek. 6

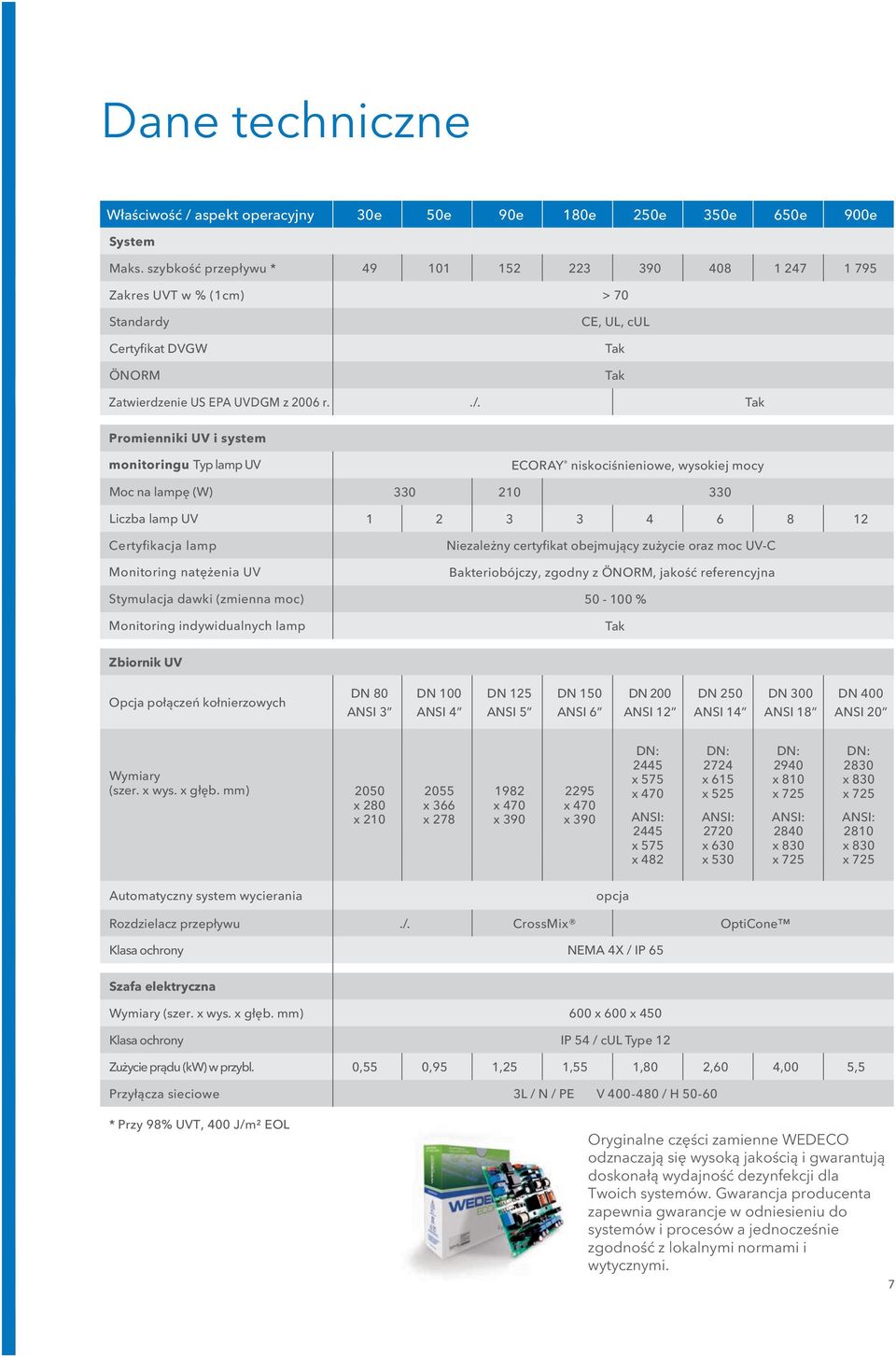

7 Dane techniczne Właściwość / aspekt operacyjny 30e 50e 90e 180e 250e 350e 650e 900e System Maks. szybkość przepływu * Zakres UVT w % (1cm) > 70 Standardy Certyfikat DVGW ÖNORM CE, UL, cul Tak Tak Zatwierdzenie US EPA UVDGM z 2006 r../. Tak Promienniki UV i system monitoringu Typ lamp UV Moc na lampę (W) Liczba lamp UV Certyfikacja lamp Monitoring natężenia UV Stymulacja dawki (zmienna moc) Monitoring indywidualnych lamp ECORAY niskociśnieniowe, wysokiej mocy Niezależny certyfikat obejmujący zużycie oraz moc UV-C Bakteriobójczy, zgodny z ÖNORM, jakość referencyjna % Tak Zbiornik UV Opcja połączeń kołnierzowych DN 80 ANSI 3 DN 100 ANSI 4 DN 125 ANSI 5 DN 150 ANSI 6 DN 200 ANSI 12 DN 250 ANSI 14 DN 300 ANSI 18 DN 400 ANSI 20 Wymiary (szer. x wys. x głęb. mm) 2050 x 280 x x 366 x x 470 x x 470 x 390 DN: 2445 x 575 x 470 ANSI: 2445 x 575 x 482 DN: 2724 x 615 x 525 ANSI: 2720 x 630 x 530 DN: 2940 x 810 x 725 ANSI: 2840 x 830 x 725 DN: 2830 x 830 x 725 ANSI: 2810 x 830 x 725 Automatyczny system wycierania opcja Rozdzielacz przepływu./. CrossMix OptiCone Klasa ochrony NEMA 4X / IP 65 Szafa elektryczna Wymiary (szer. x wys. x głęb. mm) 600 x 600 x 450 Klasa ochrony IP 54 / cul Type 12 Zużycie prądu (kw) w przybl. 0,55 0,95 1,25 1,55 1,80 2,60 4,00 5,5 Przyłącza sieciowe 3L / N / PE V / H * Przy 98% UVT, 400 J/m² EOL Oryginalne części zamienne WEDECO odznaczają się wysoką jakością i gwarantują doskonałą wydajność dezynfekcji dla Twoich systemów. Gwarancja producenta zapewnia gwarancje w odniesieniu do systemów i procesów a jednocześnie zgodność z lokalnymi normami i wytycznymi. 7

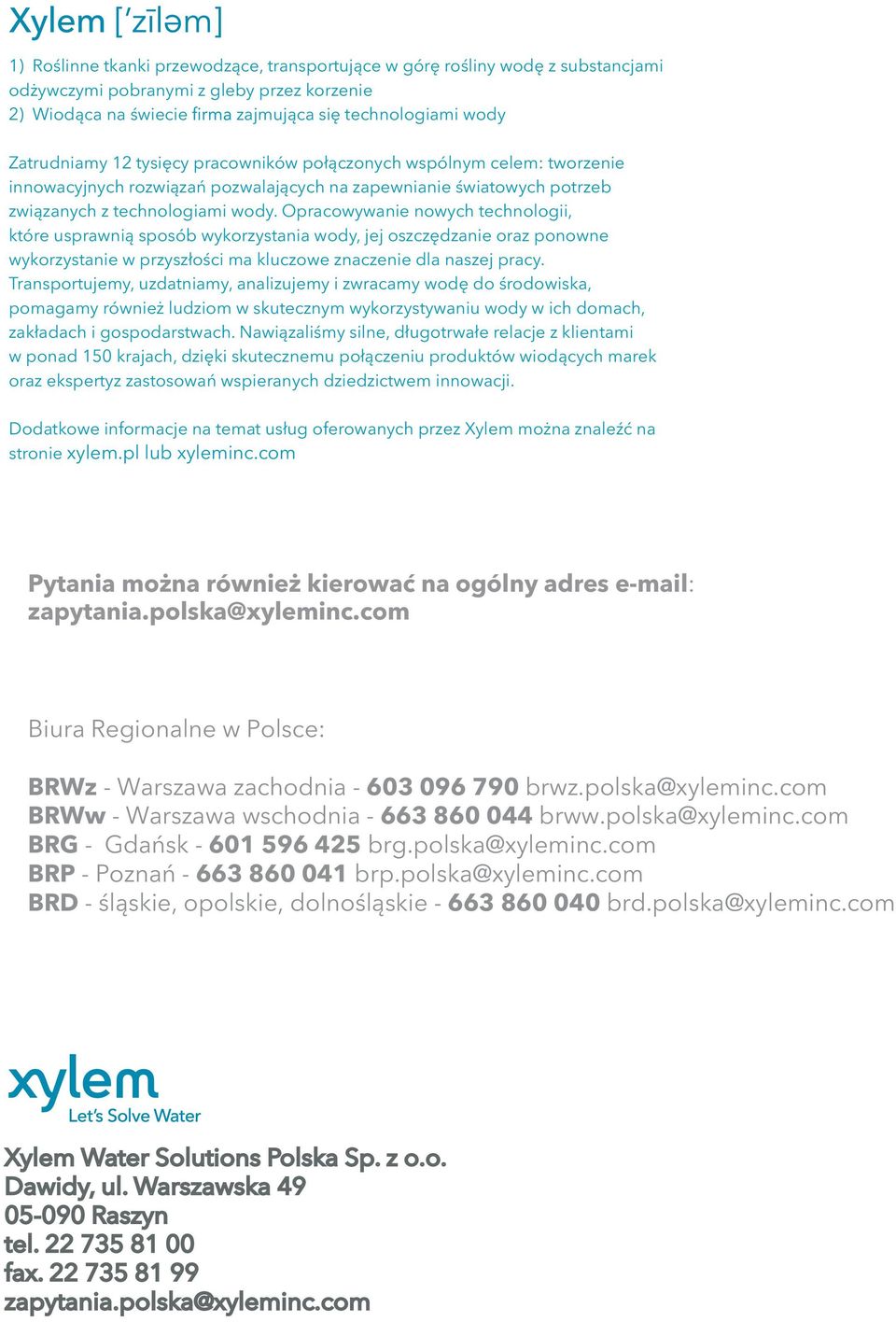

8 1) Roślinne tkanki przewodzące, transportującewgórę rośliny wodęzsubstancjami odżywczymi pobranymi zgleby przez korzenie 2) Wiodąca na świecie zajmująca się technologiami wody Zatrudniamy 12 tysięcy pracowników połączonych wspólnym celem: tworzenie innowacyjnych rozwiązań pozwalających na zapewnianie światowych potrzeb związanych ztechnologiami wody. Opracowywanie nowych technologii, które usprawnią sposób wykorzystania wody, jej oszczędzanie oraz ponowne wykorzystanie wprzyszłości ma kluczowe znaczenie dla naszej pracy. Transportujemy, uzdatniamy, analizujemy izwracamy wodę do środowiska, pomagamy również ludziom wskutecznym wykorzystywaniu wody wich domach, zakładach igospodarstwach. Nawiązaliśmy silne, długotrwałe relacje zklientami w ponad 150 krajach, dzięki skutecznemu połączeniu produktów wiodących marek oraz ekspertyz zastosowań wspieranych dziedzictwem innowacji. Dodatkowe informacje na temat usług oferowanych przez Xylem można znaleźć na stronie xylem.pl lub xyleminc.com Pytania można również kierować na ogólny adres zapytania.polska@xyleminc.com Biura Regionalne w Polsce: BRWz - Warszawa zachodnia brwz.polska@xyleminc.com BRWw - Warszawa wschodnia brww.polska@xyleminc.com BRG - Gdańsk brg.polska@xyleminc.com BRP - Poznań brp.polska@xyleminc.com BRD - śląskie, opolskie, dolnośląskie brd.polska@xyleminc.com Xylem Water Solutions Polska Sp. z o.o. Dawidy, ul. Warszawska Raszyn tel fax zapytania.polska@xyleminc.com
