Szwedzkie normy izolacji wodoodpornej.

Transkrypt

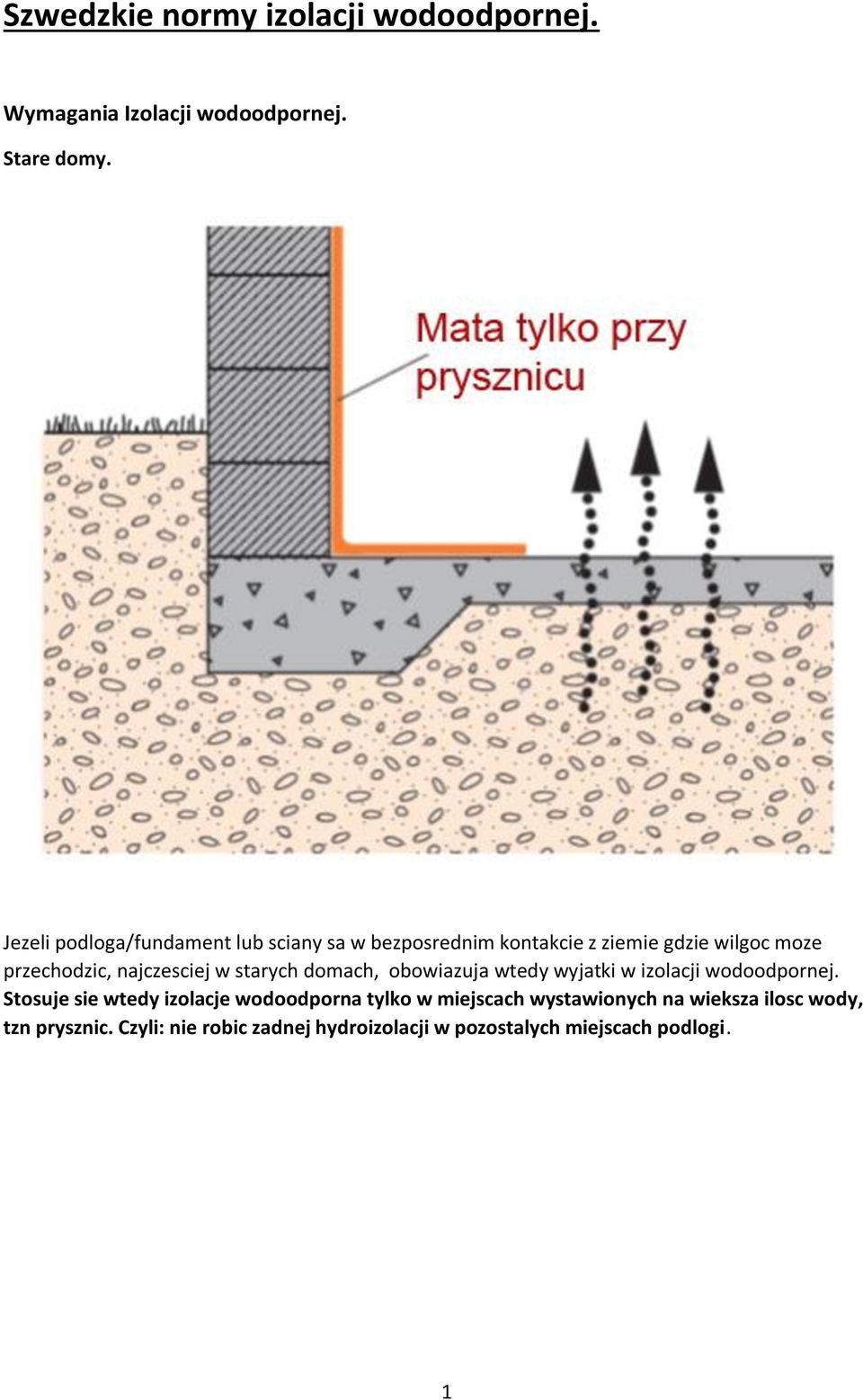

1 Szwedzkie normy izolacji wodoodpornej. Wymagania Izolacji wodoodpornej. Stare domy. Jezeli podloga/fundament lub sciany sa w bezposrednim kontakcie z ziemie gdzie wilgoc moze przechodzic, najczesciej w starych domach, obowiazuja wtedy wyjatki w izolacji wodoodpornej. Stosuje sie wtedy izolacje wodoodporna tylko w miejscach wystawionych na wieksza ilosc wody, tzn prysznic. Czyli: nie robic zadnej hydroizolacji w pozostalych miejscach podlogi. 1

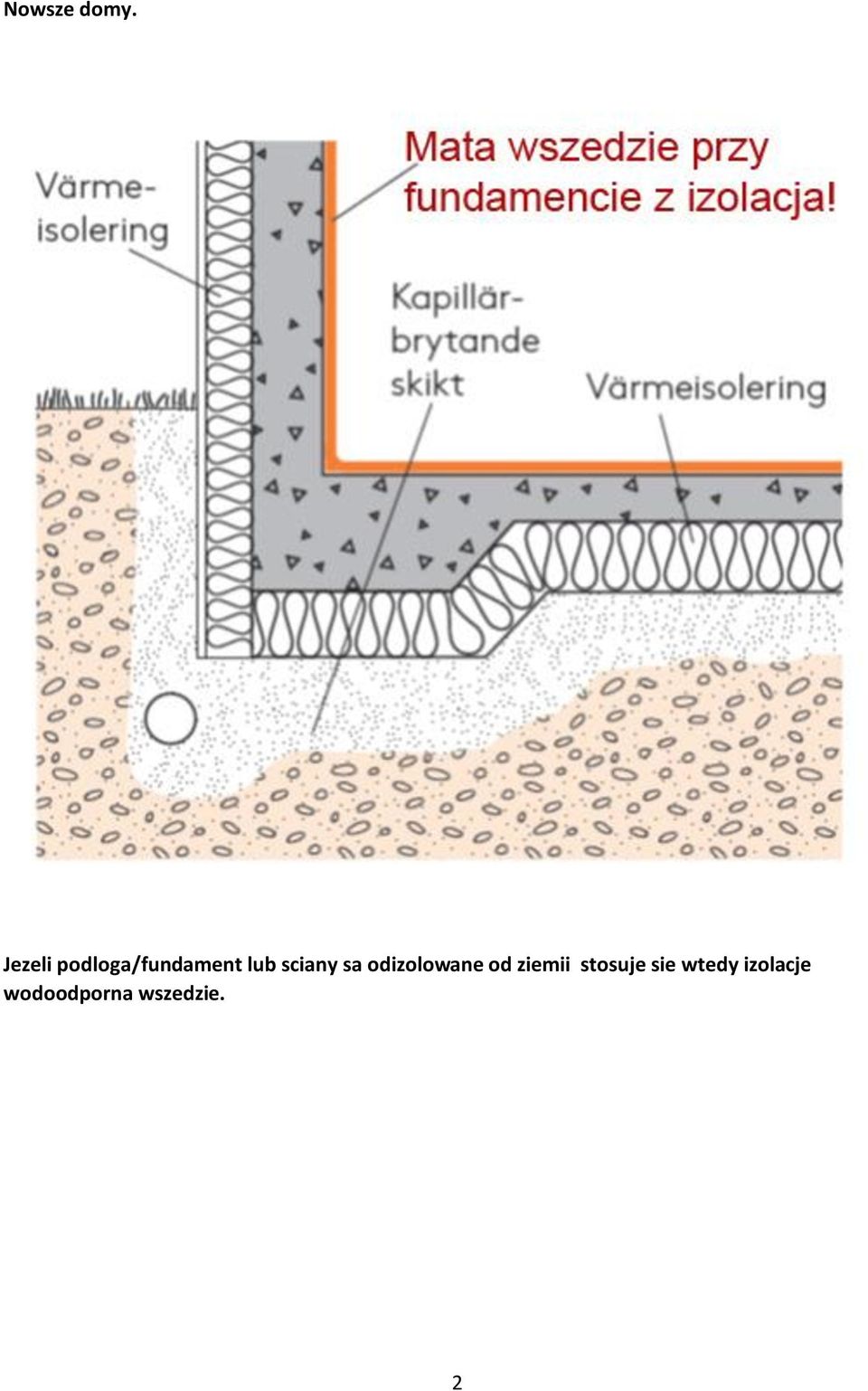

2 Nowsze domy. Jezeli podloga/fundament lub sciany sa odizolowane od ziemii stosuje sie wtedy izolacje wodoodporna wszedzie. 2

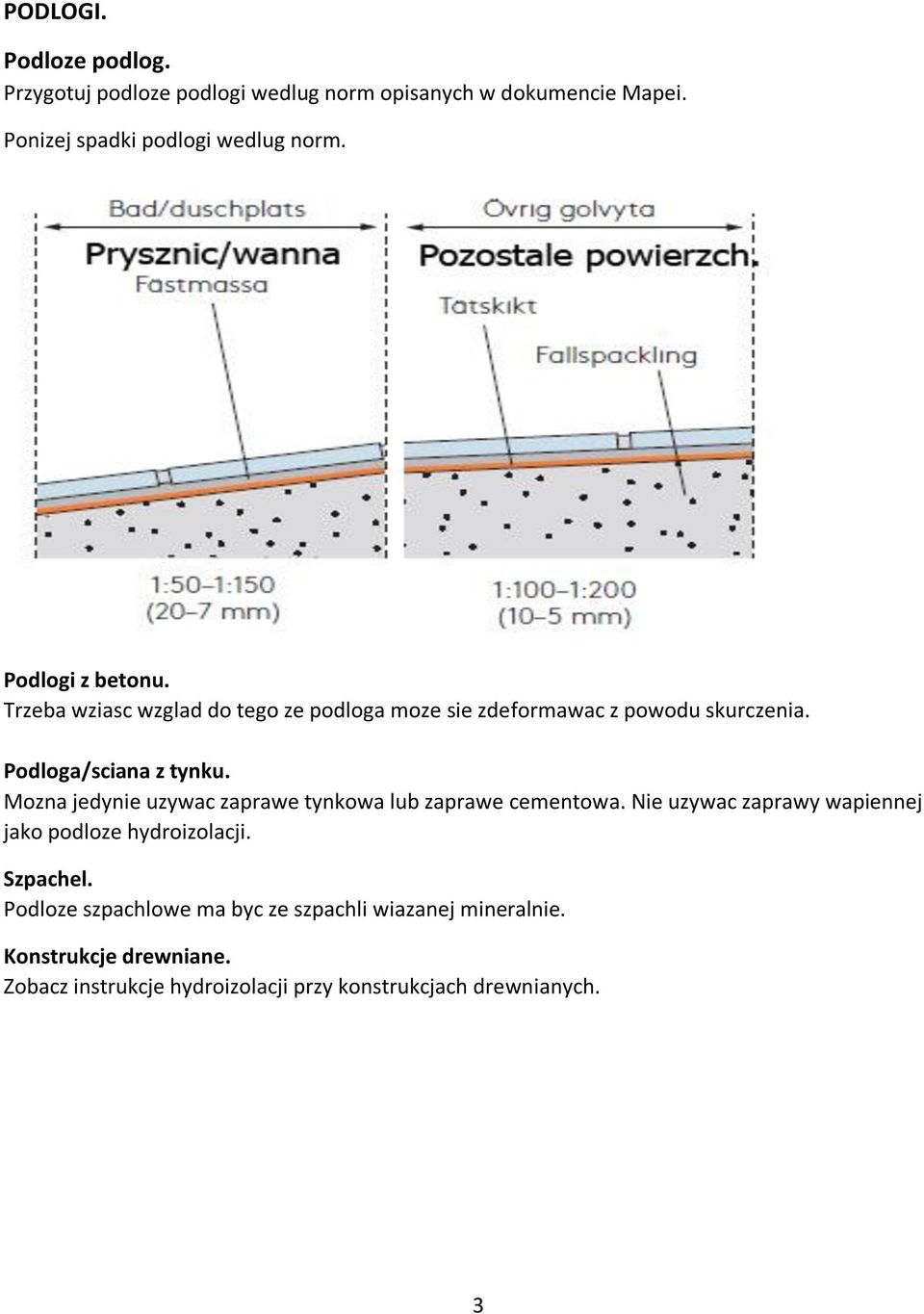

3 PODLOGI. Podloze podlog. Przygotuj podloze podlogi wedlug norm opisanych w dokumencie Mapei. Ponizej spadki podlogi wedlug norm. Podlogi z betonu. Trzeba wziasc wzglad do tego ze podloga moze sie zdeformawac z powodu skurczenia. Podloga/sciana z tynku. Mozna jedynie uzywac zaprawe tynkowa lub zaprawe cementowa. Nie uzywac zaprawy wapiennej jako podloze hydroizolacji. Szpachel. Podloze szpachlowe ma byc ze szpachli wiazanej mineralnie. Konstrukcje drewniane. Zobacz instrukcje hydroizolacji przy konstrukcjach drewnianych. 3

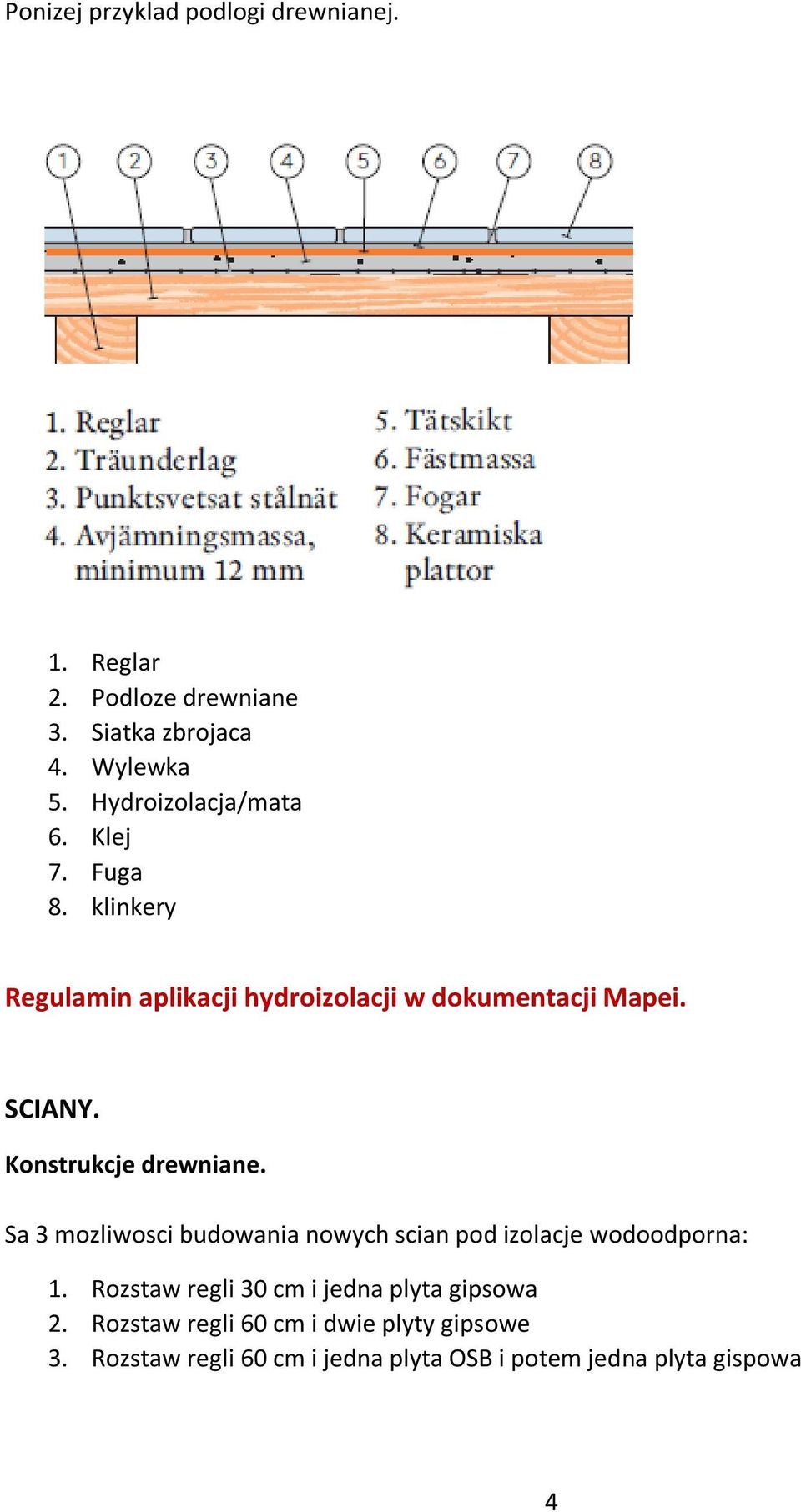

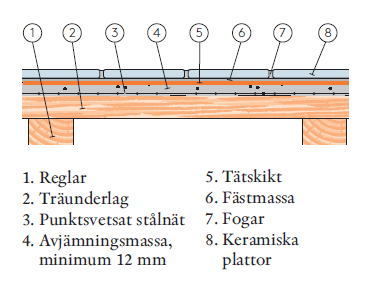

4 Ponizej przyklad podlogi drewnianej. 1. Reglar 2. Podloze drewniane 3. Siatka zbrojaca 4. Wylewka 5. Hydroizolacja/mata 6. Klej 7. Fuga 8. klinkery Regulamin aplikacji hydroizolacji w dokumentacji Mapei. SCIANY. Konstrukcje drewniane. Sa 3 mozliwosci budowania nowych scian pod izolacje wodoodporna: 1. Rozstaw regli 30 cm i jedna plyta gipsowa 2. Rozstaw regli 60 cm i dwie plyty gipsowe 3. Rozstaw regli 60 cm i jedna plyta OSB i potem jedna plyta gispowa 4

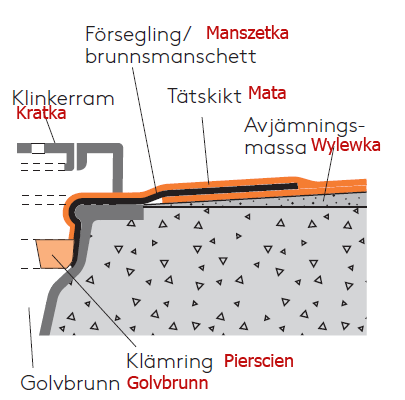

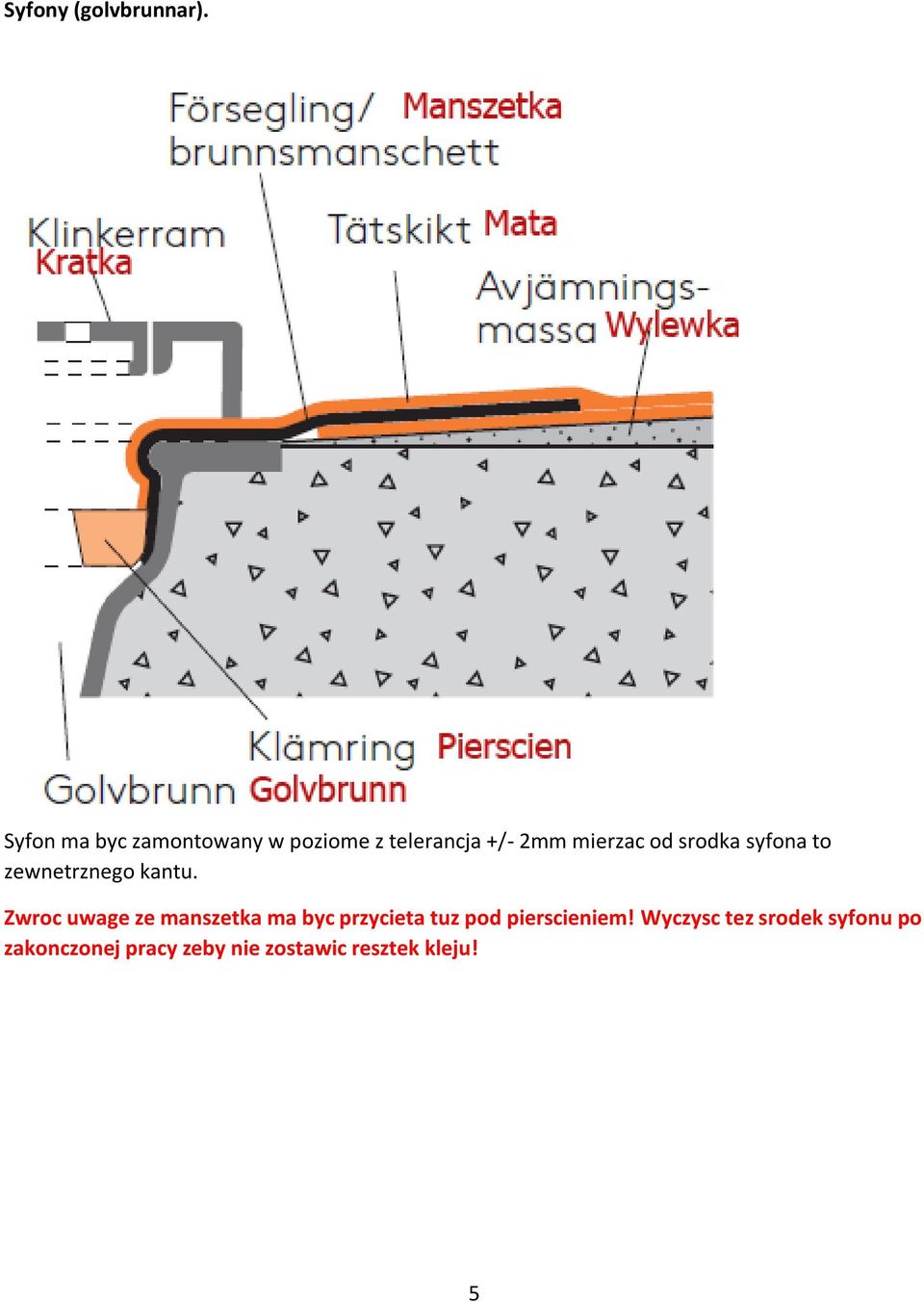

5 Syfony (golvbrunnar). Syfon ma byc zamontowany w poziome z telerancja +/- 2mm mierzac od srodka syfona to zewnetrznego kantu. Zwroc uwage ze manszetka ma byc przycieta tuz pod pierscieniem! Wyczysc tez srodek syfonu po zakonczonej pracy zeby nie zostawic resztek kleju! 5

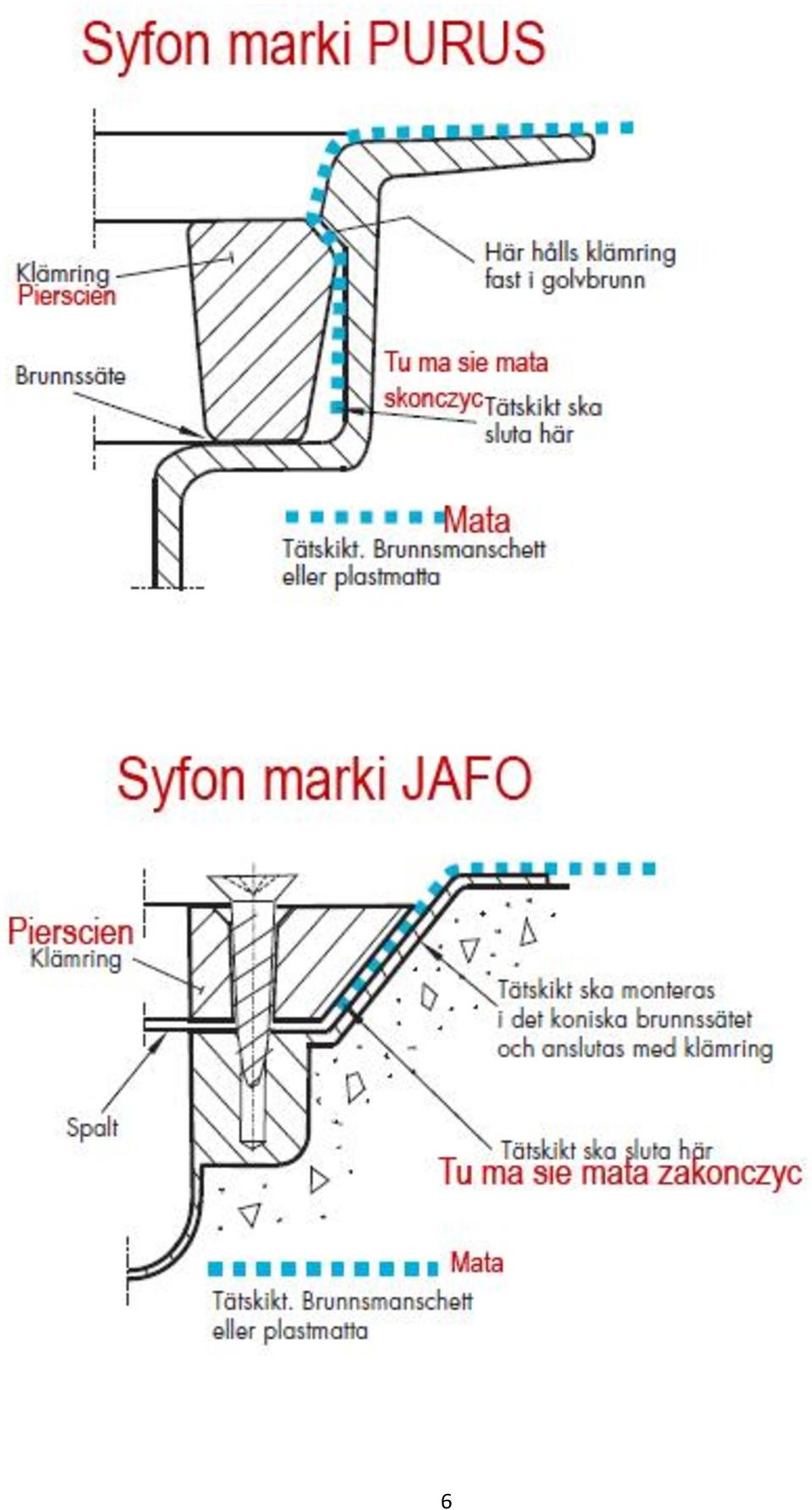

6 6

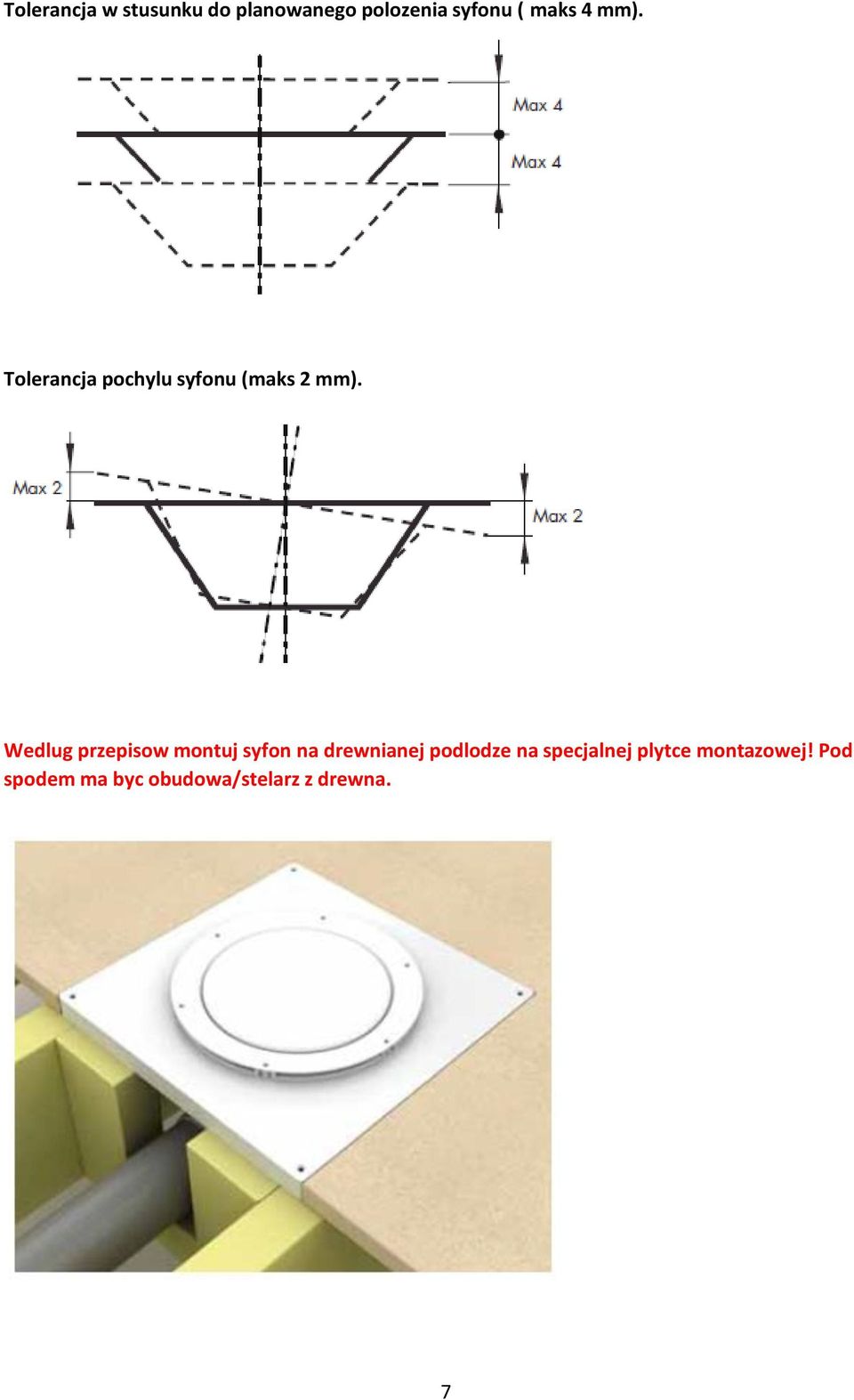

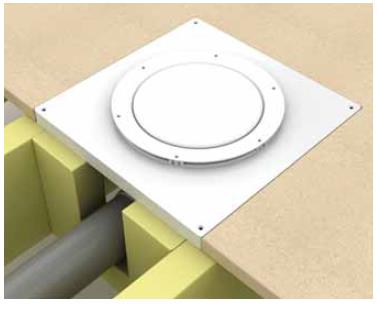

7 Tolerancja w stusunku do planowanego polozenia syfonu ( maks 4 mm). Tolerancja pochylu syfonu (maks 2 mm). Wedlug przepisow montuj syfon na drewnianej podlodze na specjalnej plytce montazowej! Pod spodem ma byc obudowa/stelarz z drewna. 7

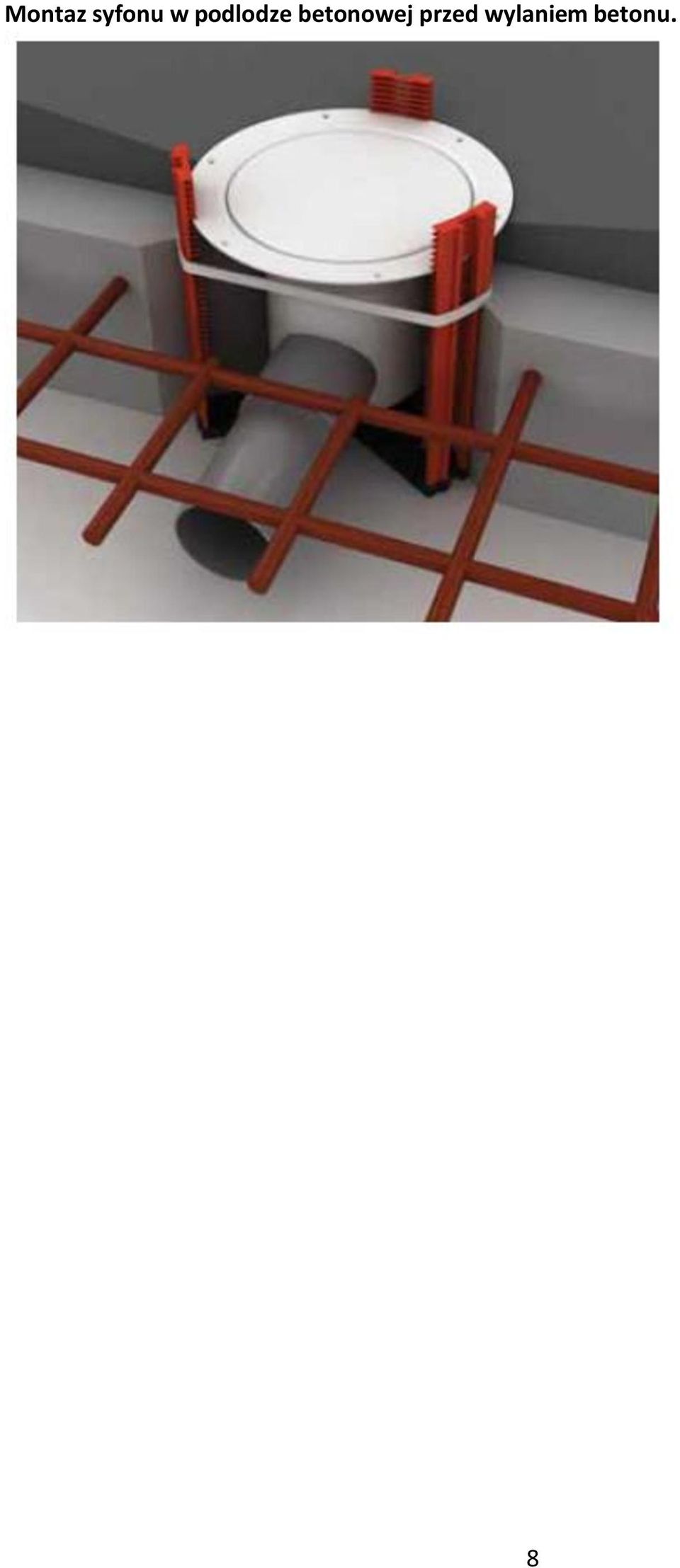

8 Montaz syfonu w podlodze betonowej przed wylaniem betonu. 8

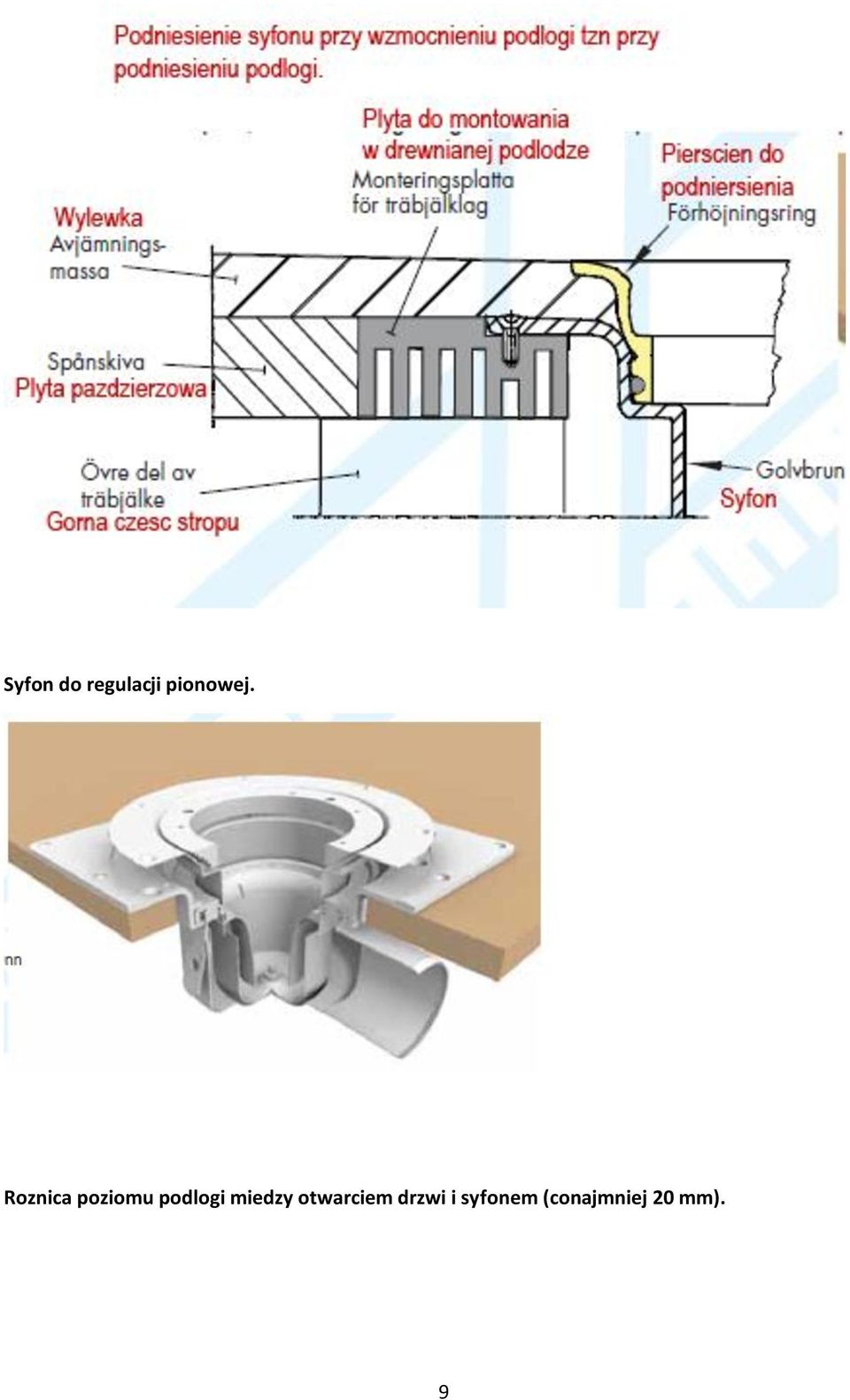

9 Syfon do regulacji pionowej. Roznica poziomu podlogi miedzy otwarciem drzwi i syfonem (conajmniej 20 mm). 9

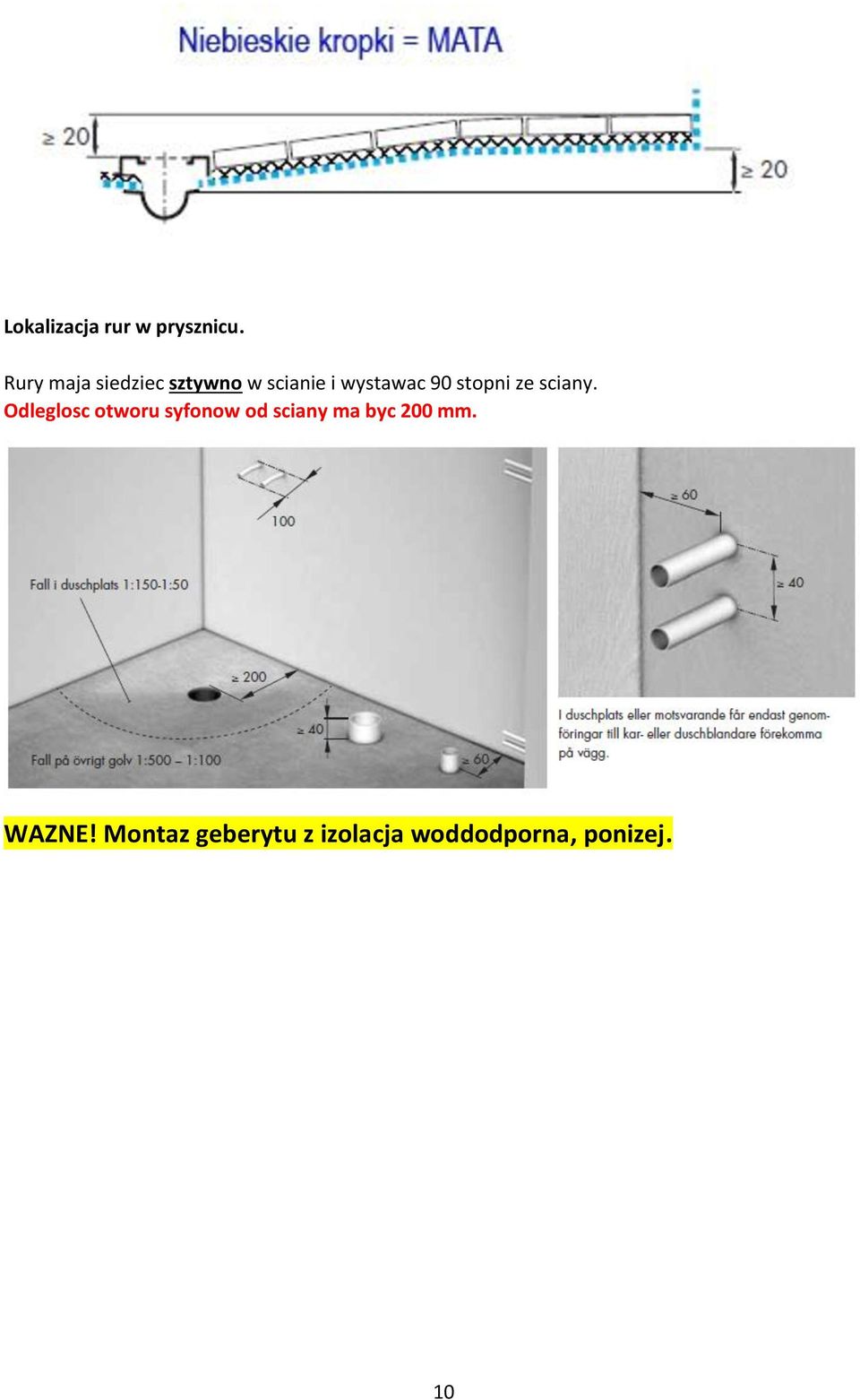

10 Lokalizacja rur w prysznicu. Rury maja siedziec sztywno w scianie i wystawac 90 stopni ze sciany. Odleglosc otworu syfonow od sciany ma byc 200 mm. WAZNE! Montaz geberytu z izolacja woddodporna, ponizej. 10

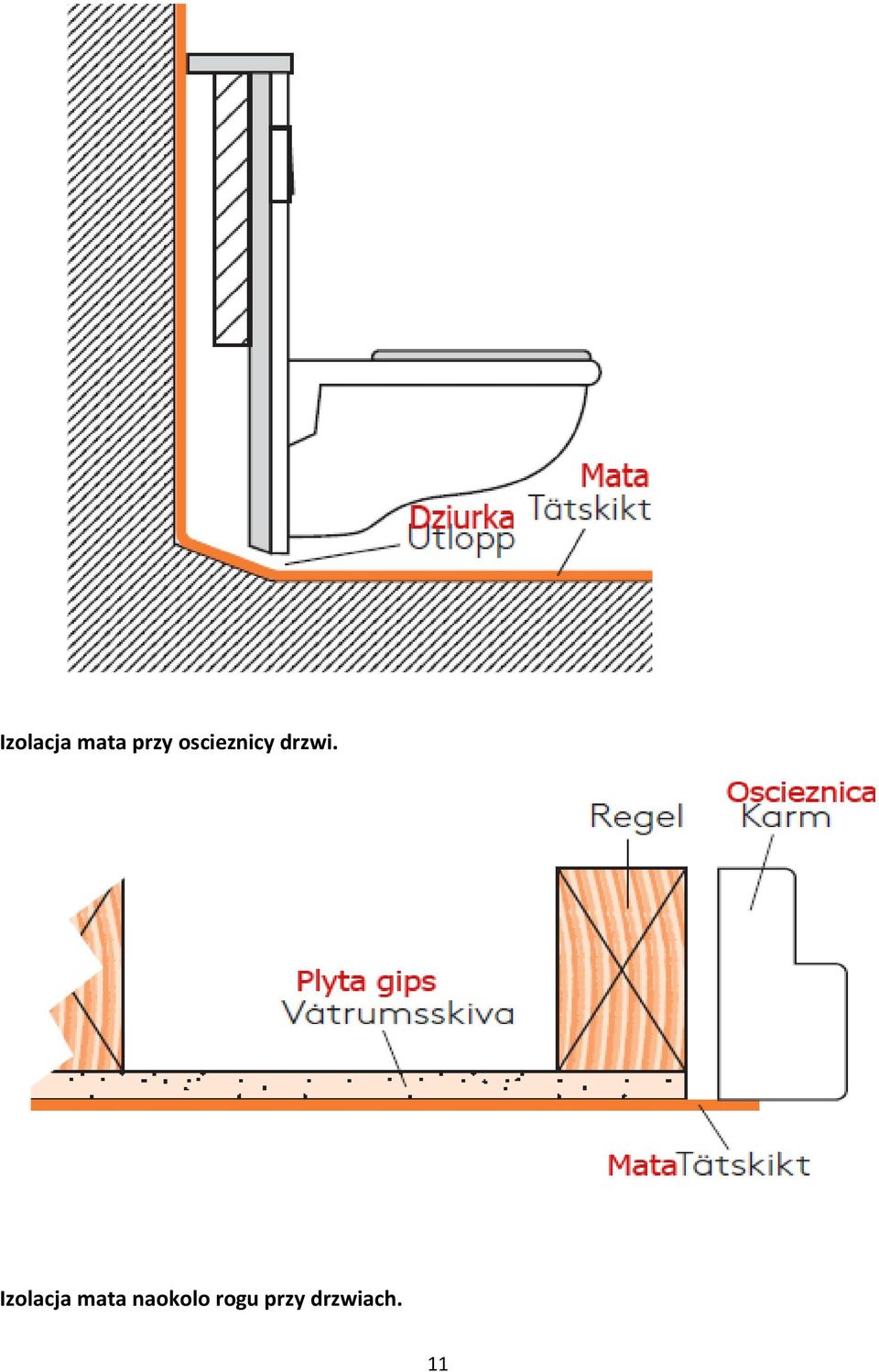

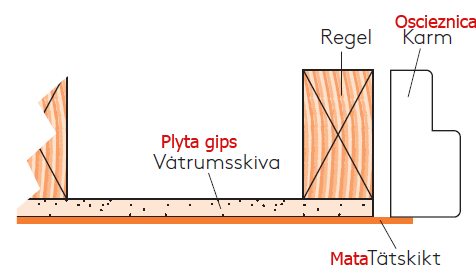

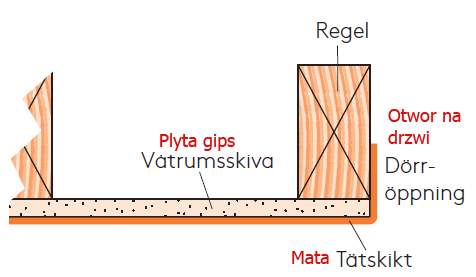

11 Izolacja mata przy oscieznicy drzwi. Izolacja mata naokolo rogu przy drzwiach. 11

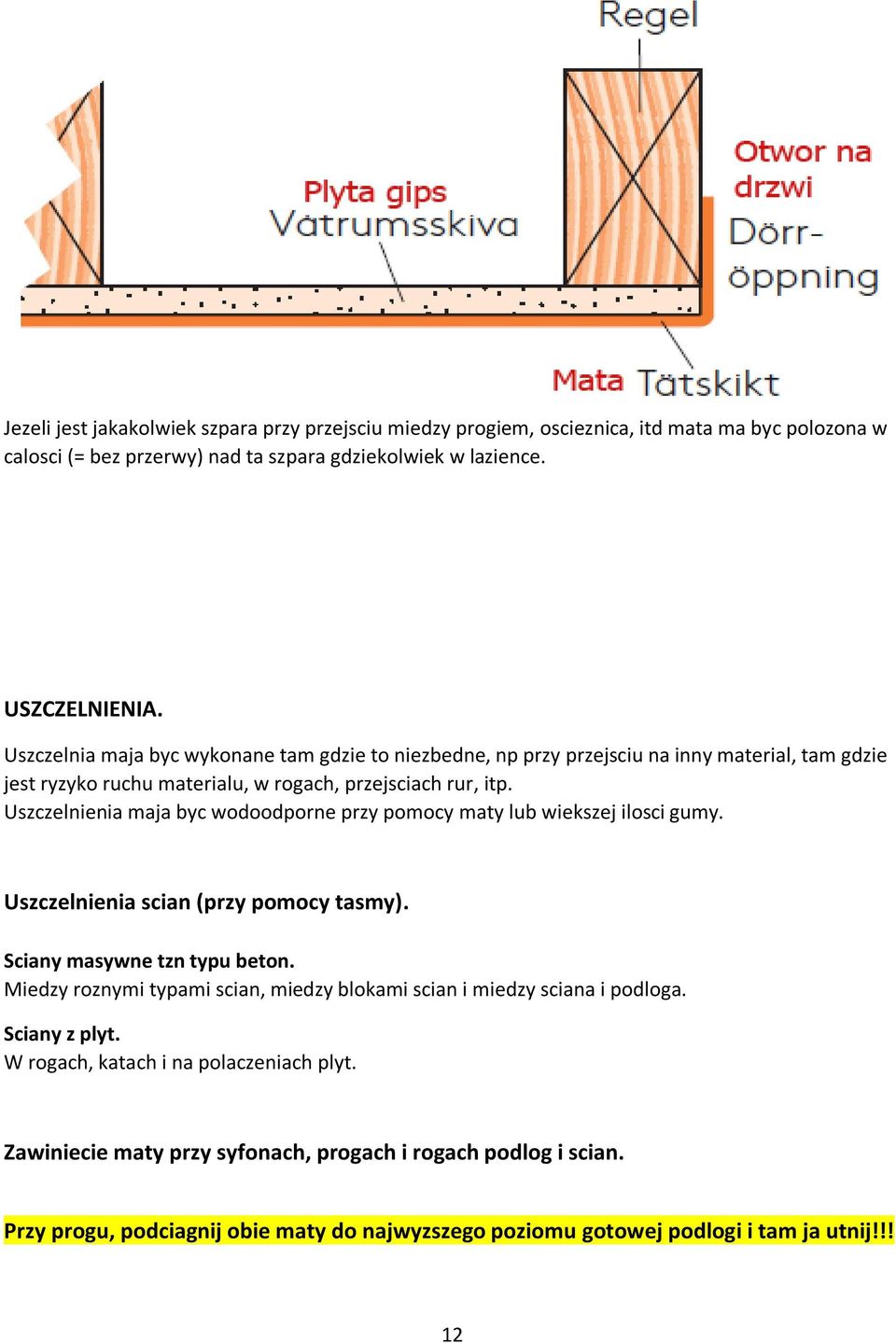

12 Jezeli jest jakakolwiek szpara przy przejsciu miedzy progiem, oscieznica, itd mata ma byc polozona w calosci (= bez przerwy) nad ta szpara gdziekolwiek w lazience. USZCZELNIENIA. Uszczelnia maja byc wykonane tam gdzie to niezbedne, np przy przejsciu na inny material, tam gdzie jest ryzyko ruchu materialu, w rogach, przejsciach rur, itp. Uszczelnienia maja byc wodoodporne przy pomocy maty lub wiekszej ilosci gumy. Uszczelnienia scian (przy pomocy tasmy). Sciany masywne tzn typu beton. Miedzy roznymi typami scian, miedzy blokami scian i miedzy sciana i podloga. Sciany z plyt. W rogach, katach i na polaczeniach plyt. Zawiniecie maty przy syfonach, progach i rogach podlog i scian. Przy progu, podciagnij obie maty do najwyzszego poziomu gotowej podlogi i tam ja utnij!!! 12

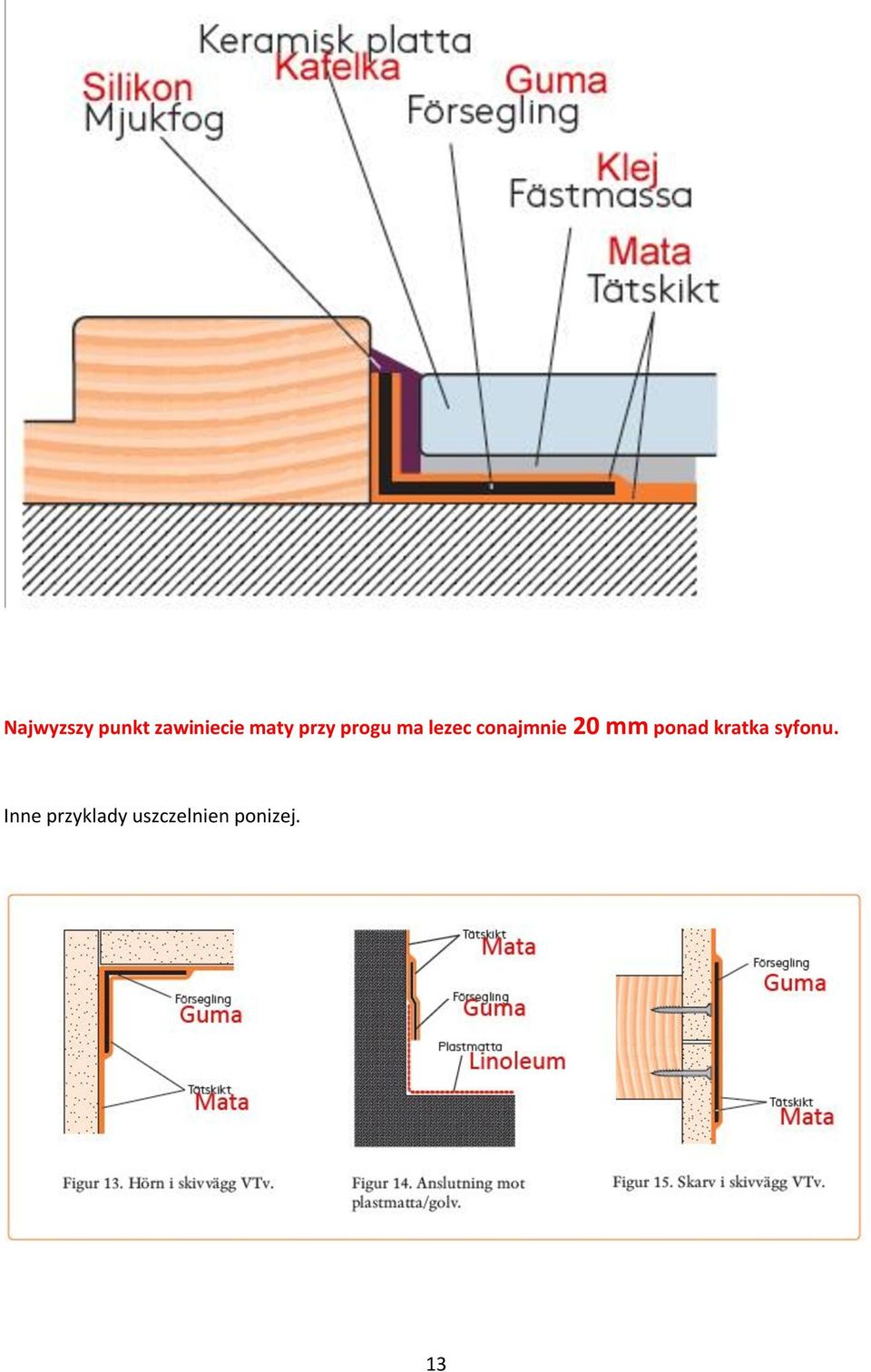

13 Najwyzszy punkt zawiniecie maty przy progu ma lezec conajmnie 20 mm ponad kratka syfonu. Inne przyklady uszczelnien ponizej. 13

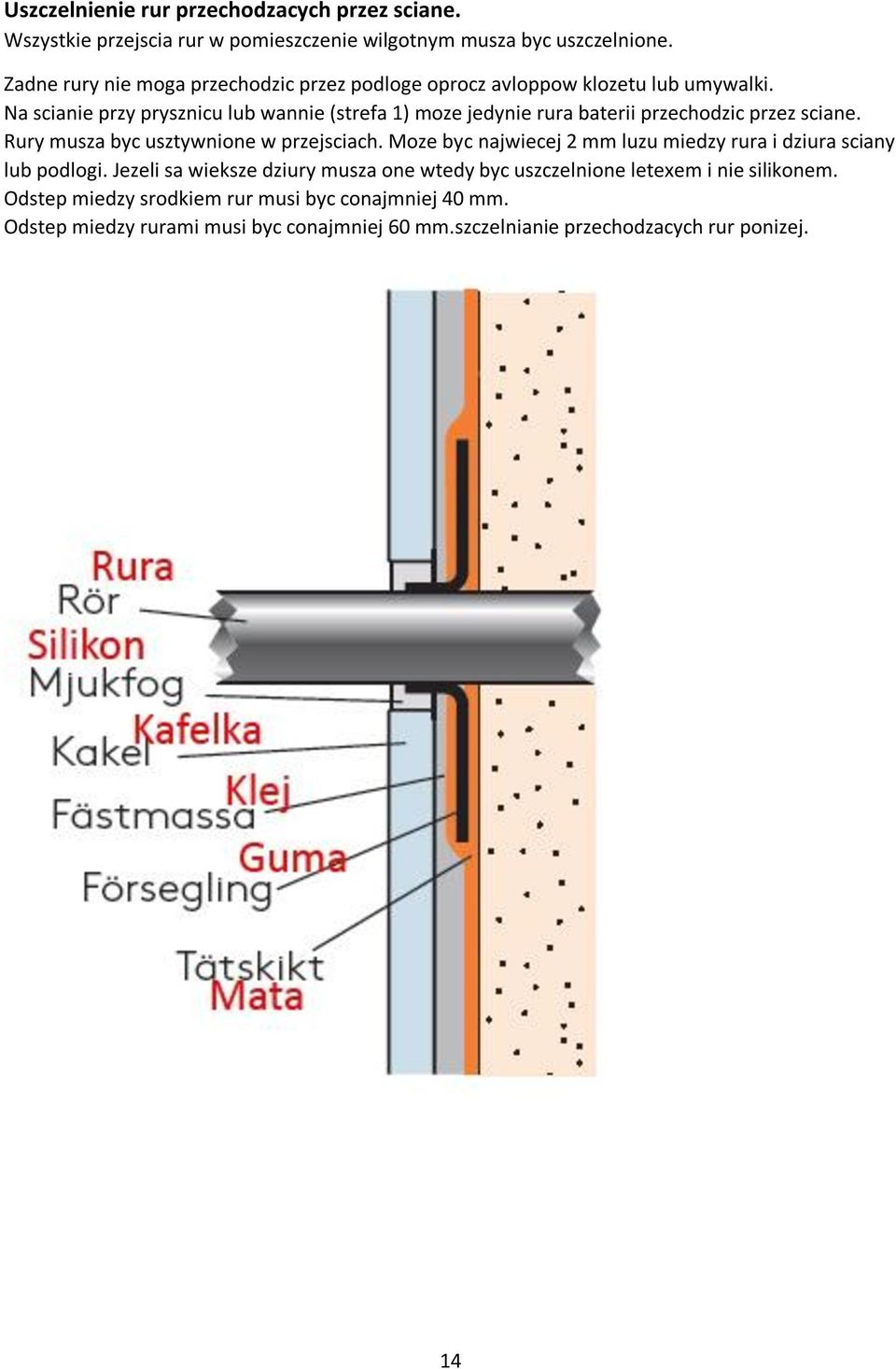

14 Uszczelnienie rur przechodzacych przez sciane. Wszystkie przejscia rur w pomieszczenie wilgotnym musza byc uszczelnione. Zadne rury nie moga przechodzic przez podloge oprocz avloppow klozetu lub umywalki. Na scianie przy prysznicu lub wannie (strefa 1) moze jedynie rura baterii przechodzic przez sciane. Rury musza byc usztywnione w przejsciach. Moze byc najwiecej 2 mm luzu miedzy rura i dziura sciany lub podlogi. Jezeli sa wieksze dziury musza one wtedy byc uszczelnione letexem i nie silikonem. Odstep miedzy srodkiem rur musi byc conajmniej 40 mm. Odstep miedzy rurami musi byc conajmniej 60 mm.szczelnianie przechodzacych rur ponizej. 14

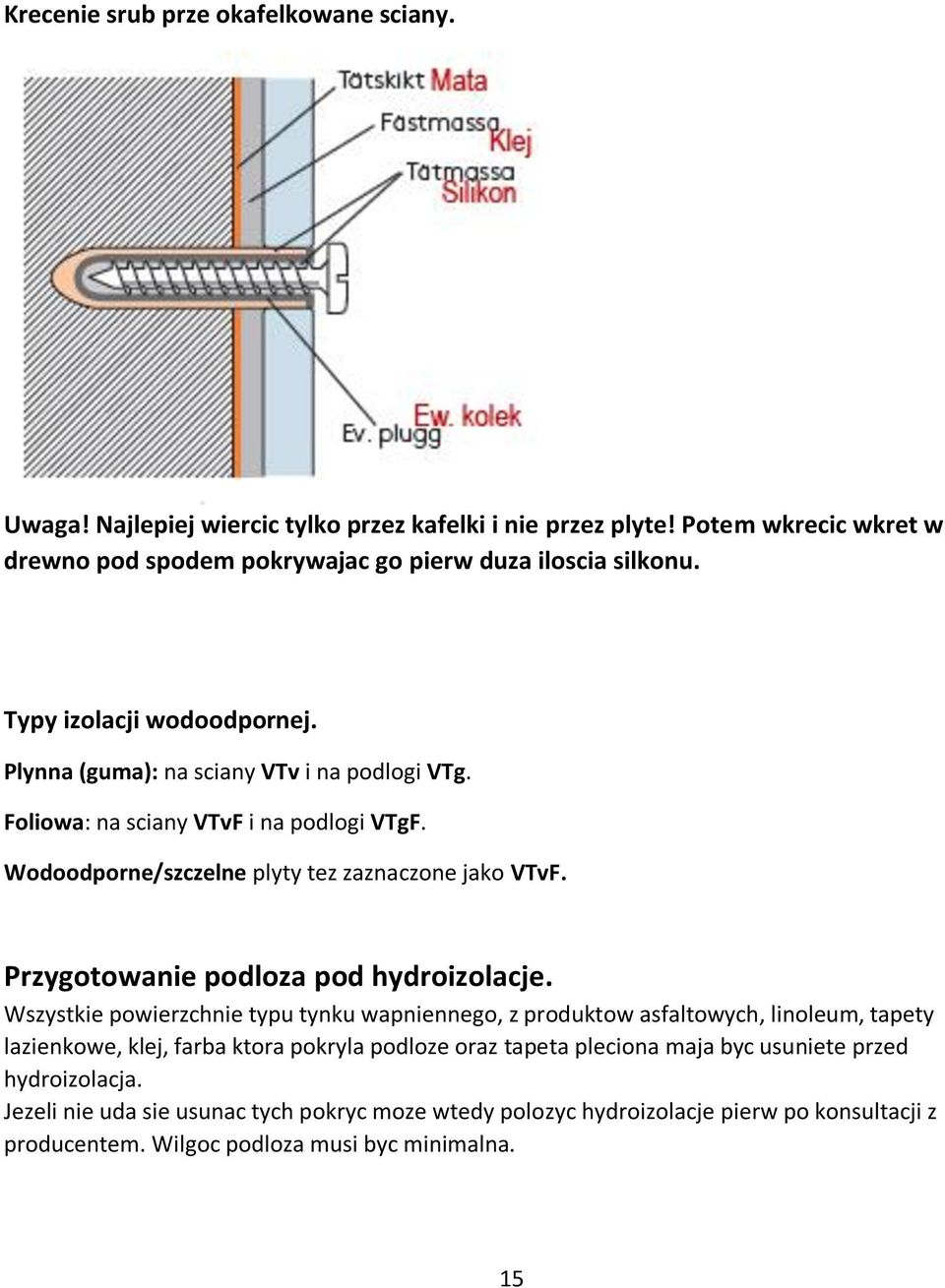

15 Krecenie srub prze okafelkowane sciany. Uwaga! Najlepiej wiercic tylko przez kafelki i nie przez plyte! Potem wkrecic wkret w drewno pod spodem pokrywajac go pierw duza iloscia silkonu. Typy izolacji wodoodpornej. Plynna (guma): na sciany VTv i na podlogi VTg. Foliowa: na sciany VTvF i na podlogi VTgF. Wodoodporne/szczelne plyty tez zaznaczone jako VTvF. Przygotowanie podloza pod hydroizolacje. Wszystkie powierzchnie typu tynku wapniennego, z produktow asfaltowych, linoleum, tapety lazienkowe, klej, farba ktora pokryla podloze oraz tapeta pleciona maja byc usuniete przed hydroizolacja. Jezeli nie uda sie usunac tych pokryc moze wtedy polozyc hydroizolacje pierw po konsultacji z producentem. Wilgoc podloza musi byc minimalna. 15

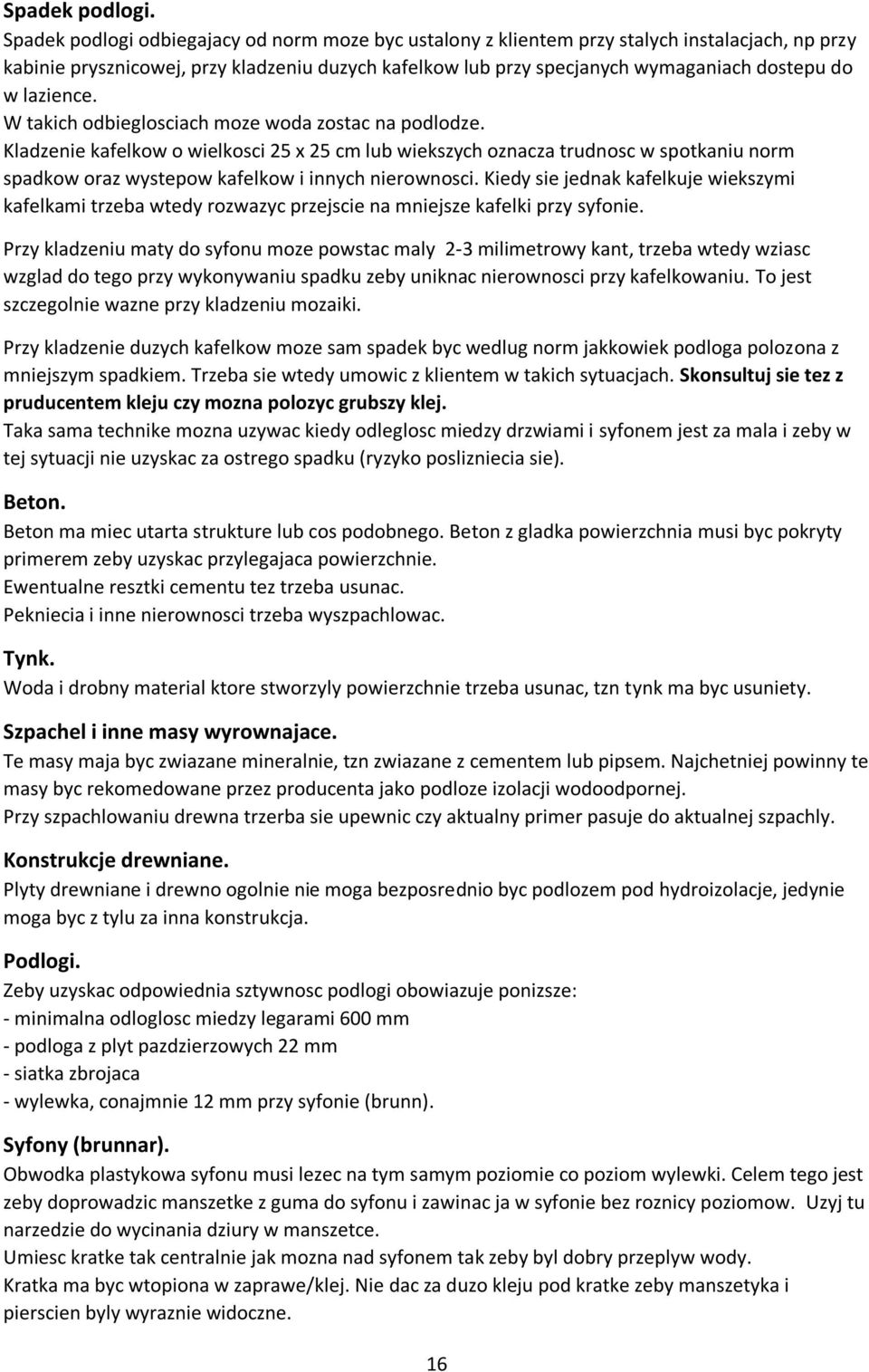

16 Spadek podlogi. Spadek podlogi odbiegajacy od norm moze byc ustalony z klientem przy stalych instalacjach, np przy kabinie prysznicowej, przy kladzeniu duzych kafelkow lub przy specjanych wymaganiach dostepu do w lazience. W takich odbieglosciach moze woda zostac na podlodze. Kladzenie kafelkow o wielkosci 25 x 25 cm lub wiekszych oznacza trudnosc w spotkaniu norm spadkow oraz wystepow kafelkow i innych nierownosci. Kiedy sie jednak kafelkuje wiekszymi kafelkami trzeba wtedy rozwazyc przejscie na mniejsze kafelki przy syfonie. Przy kladzeniu maty do syfonu moze powstac maly 2-3 milimetrowy kant, trzeba wtedy wziasc wzglad do tego przy wykonywaniu spadku zeby uniknac nierownosci przy kafelkowaniu. To jest szczegolnie wazne przy kladzeniu mozaiki. Przy kladzenie duzych kafelkow moze sam spadek byc wedlug norm jakkowiek podloga polozona z mniejszym spadkiem. Trzeba sie wtedy umowic z klientem w takich sytuacjach. Skonsultuj sie tez z pruducentem kleju czy mozna polozyc grubszy klej. Taka sama technike mozna uzywac kiedy odleglosc miedzy drzwiami i syfonem jest za mala i zeby w tej sytuacji nie uzyskac za ostrego spadku (ryzyko poslizniecia sie). Beton. Beton ma miec utarta strukture lub cos podobnego. Beton z gladka powierzchnia musi byc pokryty primerem zeby uzyskac przylegajaca powierzchnie. Ewentualne resztki cementu tez trzeba usunac. Pekniecia i inne nierownosci trzeba wyszpachlowac. Tynk. Woda i drobny material ktore stworzyly powierzchnie trzeba usunac, tzn tynk ma byc usuniety. Szpachel i inne masy wyrownajace. Te masy maja byc zwiazane mineralnie, tzn zwiazane z cementem lub pipsem. Najchetniej powinny te masy byc rekomedowane przez producenta jako podloze izolacji wodoodpornej. Przy szpachlowaniu drewna trzerba sie upewnic czy aktualny primer pasuje do aktualnej szpachly. Konstrukcje drewniane. Plyty drewniane i drewno ogolnie nie moga bezposrednio byc podlozem pod hydroizolacje, jedynie moga byc z tylu za inna konstrukcja. Podlogi. Zeby uzyskac odpowiednia sztywnosc podlogi obowiazuje ponizsze: - minimalna odloglosc miedzy legarami 600 mm - podloga z plyt pazdzierzowych 22 mm - siatka zbrojaca - wylewka, conajmnie 12 mm przy syfonie (brunn). Syfony (brunnar). Obwodka plastykowa syfonu musi lezec na tym samym poziomie co poziom wylewki. Celem tego jest zeby doprowadzic manszetke z guma do syfonu i zawinac ja w syfonie bez roznicy poziomow. Uzyj tu narzedzie do wycinania dziury w manszetce. Umiesc kratke tak centralnie jak mozna nad syfonem tak zeby byl dobry przeplyw wody. Kratka ma byc wtopiona w zaprawe/klej. Nie dac za duzo kleju pod kratke zeby manszetyka i pierscien byly wyraznie widoczne. 16

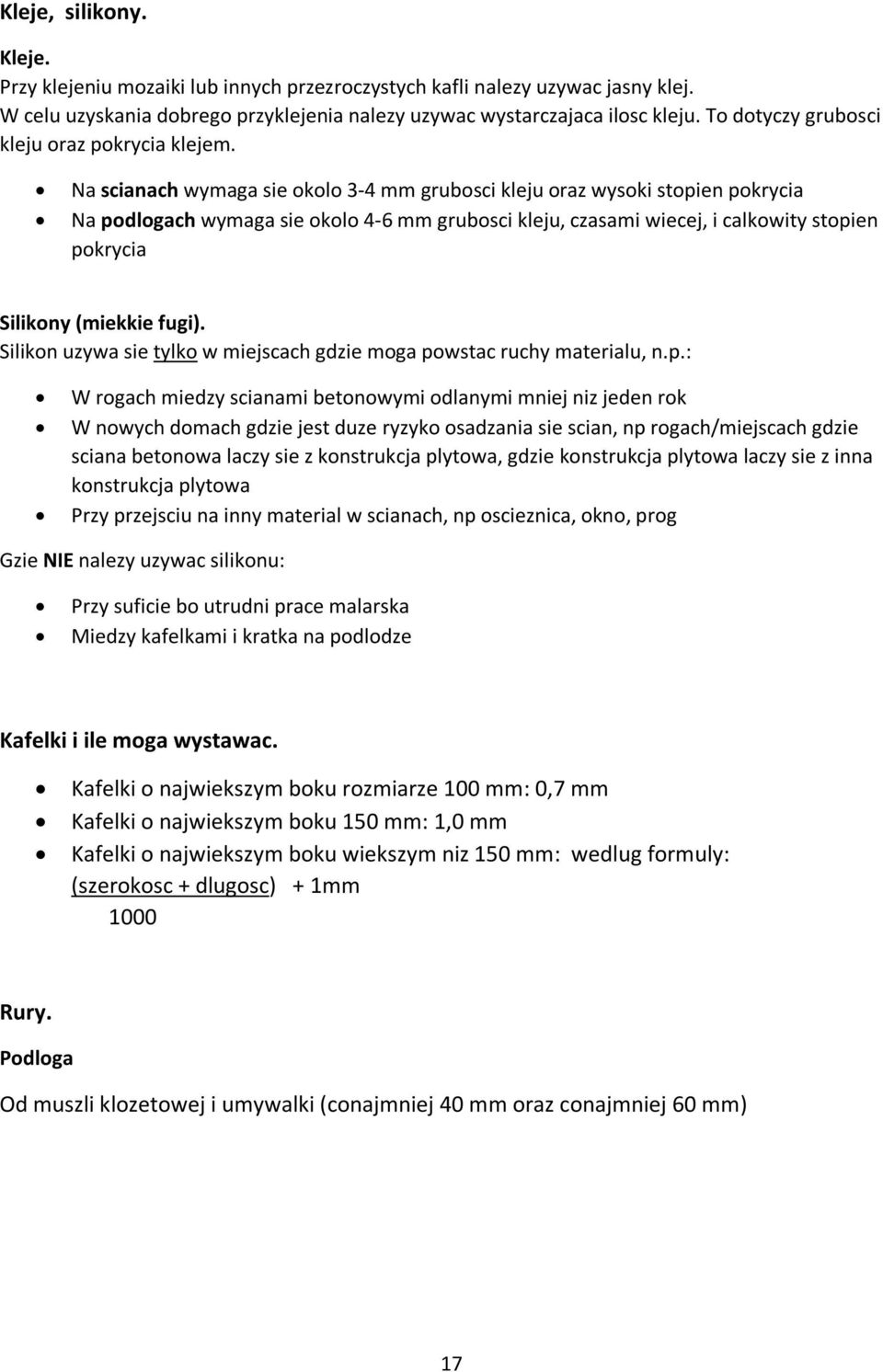

17 Kleje, silikony. Kleje. Przy klejeniu mozaiki lub innych przezroczystych kafli nalezy uzywac jasny klej. W celu uzyskania dobrego przyklejenia nalezy uzywac wystarczajaca ilosc kleju. To dotyczy grubosci kleju oraz pokrycia klejem. Na scianach wymaga sie okolo 3-4 mm grubosci kleju oraz wysoki stopien pokrycia Na podlogach wymaga sie okolo 4-6 mm grubosci kleju, czasami wiecej, i calkowity stopien pokrycia Silikony (miekkie fugi). Silikon uzywa sie tylko w miejscach gdzie moga powstac ruchy materialu, n.p.: W rogach miedzy scianami betonowymi odlanymi mniej niz jeden rok W nowych domach gdzie jest duze ryzyko osadzania sie scian, np rogach/miejscach gdzie sciana betonowa laczy sie z konstrukcja plytowa, gdzie konstrukcja plytowa laczy sie z inna konstrukcja plytowa Przy przejsciu na inny material w scianach, np oscieznica, okno, prog Gzie NIE nalezy uzywac silikonu: Przy suficie bo utrudni prace malarska Miedzy kafelkami i kratka na podlodze Kafelki i ile moga wystawac. Kafelki o najwiekszym boku rozmiarze 100 mm: 0,7 mm Kafelki o najwiekszym boku 150 mm: 1,0 mm Kafelki o najwiekszym boku wiekszym niz 150 mm: wedlug formuly: (szerokosc + dlugosc) + 1mm 1000 Rury. Podloga Od muszli klozetowej i umywalki (conajmniej 40 mm oraz conajmniej 60 mm) 17

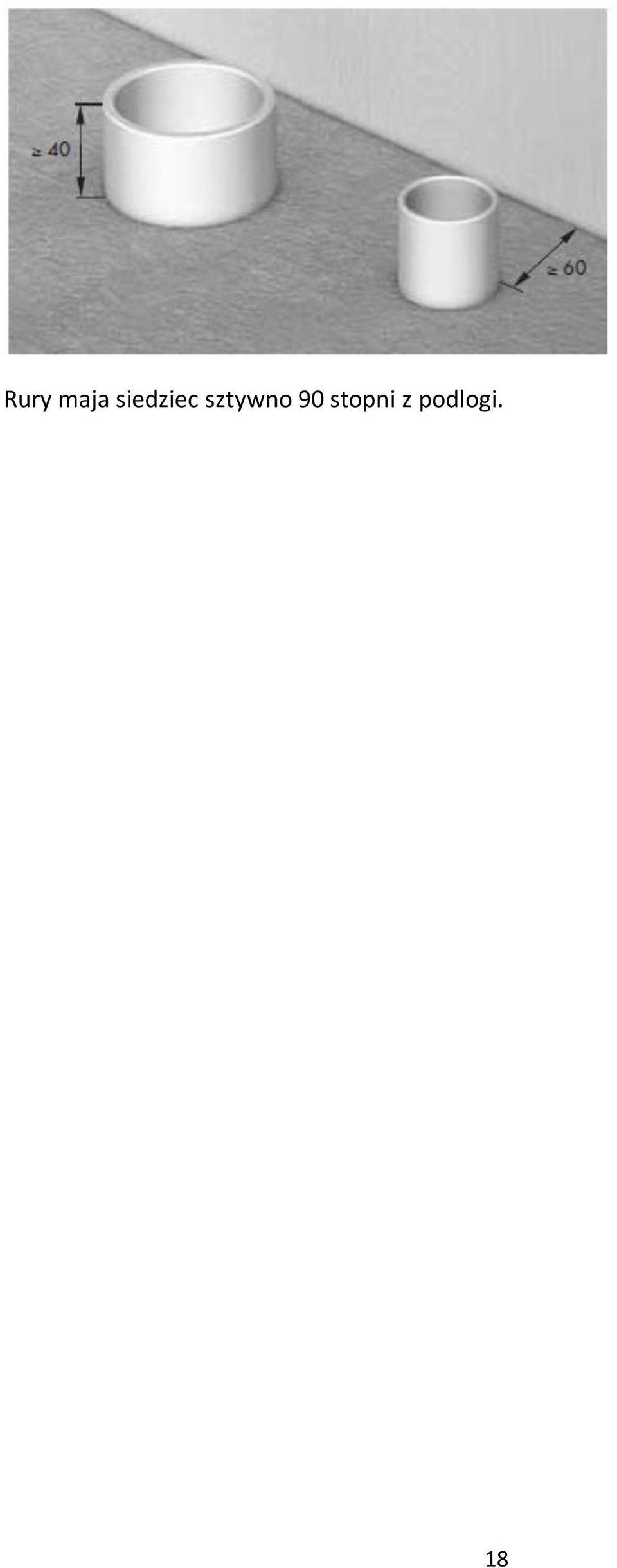

18 Rury maja siedziec sztywno 90 stopni z podlogi. 18
