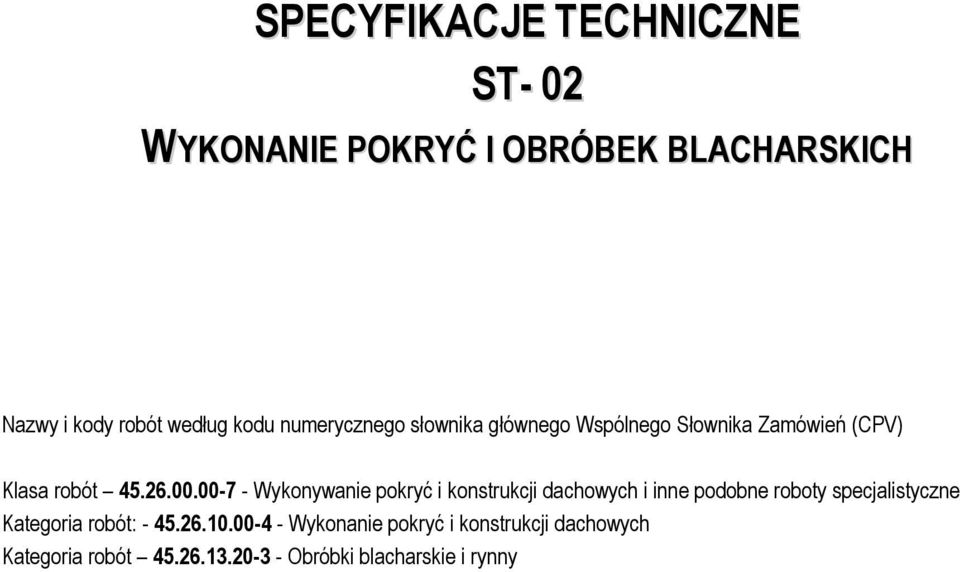

1 SPECYFIKACJE TECHNICZNE ST- 02 WYKONANIE POKRYĆ I OBRÓBEK BLACHARSKICH Nazwy i kody robót według kodu numerycznego słownika głównego Wspólnego Słownika Zamówień (CPV) Klasa robót Wykonywanie pokryć i konstrukcji dachowych i inne podobne roboty specjalistyczne Kategoria robót: Wykonanie pokryć i konstrukcji dachowych Kategoria robót Obróbki blacharskie i rynny

2 Spis treści 1. CZĘŚĆ OGÓLNA PRZEDMIOT SPECYFIKACJI TECHNICZNEJ ZAKRES ROBÓT OBJĘTYCH SPECYFIKACJĄ OKREŚLENIA PODSTAWOWE OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH WYMAGANIA OGÓLNE WYMAGANIA SZCZEGÓŁOWE WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH WYMAGANIA OGÓLNE WYMAGANIA OGÓLNE DLA PODKŁADÓW POKRYCIA DACHOWE PAPĄ TERMOZGRZEWALNĄ URZĄDZENIA DO ODPROWADZANIA WÓD OPADOWYCH OBRÓBKI BLACHARSKIE KONTROLA BADANIA I ODBIÓR WYROBÓW ORAZ ROBÓT BUDOWLANYCH ZASADY KONTROLI JAKOŚCI ROBÓT WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT ODBIÓR ROBÓT BUDOWLANYCH OGÓLNE WYMAGANIA ODBIORU ROBÓT POKRYWCZYCH SPOSOBY ROZLICZENIA ROBÓT DOKUMENTY ODNIESIENIA NORMY: INNE DOKUMENTY I INSTRUKCJE str. nr 1

3 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot Specyfikacji technicznej Przedmiotem niniejszej ST są wymagania dotyczące wykonania pokryć dachowych i obróbek blacharskich przewidzianych do wykonania w ramach robót budowlanych przy realizacji pn.: Remont pomieszczeń biurowych, wymiana okien połaciowych i obróbek blacharskich oraz wymiana, demontaŝ i remont rur spustowych w budynku Sądu Okręgowego przy Al. Wojska Polskiego 56 w Jeleniej Górze Zakres stosowania Specyfikacji technicznej Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu robót wymienionych w punkcie 1.3. Specyfikacja dotyczy wszystkich czynności mających na celu wykonanie pokryć papowych, obróbek blacharskich oraz rynien i rur spustowych. Przedmiotem opracowania jest określenie wymagań odnośnie właściwości materiałów, wymagań w zakresie przygotowania podkładów i sposobów ich oceny, wymagań dotyczących wykonania pokryć oraz ich odbiorów. Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewność, Ŝe podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania wynikających z doświadczenia oraz uznanych reguł i zasad sztuki budowlanej Zakres robót objętych Specyfikacją Ustalenia zawarte w niniejszej specyfikacji dotyczą, obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie: pokrycia dachowego, obróbek blacharskich, urządzeń do odprowadzania wód opadowych, Przedmiotowe roboty dotyczą pracy wykonywanych w budynku istniejącym Określenia podstawowe Określenia podane w niniejszej ST są zgodne z ustawą Prawa budowlanego, wydanymi do niej rozporządzeniami wykonawczymi, nomenklaturą Polskich Norm, aprobat technicznych oraz określeniami podanymi w ST Wymagania ogólne 1.5. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową, ST i obowiązującymi normami i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne. Roboty naleŝy wykonywać na podstawie dokumentacji projektowej i szczegółowej specyfikacji technicznej wykonania i odbioru robót pokrywczych, opracowanych dla konkretnego przedmiotu zamówienia. 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST Wymagania ogólne str. nr 2

4 Zastosowane materiały do wykonywania pokryć dachowych powinny odpowiadać polskim normom i posiadać miedzy innymi: aprobaty techniczne ITB dopuszczające materiał do stosowania w budownictwie Certyfikat lub Deklaracje Zgodności z Aprobatą Techniczną lub PN Certyfikat na znak bezpieczeństwa Certyfikat zgodności ze zharmonizowaną norma europejską wprowadzona do zbioru norm polskich Na opakowaniach powinien znajdować się termin przydatności do stosowania Wszystkie materiały muszą uzyskać aprobatę Inspektora nadzoru. Podstawowymi materiałami są: Papa termozgrzewalna wierzchniego krycia, Obróbki blacharskie z blachy tytanowo-cynkowej o gr. 0,07 mm Elementy odwodnienia dachu z blachy tytanowo-cynkowej Wszystkie materiały do pokryć dachowych powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz według odpowiednich norm wyrobu. Przyjęcie materiałów i wyrobów na budowę powinno być potwierdzane wpisem do dziennika budowy Wymagania szczegółowe Papy Papa termozgrzewalna wierzchniego krycia Wymagania podstawowe: nierozprzestrzeniająca ognia NRO grubość 4,5 ±0,2 mm posypka wierzchnia w kolorze szarym Blacha Blacha stalowa tytanowo-cynkowa płaska. Wymagania wg normy PN-61/B-10245, PN-73/H Rynny i rury spustowe System odwodnienia dachu z blachy tytanowo-cynkowej. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN Ogólne wymagania dotyczące sprzętu podano w Specyfikacji ST Wymagania ogólne". Roboty naleŝy wykonywać ręcznie lub przy uŝyciu specjalistycznych narzędzi. Wykonawca jest zobowiązany uŝywać takich narzędzi, które nie spowodują niekorzystnego wpływu na jakość materiałów i wykonywanych robót oraz będą przyjazne dla środowiska. Roboty naleŝy wykonywać przy uŝyciu sprawnego technicznie sprzętu, przeznaczonego dla realizacji robót zgodnie z załoŝoną technologią Ŝurawia wieŝowego lub dźwigu samochodowego, którego parametry techniczne jak udźwig, wysięg, wysokość podnoszenia itp. są dostosowane do rodzaju montowanego prefabrykatu. UŜyty do montaŝu sprzęt mechaniczny powinien spełniać następujące warunki: posiadać udźwig przy wymaganym wysięgu większy o około 5% od maksymalnej masy montowanego prefabrykatu wraz z osprzętem (zawiesia, chwytaki itp., posiadać wysokość podnoszenia ładunku wyŝszą co najmniej 1,0 m od górnej krawędzi najwyŝej montowanego str. nr 3

5 prefabrykatu. Urządzenia pomocnicze do montaŝu, jak zawiesia, rozpory, łączniki, konduktory, drabinki, rusztowania itp., powinny odpowiadać wymaganiom ustalonym w projekcie organizacji montaŝu i spełniać następujące wymagania: wytrzymałość elementów konstrukcyjnych poszczególnych urządzeń pomocniczych powinna być dostosowana do przenoszonych obciąŝeń z uwzględnieniem odpowiednich współczynników przeciąŝenia i współczynników materiałowych, konstrukcja urządzeń montaŝowych powinna zapewniać ich maksymalną uniwersalność zastosowania do montaŝu róŝnych rodzajów prefabrykatów, niezaleŝnie od ich wielkości wysokości kondygnacji, obsługa urządzeń pomocniczych nie powinna być skomplikowana, wszystkie urządzenia pomocnicze powinny być zaopatrzone w tabliczki z podanymi wartościami udźwigu lub obciąŝenia. Urządzenia nietypowe powinny być wykonane w oparciu o obliczenia statyczne i rysunki techniczne zatwierdzone przez właściwy nadzór techniczny. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU Ogólne wymagania dotyczące transportu podano w Specyfikacji ST Wymagania ogólne". Załadunek, transport, rozładunek i składowanie materiałów do wykonania warstw ochronnych powinny odbywać się tak, aby zachować ich dobry stan techniczny. Materiały powinny być pakowane, przechowywane i transportowane w sposób wskazany w normach państwowych lub świadectwach ITB. Wykonawca obowiązany jest posiadać na budowie pełną dokumentację dotycząca składowanych na budowie materiałów przeznaczonych do wykonywania pokryć dachowych. Wykonawca jest zobowiązany do stosowania takich środków transportu, które nie wpłyną niekorzystnie na jakość robót i właściwości przewoŝonych materiałów. Przy ruchu po drogach publicznych środki transportowe muszą spełniać wymagania przepisów ruchu drogowego. Materiały powinny być składowane starannie na suchym podkładzie, w pomieszczeniach krytych i zamkniętych. Na stanowisku roboczym odkrytym materiały te naleŝy układać na podkładzie z desek lub płyt betonowych i przykrywać szczelnie brezentem lub folią Transport i składowanie materiałów bitumicznych Rolki papy naleŝy przechowywać w pomieszczeniach krytych, chroniących papę przed zawilgoceniem, działaniem promieni słonecznych i z dala od grzejników. Rolki naleŝy ustawiać w stosy w pozycji stojącej w jednej warstwie. Stosy powinny zawierać nie więcej niŝ 1200 rolek, a odległość między stosami powinna wynosić nie mniej niŝ 80 cm. Transport materiałów izolacyjnych naleŝy wykonywać zgodnie z wymogami aktualnej normy. Środki transportu powinny zabezpieczać załadowane wyroby przed wpływami atmosferycznymi. Rolki papy naleŝy przewozić krytymi środkami transportu, ładowane w jednej warstwie, w pozycji stojącej obok siebie bez luzu, zabezpieczone przed przewróceniem się i uszkodzeniem. Do transportu papy i mas bitumicznych stosować: Samochód skrzyniowy o ładowności 5-10 ton Samochód dostawczy 0,9 ton Ciągnik kołowy z przyczepa str. nr 4

6 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH 5.1. Wymagania ogólne Ogólne wymagania dotyczące wykonania robót podano w Specyfikacji ST Wymagania ogólne" Wymagania ogólne dla podkładów PodłoŜa przeznaczone pod pokrycia z pap zgrzewalnych muszą spełniać kilka podstawowych wymogów: pochylenie płaszczyzny połaci dachowych z desek, powinno być dostosowane do rodzaju pokrycia, zgodnie z wymaganiami PN-B-02361:1999, równość powierzchni podkładu powinna być taka, aby prześwit pomiędzy powierzchnią podkładu a łatą kontrolną o długości 3 m był nie większy niŝ 5 mm w kierunku prostopadłym do spadku i nie większy niŝ 10 mm w kierunku równoległym do spadku (pochylenia połaci dachowej), wymagana jest odpowiednia sztywność i wytrzymałość podłoŝa zapewniająca przeniesienie występujących obciąŝeń w czasie robót i w czasie eksploatacji dachu, wymagana jest równość podłoŝa, co ma istotny wpływ na prawidłowy spływ wody, przyczepność papy do podłoŝa i estetykę wykonania pokrycia, podłoŝe powinno być suche i czyste, bez luźnych ziaren, kurzu itp. Podkład powinien być zdylatowany w miejscach dylatacji konstrukcyjnych oraz powinien mieć odpowiednie uformowanie w styku z elementami wystającymi ponad powierzchnie pokrycia. Szerokość szczelin dylatacyjnych powinna wynosić mm a szczelin obwodowych około 20 mm. Szczeliny dylatacyjne i obwodowe powinny być wypełnione materiałem elastycznym lub kitem asfaltowym. Równość płaszczyzny połaci z powinna być analogiczna jak dla powierzchni deskowania (podkładu płaskiego) 5.3. Pokrycia dachowe papą termozgrzewalną PodłoŜa z płyt izolacji termicznej pod pokrycie papą Wymagana jest taka wytrzymałość oraz sztywność podłoŝy, aby pod wpływem przewidywanych nacisków zewnętrznych nie następowały uszkodzenia pokrycia. Wymagania te spełnione są przez: płyty z wełny mineralnej twardej dopuszczonej pod bezpośrednie krycie papą, innego rodzaju płyty termoizolacyjne dopuszczone do stosowania pod bezpośrednie krycie papą. Przed przystąpieniem do układania płyt naleŝy sprawdzić prawidłowość spadków oraz wykonać wszystkie poprzedzające roboty typu: montaŝ okien do doświetleń dachów płaskich PodłoŜe z płyt izolacji termicznej powinno być zabezpieczone przed zawilgoceniem (np. przelotne opady) przez niezwłoczne ułoŝenie na nim co najmniej jednej warstwy papy Pokrycie papą termozgrzewalną Przed wykonywaniem pokrycia dachowego z papy termozgrzewalnej powinny być wykonane wszelkie obróbki blacharskie na okapach, zlewach i kominach. Przed przystąpieniem do wykonywania nowego pokrycia lub remontu starego trzeba zapoznać się ze stanem dachu i dokonać wyboru odpowiednich materiałów oraz zdecydować o konieczności wentylacji (szczególnie przy remoncie starych pokryć papowych). Przed przystąpieniem do prac naleŝy dokonać pomiarów połaci dachowej, sprawdzić poziomy osadzenia wpustów dachowych, wielkość spadków dachu oraz ilość przerw dylatacyjnych i na tej podstawie precyzyjnie rozplanować rozłoŝenie poszczególnych pasów papy na powierzchni dachu. Wskazane jest wykonanie podręcznego projektu pokrycia z rozplanowaniem pasów papy szczególnie przy bardziej skomplikowanych kształtach dachu. Dokładne zaplanowanie prac pozwoli na optymalne wykorzystanie materiałów. Prace z uŝyciem pap asfaltowych zgrzewalnych moŝna prowadzić w temperaturze nie niŝszej niŝ: str. nr 5

7 > 0 C w przypadku pap modyfikowanych SBS, > +5 C w przypadku pap oksydowanych. Temperatury stosowania pap zgrzewalnych moŝna obniŝyć pod warunkiem, Ŝe rolki będą magazynowane w pomieszczeniach ogrzewanych (ok. +20ˇC) i wynoszone na dach bezpośrednio przed zgrzaniem Nie naleŝy prowadzić prac dekarskich w przypadku mokrej powierzchni dachu, jej oblodzenia, podczas opadów atmosferycznych oraz przy silnym wietrze. Roboty dekarskie rozpoczyna się od osadzenia dybli drewnianych, rynhaków i innego oprzyrządowania, a takŝe od wstępnego wykonania obróbek detali dachowych (ogniomurów, kominów, świetlików itp.) z zastosowaniem papy zgrzewalnej podkładowej. Przy małych pochyleniach dachu do 10% papy naleŝy układać pasami równoległymi do okapu, przy większych spadkach pasami prostopadłymi do okapu (z uwagi na spowodowaną duŝą masą moŝliwość osuwania się układanych pasów podczas zgrzewania). Minimalny spadek dachu powinien być taki, aby nawet po ugięciu elementów konstrukcyjnych umoŝliwiał skuteczne odprowadzenie wody. Z tego teŝ względu nachylenie połaci dachowej nie powinno być mniejsze niŝ 1%, ale zaleca się, aby tam gdzie jest to moŝliwe przewidzieć większe spadki. Przed ułoŝeniem papy naleŝy ją rozwinąć w miejscu, w którym będzie zgrzewana, a następnie po przymiarce (z uwzględnieniem zakładu) i ewentualnym koniecznym przycięciu zwinąć ją z dwóch końców do środka. Miejsca zakładów na ułoŝonym wcześniej pasie papy (z którym łączona będzie rozwijana rolka) naleŝy podgrzać palnikiem i przeciągnąć szpachelką w celu wtopienia posypki na całej szerokości zakładu (12-15 cm). Zasadnicza operacja zgrzewania polega na rozgrzaniu palnikiem podłoŝa oraz spodniej warstwy papy aŝ do momentu zauwaŝalnego wypływu asfaltu z jednoczesnym powolnym i równomiernym rozwijaniem rolki. Pracownik wykonuje tę czynność, cofając się przed rozwijaną rolką. Miarą jakości zgrzewu jest wypływ masy asfaltowej o szerokości 0,5-1,0 cm na całej długości zgrzewu. W przypadku gdy wypływ nie pojawi się samoistnie wzdłuŝ brzegu rolki, naleŝy docisnąć zakład, uŝywając wałka dociskowego z silikonową rolką. Siłę docisku rolki do papy naleŝy tak dobrać, aby pojawił się wypływ masy o Ŝądanej szerokości. Silny wiatr lub zmienna prędkość przesuwania rolki moŝe powodować zbyt duŝy lub niejednakowej szerokości wypływ masy. Brak wypływu masy asfaltowej świadczy o niefachowym zgrzaniu papy. Arkusze papy naleŝy łączyć ze sobą na zakłady: > podłuŝny 8 lub 10 cm, > poprzeczny cm Zakłady powinny być wykonywane zgodnie z kierunkiem spływu wody i zgodnie z kierunkiem najczęściej występujących w okolicy wiatrów. Zakłady naleŝy wykonywać ze szczególną starannością. Po ułoŝeniu kilku rolek i ich wystudzeniu naleŝy sprawdzić prawidłowość wykonania zgrzewów. Miejsca źle zgrzane naleŝy podgrzać (po uprzednim odchyleniu papy) i ponownie skleić. Wypływy masy asfaltowej moŝna posypać posypką w kolorze pokrycia w celu poprawienia estetyki dachu. W poszczególnych warstwach arkusze papy powinny być przesunięte względem siebie tak aby zakłady (zarówno podłuŝne, jak i poprzeczne) nie pokrywały się. Aby uniknąć zgrubień papy na zakładach, zaleca się przycięcie naroŝników układanych pasów papy leŝących na spodzie zakładu pod kątem 45. Wokół kominów za pomocą kleju bitumicznego naleŝy zamocować izokliny. Pas tynku (szer. 20 cm) nad izoklinem zagruntować preparatem gruntującym bitumicznym. Na izoklin wkleić pas papy podkładowej szer. ok. 50 cm (typ I) z wywinięciem na komin i połać po 15 cm. podobne wywinięcie na komin ale o szer. 20 cm musi być wykonane z papy nawierzchniowej (typ II). Papę nawierzchniową zakańczamy na pow. komina listwą dociskową dodatkowo uszczelnioną klejem bitumicznym Urządzenia do odprowadzania wód opadowych Rynnę miedzianą wyprostować i umocować na nowych uchwytach, rozstawionych w odstępach nie większych niŝ 50 cm. Rury spustowe z blachy tytanowo-cynkowej wykonane z pojedynczych członów odpowiadających długości arkusza blachy i składane w elementy wieloczłonowe, sprawdzić luty w złączach poziomych; złącza powinny być lutowane na całej długości, str. nr 6

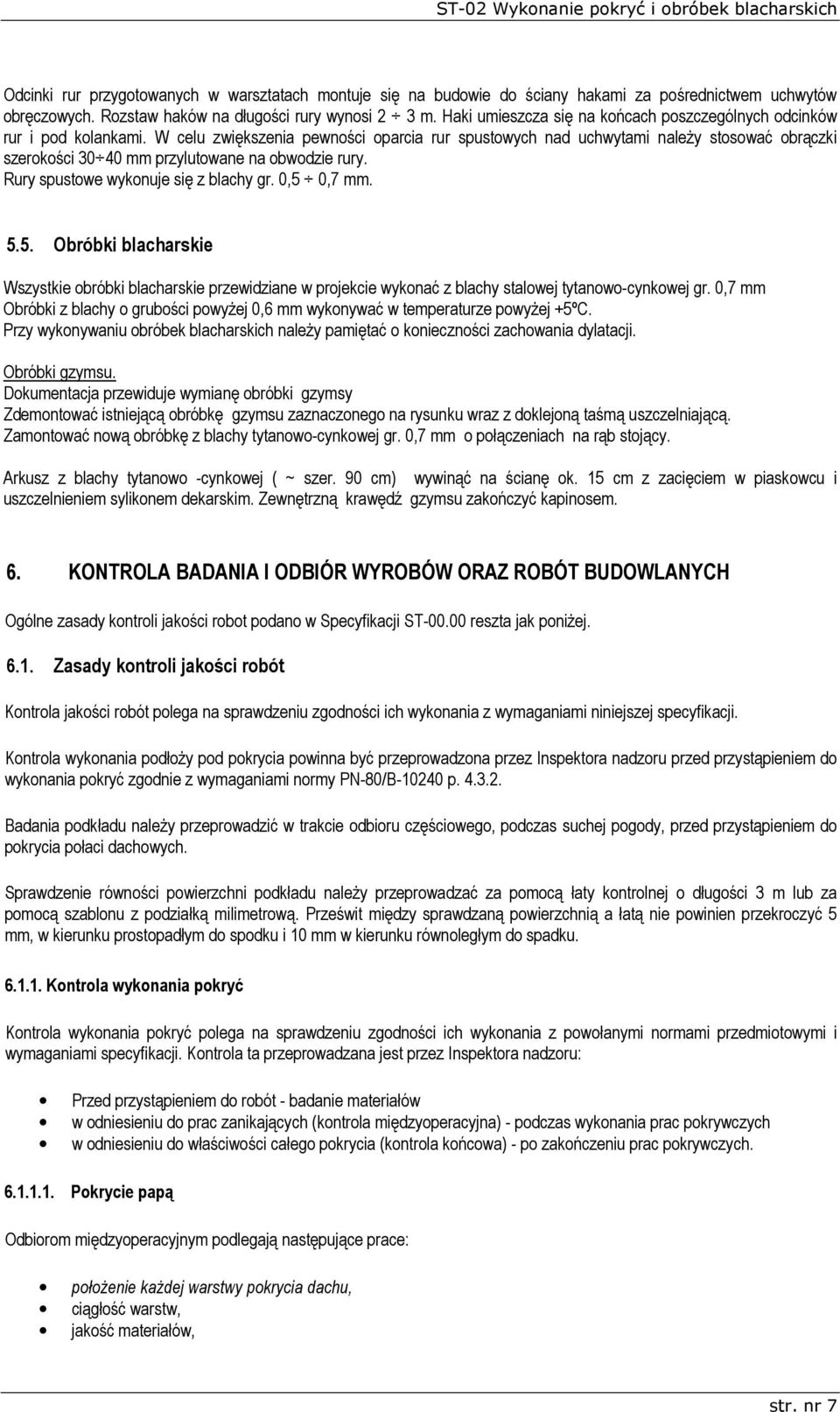

8 Odcinki rur przygotowanych w warsztatach montuje się na budowie do ściany hakami za pośrednictwem uchwytów obręczowych. Rozstaw haków na długości rury wynosi 2 3 m. Haki umieszcza się na końcach poszczególnych odcinków rur i pod kolankami. W celu zwiększenia pewności oparcia rur spustowych nad uchwytami naleŝy stosować obrączki szerokości mm przylutowane na obwodzie rury. Rury spustowe wykonuje się z blachy gr. 0,5 0,7 mm Obróbki blacharskie Wszystkie obróbki blacharskie przewidziane w projekcie wykonać z blachy stalowej tytanowo-cynkowej gr. 0,7 mm Obróbki z blachy o grubości powyŝej 0,6 mm wykonywać w temperaturze powyŝej +5ºC. Przy wykonywaniu obróbek blacharskich naleŝy pamiętać o konieczności zachowania dylatacji. Obróbki gzymsu. Dokumentacja przewiduje wymianę obróbki gzymsy Zdemontować istniejącą obróbkę gzymsu zaznaczonego na rysunku wraz z doklejoną taśmą uszczelniającą. Zamontować nową obróbkę z blachy tytanowo-cynkowej gr. 0,7 mm o połączeniach na rąb stojący. Arkusz z blachy tytanowo -cynkowej ( ~ szer. 90 cm) wywinąć na ścianę ok. 15 cm z zacięciem w piaskowcu i uszczelnieniem sylikonem dekarskim. Zewnętrzną krawędź gzymsu zakończyć kapinosem. 6. KONTROLA BADANIA I ODBIÓR WYROBÓW ORAZ ROBÓT BUDOWLANYCH Ogólne zasady kontroli jakości robot podano w Specyfikacji ST reszta jak poniŝej Zasady kontroli jakości robót Kontrola jakości robót polega na sprawdzeniu zgodności ich wykonania z wymaganiami niniejszej specyfikacji. Kontrola wykonania podłoŝy pod pokrycia powinna być przeprowadzona przez Inspektora nadzoru przed przystąpieniem do wykonania pokryć zgodnie z wymaganiami normy PN-80/B p Badania podkładu naleŝy przeprowadzić w trakcie odbioru częściowego, podczas suchej pogody, przed przystąpieniem do pokrycia połaci dachowych. Sprawdzenie równości powierzchni podkładu naleŝy przeprowadzać za pomocą łaty kontrolnej o długości 3 m lub za pomocą szablonu z podziałką milimetrową. Prześwit między sprawdzaną powierzchnią a łatą nie powinien przekroczyć 5 mm, w kierunku prostopadłym do spodku i 10 mm w kierunku równoległym do spadku Kontrola wykonania pokryć Kontrola wykonania pokryć polega na sprawdzeniu zgodności ich wykonania z powołanymi normami przedmiotowymi i wymaganiami specyfikacji. Kontrola ta przeprowadzana jest przez Inspektora nadzoru: Przed przystąpieniem do robót - badanie materiałów w odniesieniu do prac zanikających (kontrola międzyoperacyjna) - podczas wykonania prac pokrywczych w odniesieniu do właściwości całego pokrycia (kontrola końcowa) - po zakończeniu prac pokrywczych Pokrycie papą Odbiorom międzyoperacyjnym podlegają następujące prace: połoŝenie kaŝdej warstwy pokrycia dachu, ciągłość warstw, jakość materiałów, str. nr 7

9 prostolinijność rzędów pokrycia dachowego (badania naleŝy przeprowadzić kaŝdego trzech rzędach na kaŝdej połaci dachu), rozmieszczenie styków kaŝdego wielkości zakładów, równość pokrycia, szczelność pokrycia. Sprawdzenie wyglądu zewnętrznego pokrycia (nie ma dziur, pęknięć, zmarszczeń itp., Sprawdzenie wykończenia zgrzewów Sprawdzenie wytrzymałości na rozerwanie Odbiór kaŝdego etapu powinien być potwierdzony wpisem do dziennika budowy. Odbioru dokonuje Inspektor nadzoru na podstawie zgłoszenia Wykonawcy. 7. WYMAGANIA DOTYCZĄCE OBMIARU ROBÓT Ogólne zasady płatności podają ST Wymagania ogólne. Jednostką obmiaru jest: - m 2 (metr kwadrat) powierzchni połaci, bez doliczania zakładów i bez potrącania powierzchni niepokrytych, zajętych przez kominy, świetliki, wyłazy, okienka, przewody wentylacyjne itp. gdy kaŝda z nich jest mniejsza niŝ 1 m 2. Powierzchnie połaci oblicza się według powierzchni figur geometrycznych, utworzonych przez linie ograniczające połacie, jak: linie przecięcia dwóch sąsiednich połaci, linia przecięcia płaszczyzny połaci z płaszczyzną attyki, krawędź zewnętrzna deski okapowej; wykonanie obróbek blacharskich. - Rury spustowe - 1 m wykonanych rynien lub rur spustowych oraz w sztukach kształtki systemowe oraz wpusty dachowe. str. nr 8

10 8. ODBIÓR ROBÓT BUDOWLANYCH Ogólne zasady odbioru robót podano w ST Wymagania ogólne. Podstawę do odbioru wykonania robót stanowi stwierdzenie zgodności ich wykonania z dokumentacją projektową i zatwierdzonymi zmianami podanymi w dokumentacji powykonawczej Ogólne wymagania odbioru robót pokrywczych Roboty pokrywcze, jako roboty zanikające wymagają odbiorów częściowych. Badania w czasie odbioru częściowego naleŝy przeprowadzać dla tych robót, do których dostęp później jest niemoŝliwy lub utrudniony. Podstawę do odbioru robót pokrywczych stanowią następujące dokumenty: dokumentacja projektowa i dokumentacja powykonawcza. dziennik budowy z zapisem stwierdzającym odbiór częściowy podłoŝa oraz poszczególnych warstw lub fragmentów pokrycia, zapisy dotyczące wykonywania robót pokrywczych i rodzaju zastosowanych materiałów, protokoły odbioru materiałów i wyrobów, które powinny zawierać: stwierdzenie zgodności lub niezgodności wykonania robót pokrywczych z dokumentacją. spis dokumentacji przekazywanej inwestorowi. W skład tej dokumentacji powinien wchodzić program utrzymania pokrycia Odbiór częściowy Odbiór częściowy powinien obejmować sprawdzenie: zgodność z dokumentacją techniczną, podkładu, jakości zastosowanych materiałów, dokładności wykonania pokrycia, dokładności wykonania obróbek blacharskich i ich połączenia z pokryciem. sprawdzenie czy materiał izolacyjny nie uległ zawilgoceniu, równość pokrycia, szczelność pokrycia Dokonanie odbioru częściowego powinno być potwierdzone wpisem do dziennika budowy Odbiór końcowy Odbiór końcowy stanowi ostateczną ocenę rzeczywistego wykonania robót w odniesieniu do ich zakresu (ilości), jakości i zgodności z dokumentacją projektową. Odbiór ostateczny przeprowadza komisja powołana przez zamawiającego, na podstawie przedłoŝonych dokumentów, wyników badań oraz dokonanej oceny wizualnej. Wykonawca robót obowiązany jest przedłoŝyć komisji następujące dokumenty: dokumentację projektową z naniesionymi zmianami dokonanymi w toku wykonywania robót, szczegółowe specyfikacje techniczne ze zmianami wprowadzonymi w trakcie wykonywania robót, dziennik budowy i ksiąŝki obmiarów z zapisami dokonywanymi w toku prowadzonych robót, protokoły kontroli spisywane w trakcie wykonywania prac, dokumenty świadczące o dopuszczeniu do obrotu i powszechnego zastosowania uŝytych materiałów i wyrobów budowlanych, protokoły odbiorów robót ulegających zakryciu i odbiorów częściowych, Roboty pokrywcze powinny być odebrane, jeŝeli wszystkie wyniki badań są pozytywne, a dostarczone przez wykonawcę str. nr 9

11 dokumenty są kompletne i prawidłowe pod względem merytorycznym. JeŜeli chociaŝby jeden wynik badań był negatywny pokrycie nie powinno być odebrane. W takim przypadku naleŝy wybrać jedno z następujących rozwiązań: jeŝeli to moŝliwe naleŝy ustalić zakres prac korygujących, usunąć niezgodności pokrycia z wymaganiami określonymi w dokumentacji projektowej i specyfikacji technicznej (szczegółowej) i przedstawić je ponownie do odbioru, jeŝeli odchylenia od wymagań nie zagraŝają bezpieczeństwu UŜytkownika, trwałości i szczelności pokrycia zamawiający moŝe wyrazić zgodę na dokonanie odbioru końcowego z jednoczesnym obniŝeniem wartości wynagrodzenia w stosunku do ustaleń umownych, w przypadku, gdy nie są moŝliwe podane wyŝej rozwiązania wykonawca zobowiązany jest do usunięcia wadliwie wykonanych robót pokrywczych, wykonać je ponownie i powtórnie zgłosić do odbioru. W przypadku niekompletności dokumentów odbiór moŝe być dokonany po ich uzupełnieniu. Z czynności odbioru sporządza się protokół podpisany przez przedstawicieli zamawiającego i wykonawcy. Protokół powinien zawierać: ustalenia podjęte w trakcie prac komisji, wykaz wad i usterek ze wskazaniem sposobu ich usunięcia, stwierdzenie zgodności lub niezgodności wykonania pokrycia dachu. Protokół odbioru końcowego jest podstawą do dokonania rozliczenia końcowego pomiędzy zamawiającym a wykonawcą Odbiór robót pokrywczych Sprawdzenie wykonania obróbek okien z dokumentacją budowlaną Sprawdzenie przyklejenia papy do podłoŝa oraz do papy naleŝy przeprowadzić przez nacięcie i oderwanie paska papy szerokości nie większej niŝ 5 cm, z tym Ŝe pasek naleŝy naciąć nad miejscem przyklejenia papy Sprawdzenie mocowania papy podkładowej do podłoŝa Sprawdzenie szerokości zakładów papy naleŝy dokonać w trakcie odbiorów częściowych i końcowych przez pomiar szerokości zakładów w trzech dowolnych miejscach na kaŝde 3 okna. Sprawdzenie ułoŝenia warstw papy Sprawdzenie izolacji Jakości wykonanych robót na podstawie oględzin Odbiór obróbek blacharskich, rynien i rur spustowych Odbiór obróbek blacharskich, rynien i rur spustowych powinien obejmować: Sprawdzenie prawidłowości połączeń poziomych i pionowych. Sprawdzenie mocowania elementów do deskowania. wietrzników, okien do doświetleń dachów płaskich Sprawdzenie prawidłowości spadku rynny. Sprawdzenie szczelności połączeń rur spustowych z przewodami kanalizacyjnymi. Rury spustowe mogą być montowane po sprawdzeniu droŝności przewodów kanalizacyjnych Odbiór po upływie okresu rękojmi i gwarancji Celem odbioru po okresie rękojmi i gwarancji jest ocena stanu pokrycia dachu przy oknach do doświetleń dachów płaskich po uŝytkowaniu w tym okresie oraz ocena wykonywanych w tym okresie ewentualnych robót poprawkowych, związanych z usuwaniem zgłoszonych wad. Odbiór po upływie okresu rękojmi i gwarancji jest dokonywany na podstawie oceny wizualnej pokrycia, z uwzględnieniem zasad opisanych w pkt Odbiór ostateczny (końcowy)". Pozytywny wynik odbioru pogwarancyjnego jest podstawą do zwrotu kaucji gwarancyjnej, negatywny do ewentualnego dokonania potrąceń wynikających z obniŝonej jakości robót str. nr 10

12 Przed upływem okresu gwarancyjnego zamawiający powinien zgłosić wykonawcy wszystkie zauwaŝone wady w wykonanych robotach pokrywczych. 9. SPOSOBY ROZLICZENIA ROBÓT Ogólne zasady płatności podają ST Wymagania ogólne. Płatność naleŝy przyjmować na podstawie jednostek obmiarowych podanych w pkt. 7 zgodnie z obmiarem po odbiorze robót i oceną jakości robót, w oparciu o wyniki pomiarów. Cena jednostkowa za wykonanie 1,0 m 2 pokryć obejmuje: przygotowanie stanowiska roboczego zakup i dostarczenie materiałów do wykonania pokrycia, przygotowanie podkładów połoŝenie warstwy pokrycia oraz obróbek na Ŝądany wymiar wykonanie badań i testów zgodnie ze Specyfikacją, ustawienie i przestawienie drabin i rusztowań, odbiór i oczyszczenie podkładów pokrycie dachu z montaŝem przewidzianych w dokumentacji projektowej elementów systemowych pokrycia, usunięcie wad i usterek oraz naprawienie uszkodzeń powstałych w czasie robót pokrywczych, uporządkowanie stanowiska po robotach. Cena jednostkowa za wykonanie 1,0 m 2 obróbek blacharskich obejmuje: przygotowanie, zakup i dostarczenie materiałów do wykonania robót, zamontowanie i umocowanie obróbek w podłoŝu, zalutowanie połączeń. usunięcie wad i usterek oraz naprawienie uszkodzeń uporządkowanie stanowiska pracy. Cena jednostkowa za wykonanie 1,0 m rur spustowych obejmuje: przygotowanie, zakup i dostarczenie materiałów do wykonania robót, zmontowanie, umocowanie rynien i rur spustowych oraz zalutowanie połączeń usunięcie wad i usterek oraz naprawienie uszkodzeń uporządkowanie stanowiska pracy. 10. DOKUMENTY ODNIESIENIA Normy: PN-B-02361:1999 Pochylenia połaci dachowych. PN-89/B Papa asfaltowa na tekturze budowlanej. PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze. PN-91/B Papa asfaltowa zgrzewalna na osnowie zdwojonej przeszywanej z tkaniny szklanej i welonu szklanego PN-80/B Pokrycia dachowe z papy i powłok asfaltowych PN-EN 612+AC:1999 Rynny dachowe i rury spustowe z blachy. Definicje, podział i wymagania. PN-B-94702:1999 Dachy. Uchwyty stalowe ocynkowane do rynien półokrągłych. PN-61/B Roboty blacharskie budowlane z blachy stalowej ocynkowanej i cynkowej. Wymagania i badania techniczne przy odbiorze. PN-EN 13163:2004 Wyroby do izolacji cieplnej w budownictwie. Wyroby ze styropianu (EPS) produkowane fabrycznie. Specyfikacja. PN-B-02872:1998 Określanie stopnia rozprzestrzeniania ognia przez wyroby dachowe. PN-ISO 10456:1999 Izolacja cieplna. Materiały i wyroby budowlane. Określanie deklarowanych i obliczeniowych wartości cieplnych PN-EN 612:1999 Rynny dachowe i rury spustowe z blachy. Definicje, podział i wymagania PN-B-20130:2001 Wyroby do izolacji cieplnej w budownictwie. Płyty styropianowe (PS-E) pren988 Cynk i stopy cynku. Specyfikacja wyrobów płaskich, rolowych dla budownictwa PN-B-24002:1997 Asfaltowa emulsja anionowa str. nr 11

13 PN-B-24003:1997 PN-B-24004:1997 PN-B-24006:1997 PN-B-24620:1998 PN-74/B PN-74/B PN-B-24625:1998 PN-EN 13162:2002 Asfaltowa emulsja kationowa Masa asfaltowo-aluminiowa Masa asfaltowo-kauczukowa Lepiki, masy i roztwory asfaltowe stosowane na zimno Lepik asfaltowy stosowany na zimno Roztwór asfaltowy do gruntowania Lepik asfaltowy i asfaltowo - polimerowy z wypełniaczami stosowane na gorąco Wyroby do izolacji cieplnej w budownictwie. Wyroby z wełny mineralnej Inne dokumenty i instrukcje > Instrukcja producenta > Warunki techniczne wykonania i odbioru robót budowlanych - część C: zabezpieczenie i izolacje. zeszyt 1: Pokrycia dachowe. wydane przez ITB..:. Warszawa 2004 r. > Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881). > Instrukcje kontroli dokładności wykonania i montaŝu prefabrykatów wielkowymiarowych nr 195 ITB. str. nr 12
