ZAMAWIAJĄCY Instytut Chemii i Techniki Jądrowej Ul. Dorodna 16, Warszawa SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

Transkrypt

1 Instytut Chemii i Techniki Jądrowej, Budynek laboratoryjno biurowy nr2 Adres : ul. Dorodna 16 ZAMAWIAJĄCY Instytut Chemii i Techniki Jądrowej Ul. Dorodna 16, Warszawa SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Pokrycia dachowe Kod CPV CPV CPV ARCHITEKTURA IOSIS POLSKA Warszawa ul. Puławska 303, tel , fax KONSTRUKCJA IOSIS POLSKA Warszawa ul. Puławska 303, tel , fax INSTALACJE WEWNĘTRZNE IOSIS POLSKA Warszawa ul. Puławska 303, tel , fax Nr specyfikacji: SST-01 Data: LIPIEC 2010 r. Rewizja: A Nazwa pliku ICH_SST-01.doc

2 SPIS TREŚCI 1. WSTĘP PRZEDMIOT SZCZEGÓŁOWEJ SPECYFIKACJI TECHNICZNEJ (SST) UCZESTNICY PROCESU INWESTYCYJNEGO CHARAKTERYSTYKA PRZEDSIĘWZIĘCIA ZAKRES STOSOWANIA SST ZAKRES ROBÓT OBJĘTYCH ST SPIS SZCZEGÓŁOWYCH SPECYFIKACJI TECHNICZNYCH (SST) OKREŚLENIA PODSTAWOWE OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT...4 WYMOGI FORMALNE...4 WARUNKI ORGANIZACYJNE...4 DOKUMENTACJA WYKONAWCY MATERIAŁY PRZECHOWYWANIE I SKŁADOWANIE SPRZĘT WYWÓZ I UTYLIZACJA ODPADÓW WYKONANIE ROBÓT WARUNKI PRZYSTĄPIENIA DO ROBÓT ROBOTY ROZBIÓRKOWE KOLEJNOŚĆ PROWADZENIA ROBÓT DEMONTAŻ INSTALACJI ROZBIÓRKA ELEMENTÓW ELEWACJI I DACHU ROZBIÓRKA ELEMENTÓW WNĘTRZA KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE...8 2

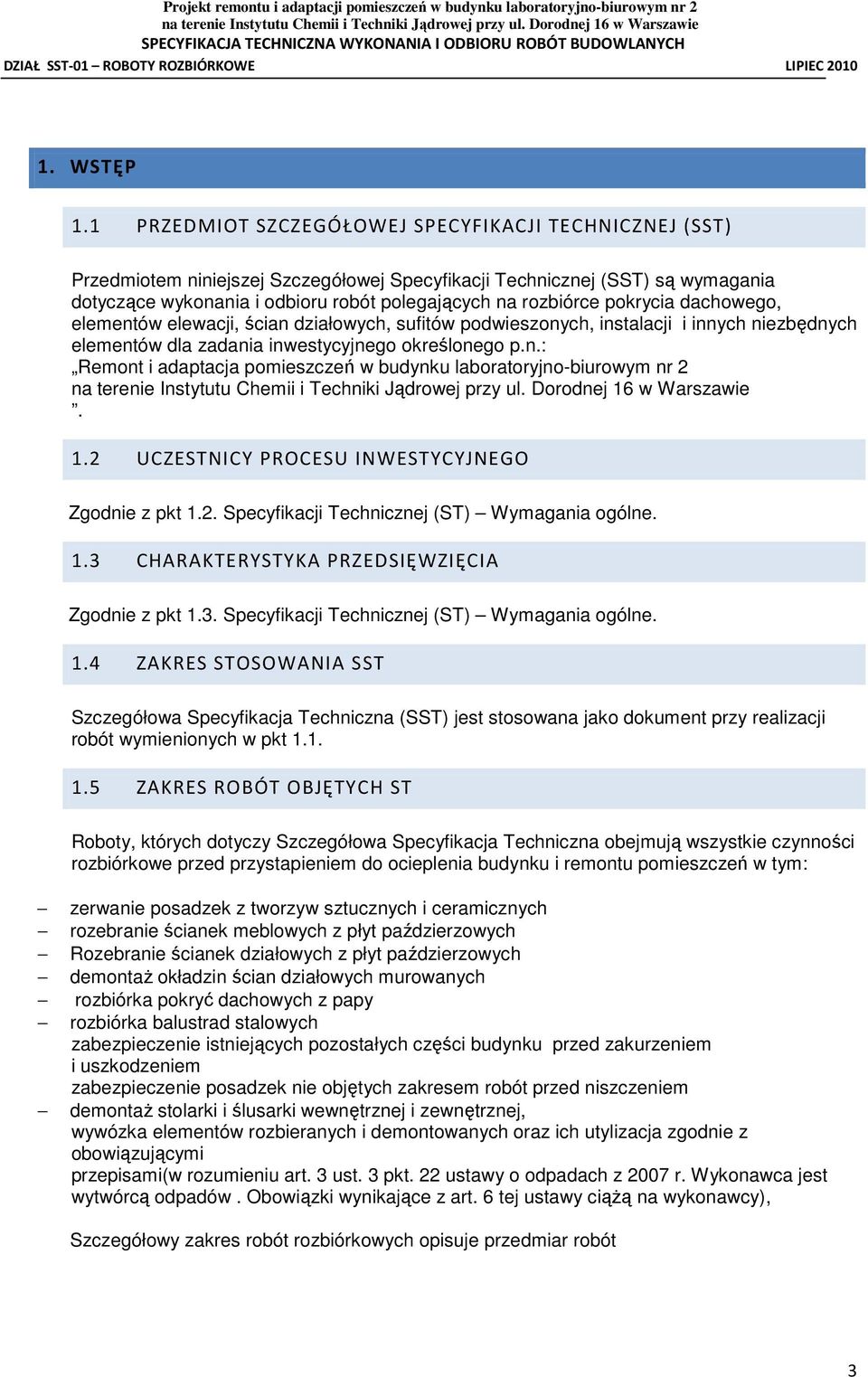

3 1. WSTĘP 1.1 PRZEDMIOT SZCZEGÓŁOWEJ SPECYFIKACJI TECHNICZNEJ (SST) Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące wykonania i odbioru robót polegających na rozbiórce pokrycia dachowego, elementów elewacji, ścian działowych, sufitów podwieszonych, instalacji i innych niezbędnych elementów dla zadania inwestycyjnego określonego p.n.: Remont i adaptacja pomieszczeń w budynku laboratoryjno-biurowym nr UCZESTNICY PROCESU INWESTYCYJNEGO Zgodnie z pkt 1.2. Specyfikacji Technicznej (ST) Wymagania ogólne. 1.3 CHARAKTERYSTYKA PRZEDSIĘWZIĘCIA Zgodnie z pkt 1.3. Specyfikacji Technicznej (ST) Wymagania ogólne. 1.4 ZAKRES STOSOWANIA SST Szczegółowa Specyfikacja Techniczna (SST) jest stosowana jako dokument przy realizacji robót wymienionych w pkt ZAKRES ROBÓT OBJĘTYCH ST Roboty, których dotyczy Szczegółowa Specyfikacja Techniczna obejmują wszystkie czynności rozbiórkowe przed przystapieniem do ocieplenia budynku i remontu pomieszczeń w tym: zerwanie posadzek z tworzyw sztucznych i ceramicznych rozebranie ścianek meblowych z płyt paździerzowych Rozebranie ścianek działowych z płyt paździerzowych demontaŝ okładzin ścian działowych murowanych rozbiórka pokryć dachowych z papy rozbiórka balustrad stalowych zabezpieczenie istniejących pozostałych części budynku przed zakurzeniem i uszkodzeniem zabezpieczenie posadzek nie objętych zakresem robót przed niszczeniem demontaŝ stolarki i ślusarki wewnętrznej i zewnętrznej, wywózka elementów rozbieranych i demontowanych oraz ich utylizacja zgodnie z obowiązującymi przepisami(w rozumieniu art. 3 ust. 3 pkt. 22 ustawy o odpadach z 2007 r. Wykonawca jest wytwórcą odpadów. Obowiązki wynikające z art. 6 tej ustawy ciąŝą na wykonawcy), Szczegółowy zakres robót rozbiórkowych opisuje przedmiar robót 3

4 1.6 SPIS SZCZEGÓŁOWYCH SPECYFIKACJI TECHNICZNYCH (SST) Niniejsza Szczegółowa Specyfikacja Techniczna (SST) jest stosowana jako dokument przy realizacji robót wymienionych w pkt 1.1. W celu prawidłowego wykonania prac do Wykonawcy naleŝy zapoznanie ze wszystkimi Szczegółowymi Specyfikacjami Technicznymi wymienionymi w pkt 1.6 Specyfikacji Technicznej (ST) Wymagania ogólne. 1.7 OKREŚLENIA PODSTAWOWE Określenia podstawowe w niniejszej SST są zgodne zobowiązującymi odpowiednimi normami oraz określeniami podanymi w specyfikacji Wymagania Ogólne pkt OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT Ogólne wymagania dotyczące robót podano w ST Wymagania Ogólne pkt Wykonawca robót jest odpowiedzialny za jakość wykonania robót oraz za zgodność z dokumentacją projektową, SST i poleceniami Inspektora Nadzoru. WYMOGI FORMALNE Wykonanie robót winno być zlecone przedsiębiorstwu mającemu właściwe doświadczenie. Wykończenie ścian i stropów zgodnie z wymogami norm. WARUNKI ORGANIZACYJNE Przed przystąpieniem do robót wykonawcy oraz nadzór techniczny winny się dokładnie zaznajomić z całością dokumentacji technicznej. Wszelkie ewentualne niejasności naleŝy wyjaśnić przed przystąpieniem do robót. Jakiekolwiek zamiany w dokumentacji technicznej mogą być dokonywane w trakcie wykonawstwa, tylko po uzgodnieniu i akceptacji InŜyniera Kontraktu. DOKUMENTACJA WYKONAWCY Wykonawca niniejszych robót zobowiązany jest do sporządzenia: Dokumentacji techniczno roboczej Dokumentacja techniczno robocza winna w sposób precyzyjny i jednoznaczny przedstawić pełny i kompletny sposób wykonania prac - Dokumentacji powykonawczej Dokumentacja powykonawcza oraz wszystkie z nią związane dokumenty powinny zostać przekazane w języku polskim wraz ze spisem treści o czytelnej strukturze umoŝliwiającej jednoznaczną identyfikację. 4

5 2. MATERIAŁY Materiały nowe - brak Materiały pochodzące z rozbiórki naleŝy poddać ocenie i zdatne do uŝytku po uzgodnieniu i akceptacji ze strony Inspektora Nadzoru moŝna zastosować do remontu. 2.1 PRZECHOWYWANIE I SKŁADOWANIE Składowanie materiałów rozbiórkowych powinno odbywać się w miejscach do tego wyznaczonych określonych w planie zagospodarowania placu budowy sporządzonym przez Wykonawcę. Materiały wymagające specjalistycznej utylizacji powinny być składowane w sposób zabezpieczający otoczenie przed zanieczyszczeniem. 3. SPRZĘT Ogólne wymagania dotyczące Sprzętu podano w ST - Wymagania ogólne pkt 3. Roboty moŝna wykonać przy uŝyciu dowolnego sprzętu zaakceptowanego przez Inspektora Nadzoru. Do wykonania robót rozbiórkowych oraz usunięcia gruzu naleŝy uŝywać: młoty ręczne pneumatyczne i elektropneumatyczne, wiertnice i wiertarki udarowe usuwanie skutych tynków i innych drobnych elementów naleŝy prowadzić uŝywając rękawów zsypowych (kubełkowych). 4. WYWÓZ I UTYLIZACJA ODPADÓW Odpady naleŝy utylizować w sposób i w miejscu zgodnym z wymogami ustawy. Przed przystąpieniem do wykonywania robót rozbiórkowych naleŝy wykonać : - wszelkie niezbędne zabezpieczenia - wygrodzenia stref bezpieczeństwa - wygrodzenie i oznaczenie miejsc składowania gruzu Wykonawca zapewni na terenie placu budowy (rozbiórki) miejsce składowania materiałów pochodzących z rozbiórki będzie segregować je według rodzaju. Wykonawca zapewni, aby materiały w okresie składowania na placu nie stanowiły zagroŝenia oraz nie doprowadzały do zanieczyszczenia terenów prywatnych i przestrzeni publicznej. 5. WYKONANIE ROBÓT Ogólne wymagania dotyczące wykonanie robót podano w ST - Wymagania ogólne pkt 5. Wykonawca przedstawi do akceptacji przez InŜyniera Kontraktu harmonogram robót uwzględniający wszystkie warunki, w jakich roboty będą wykonywane. 5.1 WARUNKI PRZYSTĄPIENIA DO ROBÓT Przed przystąpieniem do robót Wykonawca prac objętych niniejszą szczegółową specyfikacją techniczną dokona odbioru terenu budowy w terminie umoŝliwiającym spełnienie wymogów Na podstawie Dokumentacji Technicznej naleŝy wyznaczyć elementy przewidziane do rozebrania. W przypadku elementów konstrukcyjnych zastosować rozwiązania zabezpieczające przed 5

6 awariami budowlanymi. Obszar robót naleŝy oznakować i zabezpieczyć zgodnie z wymogami przepisów BHP. Odpady transportować na zewnątrz budynku tak, aby nie zanieczyszczały placu budowy. Przed przystąpieniem do prac naleŝy wyłączyć z eksploatacji części budynku objęte zakresem prac oraz instalacje objęte demontaŝem. Prace moŝna prowadzić etapowo na podstawie harmonogramu etapowania przedstawionego przez Wykonawcę. 5.2 ROBOTY ROZBIÓRKOWE Wykonawca powinien prowadzić roboty rozbiórkowe w sposób, który nie narusza konstrukcji istniejącego obiektu. NaleŜy zapewnić bezpieczeństwo pracy robotników oraz osób postronnych mogących znaleźć się w pobliŝu miejsca (strefy) rozbiórki, zgodnie z aktualnymi przepisami dotyczącymi bhp przy wykonywaniu robót budowlanych. Nie dopuszczalne jest palenie usuwanych elementów. W czasie prowadzenia robót rozbiórkowych przebywanie ludzi na niŝej połoŝonych kondygnacjach jest zabronione. 5.1 KOLEJNOŚĆ PROWADZENIA ROBÓT Rozbiórka fragmentów instalacji (wodnej, kanalizacji sanitarnej i technologicznej, wentylacji, ogrzewania, instalacji elektrycznej obwodowej) DemontaŜ_ stolarki drzwiowej Rozbiórka okładzin stropów i podsufitek Rozbiórka posadzek Rozbiórka ścian działowych Rozbiórka ścian murowanych Rozbiórka balustrady schodowej i zainstalowanie balustrad tymczasowych. Rozbiórka pokrycia dachu DemontaŜ obróbek blacharskich DemontaŜ balustrad zewnętrznych DEMONTAŻ INSTALACJI Przed rozpoczęciem demontaŝu naleŝy odłączyć obiekt od zewnętrznych sieci zasilających, co naleŝy wykonać w obecności zarządzających nimi i Inspektora Nadzoru. DemontaŜ rozpoczyna się od sprawdzenia, czy wszystkie instalacje zostały odłączone od sieci zewnętrznych ROZBIÓRKA ELEMENTÓW ELEWACJI I DACHU Rozbiórkę pokrycia dachu naleŝy skoordynować z pracami budowlanymi związanymi z ociepleniem dachu tak, aby zabezpieczyć budynek przed zniszczeniami wywołanymi przez czynniki atmosferyczne. Przed przystąpieniem do rozbiórki naleŝy zdjąć rury spustowe, rynny i obróbki blacharskie. Części te zdejmuje się całymi pasami i zrzuca na dół, przy czym cały odcinek budynku powinien być odgrodzony dla uniknięcia wypadku. Po zdjęciu i zrzuceniu naleŝy usunąć wszystkie elementy na miejsce przeznaczone do składowania. Następnie naleŝy usunąć wszystkie elementy znajdujące się ponad pokryciem dachu Pokrycia papowe zdejmuje się przecinając je ostrym noŝem w miejscach połączenia arkuszy papy i zwija następnie w rulony, które zrzuca się na dół. Następnie naleŝy usunąć wszystkie warstwy ocieplenia znajdujące się na powierzchni stropu. 6

7 5.1.3 ROZBIÓRKA ELEMENTÓW WNĘTRZA Wszystkie prace rozbiórkowe naleŝy skoordynować z pracami związanymi z montaŝem elementów nowych zastępujących te usuwane. W trakcie prac naleŝy zwrócić uwagę na naleŝyte zabezpieczenie niedawno wymienionej stolarki okiennej. Prace naleŝy prowadzić przy pomocy wykwalifikowanych i doświadczonych pracowników pod ciągłym nadzorem osób uprawnionych ( elementy konstrukcyjne). 6. KONTROLA JAKOŚCI ROBÓT Ogólne wymagania dotyczące kontroli jakości robót podano w ST - Wymagania ogólne pkt Kontrola jakości powinna obejmować: BieŜąca kontrola obejmuje wizualne sprawdzenie prawidłowości prowadzonych prac, bezpieczeństwa oraz zgodność z obowiązującymi przepisami. Poszczególne etapy wykonania rozbiórek powinny by_ odebrane i zaakceptowane przez Inspektora Nadzoru. Z utylizacji odpadów naleŝy posiadać karty przekazania odpadów zgodnie z wymogami 1. OBMIAR ROBÓT Obowiązują ogólne ustalenia zawarte w ST Wymagania ogólne pkt 7. Jednostkami obmiarowymi robót zwianych z rozbiórkami są: dla konstrukcji murowych, fundamentów, wywozu gruzu, opłaty za gruz- m3 dla posadzek, tynków, pokrycia dachu, obróbek blacharskich, ścianek działowych, podsufitek, balustrad, ościeŝnic ponad 2m 2,- m² dla drzwi, elementów wyposaŝenia - szt dla instalacji mb lub komplety W poszczególnych pozycjach obmiaru winny być ujęte wszystkie niezbędne nakłady na roboty towarzyszące i pomocnicze: rusztowania, stemplowania, 1. ODBIÓR ROBÓT Ogólne wymagania dotyczące odbioru robót podano w ST Wymagania ogólne pkt 8. Odbiór robót powinien zostać wykonany przed rozpoczęciem następnego etapu. Poszczególne etapy robót rozbiórkowych powinny być odebranie i zaakceptowane przez Inspektora Nadzoru. Odbioru robót dokonuje Inspektor Nadzoru, po zgłoszeniu ich przez Wykonawcę do odbioru. Odbiór powinien być przeprowadzony w czasie umoŝliwiającym wykonanie ewentualnych poprawek bez hamowania postępu robót. Roboty poprawkowe Wykonawca wykona na własny koszt w terminie ustalonym z Inspektorem Nadzoru 2. PODSTAWA PŁATNOŚCI Zasady płatności za ich wykonanie określa umowa. Ogólne wymagania dotyczące płatności podano w ST Wymagania ogólne pkt 9. Płaci się za ustaloną ilość m2, m3 lub szt, która obejmuje: 7

8 prace pomiarowe i pomocnicze transport wewnętrzny materiałów z rozbiórki i ich usuniecie na zewnątrz obiektów zabezpieczenie elementów konstrukcyjnych przed awarią zabezpieczenie zachowanych elementów przed uszkodzeniem przeprowadzenie demontaŝu wyznaczonych elementów. czyszczenie podłoŝa po zdemontowanych elementach,przetransportowanie odpadów z miejsca rozbiórki do miejsca składowania załadunek i wyładunek odpadów koszt składowania i utylizacji odpadów uporządkowanie miejsca prowadzenia robót 3. PRZEPISY ZWIĄZANE - Szczegółowe przepisy z zakresu warunków BHP przy robotach rozbiórkowych Rozp. Min. Bud. i Przemysłu Mat. Bud. z dnia Dz. U. Nr. 13 poz. 93 z późniejszymi zmianami. Norma ISO Seria 9000, 9001, 9002, 9003, 9004 Normy dotyczące systemów zapewnienia jakości i zarządzania systemami zapewnienia jakości. 8
