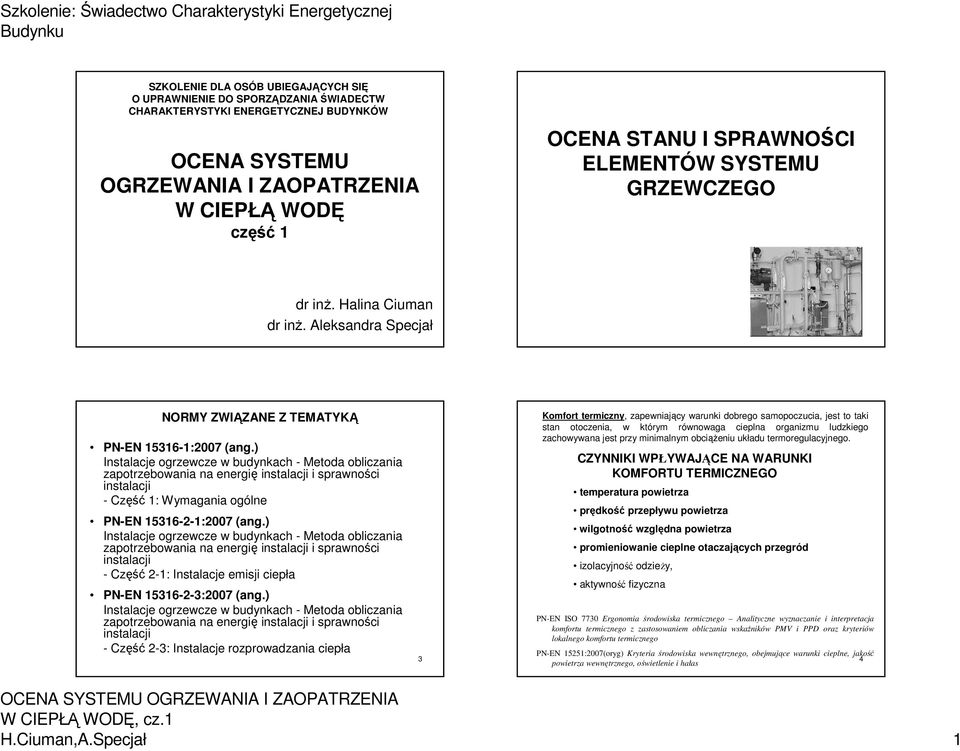

1 SZKOLENIE DLA OSÓB UBIEGAJĄCYCH SIĘ O UPRAWNIENIE DO SPORZĄDZANIA ŚWIADECTW CHARAKTERYSTYKI ENERGETYCZNEJ BUDYNKÓW OCENA SYSTEMU OGRZEWANIA I ZAOPATRZENIA W CIEPŁĄ WODĘ część 1 OCENA STANU I SPRAWNOŚCI ELEMENTÓW W SYSTEMU GRZEWCZEGO dr inż. Halina Ciuman dr inż. Aleksandra Specjał NORMY ZWIĄZANE Z TEMATYKĄ PN-EN :2007 (ang.) Instalacje ogrzewcze w budynkach - Metoda obliczania zapotrzebowania na energię instalacji i sprawności instalacji - Część 1: Wymagania ogólne PN-EN :2007 (ang.) Instalacje ogrzewcze w budynkach - Metoda obliczania zapotrzebowania na energię instalacji i sprawności instalacji - Część 2-1: Instalacje emisji ciepła PN-EN :2007 (ang.) Instalacje ogrzewcze w budynkach - Metoda obliczania zapotrzebowania na energię instalacji i sprawności instalacji - Część 2-3: Instalacje rozprowadzania ciepła 3 Komfort termiczny Komfort termiczny, zapewniający warunki dobrego samopoczucia, jest to taki stan otoczenia, w którym równowaga cieplna organizmu ludzkiego zachowywana jest przy minimalnym obciążeniu układu termoregulacyjnego. CZYNNIKI WPŁYWAJĄCE NA WARUNKI KOMFORTU TERMICZNEGO temperatura powietrza prędkość przepływu powietrza wilgotność względna powietrza promieniowanie cieplne otaczających przegród izolacyjność odzieży, aktywność fizyczna PN-EN ISO 7730 Ergonomia środowiska termicznego Analityczne wyznaczanie i interpretacja komfortu termicznego z zastosowaniem obliczania wskaźników PMV i PPD oraz kryteriów lokalnego komfortu termicznego PN-EN 15251:2007(oryg) Kryteria środowiska wewnętrznego, obejmujące warunki cieplne, jakość 4 powietrza wewnętrznego, oświetlenie i hałas H.Ciuman,A.Specjał 1

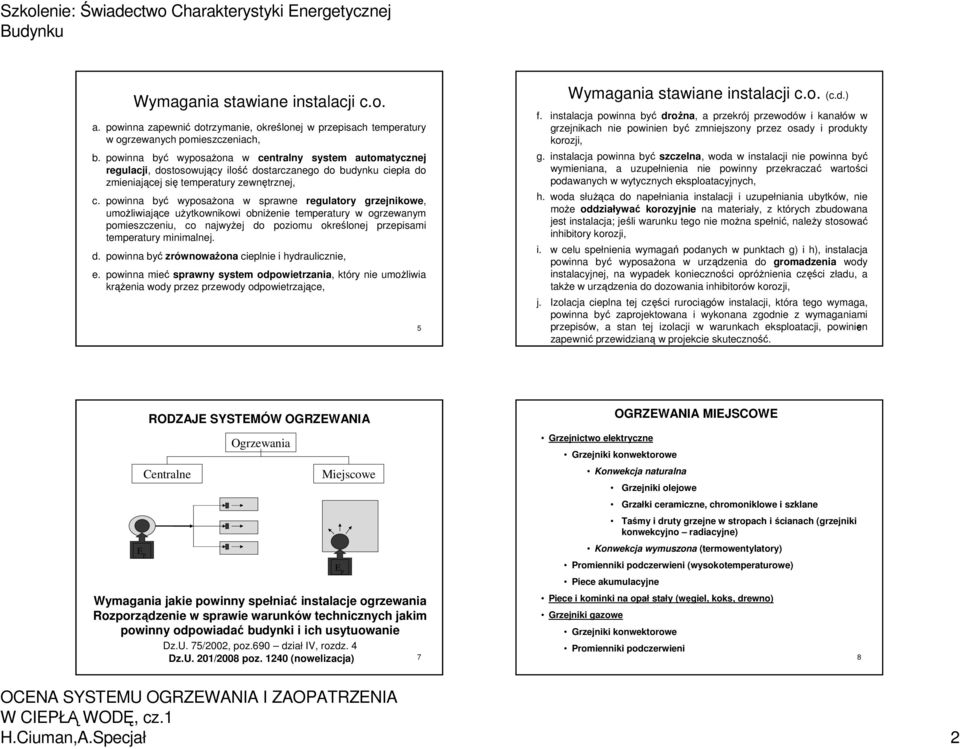

2 Wymagania stawiane instalacji c.o. a. powinna zapewnić dotrzymanie, określonej w przepisach temperatury w ogrzewanych pomieszczeniach, b. powinna być wyposażona w centralny system automatycznej regulacji, dostosowujący ilość dostarczanego do budynku ciepła do zmieniającej się temperatury zewnętrznej, c. powinna być wyposażona w sprawne regulatory grzejnikowe, umożliwiające użytkownikowi obniżenie temperatury w ogrzewanym pomieszczeniu, co najwyżej do poziomu określonej przepisami temperatury minimalnej. d. powinna być zrównoważona cieplnie i hydraulicznie, e. powinna mieć sprawny system odpowietrzania, który nie umożliwia krążenia wody przez przewody odpowietrzające, 5 Wymagania stawiane instalacji c.o. (c.d.) f. instalacja powinna być drożna, a przekrój przewodów i kanałów w grzejnikach nie powinien być zmniejszony przez osady i produkty korozji, g. instalacja powinna być szczelna, woda w instalacji nie powinna być wymieniana, a uzupełnienia nie powinny przekraczać wartości podawanych w wytycznych eksploatacyjnych, h. woda służąca do napełniania instalacji i uzupełniania ubytków, nie może oddziaływać korozyjnie na materiały, z których zbudowana jest instalacja; jeśli warunku tego nie można spełnić, należy stosować inhibitory korozji, i. w celu spełnienia wymagań podanych w punktach g) i h), instalacja powinna być wyposażona w urządzenia do gromadzenia wody instalacyjnej, na wypadek konieczności opróżnienia części zładu, a także w urządzenia do dozowania inhibitorów korozji, j. Izolacja cieplna tej części rurociągów instalacji, która tego wymaga, powinna być zaprojektowana i wykonana zgodnie z wymaganiami przepisów, a stan tej izolacji w warunkach eksploatacji, powinien 6 zapewnić przewidzianą w projekcie skuteczność. E p RODZAJE SYSTEMÓW OGRZEWANIA Centralne Ogrzewania Miejscowe Wymagania jakie powinny spełniać instalacje ogrzewania Rozporządzenie w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie Dz.U. 75/2002, poz.690 dział IV, rozdz. 4 Ep Grzejnictwo elektryczne OGRZEWANIA MIEJSCOWE Grzejniki konwektorowe Konwekcja naturalna Grzejniki olejowe Grzałki ceramiczne, chromoniklowe i szklane Taśmy i druty grzejne w stropach i ścianach (grzejniki konwekcyjno radiacyjne) Konwekcja wymuszona (termowentylatory) Promienniki podczerwieni (wysokotemperaturowe) Piece akumulacyjne Piece i kominki na opał stały (węgiel, koks, drewno) Grzejniki gazowe Grzejniki konwektorowe Promienniki podczerwieni Dz.U. 201/2008 poz (nowelizacja) 7 8 H.Ciuman,A.Specjał 2

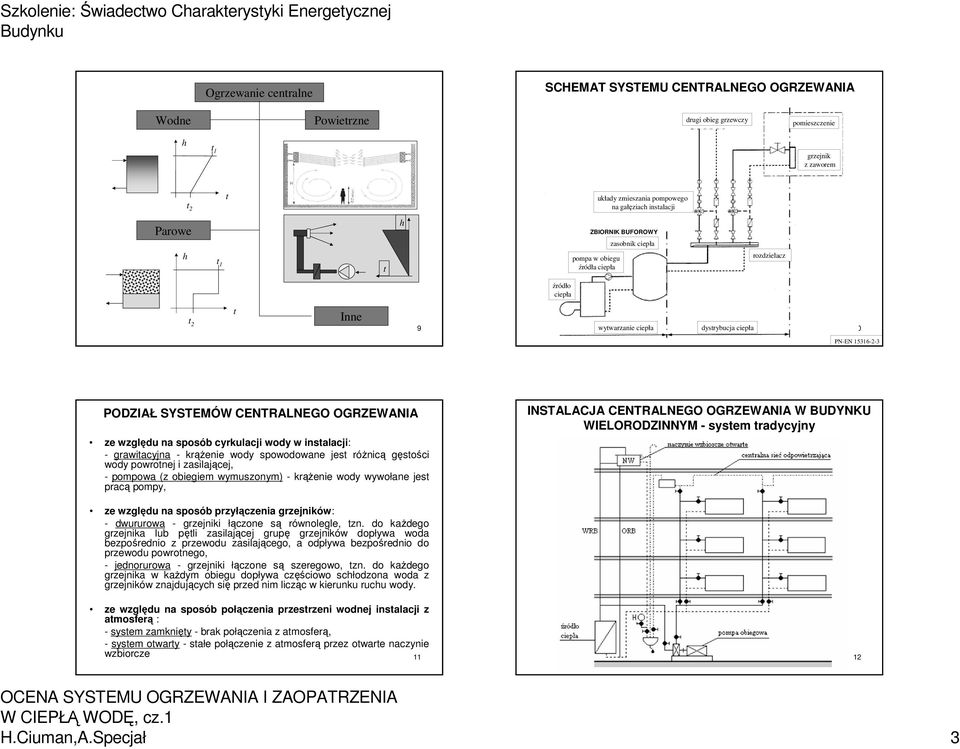

3 Ogrzewanie centralne SCHEMAT SYSTEMU CENTRALNEGO OGRZEWANIA Wodne Powietrzne drugi obieg grzewczy pomieszczenie h t 1 grzejnik z zaworem t 2 t układy zmieszania pompowego na gałęziach instalacji Parowe h t 1 t h ZBIORNIK BUFOROWY pompa w obiegu źródła ciepła zasobnik ciepła rozdzielacz źródło ciepła t 2 t Inne 9 wytwarzanie ciepła dystrybucja ciepła 10 PN-EN PODZIAŁ SYSTEMÓW W CENTRALNEGO OGRZEWANIA ze względu na sposób cyrkulacji wody w instalacji: - grawitacyjna - krążenie wody spowodowane jest różnicą gęstości wody powrotnej i zasilającej, - pompowa (z obiegiem wymuszonym) - krążenie wody wywołane jest pracą pompy, INSTALACJA CENTRALNEGO OGRZEWANIA W BUDYNKU WIELORODZINNYM - system tradycyjny ze względu na sposób przyłączenia grzejników: - dwururowa - grzejniki łączone są równolegle, tzn. do każdego grzejnika lub pętli zasilającej grupę grzejników dopływa woda bezpośrednio z przewodu zasilającego, a odpływa bezpośrednio do przewodu powrotnego, - jednorurowa - grzejniki łączone są szeregowo, tzn. do każdego grzejnika w każdym obiegu dopływa częściowo schłodzona woda z grzejników znajdujących się przed nim licząc w kierunku ruchu wody. ze względu na sposób połączenia przestrzeni wodnej instalacji z atmosferą : - system zamknięty - brak połączenia z atmosferą, - system otwarty - stałe połączenie z atmosferą przez otwarte naczynie wzbiorcze H.Ciuman,A.Specjał 3

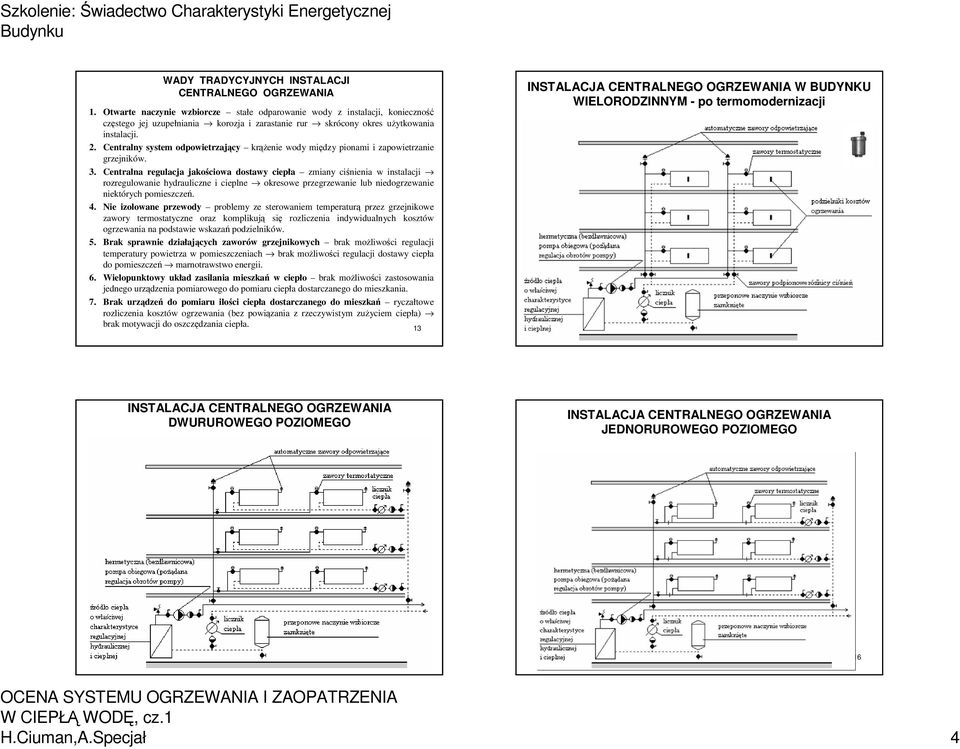

4 WADY TRADYCYJNYCH INSTALACJI CENTRALNEGO OGRZEWANIA 1. Otwarte naczynie wzbiorcze stałe odparowanie wody z instalacji, konieczność częstego jej uzupełniania korozja i zarastanie rur skrócony okres użytkowania instalacji. 2. Centralny system odpowietrzający krążenie wody między pionami i zapowietrzanie grzejników. 3. Centralna regulacja jakościowa dostawy ciepła zmiany ciśnienia w instalacji rozregulowanie hydrauliczne i cieplne okresowe przegrzewanie lub niedogrzewanie niektórych pomieszczeń. 4. Nie izolowane przewody problemy ze sterowaniem temperaturą przez grzejnikowe zawory termostatyczne oraz komplikują się rozliczenia indywidualnych kosztów ogrzewania na podstawie wskazań podzielników. 5. Brak sprawnie działających zaworów grzejnikowych brak możliwości regulacji temperatury powietrza w pomieszczeniach brak możliwości regulacji dostawy ciepła do pomieszczeń marnotrawstwo energii. 6. Wielopunktowy układ zasilania mieszkań w ciepło brak możliwości zastosowania jednego urządzenia pomiarowego do pomiaru ciepła dostarczanego do mieszkania. 7. Brak urządzeń do pomiaru ilości ciepła dostarczanego do mieszkań ryczałtowe rozliczenia kosztów ogrzewania (bez powiązania z rzeczywistym zużyciem ciepła) brak motywacji do oszczędzania ciepła. 13 INSTALACJA CENTRALNEGO OGRZEWANIA W BUDYNKU WIELORODZINNYM - po termomodernizacji 14 INSTALACJA CENTRALNEGO OGRZEWANIA DWURUROWEGO POZIOMEGO INSTALACJA CENTRALNEGO OGRZEWANIA JEDNORUROWEGO POZIOMEGO H.Ciuman,A.Specjał 4

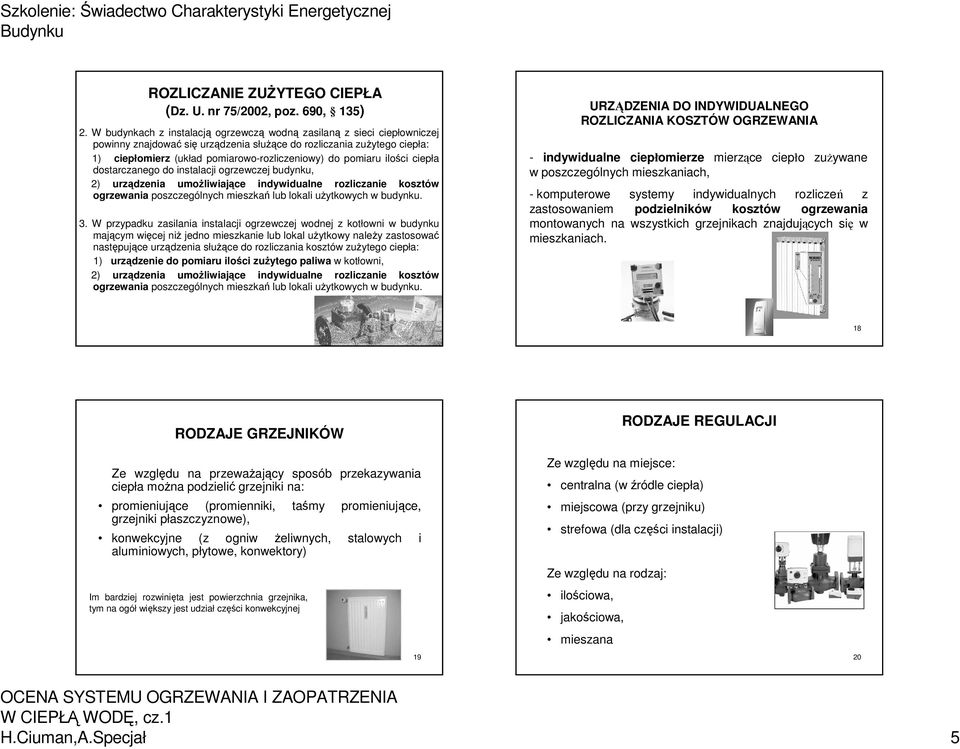

5 ROZLICZANIE ZUŻYTEGO CIEPŁA (Dz. U. nr 75/2002, poz. 690, 135) 2. W budynkach z instalacją ogrzewczą wodną zasilaną z sieci ciepłowniczej powinny znajdować się urządzenia służące do rozliczania zużytego ciepła: 1) ciepłomierz (układ pomiarowo-rozliczeniowy) do pomiaru ilości ciepła dostarczanego do instalacji ogrzewczej budynku, 2) urządzenia umożliwiające indywidualne rozliczanie kosztów ogrzewania poszczególnych mieszkań lub lokali użytkowych w budynku. 3. W przypadku zasilania instalacji ogrzewczej wodnej z kotłowni w budynku mającym więcej niż jedno mieszkanie lub lokal użytkowy należy zastosować następujące urządzenia służące do rozliczania kosztów zużytego ciepła: 1) urządzenie do pomiaru ilości zużytego paliwa w kotłowni, 2) urządzenia umożliwiające indywidualne rozliczanie kosztów ogrzewania poszczególnych mieszkań lub lokali użytkowych w budynku. URZĄDZENIA DO INDYWIDUALNEGO ROZLICZANIA KOSZTÓW OGRZEWANIA - indywidualne ciepłomierze mierzące ciepło zużywane w poszczególnych mieszkaniach, - komputerowe systemy indywidualnych rozliczeń z zastosowaniem podzielników kosztów ogrzewania montowanych na wszystkich grzejnikach znajdujących się w mieszkaniach RODZAJE GRZEJNIKÓW RODZAJE REGULACJI Ze względu na przeważający sposób przekazywania ciepła można podzielić grzejniki na: promieniujące (promienniki, taśmy promieniujące, grzejniki płaszczyznowe), konwekcyjne (z ogniw żeliwnych, stalowych i aluminiowych, płytowe, konwektory) Im bardziej rozwinięta jest powierzchnia grzejnika, tym na ogół większy jest udział części konwekcyjnej 19 Ze względu na miejsce: centralna (w źródle ciepła) miejscowa (przy grzejniku) strefowa (dla części instalacji) Ze względu na rodzaj: ilościowa, jakościowa, mieszana 20 H.Ciuman,A.Specjał 5

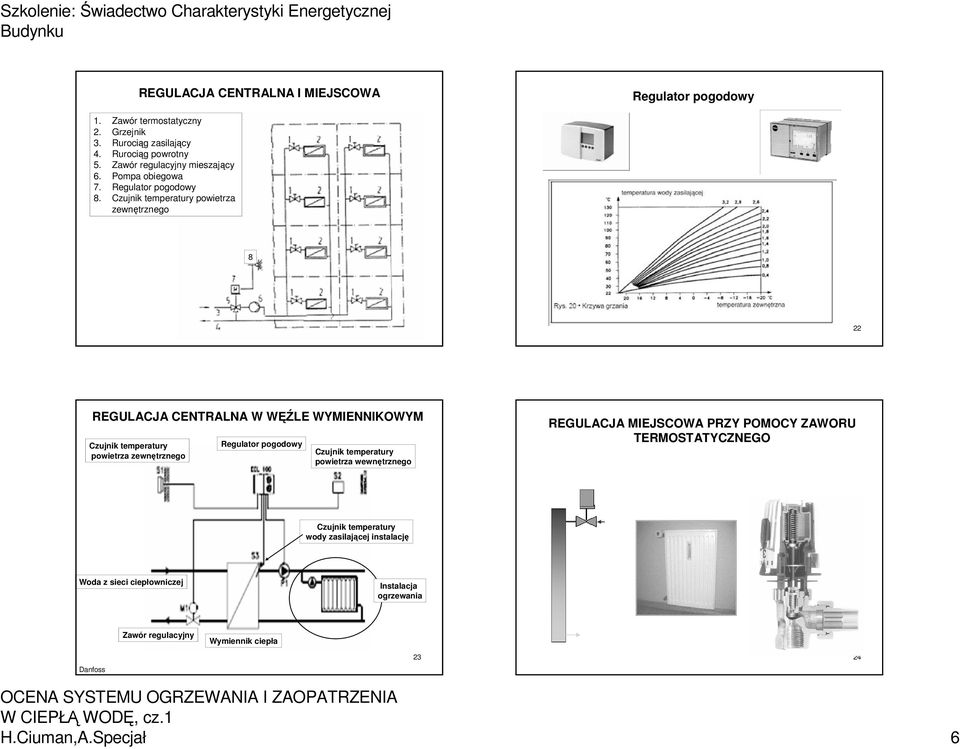

6 REGULACJA CENTRALNA I MIEJSCOWA Regulator pogodowy 1. Zawór termostatyczny 2. Grzejnik 3. Rurociąg zasilający 4. Rurociąg powrotny 5. Zawór regulacyjny mieszający 6. Pompa obiegowa 7. Regulator pogodowy 8. Czujnik temperatury powietrza zewnętrznego REGULACJA CENTRALNA W WĘŹLE WYMIENNIKOWYM Czujnik temperatury powietrza zewnętrznego Regulator pogodowy Czujnik temperatury powietrza wewnętrznego REGULACJA MIEJSCOWA PRZY POMOCY ZAWORU TERMOSTATYCZNEGO Czujnik temperatury wody zasilającej instalację Woda z sieci ciepłowniczej Instalacja ogrzewania Zawór regulacyjny Wymiennik ciepła Danfoss H.Ciuman,A.Specjał 6

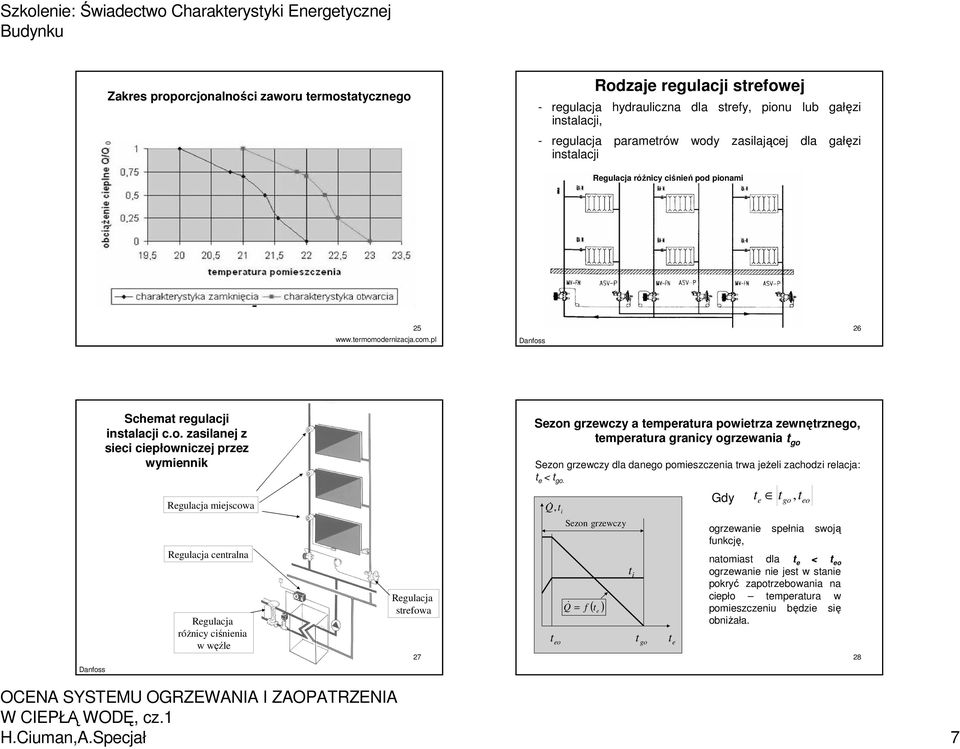

7 Zakres proporcjonalności zaworu termostatycznego Rodzaje regulacji strefowej - regulacja hydrauliczna dla strefy, pionu lub gałęzi instalacji, - regulacja parametrów wody zasilającej dla gałęzi instalacji Regulacja różnicy ciśnień pod pionami 25 Danfoss 26 Danfoss Schemat regulacji instalacji c.o. zasilanej z sieci ciepłowniczej przez wymiennik Regulacja miejscowa Regulacja centralna Regulacja różnicy ciśnienia w węźle Regulacja strefowa 27 Sezon grzewczy a temperatura powietrza zewnętrznego, temperatura granicy ogrzewania t go Sezon grzewczy dla danego pomieszczenia trwa jeżeli zachodzi relacja: t e < t go. Q,t & i Sezon grzewczy teo Q & = f ( t e ) t i t go t e Gdy t t, t e go eo ogrzewanie spełnia swoją funkcję, natomiast dla t e < t eo ogrzewanie nie jest w stanie pokryć zapotrzebowania na ciepło temperatura w pomieszczeniu będzie się obniżała. 28 H.Ciuman,A.Specjał 7

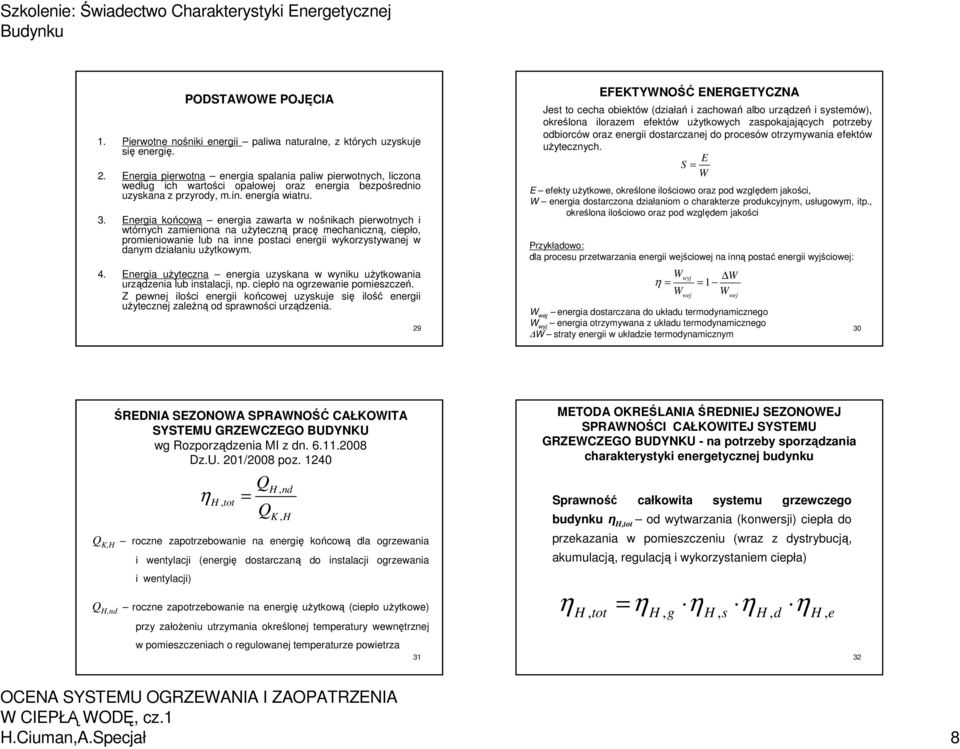

8 PODSTAWOWE POJĘCIA 1. Pierwotne nośniki energii paliwa naturalne, z których uzyskuje się energię. 2. Energia pierwotna energia spalania paliw pierwotnych, liczona według ich wartości opałowej oraz energia bezpośrednio uzyskana z przyrody, m.in. energia wiatru. 3. Energia końcowa energia zawarta w nośnikach pierwotnych i wtórnych zamieniona na użyteczną pracę mechaniczną, ciepło, promieniowanie lub na inne postaci energii wykorzystywanej w danym działaniu użytkowym. 4. Energia użyteczna energia uzyskana w wyniku użytkowania urządzenia lub instalacji, np. ciepło na ogrzewanie pomieszczeń. Z pewnej ilości energii końcowej uzyskuje się ilość energii użytecznej zależną od sprawności urządzenia. 29 EFEKTYWNOŚĆ ENERGETYCZNA Jest to cecha obiektów (działań i zachowań albo urządzeń i systemów), określona ilorazem efektów użytkowych zaspokajających potrzeby odbiorców oraz energii dostarczanej do procesów otrzymywania efektów użytecznych. E S = W E efekty użytkowe, określone ilościowo oraz pod względem jakości, W energia dostarczona działaniom o charakterze produkcyjnym, usługowym, itp., określona ilościowo oraz pod względem jakości Przykładowo: dla procesu przetwarzania energii wejściowej na inną postać energii wyjściowej: Wwyj W η = = 1 W W W wej energia dostarczana do układu termodynamicznego W wyj energia otrzymywana z układu termodynamicznego W straty energii w układzie termodynamicznym wej wej 30 ŚREDNIA SEZONOWA SPRAWNOŚĆ CAŁKOWITA SYSTEMU GRZEWCZEGO BUDYNKU wg Rozporządzenia MI z dn Dz.U. 201/2008 poz Q K,H roczne zapotrzebowanie na energię końcową dla ogrzewania i wentylacji (energię dostarczaną do instalacji ogrzewania i wentylacji) η H, tot = Q Q H, nd K, H Q H,nd roczne zapotrzebowanie na energię użytkową (ciepło użytkowe) przy założeniu utrzymania określonej temperatury wewnętrznej w pomieszczeniach o regulowanej temperaturze powietrza 31 METODA OKREŚLANIA ŚREDNIEJ SEZONOWEJ SPRAWNOŚCI CAŁKOWITEJ SYSTEMU GRZEWCZEGO BUDYNKU - na potrzeby sporządzania charakterystyki energetycznej budynku Sprawność całkowita systemu grzewczego budynku η H,tot od wytwarzania (konwersji) ciepła do przekazania w pomieszczeniu (wraz z dystrybucją, akumulacją, regulacją i wykorzystaniem ciepła) η = H, tot ηh, g ηh, s ηh, d ηh, e 32 H.Ciuman,A.Specjał 8

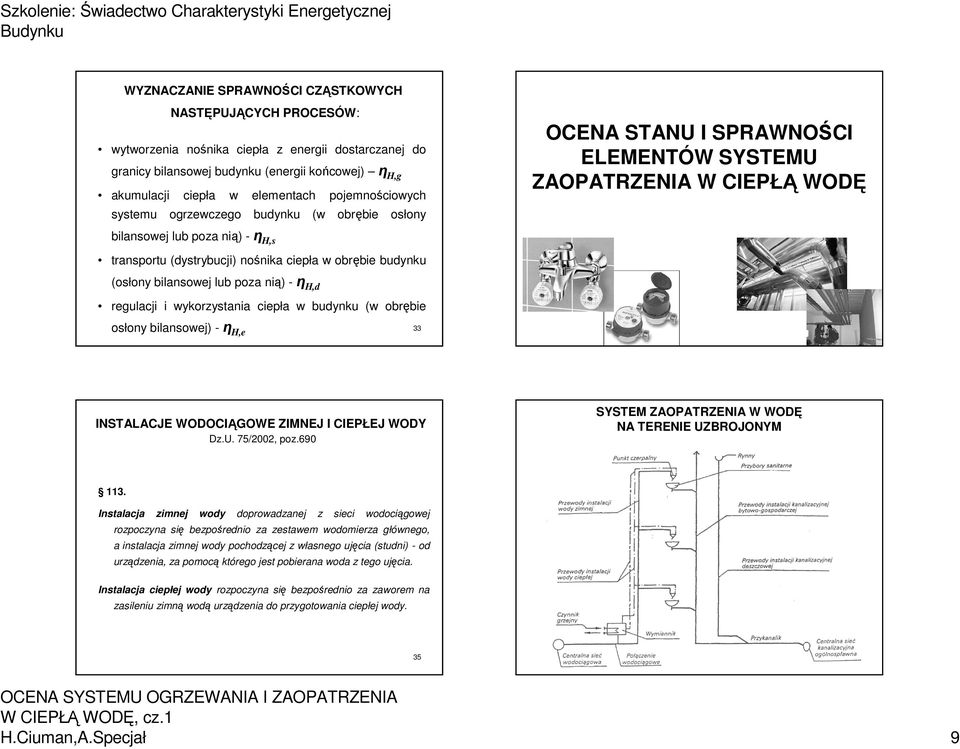

9 WYZNACZANIE SPRAWNOŚCI CZĄSTKOWYCH NASTĘPUJĄCYCH PROCESÓW: wytworzenia nośnika ciepła z energii dostarczanej do granicy bilansowej budynku (energii końcowej) η H,g akumulacji ciepła w elementach pojemnościowych systemu ogrzewczego budynku (w obrębie osłony OCENA STANU I SPRAWNOŚCI ELEMENTÓW W SYSTEMU ZAOPATRZENIA W CIEPŁĄ WODĘ bilansowej lub poza nią) -η H,s transportu (dystrybucji) nośnika ciepła w obrębie budynku (osłony bilansowej lub poza nią) -η H,d regulacji i wykorzystania ciepła w budynku (w obrębie osłony bilansowej) -η H,e 33 INSTALACJE WODOCIĄGOWE ZIMNEJ I CIEPŁEJ WODY Dz.U. 75/2002, poz.690 SYSTEM ZAOPATRZENIA W WODĘ NA TERENIE UZBROJONYM 113. Instalacja zimnej wody doprowadzanej z sieci wodociągowej rozpoczyna się bezpośrednio za zestawem wodomierza głównego, a instalacja zimnej wody pochodzącej z własnego ujęcia (studni) - od urządzenia, za pomocą którego jest pobierana woda z tego ujęcia. Instalacja ciepłej wody rozpoczyna się bezpośrednio za zaworem na zasileniu zimną wodą urządzenia do przygotowania ciepłej wody H.Ciuman,A.Specjał 9

10 SYSTEM ZAOPATRZENIA W WODĘ NA TERENIE NIEUZBROJONYM PODZIAŁ INSTALACJI CIEPŁEJ WODY Ze względu na liczbę obsługiwanych punktów czerpalnych: instalacje lokalne indywidualne przygotowanie ciepłej wody dla jednego lub kilku punktów czerpalnych (np. w domu jednorodzinnym lub pojedynczym mieszkaniu w budynku wielorodzinnym) instalacje centralne centralne przygotowanie ciepłej wody (np. w budynku wielorodzinnym, hotelu itp.) Ze względu na panujące ciśnienie: niskociśnieniowe (otwarte) np. zasilane ze zbiornika górnego wysokociśnieniowe (zamknięte) pod ciśnieniem sieci wodociągowej lub zasilane poprzez hydrofor Ze względu na rodzaj instalacji rozprowadzającej ciepłą wodę: instalacja bez cyrkulacji instalacja z cyrkulacją (grawitacyjną lub wymuszoną) 37 Ze względu na sposób prowadzenia przewodów rozprowadzających: z rozdziałem dolnym z rozdziałem górnym 38 SCHEMAT INSTALACJI CIEPŁEJ WODY układ tradycyjny rozdział dolny SCHEMAT INSTALACJI CIEPŁEJ WODY układ tradycyjny rozdział górny Mańkowski S.: Projektowanie instalacji ciepłej wody użytkowej, Arkady Mańkowski S.: Projektowanie instalacji ciepłej wody użytkowej, Arkady H.Ciuman,A.Specjał 10

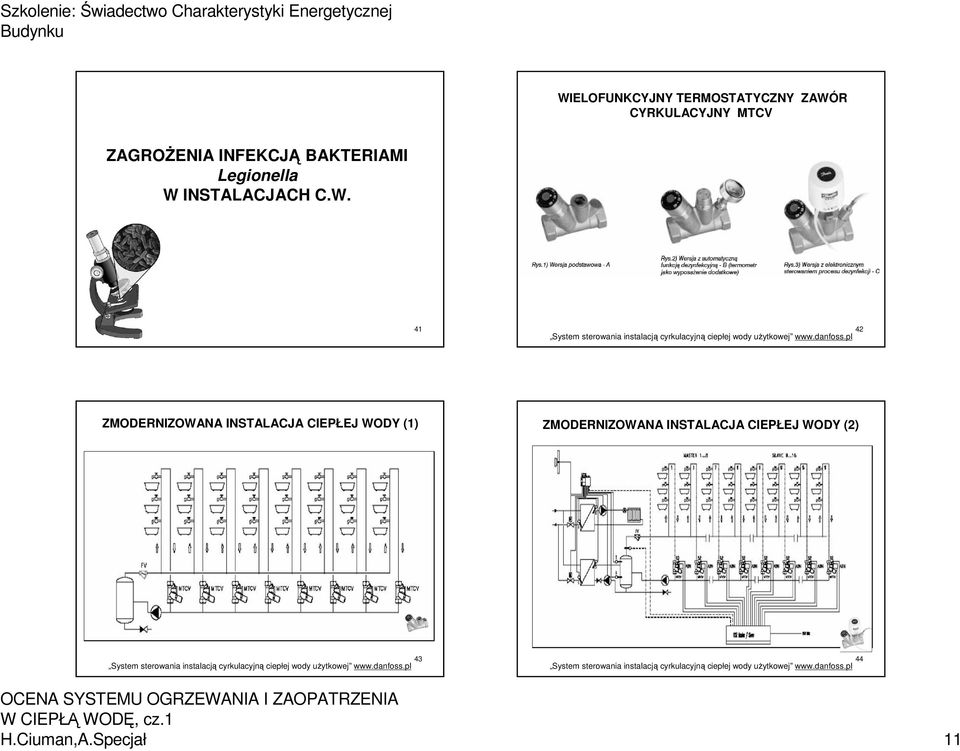

11 WIELOFUNKCYJNY TERMOSTATYCZNY ZAWÓR CYRKULACYJNY MTCV ZAGROŻENIA INFEKCJĄ BAKTERIAMI Legionella W INSTALACJACH C.W System sterowania instalacją cyrkulacyjną ciepłej wody użytkowej ZMODERNIZOWANA INSTALACJA CIEPŁEJ WODY (1) ZMODERNIZOWANA INSTALACJA CIEPŁEJ WODY (2) 43 System sterowania instalacją cyrkulacyjną ciepłej wody użytkowej 44 System sterowania instalacją cyrkulacyjną ciepłej wody użytkowej H.Ciuman,A.Specjał 11

12 Szkolenie: Świadectwo Charakterystyki Energetycznej Dz. U. 75/2002, poz ust.1, ust.2 i ust.3 ŹRÓDŁA CIEPŁ CIEPŁA DO PRZYGOTOWANIA CIEPŁ CIEPŁEJ WODY POMIARY ZUŻ ZUŻYCIA WODY WODOCIĄ WODOCIĄGOWEJ wodomierz główny wodomierze mieszkaniowe 45 PODZIAŁ URZĄDZEŃ DO PODGRZEWANIA CIEPŁEJ WODY ZE WZGLĘDU NA RODZAJ ŹRÓDŁA CIEPŁA PODZIAŁ PODGRZEWACZY CIEPŁEJ WODY ze względu na sposób przekazywania ciepła ze źródła ciepła do podgrzewanej wody 47 Chudzicki J.: Instalacje ciepłej wody w budynkach, Biblioteka FPE 2006 H.Ciuman,A.Specjał 48 Chudzicki J.: Instalacje ciepłej wody w budynkach, Biblioteka FPE

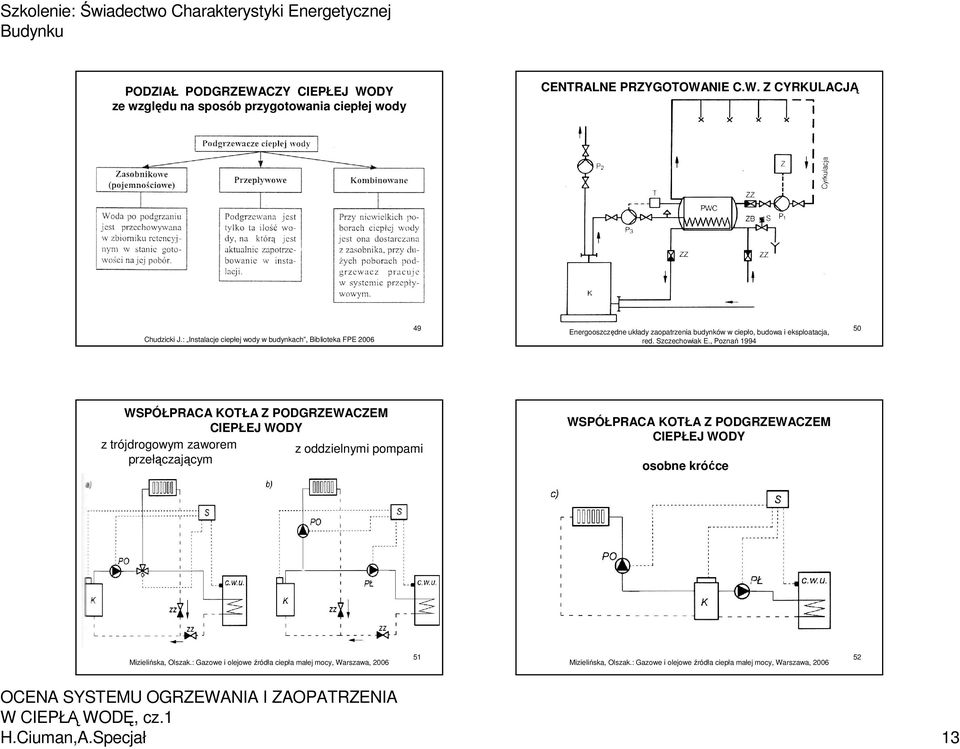

13 PODZIAŁ PODGRZEWACZY CIEPŁEJ WODY ze względu na sposób przygotowania ciepłej wody CENTRALNE PRZYGOTOWANIE C.W. Z CYRKULACJĄ Chudzicki J.: Instalacje ciepłej wody w budynkach, Biblioteka FPE Energooszczędne układy zaopatrzenia budynków w ciepło, budowa i eksploatacja, red. Szczechowiak E., Poznań WSPÓŁPRACA PRACA KOTŁA A Z PODGRZEWACZEM CIEPŁEJ EJ WODY z trójdrogowym zaworem z oddzielnymi pompami przełączającym WSPÓŁPRACA PRACA KOTŁA A Z PODGRZEWACZEM CIEPŁEJ EJ WODY osobne króćce Mizielińska, Olszak.: Gazowe i olejowe źródła ciepła małej mocy, Warszawa, Mizielińska, Olszak.: Gazowe i olejowe źródła ciepła małej mocy, Warszawa, H.Ciuman,A.Specjał 13

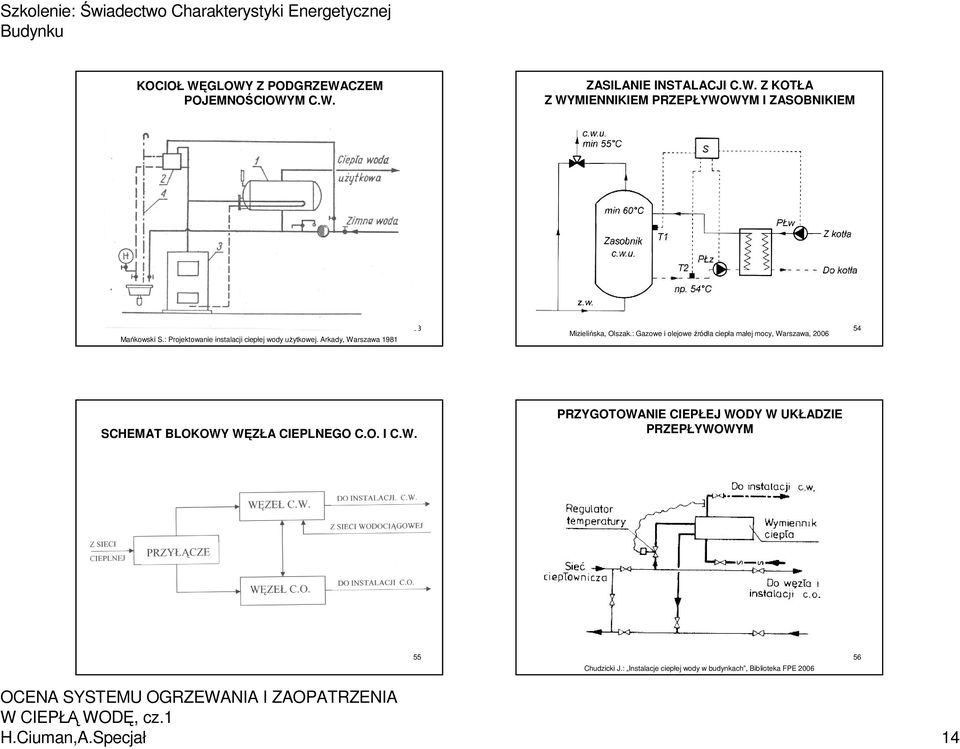

14 KOCIOŁ WĘGLOWY Z PODGRZEWACZEM POJEMNOŚCIOWYM C.W. ZASILANIE INSTALACJI C.W. Z KOTŁA Z WYMIENNIKIEM PRZEPŁYWOWYM I ZASOBNIKIEM Mańkowski S.: Projektowanie instalacji ciepłej wody użytkowej. Arkady, Warszawa Mizielińska, Olszak.: Gazowe i olejowe źródła ciepła małej mocy, Warszawa, SCHEMAT BLOKOWY WĘZŁA CIEPLNEGO C.O. I C.W. PRZYGOTOWANIE CIEPŁEJ WODY W UKŁADZIE PRZEPŁYWOWYM 55 Chudzicki J.: Instalacje ciepłej wody w budynkach, Biblioteka FPE H.Ciuman,A.Specjał 14

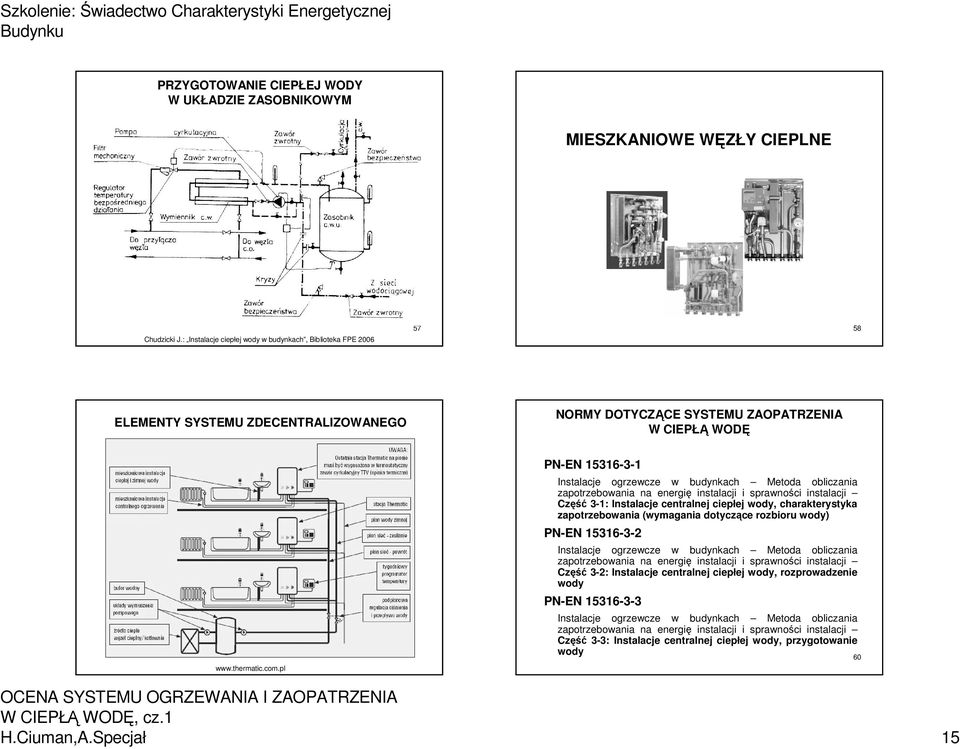

15 PRZYGOTOWANIE CIEPŁEJ WODY W UKŁADZIE ZASOBNIKOWYM MIESZKANIOWE WĘZŁY W Y CIEPLNE Chudzicki J.: Instalacje ciepłej wody w budynkach, Biblioteka FPE ELEMENTY SYSTEMU ZDECENTRALIZOWANEGO NORMY DOTYCZĄCE SYSTEMU ZAOPATRZENIA W CIEPŁĄ WODĘ PN-EN Instalacje ogrzewcze w budynkach Metoda obliczania zapotrzebowania na energię instalacji i sprawności instalacji Część 3-1: Instalacje centralnej ciepłej wody, charakterystyka zapotrzebowania (wymagania dotyczące rozbioru wody) PN-EN Instalacje ogrzewcze w budynkach Metoda obliczania zapotrzebowania na energię instalacji i sprawności instalacji Część 3-2: Instalacje centralnej ciepłej wody, rozprowadzenie wody PN-EN Instalacje ogrzewcze w budynkach Metoda obliczania zapotrzebowania na energię instalacji i sprawności instalacji Część 3-3: Instalacje centralnej ciepłej wody, przygotowanie wody 60 H.Ciuman,A.Specjał 15

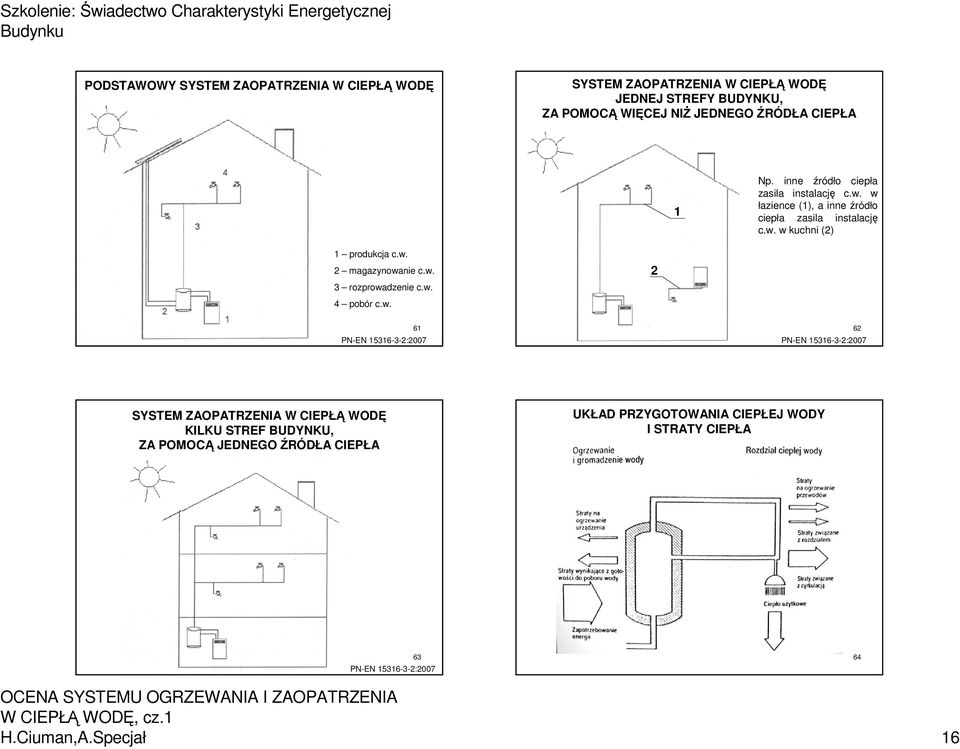

16 PODSTAWOWY SYSTEM ZAOPATRZENIA W CIEPŁĄ WODĘ SYSTEM ZAOPATRZENIA W CIEPŁĄ WODĘ JEDNEJ STREFY BUDYNKU, ZA POMOCĄ WIĘCEJ NIŻ JEDNEGO ŹRÓDŁA CIEPŁA 1 Np. inne źródło ciepła zasila instalację c.w. w łazience (1), a inne źródło ciepła zasila instalację c.w. w kuchni (2) 1 produkcja c.w. 2 magazynowanie c.w. 3 rozprowadzenie c.w. 4 pobór c.w PN-EN : PN-EN :2007 SYSTEM ZAOPATRZENIA W CIEPŁĄ WODĘ KILKU STREF BUDYNKU, ZA POMOCĄ JEDNEGO ŹRÓDŁA CIEPŁA UKŁAD PRZYGOTOWANIA CIEPŁEJ WODY I STRATY CIEPŁA 63 PN-EN : H.Ciuman,A.Specjał 16

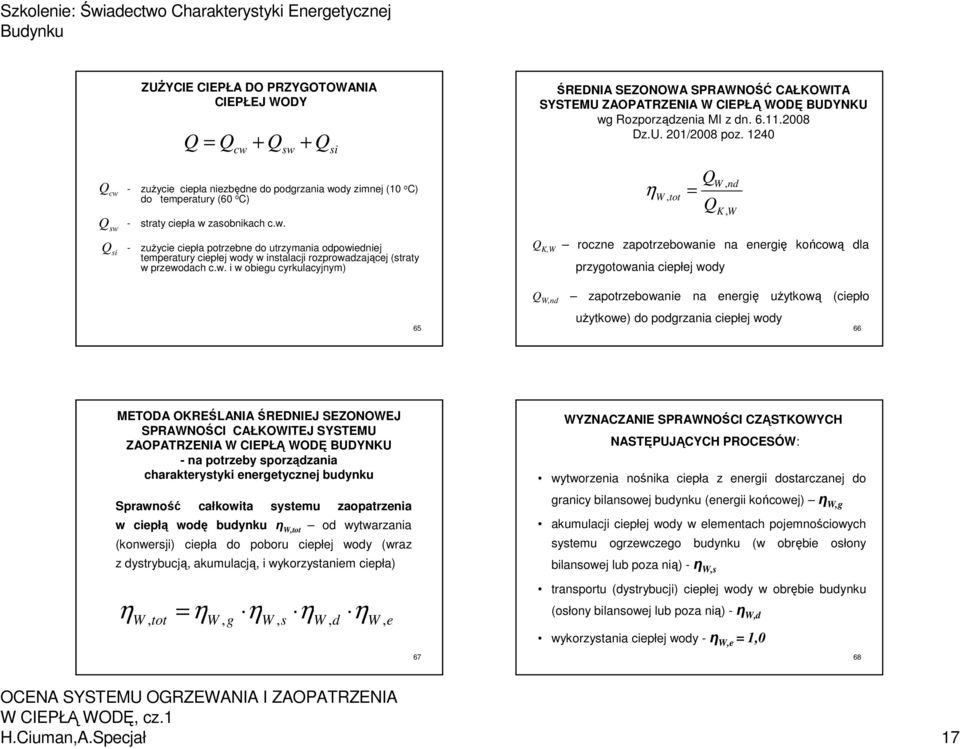

17 Q cw Q sw Q si ZUŻYCIE CIEPŁA DO PRZYGOTOWANIA CIEPŁEJ WODY Q = Q + Q + Q cw - zużycie ciepła niezbędne do podgrzania wody zimnej (10 o C) do temperatury (60 o C) - straty ciepła w zasobnikach c.w. - zużycie ciepła potrzebne do utrzymania odpowiedniej temperatury ciepłej wody w instalacji rozprowadzającej (straty w przewodach c.w. i w obiegu cyrkulacyjnym) sw si 65 ŚREDNIA SEZONOWA SPRAWNOŚĆ CAŁKOWITA SYSTEMU ZAOPATRZENIA W CIEPŁĄ WODĘ BUDYNKU wg Rozporządzenia MI z dn Dz.U. 201/2008 poz η W, tot = Q K,W roczne zapotrzebowanie na energię końcową dla przygotowania ciepłej wody W, nd K, W Q W,nd zapotrzebowanie na energię użytkową (ciepło Q Q użytkowe) do podgrzania ciepłej wody 66 METODA OKREŚLANIA ŚREDNIEJ SEZONOWEJ SPRAWNOŚCI CAŁKOWITEJ SYSTEMU ZAOPATRZENIA W CIEPŁĄ WODĘ BUDYNKU - na potrzeby sporządzania charakterystyki energetycznej budynku Sprawność całkowita systemu zaopatrzenia w ciepłą wodę budynku η W,tot od wytwarzania (konwersji) ciepła do poboru ciepłej wody (wraz z dystrybucją, akumulacją, i wykorzystaniem ciepła) η W, tot = ηw, g ηw, s ηw, d ηw, e 67 WYZNACZANIE SPRAWNOŚCI CZĄSTKOWYCH NASTĘPUJĄCYCH PROCESÓW: wytworzenia nośnika ciepła z energii dostarczanej do granicy bilansowej budynku (energii końcowej) η W,g akumulacji ciepłej wody w elementach pojemnościowych systemu ogrzewczego budynku (w obrębie osłony bilansowej lub poza nią) -η W,s transportu (dystrybucji) ciepłej wody w obrębie budynku (osłony bilansowej lub poza nią) -η W,d wykorzystania ciepłej wody -η W,e = 1,0 68 H.Ciuman,A.Specjał 17
