1 TYTUŁ: TOM II KARTY TECHNICZNE (DTR) REMONT POMIESZCZEŃ CENTRALI ODDZIAŁU PGE OBRÓT S.A. W WARSZAWIE ADRES INWESTYCJI: INWESTOR: ADRES INWESTORA: JEDNOSTKA PROJEKTOWA: ul. Marsa 95, Warszawa PGE Obrót Spółka Akcyjna, Oddział z siedzibą w Warszawie. ul. 8-go Marca 6, Rzeszów, Oddział z siedzibą w Warszawie, ul. Marsa 95, Warszawa. SMART Architekci Szymon Mazurek Wrocław, ul. Milicka 68 tel REGON NIP AUTOR PROJEKTU: BRANŻA ARCHITEKTONICZNA-PROJEKTANT: Specjalność architektoniczna mgr inż. arch Szymon Mazurek Upr. nr ewid. 21/09/DOIA ASTSTENT PROJEKTANTA: mgr inż. arch. Natalia Wałek mgr inż. arch. Aleksandra Szymańska Katarzyna Matysiak Październik 2014 r.

2 DOKUMENTACJA TECHNICZNO ROZRUCHOWA KATRY TECHNICZNE SPIS TREŚCI 1. PŁYTKI ANTYPOŚLIZGOWE, (60 X 60 CM), KOLOR BIAŁY, NATURALNY NOWA GALA - KOMUNIKACJA 4 2. PŁYTKI ANTYPOŚLIZGOWE, (60 X 60 CM, 30X60 CM), KOLOR CIEMNY SZARY, NATURALNY NOWA GALA 5 3. STOPNICE ANTYPOŚLIZGOWE (30X 60 CM), KOLOR BIAŁY, SZARY, NATURALNY NOWA GALA 5 4. PŁYTKI KOLOR SZARY (GREY 20 X 20 CM) OPOCZNO 6 5. MOZAIKA KOLOR GRAFIT (20 X 20 CM) - OPOCZNO 6 6. GRES (29,7 X 29,7 CM) ANTYPOŚLIZGOWE, KOLOR GRAFIT OPOCZNO 7 7. MISA WISZĄCA VARIUS - KOŁO 8 8. PISUAR FELIX - KOŁO 9 9. ELEMENT MONTAŻOWY (DUOFLIX DO WC, UP 320, SIGMA, H112) - GEBERIT ELEMENT MONTAŻOWY (DUOFLIX DO PISUARU UNIWERSALNY, DLA ARMATURY PODTYNKOWEJ H ) -GEBERIT UMYWALKA STAWIANA NA BLAT NP. KOŁO COCKTAIL BATERIA UMYWALKOWA DO UMYWALKI STAWIANEJ NA BLAT - NP. HANSGROHE, GROHE, GEBERIT BATERIA DO WODY FILTROWANEJ BLUE WATER IBIZA PRZYCISK URUCHAMIAJĄCY WC GEBERIT SAMBA PNEUMATYCZNY PRZYCISK URUCHAMIAJĄCY DO PISUARU DOZOWNIK MYDŁA W PŁYNIE ( NAŚCIENNY MATOWY) - MERIDA POJEMNIK NA RĘCZNIKI POJEDYNCZE (MATOWY) - MERIDA POJEMNIK NA DUŻE ROLE PAPIERU TOALETOWEGO (MATOWY) - MERIDA KOSZ ZE STALI NIERDZEWNEJ (MATOWY) - MERIDA SZCZOTKA DO WC (MATOWA) - MERIDA LUSTRO KRYSZTAŁOWE- WG RYS. ARCH DRZWI SYSTEMOWE WC - SANIKAB WPUST ODWODNIENIOWY(KRATKA KANALIZACYJNA) ZE STALI NIERDZEWNEJ 15 X 15 CM - KSMET WYKŁADZINA (BALSAN, ECO PILOT 110, 130) WYKŁADZINA (FLOTEX PATTERN GRID SMOKE, ROLOWANA) FORBO FLOORING SYSTEMS ŚRODEK GRUNTUJĄCY- GRUNTOWANIE PODŁOŻY DYSPERSYJNYM MASA NIWELUJĄCA MASA NAPRAWCZA DO WYKŁADZIN KLEJ DYSPERSYJNY DO WYKŁADZIN KLEJ KONTAKTOWY DO WYKŁADZIN 35 2 S trona

3 31. MATA Z WŁÓKNA SZKLANEGO- WZMOCNIENIE MIEJSC M.IN. SPĘKANYCH, KLAWISZUJĄCYCH DYSPERSYJNY PREPARAT ANTYPOŚLIZGOWY DO UKŁADANIA PŁYTEK DYWANOWYCH SPOIWO JASTRYCHOWE- UZUPEŁNIENIE PODKŁADÓW PODŁOGOWYCH W MIEJSCACH WYKUCIA LISTWA DYWANOWA DOLLKEN T55 43 LISTWA DYWANOWA TLE OPRAWA OŚWIETLENIOWA KOMUNIKACJA DLA OZNACZENIA RYS. OP/P OPRAWA OŚWIETLENIOWA DLA OZNACZENIA RYS. OP/ OPRAWA OŚWIETLENIOWA DLA OZNACZENIA RYS. OP/1, OP/G, OP/3, OP/9 ( ROZMIAR OPRAW DOSTOSOWAĆ DO ROZMIARU OTWORÓW ISTNIEJĄCYCH WG TABELI ZAWARTEJ W KARCIE TECH.) OPRAWA OŚWIETLENIOWA DLA OZNACZENIA RYS. OP/5 KOLOR STAL SZCZORKOWANA ROLETA PRZECIWSŁONECZNA 51 ROLETA WEWNĘTRZNA, PRZYSZYBOWA AKANT VEGAS CLASSIC OPRAWA NAD LUSTRO SAMOZAMYKAJĄCA BATERIA UMYWALKOWA Z MIESZACZEM ( HYTOUH 26) - GEBERIT ZLEWOZMYWAK 1-KOMOROWY OKRĄGŁY STAL MATT - DEANTE CORNETTO PLUS BATERIA ZLEWOZMYWAKOWA STOJĄCA Z WYCIĄGANĄ WYLEWKĄ, KOLOR INOX BDS 571M DEANTE CHILI SUFIT PODWIESZANY ECOPHON (60X60) FARBA LATEKSOWA DO ŚCIAN. 57 MATOWA LATEKSOWA FARBA DO WNĘTRZ, EKONOMICZNA, WODOROZCIEŃCZALNA, ŁATWA W OBRÓBCE FARBA AKRYLOWA DO SUFITÓW MASKOWNICA- STAL NIERDZEWNA 59 3 S trona

4 1. Płytki antypoślizgowe, (60 x 60 cm), kolor BIAŁY, NATURALNY NOWA GALA - komunikacja STONE LIFE, SL 01 biały, 60x60cm, naturalna SL 01 * 60x60, 59,7x59,7 cm natura Charakterystyka techniczna płytek Technical characteristics of tiles Die technische charakteristik der fliesen Техническая характеристика плиток Właściwości norma wymagania normy parametry osiągnięte Parameters standard requirements achieved parameters Parameter norm normansprüche gemessenebwerte Параметры стандарт требования нормы достигнутые параметры Nasiąkliwość wodna Water absorption PN-EN ISO Wasserabsoptionsvermögen Водопоглощение < 0,5 % < 0,1 % Wytrzymałość na zginanie Bending strength PN-EN ISO Biegefestigkeit Прочность на изгиб min. 35 N/mm2 ~ 45 N/mm2 Siła łamiąca Breaking strength PN-EN ISO Bruchstärke Предел прочности Odporność na ścieranie wgłębne Resistance to deep abrasion PN-EN ISO Bestädigkeit gegen Tiefenabried Устойчивость к истиранию Odporność na działanie środków domowego użytku Resistance to household chemicals PN-EN ISO Bestandigkeit gegen Haushaltsputzmittel Устойчивость к воздействию бытовой химии >1300 N ~2500 N < 175 mm3 ~135 mm3 min. UB UA* Odporność na plamienie stosowana metoda badania odporne* Stain resistance PN-EN ISO applied method of analysis resistant* Fleckenbeständigkeit angewandte prüfmethode bruchfest* Устойчивость к загрязнению применяемый метод испытаний yстойчивыe* Odporność chemiczna Producent podaje klasyfikację Chemical resistance PN-EN ISO The manufacturer shall provide classification ULA*, UHA* Chemische Beständigkeit Der Hersteller gibt die Klassifikation an. Химическая стойкость Производитель приводит классификацию Mrozoodporność wymagane mrozoodporna Frost resistance PN-EN ISO required frost-resistant Frostbeständigkeit erforderlich frostbeständig Морозоустойчивость требyeмaя морозоустойчивые Antypoślizgowość Anti-slippery - - R10* Rutschfreiheit Антискольжение 4 S trona

5 2. Płytki antypoślizgowe, (60 x 60 cm, 30x60 cm), kolor CIEMNY SZARY, NATURALNY NOWA GALA 3. Stopnice antypoślizgowe (30x 60 cm), kolor BIAŁY, SZARY, NATURALNY NOWA GALA Stopnica SL 01 * 30x60 cm natura Stopnica SL 13* 30x60 cm natura 5 S trona

6 4. Płytki kolor szary (GREY 20 x 20 cm) OPOCZNO INWENCJA GREY 20x20 5. Mozaika kolor grafit (20 x 20 cm) - OPOCZNO INWENCJA GRAFIT MOZAIKA 20x20 6 S trona

7 6. Gres (29,7 x 29,7 cm) antypoślizgowe, kolor grafit OPOCZNO 7 S trona

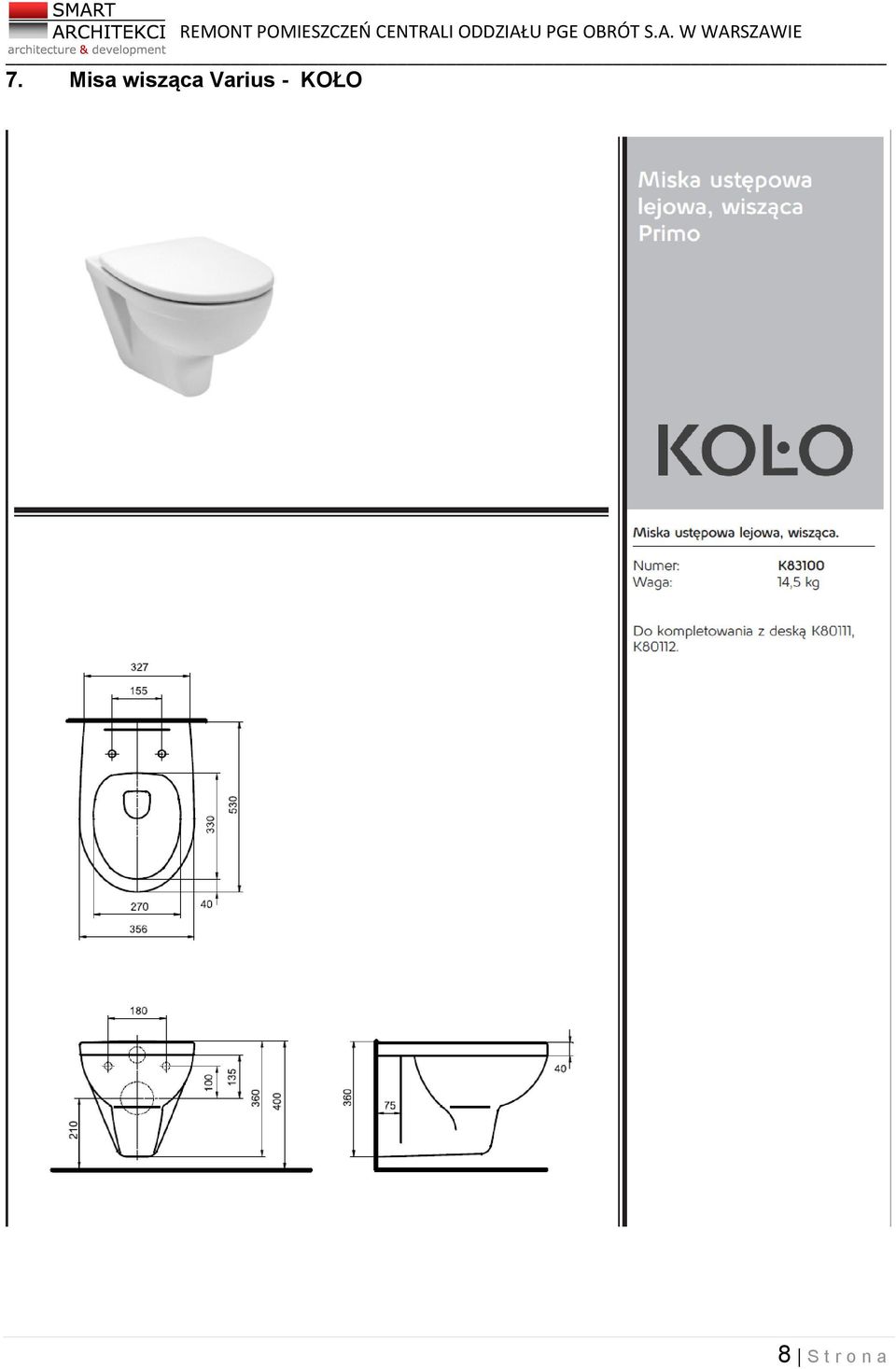

8 7. Misa wisząca Varius - KOŁO 8 S trona

9 8. Pisuar Felix - Koło 9 S trona

10 9. Element montażowy (Duoflix do WC, UP 320, Sigma, H112) - Geberit 10 S trona

11 11 S trona

12 10. Element montażowy (Duoflix do pisuaru uniwersalny, dla armatury podtynkowej H ) -Geberit 12 S trona

13 13 S trona

14 11. Umywalka stawiana na blat np. Koło Cocktail 14 S trona

15 12. Bateria umywalkowa do umywalki stawianej na blat - np. Hansgrohe, Grohe, Geberit 15 S trona

16 13. Bateria do wody filtrowanej Blue Water Ibiza Bateria kuchenna Blue Water Ibiza to wysokiej jakości produkt z serii Ibiza o prostej konstrukcji i w przystępnej cenie. Bateria produkowana z wykorzystaniem innowacyjnej technologii Ultra Soft. Przystosowana do podawania wody filtrowanej. Wyposażona w głowicę ceramiczną oraz obrotową wylewkę. Posiada atest higieniczny Państwowego Zakładu Higieny. Typowy design oraz walory użytkowe baterii Blue Water Ibiza-Satyna pozwalają wkomponować ją w przestrzeń każdej kuchni. Parametry techniczne i walory użytkowe baterii Blue Water Ibiza-Satyna: Rodzaj: zlewozmywakowa, sztorcowa Typ: jednouchwytowa / jednoobwodowa Konstrukcja: kompaktowa Materiał korpusu: mosiądz Wykończenie: nikiel / satyna Wylewka: obrotowa do 360 Głowica: ceramiczna KEROX Perlator: NEOPERL Uszczelki: ceramiczne Montaż: do blatu Wysokość baterii z wylewką: 258 mm Wysokość do wylewki: 210 mm Zasięg wylewki: 144 mm Otwór montażowy: Ø 41 mm Atesty / Certyfikaty: CE; atest higieniczny PZH Gwarancja: 5 lat Technologia Ultra Soft: nisko ciśnieniowy odlew korpusu zapewniający gładkie wykończenie powłoki baterii odporne jak brylant ceramiczne głowice KEROX wytrzymują ciśnienie wody 25 atm. oraz cykli nawet przy niestabilnym cienieniu wody, gwarantują cichą pracę baterii ceramiczne płytki głowicy smarowane bezpiecznym smarem podnoszącym ich wytrzymałość i wydajność trzywarstwowa powłoka (mosiądz, nikiel i chrom) wykonana z wysoką precyzją, odlewy produkowane za pomocą komputerowo sterowanych maszyn HYUNDAI, co zapewnia najwyższą jakość i szczelność korpusu baterii przełączniki strumienia ciśnieniowe lub z blokadą perlatory NEOPERL gwarantują optymalne zużycie wody 16 S trona

17 14. Przycisk uruchamiający WC Geberit Samba 17 S trona

18 15. Pneumatyczny przycisk uruchamiający do pisuaru 18 S trona

19 16. Dozownik mydła w płynie ( naścienny matowy) - Merida 19 S trona

20 17. Pojemnik na ręczniki pojedyncze (matowy) - Merida 20 S trona

21 18. Pojemnik na duże role papieru toaletowego (matowy) - Merida 21 S trona

22 19. Kosz ze stali nierdzewnej (matowy) - Merida 22 S trona

23 20. Szczotka do WC (matowa) - Merida 23 S trona

24 21. Lustro Kryształowe- wg rys. ARCH 22. Drzwi systemowe WC - Sanikab 24 S trona

25 25 S trona

26 23. Wpust odwodnieniowy(kratka kanalizacyjna) ze stali nierdzewnej 15 x 15 cm - Ksmet 24. Wykładzina (BALSAN, ECO PILOT 110, 130) ECO PILOTE 110 ECO PILOTE 130 Eco Pilote to pętelkowana,poliamidowa wykładzina dywanowa w płytkach przeznaczona do pomieszczeń o wysokim natężeniu ruchu. Nadaje się w szczególności do pomieszczeń biurowych, gdzie sprawdza się pod fotelami na kółkach. W przypadku zamówień detalicznych do 100 m2. Cena + 20 %. W przypadku zamówień detalicznych do 100 m2. Cena + 10 %. Specyfikacja techniczna wymiary płytki: 50 x 50 cm skład surowcowy: 100% Poliamid gramatura runa: 585 gr/m2 wysokość runa: 2,6 mm ciężar całkowity: 4200 gr/m2 wysokość całkowita: 5,8 mm gęstość tuftowania: /m2 trudnopalność: tak antyelektrostatyczność: tak odporność na kółka krzeseł: tak natężenie ruchu: intensywne 26 S trona

27 25. Wykładzina (Flotex Pattern Grid Smoke, rolowana) FORBO FLOORING SYSTEMS Uzgodnić z generalnym projektantem. SPECYFIKACJA DLA WYKŁADZINY Flotex (w rolce) wykładzina flokowana w rolce 2m szer. runo: 100% PA (nylon 6,6) podłoże PVC + włókno szklane klasa użytkowa EN grubość całkowita ISO ,3 mm waga całkowita ISO ,8 kg/m 2 odporność na ścieranie EN <35g utrata włókien trwałość kolorów ISO 105-B02 min. 6 stabilność wymiarowa ISO <0,2% gwarancja 10-letnia wodoodporna gęstość włókien - ponad 70 mln/ m 2 klasa antypoślizgowości DIN > 0,7 (suchy i mokry) reakcja na ogień EN B fl S1 tłumienie odgłosów ISO db pochłanianie dźwięku ISO 354 0,10 długość rolki min 30 mb (mniej łączeń) odporność na działanie kółek meblowych EN R = 2,4 (użycie ciągłe) bakteriostatyczna z zabezpieczeniem przeciw grzybom - Sanitized posiada deklarację zgodności ze znakiem CE EN S trona

28 26. Środek gruntujący- gruntowanie podłoży dyspersyjnym 28 S trona

29 29 S trona

30 27. Masa niwelująca 30 S trona

31 28. Masa naprawcza do wykładzin 31 S trona

32 32 S trona

33 29. Klej dyspersyjny do wykładzin 33 S trona

34 34 S trona

35 30. Klej kontaktowy do wykładzin 35 S trona

36 36 S trona

37 31. Mata z włókna szklanego- wzmocnienie miejsc m.in. spękanych, klawiszujących 37 S trona

38 38 S trona

39 32. Dyspersyjny preparat antypoślizgowy do układania płytek dywanowych 39 S trona

40 40 S trona

41 33. Spoiwo jastrychowe- uzupełnienie podkładów podłogowych w miejscach wykucia 41 S trona

42 42 S trona

43 34. Listwa dywanowa DOLLKEN T55 Listwa dywanowa TLE 55 Wysokiej jakości, wytrzymały klej do wklejania paska wykładziny, wygodna w montażu przy wykorzystaniu nożyc do cięcia, odporna na uszkodzenia mechaniczne i wilgoć, wyjątkowa elastyczność pozwalająca na montaż listew przy powierzchniach okrągłych. wymiary: długość listwy - 2,5m (dostępna również wersja 4 m - na zamówienie) wysokość listwy - 55 mm szerokość paska wykładziny - 55 mm grubość wykładziny - do 5 mm opakowania zbiorcze m 43 S trona

44 35. Oprawa oświetleniowa komunikacja dla oznaczenia rys. OP/P 44 S trona

45 45 S trona

46 46 S trona

47 36. Oprawa oświetleniowa dla oznaczenia rys. OP/2 47 S trona

48 48 S trona

49 37. Oprawa oświetleniowa dla oznaczenia rys. OP/1, OP/G, OP/3, OP/9 ( rozmiar opraw dostosować do rozmiaru otworów istniejących wg tabeli zawartej w karcie tech.) 49 S trona

50 38. Oprawa oświetleniowa dla oznaczenia rys. OP/5 KOLOR STAL SZCZORKOWANA 50 S trona

51 39. Roleta przeciwsłoneczna Roleta wewnętrzna, przyszybowa AKANT Vegas Classic Wewnętrzna roleta Vegas Classic to roleta materiałowa, kasetowa w formie przykręcanej kasety z płaskimi prowadnicami. Nowoczesny i elegancki system, który swoją różnorodnością rozwiązań pozwala na praktyczne zastosowanie na prawie każdym oknie. Nowoczesne wzornictwo, w szczególności kolorystyka drewnopodobna, która jest zbliżona do oklein stosowanych w oknach pozwala na kolorystyczne dopasowanie do okna i aranżacji wnętrza. Kaseta w kolorze białym. Tkanina z 1 grupy. 40. Oprawa nad lustro. W obudowie o przekroju kwadratowym 1 mb, stal nierdzewna. 51 S trona

52 41. Samozamykająca bateria umywalkowa z mieszaczem ( HyTouh 26) - GEBERIT 42. Zlewozmywak 1-komorowy okrągły STAL MATT - DEANTE CORNETTO PLUS - Zlewozmywak 1-komorowy okrągły - Z kołnierzem - Wykończenie: stal szlachetna matt - Okrągły kształt ułatwiający utrzymanie czystości 52 S trona

53 43. Bateria zlewozmywakowa stojąca z wyciąganą wylewką, kolor INOX BDS 571M DEANTE CHILI 53 S trona

54 44. Sufit podwieszany ECOPHON (60x60) 54 S trona

55 55 S trona

56 56 S trona

57 45. Farba lateksowa do ścian. Matowa lateksowa farba do wnętrz, ekonomiczna, wodorozcieńczalna, łatwa w obróbce. 57 S trona

58 46. Farba akrylowa do sufitów 58 S trona

59 47. Maskownica- stal nierdzewna MetalComplex Maskownice stal nierdzewna Maskownice okrągłe wykonywane z blachy nierdzewnej do zastosowania wewnętrznego z blachy w gat. H17 oraz do zastosowania zewnętrznego z blachy 0H18N9. Nasze maskownice to ręczna praca metodą drykowania / wyoblania. Rodzaje powierzchni to poler lub szlif/satyna. Wycena rozet indywidualna uzależniona od wzoru, typu powierzchni oraz ilości sztuk. 59 S trona
