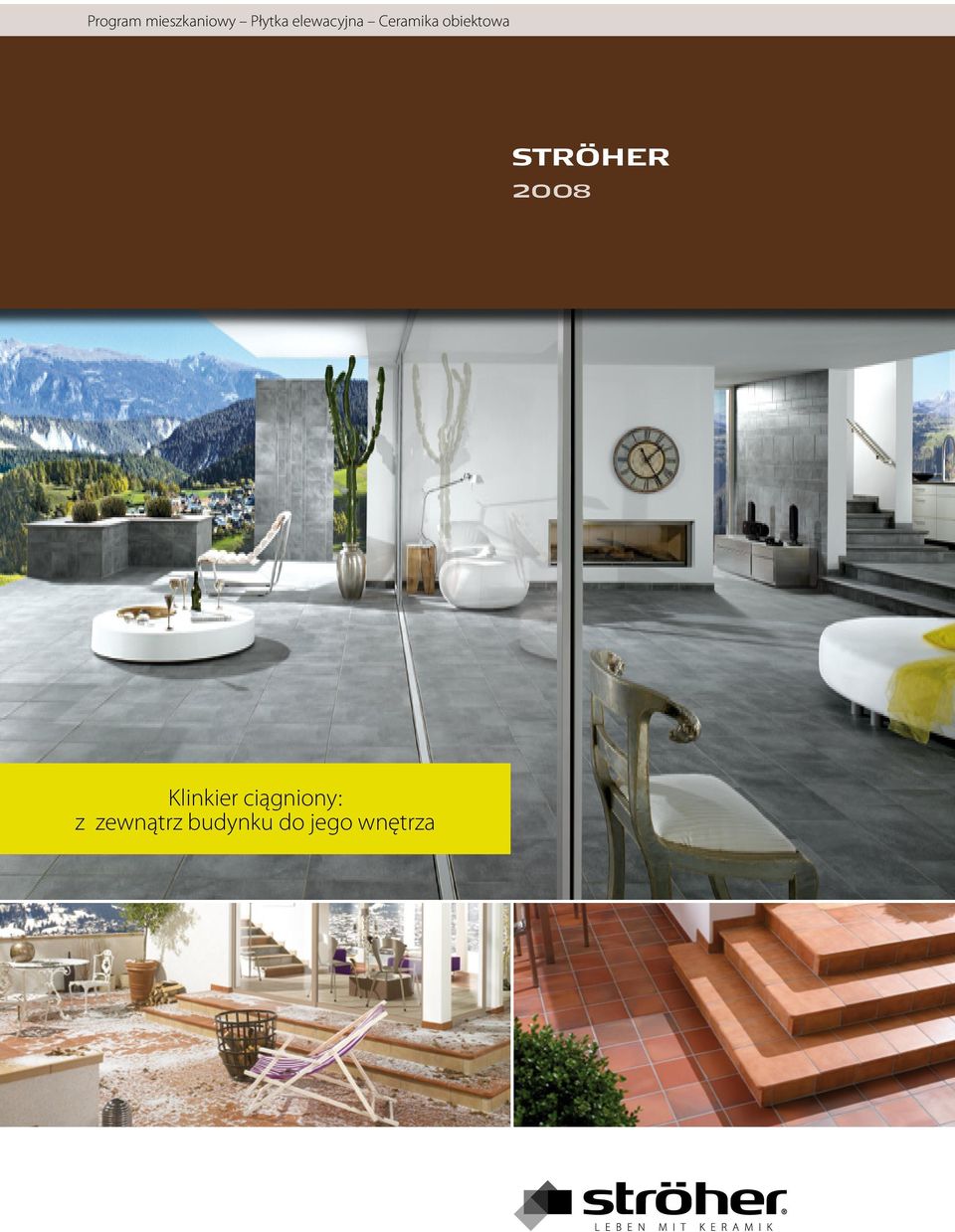

1 Program mieszkaniowy Płytka elewacyjna Ceramika obiektowa STRÖHER 2008 Klinkier ciągniony: z zewnątrz budynku do jego wnętrza

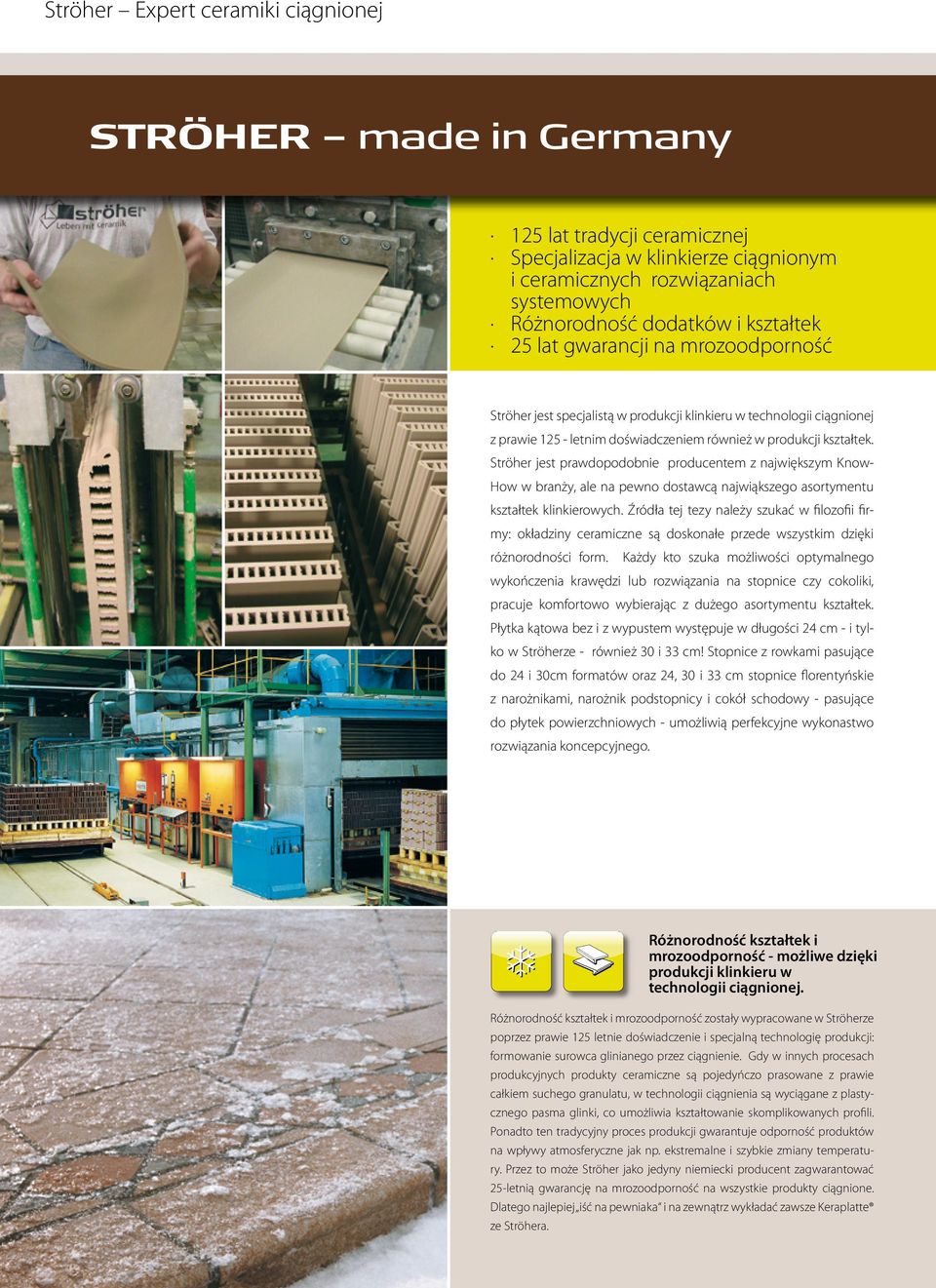

2 Ströher Expert ceramiki ciągnionej STRÖHER made in Germany 125 lat tradycji ceramicznej Specjalizacja w klinkierze ciągnionym i ceramicznych rozwiązaniach systemowych Różnorodność dodatków i kształtek 25 lat gwarancji na mrozoodporność Ströher jest specjalistą w produkcji klinkieru w technologii ciągnionej z prawie letnim doświadczeniem również w produkcji kształtek. Ströher jest prawdopodobnie producentem z największym Know- How w branży, ale na pewno dostawcą najwiąkszego asortymentu kształtek klinkierowych. Źródła tej tezy należy szukać w filozofii firmy: okładziny ceramiczne są doskonałe przede wszystkim dzięki różnorodności form. Każdy kto szuka możliwości optymalnego wykończenia krawędzi lub rozwiązania na stopnice czy cokoliki, pracuje komfortowo wybierając z dużego asortymentu kształtek. Płytka kątowa bez i z wypustem występuje w długości 24 cm - i tylko w Ströherze - również 30 i 33 cm! Stopnice z rowkami pasujące do 24 i 30cm formatów oraz 24, 30 i 33 cm stopnice florentyńskie z narożnikami, narożnik podstopnicy i cokół schodowy - pasujące do płytek powierzchniowych - umożliwią perfekcyjne wykonastwo rozwiązania koncepcyjnego. Różnorodność kształtek i mrozoodporność - możliwe dzięki produkcji klinkieru w technologii ciągnionej. Różnorodność kształtek i mrozoodporność zostały wypracowane w Ströherze poprzez prawie 125 letnie doświadczenie i specjalną technologię produkcji: formowanie surowca glinianego przez ciągnienie. Gdy w innych procesach produkcyjnych produkty ceramiczne są pojedyńczo prasowane z prawie całkiem suchego granulatu, w technologii ciągnienia są wyciągane z plastycznego pasma glinki, co umożliwia kształtowanie skomplikowanych profili. Ponadto ten tradycyjny proces produkcji gwarantuje odporność produktów na wpływy atmosferyczne jak np. ekstremalne i szybkie zmiany temperatury. Przez to może Ströher jako jedyny niemiecki producent zagwarantować 25-letnią gwarancję na mrozoodporność na wszystkie produkty ciągnione. Dlatego najlepiej iść na pewniaka i na zewnątrz wykładać zawsze Keraplatte ze Ströhera.

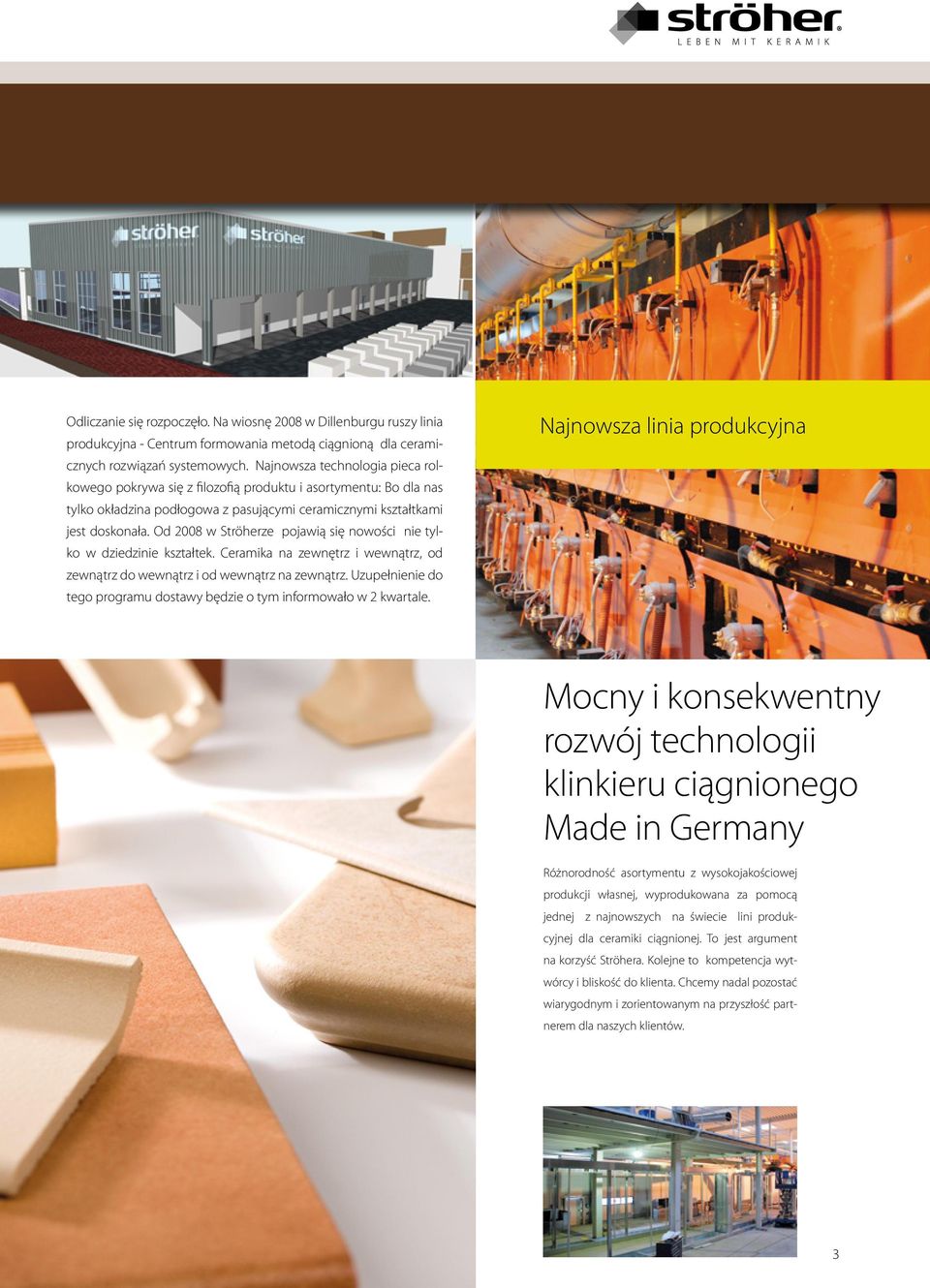

3 Odliczanie się rozpoczęło. Na wiosnę 2008 w Dillenburgu ruszy linia produkcyjna - Centrum formowania metodą ciągnioną dla ceramicznych rozwiązań systemowych. Najnowsza technologia pieca rolkowego pokrywa się z filozofią produktu i asortymentu: Bo dla nas tylko okładzina podłogowa z pasującymi ceramicznymi kształtkami jest doskonała. Od 2008 w Ströherze pojawią się nowości nie tylko w dziedzinie kształtek. Ceramika na zewnętrz i wewnątrz, od zewnątrz do wewnątrz i od wewnątrz na zewnątrz. Uzupełnienie do tego programu dostawy będzie o tym informowało w 2 kwartale. Najnowsza linia produkcyjna Mocny i konsekwentny rozwój technologii klinkieru ciągnionego Made in Germany Różnorodność asortymentu z wysokojakościowej produkcji własnej, wyprodukowana za pomocą jednej z najnowszych na świecie lini produkcyjnej dla ceramiki ciągnionej. To jest argument na korzyść Ströhera. Kolejne to kompetencja wytwórcy i bliskość do klienta. Chcemy nadal pozostać wiarygodnym i zorientowanym na przyszłość partnerem dla naszych klientów. 3

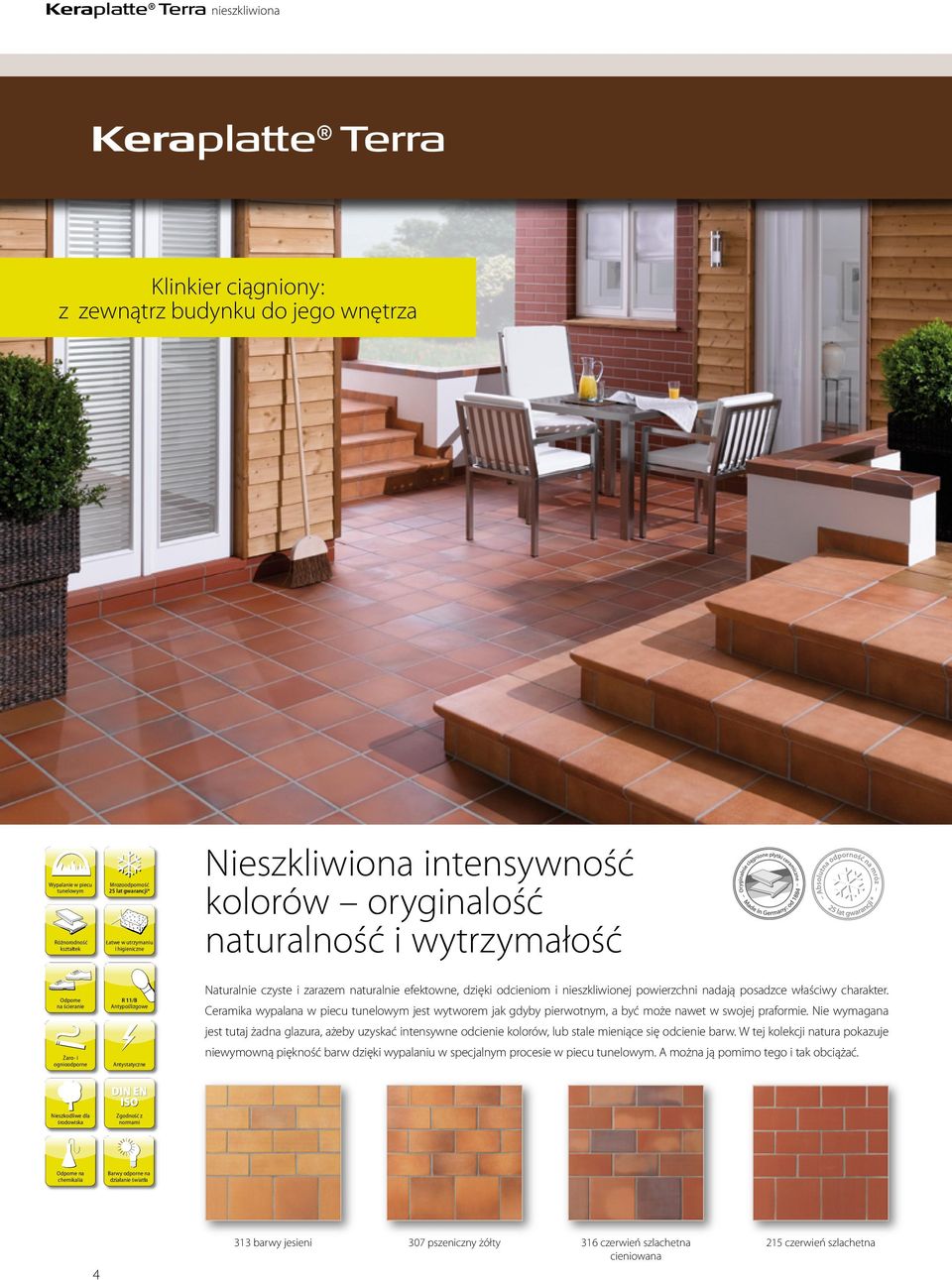

4 Keraplatte Terra nieszkliwiona Keraplatte Terra Klinkier ciągniony: z zewnątrz budynku do jego wnętrza Wypalanie w piecu tunelowym Różnorodność kształtek Mrozoodporność 25 lat gwarancji* Łatwe w utrzymaniu i higieniczne Nieszkliwiona intensywność kolorów oryginalość naturalność i wytrzymałość Odporne na ścieranie Żaro- i ognioodporne R 11/B Antypoślizgowe Antystatyczne Naturalnie czyste i zarazem naturalnie efektowne, dzięki odcieniom i nieszkliwionej powierzchni nadają posadzce właściwy charakter. Ceramika wypalana w piecu tunelowym jest wytworem jak gdyby pierwotnym, a być może nawet w swojej praformie. Nie wymagana jest tutaj żadna glazura, ażeby uzyskać intensywne odcienie kolorów, lub stale mieniące się odcienie barw. W tej kolekcji natura pokazuje niewymowną piękność barw dzięki wypalaniu w specjalnym procesie w piecu tunelowym. A można ją pomimo tego i tak obciążać. Nieszkodliwe dla środowiska Zgodność z normami Odporne na chemikalia Barwy odporne na działanie światła barwy jesieni 307 pszeniczny żółty 316 czerwień szlachetna cieniowana 215 czerwień szlachetna

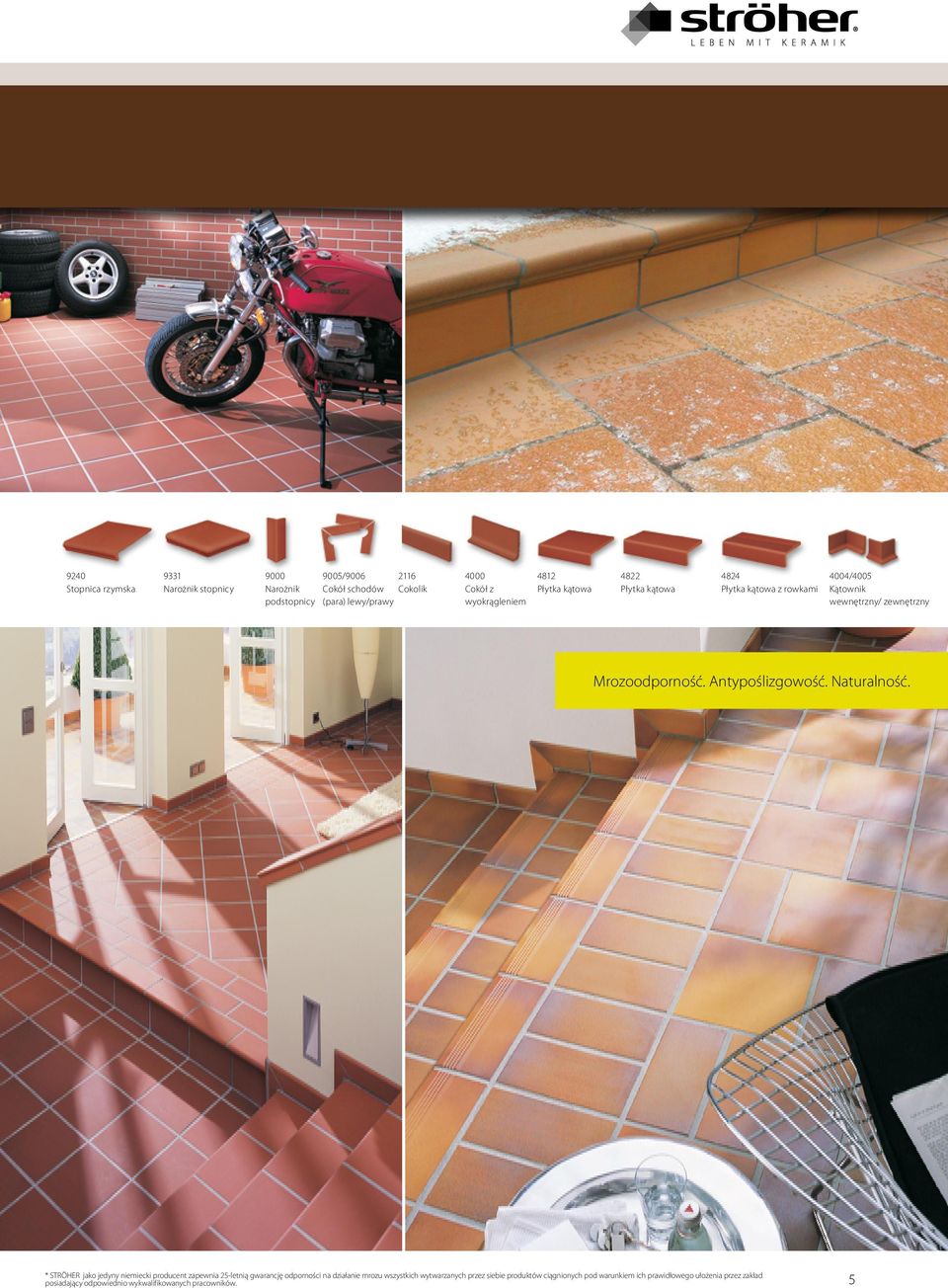

5 9240 Stopnica rzymska 9331 Narożnik stopnicy 9000 Narożnik podstopnicy 9005/9006 Cokół schodów (para) lewy/prawy Cokół z wyokrągleniem 4812 Płytka kątowa 4822 Płytka kątowa 4824 Płytka kątowa z rowkami 4004/4005 Kątownik wewnętrzny/ zewnętrzny Mrozoodporność. Antypoślizgowość. Naturalność. * STRÖHER jako jedyny niemiecki producent zapewnia 25-letnią gwarancję odporności na działanie mrozu wszystkich wytwarzanych przez siebie produktów ciągnionych pod warunkiem ich prawidłowego ułożenia przez zakład posiadający odpowiednio wykwalifikowanych pracowników. 5

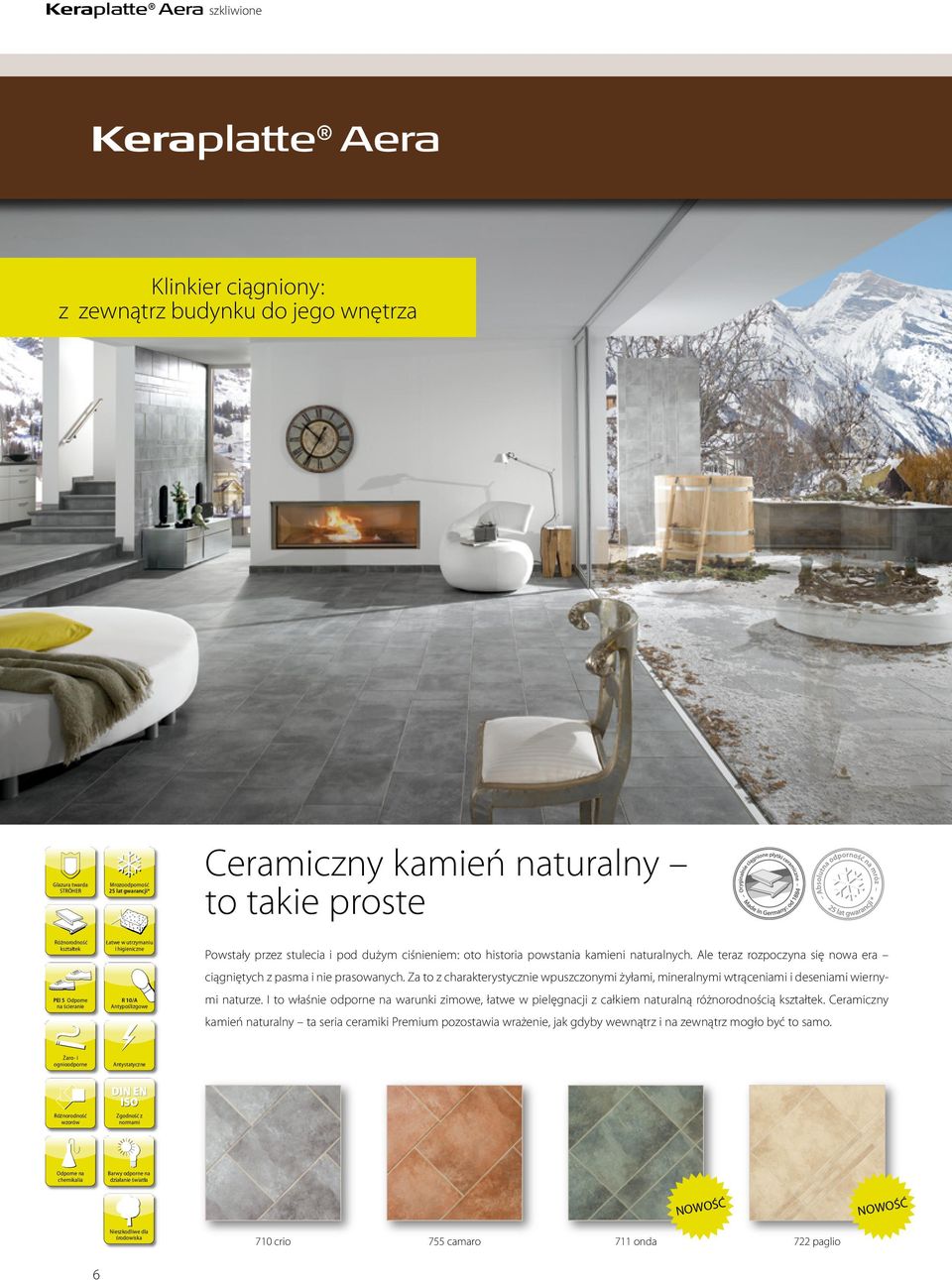

6 Keraplatte Aera szkliwione Keraplatte Aera Klinkier ciągniony: z zewnątrz budynku do jego wnętrza Glazura twarda STRÖHER Różnorodność kształtek PEI 5 Odporne na ścieranie Mrozoodporność 25 lat gwarancji* Łatwe w utrzymaniu i higieniczne R 10/A Antypoślizgowe Ceramiczny kamień naturalny to takie proste Powstały przez stulecia i pod dużym ciśnieniem: oto historia powstania kamieni naturalnych. Ale teraz rozpoczyna się nowa era ciągniętych z pasma i nie prasowanych. Za to z charakterystycznie wpuszczonymi żyłami, mineralnymi wtrąceniami i deseniami wiernymi naturze. I to właśnie odporne na warunki zimowe, łatwe w pielęgnacji z całkiem naturalną różnorodnością kształtek. Ceramiczny kamień naturalny ta seria ceramiki Premium pozostawia wrażenie, jak gdyby wewnątrz i na zewnątrz mogło być to samo. Żaro- i ognioodporne Antystatyczne Różnorodność wzorów Zgodność z normami Odporne na chemikalia Barwy odporne na działanie światła NOWOŚĆ NOWOŚĆ Nieszkodliwe dla środowiska 710 crio 755 camaro 711 onda 722 paglio 6

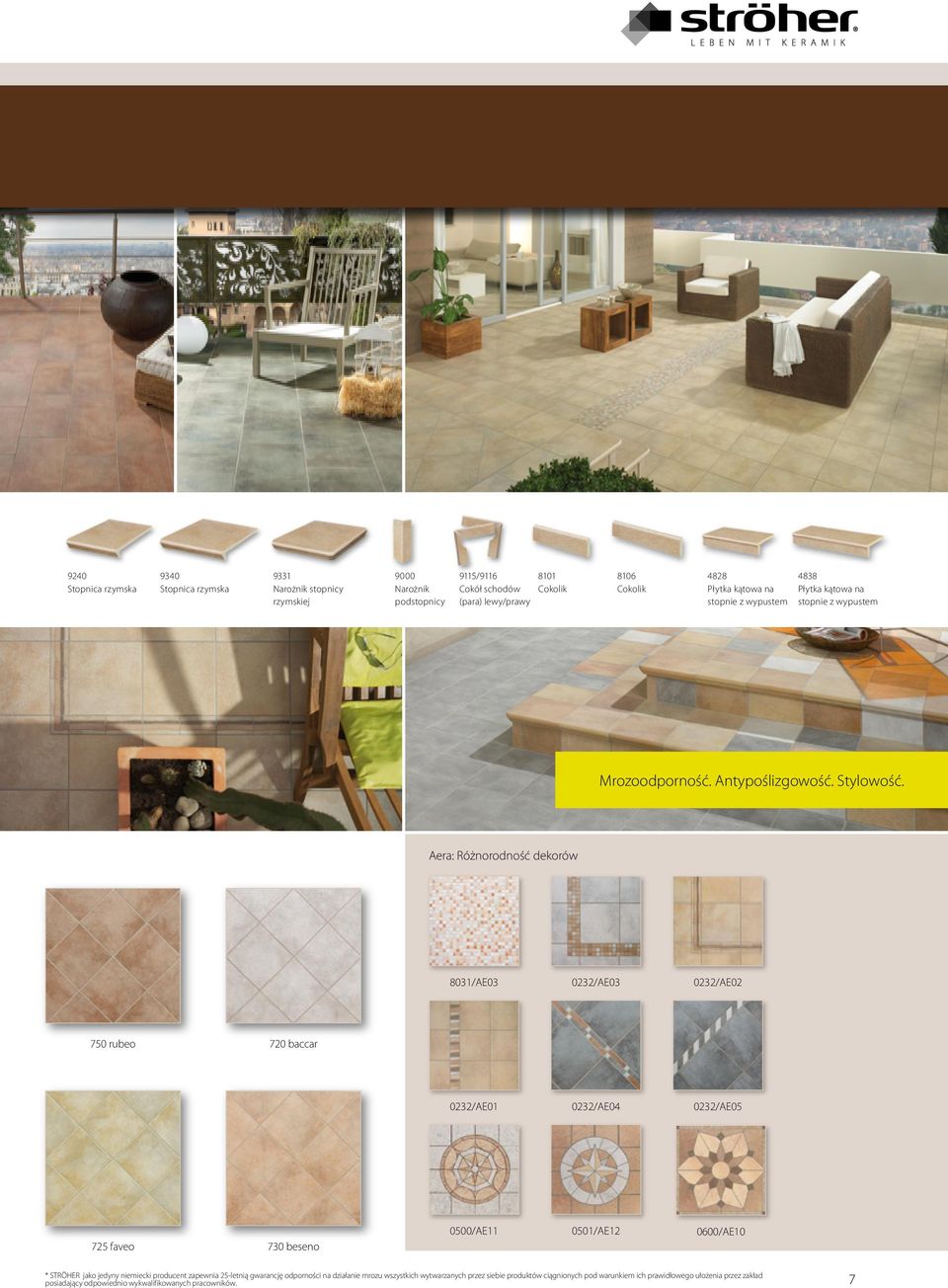

7 9240 Stopnica rzymska 9340 Stopnica rzymska 9331 Narożnik stopnicy rzymskiej 9000 Narożnik podstopnicy 9115/9116 Cokół schodów (para) lewy/prawy Płytka kątowa na stopnie z wypustem 4838 Płytka kątowa na stopnie z wypustem Mrozoodporność. Antypoślizgowość. Stylowość. Aera: Różnorodność dekorów 8031/AE /AE /AE rubeo 720 baccar 0232/AE /AE /AE faveo 730 beseno 0500/AE /AE /AE10 * STRÖHER jako jedyny niemiecki producent zapewnia 25-letnią gwarancję odporności na działanie mrozu wszystkich wytwarzanych przez siebie produktów ciągnionych pod warunkiem ich prawidłowego ułożenia przez zakład posiadający odpowiednio wykwalifikowanych pracowników. 7

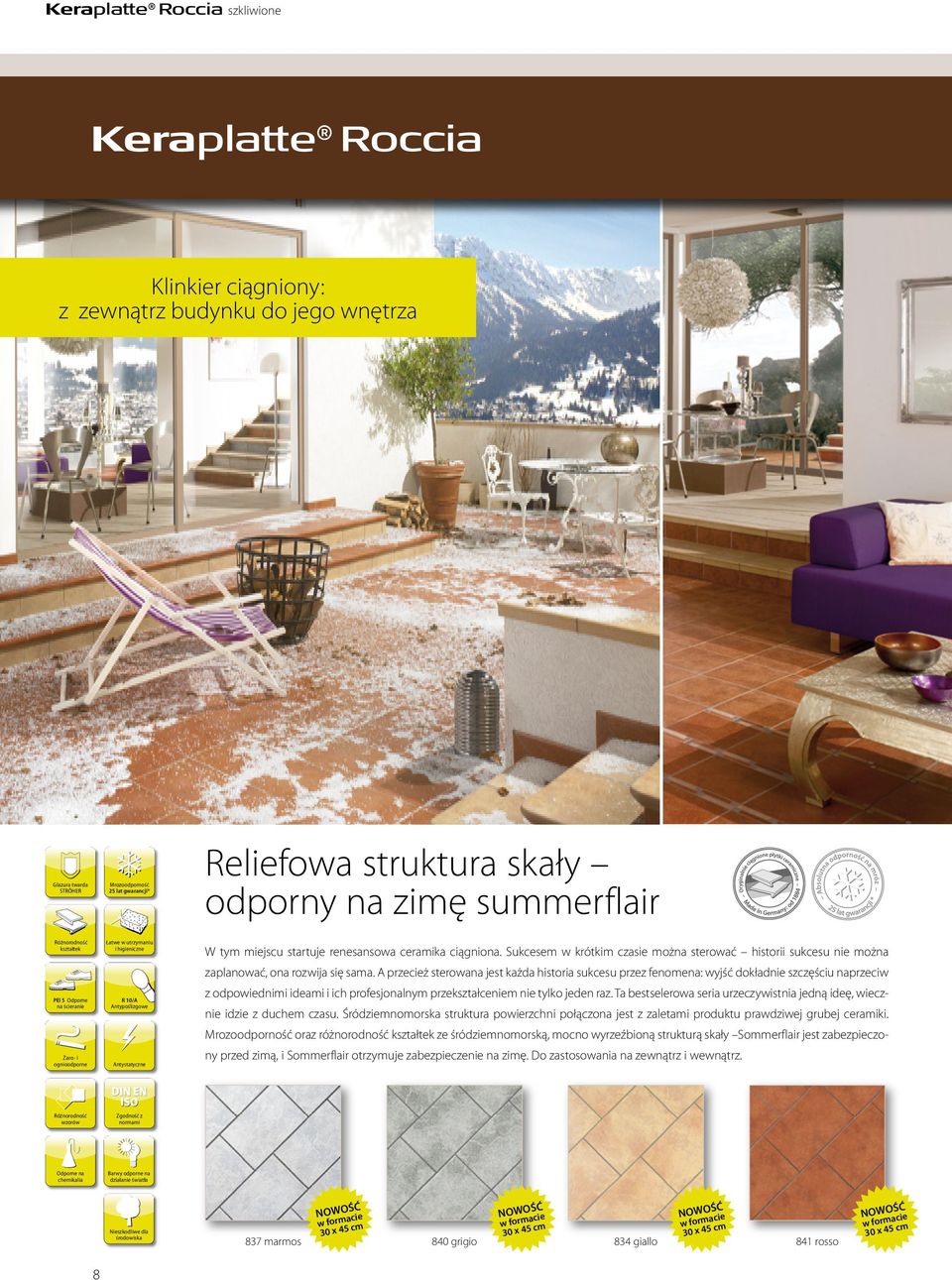

8 Keraplatte Roccia szkliwione Keraplatte Roccia Klinkier ciągniony: z zewnątrz budynku do jego wnętrza Glazura twarda STRÖHER Różnorodność kształtek PEI 5 Odporne na ścieranie Żaro- i ognioodporne Mrozoodporność 25 lat gwarancji* Łatwe w utrzymaniu i higieniczne R 10/A Antypoślizgowe Antystatyczne Reliefowa struktura skały odporny na zimę summerflair W tym miejscu startuje renesansowa ceramika ciągniona. Sukcesem w krótkim czasie można sterować historii sukcesu nie można zaplanować, ona rozwija się sama. A przecież sterowana jest każda historia sukcesu przez fenomena: wyjść dokładnie szczęściu naprzeciw z odpowiednimi ideami i ich profesjonalnym przekształceniem nie tylko jeden raz. Ta bestselerowa seria urzeczywistnia jedną ideę, wiecznie idzie z duchem czasu. Śródziemnomorska struktura powierzchni połączona jest z zaletami produktu prawdziwej grubej ceramiki. Mrozoodporność oraz różnorodność kształtek ze śródziemnomorską, mocno wyrzeźbioną strukturą skały Sommerflair jest zabezpieczony przed zimą, i Sommerflair otrzymuje zabezpieczenie na zimę. Do zastosowania na zewnątrz i wewnątrz. Różnorodność wzorów Zgodność z normami Odporne na chemikalia Barwy odporne na działanie światła Nieszkodliwe dla środowiska NOWOŚĆ w formacie 30 x 45 cm NOWOŚĆ w formacie 30 x 45 cm NOWOŚĆ w formacie 30 x 45 cm 837 marmos 840 grigio 834 giallo 841 rosso NOWOŚĆ w formacie 30 x 45 cm 8

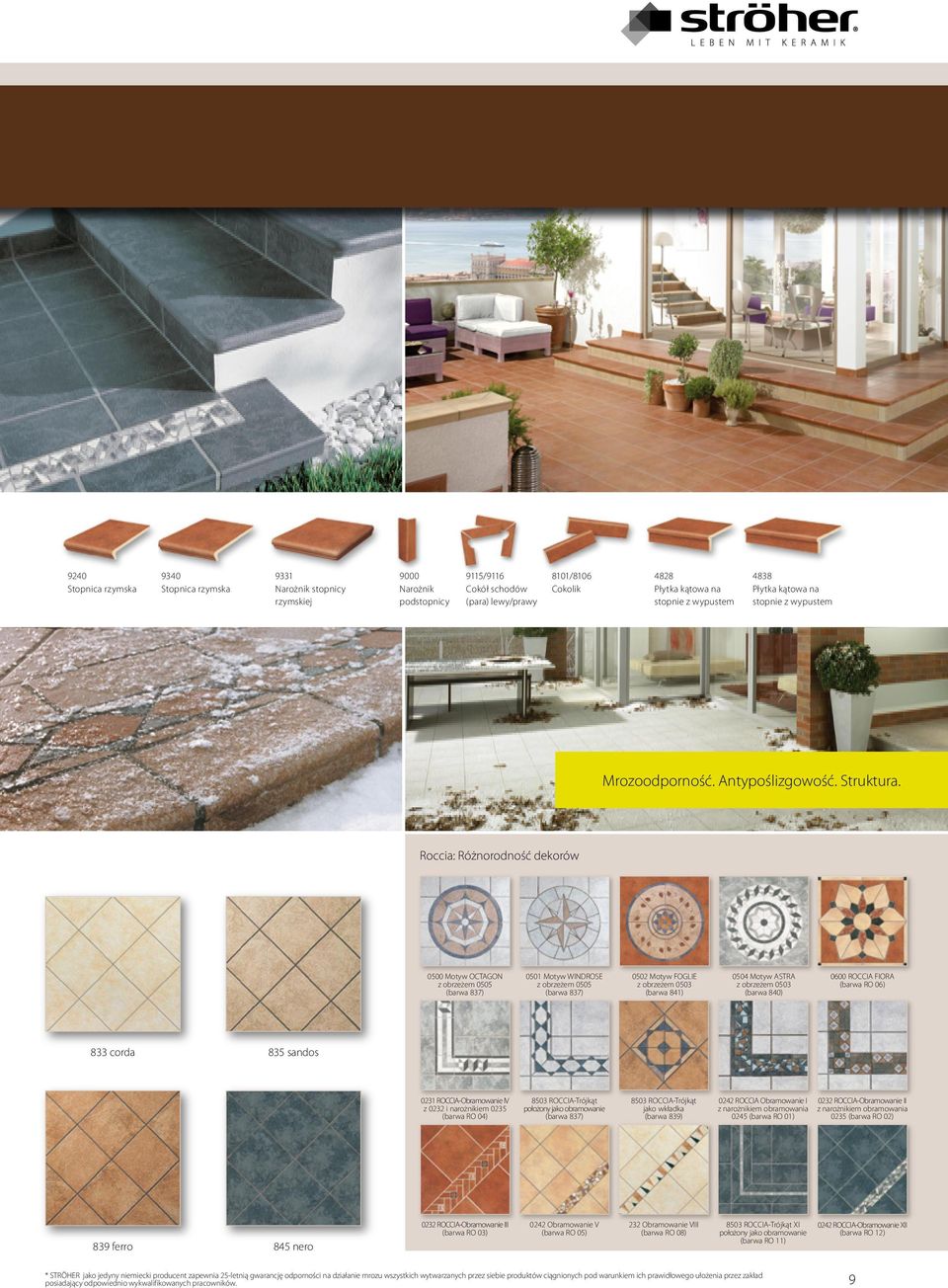

9 9240 Stopnica rzymska 9340 Stopnica rzymska 9331 Narożnik stopnicy rzymskiej 9000 Narożnik podstopnicy 9115/9116 Cokół schodów (para) lewy/prawy 8101/ Płytka kątowa na stopnie z wypustem 4838 Płytka kątowa na stopnie z wypustem Mrozoodporność. Antypoślizgowość. Struktura. Roccia: Różnorodność dekorów 0500 Motyw OCTAGON z obrzeżem 0505 (barwa 837) 0501 Motyw WINDROSE z obrzeżem 0505 (barwa 837) 0502 Motyw FOGLIE z obrzeżem 0503 (barwa 841) 0504 Motyw ASTRA z obrzeżem 0503 (barwa 840) 0600 ROCCIA FIORA (barwa RO 06) 833 corda 835 sandos 0231 ROCCIA-Obramowanie IV z 0232 i narożnikiem 0235 (barwa RO 04) 8503 ROCCIA-Trójkąt położony jako obramowanie (barwa 837) 8503 ROCCIA-Trójkąt jako wkładka (barwa 839) 0242 ROCCIA Obramowanie I z narożnikiem obramowania 0245 (barwa RO 01) 0232 ROCCIA-Obramowanie II z narożnikiem obramowania 0235 (barwa RO 02) 839 ferro 845 nero 0232 ROCCIA-Obramowanie III (barwa RO 03) 0242 Obramowanie V (barwa RO 05) 232 Obramowanie VIII (barwa RO 08) 8503 ROCCIA-Trójkąt XI położony jako obramowanie (barwa RO 11) 0242 ROCCIA-Obramowanie XII (barwa RO 12) * STRÖHER jako jedyny niemiecki producent zapewnia 25-letnią gwarancję odporności na działanie mrozu wszystkich wytwarzanych przez siebie produktów ciągnionych pod warunkiem ich prawidłowego ułożenia przez zakład posiadający odpowiednio wykwalifikowanych pracowników. 9

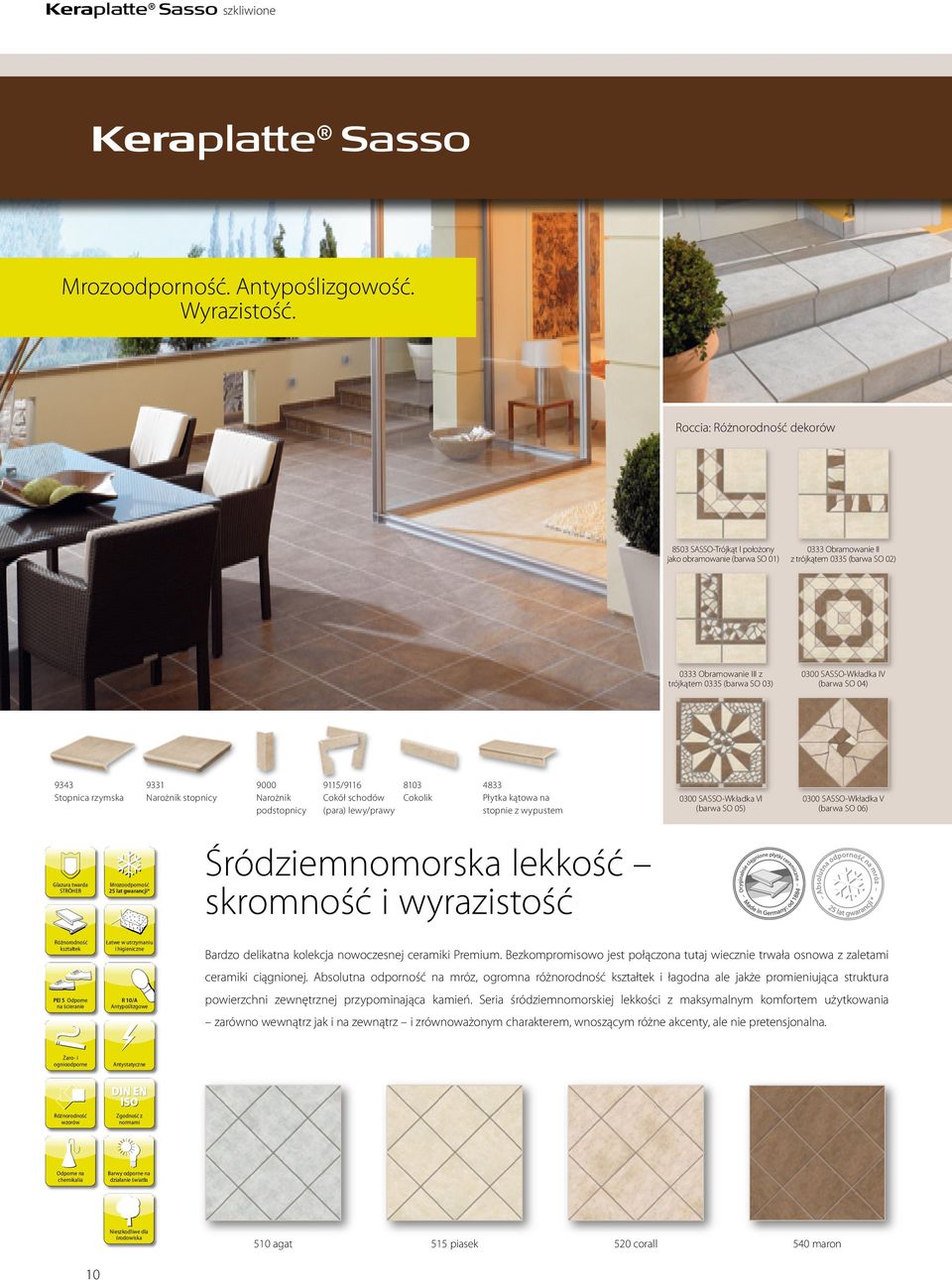

10 Keraplatte Sasso szkliwione Keraplatte Sasso Mrozoodporność. Antypoślizgowość. Wyrazistość. Roccia: Różnorodność dekorów 8503 SASSO-Trójkąt I położony jako obramowanie (barwa SO 01) 0333 Obramowanie II z trójkątem 0335 (barwa SO 02) 0333 Obramowanie III z trójkątem 0335 (barwa SO 03) 0300 SASSO-Wkładka IV (barwa SO 04) 9343 Stopnica rzymska 9331 Narożnik stopnicy 9000 Narożnik podstopnicy 9115/9116 Cokół schodów (para) lewy/prawy Płytka kątowa na stopnie z wypustem 0300 SASSO-Wkładka VI (barwa SO 05) 0300 SASSO-Wkładka V (barwa SO 06) Glazura twarda STRÖHER Różnorodność kształtek PEI 5 Odporne na ścieranie Mrozoodporność 25 lat gwarancji* Łatwe w utrzymaniu i higieniczne R 10/A Antypoślizgowe Śródziemnomorska lekkość skromność i wyrazistość Bardzo delikatna kolekcja nowoczesnej ceramiki Premium. Bezkompromisowo jest połączona tutaj wiecznie trwała osnowa z zaletami ceramiki ciągnionej. Absolutna odporność na mróz, ogromna różnorodność kształtek i łagodna ale jakże promieniująca struktura powierzchni zewnętrznej przypominająca kamień. Seria śródziemnomorskiej lekkości z maksymalnym komfortem użytkowania zarówno wewnątrz jak i na zewnątrz i zrównoważonym charakterem, wnoszącym różne akcenty, ale nie pretensjonalna. Żaro- i ognioodporne Antystatyczne Różnorodność wzorów Zgodność z normami Odporne na chemikalia Barwy odporne na działanie światła 10 Nieszkodliwe dla środowiska 510 agat 515 piasek 520 corall 540 maron

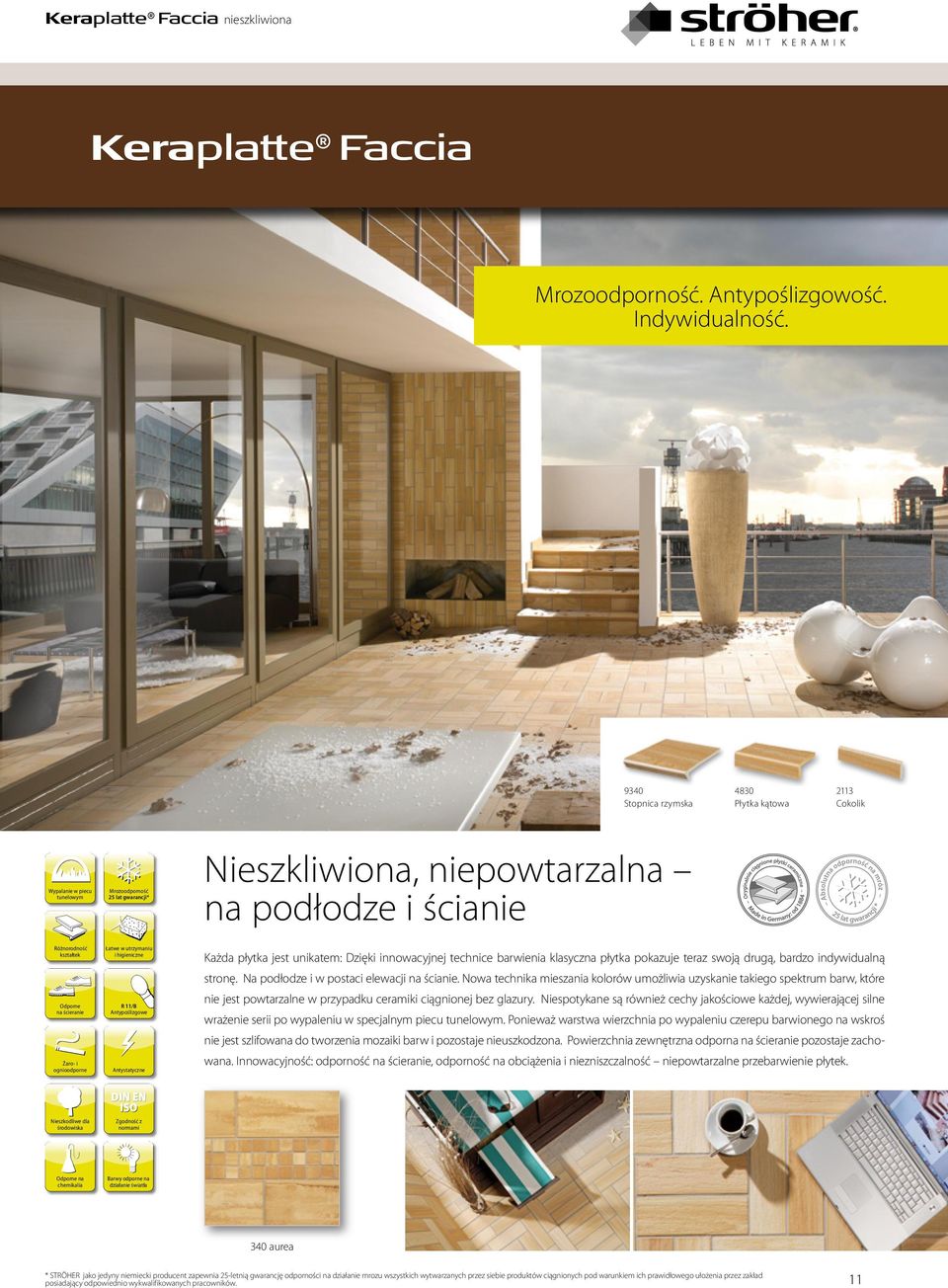

11 Keraplatte Faccia nieszkliwiona Keraplatte Faccia Mrozoodporność. Antypoślizgowość. Indywidualność Stopnica rzymska 4830 Płytka kątowa 2113 Wypalanie w piecu tunelowym Mrozoodporność 25 lat gwarancji* Nieszkliwiona, niepowtarzalna na podłodze i ścianie Różnorodność kształtek Odporne na ścieranie Żaro- i ognioodporne Łatwe w utrzymaniu i higieniczne R 11/B Antypoślizgowe Antystatyczne Każda płytka jest unikatem: Dzięki innowacyjnej technice barwienia klasyczna płytka pokazuje teraz swoją drugą, bardzo indywidualną stronę. Na podłodze i w postaci elewacji na ścianie. Nowa technika mieszania kolorów umożliwia uzyskanie takiego spektrum barw, które nie jest powtarzalne w przypadku ceramiki ciągnionej bez glazury. Niespotykane są również cechy jakościowe każdej, wywierającej silne wrażenie serii po wypaleniu w specjalnym piecu tunelowym. Ponieważ warstwa wierzchnia po wypaleniu czerepu barwionego na wskroś nie jest szlifowana do tworzenia mozaiki barw i pozostaje nieuszkodzona. Powierzchnia zewnętrzna odporna na ścieranie pozostaje zachowana. Innowacyjność: odporność na ścieranie, odporność na obciążenia i niezniszczalność niepowtarzalne przebarwienie płytek. Nieszkodliwe dla środowiska Zgodność z normami Odporne na chemikalia Barwy odporne na działanie światła 340 aurea * STRÖHER jako jedyny niemiecki producent zapewnia 25-letnią gwarancję odporności na działanie mrozu wszystkich wytwarzanych przez siebie produktów ciągnionych pod warunkiem ich prawidłowego ułożenia przez zakład posiadający odpowiednio wykwalifikowanych pracowników. 11

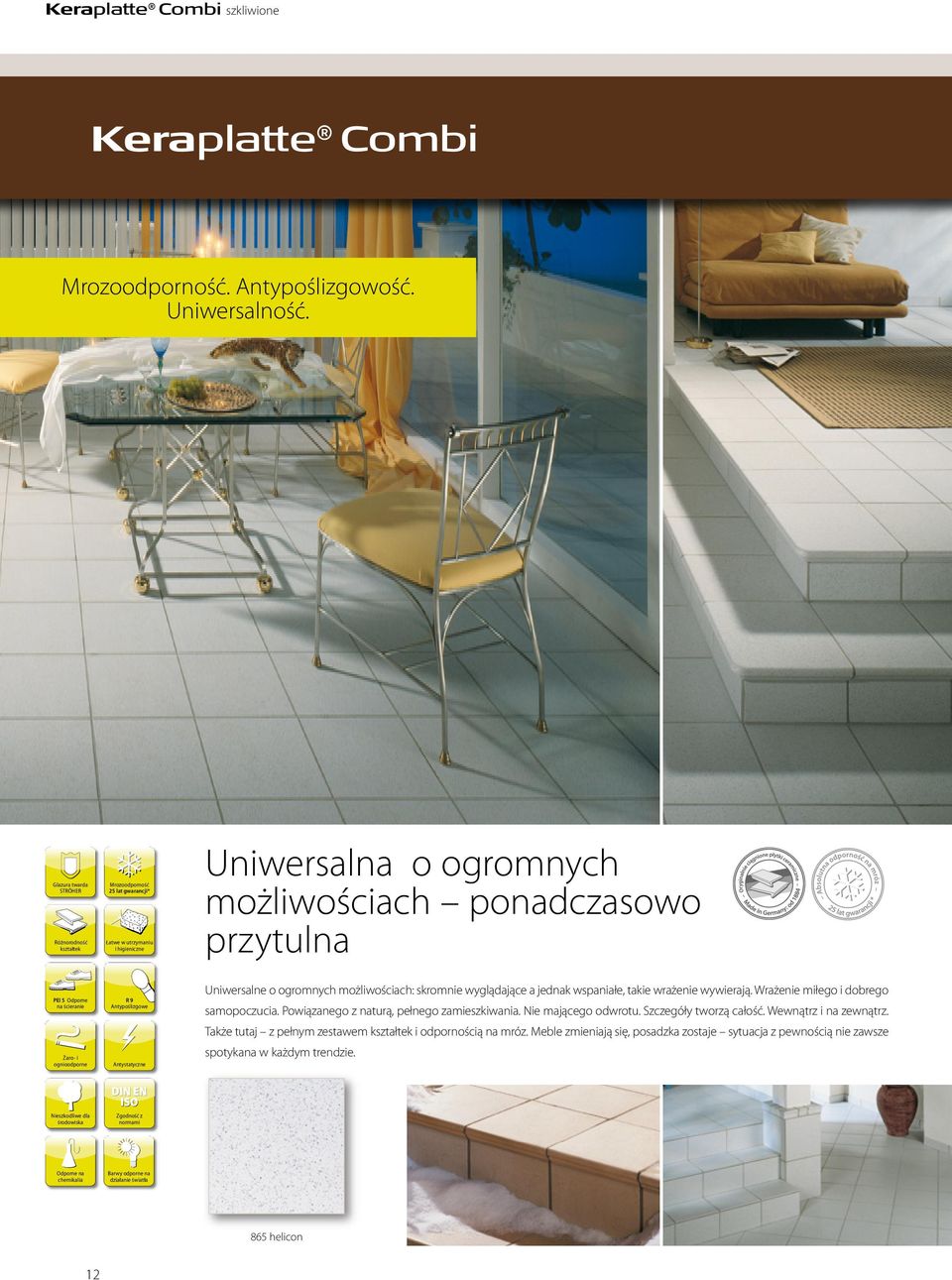

12 Keraplatte Combi szkliwione Keraplatte Combi Mrozoodporność. Antypoślizgowość. Uniwersalność. Glazura twarda STRÖHER Różnorodność kształtek Mrozoodporność 25 lat gwarancji* Łatwe w utrzymaniu i higieniczne Uniwersalna o ogromnych możliwościach ponadczasowo przytulna PEI 5 Odporne na ścieranie Żaro- i ognioodporne R 9 Antypoślizgowe Antystatyczne Uniwersalne o ogromnych możliwościach: skromnie wyglądające a jednak wspaniałe, takie wrażenie wywierają. Wrażenie miłego i dobrego samopoczucia. Powiązanego z naturą, pełnego zamieszkiwania. Nie mającego odwrotu. Szczegóły tworzą całość. Wewnątrz i na zewnątrz. Także tutaj z pełnym zestawem kształtek i odpornością na mróz. Meble zmieniają się, posadzka zostaje sytuacja z pewnością nie zawsze spotykana w każdym trendzie. Nieszkodliwe dla środowiska Zgodność z normami Odporne na chemikalia Barwy odporne na działanie światła 865 helicon 12

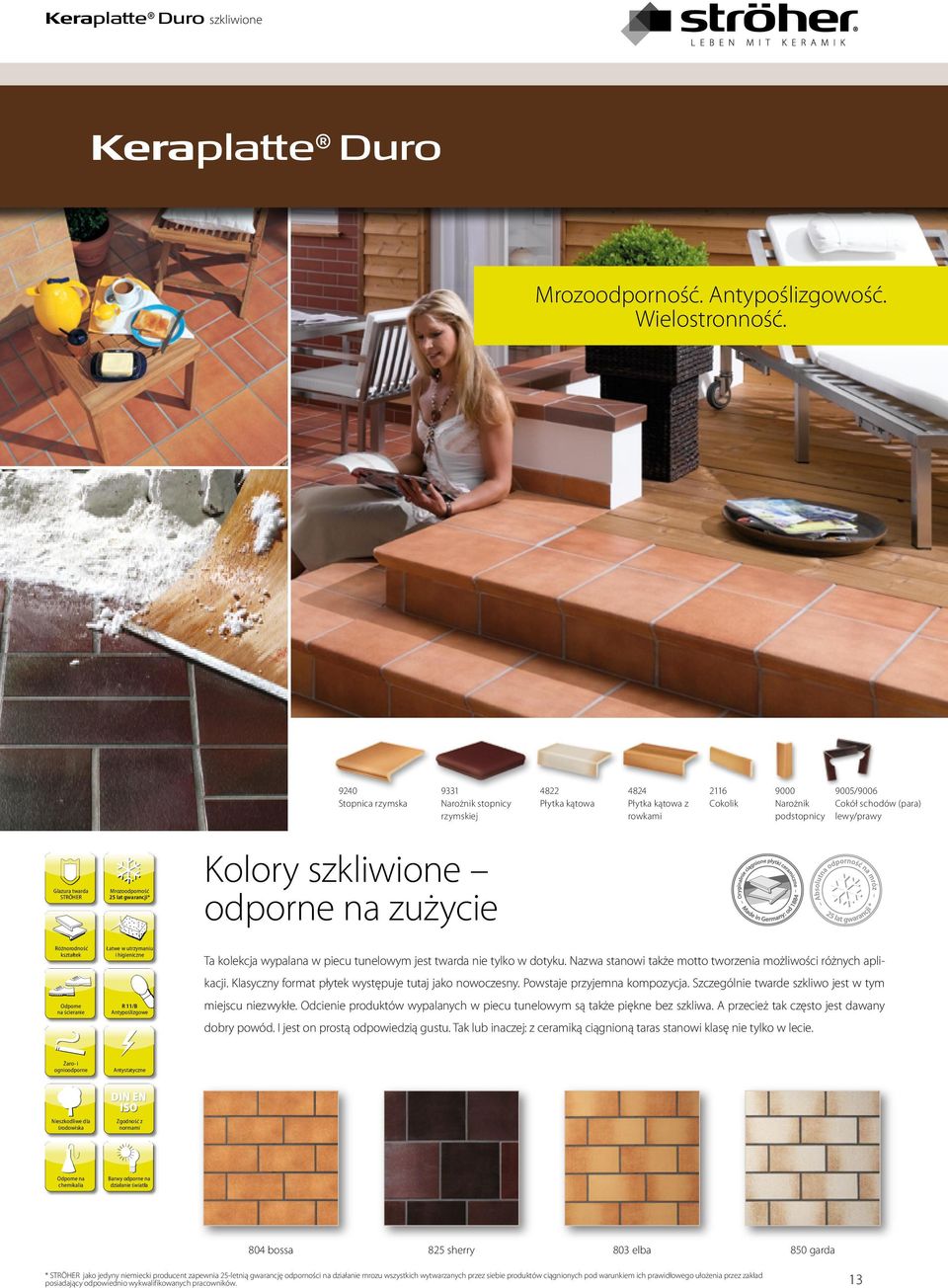

13 Keraplatte Duro szkliwione Keraplatte Duro Mrozoodporność. Antypoślizgowość. Wielostronność Stopnica rzymska 9331 Narożnik stopnicy rzymskiej 4822 Płytka kątowa 4824 Płytka kątowa z rowkami Narożnik podstopnicy 9005/9006 Cokół schodów (para) lewy/prawy Glazura twarda STRÖHER Różnorodność kształtek Odporne na ścieranie Mrozoodporność 25 lat gwarancji* Łatwe w utrzymaniu i higieniczne R 11/B Antypoślizgowe Kolory szkliwione odporne na zużycie Ta kolekcja wypalana w piecu tunelowym jest twarda nie tylko w dotyku. Nazwa stanowi także motto tworzenia możliwości różnych aplikacji. Klasyczny format płytek występuje tutaj jako nowoczesny. Powstaje przyjemna kompozycja. Szczególnie twarde szkliwo jest w tym miejscu niezwykłe. Odcienie produktów wypalanych w piecu tunelowym są także piękne bez szkliwa. A przecież tak często jest dawany dobry powód. I jest on prostą odpowiedzią gustu. Tak lub inaczej: z ceramiką ciągnioną taras stanowi klasę nie tylko w lecie. Żaro- i ognioodporne Antystatyczne Nieszkodliwe dla środowiska Zgodność z normami Odporne na chemikalia Barwy odporne na działanie światła 804 bossa 825 sherry 803 elba 850 garda * STRÖHER jako jedyny niemiecki producent zapewnia 25-letnią gwarancję odporności na działanie mrozu wszystkich wytwarzanych przez siebie produktów ciągnionych pod warunkiem ich prawidłowego ułożenia przez zakład posiadający odpowiednio wykwalifikowanych pracowników. 13

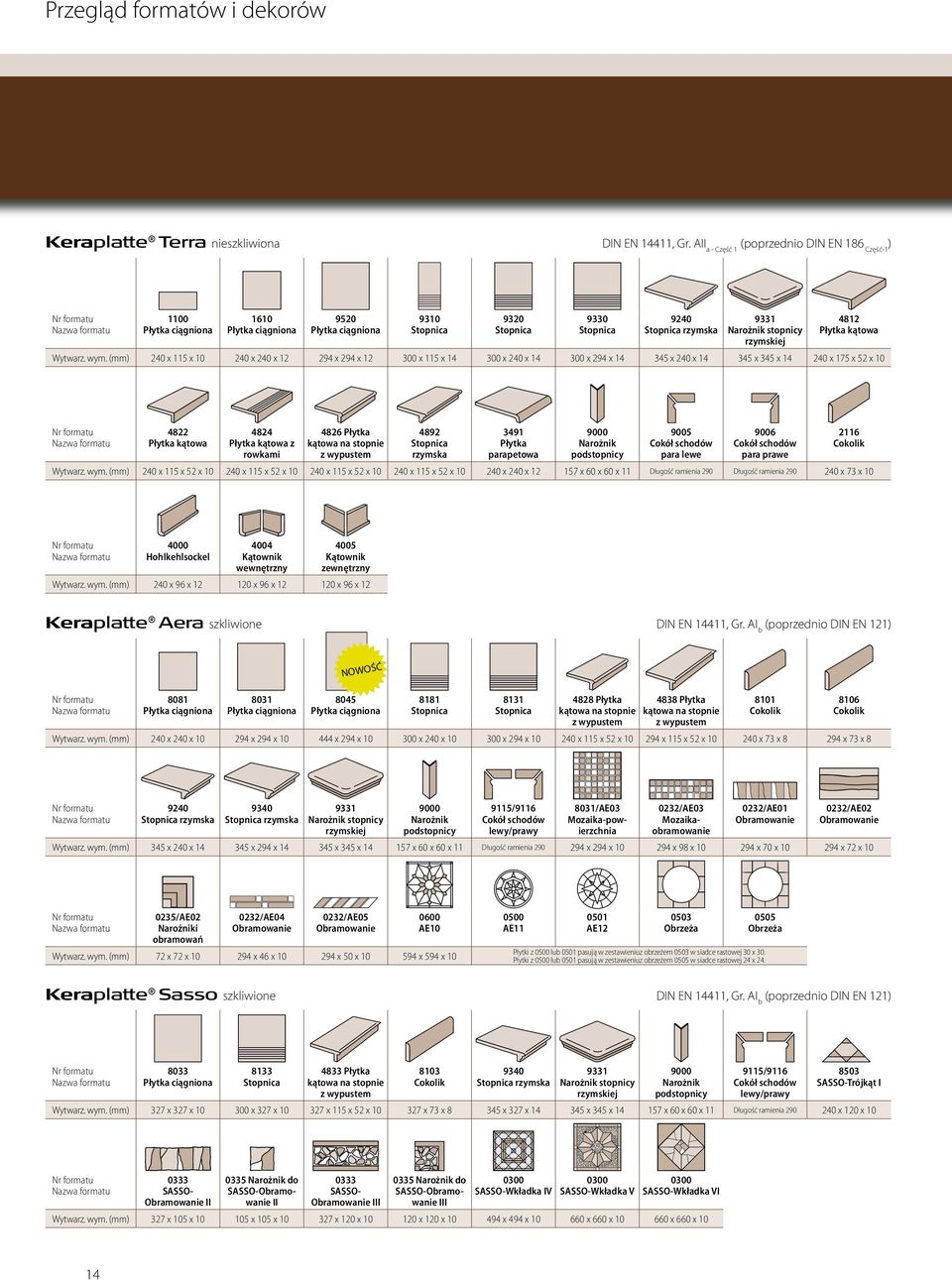

14 Przegląd formatów i dekorów Keraplatte Terra nieszkliwiona DIN EN 14411, Gr. AII a - Część 1 (poprzednio DIN EN 186 Część-1 ) Stopnica 9320 Stopnica 9330 Stopnica 9240 Stopnica rzymska 9331 Narożnik stopnicy rzymskiej 4812 Płytka kątowa Wytwarz. wym. (mm) 240 x 115 x x 240 x x 294 x x 115 x x 240 x x 294 x x 240 x x 345 x x 175 x 52 x Płytka kątowa 4824 Płytka kątowa z rowkami 4826 Płytka kątowa na stopnie z wypustem 4892 Stopnica rzymska 3491 Płytka parapetowa 9000 Narożnik podstopnicy 9005 Cokół schodów para lewe 9006 Cokół schodów para prawe Wytwarz. wym. (mm) 240 x 115 x 52 x x 115 x 52 x x 115 x 52 x x 115 x 52 x x 240 x x 60 x 60 x 11 Długość ramienia 290 Długość ramienia x 73 x Hohlkehlsockel 4004 Kątownik wewnętrzny 4005 Kątownik zewnętrzny Wytwarz. wym. (mm) 240 x 96 x x 96 x x 96 x 12 Keraplatte Aera szkliwione DIN EN 14411, Gr. AI b (poprzednio DIN EN 121) NOWOŚĆ Stopnica 8131 Stopnica 4828 Płytka kątowa na stopnie z wypustem 4838 Płytka kątowa na stopnie z wypustem Wytwarz. wym. (mm) 240 x 240 x x 294 x x 294 x x 240 x x 294 x x 115 x 52 x x 115 x 52 x x 73 x x 73 x Stopnica rzymska 9340 Stopnica rzymska 9331 Narożnik stopnicy rzymskiej 9000 Narożnik podstopnicy 9115/9116 Cokół schodów lewy/prawy 8031/AE03 Mozaika-powierzchnia 0232/AE03 Mozaikaobramowanie 0232/AE01 Obramowanie 0232/AE02 Obramowanie Wytwarz. wym. (mm) 345 x 240 x x 294 x x 345 x x 60 x 60 x 11 Długość ramienia x 294 x x 98 x x 70 x x 72 x /AE02 Narożniki obramowań 0232/AE04 Obramowanie 0232/AE05 Obramowanie 0600 AE10 Wytwarz. wym. (mm) 72 x 72 x x 46 x x 50 x x 594 x AE AE Obrzeża 0505 Obrzeża Płytki z 0500 lub 0501 pasują w zestawieniuz obrzeżem 0503 w siadce rastowej 30 x 30. Płytki z 0500 lub 0501 pasują w zestawieniuz obrzeżem 0505 w siadce rastowej 24 x 24. Keraplatte Sasso szkliwione DIN EN 14411, Gr. AI b (poprzednio DIN EN 121) Stopnica 4833 Płytka kątowa na stopnie z wypustem Stopnica rzymska 9331 Narożnik stopnicy rzymskiej 9000 Narożnik podstopnicy 9115/9116 Cokół schodów lewy/prawy 8503 SASSO-Trójkąt I Wytwarz. wym. (mm) 327 x 327 x x 327 x x 115 x 52 x x 73 x x 327 x x 345 x x 60 x 60 x 11 Długość ramienia x 120 x SASSO- Obramowanie II 0335 Narożnik do SASSO-Obramowanie II 0333 SASSO- Obramowanie III 0335 Narożnik do SASSO-Obramowanie III 0300 SASSO-Wkładka IV 0300 SASSO-Wkładka V 0300 SASSO-Wkładka VI Wytwarz. wym. (mm) 327 x 105 x x 105 x x 120 x x 120 x x 494 x x 660 x x 660 x 10 14

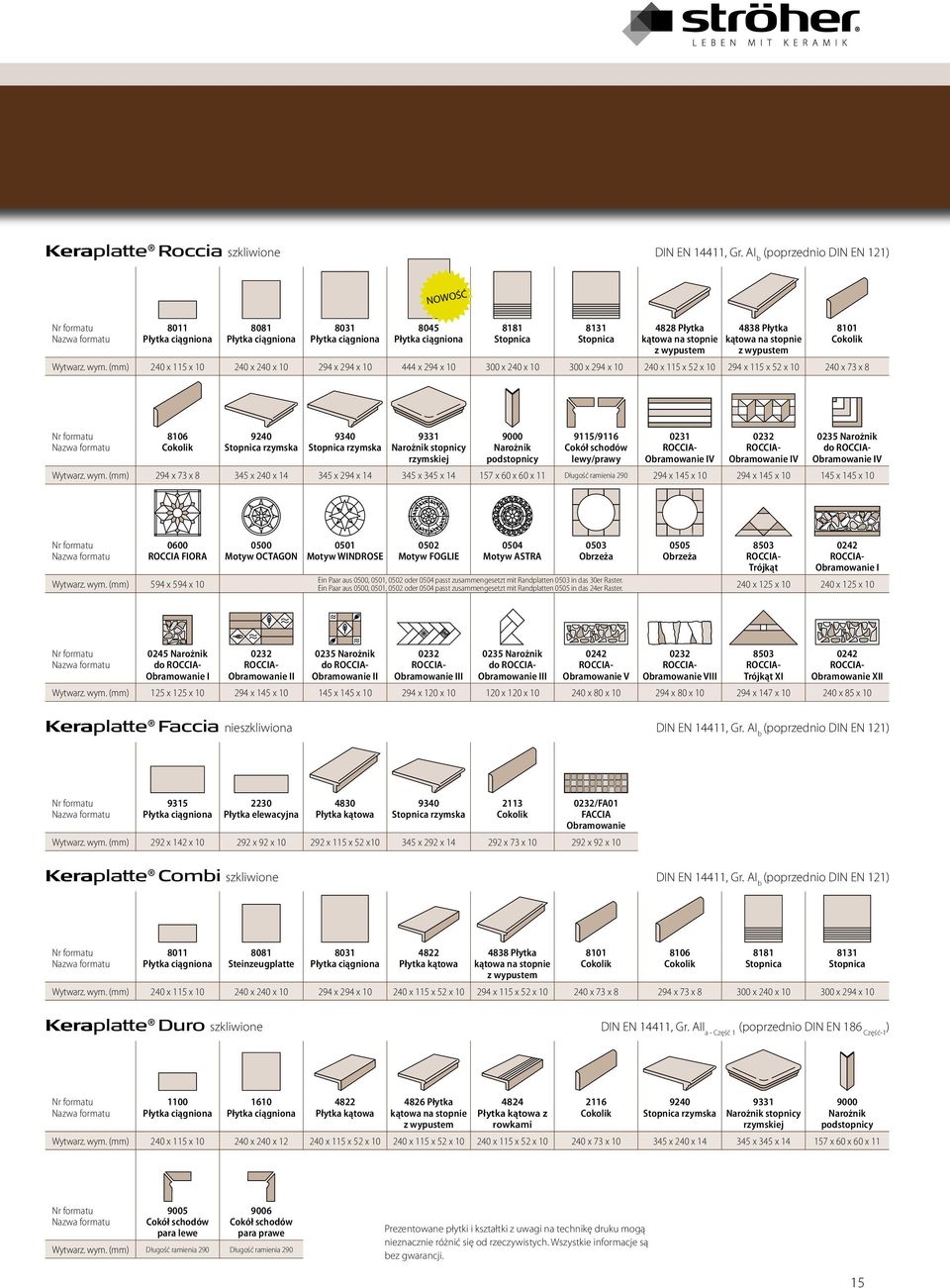

15 Keraplatte Roccia szkliwione DIN EN 14411, Gr. AI b (poprzednio DIN EN 121) NOWOŚĆ Stopnica 8131 Stopnica 4828 Płytka kątowa na stopnie z wypustem 4838 Płytka kątowa na stopnie z wypustem Wytwarz. wym. (mm) 240 x 115 x x 240 x x 294 x x 294 x x 240 x x 294 x x 115 x 52 x x 115 x 52 x x 73 x Stopnica rzymska 9340 Stopnica rzymska 9331 Narożnik stopnicy rzymskiej 9000 Narożnik podstopnicy 9115/9116 Cokół schodów lewy/prawy 0231 ROCCIA- Obramowanie IV 0232 ROCCIA- Obramowanie IV 0235 Narożnik do ROCCIA- Obramowanie IV Wytwarz. wym. (mm) 294 x 73 x x 240 x x 294 x x 345 x x 60 x 60 x 11 Długość ramienia x 145 x x 145 x x 145 x ROCCIA FIORA Wytwarz. wym. (mm) 594 x 594 x Motyw OCTAGON 0501 Motyw WINDROSE 0502 Motyw FOGLIE 0504 Motyw ASTRA 0503 Obrzeża 0505 Obrzeża 8503 ROCCIA- Trójkąt 0242 ROCCIA- Obramowanie I Ein Paar aus 0500, 0501, 0502 oder 0504 passt zusammengesetzt mit Randplatten 0503 in das 30er Raster. Ein Paar aus 0500, 0501, 0502 oder 0504 passt zusammengesetzt mit Randplatten 0505 in das 24er Raster. 240 x 125 x x 125 x Narożnik do ROCCIA- Obramowanie I 0232 ROCCIA- Obramowanie II 0235 Narożnik do ROCCIA- Obramowanie II 0232 ROCCIA- Obramowanie III 0235 Narożnik do ROCCIA- Obramowanie III 0242 ROCCIA- Obramowanie V 0232 ROCCIA- Obramowanie VIII 8503 ROCCIA- Trójkąt XI 0242 ROCCIA- Obramowanie XII Wytwarz. wym. (mm) 125 x 125 x x 145 x x 145 x x 120 x x 120 x x 80 x x 80 x x 147 x x 85 x 10 Keraplatte Faccia nieszkliwiona DIN EN 14411, Gr. AI b (poprzednio DIN EN 121) Płytka elewacyjna 4830 Płytka kątowa 9340 Stopnica rzymska /FA01 FACCIA Obramowanie Wytwarz. wym. (mm) 292 x 142 x x 92 x x 115 x 52 x x 292 x x 73 x x 92 x 10 Keraplatte Combi szkliwione DIN EN 14411, Gr. AI b (poprzednio DIN EN 121) Steinzeugplatte Płytka kątowa 4838 Płytka kątowa na stopnie z wypustem Stopnica 8131 Stopnica Wytwarz. wym. (mm) 240 x 115 x x 240 x x 294 x x 115 x 52 x x 115 x 52 x x 73 x x 73 x x 240 x x 294 x 10 Keraplatte Duro szkliwione DIN EN 14411, Gr. AII a - Część 1 (poprzednio DIN EN 186 Część-1 ) Płytka kątowa 4826 Płytka kątowa na stopnie z wypustem 4824 Płytka kątowa z rowkami Stopnica rzymska 9331 Narożnik stopnicy rzymskiej 9000 Narożnik podstopnicy Wytwarz. wym. (mm) 240 x 115 x x 240 x x 115 x 52 x x 115 x 52 x x 115 x 52 x x 73 x x 240 x x 345 x x 60 x 60 x Cokół schodów para lewe 9006 Cokół schodów para prawe Wytwarz. wym. (mm) Długość ramienia 290 Długość ramienia 290 Prezentowane płytki i kształtki z uwagi na technikę druku mogą nieznacznie różnić się od rzeczywistych. Wszystkie informacje są bez gwarancji. 15

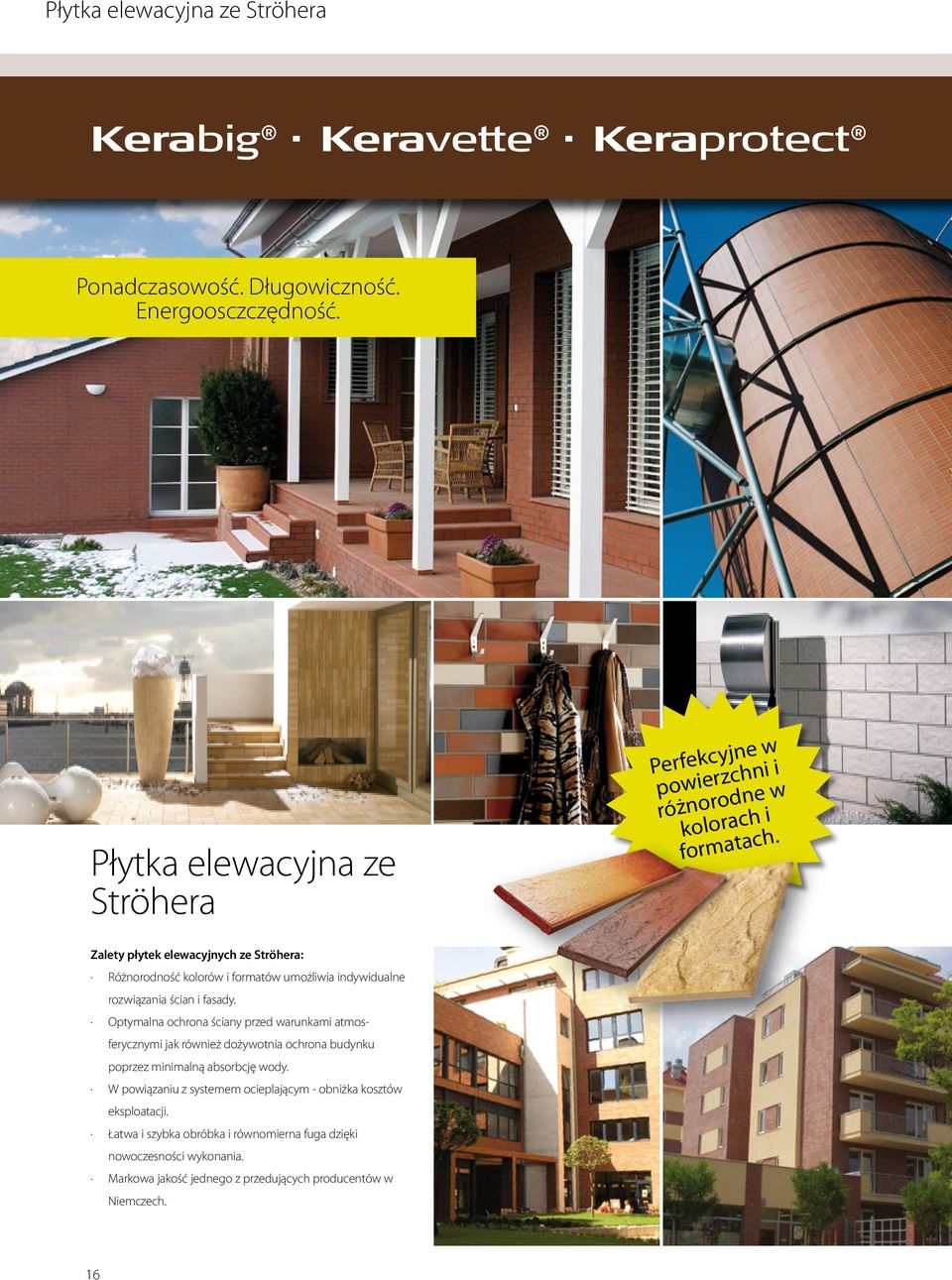

16 Płytka elewacyjna ze Ströhera Kerabig Keravette Keraprotect Ponadczasowość. Długowiczność. Energoosczczędność. Płytka elewacyjna ze Ströhera Perfekcyjne w powierzchni i różnorodne w kolorach i formatach. Zalety płytek elewacyjnych ze Ströhera: Różnorodność kolorów i formatów umożliwia indywidualne rozwiązania ścian i fasady. Optymalna ochrona ściany przed warunkami atmosferycznymi jak również dożywotnia ochrona budynku poprzez minimalną absorbcję wody. W powiązaniu z systemem ocieplającym - obniżka kosztów eksploatacji. Łatwa i szybka obróbka i równomierna fuga dzięki nowoczesności wykonania. Markowa jakość jednego z przedujących producentów w Niemczech. 16

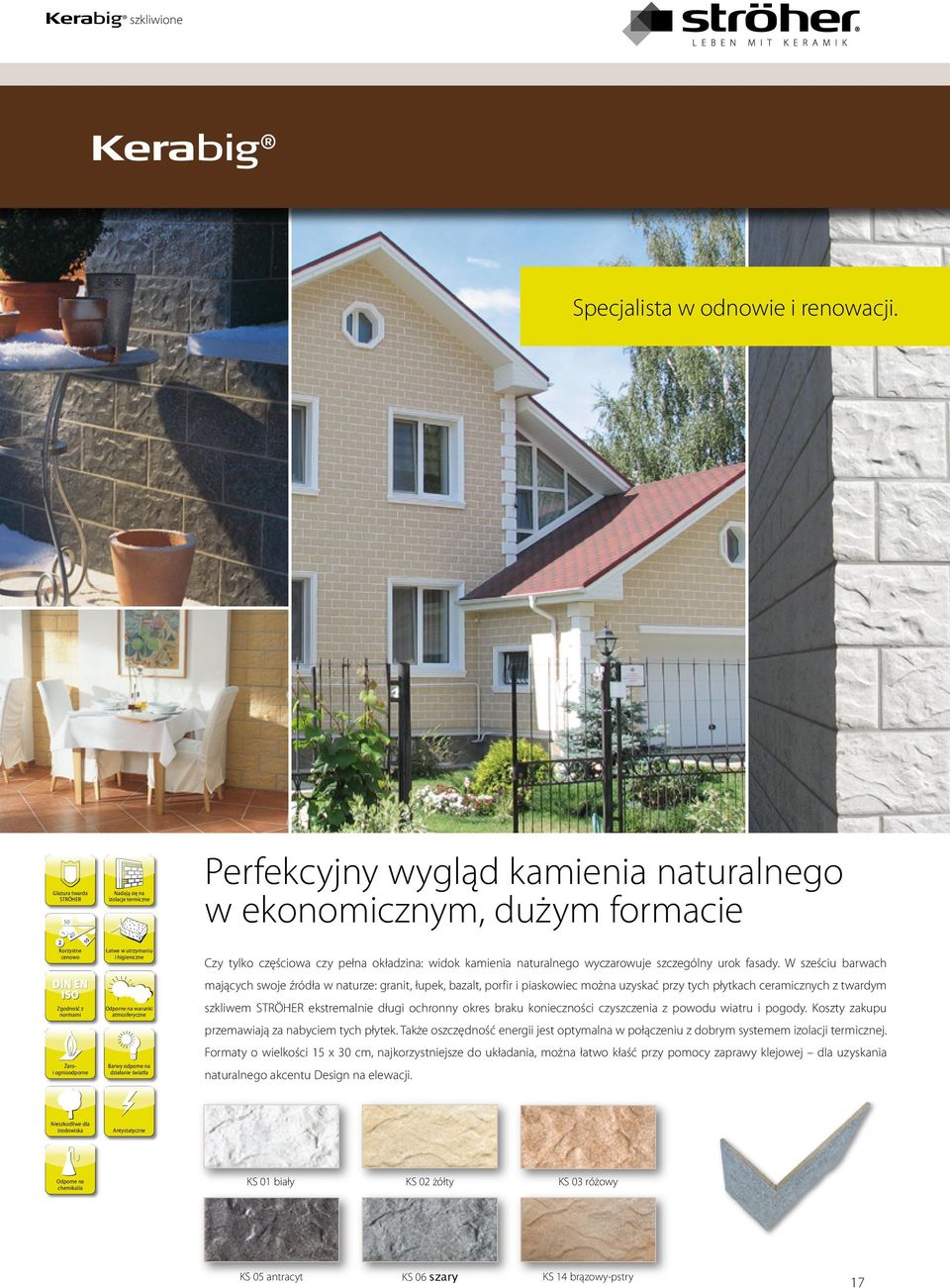

17 Kerabig szkliwione Kerabig Specjalista w odnowie i renowacji. Glazura twarda STRÖHER Korzystne cenowo Zgodność z normami Żaroi ognioodporne Nadają się na izolacje termiczne Łatwe w utrzymaniu i higieniczne Odporne na warunki atmosferyczne Barwy odporne na działanie światła Perfekcyjny wygląd kamienia naturalnego w ekonomicznym, dużym formacie Czy tylko częściowa czy pełna okładzina: widok kamienia naturalnego wyczarowuje szczególny urok fasady. W sześciu barwach mających swoje źródła w naturze: granit, łupek, bazalt, porfir i piaskowiec można uzyskać przy tych płytkach ceramicznych z twardym szkliwem STRÖHER ekstremalnie długi ochronny okres braku konieczności czyszczenia z powodu wiatru i pogody. Koszty zakupu przemawiają za nabyciem tych płytek. Także oszczędność energii jest optymalna w połączeniu z dobrym systemem izolacji termicznej. Formaty o wielkości 15 x 30 cm, najkorzystniejsze do układania, można łatwo kłaść przy pomocy zaprawy klejowej dla uzyskania naturalnego akcentu Design na elewacji. Nieszkodliwe dla środowiska Antystatyczne Odporne na chemikalia KS 01 biały KS 02 żółty KS 03 różowy KS 05 antracyt KS 06 szary KS 14 brązowy-pstry 17

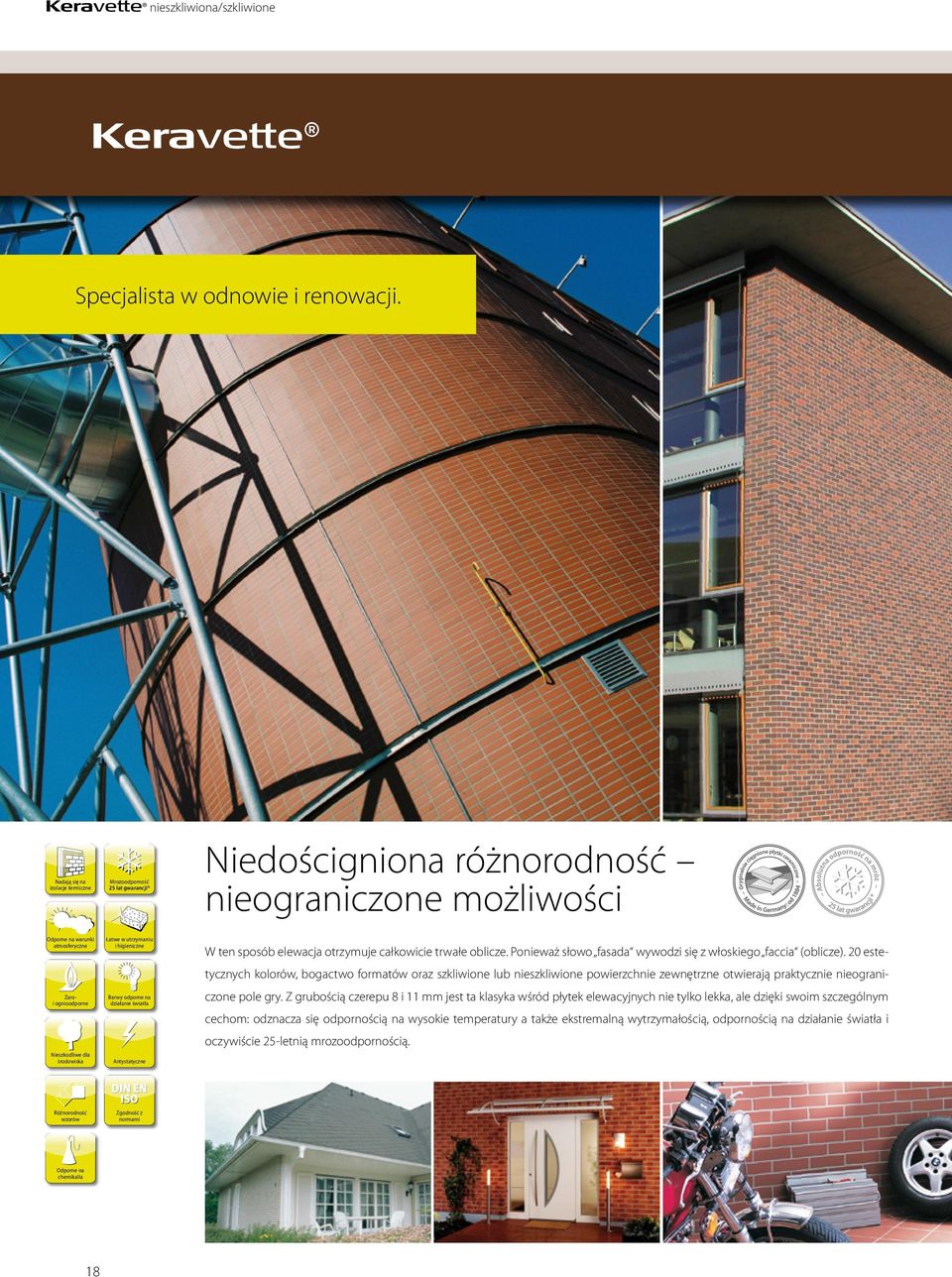

18 Keravette nieszkliwiona/szkliwione Keravette Specjalista w odnowie i renowacji. Nadają się na izolacje termiczne Odporne na warunki atmosferyczne Żaroi ognioodporne Nieszkodliwe dla środowiska Mrozoodporność 25 lat gwarancji* Łatwe w utrzymaniu i higieniczne Barwy odporne na działanie światła Antystatyczne Niedościgniona różnorodność nieograniczone możliwości W ten sposób elewacja otrzymuje całkowicie trwałe oblicze. Ponieważ słowo fasada wywodzi się z włoskiego faccia (oblicze). 20 estetycznych kolorów, bogactwo formatów oraz szkliwione lub nieszkliwione powierzchnie zewnętrzne otwierają praktycznie nieograniczone pole gry. Z grubością czerepu 8 i 11 mm jest ta klasyka wśród płytek elewacyjnych nie tylko lekka, ale dzięki swoim szczególnym cechom: odznacza się odpornością na wysokie temperatury a także ekstremalną wytrzymałością, odpornością na działanie światła i oczywiście 25-letnią mrozoodpornością. Różnorodność wzorów Zgodność z normami Odporne na chemikalia 18

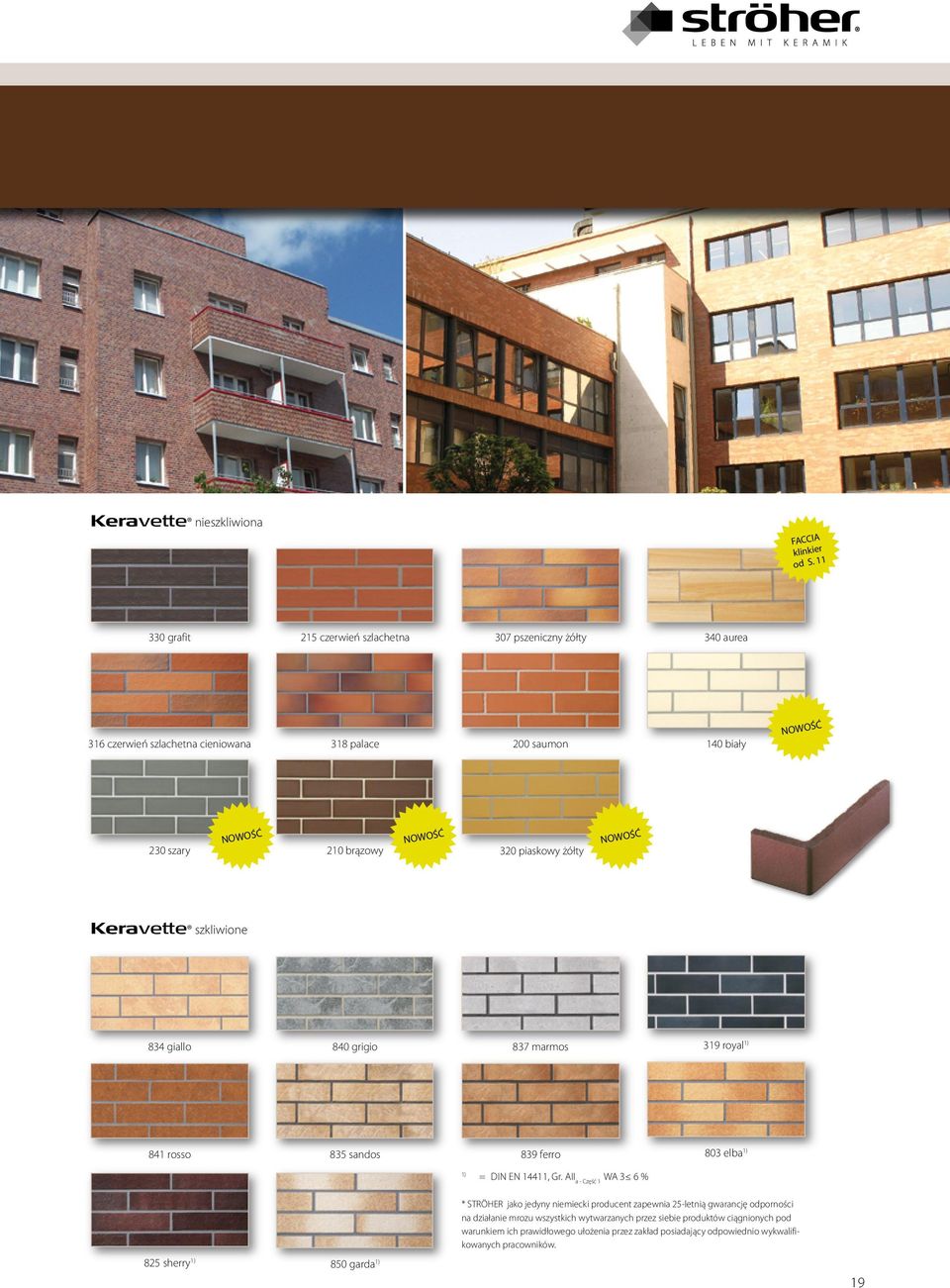

19 Keravette nieszkliwiona FACCIA klinkier od S grafit 215 czerwień szlachetna 307 pszeniczny żółty 340 aurea 316 czerwień szlachetna cieniowana 318 palace 200 saumon 140 biały NOWOŚĆ 230 szary NOWOŚĆ 210 brązowy NOWOŚĆ 320 piaskowy żółty NOWOŚĆ Keravette szkliwione 834 giallo 840 grigio 837 marmos 319 royal 1) 841 rosso 835 sandos 839 ferro 803 elba 1) 1) = DIN EN 14411, Gr. AII a - Część 1 WA 3 6 % * STRÖHER jako jedyny niemiecki producent zapewnia 25-letnią gwarancję odporności na działanie mrozu wszystkich wytwarzanych przez siebie produktów ciągnionych pod warunkiem ich prawidłowego ułożenia przez zakład posiadający odpowiednio wykwalifikowanych pracowników. 825 sherry 1) 850 garda 1) 19

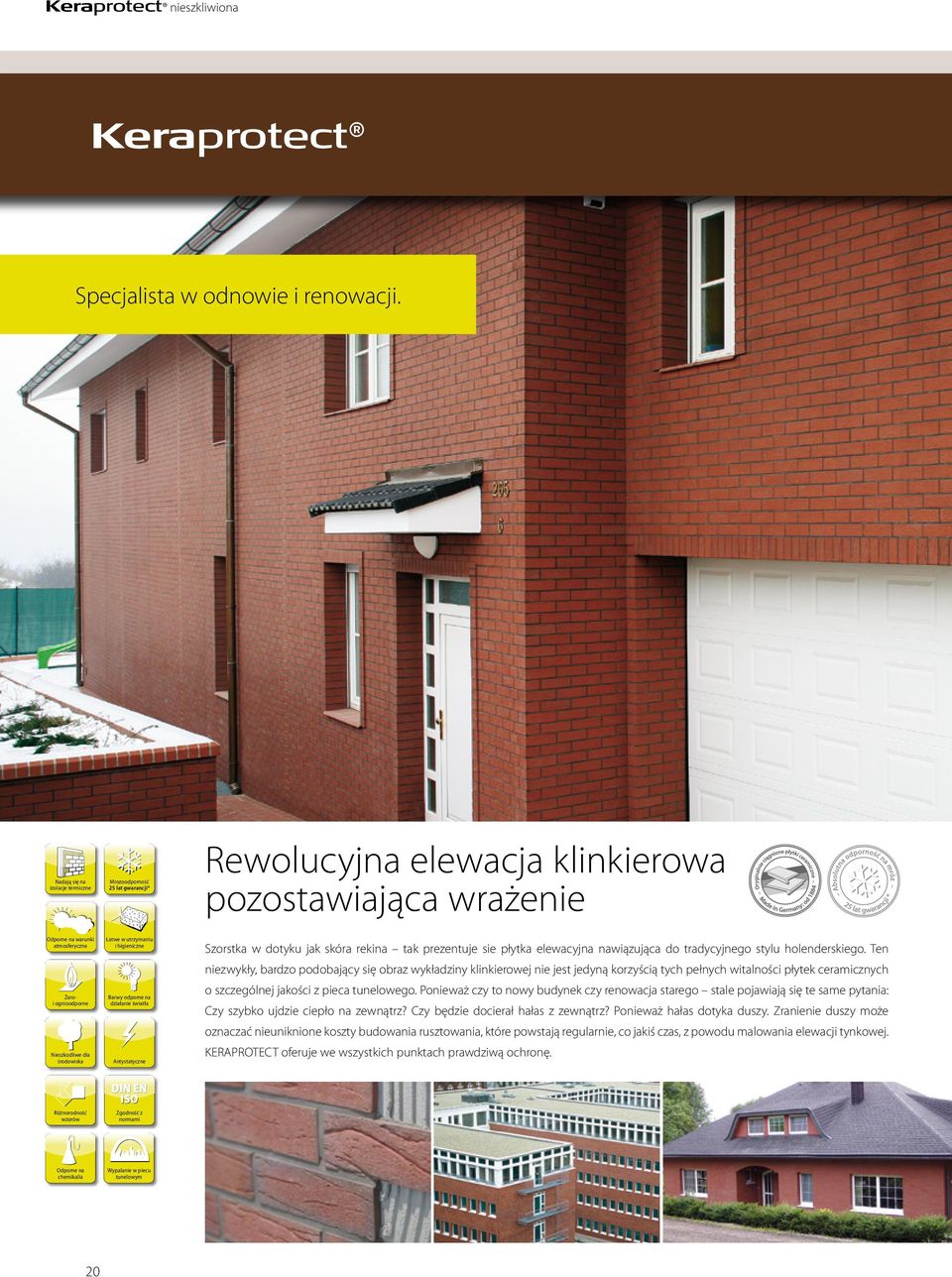

20 Keraprotect nieszkliwiona Keraprotect Specjalista w odnowie i renowacji. Nadają się na izolacje termiczne Mrozoodporność 25 lat gwarancji* Rewolucyjna elewacja klinkierowa pozostawiająca wrażenie Odporne na warunki atmosferyczne Żaroi ognioodporne Nieszkodliwe dla środowiska Łatwe w utrzymaniu i higieniczne Barwy odporne na działanie światła Antystatyczne Szorstka w dotyku jak skóra rekina tak prezentuje sie płytka elewacyjna nawiązująca do tradycyjnego stylu holenderskiego. Ten niezwykły, bardzo podobający się obraz wykładziny klinkierowej nie jest jedyną korzyścią tych pełnych witalności płytek ceramicznych o szczególnej jakości z pieca tunelowego. Ponieważ czy to nowy budynek czy renowacja starego stale pojawiają się te same pytania: Czy szybko ujdzie ciepło na zewnątrz? Czy będzie docierał hałas z zewnątrz? Ponieważ hałas dotyka duszy. Zranienie duszy może oznaczać nieuniknione koszty budowania rusztowania, które powstają regularnie, co jakiś czas, z powodu malowania elewacji tynkowej. KERAPROTECT oferuje we wszystkich punktach prawdziwą ochronę. Różnorodność wzorów Zgodność z normami Odporne na chemikalia Wypalanie w piecu tunelowym 20

21 415 breda 416 rotterdam 405 amsterdam 430 den haag 410 groningen 413 utrecht 417 eindhoven * STRÖHER jako jedyny niemiecki producent zapewnia 25-letnią gwarancję odporności na działanie mrozu wszystkich wytwarzanych przez siebie produktów ciągnionych pod warunkiem ich prawidłowego ułożenia przez zakład posiadający odpowiednio wykwalifikowanych pracowników. 21

22 Przegląd formatów - kolekcja płytek elewacyjnych Kerabig szkliwione DIN EN 14411, Gr. BI b (poprzednio DIN EN 176) 8430 Płytki elewacyjne klinkierowe 8431 Płytki elewacyjne klinkierowe jako narożniki 8432 Płytki elewacyjne klinkierowe jako narożnik cięte Wytwarz. wym. (mm) 302 x 148 x x 71 x 148 x x 71 x 148 x 12 KS 01 biały KS 02 żółty KS 03 różowy KS 05 antracyt KS 06 szary KS 14 brązowy-pstry Å Å Keravette nieszkliwiona DIN EN 14411, Gr. AII a - Część 1 (poprzednio DIN EN 186 Część 1 ) Keravette szkliwione DIN EN 14411, Gr. AI a (poprzednio DIN EN 121) 7960 Płytki elewacyjne ze strukturą 2110 Płytka elewacyjna 2640 Płytka kątowa Wytwarz. wym. (mm) 240 x 52 x x 71 x x 115 x 71 x grafit 215 czerwień szlachetna 307 pszeniczny żółty 316 czerwień szlachetna cieniowana 318 palace 200 saumon 140 biały 230 szary 210 brązowy 320 piaskowy żółty Płytki elewacyjne Płytki elewacyjne ze strukturą ze strukturą 2110 Płytka elewacyjna 2610 Płytka kątowa Wytwarz. wym. (mm) 240 x 71 x x 52 x x 71 x x 71 x 52 x giallo 840 grigio 837 marmos 841 rosso 835 sandos 839 ferro 319 royal 1) 825 sherry 1) 803 elba 1) 850 garda 1) Keraprotect nieszkliwiona DIN EN 14411, Gr. AII a - Część 1 (poprzednio DIN EN 186 Część 1 ) 7020 Płytki elewacyjne klinkierowe 7021 Płytki elewacyjne klinkierowe jako Wytwarz. wym. (mm) 240 x 71 x x 115 x 71 x breda 416 rotterdam 405 amsterdam 410 groningen 413 utrecht 417 eindhoven 430 den haag = Z reguły odbiór bezpośrednio z magazynu Katalog ma charakter poglądowy. Å = Wykonanie zamówienia termin dostawy po uzgodnieniu. 1) = DIN EN 14411, Gr. AIIa - Część 1 WA 3 6 % Prezentowane płytki i kształtki z uwagi na technikę druku mogą nieznacznie różnić się od rzeczywistych. Wszystkie informacje są bez gwarancji. 22

23 Ceramika obiektowa Secuton Stalotec Trittsicher. Antypoślizgowość. Belastbar. Odporność Wirtschaftlich. na obciążenie. Ekonomiczność. Ceramika obiektowa dla najwyższych wymogów Zalety ceramiki obiektowej z firmy Ströher: Maksymalna odporność na czynniki mechaniczne i chemiczne. Optymalna antypoślizgowość. Łatwość w czyszczeniu i odporność powierzchni. Dla domowego i przemysłowego użytku. Szeroki wachlarz kolorów umożliwiający indywidualne rozwiązania. Kolory specjalne na zamówienie 23

24 Secuton szkliwione DIN EN 14411, Gr. BI b (poprzednio DIN EN 176) Secuton Dla normatywnie ustalonych wymagań antypoślizgowych Cokół wklęsły 8644 Narożnik wewnętrzny 8645 Narożnik 8620/8625 Kształtka narożna niecki prysznica wstawka/narożnik Glazura twarda STRÖHER Wytrzymałe PEI 5 Odporne na ścieranie Utrzymywanie wymiarów Łatwe w utrzymaniu i higieniczne R 10 - R13 Antypoślizgowe Koncepcja antypoślizgowości - to ujmuje Cztery antypoślizgowe profile powierzchni odpowiadające wszelkim wymaganiom przepisów i płytka o grubości 10 mm w prawdziwie świeżych odcieniach barw. Wszystko to tworzy z Secuton we wszystkich dziedzinach działalności gospodarczej i przemysłowej całościową koncepcję bezpieczeństwa, która nie tylko ujmuje lecz jest rówież przyjemna wizualnie. Szczególnie łatwy w utrzymaniu i czyszczeniu oraz odporny na zużycie, nawet w miejscach o dużym ruchu Secuton należy do wykładzin Ströher o szczególnie twardym szkliwie. NOWOŚĆ Żaro- i ognioodporne Antystatyczne Duży wybór kolorów i formatów Zgodność z normami TS 05 biały brylantowy TS 10 biały TS 20 różowy TS 40 niebieski TS 60 szary Odporne na chemikalia Barwy odporne na działanie światła Nieszkodliwe dla środowiska TS 30 żółty TS 44 błękitny TS 50 miętowy TS 80 antracyt 24

25 Stalotec nieszkliwiona DIN EN 14411, Gr. AI b (poprzednio DIN EN 121) Stalotec Nie do zniszczenia dzięki wypalaniu w piecu tunelowym Płytka kątowa 4824 Płytka kątowa z rowkami Narożnik wewnętrzny 4005 Narożnik zewnętrzny 4000 Cokół wklęsły 4500 Cokół z wyokrągleniem 4504 Narożnik wewnętrzny 4505 Narożnik zewnętrzny 4544 Narożnik wewnętrzny 4545 Narożnik zewnętrzny Wypalanie w piecu tunelowym Wytrzymałe Odporne na ścieranie Żaro- i ognioodporne Mrozoodporność 25 lat gwarancji* Łatwe w utrzymaniu i higieniczne R 11 und R 12 Antypoślizgowe Antystatyczne Bardzo wytrzymały w przenoszeniu obciążeń przemysłowych Wytrzymałość na obciążenia, jak prawie żadna inna wykładzina, otrzymuje ta ciągniona, przemysłowa płyta po specjalnym procesie wypalania w piecu tunelowym do zastosowania wewnątrz i na zewnątrz. Przy grubości materiału do 20 mm płyty STALOTEC uzyskują najwyższą wytrzymałość mechaniczną na obciążenia od ciężkich maszyn i wózków widłowych. Także ostre środki czyszczące zawierające agresywne związki chemiczne lub kwasy nie są w stanie zaszkodzić nie szkliwionej powierzchni terakoty. Właściwy wybór, gdy oczekuje się najwyższej wytrzymałości, żywotności i solidnej jakości. Nieszkodliwe dla środowiska Zgodność z normami 230 grau 120 beżowy 214 czerwony Stalotec -grubości Odporne na chemikalia Barwy odporne na działanie światła 320 piaskowy żółty 210 szary 10 mm 13 mm 15 mm 18 mm 20 mm * STRÖHER jako jedyny niemiecki producent zapewnia 25-letnią gwarancję odporności na działanie mrozu wszystkich wytwarzanych przez siebie produktów ciągnionych pod warunkiem ich prawidłowego ułożenia przez zakład posiadający odpowiednio wykwalifikowanych pracowników. 25

26 Przegląd formatów ceramiki objektowej Secuton szkliwione DIN EN 14411, Gr. BI b (poprzednio DIN EN 176) NOWOŚĆ 8830 Płytka kamionkowa 8820 Płytka kamionkowa 8816 Płytka kamionkowa o fakturze ziarnistej 8802 Płytka kamionkowa z aplikacją - gwiazdy 8811 Płytka kamionkowa z aplikacją - nierówności 8810 Płytka kamionkowa 8850 Stopnica Wytwarz. wym. (mm) 296 x 296 x x 196 x x 196 x x 196 x x 196 x x 96 x x 296 x x 96 x x 73 x ) 8640 wklęsły 8644 Kątownik wewnętrzny 8645 Kątownik zewnętrzny 8620 Kształtka do niecki prysznica 8625 Kształtka narożnikowa do niecki prysznica Wytwarz. wym. (mm) 196 x 96 x x 196 x x 196 x Kolory z serii Sectuton są też dostępne jako wytrzymałe płytki gresowe układane metodą wibracyjną z serii Profiton. Stalotec nieszkliwiona DIN EN 14411, Gr. AI b (poprzednio DIN EN 121) Profil waflowy 4822 Płytka kątowa 4824 Płytka kątowa z rowkami Wytwarz. wym. (mm) 240 x 115 x x 115 x x 115 x x 115 x x 115 x x 115 x x 115 x 52 x x 115 x 52 x x 73 x Cokół z wyokrągleniem 4004 Kątownik wewnętrzny 4005 Kątownik zewnętrzny 4500 Cokół z wyokrągleniem 4504 Kątownik wewnętrzny 4505 Kątownik zewnętrzny 4544 Kątownik wewnętrzny 4545 Kątownik zewnętrzny Wytwarz. wym. (mm) 240 x 96 x x 96 x x 96 x x 150 x x 150 x x 150 x x 43 x 43 x x 32 x 32 x 10 1) = Cięte z płytek powierzchniowych. Katalog ma charakter poglądowy. Prezentowane płytki i kształtki z uwagi na technikę druku mogą nieznacznie różnić się od rzeczywistych. Wszystkie informacje są bez gwarancji. Możliwość zamówienia także z powierzchnią R 12! Termin dostawy po uzgodnieniu. 26

27 Bezpieczeństwo i hamowanie poślizgu STRÖHER-antypoślizgowe powierzchnie licowe Antypoślizgowe wykładziny posadzkowe w pomieszczeniach roboczych, w których istnieje niebezpieczeństwo pośtlizgu Secuton Profiton Stalotec R Niefakturowana (R 10/A) Niefakturowana (R 10/A) Niefakturowana (R 11/B) Hamowanie poślizgu: np. schody, gabinety lekarskie, szpitale, jadalnie, hole R Faktura ziarnista (R 11/B) Faktura ziarnista (R 11/B) Faktura kratownicy (R 12-V8/C) Hamowanie poślizgu: np. pomieszczenia sanitarne, kuchnie pracownicze R Faktura gwieździsta (R 12-V4/B) Faktura gwieździsta (R 12-V4/B) Secuton wellness Hamowanie poślizgu: np. warsztaty samochodowe, laboratoria, rozlewnie napójow R Faktura kręgowa (R 13-V10/B) Niefakturowana (R 10/B) Hamowanie poślizgu: np. chłodnie, remizy straży pożarnej, oczyszczalnie ścieków Wykładziny posadzkowe hamujące poślizg dla stref mokrych, w których chodzi się boso (NB) A B C R 13 >35 od 12 od 18 od 24 Hamowanie poślizgu: np. rzeźnie (V10), pomieszczeni a w których odbywa şie obróbka warzyw (V6) np. strefy, w których chodzi się boso (przeważnie suche), przebieralnie np. natryski, obejścia i dno basenu w strefie dla niepływających, brodziki dla dzieci, schody pozą niecka basenu np. schody prowadzące do wody brodzik przejściowy pochyłe krawędzie basenu 27

28 Bezpieczeństwo i hamowanie poślizgu Zarządzenie dot. posadzek w pomieszczeniach roboczych i strefach, w których istnieje niebezpieczeństwo poślizgu (BGR 181) nr. pomieszczenia i strefy robocze R- 1) V- 1) wartość wartość 0 ogólne pomieszczenia robocze 0.1 wejścia, hole R schody R pomieszczenia sanitarne (np. toalety, przebieralnie i umywalnie) R 10 pomieszczenia odpoczynkowe (np. świetlice, stołówki zakładowe) R 9 pomieszczenia sanitarne (np. pomieszczenia terapeutyczne) R 9 1 produkcja margaryny, tłuszczów spożywczych i oleju spożywczego 1.1 rozpuszczalnia tłuszczów R 13 V rafineria oleju spożywczego R 13 V produkcja i pakownia margaryny R produkcja i pakownia tłuszczów spożywczych, rozlewnia oleju spożywczego R 12 2 mleczarnia, produkcja sera 2.1 przeróbka świeżego mleka, włącznie z masłownią R produkcja, magazynowanie i pakowanie sera R produkcja lodów spożywczych R 12 3 produkcja czekolady i słodyczy 3.1 gotowanie masy cukrowej R produkcja kakao R produkcja masy surowej R produkcja i pakowanie tabliczek czekolady, figur i pralin R 11 4 produkcja pieczywa (piekarnie, cukiernie, produkcja pieczywa trwałego) 4.1 przygotowanie ciasta R pomieszczenia, w których odbywa się przede wszystkim obróbka tłuszczów lub płynnych mas R zmywalnie R 12 V 4 5 ubój, przygotowanie i obróbka mięsa 5.1 ubój R 13 V skład jelit, oczyszczanie jelit R 13 V porcjonowanie mięsa R 13 V masarnia R 13 V dział wędlin gotowanych R 13 V dział wędlin surowych R 13 V suszarnia wędlin R wędzarnia R peklownia R obróbka drobiu R 12 V magazyn jelit R dział krojenia i pakowania R 12 6 obróbka i przetwórstwo ryb, wyrób towarów delikatesowych 6.1 obróbka i przetwórstwo ryb R 13 V wyrób towarów delikatesowych R 13 V wyrób majonezu R 13 V 4 7 obróbka i przetwórstwo warzyw 7.1 produkcja kiszonej kapusty R 13 V produkcja konserw warzywnych R 13 V pomieszczenia do sterylizacji R pomieszczenia, w których warzywa przygotowywane są do obróbki R 12 V 4 8 strefy narażone na zamoczenie przy produkcji żywności i napojów (o ile nie zostały wymienione osobno) 8.1 piwnice magazynowe, dojrzewalnie R rozlewnia napojów, produkcja soków owocowych R 11 9 kuchnie, stołówki 9.1 kuchnie gastronomiczne (w zakładach gastronomicznych i hotelach) do 100 posiłków dziennie R 11 V ponad 100 posiłków dziennie R 12 V kuchnie w punktach zbiorowego żywienia w domach opieki społecznej, szkołach, przedszkolach i sanatoriach R kuchnie zbiorowego żywienia w szpitalach, klinikach R kuchnie zbiorowego żywienia w stołówkach, kantynach i kuchniach wysyłkowych R 12 V kuchnie w barach szybkiej obsługi i garmażeriach R 12 V rozmrażanie i podgrzewanie potraw R kuchnie w pomieszczeniach biurowych, hotelach garni, kuchniach stacjonarnych R zmywalnia zmywalnia w 9.1, 9.4, 9.5 R 12 V zmywalnia w 9.2 R zmywalnia w 9.3 R stołówki, pomieszczenia dla gości, kantyny, nr. pomieszczenia i strefy robocze R- 1) V- 1) wartość wartość włącznie z przejściami dla obsługi R 9 10 pomieszczenia chłodnicze, mrożnie, zamrażalnie 10.1 dla towarów bez opakowań R dla towarów w opakowaniu R punkty i pomieszczenia sprzedaży 11.1 przyjmowanie towaru mięso R przyjmowanie towaru - ryby R strefa sprzedaży mię sa i wędlin, towar nieopakowany R strefa sprzedaży mięsa i węlin, towar opakowany R strefa sprzedaży ryb R przygotowanie mięsa do sprzedaży R 12 V przygotowanie wiązanek kwiatowych R pom. z wbudowanym piecem piekarniczym R pomieszczenia z wbudowaną frytownicą i rusztem R 12 V pomieszczenia sprzedaży, pom. dla klienetów R pomieszczenia przygotowania towaru dla sprzedaży samoobsługowej R strefa kas, strefa pakowania towarów R strefa sprzedaży pieczywa i towarów bez opakowania R strefa sprzedaży sera, wyrobów serowych i towarów bez opakowania R strefa sprzedaży oprócz 11.3 do 11.5 i 11.13, R 9 12 pomieszczenia przychodni zdrowia i opieki społecznej 12.1 pomieszczenia do dezynfekcji (na mokro) R przygotowanie do sterylizacji R pomieszczenia do fekaliów, zlewnie, pomieszczenia do brudnych robót R pomieszczenia do przeprowadzania sekcji R pomieszczenia do kąpieli leczniczych, hydroterapii, przygotowanie borowiny R umywalnie przy salach operacyjnych, gipsownie R pom. sanitarne, łazienki oddziałowe R pom. diagnostyki i terapii medycznej, pomieszczenia do masażu R sale operacyjne R sale dla pacjentów i korytarze R gabinety lekarskie, ambulatoria R apteki R laboratoria R salony fryzjerskie R 9 13 pralnie 13.1 pomieszczenia z tzw. bębnami pralniczymi lub wirówkami R pomieszczenia z pralkami, z których pranie wyjmowane jest w mokrym stanie R pomieszczenia do prasowania i maglowania R 9 14 produkcja pasz 14.1 produkcja pasz suchych R produkcja pasz przy użyciu tłuszczów i wody R 11 V 4 15 obróbka skór, produkcja tekstyliów 15.1 warsztat wodny w garbarni R pomieszczenia do mizdrownic R 13 V pomieszczenia do składowania sklejówki R 13 V pomieszczenia do produkcji uszczelnień R farbiarnie tekstyliów R lakiernie 16.1 strefa szlifowania na mokro R 12 V przemysł ceramiczny 17.1 mielenie na mokro (przygotowanie surowca ceramicznego) R mieszarnie przy użyciu smoły, paku, grafitu, żywic syntetycznych R 11 V prasowanie (formowanie) przy użyciu smoły, paku, grafitu, żywic syntetycznych R 11 V strefa odlewu R szkliwienie R obróbka i przetwarzanie szkła i kamienia 18.1 cięcie i szlifowanie kamienia R formowanie szkła szkło kształtowe, opakowaniowe, budowlane R 11 V strefy szlifowania szkła kształtowego, szkła płaskiego R produkcja szkła izolacyjnego przy użyciu osuszaczy R 11 V 6 nr. pomieszczenia i strefy robocze R- 1) V- 1) wartość wartość 18.5 pakowanie i wysyłka szkła płaskiego przy użyciu materiałów antyadhezyjnych R 11 V polerowanie szkła przy użyciu odczynników do trawienia i kwasów R betoniarnia 19.1 myjnia betonu R magazyny 20.1 magazyny olejów i tłuszczów R 12 V 6 21 chemiczna i termiczna obróbka żelaza i metalu 21.1 wytrawialnie R hartownie R laboratoria R obróbka i przeróbka metalu, warsztaty obróbki metalu 22.1 pomieszczenia do galwanizacji R obróbka żeliwa szarego R 11 V obróbka mechaniczna (odział frezarek, tokarek itp.), tłoczenie wykrawanie, ciągarnia (rury i druty) i strefy, gdzie używa się szczególnie wiele smarów R 11 V oczyszczanie częściowe, odparowywanie R warsztaty naprawy samochodów 23.1 pom. naprawcze, przegląd techniczny R kanał roboczy R 12 V myjnia R 11 V 4 24 naprawa i przegląd samolotów 24.1 hangary dla samolotów R hangary naprawcze R myjnie R 12 V 4 25 oczyszczalnie ścieków 25.1 pompownie R pomieszczenia do odwadniania szlamu R pomieszczenia z komputerami R miejsca robocze, pomosty robocze i podesty dla pracowników kontrolii R remizy strażackie 26.1 garaże samochodowe R pomieszczenia do przeglądu i naprawy węży gaśniczych R instytuty finansowe 27.1 pomieszczenia do obsługi klientów R 9 28 garaże (oprócz stref wymienionych w pkt. 0) 28.1 garaże, garaże wielokondygnacyjne i podziemne R szkoły i przedszkola 29.1 hole, korytarze, pomieszczenia, gdzie uczniowe spędzają przerwy R klasy, świetlice R schody R toalety R kuchnie do nauki gotowania (patrz też: nr 9) R kuchnie w przedszkolach (patrz też: nr 9) R pom. z maszynami do obróbki drewna R pomieszczenia do zajęć praktycznych R Uzupełnienia wg BGR 181: miejsca sprzedaży R 11 lub pod gołym niebem R 10 V 4 R 11 lub magazyny pod gołym niebem R 10 V 4 warsztaty naprawcze samochodów R 11 V 4 hale do mycia samochodów parkingi R 11 lub parkingi pod gołym niebem R 10 V 4 na zewnątrz budynków R 11 lub wejścia i schody R 10 V 4 R 11 lub drogi R 10 V 4 R 11 lub rampy załadunkowe; zadaszone R 10 V 4 rampy załadunkowe; bez dachu R 12 V 4 skośne rampy załadunkowe (np. dla wózków inwalidzkich) R 12 miejsca do tankowania; zadaszone R 11 miejsca do tankowania; bez dachu R 12

29 Ogólne wymagania i testy Płytki ciągnione wg normy DIN EN 14411, Gr. AII a - Część 1 (odpowiada DIN EN 186, Część 1) Załącznik B Keraplatten DIN EN 14411, Gr. AI b (odpowiada DIN EN 121) Załącznik A i nr. właściwości Wymiary i faktura powierzchni licowej 1 Długość i szerokość Odchylenia graniczne wartości średniej każdej płytki (2 lub 4 krawędzie) od wartości fabrycznej w %. Odchylenia graniczne wartości średniej każdej płytki (2 lub 4 krawędzie) od wartości farbycznej z 10 prób (20 lub 40 krawędzi) w %. wymagania wg DIN EN A ±1,00 B ± 1,25 ± 1,00 podstawa testu wynik dla płytek ciàgnionych wynik dla Keraplatte DIN EN 14411, Gr. AII a-część 1 (odpowiada DIN EN 186, Część 1) Załącznik B 2 Grubość Odchylenia graniczne wartości średniej każdej płytki od odpowiedniej wartości fabrycznej (W) w %. ± 10 3 Prostolinijność krawędzi 1) (pow. licowa) Odchylenia graniczne lini prostej w stosunku do odpowiedniej wartości fabrycznej w %. 4 Prostokątność 1) Odchylenia graniczne od kąta prostego w stosunku do odpowiedniej wartości fabrycznej w %. ± 0,5 ± 1,0 EN 98 ISO spełniają spełniają 5 Płaskość powierzchni Odchylenia graniczne od płaskości pow. w % a) wypukłość punktu środkowego w stosuku do przekątnej wyliczonej na podst. wartości fabryczej b) wypukłość krawędzi w stosunku do odpowiedniej wartości fabrycznej c) skośność w stosunku do przekątnej wyliczonej na podst. wartości fabrycznej ± 0,5 ± 0,5 ± 0,8 Przypisy do tabeli Płytki ciągnione/keraplatten : Oberflächenbeschaffenheit 2) min. 95% bezbłędne Właściwości fizyczne Nasiąkliwość w % A < 3 B < 6 EN 98 ISO EN 99 ISO nie posiadają widocznych błędów, mających wpływ na ogólny wygląd dużej powierzchni: min. 95% < 5 < 3 1) Do stosowania wyłącznie na płytach o równych krawędziach. Wytrzymałość na zginanie N/mm 2 A < 23 B < 20 EN 100 ISO ) Możliwe są niewielkie różnice kolorystyczne w stosunku do danego koloru standardowego, spowodowane procesem wypalania. Stopień różnic kolorystycznych należy uzgodnić pomiędzy stronami u-mowy. Nie dotyczy to celowych niu-ansów kolorystycznych w widocznej powierzchni płyt wytłaczanych w prasie ceglarskiej o niewielkiej absorpcji wody (które mogą być nieszkliwione, częściowo lub całkowicie szkliwione) jak również gry kolorów w obrębie jednej posadzki, charakterystycznej dla danego materiału. Plamy i kolorowe punkty, które zostały naniesione celowo ze wzglódów dekoracyjnych, nie są uważane za błędy produkcyjne. Twardość ryskowa powierzchni licowej (Mohs) a) płytka szkliwiona b) płytka nieszkliwiona Odporność na ścieranie a) odporność na ścieranie dogłębne płytek nieszkliwionych (straty objętości w mm 3 ) b) odporność na ścieranie powierzchni płytek szkliwionych, klasa ścierania I IV Współczynnik rozszerzalności cieplnej przy temperaturze pomieszczenia 100 C w K -1 Odporność na zmiany temperatury min. 5 min ) klasę ścieralności podaje producent EN 101 EN 101 EN 102 ISO EN 154 ISO EN 103 max. max. ISO 10 x x żądana EN 104 ISO patrz: tabela w programie dostawy 7 8 x 10-6 spełniają 3) Pewne wzory płyt mają tendencję do rysowania się. O ile producent zwraca na to uwagę, nie spraw-dza się odporności szkliwa na po-wstawanie rys zgodnie z normą EN Odporność na pękanie szkliwia 3) przy płytkach szkliwionych Mrozoodporność żądana żądana o ile uzgodniona EN 105 ISO EN 202 ISO spełniają spełniają 4) Niewielkie zmiany kolorów nie są uważane za efekt reakcji chemicznej. Właściwości chemiczne Odporność na czynniki plamotwórcze, płytki szkliwiona, klasa 1 3 żądana - do uzgodnienia EN 122 ISO ) WA 3% Załącznik A 275 mm 3 WA 3% 6% Załącznik B 393 mm 3 Wskazówka firmy STRÖHER GmbH dotycząca płyt Keraplatten : Zgodnie z normą produkcyjną DIN EN mrozoodporność jest wymagana w przypadku uzgodnienia. Dotyczy to wymagań kontrolnych według normy EN Keraplatten i Keraelementen spełniają, pod warunkiem fachowego ułożenia, wykraczające poza ramy kontroli, zaostrzone warunki użytkowe. Odporność na środki chemiczne używane w gospodarstwie domowym oraz dodatki kąpielowe (baseny) (oprócz środków czyszczących zawierających kwas fluorowodorowy lub jego związki) a) płytki szkliwiona, klasa AA do D b) płytki nieszkliwiona Odporność na kwasy i ługi (poza kwasem fluorowodorowym lub jego związkami) a) płytki szkliwiona, klasa AA do D b) płytki nieszkliwiona Właściwość tłumienia poślizgu min. Klasse B żądana żądana, o ile uzgodniona tutaj ma znaczenie podana przez producenta klasa wytrzymałości żądana 4) ISO EN 122 EN 106 ISO EN 122 EN 106 DIN DIN spełniają spełniają patrz: tabela w programie dostawy 29

30 Porady Producenta jak to zrobić dobrze! Asortyment oferowanych kształtek i akcesoriów daje niezwykłe możliwości pełnej realizacji wszystkich oczekiwań w zakresie wykonania detali architektonicznych, stopnic schodowych podokienników, cokolików, gzymsów, narożników balkonowych, itp., itd Ważne! Przy układaniu płytek i kształtek należy wybierać je naprzemiennie z kilku paczek! Szerokość fug zgodnie z zaleceniami Producenta patrz informacja na opakowaniu. Przy układaniu płytek ciągnionych o kształcie kwadratowym należy BEZWZGLĘDNIE zachować jeden kierunek bruzd znajdujących się na tylnich stronach płytek!!! Prosimy sprawdzać PRZED PRZYKLEJENIEM płytek i kształtek ich kolor i odcień, bowiem po ich przyklejeniu ewentualne reklamacje dotyczące różnic kolorystycznych nie będą rozpatrywane. Zalecane szerokości fug: płytka ciągniona 8-10 mm (serie Terra i Duro), 6 mm (pozostałe serie); płytka gresowa 4-5 mm Płytki schodowe z narożnikiem balkonowym i stopnice z noskiem florentyńskim Podstopnica ZAWSZE powinna być ułożona POD NOSKIEM kształtki stopnicowej. Konstrukcja schodów zalecamy wykonanie spadku ok. 1 2 % na każdej stopnicy (w celu doskonałego odprowadzenia wody z powierzchni stopni).. Sposób klejenia podstopnic NIEZALECANY zarówno w aspekcie rozwiązania konstrukcyjnego jak i użytkowego (ryzyko pękania nosków florentyńskich w stopnicach schodowych!). Nie należy fugować ani kleić przestrzeni między podstopnicą a noskiem płytki schodowej. W tym miejscu powinna być wolna przestrzeń szerokości ok. 3 4 mm (stworzenie możliwości odparowania wilgoci z warstwy podpłytkowej oraz redukcji naprężeń związanych z termokurczliwością materiałów ceramicznych). Oszczędność czasu zalecany powyższy sposób układania okładzin ceramicznych stopni schodowych i podstopnic skraca czas wykonania tych robót, jako, że nie jest wymagane precyzyjne docinanie płytek podstopniowych by ich wysokość dokładnie dostosować do wysokości poszczególnych stopni schodowych. 30

31 Kształtki balkonowe zastosowanie na zewnątrz budynku. Uwaga przy układaniu kształtek na zewnątrz, pod elementem pionowym kształtki nie powinno być zaprawy klejowej. Związenie zaprawą tego elementu z podłożem spowodowałoby powstawanie na kształtce ceramicznej rys i pęknięć powierzchniowych. kształtka ceramiczna balkonowa narożna zaprawa klejowa Podokiennik wykonany z kształtek ceramicznych (przykład) okno rama okienna (widok z góry) ściana Piękna w formie stopnica florentyńska narożna łączy harmonijnie podokiennik ze ścianą budynku. kształtka schodowa Florentyńska stopnica florentyńska narożna kształtka schodowa Florentyńska stopnica florentyńska narożna By wodę odprowadzić z powierzchni podokiennika należy pamiętać o wykonaniu 1 2% spadku powierzchni podokiennika. fragment kształtki do odcięcia Fugowanie płytek elewacyjnych Keraprotect Ważne nie należy wykonywać fugowania mokrego pacą do fugowania. Zalecany sposób to fugowanie suche. Elewacja zachowa rustykalny klinkierowy charakter. 31
