Jabra BIZ 2400 USB INSTRUKCJA OBSŁUGI

Transkrypt

1 Jabra BIZ 2400 USB INSTRUKCJA OBSŁUGI 1

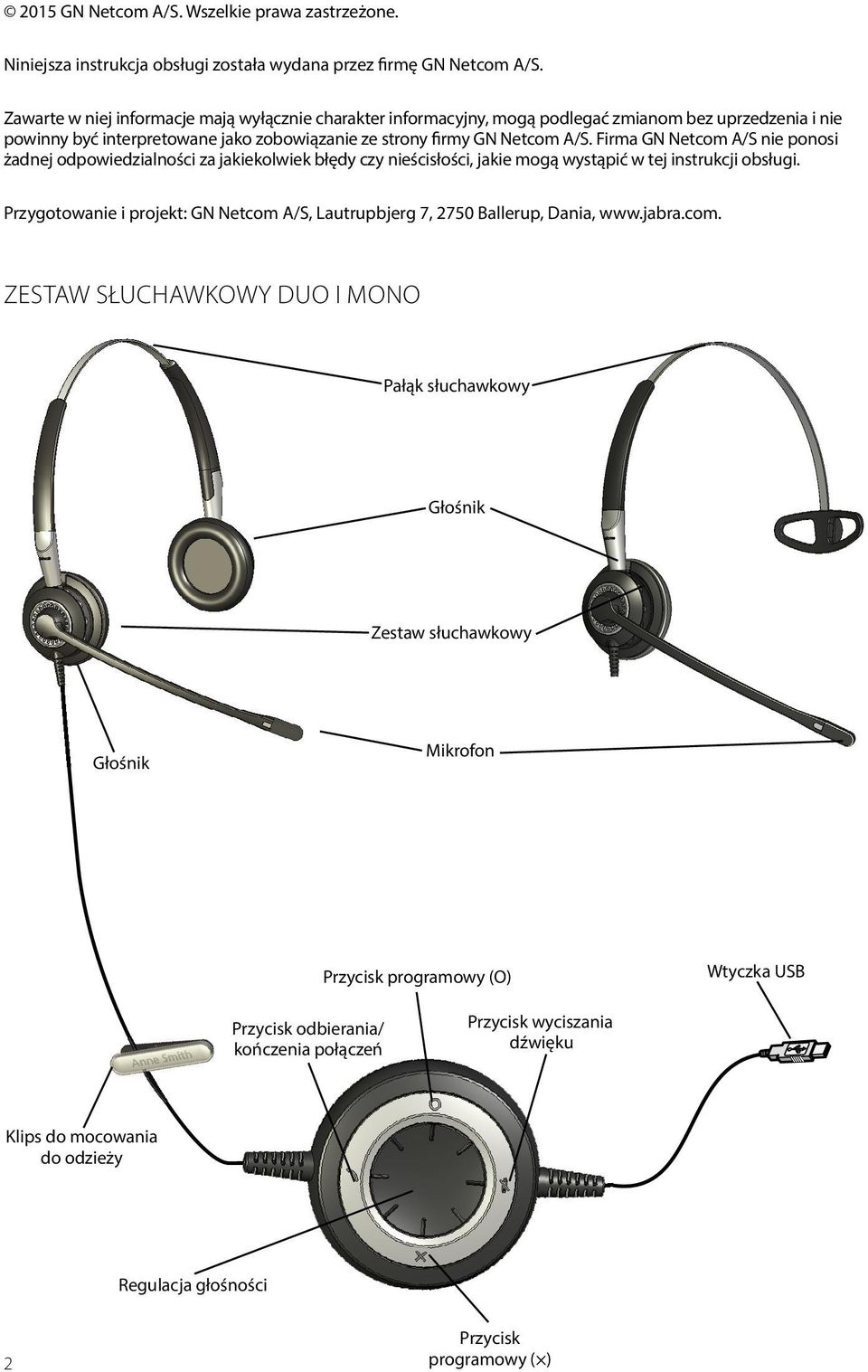

2 2015 GN Netcom A/S. Wszelkie prawa zastrzeżone. Niniejsza instrukcja obsługi została wydana przez firmę GN Netcom A/S. Zawarte w niej informacje mają wyłącznie charakter informacyjny, mogą podlegać zmianom bez uprzedzenia i nie powinny być interpretowane jako zobowiązanie ze strony firmy GN Netcom A/S. Firma GN Netcom A/S nie ponosi żadnej odpowiedzialności za jakiekolwiek błędy czy nieścisłości, jakie mogą wystąpić w tej instrukcji obsługi. Przygotowanie i projekt: GN Netcom A/S, Lautrupbjerg 7, 2750 Ballerup, Dania, ZESTAW SŁUCHAWKOWY DUO I MONO Pałąk słuchawkowy Głośnik Zestaw słuchawkowy Głośnik Mikrofon Przycisk programowy (O) Wtyczka USB Przycisk odbierania/ kończenia połączeń Przycisk wyciszania dźwięku Klips do mocowania do odzieży Regulacja głośności 2 Przycisk programowy ( )

3 MONTAŻ PAŁĄKA SŁUCHAWKOWEGO Pałąk słuchawkowy Nausznik MONTAŻ ZACZEPU NA UCHO MONTAŻ PAŁĄKA NA SZYJĘ Pierścień zaczepu na ucho Wkładka do ucha Pałąk na szyję 8 Pierścień pałąka na szyję KLIPS DO UBRANIA Zaczepy na ucho (mały/ duży) Etykieta z nazwiskiem Przezroczysta osłona 3

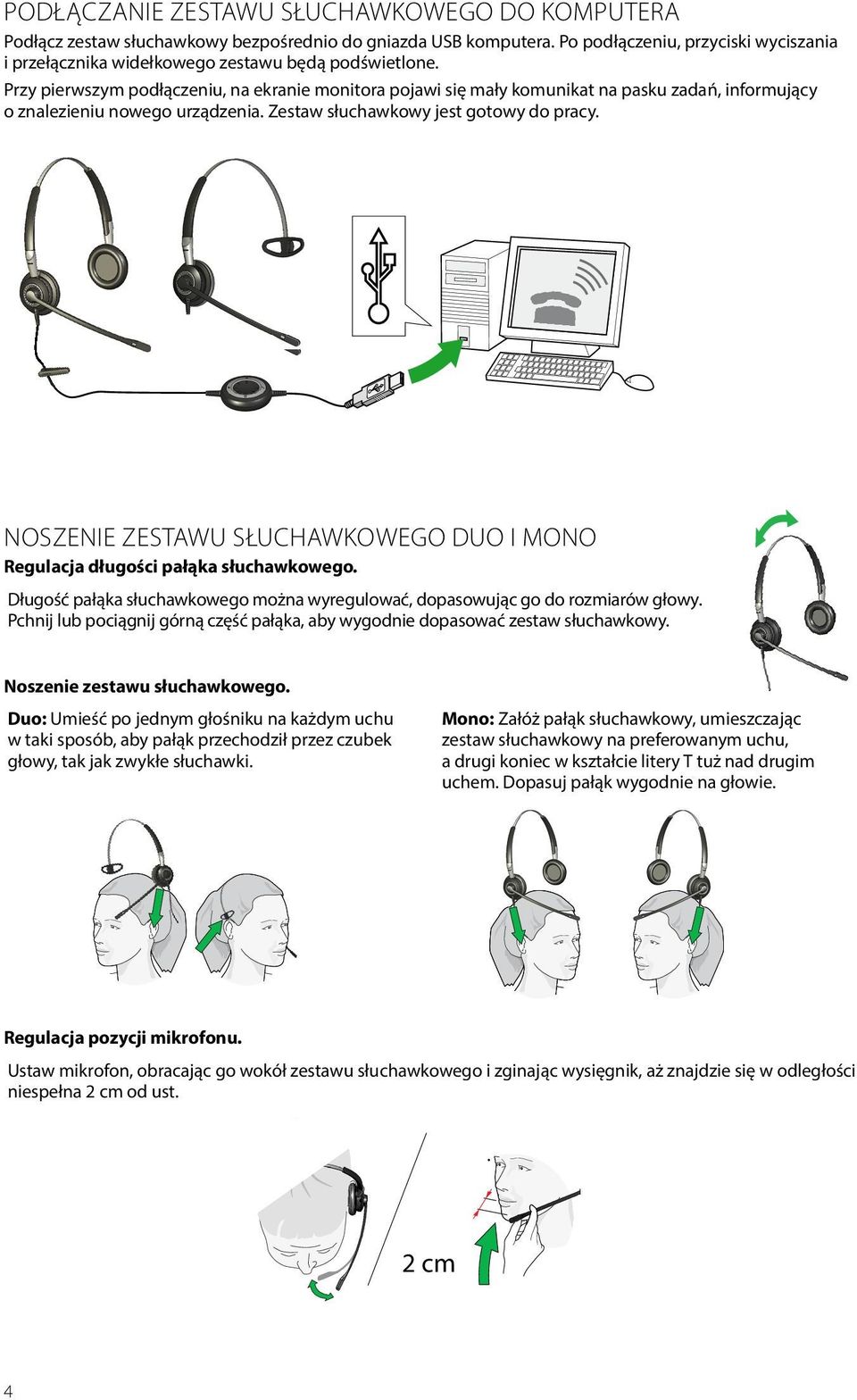

4 PODŁĄCZANIE ZESTAWU SŁUCHAWKOWEGO DO KOMPUTERA Podłącz zestaw słuchawkowy bezpośrednio do gniazda USB komputera. Po podłączeniu, przyciski wyciszania i przełącznika widełkowego zestawu będą podświetlone. Przy pierwszym podłączeniu, na ekranie monitora pojawi się mały komunikat na pasku zadań, informujący o znalezieniu nowego urządzenia. Zestaw słuchawkowy jest gotowy do pracy. NOSZENIE ZESTAWU SŁUCHAWKOWEGO DUO I MONO Regulacja długości pałąka słuchawkowego. Długość pałąka słuchawkowego można wyregulować, dopasowując go do rozmiarów głowy. Pchnij lub pociągnij górną część pałąka, aby wygodnie dopasować zestaw słuchawkowy. Noszenie zestawu słuchawkowego. Duo: Umieść po jednym głośniku na każdym uchu w taki sposób, aby pałąk przechodził przez czubek głowy, tak jak zwykłe słuchawki. Mono: Załóż pałąk słuchawkowy, umieszczając zestaw słuchawkowy na preferowanym uchu, a drugi koniec w kształcie litery T tuż nad drugim uchem. Dopasuj pałąk wygodnie na głowie. Regulacja pozycji mikrofonu. Ustaw mikrofon, obracając go wokół zestawu słuchawkowego i zginając wysięgnik, aż znajdzie się w odległości niespełna 2 cm od ust.. 2 cm 4

5 Obracanie wysięgnika. Wysięgnik obraca się o 360 o. Mocowanie nausznika. Wyrównaj nausznik z głośnikiem pałąka na szyję, zakładając nausznik wokół krawędzi głośnika. Obróć nausznik na głośniku, aby go dopasować (możesz go zdjąć po zamocowaniu). NOSZENIE ZESTAWU SŁUCHAWKOWEGO MONO Z PAŁĄKIEM NA GŁOWĘ Model Jabra BIZ TM 2400 Mono posiada pałąk na głowę. Zdejmowanie pałąka słuchawkowego. Zdejmij nausznik, ostrożnie ściągając go z głośnika. Naciskaj wewnętrzną część kciukiem, aż zestaw słuchawkowy odczepi się od pałąka na głowę. 5

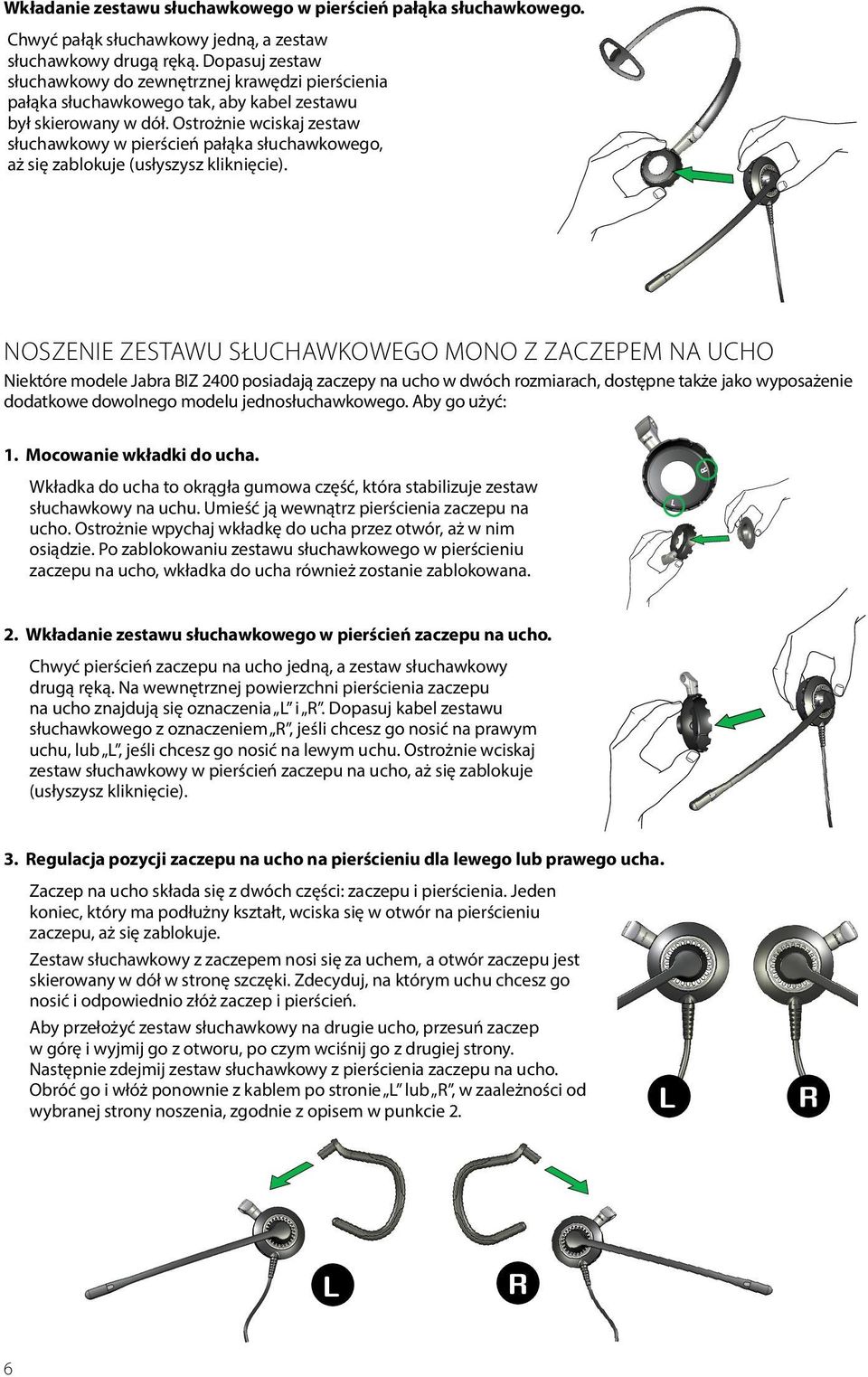

6 Wkładanie zestawu słuchawkowego w pierścień pałąka słuchawkowego. Chwyć pałąk słuchawkowy jedną, a zestaw słuchawkowy drugą ręką. Dopasuj zestaw słuchawkowy do zewnętrznej krawędzi pierścienia pałąka słuchawkowego tak, aby kabel zestawu był skierowany w dół. Ostrożnie wciskaj zestaw słuchawkowy w pierścień pałąka słuchawkowego, aż się zablokuje (usłyszysz kliknięcie). NOSZENIE ZESTAWU SŁUCHAWKOWEGO MONO Z ZACZEPEM NA UCHO Niektóre modele Jabra BIZ 2400 posiadają zaczepy na ucho w dwóch rozmiarach, dostępne także jako wyposażenie dodatkowe dowolnego modelu jednosłuchawkowego. Aby go użyć: 1. Mocowanie wkładki do ucha. Wkładka do ucha to okrągła gumowa część, która stabilizuje zestaw słuchawkowy na uchu. Umieść ją wewnątrz pierścienia zaczepu na ucho. Ostrożnie wpychaj wkładkę do ucha przez otwór, aż w nim osiądzie. Po zablokowaniu zestawu słuchawkowego w pierścieniu zaczepu na ucho, wkładka do ucha również zostanie zablokowana. 2. Wkładanie zestawu słuchawkowego w pierścień zaczepu na ucho. Chwyć pierścień zaczepu na ucho jedną, a zestaw słuchawkowy drugą ręką. Na wewnętrznej powierzchni pierścienia zaczepu na ucho znajdują się oznaczenia L i R. Dopasuj kabel zestawu słuchawkowego z oznaczeniem R, jeśli chcesz go nosić na prawym uchu, lub L, jeśli chcesz go nosić na lewym uchu. Ostrożnie wciskaj zestaw słuchawkowy w pierścień zaczepu na ucho, aż się zablokuje (usłyszysz kliknięcie). 3. Regulacja pozycji zaczepu na ucho na pierścieniu dla lewego lub prawego ucha. Zaczep na ucho składa się z dwóch części: zaczepu i pierścienia. Jeden koniec, który ma podłużny kształt, wciska się w otwór na pierścieniu zaczepu, aż się zablokuje. Zestaw słuchawkowy z zaczepem nosi się za uchem, a otwór zaczepu jest skierowany w dół w stronę szczęki. Zdecyduj, na którym uchu chcesz go nosić i odpowiednio złóż zaczep i pierścień. Aby przełożyć zestaw słuchawkowy na drugie ucho, przesuń zaczep w górę i wyjmij go z otworu, po czym wciśnij go z drugiej strony. Następnie zdejmij zestaw słuchawkowy z pierścienia zaczepu na ucho. Obróć go i włóż ponownie z kablem po stronie L lub R, w zaależności od wybranej strony noszenia, zgodnie z opisem w punkcie 2. L R L R 6

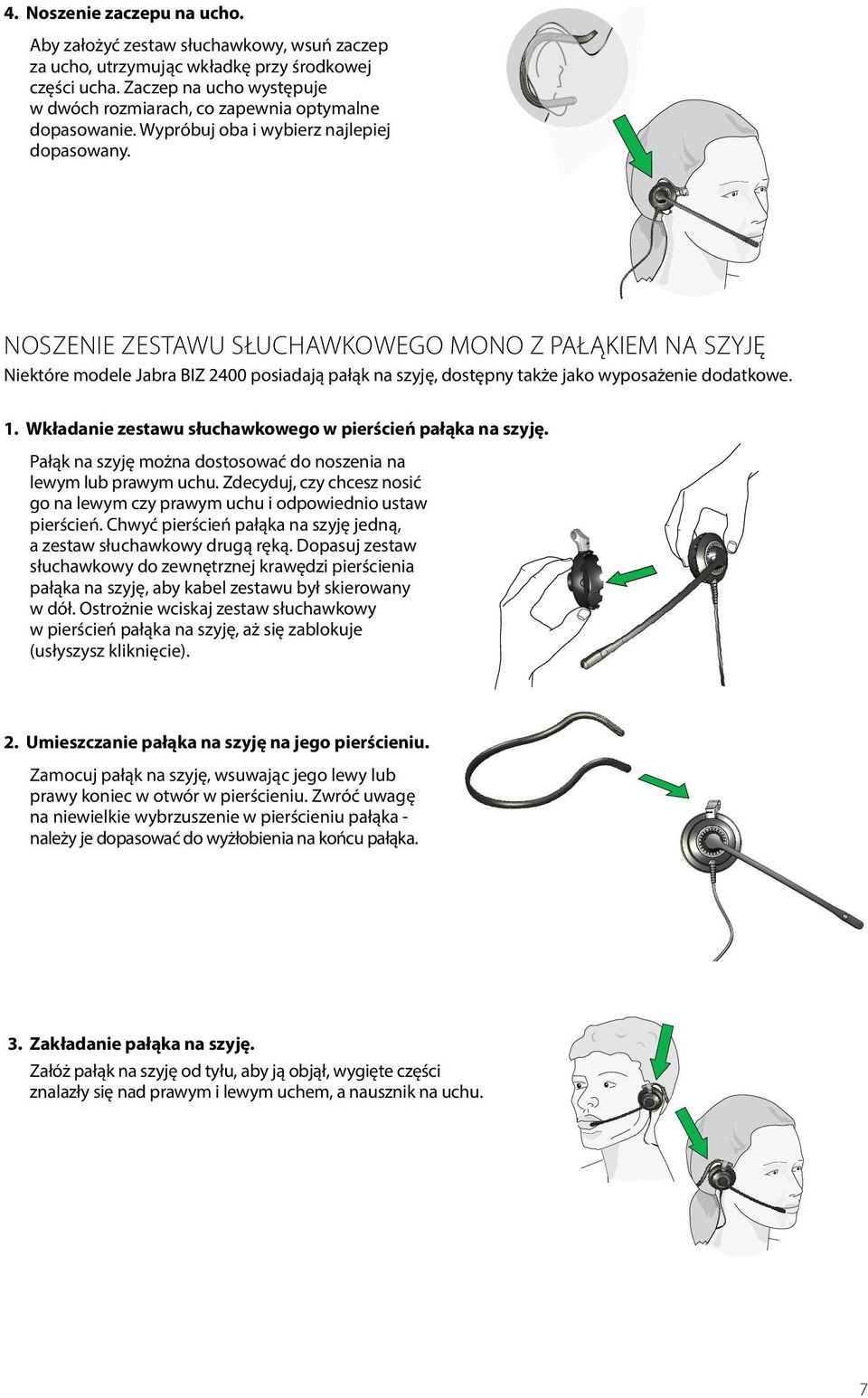

7 4. Noszenie zaczepu na ucho. Aby założyć zestaw słuchawkowy, wsuń zaczep za ucho, utrzymując wkładkę przy środkowej części ucha. Zaczep na ucho występuje w dwóch rozmiarach, co zapewnia optymalne dopasowanie. Wypróbuj oba i wybierz najlepiej dopasowany. NOSZENIE ZESTAWU SŁUCHAWKOWEGO MONO Z PAŁĄKIEM NA SZYJĘ Niektóre modele Jabra BIZ 2400 posiadają pałąk na szyję, dostępny także jako wyposażenie dodatkowe. 1. Wkładanie zestawu słuchawkowego w pierścień pałąka na szyję. Pałąk na szyję można dostosować do noszenia na lewym lub prawym uchu. Zdecyduj, czy chcesz nosić go na lewym czy prawym uchu i odpowiednio ustaw pierścień. Chwyć pierścień pałąka na szyję jedną, a zestaw słuchawkowy drugą ręką. Dopasuj zestaw słuchawkowy do zewnętrznej krawędzi pierścienia pałąka na szyję, aby kabel zestawu był skierowany w dół. Ostrożnie wciskaj zestaw słuchawkowy w pierścień pałąka na szyję, aż się zablokuje (usłyszysz kliknięcie). 2. Umieszczanie pałąka na szyję na jego pierścieniu. Zamocuj pałąk na szyję, wsuwając jego lewy lub prawy koniec w otwór w pierścieniu. Zwróć uwagę na niewielkie wybrzuszenie w pierścieniu pałąka - należy je dopasować do wyżłobienia na końcu pałąka. 3. Zakładanie pałąka na szyję. Załóż pałąk na szyję od tyłu, aby ją objął, wygięte części znalazły się nad prawym i lewym uchem, a nausznik na uchu. 7

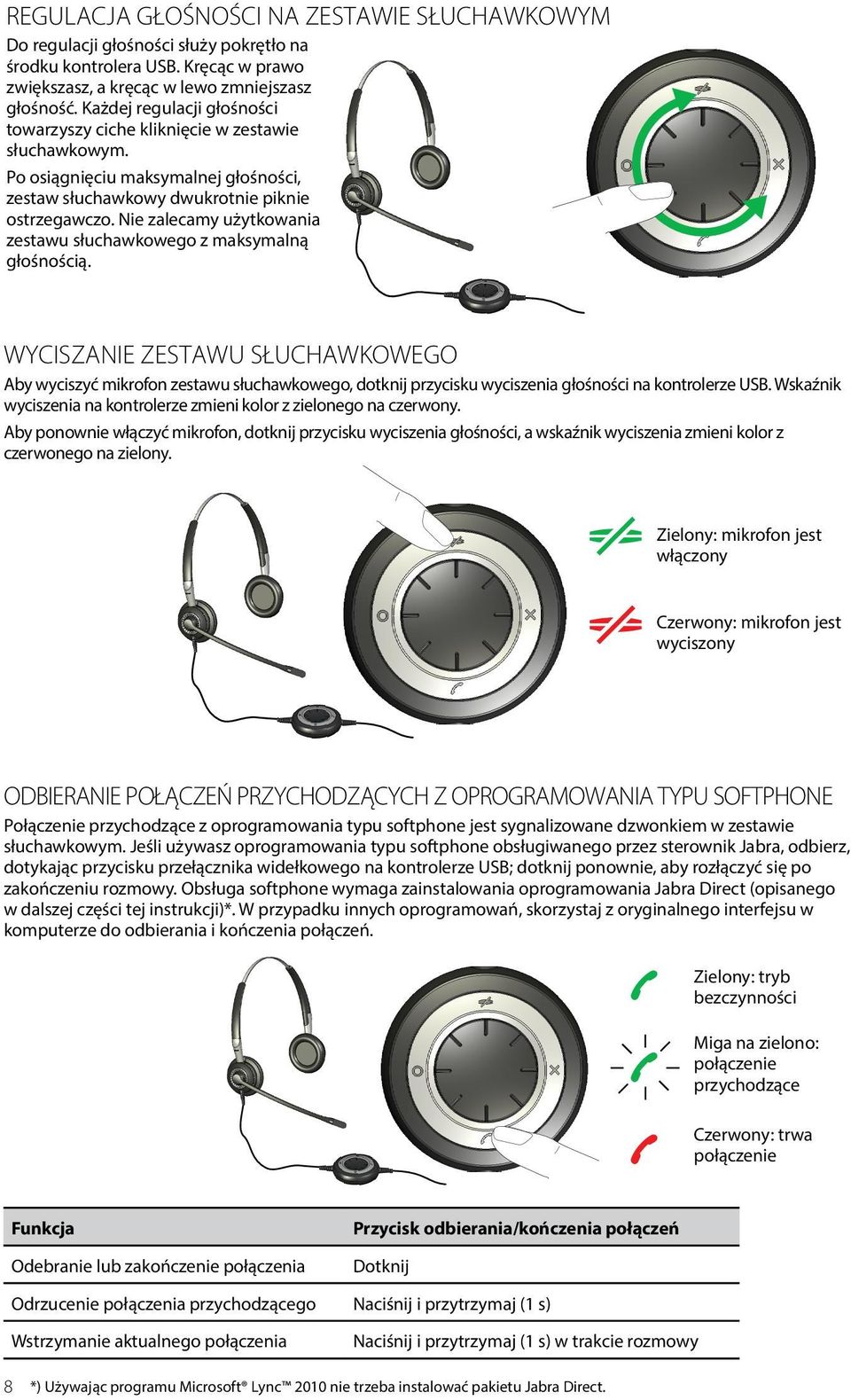

8 REGULACJA GŁOŚNOŚCI NA ZESTAWIE SŁUCHAWKOWYM Do regulacji głośności służy pokrętło na środku kontrolera USB. Kręcąc w prawo zwiększasz, a kręcąc w lewo zmniejszasz głośność. Każdej regulacji głośności towarzyszy ciche kliknięcie w zestawie słuchawkowym. Po osiągnięciu maksymalnej głośności, zestaw słuchawkowy dwukrotnie piknie ostrzegawczo. Nie zalecamy użytkowania zestawu słuchawkowego z maksymalną głośnością. WYCISZANIE ZESTAWU SŁUCHAWKOWEGO Aby wyciszyć mikrofon zestawu słuchawkowego, dotknij przycisku wyciszenia głośności na kontrolerze USB. Wskaźnik wyciszenia na kontrolerze zmieni kolor z zielonego na czerwony. Aby ponownie włączyć mikrofon, dotknij przycisku wyciszenia głośności, a wskaźnik wyciszenia zmieni kolor z czerwonego na zielony. Zielony: mikrofon jest włączony Czerwony: mikrofon jest wyciszony ODBIERANIE POŁĄCZEŃ PRZYCHODZĄCYCH Z OPROGRAMOWANIA TYPU SOFTPHONE Połączenie przychodzące z oprogramowania typu softphone jest sygnalizowane dzwonkiem w zestawie słuchawkowym. Jeśli używasz oprogramowania typu softphone obsługiwanego przez sterownik Jabra, odbierz, dotykając przycisku przełącznika widełkowego na kontrolerze USB; dotknij ponownie, aby rozłączyć się po zakończeniu rozmowy. Obsługa softphone wymaga zainstalowania oprogramowania Jabra Direct (opisanego w dalszej części tej instrukcji)*. W przypadku innych oprogramowań, skorzystaj z oryginalnego interfejsu w komputerze do odbierania i kończenia połączeń. Zielony: tryb bezczynności Miga na zielono: połączenie przychodzące Czerwony: trwa połączenie Funkcja Odebranie lub zakończenie połączenia Przycisk odbierania/kończenia połączeń Dotknij Odrzucenie połączenia przychodzącego Naciśnij i przytrzymaj (1 s) Wstrzymanie aktualnego połączenia Naciśnij i przytrzymaj (1 s) w trakcie rozmowy 8 *) Używając programu Microsoft Lync 2010 nie trzeba instalować pakietu Jabra Direct.

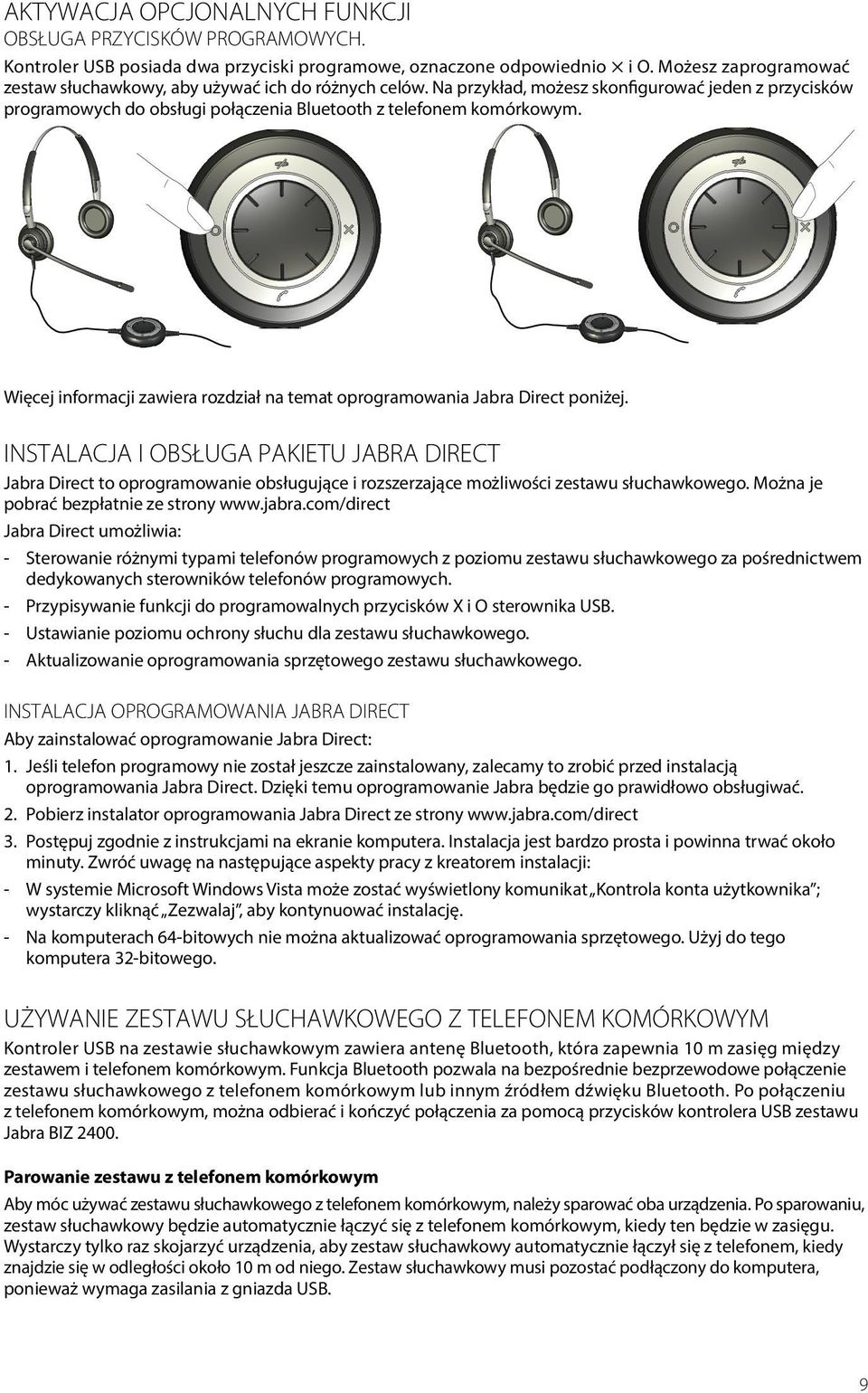

9 AKTYWACJA OPCJONALNYCH FUNKCJI OBSŁUGA PRZYCISKÓW PROGRAMOWYCH. Kontroler USB posiada dwa przyciski programowe, oznaczone odpowiednio i O. Możesz zaprogramować zestaw słuchawkowy, aby używać ich do różnych celów. Na przykład, możesz skonfigurować jeden z przycisków programowych do obsługi połączenia Bluetooth z telefonem komórkowym. Więcej informacji zawiera rozdział na temat oprogramowania Jabra Direct poniżej. INSTALACJA I OBSŁUGA PAKIETU JABRA DIRECT Jabra Direct to oprogramowanie obsługujące i rozszerzające możliwości zestawu słuchawkowego. Można je pobrać bezpłatnie ze strony Jabra Direct umożliwia: - Sterowanie różnymi typami telefonów programowych z poziomu zestawu słuchawkowego za pośrednictwem dedykowanych sterowników telefonów programowych. - Przypisywanie funkcji do programowalnych przycisków X i O sterownika USB. - Ustawianie poziomu ochrony słuchu dla zestawu słuchawkowego. - Aktualizowanie oprogramowania sprzętowego zestawu słuchawkowego. INSTALACJA OPROGRAMOWANIA JABRA DIRECT Aby zainstalować oprogramowanie Jabra Direct: 1. Jeśli telefon programowy nie został jeszcze zainstalowany, zalecamy to zrobić przed instalacją oprogramowania Jabra Direct. Dzięki temu oprogramowanie Jabra będzie go prawidłowo obsługiwać. 2. Pobierz instalator oprogramowania Jabra Direct ze strony 3. Postępuj zgodnie z instrukcjami na ekranie komputera. Instalacja jest bardzo prosta i powinna trwać około minuty. Zwróć uwagę na następujące aspekty pracy z kreatorem instalacji: - W systemie Microsoft Windows Vista może zostać wyświetlony komunikat Kontrola konta użytkownika ; wystarczy kliknąć Zezwalaj, aby kontynuować instalację. - Na komputerach 64-bitowych nie można aktualizować oprogramowania sprzętowego. Użyj do tego komputera 32-bitowego. UŻYWANIE ZESTAWU SŁUCHAWKOWEGO Z TELEFONEM KOMÓRKOWYM Kontroler USB na zestawie słuchawkowym zawiera antenę Bluetooth, która zapewnia 10 m zasięg między zestawem i telefonem komórkowym. Funkcja Bluetooth pozwala na bezpośrednie bezprzewodowe połączenie zestawu słuchawkowego z telefonem komórkowym lub innym źródłem dźwięku Bluetooth. Po połączeniu z telefonem komórkowym, można odbierać i kończyć połączenia za pomocą przycisków kontrolera USB zestawu Jabra BIZ Parowanie zestawu z telefonem komórkowym Aby móc używać zestawu słuchawkowego z telefonem komórkowym, należy sparować oba urządzenia. Po sparowaniu, zestaw słuchawkowy będzie automatycznie łączyć się z telefonem komórkowym, kiedy ten będzie w zasięgu. Wystarczy tylko raz skojarzyć urządzenia, aby zestaw słuchawkowy automatycznie łączył się z telefonem, kiedy znajdzie się w odległości około 10 m od niego. Zestaw słuchawkowy musi pozostać podłączony do komputera, ponieważ wymaga zasilania z gniazda USB. 9

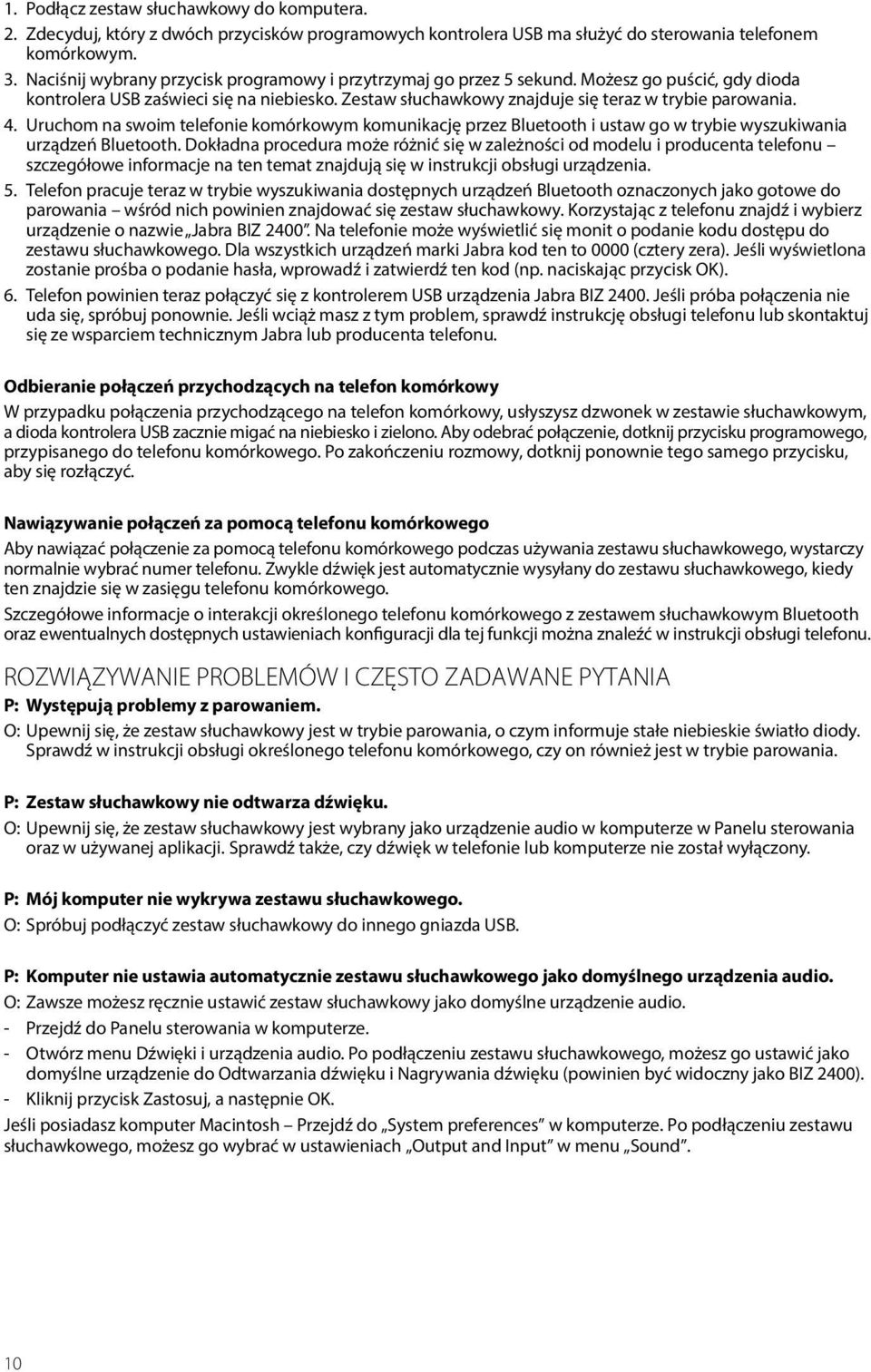

10 1. Podłącz zestaw słuchawkowy do komputera. 2. Zdecyduj, który z dwóch przycisków programowych kontrolera USB ma służyć do sterowania telefonem komórkowym. 3. Naciśnij wybrany przycisk programowy i przytrzymaj go przez 5 sekund. Możesz go puścić, gdy dioda kontrolera USB zaświeci się na niebiesko. Zestaw słuchawkowy znajduje się teraz w trybie parowania. 4. Uruchom na swoim telefonie komórkowym komunikację przez Bluetooth i ustaw go w trybie wyszukiwania urządzeń Bluetooth. Dokładna procedura może różnić się w zależności od modelu i producenta telefonu szczegółowe informacje na ten temat znajdują się w instrukcji obsługi urządzenia. 5. Telefon pracuje teraz w trybie wyszukiwania dostępnych urządzeń Bluetooth oznaczonych jako gotowe do parowania wśród nich powinien znajdować się zestaw słuchawkowy. Korzystając z telefonu znajdź i wybierz urządzenie o nazwie Jabra BIZ Na telefonie może wyświetlić się monit o podanie kodu dostępu do zestawu słuchawkowego. Dla wszystkich urządzeń marki Jabra kod ten to 0000 (cztery zera). Jeśli wyświetlona zostanie prośba o podanie hasła, wprowadź i zatwierdź ten kod (np. naciskając przycisk OK). 6. Telefon powinien teraz połączyć się z kontrolerem USB urządzenia Jabra BIZ Jeśli próba połączenia nie uda się, spróbuj ponownie. Jeśli wciąż masz z tym problem, sprawdź instrukcję obsługi telefonu lub skontaktuj się ze wsparciem technicznym Jabra lub producenta telefonu. Odbieranie połączeń przychodzących na telefon komórkowy W przypadku połączenia przychodzącego na telefon komórkowy, usłyszysz dzwonek w zestawie słuchawkowym, a dioda kontrolera USB zacznie migać na niebiesko i zielono. Aby odebrać połączenie, dotknij przycisku programowego, przypisanego do telefonu komórkowego. Po zakończeniu rozmowy, dotknij ponownie tego samego przycisku, aby się rozłączyć. Nawiązywanie połączeń za pomocą telefonu komórkowego Aby nawiązać połączenie za pomocą telefonu komórkowego podczas używania zestawu słuchawkowego, wystarczy normalnie wybrać numer telefonu. Zwykle dźwięk jest automatycznie wysyłany do zestawu słuchawkowego, kiedy ten znajdzie się w zasięgu telefonu komórkowego. Szczegółowe informacje o interakcji określonego telefonu komórkowego z zestawem słuchawkowym Bluetooth oraz ewentualnych dostępnych ustawieniach konfiguracji dla tej funkcji można znaleźć w instrukcji obsługi telefonu. ROZWIĄZYWANIE PROBLEMÓW I CZĘSTO ZADAWANE PYTANIA P: Występują problemy z parowaniem. O: Upewnij się, że zestaw słuchawkowy jest w trybie parowania, o czym informuje stałe niebieskie światło diody. Sprawdź w instrukcji obsługi określonego telefonu komórkowego, czy on również jest w trybie parowania. P: Zestaw słuchawkowy nie odtwarza dźwięku. O: Upewnij się, że zestaw słuchawkowy jest wybrany jako urządzenie audio w komputerze w Panelu sterowania oraz w używanej aplikacji. Sprawdź także, czy dźwięk w telefonie lub komputerze nie został wyłączony. P: Mój komputer nie wykrywa zestawu słuchawkowego. O: Spróbuj podłączyć zestaw słuchawkowy do innego gniazda USB. P: Komputer nie ustawia automatycznie zestawu słuchawkowego jako domyślnego urządzenia audio. O: Zawsze możesz ręcznie ustawić zestaw słuchawkowy jako domyślne urządzenie audio. - Przejdź do Panelu sterowania w komputerze. - Otwórz menu Dźwięki i urządzenia audio. Po podłączeniu zestawu słuchawkowego, możesz go ustawić jako domyślne urządzenie do Odtwarzania dźwięku i Nagrywania dźwięku (powinien być widoczny jako BIZ 2400). - Kliknij przycisk Zastosuj, a następnie OK. Jeśli posiadasz komputer Macintosh Przejdź do System preferences w komputerze. Po podłączeniu zestawu słuchawkowego, możesz go wybrać w ustawieniach Output and Input w menu Sound. 10

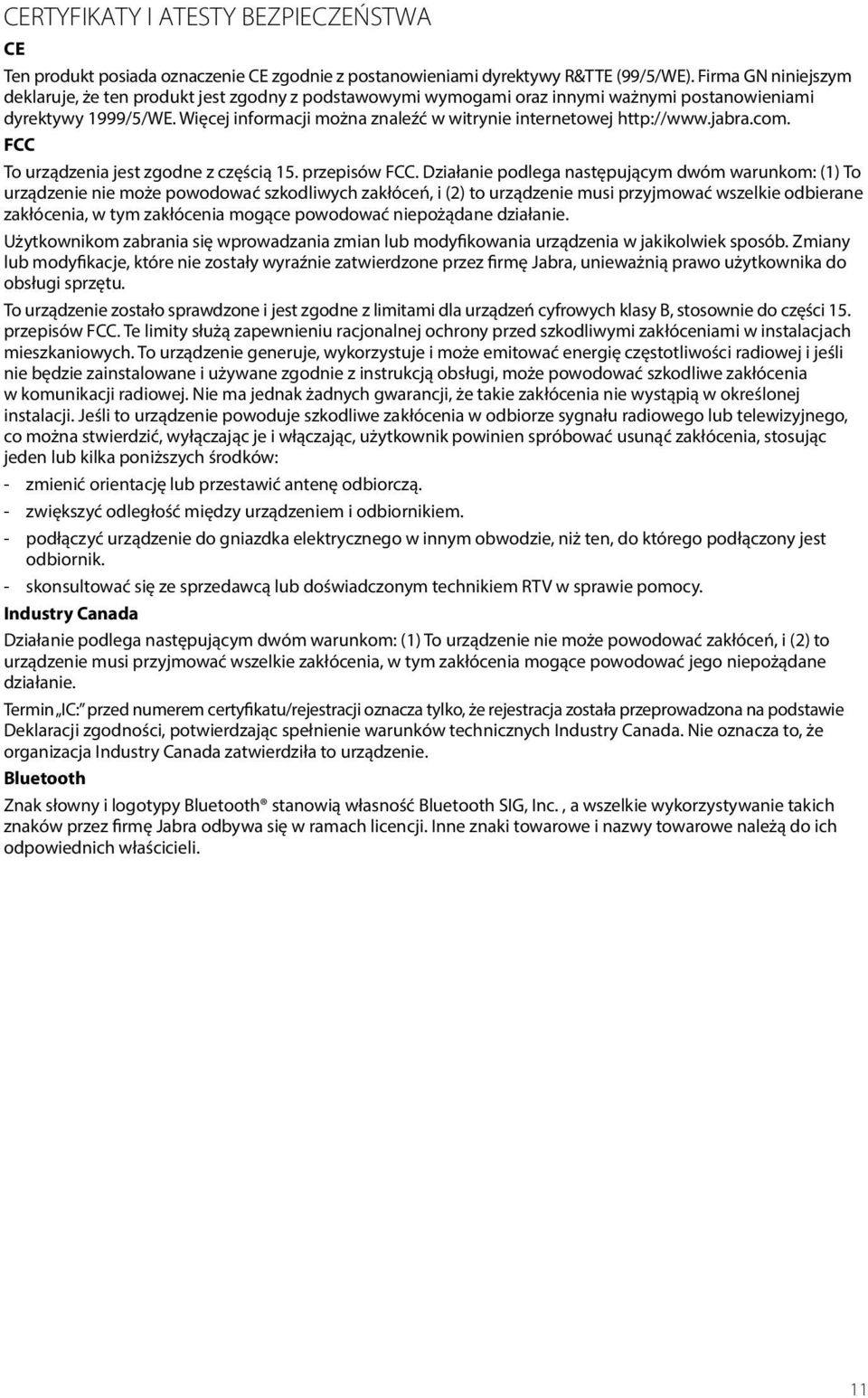

11 CERTYFIKATY I ATESTY BEZPIECZEŃSTWA CE Ten produkt posiada oznaczenie CE zgodnie z postanowieniami dyrektywy R&TTE (99/5/WE). Firma GN niniejszym deklaruje, że ten produkt jest zgodny z podstawowymi wymogami oraz innymi ważnymi postanowieniami dyrektywy 1999/5/WE. Więcej informacji można znaleźć w witrynie internetowej FCC To urządzenia jest zgodne z częścią 15. przepisów FCC. Działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować szkodliwych zakłóceń, i (2) to urządzenie musi przyjmować wszelkie odbierane zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie. Użytkownikom zabrania się wprowadzania zmian lub modyfikowania urządzenia w jakikolwiek sposób. Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez firmę Jabra, unieważnią prawo użytkownika do obsługi sprzętu. To urządzenie zostało sprawdzone i jest zgodne z limitami dla urządzeń cyfrowych klasy B, stosownie do części 15. przepisów FCC. Te limity służą zapewnieniu racjonalnej ochrony przed szkodliwymi zakłóceniami w instalacjach mieszkaniowych. To urządzenie generuje, wykorzystuje i może emitować energię częstotliwości radiowej i jeśli nie będzie zainstalowane i używane zgodnie z instrukcją obsługi, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak żadnych gwarancji, że takie zakłócenia nie wystąpią w określonej instalacji. Jeśli to urządzenie powoduje szkodliwe zakłócenia w odbiorze sygnału radiowego lub telewizyjnego, co można stwierdzić, wyłączając je i włączając, użytkownik powinien spróbować usunąć zakłócenia, stosując jeden lub kilka poniższych środków: - zmienić orientację lub przestawić antenę odbiorczą. - zwiększyć odległość między urządzeniem i odbiornikiem. - podłączyć urządzenie do gniazdka elektrycznego w innym obwodzie, niż ten, do którego podłączony jest odbiornik. - skonsultować się ze sprzedawcą lub doświadczonym technikiem RTV w sprawie pomocy. Industry Canada Działanie podlega następującym dwóm warunkom: (1) To urządzenie nie może powodować zakłóceń, i (2) to urządzenie musi przyjmować wszelkie zakłócenia, w tym zakłócenia mogące powodować jego niepożądane działanie. Termin IC: przed numerem certyfikatu/rejestracji oznacza tylko, że rejestracja została przeprowadzona na podstawie Deklaracji zgodności, potwierdzając spełnienie warunków technicznych Industry Canada. Nie oznacza to, że organizacja Industry Canada zatwierdziła to urządzenie. Bluetooth Znak słowny i logotypy Bluetooth stanowią własność Bluetooth SIG, Inc., a wszelkie wykorzystywanie takich znaków przez firmę Jabra odbywa się w ramach licencji. Inne znaki towarowe i nazwy towarowe należą do ich odpowiednich właścicieli. 11

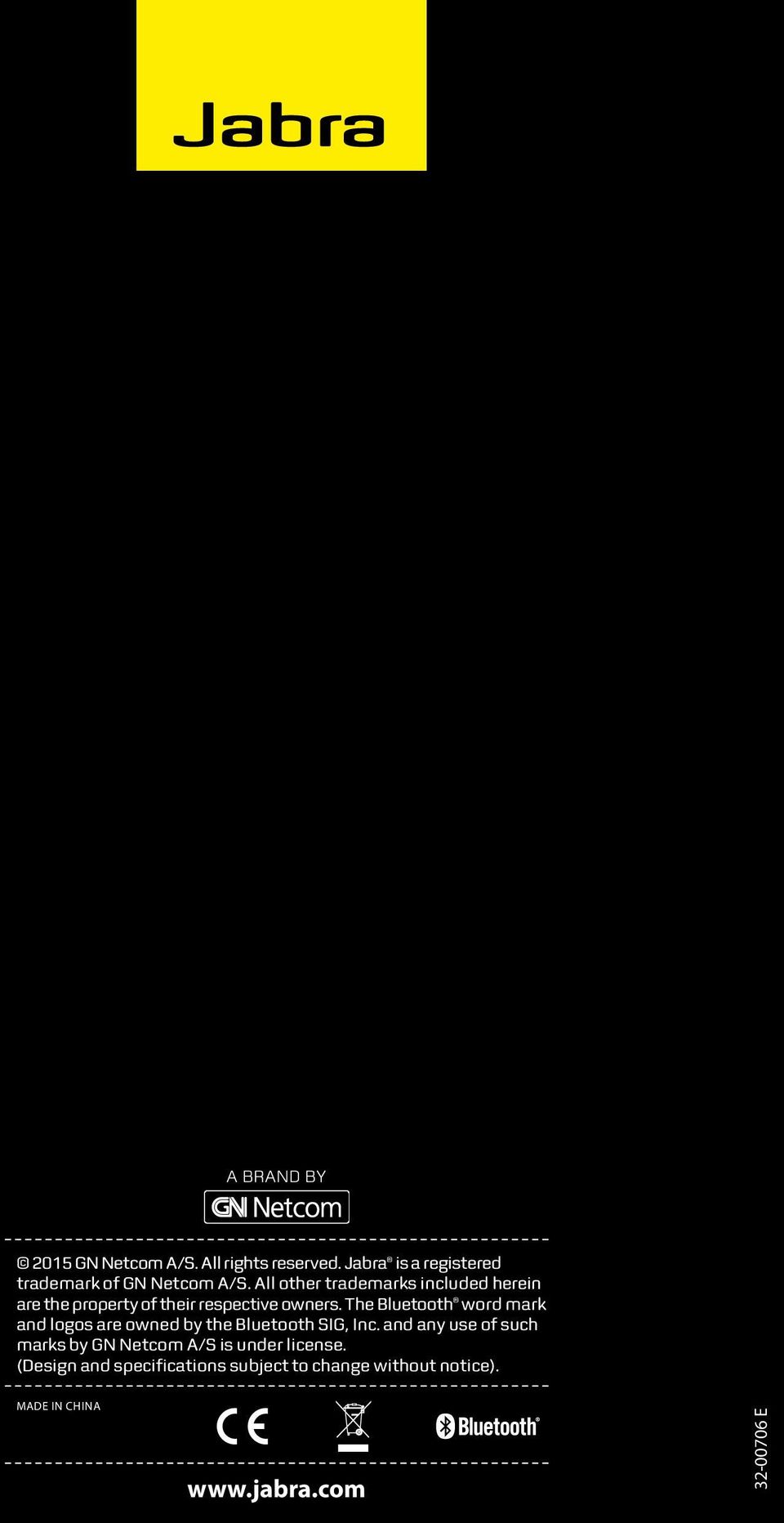

12 2015 GN Netcom A/S. All rights reserved. Jabra is a registered trademark of GN Netcom A/S. All other trademarks included herein are the property of their respective owners. The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by GN Netcom A/S is under license. (Design and specifications subject to change without notice). MADE IN CHINA E
