1 Radawa Zestaw produkcji, rysunki oraz opis techniczny RADAWA EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

2 Radawa Opis techniczny OPIS WARTOŚĆ Grubość ścian 44 mm Wymiary ścian (szerokość x dlugość) 6 x 6 m Wysokość ścian 2231 mm Wysokość do kalenicy 2906 mm Powierzchnia podłogi 22,1 m² Powierzchnia dachu 40,3 m² Kąt nachylenia dachu 13 odpowiada 23 % Obliczone obciążenie konstrukcji dachu 150 kg/m² Okna Szt. / stronę otwarcia sprawdź według rysunków projektu Drzwi Szt. / stronę otwarcia sprawdź według rysunków projektu Bramy garażowe Szt. / stronę otwarcia sprawdź według rysunków projektu Zastosowane szkło Pojedyńcze 4 mm Wypust dachowy Sprawdź według rysunków projektu Powierzchnia zewnętrzna ( ściany ) 71,21 m² Powierzchnia wewnętrzna (ściany ) 71,21 m² Poziom wilgotności drewna ~ 18 % EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

3 Radawa Opakowanie produktu Wymiary i waga opakowania H 680 x B 1200 x L 6000 mm = 1480 kg EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

4 Radawa Zestaw produktu G Hydroizolacja na fundament pod podwaliny Podwaliny fundamentow płaskich Zestaw profilowanych desek scian sprawdz według rysunków projektu: 44 mm z podwójnym piórem wpust Deska dachowa z piórem wpust od 18 mm Zestaw elementów wykończeniowych z drewna: deska czołowa dachu, dekoracja dachu, deska czolowa wiezby dachowej oraz listwa przysufitowa Pokrycie dachu papa bitumiczna w rolkach, przybijana Zestaw elementow montazowych Zestaw okien i drzwi z pojedyncza szybą, drzwi wewnętrzne całkowicie drewniane. Otwierane na zewnącz okna, stronę otwarcia drzwi prosimy sprawdzic według rysunków projektu i specyfikacji technicznej Uszczelka gumowa dla dodatkowej ochrony okien i drzwi przed deszczem i wiatrem oraz zestaw zamków i klamek Drewniane bramy garażowe sprawdź według rysunków projektu i specyfikacji technicznej Uwaga: - Producent wyposaza model w podwaliny według swojego uznania, wymiary: 34x60 mm lub 44x60 mm lub 45x45 mm EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

5 Radawa Zalecenia dotyzcące montażu Zalecamy aby montaż wykonywały co najmniej dwie osoby, ze względów bezpieczęstwa. Montaż ma byc wykonany zgodnie z instrukcją. Montaż domku należy wykonac jasnym dniem, aby uniknąc wilgoci, a także chronic elementy produktu przed bezpośrednim działaniem promieni słonecznych. Nie zwłocznie, po montażu należy wszystkie drewniane elementy pokryć warstwą impregnatu lub pomalować. W ten sposób otrzymacie piękną powierzchnie drewna przez długie lata. EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

6 Radawa Usługi dodatkowe Zapraszamy do skorzystania z usług doradczych naszych doświadczonych specjalistów (w zakresie montażu oraz konserwacji). Zapraszamy do skorzystania z oferty naszego sklepu internetowego (w oddziale AKCESORIA ): - produkty impregnacji; - tarasu według życzenia klienta; - proponujemy rolety zewnętrzne /rolety wewnętrzne do okien i drzwi ; - duży wybór gontu bitumicznego Sklep internetowy: EKO ARCHITEKTURA sp. z o.o. Adres: Ul. Elewatorska 29, Białystok, Polska Tel.: Kontakt mailowy: sklep@domkiekoarchitektura.pl Regon: NIP:

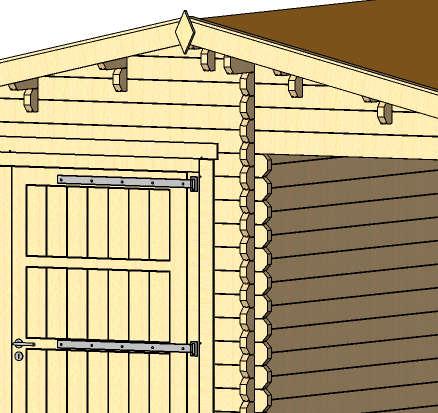

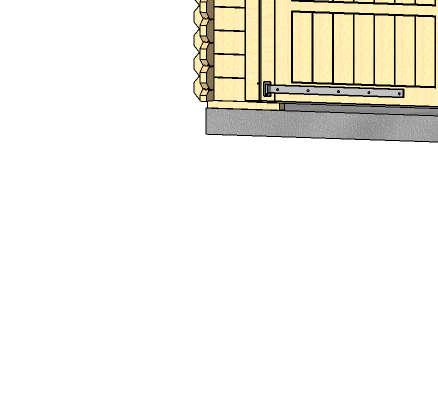

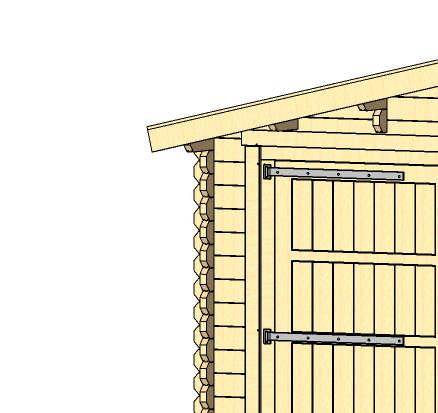

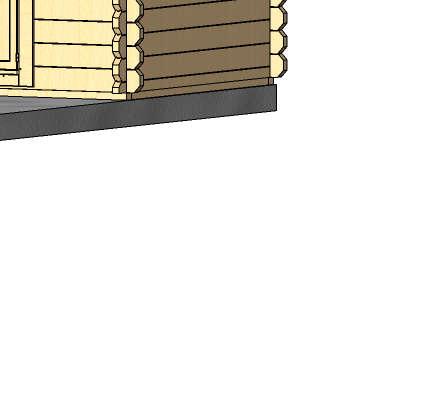

7 3D Wizualizacja 14:30:33 Drawing name 3D VISUALIZATION

8 1 2 3 Rzut fundamentu C C B B A A BASE SIZE 14:28:19 Drawing name 1 : 55

9 1 2 3 Rzut planu C B A x x X68 x C B A FLOOR PLAN 14:22:45 Drawing name 1 : 55

10 Przekroj X68 x Y1 Y2 Y3 Y4 Y5 2 Y6 Y7 Y8 Y9 3 VERTICAL SECTION A-13 14:36:05 Drawing name 1 : 30

11 Przekroj Y1 Y2 Y3 Y4 Y5 2 Y6 Y7 Y8 Y9 3 VERTICAL SECTION B-13 14:36:05 Drawing name 1 : 30

12 Elewacje A B C FACADE AC 15:23:25 Drawing name 1 : 30

13 Elewacje Y9 Y8 Y7 Y6 Y5 Y4 Y3 Y2 Y1 1 FACADE 31 15:23:25 Drawing name 1 : 30
