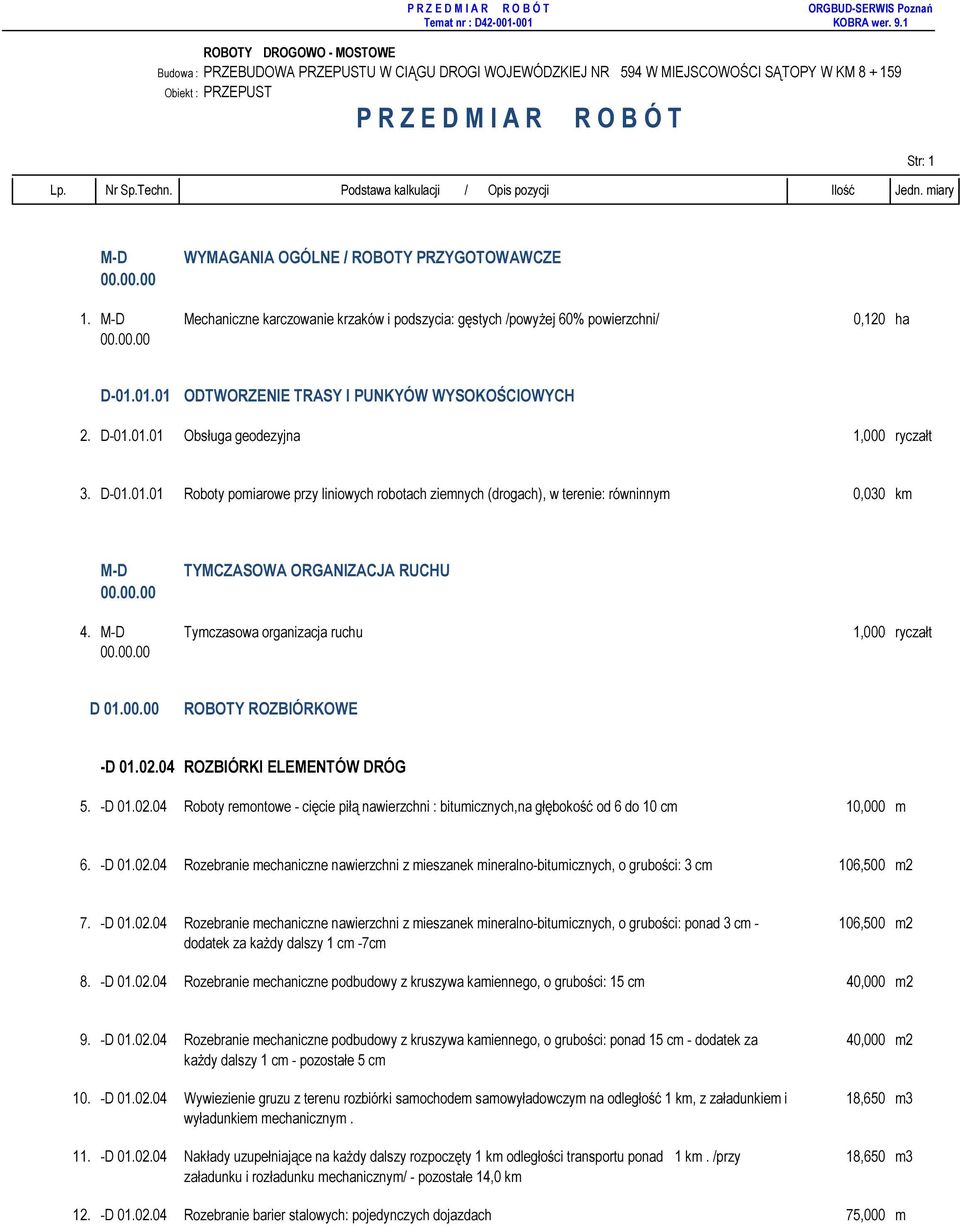

1 P R Z E D M I A R R O B Ó T ORGBUD-SERWIS Poznań Budowa : PRZEBUDOWA PRZEPUSTU W CIĄGU DROGI WOJEWÓDZKIEJ NR 594 W MIEJSCOWOŚCI SĄTOPY W KM Obiekt : PRZEPUST P R Z E D M I A R R O B Ó T Str: 1 M-D WYMAGANIA OGÓLNE / ROBOTY PRZYGOTOWAWCZE 1. M-D Mechaniczne karczowanie krzaków i podszycia: gęstych /powyżej 60% powierzchni/ 0,120 ha D ODTWORZENIE TRASY I PUNKYÓW WYSOKOŚCIOWYCH 2. D Obsługa geodezyjna 1,000 ryczałt 3. D Roboty pomiarowe przy liniowych robotach ziemnych (drogach), w terenie: równinnym 0,030 km M-D TYMCZASOWA ORGANIZACJA RUCHU 4. M-D Tymczasowa organizacja ruchu 1,000 ryczałt D ROBOTY ROZBIÓRKOWE -D ROZBIÓRKI ELEMENTÓW DRÓG 5. -D Roboty remontowe - cięcie piłą nawierzchni : bitumicznych,na głębokość od 6 do 10 cm 10,000 m 6. -D Rozebranie mechaniczne nawierzchni z mieszanek mineralno-bitumicznych, o grubości: 3 cm 106,500 m2 7. -D Rozebranie mechaniczne nawierzchni z mieszanek mineralno-bitumicznych, o grubości: ponad 3 cm - 106,500 m2 dodatek za każdy dalszy 1 cm -7cm 8. -D Rozebranie mechaniczne podbudowy z kruszywa kamiennego, o grubości: 15 cm 40,000 m2 9. -D Rozebranie mechaniczne podbudowy z kruszywa kamiennego, o grubości: ponad 15 cm - dodatek za 40,000 m2 każdy dalszy 1 cm - pozostałe 5 cm 10. -D Wywiezienie gruzu z terenu rozbiórki samochodem samowyładowczym na odległość 1 km, z załadunkiem i 18,650 m3 wyładunkiem mechanicznym D Nakłady uzupełniające na każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km. /przy 18,650 m3 załadunku i rozładunku mechanicznym/ - pozostałe 14,0 km 12. -D Rozebranie barier stalowych: pojedynczych dojazdach 75,000 m

2 ROBOTY ROZBIÓRKOWE ROZBIÓRKI ELEMENTÓW DRÓG Str: D Rozebranie poręczy ochronnych: rurowych 25,000 m 14. -D Wywiezienie samochodami skrzyniowymi na odległość 1 km elementów sztukowych - barier i balustrad 2,480 t 15. -D Nakłady uzupełniające na każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km samochodami 2,480 t skrzyniowymi - pozostałe14,0 km -D WYBURZENIE OBIEKTÓW INŻYNIERSKICH 16. -D Rozebranie izolacji z papy na betonie 77,140 m D Rozebranie elementów żelbetowych 50,270 m D Rozebranie betonu wyrównawczego 8,780 m D Rozebranie narzutu kamiennego na dnie przepustu 2,600 m D Oczyszczenie dna cieku przed i poza przepustem 30,600 m D Wywiezienie gruzu z terenu rozbiórki na składowisko - 1km 124,840 m D Nakłady uzupełniające na każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km. /przy 124,840 m3 załadunku i rozładunku mechanicznym/ - pozostałe 14km M ROBOTY ZIEMNE M WYKOPY 23. M Roboty ziemne wykonywane koparkami podsiębiernymi, z transportem urobku samochodami 331,800 m3 samowyładowczymi na odległość do 1 km, przy pojemności łyżki koparki: 0,25 m3 /grunt kat. I-II/ 24. M Nakłady uzupełniające za każdy dalszy rozpoczęty 1 km odległości- pozostałe 14km 331,800 m3 25. M Pełne umocnienie pionowych ścian wykopów liniowych palami szalunkowymi /wypraskami/ wraz z 54,000 m2 rozbiórką, w gruntach suchych, przy szerokości wykopu do 1,0 m i głębokości do 3,0 m: grunt kat. I-II M ZASYPANIE WYKOPÓW 26. M Zasypanie wykopów z formowaniem stożków wraz z zagęszczeniem - gruntem z dowozu 249,900 m3

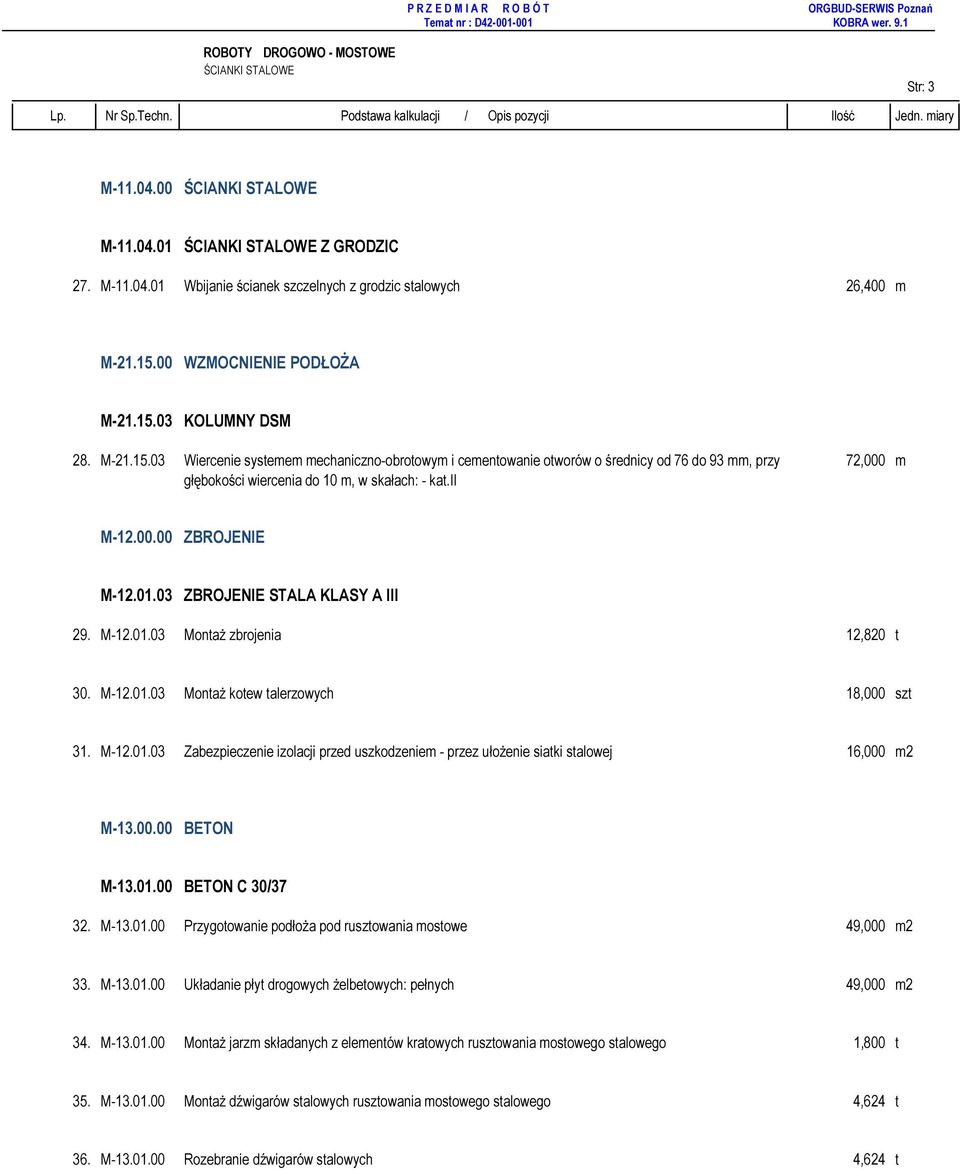

3 ŚCIANKI STALOWE Str: 3 M ŚCIANKI STALOWE M ŚCIANKI STALOWE Z GRODZIC 27. M Wbijanie ścianek szczelnych z grodzic stalowych 26,400 m M WZMOCNIENIE PODŁOŻA M KOLUMNY DSM 28. M Wiercenie systemem mechaniczno-obrotowym i cementowanie otworów o średnicy od 76 do 93 mm, przy 72,000 m głębokości wiercenia do 10 m, w skałach: - kat.ii M ZBROJENIE M ZBROJENIE STALA KLASY A III 29. M Montaż zbrojenia 12,820 t 30. M Montaż kotew talerzowych 18,000 szt 31. M Zabezpieczenie izolacji przed uszkodzeniem - przez ułożenie siatki stalowej 16,000 m2 M BETON M BETON C 30/ M Przygotowanie podłoża pod rusztowania mostowe 49,000 m2 33. M Układanie płyt drogowych żelbetowych: pełnych 49,000 m2 34. M Montaż jarzm składanych z elementów kratowych rusztowania mostowego stalowego 1,800 t 35. M Montaż dźwigarów stalowych rusztowania mostowego stalowego 4,624 t 36. M Rozebranie dźwigarów stalowych 4,624 t

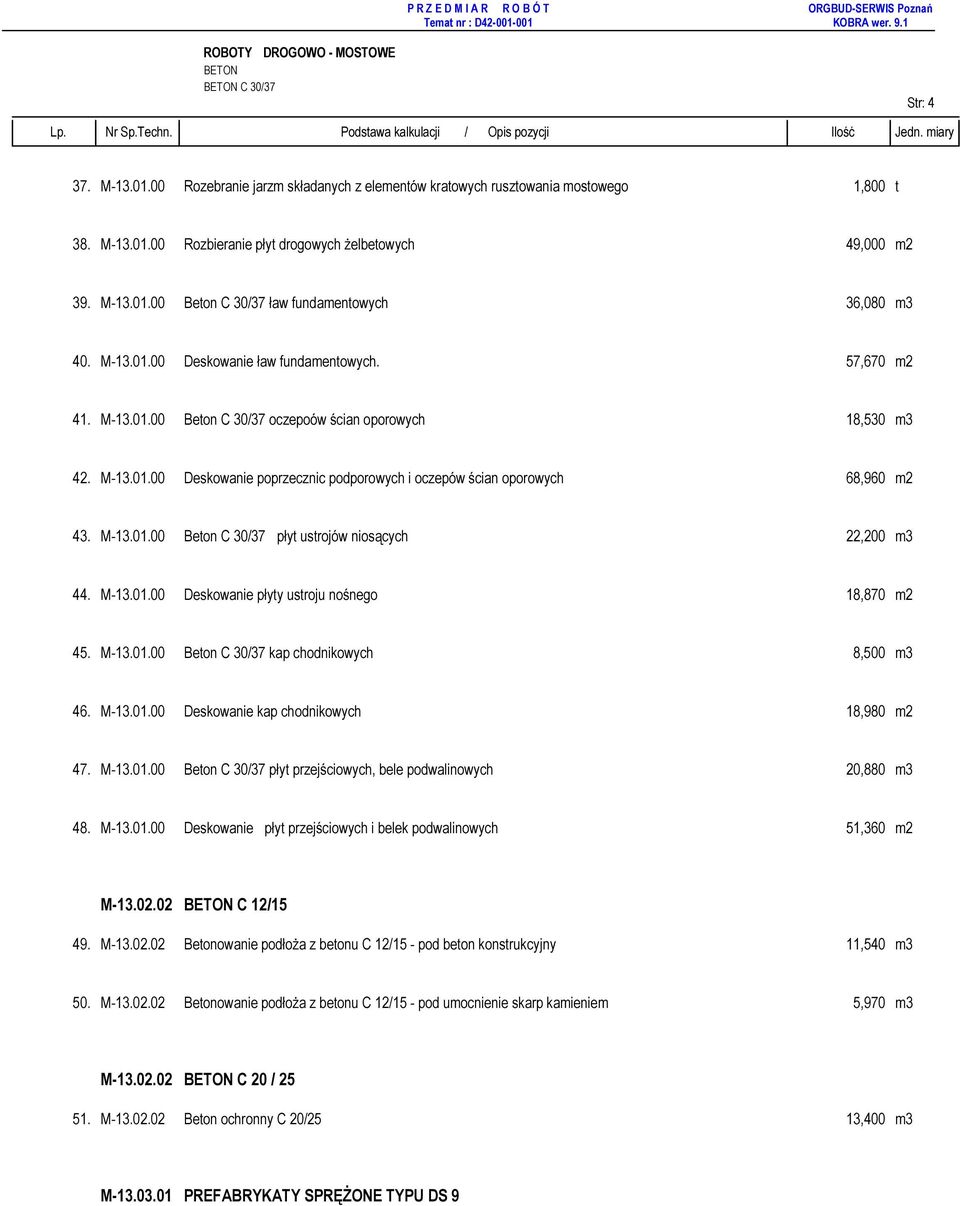

4 BETON BETON C 30/37 Str: M Rozebranie jarzm składanych z elementów kratowych rusztowania mostowego 1,800 t 38. M Rozbieranie płyt drogowych żelbetowych 49,000 m2 39. M Beton C 30/37 ław fundamentowych 36,080 m3 40. M Deskowanie ław fundamentowych. 57,670 m2 41. M Beton C 30/37 oczepoów ścian oporowych 18,530 m3 42. M Deskowanie poprzecznic podporowych i oczepów ścian oporowych 68,960 m2 43. M Beton C 30/37 płyt ustrojów niosących 22,200 m3 44. M Deskowanie płyty ustroju nośnego 18,870 m2 45. M Beton C 30/37 kap chodnikowych 8,500 m3 46. M Deskowanie kap chodnikowych 18,980 m2 47. M Beton C 30/37 płyt przejściowych, bele podwalinowych 20,880 m3 48. M Deskowanie płyt przejściowych i belek podwalinowych 51,360 m2 M BETON C 12/ M Betonowanie podłoża z betonu C 12/15 - pod beton konstrukcyjny 11,540 m3 50. M Betonowanie podłoża z betonu C 12/15 - pod umocnienie skarp kamieniem 5,970 m3 M BETON C 20 / M Beton ochronny C 20/25 13,400 m3 M PREFABRYKATY SPRĘŻONE TYPU DS 9

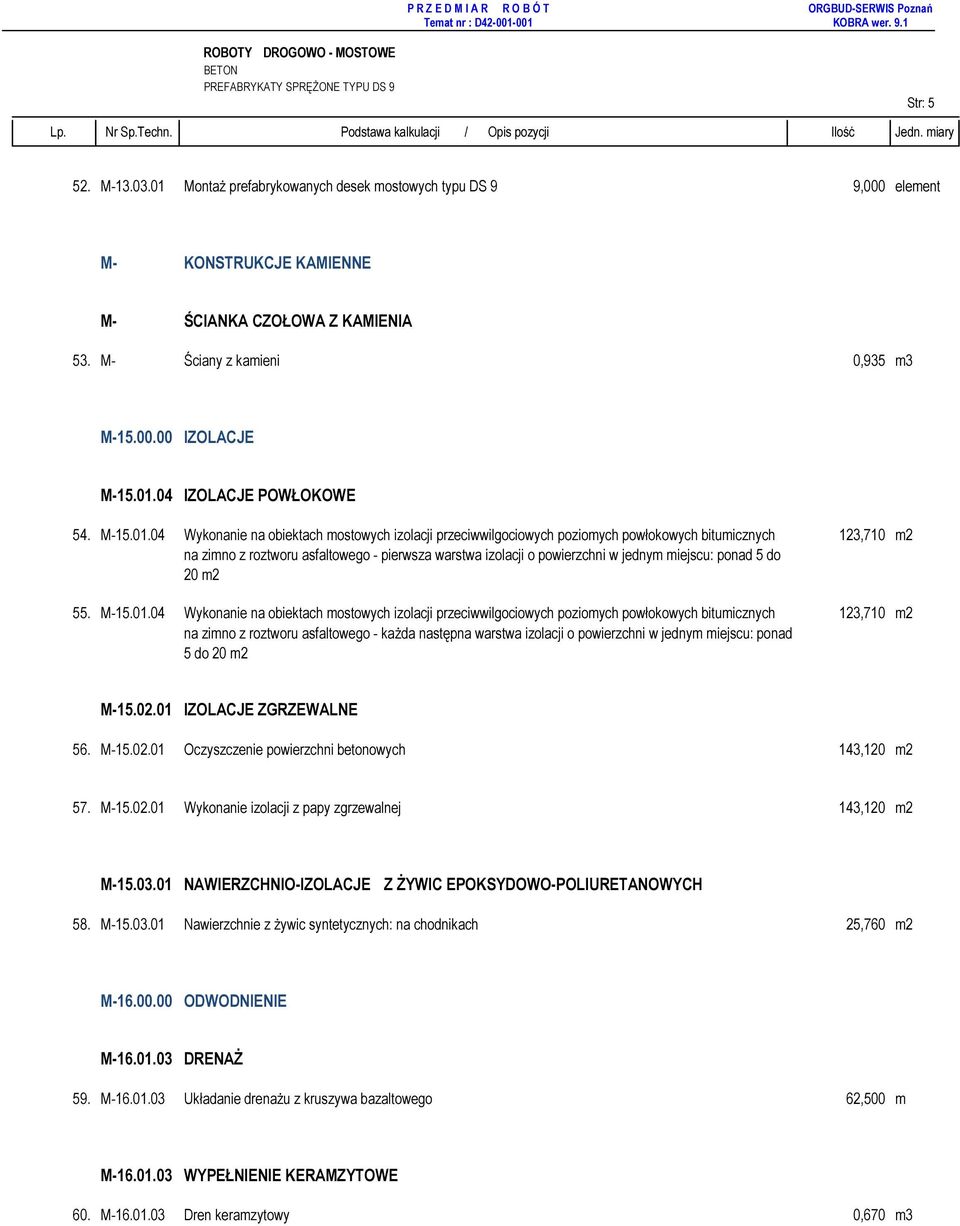

5 BETON PREFABRYKATY SPRĘŻONE TYPU DS 9 Str: M Montaż prefabrykowanych desek mostowych typu DS 9 9,000 element M- KONSTRUKCJE KAMIENNE M- ŚCIANKA CZOŁOWA Z KAMIENIA 53. M- Ściany z kamieni 0,935 m3 M IZOLACJE M IZOLACJE POWŁOKOWE 54. M Wykonanie na obiektach mostowych izolacji przeciwwilgociowych poziomych powłokowych bitumicznych 123,710 m2 na zimno z roztworu asfaltowego - pierwsza warstwa izolacji o powierzchni w jednym miejscu: ponad 5 do 20 m2 55. M Wykonanie na obiektach mostowych izolacji przeciwwilgociowych poziomych powłokowych bitumicznych 123,710 m2 na zimno z roztworu asfaltowego - każda następna warstwa izolacji o powierzchni w jednym miejscu: ponad 5 do 20 m2 M IZOLACJE ZGRZEWALNE 56. M Oczyszczenie powierzchni betonowych 143,120 m2 57. M Wykonanie izolacji z papy zgrzewalnej 143,120 m2 M NAWIERZCHNIO-IZOLACJE Z ŻYWIC EPOKSYDOWO-POLIURETANOWYCH 58. M Nawierzchnie z żywic syntetycznych: na chodnikach 25,760 m2 M ODWODNIENIE M DRENAŻ 59. M Układanie drenażu z kruszywa bazaltowego 62,500 m M WYPEŁNIENIE KERAMZYTOWE 60. M Dren keramzytowy 0,670 m3

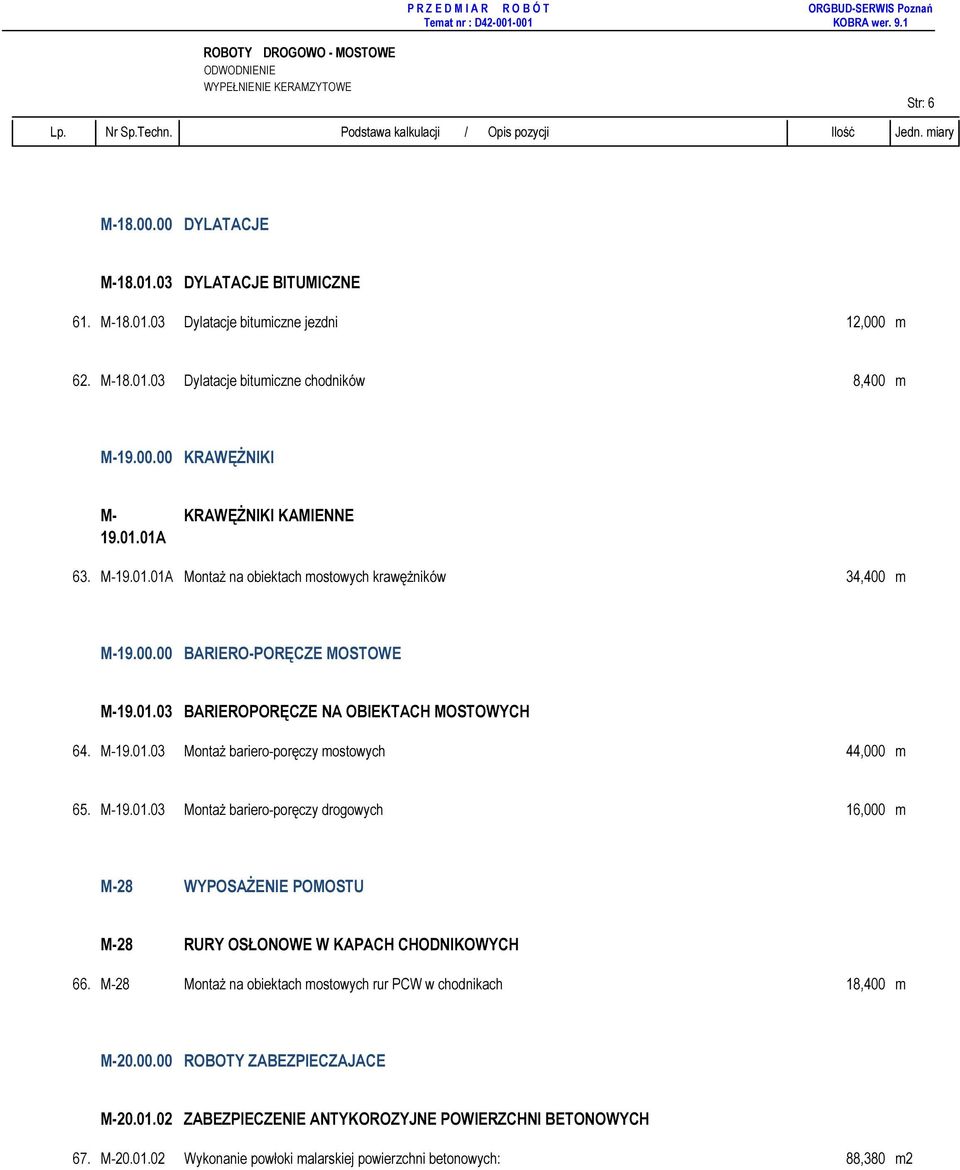

6 ODWODNIENIE WYPEŁNIENIE KERAMZYTOWE Str: 6 M DYLATACJE M DYLATACJE BITUMICZNE 61. M Dylatacje bitumiczne jezdni 12,000 m 62. M Dylatacje bitumiczne chodników 8,400 m M KRAWĘŻNIKI M- KRAWĘŻNIKI KAMIENNE A 63. M A Montaż na obiektach mostowych krawężników 34,400 m M BARIERO-PORĘCZE MOSTOWE M BARIEROPORĘCZE NA OBIEKTACH MOSTOWYCH 64. M Montaż bariero-poręczy mostowych 44,000 m 65. M Montaż bariero-poręczy drogowych 16,000 m M-28 WYPOSAŻENIE POMOSTU M-28 RURY OSŁONOWE W KAPACH CHODNIKOWYCH 66. M-28 Montaż na obiektach mostowych rur PCW w chodnikach 18,400 m M ROBOTY ZABEZPIECZAJACE M ZABEZPIECZENIE ANTYKOROZYJNE POWIERZCHNI BETONOWYCH 67. M Wykonanie powłoki malarskiej powierzchni betonowych: 88,380 m2

7 UMOCNIENIA Str: 7 D UMOCNIENIA D UMOCNIENIE DNA W PRZEPUŚCIE NARZUTEM KAMIENNYM 68. D Wykonanie narzutu kamiennego na dnie przepustu 2,601 m3 D UMOCNIENIE SKARP KAMIENIEM 69. D Umocnienie z kamienia naturalnego na skarpach - bruk o gr. do 20 cm 59,650 m2 D UMOCNIENIE SKARP HUMUSEM Z PLANTOWANIEM 70. D Plantowanie (obrobienie na czysto) powierzchni skarp 98,120 m2 71. D Humusowanie skarp z obsianiem przy grubości warstwy humusu 5 cm 298,120 m2 72. D Humusowanie skarp z obsianiem przy grubości warstwy humusu dodatek za każdy następny 1 cm 298,120 m2 humusowania - dodatkowe 5 cm D UMOCNIENIA MATERACAMI STALOWO - KAMIENNYMI D UMOCNIENIE SKARP I DNA CIEKU MATERACAMI GABIONOWYMI 73. D Wykonanie materacy siatkowo-kamiennych 56,040 m3 M NAPRAWA SKLEPIENIA I ŚCIAN Z KAMIENIA M RENOWACJA PRZEPUSTU CEGLANO-KAMIENNEGO 74. M Układanie płyt drogowych żelbetowych: pełnych 14,000 m2 75. M Montaż jarzm składanych z elementów kratowych rusztowania mostowego stalowego, 1,800 t 76. M Montaż dźwigarów stalowych rusztowania mostowego stalowego 1,088 t 77. M Rozebranie dźwigarów stalowych 1,088 t 78. M Rozebranie jarzm rusztowania mostowego 1,800 t

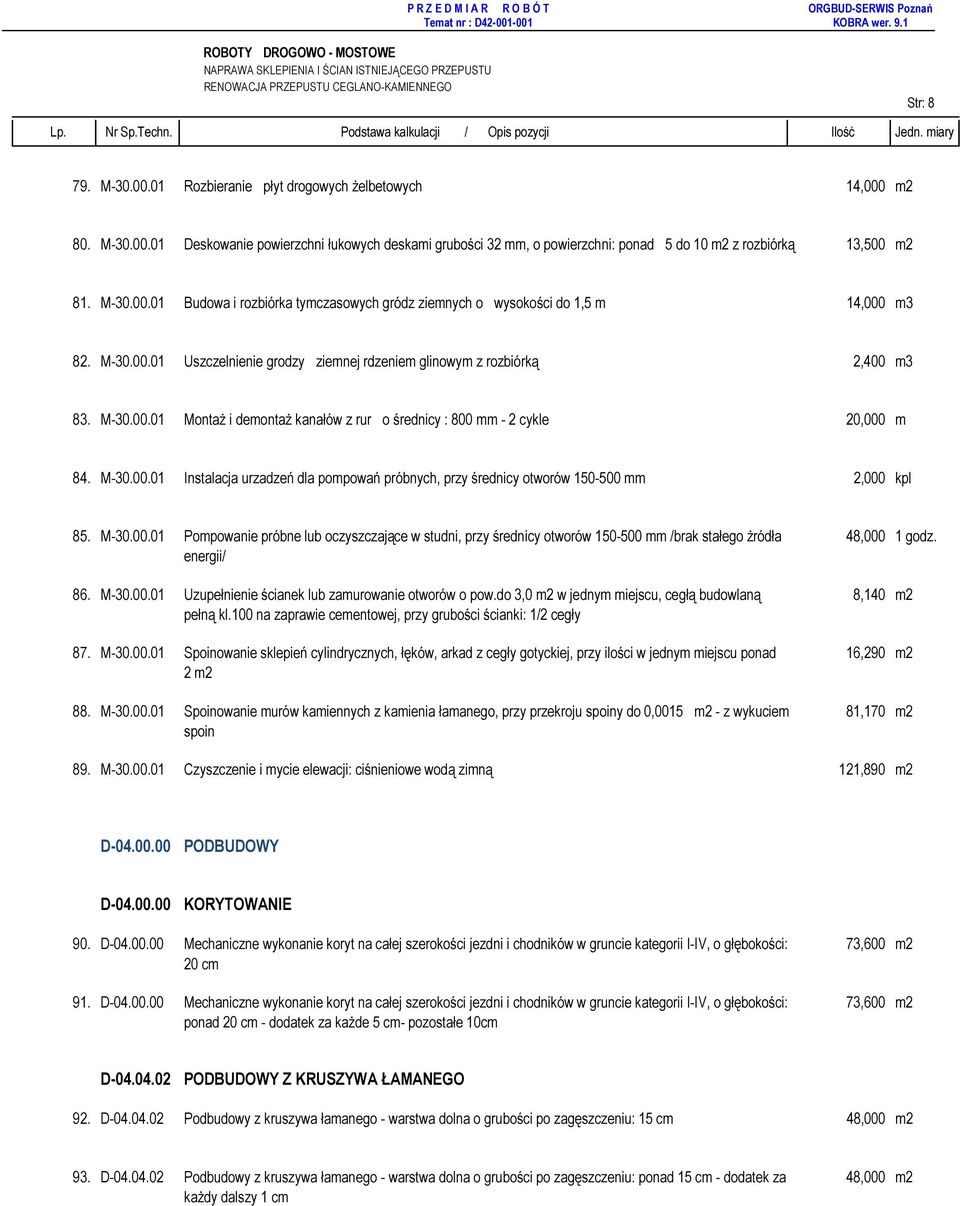

8 NAPRAWA SKLEPIENIA I ŚCIAN ISTNIEJĄCEGO PRZEPUSTU RENOWACJA PRZEPUSTU CEGLANO-KAMIENNEGO Str: M Rozbieranie płyt drogowych żelbetowych 14,000 m2 80. M Deskowanie powierzchni łukowych deskami grubości 32 mm, o powierzchni: ponad 5 do 10 m2 z rozbiórką 13,500 m2 81. M Budowa i rozbiórka tymczasowych gródz ziemnych o wysokości do 1,5 m 14,000 m3 82. M Uszczelnienie grodzy ziemnej rdzeniem glinowym z rozbiórką 2,400 m3 83. M Montaż i demontaż kanałów z rur o średnicy : 800 mm - 2 cykle 20,000 m 84. M Instalacja urzadzeń dla pompowań próbnych, przy średnicy otworów mm 2,000 kpl 85. M Pompowanie próbne lub oczyszczające w studni, przy średnicy otworów mm /brak stałego żródła 48,000 1 godz. energii/ 86. M Uzupełnienie ścianek lub zamurowanie otworów o pow.do 3,0 m2 w jednym miejscu, cegłą budowlaną 8,140 m2 pełną kl.100 na zaprawie cementowej, przy grubości ścianki: 1/2 cegły 87. M Spoinowanie sklepień cylindrycznych, łęków, arkad z cegły gotyckiej, przy ilości w jednym miejscu ponad 16,290 m2 2 m2 88. M Spoinowanie murów kamiennych z kamienia łamanego, przy przekroju spoiny do 0,0015 m2 - z wykuciem 81,170 m2 spoin 89. M Czyszczenie i mycie elewacji: ciśnieniowe wodą zimną 121,890 m2 D PODBUDOWY D KORYTOWANIE 90. D Mechaniczne wykonanie koryt na całej szerokości jezdni i chodników w gruncie kategorii I-IV, o głębokości: 73,600 m2 20 cm 91. D Mechaniczne wykonanie koryt na całej szerokości jezdni i chodników w gruncie kategorii I-IV, o głębokości: 73,600 m2 ponad 20 cm - dodatek za każde 5 cm- pozostałe 10cm D PODBUDOWY Z KRUSZYWA ŁAMANEGO 92. D Podbudowy z kruszywa łamanego - warstwa dolna o grubości po zagęszczeniu: 15 cm 48,000 m2 93. D Podbudowy z kruszywa łamanego - warstwa dolna o grubości po zagęszczeniu: ponad 15 cm - dodatek za 48,000 m2 każdy dalszy 1 cm

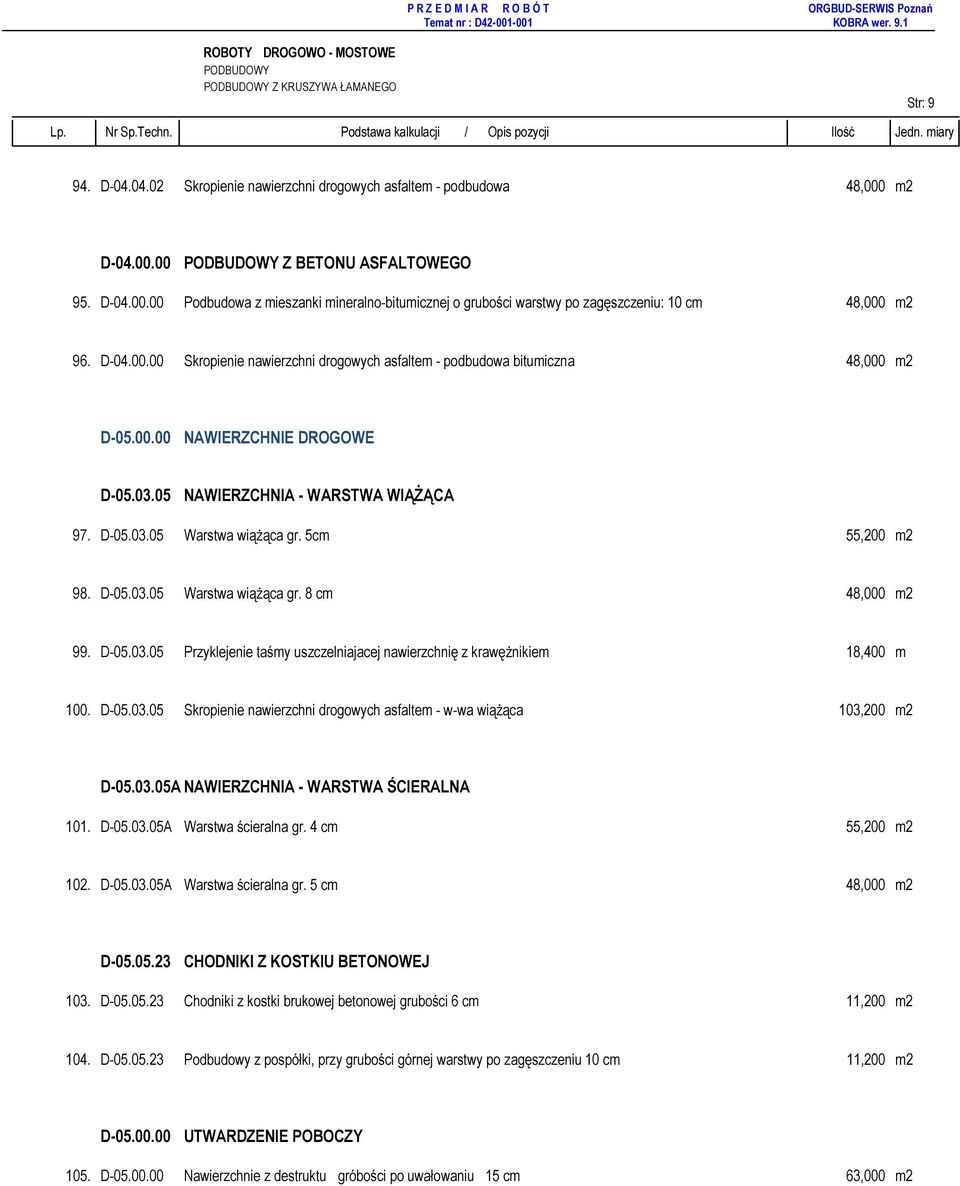

9 PODBUDOWY PODBUDOWY Z KRUSZYWA ŁAMANEGO Str: D Skropienie nawierzchni drogowych asfaltem - podbudowa 48,000 m2 D PODBUDOWY Z BETONU ASFALTOWEGO 95. D Podbudowa z mieszanki mineralno-bitumicznej o grubości warstwy po zagęszczeniu: 10 cm 48,000 m2 96. D Skropienie nawierzchni drogowych asfaltem - podbudowa bitumiczna 48,000 m2 D NAWIERZCHNIE DROGOWE D NAWIERZCHNIA - WARSTWA WIĄŻĄCA 97. D Warstwa wiążąca gr. 5cm 55,200 m2 98. D Warstwa wiążąca gr. 8 cm 48,000 m2 99. D Przyklejenie taśmy uszczelniajacej nawierzchnię z krawężnikiem 18,400 m 100. D Skropienie nawierzchni drogowych asfaltem - w-wa wiążąca 103,200 m2 D A NAWIERZCHNIA - WARSTWA ŚCIERALNA 101. D A Warstwa ścieralna gr. 4 cm 55,200 m D A Warstwa ścieralna gr. 5 cm 48,000 m2 D CHODNIKI Z KOSTKIU BETONOWEJ 103. D Chodniki z kostki brukowej betonowej grubości 6 cm 11,200 m D Podbudowy z pospółki, przy grubości górnej warstwy po zagęszczeniu 10 cm 11,200 m2 D UTWARDZENIE POBOCZY 105. D Nawierzchnie z destruktu gróbości po uwałowaniu 15 cm 63,000 m2

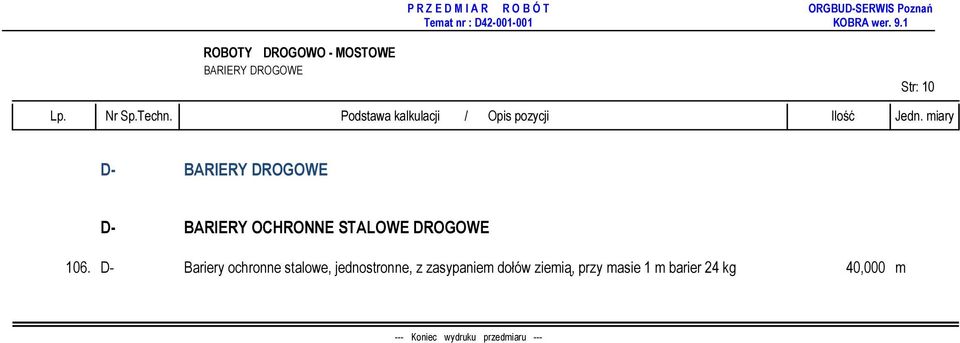

10 BARIERY DROGOWE Str: 10 D- BARIERY DROGOWE D- BARIERY OCHRONNE STALOWE DROGOWE 106. D- Bariery ochronne stalowe, jednostronne, z zasypaniem dołów ziemią, przy masie 1 m barier 24 kg 40,000 m --- Koniec wydruku przedmiaru ---
