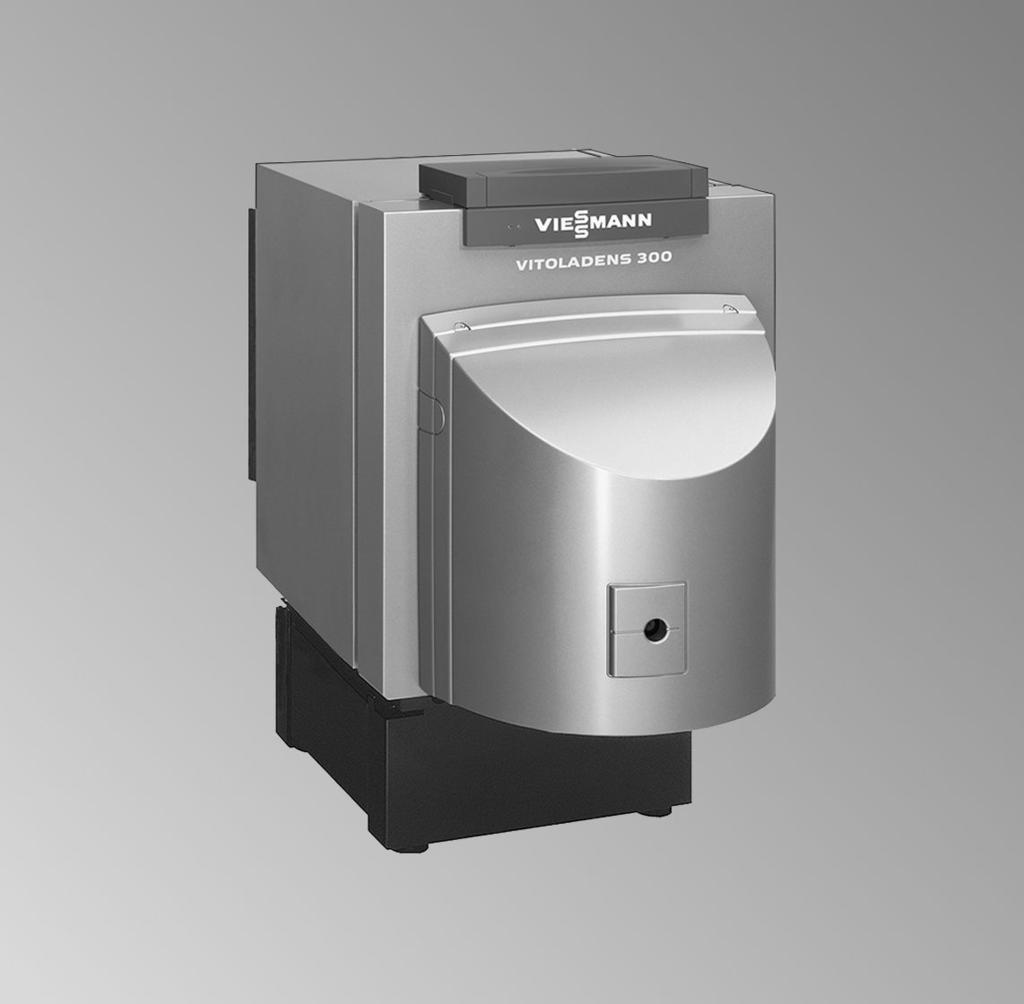

1 Instrukcja serwisowa dla wykwalifikowanego personelu VIESMANN Vitoladens 300-T Typ VW3B, 33 do 50 kw Olejowy zespolony kocioł kondensacyjny Wskazówki dotyczące ważności, patrz ostatnia strona VITOLADENS 300-T 7/2012 Proszę zachować!

2 Wskazówki bezpieczeństwa Wskazówki dotyczące bezpieczeństwa Prosimy o dokładne przestrzeganie wskazówek bezpieczeństwa w celu wykluczenia ryzyka utraty zdrowia oraz powstania szkód materialnych. Objaśnienia do wskazówek bezpieczeństwa Uwaga! Ten znak ostrzega przed stratami materialnymi i zanieczyszczeniem środowiska. Wskazówka Tekst oznaczony słowem Wskazówka zawiera dodatkowe informacje. Przeznaczenie Niniejsza instrukcja skierowana jest wyłącznie do wykwalifikowanego personelu. Prace na podzespołach elektrycznych mogą być wykonywane tylko przez wykwalifikowany personel. Pierwsze uruchomienie powinien przeprowadzić sprzedawca urządzenia lub wyznaczona przez niego osoba posiadająca odpowiednie uprawnienia. Przepisy Podczas prac należy przestrzegać krajowych przepisów dot. instalacji, przepisów bezpieczeństwa i higieny pracy, ustawowych przepisów o ochronie środowiska, przepisów zrzeszeń zawodowo-ubezpieczeniowych, stosownych przepisów bezpieczeństwa DIN, EN, DVGW, TRGI, TRF i VDE a ÖNORM, EN i ÖVE c SEV, SUVA, SVTI i SWKI. Prace przy instalacji Odłączyć instalację od napięcia elektrycznego (np. za pomocą oddzielnego bezpiecznika lub wyłącznika głównego) i sprawdzić jego brak w obwodach. Zabezpieczyć instalację przed przypadkowym włączeniem. Uwaga! Wyładowania elektrostatyczne mogą doprowadzić do uszkodzenia podzespołów elektronicznych. Przed rozpoczęciem prac należy dotknąć uziemionych obiektów, np. rur grzewczych i wodociągowych, w celu odprowadzenia ładunków statycznych. Prace naprawcze! Uwaga Naprawianie podzespołów spełniających funkcje zabezpieczające zagraża bezpieczeństwu eksploatacji instalacji. Uszkodzone części muszą być wymienione na oryginalne części firmy Viessmann. 2

3 Wskazówki dotyczące bezpieczeństwa (ciąg dalszy) Wskazówki bezpieczeństwa Elementy dodatkowe, części zamienne i szybko zużywające się Uwaga! Części zamienne i szybkozużywalne, które nie zostały sprawdzone wraz z instalacją, mogą zakłócić jej prawidłowe funkcjonowanie. Montaż nie dopuszczonych elementów oraz nieuzgodnione zmiany konstrukcyjne mogą obniżyć bezpieczeństwo pracy instalacji i spowodować ograniczenie praw gwarancyjnych. Stosować wyłącznie oryginalne części zamienne firmy Viessmann lub części przez tę firmę dopuszczone. 3

4 Spis treści Spis treści Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja... 5 Kolejne kroki w czynnościach roboczych... 7 Wykazy części Protokoły Dane techniczne Poświadczenia Deklaracja zgodności Atest producenta zgodnie z 1-szym. Fed. Rozp. o Ochr. Atmosfery (RFN) Wykaz haseł

5 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, przegląd i konserwacja Szczegółowe wskazówki dotyczące czynności roboczych znajdują się na podanych stronach Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 1. Napełnianie instalacji grzewczej po stronie wody grzewczej Wyłączanie instalacji z eksploatacji 3. Otwieranie drzwi kotła Czyszczenie powierzchni grzewczych Kontrola uszczelek i elementów izolacji termicznej Zamykanie drzwi kotła Odłączanie urządzenia neutralizacyjnego lub filtra z węglem aktywnym (jeśli są zainstalowane) od kotła grzewczego i przyłączanie przewodu odpływowego Kontrola urządzenia neutralizacyjnego (jeżeli jest zamontowane) Sprawdzanie filtra z węglem aktywnym (jeżeli jest zainstalowany) Kontrola szczelności przyłączy po stronie spalin Czyszczenie odprowadzenia kondensatu i syfonu oraz ponowne podłączenie do kanalizacji Kontrola szczelności przyłączy po stronie wody grzewczej i użytkowej 13. Kontrola działania zaworów bezpieczeństwa 14. Kontrola przeponowego naczynia zbiorczego i ciśnienia w instalacji Kontrola osadzenia izolacji cieplnej 16. Kontrola szczelności i oporów mechanicznych mieszacza Kontrola połączenia przewodu powietrza dolotowego do palnika (o ile jest)

6 Pierwsze uruchomienie, przegląd, konserwacja Czynności robocze Pierwsze uruchomienie, (ciąg dalszy) Czynności robocze przy pierwszym uruchomieniu Czynności robocze podczas przeglądu technicznego Czynności robocze przy konserwacji Strona 18. Regulacja palnika Przeszkolenie użytkownika instalacji Dokumentacja obsługowa i serwisowa

7 Kolejne kroki w czynnościach roboczych Pierwsze uruchomienie, przegląd, konserwacja Napełnianie instalacji grzewczej po stronie wody grzewczej Woda do napełniania Uwaga! Nieodpowiednia woda do napełniania powoduje wzmożone odkładanie się osadu oraz korozję, co może prowadzić do uszkodzenia kotła. Przed napełnieniem dokładnie przepłukać instalację grzewczą. Napełniać tylko wodą o jakości wody użytkowej. Do wody do napełniania można dodać środek przeciw zamarzaniu przeznaczony do instalacji grzewczych. Przystosowanie środka przeciw zamarzaniu do danego typu instalacji potwierdza jego producent. Wodę do napełniania i uzupełniania o twardości powyżej następujących wartości należy zmiękczać, np. stosując małą instalację demineralizacyjną do wody grzewczej. Dopuszczalna twardość całkowita wody do napełniania i uzupełniania Całkowita moc Właściwa pojemność instalacji cieplna kw < 20 l/kw 20 l/kw do 50 l/kw < 50 l/kw 50 3,0 mol/m 3 (16,8 dh) 2,0 mol/m 3 (11,2 dh) < 0,02 mol/m 3 (0,11 dh) > 50 do 200 2,0 mol/m 3 (11,2 dh) 1,5 mol/m 3 (8,4 dh) < 0,02 mol/m 3 (0,11 dh) > 200 do 600 1,5 mol/m 3 (8,4 dh) 0,02 mol/m 3 (0,11 dh) < 0,02 mol/m 3 (0,11 dh) > 600 < 0,02 mol/m 3 (0,11 dh) < 0,02 mol/m 3 (0,11 dh) < 0,02 mol/m 3 (0,11 dh) 7

8 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) B A 1. Zamknąć zawór odcinający B w przewodzie powrotnym. 2. W przypadku stosowania nasadowego rozdzielacza Divicon (wyposażenie dodatkowe): ustawić dźwignię mieszacza w pozycji GÓRA (czerwony). 3. Napełniać instalację przez zawór do napełniania A na powrocie wody grzewczej, aż do całkowitego jej odpowietrzenia. 4. Ponownie otworzyć zawór odcinający B. 8

9 Otwieranie drzwi kotła Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) 41 40/50 kw W przypadku eksploatacji z zasysaniem powietrza do spalania z zewnątrz: Przed otwarciem drzwi zdjąć przewód powietrzny. 9

10 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Czyszczenie powierzchni grzewczych A A Szczotka do czyszczenia Wskazówka Wykonać standardowe czyszczenie przedniej części kotła (przez komorę spalania). W przypadku silnego zanieczyszczenia (np. z powodu złego ustawienia palnika), wymiennik ciepła należy do czyszczenia wymontować z kotła. 1. Odkurzaczem usunąć zanieczyszczenia z króćca przyłączeniowego. 2. Dokładnie wypłukać powierzchnię grzewczą wodą.! Uwaga Na częściach wchodzących w kontakt ze spalinami nie mogą powstać rysy lub inne uszkodzenia. Ze względu na korozję części wchodzące w kontakt ze spalinami nie mogą stykać się ze stalą niestopową. Nie używać szczotek drucianych lub ostrych przedmiotów. W razie konieczności stosować szczotki z tworzywa sztucznego. Zwykłe czyszczenie powierzchni grzewczych polega na dokładnym spłukaniu strumieniem wody. Jeżeli stwierdzi się mocno przylegające resztki, przebarwienia powierzchni lub osady sadzy, można zastosować środki czyszczące. 10

11 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Należy przy tym przestrzegać następujących wskazówek: Stosować środki czyszczące nie zawierające rozpuszczalników. Zwrócić uwagę, aby środki czyszczące nie przedostały się między korpus kotła i izolację cieplną. Jeżeli widoczne są osady sadzy, należy usunąć je przy pomocy środków alkalicznych powierzchniowoczynnych (np. produkt Fauch 600) *1 ). Na skutek pozostałości produktów spalania mogą powstać cienkie, żółtobrązowe przebarwienia powierzchni i zapieczone osady, które są widoczne dopiero po usunięciu warstwy sadzy. W celu usunięcia przebarwień powierzchni i pozostałego trwałego osadu, należy zastosować lekko kwaśne środki czyszczące nie zawierające chloru, produkowane na bazie kwasu fosforowego (np. produkt Antox 75 E *1 ). Usunąć pozostałości z wymiennika ciepła, powierzchnię grzewczą dokładnie przepłukać wodą. Zalecenia producenta środków czyszczących Kontrola uszczelek i elementów izolacji termicznej 1. Sprawdzić, czy uszczelki i sznury uszczelniające drzwi kotła nie są uszkodzone. 2. Sprawdzić, czy elementy termoizolacyjne komory spalania i drzwi kotła nie są uszkodzone. 3. Wymienić uszkodzone części. *1 Producent: Hebro Chemie GmbH, Rostocker Straße 40, D Mönchengladbach 11

12 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Zamykanie drzwi kotła 40/50 kw Wskazówka Śruby dokręcić na krzyż. 12

13 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Odłączanie urządzenia neutralizacyjnego lub filtra z węglem aktywnym (jeśli są zainstalowane) od kotła grzewczego i przyłączanie przewodu odpływowego B C A 1. Zdjąć przewód elastyczny A urządzenia neutralizacyjnego z syfonu B. 2. Podłączyć przewód odpływowy C do odpływu kondensatu syfonu i odprowadzić go do kanalizacji. 13

14 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Kontrola urządzenia neutralizacyjnego (jeżeli jest zamontowane) 1. Sprawdzić wartość ph kondensatu za urządzeniem neutralizacyjnym przy pomocy pasków lakmusowych. Jeżeli wartość ph < 6,5 należy wymienić granulat. 2. Ponownie zmontować urządzenie neutralizacyjne w odwrotnej kolejności. Wskazówka Nr katalog. pasków lakmusowych: Przestrzegać wskazówek producenta urządzenia neutralizacyjnego. Sprawdzanie filtra z węglem aktywnym (jeżeli jest zainstalowany) Przestrzegać wskazówek producenta filtra z węglem aktywnym. Kontrola szczelności przyłączy po stronie spalin A Wskazówka Zewnętrzne ślady kondensatu świadczą o nieszczelności. 1. Zdjąć izolację cieplną A, a matę termoizolacyjną B lekko odsunąć. B 2. Sprawdzić zamocowanie wymiennika ciepła. 3. Sprawdzić szczelność króćca przyłączeniowego na wymienniku ciepła. 14

15 Czyszczenie odprowadzenia kondensatu i syfonu oraz ponowne podłączenie do kanalizacji Sprawdzić, czy przewody nie są nigdzie załamane i czy kondensat może swobodnie spływać. Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Kontrola przeponowego naczynia zbiorczego i ciśnienia w instalacji 2. Jeżeli wstępne ciśnienie w naczyniu zbiorczym jest niższe niż statyczne ciśnienie w instalacji, należy uzupełnić azotem na tyle, aż ciśnienie wstępne będzie wyższe o 0,1 do 0,2 bar od ciśnienia statycznego instalacji. Wskazówka Przestrzegać danych producenta przeponowego naczynia zbiorczego. Kontrolę przeprowadzić, gdy instalacja jest zimna. 3. Uzupełnić wodę na tyle, aby przy schłodzonej instalacji ciśnienie napełniania było wyższe o 0,1 do 0,2 bar od ciśnienia wstępnego w przeponowym naczyniu zbiorczym. Dopuszcz. ciśnienie robocze: 3 bar (0,3 MPa) 1. Opróżnić instalację lub zamknąć zawór kołpakowy w przeponowym naczyniu zbiorczym i obniżać ciśnienie w nim do chwili, aż manometr pokaże 0. 15

16 Pierwsze uruchomienie, przegląd, konserwacja Kolejne kroki w czynnościach roboczych (ciąg dalszy) Kontrola szczelności i oporów mechanicznych mieszacza 1. Dźwignię silnika zdjąć z uchwytu mieszacza i sprawdzić, czy nie występują opory mechaniczne w jego pracy. 2. Sprawdzić szczelność mieszacza. W przypadku nieszczelności wymienić pierścienie uszczelniające. Kontrola połączenia przewodu powietrza dolotowego do palnika (o ile jest) Podczas eksploatacji z zasysaniem powietrza do spalania z zewnątrz, sprawdzić, czy przyłącze przewodu powietrza dolotowego nie zostało uszkodzone. Regulacja palnika Instrukcja serwisowa palnika Przeszkolenie użytkownika instalacji Wykonawca instalacji jest zobowiązany do przeszkolenia użytkownika w zakresie obsługi instalacji. Dokumentacja obsługowa i serwisowa 1. Wypełnić kartę gwarancyjną kotła: Kopię protokołu uruchomienia przekazać użytkownikowi instalacji. Dołączyć wydruk analizy spalin. 2. Wszystkie listy części zamiennych, instrukcje obsługi i serwisowe należy wpiąć do teczki i przekazać użytkownikowi instalacji. Po dokonaniu montażu instrukcje montażu nie są już potrzebne, dlatego nie ma konieczności ich przechowywania. 16

17 Wykazy części Wykazy części Wskazówki dotyczące zamawiania części zamiennych! Należy podać numer katalogowy i fabryczny produktu (patrz tabliczka znamionowa) oraz numer pozycji części (z niniejszej listy). Części dostępne w handlu można otrzymać w lokalnych sklepach branżowych. Części 001 Drzwi kotła (z poz. 002 i 003) 002 Opakowanie uszczelek 16 x 12 mm 003 Blok izolacji termicznej do drzwi kotła 006 Sworzeń zawiasu 008 Komora spalania VHG 009 Uszczelki (3 szt.) 010 Tarcza uszczelniająca 45 x 3 mm 011 Kołpak G 1½ 012 Rękojeść szczotki 025 Wąż powietrza dolotowego 028 Adapter węża powietrza dolotowego 030 Tłumik 031 Przyłącze spalin (z poz. 034 i 222) 032 Wymiennik ciepła z uszczelkami poz. 036 i Rura łącząca 034 Pierścień uszczelniający 035 Element przyłączeniowy kotła 036 Uszczelki 038 Przewód łączący 039 Kompletny syfon 040 Element przyłączeniowy kotła z pierścieniem dystansowym 041 Uszczelka 042 Uszczelka po stronie spalin 044 Sprężyny napinające 045 Wąż powietrza dolotowego 046 Obejma przewodu 047 Króciec zasysania powietrza 048 Zawór obejściowy 049 Syfon 050 Przewód elastyczny 051 Uszczelka 052 Blacha mocująca syfonu 200 Blacha przednia (z poz. 214 i 303) 201 Blacha tylna (z poz. 212) 203 Blacha górna 205 Blacha boczna 206 Mata termoizolacyjna na blachę tylną 207 Mata termoizolacyjna na blachę przednią 208 Płaszcz termoizolacyjny 212 Osłona krawędzi 213 Logo 214 Pokrywa 215 Kątownik mocujący przedni 216 Kątownik mocujący tylny 217 Uchwyt mocujący podwójny 218 Izolacja cieplna przewodu łączącego 219 Izolacja cieplna wymiennika ciepła 220 Mata termoizolacyjna wymiennika ciepła tylna 221 Mata termoizolacyjna rury spalin 222 Mata termoizolacyjna do wymiennika ciepła 310 Zatyczka M 14 z pierścieniem samouszczelniającym (tylko w przypadku 33/35,4 kw) 311 Zatyczka M 14 z tuleją uszczelniającą (tylko w przypadku 33/35,4 kw) 312 Zatyczka (tylko w przypadku 33/35,4 kw) 313 Zestaw zamykający otwór pomiarowy, 2 sztuki (tylko w przypadku 40/42,8 i 50/53,7 kw) Część szybkozużywająca się 013 Szczotka do czyszczenia 17

18 Wykazy części Wykazy części (ciąg dalszy) Części bez ilustracji 300 Lakier w aerozolu, srebrny 301 Lakier w sztyfcie, srebrny 302 Elementy do montażu izolacji cieplnej 303 Dekoracyjna taśma klejąca 305 Instrukcja montażu 306 Instrukcja serwisu 309 Elementy łączące A Regulator obiegu kotła (patrz odrębna lista części) B Tabliczka znamionowa kotła grzewczego do umieszczenia po prawej lub po lewej stronie C Tabliczka znamionowa wymiennika ciepła, do umieszczenia po prawej lub po lewej stronie 18

19 Wykazy części Wykazy części (ciąg dalszy)

20 Wykazy części Wykazy części (ciąg dalszy) 205 A B C

21 Wykazy części Wykazy części (ciąg dalszy)

22 Protokoły Protokoły dnia: przez: Pierwsze uruchomienie Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: Konserwacja/serwis Konserwacja/serwis Konserwacja/serwis dnia: przez: 22

23 Dane techniczne Dane techniczne Znamionowa moc cieplna T V/ T R = 50/30 C kw 35,4 42,8 53,7 T V /T R = 80/60 C kw Nr ident. produktu CE-0035BO107 Dyspozycyjne ciśnienie tłoczenia *2 Pa mbar Temperatura spalin *3 przy temperaturze wody na powrocie C wyn. 30 C przy temperaturze wody na powrocie C wyn. 60 C Pobór mocy elektrycznej *4 przy 100% znamionowej mocy cieplnej W % znamionowej mocy cieplnej W *2 Uwzględnić przy wymiarowaniu komina. *3 Temperatury spalin mierzone jako średnia wartość brutto zgodnie z normą EN 304 (pomiar z 5 termoelementami) przy temperaturze powietrza do spalania wynoszącej 20 C. *4 Parametr znormalizowany (w połączeniu z olejowym palnikiem niebieskopłomieniowym Vitoflame 300). 23

24 Poświadczenia Deklaracja zgodności My, firma Viessmann Werke GmbH & Co KG, D Allendorf, oświadczamy z całą odpowiedzialnością, że produkt Vitoladens 300 T jest zgodny z następującymi normami: EN 267 EN 303 EN EN (przy eksploatacji z zasysaniem powietrza do spalania z zewnątrz) EN EN EN EN EN EN Zgodnie z postanowieniami zawartymi w wytycznych, produkt ten został oznakowany symbolem_: 2006/95/WE 2004/108/WE 92/42/EWG 2006/42/WE Produkt ten spełnia wymogi dyrektywy dotyczącej współczynnika sprawności (92/42/ EWG) dla niskotemperaturowych kotłów grzewczych. W celu dokonania wymaganej oceny energetycznej instalacji grzewczych oraz instalacji doprowadzania powietrza wykonanych wg DIN V (wymagana przez Rozporządzenie o Instalacjach Grzewczych - EnEV, Niemcy) można przy określaniu parametrów instalacji przyjąć dla produktu Olejowy zespolony kocioł kondensacyjny Vitoladens 300-T parametry ustalone zgodnie z wytyczną dot. współczynnika sprawności przy kontroli wzorca konstrukcyjnego (patrz tabela z danymi technicznymi). Allendorf, 19 czerwca 2012 Viessmann Werke GmbH & Co KG z up. Manfred Sommer 24

25 Poświadczenia Atest producenta zgodnie z 1-szym. Fed. Rozp. o Ochr. Atmosfery (RFN) My, firma Viessmann Werke GmbH & Co KG, D Allendorf, zaświadczamy, że niniejszy produkt nie przekracza wymaganych przez 1. BImSchV 6 (1) (niem. Rozp. o Ochronie Atmosfery) wartości granicznych NO x : Olejowy zespolony kocioł kondensacyjny Vitoladens 300-T Allendorf, 19 czerwca 2012 Viessmann Werke GmbH & Co KG z up. Manfred Sommer 25

26 Wykaz haseł Wykaz haseł C Czyszczenie powierzchni grzewczych10 D Dokumentacja obsługowa i serwisowa...16 Drzwi kotła otwieranie...9 zamykanie...12 E Eksploatacja z zasysaniem powietrza do spalania z zewnątrz...9, 16 F Filtr z węglem aktywnym...14 K Kontrola ciśnienia w instalacji...15 Kontrola elementów izolacji termicznej...11 Kontrola połączenia przewodu powietrza dolotowego do palnika...16 Kontrola przeponowego naczynia zbiorczego...15 Kontrola szczelności i oporów mechanicznych mieszacza...16 Kontrola szczelności przyłączy po stronie spalin...14 Kontrola urządzenia neutralizacyjnego...14 Kontrola uszczelek...11 N Napełnianie instalacji grzewczej...7 R Regulacja palnika...16 W Woda do napełniania
