ODWILŻACZE INSTRUKCJA MONTAŻU I OBSŁUGI AMCOR DSR12/ DSR20/ DSRT20

Transkrypt

1 ODWILŻACZE INSTRUKCJA MONTAŻU I OBSŁUGI AMCOR DSR12/ DSR20/ DSRT20 1

2 ODWILŻACZE FIRMY AMCOR Odwilżacze firmy AMCOR są bardzo proste w instalacji i użytkowaniu. Mogą być montowane na ścianie lub pod sufitem w pomieszczeniach basenowych, a nawet w pomieszczeniach prysznicowych. Mogą być podłączone również bezpośrednio kanałami do pomieszczeń basenowych. Firma AMCOR nie dostosowała klimatyzatorów do pomieszczeń basenowych, tylko wyprodukowała odwilżacze do pomieszczeń basenowych by spełniały określone funkcje. Dlatego też kompresor został tak dopasowany, by urządzenie osiągnęło optymalny stopień wydajności i poboru mocy. Odwilżacz jest sterowany przez czujnik wilgotności, zasilany bezpiecznym napięciem (24V). W PRZYPADKU UŻYCIA CZUJNIKA WILGOTNOŚCI DO ODWILŻACZA W POMIESZCZENIACH BASENOWYCH, NALEŻY WYREGULOWAĆ GO W ZAKRESIE 50-80%. INSTALACJA ODWILŻACZY Instalacja odwilżaczy jest bardzo prosta, gdyż urządzenie jest zabudowane na podstawie i wysuwa się z obudowy. Wszystkie części są umieszczone blisko siebie, by ułatwić przegląd. Minimalny odstęp zachowany pomiędzy wylotem i/lub wylotem oraz odstęp od innych urządzeń powinien mieć 40 cm. Urządzenie nie wymaga ciągłej obsługi, z wyjątkiem przypadków powstawania nalotu, (który może się czasem zdarzyć w pomieszczeniach basenowych). W przypadku powstania nalotu, należy parownik i skraplacz wyczyścić szczotką lub odkurzaczem, a tacę skroplin należy oczyścić ostrym narzędziem. Aby wyjąć filtr, odkręć dwie śrubki mocujące kratkę filtracyjną, umieszczoną na tyle urządzenia. Przechyl kratkę do siebie i do góry celem dostania się do filtra. Wyjmij filtr. Włóż go pod kran i spłucz go strumieniem wody, pozwalając by woda kapała na tkaninę filtracyjną. Wysuszony filtr umieść z powrotem wykonując to samo działanie na odwrót. Aby wysunąć odwilżacz; należy najpierw odkręcić śruby łączące ramy z żaluzją (kratką), wyjąć śruby, które łączą obudowę z jej podstawą. Po czym można wysunąć urządzenie. Po odpowiednim przygotowaniu należy zawiesić urządzenie na właściwym miejscu. Osadzenie obudowy następuje przez przykręcenie podstawy śrubami do ramy wspornika, która powinna być rozdzielona materiałem antywibracyjnym. Następnie należy zainstalować rurę odwodniającą (ściekową) Ø 12 mm, miedzianą lub elastyczną z PCV. Włożyć urządzenie do obudowy, obudowę przymocować do podstawy i zamocować ramę z przodu obudowy. Dołącz (¾"- średnica wewnętrzna) elastyczną rurkę do złączki odprowadzania cieczy, umieszczonej w tyle odwilżacza. 2

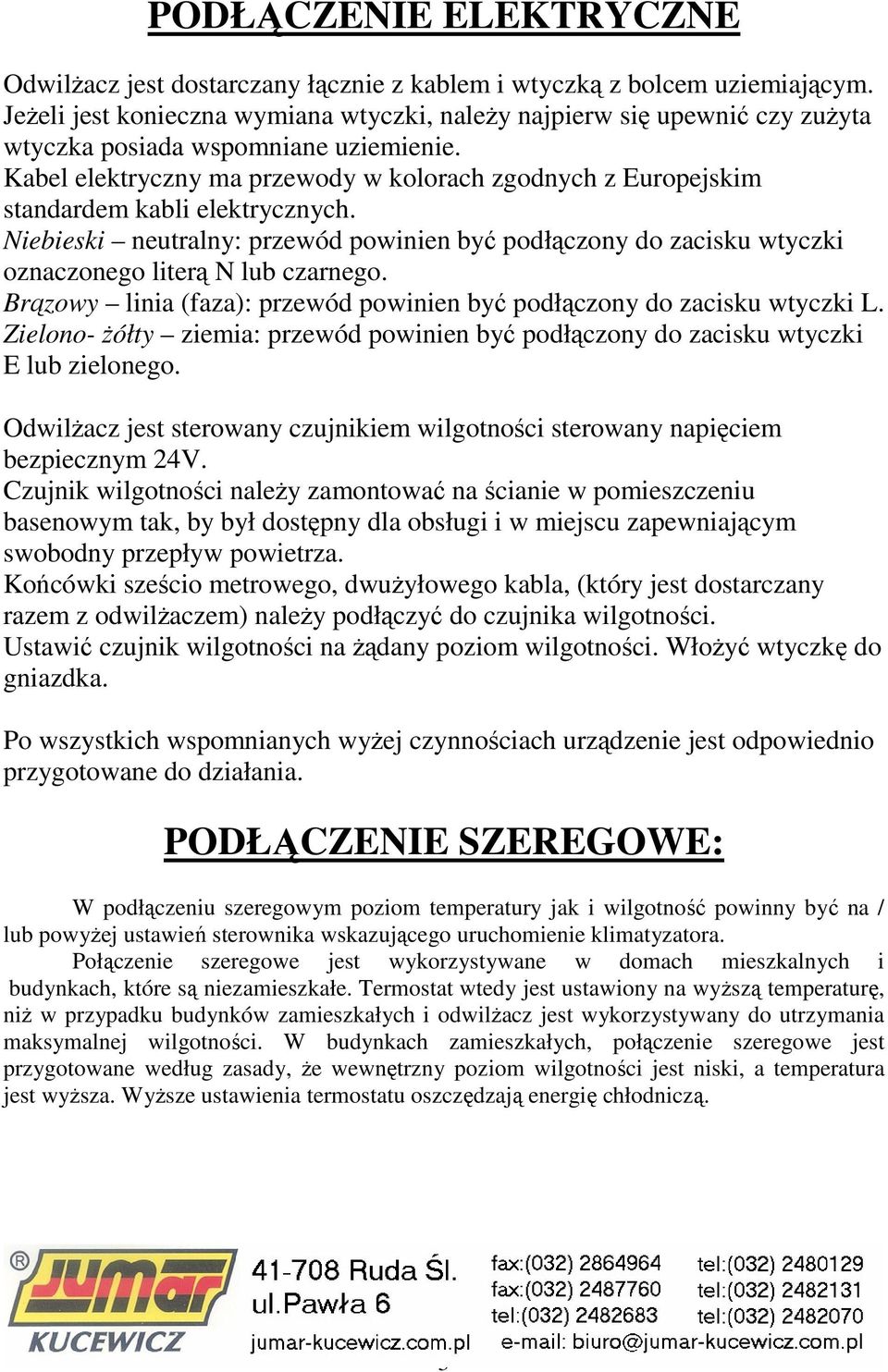

3 PODŁĄCZENIE ELEKTRYCZNE Odwilżacz jest dostarczany łącznie z kablem i wtyczką z bolcem uziemiającym. Jeżeli jest konieczna wymiana wtyczki, należy najpierw się upewnić czy zużyta wtyczka posiada wspomniane uziemienie. Kabel elektryczny ma przewody w kolorach zgodnych z Europejskim standardem kabli elektrycznych. Niebieski neutralny: przewód powinien być podłączony do zacisku wtyczki oznaczonego literą N lub czarnego. Brązowy linia (faza): przewód powinien być podłączony do zacisku wtyczki L. Zielono- żółty ziemia: przewód powinien być podłączony do zacisku wtyczki E lub zielonego. Odwilżacz jest sterowany czujnikiem wilgotności sterowany napięciem bezpiecznym 24V. Czujnik wilgotności należy zamontować na ścianie w pomieszczeniu basenowym tak, by był dostępny dla obsługi i w miejscu zapewniającym swobodny przepływ powietrza. Końcówki sześcio metrowego, dwużyłowego kabla, (który jest dostarczany razem z odwilżaczem) należy podłączyć do czujnika wilgotności. Ustawić czujnik wilgotności na żądany poziom wilgotności. Włożyć wtyczkę do gniazdka. Po wszystkich wspomnianych wyżej czynnościach urządzenie jest odpowiednio przygotowane do działania. PODŁĄCZENIE SZEREGOWE: W podłączeniu szeregowym poziom temperatury jak i wilgotność powinny być na / lub powyżej ustawień sterownika wskazującego uruchomienie klimatyzatora. Połączenie szeregowe jest wykorzystywane w domach mieszkalnych i budynkach, które są niezamieszkałe. Termostat wtedy jest ustawiony na wyższą temperaturę, niż w przypadku budynków zamieszkałych i odwilżacz jest wykorzystywany do utrzymania maksymalnej wilgotności. W budynkach zamieszkałych, połączenie szeregowe jest przygotowane według zasady, że wewnętrzny poziom wilgotności jest niski, a temperatura jest wyższa. Wyższe ustawienia termostatu oszczędzają energię chłodniczą. 3

4 ZALETY: Pożądany poziom wilgotności jest zawsze utrzymywany niezależnie od temperatury otoczenia. WADY: System chłodzący może pracować podczas niskiej temperatury otoczenia. Uwaga: nie używać instalacji równoległej, jeśli kompresor nie jest chroniony przed niską temperaturą. INSTALACJA STEROWNIKA 1. Odłącz zasilanie. 2. Określ lokalizację odwilżacza. Sterownik powinien być zamontowany na ścianie wewnętrznej, gdzie jest normalna cyrkulacja powietrza. Dla większości domowych zastosowań umieść sterownik przy istniejącym termostacie ściennym w celu łatwej instalacji i podłączenia. 3. Usuń pokrywę z tylnej części. 4. Umieść czarną płytkę na powierzchni montażowej i zaznacz dwa otwory. 5. Wywierć otwory o średnicy 3/16 i umieść w otworach kołki rozporowe. 6. Wywierć otwór o średnicy 1/2 w czarnej płytce dla przewodów o niskiej mocy i przeprowadź przewody wywierconym otworem. 7. Zamontuj czarną płytkę do ściany za pomocą załączonych śrub. 8. Podłącz przewody do terminala 1 i 2. Przewody po instalacji nie powinny być mocno naprężonej po podłączeniu. 9. Zainstaluj ponownie przednią pokrywę. 10. Podłącz zasilanie. Sprawdzić działanie urządzenia i sterownika. CZYSZCZENIE FILTRA POWIETRZA Odkręć dwie śruby zabezpieczające filtr, znajdujące się pod filtrem. Wysuń filtr ciągnąc go w kierunku zgodnym ze strzałką. 4

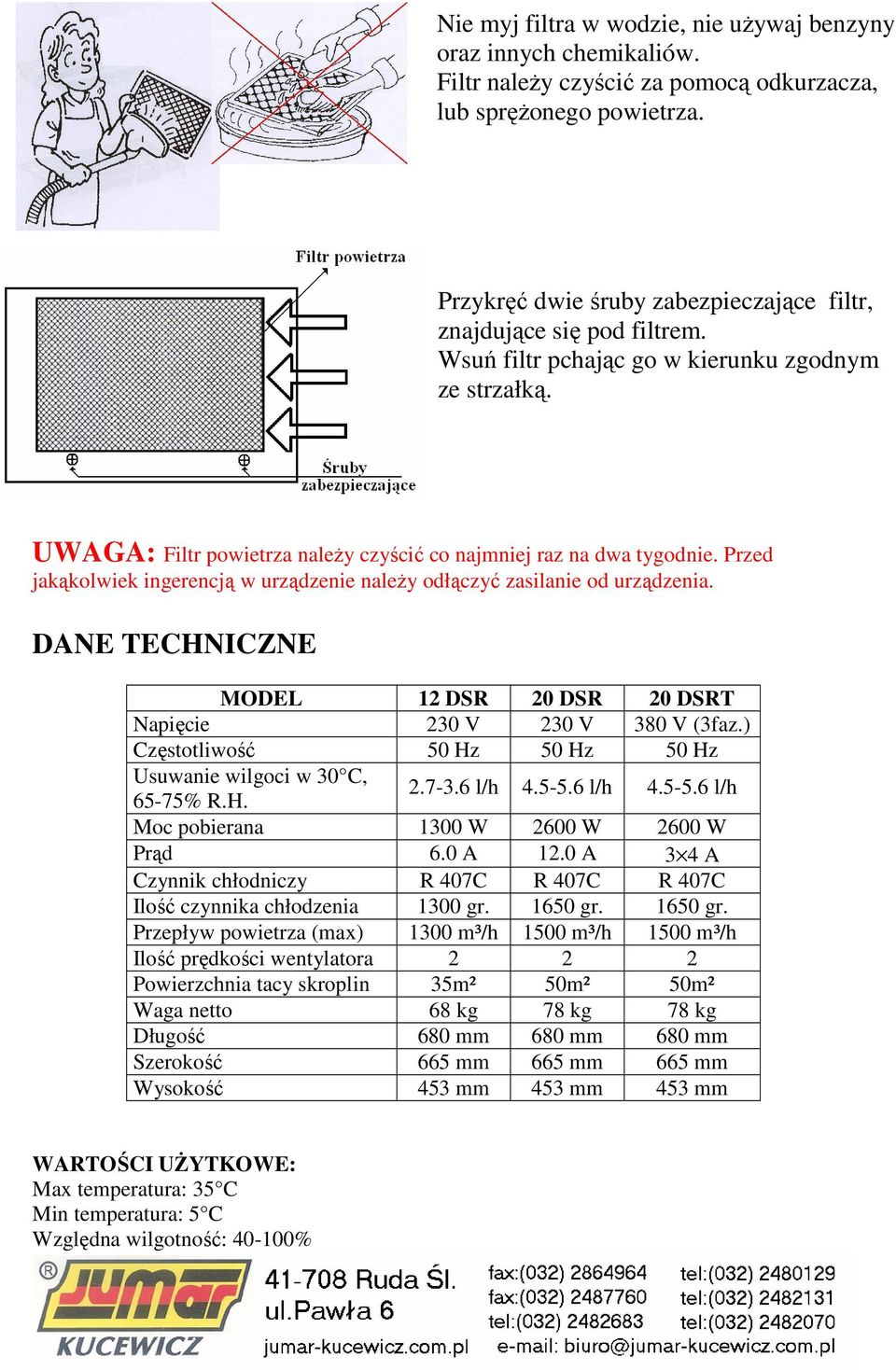

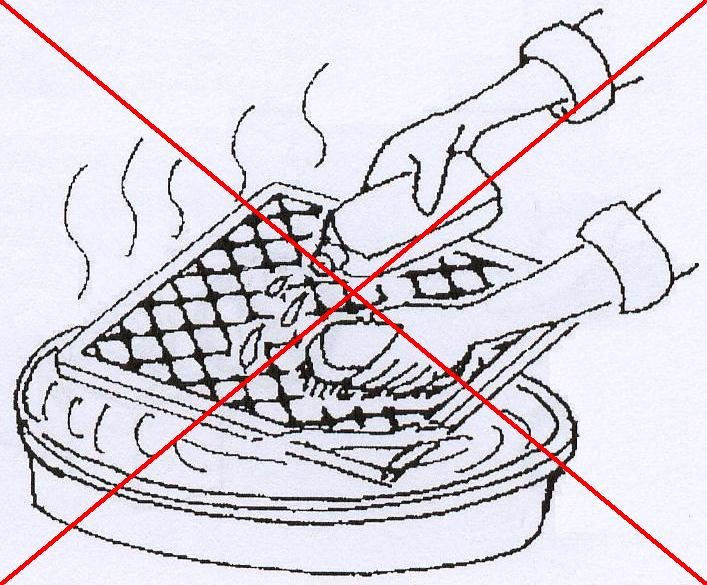

5 Nie myj filtra w wodzie, nie używaj benzyny oraz innych chemikaliów. Filtr należy czyścić za pomocą odkurzacza, lub sprężonego powietrza. Przykręć dwie śruby zabezpieczające filtr, znajdujące się pod filtrem. Wsuń filtr pchając go w kierunku zgodnym ze strzałką. UWAGA: Filtr powietrza należy czyścić co najmniej raz na dwa tygodnie. Przed jakąkolwiek ingerencją w urządzenie należy odłączyć zasilanie od urządzenia. DANE TECHNICZNE MODEL 12 DSR 20 DSR 20 DSRT Napięcie 230 V 230 V 380 V (3faz.) Częstotliwość 50 Hz 50 Hz 50 Hz Usuwanie wilgoci w 30 C, 65-75% R.H l/h l/h l/h Moc pobierana 1300 W 2600 W 2600 W Prąd 6.0 A 12.0 A 3 4 A Czynnik chłodniczy R 407C R 407C R 407C Ilość czynnika chłodzenia 1300 gr gr gr. Przepływ powietrza (max) 1300 m³/h 1500 m³/h 1500 m³/h Ilość prędkości wentylatora Powierzchnia tacy skroplin 35m² 50m² 50m² Waga netto 68 kg 78 kg 78 kg Długość 680 mm 680 mm 680 mm Szerokość 665 mm 665 mm 665 mm Wysokość 453 mm 453 mm 453 mm WARTOŚCI UŻYTKOWE: Max temperatura: 35 C Min temperatura: 5 C Względna wilgotność: % 5

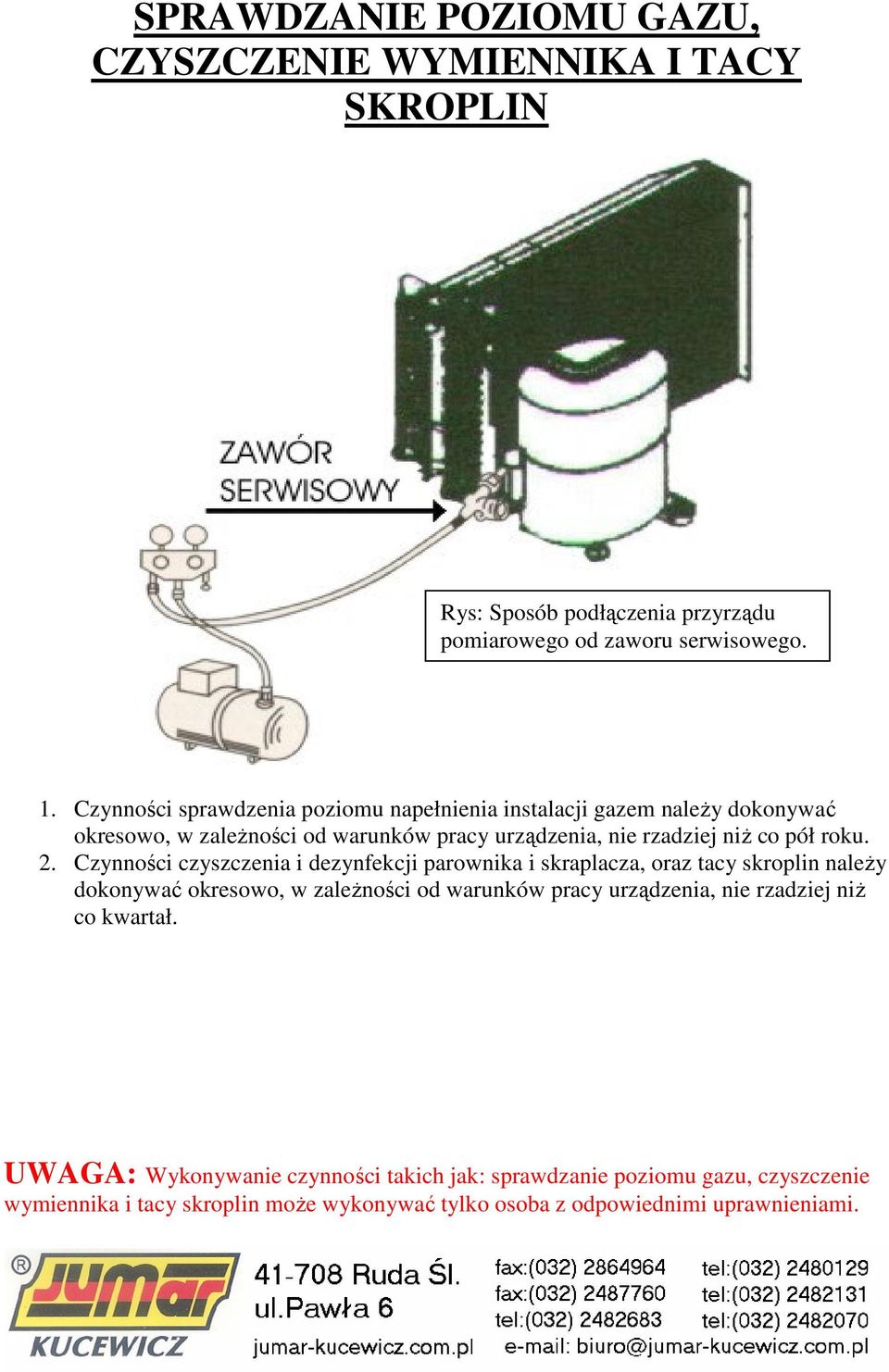

6 SPRAWDZANIE POZIOMU GAZU, CZYSZCZENIE WYMIENNIKA I TACY SKROPLIN Rys: Sposób podłączenia przyrządu pomiarowego od zaworu serwisowego. 1. Czynności sprawdzenia poziomu napełnienia instalacji gazem należy dokonywać okresowo, w zależności od warunków pracy urządzenia, nie rzadziej niż co pół roku. 2. Czynności czyszczenia i dezynfekcji parownika i skraplacza, oraz tacy skroplin należy dokonywać okresowo, w zależności od warunków pracy urządzenia, nie rzadziej niż co kwartał. UWAGA: Wykonywanie czynności takich jak: sprawdzanie poziomu gazu, czyszczenie wymiennika i tacy skroplin może wykonywać tylko osoba z odpowiednimi uprawnieniami. 6

7 DSR12, DSR20, DSRT20 - WYMIARY OBUDOWY 7

8 DSR WYMIARY OBUDOWY ODWILŻACZE AMCOR Poziom hałasu Poziom hałasu (db) TYP 1 bieg 2 bieg DSR DSR DSRT

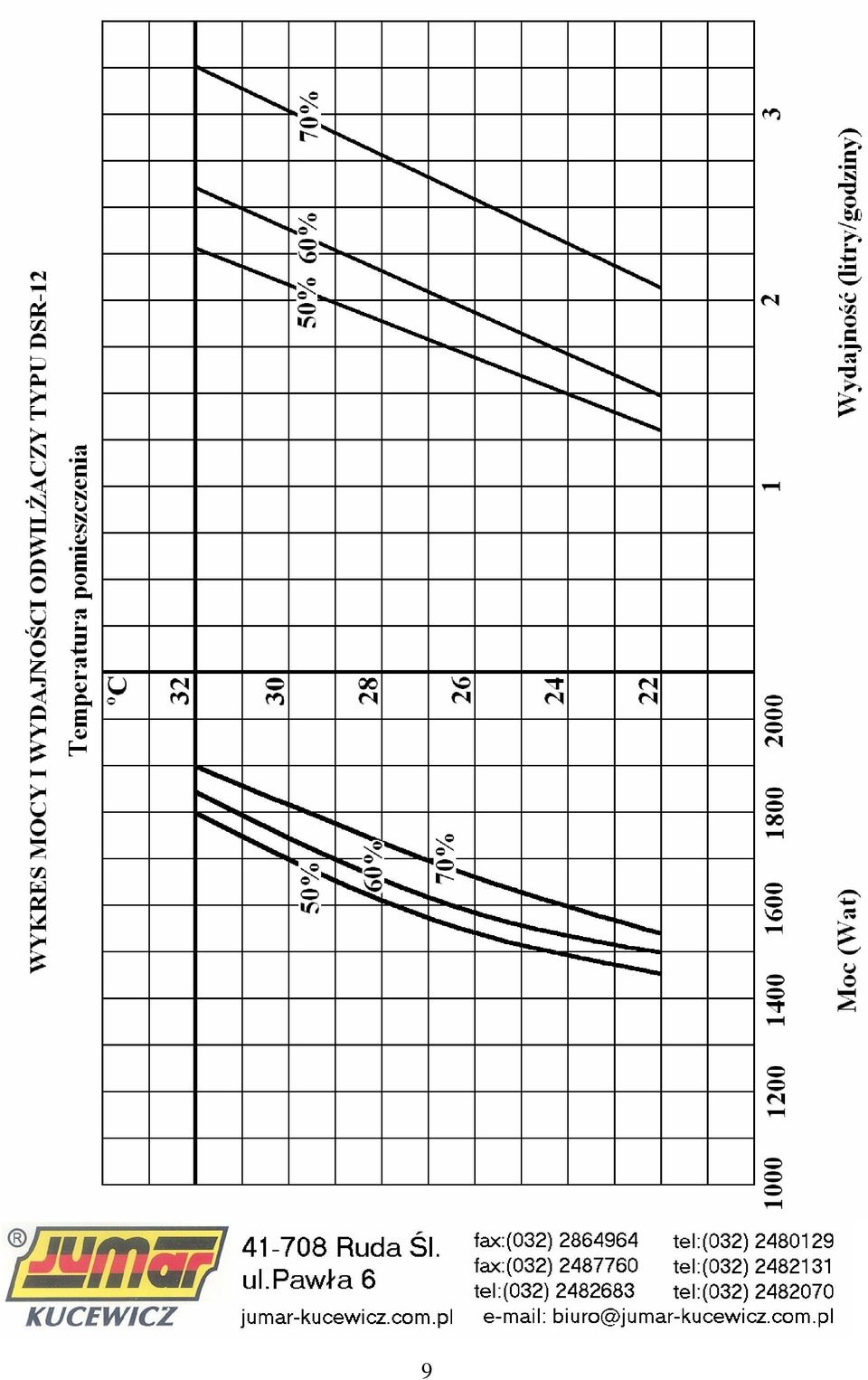

9 9

10 "AMCOR" DSR 12 - usuwanie wilgotności przy różnych temp. pomieszczenia i względnym poziomie wilgotności ( Kg wody/24h) względny poziom wilgotności % Temperatura pomieszczenia. C "AMCOR" DSR 12 - usuwanie wilgotności przy różnych temp. pomieszczenia i względnym poziomie wilgotności ( Kg wody/24h) względny poziom wilgotności % Temperatura pomieszczenia. C

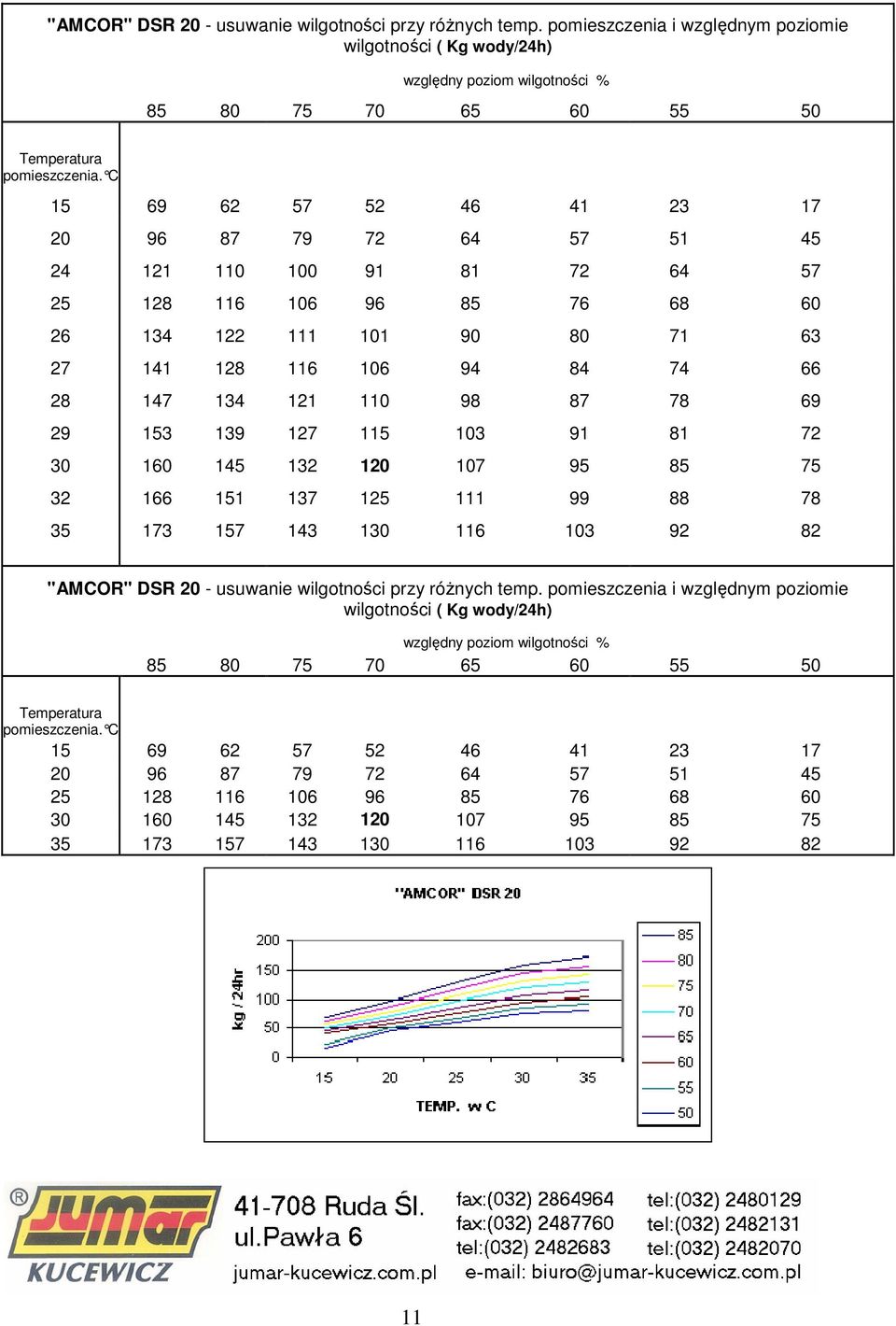

11 "AMCOR" DSR 20 - usuwanie wilgotności przy różnych temp. pomieszczenia i względnym poziomie wilgotności ( Kg wody/24h) względny poziom wilgotności % Temperatura pomieszczenia. C "AMCOR" DSR 20 - usuwanie wilgotności przy różnych temp. pomieszczenia i względnym poziomie wilgotności ( Kg wody/24h) względny poziom wilgotności % Temperatura pomieszczenia. C

12 INSTALACJA NA SUFICIE Jeśli sufit jest wystarczająco mocny urządzenie można zamontować na suficie. Rysunek nr 4 1) urządzenie DSR, 2) pomocnicze odwodnienie (taca skroplin), 3) mata (podkładka) montażowa. Jeśli jest niemożliwe umieścić urządzenie na suficie, można zamontować je do stropu. Rysunek nr 5 1) Urządzenie DSR, 2) Pomocnicze odwodnienie (taca skroplin), 3) Podkładki antywibracyjne, 4) Pręty zawiesia, 5) Konstrukcja wsporcza, 6) Wibroizolatory. 12

13 ILOŚĆ ODWILŻACZY WYMAGANYCH NA PRZYKŁADOWYCH POWIERZCHNIACH Powierzchnia 100m² 500m² 1000m² 1500m² Temp/wilgotność 30 C/65% 25 C/65% 20 C/65% 30 C/65% 25 C/65% 20 C/65% 30 C/65% 25 C/65% 20 C/65% 30 C/65% 25 C/65% 20 C/65% Warunki pomieszczenia MD VD MD VD MD VD MD VD MD VD MD VD MD VD MD VD MD VD MD VD MD VD MD VD DSR DSR 20 DSRT WARTOŚĆ WEWNĘTRZNA: M.D. ŚREDNIA WILGOTNOŚĆ. V.D. DUŻA WILGOTNOŚĆ. 11

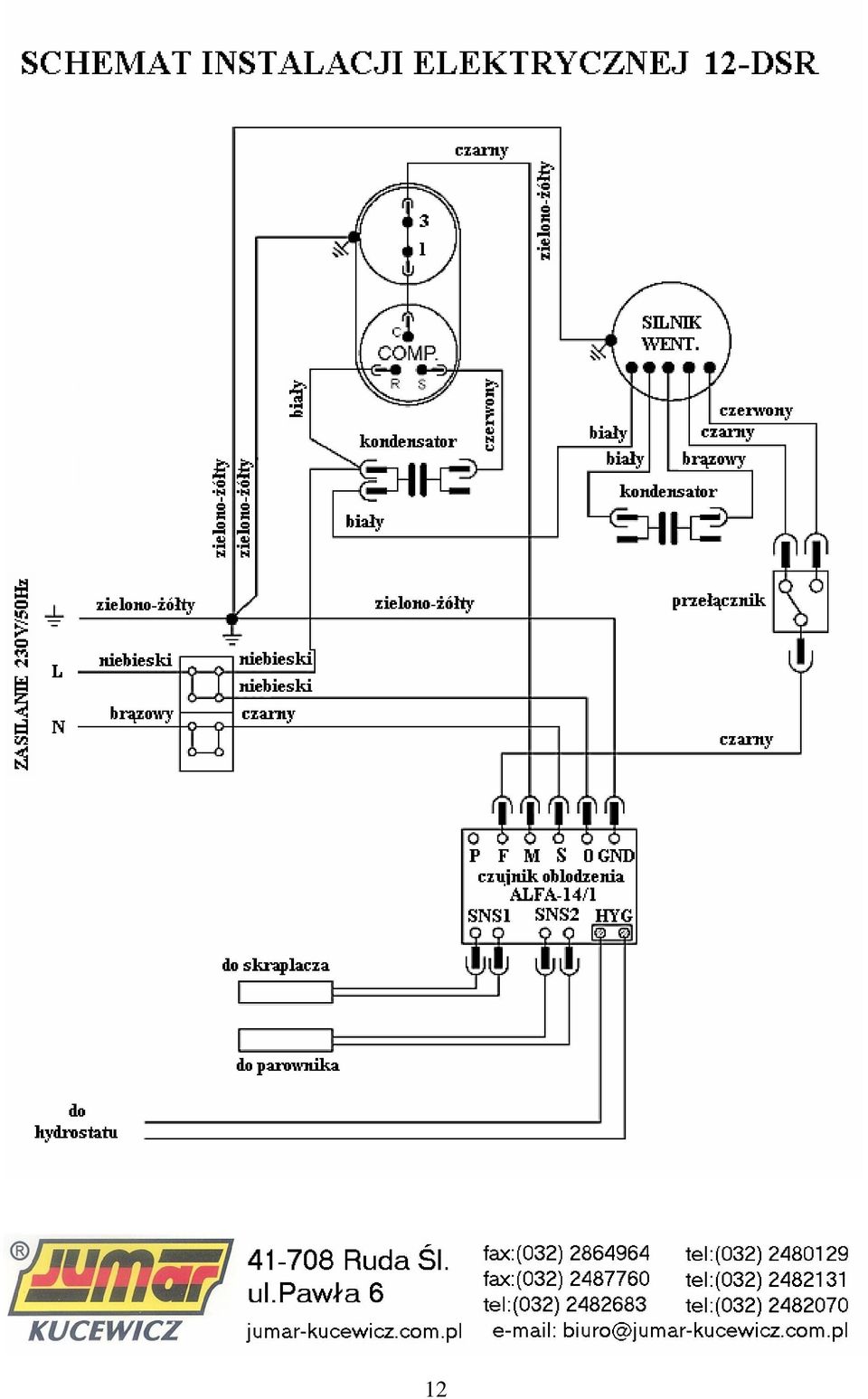

14 12

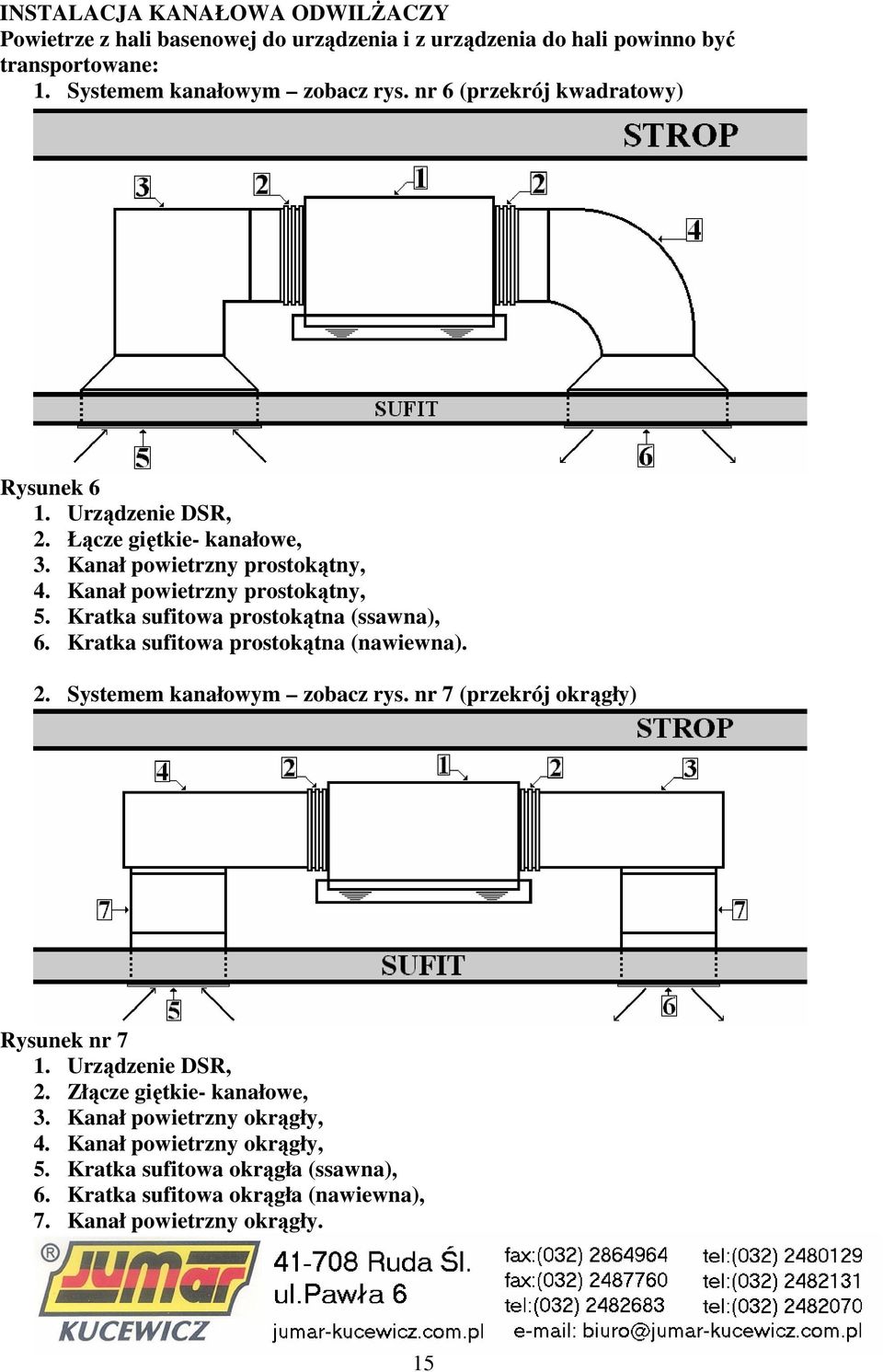

15 13
