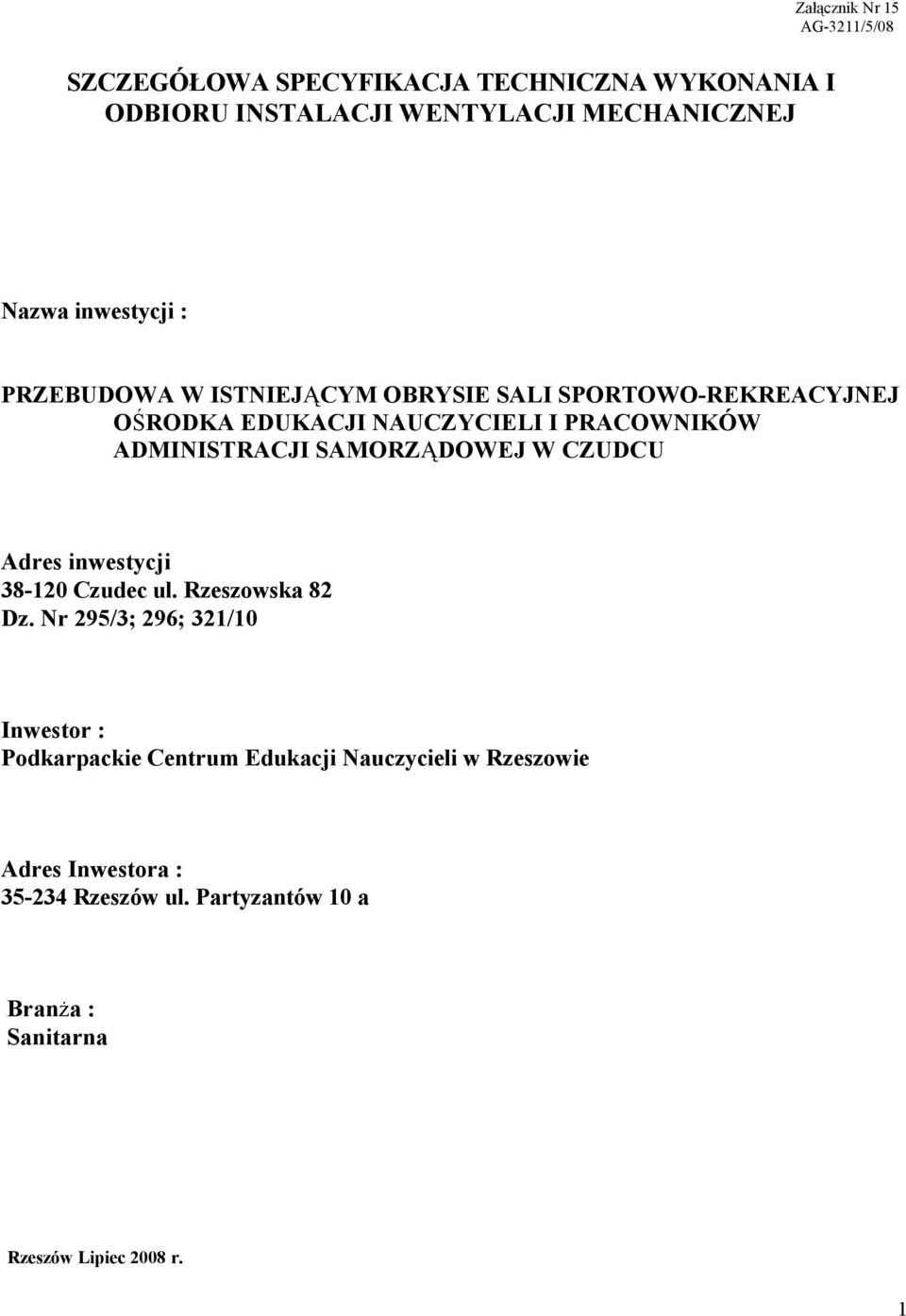

1 Załącznik Nr 15 AG-3211/5/08 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU INSTALACJI WENTYLACJI MECHANICZNEJ Nazwa inwestycji : PRZEBUDOWA W ISTNIEJĄCYM OBRYSIE SALI SPORTOWO-REKREACYJNEJ OŚRODKA EDUKACJI NAUCZYCIELI I PRACOWNIKÓW ADMINISTRACJI SAMORZĄDOWEJ W CZUDCU Adres inwestycji Czudec ul. Rzeszowska 82 Dz. Nr 295/3; 296; 321/10 Inwestor : Podkarpackie Centrum Edukacji Nauczycieli w Rzeszowie Adres Inwestora : Rzeszów ul. Partyzantów 10 a Branża : Sanitarna Rzeszów Lipiec 2008 r. 1

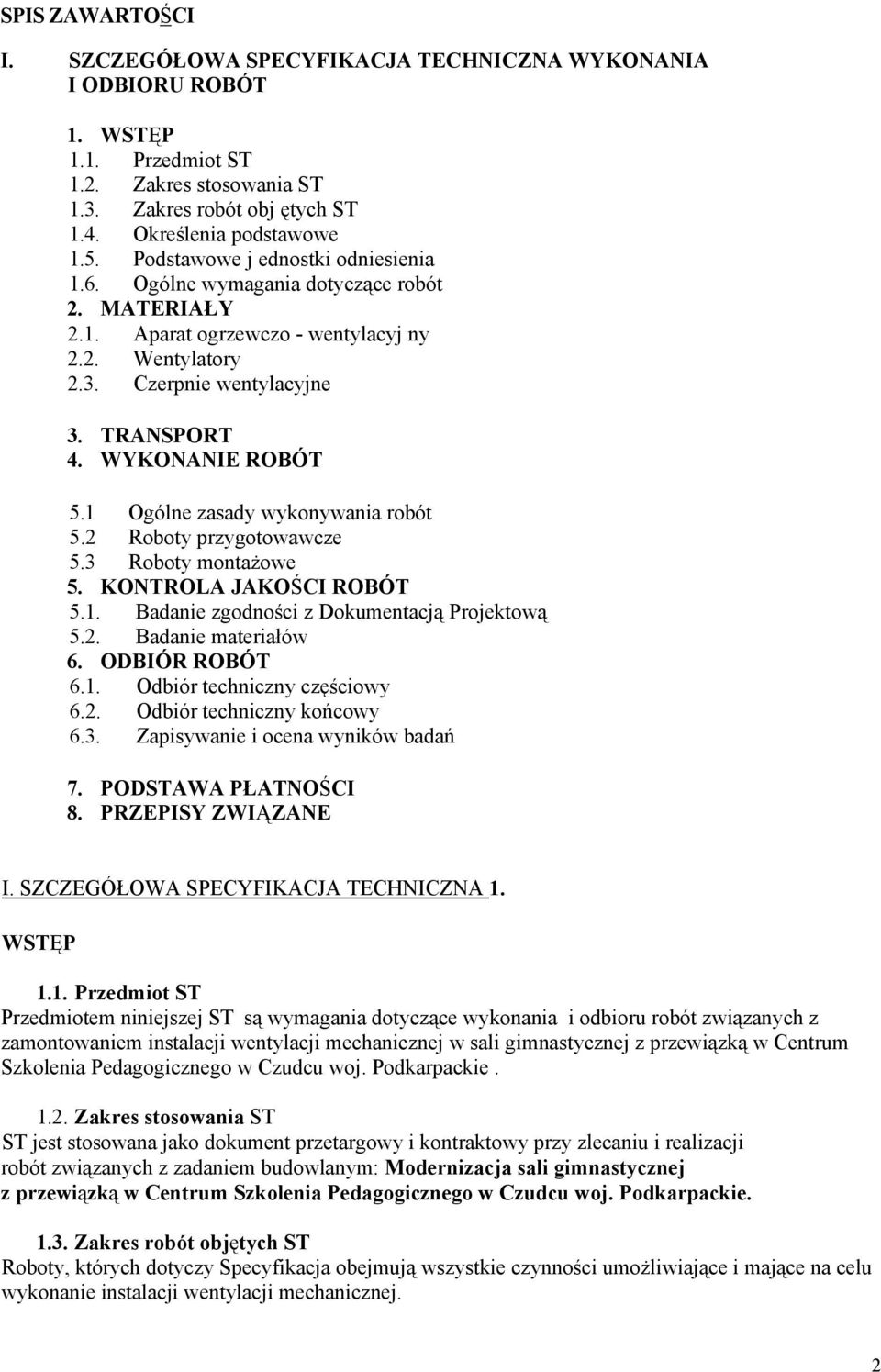

2 SPIS ZAWARTOŚCI I. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT 1. WSTĘP 1.1. Przedmiot ST 1.2. Zakres stosowania ST 1.3. Zakres robót obj ętych ST 1.4. Określenia podstawowe 1.5. Podstawowe j ednostki odniesienia 1.6. Ogólne wymagania dotyczące robót 2. MATERIAŁY 2.1. Aparat ogrzewczo - wentylacyj ny 2.2. Wentylatory 2.3. Czerpnie wentylacyjne 3. TRANSPORT 4. WYKONANIE ROBÓT 5.1 Ogólne zasady wykonywania robót 5.2 Roboty przygotowawcze 5.3 Roboty montażowe 5. KONTROLA JAKOŚCI ROBÓT 5.1. Badanie zgodności z Dokumentacją Projektową 5.2. Badanie materiałów 6. ODBIÓR ROBÓT 6.1. Odbiór techniczny częściowy 6.2. Odbiór techniczny końcowy 6.3. Zapisywanie i ocena wyników badań 7. PODSTAWA PŁATNOŚCI 8. PRZEPISY ZWIĄZANE I. SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru robót związanych z zamontowaniem instalacji wentylacji mechanicznej w sali gimnastycznej z przewiązką w Centrum Szkolenia Pedagogicznego w Czudcu woj. Podkarpackie Zakres stosowania ST ST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót związanych z zadaniem budowlanym: Modernizacja sali gimnastycznej z przewiązką w Centrum Szkolenia Pedagogicznego w Czudcu woj. Podkarpackie Zakres robót objętych ST Roboty, których dotyczy Specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie instalacji wentylacji mechanicznej. 2

3 W zakres tych robót wchodzą: - Roboty przygotowawcze - wykucie otworów - roboty instalacyjno-montażowe w tym: - aparaty ogrzewczo - wentylacyjne JUWENT AGE wentylatory dachowe z tłumikami JUWENT -WD-40 - wentylatory na kratkach wentylacji grawitacyjnej EBB i EBB Venture Industries - kontrola j akości, 1.4. Określenia podstawowe Określenia podane w niniejszej ST są zgodne z odpowiednimi normami Wentylacja mechaniczna - wentylacja będąca wynikiem działania urządzeń mechanicznych lub strumienicowych, wprowadzająca powietrze w ruch Instalacja wentylacji - zestaw urządzeń, zespołów i elementów wentylacyjnych służących do uzdatniania i rozprowadzania powietrza Ogrzewanie powietrza - uzdatnianie powietrza polegające na podwyższaniu jego temperatury Wentylator - urządzenie służące do wprawiania powietrza w ruch Filtracja powietrza - uzdatnianie powietrza polegające na usuwaniu z niego zanieczyszczeń stałych łub ciekłych Czerpnią wentylacyjna - element instalacji, przez który zasysane jest powietrze Filtr powietrza - zespół oczyszczający powietrze z zanieczyszczeń stałych i ciekłych Nagrzewnica powietrza - przeponowy wymiennik ciepła do ogrzewania powietrza Przepustnica - zespół samodzielny lub wbudowany w urządzenie lub w przewód wentylacyjny pozwalający na zamknięcie lub regulację strumienia powietrza przez zmianę oporów przepływu Tłumik hałasu - element wbudowany w urządzenie lub przewód wentylacyjny mający na celu zmniejszenie hałasu przenoszonego drogą powietrzną Aparat ogrzewczo - wentylacyjny - urządzenie składające się z filtra, nagrzewnicy i wentylatora umieszczonych we wspólnej obudowie i przeznaczone do nawiewania mieszaniny powietrza zewnętrznego i wewnętrznego Podstawowe jednostki odniesienia Podstawową jednostką odniesienia przy projektowaniu jest ilość sztuk urządzeń w instalacji wentylacji / dotyczy powyższego zadania inwestycyjnego / 1.6. Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz zgodność z Dokumentacją Projektową i poleceniami Inwestora. 3

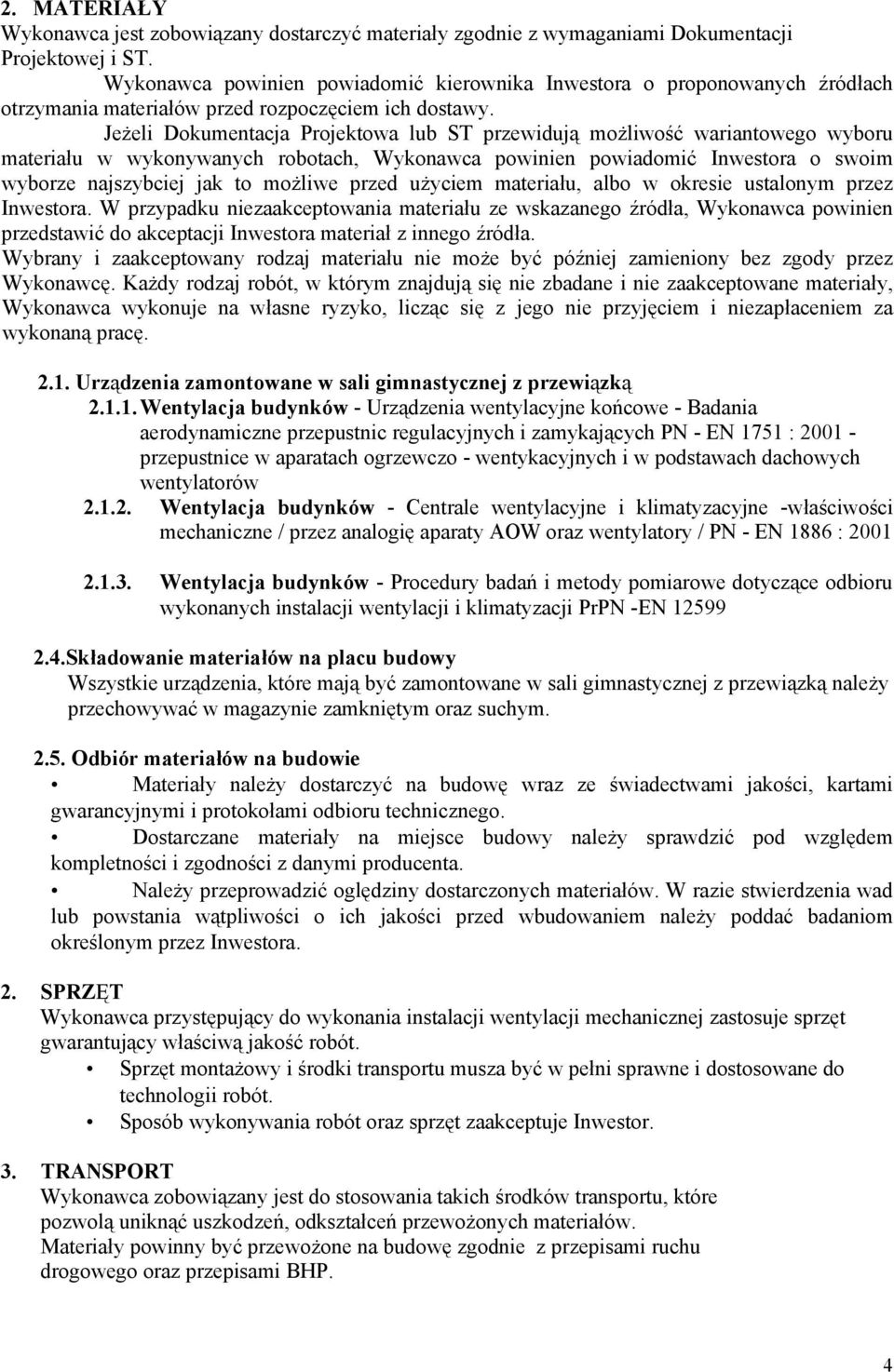

4 2. MATERIAŁY Wykonawca jest zobowiązany dostarczyć materiały zgodnie z wymaganiami Dokumentacji Projektowej i ST. Wykonawca powinien powiadomić kierownika Inwestora o proponowanych źródłach otrzymania materiałów przed rozpoczęciem ich dostawy. Jeżeli Dokumentacja Projektowa lub ST przewidują możliwość wariantowego wyboru materiału w wykonywanych robotach, Wykonawca powinien powiadomić Inwestora o swoim wyborze najszybciej jak to możliwe przed użyciem materiału, albo w okresie ustalonym przez Inwestora. W przypadku niezaakceptowania materiału ze wskazanego źródła, Wykonawca powinien przedstawić do akceptacji Inwestora materiał z innego źródła. Wybrany i zaakceptowany rodzaj materiału nie może być później zamieniony bez zgody przez Wykonawcę. Każdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nie przyjęciem i niezapłaceniem za wykonaną pracę Urządzenia zamontowane w sali gimnastycznej z przewiązką Wentylacja budynków - Urządzenia wentylacyjne końcowe - Badania aerodynamiczne przepustnic regulacyjnych i zamykających PN - EN 1751 : przepustnice w aparatach ogrzewczo - wentykacyjnych i w podstawach dachowych wentylatorów Wentylacja budynków - Centrale wentylacyjne i klimatyzacyjne -właściwości mechaniczne / przez analogię aparaty AOW oraz wentylatory / PN - EN 1886 : Wentylacja budynków - Procedury badań i metody pomiarowe dotyczące odbioru wykonanych instalacji wentylacji i klimatyzacji PrPN -EN Składowanie materiałów na placu budowy Wszystkie urządzenia, które mają być zamontowane w sali gimnastycznej z przewiązką należy przechowywać w magazynie zamkniętym oraz suchym Odbiór materiałów na budowie Materiały należy dostarczyć na budowę wraz ze świadectwami jakości, kartami gwarancyjnymi i protokołami odbioru technicznego. Dostarczane materiały na miejsce budowy należy sprawdzić pod względem kompletności i zgodności z danymi producenta. Należy przeprowadzić oględziny dostarczonych materiałów. W razie stwierdzenia wad lub powstania wątpliwości o ich jakości przed wbudowaniem należy poddać badaniom określonym przez Inwestora. 2. SPRZĘT Wykonawca przystępujący do wykonania instalacji wentylacji mechanicznej zastosuje sprzęt gwarantujący właściwą jakość robót. Sprzęt montażowy i środki transportu musza być w pełni sprawne i dostosowane do technologii robót. Sposób wykonywania robót oraz sprzęt zaakceptuje Inwestor. 3. TRANSPORT Wykonawca zobowiązany jest do stosowania takich środków transportu, które pozwolą uniknąć uszkodzeń, odkształceń przewożonych materiałów. Materiały powinny być przewożone na budowę zgodnie z przepisami ruchu drogowego oraz przepisami BHP. 4

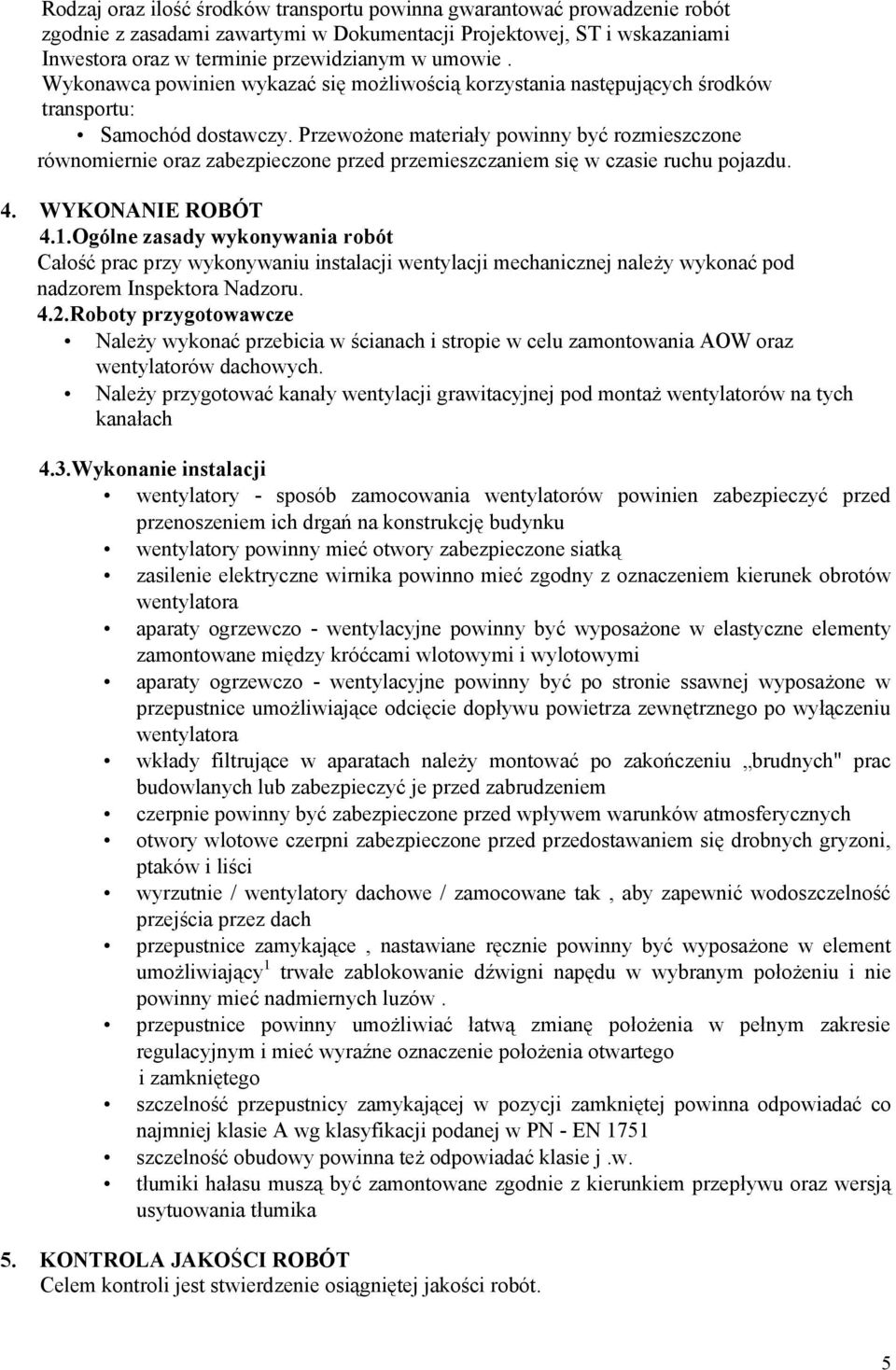

5 Rodzaj oraz ilość środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami zawartymi w Dokumentacji Projektowej, ST i wskazaniami Inwestora oraz w terminie przewidzianym w umowie. Wykonawca powinien wykazać się możliwością korzystania następujących środków transportu: Samochód dostawczy. Przewożone materiały powinny być rozmieszczone równomiernie oraz zabezpieczone przed przemieszczaniem się w czasie ruchu pojazdu. 4. WYKONANIE ROBÓT 4.1.Ogólne zasady wykonywania robót Całość prac przy wykonywaniu instalacji wentylacji mechanicznej należy wykonać pod nadzorem Inspektora Nadzoru. 4.2.Roboty przygotowawcze Należy wykonać przebicia w ścianach i stropie w celu zamontowania AOW oraz wentylatorów dachowych. Należy przygotować kanały wentylacji grawitacyjnej pod montaż wentylatorów na tych kanałach 4.3.Wykonanie instalacji wentylatory - sposób zamocowania wentylatorów powinien zabezpieczyć przed przenoszeniem ich drgań na konstrukcję budynku wentylatory powinny mieć otwory zabezpieczone siatką zasilenie elektryczne wirnika powinno mieć zgodny z oznaczeniem kierunek obrotów wentylatora aparaty ogrzewczo - wentylacyjne powinny być wyposażone w elastyczne elementy zamontowane między króćcami wlotowymi i wylotowymi aparaty ogrzewczo - wentylacyjne powinny być po stronie ssawnej wyposażone w przepustnice umożliwiające odcięcie dopływu powietrza zewnętrznego po wyłączeniu wentylatora wkłady filtrujące w aparatach należy montować po zakończeniu brudnych" prac budowlanych lub zabezpieczyć je przed zabrudzeniem czerpnie powinny być zabezpieczone przed wpływem warunków atmosferycznych otwory wlotowe czerpni zabezpieczone przed przedostawaniem się drobnych gryzoni, ptaków i liści wyrzutnie / wentylatory dachowe / zamocowane tak, aby zapewnić wodoszczelność przejścia przez dach przepustnice zamykające, nastawiane ręcznie powinny być wyposażone w element umożliwiający 1 trwałe zablokowanie dźwigni napędu w wybranym położeniu i nie powinny mieć nadmiernych luzów. przepustnice powinny umożliwiać łatwą zmianę położenia w pełnym zakresie regulacyjnym i mieć wyraźne oznaczenie położenia otwartego i zamkniętego szczelność przepustnicy zamykającej w pozycji zamkniętej powinna odpowiadać co najmniej klasie A wg klasyfikacji podanej w PN - EN 1751 szczelność obudowy powinna też odpowiadać klasie j.w. tłumiki hałasu muszą być zamontowane zgodnie z kierunkiem przepływu oraz wersją usytuowania tłumika 5. KONTROLA JAKOŚCI ROBÓT Celem kontroli jest stwierdzenie osiągniętej jakości robót. 5

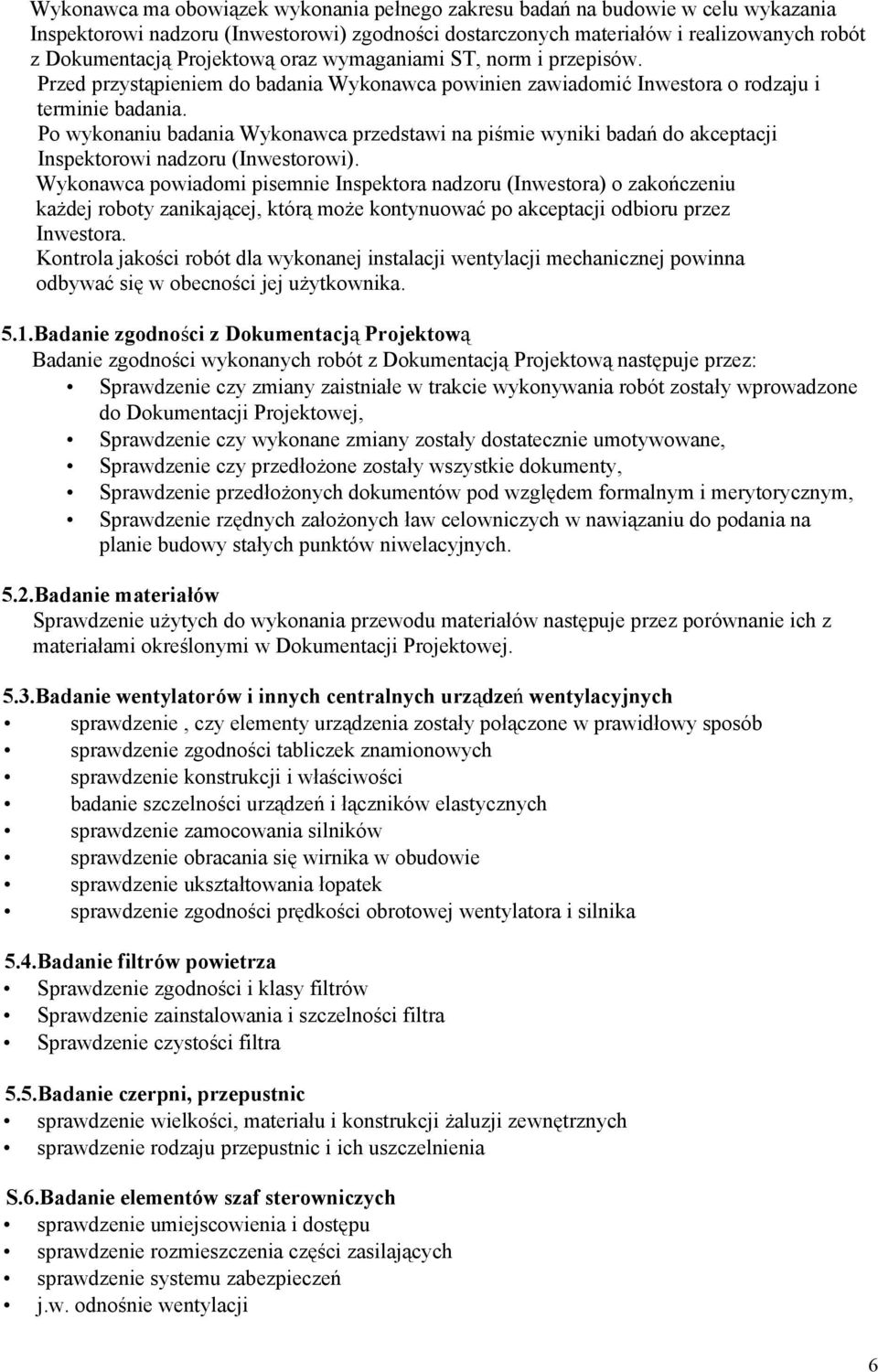

6 Wykonawca ma obowiązek wykonania pełnego zakresu badań na budowie w celu wykazania Inspektorowi nadzoru (Inwestorowi) zgodności dostarczonych materiałów i realizowanych robót z Dokumentacją Projektową oraz wymaganiami ST, norm i przepisów. Przed przystąpieniem do badania Wykonawca powinien zawiadomić Inwestora o rodzaju i terminie badania. Po wykonaniu badania Wykonawca przedstawi na piśmie wyniki badań do akceptacji Inspektorowi nadzoru (Inwestorowi). Wykonawca powiadomi pisemnie Inspektora nadzoru (Inwestora) o zakończeniu każdej roboty zanikającej, którą może kontynuować po akceptacji odbioru przez Inwestora. Kontrola jakości robót dla wykonanej instalacji wentylacji mechanicznej powinna odbywać się w obecności jej użytkownika. 5.1.Badanie zgodności z Dokumentacją Projektową Badanie zgodności wykonanych robót z Dokumentacją Projektową następuje przez: Sprawdzenie czy zmiany zaistniałe w trakcie wykonywania robót zostały wprowadzone do Dokumentacji Projektowej, Sprawdzenie czy wykonane zmiany zostały dostatecznie umotywowane, Sprawdzenie czy przedłożone zostały wszystkie dokumenty, Sprawdzenie przedłożonych dokumentów pod względem formalnym i merytorycznym, Sprawdzenie rzędnych założonych ław celowniczych w nawiązaniu do podania na planie budowy stałych punktów niwelacyjnych. 5.2.Badanie materiałów Sprawdzenie użytych do wykonania przewodu materiałów następuje przez porównanie ich z materiałami określonymi w Dokumentacji Projektowej. 5.3.Badanie wentylatorów i innych centralnych urządzeń wentylacyjnych sprawdzenie, czy elementy urządzenia zostały połączone w prawidłowy sposób sprawdzenie zgodności tabliczek znamionowych sprawdzenie konstrukcji i właściwości badanie szczelności urządzeń i łączników elastycznych sprawdzenie zamocowania silników sprawdzenie obracania się wirnika w obudowie sprawdzenie ukształtowania łopatek sprawdzenie zgodności prędkości obrotowej wentylatora i silnika 5.4.Badanie filtrów powietrza Sprawdzenie zgodności i klasy filtrów Sprawdzenie zainstalowania i szczelności filtra Sprawdzenie czystości filtra 5.5.Badanie czerpni, przepustnic sprawdzenie wielkości, materiału i konstrukcji żaluzji zewnętrznych sprawdzenie rodzaju przepustnic i ich uszczelnienia S.6.Badanie elementów szaf sterowniczych sprawdzenie umiejscowienia i dostępu sprawdzenie rozmieszczenia części zasilających sprawdzenie systemu zabezpieczeń j.w. odnośnie wentylacji 6

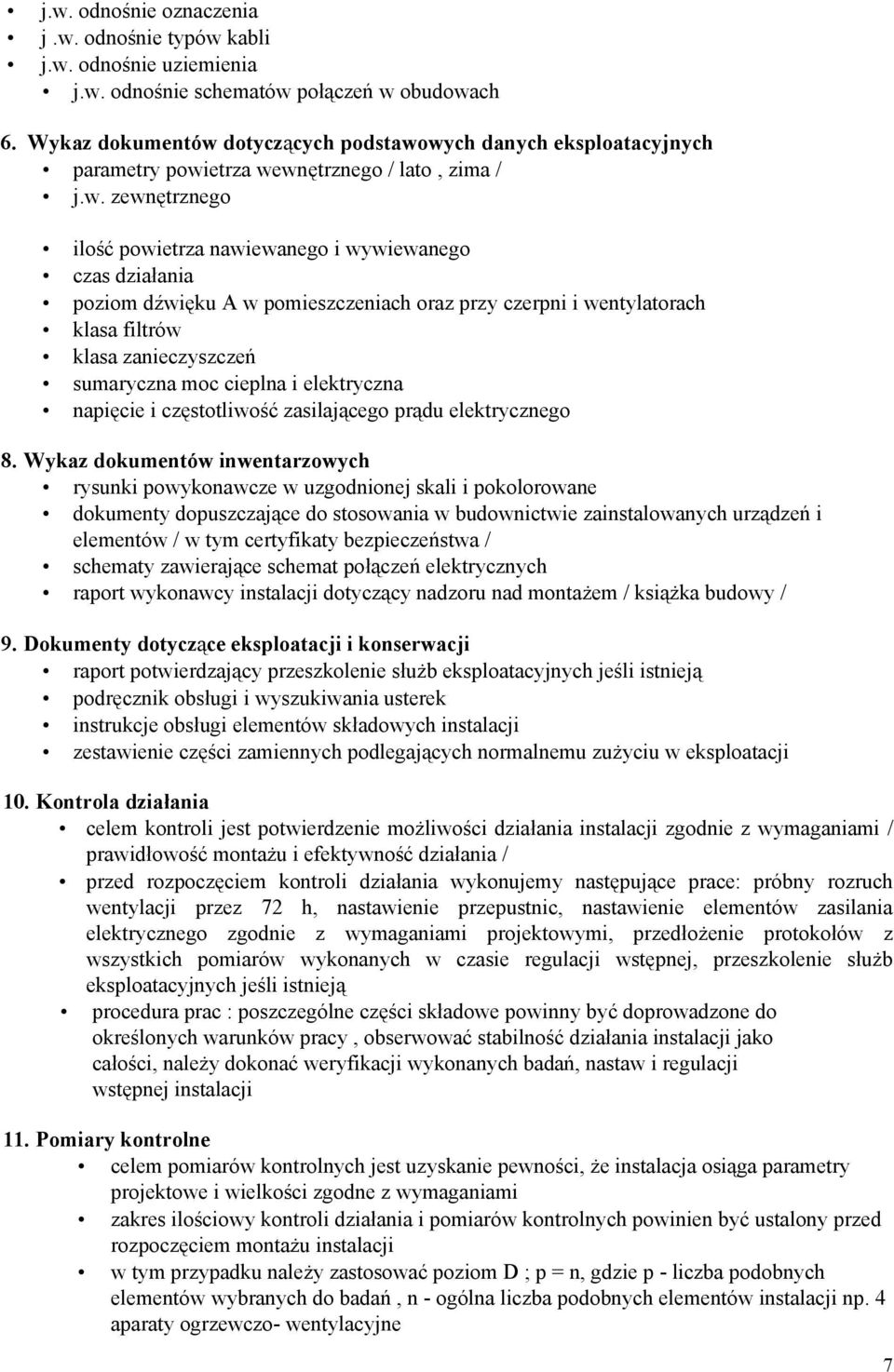

7 j.w. odnośnie oznaczenia j.w. odnośnie typów kabli j.w. odnośnie uziemienia j.w. odnośnie schematów połączeń w obudowach 6. Wykaz dokumentów dotyczących podstawowych danych eksploatacyjnych parametry powietrza wewnętrznego / lato, zima / j.w. zewnętrznego ilość powietrza nawiewanego i wywiewanego czas działania poziom dźwięku A w pomieszczeniach oraz przy czerpni i wentylatorach klasa filtrów klasa zanieczyszczeń sumaryczna moc cieplna i elektryczna napięcie i częstotliwość zasilającego prądu elektrycznego 8. Wykaz dokumentów inwentarzowych rysunki powykonawcze w uzgodnionej skali i pokolorowane dokumenty dopuszczające do stosowania w budownictwie zainstalowanych urządzeń i elementów / w tym certyfikaty bezpieczeństwa / schematy zawierające schemat połączeń elektrycznych raport wykonawcy instalacji dotyczący nadzoru nad montażem / książka budowy / 9. Dokumenty dotyczące eksploatacji i konserwacji raport potwierdzający przeszkolenie służb eksploatacyjnych jeśli istnieją podręcznik obsługi i wyszukiwania usterek instrukcje obsługi elementów składowych instalacji zestawienie części zamiennych podlegających normalnemu zużyciu w eksploatacji 10. Kontrola działania celem kontroli jest potwierdzenie możliwości działania instalacji zgodnie z wymaganiami / prawidłowość montażu i efektywność działania / przed rozpoczęciem kontroli działania wykonujemy następujące prace: próbny rozruch wentylacji przez 72 h, nastawienie przepustnic, nastawienie elementów zasilania elektrycznego zgodnie z wymaganiami projektowymi, przedłożenie protokołów z wszystkich pomiarów wykonanych w czasie regulacji wstępnej, przeszkolenie służb eksploatacyjnych jeśli istnieją procedura prac : poszczególne części składowe powinny być doprowadzone do określonych warunków pracy, obserwować stabilność działania instalacji jako całości, należy dokonać weryfikacji wykonanych badań, nastaw i regulacji wstępnej instalacji 11. Pomiary kontrolne celem pomiarów kontrolnych jest uzyskanie pewności, że instalacja osiąga parametry projektowe i wielkości zgodne z wymaganiami zakres ilościowy kontroli działania i pomiarów kontrolnych powinien być ustalony przed rozpoczęciem montażu instalacji w tym przypadku należy zastosować poziom D ; p = n, gdzie p - liczba podobnych elementów wybranych do badań, n - ogólna liczba podobnych elementów instalacji np. 4 aparaty ogrzewczo- wentylacyjne 7

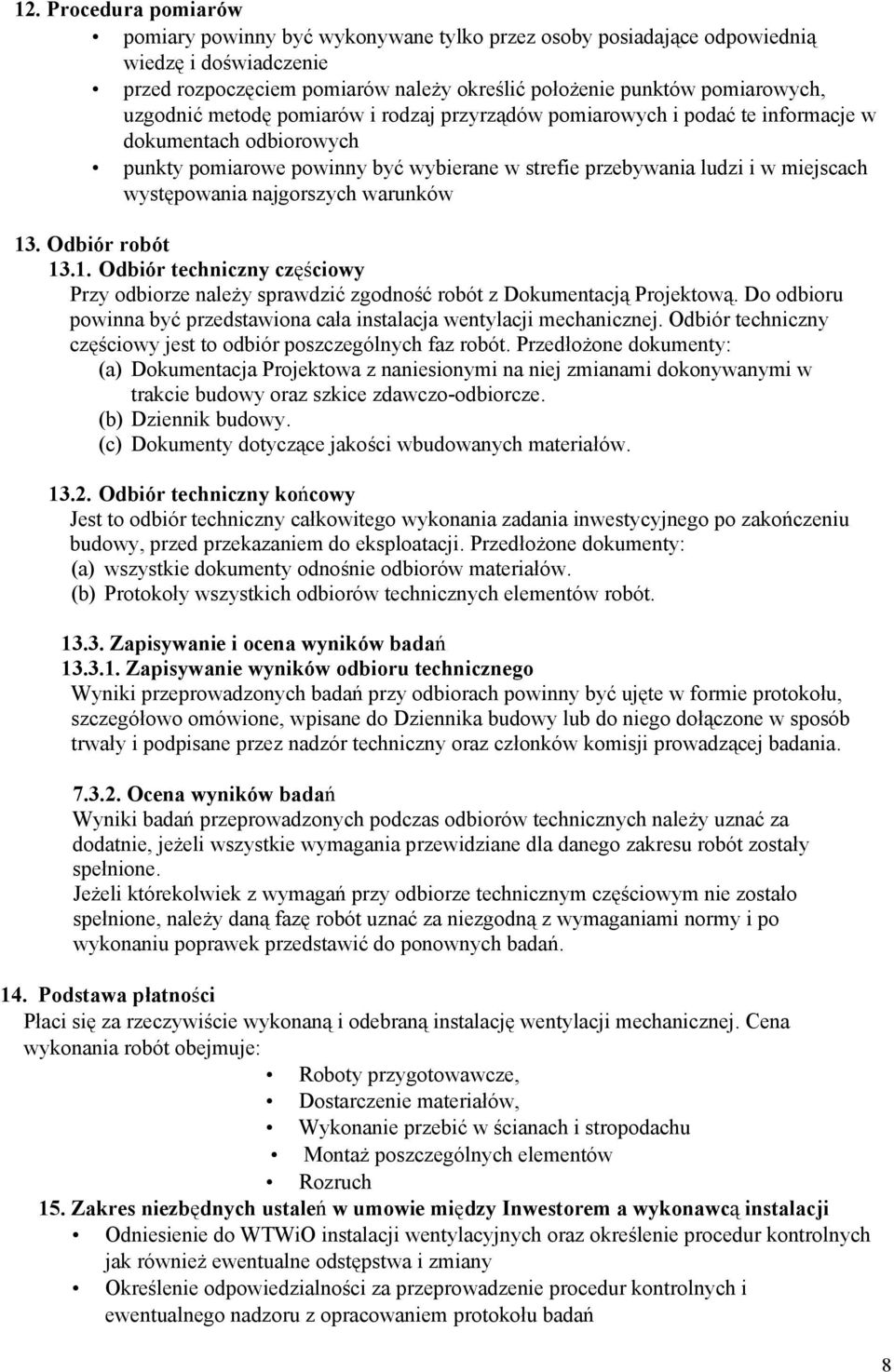

8 12. Procedura pomiarów pomiary powinny być wykonywane tylko przez osoby posiadające odpowiednią wiedzę i doświadczenie przed rozpoczęciem pomiarów należy określić położenie punktów pomiarowych, uzgodnić metodę pomiarów i rodzaj przyrządów pomiarowych i podać te informacje w dokumentach odbiorowych punkty pomiarowe powinny być wybierane w strefie przebywania ludzi i w miejscach występowania najgorszych warunków 13. Odbiór robót Odbiór techniczny częściowy Przy odbiorze należy sprawdzić zgodność robót z Dokumentacją Projektową. Do odbioru powinna być przedstawiona cała instalacja wentylacji mechanicznej. Odbiór techniczny częściowy jest to odbiór poszczególnych faz robót. Przedłożone dokumenty: (a) Dokumentacja Projektowa z naniesionymi na niej zmianami dokonywanymi w trakcie budowy oraz szkice zdawczo-odbiorcze. (b) Dziennik budowy. (c) Dokumenty dotyczące jakości wbudowanych materiałów Odbiór techniczny końcowy Jest to odbiór techniczny całkowitego wykonania zadania inwestycyjnego po zakończeniu budowy, przed przekazaniem do eksploatacji. Przedłożone dokumenty: (a) wszystkie dokumenty odnośnie odbiorów materiałów. (b) Protokoły wszystkich odbiorów technicznych elementów robót Zapisywanie i ocena wyników badań Zapisywanie wyników odbioru technicznego Wyniki przeprowadzonych badań przy odbiorach powinny być ujęte w formie protokołu, szczegółowo omówione, wpisane do Dziennika budowy lub do niego dołączone w sposób trwały i podpisane przez nadzór techniczny oraz członków komisji prowadzącej badania Ocena wyników badań Wyniki badań przeprowadzonych podczas odbiorów technicznych należy uznać za dodatnie, jeżeli wszystkie wymagania przewidziane dla danego zakresu robót zostały spełnione. Jeżeli którekolwiek z wymagań przy odbiorze technicznym częściowym nie zostało spełnione, należy daną fazę robót uznać za niezgodną z wymaganiami normy i po wykonaniu poprawek przedstawić do ponownych badań. 14. Podstawa płatności Płaci się za rzeczywiście wykonaną i odebraną instalację wentylacji mechanicznej. Cena wykonania robót obejmuje: Roboty przygotowawcze, Dostarczenie materiałów, Wykonanie przebić w ścianach i stropodachu Montaż poszczególnych elementów Rozruch 15. Zakres niezbędnych ustaleń w umowie między Inwestorem a wykonawcą instalacji Odniesienie do WTWiO instalacji wentylacyjnych oraz określenie procedur kontrolnych jak również ewentualne odstępstwa i zmiany Określenie odpowiedzialności za przeprowadzenie procedur kontrolnych i ewentualnego nadzoru z opracowaniem protokołu badań 8
