1 Dynamiczny System Podciśnienia Łatwo Wygodnie Bezpiecznie Informacja dla techników ortopedów

2 Unikalne podciśnienie dzięki innowacyjnemu systemowi Dynamiczny System Podciśnienia (DVS) dla użytkowników protez podudzia łączy dwie ważne cechy: innowacyjną technologię i łatwość w użyciu. Dynamiczny System Podciśnienia jest aktywny i dynamicznie dostosowuje się do potrzeb użytkownika. Co to oznacza i dlaczego oferuje tak znaczące korzyści? Pozwól nam przedstawić jak działa system DVS. 2 Ottobock Dynamiczny System Podciśnienia

3 Łatwo Wygodnie Bezpiecznie Aktywny system: Dynamiczny System Podciśnienia wytwarza ciągłe podciśnienia w leju protezowym zarówno w fazie podporu, jak i w fazie wymachu. To go odróżnia od systemów pasywnych gdzie próżnia jest generowana tylko w fazie wymachu protezy. Z aktywnymi systemami podciśnienia, takimi jak DVS, lej protezowy mocniej przylega do kikuta co poprawia odczuwanie przez użytkownika powierzchni po której się porusza. Kolejną specjalną cechą jest to, że wartość podciśnienia dynamicznie dostosowuje się do poziomu aktywności użytkownika. Jeśli użytkownik zwiększy swoją aktywność to wartość podciśnienia w leju również się zwiększy a ruch tłoka w pompie DVS zredukuje się do minimum. Łatwy system: Zaopatrzenie pacjenta w system DVS powinno być dla Ciebie tak proste, jak to tylko możliwe. Dlatego w trakcie procesu rozwoju produktu, skupiliśmy się na zapewnieniu możliwości użycia systemu z dowolną techniką pobierania miary. Integracja systemu przebiega też wg. znanych wszystkim procedur. Z tego powodu nie ma konieczności posiadania specjalnego certyfikatu. Korzyści jakie otrzymuje pacjent to: niska waga całego systemu i łatwość w użyciu, wg schematu: Załóż liner na kikut, włóż do leja protezowego, naciągnij kapę kolanową. Gotowe! Dynamiczny System Podciśnienia Ottobock 3

4 Funkcjonalność Proste w użyciu Po włożeniu kikuta z linerem do leja protezowego następuje połączenie magnetyczne z tłokiem pompy. Podczas fazy wymachu tłok przesuwa się w pionie w kierunku bliższym wciągając powietrze z leja do komory pompy Podczas fazy podporu, gdy użytkownik obciąża protezę, pompa wypycha zgromadzone w komorze powietrze poprzez dwa zawory jednokierunkowe. Próżnia wytwarza się już po kilku krokach, występuje nie tylko w fazie wymachu, ale także w fazie podporu. Ruch tłoka w cylindrze pompy jest zredukowany do minimum. Dynamiczny System Podciśnienia generuje podciśnienie, które dynamicznie dostosowuje się do prędkości chodzenia użytkownika. Jeśli użytkownik idzie szybciej, tłok porusza się szybciej, a wartość podciśnienia odpowiednio wzrasta. Podciśnienie dostosowuje się również do wagi protezy i średnicy kikuta redukując ruch tłoka do minimum. Stabilność rotacyjna występuje również w fazie podporu. Dzięki DVS powstaje aktywna próżnia o wartości do 250 mbar. Powstaje zarówno w fazie wymachu jak i w fazie podporu. Dla porównania - w protezie z biernym podciśnieniem użytkownik nie wytwarza próżni w leju w czasie fazy podporu. 4 Ottobock Dynamiczny System Podciśnienia

5 Korzyści Proste w użytkowaniu Dla młodych, starszych i wszystkich pomiędzy: Jako protetyk możesz dopasować Dynamiczny System Podciśnienia wielu swoim pacjentom. Dzięki prostemu procesowi produkcji nie jest wymagana żadna certyfikacja. System jest całkowicie szczelny, aby zapobiec wnikaniu brudu. Jest to prawdziwa zaleta dla użytkownika. Dodatkowo, system jest wyjątkowo lekki. Dzięki niewielkim rozmiarom łatwo jest uzyskać dobre efekty kosmetyczne. Co więcej, jego ścisłe i pewne dopasowanie pozwala na kombinację z najnowocześniejszymi stopami. Obejrzyj film na YouTube Jak działa DVS. Zeskanuj QR kod swoim telefonem. Dowiedz się co mówią użytkownicy systemu DVS. Moje codzienne czynności stały sie łatwiejsze, przede wszystkim jestem w stanie realnie spełniać się w roli matki. Julia, 39 lat Kiedyś chodziłam dość niepewnie, ale teraz mogę już iść tam, gdzie chcę bez żadnych problemów; Jestem całkowicie pewna siebie z nową protezą wyposażoną w DVS. Erna, 59 lat Nic nie jest w stanie mnie powstrzymać. James, 47 lat Dzięki DVS mogę nawet uprawiać Nordic walking z moją przyjaciółką. Katharina, 59 lat Mogę teraz nosić protezę dłużej niż osiem godzin i mogę być poza domem przez cały dzień bez żadnych niedogodności. David, 46 lat Dynamiczny System Podciśnienia Ottobock 5

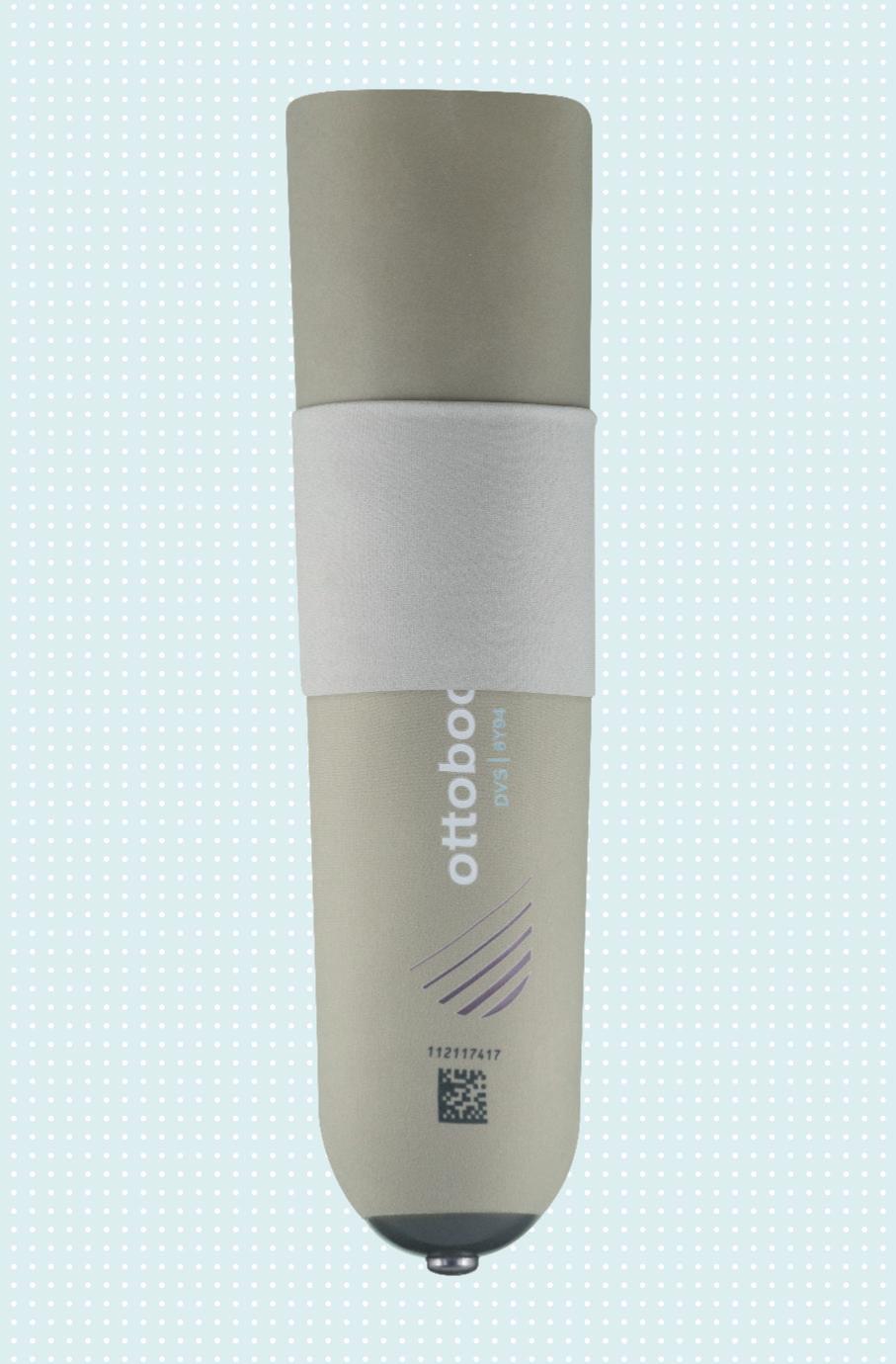

6 Dla bezpośredniego połączenia Liner DVS Opracowaliśmy liner kopolimerowy specjalnie dla systemu DVS. Liner łączy się bezpośrednio z tłokiem pompy próżniowej poprzez połączenie magnetyczne. Materiał linera jest odporny na przetarcia i chroni wrażliwe miejsca na kikucie. Zawarty w nim medyczny biały olej nawilża skórę. Kopolimer jest termoformowalny, umożliwiając protetykowi dostosowanie linera do indywidualnego kształtu kończyny. Co więcej, nadmiar dzianiny w części bliższej linera umożliwia wywinięcie materiału przykrywając krawędzie leja aby zwiększyć żywotność kapy kolanowej. 4 cm od szczytu kikuta 30cm od szczytu kikuta Min. Max. Min. Max. S M MP L LP XL Zmierz obwód 4 cm i 30 cm od szczytu kikuta i wybierz rozmiar odpowiadający temu pomiarowi lub kolejny mniejszy rozmiar. Kapa uszczelniająca ProFlex Zalecamy stosowanie kapy uszczelniającej ProFlex do uszczelnienie systemu podciśnieniowego. Jest anatomicznie ukształtowana i wykonana z wytrzymałego kopolimeru (TPE). Zawiera również zewnętrzną powłoka tekstylną. Anatomiczny kształt oznacza: Wstępne ugięcie 15 ułatwia zgięcie kolana i zmniejsza powstawanie zmarszczek w dole podkolanowym. Stożkowy kształt zapewnia wygodne dopasowanie w obszarze uda i optymalną przyczepność do leja protezowego. Wstępnie ukształtowany obszar w okolicy rzepki zmniejsza nacisk na rzepce w całym zakresie ruch. 6 Ottobock Dynamiczny System Podciśnienia

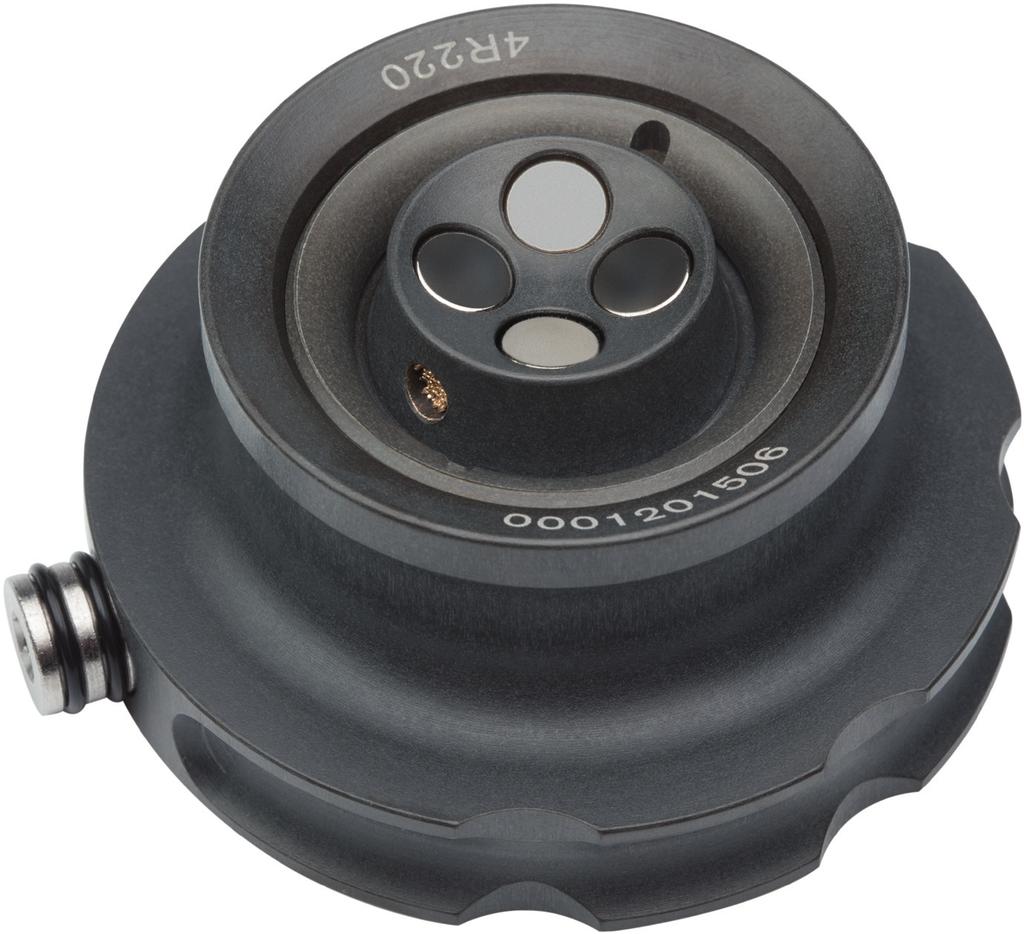

7 Dane techniczne Pompa DVS Symbol 4R220 4R220=1 Max. waga użytkownika Do 150 kg - Wysokość systemowa 37 mm 27 mm Waga 210 g 110 g Części zamienne 4X320 tłok, 4X339 pierścień mocujący, 4X322 wentyle, 4X326 zestaw kształtek, 4X338 klucz montażowy, 4X314 płytka dystansowa 4X320 tłok, 4X339 pierścień mocujący, 4X322 wentyle, 4X326 zestaw kształtek, 4X338 klucz montażowy Liner DVS Symbol (przykład zamówienia) 6Y94 = rozmiar - F Dynamiczny System Podciśnienia Ottobock 7

8 Zajrzyj na nasz profil i polub nas: Instagram.com/Ottobock_Poland Ottobock 646D1044=PL Zastrzegamy prawo do zmian technicznych i błędów w druku.
