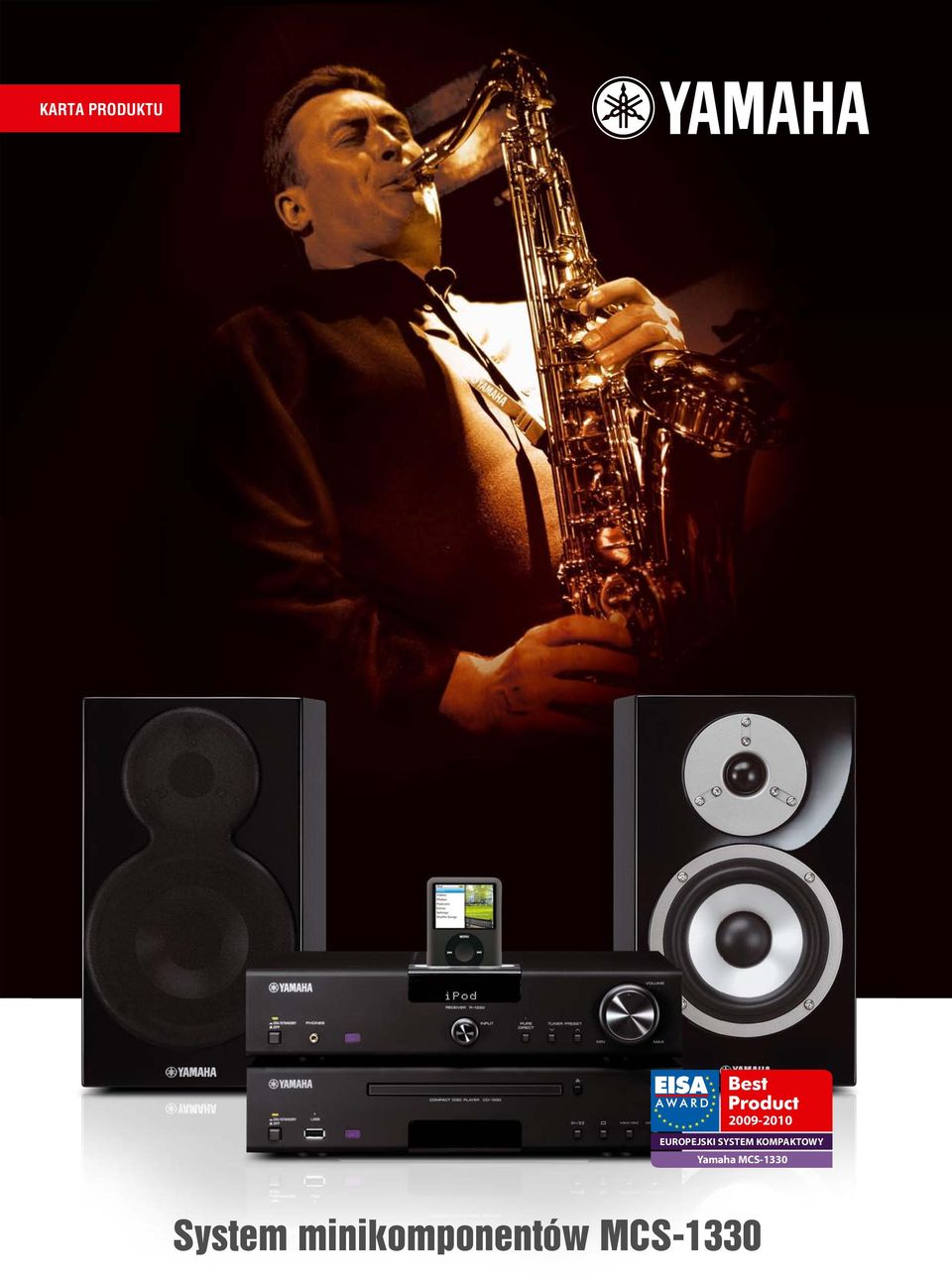

1 EUROPEJSKI SYSTEM KOMPAKTOWY Yamaha System minikomponentów

2 EUROPEJSKI SYSTEM KOMPAKTOWY Yamaha Europejski System Kompaktowy Yamaha Oficjalne uzasadnienie przyznania nagrody EISA: System w stylu super-slim pojawia się w ramach doskonale znanej serii Pianocraft. Składa się z odtwarzacza CD, stereofonicznego amplitunera i pary niewielkich, ale poważnie brzmiących zespołów głośnikowych. Wbrew swoim małym wymiarom, urządzenia te osiągają jakość właściwą wielu większym komponentom. Sekcja wzmacniacza dostarcza 2 x 60 W, odtwarzacz radzi sobie z plikami MP3 i WMA, odczytanymi z płyty lub z USB. Jednym z najważniejszych elementów wyposażenia jest stacja dokująca dla ipoda z pełnym zdalnym sterowaniem. Pożyteczne może też być wejście dla gramofonu z wkładką MM i pamięć 30 stacji radiowych FM. korzysta z zaawansowanej elektroniki, osiąga doskonałe parametry w swojej klasie i dostarcza zrównoważony, duży dźwięk, jakiego nie oczekiwalibyśmy po tak kompaktowym zestawie.

3 Delikatny. Jedno słowo opisuje cały system. Delikatna integracja ipoda z zaawansowanym systemem stereofonicznym. Delikatny dźwięk z głośników wyposażonych w aluminiowe kopułki. Oraz gładkie, wykończenie z lakieru fortepianowego kolumn głośnikowych.

4 ipod nie jest dołączony. Zamień je. Sam decydujesz, które urządzenie idzie na górę. Wybierz wygląd, który najbardziej Ci odpowiada. Lub zmieniaj go, gdy tylko zechcesz.

5 + ipod spotyka się z Hi-Fi. Idealny system dla miłośników ipodów. Łatwy, wygodny i o niezwykłym brzmieniu.

6 System mini niepodobny do żadnego innego. Dwa niezwykłe smukłe komponenty pozwalają Ci cieszyć się muzyką ze źródeł ipod, CD oraz USB przy 60W mocy i niezwykłej jakości. Głośniki są tak dobrej jakości, że mogły by być użyte z dowolnym systemem klasy premium. ipod nie jest dołączony Wzornictwo Najbardziej smukły (60mm wysokości) wzmacniacz i odtwarzacz Dowolna kombinacja ustawienia komponentów Tradycyjne wykończenie firmy Yamaha (lakier fortepianowy lub ciemne, naturalne drewno) Wzornictwo niezwykle przyjazne dla użytkowania: połączenie zasilania Wzmacniacz Niezwykle wysokiej jakości dyskretny wzmacniacz cyfrowy, wykorzystujący modulator LSI oraz doskonałej klasy komponenty Moc 2 x 60W Dokowanie ipoda do stacji na panelu górnym Funkcja Pure Direct Pozłacane gniazda wejściowe Pozłacane gniazda głośnikowe Aluminiowy panel przedni, gałki oraz pilot zdalnego sterowania Odtwarzacz CD Wysokiej jakości odtwarzacz CD Przetworniki Burr-Brown (DSD1791), te same, co w najwyższej klasy komponentach Gniazdo USB na panelu przednim Niezależna struktura zasilacza Pozłacane gniazda wyjściowe Aluminiowy panel przedni Głośniki Doskonałe zbalansowanie brzmienia: 13cm głośnik niskotonowy i 2,5cm głośnik wysokotonowy Technologia VCCS (system kontroli wibracji obudowy): dźwięk niezwykle klarowny w pełnym zakresie pasma Pozłacane, zakręcane gniazda głośnikowe Dołączony dedykowany przewód głośnikowy Yamaha

7 WZORNICTWO Innowacyjne wzornictwo daje wiele nowych możliwości Z otrzymasz nie tylko doskonale brzmiący system dźwiękowy, świetnie wyglądający a na dodatek możesz samemu skomponować jego wygląd! Zarówno wzmacniacz, jak i odtwarzacz CD są dostępne w kolorze czarnym i srebrnym oraz głośniki w trzech różnych wykończeniach, tak że masz możliwość wyboru odpowiadającej Ci konfiguracji. Wzmacniacz i odtwarzacz są smukłe i eleganckie i mogą być ustawione na sobie w dowolnej konfiguracji. Jeśli nie będziesz używał ipoda, umieść odtwarzacz na górze, tak żeby obydwa wyświetlacze znajdowały się bliżej siebie. Głośniki wykończone są słynnym u produktów firmy Yamaha lakierem fortepianowym, zastosowanym w trakcie tego samego procesu co przy produkcji pianin koncertowych firmy Yamaha. Lakier polerowany na wysoki połysk sprawia prawdziwie ekskluzywne wrażenie. Maskownice zostały zminimalizowane w celu uwypuklenia pięknej obudowy w maksymalnym stopniu jak to tylko możliwe; można je również usunąć. Łatwość obsługi za pomocą pilota zdalnego sterowania Pilot zdalnego sterowania kontroluje obydwa komponenty; nawet wyświetlacz może być przyciemniany przy jego pomocy. Jeśli wybrałeś tuner podczas odtwarzania płyty CD, odtwarzacz automatycznie wyłączy się. Sekcja kontroli ipoda została zaprojektowana tak, żeby wyglądać jak ta od ipoda. Pilot zdalnego sterowania został wykonany z aluminium, w celu zapewnienia bardziej nobliwego wyglądu i wrażenia z użytkowania. WZMACNIACZ Niezwykle wysokiej jakości dyskretny wzmacniacz cyfrowy, wykorzystujący modulator LSI oraz doskonałej klasy komponenty Nawet pomimo tego, że wzmacniacz jest niezwykle smukły i ma jedynie 60mm wysokości, potrafi dostarczyć mocy 2 x 60W dzięki zastosowaniu wzmocnienia cyfrowego. Sercem wzmacniacza jest nowy modulator LSI YDA140 w dyskretnej konfiguracji. Wykorzystując obwód ciągłego wzmocnienia, pętli sprzężenia oraz zaawansowanych układów sprzężenia analogowego, osiąga niezwykłe charakterystyki dźwięku (np. zniekształcenia mniejsze niż 0.01%). Obwód ciągłego wzmocnienia rozwiązuje tradycyjny problem cyfrowej pętli wzmacniacza i zależności liniowej od zasilacza, gwarantując ogólne stabilne charakterystyki brzmieniowe. Wyjście cyfrowe jest wspomagane przez pętlę sprzężeniową, poprawiającą liniowość na stopniu wyjścia oraz układu modulatora. Zaawansowany obwód sprzężenia analogowego gwarantuje wysoki współczynnik tłumienia bez zależności od impedancji. Czystość sygnału jest również zagwarantowana przez użycie dużych, dedykowanych transformatorów mocy oraz kondensatorów, jednopunktowe uziemienie oraz obudowę, charakteryzującą się dużą stabilnością. Duże gniazda głośnikowe są pozłacane i posiadają separację kierunkową dla optymalnego połączenia i nawet przewód głośnikowy został wykonany specjalnie z myślą o tym systemie. Dyskretny cyfrowy układ wzmacniacza R-1330 (wzmacniacz w ) modulator LSI YDA140, dwa układy FET (góra, dół lewo) oraz pozłacane gniazda głośnikowe z separowaną kierunkowością (dół prawo). Stacja dokująca na panelu górnym Uniwersalna stacja dokująca została umieszczona na panelu górnym urządzenia. Gdy wzmacniacz znajduje się w trybie gotowości i gdy umieścisz odtwarzającego ipoda, wzmacniacz włączy się i będziesz mógł słuchać muzyki z kolumn głośnikowych. Urządzenie wyposażono w przycisk Play/Pause. Możesz operować ipodem za pomocą pilota zdalnego sterowania. Podczas używania ipoda, ładowane są jego baterie. Funkcja Pure Direct Funkcja Pure Direct poprawia czystość sygnału dźwiękowego poprzez zoptymalizowanie drogi sygnału i kontrolę wzmacniacza mocy tak, aby wykonywały tylko tyle pracy, ile to potrzeba. Tylny panel R-1330 (Wzmacniacz )

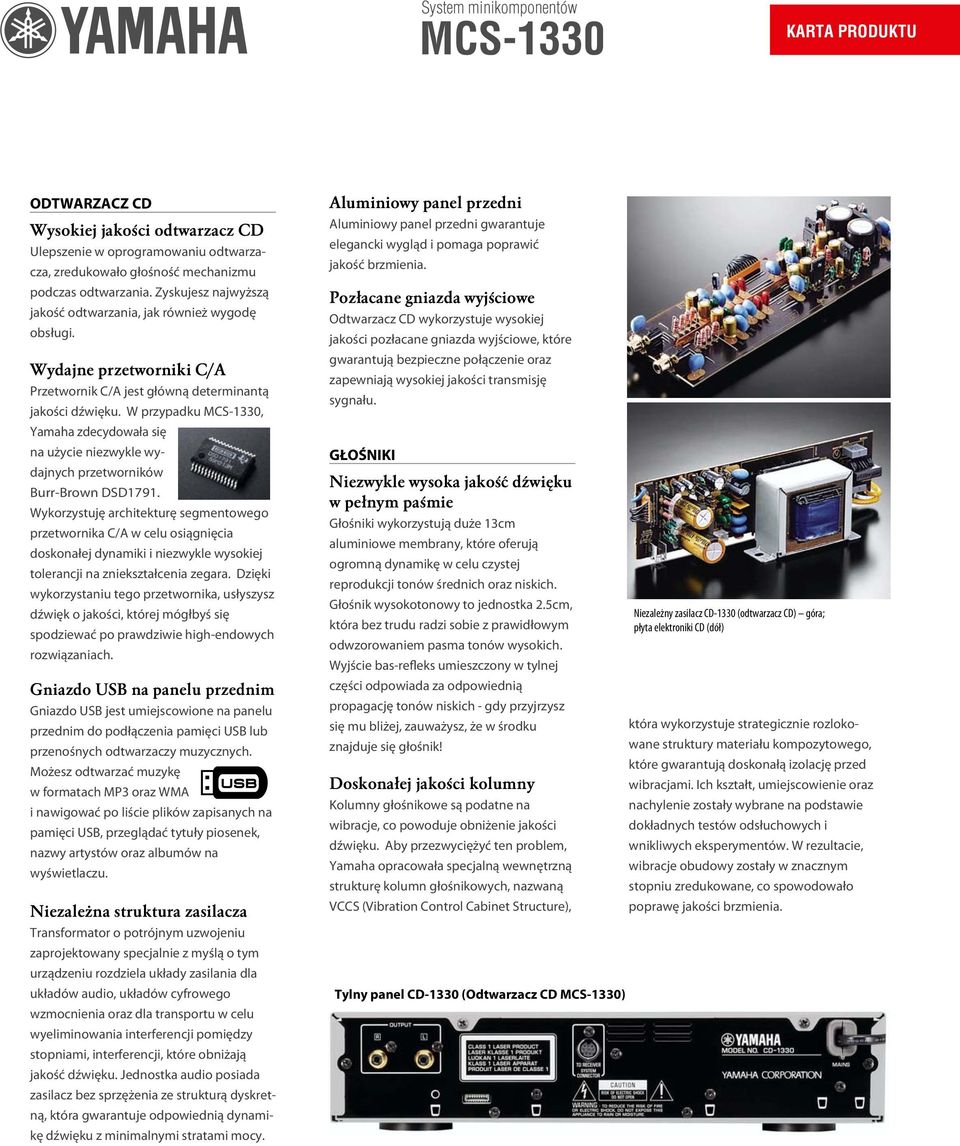

8 ODTWARZACZ CD Wysokiej jakości odtwarzacz CD Ulepszenie w oprogramowaniu odtwarzacza, zredukowało głośność mechanizmu podczas odtwarzania. Zyskujesz najwyższą jakość odtwarzania, jak również wygodę obsługi. Wydajne przetworniki C/A Przetwornik C/A jest główną determinantą jakości dźwięku. W przypadku, Yamaha zdecydowała się na użycie niezwykle wydajnych przetworników Burr-Brown DSD1791. Wykorzystuję architekturę segmentowego przetwornika C/A w celu osiągnięcia doskonałej dynamiki i niezwykle wysokiej tolerancji na zniekształcenia zegara. Dzięki wykorzystaniu tego przetwornika, usłyszysz dźwięk o jakości, której mógłbyś się spodziewać po prawdziwie high-endowych rozwiązaniach. Gniazdo USB na panelu przednim Gniazdo USB jest umiejscowione na panelu przednim do podłączenia pamięci USB lub przenośnych odtwarzaczy muzycznych. Możesz odtwarzać muzykę w formatach MP3 oraz WMA i nawigować po liście plików zapisanych na pamięci USB, przeglądać tytuły piosenek, nazwy artystów oraz albumów na wyświetlaczu. Niezależna struktura zasilacza Transformator o potrójnym uzwojeniu zaprojektowany specjalnie z myślą o tym urządzeniu rozdziela układy zasilania dla układów audio, układów cyfrowego wzmocnienia oraz dla transportu w celu wyeliminowania interferencji pomiędzy stopniami, interferencji, które obniżają jakość dźwięku. Jednostka audio posiada zasilacz bez sprzężenia ze strukturą dyskretną, która gwarantuje odpowiednią dynamikę dźwięku z minimalnymi stratami mocy. Aluminiowy panel przedni Aluminiowy panel przedni gwarantuje elegancki wygląd i pomaga poprawić jakość brzmienia. Pozłacane gniazda wyjściowe Odtwarzacz CD wykorzystuje wysokiej jakości pozłacane gniazda wyjściowe, które gwarantują bezpieczne połączenie oraz zapewniają wysokiej jakości transmisję sygnału. GŁOŚNIKI Niezwykle wysoka jakość dźwięku w pełnym paśmie Głośniki wykorzystują duże 13cm aluminiowe membrany, które oferują ogromną dynamikę w celu czystej reprodukcji tonów średnich oraz niskich. Głośnik wysokotonowy to jednostka 2.5cm, która bez trudu radzi sobie z prawidłowym odwzorowaniem pasma tonów wysokich. Wyjście bas-refleks umieszczony w tylnej części odpowiada za odpowiednią propagację tonów niskich - gdy przyjrzysz się mu bliżej, zauważysz, że w środku znajduje się głośnik! Doskonałej jakości kolumny Kolumny głośnikowe są podatne na wibracje, co powoduje obniżenie jakości dźwięku. Aby przezwyciężyć ten problem, Yamaha opracowała specjalną wewnętrzną strukturę kolumn głośnikowych, nazwaną VCCS (Vibration Control Cabinet Structure), Tylny panel CD-1330 (Odtwarzacz CD ) Niezależny zasilacz CD-1330 (odtwarzacz CD) góra; płyta elektroniki CD (dół) która wykorzystuje strategicznie rozlokowane struktury materiału kompozytowego, które gwarantują doskonałą izolację przed wibracjami. Ich kształt, umiejscowienie oraz nachylenie zostały wybrane na podstawie dokładnych testów odsłuchowych i wnikliwych eksperymentów. W rezultacie, wibracje obudowy zostały w znacznym stopniu zredukowane, co spowodowało poprawę jakości brzmienia.

9 Specyfikacja techniczna Wzmacniacz: R-1330 Minimalna moc wyjściowa RMS (6 Ω, 1 khz, 0,5% THD) 60 W + 60 W (20 khz LPF) Moc maksymalna (4 Ω, 1 khz, 0,7% THD) 70 W + 70 W (20 khz LPF) Moc maksymalna (6 Ω, 1 khz, 10% THD) 70 W + 70 W (20 khz LPF) Moc dynamiczna na kanał (8/6/4/2 Ω) 70 W/90 W/100 W/140 W Czułość wejścia / Impedancja (Phono MM) Maksymalny sygnał wejściowy (CD, etc., 1kHz, 0,5% THD) 2,8 V Pasmo przenoszenia (CD, 10 Hz 40 khz) ±3 db (CD) 3,5 mv/47 kω 200 mv/47 kω Całkowite zniekształcenia harmoniczne (1 khz, CD to Sp Out) 0,01% (10 W/6 Ω, 20 khz LPF) [IHF-A-Network, 20 khz LPF] Stosunek sygnał-szum (Phono MM, Input Shorted) 80 db (5 mv) (CD, Input Shorted) 100 db (200 mv) Odchylenie RIAA (Phono MM) ±1 db FM: Częstotliwość tłumienia przy 50dB (Mono, 1 khz, 100% Mod.) 2,8 µv (20,2 dbf) FM: Stosunek sygnał-szum (Mono / Stereo) 73 db / 70 db FM: Zniekształcenia harmoniczne (Mono / Stereo, 1 khz) 0,5% / 0,5% Wymiary (szer. x wys. x gł.) 300 x 67 x 336 mm Waga 5,8 kg Odtwarzacz CD: CD-1330 Pasmo przenoszenia CD 2 Hz 20 khz Zniekształcenia harmoniczne CD (1 khz) 0,003% Stosunek sygnał-szum CD 105 db Zakres dynamiki CD 100 db Poziom wyjścia CD (1 khz, O db) 2 ±0,3 V Wymiary (szer. x wys. x gł.) 300 x 67 x 310 mm Waga 3,8 kg Głośniki: NS-BP400 Głośnik basowy 13 cm Głośnik wysokotonowy 2,5 cm Nominalna moc wejściowa 60 W Maksymalna moc wejściowa 120 W Pasmo przenoszenia 50 Hz 30 khz Skuteczność 85 db/2,83 V/m Impedancja 6 Ω Wymiary (szer. x wys. x gł.) 176 x 310 x 330 mm Waga 5,9 kg / sztuka Który wygląd jest najlepszy? Zdecyduj sam! oferuje niezwykłą możliwość ustawienia go w różnych konfiguracjach tak, aby osiągnąć wygląd. który najbardziej odpowiada potrzebom. Głośniki są dostępne w kolorze czarnego lub białego lakieru fortepianowego oraz ciemnego drewna. Elektronika Wzmacniacz i odtwarzacz CD: kolor srebrny Głośniki: czarny lakier fortepianowy Wzmacniacz i odtwarzacz CD: kolor srebrny Głośniki: biały lakier fortepianowy Wzmacniacz i odtwarzacz CD: kolor srebrny Głośniki: kolor ciemnobrązowy dostępna jest w kolorze czarnym oraz srebrnym. Masz możliwość wyboru dowolnej powyższej kombinacji kolorystycznej. Przednie panele wzmacniacza oraz odtwarzacza także się różnią, w zależności od tego, które urządzenie postawisz na górze. Masz możliwość zdjęcia maskownic. Poeksperymentuj z odpowiednim ustawieniem lub zmień je, gdy przyjdzie Ci na to ochota. Wzmacniacz i odtwarzacz CD: kolor czarny Głośniki: czarny lakier fortepianowy Wzmacniacz i odtwarzacz CD: kolor czarny Głośniki: biały lakier fortepianowy Wzmacniacz i odtwarzacz CD: kolor czarny Głośniki: kolor ciemnobrązowy Technologia VCCS (system kontroli wibracji obudowy): dźwięk niezwykle klarowny w pełnym zakresie pasma Bez względu na jakość źródła muzycznego, wzmacniacza oraz głośników, wibracje obudów głośników wpływają niekorzystnie na dźwięk. Ograniczenie wibracji, w szczególności przy długich powierzchniach obudowy, staje się zatem kwestią niezwykle istotną. Dodając wewnętrzne wzmocnienia czy wytłumienia wcale nie przynosi pożądanego rezultatu: wpływa bowiem negatywnie na całe pasmo dźwięku, podczas gdy wibracje z reguły zniekształcają dźwięk w paśmie około 500Hz. Aby przezwyciężyć ten problem, Yamaha opracowała specjalną wewnętrzną strukturę kolumn głośnikowych, nazwaną VCCS (Vibration Control Cabinet Structure), która wykorzystuje strategicznie rozlokowane struktury materiału kompozytowego, które gwarantują doskonałą izolację przed wibracjami. Ich kształt, umiejscowienie oraz nachylenie zostały wybrane na podstawie dokładnych testów odsłuchowych i wnikliwych eksperymentów. W rezultacie, niepożądane wibracje zostały diametralnie ograniczone. Dźwięk, który usłyszysz z 13cm głośników niskotonowych oraz 2.5cm kopułek wysokotonowych nie jest ograniczany w żaden sposób przez obudowę, sprawiając, że głośniki te stają się klasą samą dla siebie. Możesz po nich oczekiwać niezwykłych możliwości. VCCS (Vibration Control Cabinet Structure) Port Bass-reflexu Strategicznie umiejscowiony kompozytowy materiał
