PRONAL prezentacja firmy i produktów

Transkrypt

1 PRONAL prezentacja firmy i produktów

2 2 Siedziba główna - Francja Fabryka w Tunezji Biuro handlowe oraz fabryka w Malezji Rok założenia 1961 Obrót w m euro Zatrudnienie w Obecność na świecie 3 siedziby/eksport do 90 krajów Liczba wyprodukowanych produktów > Zatwierdzenie ISO 9001:2008 EASA Part 21/G EASA Part 145 Produkty: Zbiorniki, Poduszki powietrzne, Poduszki podnoszące, Stopery, Kompensatory, Pływaki, Torby, Indywidualne projekty. Serwis: Badania, Design, Inżynieria, Montaż, Wsparcie, Trening, Konserwacja, Naprawy, Instalacja. Firma Pronal posiada własne laboratorium projektowe i testowe przy produkcji wykorzystywane są najwyższej jakości materiały, a cały proces gwarantuje produkt końcowy spełniający najwyższe wymagania klientów.

3 3 Kim jest PRONAL? Pronal oferuje idealnie przystosowane, kompleksowe rozwiązania, w zakresie pracy w warunkach polowych dla sił zbrojnych transport i utrzymanie paliwa, wody pitnej itp. Pronal oferuje elastyczne rozwiązania ograniczające ryzyko skażeń zapory i bariery przeciwskażeniowe (np. plamy ze środków chemicznych na akwenach wodnych) Pronal projektuje i produkuje elastyczne zbiorniki dla samolotów i helikopterów. Produkuje także poduszki podnoszące wszelkiego typu samoloty kwestie konserwacji i wsparcie akcji ratunkowej uszkodzonego samolotu. Zatwierdzone EASA PART 21 G, EASA PART 45 W porównaniu z tradycyjnymi rozwiązaniami, PRONAL oferuje innowacyjne i wysoce efektywne rozwiązania w wielu dziedzinach. Produkty występują w wersji standardowej (katalogowej), mogą też być dostosowane do indywidualnych potrzeb klienta Wsparcie akcji ratunkowej - Pronal stworzył gamę produktów i materiałów, które umożliwiają szybką i efektywną, a przy tym bezpieczną akcję ratunkową Pronal oferuje rozwiązania odnośnie konstrukcji, konserwacji oraz działalności związanej z produkcją: na lądzie i na wodzie, gazową, nuklearną i wiele innych

4 4 Poduszki powietrzne PRONAL Uszkodzony samolot, który powoduje znaczne przestoje na lotniskach musi zostać w sposób szybki usunięty z płyty lotniska w bezpieczne miejsce. W sytuacji gdy linie lotnicze nie biorą na siebie odpowiedzialności za usunięcie samolotu, operator lotniska może sam zadecydować o sposobie akcji ratunkowej. A zatem, każde lotnisko powinno posiadać plan działania w sytuacjach awaryjnych, wymagających szybkiego usunięcia samolotu, szczególnie w pobliżu dróg kołowania, pasów startowych, gate ów, wraz z listą potrzebnego sprzętu i personelu do przeprowadzenia takiej akcji. Pasażerowie, inne linie lotnicze, operatorzy lotniskowi i oczywiście właściciel uszkodzonego samolotu wszyscy cierpią z powodu takiej awarii. Zamknięcie dróg kołowania i pasów startowych powoduje zmniejszenie liczby lądujących i startujących samolotów, co przekłada się na znaczne straty dla lotniska i linii lotniczych. Wraz ze wzrostem wielkości i masy samolotów, kompleksowość akcji ratunkowej (podnoszenia, przenoszenia itp. samolotu) wzrosła. W związku z projektowaniem coraz to większych statków powietrznych, istniejący sprzęt ratunkowy, także musi zostać dostosowany do nowych potrzeb. Pronal z dumą może zaprezentować pierwszy na świecie system pneumatycznych poduszek do podnoszenia dużych samolotów!! Poduszki są w stanie unieść z łatwością samolot o wadze 60 ton!!!! Pronal posiada wieloletnie doświadczenie w produkcji takich poduszek, stosuje przy tym wulkanizację na gorąco (a nie klejenie materiału). Technikę to z powodzeniem wykorzystuje od 10 lat, tworząc poduszki zdolne do uniesienia samolotów o wadze 15, 25, 40, a teraz także 60 ton dostarcza także wszystkie sprzęty dodatkowe, wymagane przy akcji ratunkowej. Pronal oferuje także wiele opcji dodatkowych: serwis, treningi, konserwacja materiałów i sprzętu i wiele innych.

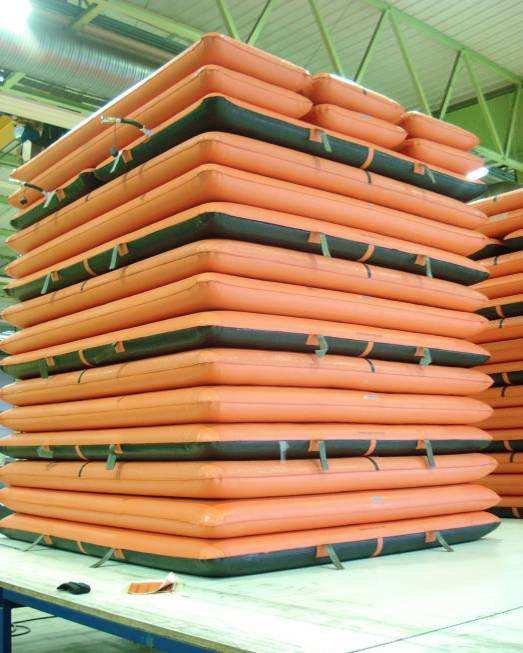

5 Poduszka do podnoszenia samolotów PRONAL na zdjęciu poduszka 40 ton. 5

6 6 Dostępne rodzaje poduszek podnoszących P.A.R.C. 5 ton P.A.R.C. 15 ton P.A.R.C. 25 ton P.A.R.C. 30 ton P.A.R.C. 40 ton P.A.R.C. 60 ton BASE 40 ton BASE 60 ton Rozmiar 1.4 x x 2.1 x x x x 2.80 x 2.24 x m 1.74 m m m m 4.46 m 4.72 m 1.74 m 3 przedziały przedziały przedziały (puste) 0.25 m 0.30 m 0.40 m 0.40 m 0.40 m 0.50 m 025 m 0.25 m 1.20 m 1.80 m 3.00 m 3.00 m 3.00 m 3.80 m 1.35 m 1.35 m standardowa Klasa samolotów Ilość wymaganych zestawów Panel sterujący Liczba rur powietrznyc h Fighter 1A 1B 1C 2A 2B 2C 3A 3B 3C 4B 4C 4D 4E 4F 1A -> 4D / / / Podłoże /6 - - Zestaw narzędzi Przyczepa / E 4F Dla wszystkich zestawów (poza zestawem 5 tonowym) górny przedział składa się z ośmiu indywidualnych komór perfekcyjnie dopasowujących się do budowy kadłuba samolotu.

7 7 Szczegółowe informacje i rodzaje poduszek podnoszących Pronal P.A.R.C. 5 ton Standardowa poduszka 5-tonowa P.A.R.C. składa się z 2 indywidualnych przedziałów składających się z 3 poduszek każdy, osiągając wysokość 1.2 metra po napełnieniu powietrzem. Rozmiar (puste) Długość 1440 mm 1200 mm Rozmiar (napełnione) Długość 1320 mm 1120 mm 1200 mm 0.5 bara 5 ton P.A.R.C. 15 ton Poduszka 15 tonowa składa się 3 niezależnych grup poduszek, i łącznie formuje system składający się z 14 nadmuchiwanych elementów, osiągając wysokość 1.8 metra. Maksymalna wysokość może zostać zwiększona do 3 metrów. Rozmiar (puste) Długość 2240 mm 1740 mm Rozmiar (napełnione) Długość 2000 mm 1500 mm 1800 mm 0.5 bara 15 ton Waga zestawu z 3 elementów 75 kg Waga zestawu z 8 elementów 80 kg Całkowita waga zestawu 15 tonowego 380 kg

8 8 P.A.R.C. 25 ton System 25 tonowy składa się z 5 niezależnych grup poduszek. Tworzą one zestaw 20 indywidualnych, nadmuchiwanych elementów, osiągając wysokość 3 metrów po nadmuchaniu. Rozmiar (puste) Długość 3000 mm 2100 mm Rozmiar (napełnione) Długość 2760 mm 1860 mm 3000 mm 0.5 bara 25 ton Waga zestawu z 3 elementów 125 kg Waga zestawu z 8 elementów 130 kg Całkowita waga zestawu 25 tonowego 630 kg P.A.R.C. 30 ton System 30 tonowy składa się z 3 niezależnych grup poduszek, które tworzą razem zestaw 20 indywidualnych, nadmuchiwanych elementów, osiągając wysokość 3 metrów po napełnieniu. Rozmiar (puste) Długość 2900 mm 2600 mm Rozmiar (napełnione) Długość 2640 mm 2300 mm 3000 mm 0.5 bara 30 ton Waga zestawu z 3 elementów 145 kg Waga zestawu z 8 elementów 155 kg Całkowita waga zestawu 30 tonowego 735 kg

9 9 P.A.R.C. 40 ton Zestaw 40 tonowy, składa się z 5 niezależnych grup poduszek, tworzących zestaw 20 indywidualnych, nadmuchiwanych elementów, osiągając wysokość 3 metrów po napełnieniu. Rozmiar (puste) Długość 4600 mm 2100 mm Rozmiar (napełnione) Długość 3440 mm 1800 mm 3000 mm 0.5 bara 40 ton Waga zestawu z 3 elementów 185 kg Waga zestawu z 8 elementów 195 kg Całkowita waga zestawu 40 tonowego 935 kg

10 10 P.A.R.C. 60 ton Zestaw 60 tonowy składa się z 5 niezależnych grup poduszek, tworząc łącznie zestaw 24 indywidualnych, nadmuchiwanych elementów osiągając wysokość 3.80 metra po napełnieniu. Maksymalna wysokość może zostać zwiększona do 4 metrów. dostępne są także wersje: 4000 mm wysokości oraz 4200 mm. Rozmiar (puste) Długość 4460 mm 3300 mm Rozmiar (napełnione) Długość 4420 mm 3060 mm 3800 mm 0.5 bara 60 ton Waga zestawu z 3 elementów 186 kg Waga zestawu z 2 elementów 280 kg Waga zestawu z 8 elementów 300 kg Całkowita waga zestawu 40 tonowego 1792 kg BAZY Pod poduszki 40 i 60 tonowe sugeruje się stosowanie specjalnie skonstruowanych baz. Każda baza składa się z 3 elementów wykonanych w specjalnej technologii, tak aby utrzymywały stabilność, całkowita wysokość wynosi 1.35 m. Maksymalnie można ułożyć 2 zestawy, jeden na drugim. BASE 40 Wszystkie elementy są ze sobą połączone. Specjalne połączenia utrzymują bazę stabilnie na podłożu. Rozmiar (puste) Długość 4720 mm 2800 mm Rozmiar (napełnione) Długość 4480 mm 2560 mm 1350 mm 0.5 bar 40 ton

11 11 BASE 60 Wszystkie elementy są ze sobą połączone. Specjalne połączenia utrzymują bazę stabilnie na podłożu. Rozmiar (puste) Długość 5100 mm 3900 mm Rozmiar (napełnione) Długość 4860 mm 3660 mm 1350 mm 0.5 bar 60 ton Opcje dodatkowe Podłoże umieszczane pomiędzy poduszkę, a powierzchnie, na której ona stoi. Podłoże wykonane jest z materiału PVC 350 dan/5 cm. Podłoże musi zostać umieszczone pomiędzy poduszkę, a ziemie aby uniknąć: - ryzyka zniszczeń gumowej powierzchni poduszek na skutek działania środków chemicznych, - niepotrzebnego czyszczenia poduszek, - ryzyka zniszczeń powierzchni poduszek, - ścierania.

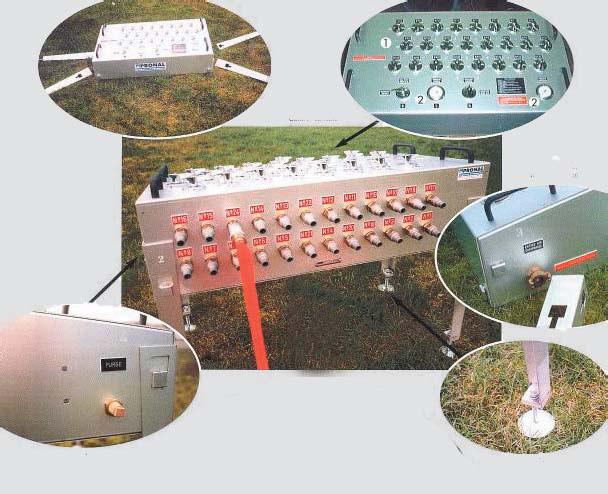

12 12 Panel sterujący Panel sterujący składa się z: - aluminiowej obudowy, - 4 wykręcanych podstawek i 4 uchwytów do transportowania, - panelu przedniego wraz z dwoma manometrami, - strony z połączeniami wraz z ¾ złączem do szybkiego rozłączenia, - połączenia RMI z przodu, - zaworu do napełniania powietrza, - zaworu do spuszczania powietrza. Panel sterujący pakowany jest w drewnianą skrzynie: Waga netto: 40 kg Waga całkowita: 115 kg. Połączenie i kompresor Regulacja ciśnienia Bezpieczeństwo Zawór doprowadzający powietrze zaworu Zalecane ciśnienie pracy +/- 7 barów / 100 Psi 7 barów > 0.5 bara 2 bary / 29 Psi 0-10 barów / Psi 1 bar / 14 Psi 0.5 bara / 7 Psi

13 13 Zabezpieczająca mata piankowa 15 mm grubości mata piankowa musi zostać rozłożona na najwyższym piętrze zestawu poduszek. Mata wygładza wszelkie ewentualne nierówności kadłuba (wklęśnięcia, śrubki, nierówności itp.). Mata zbudowana jest z gumy syntetycznej (etylenowopropylenowej). Materiał jest odporny na ozon, tlen i paliwa, a także na różnorodne warunki atmosferyczne. Dodatkowo, materiał z którego jest stworzona warstwa, jest wysoce elastyczny i utrzymuje swój kształt. Pneumatyczne połączenie poduszek Pneumatyczne połączenie poduszek składa się z: Gumowej rury, długość 0.2 metra, Gwintu ¾, Samouszczelniającego łącznika Stäubli RMI. Połączenie jest domyślnie przyłączone do poduszek, toteż możliwe jest szybkie połączenie z panelem sterującym. Zestaw narzędzi Zestaw narzędzi spakowany jest w czarną, plastikową walizkę wyścieloną pianką. SERWIS P.A.R.C. Pronal służy pomocą w zakresie: - pomocy na miejscu, - treningów, - inspekcji i rozszerzonej gwarancji, - konserwacji i naprawy.

14 14 Otwarte zbiorniki do przechowywania wody dla ochrony przeciwpożarowej Rozmiary od 1000 litrów (265 galonów US) do litrów (5280 galonów US). Elastyczne zbiorniki do roztankowywania samolotów przed użyciem systemu poduszek P.A.R.C. Rozmiary od 1000 litrów (265 galonów) do litrów ( galonów US).
