OPUS AEROPRIME Q Instrukcja obsługi PL

Transkrypt

1 OPUS AEROPRIME Q Instrukcja obsługi PL Instrukcja obs ugi/ U OPUS Instrukcja AEROPRIME Q PL Instrukcja obsługi

2 1 ZASADY BEZPIECZEŃSTWA Przed użyciem zapoznaj się z poniższą instrukcją i zachowaj ją do wykorzystania w przyszłości. Nieprzestrzeganie zawartych w instrukcji ostrzeżeń może doprowadzić do porażenia prądem elektrycznym, pożaru oraz powstania poważnych obrażeń. Elementy opakowania takie jak folie należy trzymać poza zasięgiem dzieci. Istnieje ryzyko uduszenia się. Urządzenie, którego dotyczy poniższa instrukcja należy obsługiwać wyłącznie w sposób w niej podany i zgodnie z nią. Użytkowanie w sposób niezgodny z instrukcją obsługi może doprowadzić do poważnych obrażeń. Aby wykluczyć ryzyko pożaru, porażenia prądem elektrycznym oraz ryzyko obrażeń ciała, korzystając z urządzeń elektrycznych należy zawsze zachować podstawowe środki ostrożności. Należy zapoznać się z instrukcją przed przystąpieniem do obsługi urządzenia. Urządzenie należy podłączyć do odpowiedniego gniazdka zobacz dane na tabliczce znamionowej. Przewód zasilający należy poprowadzić w taki sposób aby znajdował się poza obszarem ruchu. Przewodu nie należy kłaść pod dywanami, meblami czy innymi urządzeniami, w pobliżu kaloryferów, grzejników lub na ogrzewanej podłodze. Urządzenia nie należy użytkować w pobliżu wody, nie zanurzać w wodzie lub innych cieczach. Dzieci nie są w stanie rozpoznać zagrożeń związanych z użytkowaniem urządzeń elektrycznych. Z tego powodu należy zawsze nadzorować dzieci znajdujące się w pobliżu tego urządzenia. Należy zawsze odłączyć oczyszczacz powietrza od gniazda zasilającego przed jego przeniesieniem, czyszczeniem lub wymianą filtra lub gdy urządzenie jest nieużywane przez dłuższy czas. Podczas odłączania urządzenia od zasilania należy zawsze ciągnąć za wtyczkę, nigdy za przewód zasilający. NIE WOLNO wrzucać lub wsadzać żadnych przedmiotów do otworów wentylacyjnych. NIE WOLNO eksploatować urządzenia z uszkodzonym przewodem zasilającym, gdy zostało uszkodzone lub upuszczone. W każdej z opisanych sytuacji należy niezwłocznie wyłączyć urządzenie i skontaktować się z autoryzowanym serwisem. Urządzenie zostało przeznaczone do użytku domowego. Użytkowanie tego urządzenia w sposób niezgodny z przeznaczeniem oraz instrukcją obsługi może spowodować pożar, porażenie prądem elektrycznym lub obrażenia ciała. NIE WOLNO użytkować urządzenia na zewnątrz budynku. NIE WOLNO umieszczać żadnych przedmiotów na urządzeniu. NIE WOLNO blokować otworów wentylacyjnych. Nie wolno ustawiać urządzenia na miękkiej powierzchni, na której istnieje ryzyko wywrócenia się urządzania i zablokowania otworów wentylacyjnych. NIE WOLNO samodzielnie naprawiać lub modyfikować urządzenia. Wszystkie czynności serwisowe nieopisane w instrukcji powinny być wykonane wyłącznie przez wykwalifikowany serwis. Próba samodzielnej naprawy lub modyfikacji spowoduje utratę gwarancji. 2

3 OPUS AEROPRIME Q Instrukcja obsługi PL 2 OPIS URZĄDZENIA Wylot powietrza Filtr 3 w 1 (filtr wstępny, filtr z węglem aktywnym, filtr HEPA) Panel dotykowy Zespół główny Lampa UV-C Pokrywa przednia SYSTEM OCZYSZCZANIA POWIETRZA Nowy system oczyszczania powietrza poprawia jakość powietrza w pomieszczeniach. Wielopoziomowy proces czyszczenia obejmuje połączenie filtra HEPA wyłapującego alergeny oraz filtra z węglem aktywnym usuwającego nieprzyjemne zapachy. Technologia oparta o światło ultrafioletowe (UV-C) poszerza zakres niszczenia drobnoustrojów chorobotwórczych. FILTR WSTĘPNY: Wstępnie wyłapuje cząstki pyłów i alergenów. FILTR Z WSADEM WĘGLA AKTYWNEGO: Absorbuje formaldehydy, benzen i inne szkodliwe gazy. FILTR HEPA: Wyłapuje pył, dym, pyłki roślin i inne alergeny. ŚWIATŁO UV-C: Niszczy mikroorganizmy, takie jak drobnoustroje, wirusy, bakterie i grzyby. 3

4 JONIZATOR: Ujemne jony poprawiają jakość powietrza przez łączenie się z pyłem lub reagowanie z cząsteczkami powodującymi nieprzyjemne zapachy osadzonymi na ścianach. Bardzo wiele ujemnych jonów występuje w naturalnych otoczeniach takich jak wodospady lub lasy. W tym przypadku ujemne jony zbliżają jakość powietrza w pomieszczeniu do środowiska naturalnego. 3 INSTRUKCJA UŻYTKOWANIA PRZED URUCHOMIENIEM OCZYSZCZACZA POWIETRZA: 1. Ostrożnie wyjmij oczyszczacz powietrza z pudła i worka plastikowego. 2. Wybierz stabilne, poziome i płaskie miejsce do ustawienia oczyszczacza. * Dla potrzeb zapewnienia prawidłowego przepływu powietrza, ustaw urządzenie w odległości co najmniej 30 cm od ścian i mebli. * Sprawdź, czy żadna z kratek wentylacyjnych nie jest zablokowana. 3. Przed użyciem wyjmij filtr, a następnie zdejmij i usuń worki plastikowe. 4. Podłącz przewód zasilający do gniazdka elektrycznego. UWAGA: Przy przenoszeniu oczyszczacza powietrza należy zawsze podnosić urządzenie korzystając z uchwytu do przenoszenia, umieszczonego z tyłu. 4

5 4 UŻYTKOWANIE OCZYSZCZACZA POWIETRZA Ten prz 1. PRZYCISK POWER/UV-C/ION (Zasilanie/UV-C/Ion) Ten przycisk należy nacisnąć w celu włączenia lub wyłączenia urządzenia. Pierwsze naciśnięcie włączone zasilanie, UV - wyłączone, jonizator - wyłączony. Drugie naciśnięcie włączone zasilanie, UV - włączone, jonizator - włączony. Trzecie naciśnięcie włączone zasilanie, UV - wyłączone, jonizator - wyłączony. Czwarte naciśnięcie wyłączone zasilanie. Uwaga: Należy nacisnąć i przytrzymać przycisk przez 5 sekund w celu zresetowania wymiany filtra. 2. PRZYCISK SPEED (Prędkość) Prędkość wentylatora urządzenia może być regulowana podczas jego użytkowania (L/I M/II H/III). Każde naciśnięcie przycisku powoduje przełączenie prędkości obrotowej z L (niska) na M (średnia) i kolejno na H (wysoka). 3. PRZYCISK TIMER (Wyłącznik czasowy) 1. Przez naciśnięcie tego przycisku można ustawić czas działania oczyszczacza dla okresów czasu wynoszących 2 godziny, 4 godziny i 8 godzin z automatycznym 1) zatrzymaniem po upływie wybranego czasu działania urządzenia. 2. Należy nacisnąć przycisk timer w celu wybrania wymaganego czasu działania. Lampka wskażnikowa wskazuje automatycznie pozostały czas działania urządzenia. 3. W celu wybrania trybu ciągłego działania, należy powtarzać naciskanie przycisku tak długo, aż światło wskaźnika przestanie świecić. Uwaga: Gdy urządzenie nie jest używane, należy je wyłączyć i odłączyć przewód zasilający. 5 INSTALOWANIE I DEMONTAŻ FILTRA WSKAŹNIK WYMIANY FILTRA Ciągłe miganie lampki POWER (zasilanie) wskazuje, że nadszedł czas, aby wymienić

6 1. Otwórz przednią pokrywę od strony jej górnej krawędzi. 2. Wyjmij filtr przez pociągnięcie za dwie taśmy. 3. Włóż nowy filtr do urządzenia. Sprawdź taśmy na filtrze w celu właściwego kierunku instalacji. 4. Zamocuj ponownie filtr wstępny w urządzeniu. 5. Zamocuj ponownie pokrywę przednią urządzenia i bezpiecznie zatrzaśnij ją we właściwym położeniu. 6. Naciśnij i przytrzymaj przez 5 sekund przycisk ZASILANIE/UV-C w celu zresetowania wskaźnika wymiany filtra. 6 CZYSZCZENIE I KONSERWACJA FILTRA ZŁOŻONEGO Oczyszczacz powietrza powinien być czyszczony co najmniej raz na trzy miesiące, a filtr wstępny i filtr z węglem aktywnym, zamocowane do filtra HEPA od zewnątrz, powinny być czyszczone co miesiąc. Częstsze czyszczenie może być wymagane zależnie od warunków środowiskowych. FILTRY Należy czyścić przy użyciu końcówki odkurzacza. W ten sposób zostanie usunięty brud i kurz. Przód (Filtr Wstępny i Filtr z Węglem Aktywnym Tył (Filtr HEPA) 6

7 OPUS AEROPRIME Q Instrukcja obsługi PL UWAGA: - Tylko filtr wstępny Extra (Extra Pre-filter) można myć. Należy sprawdzić, czy filtr wstępny jest suchy przed ponownym zamocowaniem go w urządzeniu. - Zestaw filtrów (Combination Filter) stanowi jeden system filtrujący. Poszczególne warstwy stanowią: filtr wstępny, filtr z węglem aktywnym i filtr HEPA. WYMIANA LAMPY UV 1. Otwórz pokrywę lampy UV przy użyciu śrubokrętu. 2. Wyjmij ostrożnie lampę UV z uchwytu i odłącz wtyk łącznika. 3. Podłącz nową lampę do łącznika i zamocuj ostrożnie lampę w uchwycie. Uwaga: Nie wolno patrzeć bezpośrednio na pracującą lampę UV. OSTRZEŻENIA DOTYCZĄCE KONSERWACJI Do wycierania zewnętrznej powierzchni urządzenia należy używać czystej, suchej i miękkiej szmatki. UWAGA: NIE WOLNO wsadzać żadnych obcych przedmiotów lub palców do wnętrza urządzenia. UWAGA: NIE WOLNO używać benzyny, nafty, rozcieńczalnika, ostrych środków czyszczących, alko holu oraz innych rozpuszczalników na zewnątrz i/lub wewnątrz urządzenia podczas jego czyszczenia, gdyż spowodują one uszkodzenie oczyszczacza. 7 MINIPRZEWODNIK DOTYCZĄCY USUWANIA USTEREK Przed wykonaniem poniższych czynności należy urządzenie odłączyć od zasilania. 7

8 Niewystarczający przepływ powietrza. Urządzenie nie działa. Nadmierny hałas. Sprawdzić czy filtry są czyste. Sprawdzić, czy nie ma jakichś przeszkód na wlocie i wylocie powietrza. Sprawdzić zasilanie oraz bezpieczniki elektry czne. Sprawdzić czy przednia pokrywa jest mocno zatrzaśnięta i w prawidłowym położeniu. Sprawdzić, czy filtr jest mocno zamocowany w swoim właściwym położeniu. Sprawdzić, czy jakieś obce przedmioty nie stykają się z wentylatorem. Filtr może być zatkany i wymaga wymiany. Piankowe uszczelki zostały założone nieprawidłowo. Nierówne ustawienie urządzenia. 8 DANE TECHNICZNE Zasilanie: V AC, Hz Moc:...55 W Poziom hałasu:...30 / 45 / 55 db Światło ultrafioletowe (UV), długość fali: nm Żywotność lampy:...ok godzin Sugerowana powierzchnia pomieszczenia...20 do 35 m 2 Waga netto:...4,4 kg Waga brutto:...5,2 kg Wymiary (W x S x G): x 323 x 185 mm Przepływ powietrza:...78 / 178 / 270 m 3 /h Zużyty sprzęt oznakowany niniejszym symbolem nie może być umieszczany i usuwany łącznie z innymi odpadami, w tym odpadami komunalnymi. Obowiązkiem użytkownika jest przekazanie zużytego produktu do punktu zbiórki w celu recyklingu odpadów powstałych ze sprzętu elektrycznego i elektronicznego. Właściwa segregacja i selektywna zbiórka odpadów zużytego sprzętu zmniejsza negatywne oddziaływanie substancji niebezpiecznych, które mogą się w nim znajdować, na środowisko naturalne i zdrowie człowieka. W celu uzyskania bardziej szczegółowych informacji dotyczących utylizacji zużytego sprzętu prosimy skontaktować się z przedstawicielem władz lokalnych, dostawcą usług utylizacji odpadów lub punktem sprzedaży, gdzie nabyto produkt. Zapewniając prawidłową utylizację sprzętu pomagamy chronić środowisko naturalne OPUS Sp. z o.o. ul. Toruńska Gliwice Poland 8

9 OPUS AEROPRIME Q User guide GB Instrukcja obs ugi/ U OPUS AEROPRIME Q User guide

10 1 Health and safety instruction READ AND SAVE THESE INSTRUCTIONS AND WARNINGS Warning Failure to comply with the warnings listed below may result in an electric shock or serious injury. Please keep packaging material, such as foils, away from children and animals! (Danger of suffocation). This product should be used only in accordance with the specifications outlined in this manual. Usage other than what has been specifired here may result in a serious injury. When using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electric shock and injury to people, read carefully all of the following before using the appliance: Do not attempt to override safety feature. To avoid a fire or an electric shock hazard, plug the appliance directly into an AC electrical socket in the wall of the correct voltage. Keep the cable away from where people walk all the time. To avoid a fire hazard, NEVER put the cable under rugs, carpets or near electric heat, radiator, stoves or heated floors without protection. To protect against electrical hazards, DO NOT submerge in water or other liquids. DO NOT use near water. Children cannot recognize hazards associated with the usage of electrical appliances, for this reason, always supervise children when they are near the unit. Always unplug the air purifier before moving or, opening the grill, changing filters, cleaning or whenever the air purifier is not in use. DO NOT remove the plug from the socket or move it by pulling the cable. DO NOT drop or insert any object into any openings. DO NOT route the cable under furniture, appliances or where it can be tripped over. DO NOT operate the appliance with a damaged cable, plug, if the fan fails to rotate, after any malfunction, if it has been dropped or damaged in any way. Call the Customer Service for assistance. Use appliance only for its intended use as described in this manual. Any other use not recommended by the manufacturer may cause fire, electric shock or injury to people. DO NOT use outdoors. DO NOT place anything on top of the unit. DO NOT block the air openings, grills/outlets or place on a soft surface such as a bed, sofa, fluffy carpets or rugs, as this could cause the unit to tip over, blocking the air intake, outlet openings. DO NOT attempt to repair, adjust any electrical or mechanical functions on this unit. Doing so will void your guarantee. The inside of the unit contains no serviceable parts. All servicing should be performed by qualified personnel only. Warning To reduce the risk of fire or electric shock, do not use this unit with any solid-state speed control device, only plugged in to an electrical socket 10

11 2 PRODUCT LAYOUT OPUS AEROPRIME Q User guide GB Air outlet 3 in 1 filter(pre-filter, Activated Carbon filter, HEPA filter) Touch panel Main unit AIR CLEANING SYSTEM UV-C lamp Front cover Improve your indoor air quality with your new Air Cleaning System. Multiple levels of cleaning include a combination HEPA filter that captures allergens, and Activated Carbon filter to remove odours. UV-C light technology enhances germ-killing. PRE-FILTER: Captures initial dust and allergen particles. ACTIVATED CARBON FILTER: Absorbs formaldehyde, benzene and other noxious gas. HEPA FILTER: Captures dust, smoke, pollen and other allergens. UV-C LIGHT: Destroys micro-organisms such as germs, viruses, bacteria and fungi spores. 11

12 3 OPERATING INSTRUCTIONS BEFORE OPERATING THE AIR PURIFIER: 1. Carefully remove the air purifier from the box and plastic bag. 2. Select a firm, flat and level location for the air purifier to stand on. *For the correct air flow, locate the unit at least 25 cm from any wall or piece of furniture. *Make sure none of the grills are blocked. 3. Before switching ON, remove the filters from inside, and take them out of the plastic bags and discard safely. 4. Plug the power cable into a power socket of the correct voltage AC see technical data. IMPORTANT When moving the air purifier, always lift the unit by the carrying handle located on back. 4 OPERATING THE AIR PURIFIER 1. POWER/UV-C/ION BUTTON: First touch: the power comes on and a Blue LED lights up. Second touch: turns the UV with ionizer on and a 2nd blue LED lights up. Third Ten prz touch: turns the UV with ionizer off and the 2nd blue LED goes off. Fourth touch: turns all functions and the power off. All Blue LEDS go off. Important notice: touch and hold the button for 5 second to reset filter replacement. 2. SPEED BUTTON: The fan speed of the unit can be adjusted when the unit is in operation. Each time that you press on the SPEED button. 3. TIMER BUTTON: Air purifier will automatically turn off after: 2, 4 and 8 hours when the time 3 has elapsed. First 1) touch: for 2 hours. Blue LED on under 2h Second touch: for 4 hours Blue LED on under 4h 12

13 OPUS AEROPRIME Q User guide Third touch: for 8 hours Blue LED on under 8 h Forth touch: turns the timer off. All blue LED`s are off. To turn off during any time cycle keep touching until all the blue LED`s go off. GB 5 INSTALLING & REMOVING FILTERS FILTER REPLACE INDICATOR When the POWER light is flickering continuously this indicates that it is time to replace the filter. Replace the filter according to the instructions then touch the POWER/UV-C button and hold for 5 seconds to reset the system. The light will stop flickering. *Combination Filter will last approximately 6 months. 1. Open the front cover from the bottom. 2. Remove the combination filter by pulling the two tags. 3. Insert new Combination Filter into the unit. Check the strips are on the outside of the filter to ensure for correct direction and installation of the filter. 4. Reattach the extra Pre-filter to the Combination Filter. 5. Reattach the front cover of the unit and securely lock into place. 6. Touch and hold POWER/UV-C Button for 5 seconds to reset the Filter Change indicator. 6 CLEANING & MAINTAINING THE COMBINATION FILTER The air purifier should be cleaned at least every six months and the outer Pre Fibre and Activated Carbon filter which is attached to the HEPA filter, should be cleaned every month. More frequent cleaning may be required depending on how bad the environmental conditions are. FILTERS Cleaning can be done by using the brush attachment on, with your vacuum cleaner. This will remove most of the grime and dirt. 13

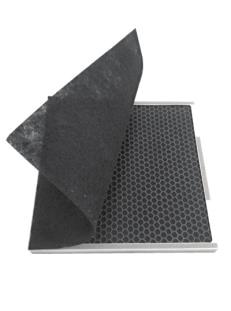

14 Front Pre fiber & Activated carbon filter Back(HEPA filter) NOTE: - Only the Pre fibre filter is washable, make sure it is dry before refitting it on the activated carbon filter then to the HEPA filter. - The Combination Filter is a one filter system. The multiple layer filters is made up of, fibre, Activated Carbon and HEPA Filters. UV LAMP RPLACEMENT 1. Open the UV lamp cover by removing the screws with a Philips screw driver. 2. Remove the UV lamp from the holder carefully and unplug the cable. 3. Connect the new UV lamp to the cable, fit back the lamp in the holder carefully. 4. Screw the cover back on. Note: Do not look at the working UV lamp directly. HAZARD. MAINTENANCE CAUTION CAUTION: Use a clean dry soft cloth to wipe the external surface of the unit. DO NOT PUT: any foreign objects or your fingers inside of the unit. DO NOT USE: Petroleum, Alcohol, Solvent based or commercial cleaners for cleaning, as they will damage the unit. Use domestic household cleaning product. Always unplug the unit when cleaning or doing maintenance. 7 TROUBLESHOOTING GUIDE Before carrying out any of the following service checks, unplug the unit from the mains power. 14

15 OPUS AEROPRIME Q User guide GB Insufficient air flow. Unit will not start. Excessive noise. Check that the filters are clean. Check for any obstructions in or on air inlet and outlet. Check the power supply and electric fuses. Check that the Front Cover is looked firmly in place. Check that the Filter is firmly in place. Check for any foreign objects, that maybe touching the fan. The filter may be clogged and ready for replacement. The foam sealing gaskets have been installed incorrectly. Uneven floor not standing firmly. 8 TECHNICAL SPECIFICATIONS Rated Voltage: V AC, Hz Rated Power :...55 Watts Noise Level :...30 (LOW) / 45 (MEDEM) / 55 (HIGH) db UV Light: Wavelength: nanometers Lamp life:...approx. 20,000 hours Recommended room area...20 to 35 m 2 Net weight: kg Gross weight: kg Dimensions :...H 410 x W 323 x D 185 mm Air Flow:...78 / 178 / 240 per m 3 /h Equipment and products marked with this symbol cannot be deposed together with normal or municipal waste. The user is required to take their used product to a collection point for recycling of waste electrical and electronic equipment. Proper segregation of used equipment reduces the negative impact of hazardous substances that may be in there, in to the environment which could impact, human and wild life health. For more detailed information concerning the disposal of used equipment, please contact your local authority, waste disposal service or the point of sale where you purchased the product. By ensuring proper disposal of equipment we are helping to protect the environment, humanity and wild life health OPUS Sp. z o.o. ul. Toruńska Gliwice Poland 15
