LABORATORIUM TERMODYNAMIKI ĆWICZENIE NR 3 L3-1

Transkrypt

1 L3-1

2 L3-2

3 L3-3

4 L3-4

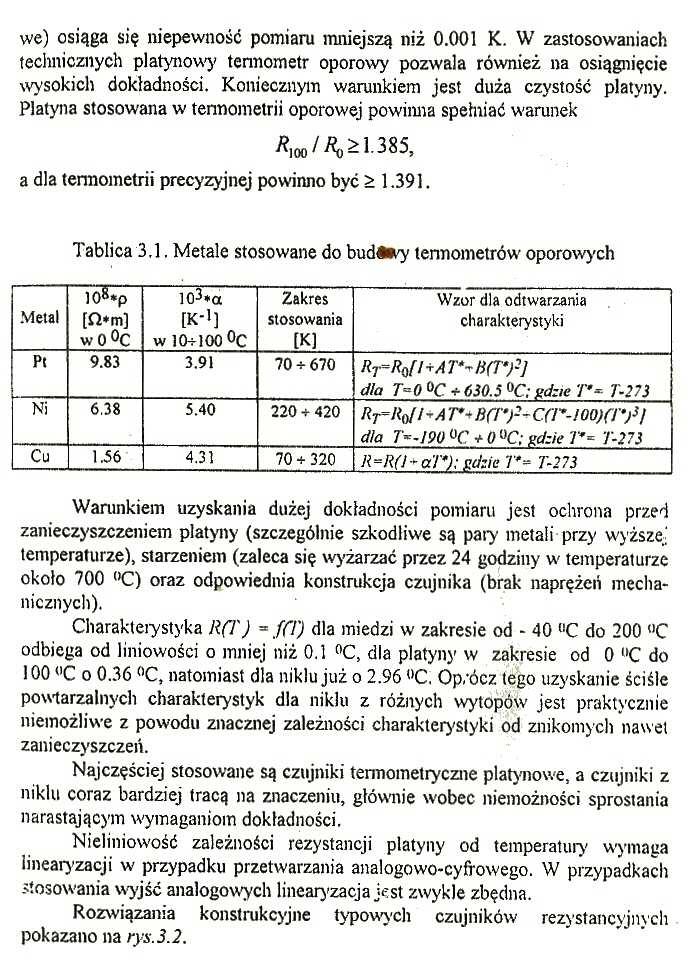

5 L3-5

6 L3-6

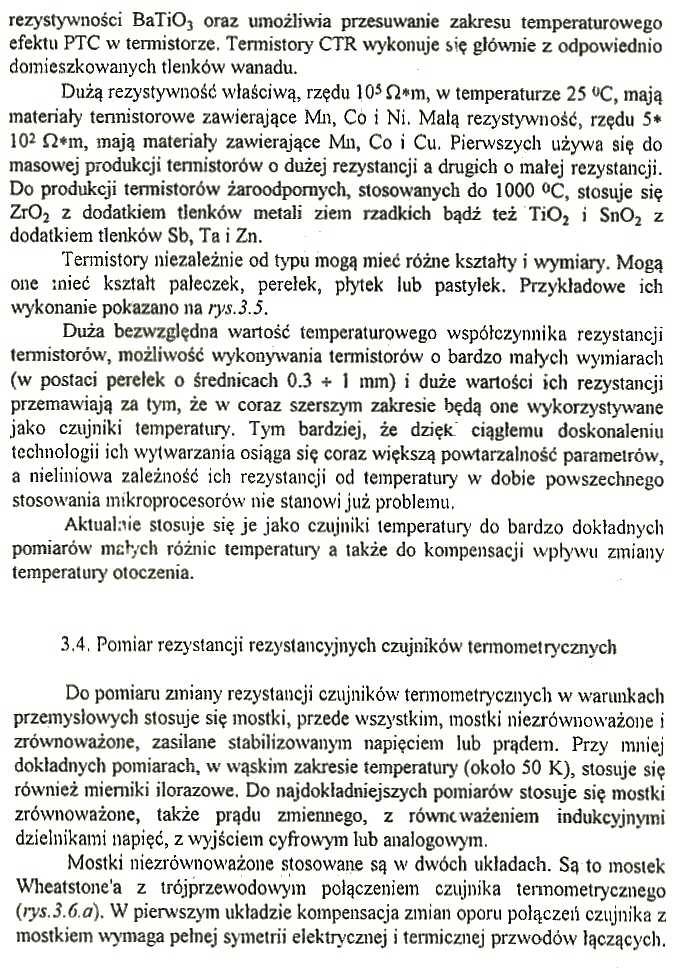

7 L3-7

8 L3-8

9 L3-9

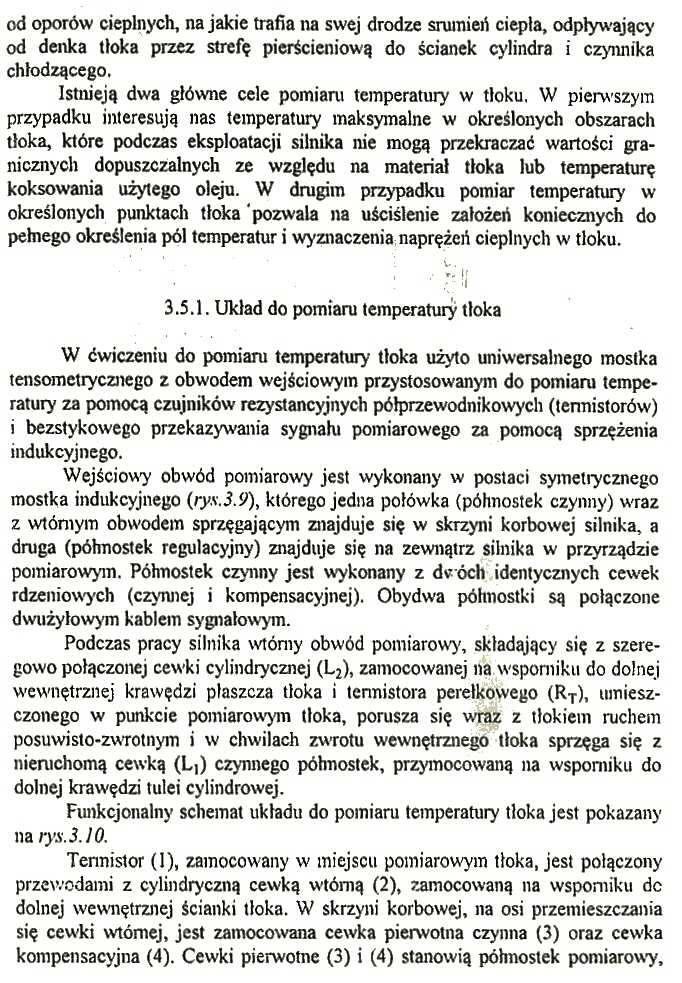

10 L3-10

11 L3-11

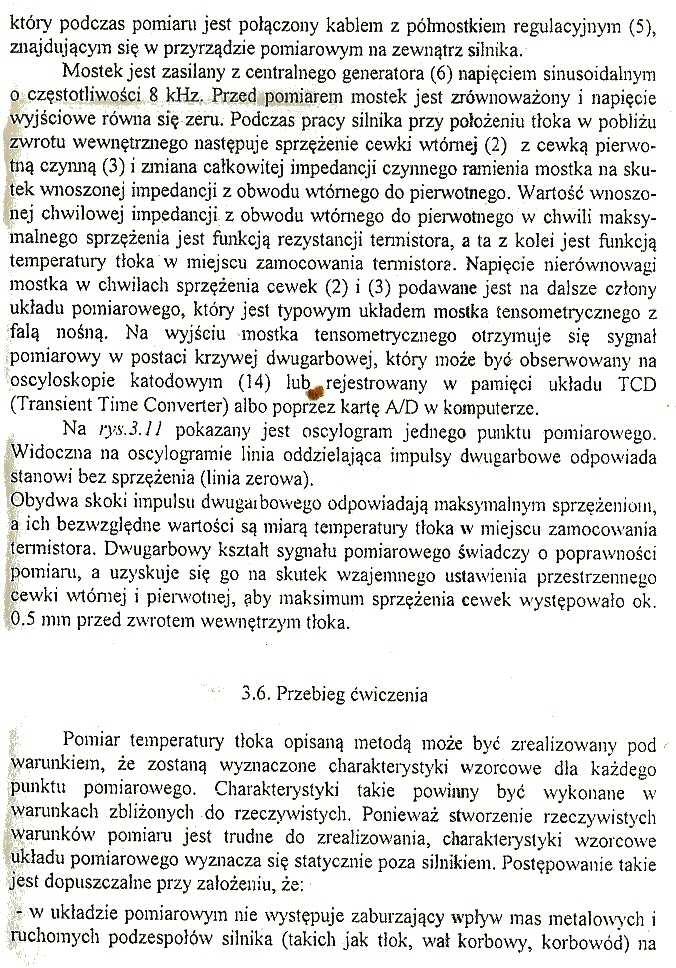

12 L3-12

13 L3-13

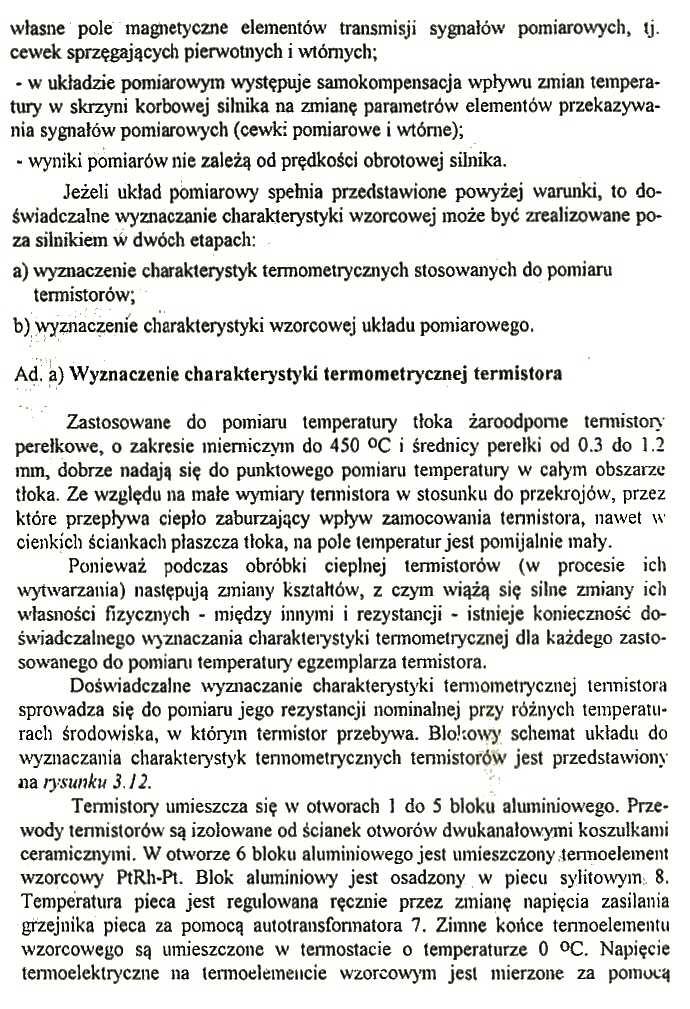

14 L3-14

15 L3-15

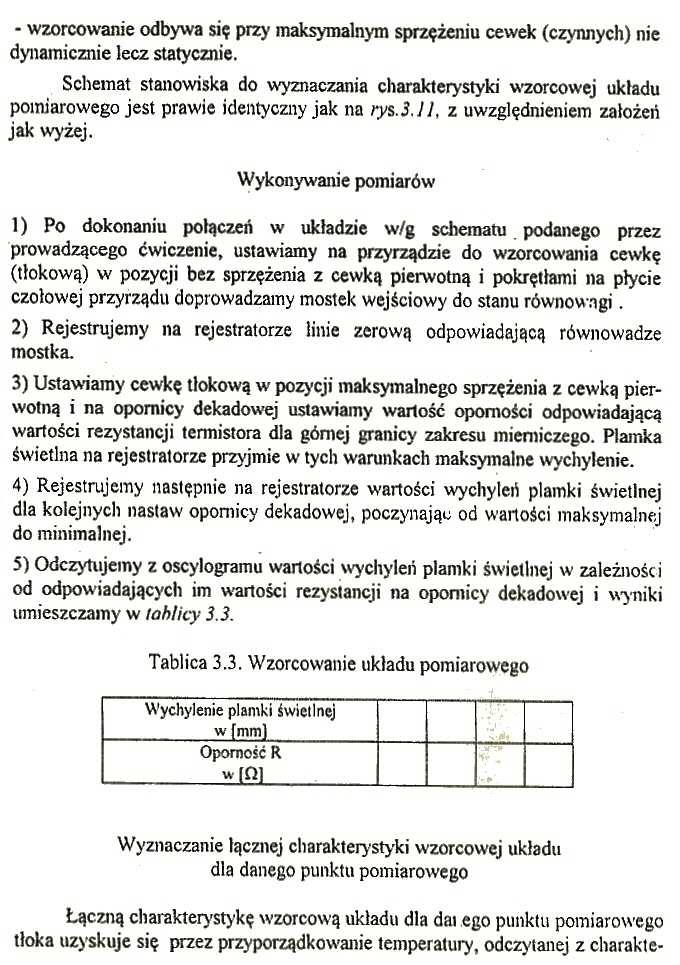

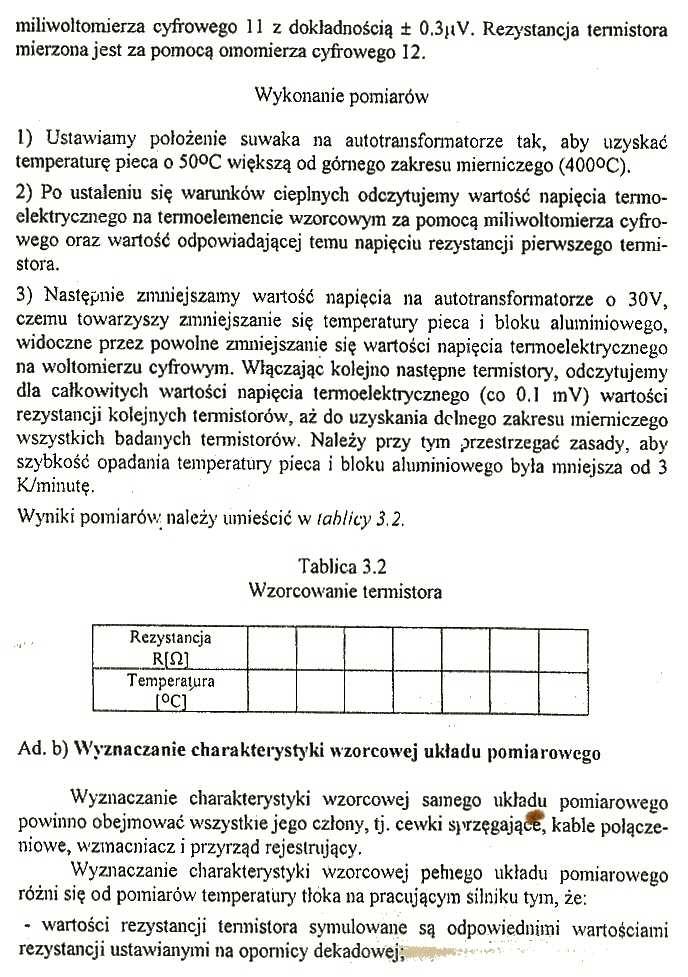

16 L3-16

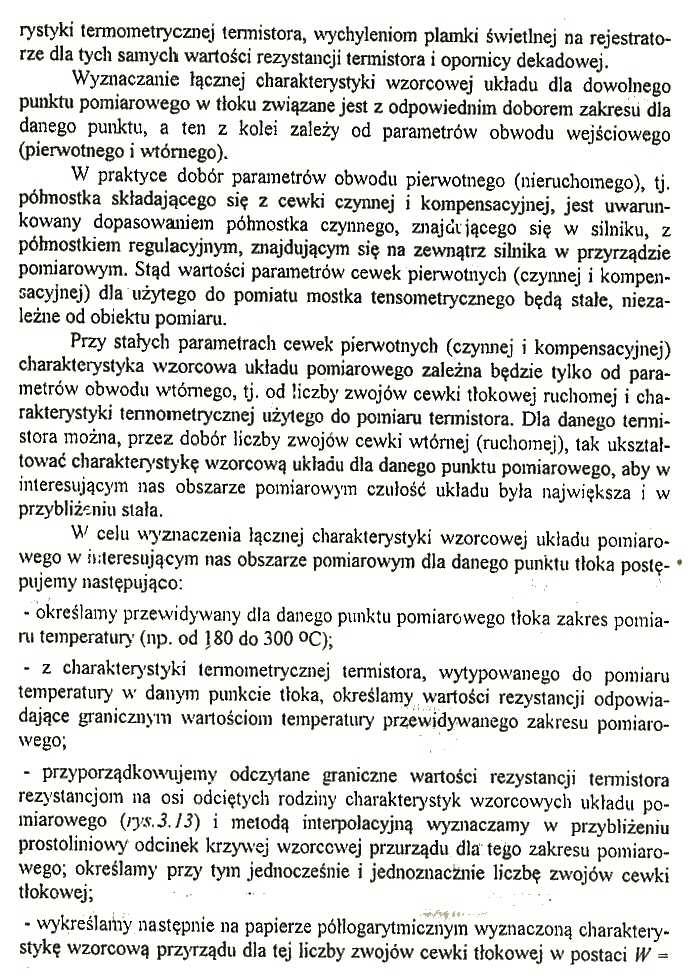

17 L3-17

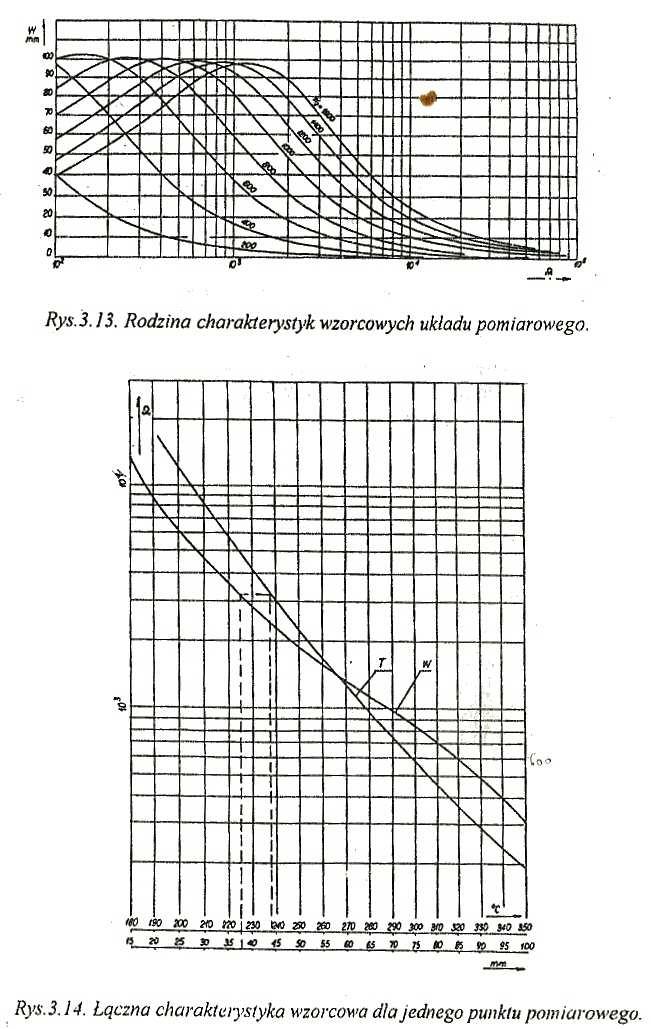

18 L3-18

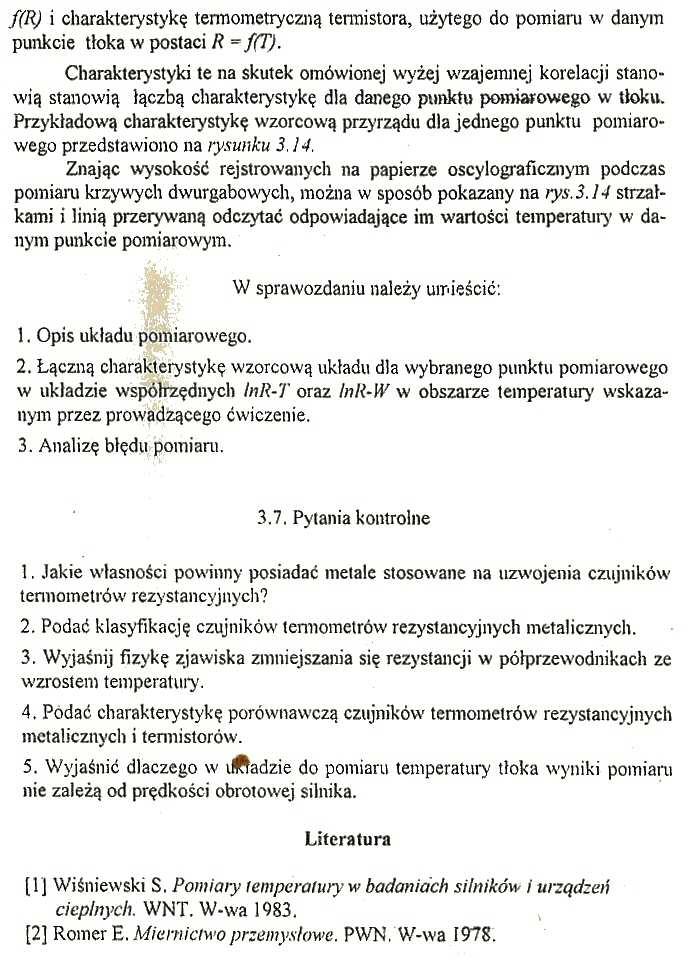

19 L3-19
