1 TEST fotokiosk z drukarką termosublimacyjną Drukarka termosublimacyjna DNP DS620 miała swoją premierę 14 września 2014 roku podczas targów Photokina. Jej test opublikowaliśmy w Foto-Kurierze 4/15. Teraz model ten wrócił do naszej redakcji w nieco zmodyfikowanej wersji. Na jego bazie stworzono bowiem fotokiosk, który nazwano DNP SnapLab DS- SL620. W dalszej części omawiamy walory użytkowe tego rozwiązania, przy czym bardziej skupiamy się na opisie działania fotokiosku, zakładając, że opis DS620 jest już znany Czytelnikom Foto-Kuriera. 70 FOTO-KURIER 4/2016

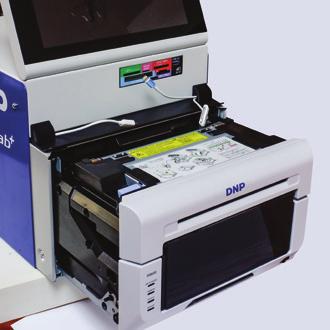

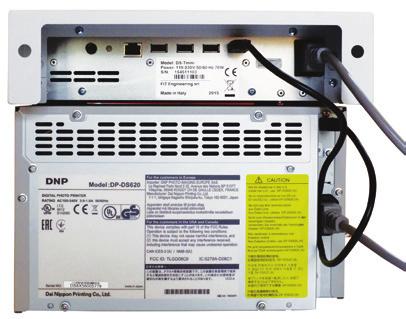

2 Od zewnątrz DNP Snaplab DS SL-620 to samoobsługowy, w pełni autonomiczny fotokiosk. Tak naprawdę urządzenie składa się z dwóch części: drukarki DS-620, testowanej przez nas w FK 4/2015, oraz terminalu komunikacyjnego wyposażonego w 10 calowy uchylny ekran dotykowy. Oba urządzenia skręcone są niebieskimi kawałkami blachy na tyle skutecznie i estetycznie 1, że można potraktować je jako jedną całość. Drukarkę DS można kupić oddzielnie, natomiast samego terminalu komunikacyjnego osobno nie można. DNP Snaplab DS SL-620 nie ma zbyt dużych wymiarów: mm (przy złożonym ekranie) 427 mm (przy ekranie maksymalnie wychylonym do góry). Jest on jednak, przy swoich niewielkich wymiarach, dość ciężki 18,12 kg razem z routerem. Żeby w pełni skorzystać z urządzenia musimy dysponować aż trzema gniazdkami; do podłączenia drukarki, routera firmy Netgear oraz do przyłączenia terminala komunikacyjnego. Drukarkę włączamy z przodu, a router i terminal komunikacyjny z tyłu 2. Uchylny ekran to nic innego jak 10 calowy tablet pracujący w systemie Windows 10. Jest on podłączony z podstawą, w której zaszyty jest m.in. 120 GB dysk SSD oraz 4 GB pamięci operacyjnej oraz procesor Intel Celeron J1900. Rozdzielczość błyszczącego ekranu wynosi pikseli. Szkoda, że nie jest on matowy, wtedy uniknięto by refleksów przy obsłudze panelu urządzenia. Tuż pod ekranem znajduje się czytnik kart pamięci typu CF, SD, micro SD, MS/DUO a nawet xd. Jest też gniazdo USB 3.0 i wyprowadzone na zewnątrz kable zasilające USB oraz ułatwiające podłączeni urządzeń z grupy iphone lub ipad 3. W przedniej części DNP DS620 znajduje się komora na papier w roli 4, magazynek na ścinki 5 oraz uchwyt na odbieranie wydruków 5 6. Ładowanie folii odbywa się od góry, po wysunięciu przedniej części drukarki, w której znajduje się komora na papier. W tylnej części obudowy znajdują się wspomniane wcześniej gniazda zasilania 7 oraz port USB 8, za pomocą którego drukarka połączona jest z terminalem komunikacyjnym. W tylnej części terminala znajdują się jeszcze 4 dodatkowe porty USB 9 oraz gniazdo sieciowe wykorzystywane do podłączenia urządzenia z routerem 10, który umożliwia zdalne Fotokiosk DNP SnapLab DS-SL zarządzanie urządzeniem. Dodatkowe porty USB mogą być wykorzystane np. do podłączenia kolejnych drukarek lub dysków z danymi. Drukowanie 9 DNP DS620 zwany SnabLabem + umożliwia wydruk w formatach od 9 13 do cm o dwóch rodzajach powłoki: matowej lub błyszczącej. W tym momencie warto jest wspomnieć, że drugim, opcjonalnym modułem drukującym, jest drukarka DNP DS80, która rozszerza wachlarz dostępnych formatów o rozmiar cm. Gdy zakładamy do DS620 rolkę o szerokości 13 cm to możemy drukować z niej zdjęcia zarówno w formacie 9 13 cm, cm jak i cm, a w przypadku papieru o szerokości 15 cm zarówno w formacie cm, cm, jak i cm. W obu przypadkach każdy z formatów można wydrukować z połyskiem lub bez niego, bez konieczności zmiany medium. W przypadku wyboru zdjęć matowych, ostatnia z folii, zabezpieczająca wydruk zdjęcia przed uszkodzeniem, jest odpowiednio marszczona co sprawia, że otrzymany wydruk jest matowy /2016 FOTO-KURIER 71

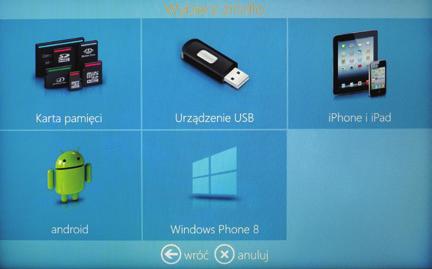

3 TEST Łatwe drukowanie Po włączeniu drukarki terminala i routera na ekranie pojawia nam się możliwość obsługi w jednym z 16 języków 11, w tym mamy oczywiście język polski. Po jego wybraniu pojawia się nam regulamin wydruków. Wyrażając zgodę na jego zastosowanie przechodzimy na planszę, gdzie wybieramy rodzaj wydruków. Mamy do wyboru: zdjęcia w różnym formacie, zdjęcia w ramkach okolicznościowych i ozdobnych oraz karty kalendarza 12. W przypadku polskojęzycznych kalendarzy nie mamy możliwości wybrania oznaczenia świątecznych dni. Producent zapewnia, że kolejny firmware nie będzie miał już tego defektu. Po wyborze zdjęć przystępujemy do wyboru źródła pochodzenia danych. Do tego celu możemy wykorzystać: karty pamięci we wspomnianych wcześniej formatach, urządzenie USB tj. pendrive, czy dysk zewnętrzny, iphone lub ipad, urządzenie oparte na systemie Android lub Windows Phone W przypadku wyboru urządzeń mobilnych konieczne jest wcześniejsze wgranie darmowej aplikacji o nazwie PhotoPrints 14. Wydruki poprzez Wi-Fi Urządzenie umożliwia również drukowanie z urządzeń mobilnych za pośrednictwem sieci Wi-Fi. Żeby z tej opcji skorzystać musimy najpierw zainstalować, tak jak pisaliśmy wcześniej darmową aplikację PhotoPrints. Po jej instalacji musimy podłączyć nasze urządzenie do sieci WiFi generowanej przez router drukarki o nazwie 0PhotoPrint. Po podłączeniu uruchamiamy naszą aplikację. Wybieramy zdjęcia które chcemy wydrukować i wciskamy przycisk transfer 15. Pojawia nam się nasze urządzenie o nazwie kiosk99, teraz wprowadzamy kod dostępu 99 i rozpoczynamy transmisję zdjęć np. z naszego telefonu do minilabu. W trakcie ich wysyłania widzimy na ekranie pojawiające się miniaturki wysyłanych prac 16. Po przesłaniu 12 zdjęć możemy przystąpić do wydruku 17. W naszym przypadku wykonaliśmy kilkanaście zdjęć w formacie cm, dodając teksty lub modyfikując kadry. Sam proces wydruku przebiegł prawie bez zarzutu. Dlaczego prawie? Okazało się bowiem, ze przy wydrukach w tak dużym formacie pojemnik dostarczony nam wraz z drukarka jest za mały i zdjęcia wyskakiwały z niego. Również niektóre ścinki lądowały na podłodze obok drukarki. Oficjalnie służy on do wydruków 9 13 i Obu problemów unikniemy odbierając ręcznie każde wydrukowane zdjęcie z drukarki. Kolejna drobna uwaga dotyczyła polskich fontów. Pomimo wybrania polskiej klawiatury nie można było wybrać polskich fontów przy tworzeniu napisów. Być może był to jedynie problem oprogramowania modelu testowego. tak przynajmniej informację przekazała nam firma Medikon, która jest dystrybutorem tych urządzeń w Polsce. Wydruki poprzez porty USB, karty pamięci i kable komunikacyjne Jeśli posiadane przez nas urządzenie ma port USB typu 3.0 to musimy je podpiąć z przodu, jeśli chcemy uzyskać szybki transfer FOTO-KURIER 4/2016

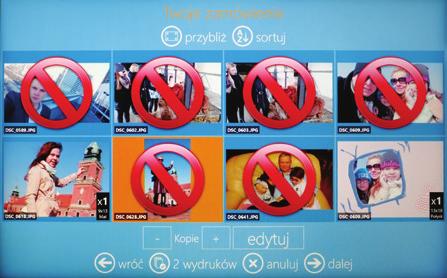

4 Fotokiosk DNP SnapLab DS-SL danych z urządzeń. Podpięcie urządzeń o standardzie transmisji danych typu USB 2.0 można dokonać zarówno z przodu jak i z tyły drukarki. Po podpięciu wybieramy format wydruku. My wybraliśmy cm. Po akceptacji dokonaliśmy jeszcze wyboru rodzaju powłoki na matową (można wybrać też połysk) i po wykadrowaniu (opcja edytuj 18) plik był już gotowy do wydruku. Teraz wystarczyło już tylko nadać nazwę zamówionemu zdjęciu lub grupie zamówionych plików (w domyśle ma być to imię i nazwisko zamawiającego lub nazwa instytucji 19 ) i po skopiowaniu 19 danych do drukarki wyjąć źródło danych. Po wyjęciu pamięci USB drukarka rozpoczyna druk. Odbywa się to dość szybko. Zdjęcie formatu cm drukowane jest w całości we wnętrzu drukarki i po ok. 20 sekundach jest wyrzucane w postaci finalnego produktu przyciętego do zadanego formatu. Analogicznie odbywa się to w przypadku pozostałych źródeł danych, czyli kart pamięci i urządzeń podpiętych poprzez kable komunikacyjne. Możliwości edycyjne Każdy z przygotowywanych do wydruków plik można poddać edycji. Dostępne są opcje: kadrowanie, precyzyjne obracanie, redukcja efektu czerwonych oczu, dodawanie tekstu oraz dodawanie efektów zdjęciowych 18. Pod nieszczęśliwie nazwana opcją efekty, kryje się powszechnie znana 5-opcjonalna zmiana kolorystyczna: /2016 FOTO-KURIER 73

5 73 TEST oryginał, czarno-biała, sepia, automatyczna korekcja i ręcznie wprowadzana. W przypadku ręcznie wprowadzanej korekty 20 można zmiany wprowadzać w sposób analogiczny jak w minilabie, wybierając odpo- wied- nio wzmocnienie na poszczególnych kanałach R,G,B, gammę czy też korygując: jasność, kontrast, nasycenie lub ostrość obrazu. Zastosowanie Jak więc łatwo zauważyć SnapLab+ czyli DNP DS- -SL620 jest urządzeniem o niewielkich wymiarach i poręcznym w obsłudze, co sprawia, że może być instalowany w niemal każdym miejscu, bez względu na to czy jest to galeria handlowa, czy też punkt oferujący dowolny asortyment, którego właściciel, przy pomocy fotokiosku, w łatwy sposób może rozszerzyć swoją działalność o natychmiastowe wydruki zdjęć cyfrowych. Może być to również poczekalnia dworcowa lub lotniskowa, drogeria, sklep spożywczy, stacja benzy- nowa, kawiarnia lub restauracja, ale też oczywiście zakład lub sklep fotograficzny. Urządzenie nie ma w tej wersji własnego terminalu płatniczego, tak więc oferowane jest dla osób, które mogą same kontrolować wydruki tzn. zezwalają na wydruk po uiszczeniu odpowiedniej opłaty lub też sami 20 drukują z nośników za zgodą klienta. Głowica drukująca urządzenia objęta jest 2 letnią gwarancją lub gwarancją wydruku do 100 tysięcy zdjęć. Fotokiosk charakteryzuje się minimalnym poborem mocy, mniejszym niż 0,5 W podczas przebywania w pozycji oczekującej (standby). Co ważne urządzenie może być wyprowadzone ze stanu uśpienia w ciągu zaledwie 9 sekund. Materiały eksploatacyjne Załadunek materiałów eksploatacyjnych jest niezwykle prosty i intuicyjny. Po wysunięciu przedniej ścianki drukarki od góry wkładamy folie, a od frontu papier na roli. I tu ważna sprawa. Drukarka może wykorzystywać do wydruków dwie szerokości roli: dla formatów 2L i L jest to szerokość 127 mm oraz do wydruków dla papierów, których szerokość w podstawie wynosi 152 mm 21. W pierwszym przypadku na wałki główne trzeba założyć rolki dystansowe, które otrzymujemy w zestawie z drukarką. Gdy tego nie zrobimy drukarka sygnalizuje nam nieprawidłowy załadunek papieru miganiem diody paper. Przy załadunku papieru powinniśmy tak długo przesuwać papier, aż zgaśnie pomarańczowa dioda, a następnie poczekać, aż zgaśnie czerwona dioda z napisem Error. Nastąpi to Drukarka może wykorzystywać do wydruków dwie szerokości roli: dla formatów 2L i L jest to szerokość 127 mm oraz do wydruków dla papierów, których szerokość w podstawie wynosi 152 mm. W pierwszym przypadku na wałki główne trzeba założyć rolki dystansowe, które otrzymujemy w zestawie z drukarką. Powyżej schemat ich montażu na szpuli do mocowania rolki z papierem FOTO-KURIER 4/2016

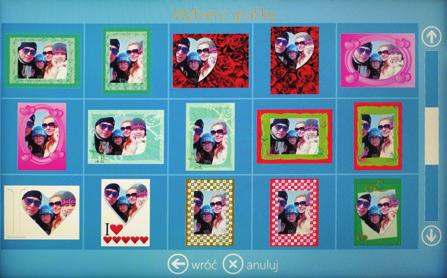

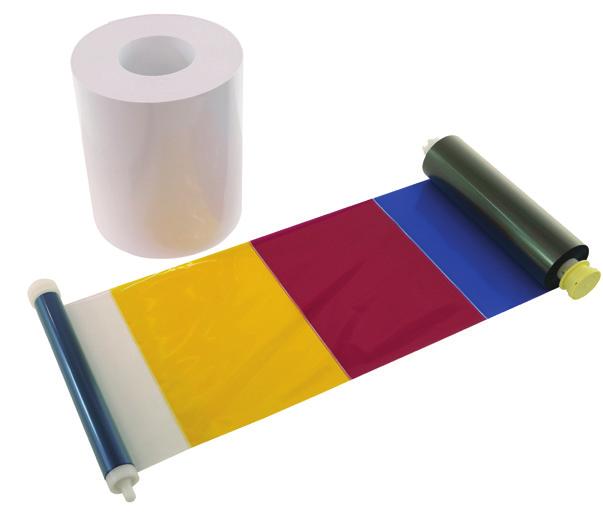

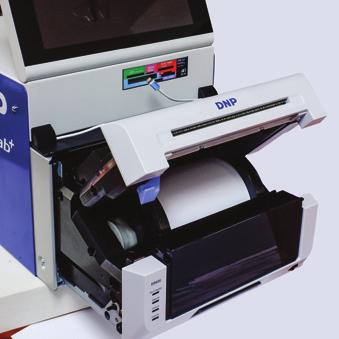

6 Fotokiosk DNP SnapLab DS-SL Fotokiosk umożliwia samodzielne dodanie różnych ramek i obrazków do drukowanych zdjęć i kalendarzy w momencie, w którym drukarka wypozycjonuje papier i wyrzuci z siebie kilka (ok. 5 sztuk) kartek rozbiegowych. Gdy to nastąpi drukarka gotowa jest do wykonywania wydruków. I tu ważna informacja. Ze względu na pozycjonowanie papieru rolki z papierem mają nieco większą długość niż wynikałoby to z ilości folii barwiącej. Dzięki temu nie musimy obawiać się, że przy częstej zmianie rolek z różną szerokością papieru zabraknie nam go i nie wykorzystamy w pełni folii termosublimacyjnej. Wydruki matowe szczególnie polecamy, gdy myślimy o zdjęciach z przeznaczeniem pod szybę. Wkładając w ramki matowe wydruki unikniemy dodatkowych, nieprzyjemnych w odbiorze zdjęcia refleksów. Analizując ceny materiałów ekploatacyjnych sugerowane przez importera możemy przyjąć, że cena odbitki cm wynosi ok. 49 groszy, a 9 13 to 0,36 groszy bez uwzględnienia ceny zakupu fotokiosku. Gdy przyjmiemy, że urządzenie takie starcza na 100 tysięcy kopii to ceny te wzrosną odpowiednio do PAPIER DNP DS cm (360szt) 13 18cm (460szt) 9 13cm (920szt) 15 20cm (400szt) 10 15cm (800szt) 404,67 zł 330,87 zł 386,22 zł Ze względu na pozycjonowanie papieru, i ścinki powstające przy obcinaniu zdjęć, rolki z papierem mają nieco większą długość niż wynikałoby to z ilości folii barwiącej. 27 wartości: 57 groszy i 44 groszy (przy założeniu, że minilab kosztuje 8000 zł). A zatem cena końcowa odbitki nie wydaje się wygórowana. Jest jeszcze miejsce na zwrot z inwestycji i zarobek, pod warunkiem, że będziemy mieli odpowiednią ilość klientów. Podsumowanie DNP DS-SL620 dedykowany jest do punktów wydruku zdjęć i laboratoriów fotograficznych. Umożliwia natychmiastowy wydruk zdjęć ze wszystkich popularnych kart pamięci i pamięci USB oraz z tabletów i smartfonów (przewodowo lub bezprzewodowo Wi- -Fi). Jest prosty w obsłudze i łączy dobrą jakość wydruków drukarki DNP DS620 z funkcjonalnością i prostotą obsługi stacji zamówień. Jest szybkim i intuicyjnym urządzeniem. Jego cena, jak na urządzenia tego typu, jest dość typowa i wynosi 8300 zł + VAT, ale za to dość atrakcyjne są ceny poszczególnych wydruków, co może być mocnym argumentem przy dokonywaniu ewentualnych decyzji zakupowych. Krzysztof Patrycy Schematy instalacyjne pochodzą z instrukcji obsługi drukarki. Drukarkę do testu dostarczyła firma Medikon Polska. 4/2016 FOTO-KURIER 75
