1 Klastrowanie bazy IBM DB2 Adam Duszeńko

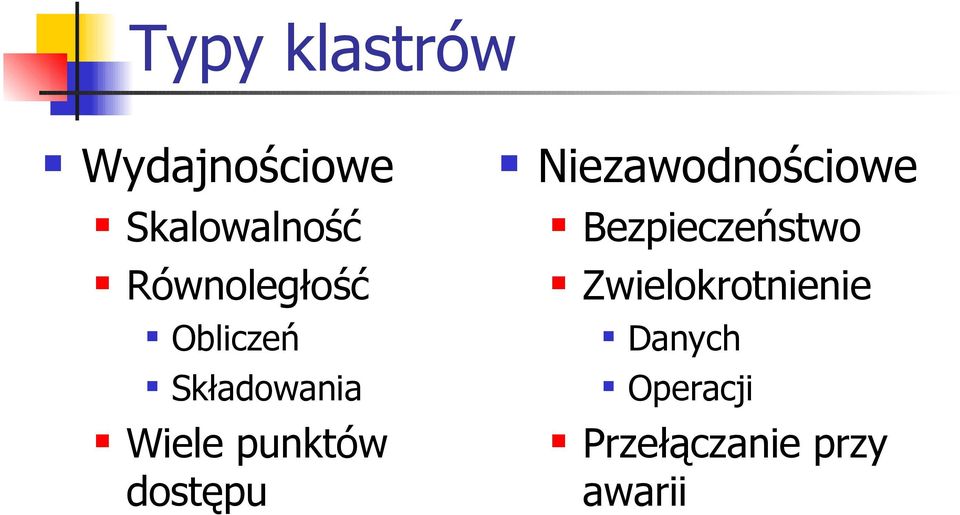

2 Typy klastrów Wydajnościowe Skalowalność Równoległość Obliczeń Składowania Wiele punktów dostępu Niezawodnościowe Bezpieczeństwo Zwielokrotnienie Danych Operacji Przełączanie przy awarii

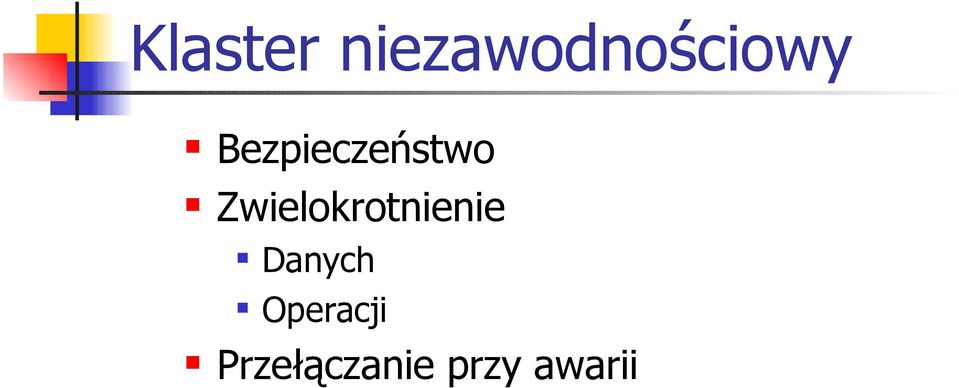

3 Klaster niezawodnościowy Bezpieczeństwo Zwielokrotnienie Danych Operacji Przełączanie przy awarii

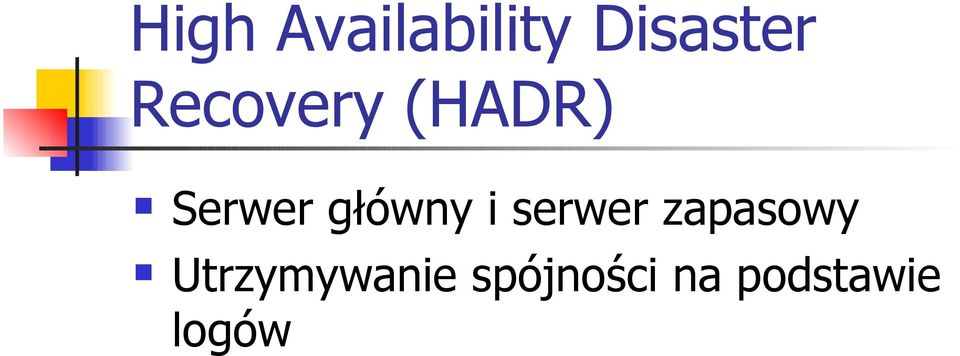

4 High Availability Disaster Recovery (HADR) Serwer główny i serwer zapasowy Utrzymywanie spójności na podstawie logów

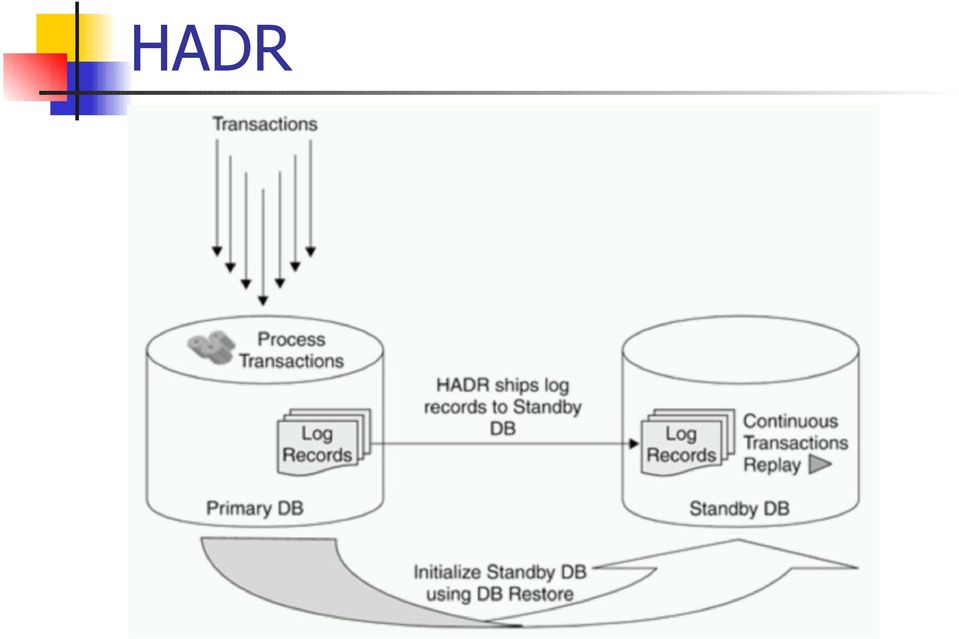

5 HADR

6 Awaria serwera głównego

7 Powstanie serwera głównego

8 Konfiguracja HADR HADR_LOCAL_HOST HADR_LOCAL_SVC HADR_REMOTE_HOST HADR_REMOTE_SVC HADR_REMOTE_INST HADR_TIMEOUT HADR_SYNCMODE HADR_DB_ROLE

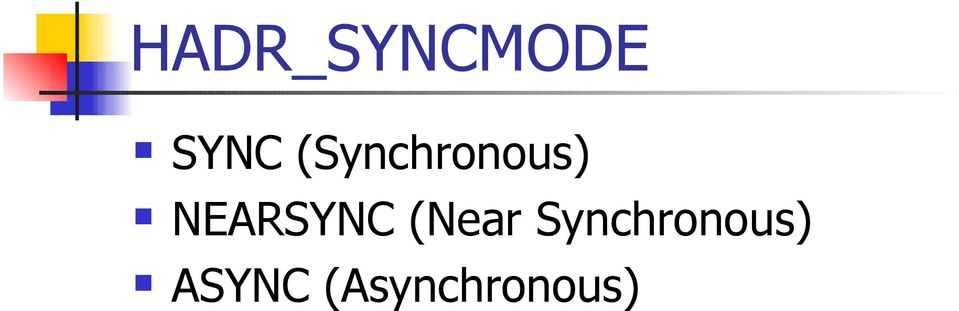

9 HADR_SYNCMODE SYNC (Synchronous) NEARSYNC (Near Synchronous) ASYNC (Asynchronous)

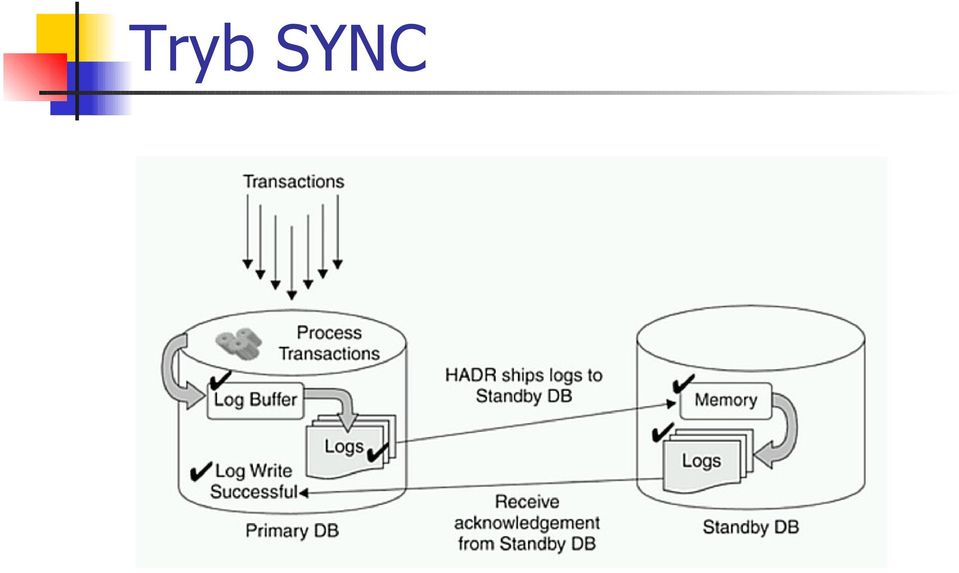

10 Tryb SYNC

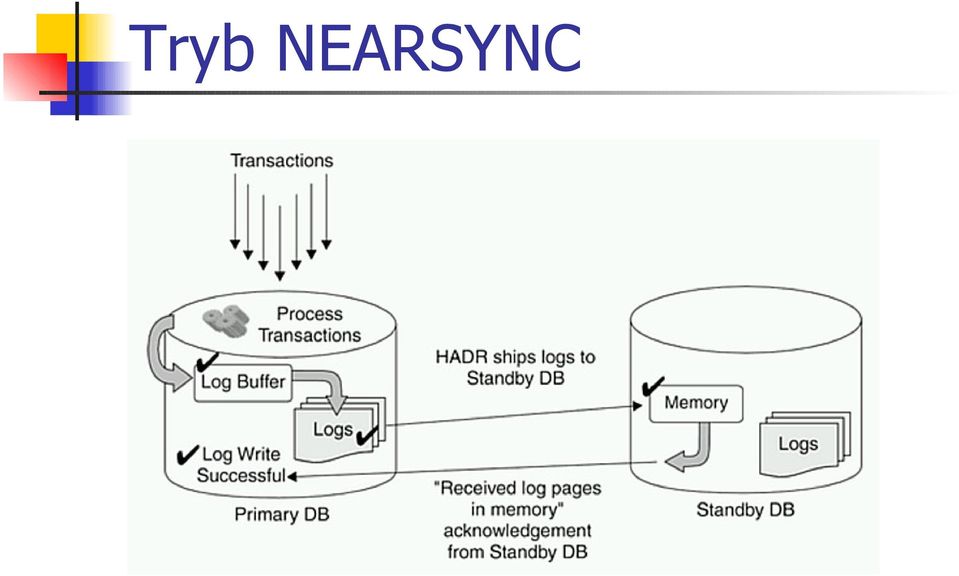

11 Tryb NEARSYNC

12 Tryb ASYNC

13 Przygotowanie serwera standby Wykonać kopię bezpieczeństwa bazy serwera głównego Odtworzenie bazy z kopii na serwerze zapasowym Uruchomienie bazy zapasowej w stanie roll forward pending Uruchomienie bazy głównej

14 Kopia bazy i jej przeniesienie Kopia backup db <baza> to <katalog> np.: backup db sample to e:\backup Odtworzenie list db directory restore db <baza> from <catalog> replace history file np.: list db directory restore db sample from e:\backup replace history file

15 Uaktualnić przekierowywanie TAKEOVER NA PRIMARY: update alternate server for database <baza> using hostname <maszyna_secondary> port <port_instancji_db2_na_maszynie_secondary> terminate np.: update alternate server for database sample using hostname port terminate NA SECONDARY: update alternate server for database <baza> using hostname <maszyna_primary> port <port_instancji_db2_na_maszynie_primary> terminate np.: update alternate server for database sample using hostname port terminate

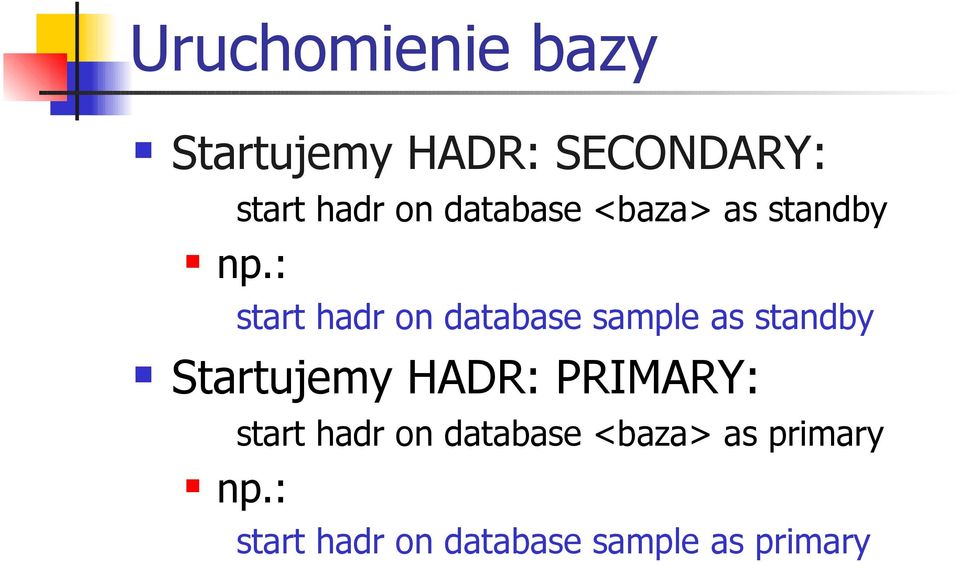

16 Uruchomienie bazy Startujemy HADR: SECONDARY: np.: start hadr on database <baza> as standby start hadr on database sample as standby Startujemy HADR: PRIMARY: np.: start hadr on database <baza> as primary start hadr on database sample as primary

17

18 Klaster wydajnościowy Równoległa realizacja Przetwarzania Składowania danych Baza widoczna z każdego węzła w klastrze

19 Database Partitioning Feature (DPF) Dostępne w DB2 UDB Enterprise Server Edition (ESE) Umożliwia partycjonowanie na poziomie Wielu komputerów Dużego systemu SMP Wymagana tylko stosowna licencja Przeźroczyste dla użytkownika

20 Partycja bazy danych Samodzielna część bazy danych Tworzona na niezależnych komputerach lub w ramach systemu SMP Posiada własne dane, pliki konf., indeksy, dziennik transakcji

21 Możliwości podziału bazy na partycje Na poszczególne komputery Na partycje w ramach dużego systemu SMP

22 Pojedyncza partycja na system

23 Wiele partycji na system

24 Wiele partycji na system

25

26 Podstawowe wymagania Węzły pracujące pod kontrolą tego samego SO Te same wersje serwera DB2 Szybkie połączenie TCP/IP pomiędzy węzłami

27 Konfiguracja TCP/IP Rezerwacja portów do komunikacji pomiędzy partycjami /etc/services DB2_db2inst1 DB2_db2inst1_1 DB2_db2inst1_2 DB2_db2inst1_END db2c_db2inst /tcp 60001/tcp 60002/tcp 60003/tcp 50000/tcp

28 Konfiguracja partycji

29 Tworzenie instancji Partycjonowaniu podlega baza danych a nie instancja Niezależnie od ilości węzłów i partycji instancja tworzona jest tylko raz na serwerze NFS Każdy z węzłów musi posiadać identycznych użytkowników ze wspólnym katalogiem domowym

30 Lokalizacja instancji

31 Tworzenie bazy danych CREATE DATABASE mydb2 /home /myinst /NODE0000 /SQL00001 /NODE0001 /SQL00001 /NODE0002 /SQL00001

32 Partycjonowanie bazy danych CREATE DATABASE mydb2 on /data /data/instance_name/ NODExxxx/SQLyyyyy

33 Zpartycjonowana baza danych

34 Działanie DPF Zapytania dekomponowane do podzapytań realizowanych równolegle na podzbiorach danych na poszczególnych partycjach Koordynator zbiera podwyniki interpartition parallelism oraz intrapartition parallelism

35 SMP (shared-everything)

36 Arch. Shared-nothing
