1 INSPIROWANI BETONEM

2

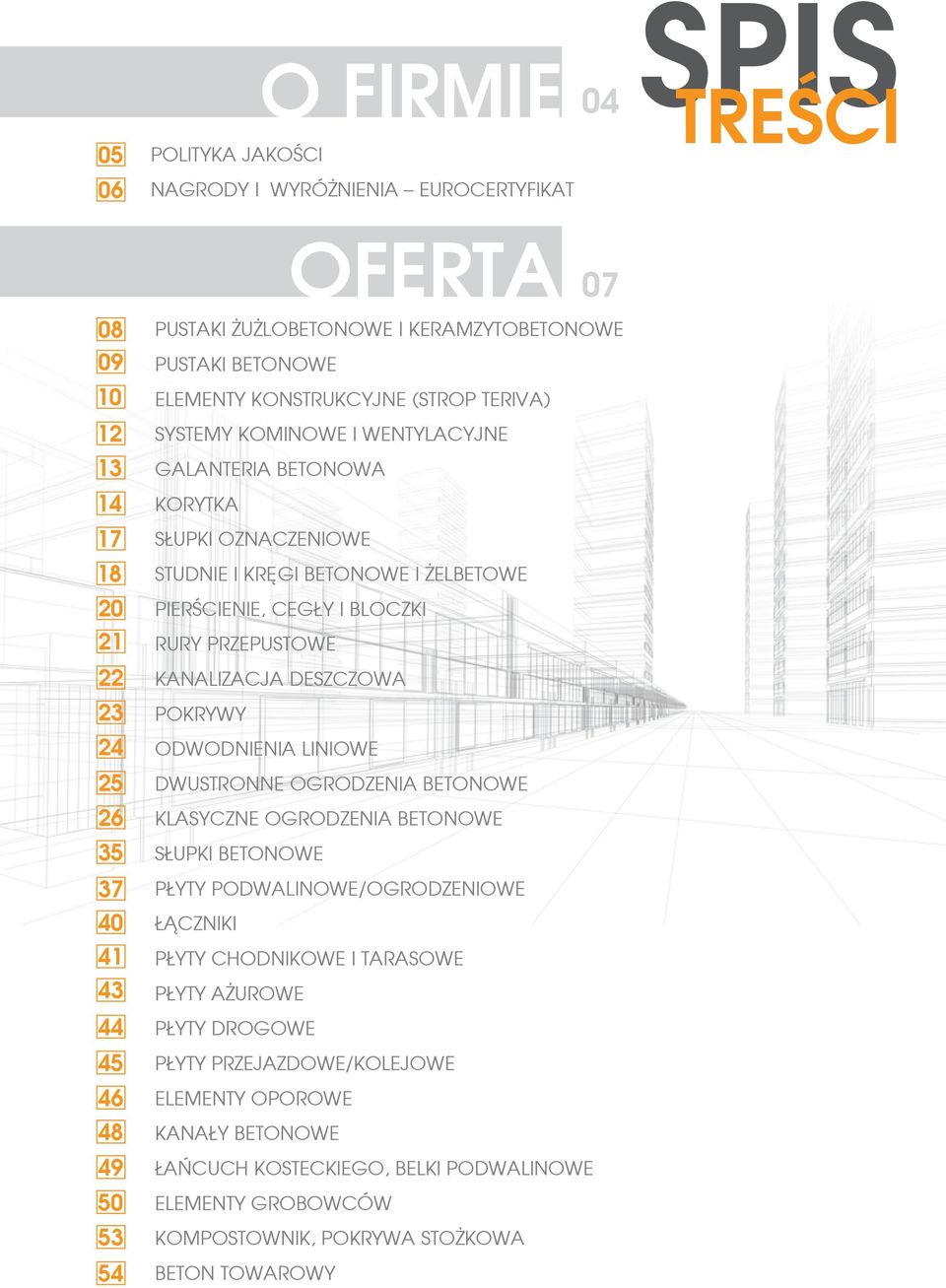

3 05 06 POLITYKA JAKOŚCI O FIRMIE NAGRODY I WYRÓŻNIENIA EUROCERTYFIKAT 04 SPIS TREŚCI OFERTA 07 PUSTAKI ŻUŻLOBETONOWE I KERAMZYTOBETONOWE PUSTAKI BETONOWE ELEMENTY KONSTRUKCYJNE (STROP TERIVA) SYSTEMY KOMINOWE I WENTYLACYJNE GALANTERIA BETONOWA KORYTKA SŁUPKI OZNACZENIOWE STUDNIE I KRĘGI BETONOWE I ŻELBETOWE PIERŚCIENIE, CEGŁY I BLOCZKI RURY PRZEPUSTOWE KANALIZACJA DESZCZOWA POKRYWY ODWODNIENIA LINIOWE DWUSTRONNE OGRODZENIA BETONOWE KLASYCZNE OGRODZENIA BETONOWE SŁUPKI BETONOWE PŁYTY PODWALINOWE/OGRODZENIOWE ŁĄCZNIKI PŁYTY CHODNIKOWE I TARASOWE PŁYTY AŻUROWE PŁYTY DROGOWE PŁYTY PRZEJAZDOWE/KOLEJOWE ELEMENTY OPOROWE KANAŁY BETONOWE ŁAŃCUCH KOSTECKIEGO, BELKI PODWALINOWE ELEMENTY GROBOWCÓW KOMPOSTOWNIK, POKRYWA STOŻKOWA BETON TOWAROWY

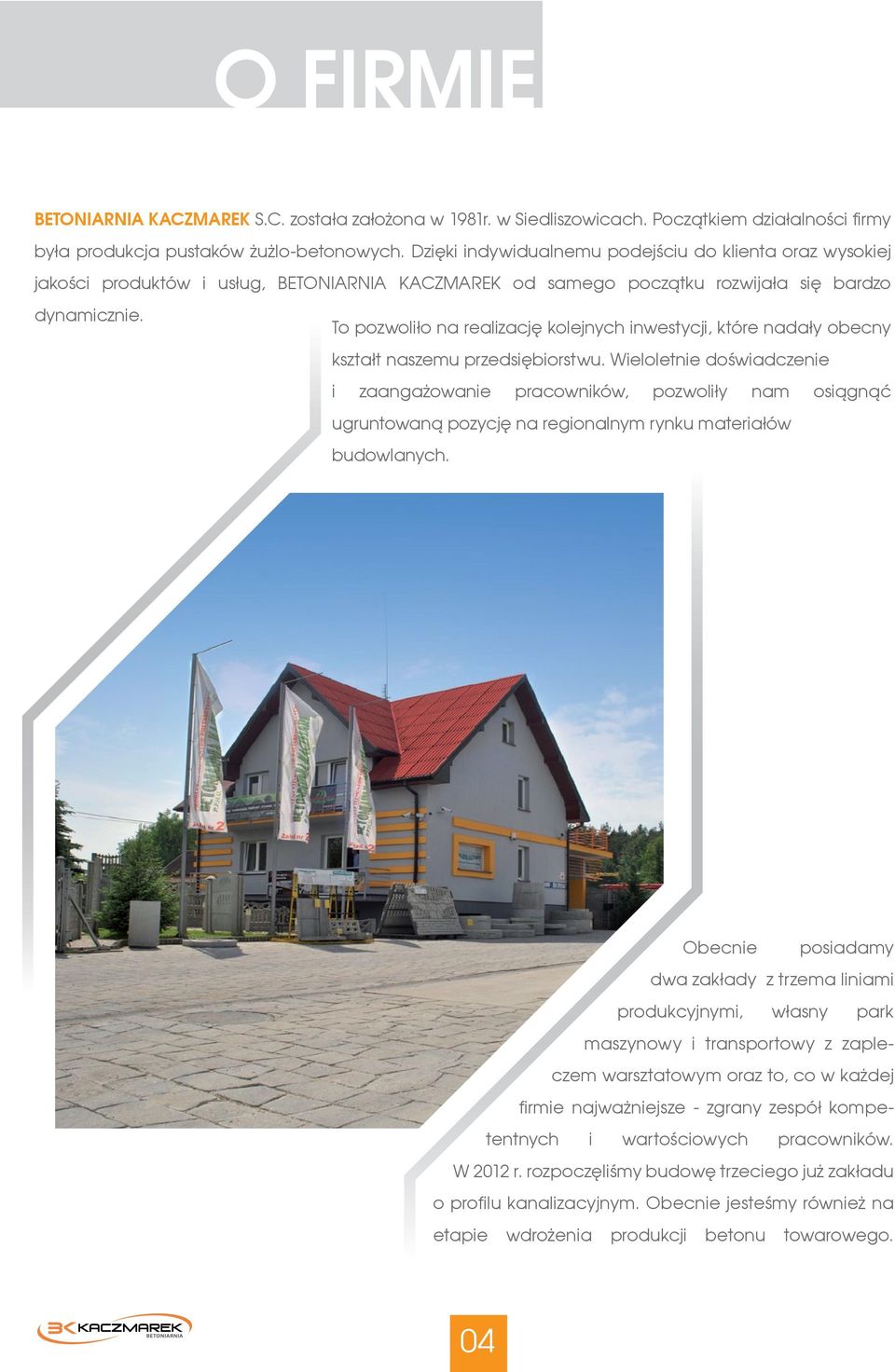

4 O FIRMIE BETONIARNIA KACZMAREK S.C. została założona w 1981r. w Siedliszowicach. Początkiem działalności firmy była produkcja pustaków żużlo-betonowych. Dzięki indywidualnemu podejściu do klienta oraz wysokiej jakości produktów i usług, BETONIARNIA KACZMAREK od samego początku rozwijała się bardzo dynamicznie. To pozwoliło na realizację kolejnych inwestycji, które nadały obecny kształt naszemu przedsiębiorstwu. Wieloletnie doświadczenie i zaangażowanie pracowników, pozwoliły nam osiągnąć ugruntowaną pozycję na regionalnym rynku materiałów budowlanych. Obecnie posiadamy dwa zakłady z trzema liniami produkcyjnymi, własny park maszynowy i transportowy z zapleczem warsztatowym oraz to, co w każdej firmie najważniejsze - zgrany zespół kompetentnych i wartościowych pracowników. W 2012 r. rozpoczęliśmy budowę trzeciego już zakładu o profilu kanalizacyjnym. Obecnie jesteśmy również na etapie wdrożenia produkcji betonu towarowego. 04

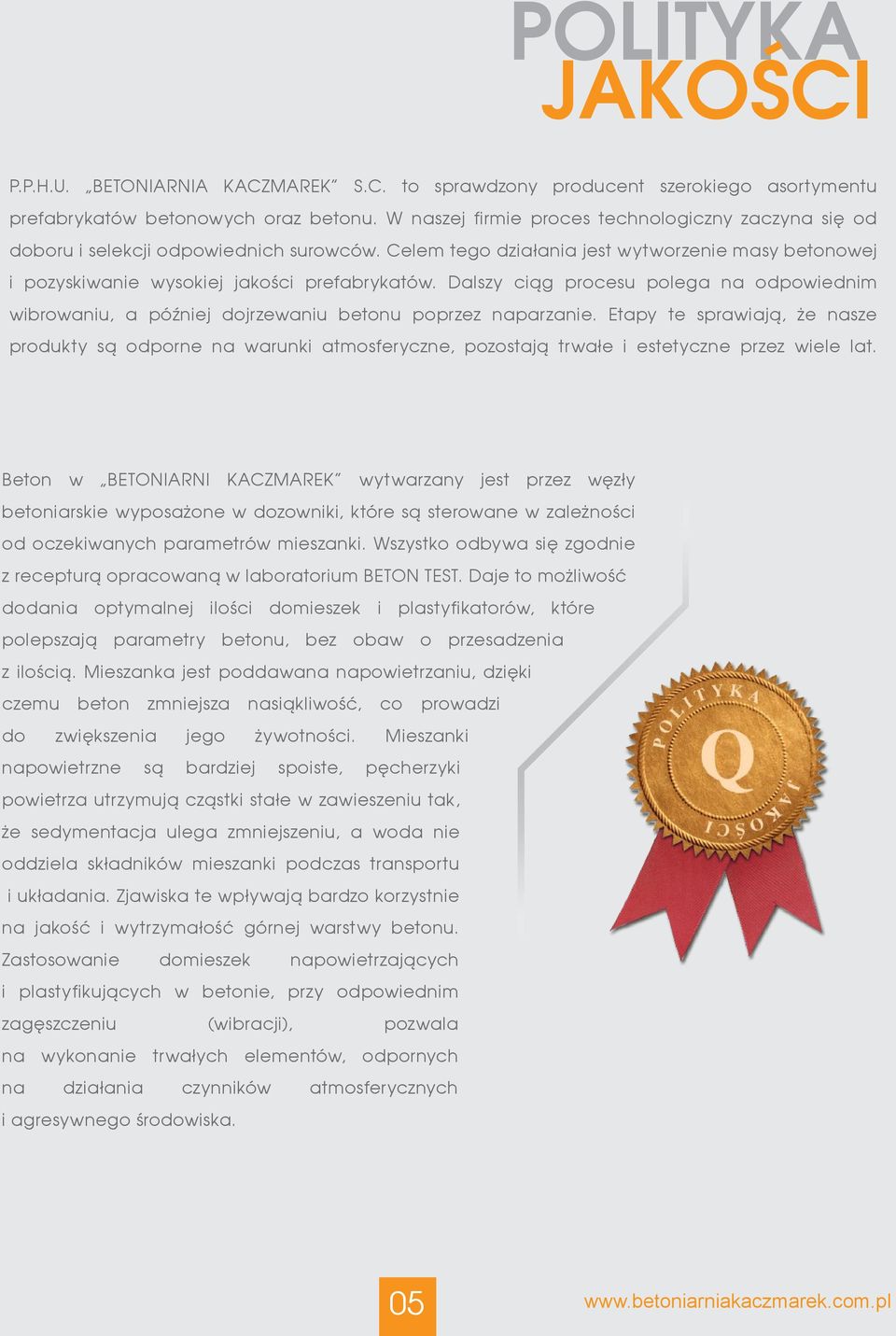

5 POLITYKA JAKOŚCI P.P.H.U. BETONIARNIA KACZMAREK S.C. to sprawdzony producent szerokiego asortymentu prefabrykatów betonowych oraz betonu. W naszej firmie proces technologiczny zaczyna się od doboru i selekcji odpowiednich surowców. Celem tego działania jest wytworzenie masy betonowej i pozyskiwanie wysokiej jakości prefabrykatów. Dalszy ciąg procesu polega na odpowiednim wibrowaniu, a później dojrzewaniu betonu poprzez naparzanie. Etapy te sprawiają, że nasze produkty są odporne na warunki atmosferyczne, pozostają trwałe i estetyczne przez wiele lat. Beton w BETONIARNI KACZMAREK wytwarzany jest przez węzły betoniarskie wyposażone w dozowniki, które są sterowane w zależności od oczekiwanych parametrów mieszanki. Wszystko odbywa się zgodnie z recepturą opracowaną w laboratorium BETON TEST. Daje to możliwość dodania optymalnej ilości domieszek i plastyfikatorów, które polepszają parametry betonu, bez obaw o przesadzenia z ilością. Mieszanka jest poddawana napowietrzaniu, dzięki czemu beton zmniejsza nasiąkliwość, co prowadzi do zwiększenia jego żywotności. Mieszanki napowietrzne są bardziej spoiste, pęcherzyki powietrza utrzymują cząstki stałe w zawieszeniu tak, że sedymentacja ulega zmniejszeniu, a woda nie oddziela składników mieszanki podczas transportu i układania. Zjawiska te wpływają bardzo korzystnie na jakość i wytrzymałość górnej warstwy betonu. Zastosowanie domieszek napowietrzających i plastyfikujących w betonie, przy odpowiednim zagęszczeniu (wibracji), pozwala na wykonanie trwałych elementów, odpornych na działania czynników atmosferycznych i agresywnego środowiska. 05

6 EUROCERTYFIKAT Wysoka jakość oferowanego wyrobu i świadczonych usług oraz indywidualne podejście i troska o klienta, pozwoliła nam zdobyć zaufanie i lojalność odbiorców. Mając na uwadze rosnące wymagania rynku oraz specyfikę branży, BETONIARNIA KACZMAREK wzięła udział w konkursie EUROCERTYFIKAT pod względem wiarygodności firmy oraz jakości oferowanych produktów i usług. Po pomyślnym przejściu trzystopniowej oceny, której dokonuje grupa specjalistów z dziedziny prawa, zarządzania i księgowości, na Zamku Królewskim w Warszawie BETONIARNIA KACZMAREK odebrała z rąk Prezesa Krajowego Rejestru Długów Adama Łąckiego EuroCertyfikat. BETONIARNIA KACZMAREK jest trzykrotnym laureatem tego prestiżowego europejskiego wyróżnienia. W 2007 i 2009 roku nagrodzono nas Certyfikatem Wiarygodności Firmy. W roku 2011 natomiast otrzymaliśmy wyróżnienie za wysoką jakość oferowanych przez nas produktów i usług. EUROCERTYFIKAT jest dowodem naszej odpowiedzialności, sprawnej organizacji i zarządzania oraz doskonałej polityki rozwoju i spełniania surowych norm jakościowych. Dzięki temu BETONIARNIA KACZMAREK, jako pierwsza i jedyna firma w branży producentów prefabrykatów betonowych spełnia istotne wymagania i standardy Unii Europejskiej. 06

7 OFERTA Misją naszej firmy jest oferowanie wyrobów najwyższej jakości w połączeniu z wysokim poziomem obsługi. Dysponując specjalistycznym sprzętem maszynowym i wysokiej jakości surowcem specjalizujemy się w produkcji następujących elementów betonowych: PUSTAKI ŻUŻLOBETONOWE I KERAMZYTOBETONOWE PUSTAKI BETONOWE ELEMENTY KONSTRUKCYJNE (STROP TERIVA) SYSTEMY KOMINOWE I WENTYLACYJNE GALANTERIA BETONOWA KORYTKA SŁUPKI OZNACZENIOWE STUDNIE I KRĘGI BETONOWE I ŻELBETOWE PIERŚCIENIE, CEGŁY I BLOCZKI RURY PRZEPUSTOWE KANALIZACJA DESZCZOWA KLASYCZNE OGRODZENIA BETONOWE SŁUPKI BETONOWE PŁYTY PODWALINOWE/OGRODZENIOWE ŁĄCZNIKI PŁYTY CHODNIKOWE I TARASOWE PŁYTY AŻUROWE PŁYTY DROGOWE PŁYTY PRZEJAZDOWE/KOLEJOWE ELEMENTY OPOROWE KANAŁY BETONOWE ŁAŃCUCH KOSTECKIEGO, BELKI PODWALINOWE 23 POKRYWY 50 ELEMENTY GROBOWCÓW 24 ODWODNIENIA LINIOWE 53 KOMPOSTOWNIK, POKRYWA STOŻKOWA 25 DWUSTRONNE OGRODZENIA BETONOWE 54 BETON TOWAROWY 07

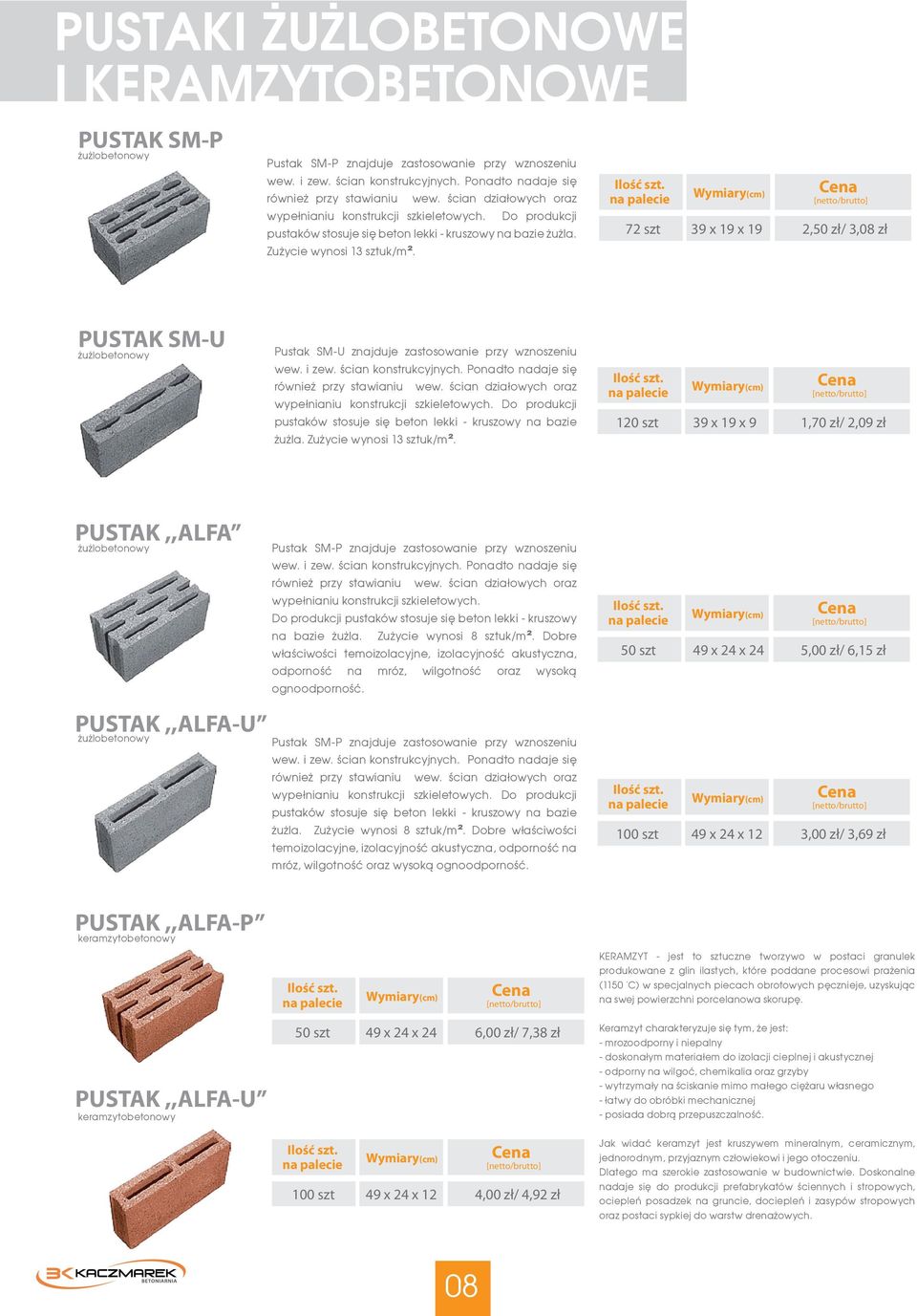

8 PUSTAKI ŻUŻLOBETONOWE I KERAMZYTOBETONOWE PUSTAK SM-P żużlobetonowy Pustak SM-P znajduje zastosowanie przy wznoszeniu wew. i zew. ścian konstrukcyjnych. Ponadto nadaje się również przy stawianiu wew. ścian działowych oraz wypełnianiu konstrukcji szkieletowych. Do produkcji pustaków stosuje się beton lekki - kruszowy na bazie żużla. Zużycie wynosi 13 sztuk/m². Ilość szt. na palecie (cm) 72 szt 39 x 19 x 19 2,50 zł/ 3,08 zł PUSTAK SM-U żużlobetonowy Pustak SM-U znajduje zastosowanie przy wznoszeniu wew. i zew. ścian konstrukcyjnych. Ponadto nadaje się również przy stawianiu wew. ścian działowych oraz wypełnianiu konstrukcji szkieletowych. Do produkcji pustaków stosuje się beton lekki - kruszowy na bazie żużla. Zużycie wynosi 13 sztuk/m². Ilość szt. na palecie (cm) 120 szt 39 x 19 x 9 1,70 zł/ 2,09 zł PUSTAK,,ALFA żużlobetonowy PUSTAK,,ALFA-U żużlobetonowy Pustak SM-P znajduje zastosowanie przy wznoszeniu wew. i zew. ścian konstrukcyjnych. Ponadto nadaje się również przy stawianiu wew. ścian działowych oraz wypełnianiu konstrukcji szkieletowych. Do produkcji pustaków stosuje się beton lekki - kruszowy na bazie żużla. Zużycie wynosi 8 sztuk/m². Dobre właściwości temoizolacyjne, izolacyjność akustyczna, odporność na mróz, wilgotność oraz wysoką ognoodporność. Pustak SM-P znajduje zastosowanie przy wznoszeniu wew. i zew. ścian konstrukcyjnych. Ponadto nadaje się również przy stawianiu wew. ścian działowych oraz wypełnianiu konstrukcji szkieletowych. Do produkcji pustaków stosuje się beton lekki - kruszowy na bazie żużla. Zużycie wynosi 8 sztuk/m². Dobre właściwości temoizolacyjne, izolacyjność akustyczna, odporność na mróz, wilgotność oraz wysoką ognoodporność. Ilość szt. na palecie (cm) 50 szt 49 x 24 x 24 5,00 zł/ 6,15 zł Ilość szt. na palecie (cm) 100 szt 49 x 24 x 12 3,00 zł/ 3,69 zł PUSTAK,,ALFA-P keramzytobetonowy Ilość szt. na palecie (cm) KERAMZYT - jest to sztuczne tworzywo w postaci granulek produkowane z glin ilastych, które poddane procesowi prażenia (1150 C) w specjalnych piecach obrotowych pęcznieje, uzyskując na swej powierzchni porcelanowa skorupę. PUSTAK,,ALFA-U keramzytobetonowy 50 szt 49 x 24 x 24 6,00 zł/ 7,38 zł Ilość szt. na palecie (cm) 100 szt 49 x 24 x 12 4,00 zł/ 4,92 zł Keramzyt charakteryzuje się tym, że jest: - mrozoodporny i niepalny - doskonałym materiałem do izolacji cieplnej i akustycznej - odporny na wilgoć, chemikalia oraz grzyby - wytrzymały na ściskanie mimo małego ciężaru własnego - łatwy do obróbki mechanicznej - posiada dobrą przepuszczalność. Jak widać keramzyt jest kruszywem mineralnym, ceramicznym, jednorodnym, przyjaznym człowiekowi i jego otoczeniu. Dlatego ma szerokie zastosowanie w budownictwie. Doskonalne nadaje się do produkcji prefabrykatów ściennych i stropowych, ociepleń posadzek na gruncie, dociepleń i zasypów stropowych oraz postaci sypkiej do warstw drenażowych. 08

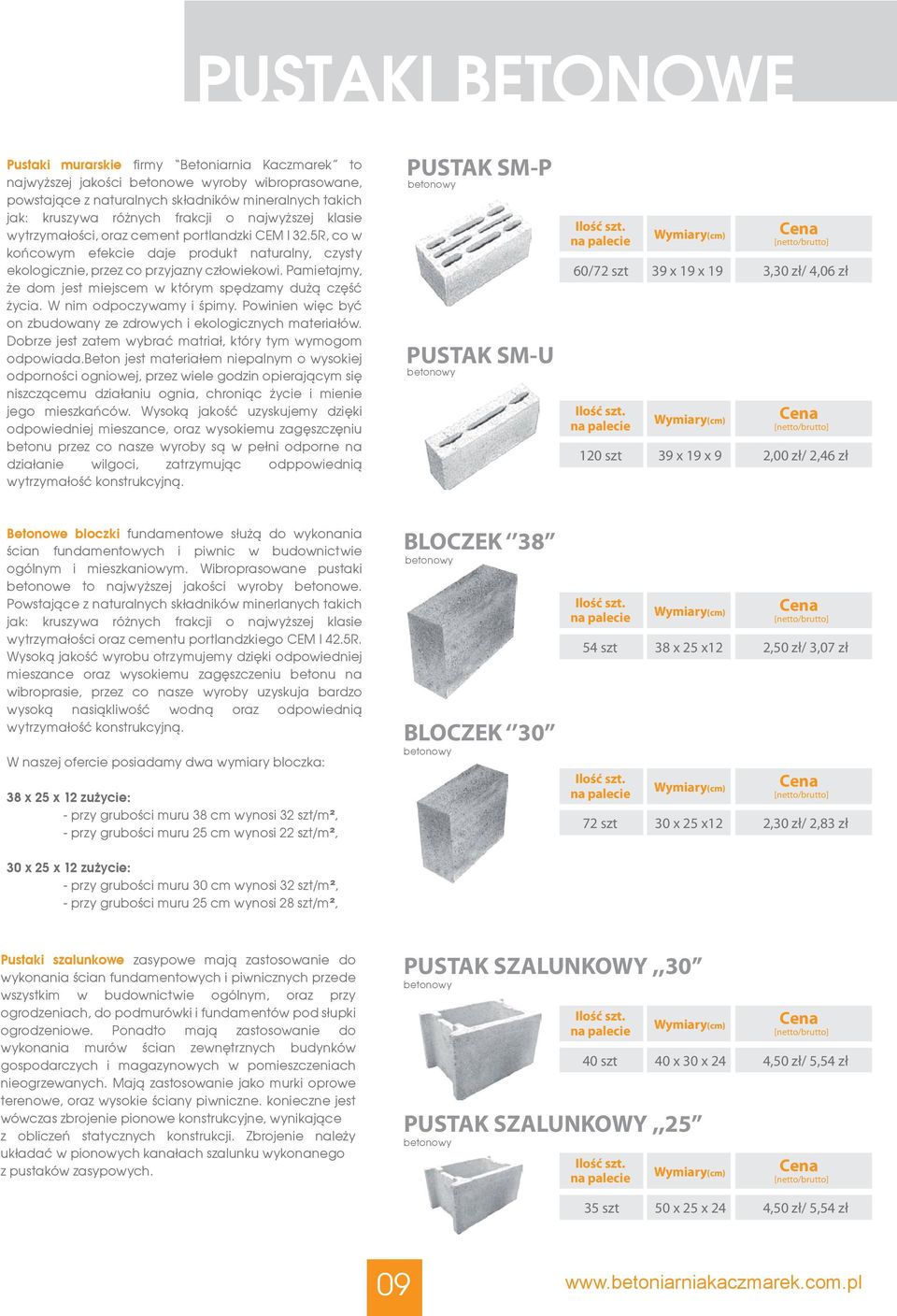

9 PUSTAKI BETONOWE Pustaki murarskie firmy Betoniarnia Kaczmarek to najwyższej jakości betonowe wyroby wibroprasowane, powstające z naturalnych składników mineralnych takich jak: kruszywa różnych frakcji o najwyższej klasie wytrzymałości, oraz cement portlandzki CEM I 32.5R, co w końcowym efekcie daje produkt naturalny, czysty ekologicznie, przez co przyjazny człowiekowi. Pamietajmy, że dom jest miejscem w którym spędzamy dużą część życia. W nim odpoczywamy i śpimy. Powinien więc być on zbudowany ze zdrowych i ekologicznych materiałów. Dobrze jest zatem wybrać matriał, który tym wymogom odpowiada.beton jest materiałem niepalnym o wysokiej odporności ogniowej, przez wiele godzin opierającym się niszczącemu działaniu ognia, chroniąc życie i mienie jego mieszkańców. Wysoką jakość uzyskujemy dzięki odpowiedniej mieszance, oraz wysokiemu zagęszczęniu betonu przez co nasze wyroby są w pełni odporne na działanie wilgoci, zatrzymując odppowiednią wytrzymałość konstrukcyjną. PUSTAK SM-P betonowy PUSTAK SM-U betonowy Ilość szt. na palecie (cm) 60/72 szt 39 x 19 x 19 3,30 zł/ 4,06 zł Ilość szt. na palecie (cm) 120 szt 39 x 19 x 9 2,00 zł/ 2,46 zł Betonowe bloczki fundamentowe służą do wykonania ścian fundamentowych i piwnic w budownictwie ogólnym i mieszkaniowym. Wibroprasowane pustaki betonowe to najwyższej jakości wyroby betonowe. Powstające z naturalnych składników minerlanych takich jak: kruszywa różnych frakcji o najwyższej klasie wytrzymałości oraz cementu portlandzkiego CEM I 42.5R. Wysoką jakość wyrobu otrzymujemy dzięki odpowiedniej mieszance oraz wysokiemu zagęszczeniu betonu na wibroprasie, przez co nasze wyroby uzyskuja bardzo wysoką nasiąkliwość wodną oraz odpowiednią wytrzymałość konstrukcyjną. W naszej ofercie posiadamy dwa wymiary bloczka: 38 x 25 x 12 zużycie: - przy grubości muru 38 cm wynosi 32 szt/m², - przy grubości muru 25 cm wynosi 22 szt/m², BLOCZEK 38 betonowy BLOCZEK 30 betonowy Ilość szt. na palecie (cm) 54 szt 38 x 25 x12 2,50 zł/ 3,07 zł Ilość szt. na palecie (cm) 72 szt 30 x 25 x12 2,30 zł/ 2,83 zł 30 x 25 x 12 zużycie: - przy grubości muru 30 cm wynosi 32 szt/m², - przy grubości muru 25 cm wynosi 28 szt/m², Pustaki szalunkowe zasypowe mają zastosowanie do wykonania ścian fundamentowych i piwnicznych przede wszystkim w budownictwie ogólnym, oraz przy ogrodzeniach, do podmurówki i fundamentów pod słupki ogrodzeniowe. Ponadto mają zastosowanie do wykonania murów ścian zewnętrznych budynków gospodarczych i magazynowych w pomieszczeniach nieogrzewanych. Mają zastosowanie jako murki oprowe terenowe, oraz wysokie ściany piwniczne. konieczne jest wówczas zbrojenie pionowe konstrukcyjne, wynikające z obliczeń statycznych konstrukcji. Zbrojenie należy układać w pionowych kanałach szalunku wykonanego z pustaków zasypowych. PUSTAK SZALUNKOWY,,30 betonowy Ilość szt. na palecie (cm) PUSTAK SZALUNKOWY,,25 betonowy 40 szt 40 x 30 x 24 4,50 zł/ 5,54 zł Ilość szt. na palecie (cm) 35 szt 50 x 25 x 24 4,50 zł/ 5,54 zł 09

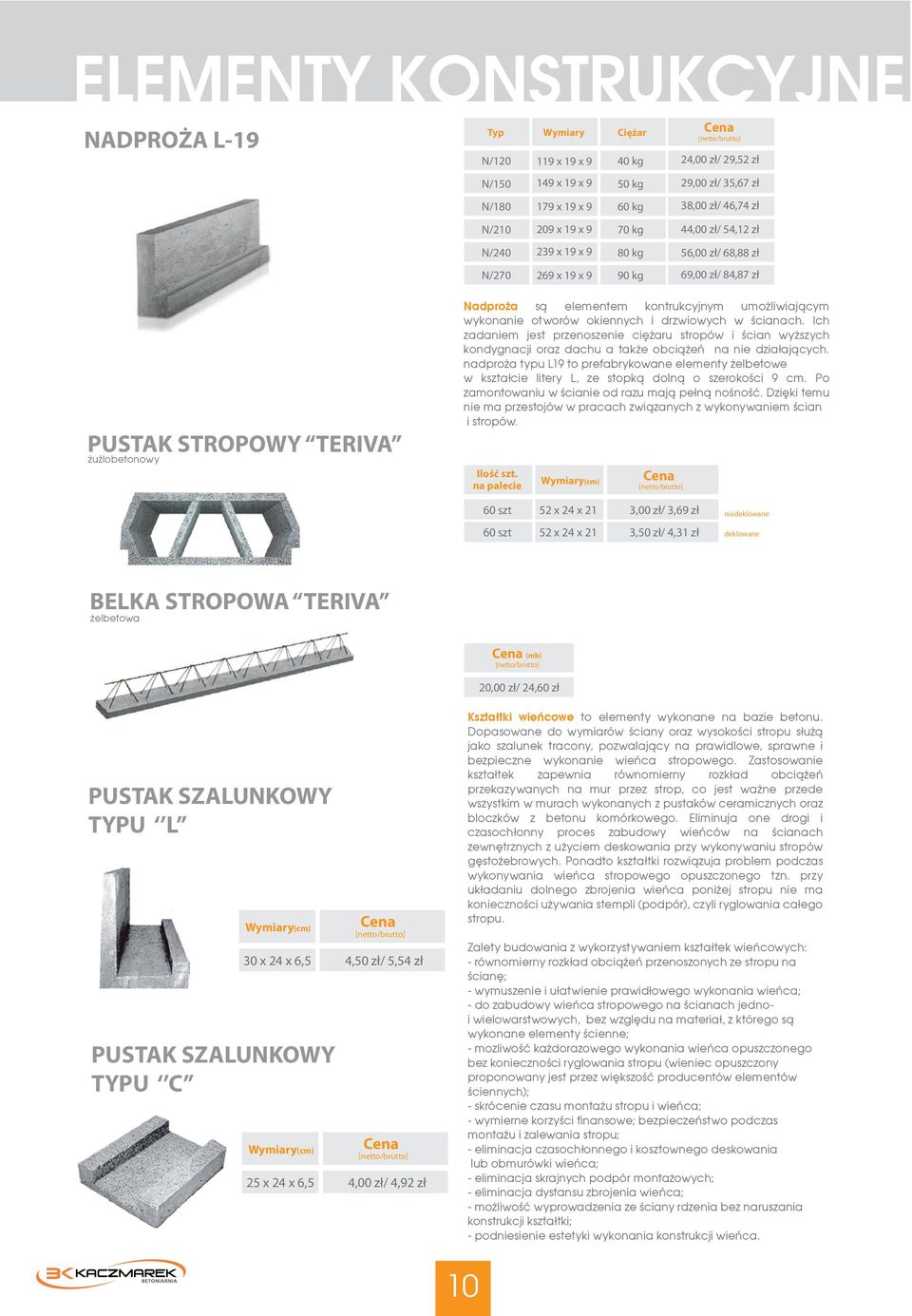

10 ELEMENTY KONSTRUKCYJNE NADPROŻA L-19 Typ Ciężar N/ x 19 x 9 40 kg 24,00 zł/ 29,52 zł N/150 N/180 N/210 N/240 N/ x 19 x x 19 x x 19 x x 19 x x 19 x 9 50 kg 60 kg 70 kg 80 kg 90 kg 29,00 zł/ 35,67 zł 38,00 zł/ 46,74 zł 44,00 zł/ 54,12 zł 56,00 zł/ 68,88 zł 69,00 zł/ 84,87 zł PUSTAK STROPOWY TERIVA żużlobetonowy Nadproża są elementem kontrukcyjnym umożliwiającym wykonanie otworów okiennych i drzwiowych w ścianach. Ich zadaniem jest przenoszenie ciężaru stropów i ścian wyższych kondygnacji oraz dachu a także obciążeń na nie działających. nadproża typu L19 to prefabrykowane elementy żelbetowe w kształcie litery L, ze stopką dolną o szerokości 9 cm. Po zamontowaniu w ścianie od razu mają pełną nośność. Dzięki temu nie ma przestojów w pracach związanych z wykonywaniem ścian i stropów. Ilość szt. na palecie (cm) 60 szt 52 x 24 x 21 3,00 zł/ 3,69 zł 60 szt 52 x 24 x 21 3,50 zł/ 4,31 zł niedeklowane deklowane BELKA STROPOWA TERIVA żelbetowa (mb) 20,00 zł/ 24,60 zł PUSTAK SZALUNKOWY TYPU L (cm) 30 x 24 x 6,5 4,50 zł/ 5,54 zł PUSTAK SZALUNKOWY TYPU C (cm) 25 x 24 x 6,5 4,00 zł/ 4,92 zł Kształtki wieńcowe to elementy wykonane na bazie betonu. Dopasowane do wymiarów ściany oraz wysokości stropu służą jako szalunek tracony, pozwalający na prawidlowe, sprawne i bezpieczne wykonanie wieńca stropowego. Zastosowanie kształtek zapewnia równomierny rozkład obciążeń przekazywanych na mur przez strop, co jest ważne przede wszystkim w murach wykonanych z pustaków ceramicznych oraz bloczków z betonu komórkowego. Eliminuja one drogi i czasochłonny proces zabudowy wieńców na ścianach zewnętrznych z użyciem deskowania przy wykonywaniu stropów gęstożebrowych. Ponadto kształtki rozwiązuja problem podczas wykonywania wieńca stropowego opuszczonego tzn. przy układaniu dolnego zbrojenia wieńca poniżej stropu nie ma konieczności używania stempli (podpór), czyli ryglowania całego stropu. Zalety budowania z wykorzystywaniem kształtek wieńcowych: - równomierny rozkład obciążeń przenoszonych ze stropu na ścianę; - wymuszenie i ułatwienie prawidłowego wykonania wieńca; - do zabudowy wieńca stropowego na ścianach jednoi wielowarstwowych, bez względu na materiał, z którego są wykonane elementy ścienne; - mozliwość każdorazowego wykonania wieńca opuszczonego bez konieczności ryglowania stropu (wieniec opuszczony proponowany jest przez większość producentów elementów ściennych); - skrócenie czasu montażu stropu i wieńca; - wymierne korzyści finansowe; bezpieczeństwo podczas montażu i zalewania stropu; - eliminacja czasochłonnego i kosztownego deskowania lub obmurówki wieńca; - eliminacja skrajnych podpór montażowych; - eliminacja dystansu zbrojenia wieńca; - możliwość wyprowadzenia ze ściany rdzenia bez naruszania konstrukcji kształtki; - podniesienie estetyki wykonania konstrukcji wieńca. 10

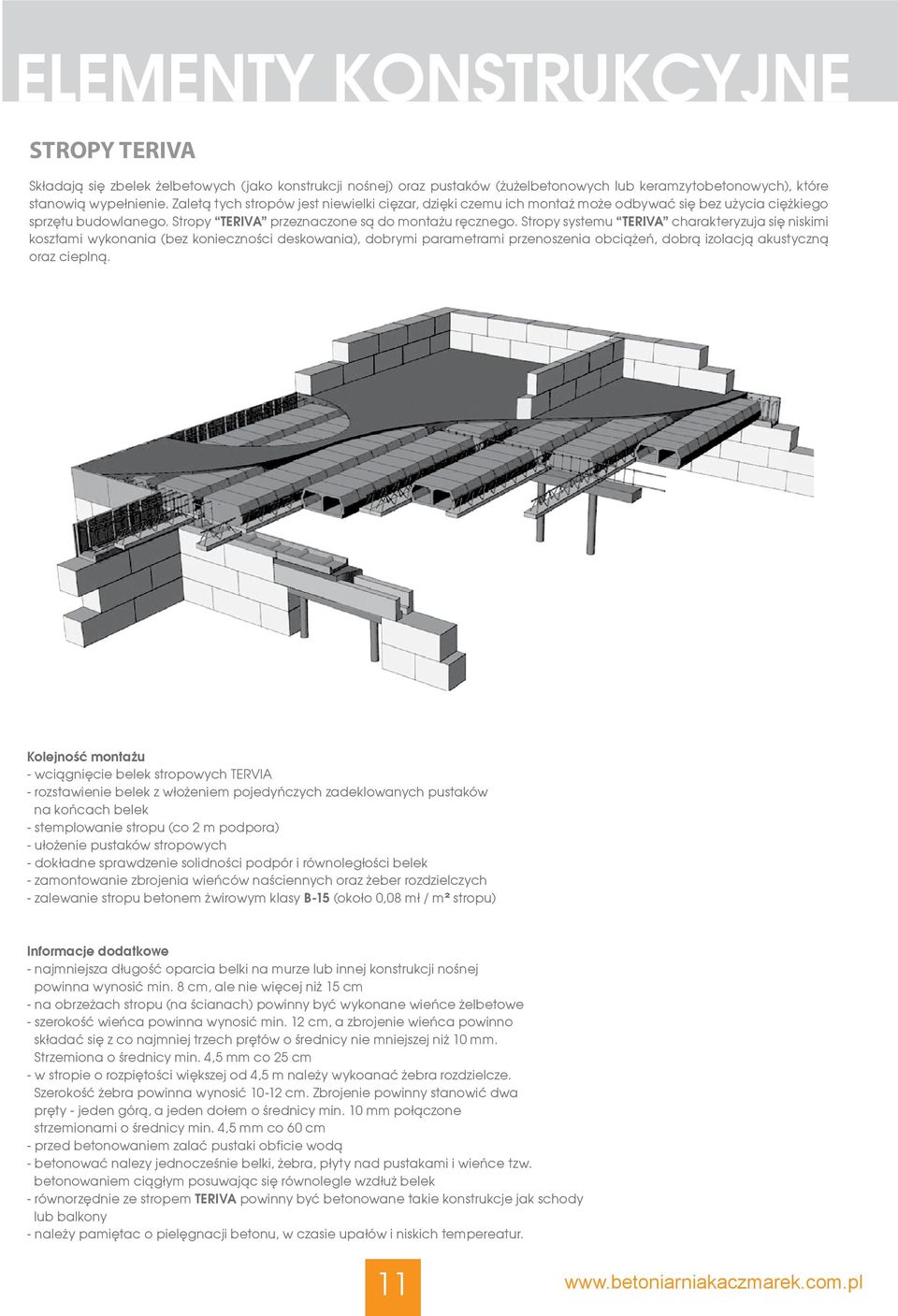

11 ELEMENTY KONSTRUKCYJNE STROPY TERIVA Składają się zbelek żelbetowych (jako konstrukcji nośnej) oraz pustaków (żużelbetonowych lub keramzytobetonowych), które stanowią wypełnienie. Zaletą tych stropów jest niewielki cięzar, dzięki czemu ich montaż może odbywać się bez użycia ciężkiego sprzętu budowlanego. Stropy TERIVA przeznaczone są do montażu ręcznego. Stropy systemu TERIVA charakteryzuja się niskimi kosztami wykonania (bez konieczności deskowania), dobrymi parametrami przenoszenia obciążeń, dobrą izolacją akustyczną oraz cieplną. Kolejność montażu - wciągnięcie belek stropowych TERVIA - rozstawienie belek z włożeniem pojedyńczych zadeklowanych pustaków na końcach belek - stemplowanie stropu (co 2 m podpora) - ułożenie pustaków stropowych - dokładne sprawdzenie solidności podpór i równoległości belek - zamontowanie zbrojenia wieńców naściennych oraz żeber rozdzielczych - zalewanie stropu betonem żwirowym klasy B-15 (około 0,08 m³ / m² stropu) Informacje dodatkowe - najmniejsza długość oparcia belki na murze lub innej konstrukcji nośnej powinna wynosić min. 8 cm, ale nie więcej niż 15 cm - na obrzeżach stropu (na ścianach) powinny być wykonane wieńce żelbetowe - szerokość wieńca powinna wynosić min. 12 cm, a zbrojenie wieńca powinno składać się z co najmniej trzech prętów o średnicy nie mniejszej niż 10 mm. Strzemiona o średnicy min. 4,5 mm co 25 cm - w stropie o rozpiętości większej od 4,5 m należy wykoanać żebra rozdzielcze. Szerokość żebra powinna wynosić cm. Zbrojenie powinny stanowić dwa pręty - jeden górą, a jeden dołem o średnicy min. 10 mm połączone strzemionami o średnicy min. 4,5 mm co 60 cm - przed betonowaniem zalać pustaki obficie wodą - betonować nalezy jednocześnie belki, żebra, płyty nad pustakami i wieńce tzw. betonowaniem ciągłym posuwając się równolegle wzdłuż belek - równorzędnie ze stropem TERIVA powinny być betonowane takie konstrukcje jak schody lub balkony - należy pamiętac o pielęgnacji betonu, w czasie upałów i niskich tempereatur. 11

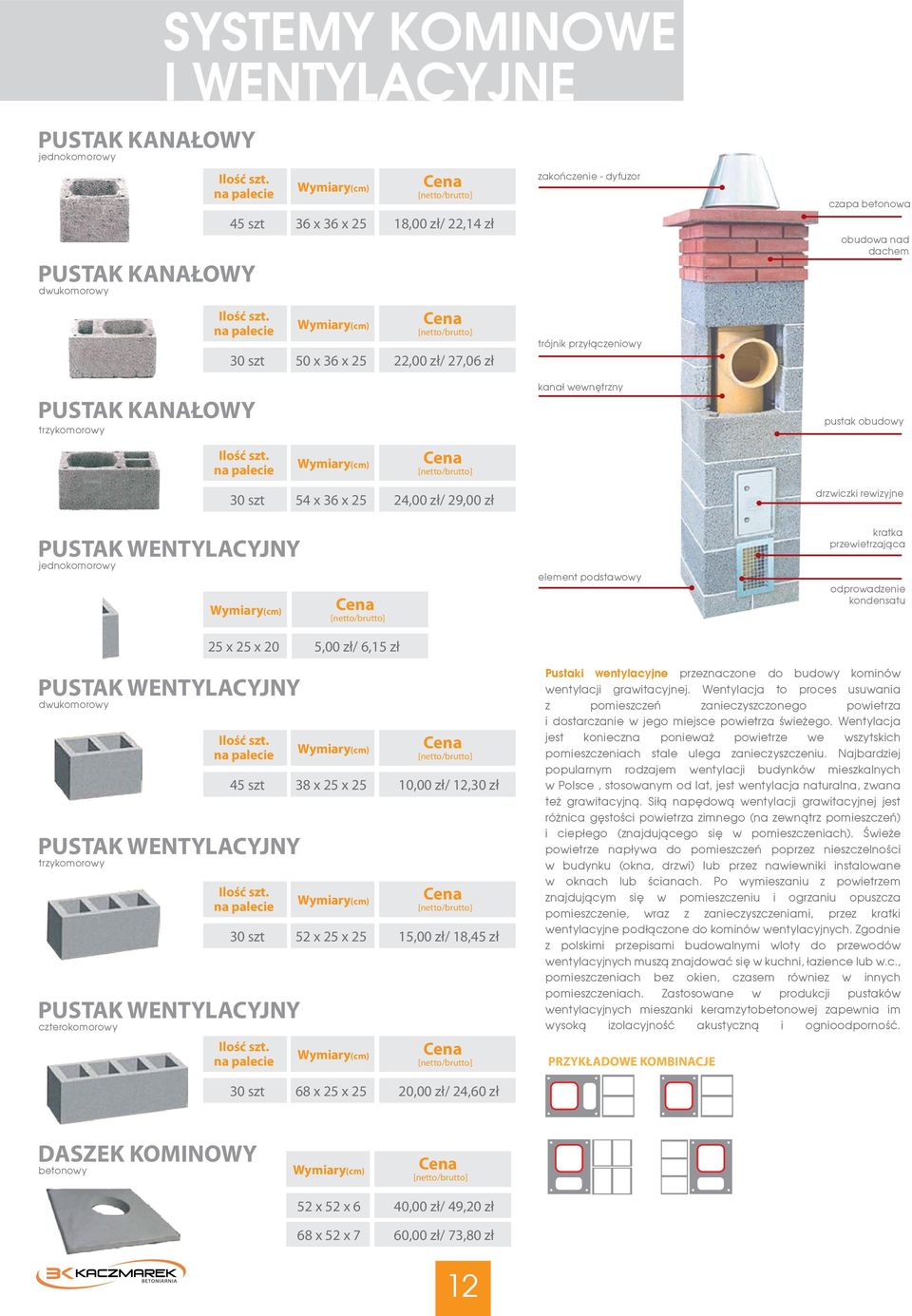

12 PUSTAK KANAŁOWY jednokomorowy SYSTEMY KOMINOWE I WENTYLACYJNE Ilość szt. na palecie PUSTAK KANAŁOWY dwukomorowy (cm) 45 szt 36 x 36 x 25 18,00 zł/ 22,14 zł Ilość szt. na palecie (cm) 30 szt 50 x 36 x 25 22,00 zł/ 27,06 zł zakończenie - dyfuzor trójnik przyłączeniowy czapa betonowa obudowa nad dachem PUSTAK KANAŁOWY trzykomorowy kanał wewnętrzny pustak obudowy Ilość szt. na palecie (cm) 30 szt 54 x 36 x 25 24,00 zł/ 29,00 zł drzwiczki rewizyjne PUSTAK WENTYLACYJNY jednokomorowy (cm) element podstawowy kratka przewietrzająca odprowadzenie kondensatu 25 x 25 x 20 5,00 zł/ 6,15 zł PUSTAK WENTYLACYJNY dwukomorowy Ilość szt. na palecie PUSTAK WENTYLACYJNY trzykomorowy (cm) 45 szt 38 x 25 x 25 10,00 zł/ 12,30 zł Ilość szt. na palecie PUSTAK WENTYLACYJNY czterokomorowy (cm) 30 szt 52 x 25 x 25 15,00 zł/ 18,45 zł Ilość szt. na palecie (cm) Pustaki wentylacyjne przeznaczone do budowy kominów wentylacji grawitacyjnej. Wentylacja to proces usuwania z pomieszczeń zanieczyszczonego powietrza i dostarczanie w jego miejsce powietrza świeżego. Wentylacja jest konieczna ponieważ powietrze we wszytskich pomieszczeniach stale ulega zanieczyszczeniu. Najbardziej popularnym rodzajem wentylacji budynków mieszkalnych w Polsce, stosowanym od lat, jest wentylacja naturalna, zwana też grawitacyjną. Siłą napędową wentylacji grawitacyjnej jest różnica gęstości powietrza zimnego (na zewnątrz pomieszczeń) i ciepłego (znajdującego się w pomieszczeniach). Świeże powietrze napływa do pomieszczeń poprzez nieszczelności w budynku (okna, drzwi) lub przez nawiewniki instalowane w oknach lub ścianach. Po wymieszaniu z powietrzem znajdującym się w pomieszczeniu i ogrzaniu opuszcza pomieszczenie, wraz z zanieczyszczeniami, przez kratki wentylacyjne podłączone do kominów wentylacyjnych. Zgodnie z polskimi przepisami budowalnymi wloty do przewodów wentylacyjnych muszą znajdować się w kuchni, łazience lub w.c., pomieszczeniach bez okien, czasem równiez w innych pomieszczeniach. Zastosowane w produkcji pustaków wentylacyjnych mieszanki keramzytobetonowej zapewnia im wysoką izolacyjność akustyczną i ognioodporność. PRZYKŁADOWE KOMBINACJE 30 szt 68 x 25 x 25 20,00 zł/ 24,60 zł DASZEK KOMINOWY betonowy (cm) 52 x 52 x 6 40,00 zł/ 49,20 zł 68 x 52 x 7 60,00 zł/ 73,80 zł 12

13 GALANTERIA BETONOWA PŁYTA CHODNIKOWA Ilość szt. na palecie (cm) Kolor 126 szt 35 x 35 x 5 szary 4,50 zł/ 5,54 zł 126 szt 35 x 35 x 5 czerwony grafit 5,00 zł/ 6,15 zł 126 szt 35 x 35 x 5 śrutowana 6,50 zł/ 8,00 zł 40 szt 50 x 50 x 7 szary 12,00 zł/ 14,76 zł 40 szt 50 x 50 x 7 czerwony grafit 13,00 zł/ 15,99 zł OBRZEŻA Ilość szt. na palecie (cm) Kolor 72 szt 6 x 20 x 75 szary 7,13 zł/ 8,77 zł 72 szt 64 szt 30 szt 30 szt 6 x 20 x 75 6 x 20 x x 25 x x 25 x 100 czerwony grafit, brąz szary szary czerwony grafit, brąz 9,00 zł/ 11,07 zł 10,00 zł/ 12,30 zł 13,50 zł/ 16,61 zł 16,00 zł/ 19,68 zł 40 szt 8 x 30 x 100 szary 15,50 zł/ 19,07 zł 40 szt 8 x 30 x 100 czerwony grafit, 18,50 zł/ 22,76 zł brąz KRAWĘŻNIK PROSTY Ilość szt. na palecie (cm) Kolor 18 szt 12 x 25 x 100 szary 19,00 zł/ 23,37 zł KRAWĘŻNIK SKOŚNY 18 szt 18 szt 18 szt 12 x 25 x x 30 x x 30 x 100 czerwony grafit, brąz szary czerwony grafit, brąz 23,00 zł/ 28,29 zł 24,50 zł/ 30,14 zł 29,50 zł/ 36,29 zł 12 szt 20 x 30 x 100 szary 34,00 zł/ 41,82 zł 12 szt 20 x 30 x 100 czerwony grafit, 39,00 zł/ 47,97 zł brąz Ilość szt. na palecie (cm) Kolor 18 szt 22/30 x 15 x 100 szary 32,00 zł/ 39,36 zł 12 szt 22/30 x 20 x 100 szary 40,00 zł/ 49,20 zł KRAWĘŻNIK NAJAZDOWY Ilość szt. na palecie (cm) Kolor 24 szt 15 x 22 x 100 szary 24,50 zł/ 34,14 zł 24 szt 20 szt 15 x 22 x 100 czerwony grafit, brąz 20 x 22 x 100 szary 30,00 zł/ 36,90 zł 34,00 zł/ 41,82 zł 13

14 ELEMENTY KANALIZACJI KORYTKA Korytka są elementami betonowymi dostępnymi w różnych wymiarach, w zależności od miejsca przeznaczenia oraz potrzeb klienta. Są doskonałym rozwiązaniem w budownictwie drogowym, umożliwiającym sprawne odprowadzanie do kanalizacji nadmiaru wody z chodników, placów, parkingów oraz ulic. Korytka mniejszych gabarytów wykorzystywane są w ogrodach. KORYTKO OGRODOWE MAŁE 80 mm 250 mm [cm] 50 x 25 x 8 8,00 zł / 9,84 zł KORYTKO 50/30/ mm 300 mm [cm] 50 x 30 x 20 16,00 zł/ 19,68 zł KORYTKO DROGOWE DUŻE 150 mm 500 mm [cm] 50 x 50 x 15 20,00 zł/ 24,60 zł KORYTKO ŚCIEKOWE 70/30/12 Ciężar [cm] 70 x 30 x kg 14,00 zł/ 17,22 zł 14

15 ELEMENTY KANALIZACJI KORYTKA KORYTKO DENNE HAŁCNÓW 700 mm [cm] 50 x 70 x mm 500 mm Ciężar 106 kg 22,00 zł/ 27,06 zł KORYTKO DENNE BIERUŃ 260 mm 60x50 mm 1240 mm 500 mm [cm] 124 x 50 x 26 80,00 zł/ 98,40 zł KORYTKO ŚCIEKOWE - TYP ROZWARTY 800 mm [cm] 100 x 80 x 40 KORYTKO ŚCIEKOWE ŚREDNIE 400 mm 400 mm 560 mm Otwory montażowe 1000 mm Ciężar 200 kg 70,00 zł/ 86,10 zł Produkowane zgodnie z normą BN-80/6775 Klasa betonu C20/25 ZASTOSOWANIE: Przeznaczone do konstrukcji kanałów odwadniających. 100 mm 550 mm 400 mm [cm] 55 x 50 x 10 13,00 zł/ 15,99 zł 15

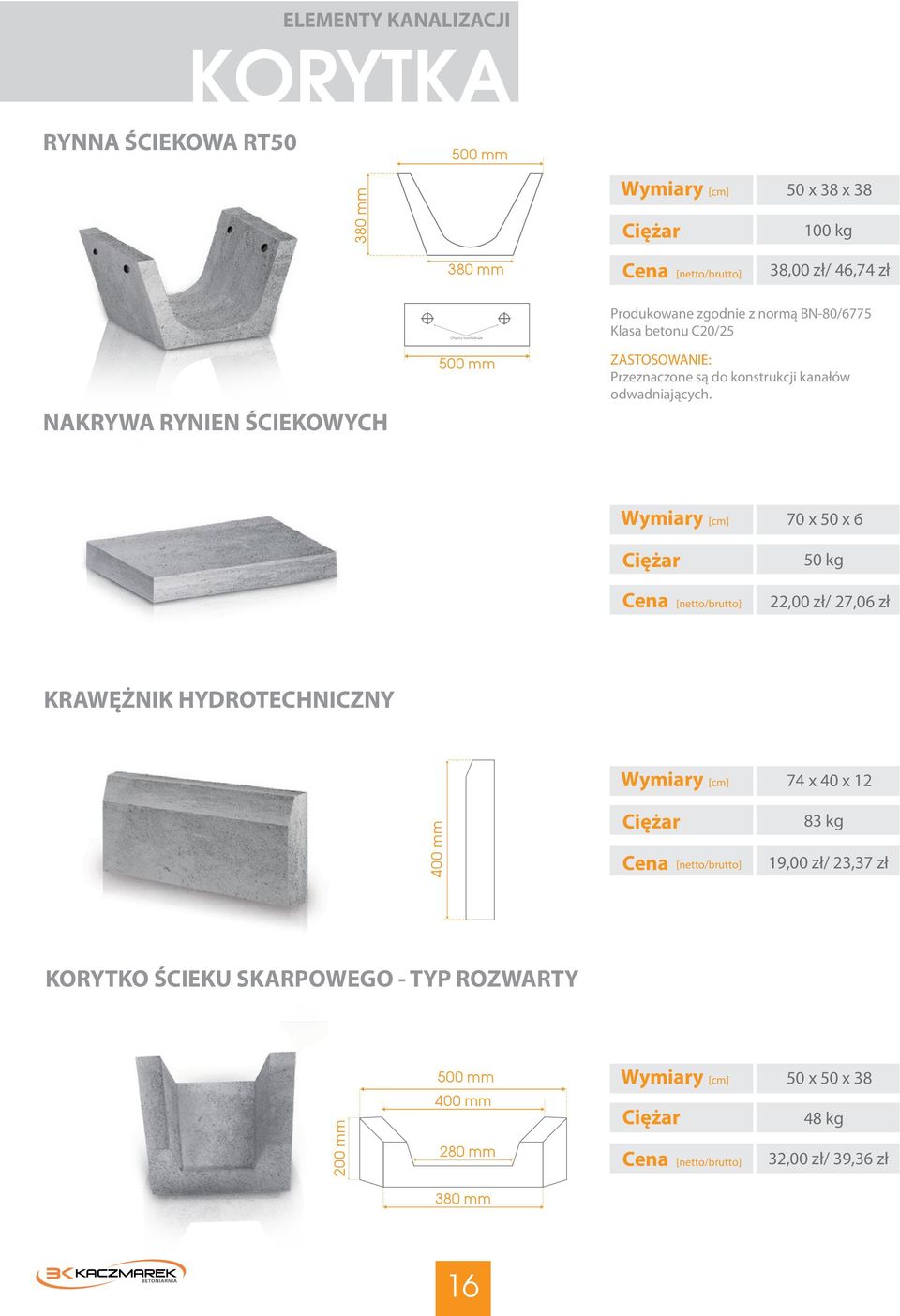

16 ELEMENTY KANALIZACJI KORYTKA RYNNA ŚCIEKOWA RT mm 380 mm [cm] 50 x 38 x 38 Ciężar 100 kg 380 mm 38,00 zł/ 46,74 zł NAKRYWA RYNIEN ŚCIEKOWYCH Otwory montażowe 500 mm Produkowane zgodnie z normą BN-80/6775 Klasa betonu C20/25 ZASTOSOWANIE: Przeznaczone są do konstrukcji kanałów odwadniających. [cm] 70 x 50 x 6 Ciężar 50 kg 22,00 zł/ 27,06 zł KRAWĘŻNIK HYDROTECHNICZNY [cm] 74 x 40 x mm Ciężar 83 kg 19,00 zł/ 23,37 zł KORYTKO ŚCIEKU SKARPOWEGO - TYP ROZWARTY 200 mm 500 mm 400 mm 280 mm [cm] 50 x 50 x 38 Ciężar 48 kg 32,00 zł/ 39,36 zł 380 mm 10 16

17 SŁUPKI OZNACZENIOWE SŁUPEK GRANICZNY 440 mm [cm] wys. 45 cm 10,00 zł/ 12,30 zł SŁUPEK OZNACZENIOWY TYP,,A Ciężar [cm] 20 x 20 x kg 52,00 zł/ 63,96 zł Produkowane zgodnie z normą PN-EN Klasa betonu C16/20 SŁUPEK OZNACZENIOWY TYP,,B Rura 76,1 x 3, mm 1700 mm 250 pomarańczowy granica barwy biały Ciężar [cm] 20 x 20 x kg 95,00 zł/ 116,85zł Produkowane zgodnie z normą PN-EN Klasa betonu C16/

18 ELEMENTY KANALIZACJI STUDNIE I KRĘGI BETONOWE I ŻELBETOWE Stosuje się je głównie jako element studni osadnikowej przy wpustach ulicznych wykonanych w pasach drogowych o dużym natężeniu ruchu, a także do wszystkich rodzajów kanalizacji opadowej, sanitarnej, jak i ogólnoprzemysłowej. Pełnią funkcję studni przelotowych, rozgałęzionych. Mogą być stosowane także jako przepusty pod drogami i zjazdami z posesjinasza frma oferuje usługę wiercenia otworów o żądanej średnicy i lokalizacji w elemencie. W studniach i kręgach otwory wykonujemy wg ustaleń klienta. STUDNIA I KRĘGI - BETONOWE I ŻELBETOWE ( POŁĄCZENIE NA FELC ) KRĄG S Ø S STUDNIA H D S Ø S WIZUALIZACJA KRĘGU Z OTWOREM 18

19 ELEMENTY KANALIZACJI STUDNIE I KRĘGI BETONOWE I ŻELBETOWE KRĘGI BETONOWE I ŻELBETOWE* Klasa [Ø / H / S ] w mm 800/300/80 800/500/80 800/750/80 800/1000/80 betonowy 200 kg 272 kg żelbetowy betonu 1000/300/ kg 380 kg C37/ /500/ kg 380 kg C37/ /300/ /500/ /300/ /500/ kg 435 kg 435 kg 580 kg 350 kg 380 kg 612 kg 380 kg 400 kg 675 kg 1800 kg 280 kg C37/ kg 380 kg 380 kg C37/45 C37/45 C37/45 C37/45 C37/45 betonowego 55,00 zł/ 67,65 zł 75,00 zł/ 92,25 zł 98,00 zł/ 120,54 zł 127,00 zł/ 156,21 zł 110,00 zł/ 135,30 zł 147,00 zł/ 180,81 zł 145,00 zł/ 178,35 zł 175,00 zł/ 215,25 zł żelbetowego 82,00 zł/ 100,86 zł 110,00 zł/135,30 zł 115,00 zł/ 141,45 zł 160,00 zł/ 196,80 zł 1000/600/ kg C37/45 130,00 zł/ 159,90 zł 145,00 zł/ 178,35 zł 170,00 zł/ 209,10 zł 1200/600/ kg C37/45 150,00 zł/ 184,50 zł 165,00 zł/ 202,95 zł 1800/ /500 C37/45 C37/45 C37/45 C37/45 105,00 zł/ 129,15 zł 135,00 zł/ 166,05 zł 129,00 zł/ 158,67 zł 170,00 zł/ 209,10 zł 128,00 zł/157,44 zł 168,00 zł/ 206,64 zł 210,00 zł/ 258,30 zł 450,00 zł/ 553,50 zł 720,00 zł/ 885,60 zł STUDNIE * * [Ø / H / S ] w mm 1000/1000/ /1000/ /1000/ kg 1872 kg 2304 kg Możliwość wykonania otworu Możliwość montażu stopni żeliwnych Możliwość montażu przejść szczelnych 470,00 zł/ 578,10 zł 560,00 zł/688,80 zł 780,00 zł/ 959,40 zł KRĘGI I RURY Z DNEM [Ø / H / S ] w mm 500/500/60 500/750/60 500/1000/60 800/ / /1000 żelbetowy 193 kg 370 kg 390 kg żelbetowego 75,00 zł/ 92,25 zł 95,00 zł/ 116,85zł 110,00 zł/ 135,30 zł 110,00 zł/ 135,30 zł 140,00 zł/ 172,20 zł 170,00 zł/ 209,10 zł 1000/ ,00 zł/ 233,70 zł 1200/ ,00 zł/ 282,90 zł Klasa betonu C37/

20 ELEMENTY KANALIZACJI PIERŚCIENIE Zadaniem pierścienia odciążającego jest przeniesienie obciążeń na grunt wokół studzienki i zabezpieczenie ścian komory studzienki przed działaniem sił pionowych. Pierścienie odciążające są to elementy wibrowane. PIERŚCIENIE DYSTANSOWE Ilość szt. na palecie [mm] [Ø zew. / Ø wew. / H ] 30 szt 28 kg 785 x 625 x 40 19,00 zł/ 23,37 zł 20 szt 44 kg 785 x 625 x 60 22,00 zł/ 27,06 zł 15 szt 58 kg 785 x 625 x 80 26,00 zł/31,98 zł 12 szt 72 kg 785 x 625 x ,00 zł/36,90 zł 10 szt 88 kg 785 x 625 x ,00 zł/ 39,36zł PIERŚCIEŃ ODCIĄŻAJĄCY [mm] [Ø zew. / Ø wew. / H ] 1000/700/120 95,00 zł/ 116,85 zł 1100/700/ kg 110,00 zł/ 135,30 zł 1200/700/ /1000/ /1280/ /1500/ /1740/ kg 700 kg 800 kg 940 kg 95,00 zł/ 116,85zł 130,00 zł/ 159,90 zł 235,00 zł/ 289,05 zł 250,00 zł/ 307,50 zł 280,00 zł/ 344,40 zł ELEMENTY KANALIZACJI CEGŁY I BLOCZKI BLOCZEK KANALIZACYJNY CEGŁA KANALIZACYJNA (cm) 38 x 10,5 x 8 (cm) 26 x 12 x 5 36 x 20 x 10 20

21 ELEMENTY KANALIZACJI RURY PRZEPUSTOWE Stosuje się je głównie jako element studni osadnikowej przy wpustach ulicznych wykonanych w pasach drogowych o dużym natężeniu ruchu, a także do wszystkich rodzajów kanalizacji opadowej, sanitarnej jak i ogólnoprzemysłowej. Pełnią funkcję studni przelotowych, rozgałęzionych. Mogą być stosowane także jako przepusty pod drogami i zjazdami z posesji. [mm] [ Ø wew./ H/ S - grubość ścianki ] 400/500/60 400/1000/ /300/ /500/ / 1000/ / 500/ /1000 / kg 240 kg 78 kg 129 kg 258 kg 258 kg 516 kg betonowe 40,00 zł / 49,20 zł 60,00 zł / 73,80 zł 35,00 zł/ 43,05 zł 45,00 zł / 55,35 zł 70,00 zł/ 86,10 zł 90,00 zł/ 110,70 zł 140,00 zł/ 172,20 zł [mm] [ Ø wew./ H/ S - grubość ścianki ] żelbetonowe 500/500/ kg 57,00 zł/ 70,11 zł 500/1000/ kg 95,00 zł/ 116,85 zł ŚCIANKA CZOŁOWA DO RUR PRZEPUSTOWYCH [ do rur ] [ do rur ] Ø kg 280,00 zł/ 344,40 zł Ø kg 280,00 zł/ 344,40 zł Ø kg 280,00 zł/ 344,40 zł Ø kg 280,00 zł/ 344,40 zł 21

22 ELEMENTY KANALIZACJI KANALIZACJA DESZCZOWA 1000 mm 960 mm Płyta pokrywowa Pierścień odciążający 700 mm 1000/1000 mm Krąg Krąg z otworem 500/1000 mm rura PVC 200 Wylot do studzienki odbierającej Przejście szczelne 500/700/1000 mm 60/120 mm 500 mm Krąg z dnem Posypka z tłucznia lub żwiru 22

23 POKRYWA DO KRĘGÓW Z OTWOREM ELEMENTY KANALIZACJI POKRYWY [mm] [Øzew./Øwew./H] 960/600/ kg 1000/500/120 85,00 zł/ 104,55 zł 85,00 zł/ 104,55 zł 1200/600/ /600/ /600/ /600/ kg 435 kg 638 kg 1200 kg 120,00 zł/ 147,60 zł 150,00 zł/ 184,50 zł 215,00 zł/ 264,45 zł 420,00 zł/ 516,60 zł 2860/600/ kg 580,00 zł/ 713,13 zł POKRYWA PEŁNA [Øzew./H] [mm] 1000/80 85,00 zł/ 104,55 zł 960/ kg 95,00 zł/ 116,85zł 1200/ / / / kg 525 kg 728 kg 1090 kg 130,00 zł/ 159,90 zł 160,00 zł/ 196,80 zł 255,00 zł/ 276,75 zł 280,00 zł/ 344,40 zł 2860/ kg 590,00 zł/ 725,70 zł KOREK DO POKRYWY [Ø/ Hmm] 770 x 80 45,00 zł/55,35 zł WŁAZ ŻELBETOWY Z UCHWYTAMI [Ø/H mm] 800 x ,00 zł/159,90 zł 23

24 ELEMENTY KANALIZACJI ODWODNIENIA LINIOWE To najefektywniejsze rozwiązanie do usuwania wody deszczowej na obszarach utwardzonych, takich jak: chodniki, drogi dojazdowe, podjazdy do garaż, ogrody, parki, obiekty sportowe, na których przewiduje się obciążenie klasy od A15 do klasy D400. ZASTOSOWANIE ODWODNIEŃ LINIOWYCH: Klasy obciążeń wg normy PN-EN 1433:2005 Klasa A15 (do 1,5 t) ciągi komunikacyjne dla ruchu pieszego oraz rowerowego, tereny zielone np. parki, skwery, obszary przydomowe. Klasa B125 (do 12,5 t) obszary zwiększonego ruchu pieszego, tereny parkingowe dla samochodów osobowych, garaże. Klasa C250 (do 25 t) obszary przykrawężnikowe ulic, chodników, pobocza, ruch lekkich samochodów ciężarowych, dostawczych. Klasa D400 (do 40 t) jezdnie dróg, pobocza oraz parkingi dla wszystkich rodzajów pojazdów drogowych. ODWODNIENIA LINIOWE klasa A15 Dopuszalne obciążenie 1,5 tony [mm] 1000 x 130 x 120 1,5 tony 500 x 130 x 120 Ilość sztuk na palecie 30 szt 35,00 zł/ 43,05 zł dowolna Rodzaj pokrywy Blacha ocynkowana Blacha ocynkowana 20,00 zł/ 24,60 zł STUDZIENKA klasa A15 Dopuszalne obciążenie [mm] Ilość sztuk na palecie Rodzaj pokrywy 1,5 tony 330 x 130 x 380 dowolna Blacha ocynkowana 35,00 zł/ 43,05 zł KRATKA ŚCIEKOWA 59x39 [cm] 59 x 39 x 6 Ilość sztuk na palecie dowolna 110,00 zł/ 135,30 zł 24

25 DWUSTRONNE OGRODZENIA BETONOWE Dwustronne ogrodzenia betonowe są nowością na polskim rynku. Produkowane są z najwyższej jakości betonu B35, a zbrojenie każdej z płyt sprawia, że są znacznie bardziej wytrzymałe. Swoją fakturą dwustronne panele imitują naturalny piaskowiec. Klienci mają możliwość wyboru trzech naturalnych kolorów, doskonale komponujących się z otoczeniem jasnego piaskowego, ciemnego piaskowego oraz w naturalnym kolorze betonu. System ogrodzeń dwustronnych charakteryzuje się wysoką estetyką i trwałością. Pozwala to na eleganckie wykończenie zarówno prywatnych posesji, jak i placów handlowych, przemysłowych oraz ogrodów. Montaż dwustronnych paneli betonowych wykonany jest wg zasady pióro-wpust. Dzięki temu eliminujemy przerwy między płytami, dając efekt jednolitej powierzchni. elementów ogrodzenia dwustronnego betonowego: Panel betonowy dwustronny - płyta nr 69: dł. 200cm wys. 30cm Słupek betonowy dwustronny dopasowany do wysokości przęsła: - słupek zwykły dwustronny nr 66 - słupek narożny nr 67 - słupek końcowy nr Daszek ozdobny - nr 65: dł. 200cm wys. 6cm Standardowe przęsło o wysokości 156cm składa się z: 1 słupka, 5 paneli, daszka ozdobnego. Na życzenie klienta prezentujemy także pozostałe wysokości przęseł dwustronnych: 216cm, 156cm, 126cm, 96cm, 66cm 25

26 KLASYCZNE OGRODZENIA BETONOWE BETONIARNIA KACZMAREK oferuje bogaty wybór ogrodzeń betonowych. Na życzenie klienta produkowane przez nas elementy ogrodzeń można kompletować w dowolne wzory. Oferujemy ogrodzenia o wzorze z kamienia zwykłego, cegły, z kamienia łamanego lub ozdobnego. Konstrukcja elementów pozwala na indywidualny dobór wysokości ogrodzenia. Każdy z elementów ogrodzenia jest zbrojony. Do produkcji używamy plastyfkatorów do betonu, które znacznie bardziej poprawiają wytrzymałość i mrozoodporność ogrodzeń. Dodatkowo zamieszczamy w tej kategorii: - Typoszereg Ogrodzeniowych Desek Żelbetonowych - Warunki gwarancji - Instrukcja montażu A x 205 cm 160 x 205 cm 150 x 205 cm [netto] 3 płyty 103,00 + słupek zł [netto] 3 płyty 103,00 + słupek zł [netto] 3 płyty 123,50 + słupek zł [netto] *Zestaw zawiera: 2 płyty + słupek 130 x 205 cm 3 płyty 102,50 + słupek zł [netto ] 150 x 205 cm 3 płyty 100,00 + słupek zł [netto] 150 x 205 cm 3 płyty 102,00 + słupek zł [netto] 160 x 205 cm 3 płyty 102,00 + słupek zł 91 [netto] 160 x 205 cm 3 płyty 102,00 + słupek zł 26 [netto] 150 x 205 cm 3 płyty 83,00 + słupek zł

27 KLASYCZNE OGRODZENIA BETONOWE A x 205 cm 150 x 205 cm 150 x 205 cm [netto] 3 płyty 100,50 + słupek zł [netto] 3 płyty 98,50 + słupek zł [netto] 3 płyty 98,50 + słupek zł x 205 cm 150 x 208 cm 150 x 205 cm [netto] 3 płyty 102,50 + słupek zł [netto] 3 płyty 114,50 + słupek zł [netto] 3 płyty 104,00 + słupek zł 73A 73A x 208 cm 160 x 208 cm 160 x 208 cm [netto] 3 płyty 134,00 + słupek zł [netto] 3 płyty 134,00 + słupek zł [netto] 3 płyty 114,50 + słupek zł + daszek + daszek ozdobny 27

28 KLASYCZNE OGRODZENIA BETONOWE x 205 cm 150 x 205 cm 150 x 205 cm [netto] 3 płyty 104,00 + słupek zł [netto] 3 płyty 108,50 + słupek zł [netto] 3 płyty 104,00 + słupek zł x 205 cm 150 x 205 cm 150 x 205 cm [netto] 3 płyty 103,00 + słupek zł [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 98,00 + słupek zł x 205 cm 160 x 205 cm 150 x 205 cm [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 102,00 + słupek zł [netto] 3 płyty 98,00 + słupek zł 28

29 KLASYCZNE OGRODZENIA BETONOWE x 205 cm 150 x 205 cm 130 x 205 cm [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 92,50 + słupek zł *Zestaw zawiera: 2 płyty + słupek x 205 cm 150 x 205 cm 150 x 208 cm [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 108,50 + słupek zł B x 205 cm 160 x 205 cm 160 x 205 cm [netto] 3 płyty 123,50 + słupek zł [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 98,00 + słupek zł + daszek 29

30 KLASYCZNE OGRODZENIA BETONOWE x 205 cm 150 x 205 cm 150 x 205 cm [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 98,00 + słupek zł x 205 cm 160 x 205 cm 170 x 215 cm [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 122,50 + słupek zł A x 205 cm 150 x 208 cm 150 x 205 cm [netto] 3 płyty 91,50 + słupek zł [netto] 3 płyty 98,00 + słupek zł [netto] 3 płyty 98,00 + słupek zł 30

31 KLASYCZNE OGRODZENIA BETONOWE A x 205 cm 125 x 208 cm 160 x 205 cm [netto] 3 płyty 91,50 + słupek zł [netto] 3 płyty 115,00 + słupek zł [netto] 3 płyty 103,00 + słupek zł *Zestaw zawiera: 2 płyty + słupek [netto] 160 x 205 cm 3 płyty 98,00 + słupek zł [netto] 163 x 205 cm 3 płyty 98,00 + słupek zł [netto] 150 x 205 cm 3 płyty 98,00 + słupek zł x 208 cm 160 x 208 cm 170 x 205 cm [netto] 3 płyty 108,50 + słupek zł [netto] 3 płyty 108,50 + słupek zł [netto] 3 płyty 103,00 + słupek zł 31

32 KLASYCZNE OGRODZENIA BETONOWE x 205 cm 210 x 205 cm 210 x 205 cm [netto] 3 płyty 136,00 + słupek zł [netto] 3 płyty 133,00 + słupek zł [netto] 3 płyty 133,00 + słupek zł *Zestaw zawiera: 4 płyty + słupek *Zestaw zawiera: 4 płyty + słupek *Zestaw zawiera: 4 płyty + słupek x 205 cm 200 x 205 cm 200 x 205 cm [netto] 3 płyty 136,00 + słupek zł [netto] 3 płyty 128,00 + słupek zł [netto] 3 płyty 128,00 + słupek zł *Zestaw zawiera: 4 płyty + słupek *Zestaw zawiera: 4 płyty + słupek 87 *Zestaw zawiera: 4 płyty + słupek x 205 cm 200 x 205 cm 200 x 205 cm [netto] 3 płyty 128,00 + słupek zł [netto] 3 płyty 168,00 + słupek zł [netto] 3 płyty 168,00 + słupek zł *Zestaw zawiera: 4 płyty + słupek *Zestaw zawiera: 4 płyty + słupek + daszek *Zestaw zawiera: 4 płyty + słupek + daszek 32

33 KLASYCZNE OGRODZENIA BETONOWE 88A 88A [netto] 200 x 208 cm 3 płyty 176,00 + słupek zł *Zestaw zawiera: 4 płyty + słupe k + daszek Przykładowe zastosowanie [netto] 3 płyty 143,00 + słupek zł 1 płyta + słupek + łuk + belki 88A A Przykładowe zastosowanie Przykładowe zastosowanie x 205 cm [netto] 3 płyty 212,00 + słupek zł [netto] 250 x 205 cm 3 płyty 172,50 + słupek zł 10 *Zestaw zawiera: 6 płyt + słupek *Zestaw zawiera: 5 płyt + słupek 33

34 KLASYCZNE OGRODZENIA BETONOWE WARUNKI GWARANCJI 1. Gwarancja producenta udzielona jest na okres 12 miesięcy i obejmuje wszystkie elementy ogrodzeń (słupki, płyty pełne, ażurowe, o podwalinowe).producent udziela gwarancji na materiał dostarczony i rozładowany u klienta. Wszelkiego rodzaju roszczenia co do jakości i ewentualnych wad materiału klient zobowiązany jest zgłosić podczas rozładunku materiału. Producent nie bierze odpowiedzialności za mechaniczne uszkodzenia materiału, złożonego już u klienta. Sposób transportu i użytkowania materiału jest podany w instrukcji montażu. Towar odebrany bez zastrzeżeń uważa się za wolny od wad widocznych. W przypadku zgłoszonej i uzasadnionej reklamacji wadliwy materiał zostanie wymieniony na wolny od wad w terminie i na zasadach ustalonych przez strony. W przypadku gdy klient wiedział o wadzie w chwili odbioru materiału lub gdy wada nie obniża wartości użytkowej materiału producent ma prawo odmówić zobowiązań gwarancyjnych. 2. Ze względu na wymagane środki i zabezpieczenia materiału transportowanego producent nie bierze odpowiedzialności za materiał zabierany przez klienta własnym transportem. 3. Jeżeli klient nie zamawia grupy montażowej do montażu ogrodzenia zobowiązany jest do zabezpieczenia rozładowanego materiału. 4. Produkowane elementy spełniają wymagania polskiej normy PN-EN 12839: prefabrykaty betonowe, elementy ogrodzeń. Norma europejska EN 12839: 2001 ma status polskiej normy. 5. Elementy ogrodzeń sprzedawane są w kolorze szarym (kolor betonu). W celu przedłużenia żywności materiału można konserwować ogrodzenia odpowiednimi farbami, daje to możliwość uzyskania koloru w zależności od upodobań klienta. 6. Ze względów technologicznych związanych z produkcją producent dopuszcza powstawanie mikro pęknięć na powierzchni materiału, które nie mają wpływu na własności użytkowe ogrodzenia. 7. Reklamacją nie są objęte: - różnice w odcieniach płyty i słupków - związane z technologią produkcyjną wypływki występujące na krawędziach materiału - pory na powierzchni materiału - woskowane mikropęknięcia - naloty, wykwity, plamy (powstałe w wyniku procesu produkcyjnego i procesu parowania) - nieznaczne uszkodzenia mechaniczne (otarcia, rysy, odpryski) INSTRUKCJA MONTAŻU 1. Wykopać dołki. 2. Ustawić słupki - pierwszy i ostatni do wypoziomowania. 3. Rozciągnąć sznurek między słupkami. 4. Wykopać następne dołki w odstępach 205 cm. 5. Ustawić słupek w dołku i ustawić go w pionie i odstępie długości płyty cm. 6. Odchylić ustawiony słupek i włożyć pierwsze dwie płyty. 7. Zamknąć płyty wcześniej odchylonym słupkiem. 8. Zagruzować słupki i zalać rzadkim betonem. 9. Wsunąć ostatnie płyty. TYPOSZEREG ŻELBETOWYCH DESEK OGRODZENIOWYCH DO KATALOGU BETONIARNI KACZMAREK Numer katalogowy elementu 1, 10, 14, 22, 28, 30, 32, 35, 37, 38, 39, 40, 43, 45, 47, 48, 55, 57, 58, 59, 61,63, 69, 84, 03, 83, 84, 85, 89, 90,91 1A, 10A, 22A, 28A, 30A, 51A 2, 8, 11, 13, 16, 17, 18, 23, 25, 26, 33, 52, 56, 61, 63, 85, 87, 89, Możliwość zastosowania jako warstwy górne, środkowe lub dolne jako warstwy środkowe i górne 3,4, 5, 6, 7, 9, 12, 15, 24, 27, 29, 31, 34, 34A, 36, 41, 42, 44, 46, 49, 50, 53, 54, 60, 65, 73a, 73b, 73c, 86, 85, 86, 87, 88, 88a, 100, 101, jako warstwy górne (ustaw jak w katalogu) 01, 1A, 03, 02, 04, 07,1B,10B, 32B,10C,1C,1F, 1D, 82, 06, 08, 10A, 28A, 20, 22, 30A, 32A, 51A, 64 jako warstwy dolne 19, 21, 62 przy montażu ornamentem w dół tylko z płytą nr 20 lub 64 przy montażu ornamentem do góry z pozostałymi płytami o równych górnych krawędziach 47, 48, 49, 50 montować jak na zdjęciach strona w katalogu nr 27 SŁUPKI dobór wysokości słupków indywidualnych przy zamówieniu Elementy ogrodzeń betonowych sprzedawane są w kolorze betonu. Firma Betoniarnia Kaczmarek zastrzega sobie prawo do zmiany cen. 34

35 DO OGRODZEŃ SŁUPKI BETONOWE Nasza oferta słupków betonowych obejmuje: Słupki do ogrodzeń Słupki do siatki ogrodzeniowej Słupki narożne Słupki ogrodzeń betonowych są elementami konstrukcyjnymi do montażu ogrodzeń betonowych. Szczególnie wykorzystywane są, jako łączniki i wsporniki ogrodzenia betonowego. Produkowane w BETONIARNI KACZMAREK słupki charakteryzuje solidność wykonania, trwałość i odporność na warunki atmosferyczne. Wszystkie elementy wykonane są z najwyższej klasy betonu x 14 cm 150 x 13 cm 150 x 22 cm 150 x 22 cm 150 x 14 cm : 35,00 zł : 35,00 zł : 45,00 zł : 45,00 zł : 35,00 zł x 14 cm 175 x 14 cm 200 x 14 cm 200 x 13 cm 200 x 14 cm : 35,00 zł : 40,00 zł : 45,00 zł : 45,00 zł : 45,00 zł 35

36 SŁUPKI DO SIATKI DO SIATKI I NAROŻNE SŁUPKI BETONOWE S1 S2 S x 9 cm 210 x 11 cm 160 [+30] x 10 cm 200[+50 cm] x 12 cm : 20,00 zł : 28,00 zł : 30,00 zł : 55,00 zł SŁUPKI NAROŻNE Słupki do ogrodzeń betonowych Wymiar 300 cm 65,00 zł/ 79,95 zł 250 cm 50,00 zł/ 61,50 zł 225 cm 45,00 zł/ 55,35 zł 200 cm 30,00 zł/ 36,90 zł 175 cm 27,00 zł/ 33,21 zł 150 cm 24,50 zł/ 30,14 zł 125 cm 23,00 zł/ 28,29 zł 100 cm 20,00 zł/ 24,60 zł 75 cm 18,00 zł/ 22,14 zł 50 cm 15,00 zł/ 18,45 zł 200 x 12 cm : 45,00 zł 150 x 12 cm : 35,00 zł 25 cm 12,00 zł/ 14,76 zł Słupki do powójnego ogrodzenia Wymiar 200 cm 60,00 zł/ 73,80 zł 175 cm 54,00 zł/ 66,42 zł 150 cm 50,00 zł/ 61,50 zł 36

37 PŁYTY PODWALINOWE OGRODZENIOWE Płyty podwalinowe znajdują zastosowanie do budowy ogrodzenia panelowego lub siatkowego. Razem z łącznikiem tworzą podmurówkę tego ogrodzenia x 236 cm 28,00 zł/ 34,44 zł 1B 30 x 246 cm 30,00 zł/ 36,90 zł 1C 30 x 257 cm 30,00 zł/ 36,90 zł 1F 30 x 246 cm 30,00 zł/ 36,90 zł 1D 25 x 246 cm 27,50 zł/ 33,83 zł 10B 20 x 246 cm 25,00 zł/ 30,75 zł 10C 25 x 246 cm 27,50 zł/ 33,83 zł 10D 30 x 246 cm 30,00 zł/ 36,90 zł 37

38 PŁYTY PODWALINOWE OGRODZENIOWE x 246 cm 25,00 zł/ 30,75 zł 32B 20 x 246 cm 25,00 zł/ 30,75 zł 1A 25 x 200 cm 19,50 zł/ 23,99 zł 10A 20 x 200 cm 18,00 zł/ 22,14 zł 28A 25 x 200 cm 19,50 zł/ 23,99 zł 22A 25 x 200 cm 19,50 zł/ 23,99 zł 30A 25 x 200 cm 19,50 zł/ 23,99 zł 32A 25 x 200 cm 19,50 zł/ 23,99 zł 51A 25 x 200 cm 19,50 zł/ 23,99 zł x 200 cm 25,00 zł/ 30,75 zł 38

39 PŁYTY PODWALINOWE OGRODZENIOWE ŁUK BELKA DASZEK Z BELKAMI 88 88A X 135 cm 25,00 zł/ 30,75 zł 50 cm 50 X 200 cm 3,00 zł/ 3,69 zł 25,00 zł/ 30,75 zł DASZEK NA PŁYTĘ 73B 19 x 192,5 x12 19,50 zł/ 23,99 zł DASZEK NA PŁYTĘ 73A 19 x 192,5 x12 19,50 zł/ 23,99 zł DASZEK NA PŁYTĘ Z PODWÓJNYM FELCEM 73C 19x 192 x 9 19,50 zł/ 23,99 zł PŁYTY PODWALINOWE OPOROWE x 246 cm 30,00 zł/ 36,90 zł x 246 cm 35,00 zł/ 43,05 zł x 200 cm 32,00 zł/ 39,36 zł x 200 cm 22,00 zł/ 27,06 zł x 200 cm 37,00 zł/ 45,51 zł 39

40 ŁĄCZNIKI Łączniki służą do łączenia płyt podwalinowych na odcinkach prostych, w narożnikach ogrodzenia oraz przy zakończeniach ogrodzeń, furtkach, bramach itp. RODZAJ 1 20 x 24 cm 7,00 zł/ 8,61zł 25 x 24 cm 9,40 zł/ 11,56 zł 30 x 24 cm 11,40 zł/ 14,02 zł 20 x 24 cm 25 x 24 cm 30 x 24 cm 7,00 zł/ 8,61zł 9,40 zł/ 11,56 zł 11,40 zł/ 14,02 zł RODZAJ 2 25 x 24 cm 12,00 zł/ 14,76 zł 30 x 24 cm 14,00 zł/ 17,22 zł * Średnica otworu 7 cm. 30 cm 80 x 16 cm 24,00 zł/ 29,50 zł * Średnica otworu 7 cm. 40

41 PŁYTY CHODNIKOWE I TARASOWE Płyty chodnikowe wykorzystywane są do zabudowy nawierzchni chodników ulicznych na zagęszczonym podłożu ze żwiru, żużla, piasku oraz stabilizacji cementowej. Płyty chodnikowe to rozwiązanie funkcjonalne, szybkie w układaniu oraz ekonomiczne dzięki swojej niewygórowanej cenie. Stosuje się je do utwardzania nawierzchni chodników, tarasów, placów oraz innych powierzchni przeznaczonych dla ruchu pieszego. Naszym klientom oferujemy niewielkich rozmiarów płyty chodnikowe o kwadratowym lub prostokątny kształcie, jak i elementy większych rozmiarów. PŁYTA CHODNIKOWA Długość Szerokość Grubość Zwykła Kolor cm cm 10 6 cm cm 8,00 9,00 zł/ 9,84 11,07 zł zł cm cm 10 6 cm cm 11,00 8,00 zł/ 9,84 13,53 zł zł 31 kg PŁYTA,,CIĘTE PNIE Długość Szerokość Grubość Zwykła Kolor cm cm 10 6 cm cm 8,00 11,00 zł/ zł/ 9,84 13,53 zł zł cm cm 10 6 cm cm 8,00 13,00 zł/ zł/ 9,84 15,99 zł zł 31 kg PŁYTA,,KASKADA Długość Szerokość Grubość Zwykła 90 cm 55 cm 12 cm 30,00 zł/ 36,90 zł Kolor 90 cm 55 cm 12 cm 35,00 zł/ 43,05 zł 40 kg PŁYTA,,DESKA Długość Szerokość Grubość Zwykła 75 cm 25 cm 5,5 cm 10,00 zł/ 12,30 zł 41 Kolor 75 cm 25 cm 5,5 cm 12,00 zł/ 14,76 zł 23,5 kg

42 PŁYTY CHODNIKOWE I TARASOWE PŁYTA AŻUROWA,,MEBA Długość Szerokość Grubość 60 cm 40 cm 8 cm 7,00 zł/ 8,61 zł Zwykła Kolor 60 cm 40 cm 10 cm 10,00 zł/ 12,30 zł WIBROPRASA 60 cm 40 cm 10 cm 8,00 zł/ 9,84 zł 60 cm 40 cm 8 cm 9,00 zł/ 11,07 zł 60 cm 40 cm 10 cm 12,00 zł/ 14,76 zł PŁYTA AŻUROWA,,ŻÓŁW [grubość 8 cm] [grubość 10 cm] 26 kg 33 kg Długość Szerokość Grubość Zwykła Kolor 50 cm 50 cm 5 cm 8,00 zł/ 9,84 zł 50 cm 50 cm 5 cm 10,00 zł/ 12,30 zł 33 kg PŁYTA,,KAMIEŃ RZECZNY Długość Szerokość Grubość Zwykła Kolor 50 cm 50 cm 8 cm 9,00 zł/ 11,07 zł 50 cm 50 cm 8 cm 11,00 zł/ 13,53 zł 34 kg PŁYTA,,LEGO Zwykła Długość Szerokość Grubość 50 cm 50 cm 8 cm 8,00 zł/ 9,84 zł Kolor 50 cm 50 cm 8 cm 10,00 zł/ 12,30 zł 27 kg 42

43 PŁYTY AŻUROWE Płyta ażurowa przeznaczona jest do budowy nawierzchni o małym natężeniu ruchu, takich jak chodniki, parkingi a także do wzmocnienia naturalnych zboczy. Oprócz swojej wytrzymałości, płyty tego typu wyróżnia estetyczny wygląd. Idealnie nadają się na wyłożenie nasypów przy drogach czy budowy parkingów, ponieważ bardzo dobrze odprowadzają wodę. Za ich pomocą można budować również skarpy ziemne rowy i nasypy. Po ułożeniu ażurowa płyta betonowa tworzy nawierzchnię w postaci kraty, w którą najczęściej zasiewamy trawę lub wypełnia grysem. Powstaje wtedy równa nawierzchnia, która efektownie komponuje się z otoczeniem. Dostępne w kolorze szarym i czerwonym. PŁYTA AŻUROWA,,70x50x10 Długość Szerokość Grubość 75 cm 50 cm 10 cm 17,00 zł/ 20,91 zł 73 kg PŁYTA AŻUROWA,,90x60x10 Długość Szerokość Grubość 90 cm 60 cm 10 cm 24,00 zł/ 29,52 zł 105 kg PŁYTA AŻUROWA,,YAMBO OTWORY KWADRATOWE Długość 90 cm Szerokość 60 cm Grubość 10 cm 24,00 zł/ 29,52 zł 103 kg Produkowana zgodnie z normą PN-EN 1339:2005 Klasa betonu C30/37 PŁYTY SKARPOWE Zastosowanie: Płytę wykorzystuje się na drogi dojazdowe do garaży samochodów osobowych, obłożenie skarp, parkingi itp. Długość Szerokość Grubość 100 cm 50 cm 5 cm 16,00 zł/ 19,68 zł 40 kg STOPIEŃ PREFABRYKOWANY Długość Szerokość Grubość 80 cm 34 cm 20 cm 36,00 zł/ 44,28 zł kg Produkowana zgodnie z normą PN-EN Klasa betonu C25/30 Zastosowanie: Pełni funkcję roboczych schodów skarpowych przy mostach i wiaduktach. Przeznaczony jest dla służb drogowych pracujących przy konserwacji obiektu.

44 PŁYTY DROGOWE Produkowane płyty służą idealnie do utwardzania placów oraz budowy dróg dojazdowych. Nasze płyty drogowe są wyjątkowo wytrzymałe, odporne na warunki atmosferyczne, a także natężony ruch drogowy. Wykonujemy je z żelbetonu. Ich zastosowanie wykorzystuje się do wykonania dróg dojazdowych na budowach oraz do budowy nawierzchni na placach składowych, a także do utwardzenia placów magazynowych, parkingów itp. Płyty można stosować do budowy dróg lokalnych lub tymczasowych dróg objazdowych przy budowie dróg publicznych. PŁYTA DROGOWA OTWOROWA,,YOMB Długość Szerokość Grubość 175 kg 100 cm 75 cm 12,5 cm 42,00 zł/ 51,66 zł Produkowana zgodnie z normą PN-EN 1339:2005 Klasa betonu C20/25 Zastosowanie: Płyta wykorzystywana jest do wykonania prowizorycznych nawierzchni drogowych i parkingów. PŁYTA DROGOWA WIELOOTWOROWA Długość Szerokość Grubość 512 kg 175 cm 100 cm 15 cm 230,00 zł/ 282,90 zł Produkowana zgodnie z normą PN-EN 1339:2005 Klasa betonu C20/25 Zastosowanie: Płyta wykorzystywana jest do wykonania prowizorycznych nawierzchni drogowych i parkingów. PŁYTA DROGOWA PEŁNA Długość Szerokość Grubość 170 kg 300 cm 150 cm 15 cm 450,00 zł / 553,50 zł 2000 kg 300 cm 150 cm 18 cm 540,00 zł / 664,20 zł 2230 kg 300 cm 150 cm 20 cm 607,50 zł/ 747,22 zł Produkowana zgodnie z normą PN-EN 1339:2005 Klasa betonu C20/25 44

45 PŁYTY PRZEJAZDOWE KOLEJOWE PŁYTA PRZEJAZDOWA ZEWNĘTRZNA Długość Szerokość Grubość 300 cm 640 kg 64 cm 14 cm 450,00 zł/ 553,50 zł Produkowana zgodnie z normą BN-77/ i dokumentacją PBK Kolprojekt Katowice nr OS/3171-B-11 Klasa betonu C35/45 Zastosowanie: Płytę wykorzystuje się do wykonywania nawierzchni przejazdów kolejowych i tramwajowych. PŁYTA PRZEJAZDOWA WEWNĘTRZNA Długość Szerokość Grubość 300 cm 130 cm 14 cm 1300 kg 680,00 zł/ 836,40 zł Produkowana zgodnie z normą BN-77/ i dokumentacją PBK Kolprojekt Katowice nr OS/3171-B-11 Klasa betonu C35/45 Zastosowanie: Płytę wykorzystuje się do wykonywania nawierzchni przejazdów kolejowych i tramwajowych. 45
