1 Lely splendimo Kosiarki dyskowe Maksymalna wydajność i minimalne zapotrzebowanie mocy innovators in agriculture

2 smarter, faster, stronger! Sprytniej, szybciej, silniej! Te trzy słowa precyzyjnie określają, dlaczego maszyny Lely wyróżniają się wśród konkurencji. Innowacyjne myślenie, cechujące naszych konstruktorów, często owocuje zaskakująco nowatorskimi i niezwykle efektywnymi rozwiązaniami. To pozwala nam tworzyć coraz lepsze, bardziej wydajne maszyny. Trwałość maszyn i łatwość obsługi są naszymi priorytetami. Właśnie dlatego mówimy w Lely, że jesteśmy innowatorami w rolnictwie. 2

3 lely splendimo Sprytniej System Klipsowy Splendimo Prostą i łatwą zmianę noży kosiarki zapewnia System Klipsowy Splendimo. Nóż mocowany jest przy pomocy sworznia blokowanego Klipsem Splendimo. Służy do tego proste narzędzie. Szybko, bezpiecznie i pewnie! Strona 8. Modułowa belka dysków tnących wszystkie kosiarki Lely wyposażone są w modułową belkę dysków tnących, składającą się ze standardowych modułówdysków. Obniża to znacznie koszty serwisu. Napęd do wszystkich dysków podawany jest poprzez jeden centralny wałek. To bardzo duża oszczędność mocy. Strona 6. Dwie osie obrotu Wszystkie kosiarki typu M zawieszone są centralnie, dzięki czemu dostosowują się do nachylenia gruntu. Jedna oś obrotu umieszczona jest powyżej środka ciężkości belki dysków tnących, druga za tylnym kołem, z prawej strony ciągnika. Strona 25. Szybciej Zapotrzebowanie mocy Wyższe wydajności w połączeniu z niższym zapotrzebowaniem mocy to korzyść dla każdego. W Splendimo jest to, przede wszystkim, zasługa unikatowego przeniesienia napędu do dysków tnących. Ponieważ zapotrzebowanie mocy jest stosunkowo niskie, możemy uzyskać wysokie prędkości przy małym zużyciu paliwa. Strona 6. Impeller Wirnikowy spulchniacz pokosu w kosiarkach Splendimo osiąga wysokie obroty, zapewniając duży przepływ pokosu. Trawa przemieszczana jest przez spulchniacz bardzo szybko, a jej przepływ nie jest niczym ograniczony. Dzięki perfekcyjnemu przepływowi, wydajność rośnie. Strona 10. Mechaniczna regulacja nacisku na podłoże We wszystkich kosiarkach Splendimo zastosowano regulowany, sprężynowy system kontroli nacisku na podłoże. Główną korzyścią zastosowania sprężyn jest ich duży zakres regulacji, jak również szybkość reakcji, porównywalna z systemami hydraulicznymi. Strona 27. Silniej Konstrukcja Wszystkie kosiarki Splendimo wyróżniają się mocną i stabilną konstrukcją. Dzięki gruntownym testom każdej nowej maszyny, spełniają one wszystkie oczekiwania i wysokie wymogi. Naszym celem jest długa żywotność sprzętu i eliminacja zbędnych funkcji i elementów, bez których operator może się obejść. Strona 12. Break Back, unikatowy powrotny system zabezpieczający Wszystkie kosiarki Splendimo wyposażone są w ten nowoczesny system. Przemyślne urządzenie reaguje nawet na niewielki opór, po czym powraca do pozycji roboczej. Strona 23. Zawieszenie typu ciągnionego Kosiarki czołowe wyposażone są w ramę o kształcie równoległoboku. Ten system znacząco zwiększa żywotność kosiarki, ponieważ naprężenia podczas pracy urządzenia są w tym przypadku mniejsze. Strona 33. 3

4 Wysoka jakość paszy, to wysokie zyski Jakość i ilość paszy w ogromnym stopniu wpływa na zdrową i wydajną produkcję mleka i mięsa. Wytwarzając pożywną i apetyczną paszę z własnych zielonek, unikamy konieczności kupowania drogich dodatków i koncentratów. Jest to korzystne dla zwierząt, dla gospodarki nawozami i co zapewne jest najważniejsze dla zysków generowanych przez gospodarstwo. 4

5 lely splendimo Firma Lely pokaże Państwu pięć kroków do pozyskania idealnej paszy Lely splendimo Koszenie ma decydujące znaczenie dla dalszego przetwarzania paszy Decyzje związane z koszeniem pora koszenia, ze spulchniaczem lub bez, regularny lub szeroki pokos mają bezpośredni wpływ na dalsze przetwarzanie zielonki. Odpowiednie przygotowanie oraz prawidłowy wzorzec koszenia mają istotne znaczenie dla stanu darni, dla ograniczenia opóźnień w odrastaniu oraz dla poprawy jakości koszenia traw. Lely Lotus Przetrząsanie dla szybkiego i równomiernego suszenia Szczególnie w przypadku cięższych partii ściętej trawy, przetrząsanie w odpowiednim czasie jest ważne dla zapewnienia szybkiego i równomiernego suszenia. Dostateczna wydajność w połączeniu z odpowiednim mechanizmem odwracania ogranicza czas suszenia i w rezultacie czas prac polowych, a także opóźnienia w odrastaniu. Właściwie przetrząsana zielonka jest pozbawiona darni i łatwiejsza do zgrabienia. Właściwa powierzchnia pola oraz odpowiednia regulacja maszyny pozwalają uniknąć zanieczyszczenia zbiorów. Lely Hibiscus Czysta pasza we właściwym pokosie Zgrabiarka krzywkowa powinna umożliwiać szybkie operacje oraz ułożenie wydajnego pokosu o właściwym kształcie i szerokości. W końcu dobry pokos ma decydujące znaczenie dla wydajności prasy, kombajnu czy ładowarki. Dostosowanie do gruntu, stabilność oraz regulacja zapewniają czyste zgrabianie i eliminację wszelkich zanieczyszczeń paszy, pochodzących z ziemi lub wyschniętego obornika. Lely Welger Właściwa gęstość zapewnia wiele korzyści Duże kostki i okrągłe bele zapewniają znaczną poprawę jakości paszy, ponieważ proces sprasowywania rozpoczyna się natychmiast. Transport ciężkich kostek jest sprawniejszy. Do przetwarzania zielonki nie są potrzebne ciężkie ciągniki. Ponieważ plony są cięte przy pomocy zaawansowanych mechanizmów tnących w prasach, sprasowywanie jest bardziej efektywne, zaś proces fermentacji rozpoczyna się wcześniej, przez co plony mogą być później łatwiej przetwarzane. Lely Attis Szybka konserwacja zapewnia optymalną paszę Owijanie w folię to ostatni etap procesu rozpoczętego od belowania. Natychmiastowe zawinięcie beli w folię zapewnia szybkie, hermetycznie szczelne zamknięcie beli, aby proces fermentacji rozwijał się tak szybko, jak to możliwe. Bela otwierana jest dopiero wtedy, gdy pasza jest potrzebna. Problem zagrzewania i gnicia jest wyeliminowany. W rezultacie otrzymujemy smakowitą paszę. 5

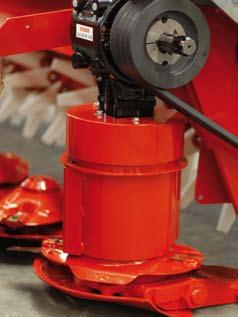

6 Przyrząd tnący Splendimo jest energooszczędny! Wszystkie kosiarki dyskowe Splendimo są wyposażone w unikatową modułową belkę zespołów tnących. Ten wynalazek Lely składa się z uniwersalnych zespołów koszących, które są bezpośrednio napędzane przez sześciokątny wał elastyczny. W rezultacie kosiarka zawiera znacznie mniej przekładni niż jakikolwiek inna, co skutkuje znakomitą wydajnością i oszczędnością paliwa. 6

7 lely splendimo Modułowa i elastyczna Belka nośna dysków tnących Splendimo składa się z modułów-dysków, które obracają się w lewo albo w prawo, oraz elementów dystansowych. Wszystkie te elementy są połączone przy pomocy drążka ze stali chromowej. System zapewnia możliwość zestawienia dowolnej liczby dysków, różnorodny zakres szerokości roboczej, zmianę kierunku obrotów, proste przekazanie napędu. System ułatwia także serwisowanie maszyn wszystkie moduły są takie same (także w różnych modelach), a więc liczba części zamiennych ograniczona jest do minimum. Bezpośredni napęd zapewnia znakomitą wydajność Główną korzyścią belki nośnej Splendimo jest unikatowy system napędu. Każdy dysk koszący napędzany jest bezpośrednio z wałka napędowego. W innych kosiarkach napęd przekazywany jest kolejno, przez przekładnie zębate dysków, co powoduje stratę energii. Sześciokątny wałek jest wykonany z wysokogatunkowej stali i przechodzi przez środek wszystkich dysków. Wał dostarcza potrzebną moc bezpośrednio do każdego dysku, dzięki czemu unika się strat. Oszczędność paliwa Belka nośna dysków tnących Lely ma o 15-20% większą sprawność i niższe zużycie energii, w stosunku do konwencjonalnych rozwiązań. Im większe są szerokości robocze i liczba dysków koszących, tym różnica w sprawności na korzyść Splendimo rośnie. Jest to wyraźnie odczuwalne w zużyciu paliwa. Przy konwencjonalnych przyrządach tnących, napędzanych kołem zębatym, potrzeba co najmniej dwóch przekładni pomiędzy dwoma sąsiednimi dyskami kosiarki. Każda przekładnia powoduje 5% straty mocy na skutek tarcia i taka strata będzie rosła proporcjonalnie do przenoszonej mocy. Belka dysków tnących jest zaprojektowana w ten sposób, że osie obrotu dysków są umieszczone blisko przedniej części belki. Dzięki temu nóż tnie trawę w zakresie obrotu o niemal, 180 co pozwala na większy odstęp między dyskami. Zachodzące na siebie 120 mm noże kosiarki Splendimo są nieporównywalne z innymi dostępnymi na rynku. Każdy zespół koszący jest konserwowany smarem i szczelnie zamknięty. Nawet przy ekstremalnych kątach pracy smar pozostaje w przekładniach i nie wypływa na jedną stronę przyrządu tnącego, jak to się dzieje w przypadku konwencjonalnych narzędzi tnących. 7

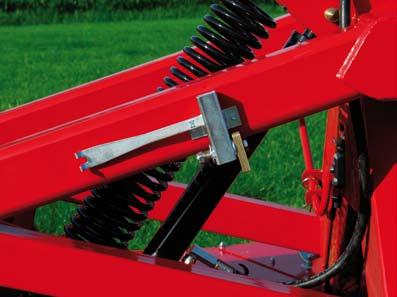

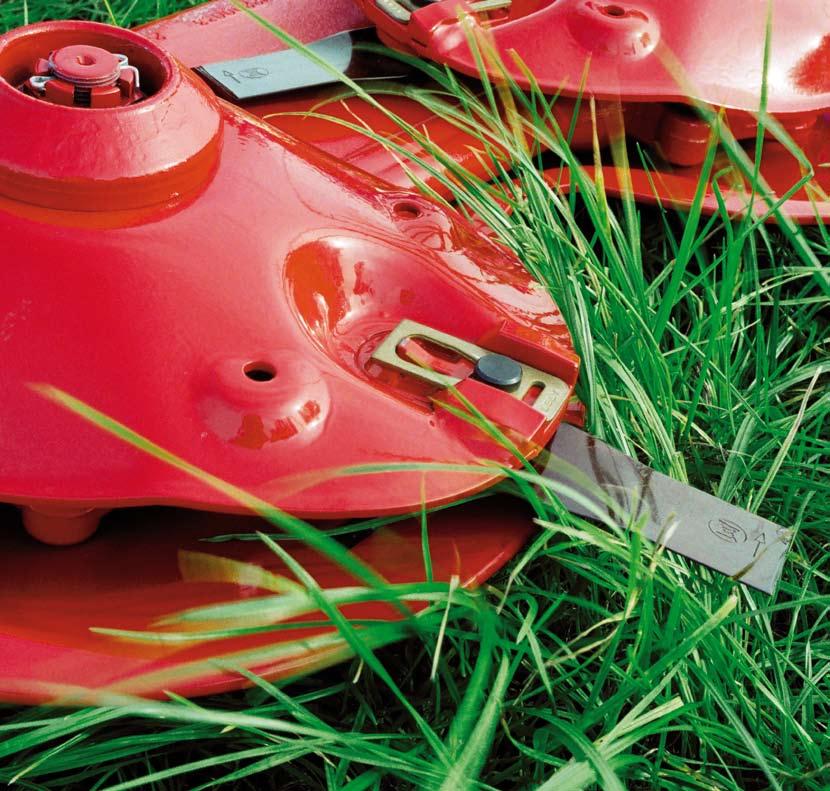

8 Splendimo Clip łatwa wymiana noży w kosiarce Regularna wymiana ostrzy w kosiarce jest niezbędna dla zapewnienia właściwego wzorca koszenia, a także właściwego odrastania. W przeszłości wymyślono kilka systemów szybkiej wymiany ostrzy, ale zwykle nie były one pozbawione wad. Innowacyjne podejście Lely doprowadziło do powstania klipsa Splendimo bardzo prostego wynalazku, który zapewnia regularną, łatwą i przede wszystkim bezpieczną wymianę ostrzy w kosiarce. Bezpiecznie, solidnie i w prosty sposób. 8

9 lely splendimo Znaczny prześwit poniżej dysku tnącego Ważną korzyścią mocowania noża na sworzniu jest prostota konstrukcji i fakt, że w dolnej części dysku nie ma dodatkowych elementów, które mogłyby ograniczać wysokość cięcia, wymagały dodatkowej mocy i obniżały trwałość belki nośnej. Ważne jest też bezpieczeństwo: podczas zmiany noża sprawdzany jest za każdym razem stan zużycia wszystkich elementów mocujących. Łatwa wymiana nigdy więcej stępionych ostrzy Ważną korzyścią systemu szybkiej zmiany noży jest oczywiście łatwość i prostota tej operacji. Dzięki temu, użytkownik będzie mógł szybciej i łatwiej zmieniać noże w swojej kosiarce. To bardzo ważne, ponieważ tępe noże mogą poważnie spowolnić odrastanie trawy. Rozwiązanie Innowacyjny System Klipsowy Splendimo składa się z noża odpornego na zużycie, przymocowanego bardzo mocnym sworzniem, który jest zabezpieczony klipsem ze stali sprężynowej i krzywką na dysku kosiarki. Ta metoda umocowania noża łączy najlepsze zalety zarówno systemu zabezpieczenia bolcem i szybkiej wymiany ostrzy: Szybko i łatwo Duża przestrzeń poniżej dysku kosiarki Odpowiednia kontrola zużycia sworznia noża Minimalna liczba elementów Demontaż By zmienić zużyty nóż, odginasz klips ponad krzywkę, za pomocą specjalnego narzędzia Lely, i zdejmujesz go, uwalniając sworzeń noża. Korzystając z tego samego narzędzia, wysuwasz sworzeń z dysku w dół nóż jest zdemontowany. Montaż Nowy nóż mocujemy na sworzniu, wkładanym od dołu dysku. Klips Splendimo wsuwamy w rowek sworznia, aż oprze się na krzywce. Jedno, lekkie uderzenie narzędziem Lely powoduje, że Klips przesuwa się poza krzywkę, zabezpieczając skutecznie sworzeń. Krok 1 Krok 2 Krok 3 Krok 4 Krok 5 9

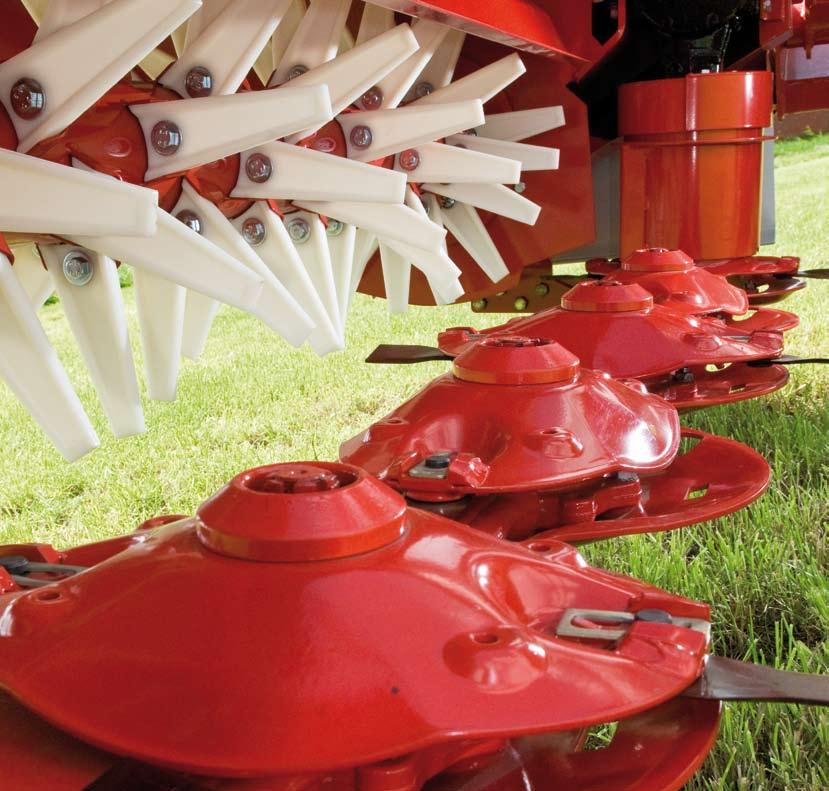

10 Spulchniacze pokosu z wirnikiem szybkie osuszanie i zachowanie wartości odżywczej Spulchniacze pokosów wyposażone są w dużą liczbę palców, aby zapewnić optymalne suszenie, a także zachowanie struktury i wartości odżywczej zielonki. Szerokie wirniki gwarantują doskonały przepływ zielonki, obniżając zapotrzebowanie mocy. 10

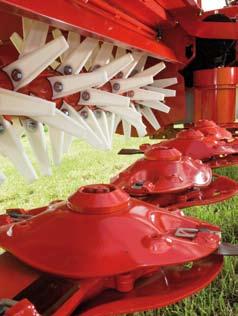

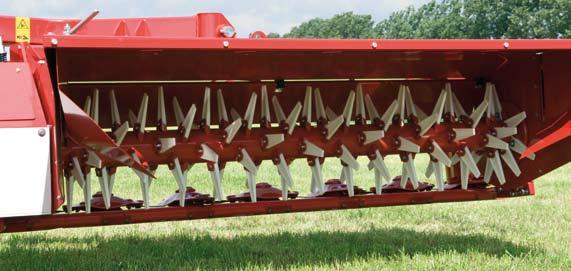

11 lely splendimo Wirnik Szybkie suszenie, łagodne dla plonów Zadaniem spulchniacza pokosu jest przyspieszenie procesu schnięcia. W trakcie spulchniania, woskowata powierzchnia liści traw zostaje zniszczona, dzięki czemu następuje łatwiejsze uwalnianie wilgoci, a tym samym skraca się czas schnięcia. Proces spulchniania, a przede wszystkim jego intensywność, od wielu lat są przedmiotem dyskusji na temat potencjalnej straty wartości odżywczych, jak również zużycia energii. Szybki przepływ plonów Spulchniacze pokosów mają duże rozmiary, zaś wirniki są najszersze na rynku. Pozwala to osiągnąć szybki przerób plonów, co jest ważne ze względu na dobre wzorce koszenia, a także oszczędność paliwa. Wolno przemieszczająca się zielonka nie tylko psuje wzorzec koszenia, ale również wymaga dużej mocy napędowej. Regularny lub szeroki pokos łatwa regulacja. Spulchnianie i dobry przepływ zielonki zapewniają przyspieszone schnięcie Nowa generacja wirników spulchniających Lely została zaprojektowana, by spełniać perfekcyjnie obydwie te funkcje. Dzięki temu uzyskano podwójne przyspieszenie: procesu spulchniania i przemieszczania trawy. Długie palce kondycjonera dla optymalnego spulchniania Zamocowane spiralnie plastikowe łopatki spulchniacza obracają się w masie zebranej trawy rozpoczynając jej przetwarzanie. Prędkość łopatek spulchniacza jest jednak większa niż przesuwającej się trawy. Dzięki użyciu stosunkowo długi łopatek, trawa ma możliwość przemieszczania się głęboko do wnętrza wirnika. Dlatego palce przesuwając się poprzez masę trawy, ścierają woskowatą warstwę, nie niszcząc struktury liścia i łodygi. Wysokiej jakości plastikowe łopatki spulchniacza są lekkie, bardzo trwałe i przyjazne dla bydła. Dzięki przewiewnej formie pokosu, słońce i wiatr mogą oddziaływać najskuteczniej. Długie palce spulchniacza z tworzywa sztucznego mogą przechodzić bokiem, aby omijać przeszkody. Ulepszone palce spulchniające dla dłuższej trwałości. Możliwe są różne pozycje pracy wirnika spulchniacza Można łatwo ustawić intensywność spulchniania przy pomocy płyty regulacyjnej. 11

12 Splendimo zrównoważona technologia zapewnia niskie koszty Koszt maszyny jest zależny od ceny zakupu, wartości wymiennej (odsprzedaży) oraz kosztów utrzymania. Tak twierdzą księgowi. To oczywiście prawda w 100%, ale w praktyce mogą pojawić się różnice. Wysoka wartość wymienna używanej maszyny może nas zaskoczyć. Jeżeli inwestujemy w jakość założony koszt konserwacji kalkulowany jest często wyżej, niż to konieczne. Dzięki intensywnemu testowaniu i zastosowaniu pierwszorzędnych materiałów w maszynach opisanych w tym prospekcie zapewniamy niskie koszty utrzymania oraz wysoką wartość wymienną. Poza tym zawsze dążymy do redukcji kosztów, stosując możliwie najprostsze konstrukcje naszych maszyn i powstrzymując się od kaprysów czy zbytecznych funkcji. Niskie koszty konserwacji Każdy dysk koszący Splendimo stanowi zamkniętą całość, z niezależnym smarowaniem smarem stałym. Dzięki temu, wszystkie przekładnie są w każdych warunkach równomiernie smarowane, także, gdy belka dysków tnących nachylona jest pod kątem, a nawet w przypadku pionowego jej ustawienia. Smarowanie wymaga niewielkiego nakładu pracy i nie trzeba tego robić często. Szybka naprawa Naprawa belki nośnej jest zwykle czasochłonnym i trudnym zajęciem. Często wymaga to rozebrania całej belki. Dzięki modułowej konstrukcji belki nośnej Splendimo, naprawa ogranicza się do wymiany pojedynczego elementu. Naprawy mogą być wykonane szybko i tanio. Fakt, iż kosiarki Splendimo bardzo często stosowane są do koszenia poboczy dróg, gdzie wyjątkowo łatwo o awarię, jest tego najlepszym dowodem. Przeciążenie Podczas pracy kosiarki zdarzają się przeciążenia spowodowane obce ciało pomiędzy dyskami. Większość takich przeciążeń jest pochłaniana i amortyzowana przez elastyczny, sześciokątny wałek napędowy. Jeśli przeciążenie jest wyjątkowo duże, wałek może zostać zerwany lub odkształcony. Jednak w każdym przypadku belka nośna, układ napędowy i dyski nie ponoszą szkody. Malowanie proszkowe Właściwa ochrona powierzchni jest szczególnie ważna w przypadku maszyn rolniczych. Lely stosuje w tym celu malowanie proszkowe. Elementy są najpierw piaskowane, odtłuszczane i pokrywane warstwą proszku. Następnie umieszczane są w piecu, gdzie proszek topi się, tworząc trwałą powłokę, skutecznie chroniącą przed korozją i gwarantującą piękny kolor. Prostota Im prostsza jest konstrukcja maszyny, tym wyższa jest jej trwałość. Poprzez inteligentne, innowacyjne projektowanie, można zmniejszyć do minimum liczbę elementów, jednocześnie nie tracąc nic z funkcjonalności maszyny, a często nawet usprawniając jej działanie. To prawdziwe wyzwanie dla konstruktorów. Wszystkie układy napędowe Lely dostosowane są do współpracy z głównym wałem odbioru mocy WOM ciągnika. 12

13 lely splendimo LELY: najwyższej jakości produkty dzięki innowacyjnym projektom ukierunkowanym na trwałość Spółki Lely Group utworzone zostały, by dostarczać produktów odpowiadających potrzebom nowoczesnych hodowców bydła i wykonawców usług rolniczych. Innowacyjność zawsze była siłą napędową każdego postępu, dlatego Lely wybrała taką drogę rozwoju. Zawsze szukamy ulepszeń Zespół wysoko wykwalifikowanych i pełnych entuzjazmu projektantów jest stale aktywny, rozwijając nowe produkty i ulepszając już istniejące maszyny. W swojej pracy wykorzystują oni najbardziej nowoczesny sprzęt i oprogramowanie. Niezawodność dzięki wielostronnym testom Prototypy są konstruowane i dokładnie monitorowane w trakcie procedur testowania uznanych w kraju i zagranicą. Testowanie trwałości odbywa się na wyboistym torze lub na płycie do testowania spadku, aby odkryć potencjalne słabe punkty maszyny lub sprawdzić jej wytrzymałość. Jakość przede wszystkim W trakcie produkcji konieczna jest kontrola jakości wszystkich materiałów. Testy właściwych wymiarów lub jakości materiału są stale wykonywane na wszystkich przychodzących komponentach, nawet w przypadku dostawców części. Odpowiednie wsparcie Prawidłowe działanie i serwis są w praktyce tak ważne, jak dobry projekt i precyzyjne wykonanie! Dlatego firma Lely sporo inwestuje w częste wizyty u klientów i częste (międzynarodowe) szkolenia, aby udzielić wskazówek dystrybutorom i użytkownikom końcowym. Szybka i prawidłowa dostawa części Dzięki postępującej automatyzacji naszej infrastruktury dostarczania części zapewniamy szybką dostawę części zamiennych dokładnie wtedy, gdy są one potrzebne. 13

14 14

15 lely splendimo 15

16 Lely Splendimo Classic M MC F/FC PC 16

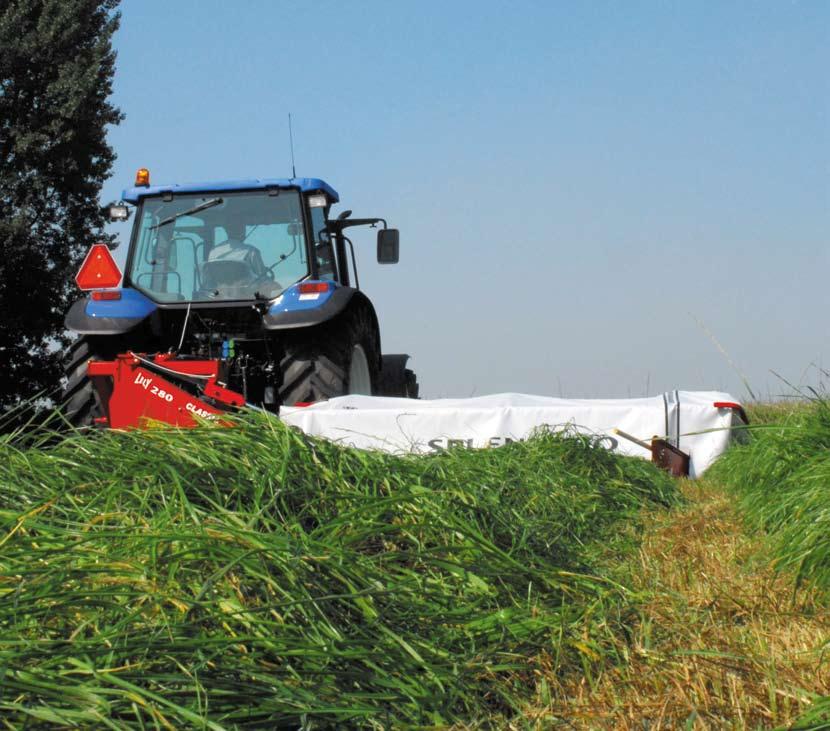

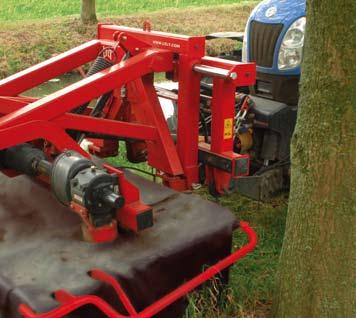

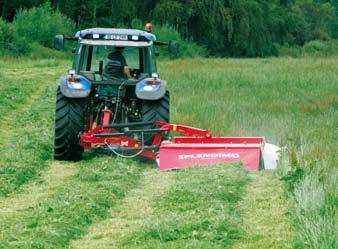

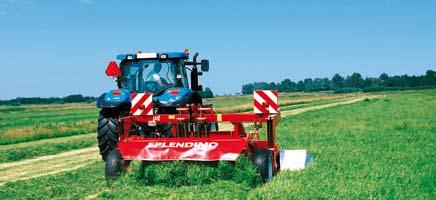

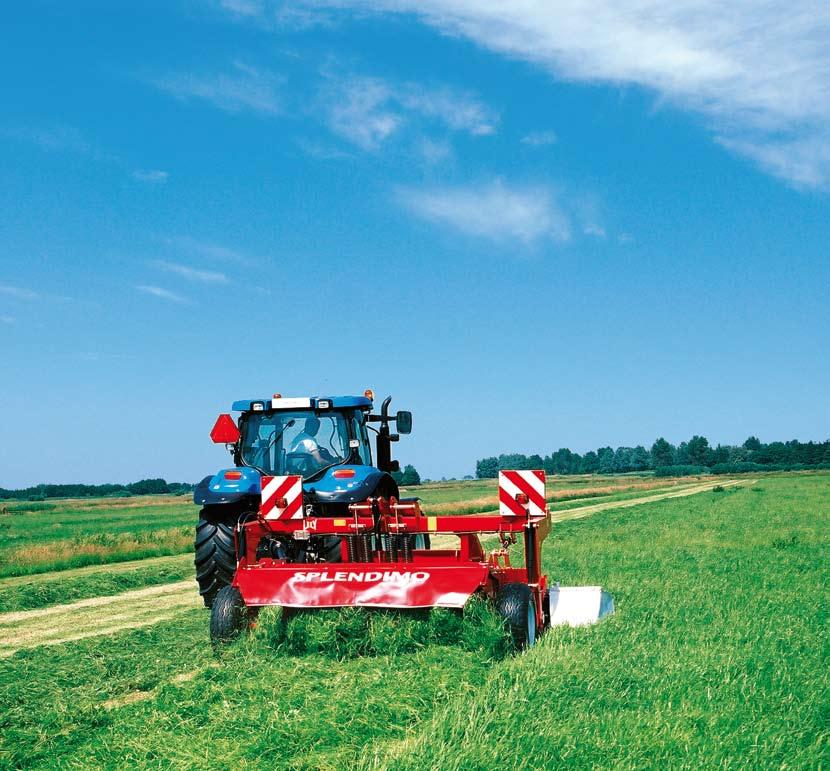

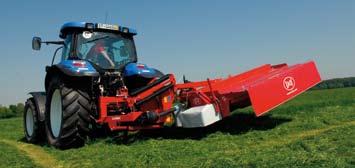

17 lely splendimo Lely Splendimo Classic Prosta kosiarka z bocznym napędem. Ma zamontowany siłownik hydrauliczny podnoszący belkę nośną do pozycji transportowej lub zawracania na końcu pola. Modele Classic 205 i 240 są dostępne w wersjach HD. Opis Techniczny SPLENDIMO zer. robocza (m) 1,65 2,05 2,40 2,80 3,20 Waga (kg) Zap. mocy (kw) Szer. pokosu (m) 0,80-1,40 1,20-1,80 1,60-2,15 1,80-2,55 2,00-2,95 Kat. osi zaczepu II II II II II Lely Splendimo M Nowoczesne i bardzo stabilne kosiarki, cechujące się centralnym zawieszeniem. Wyposażone w górny napęd belki nośnej i siłownik unoszący belkę do pozycji transportowej (100 ) lub pozycji zawracania na końcu pola. Opis Techniczny SPLENDIMO 240 M 280 M 320 M 360 T 900 M Szer. robocza (m) 2,40 2,80 3,20 3,60 8,85 Waga (kg) Zap. mocy (kw) Szer. pokosu (m) 1,30-1,80 1,60-2,20 2,10-2,60 3,00-3,35 2,10-2,60 Kat. osi zaczepu II II II II II / III Lely Splendimo MC Kosiarkę cechuje centralne zawieszenie oraz kontrolowany nacisk na podłoże. Wyróżnia się ona szerokim wirnikiem, oraz siłownikiem hydraulicznym, podnoszącym belkę nośną do pozycji transportowej lub zawracania na końcu pola. Opis Techniczny SPLENDIMO 240 MC 280 MC 320 MC 900 MC Szer. robocza (m) 2,40 2,80 3,20 8,90 Waga (kg) Zap. mocy (kw) Szer. pokosu (m) 0,70-2,40 1,20-2,80 1,40-3,20 1,40-3,20 Kat. osi zaczepu II II II II / III Lely Splendimo F/FC Czołowe kosiarki z pełną specyfikacją, ze spulchniaczem wirnikowym lub bez. Wszystkie modele posiadają zawieszenie typu pull (ciągnione) z konstrukcją równoległoboczną, a także siłownik cyplowy. Opis Techniczny SPLENDIMO 240 F 280 F 320 F 280 FC 320 FC Szer. robocza (m) 2,40 2,80 3,20 2,80 3,20 Waga (kg) Zap. mocy (kw) Szer. pokosu (m) 1,20-2,15 1,40-2,55 2,95 1,20-2,80 1,20-3,20 Lely Splendimo PC Kosiarki przyczepiane, wyposażone w spulchniacz pokosu. Kosiarki z tej serii oferowane są w dwóch szerokościach koszenia i dwóch modelach. Zespoły tnące maszyny są zawieszone na przyczepianej ramie o kształcie równoległoboku. Wyposażone są w siłownik pozycji końca pola, oraz siłownik dwustronnego działania obracający belkę zaczepową. Opis Techniczny SPLENDIMO 281 PC 320 PC 321 PC Szer. robocza (m) 2,80 3,20 3,20 Waga (kg) Zap. mocy (kw) Szer. pokosu (m) 1,10-2,80 1,30-3,20 1,30-3,20 Kat. osi zaczepu II II II 17

18 Lely Splendimo Classic Doskonała powierzchnia koszenia i niezrównana wydajność, przy wszystkich rodzajach zbiorów, zwarta i solidna konstrukcja, oszczędność paliwa i niskie koszty konserwacji, to najważniejsze cechy kosiarek Splendimo Classic. Połączenie potężnego, bocznego napędu z pasową przekładnią klinową, oraz niskie zapotrzebowanie mocy, gwarantuje wysoką wydajność. Kosiarki te mają szerokości robocze od 1,65 m do 3,20 m. Seria Classic jest najbardziej wszechstronna wśród Splendimo. 18

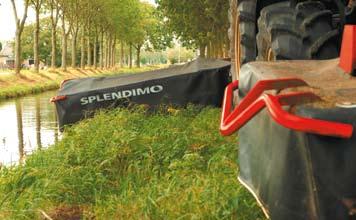

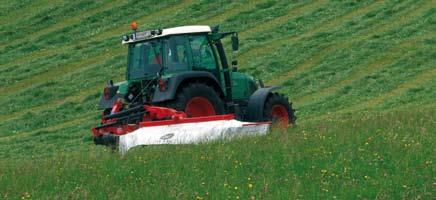

19 lely splendimo Koszenie pod znacznym kątem Dzięki pomysłowi modułowej belki nośnej i bocznemu systemowi napędu, możliwe jest koszenie nawet na stromych pochyłościach. Boczny napęd i przekładnia pasowa pozwalają, na pracę kosiarki nawet przy podniesieniu belki nośnej do 90 w górę, a także 50 w dół. Dzięki modułowej konstrukcji możesz być pewny, że każdy element będzie odpowiednio smarowany. Niezawodny napęd boczny Niezawodny, boczny system napędowy jest standardowym wyposażeniem wszystkich modeli Classic. Przy wykorzystaniu przekładni pasowej przenosi on napęd na sześciokątny wałek, napędzający dyski tnące, umieszczone na belce nośnej. Ważną korzyścią zastosowania tego systemu jest możliwość koszenia w każdej pozycji (pod każdym katem), na pochyłościach, a nawet w pozycji transportowej. Szybka i łatwa kontrola Uniesione przez podnośnik hydrauliczny urządzenie może pozostawać w tej pozycji przez cały czas pracy. Dzięki temu, prostemu mechanizmowi, kosiarka jest podnoszona do pozycji pracy przy końcu pola. Zapobiega to rozrzucaniu pokosu i oszczędza czas. Dzięki unoszeniu kosiarki przy zawracaniu zapobiegamy także uszkodzeniu trawy. Efektywne dostosowanie do kształtu gruntu dzięki odciążeniu wspomaganemu sprężyną Możliwie dokładne dostosowanie koszenia do nierówności gruntu jest bardzo ważne dla jakości kiszonki, gdyż ogranicza do minimum jej zanieczyszczenie ziemią. Ponadto, równe ścięcie trawy wspomaga jej ponowny wzrost. Dlatego kosiarki Splendimo zaprojektowano, by odwzorowywały nierówności gruntu tak dokładnie, jak tylko jest to możliwe. Unoszony, elastyczny zespół tnący zapewnia równy nacisk na podłoże. Bezpieczny, sprawny i stabilny transport Kosiarki Splendimo Classic mogą być łatwo, z kabiny ciągnika, składane do pozycji transportowej. Belka nośna podnosi się dzięki temu samemu siłownikowi, który podnosi ją do pozycji pracy na końcu pola. Pod kątem 90 belka blokuje się tak, że może być bezpiecznie transportowana. Kosiarki Classic wyróżniają się bardzo małymi szerokościami w pozycji transportowej. Płozy uzupełniające / podwyższone płozy do zwiększania wysokości koszenia Wybór opcjonalnych kół pokosowych umożliwia uzyskanie wymaganej szerokości pokosu. 19

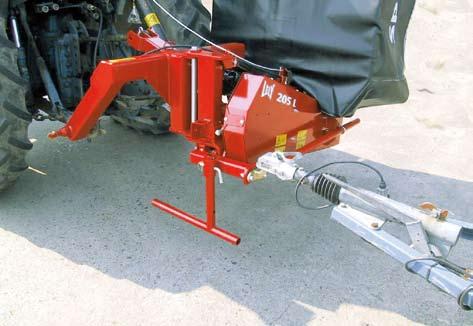

20 Zestaw Profi Kosiarki Classic HD mogą być zaopatrzone w opcjonalny zestaw Profi. System dodatkowo zabezpiecza przekładnię pasową oraz zwiększa stabilność kosiarki przy transporcie. Można też zamontować hak holowniczy. By umożliwić czołowej kosiarce pracę we wszystkich warunkach, i by zagwarantować odpowiednią pracę na pochyłościach, siłownik hydrauliczny umożliwia przesuwanie się kosiarki o 15 cm na lewo i 15 cm na prawo. Siłownik jest zamontowany pomiędzy właściwym siłownikiem a systemem podnoszącym. Do sterowania wymaga zaworu dwustronnego działania. Specjalnie do cięższych operacji Classic 205 i 240 LHD (Heavy Duty) to modele projektowane specjalnie do koszenia poboczy oraz nieużytków. Fartuchy ochronne wykonane są z wyjątkowo wytrzymałego tworzywa Twaron, standardowe płozy uzupełniono wzmocnieniami z ośmiomilimetrowej blachy. Dzięki modułowej konstrukcji belki nośnej dysków tnących, maszyna jest bardzo łatwa i tania w konserwacji. Wszystkie kosiarki Splendimo LHD są wyposażone w trzyczęściowy, sześciokątny wałek napędowy. Koszty napraw są zminimalizowane, ponieważ szkody występują dużo rzadziej i są dużo mniej kosztowne; belka dysków tnących może być szybko i bezproblemowo naprawiona na miejscu. W wersjach HD są dostępne także modele Splendimo 240 F i 280 F z przednim napędem. Zawieszenie czołowej kosiarki w połączeniu z siłownikiem hydraulicznym sprawiaj, że są one idealne do pracy na nierównym terenie. 20

21 lely splendimo Opis techniczny SPLENDIMO 165 Classic 205 Classic 240 Classic 280 Classic 320 Classic Szerokość robocza (m) 1,65 2,05 2,40 2,80 3,20 Zawieszenie z lewej strony Liczba dysków / noży 4 / 8 5 / 10 6 / 12 7 / 14 8 / 16 Szerokość transportowa od środka (m) 1,45 1,80 Kąt transportowy 90 Wysokość transportowa (m) 2,15 2,55 2,90 3,30 3,65 Waga (kg) Zapotrzebowanie mocy (kw / KM) 29 / / / / / 60 Szerokość pokosu* (m) 0,80-1,40 1,20-1,80 1,60-2,15 1,80-2,55 2,00-2,95 Oś zaczepu (kategoria) II II II II II Hydraulika 1 x zawór dwustronnego działania z płynnym pozycjonowaniem Prędkość WOM (obr.min.) 540 Koszenie pochyłości -50 / +90 Regulacja wysokości koszenia pełna regulacja pomiędzy 3 a 8 cm Urządzenie cofające zespół przy S S S S S uderzeniu Zawieszenie przesuwne S S S S S Płyta pokosu S S S S S Sprzęgło przeciążeniowe S S S S S Prawe koło pokosowe O O O O O Lewe koło pokosowe O O O O O Rozdzielacz pokosu O O O O O Napęd koła pasowego obr./min. X X O O O Model do pracy ciągłej X O O X X S = Standard / O = Opcja / X = Niedostępny dla tej maszyny / *Zależenie od warunków zbioru Wybór opcjonalnych kół pokosowych umożliwia uzyskanie wymaganej szerokości pokosu. 21

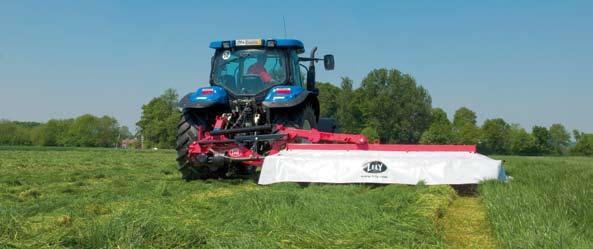

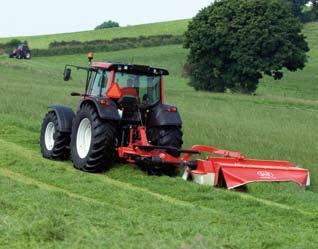

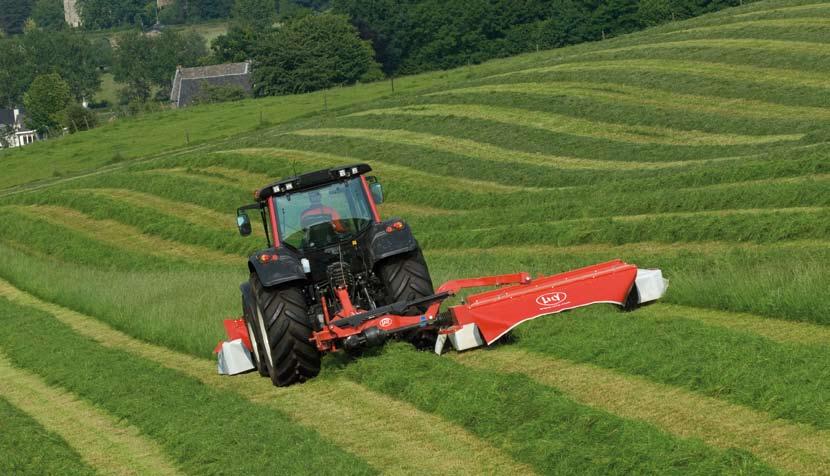

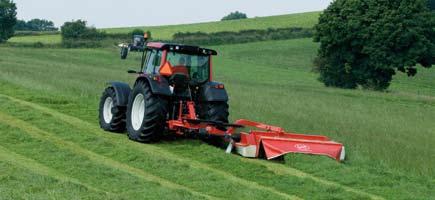

22 Lely Splendimo M Zwiększenie szerokości roboczych i potężniejsze ciągniki zwiększają wymagania stawiane przed kosiarkami. Centralne zawieszenie ma tę zaletę, że przyrząd tnący jest zawieszony na jednej stronie i prowadzony przez solidną ramę kosiarki. Kosiarki bez spulchniacza umożliwiają koszenie z dużą szerokością roboczą przy stosunkowo niskiej wymaganej mocy. Seria Splendimo M została zaprojektowana z myślą o przyszłości. 22

23 lely splendimo Dwie osie obrotu; ewolucja centralnego zawieszenia Uzyskanie wysokiej wydajności wymaga dobrych, godnych zaufania konstrukcji. Dostosowanie koszenia do rzeźby terenu, stabilność, a w szczególności duża szerokość pracy, określają potencjał kosiarki. Dzięki centralnemu zawieszeniu i systemowi dwóch osi obrotu, kosiarka ma swobodę ruchu i może dostosowywać się do nierówności terenu niezależnie od ciągnika. Prawidłowy nacisk na podłoże dostosowany do warunków Łatwe dostosowanie nacisku na podłoże zapewnia kosiarce elastyczność. Możesz sprawić, że kosiarka stanie się lżejsza lub cięższa, dostosowując ją do każdego typu gleby i innych warunków. Służy temu system sprężyn, za pomocą którego regulujemy nacisk. Solidna konstrukcja podporządkowana niezawodności pod każdym względem Jedną z najważniejszych cech jest prosta, ale solidna konstrukcja. Dzięki użyciu właściwych materiałów i minimalnej liczby elementów, waga kosiarki M jest nieduża i mogą być do niej stosowane lekkie ciągniki. Łatwa do przyłączenia, aby wydobyć więcej z waszego ciągnika Modele M Splendimo można w łatwy sposób łączyć z kosiarkami Splendimo 280 F albo 320 F. Dzięki temu możemy uzyskać bardzo wysokie wydajności przy niskim zużyciu energii. Aby zapewnić właściwe zachodzenie na siebie szerokości koszenia, tylne kosiarki powinny być odpowiednio przesunięte. Top Drive Kosiarki ze spulchniaczem Splendimo wyposażone są w napęd Top Drive. Mechanizm zamontowany jest na pierwszym z dysków belki nośnej i przenosi napęd poprzez nie wymagający konserwacji podwójny wał kardana. Double Effect podwójny efekt; podwójne zabezpieczenie przed przeszkodami Kosiarki typu M są wyposażone w nowy system Double Effect (podwójny efekt): podwójnie działający specjalny mechanizm zabezpieczający, które zapewnia optymalną ochronę kosiarki. 23

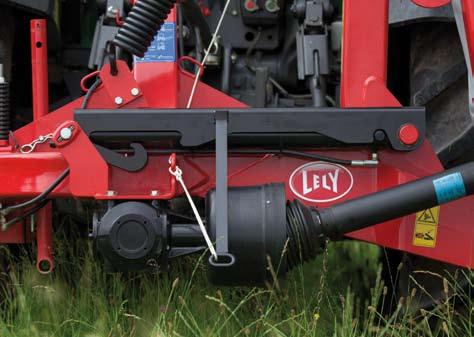

24 Pomysłowe rozwiązanie Operator może sterować różnymi funkcjami siłownika przy pomocy linki przeprowadzonej do kabiny ciągnika. Blokada kosiarki w pozycji transportowej służy równocześnie jako zderzak w pozycji w uniesionej na końcu pola, a ponadto blokuje zawieszenie po odczepieniu. W standardowej wersji, kosiarki M są zaopatrzone w koło pokosowe z prawej strony kosiarki. Dodatkowe koło pokosowe z prawej strony i jedno albo dwa koła z lewej strony są dostępne jako dodatkowe wyposażenie. Splendimo 360 T Efekt 1: lekkie odchylenie toru jazdy i natychmiastowy powrót do pracy Jeżeli kosiarka uderzy w lekką przeszkodę, lub musi odchylić tor jazdy z powodu nierówności, obrotowe złącze na prawym ramieniu może na chwilę odchylić kosiarkę do tyłu. Taka operacja zwiększa napięcie na sprężynie odciążającej, zmniejszając nacisk na podłoże, zatem kosiarka może łatwo ominąć przeszkodę. Gdy tylko opór się zmniejsza, kosiarka automatycznie wraca do normalnej pozycji. Efekt 2: blokada, zatem maksymalna ochrona W chwili pojawienia się przeszkody na drodze kosiarki, do akcji wkracza, oprócz pierwszego urządzenia zabezpieczającego, również mechanizm przerywający. W rezultacie kosiarka będzie miała większy prześwit, aby przesunąć się do tyłu. Przez podniesienie kosiarki do pozycji cyplowej operator ciągnika przywraca ją hydraulicznie do normalnej pozycji. Transport Dzięki zaawansowanemu sposobowi składania pozycja transportowa pod kątem 100 kosiarka M podczas transportu jest wąska i ciężar jest równo rozłożony na obydwa ramiona. Splendimo 360 T Rozwinięciem modeli Splendimo M, które mają szerokość roboczą 3,20 m, jest Splendimo 360 T. Ta sprawdzona i przetestowana we wszystkich warunkach kosiarka, ma boczne zawieszenie, wyposażona jest w 5 dysków tnących, a jej szerokość robocza wynosi 3,60 m. Belka nośna jest dodatkowo wzmocniona, by mogła przenosić większe obciążenia. 360 T ma system napędowy podobny tych z serii M. 24

25 lely splendimo Opis techniczny SPLENDIMO 240 M 280 M 320 M 360 T 900 M Szerokość robocza (m) 2,40 2,80 3,20 3,60 8,85 Liczba dysków / noży 6 / 12 7 / 14 8 / 16 9 / 18 2 x 8 / 16 Szerokość pokosu* (m) 1,30-1,80 1,60-2,20 2,10-2,60 3,00-3,35 2,10-2,60 Waga (kg) Zapotrzebowanie mocy 44 / / / / / 135 (kw / KM) Wysokość transportowa (m) 3,30 3,70 4,00 4,20 4,00 Szerokość transportowa od środka (m) 1,45-1,70 2,00 1,25 góra / 1,50 dół Kąt transportowy Regulacja nacisku na podłoże 3 pozycje 4 pozycje Regulacja wysokości koszenia pełna regulacja pomiędzy 3 a 7 cm Koszenie pochyłości -20 / º / +20º -20º / +20º Oś zaczepu (kategoria) II II / III Hydraulika 1 x zawór jednostronnego działania z płynnym pozycjonowaniem 2 x zawór jedn. dział. z płynnym pozyc. Prędkość WOM (obr./min.) Zabezpieczenie "Break Back" S S S S S Zawieszenie przesuwne S S S S X Koło pokosowe prawe S S S X S Koło pokosowe lewe O O O X O Drugie koło pokosowe lewe i O O O X O prawe Rozdzielacz pokosu O O O O O Przekł. dla 540 obr./min. WOM S S S S X Przekł. dla 1000 obr./min. WOM X X O O S S = Standard / O = Opcja / X = Niedostępny dla tej maszyny / *Zależenie od warunków zbioru Podwójna Oś bezproblemowe koszenie! Konstrukcja ramienia podtrzymującego kosiarkę ma duże znaczenie dla efektów jej pracy. Oś obrotu ramienia powinna znajdować się blisko kosiarki, aby ruch ciągnika był w możliwie najmniejszym stopniu przenoszony na kosiarkę i nie ograniczał swobody ruchów na nierównej powierzchni. W kosiarkach Splendimo zastosowano system dwóch osi. Drugą oś stanowi mocowanie ramienia za prawym, tylnym kołem ciągnika. Zapewnia to dobre dostosowanie koszenia do nierówności gruntu. 25

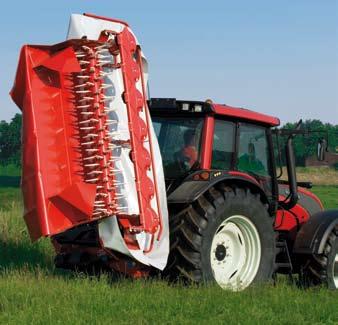

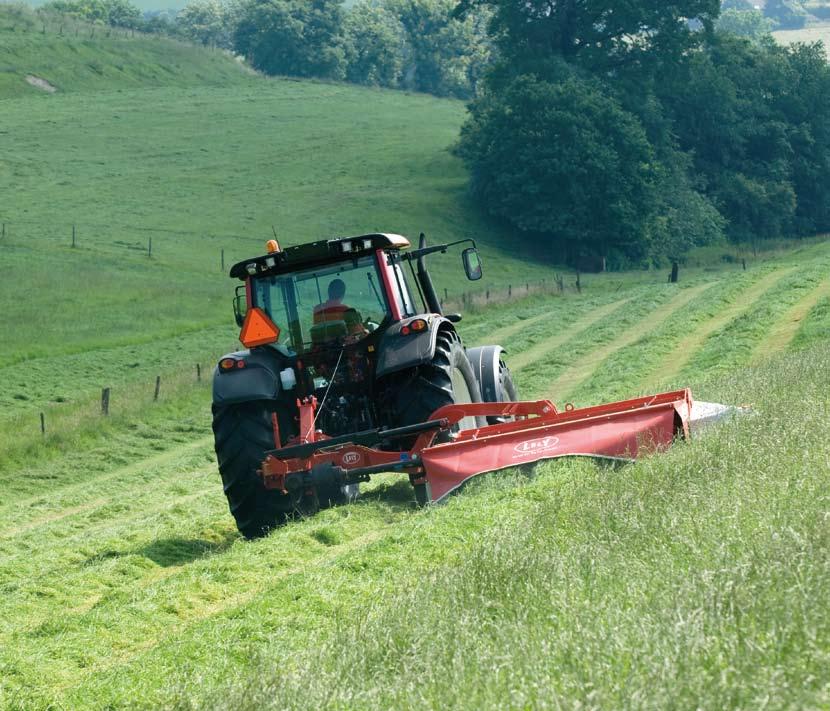

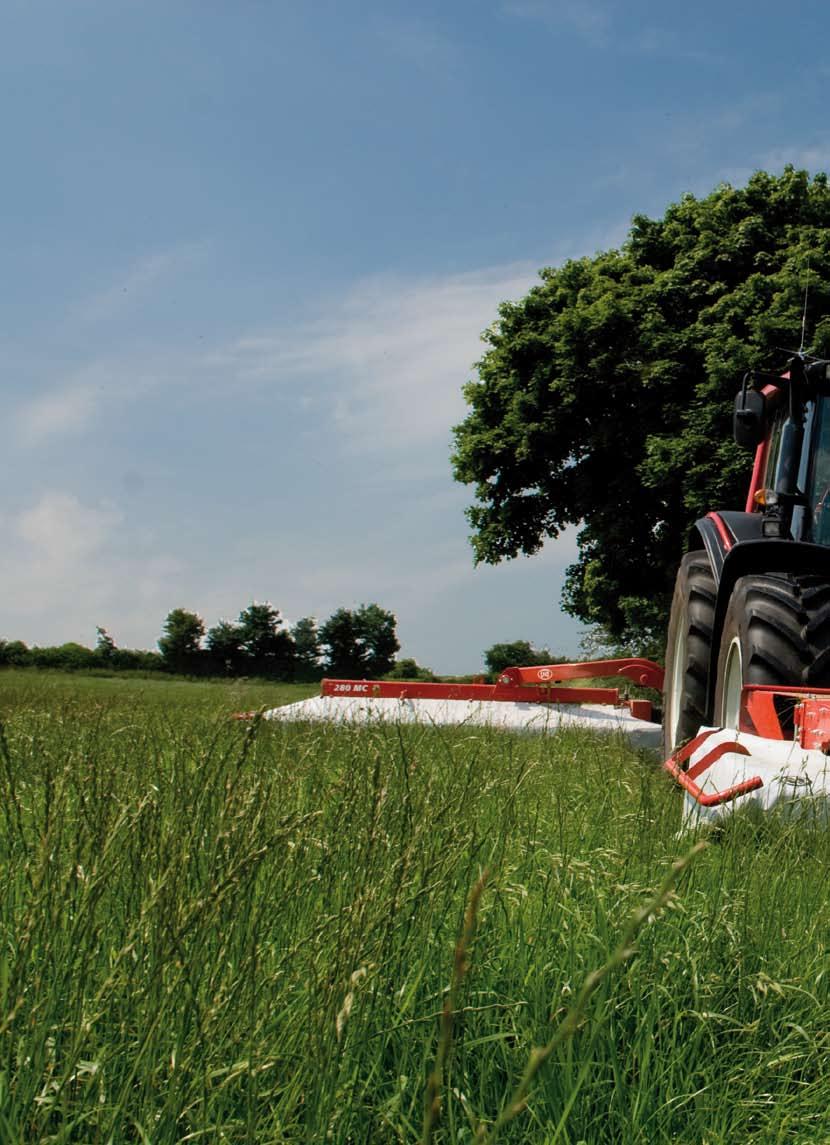

26 Lely Splendimo MC Szeroka oferta zaawansowanych kosiarek Splendimo MC ze spulchniaczem zapewnia wysoce efektywny przerób zbiorów. Nawet w najcięższych warunkach zadziwi Państwa ogromna wydajność i niskie zapotrzebowanie mocy kosiarek ze spulchniaczem. Seria Splendimo MC obejmuje kosiarki od 2,40 aż do 9,0 m dla wykonawców usług agrotechnicznych i większych gospodarstw. 26

27 lely splendimo Centralna oś obrotu to nie przypadek Kosiarki serii M i MC mają centralną oś obrotu. Rozwiązanie to rozpowszechniło się, gdyż pozwala na uzyskiwanie wyższych wydajności, zwiększenie szerokości roboczych i obniżenie zapotrzebowania na moc ciągnika. Lepiej wyważone dla uzyskania porządnego i równego wzorca koszenia Centralny punkt obrotowy może zapewnić bardzo dużą swobodę ruchu kosiarki, system ten jednak będzie musiał spełnić cały szereg wymagań. Z lewej strony znajduje się zespół koszący, który jest cięższy z uwagi na masę systemu napędowego. Jednak punkt obrotowy ramienia nie znajduje się pośrodku Aby zapewnić doskonałą równowagę i dokładną, jednolitą strukturę koszenia, kosiarki M i MC są zawieszone zgodnie z środkiem ciężkości kosiarki, co daje zarówno idealne wyważenie, jak i regularny wzór koszenia. Podwójna Oś zapewnia idealne dopasowanie do kształtów gruntu Konstrukcja ramienia podtrzymującego kosiarkę ma duże znaczenie dla efektów jej pracy. Oś obrotu ramienia powinna znajdować się blisko kosiarki, aby ruch ciągnika był w możliwie najmniejszym stopniu przenoszony na kosiarkę i nie ograniczał swobody ruchów na nierównej powierzchni. W kosiarkach Splendimo zastosowano system dwóch osi. Drugą oś stanowi mocowanie ramienia, za prawym, tylnym kołem ciągnika. Zapewnia to dobre dostosowanie koszenia do nierówności gruntu. Nigdy za ciężki, nigdy z lekki... Zespół tnący zawieszony jest na ramie w ten sposób, że jest on po części unoszony przez zespół sprężyn, co zmniejsza nacisk kosiarki na grunt. Jest to ważne, szczególnie w przypadku miękkiej lub wilgotnej gleby, gdy ciężka kosiarka łatwo mogłaby uszkodzić darń. Zbyt lekka kosiarka może za to podskakiwać przy wyższych prędkościach. Dlatego nacisk na podłoże powinien być dostosowany odpowiednio do warunków. Górny Napęd prosto przez pokosy Kosiarki ze spulchniaczem Splendimo posiadają górny napęd. Ten specjalny mechanizm przekazuje obroty na belkę zespołów koszących poprzez bezobsługowe, podwójne uniwersalne złącze. Obudowa wewnętrzna nie jest konieczna. 27

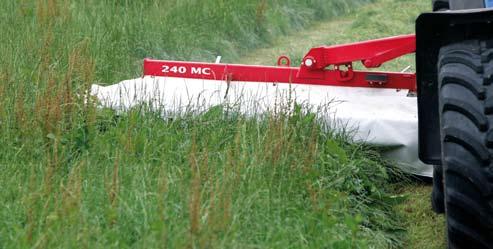

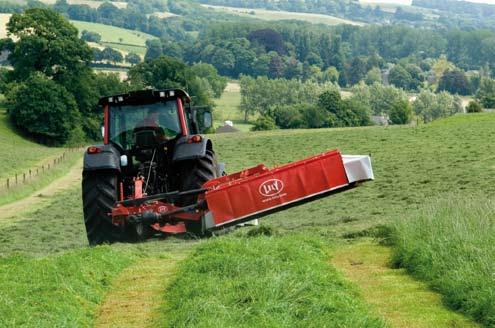

28 Lely Splendimo 240 MC mocny mistrz wagi lekkiej Lely Splendimo 240 MC to najmniejsza z kosiarek MC, która została zaprojektowana specjalnie do lżejszych ciągników i mniejszych, nierównych pól. Charakterystyczne zalety 280 i 320 MC, takie jak szeroki otwór wlotowy i spulchniacz ze spiralnym wirnikiem, zostały włączone do projektu znanego już z serii Splendimo M. Do celów transportu drogowego 240 MC może być złożona aż do 100, przez co zajmuje bardzo mało miejsca. Lely Splendimo 280 MC nowość! Ulepszony model 280 MC jest znacznie lżejszy niż poprzedni, przez co maszyna ta bardziej nadaje się do lekkich ciągników. Siła tej konstrukcji jest niezrównana. Ramię wykonane jest jako jeden element; jest to dobrze sprawdzona koncepcja, która zyskała sławę dzięki kosiarkom M i 240 MC. Bezstopniowa regulacja nacisku na podłoże Zupełnie nowa cecha modelu 280 MC: hydropneumatyczny system regulacji nacisku na podłoże. Hydrauliczny siłownik normalnie używany tylko do transportu został teraz zastąpiony podwójnym siłownikiem, którego druga część jest połączona z zamkniętym obwodem hydraulicznym. Nacisk tego systemu można z łatwością regulować bezstopniowo! Podwójny Efekt przy przeszkodach Urządzenie zabezpieczające działa w ten sam sposób, jak w przypadku kosiarek z serii M. Przede wszystkim, zaczyna działać zabezpieczenie na prawej dźwigni podnośnika, po czym uruchamiane jest urządzenie zabezpieczające na lewym ramieniu. W modelu 280 MC w tym momencie następuje wepchnięcie siłownika, co powoduje, że kosiarka cofa się, gdy w tym samym czasie system hydrauliczny jest poddany ciśnieniu. W konsekwencji, nacisk na podłoże zmniejsza się, co eliminuje ewentualne uszkodzenie belki zespołów koszących. 28

29 lely splendimo Lekkość Lekkość modelu 240 MC oraz unikatowa koncepcja belki nośnej Lely sprawiają, że kosiarka ta jest idealna dla mniejszych ciągników. Stosunek między mocą potrzebną do unoszenia belki a mocą potrzebną do koszenia j jest idealny! Prosta konstrukcja zapewnia łatwość operowania. Zastosowanie spulchniacza pokosu typu Impeller umożliwia uzyskanie zarówno wąskich jak i szerokich pasów pokosu. Lely Splendimo 320 MC; gwarantowana wydajność Splendimo 320 MC należy do najlepszych na rynku kosiarek ze spulchniaczem. Wyjątkowo solidna konstrukcja maszyny harmonizuje z jej poziomem wydajności. Nacisk na podłoże jest regulowany mechanicznie i może być ustawiony w czterech krokach. Dzięki unikatowej pozycji transportowej 130 kosiarka mieści się w granicach szerokości ciągnika. Możliwość podłączenia kosiarki na dwa sposoby sprawia, że jest to idealna maszyna do połączenia z kosiarką frontową 320 FC. Splendimo 900 M oraz MC Triplo Splendimo Triplo to całkowicie nowy projekt, przeznaczony dla wykonawców usług rolniczych i właścicieli bardzo dużych gospodarstw. Gwarantuje najlepszą technikę koszenia. Mając szerokość roboczą 8,90 m, modele Splendimo 900 M oraz 900 MC są najszerszymi kosiarkami z serii Splendimo. Z spulchniaczem pokosu lub bez niego Coraz więcej hodowców bydła wybiera kosiarkę bez spulchniacza. Dzięki temu mogą kosić dużo i szybko używając stosunkowo niewielkich ciągników. Model 900 M, razem z czołową kosiarką 320 F (nie wyposażone w spulchniacz pokosu) są doskonałym połączeniem. Można je montować na niewielkich ciągnikach, a wydajności osiągają bardzo wysokie. 29

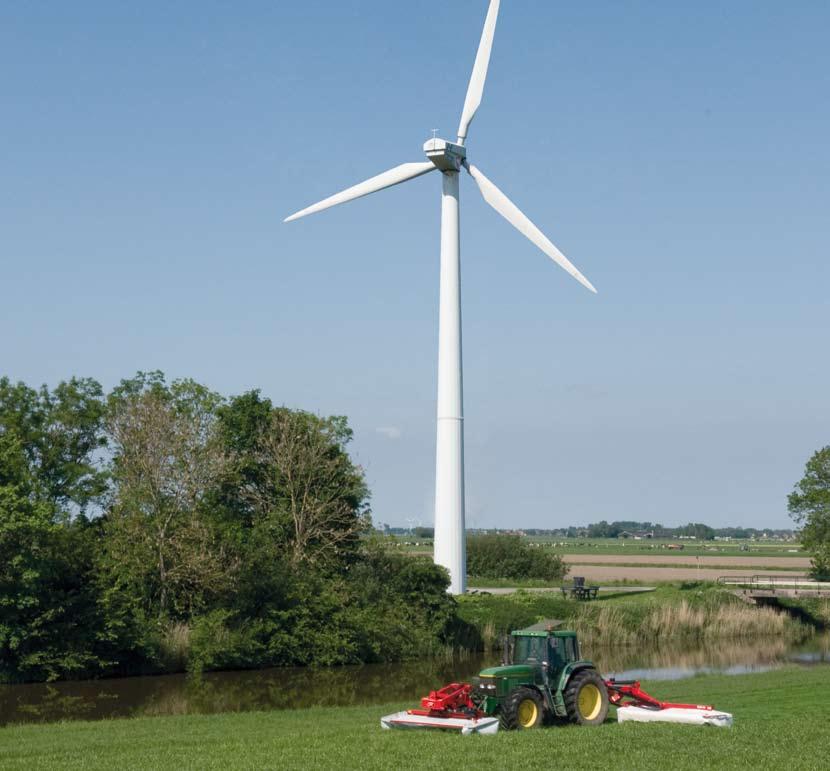

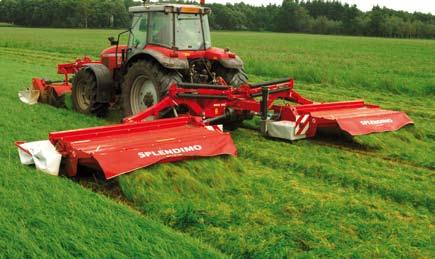

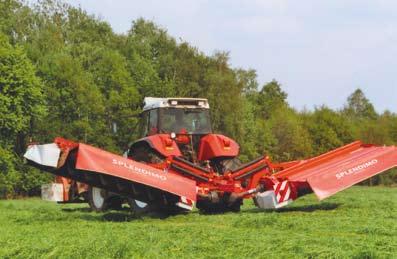

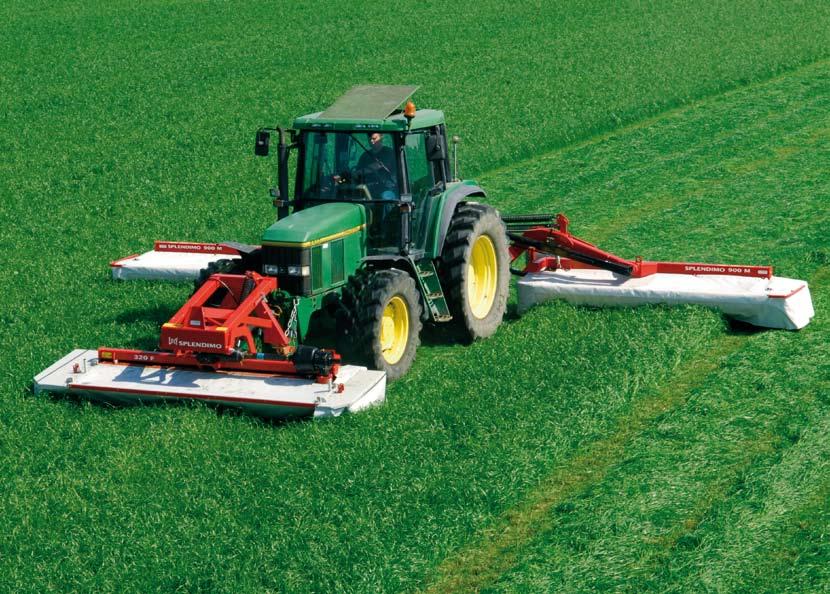

30 Modele Splendimo 900 MC i 320 FC są wyposażone w system spulchniający typu Impeller. Wielu hodowców bydła i wykonawców usług rolniczych poznało już wydajność tego połączenia. Niższe zapotrzebowanie mocy modułowego zespołu koszącego, bardzo wysoka prędkość koszenia i przepustowość spulchniaczy, gwarantuje wysoką wydajność i jakość zbioru nawet w najtrudniejszych warunkach. Nakładanie się powierzchni koszenia Modele Splendimo 900 M i MC są wyposażone w dwa zespoły koszące (spulchniające) o szerokości 3,20 m, uzupełnione o czołową jednostkę koszącą serii F lub FC o szerokości 3,20 m. Całkowita szerokość robocza wynosi 8,90 m. Powierzchnia koszenia każdej z bocznych jednostek koszących nakłada się z powierzchnią jednostki czołowej, dając 35 cm części wspólnej z każdej strony. Dzięki temu można zawracać bez pozostawiania nieskoszonych obszarów. Nacisk kosiarki na ziemię może być regulowany indywidualnie dla każdego zespołu koszącego. Szerokie spulchniacze typu Impeller zapewniają doskonale spulchniony pokos oraz świetne tempo przerobu. Przesunięcie boczne W ekstremalnych warunkach, na stromych zboczach jest możliwość wyposażenia czołowej jednostki koszącej w układ hydrauliczny, który pozwala nawet na pięćdziesięciocentymetrowe nakładanie się obszarów koszonych. Pozycja uniesiona zawracanie na końcu pola Poprzez umieszczenie zaworu kulkowego na ramie, można wybrać pomiędzy kontrolowaniem dwóch cylindrów do transportu i pozycji cyplowej razem lub osobno. Na polach o stromych nachyleniach łatwo jest kosić przy pomocy jednej lub dwóch kosiarek. Kosiarka frontowa ma również wysoką pozycję cyplową, która jest często podłączona do przedniego systemu podnoszenia. Przechowywanie Maszynę można przechowywać w pozycji złożonej lub rozłożonej. Trzy silne wsporniki zapewniają stabilność. Wspornik w skrajnie tylnej pozycji posiada możliwość regulacji, co czyni operację łączenia i rozłączania maszyny z ciągnikiem o wiele łatwiejszą. Ochrona Break Back. Poprzez umieszczenie zaworu kulkowego na ramie, można wybrać pomiędzy kontrolowaniem dwóch cylindrów do transportu i pozycji cyplowej razem lub osobno. Dzięki (opcjonalnemu) sterowaniu elektrycznemu istnieje możliwość wybierania opcji z kabiny ciągnika. 30

31 lely splendimo Opis techniczny SPLENDIMO 240 MC 280 MC 320 MC 900 MC Szerokość robocza (m) 2,40 2,80 3,20 8,90 Liczba dysków / noży 6 / 12 7 / 14 8 / 16 2 x 8 / 16 Szerokość pokosu* (m) 0,70-2,40 1,20-2,80 1,40-3,20 1,40-3,20 Waga (kg) Zapotrzebowanie mocy (kw / KM) 44 / / / / 170 Wysokość transportowa (m) 3,30 3,80 4,00 4,00 Szer. transport. od środka (m) 1,45-1,70 w obrębie szerokości ciągnika 2,50 góra / 3,00 dół Kąt transportowy Szerokość wirnika (cm) Średnica wirnika (cm) 50 Szybkość wirnika (obr.min.) 890 Liczba łopatek z tworzywa Liczba poz. wirnika spulchn. 1 4 Pozycje płyty wlotu pokosu 1 Poz. intensywn. spulchniania 4 Regulacja nacisku na podłoże 3 pozycje 4 pozycje 5 pozycje Regulacja wysokości koszenia pełna regulacja pomiędzy 3 a 7 cm Koszenie pochyłości -20 / +20 Oś zaczepu (kategoria) II II / III Hydraulika 1 x zawór jednostr. dział. z 1 x zawór dwustronnego działania z płynnym pozyc. 2 x zawór jednostr. dział. z płynnym pozyc. płynnym pozyc. Prędkość WOM (obr./min.) Zawieszenie przesuwne S S S X Zestaw rozszerzający O O O O Przekł. dla 540 obr./min.wom S O X X Przekł. dla 1000 obr./min. WOM O S S S Rozdzielacz zbioru O O O O Prędkość wirnika 1000 obr./min. O O O O S = Standard / O = Opcja / X = Niedostępny dla tej maszyny / *Zależenie od warunków zbioru Transport W modelu Splendimo 900 MC zespoły koszące do pozycji transportowej podnoszą się o kąt 95. Oznacza to, że szerokość u podstawy wynosi 3 metry, ale już tylko 2,50 m na górze. Ułatwia to jazdę, gdy nad drogą zwisają gałęzie. 31

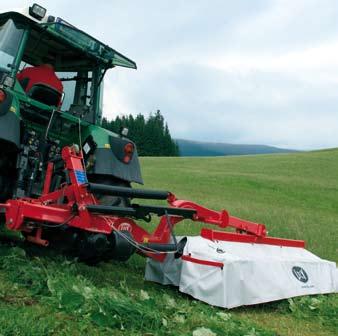

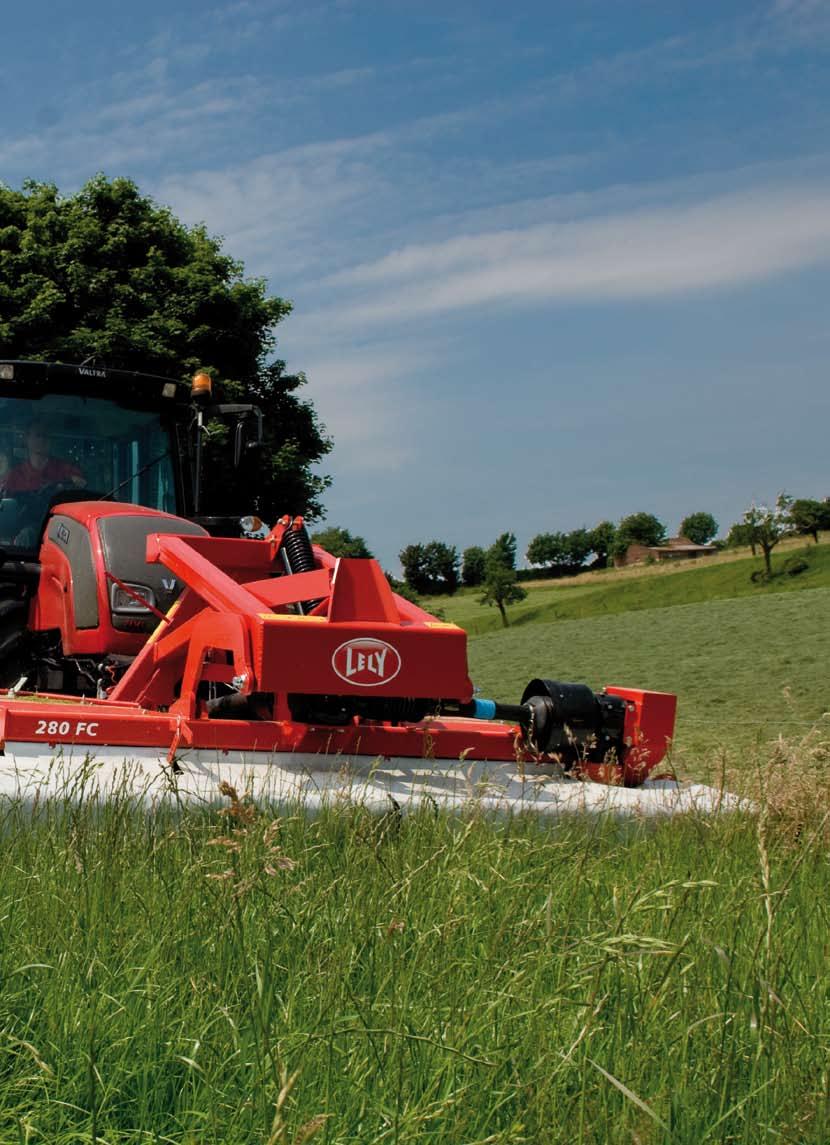

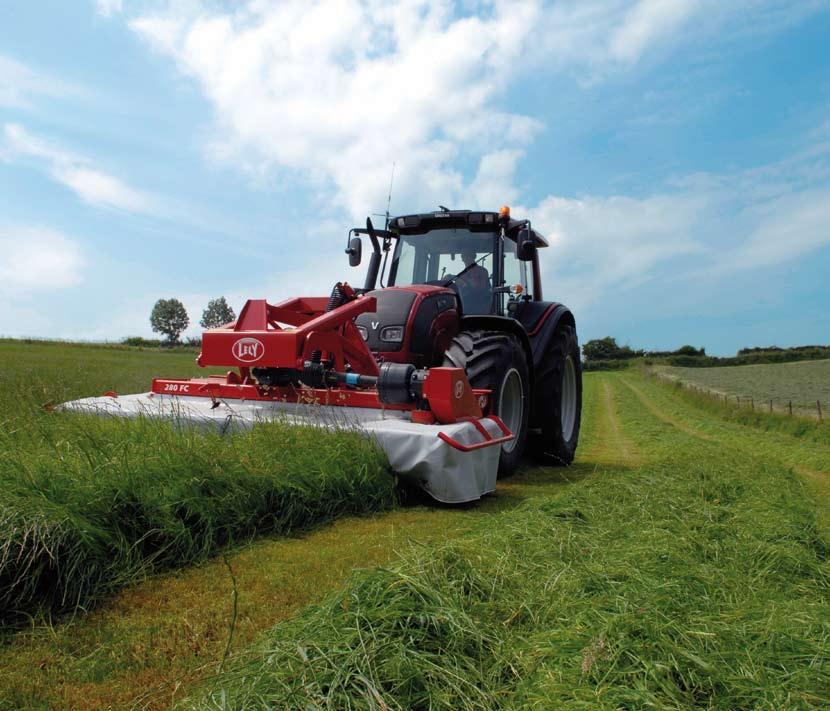

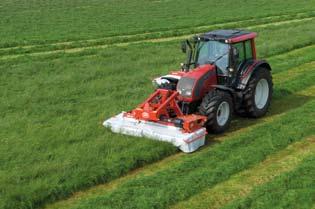

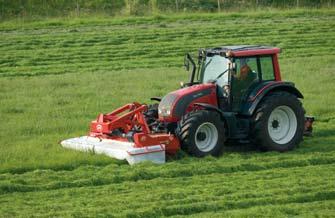

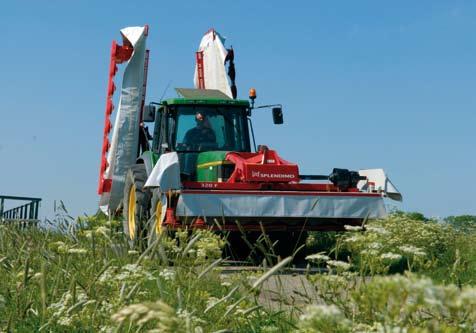

32 Lely Splendimo F/FC Obecnie ciągniki rolnicze wyposażane są w przedni system podnośnikowy i wiele innych dodatków, poprawiających łatwość operowania. Jednym ze sposobów na wykorzystania tego faktu jest wyposażenie traktora w tylnią i czołową jednostkę koszącą. Prostota koszenia z czołową jednostką koszącą, oraz wzrost wydajności osiągany poprzez wykorzystanie takiego połączenia, przyczyniły się, w ostatnich latach, do wzrostu ich popularności. Oferta kosiarek czołowych Splendimo (wyposażonych w spulchniacz pokosu lub bez niego) spełnia wszystkie oczekiwania i wymagania wykonawców usług rolniczych oraz właścicieli dużych gospodarstw rolnych. 32

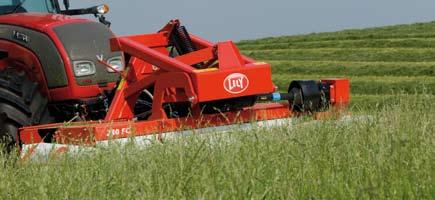

33 lely splendimo Wydobądź maksimum ze swojego ciągnika Czołowe jednostki koszące Splendimo są dostępne w kilku wersjach i szerokościach roboczych: 2,40 m, 2,80 m oraz 3,20 m. Modele FC wyposażone są w spulchniacz typu Impeller. Każda kosiarka czołowa Splendimo posiada podstawowe wyposażenie, takie jak zawieszane połączenie, siłownik hydrauliczny oraz belkę nośną dysków tnących unikatowej konstrukcji Lely. Połączenie zawieszane, konieczne dla wszystkich kosiarek czołowych Obciążenie czołowych jednostek koszących, w przypadku, gdy są one bezpośrednio popychane przez ciągnik, jest bardzo duże. Jedynym, skutecznym sposobem uniknięcia tego niekorzystnego zjawiska jest zapewnienie jednostce koszącej wystarczającej swobody ruchów, co powoduję, ze kosiarka faktycznie jest ciągniona. Optymalna swoboda ruchu Wszystkie czołowe jednostki koszące Splendimo mają wyjątkowy system równoległobocznego zawieszenia. Ten system gwarantuje doskonałe dopasowanie się do nierówności gruntu i daje kosiarce dużą swobodę ruchów we wszystkich kierunkach. Przeszkody to żaden problem! Ponieważ czołowa jednostka kosząca nie posiada systemu ochrony przed przeszkodami, w jakie wyposażone są tylne zespoły, bardzo ważne jest, aby mogła ona z łatwością przesuwać się do tyłu. Regulacja nacisku kosiarki na podłoże W zawieszenie równoległoboczne wbudowana jest sprężyna, która redukuje nacisk kosiarki na podłoże. Sprężyna unosi kosiarkę, redukując częściowo jej ciężar. Przez zmianę stopnia napięcia sprężyny można zmieniać nacisk kosiarki na ziemię. Łatwa praca na cyplach Dla ułatwienia poruszania się zespołu po łąkach z zalegającymi pasami pokosu zastosowano równoległy do sprężyny podnośnik jednostronnego działania. Po uniesieniu przedniej części kosiarki pozostaje ona na tej samej wysokości, umożliwiając przejazd nad pasami pokosu. Jeśli zespół połączony jest z przednim hydraulicznym, system podnoszenia najpierw podnosi się sama kosiarka a następnie przedni TUZ. 33

34 Dostępność różnych napędów Kosiarki czołowe są standardowo wyposażone w system napędowy obrotów na minutę, obracający się zgodnie z ruchem wskazówek zegara. Możliwe są różne, fabryczne kombinacje obrotów na minutę i kierunku obrotu. Lely Splendimo F Kosiarka frontowa Splendimo bez spulchniacza to bardzo prosta konstrukcja, dostępna w szerokościach roboczych 2,40 m, 2,80 m i 3,20 m. Zakres zastosowań serii Splendimo F jest wyjątkowo rozległy. Model 280 F jest często używany do produkowania kiszonki z użytków zielonych. Równy pokos Przy użyciu dwóch lub trzech listew po obu stronach zespołu, dostępnych jako dodatkowe wyposażenie, można układać pasy pokosu w sposób idealny dla urządzeń zbierających. Model 240 F, wyposażony we wzmocnioną obudowę i płozy, dodatkowo zabezpieczające dyski tnące. Jest on używany w wersji HD (Heavy Duty) do pracy na poboczach dróg. Model 320 F nie posiada wyposażenia pozwalającego na regulowanie szerokości pokosu. Model ten nadaje się do koszenia, gdy potrzebny jest szeroki pas pokosu. Splendimo FC Czołowe kosiarki Splendimo FC zostały ostatnio znacząco usprawnione i wyposażone w spulchniacze pokosu typu Impeller. Dla większości czołowych kosiarek spulchnianie stanowi duży problem z powodu ograniczonej przestrzeni pomiędzy kosiarką a ciągnikiem, gdzie musi zmieścić się spulchniacz. W nowych kosiarkach Splendimo szerokie wirniki spulchniające doskonale chwytają pokos, zapewniając dużą wydajność. Dzięki genialnej konstrukcji rozmiar przednich jednostek koszących pozostał mały. Splendimo 320 FC Nowy model 320 FC ma szerszy i wyższy system zawieszania, co czyni tą szeroką kosiarkę bardziej stabilną. Nacisk kosiarki na grunt można ustawić w pięciu pozycjach (prostym systemem: kołek otwór), nie zmieniając przy tym wysokości pracy. Podnośnik unosi kosiarkę, umożliwiając przejazd nad ułożonymi wcześniej pasami pokosu. Wirnik spulchniarki Splendimo 320 FC można ustawić w trzech pozycjach. 34

35 lely splendimo Opis techniczny SPLENDIMO 240 F 280 F 320 F 280 FC 320 FC Szerokość robocza (m) 2,40 2,80 3,20 2,80 3,20 Liczba dysków / noży 6 / 12 7 / 14 8 / 16 7 / 14 8 / 16 Szerokość pokosu* (m) 1,20-2,15 1,40-2,55 2,95 1,20-2,80 1,20-3,20 Waga (kg) Zapotrzebowanie mocy (kw / KM) 37 / / / / / 80 Szerokość transportowa (m) 2,70 3,00 3,00 3,00 3,00 Szerokość wirnika (m) 2,20 2,60 Średnica wirnika (cm) 50 Prędkość wirnika (obr./min.) 900 Liczba łopatek z tworzywa Liczba pozycji wirnika spulchniacza 1 2 Pozycje płyty wlotu pokosu 1 2 Pozycje intensywności spulchniania 3 6 Regulacja nacisku na podłoże 5 pozycji Wstępna regulacja wysokości koszenia 2 pozycje ustawienia równoległoboku Regulacja wysokości koszenia pełna regulacja pomiędzy 3 a 7 cm Oś zaczepu (kategoria) ISO Hydraulika 1 x zawór jednostronnego działania z płynnym pozycjonowaniem Prędkość WOM (obr./min.) Przekł. 540 obr.min. - prawe obroty O O O O X Przekł. 540 obr.min. - lewe obroty O O O O X Przekł obr.min. - lewe obroty O O O O O Koło pokosowe prawe O O X X X Koło pokosowe lewe O O X X X Płetwy (2+2) do wąskiego pokosu X X X S S Reduktor szerokości pokosu X X X S S Zestaw rozszerzający X X X O O Rozdzielacz pokosu O O O O O Prędkość wirnika 1000 obr./min. X X X O O Model do pracy ciągłej S O X X X Przesunięty układ zawieszenia X X X X X S = Standard / O = Opcja / X = Niedostępny dla tej maszyny / *Zależenie od warunków zbioru Przejście od pokosów wąskich do szerokich w mgnieniu oka! Dzięki wyjątkowej budowie wirnika spulchniacza, prowadnic pokosu i płyty spulchniacza, w obu modelach istnieje możliwość szybkiej zmiany z trybu szerokiego rozkładania pokosu do trybu formowania pasów. Jest to idealne rozwiązanie dla prasy zbierającej lub jeśli łąka jest podmokła, gdzie wąski pas jest lepszy od szerokiego rozłożenia pokosu. 35

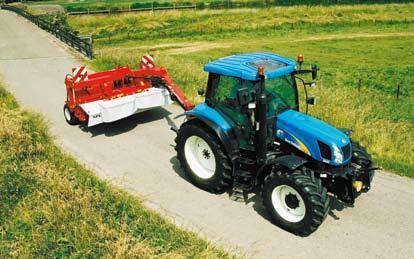

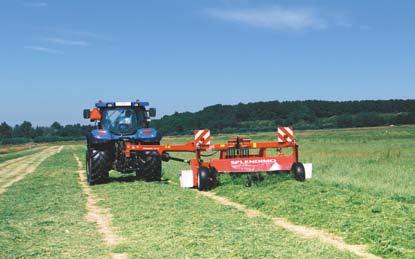

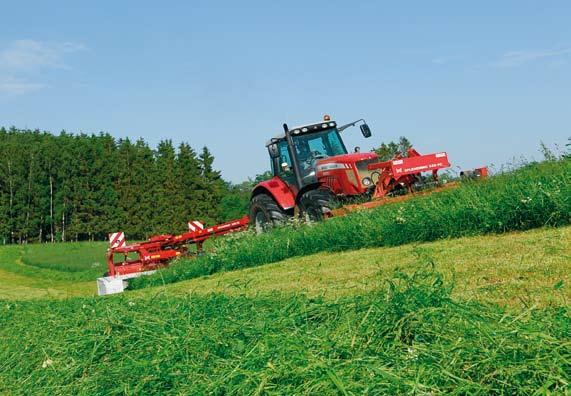

36 Lely Splendimo PC Największą różnicą między kosiarką przyczepianą a zawieszanymi kosiarkami czołowymi i tylnymi jest to, że w przypadku użycia ramy transportowej, ciężar nie ma większego znaczenia. Kosiarki przyczepiane mają lepszy system dopasowywania się do nierówności gruntu. Idealnie nadają się do pracy z lekkimi ciągnikami, dając doskonałe rezultaty nawet w trudnych warunkach. 36

37 lely splendimo Koszenie obustronne i prawostronne Modele 320 PC i 281 PC i 321 PC różnią się nie tylko szerokością roboczą, ale także konstrukcją belki zaczepowej. Model 320 PC wyposażony jest w dłuższą belkę zaczepową, połączoną ze środkiem ramy kosiarki. Dzięki temu możliwe jest koszenie zarówno z prawej jak i lewej strony ciągnika. W modelach 281 i 321 belka zaczepowa jest krótsza, a koszenie możliwe jest tylko z prawej strony. Model 320 PC może kosić po obu stronach ciągnika. Jest to bardzo korzystne, szczególnie przy większych polach, gdyż możliwe jest koszenie w obu kierunkach. To koniec marnowania czasu na wąskie, nieskoszone pasy, utworzone przez nieregularne koszenie. Może to oznaczać nawet piętnastoprocentowy wzrost wydajności! Sterowanie przy pomocy belki zaczepowej Belka zaczepowa obracana jest przy pomocy hydraulicznego siłownika dwustronnego działania. Używając funkcji obracania na zakrętach i w narożnikach pola, a także na drodze, można ustawić przyczepianą kosiarkę w każdej pozycji. Zmieniając pozycję punktu połączenia siłownika z belką zaczepową można precyzyjnie ustawić optymalną pozycję kosiarki w stosunku do ciągnika. Wygodny napęd Kosiarki serii PC są wyposażone w hydrauliczny system podnośnikowy. Skrzynka przekładniowa pełni jednocześnie funkcję osi obrotu dla belki zaczepowej. W rezultacie wał przekazujący napęd zawsze pozostaje tej samej długości i kosiarka z łatwością obraca się wokół określonego punktu. Idealne dopasowanie do kształtów gruntu we wszystkich warunkach Tak jak w przypadku kosiarek czołowych, modele PC wyposażone są w doczepiane zawieszenie równoległoboczne. Dodatkową przewagą kosiarek PC jest fakt, że tylne koła ciągnika znajdują się przed kosiarką, spełniając taką samą rolę jak koła kopiujące. Zawieszenie równoległoboczne pozwala kosiarce przesuwać się w górę i w dół. Kosiarka jest więc w stanie dostosowywać się do nierówności powierzchni. Łatwo regulowana wysokość koszenia. 37

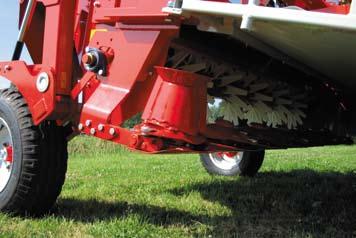

38 Dowolna regulacja nacisku na podłoże. Obracając skrzynkę przekładniową można dostosować układ napędowy do 540 albo 1000 obrotów na minutę. Łatwość regulacji nacisku na podłoże Nacisk kosiarki na podłoże może być dowolnie regulowany przy użyciu czterech sprężyn, zamocowanych pomiędzy kosiarką a ramą transportową. Napięcie sprężyn (a więc nacisk na grunt) z prawej i lewej strony są regulowane oddzielnie, za pomocą dwóch gwintowanych trzpieni. Unoszenie kosiarki na obszarze z pasami pokosu Podnośnik zespołów koszących korzysta z równoległobocznego zawieszenia. Siłownik pojedynczego działania połączony jest z belką kół transportowych. Podnośnik najpierw unosi kosiarkę w ramie, a następnie dwa podnośniki podnoszą samą ramę. Wirnik zapewniający doskonały przerób Kosiarki PC wyposażone są w system spulchniający typu Impeller. Wirnik modelu PC może być ustawiony w trzech pozycjach. Trzpień służący do regulacji płyty spulchniacza znajduje się z przodu kosiarki. Inwertor najbardziej wilgotne plony na górze Płyta odwracająca umieszczona jest za płytą spulchniacza. Powoduje ona odwrócenie pokosu, umieszczając jego dolną, wilgotną stronę na wierzchu pasa. System szerokiego rozprowadzania Wyjątkowy system szerokiego rozprowadzania łopatki rozprowadzają pokos na całej szerokości roboczej kosiarki. 38

39 lely splendimo Opis techniczny SPLENDIMO 281 PC 320 PC 321 PC Szerokość robocza (m) 2,80 3,20 Liczba dysków / noży 7 / 14 8 / 16 Szerokość pokosu* (m) 1,10-2,80 1,30-3,20 Waga (kg) Zapotrzebowanie mocy (kw / KM) 51 / / 80 Szerokość transportowa (m) 2,70 3,00 Długość transportowa (m) 5,80 7,20 5,80 Pozycja belki zaczepowej lewa strona centralnie lewa strona Szerokość wirnika (m) 2,20 2,60 Średnica wirnika (cm) 50 Prędkość wirnika 900 Liczba łopatek z tworzywa Liczba pozycji wirnika spulchniacza 4 Pozycje płyty wlotu pokosu 4 Poz. intensywności spulchniania pełna regulacja Regulacja nacisku na podłoże pełna regulacja Regulacja wysokości koszenia pełna regulacja pomiędzy 3 i 7 cm Oś zaczepu (kategoria) II Hydraulika 1x zawór dwustronnego działania + 1x zawór jednostronnego działania z płynnym pozycjonowaniem Prędkość WOM (obr.min.) 540 / Opony kół jezdnych 2x 10/75-15,3 (8 PR) Oświetlenie S S S Szerokie opony 15/55-17 (10 PR) X O O Prędkość wirnika 1000 obr./min. O O O Zestaw do zwiększania szerokości O O O Płyta odwracająca O O O Rozdzielacz pokosu O O O Przenośnik taśmowy X O O S = Standard / O = Opcja / X = Niedostępny dla tej maszyny / *Zależenie od warunków zbioru Grupowanie (gruper) duży pokos od samego początku Modele 320 i 321 PC mogą być wyposażone w taśmę przenośnikową, co umożliwia ułożenie skoszonej trawy na poprzednim pokosie. Grouper zawsze pracuje od prawej do lewej tak, aby ostatecznie można było ułożyć trzy pasy jeden na drugim. Taśma przenośnikowa jest napędzana z hydrauliki traktora. Silnik hydrauliczny wymaga maksymalnie 20 litrów na minutę niewielkie zapotrzebowanie, nawet w przypadku małych ciągników. Regulacja Zarówno wysokość pasa jak i prędkość obrotów można łatwo regulować. Pas przenośnikowy jest przymocowany do ramy transportowej i może być złożony hydraulicznie. 39

40 60 lat nieustannego postępu w rolnictwie Już na początku ubiegłego wieku Cornelis i Arij van der Lely, wtedy jeszcze jako dzieci z zestawem klocków Meccano, z pasją wcielali w życie swoje pomysły mające ułatwić pracę fizyczną w rolnictwie. Wynalazkiem przetrząsaczo-zgrabiarki w 1948 r. firma Lely na dobre wpisała się w krajobraz branży rolniczej. Kolejne usprawnienia następowały po sobie w szybkim tempie. Około 1958 r. firma Lely rozpoczęła opracowywanie i produkcję wyjątkowego rozsiewacza nawozów, a w 1965 r. wprowadziła na rynek przetrząsacz Lely Lotus wyposażony w unikatowe palce sprężyste w kształcie haków. Prawdziwym przełomem było skonstruowanie brony obrotowej Lelyterra w 1968 r. Był to zarazem początek międzynarodowego rozwoju przedsiębiorstwa. Wprowadzenie modułowej listwy tnącej w 1983 r. oznaczało ogromny bodziec dla techniki produkcji kosiarek. Zaprezentowany w 1992 r. robot udojowy stanowi bez wątpienia najważniejszy wynalazek XX wieku dla hodowców bydła mlecznego. Pod inspirującym kierownictwem drugiego pokolenia rodziny Van der Lely przedsiębiorstwo nieustannie poszukuje rozwiązań, które zarówno w sensie finansowym, jak i społecznym ułatwiają życie hodowcom bydła. Oprócz produkcji zgrabiarek i przetrząsaczy o największej szerokości roboczej w to dążenie wpisuje się także rozwój coraz bardziej zautomatyzowanego wyposażenia obór. No i ten 60-letni jubileusz zapowiada jeszcze wiele dobrego w nadchodzących latach. LHQ.B01009.PL.A Lely, Astronaut, Atlantis, Hibiscus, Lotus, Splendimo, Astri, Astrodata, Calm, Commodus, Compedes, Cosmix, Discovery, E-link, Fertiliner, Gravitor, Grazeway, Hubble, Lely Center, Lelywash, Luna, Nautilus, Shuttle, T4C, Viseo i Voyager są znakami handlowymi zastrzeżonymi przez Lely Group. Wyłączne prawo do ich używania należy do spółek z Lely Group. Wszelkie prawa zastrzeżone. Informacje podane w tej publikacji są przedstawione jedynie dla celów informacyjnych i nie stanowią oferty sprzedaży. Pewne produkty mogą nie być dostępne w poszczególnych krajach, a dostarczone produkty mogą różnić się od zilustrowanych. Żadna część tej publikacji nie może być kopiowana albo wydana, to znaczy drukowana, kserowana, mikrofilmowana albo w jakikolwiek inny sposób przetwarzana bez wcześniejszej, pisemnej zgody Lely Holding S.à r.l. Zawartość tej publikacji była redagowana z największą możliwą starannością, mimo to Lely nie bierze odpowiedzialności za jakiekolwiek szkody, które mogłyby powstać na skutek błędów albo braku informacji w tej publikacji. Live Life Lely
