ST Budowle siatkowo-kamienne i narzut kamienny

Transkrypt

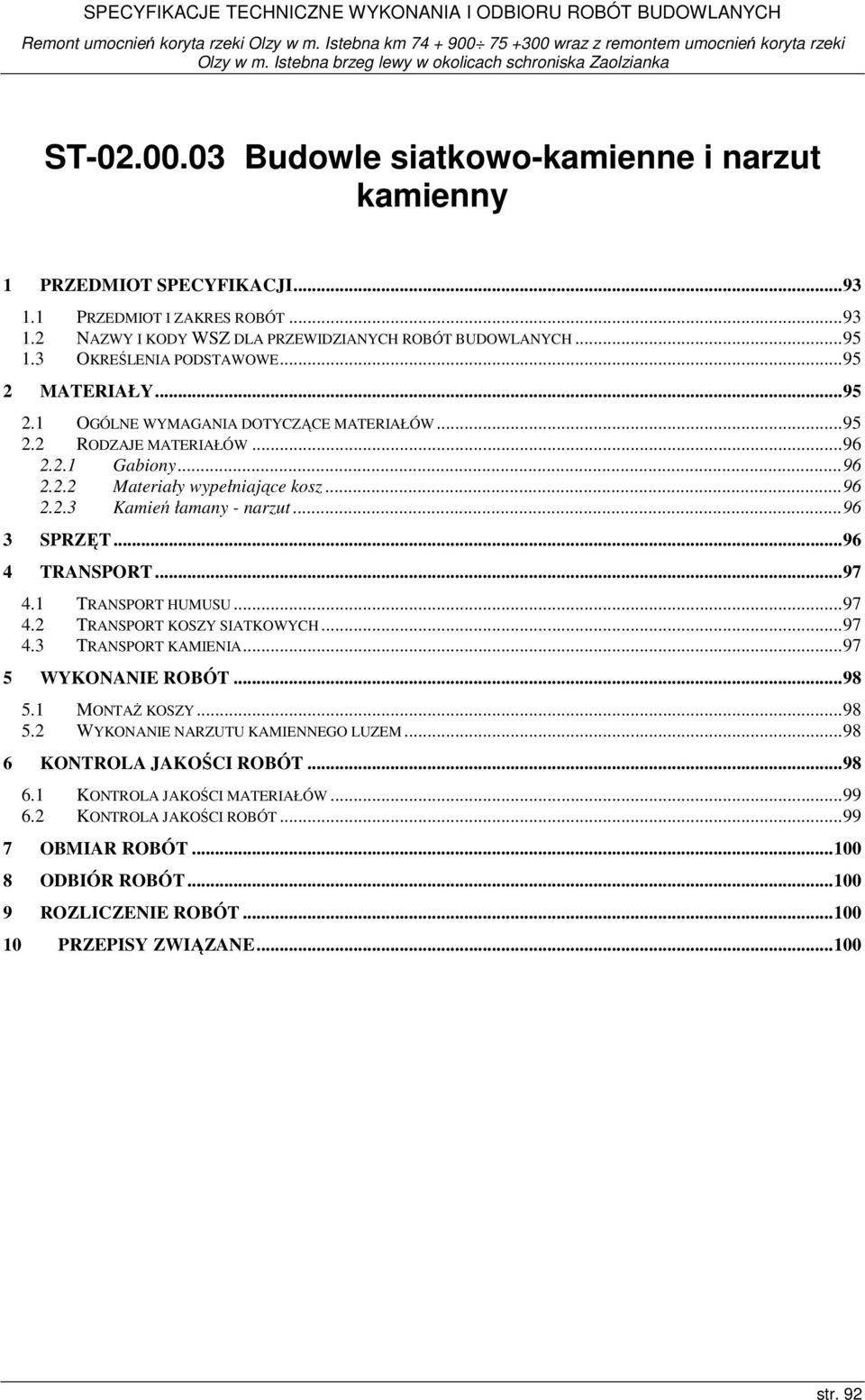

1 ST Budowle siatkowo-kamienne i narzut kamienny 1 PRZEDMIOT SPECYFIKACJI PRZEDMIOT I ZAKRES ROBÓT NAZWY I KODY WSZ DLA PRZEWIDZIANYCH ROBÓT BUDOWLANYCH OKREŚLENIA PODSTAWOWE MATERIAŁY OGÓLNE WYMAGANIA DOTYCZĄCE MATERIAŁÓW RODZAJE MATERIAŁÓW Gabiony Materiały wypełniające kosz Kamień łamany - narzut SPRZĘT TRANSPORT TRANSPORT HUMUSU TRANSPORT KOSZY SIATKOWYCH TRANSPORT KAMIENIA WYKONANIE ROBÓT MONTAś KOSZY WYKONANIE NARZUTU KAMIENNEGO LUZEM KONTROLA JAKOŚCI ROBÓT KONTROLA JAKOŚCI MATERIAŁÓW KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT ROZLICZENIE ROBÓT PRZEPISY ZWIĄZANE str. 92

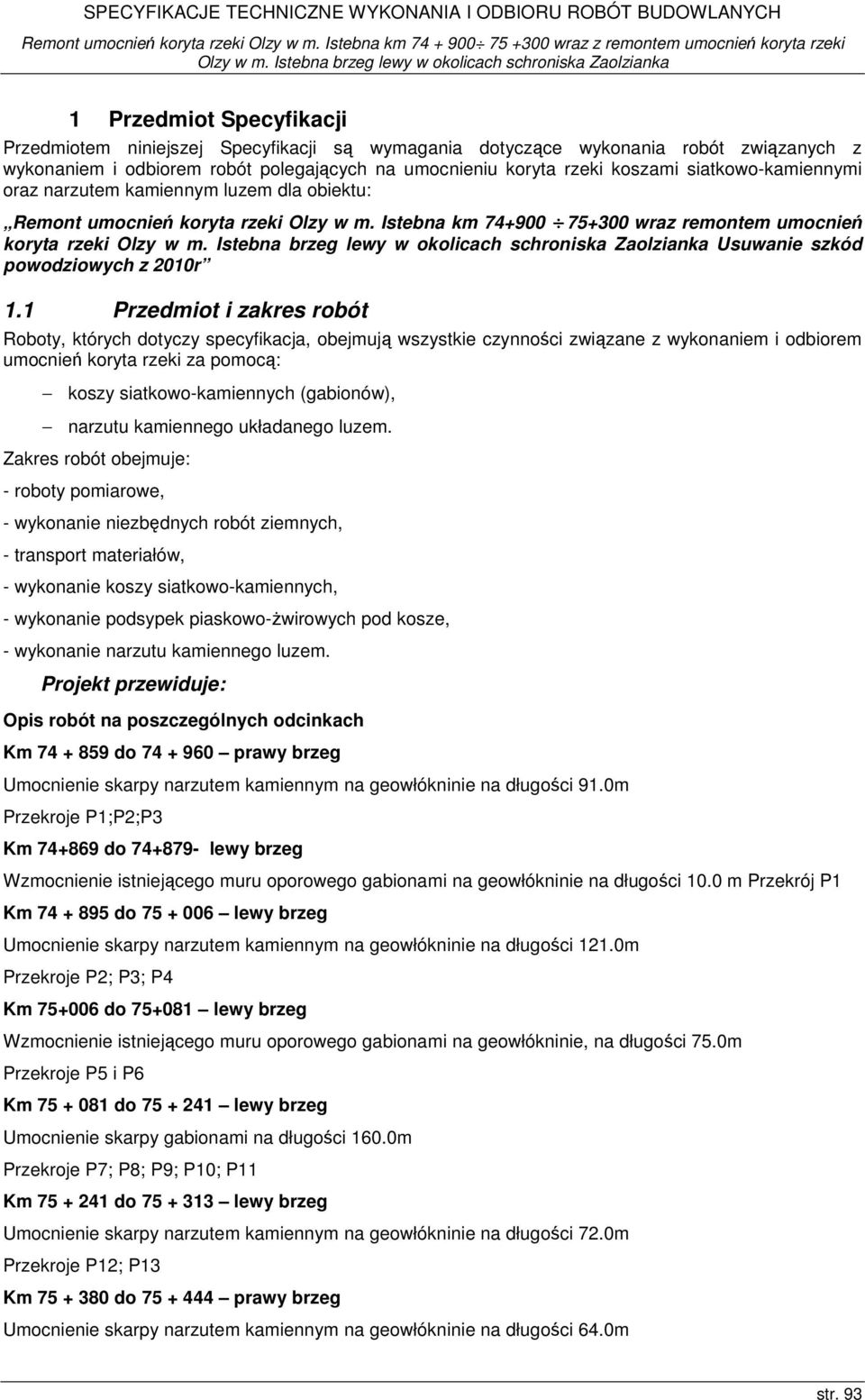

2 1 Przedmiot Specyfikacji Przedmiotem niniejszej Specyfikacji są wymagania dotyczące wykonania robót związanych z wykonaniem i odbiorem robót polegających na umocnieniu koryta rzeki koszami siatkowo-kamiennymi oraz narzutem kamiennym luzem dla obiektu: Remont umocnień koryta rzeki Olzy w m. Istebna km wraz remontem umocnień koryta rzeki Usuwanie szkód powodziowych z 2010r 1.1 Przedmiot i zakres robót Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności związane z wykonaniem i odbiorem umocnień koryta rzeki za pomocą: koszy siatkowo-kamiennych (gabionów), narzutu kamiennego układanego luzem. Zakres robót obejmuje: - roboty pomiarowe, - wykonanie niezbędnych robót ziemnych, - transport materiałów, - wykonanie koszy siatkowo-kamiennych, - wykonanie podsypek piaskowo-ŝwirowych pod kosze, - wykonanie narzutu kamiennego luzem. Projekt przewiduje: Opis robót na poszczególnych odcinkach Km do prawy brzeg Umocnienie skarpy narzutem kamiennym na geowłókninie na długości 91.0m Przekroje P1;P2;P3 Km do lewy brzeg Wzmocnienie istniejącego muru oporowego gabionami na geowłókninie na długości 10.0 m Przekrój P1 Km do lewy brzeg Umocnienie skarpy narzutem kamiennym na geowłókninie na długości 121.0m Przekroje P2; P3; P4 Km do lewy brzeg Wzmocnienie istniejącego muru oporowego gabionami na geowłókninie, na długości 75.0m Przekroje P5 i P6 Km do lewy brzeg Umocnienie skarpy gabionami na długości 160.0m Przekroje P7; P8; P9; P10; P11 Km do lewy brzeg Umocnienie skarpy narzutem kamiennym na geowłókninie na długości 72.0m Przekroje P12; P13 Km do prawy brzeg Umocnienie skarpy narzutem kamiennym na geowłókninie na długości 64.0m str. 93

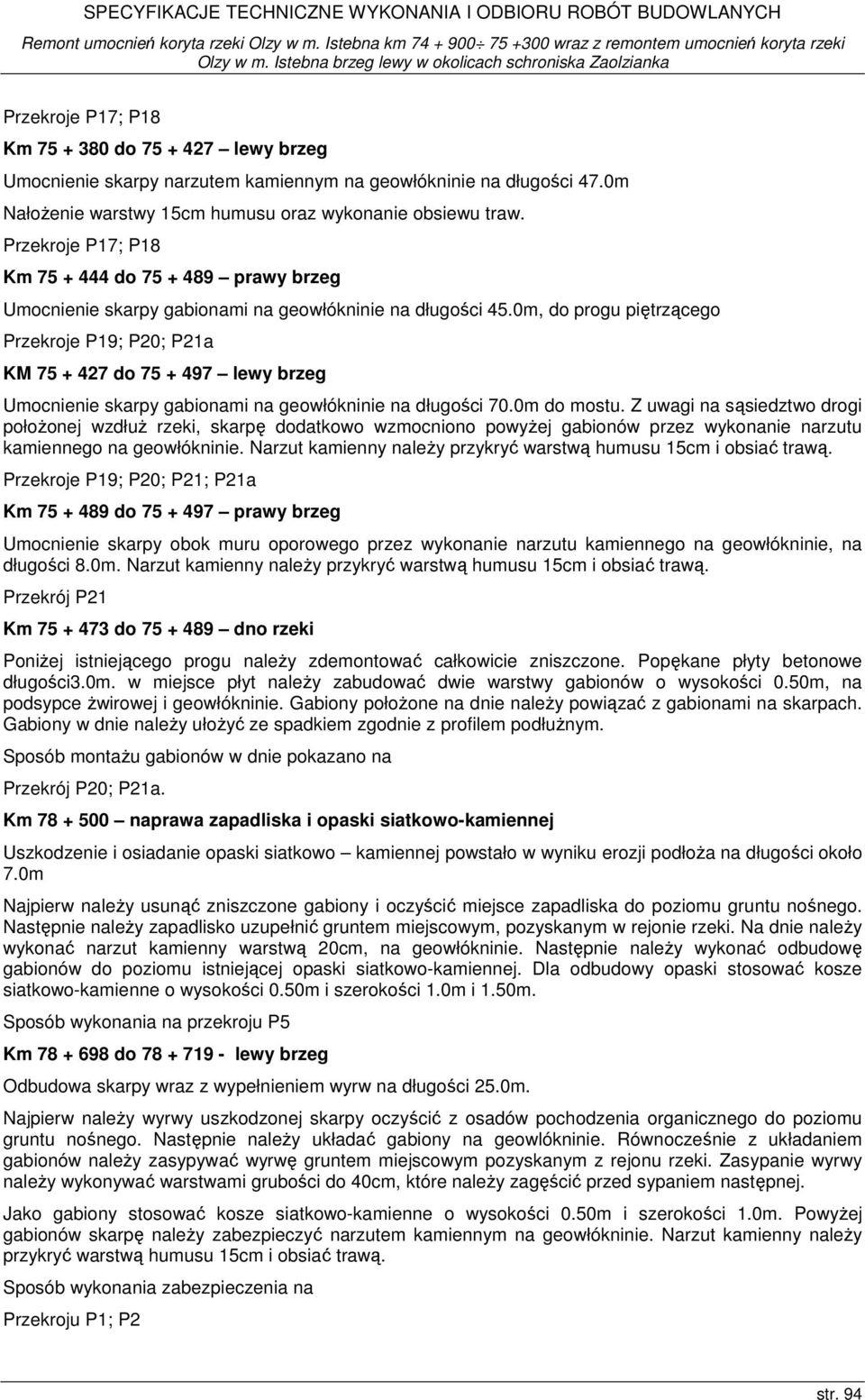

3 Przekroje P17; P18 Km do lewy brzeg Umocnienie skarpy narzutem kamiennym na geowłókninie na długości 47.0m NałoŜenie warstwy 15cm humusu oraz wykonanie obsiewu traw. Przekroje P17; P18 Km do prawy brzeg Umocnienie skarpy gabionami na geowłókninie na długości 45.0m, do progu piętrzącego Przekroje P19; P20; P21a KM do lewy brzeg Umocnienie skarpy gabionami na geowłókninie na długości 70.0m do mostu. Z uwagi na sąsiedztwo drogi połoŝonej wzdłuŝ rzeki, skarpę dodatkowo wzmocniono powyŝej gabionów przez wykonanie narzutu kamiennego na geowłókninie. Narzut kamienny naleŝy przykryć warstwą humusu 15cm i obsiać trawą. Przekroje P19; P20; P21; P21a Km do prawy brzeg Umocnienie skarpy obok muru oporowego przez wykonanie narzutu kamiennego na geowłókninie, na długości 8.0m. Narzut kamienny naleŝy przykryć warstwą humusu 15cm i obsiać trawą. Przekrój P21 Km do dno rzeki PoniŜej istniejącego progu naleŝy zdemontować całkowicie zniszczone. Popękane płyty betonowe długości3.0m. w miejsce płyt naleŝy zabudować dwie warstwy gabionów o wysokości 0.50m, na podsypce Ŝwirowej i geowłókninie. Gabiony połoŝone na dnie naleŝy powiązać z gabionami na skarpach. Gabiony w dnie naleŝy ułoŝyć ze spadkiem zgodnie z profilem podłuŝnym. Sposób montaŝu gabionów w dnie pokazano na Przekrój P20; P21a. Km naprawa zapadliska i opaski siatkowo-kamiennej Uszkodzenie i osiadanie opaski siatkowo kamiennej powstało w wyniku erozji podłoŝa na długości około 7.0m Najpierw naleŝy usunąć zniszczone gabiony i oczyścić miejsce zapadliska do poziomu gruntu nośnego. Następnie naleŝy zapadlisko uzupełnić gruntem miejscowym, pozyskanym w rejonie rzeki. Na dnie naleŝy wykonać narzut kamienny warstwą 20cm, na geowłókninie. Następnie naleŝy wykonać odbudowę gabionów do poziomu istniejącej opaski siatkowo-kamiennej. Dla odbudowy opaski stosować kosze siatkowo-kamienne o wysokości 0.50m i szerokości 1.0m i 1.50m. Sposób wykonania na przekroju P5 Km do lewy brzeg Odbudowa skarpy wraz z wypełnieniem wyrw na długości 25.0m. Najpierw naleŝy wyrwy uszkodzonej skarpy oczyścić z osadów pochodzenia organicznego do poziomu gruntu nośnego. Następnie naleŝy układać gabiony na geowlókninie. Równocześnie z układaniem gabionów naleŝy zasypywać wyrwę gruntem miejscowym pozyskanym z rejonu rzeki. Zasypanie wyrwy naleŝy wykonywać warstwami grubości do 40cm, które naleŝy zagęścić przed sypaniem następnej. Jako gabiony stosować kosze siatkowo-kamienne o wysokości 0.50m i szerokości 1.0m. PowyŜej gabionów skarpę naleŝy zabezpieczyć narzutem kamiennym na geowłókninie. Narzut kamienny naleŝy przykryć warstwą humusu 15cm i obsiać trawą. Sposób wykonania zabezpieczenia na Przekroju P1; P2 str. 94

4 Km do prawy brzeg Umocnienie prawego brzegu na długości 56.0m. Prawą skarpę naleŝy zabezpieczyć gabionami na geowłókninie 800g/m2. Jako gabiony stosować kosze siatkowo-kamienne o wysokości 0.50m i szerokości 1.0m. PowyŜej gabionów naleŝy wykonać narzut kamienny na geowłókninie. Narzut kamienny naleŝy przykryć warstwą humusu 15cm i obsiać trawą. Sposób wykonania zabezpieczenia na Przekroju P3; P4 1.2 Nazwy i kody WSZ dla przewidzianych robót budowlanych Przedmiot zamówienia objęty niniejszą Specyfikacją odpowiada następującym robotom budowlanym opisanym kodem Wspólnego Słownika Zamówień (CPV) wg Rozporządzenia Komisji Wspólnoty Europejskiej Nr 213/2008 z dnia 28 listopada 2007 r.: , Roboty w zakresie kształtowania terenu 1.3 Określenia podstawowe Określenia podane w niniejszej ST są zgodne z punktem 1.5 ST Wymagania ogólne. Kosze siatkowo-kamienne (gabiony) kosze z siatki stalowej o sześciokątnym oczku i podwójnym splocie drutu, wypełnione kamieniami i zamknięte od góry wiekiem wykonanym z tego samego materiału co dno i boki koszy. Kosze z siatki drucianej uformowane są w prostokątne skrzynie. Narzut kamienny - rodzaj liniowego umocnienia skarp i brzegu z zastosowaniem większych kamieni, które układa się na geowłókninie lub faszynie nie porastającej. Kamienie winny być układane i klinowane między sobą. Nie dopuszcza się klinowania drobnymi okruchami, jedynie kamieniem cm. Nachylenie skarpy narzutu powinno być 1:2,5 minimum i łagodniejsze, najlepiej zmienne na długości. Przestrzenie między głazami wypełnia się miejscowym gruntem, przy czym przestrzeń górnej warstwy narzutu wypełnia się gruntem rodzimym z mieszanką traw. Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi Normami Technicznymi (PN i EN-PN), Warunkami Technicznymi Wykonania i Odbioru Robót (WTWiOR) i postanowieniami Kontraktu. 2 Materiały 2.1 Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania, podano w ST Wymagania ogólne pkt 2. Podstawowymi materiałami stosowanymi przy wykonywaniu umocnień objętych niniejszą specyfikacją są: - deski iglaste, grubości mm, - drut stalowy okrągły miękki ocynkowany Fi 3,0 mm, - gwoździe budowlane okrągłe gołe, - kamień łamany do budowy dróg i obiektów inŝynierskich, - kołki faszynowe Fi cm, długości cm, - kosze z siatki stalowej, - nasiona traw, - słupki drewniane iglaste Fi 12 cm i Fi 7 cm, - Ŝwir do nawierzchni drogowych. Materiały stosowane do wykonywania umocnień kamiennych powinny spełniać wymogi określone w normach i normatywach, a w szczególności: str. 95

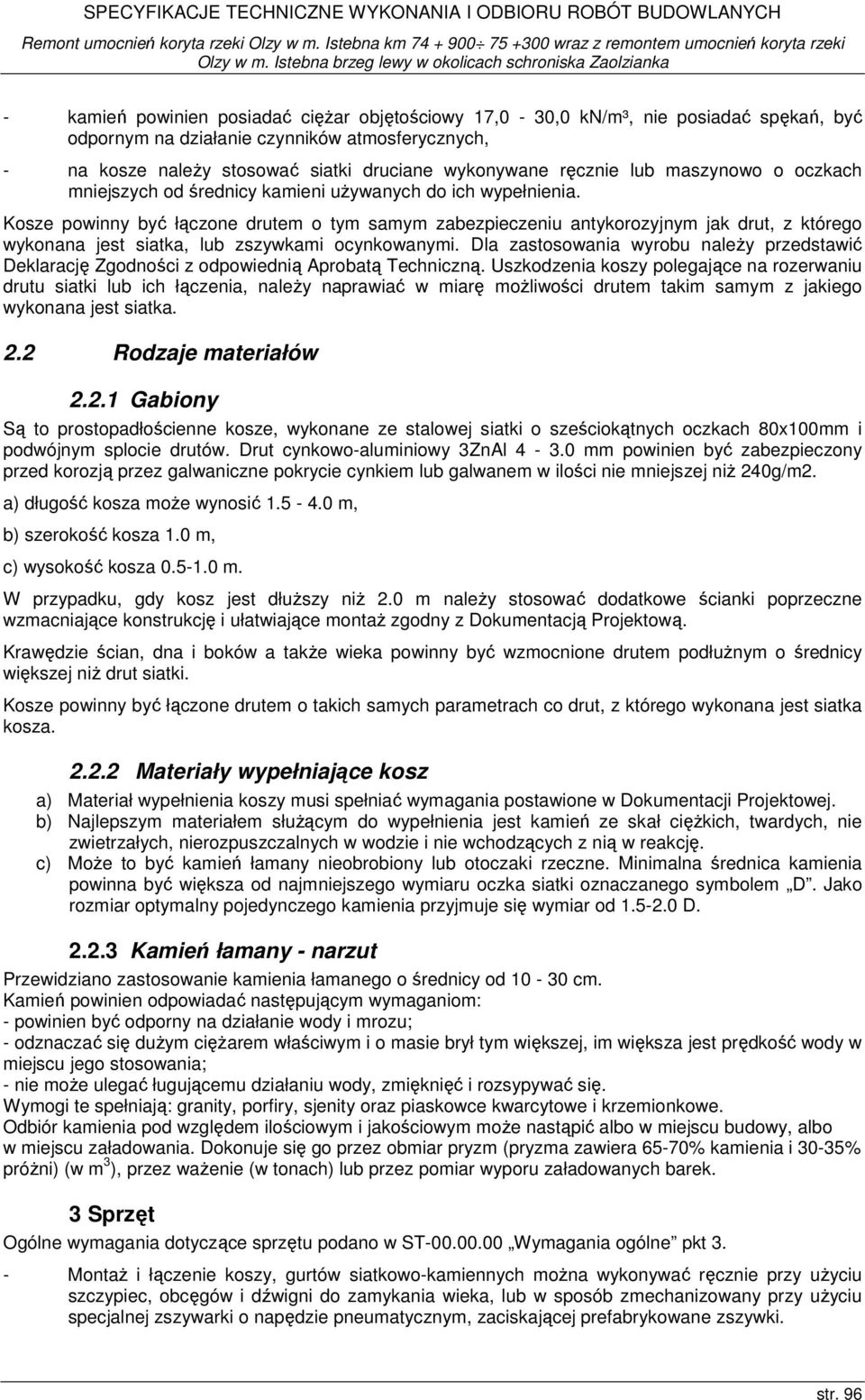

5 - kamień powinien posiadać cięŝar objętościowy 17,0-30,0 kn/m³, nie posiadać spękań, być odpornym na działanie czynników atmosferycznych, - na kosze naleŝy stosować siatki druciane wykonywane ręcznie lub maszynowo o oczkach mniejszych od średnicy kamieni uŝywanych do ich wypełnienia. Kosze powinny być łączone drutem o tym samym zabezpieczeniu antykorozyjnym jak drut, z którego wykonana jest siatka, lub zszywkami ocynkowanymi. Dla zastosowania wyrobu naleŝy przedstawić Deklarację Zgodności z odpowiednią Aprobatą Techniczną. Uszkodzenia koszy polegające na rozerwaniu drutu siatki lub ich łączenia, naleŝy naprawiać w miarę moŝliwości drutem takim samym z jakiego wykonana jest siatka. 2.2 Rodzaje materiałów Gabiony Są to prostopadłościenne kosze, wykonane ze stalowej siatki o sześciokątnych oczkach 80x100mm i podwójnym splocie drutów. Drut cynkowo-aluminiowy 3ZnAl mm powinien być zabezpieczony przed korozją przez galwaniczne pokrycie cynkiem lub galwanem w ilości nie mniejszej niŝ 240g/m2. a) długość kosza moŝe wynosić m, b) szerokość kosza 1.0 m, c) wysokość kosza m. W przypadku, gdy kosz jest dłuŝszy niŝ 2.0 m naleŝy stosować dodatkowe ścianki poprzeczne wzmacniające konstrukcję i ułatwiające montaŝ zgodny z Dokumentacją Projektową. Krawędzie ścian, dna i boków a takŝe wieka powinny być wzmocnione drutem podłuŝnym o średnicy większej niŝ drut siatki. Kosze powinny być łączone drutem o takich samych parametrach co drut, z którego wykonana jest siatka kosza Materiały wypełniające kosz a) Materiał wypełnienia koszy musi spełniać wymagania postawione w Dokumentacji Projektowej. b) Najlepszym materiałem słuŝącym do wypełnienia jest kamień ze skał cięŝkich, twardych, nie zwietrzałych, nierozpuszczalnych w wodzie i nie wchodzących z nią w reakcję. c) MoŜe to być kamień łamany nieobrobiony lub otoczaki rzeczne. Minimalna średnica kamienia powinna być większa od najmniejszego wymiaru oczka siatki oznaczanego symbolem D. Jako rozmiar optymalny pojedynczego kamienia przyjmuje się wymiar od D Kamień łamany - narzut Przewidziano zastosowanie kamienia łamanego o średnicy od cm. Kamień powinien odpowiadać następującym wymaganiom: - powinien być odporny na działanie wody i mrozu; - odznaczać się duŝym cięŝarem właściwym i o masie brył tym większej, im większa jest prędkość wody w miejscu jego stosowania; - nie moŝe ulegać ługującemu działaniu wody, zmięknięć i rozsypywać się. Wymogi te spełniają: granity, porfiry, sjenity oraz piaskowce kwarcytowe i krzemionkowe. Odbiór kamienia pod względem ilościowym i jakościowym moŝe nastąpić albo w miejscu budowy, albo w miejscu załadowania. Dokonuje się go przez obmiar pryzm (pryzma zawiera 65-70% kamienia i 30-35% próŝni) (w m 3 ), przez waŝenie (w tonach) lub przez pomiar wyporu załadowanych barek. 3 Sprzęt Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne pkt 3. - MontaŜ i łączenie koszy, gurtów siatkowo-kamiennych moŝna wykonywać ręcznie przy uŝyciu szczypiec, obcęgów i dźwigni do zamykania wieka, lub w sposób zmechanizowany przy uŝyciu specjalnej zszywarki o napędzie pneumatycznym, zaciskającej prefabrykowane zszywki. str. 96

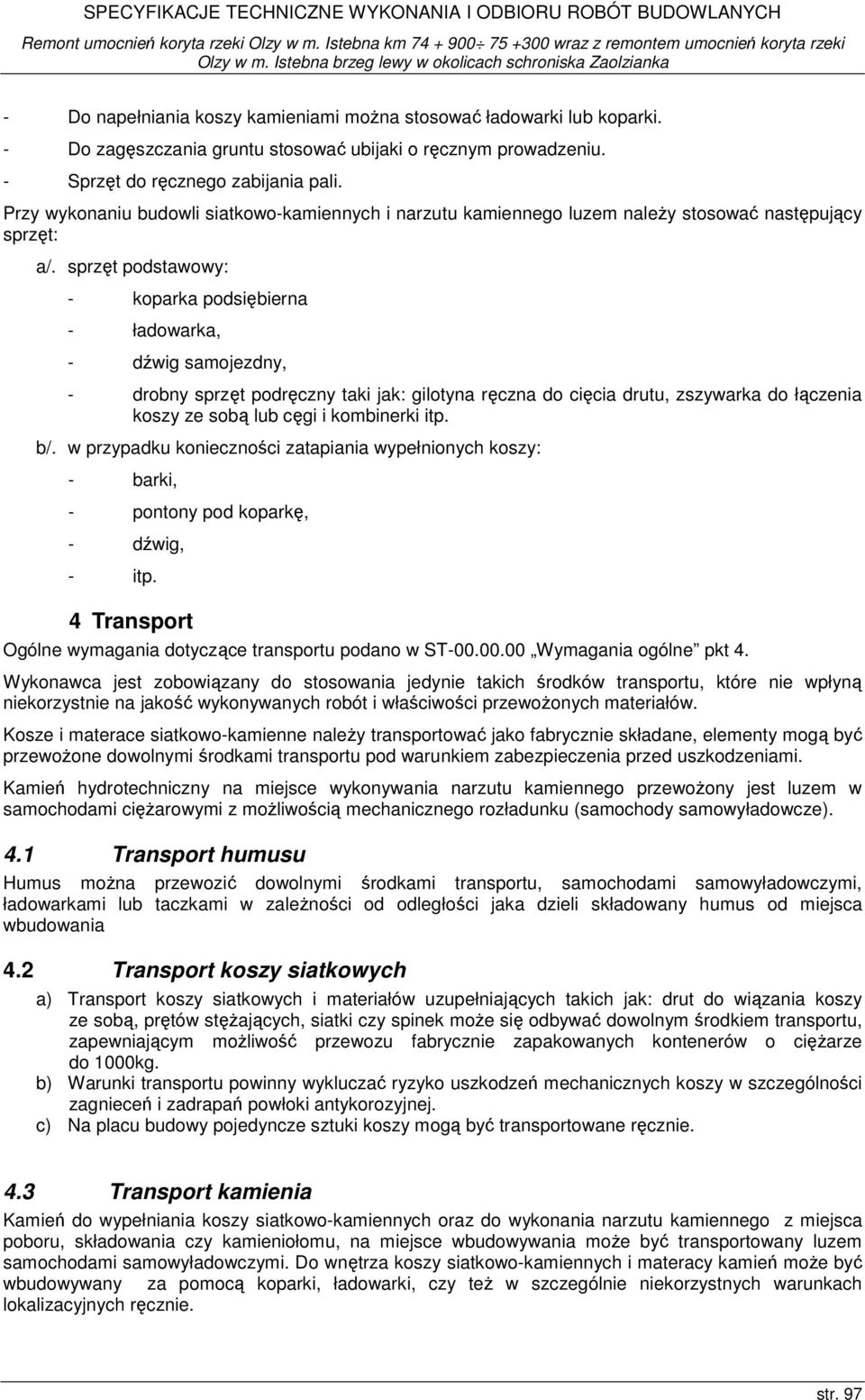

6 - Do napełniania koszy kamieniami moŝna stosować ładowarki lub koparki. - Do zagęszczania gruntu stosować ubijaki o ręcznym prowadzeniu. - Sprzęt do ręcznego zabijania pali. Przy wykonaniu budowli siatkowo-kamiennych i narzutu kamiennego luzem naleŝy stosować następujący sprzęt: a/. sprzęt podstawowy: - koparka podsiębierna - ładowarka, - dźwig samojezdny, - drobny sprzęt podręczny taki jak: gilotyna ręczna do cięcia drutu, zszywarka do łączenia koszy ze sobą lub cęgi i kombinerki itp. b/. w przypadku konieczności zatapiania wypełnionych koszy: - barki, - pontony pod koparkę, - dźwig, - itp. 4 Transport Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne pkt 4. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewoŝonych materiałów. Kosze i materace siatkowo-kamienne naleŝy transportować jako fabrycznie składane, elementy mogą być przewoŝone dowolnymi środkami transportu pod warunkiem zabezpieczenia przed uszkodzeniami. Kamień hydrotechniczny na miejsce wykonywania narzutu kamiennego przewoŝony jest luzem w samochodami cięŝarowymi z moŝliwością mechanicznego rozładunku (samochody samowyładowcze). 4.1 Transport humusu Humus moŝna przewozić dowolnymi środkami transportu, samochodami samowyładowczymi, ładowarkami lub taczkami w zaleŝności od odległości jaka dzieli składowany humus od miejsca wbudowania 4.2 Transport koszy siatkowych a) Transport koszy siatkowych i materiałów uzupełniających takich jak: drut do wiązania koszy ze sobą, prętów stęŝających, siatki czy spinek moŝe się odbywać dowolnym środkiem transportu, zapewniającym moŝliwość przewozu fabrycznie zapakowanych kontenerów o cięŝarze do 1000kg. b) Warunki transportu powinny wykluczać ryzyko uszkodzeń mechanicznych koszy w szczególności zagnieceń i zadrapań powłoki antykorozyjnej. c) Na placu budowy pojedyncze sztuki koszy mogą być transportowane ręcznie. 4.3 Transport kamienia Kamień do wypełniania koszy siatkowo-kamiennych oraz do wykonania narzutu kamiennego z miejsca poboru, składowania czy kamieniołomu, na miejsce wbudowywania moŝe być transportowany luzem samochodami samowyładowczymi. Do wnętrza koszy siatkowo-kamiennych i materacy kamień moŝe być wbudowywany za pomocą koparki, ładowarki, czy teŝ w szczególnie niekorzystnych warunkach lokalizacyjnych ręcznie. str. 97

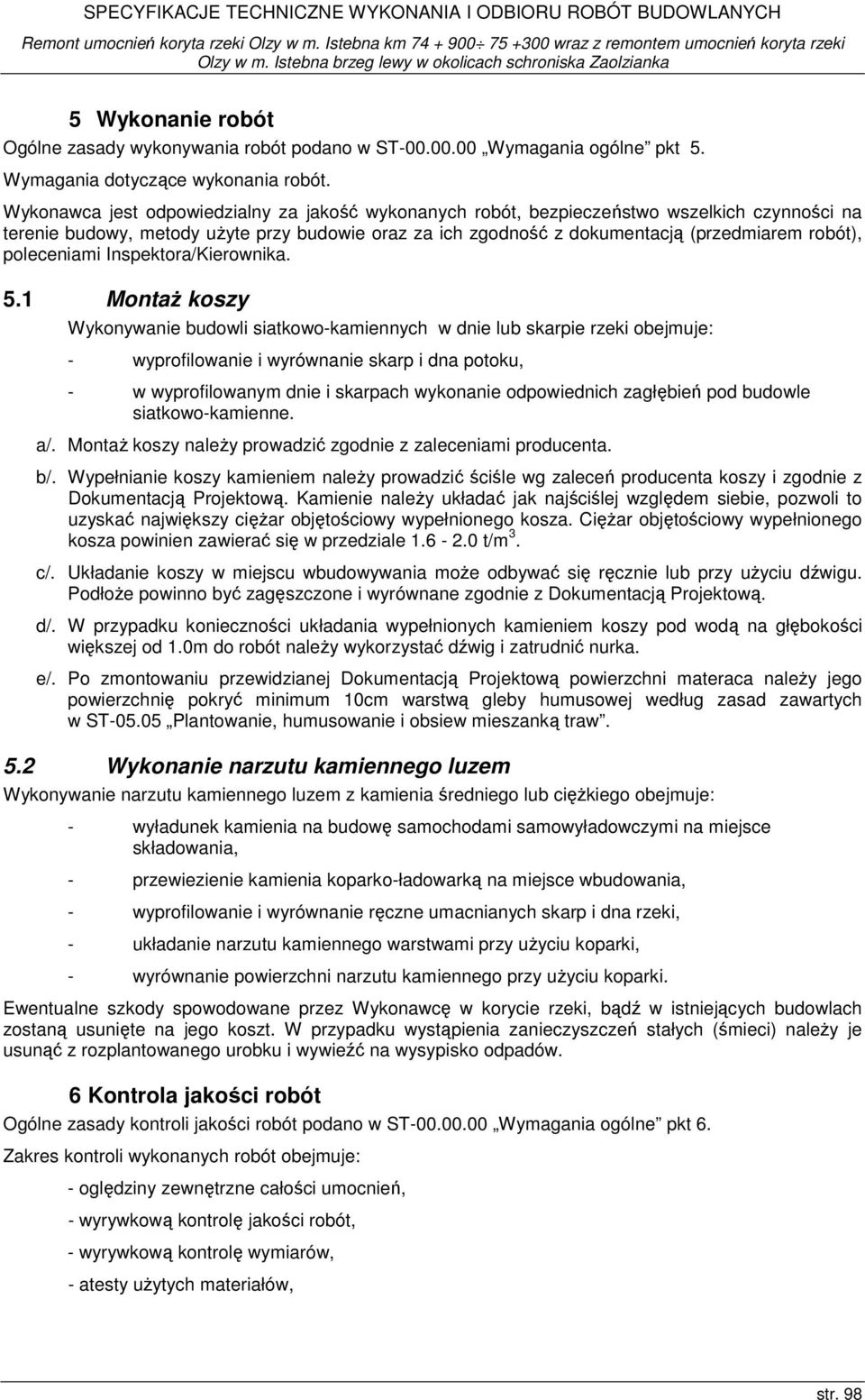

7 5 Wykonanie robót Ogólne zasady wykonywania robót podano w ST Wymagania ogólne pkt 5. Wymagania dotyczące wykonania robót. Wykonawca jest odpowiedzialny za jakość wykonanych robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody uŝyte przy budowie oraz za ich zgodność z dokumentacją (przedmiarem robót), poleceniami Inspektora/Kierownika. 5.1 MontaŜ koszy Wykonywanie budowli siatkowo-kamiennych w dnie lub skarpie rzeki obejmuje: - wyprofilowanie i wyrównanie skarp i dna potoku, - w wyprofilowanym dnie i skarpach wykonanie odpowiednich zagłębień pod budowle siatkowo-kamienne. a/. MontaŜ koszy naleŝy prowadzić zgodnie z zaleceniami producenta. b/. Wypełnianie koszy kamieniem naleŝy prowadzić ściśle wg zaleceń producenta koszy i zgodnie z Dokumentacją Projektową. Kamienie naleŝy układać jak najściślej względem siebie, pozwoli to uzyskać największy cięŝar objętościowy wypełnionego kosza. CięŜar objętościowy wypełnionego kosza powinien zawierać się w przedziale t/m 3. c/. Układanie koszy w miejscu wbudowywania moŝe odbywać się ręcznie lub przy uŝyciu dźwigu. PodłoŜe powinno być zagęszczone i wyrównane zgodnie z Dokumentacją Projektową. d/. W przypadku konieczności układania wypełnionych kamieniem koszy pod wodą na głębokości większej od 1.0m do robót naleŝy wykorzystać dźwig i zatrudnić nurka. e/. Po zmontowaniu przewidzianej Dokumentacją Projektową powierzchni materaca naleŝy jego powierzchnię pokryć minimum 10cm warstwą gleby humusowej według zasad zawartych w ST Plantowanie, humusowanie i obsiew mieszanką traw. 5.2 Wykonanie narzutu kamiennego luzem Wykonywanie narzutu kamiennego luzem z kamienia średniego lub cięŝkiego obejmuje: - wyładunek kamienia na budowę samochodami samowyładowczymi na miejsce składowania, - przewiezienie kamienia koparko-ładowarką na miejsce wbudowania, - wyprofilowanie i wyrównanie ręczne umacnianych skarp i dna rzeki, - układanie narzutu kamiennego warstwami przy uŝyciu koparki, - wyrównanie powierzchni narzutu kamiennego przy uŝyciu koparki. Ewentualne szkody spowodowane przez Wykonawcę w korycie rzeki, bądź w istniejących budowlach zostaną usunięte na jego koszt. W przypadku wystąpienia zanieczyszczeń stałych (śmieci) naleŝy je usunąć z rozplantowanego urobku i wywieźć na wysypisko odpadów. 6 Kontrola jakości robót Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne pkt 6. Zakres kontroli wykonanych robót obejmuje: - oględziny zewnętrzne całości umocnień, - wyrywkową kontrolę jakości robót, - wyrywkową kontrolę wymiarów, - atesty uŝytych materiałów, str. 98

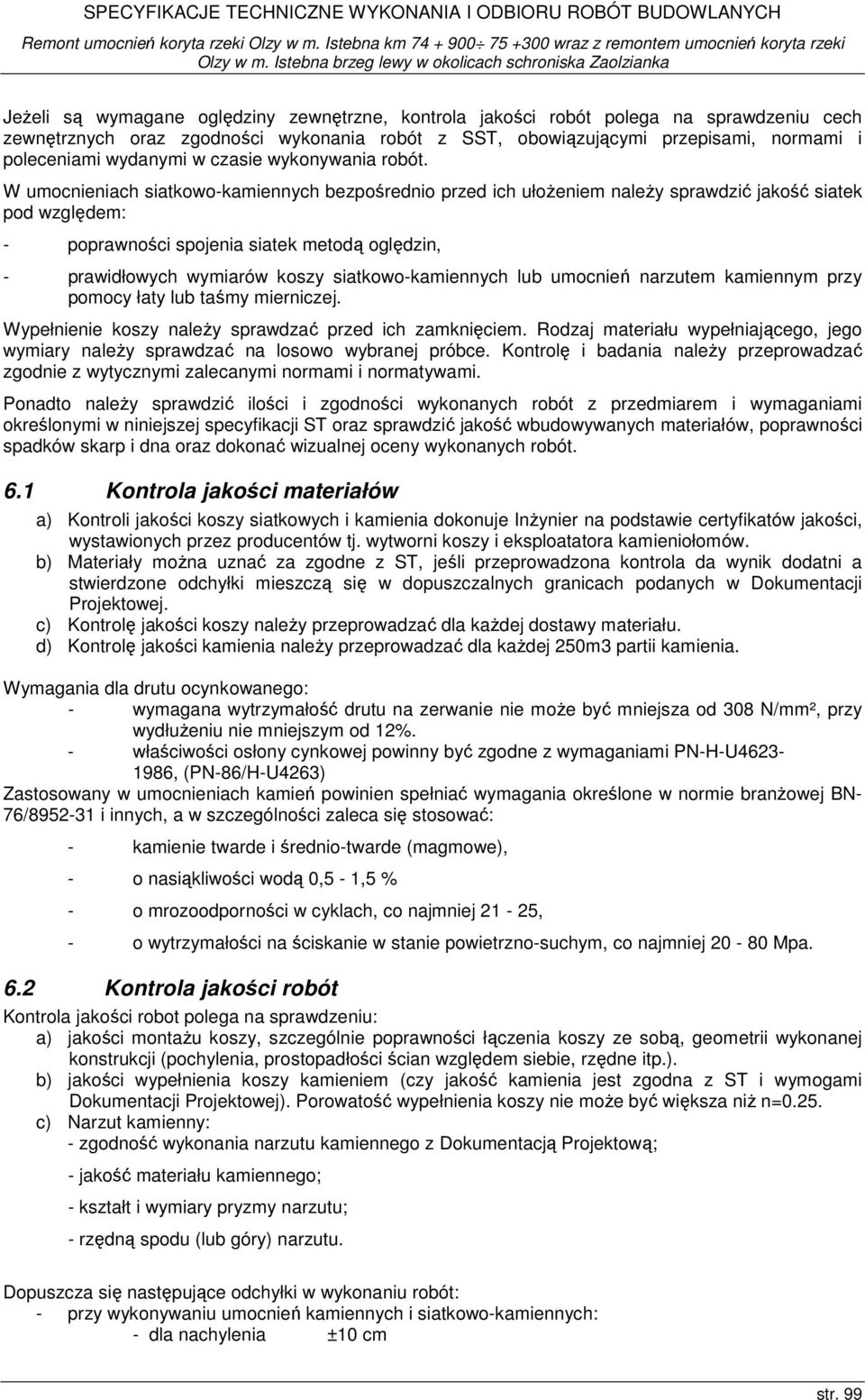

8 JeŜeli są wymagane oględziny zewnętrzne, kontrola jakości robót polega na sprawdzeniu cech zewnętrznych oraz zgodności wykonania robót z SST, obowiązującymi przepisami, normami i poleceniami wydanymi w czasie wykonywania robót. W umocnieniach siatkowo-kamiennych bezpośrednio przed ich ułoŝeniem naleŝy sprawdzić jakość siatek pod względem: - poprawności spojenia siatek metodą oględzin, - prawidłowych wymiarów koszy siatkowo-kamiennych lub umocnień narzutem kamiennym przy pomocy łaty lub taśmy mierniczej. Wypełnienie koszy naleŝy sprawdzać przed ich zamknięciem. Rodzaj materiału wypełniającego, jego wymiary naleŝy sprawdzać na losowo wybranej próbce. Kontrolę i badania naleŝy przeprowadzać zgodnie z wytycznymi zalecanymi normami i normatywami. Ponadto naleŝy sprawdzić ilości i zgodności wykonanych robót z przedmiarem i wymaganiami określonymi w niniejszej specyfikacji ST oraz sprawdzić jakość wbudowywanych materiałów, poprawności spadków skarp i dna oraz dokonać wizualnej oceny wykonanych robót. 6.1 Kontrola jakości materiałów a) Kontroli jakości koszy siatkowych i kamienia dokonuje InŜynier na podstawie certyfikatów jakości, wystawionych przez producentów tj. wytworni koszy i eksploatatora kamieniołomów. b) Materiały moŝna uznać za zgodne z ST, jeśli przeprowadzona kontrola da wynik dodatni a stwierdzone odchyłki mieszczą się w dopuszczalnych granicach podanych w Dokumentacji Projektowej. c) Kontrolę jakości koszy naleŝy przeprowadzać dla kaŝdej dostawy materiału. d) Kontrolę jakości kamienia naleŝy przeprowadzać dla kaŝdej 250m3 partii kamienia. Wymagania dla drutu ocynkowanego: - wymagana wytrzymałość drutu na zerwanie nie moŝe być mniejsza od 308 N/mm², przy wydłuŝeniu nie mniejszym od 12%. - właściwości osłony cynkowej powinny być zgodne z wymaganiami PN-H-U , (PN-86/H-U4263) Zastosowany w umocnieniach kamień powinien spełniać wymagania określone w normie branŝowej BN- 76/ i innych, a w szczególności zaleca się stosować: - kamienie twarde i średnio-twarde (magmowe), - o nasiąkliwości wodą 0,5-1,5 % - o mrozoodporności w cyklach, co najmniej 21-25, - o wytrzymałości na ściskanie w stanie powietrzno-suchym, co najmniej Mpa. 6.2 Kontrola jakości robót Kontrola jakości robot polega na sprawdzeniu: a) jakości montaŝu koszy, szczególnie poprawności łączenia koszy ze sobą, geometrii wykonanej konstrukcji (pochylenia, prostopadłości ścian względem siebie, rzędne itp.). b) jakości wypełnienia koszy kamieniem (czy jakość kamienia jest zgodna z ST i wymogami Dokumentacji Projektowej). Porowatość wypełnienia koszy nie moŝe być większa niŝ n=0.25. c) Narzut kamienny: - zgodność wykonania narzutu kamiennego z Dokumentacją Projektową; - jakość materiału kamiennego; - kształt i wymiary pryzmy narzutu; - rzędną spodu (lub góry) narzutu. Dopuszcza się następujące odchyłki w wykonaniu robót: - przy wykonywaniu umocnień kamiennych i siatkowo-kamiennych: - dla nachylenia ±10 cm str. 99

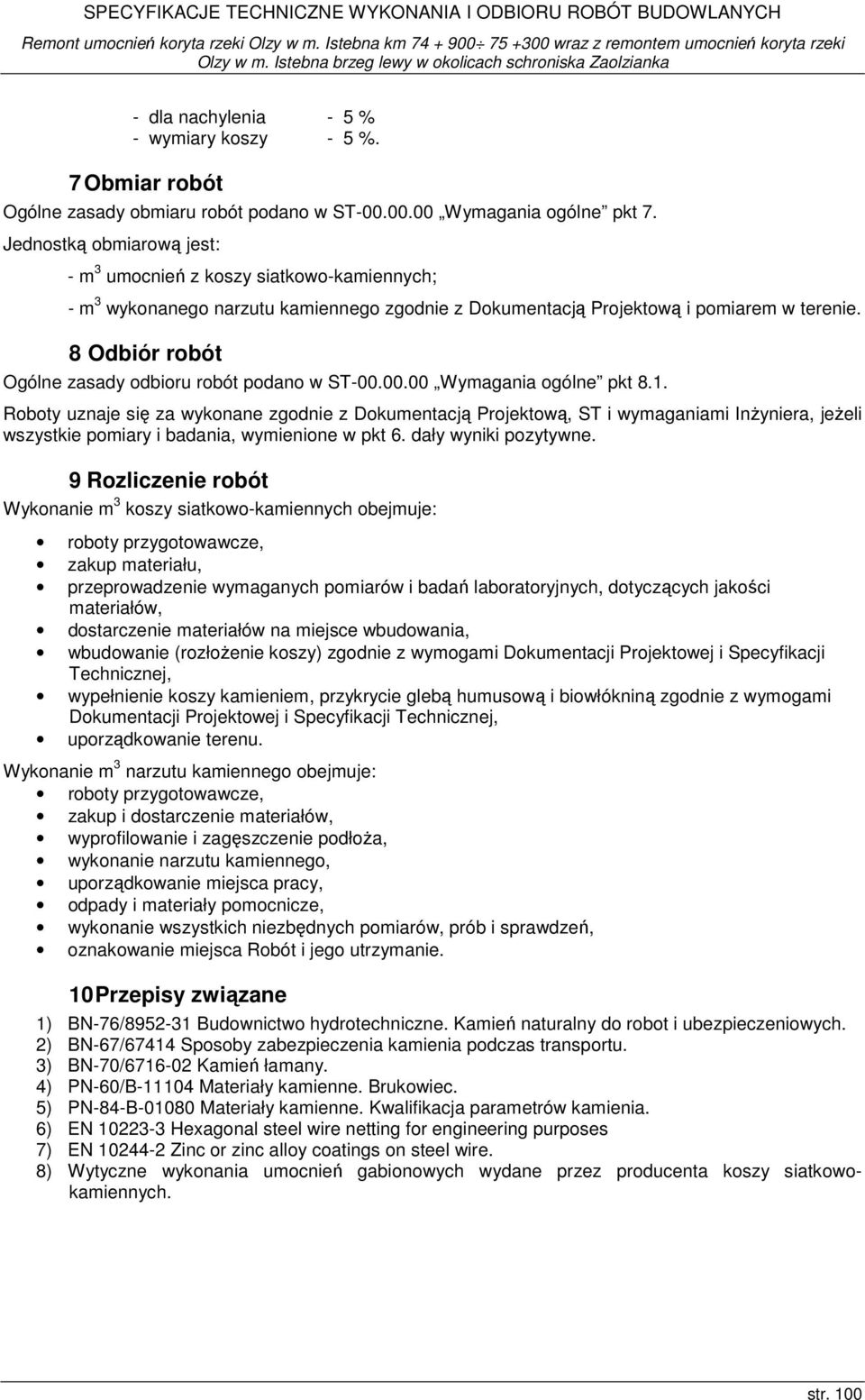

9 - dla nachylenia - 5 % - wymiary koszy - 5 %. 7 Obmiar robót Ogólne zasady obmiaru robót podano w ST Wymagania ogólne pkt 7. Jednostką obmiarową jest: - m 3 umocnień z koszy siatkowo-kamiennych; - m 3 wykonanego narzutu kamiennego zgodnie z Dokumentacją Projektową i pomiarem w terenie. 8 Odbiór robót Ogólne zasady odbioru robót podano w ST Wymagania ogólne pkt 8.1. Roboty uznaje się za wykonane zgodnie z Dokumentacją Projektową, ST i wymaganiami InŜyniera, jeŝeli wszystkie pomiary i badania, wymienione w pkt 6. dały wyniki pozytywne. 9 Rozliczenie robót Wykonanie m 3 koszy siatkowo-kamiennych obejmuje: roboty przygotowawcze, zakup materiału, przeprowadzenie wymaganych pomiarów i badań laboratoryjnych, dotyczących jakości materiałów, dostarczenie materiałów na miejsce wbudowania, wbudowanie (rozłoŝenie koszy) zgodnie z wymogami Dokumentacji Projektowej i Specyfikacji Technicznej, wypełnienie koszy kamieniem, przykrycie glebą humusową i biowłókniną zgodnie z wymogami Dokumentacji Projektowej i Specyfikacji Technicznej, uporządkowanie terenu. Wykonanie m 3 narzutu kamiennego obejmuje: roboty przygotowawcze, zakup i dostarczenie materiałów, wyprofilowanie i zagęszczenie podłoŝa, wykonanie narzutu kamiennego, uporządkowanie miejsca pracy, odpady i materiały pomocnicze, wykonanie wszystkich niezbędnych pomiarów, prób i sprawdzeń, oznakowanie miejsca Robót i jego utrzymanie. 10 Przepisy związane 1) BN-76/ Budownictwo hydrotechniczne. Kamień naturalny do robot i ubezpieczeniowych. 2) BN-67/67414 Sposoby zabezpieczenia kamienia podczas transportu. 3) BN-70/ Kamień łamany. 4) PN-60/B Materiały kamienne. Brukowiec. 5) PN-84-B Materiały kamienne. Kwalifikacja parametrów kamienia. 6) EN Hexagonal steel wire netting for engineering purposes 7) EN Zinc or zinc alloy coatings on steel wire. 8) Wytyczne wykonania umocnień gabionowych wydane przez producenta koszy siatkowokamiennych. str. 100
