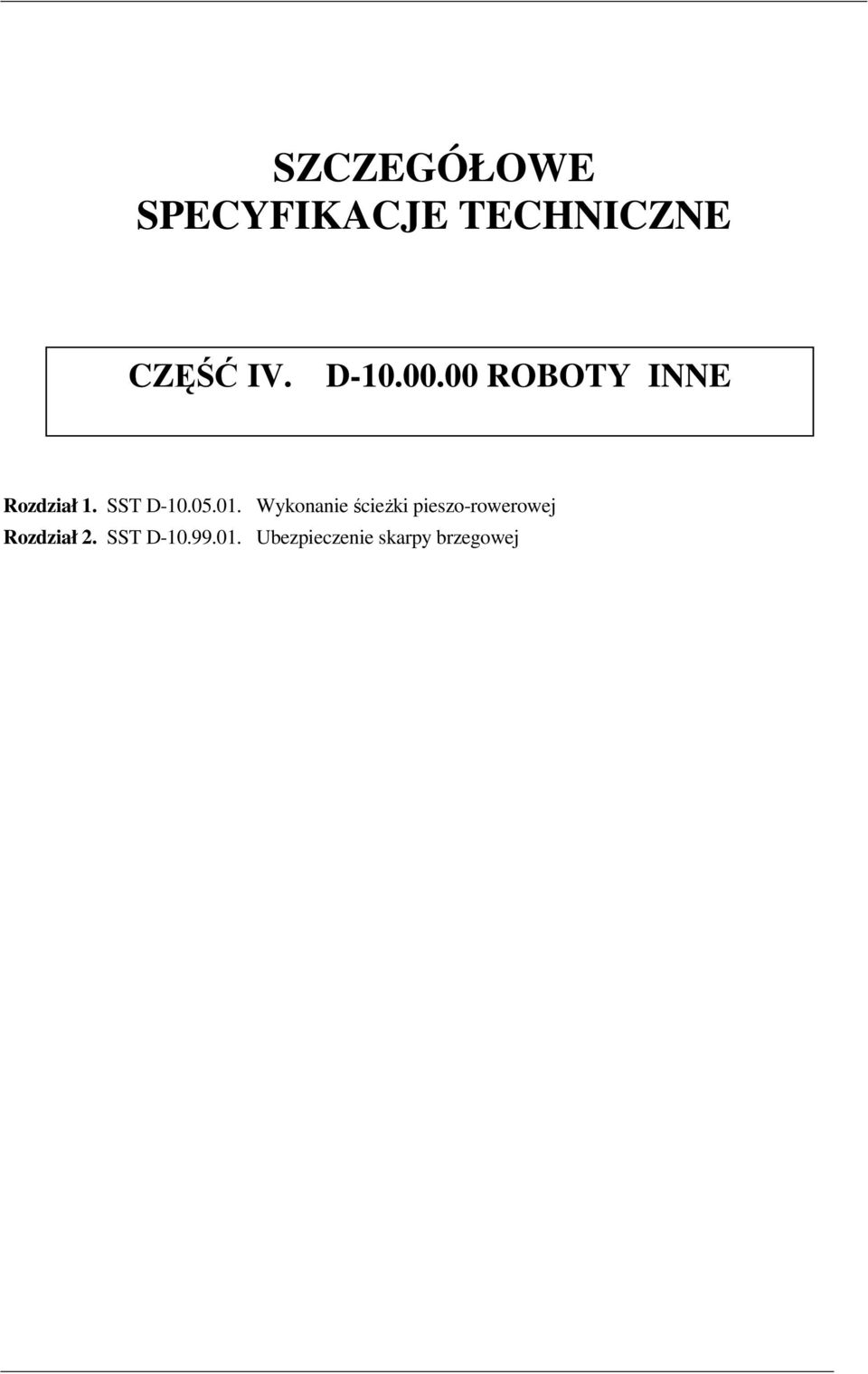

1 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE CZĘŚĆ IV. D ROBOTY INNE Rozdział 1. SST D Wykonanie ścieŝki pieszo-rowerowej Rozdział 2. SST D Ubezpieczenie skarpy brzegowej

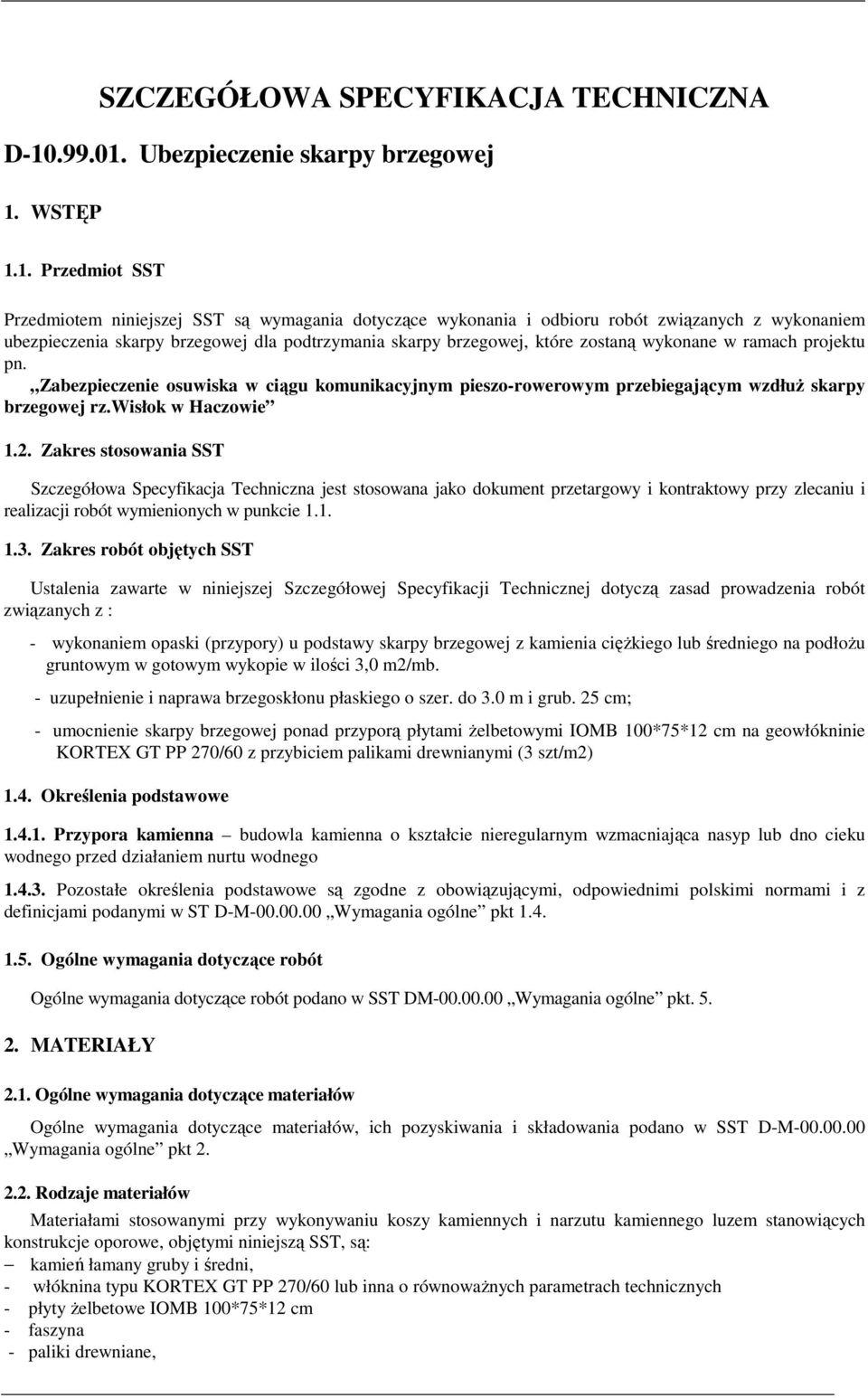

2 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D Ubezpieczenie skarpy brzegowej 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej SST są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem ubezpieczenia skarpy brzegowej dla podtrzymania skarpy brzegowej, które zostaną wykonane w ramach projektu pn. Zabezpieczenie osuwiska w ciągu komunikacyjnym pieszo-rowerowym przebiegającym wzdłuŝ skarpy brzegowej rz.wisłok w Haczowie 1.2. Zakres stosowania SST Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych SST Ustalenia zawarte w niniejszej Szczegółowej Specyfikacji Technicznej dotyczą zasad prowadzenia robót związanych z : - wykonaniem opaski (przypory) u podstawy skarpy brzegowej z kamienia cięŝkiego lub średniego na podłoŝu gruntowym w gotowym wykopie w ilości 3,0 m2/mb. - uzupełnienie i naprawa brzegoskłonu płaskiego o szer. do 3.0 m i grub. 25 cm; - umocnienie skarpy brzegowej ponad przyporą płytami Ŝelbetowymi IOMB 100*75*12 cm na geowłókninie KORTEX GT PP 270/60 z przybiciem palikami drewnianymi (3 szt/m2) 1.4. Określenia podstawowe Przypora kamienna budowla kamienna o kształcie nieregularnym wzmacniająca nasyp lub dno cieku wodnego przed działaniem nurtu wodnego Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST DM Wymagania ogólne pkt MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w SST D-M Wymagania ogólne pkt Rodzaje materiałów Materiałami stosowanymi przy wykonywaniu koszy kamiennych i narzutu kamiennego luzem stanowiących konstrukcje oporowe, objętymi niniejszą SST, są: kamień łamany gruby i średni, - włóknina typu KORTEX GT PP 270/60 lub inna o równowaŝnych parametrach technicznych - płyty Ŝelbetowe IOMB 100*75*12 cm - faszyna - paliki drewniane,

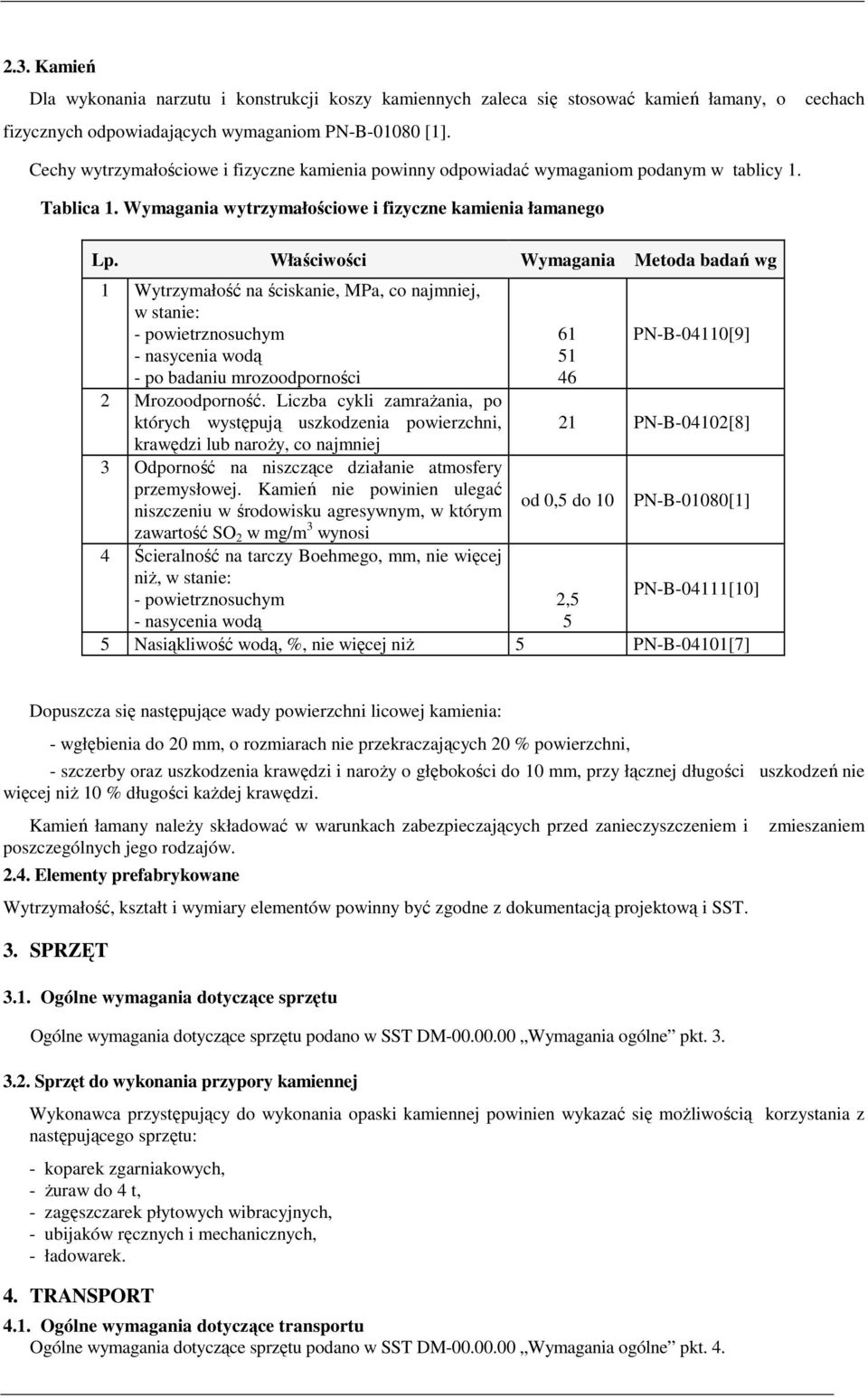

3 2.3. Kamień Dla wykonania narzutu i konstrukcji koszy kamiennych zaleca się stosować kamień łamany, o fizycznych odpowiadających wymaganiom PN-B [1]. cechach Cechy wytrzymałościowe i fizyczne kamienia powinny odpowiadać wymaganiom podanym w tablicy 1. Tablica 1. Wymagania wytrzymałościowe i fizyczne kamienia łamanego Lp. Właściwości Wymagania Metoda badań wg 1 Wytrzymałość na ściskanie, MPa, co najmniej, w stanie: - powietrznosuchym - nasycenia wodą - po badaniu mrozoodporności 2 Mrozoodporność. Liczba cykli zamraŝania, po których występują uszkodzenia powierzchni, krawędzi lub naroŝy, co najmniej 3 Odporność na niszczące działanie atmosfery przemysłowej. Kamień nie powinien ulegać niszczeniu w środowisku agresywnym, w którym zawartość SO 2 w mg/m 3 wynosi 4 Ścieralność na tarczy Boehmego, mm, nie więcej niŝ, w stanie: - powietrznosuchym - nasycenia wodą PN-B-04110[9] 21 PN-B-04102[8] od 0,5 do 10 PN-B-01080[1] PN-B-04111[10] 2,5 5 5 Nasiąkliwość wodą, %, nie więcej niŝ 5 PN-B-04101[7] Dopuszcza się następujące wady powierzchni licowej kamienia: - wgłębienia do 20 mm, o rozmiarach nie przekraczających 20 % powierzchni, - szczerby oraz uszkodzenia krawędzi i naroŝy o głębokości do 10 mm, przy łącznej długości uszkodzeń nie więcej niŝ 10 % długości kaŝdej krawędzi. Kamień łamany naleŝy składować w warunkach zabezpieczających przed zanieczyszczeniem i poszczególnych jego rodzajów Elementy prefabrykowane Wytrzymałość, kształt i wymiary elementów powinny być zgodne z dokumentacją projektową i SST. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST DM Wymagania ogólne pkt Sprzęt do wykonania przypory kamiennej zmieszaniem Wykonawca przystępujący do wykonania opaski kamiennej powinien wykazać się moŝliwością korzystania z następującego sprzętu: - koparek zgarniakowych, - Ŝuraw do 4 t, - zagęszczarek płytowych wibracyjnych, - ubijaków ręcznych i mechanicznych, - ładowarek. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące sprzętu podano w SST DM Wymagania ogólne pkt. 4.

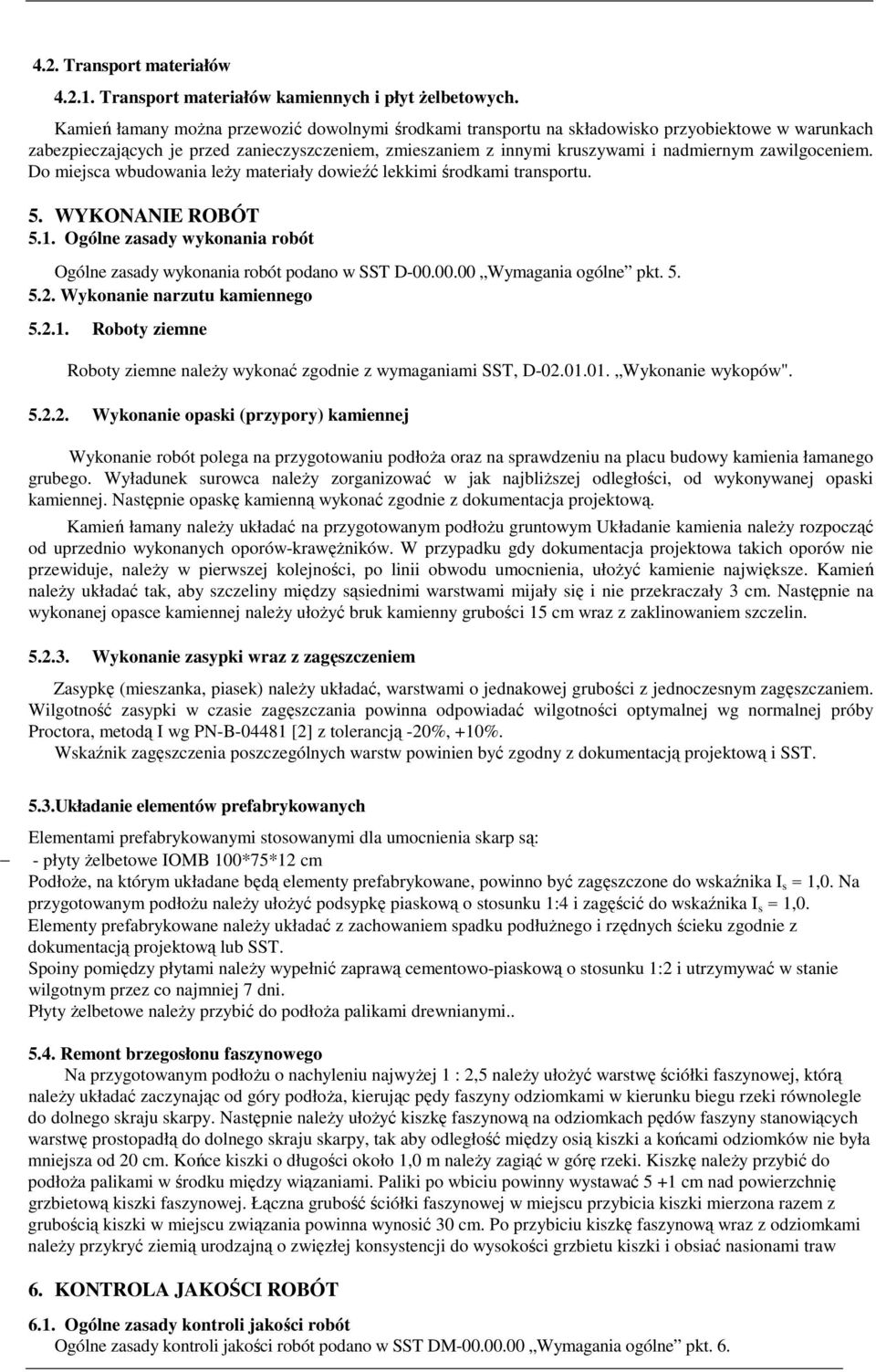

4 4.2. Transport materiałów Transport materiałów kamiennych i płyt Ŝelbetowych. Kamień łamany moŝna przewozić dowolnymi środkami transportu na składowisko przyobiektowe w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi kruszywami i nadmiernym zawilgoceniem. Do miejsca wbudowania leŝy materiały dowieźć lekkimi środkami transportu. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w SST D Wymagania ogólne pkt Wykonanie narzutu kamiennego Roboty ziemne Roboty ziemne naleŝy wykonać zgodnie z wymaganiami SST, D Wykonanie wykopów" Wykonanie opaski (przypory) kamiennej Wykonanie robót polega na przygotowaniu podłoŝa oraz na sprawdzeniu na placu budowy kamienia łamanego grubego. Wyładunek surowca naleŝy zorganizować w jak najbliŝszej odległości, od wykonywanej opaski kamiennej. Następnie opaskę kamienną wykonać zgodnie z dokumentacja projektową. Kamień łamany naleŝy układać na przygotowanym podłoŝu gruntowym Układanie kamienia naleŝy rozpocząć od uprzednio wykonanych oporów-krawęŝników. W przypadku gdy dokumentacja projektowa takich oporów nie przewiduje, naleŝy w pierwszej kolejności, po linii obwodu umocnienia, ułoŝyć kamienie największe. Kamień naleŝy układać tak, aby szczeliny między sąsiednimi warstwami mijały się i nie przekraczały 3 cm. Następnie na wykonanej opasce kamiennej naleŝy ułoŝyć bruk kamienny grubości 15 cm wraz z zaklinowaniem szczelin Wykonanie zasypki wraz z zagęszczeniem Zasypkę (mieszanka, piasek) naleŝy układać, warstwami o jednakowej grubości z jednoczesnym zagęszczaniem. Wilgotność zasypki w czasie zagęszczania powinna odpowiadać wilgotności optymalnej wg normalnej próby Proctora, metodą I wg PN-B [2] z tolerancją -20%, +10%. Wskaźnik zagęszczenia poszczególnych warstw powinien być zgodny z dokumentacją projektową i SST. 5.3.Układanie elementów prefabrykowanych Elementami prefabrykowanymi stosowanymi dla umocnienia skarp są: - płyty Ŝelbetowe IOMB 100*75*12 cm PodłoŜe, na którym układane będą elementy prefabrykowane, powinno być zagęszczone do wskaźnika I s = 1,0. Na przygotowanym podłoŝu naleŝy ułoŝyć podsypkę piaskową o stosunku 1:4 i zagęścić do wskaźnika I s = 1,0. Elementy prefabrykowane naleŝy układać z zachowaniem spadku podłuŝnego i rzędnych ścieku zgodnie z dokumentacją projektową lub SST. Spoiny pomiędzy płytami naleŝy wypełnić zaprawą cementowo-piaskową o stosunku 1:2 i utrzymywać w stanie wilgotnym przez co najmniej 7 dni. Płyty Ŝelbetowe naleŝy przybić do podłoŝa palikami drewnianymi Remont brzegosłonu faszynowego Na przygotowanym podłoŝu o nachyleniu najwyŝej 1 : 2,5 naleŝy ułoŝyć warstwę ściółki faszynowej, którą naleŝy układać zaczynając od góry podłoŝa, kierując pędy faszyny odziomkami w kierunku biegu rzeki równolegle do dolnego skraju skarpy. Następnie naleŝy ułoŝyć kiszkę faszynową na odziomkach pędów faszyny stanowiących warstwę prostopadłą do dolnego skraju skarpy, tak aby odległość między osią kiszki a końcami odziomków nie była mniejsza od 20 cm. Końce kiszki o długości około 1,0 m naleŝy zagiąć w górę rzeki. Kiszkę naleŝy przybić do podłoŝa palikami w środku między wiązaniami. Paliki po wbiciu powinny wystawać 5 +1 cm nad powierzchnię grzbietową kiszki faszynowej. Łączna grubość ściółki faszynowej w miejscu przybicia kiszki mierzona razem z grubością kiszki w miejscu związania powinna wynosić 30 cm. Po przybiciu kiszkę faszynową wraz z odziomkami naleŝy przykryć ziemią urodzajną o zwięzłej konsystencji do wysokości grzbietu kiszki i obsiać nasionami traw 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST DM Wymagania ogólne pkt. 6.

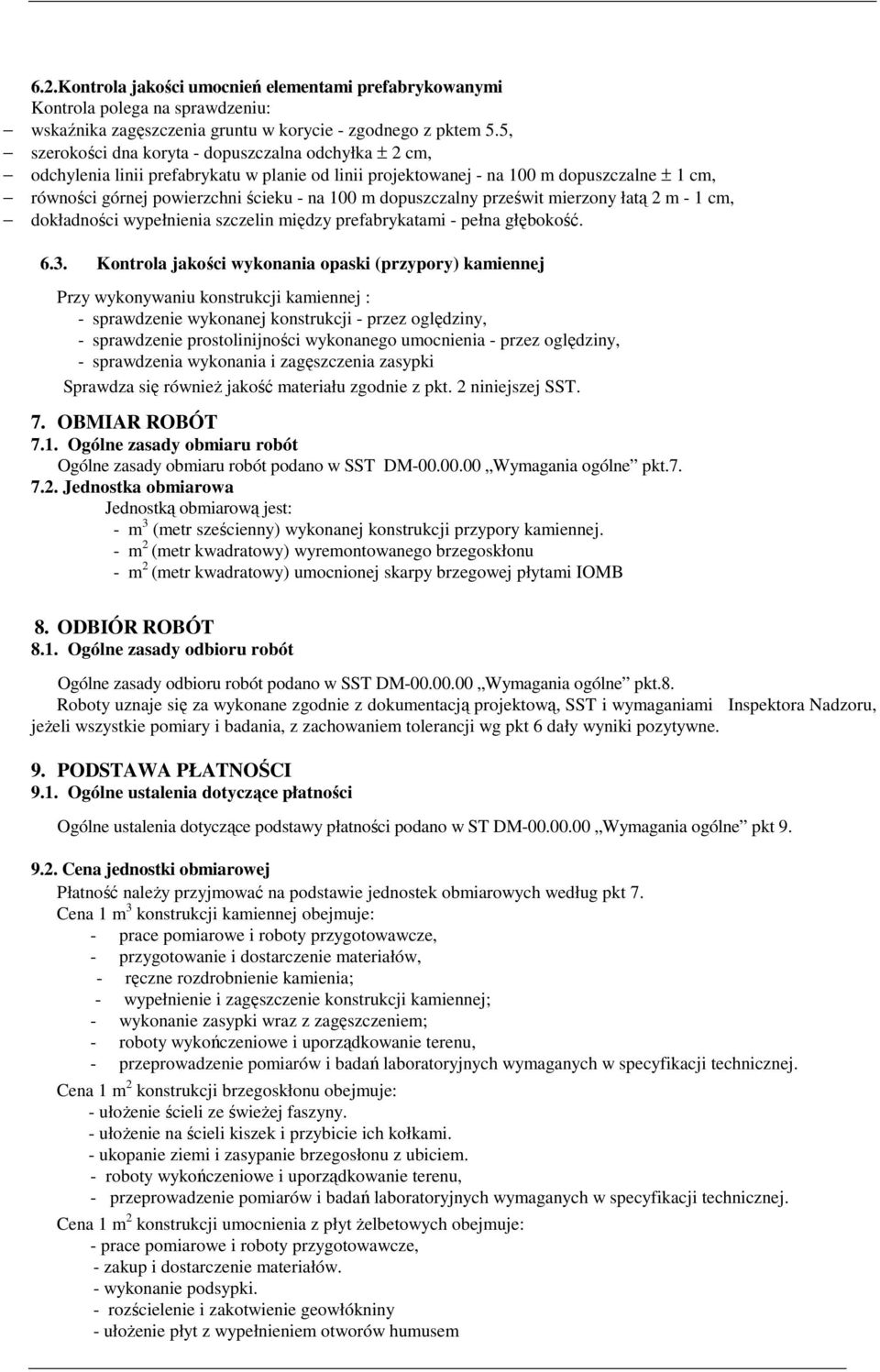

5 6.2.Kontrola jakości umocnień elementami prefabrykowanymi Kontrola polega na sprawdzeniu: wskaźnika zagęszczenia gruntu w korycie - zgodnego z pktem 5.5, szerokości dna koryta - dopuszczalna odchyłka ± 2 cm, odchylenia linii prefabrykatu w planie od linii projektowanej - na 100 m dopuszczalne ± 1 cm, równości górnej powierzchni ścieku - na 100 m dopuszczalny prześwit mierzony łatą 2 m - 1 cm, dokładności wypełnienia szczelin między prefabrykatami - pełna głębokość Kontrola jakości wykonania opaski (przypory) kamiennej Przy wykonywaniu konstrukcji kamiennej : - sprawdzenie wykonanej konstrukcji - przez oględziny, - sprawdzenie prostolinijności wykonanego umocnienia - przez oględziny, - sprawdzenia wykonania i zagęszczenia zasypki Sprawdza się równieŝ jakość materiału zgodnie z pkt. 2 niniejszej SST. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST DM Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest: - m 3 (metr sześcienny) wykonanej konstrukcji przypory kamiennej. - m 2 (metr kwadratowy) wyremontowanego brzegoskłonu - m 2 (metr kwadratowy) umocnionej skarpy brzegowej płytami IOMB 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w SST DM Wymagania ogólne pkt.8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami Inspektora Nadzoru, jeŝeli wszystkie pomiary i badania, z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST DM Wymagania ogólne pkt Cena jednostki obmiarowej Płatność naleŝy przyjmować na podstawie jednostek obmiarowych według pkt 7. Cena 1 m 3 konstrukcji kamiennej obejmuje: - prace pomiarowe i roboty przygotowawcze, - przygotowanie i dostarczenie materiałów, - ręczne rozdrobnienie kamienia; - wypełnienie i zagęszczenie konstrukcji kamiennej; - wykonanie zasypki wraz z zagęszczeniem; - roboty wykończeniowe i uporządkowanie terenu, - przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. Cena 1 m 2 konstrukcji brzegoskłonu obejmuje: - ułoŝenie ścieli ze świeŝej faszyny. - ułoŝenie na ścieli kiszek i przybicie ich kołkami. - ukopanie ziemi i zasypanie brzegosłonu z ubiciem. - roboty wykończeniowe i uporządkowanie terenu, - przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. Cena 1 m 2 konstrukcji umocnienia z płyt Ŝelbetowych obejmuje: - prace pomiarowe i roboty przygotowawcze, - zakup i dostarczenie materiałów. - wykonanie podsypki. - rozścielenie i zakotwienie geowłókniny - ułoŝenie płyt z wypełnieniem otworów humusem

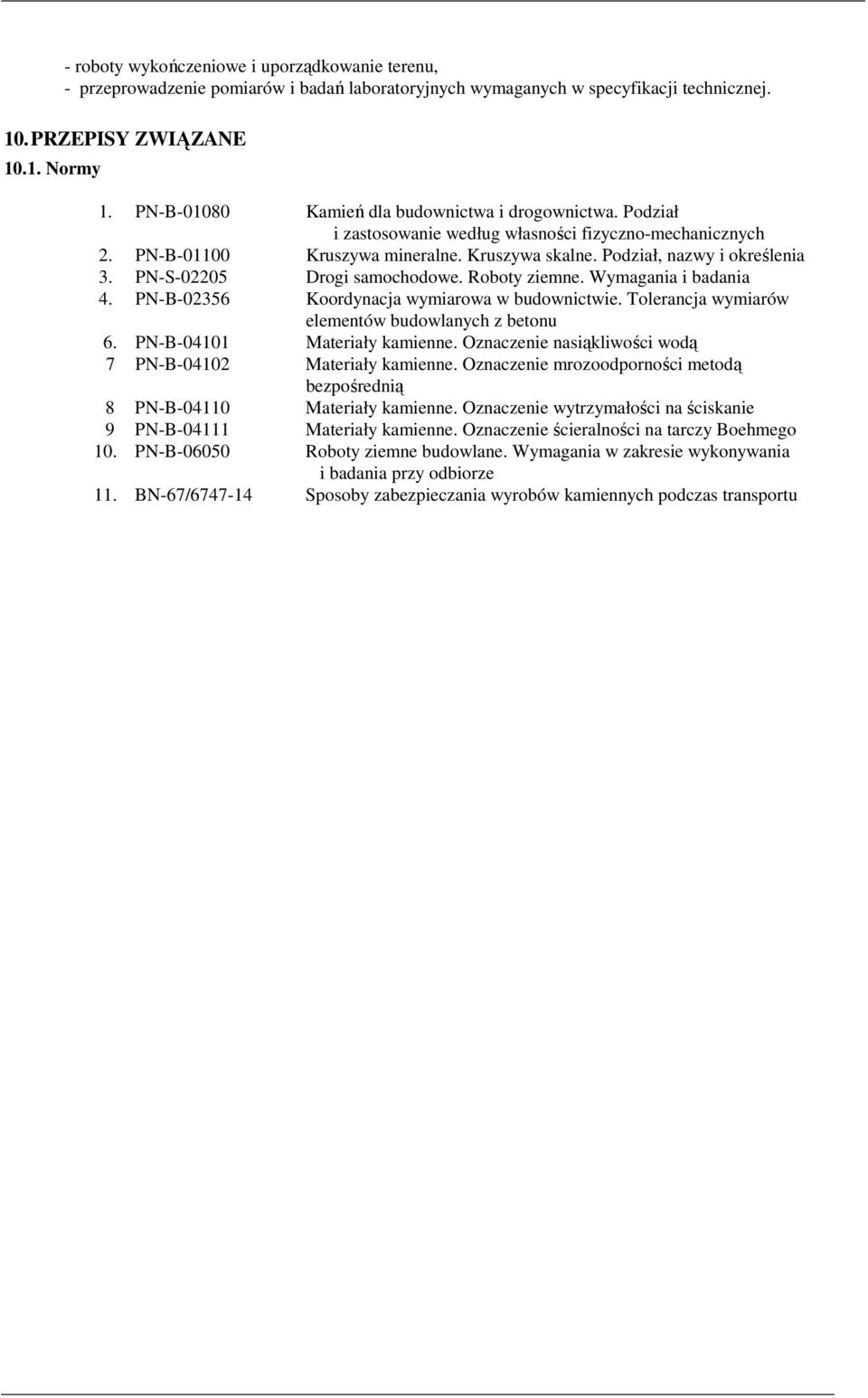

6 - roboty wykończeniowe i uporządkowanie terenu, - przeprowadzenie pomiarów i badań laboratoryjnych wymaganych w specyfikacji technicznej. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Kamień dla budownictwa i drogownictwa. Podział i zastosowanie według własności fizyczno-mechanicznych 2. PN-B Kruszywa mineralne. Kruszywa skalne. Podział, nazwy i określenia 3. PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania 4. PN-B Koordynacja wymiarowa w budownictwie. Tolerancja wymiarów elementów budowlanych z betonu 6. PN-B Materiały kamienne. Oznaczenie nasiąkliwości wodą 7 PN-B Materiały kamienne. Oznaczenie mrozoodporności metodą bezpośrednią 8 PN-B Materiały kamienne. Oznaczenie wytrzymałości na ściskanie 9 PN-B Materiały kamienne. Oznaczenie ścieralności na tarczy Boehmego 10. PN-B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze 11. BN-67/ Sposoby zabezpieczania wyrobów kamiennych podczas transportu
