Zasobniki ciepłej wody użytkowej. Gwarancja instrukcja montażu, obsługi i konserwacji

Transkrypt

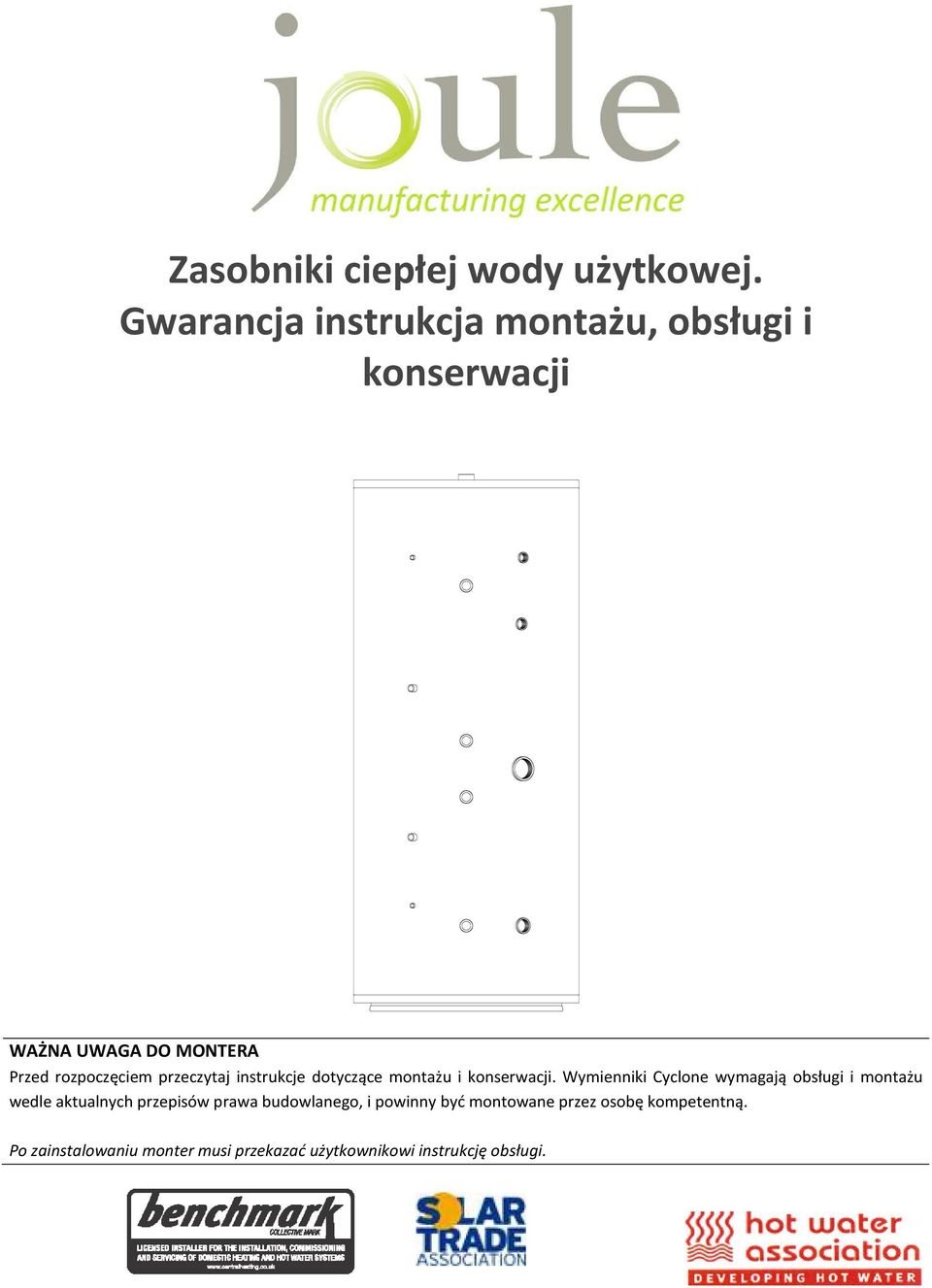

1 . warancja instrukcja montażu, obsługi i konserwacji WŻN U O MONTR Przed rozpoczęciem przeczytaj instrukcje dotyczące montażu i konserwacji. Wymienniki yclone wymagają obsługi i montażu wedle aktualnych przepisów prawa budowlanego, i powinny być montowane przez osobę kompetentną. Po zainstalowaniu monter musi przekazać użytkownikowi instrukcję obsługi.

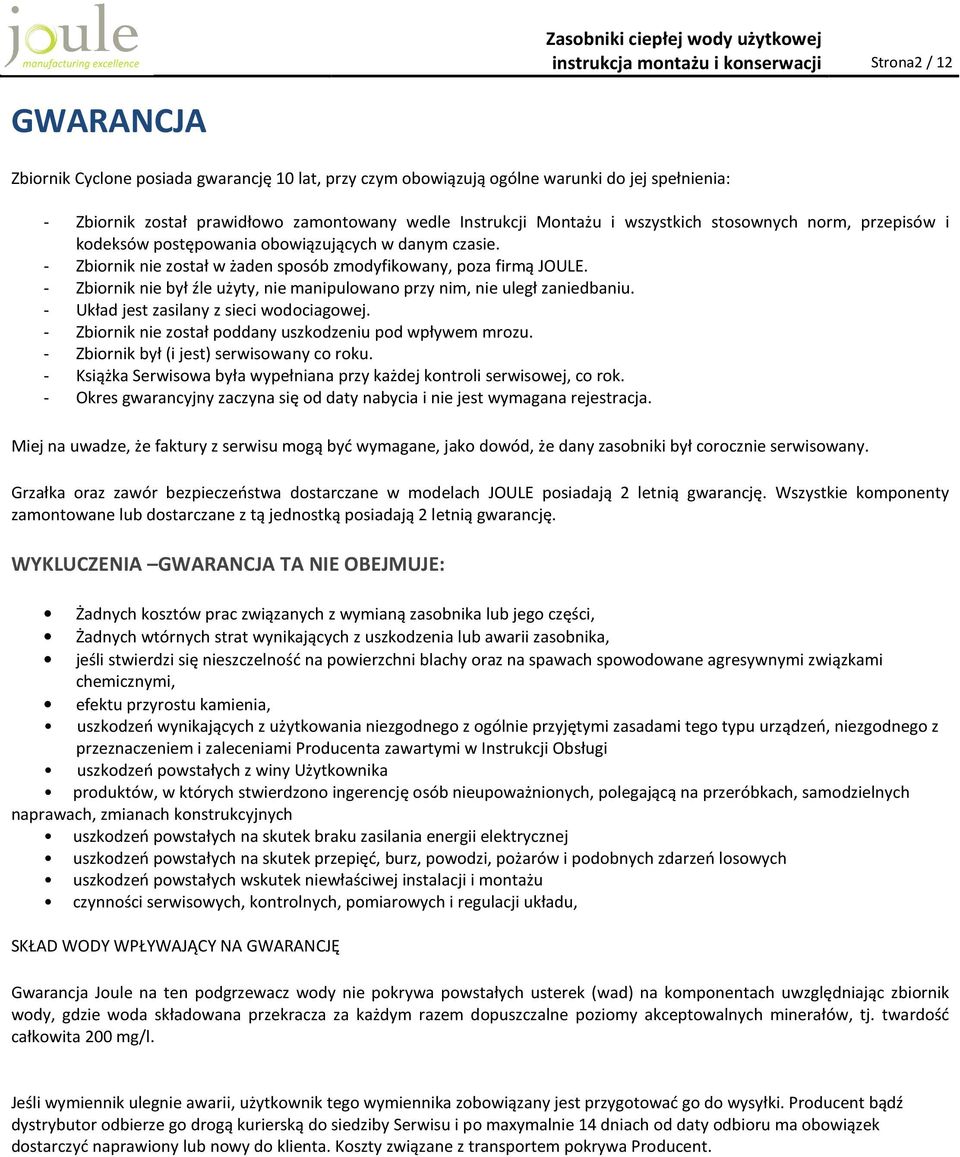

2 instrukcja montażu i konserwacji Strona2 / 12 WRNJ Zbiornik yclone posiada gwarancję 10 lat, przy czym obowiązują ogólne warunki do jej spełnienia: - Zbiornik został prawidłowo zamontowany wedle Instrukcji Montażu i wszystkich stosownych norm, przepisów i kodeksów postępowania obowiązujących w danym czasie. - Zbiornik nie został w żaden sposób zmodyfikowany, poza firmą JOUL. - Zbiornik nie był źle użyty, nie manipulowano przy nim, nie uległ zaniedbaniu. - Układ jest zasilany z sieci wodociagowej. - Zbiornik nie został poddany uszkodzeniu pod wpływem mrozu. - Zbiornik był (i jest) serwisowany co roku. - Książka Serwisowa była wypełniana przy każdej kontroli serwisowej, co rok. - Okres gwarancyjny zaczyna się od daty nabycia i nie jest wymagana rejestracja. Miej na uwadze, że faktury z serwisu mogą być wymagane, jako dowód, że dany zasobniki był corocznie serwisowany. rzałka oraz zawór bezpieczeństwa dostarczane w modelach JOUL posiadają 2 letnią gwarancję. Wszystkie komponenty zamontowane lub dostarczane z tą jednostką posiadają 2 letnią gwarancję. WYKLUZNI WRNJ T NI OBJMUJ: Żadnych kosztów prac związanych z wymianą zasobnika lub jego części, Żadnych wtórnych strat wynikających z uszkodzenia lub awarii zasobnika, jeśli stwierdzi się nieszczelność na powierzchni blachy oraz na spawach spowodowane agresywnymi związkami chemicznymi, efektu przyrostu kamienia, uszkodzeń wynikających z użytkowania niezgodnego z ogólnie przyjętymi zasadami tego typu urządzeń, niezgodnego z przeznaczeniem i zaleceniami Producenta zawartymi w Instrukcji Obsługi uszkodzeń powstałych z winy Użytkownika produktów, w których stwierdzono ingerencję osób nieupoważnionych, polegającą na przeróbkach, samodzielnych naprawach, zmianach konstrukcyjnych uszkodzeń powstałych na skutek braku zasilania energii elektrycznej uszkodzeń powstałych na skutek przepięć, burz, powodzi, pożarów i podobnych zdarzeń losowych uszkodzeń powstałych wskutek niewłaściwej instalacji i montażu czynności serwisowych, kontrolnych, pomiarowych i regulacji układu, SKŁ WOY WPŁYWJĄY N WRNJĘ warancja Joule na ten podgrzewacz wody nie pokrywa powstałych usterek (wad) na komponentach uwzględniając zbiornik wody, gdzie woda składowana przekracza za każdym razem dopuszczalne poziomy akceptowalnych minerałów, tj. twardość całkowita 200 mg/l. Jeśli wymiennik ulegnie awarii, użytkownik tego wymiennika zobowiązany jest przygotować go do wysyłki. Producent bądź dystrybutor odbierze go drogą kurierską do siedziby Serwisu i po maxymalnie 14 dniach od daty odbioru ma obowiązek dostarczyć naprawiony lub nowy do klienta. Koszty związane z transportem pokrywa Producent.

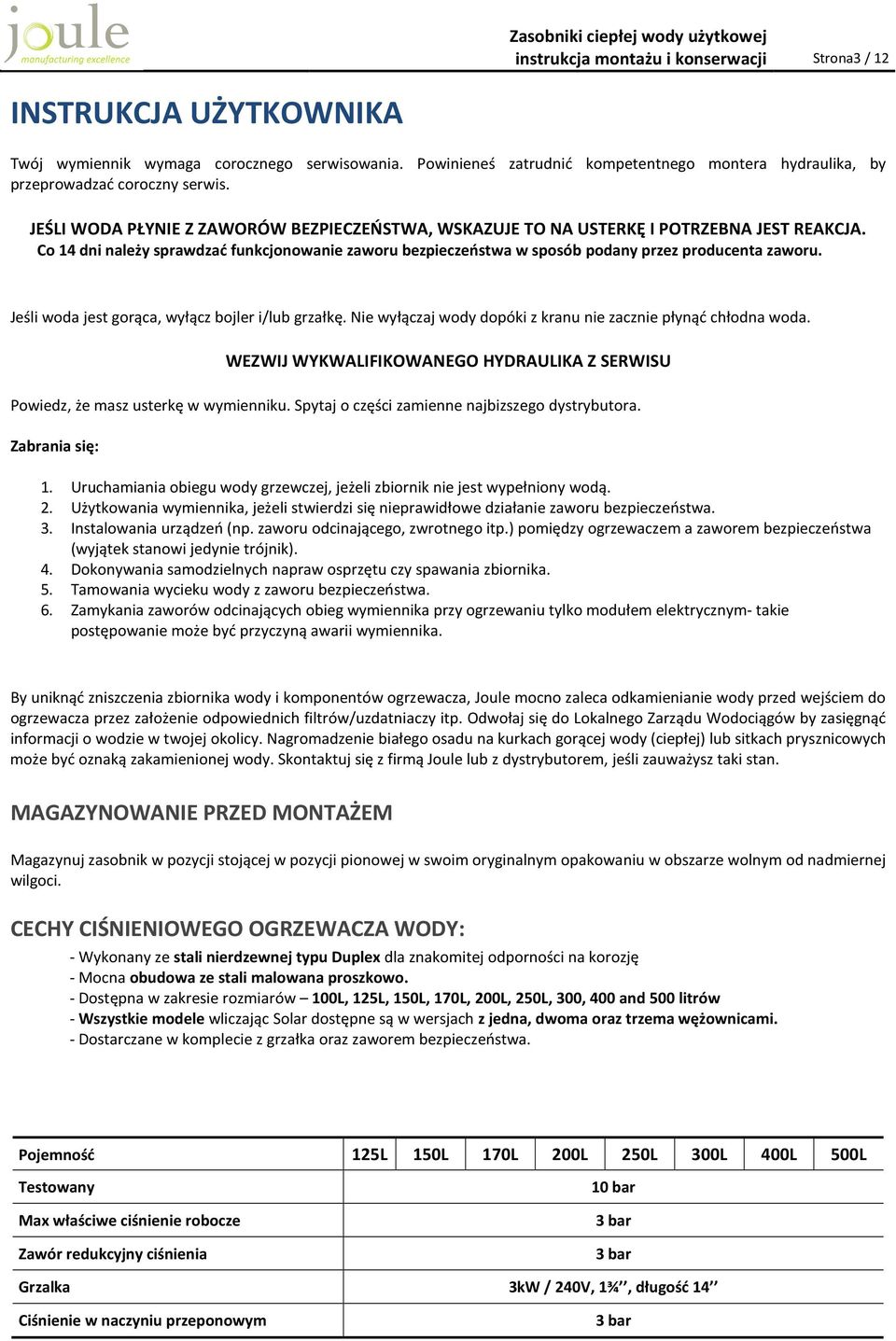

3 instrukcja montażu i konserwacji Strona3 / 12 INSTRUKJ UŻYTKOWNIK Twój wymiennik wymaga corocznego serwisowania. Powinieneś zatrudnić kompetentnego montera hydraulika, by przeprowadzać coroczny serwis. JŚLI WO PŁYNI Z ZWORÓW BZPIZŃSTW, WSKZUJ TO N USTRKĘ I POTRZBN JST RKJ. o 14 dni należy sprawdzać funkcjonowanie zaworu bezpieczeństwa w sposób podany przez producenta zaworu. Jeśli woda jest gorąca, wyłącz bojler i/lub grzałkę. Nie wyłączaj wody dopóki z kranu nie zacznie płynąć chłodna woda. WZWIJ WYKWLIIKOWNO HYRULIK Z SRWISU Powiedz, że masz usterkę w wymienniku. Spytaj o części zamienne najbizszego dystrybutora. Zabrania się: 1. Uruchamiania obiegu wody grzewczej, jeżeli zbiornik nie jest wypełniony wodą. 2. Użytkowania wymiennika, jeżeli stwierdzi się nieprawidłowe działanie zaworu bezpieczeństwa. 3. Instalowania urządzeń (np. zaworu odcinającego, zwrotnego itp.) pomiędzy ogrzewaczem a zaworem bezpieczeństwa (wyjątek stanowi jedynie trójnik). 4. okonywania samodzielnych napraw osprzętu czy spawania zbiornika. 5. Tamowania wycieku wody z zaworu bezpieczeństwa. 6. Zamykania zaworów odcinających obieg wymiennika przy ogrzewaniu tylko modułem elektrycznym- takie postępowanie może być przyczyną awarii wymiennika. By uniknąć zniszczenia zbiornika wody i komponentów ogrzewacza, Joule mocno zaleca odkamienianie wody przed wejściem do ogrzewacza przez założenie odpowiednich filtrów/uzdatniaczy itp. Odwołaj się do Lokalnego Zarządu Wodociągów by zasięgnąć informacji o wodzie w twojej okolicy. Nagromadzenie białego osadu na kurkach gorącej wody (ciepłej) lub sitkach prysznicowych może być oznaką zakamienionej wody. Skontaktuj się z firmą Joule lub z dystrybutorem, jeśli zauważysz taki stan. MZYNOWNI PRZ MONTŻM Magazynuj zasobnik w pozycji stojącej w pozycji pionowej w swoim oryginalnym opakowaniu w obszarze wolnym od nadmiernej wilgoci. HY IŚNINIOWO ORZWZ WOY: - Wykonany ze stali nierdzewnej typu uplex dla znakomitej odporności na korozję - Mocna obudowa ze stali malowana proszkowo. - ostępna w zakresie rozmiarów 100L, 125L, 150L, 170L, 200L, 250L, 300, 400 and 500 litrów - Wszystkie modele wliczając Solar dostępne są w wersjach z jedna, dwoma oraz trzema wężownicami. - ostarczane w komplecie z grzałka oraz zaworem bezpieczeństwa. Pojemność 125L 150L 170L 200L 250L 300L 400L 500L Testowany Max właściwe ciśnienie robocze Zawór redukcyjny ciśnienia 10 bar 3 bar 3 bar rzalka 3kW / 240V, 1¾, długość 14 iśnienie w naczyniu przeponowym 3 bar

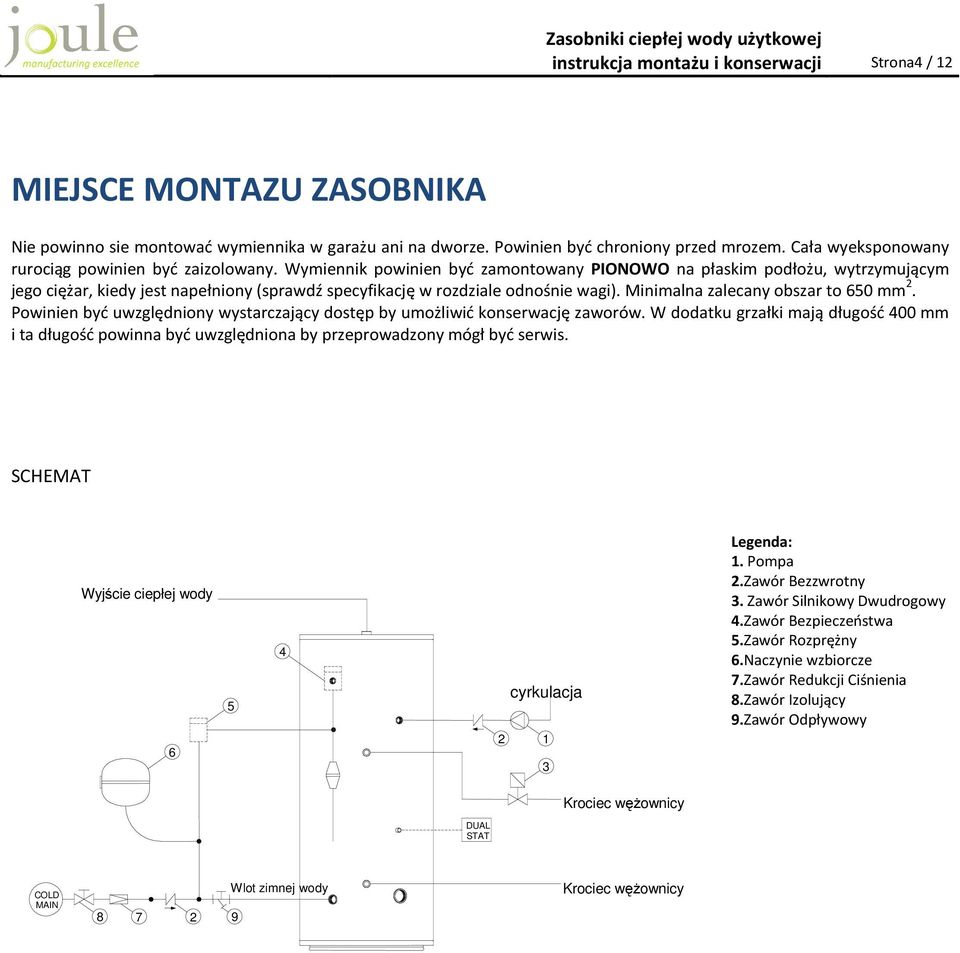

4 instrukcja montażu i konserwacji Strona4 / 12 MIJS MONTZU ZSOBNIK Nie powinno sie montować wymiennika w garażu ani na dworze. Powinien być chroniony przed mrozem. ała wyeksponowany rurociąg powinien być zaizolowany. Wymiennik powinien być zamontowany PIONOWO na płaskim podłożu, wytrzymującym jego ciężar, kiedy jest napełniony (sprawdź specyfikację w rozdziale odnośnie wagi). Minimalna zalecany obszar to 650 mm 2. Powinien być uwzględniony wystarczający dostęp by umożliwić konserwację zaworów. W dodatku grzałki mają długość 400 mm i ta długość powinna być uwzględniona by przeprowadzony mógł być serwis. SHMT Wyjście ciepłej wody cyrkulacja Legenda: 1. Pompa 2.Zawór Bezzwrotny 3. Zawór Silnikowy wudrogowy 4.Zawór Bezpieczeństwa 5.Zawór Rozprężny 6.Naczynie wzbiorcze 7.Zawór Redukcji iśnienia 8.Zawór Izolujący 9.Zawór Odpływowy Krociec wężownicy UL STT OL MIN Wlot zimnej wody 9 Krociec wężownicy

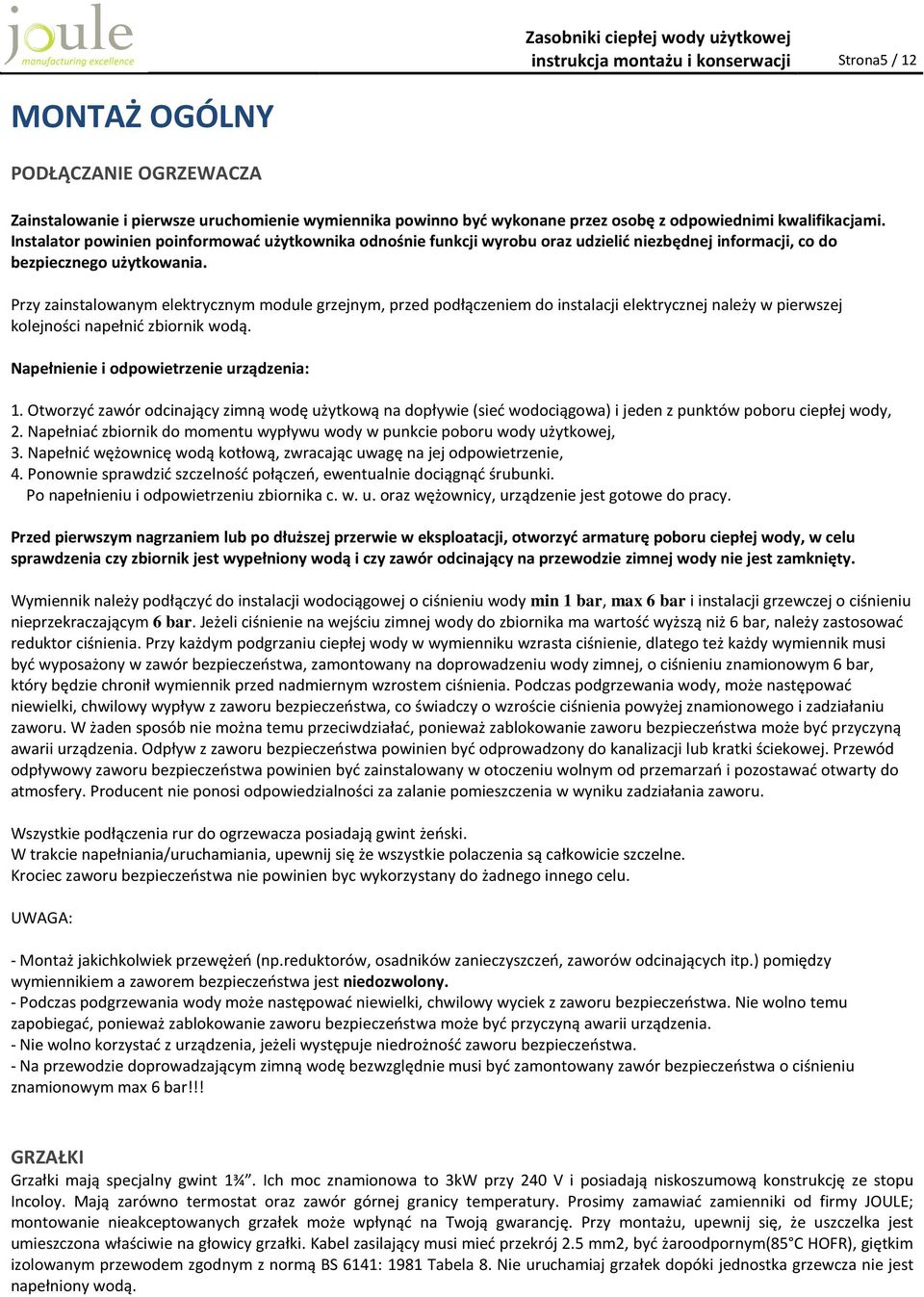

5 instrukcja montażu i konserwacji Strona5 / 12 MONTŻ OÓLNY POŁĄZNI ORZWZ Zainstalowanie i pierwsze uruchomienie wymiennika powinno być wykonane przez osobę z odpowiednimi kwalifikacjami. Instalator powinien poinformować użytkownika odnośnie funkcji wyrobu oraz udzielić niezbędnej informacji, co do bezpiecznego użytkowania. Przy zainstalowanym elektrycznym module grzejnym, przed podłączeniem do instalacji elektrycznej należy w pierwszej kolejności napełnić zbiornik wodą. Napełnienie i odpowietrzenie urządzenia: 1. Otworzyć zawór odcinający zimną wodę użytkową na dopływie (sieć wodociągowa) i jeden z punktów poboru ciepłej wody, 2. Napełniać zbiornik do momentu wypływu wody w punkcie poboru wody użytkowej, 3. Napełnić wężownicę wodą kotłową, zwracając uwagę na jej odpowietrzenie, 4. Ponownie sprawdzić szczelność połączeń, ewentualnie dociągnąć śrubunki. Po napełnieniu i odpowietrzeniu zbiornika c. w. u. oraz wężownicy, urządzenie jest gotowe do pracy. Przed pierwszym nagrzaniem lub po dłuższej przerwie w eksploatacji, otworzyć armaturę poboru ciepłej wody, w celu sprawdzenia czy zbiornik jest wypełniony wodą i czy zawór odcinający na przewodzie zimnej wody nie jest zamknięty. Wymiennik należy podłączyć do instalacji wodociągowej o ciśnieniu wody min 1 bar, max 6 bar i instalacji grzewczej o ciśnieniu nieprzekraczającym 6 bar. Jeżeli ciśnienie na wejściu zimnej wody do zbiornika ma wartość wyższą niż 6 bar, należy zastosować reduktor ciśnienia. Przy każdym podgrzaniu ciepłej wody w wymienniku wzrasta ciśnienie, dlatego też każdy wymiennik musi być wyposażony w zawór bezpieczeństwa, zamontowany na doprowadzeniu wody zimnej, o ciśnieniu znamionowym 6 bar, który będzie chronił wymiennik przed nadmiernym wzrostem ciśnienia. Podczas podgrzewania wody, może następować niewielki, chwilowy wypływ z zaworu bezpieczeństwa, co świadczy o wzroście ciśnienia powyżej znamionowego i zadziałaniu zaworu. W żaden sposób nie można temu przeciwdziałać, ponieważ zablokowanie zaworu bezpieczeństwa może być przyczyną awarii urządzenia. Odpływ z zaworu bezpieczeństwa powinien być odprowadzony do kanalizacji lub kratki ściekowej. Przewód odpływowy zaworu bezpieczeństwa powinien być zainstalowany w otoczeniu wolnym od przemarzań i pozostawać otwarty do atmosfery. Producent nie ponosi odpowiedzialności za zalanie pomieszczenia w wyniku zadziałania zaworu. Wszystkie podłączenia rur do ogrzewacza posiadają gwint żeński. W trakcie napełniania/uruchamiania, upewnij się że wszystkie polaczenia są całkowicie szczelne. Krociec zaworu bezpieczeństwa nie powinien byc wykorzystany do żadnego innego celu. U: - Montaż jakichkolwiek przewężeń (np.reduktorów, osadników zanieczyszczeń, zaworów odcinających itp.) pomiędzy wymiennikiem a zaworem bezpieczeństwa jest niedozwolony. - Podczas podgrzewania wody może następować niewielki, chwilowy wyciek z zaworu bezpieczeństwa. Nie wolno temu zapobiegać, ponieważ zablokowanie zaworu bezpieczeństwa może być przyczyną awarii urządzenia. - Nie wolno korzystać z urządzenia, jeżeli występuje niedrożność zaworu bezpieczeństwa. - Na przewodzie doprowadzającym zimną wodę bezwzględnie musi być zamontowany zawór bezpieczeństwa o ciśnieniu znamionowym max 6 bar!!! RZŁKI rzałki mają specjalny gwint 1¾. Ich moc znamionowa to 3kW przy 240 V i posiadają niskoszumową konstrukcję ze stopu Incoloy. Mają zarówno termostat oraz zawór górnej granicy temperatury. Prosimy zamawiać zamienniki od firmy JOUL; montowanie nieakceptowanych grzałek może wpłynąć na Twoją gwarancję. Przy montażu, upewnij się, że uszczelka jest umieszczona właściwie na głowicy grzałki. Kabel zasilający musi mieć przekrój 2.5 mm2, być żaroodpornym(85 HOR), giętkim izolowanym przewodem zgodnym z normą BS 6141: 1981 Tabela 8. Nie uruchamiaj grzałek dopóki jednostka grzewcza nie jest napełniony wodą.

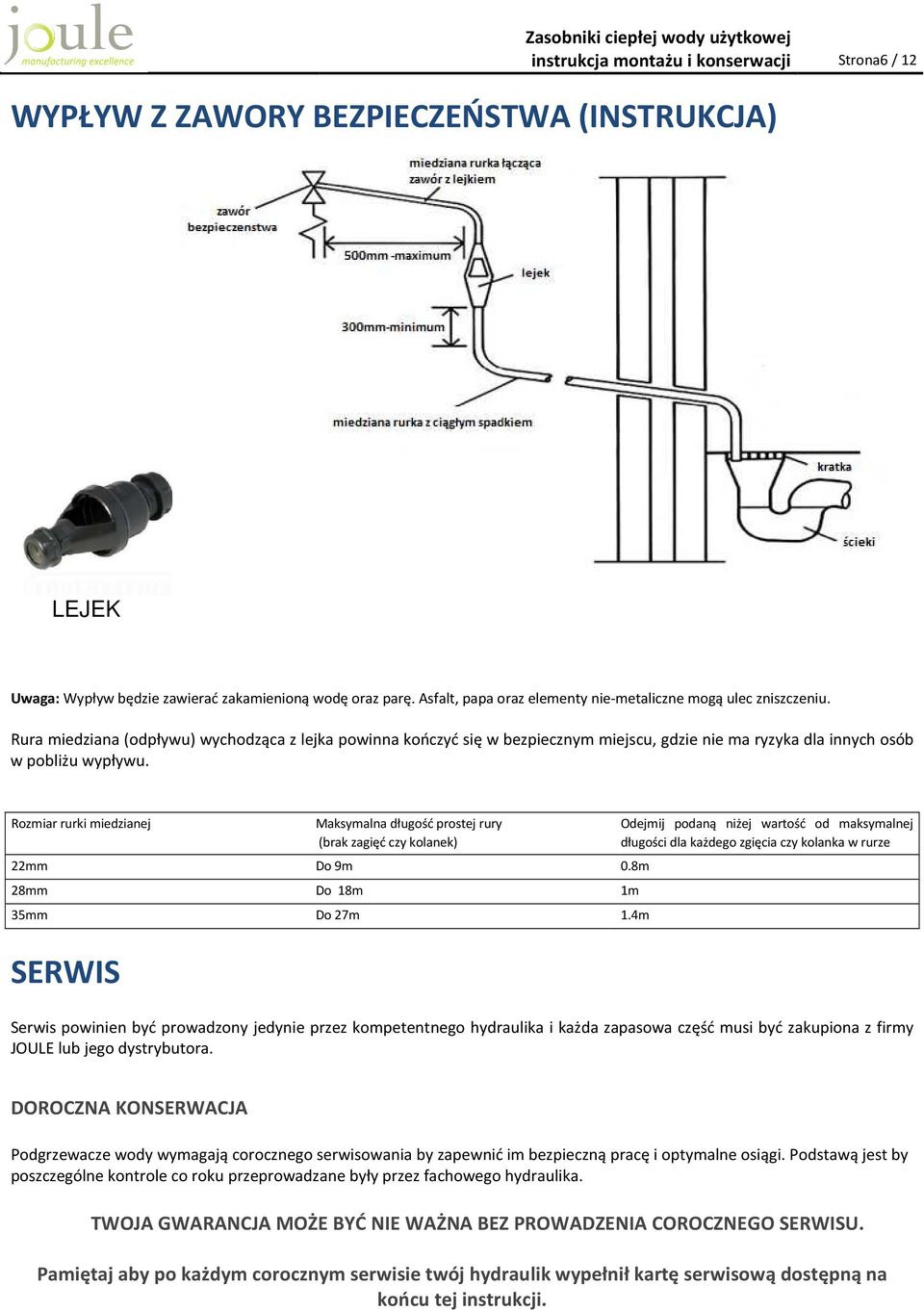

6 instrukcja montażu i konserwacji Strona6 / 12 WYPŁYW Z ZWORY BZPIZŃSTW (INSTRUKJ) LJK Uwaga: Wypływ będzie zawierać zakamienioną wodę oraz parę. sfalt, papa oraz elementy nie-metaliczne mogą ulec zniszczeniu. Rura miedziana (odpływu) wychodząca z lejka powinna kończyć się w bezpiecznym miejscu, gdzie nie ma ryzyka dla innych osób w pobliżu wypływu. Rozmiar rurki miedzianej SRWIS Maksymalna długość prostej rury (brak zagięć czy kolanek) 22mm o 9m 0.8m 28mm o 18m 1m 35mm o 27m 1.4m Odejmij podaną niżej wartość od maksymalnej długości dla każdego zgięcia czy kolanka w rurze Serwis powinien być prowadzony jedynie przez kompetentnego hydraulika i każda zapasowa część musi być zakupiona z firmy JOUL lub jego dystrybutora. OROZN KONSRWJ Podgrzewacze wody wymagają corocznego serwisowania by zapewnić im bezpieczną pracę i optymalne osiągi. Podstawą jest by poszczególne kontrole co roku przeprowadzane były przez fachowego hydraulika. TWOJ WRNJ MOŻ BYĆ NI WŻN BZ PROWZNI OROZNO SRWISU. Pamiętaj aby po każdym corocznym serwisie twój hydraulik wypełnił kartę serwisową dostępną na końcu tej instrukcji.

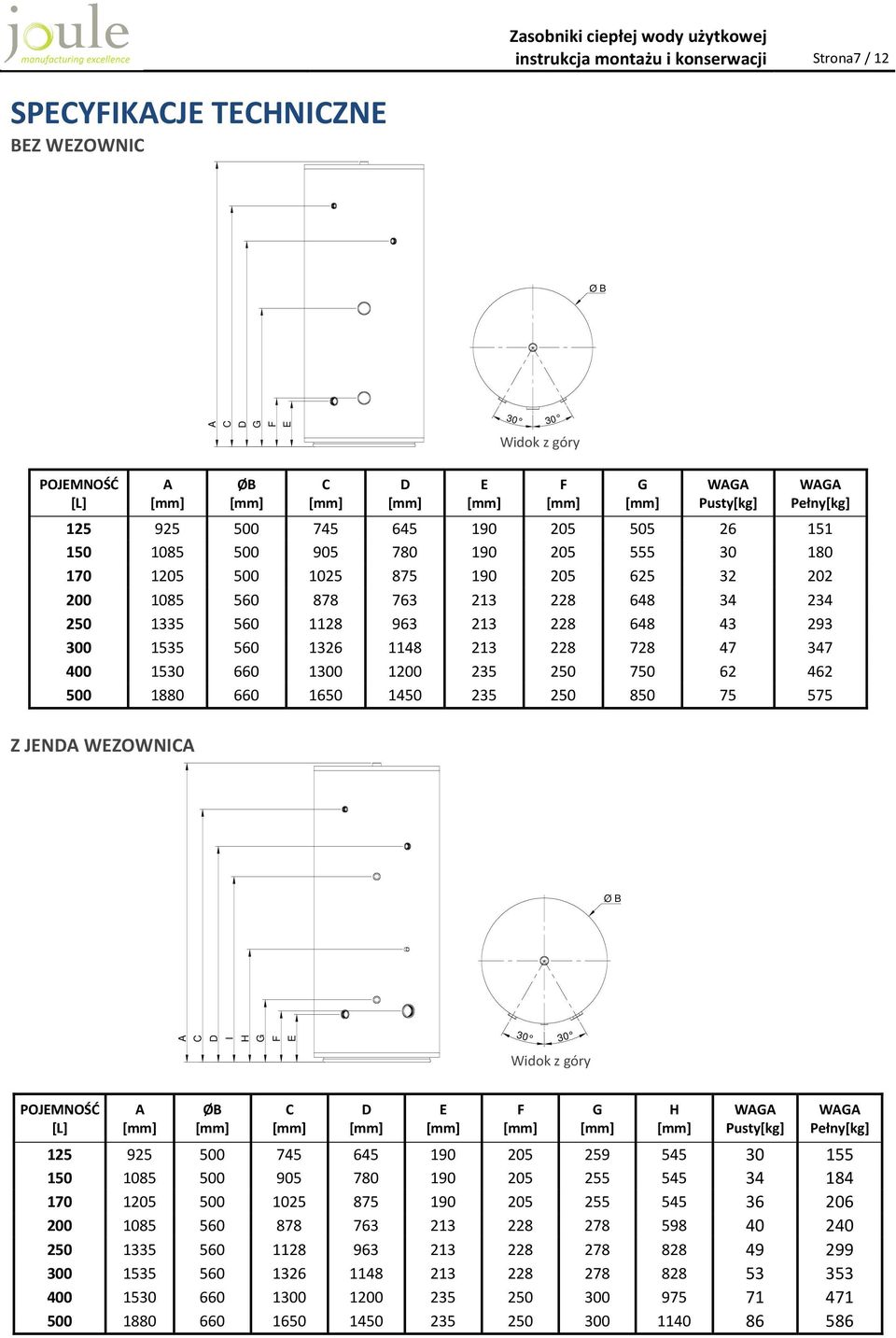

7 instrukcja montażu i konserwacji Strona7 / 12 SPYIKJ THNIZN BZ WZOWNI Ø B I Widok z góry POJMNOŚĆ [L] ØB Pusty[kg] Pełny[kg] Z JN WZOWNI Ø B H Widok z góry POJMNOŚĆ [L] ØB H Pusty[kg] Pełny[kg]

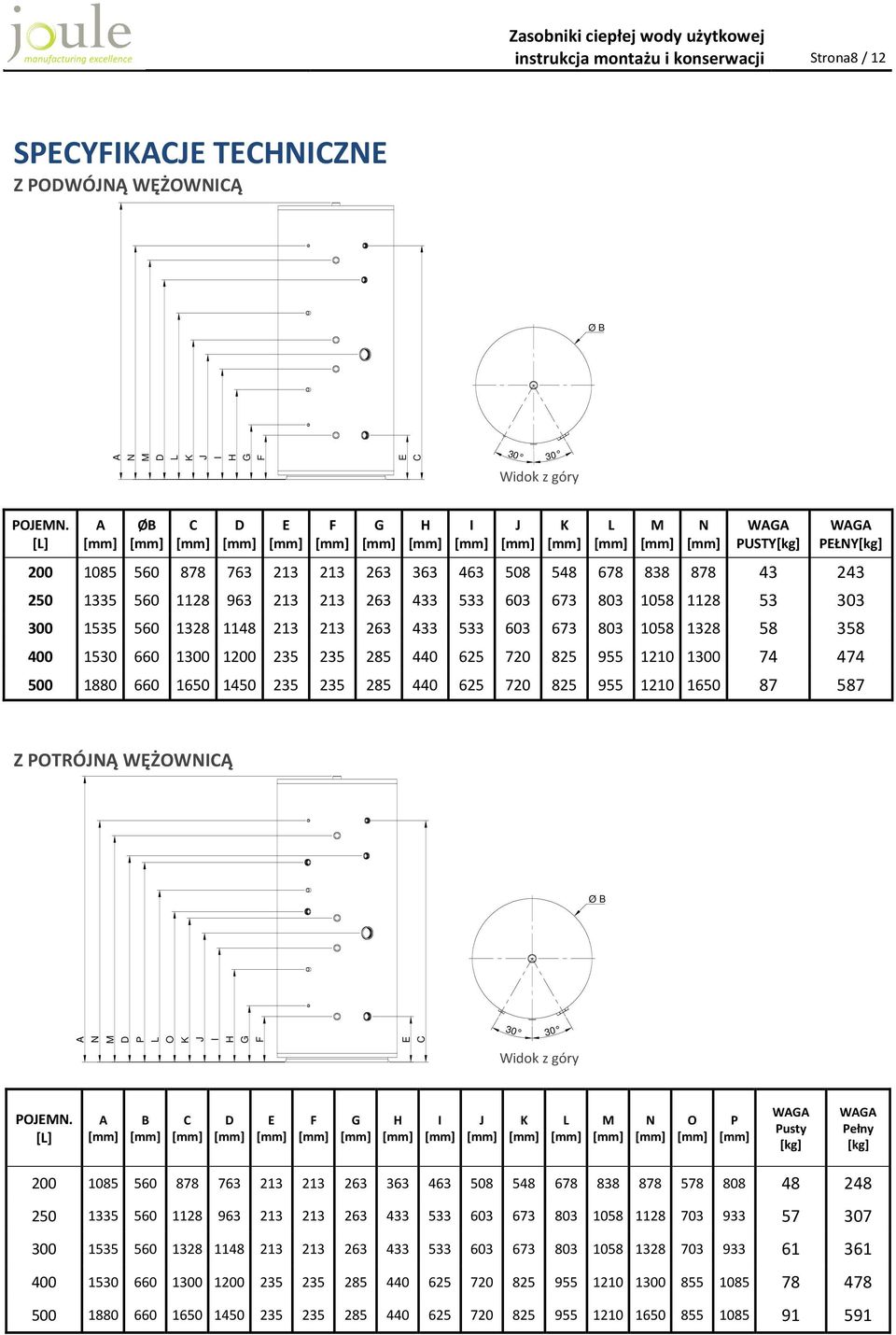

8 I Zasobniki ciepłej wody użytkowej instrukcja montażu i konserwacji Strona8 / 12 SPYIKJ THNIZN Z POWÓJNĄ WĘŻOWNIĄ Ø B N M L K J H I Widok z góry POJMN. [L] ØB H I J K L M N PUSTY[kg] PŁNY[kg] Z POTRÓJNĄ WĘŻOWNIĄ Ø B N M P L O K J H Widok z góry POJMN. [L] B H I J K L M N O P Pusty [kg] Pełny [kg]

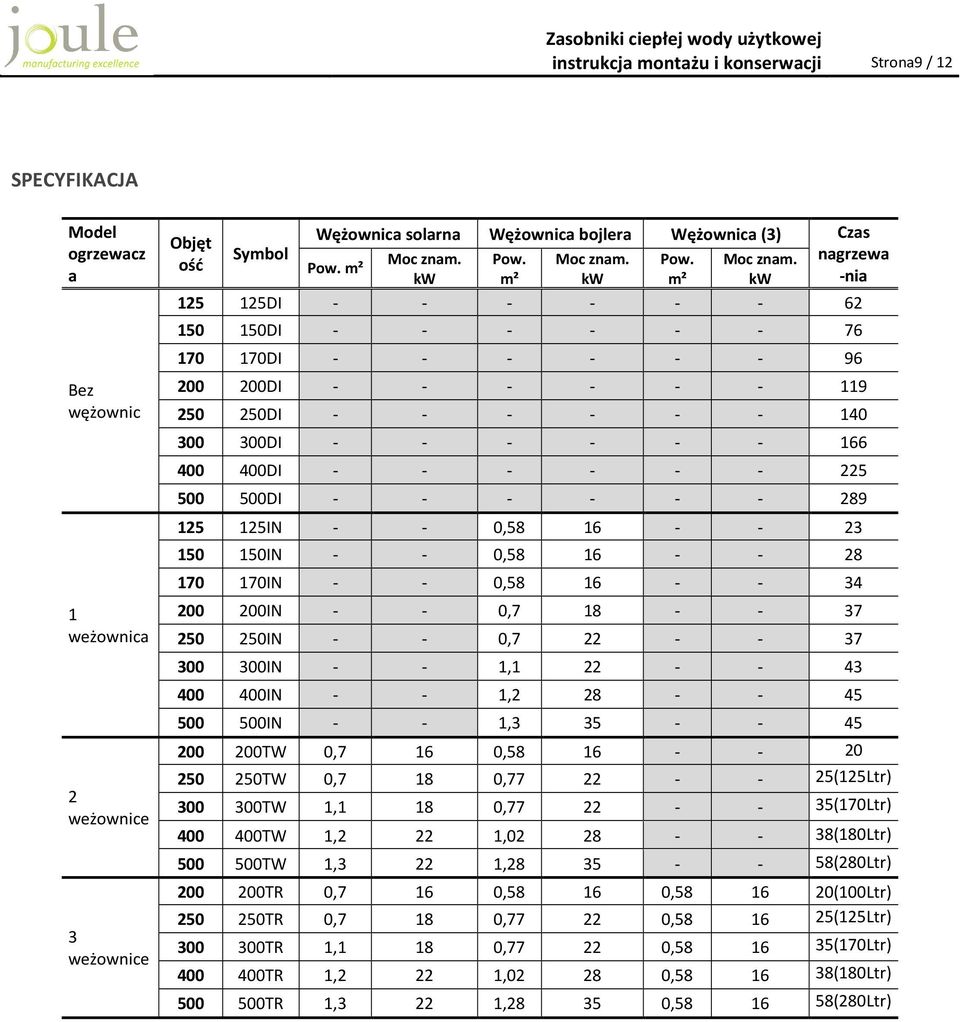

9 instrukcja montażu i konserwacji Strona9 / 12 SPYIKJ Model ogrzewacz a Bez wężownic 1 weżownica 2 weżownice 3 weżownice Objęt ość Symbol Wężownica solarna Wężownica bojlera Wężownica (3) zas nagrzewa -nia Moc znam. Pow. Moc znam. Pow. Moc znam. Pow. m² kw m² kw m² kw I I I I I I I I IN - - 0, IN - - 0, IN - - 0, IN - - 0, IN - - 0, IN - - 1, IN - - 1, IN - - 1, TW 0,7 16 0, TW 0,7 18 0, (125Ltr) (100Ltr) TW 1,1 18 0, (170Ltr) TW 1,2 22 1, (180Ltr) TW 1,3 22 1, (280Ltr) TR 0,7 16 0, , (100Ltr) TR 0,7 18 0, , (125Ltr) TR 1,1 18 0, , (170Ltr) TR 1,2 22 1, , (180Ltr) TR 1,3 22 1, , (280Ltr)

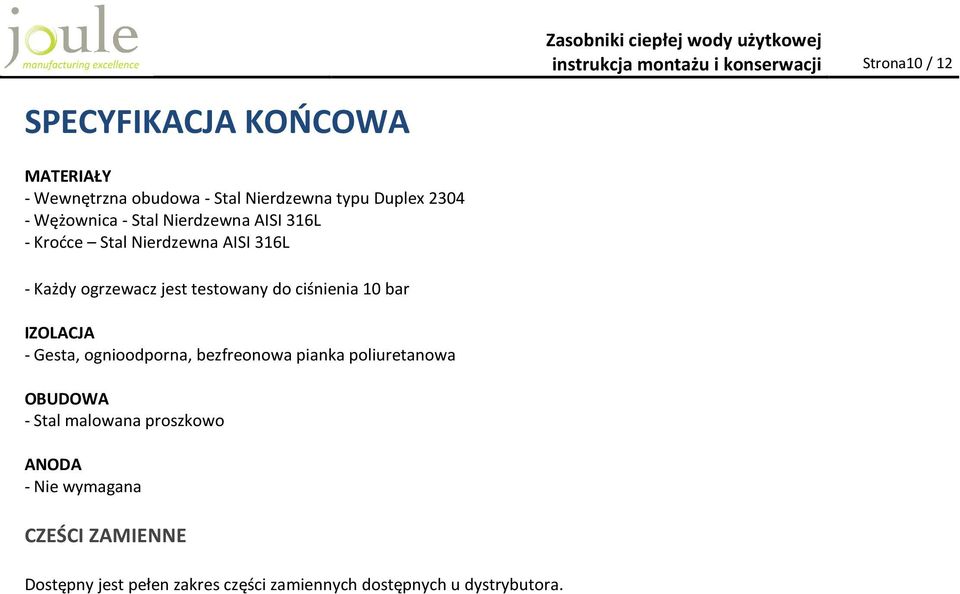

10 instrukcja montażu i konserwacji Strona10 / 12 SPYIKJ KOŃOW MTRIŁY - Wewnętrzna obudowa - Stal Nierdzewna typu uplex Wężownica - Stal Nierdzewna ISI 316L - Kroćce Stal Nierdzewna ISI 316L - Każdy ogrzewacz jest testowany do ciśnienia 10 bar IZOLJ - esta, ognioodporna, bezfreonowa pianka poliuretanowa OBUOW - Stal malowana proszkowo NO - Nie wymagana ZŚI ZMINN ostępny jest pełen zakres części zamiennych dostępnych u dystrybutora.

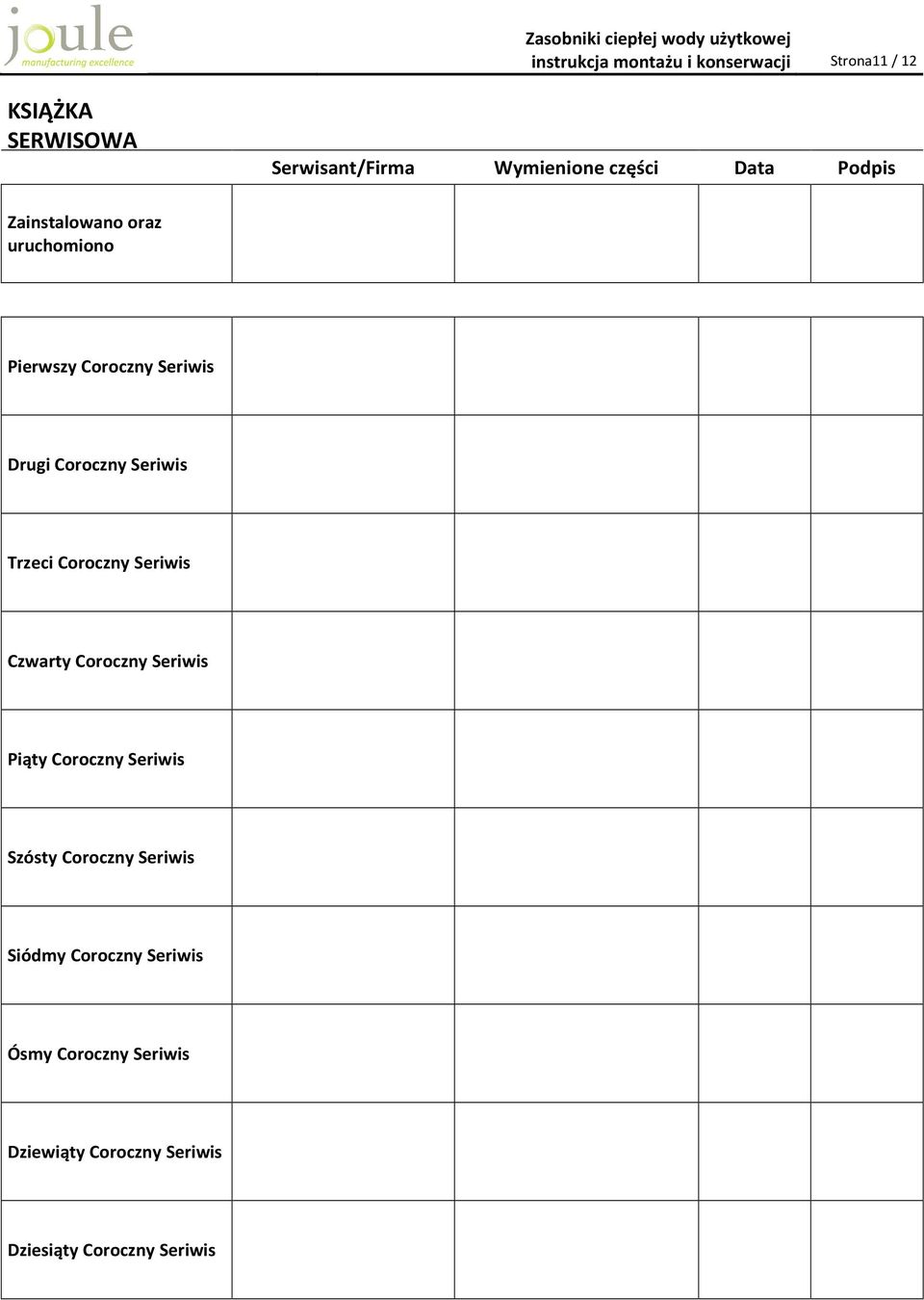

11 instrukcja montażu i konserwacji Strona11 / 12 KSIĄŻK SRWISOW Serwisant/irma Wymienione części ata Podpis Zainstalowano oraz uruchomiono Pierwszy oroczny Seriwis rugi oroczny Seriwis Trzeci oroczny Seriwis zwarty oroczny Seriwis Piąty oroczny Seriwis Szósty oroczny Seriwis Siódmy oroczny Seriwis Ósmy oroczny Seriwis ziewiąty oroczny Seriwis ziesiąty oroczny Seriwis
