1 Tigerwelding katalog Tigerweldind... drapieżny kot w świecie techniki spawalniczej

2 Przedstawienie czeskiego producenta maszyn spawalniczych tiger Czeski producent maszyn spawalniczych Tiger jest jednym z największych Czeskich producentów techniki spawalniczej, od samego początku istnienia, Firma zajmuje się konstruowaniem, produkcją i sprzedażą techniki spawalniczej wraz z wyposażeniem dla spawalnictwa. Spawarki marki Tiger były do roku 2007 eksportowane na rynki Europy zachodniej i południowej. W tym roku rozpoczeliśmy export na rynek słowacki, polski oraz czeski. FILOZOFIA SPRZEDAŻY naszym celem jest zadowolony klient użytkownik końcowy, jednocześnie każdy partner handlowy i autoryzowany serwis gdziekolwiek na świecie. Staramy się o doskonałą jakość i niezawodność produkowanych maszyn, szybkie i wysokiej jakości dostawy maszyn, serwisu, wsparcia i doradztwa. Dystrybucja od samego początku budujemy sieć dystrybucyjną, która rozrasta się o nowe zagraniczne partnerstwa. Serwis zapewniamy szybki i wysokiej jakości serwis gwarancyjny i pogwrancyjny, wykonywany przez naszych partnerów handlowych lub przez nasze zaplecze serwisowe. INNOWACJA I ROZWÓJ dział rozwoju i konstrukcji firmy dużo czasu poświęca badaniom potrzeb naszych klientów odnośnie zastosowania i użytkowania naszych urządzeń. Duży nacisk w rozwoju i konstrukcji nowych maszyn kładziemy na solidnośc wykonania, właściwości spawania, jak najlepsze wyposażenie i prostote w obsłudzę. ASortyment firma ciągle się rozwija i na dzień dzisiejszy produkuje ponad 50 rodzajów urządzeń spawalniczych typu MIG/MAG oraz ponad 30 typów urządzeń do spawania metodą TIG i MMA. MMA inwertory TIG / WIG / MMA / DC / AC/DC inwertory z HF startem (bezdotykowym), pulsacją i funkcją CYCLE trójfazowe cyfrowe inwertory MMA / HF / MIG MIG/MAG spawarki pólautomaty z analogowym, cyfrowym sterowaniem lub synergycznym sterowaniem podajniki drutu wodne chłodzenie uchwytów MIG/MAG Eksport spawarek TIGER TIGER CZECHY targi i wystawy szkolenie corocznie przeprowadzamy szkolenie naszych partnerów handlowych i autoryzowanych serwisów z udostępnieniem niezbędnej dokumentacji handlowej i serwisowej. Wyszkolony partner może gdziekolwiek na świecie udostępnić pierwszorzędny serwis i fachowe doradztwo. MSV Nitra, Słowacja 2007 MSV Brno, Czechy 2007 Kielce, Polska 2008 Sosnowiec, Polska 2009 Poznań, Polska 2011 produkcja wyselekcjonowany wybór dostawców i cykliczne szkolenia pracowników produkcji,wraz z ciągłą kontrolą jakości produkcji zapewniają niezawodność i najwyższy standard produktów TIGER. Wszystkie części składowe do urządzeń spawalniczych firma produkuje sama w nowo wybudowanych halach produkcyjnych. Chodzi przede wszystkim o produkcję płyt elektroniki, transformatorów, obudów urządzeń spawalniczych i wszystkich blaszanych komponentów. 2

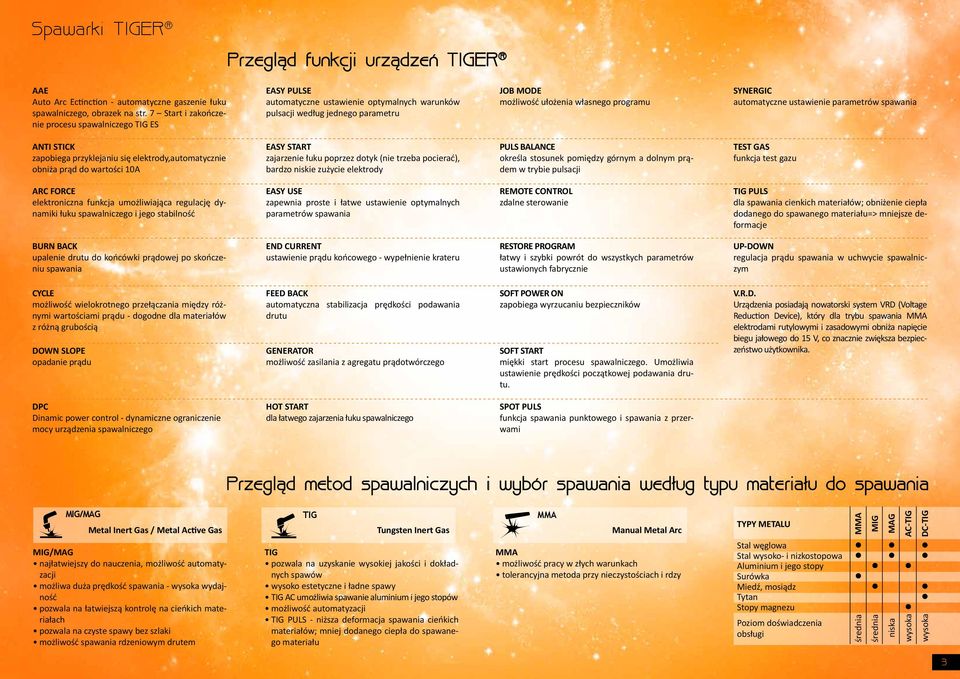

3 Spawarki TIGER Przegląd funkcji urządzeń TIGER AAE Auto Arc Ectinction automatyczne gaszenie łuku spawalniczego, obrazek na str. 7 Start i zakończenie procesu spawalniczego TIG ES EASY PULSE automatyczne ustawienie optymalnych warunków pulsacji według jednego parametru JOB MODE możliwość ułożenia własnego programu automatyczne ustawienie parametrów spawania ANTI STICK zapobiega przyklejaniu się elektrody,automatycznie obniża prąd do wartości 10A EASY START zajarzenie łuku poprzez dotyk (nie trzeba pocierać), bardzo niskie zużycie elektrody PULS BALANCE określa stosunek pomiędzy górnym a dolnym prądem w trybie pulsacji TEST GAS funkcja test gazu ARC FORCE elektroniczna funkcja umożliwiająca regulację dynamiki łuku spawalniczego i jego stabilność EASY USE zapewnia proste i łatwe ustawienie optymalnych parametrów spawania REMOTE CONTROL zdalne sterowanie TIG PULS dla spawania cienkich materiałów; obniżenie ciepła dodanego do spawanego materiału=> mniejsze deformacje BURN BACK upalenie drutu do końcówki prądowej po skończeniu spawania END CURRENT ustawienie prądu końcowego wypełnienie krateru RESTORE PROGRAM łatwy i szybki powrót do wszystkych parametrów ustawionych fabrycznie UPDOWN regulacja prądu spawania w uchwycie spawalniczym CYCLE możliwość wielokrotnego przełączania między różnymi wartościami prądu dogodne dla materiałów z różną grubością DOWN SLOPE opadanie prądu FEED BACK automatyczna stabilizacja prędkości podawania drutu GENERATOR możliwość zasilania z agregatu prądotwórczego SOFT POWER ON zapobiega wyrzucaniu bezpieczników SOFT START miękki start procesu spawalniczego. Umożliwia ustawienie prędkości początkowej podawania drutu. V.R.D. Urządzenia posiadają nowatorski system VRD (Voltage Reduction Device), który dla trybu spawania MMA elektrodami rutylowymi i zasadowymi obniża napięcie biegu jałowego do 15 V, co znacznie zwiększa bezpieczeństwo użytkownika. DPC Dinamic power control dynamiczne ograniczenie mocy urządzenia spawalniczego HOT START dla łatwego zajarzenia łuku spawalniczego SPOT PULS funkcja spawania punktowego i spawania z przerwami Przegląd metod spawalniczych i wybór spawania według typu materiału do spawania MIG/MAG Metal Inert Gas / Metal Active Gas TIG Tungsten Inert Gas MMA Manual Metal Arc TYPY METALU MMA MIG MAG ACTIG DCTIG MIG/MAG najłatwiejszy do nauczenia, możliwość automatyzacji możliwa duża prędkość spawania wysoka wydajność pozwala na łatwiejszą kontrolę na cieńkich materiałach pozwala na czyste spawy bez szlaki możliwość spawania rdzeniowym drutem TIG pozwala na uzyskanie wysokiej jakości i dokładnych spawów wysoko estetyczne i ładne spawy TIG AC umożliwia spawanie aluminium i jego stopów możliwość automatyzacji TIG PULS niższa deformacja spawania cieńkich materiałów; mniej dodanego ciepła do spawanego materiału MMA możliwość pracy w złych warunkach tolerancyjna metoda przy nieczystościach i rdzy Stal węglowa Stal wysoko i nizkostopowa Aluminium i jego stopy Surówka Miedź, mosiądz Tytan Stopy magnezu Poziom doświadczenia obsługi średnia średnia niska wysoka wysoka 3

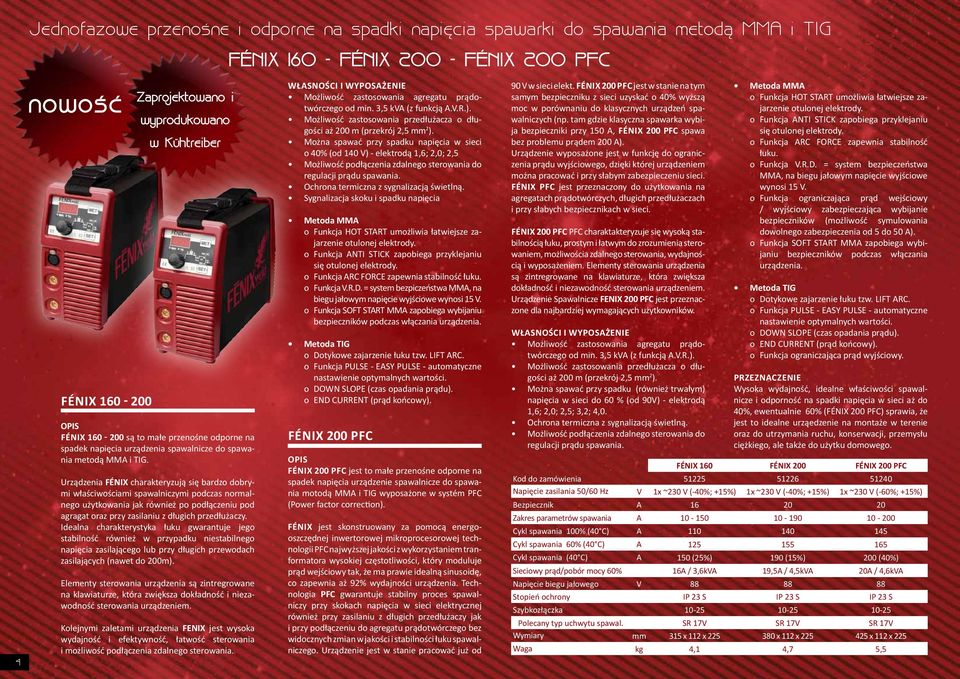

4 Jednofazowe przenośne i odporne na spadki napięcia spawarki do spawania metodą MMA i TIG FÉNIX 160 FÉNIX 200 FÉNIX 200 PFC 4 nowość Fénix Zaprojektowano i wyprodukowano w Kühtreiber OPIS Fénix są to małe przenośne odporne na spadek napięcia urządzenia spawalnicze do spawania metodą MMA i TIG. Urządzenia FÉNIX charakteryzują się bardzo dobrymi właściwościami spawalniczymi podczas normalnego użytkowania jak również po podłączeniu pod agragat oraz przy zasilaniu z długich przedłużaczy. Idealna charakterystyka łuku gwarantuje jego stabilność również w przypadku niestabilnego napięcia zasilającego lub przy długich przewodach zasilających (nawet do 200m). Elementy sterowania urządzenia są zintregrowane na klawiaturze, która zwiększa dokładność i niezawodność sterowania urządzeniem. Kolejnymi zaletami urządzenia FENIX jest wysoka wydajność i efektywność, łatwość sterowania i możliwość podłączenia zdalnego sterowania. Własności i wyposażenie Możliwość zastosowania agregatu prądotwórczego od min. 3,5 kva (z funkcją A.V.R.). Możliwość zastosowania przedłużacza o długości aż 200 m (przekrój 2,5 mm 2 ). Można spawać przy spadku napięcia w sieci o 40% (od 140 V) elektrodą 1,6; 2,0; 2,5 Możliwość podłączenia zdalnego sterowania do regulacji prądu spawania. Ochrona termiczna z sygnalizacją świetlną. Sygnalizacja skoku i spadku napięcia Metoda MMA o Funkcja HOT START umożliwia łatwiejsze zajarzenie otulonej elektrody. o Funkcja ANTI STICK zapobiega przyklejaniu się otulonej elektrody. o Funkcja ARC FORCE zapewnia stabilność łuku. o Funkcja V.R.D. = system bezpiczeństwa MMA, na biegu jałowym napięcie wyjściowe wynosi 15 V. o Funkcja SOFT START MMA zapobiega wybijaniu bezpieczników podczas włączania urządzenia. Metoda TIG o Dotykowe zajarzenie łuku tzw. LIFT ARC. o Funkcja PULSE EASY PULSE automatyczne nastawienie optymalnych wartości. o DOWN SLOPE (czas opadania prądu). o END CURRENT (prąd końcowy). Fénix 200 PFC OPIS Fénix 200 PFC jest to małe przenośne odporne na spadek napięcia urządzenie spawalnicze do spawania motodą MMA i TIG wyposażone w systém PFC (Power factor correction). Fénix jest skonstruowany za pomocą energooszczędnej inwertorowej mikroprocesorowej technologii PFC najwyższej jakości z wykorzystaniem tranformatora wysokiej częstotliwości, który moduluje prąd wejściowy tak, że ma prawie idealną sinusoidę, co zapewnia aż 92% wydajności urządzenia. Technologia PFC gwarantuje stabilny proces spawalniczy przy skokach napięcia w sieci elektrycznej również przy zasilaniu z długich przedłużaczy jak i przy podłączeniu do agregatu prądotwórczego bez widocznych zmian w jakości i stabilności łuku spawalniczego. Urządzenie jest w stanie pracować już od 90 V w sieci elekt. Fénix 200 PFC jest w stanie na tym samym bezpieczniku z sieci uzyskać o 40% wyższą moc w porównaniu do klasycznych urządzeń spawalniczych (np. tam gdzie klasyczna spawarka wybija bezpieczniki przy 150 A, Fénix 200 PFC spawa bez problemu prądem 200 A). Urządzenie wyposażone jest w funkcję do ograniczenia prądu wyjściowego, dzięki której urządzeniem można pracować i przy słabym zabezpieczeniu sieci. Fénix PFC jest przeznaczony do użytkowania na agregatach prądotwórczych, długich przedłużaczach i przy słabych bezpiecznikach w sieci. Fénix 200 PFC PFC charaktakteryzuje się wysoką stabilnością łuku, prostym i łatwym do zrozumienia sterowaniem, możliwościa zdalnego sterowania, wydajnością i wyposażeniem. Elementy sterowania urządzenia są zintregrowane na klawiaturze, która zwiększa dokładność i niezawodność sterowania urządzeniem. Urządzenie Spawalnicze FENIX 200 PFC jest przeznaczone dla najbardziej wymagających użytkowników. Własności i wyposażenie Możliwość zastosowania agregatu prądotwórczego od min. 3,5 kva (z funkcją A.V.R.). Możliwość zastosowania przedłużacza o długości aż 200 m (przekrój 2,5 mm 2 ). Można spawać przy spadku (również trwałym) napięcia w sieci do 60 % (od 90V) elektrodą 1,6; 2,0; 2,5; 3,2; 4,0. Ochrona termiczna z sygnalizacją świetlną. Możliwość podłączenia zdalnego sterowania do regulacji prądu spawania. Metoda MMA o Funkcja HOT START umożliwia łatwiejsze zajarzenie otulonej elektrody. o Funkcja ANTI STICK zapobiega przyklejaniu się otulonej elektrody. o Funkcja ARC FORCE zapewnia stabilność łuku. o Funkcja V.R.D. = system bezpieczeństwa MMA, na biegu jałowym napięcie wyjściowe wynosi 15 V. o Funkcja ograniczająca prąd wejściowy / wyjściowy zabezpieczająca wybijanie bezpieczników (możliwość symulowania dowolnego zabezpieczenia od 5 do 50 A). o Funkcja SOFT START MMA zapobiega wybijaniu bezpieczników podczas włączania urządzenia. Metoda TIG o Dotykowe zajarzenie łuku tzw. LIFT ARC. o Funkcja PULSE EASY PULSE automatyczne nastawienie optymalnych wartości. o DOWN SLOPE (czas opadania prądu). o END CURRENT (prąd końcowy). o Funkcja ograniczająca prąd wyjściowy. Wysoka wydajność, idealne właściwości spawalnicze i odporność na spadki napięcia w sieci aż do 40%, ewentualnie 60% (FÉNIX 200 PFC) sprawia, że jest to idealne urząedzenie na montaże w terenie oraz do utrzymania ruchu, konserwacji, przemysłu ciężkiego, ale także do użytku domowego. FÉNIX 160 FÉNIX 200 FÉNIX 200 PFC Kod do zamówienia Napięcie zasilania 50/60 Hz V 1x ~230 V (40%; +15%) 1x ~230 V (40%; +15%) 1x ~230 V (60%; +15%) Bezpiecznik A Zakres parametrów spawania A Cykl spawania 100% (40 C) A Cykl spawania 60% (40 C) A Cykl spawania (40 C) A 150 (25%) 190 (15%) 200 (40%) Sieciowy prąd/pobór mocy 60% 16A / 3,6kVA 19,5A / 4,5kVA 20A / 4,6kVA Napięcie biegu jałowego V Stopień ochrony IP 23 S IP 23 S IP 23 S Szybkozłączka Polecany typ uchwytu spawal. SR 17V SR 17V SR 17V Wymiary mm 315 x 112 x x 112 x x 112 x 225 Waga kg 4,1 4,7 5,5

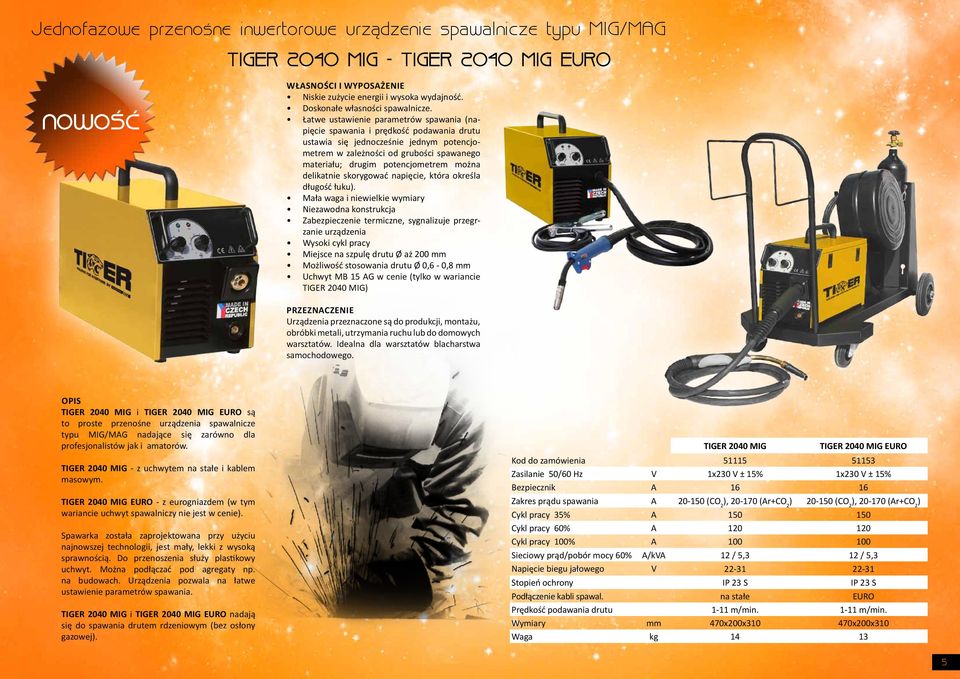

5 Jednofazowe przenośne inwertorowe urządzenie spawalnicze typu MIG/MAG TIGER 2040 MIG TIGER 2040 MIG EURO nowoœæ Własności i wyposażenie Niskie zużycie energii i wysoka wydajność. Doskonałe własności spawalnicze. Łatwe ustawienie parametrów spawania (napięcie spawania i prędkość podawania drutu ustawia się jednocześnie jednym potencjometrem w zależności od grubości spawanego materiału; drugim potencjometrem można delikatnie skorygować napięcie, która określa długość łuku). Mała waga i niewielkie wymiary Niezawodna konstrukcja Zabezpieczenie termiczne, sygnalizuje przegrzanie urządzenia Wysoki cykl pracy Miejsce na szpulę drutu Ø aż 200 mm Możliwość stosowania drutu Ø 0,6 0,8 mm Uchwyt MB 15 AG w cenie (tylko w wariancie TIGER 2040 MIG) Urządzenia przeznaczone są do produkcji, montażu, obróbki metali, utrzymania ruchu lub do domowych warsztatów. Idealna dla warsztatów blacharstwa samochodowego. TIGER 2040 MIG i TIGER 2040 MIG EURO są to proste przenośne urządzenia spawalnicze typu MIG/MAG nadające się zarówno dla profesjonalistów jak i amatorów. TIGER 2040 MIG z uchwytem na stałe i kablem masowym. TIGER 2040 MIG EURO z eurogniazdem (w tym wariancie uchwyt spawalniczy nie jest w cenie). Spawarka została zaprojektowana przy użyciu najnowszej technologii, jest mały, lekki z wysoką sprawnością. Do przenoszenia służy plastikowy uchwyt. Można podłączać pod agregaty np. na budowach. Urządzenia pozwala na łatwe ustawienie parametrów spawania. TIGER 2040 MIG i TIGER 2040 MIG EURO nadają się do spawania drutem rdzeniowym (bez osłony gazowej). TIGER 2040 MIG TIGER 2040 MIG EURO Kod do zamówienia Zasilanie 50/60 Hz V 1x230 V ± 15% 1x230 V ± 15% Bezpiecznik A Zakres prądu spawania A (CO 2 ), (Ar+CO 2 ) (CO 2 ), (Ar+CO 2 ) Cykl pracy 35% A Cykl pracy 60% A Cykl pracy 100% A Sieciowy prąd/pobór mocy 60% A/kVA 12 / 5,3 12 / 5,3 Napięcie biegu jałowego V Stopień ochrony IP 23 S IP 23 S Podłączenie kabli spawal. na stałe EURO Prędkość podawania drutu 111 m/min. 111 m/min. Wymiary mm 470x200x x200x310 Waga kg

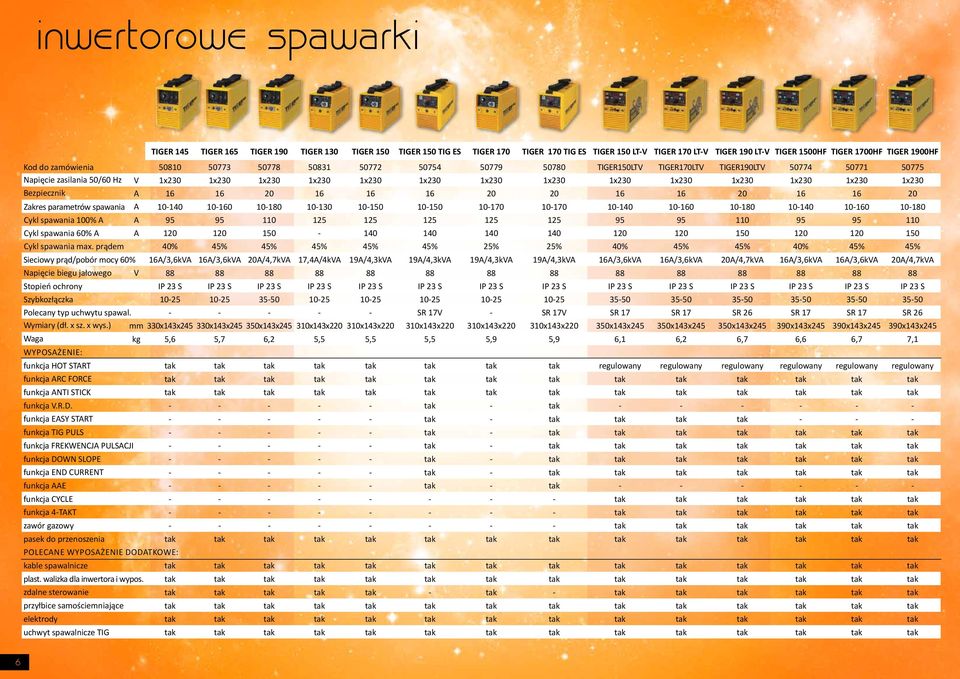

6 inwertorowe spawarki TIGER 145 TIGER 165 TIGER 190 TIGER 130 TIGER 150 TIGER 150 TIG ES TIGER 170 TIGER 170 TIG ES TIGER 150 LTV TIGER 170 LTV TIGER 190 LTV TIGER 1500HF TIGER 1700HF TIGER 1900HF Kod do zamówienia TIGER150LTV TIGER170LTV TIGER190LTV Napięcie zasilania 50/60 Hz V 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 1x230 Bezpiecznik A Zakres parametrów spawania A Cykl spawania 100% A A Cykl spawania 60% A A Cykl spawania max. prądem 40% 45% 45% 45% 45% 45% 25% 25% 40% 45% 45% 40% 45% 45% Sieciowy prąd/pobór mocy 60% 16A/3,6kVA 16A/3,6kVA 20A/4,7kVA 17,4A/4kVA 19A/4,3kVA 19A/4,3kVA 19A/4,3kVA 19A/4,3kVA 16A/3,6kVA 16A/3,6kVA 20A/4,7kVA 16A/3,6kVA 16A/3,6kVA 20A/4,7kVA Napięcie biegu jałowego V Stopień ochrony IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S Szybkozłączka Polecany typ uchwytu spawal. SR 17V SR 17V SR 17 SR 17 SR 26 SR 17 SR 17 SR 26 Wymiary (dł. x sz. x wys.) mm 330x143x x143x x143x x143x x143x x143x x143x x143x x143x x143x x143x x143x x143x x143x245 Waga kg 5,6 5,7 6,2 5,5 5,5 5,5 5,9 5,9 6,1 6,2 6,7 6,6 6,7 7,1 wyposażenie: funkcja HOT START tak tak tak tak tak tak tak tak regulowany regulowany regulowany regulowany regulowany regulowany funkcja ARC FORCE tak tak tak tak tak tak tak tak tak tak tak tak tak tak funkcja ANTI STICK tak tak tak tak tak tak tak tak tak tak tak tak tak tak funkcja V.R.D. tak tak funkcja EASY START tak tak tak tak tak funkcja TIG PULS tak tak tak tak tak tak tak tak funkcja FREKWENCJA PULSACJI tak tak tak tak tak tak tak tak funkcja DOWN SLOPE tak tak tak tak tak tak tak tak funkcja END CURRENT tak tak tak tak tak tak tak tak funkcja AAE tak tak funkcja CYCLE tak tak tak tak tak tak funkcja 4TAKT tak tak tak tak tak tak zawór gazowy tak tak tak tak tak tak pasek do przenoszenia tak tak tak tak tak tak tak tak tak tak tak tak tak tak POLECANE WYPOSAŻENIE DODATKOWE: kable spawalnicze tak tak tak tak tak tak tak tak tak tak tak tak tak tak plast. walizka dla inwertora i wypos. tak tak tak tak tak tak tak tak tak tak tak tak tak tak zdalne sterowanie tak tak tak tak tak tak tak tak tak tak tak tak przyłbice samościemniające tak tak tak tak tak tak tak tak tak tak tak tak tak tak elektrody tak tak tak tak tak tak tak tak tak tak tak tak tak tak uchwyt spawalnicze TIG tak tak tak tak tak tak tak tak tak tak tak tak tak tak 6

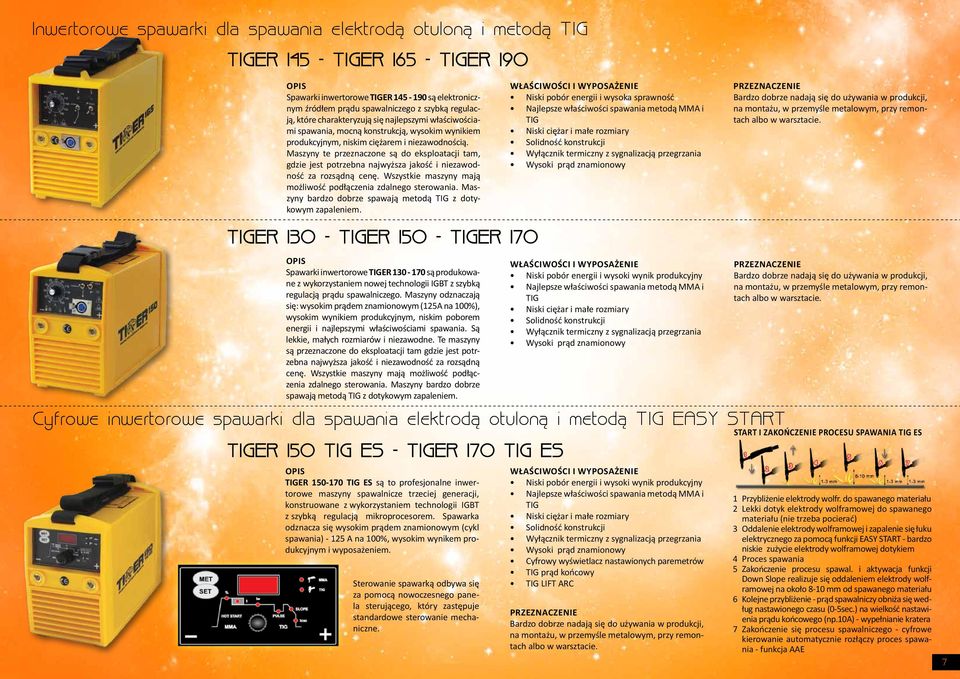

7 Inwertorowe spawarki dla spawania elektrodą otuloną i metodą TIG TIGER 145 TIGER 165 TIGER 190 Spawarki inwertorowe TIGER są elektronicznym źródłem prądu spawalniczego z szybką regulacją, które charakteryzują się najlepszymi właściwościami spawania, mocną konstrukcją, wysokim wynikiem produkcyjnym, niskim ciężarem i niezawodnością. Maszyny te przeznaczone są do eksploatacji tam, gdzie jest potrzebna najwyższa jakość i niezawodność za rozsądną cenę. Wszystkie maszyny mają możliwość podłączenia zdalnego sterowania. Maszyny bardzo dobrze spawają metodą TIG z dotykowym zapaleniem. Właściwości i wyposażenie Niski pobór energii i wysoka sprawność Najlepsze właściwości spawania metodą MMA i TIG Niski ciężar i małe rozmiary Solidność konstrukcji Wyłącznik termiczny z sygnalizacją przegrzania Wysoki prąd znamionowy Bardzo dobrze nadają się do używania w produkcji, na montażu, w przemyśle metalowym, przy remontach albo w warsztacie. TIGER 130 TIGER 150 TIGER 170 Spawarki inwertorowe TIGER są produkowane z wykorzystaniem nowej technologii IGBT z szybką regulacją prądu spawalniczego. Maszyny odznaczają się: wysokim prądem znamionowym (125A na 100%), wysokim wynikiem produkcyjnym, niskim poborem energii i najlepszymi właściwościami spawania. Są lekkie, małych rozmiarów i niezawodne. Te maszyny są przeznaczone do eksploatacji tam gdzie jest potrzebna najwyższa jakość i niezawodność za rozsądną cenę. Wszystkie maszyny mają możliwość podłączenia zdalnego sterowania. Maszyny bardzo dobrze spawają metodą TIG z dotykowym zapaleniem. cyfrowe inwertorowe spawarki dla spawania elektrodą otuloną i metodą TIG easy START TIGER 150 TIG ES TIGER 170 TIG ES TIGER TIG ES są to profesjonalne inwertorowe maszyny spawalnicze trzeciej generacji, konstruowane z wykorzystaniem technologii IGBT z szybką regulacją mikroprocesorem. Spawarka odznacza się wysokim prądem znamionowym (cykl spawania) 125 A na 100%, wysokim wynikem produkcyjnym i wyposażeniem. Sterowanie spawarką odbywa się za pomocą nowoczesnego panela sterującego, który zastępuje standardowe sterowanie mechaniczne. Właściwości i wyposażenie Niski pobór energii i wysoki wynik produkcyjny Najlepsze właściwości spawania metodą MMA i TIG Niski ciężar i małe rozmiary Solidność konstrukcji Wyłącznik termiczny z sygnalizacją przegrzania Wysoki prąd znamionowy Właściwości i wyposażenie Niski pobór energii i wysoki wynik produkcyjny Najlepsze właściwości spawania metodą MMA i TIG Niski ciężar i małe rozmiary Solidność konstrukcji Wyłącznik termiczny z sygnalizacją przegrzania Wysoki prąd znamionowy Cyfrowy wyświetlacz nastawionych paremetrów TIG prąd końcowy TIG LIFT ARC Bardzo dobrze nadają się do używania w produkcji, na montażu, w przemyśle metalowym, przy remontach albo w warsztacie. Bardzo dobrze nadają się do używania w produkcji, na montażu, w przemyśle metalowym, przy remontach albo w warsztacie. Start i zakończenie procesu spawania TIG ES Przybliżenie elektrody wolfr. do spawanego materiału Lekki dotyk elektrody wolframowej do spawanego materiału (nie trzeba pocierać) Oddalenie elektrody wolframowej i zapalenie się łuku elektrycznego za pomocą funkcji EASY START bardzo niskie zużycie elektrody wolframowej dotykiem Proces spawania Zakończenie procesu spawal. i aktywacja funkcji Down Slope realizuje się oddaleniem elektrody wolframowej na około 810 mm od spawanego materiału Kolejne przybliżenie prąd spawalniczy obniża się według nastawionego czasu (05sec.) na wielkość nastawienia prądu końcowego (np.10a) wypełnianie kratera Zakończenie się procesu spawalniczego cyfrowe kierowanie automatycznie rozłączy proces spawania funkcja AAE 7

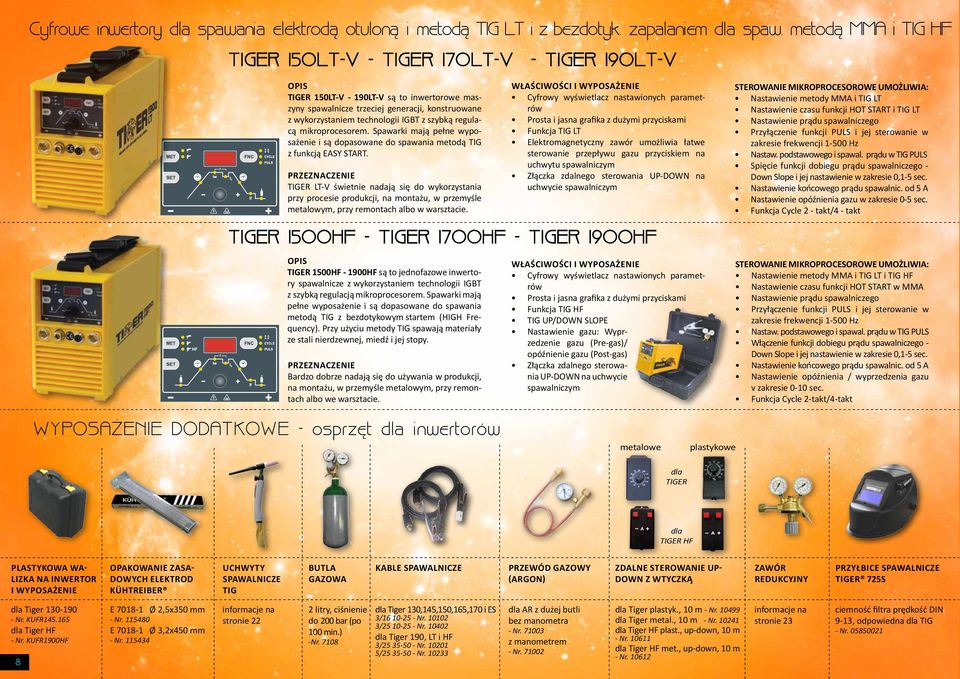

8 Cyfrowe inwertory dla spawania elektrodą otuloną i metodą TIG LT i z bezdotyk. zapalaniem dla spaw. metodą MMA i TIG HF TIGER 150LTV TIGER 170LTV TIGER 190LTV TIGER 150LTV 190LTV są to inwertorowe maszyny spawalnicze trzeciej generacji, konstruowane z wykorzystaniem technologii IGBT z szybką regulacą mikroprocesorem. Spawarki mają pełne wyposażenie i są dopasowane do spawania metodą TIG z funkcją EASY START. TIGER LTV świetnie nadają się do wykorzystania przy procesie produkcji, na montażu, w przemyśle metalowym, przy remontach albo w warsztacie. TIGER 1500HF TIGER 1700HF TIGER 1900HF TIGER 1500HF 1900HF są to jednofazowe inwertory spawalnicze z wykorzystaniem technologii IGBT z szybką regulacją mikroprocesorem. Spawarki mają pełne wyposażenie i są dopasowane do spawania metodą TIG z bezdotykowym startem (HIGH Frequency). Przy użyciu metody TIG spawają materiały ze stali nierdzewnej, miedź i jej stopy. Bardzo dobrze nadają się do używania w produkcji, na montażu, w przemyśle metalowym, przy remontach albo we warsztacie. Właściwości i wyposażenie Cyfrowy wyświetlacz nastawionych parametrów Prosta i jasna grafika z dużymi przyciskami Funkcja TIG LT Elektromagnetyczny zawór umożliwia łatwe sterowanie przepływu gazu przyciskiem na uchwytu spawalniczym Złączka zdalnego sterowania UPDOWN na uchwycie spawalniczym Właściwości i wyposażenie Cyfrowy wyświetlacz nastawionych parametrów Prosta i jasna grafika z dużymi przyciskami Funkcja TIG HF TIG UP/DOWN SLOPE Nastawienie gazu: Wyprzedzenie gazu (Pregas)/ opóźnienie gazu (Postgas) Złączka zdalnego sterowania UPDOWN na uchwycie spawalniczym Sterowanie mikroprocesorowe umożliwia: Nastawienie metody MMA i TIG LT Nastawienie czasu funkcji HOT START i TIG LT Nastawienie prądu spawalniczego Przyłączenie funkcji PULS i jej sterowanie w zakresie frekwencji 1500 Hz Nastaw. podstawowego i spawal. prądu w TIG PULS Spięcie funkcji dobiegu prądu spawalniczego Down Slope i jej nastawienie w zakresie 0,15 sec. Nastawienie końcowego prądu spawalnic. od 5 A Nastawienie opóźnienia gazu w zakresie 05 sec. Funkcja Cycle 2 takt/4 takt Sterowanie mikroprocesorowe umożliwia: Nastawienie metody MMA i TIG LT i TIG HF Nastawienie czasu funkcji HOT START w MMA Nastawienie prądu spawalniczego Przyłączenie funkcji PULS i jej sterowanie w zakresie frekwencji 1500 Hz Nastaw. podstawowego i spawal. prądu w TIG PULS Włączenie funkcji dobiegu prądu spawalniczego Down Slope i jej nastawienie w zakresie 0,15 sec. Nastawienie końcowego prądu spawalnic. od 5 A Nastawienie opóźnienia / wyprzedzenia gazu v zakresie 010 sec. Funkcja Cycle 2takt/4takt WYPOSAŻENIE DODATKOWE osprzęt dla inwertorów metalowe plastykowe dla TIGER dla TIGER HF plastykowa walizka Na inwertor i wyposażenie OPAKOWANIE ZASA DOWYCH ELEKTROD kühtreiber uchwyty spawalnicze tig BUTLA GAZOWA kable spawalnicze PRZEWÓD GAZOWY (ARGON) ZDALNE STEROWANIE UP DOWN Z WTYCZKĄ zawór redukcyjny PRZYŁBICE SPAWALNICZE TIGER 725S dla Tiger Nr. KUFR dla Tiger HF Nr. KUFR1900HF 8 E Ø 2,5x350 mm Nr E Ø 3,2x450 mm Nr informacje na stronie 22 2 litry, ciśnienie do 200 bar (po 100 min.) Nr dla Tiger 130,145,150,165,170 i ES 3/ Nr / Nr dla Tiger 190, LT i HF 3/ Nr / Nr dla AR z dużej butli bez manometra Nr z manometrem Nr dla Tiger plastyk., 10 m Nr dla Tiger metal., 10 m Nr dla Tiger HF plast., updown, 10 m Nr dla Tiger HF met., updown, 10 m Nr informacje na stronie 23 ciemność filtra prędkość DIN 913, odpowiedna dla TIG Nr

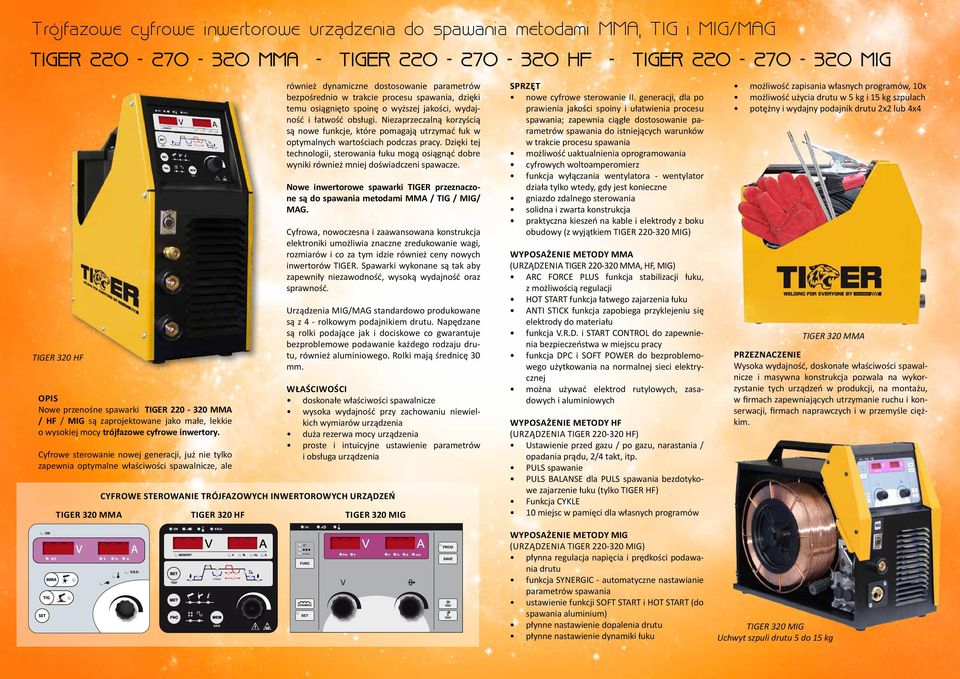

9 Trójfazowe cyfrowe inwertorowe urządzenia do spawania metodami MMA, TIG i MIG/MAG TIGER MMA TIGER HF TIGER MIG TIGER 320 HF Nowe przenośne spawarki TIGER MMA / HF / MIG są zaprojektowane jako małe, lekkie o wysokiej mocy trójfazowe cyfrowe inwertory. Cyfrowe sterowanie nowej generacji, już nie tylko zapewnia optymalne właściwości spawalnicze, ale TIGER 320 MMA TIGER 320 HF również dynamiczne dostosowanie parametrów bezpośrednio w trakcie procesu spawania, dzięki temu osiągnięto spoinę o wyższej jakości, wydajność i łatwość obsługi. Niezaprzeczalną korzyścią są nowe funkcje, które pomagają utrzymać łuk w optymalnych wartościach podczas pracy. Dzięki tej technologii, sterowania łuku mogą osiągnąć dobre wyniki również mniej doświadczeni spawacze. Nowe inwertorowe spawarki TIGER przeznaczone są do spawania metodami MMA / TIG / MIG/ MAG. Cyfrowa, nowoczesna i zaawansowana konstrukcja elektroniki umożliwia znaczne zredukowanie wagi, rozmiarów i co za tym idzie również ceny nowych inwertorów TIGER. Spawarki wykonane są tak aby zapewniły niezawodność, wysoką wydajność oraz sprawność. Urządzenia MIG/MAG standardowo produkowane są z 4 rolkowym podajnikiem drutu. Napędzane są rolki podające jak i dociskowe co gwarantuje bezproblemowe podawanie każdego rodzaju drutu, również aluminiowego. Rolki mają średnicę 30 mm. Właściwości doskonałe właściwości spawalnicze wysoka wydajność przy zachowaniu niewielkich wymiarów urządzenia duża rezerwa mocy urządzenia proste i intuicyjne ustawienie parametrów i obsługa urządzenia CYFROWE STEROWANIE TRÓJFAZOWYCH INWERTOROWYCH URZĄDZEŃ TIGER 320 MIG Sprzęt nowe cyfrowe sterowanie II. generacji, dla po prawienia jakości spoiny i ułatwienia procesu spawania; zapewnia ciągłe dostosowanie parametrów spawania do istniejących warunków w trakcie procesu spawania możliwość uaktualnienia oprogramowania cyfrowych woltoamperomierz funkcja wyłączania wentylatora wentylator działa tylko wtedy, gdy jest konieczne gniazdo zdalnego sterowania solidna i zwarta konstrukcja praktyczna kieszeń na kable i elektrody z boku obudowy (z wyjątkiem TIGER MIG) Wyposażenie metody MMA (URZĄDZENIA TIGER MMA, HF, MIG) ARC FORCE PLUS funkcja stabilizacji łuku, z możliwością regulacji HOT START funkcja łatwego zajarzenia łuku ANTI STICK funkcja zapobiega przyklejeniu się elektrody do materiału funkcja V.R.D. i START CONTROL do zapewnienia bezpieczeństwa w miejscu pracy funkcja DPC i SOFT POWER do bezproblemowego użytkowania na normalnej sieci elektrycznej można używać elektrod rutylowych, zasadowych i aluminiowych Wyposażenie metody HF (URZĄDZENIA TIGER HF) Ustawienie przed gazu / po gazu, narastania / opadania prądu, 2/4 takt, itp. PULS spawanie PULS BALANSE dla PULS spawania bezdotykowe zajarzenie łuku (tylko TIGER HF) Funkcja CYKLE 10 miejsc w pamięci dla własnych programów możliwość zapisania własnych programów, 10x możliwość użycia drutu w 5 kg i 15 kg szpulach potężny i wydajny podajnik drutu 2x2 lub 4x4 TIGER 320 MMA Wysoka wydajność, doskonałe właściwości spawalnicze i masywna konstrukcja pozwala na wykorzystanie tych urządzeń w produkcji, na montażu, w firmach zapewniających utrzymanie ruchu i konserwacji, firmach naprawczych i w przemyśle ciężkim. CYCLE CYCLE CYCLE VV V Wyposażenie metody MIG (URZĄDZENIA TIGER MIG) płynna regulacja napięcia i prędkości podawania drutu funkcja automatyczne nastawianie parametrów spawania ustawienie funkcji SOFT START i HOT START (do spawania aluminium) płynne nastawienie dopalenia drutu płynne nastawienie dynamiki łuku TIGER 320 MIG Uchwyt szpuli drutu 5 do 15 kg 9

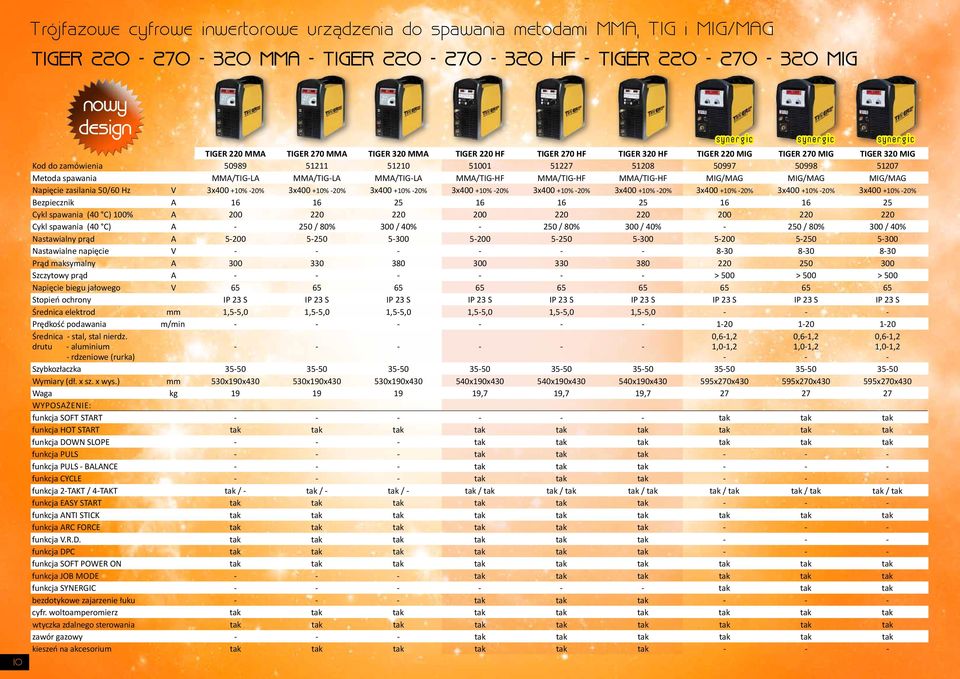

10 Trójfazowe cyfrowe inwertorowe urządzenia do spawania metodami MMA, TIG i MIG/MAG TIGER MMA TIGER HF TIGER MIG 10 nowy design TIGER 220 MMA TIGER 270 MMA TIGER 320 MMA TIGER 220 HF TIGER 270 HF TIGER 320 HF TIGER 220 MIG TIGER 270 MIG TIGER 320 MIG Kod do zamówienia Metoda spawania MMA/TIGLA MMA/TIGLA MMA/TIGLA MMA/TIGHF MMA/TIGHF MMA/TIGHF MIG/MAG MIG/MAG MIG/MAG Napięcie zasilania 50/60 Hz V 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% 3x % 20% Bezpiecznik A Cykl spawania (40 C) 100% A Cykl spawania (40 C) A 250 / 80% 300 / 40% 250 / 80% 300 / 40% 250 / 80% 300 / 40% Nastawialny prąd A Nastawialne napięcie V Prąd maksymalny A Szczytowy prąd A > 500 > 500 > 500 Napięcie biegu jałowego V Stopień ochrony IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S IP 23 S Średnica elektrod mm 1,55,0 1,55,0 1,55,0 1,55,0 1,55,0 1,55,0 Prędkość podawania m/min Średnica stal, stal nierdz. 0,61,2 0,61,2 0,61,2 drutu aluminium rdzeniowe (rurka) 1,01,2 1,01,2 1,01,2 Szybkozłaczka Wymiary (dł. x sz. x wys.) mm 530x190x x190x x190x x190x x190x x190x x270x x270x x270x430 Waga kg ,7 19,7 19, Wyposażenie: funkcja SOFT START tak tak tak funkcja HOT START tak tak tak tak tak tak tak tak tak funkcja DOWN SLOPE tak tak tak tak tak tak funkcja PULS tak tak tak funkcja PULS BALANCE tak tak tak funkcja CYCLE tak tak tak funkcja 2TAKT / 4TAKT tak / tak / tak / tak / tak tak / tak tak / tak tak / tak tak / tak tak / tak funkcja EASY START tak tak tak tak tak tak funkcja ANTI STICK tak tak tak tak tak tak tak tak tak funkcja ARC FORCE tak tak tak tak tak tak funkcja V.R.D. tak tak tak tak tak tak funkcja DPC tak tak tak tak tak tak funkcja SOFT POWER ON tak tak tak tak tak tak tak tak tak funkcja JOB MODE tak tak tak tak tak tak funkcja tak tak tak bezdotykowe zajarzenie łuku tak tak tak cyfr. woltoamperomierz tak tak tak tak tak tak tak tak tak wtyczka zdalnego sterowania tak tak tak tak tak tak tak tak tak zawór gazowy tak tak tak tak tak tak kieszeń na akcesorium tak tak tak tak tak tak synergic synergic synergic

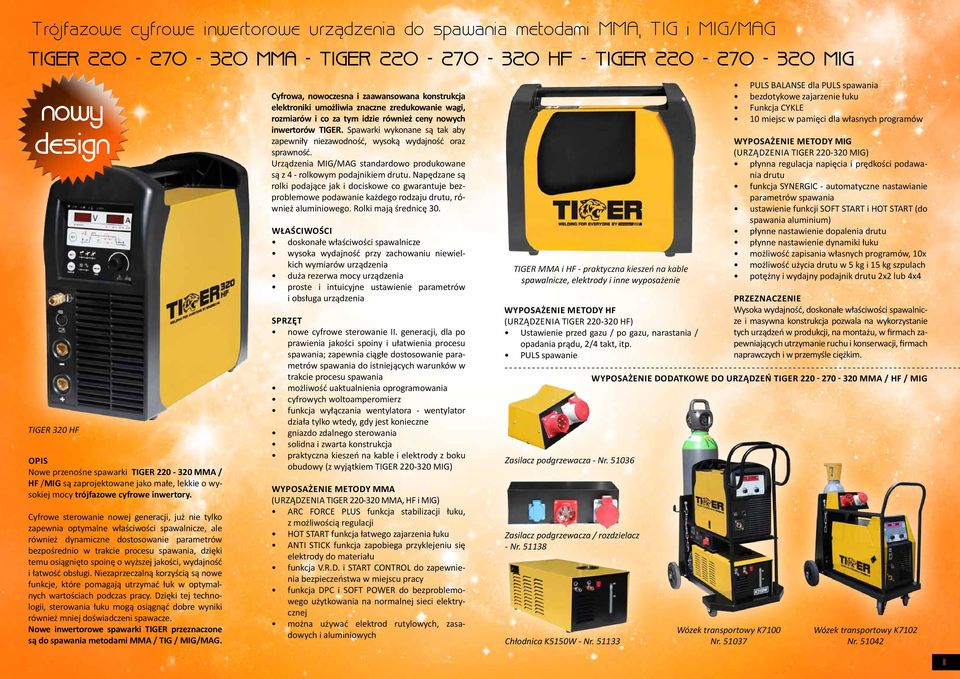

11 Trójfazowe cyfrowe inwertorowe urządzenia do spawania metodami MMA, TIG i MIG/MAG TIGER MMA TIGER HF TIGER MIG nowy design TIGER 320 HF Nowe przenośne spawarki TIGER MMA / HF /MIG są zaprojektowane jako małe, lekkie o wysokiej mocy trójfazowe cyfrowe inwertory. Cyfrowe sterowanie nowej generacji, już nie tylko zapewnia optymalne właściwości spawalnicze, ale również dynamiczne dostosowanie parametrów bezpośrednio w trakcie procesu spawania, dzięki temu osiągnięto spoinę o wyższej jakości, wydajność i łatwość obsługi. Niezaprzeczalną korzyścią są nowe funkcje, które pomagają utrzymać łuk w optymalnych wartościach podczas pracy. Dzięki tej technologii, sterowania łuku mogą osiągnąć dobre wyniki również mniej doświadczeni spawacze. Nowe inwertorowe spawarki TIGER przeznaczone są do spawania metodami MMA / TIG / MIG/MAG. Cyfrowa, nowoczesna i zaawansowana konstrukcja elektroniki umożliwia znaczne zredukowanie wagi, rozmiarów i co za tym idzie również ceny nowych inwertorów TIGER. Spawarki wykonane są tak aby zapewniły niezawodność, wysoką wydajność oraz sprawność. Urządzenia MIG/MAG standardowo produkowane są z 4 rolkowym podajnikiem drutu. Napędzane są rolki podające jak i dociskowe co gwarantuje bezproblemowe podawanie każdego rodzaju drutu, również aluminiowego. Rolki mają średnicę 30. Właściwości doskonałe właściwości spawalnicze wysoka wydajność przy zachowaniu niewielkich wymiarów urządzenia duża rezerwa mocy urządzenia proste i intuicyjne ustawienie parametrów i obsługa urządzenia Sprzęt nowe cyfrowe sterowanie II. generacji, dla po prawienia jakości spoiny i ułatwienia procesu spawania; zapewnia ciągłe dostosowanie parametrów spawania do istniejących warunków w trakcie procesu spawania możliwość uaktualnienia oprogramowania cyfrowych woltoamperomierz funkcja wyłączania wentylatora wentylator działa tylko wtedy, gdy jest konieczne gniazdo zdalnego sterowania solidna i zwarta konstrukcja praktyczna kieszeń na kable i elektrody z boku obudowy (z wyjątkiem TIGER MIG) WYPOSAŻENIE metody MMA (URZĄDZENIA TIGER MMA, HF i MIG) ARC FORCE PLUS funkcja stabilizacji łuku, z możliwością regulacji HOT START funkcja łatwego zajarzenia łuku ANTI STICK funkcja zapobiega przyklejeniu się elektrody do materiału funkcja V.R.D. i START CONTROL do zapewnienia bezpieczeństwa w miejscu pracy funkcja DPC i SOFT POWER do bezproblemowego użytkowania na normalnej sieci elektrycznej można używać elektrod rutylowych, zasadowych i aluminiowych TIGER MMA i HF praktyczna kieszeń na kable spawalnicze, elektrody i inne wyposażenie Wyposażenie metody HF (URZĄDZENIA TIGER HF) Ustawienie przed gazu / po gazu, narastania / opadania prądu, 2/4 takt, itp. PULS spawanie Zasilacz podgrzewacza Nr Zasilacz podgrzewacza / rozdzielacz Nr Chłodnica K5150W Nr PULS BALANSE dla PULS spawania bezdotykowe zajarzenie łuku Funkcja CYKLE 10 miejsc w pamięci dla własnych programów Wyposażenie metody MIG (URZĄDZENIA TIGER MIG) płynna regulacja napięcia i prędkości podawania drutu funkcja automatyczne nastawianie parametrów spawania ustawienie funkcji SOFT START i HOT START (do spawania aluminium) płynne nastawienie dopalenia drutu płynne nastawienie dynamiki łuku możliwość zapisania własnych programów, 10x możliwość użycia drutu w 5 kg i 15 kg szpulach potężny i wydajny podajnik drutu 2x2 lub 4x4 Wysoka wydajność, doskonałe właściwości spawalnicze i masywna konstrukcja pozwala na wykorzystanie tych urządzeń w produkcji, na montażu, w firmach zapewniających utrzymanie ruchu i konserwacji, firmach naprawczych i w przemyśle ciężkim. WYPOSAŻENIE DODATKOWE DO URZĄDZEŃ TIGER MMA / HF / MIG Wózek transportowy K7100 Nr Wózek transportowy K7102 Nr

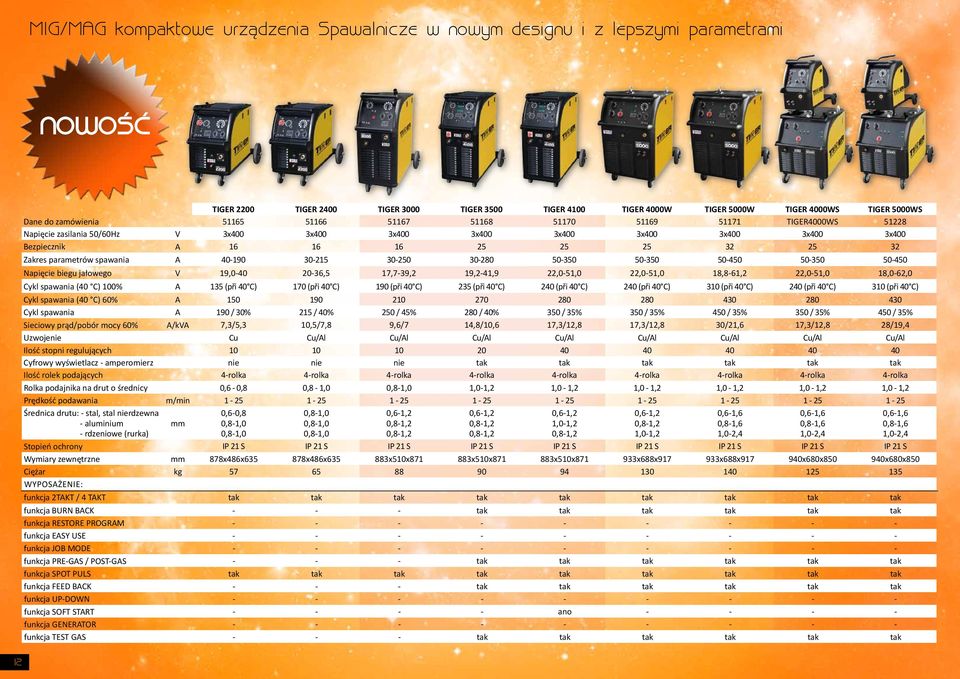

12 MIG/MAG kompaktowe urządzenia Spawalnicze w nowym designu i z lepszymi parametrami nowoœæ TIGER 2200 TIGER 2400 TIGER 3000 TIGER 3500 TIGER 4100 TIGER 4000W TIGER 5000W TIGER 4000WS TIGER 5000WS Dane do zamówienia TIGER4000WS Napięcie zasilania 50/60Hz V 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 Bezpiecznik A Zakres parametrów spawania A Napięcie biegu jałowego V 19, ,5 17,739,2 19,241,9 22,051,0 22,051,0 18,861,2 22,051,0 18,062,0 Cykl spawania (40 C) 100% A 135 (při 40 C) 170 (při 40 C) 190 (při 40 C) 235 (při 40 C) 240 (při 40 C) 240 (při 40 C) 310 (při 40 C) 240 (při 40 C) 310 (při 40 C) Cykl spawania (40 C) 60% A Cykl spawania A 190 / 30% 215 / 40% 250 / 45% 280 / 40% 350 / 35% 350 / 35% 450 / 35% 350 / 35% 450 / 35% Sieciowy prąd/pobór mocy 60% A/kVA 7,3/5,3 10,5/7,8 9,6/7 14,8/10,6 17,3/12,8 17,3/12,8 30/21,6 17,3/12,8 28/19,4 Uzwojenie Cu Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Cu/Al Ilość stopni regulujących Cyfrowy wyświetlacz amperomierz nie nie nie tak tak tak tak tak tak Ilość rolek podających 4rolka 4rolka 4rolka 4rolka 4rolka 4rolka 4rolka 4rolka 4rolka Rolka podajnika na drut o średnicy 0,6 0,8 0,8 1,0 0,81,0 1,01,2 1,0 1,2 1,0 1,2 1,0 1,2 1,0 1,2 1,0 1,2 Prędkość podawania m/min Średnica drutu: stal, stal nierdzewna aluminium rdzeniowe (rurka) mm 0,60,8 0,81,0 0,81,0 0,81,0 0,81,0 0,81,0 0,61,2 0,81,2 0,81,2 0,61,2 0,81,2 0,81,2 Stopień ochrony IP 21 S IP 21 S IP 21 S IP 21 S IP 21 S IP 21 S IP 21 S IP 21 S IP 21 S Wymiary zewnętrzne mm 878x486x x486x x510x x510x x510x x688x x688x x680x x680x850 Ciężar kg Wyposażenie: funkcja 2TAKT / 4 TAKT tak tak tak tak tak tak tak tak tak funkcja BURN BACK tak tak tak tak tak tak funkcja RESTORE PROGRAM funkcja EASY USE funkcja JOB MODE funkcja PREGAS / POSTGAS tak tak tak tak tak tak funkcja SPOT PULS tak tak tak tak tak tak tak tak tak funkcja FEED BACK tak tak tak tak tak tak funkcja UPDOWN funkcja SOFT START ano funkcja GENERATOR funkcja TEST GAS tak tak tak tak tak tak 0,61,2 1,01,2 0,81,2 0,61,2 0,81,2 1,01,2 0,61,6 0,81,6 1,02,4 0,61,6 0,81,6 1,02,4 0,61,6 0,81,6 1,02,4 12

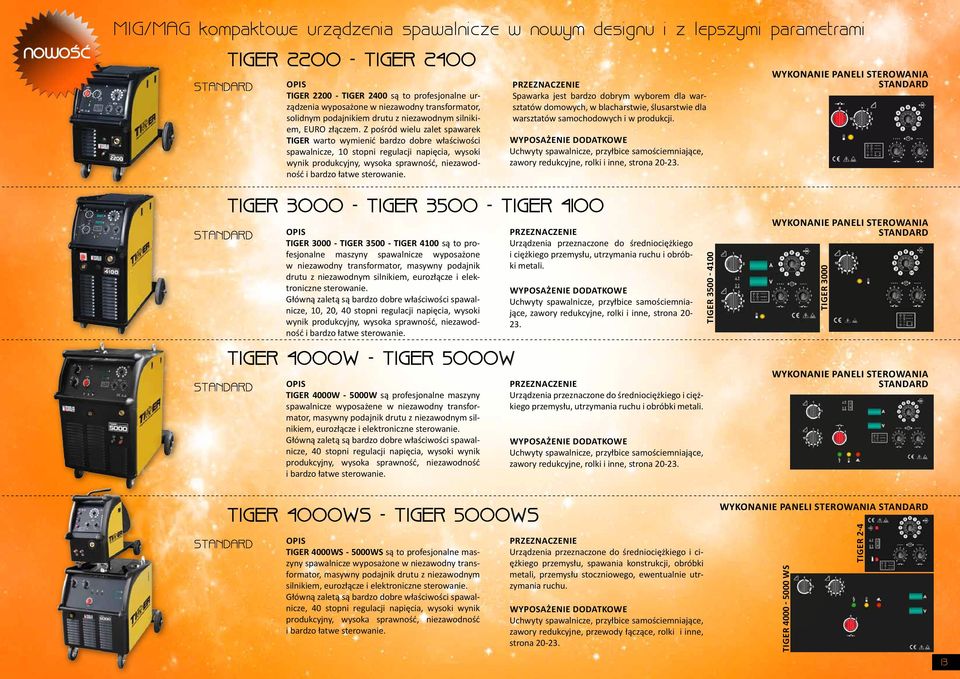

13 nowoœæ MIG/MAG kompaktowe urządzenia spawalnicze w nowym designu i z lepszymi parametrami TIGER 2200 TIGER 2400 TIGER 2200 TIGER 2400 są to profesjonalne urządzenia wyposażone w niezawodny transformator, solidnym podajnikiem drutu z niezawodnym silnikiem, EURO złączem. Z pośród wielu zalet spawarek TIGER warto wymienić bardzo dobre właściwości spawalnicze, 10 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka sprawność, niezawodność i bardzo łatwe sterowanie. Spawarka jest bardzo dobrym wyborem dla warsztatów domowych, w blacharstwie, ślusarstwie dla warsztatów samochodowych i w produkcji. WYPOSAŻENIE DODATKOWE Uchwyty spawalnicze, przyłbice samościemniające, zawory redukcyjne, rolki i inne, strona WYKONANIE PANELI STEROWANIA TIGER 3000 TIGER 3500 TIGER 4100 TIGER 3000 TIGER 3500 TIGER 4100 są to profesjonalne maszyny spawalnicze wyposażone w niezawodny transformator, masywny podajnik drutu z niezawodnym silnikiem, eurozłącze i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze, 10, 20, 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka sprawność, niezawodność i bardzo łatwe sterowanie. TIGER 4000W TIGER 5000W TIGER 4000W 5000W są profesjonalne maszyny spawalnicze wyposażene w niezawodny transformator, masywny podajnik drutu z niezawodnym silnikiem, eurozłącze i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze, 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka sprawność, niezawodność i bardzo łatwe sterowanie. Urządzenia przeznaczone do średniociężkiego i ciężkiego przemysłu, utrzymania ruchu i obróbki metali. WYPOSAŻENIE DODATKOWE Uchwyty spawalnicze, przyłbice samościemniające, zawory redukcyjne, rolki i inne, strona Urządzenia przeznaczone do średniociężkiego i ciężkiego przemysłu, utrzymania ruchu i obróbki metali. WYPOSAŻENIE DODATKOWE Uchwyty spawalnicze, przyłbice samościemniające, zawory redukcyjne, rolki i inne, strona TIGER WYKONANIE PANELI STEROWANIA TIGER 3000 WYKONANIE PANELI STEROWANIA TIGER 4000WS TIGER 5000WS TIGER 4000WS 5000WS są to profesjonalne maszyny spawalnicze wyposażone w niezawodny transformator, masywny podajnik drutu z niezawodnym silnikiem, eurozłącze i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze, 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka sprawność, niezawodność i bardzo łatwe sterowanie. Urządzenia przeznaczone do średniociężkiego i ciężkiego przemysłu, spawania konstrukcji, obróbki metali, przemysłu stoczniowego, ewentualnie utrzymania ruchu. WYPOSAŻENIE DODATKOWE Uchwyty spawalnicze, przyłbice samościemniające, zawory redukcyjne, przewody łączące, rolki i inne, strona WYKONANIE PANELI STEROWANIA TIGER ws TIGER 24 13

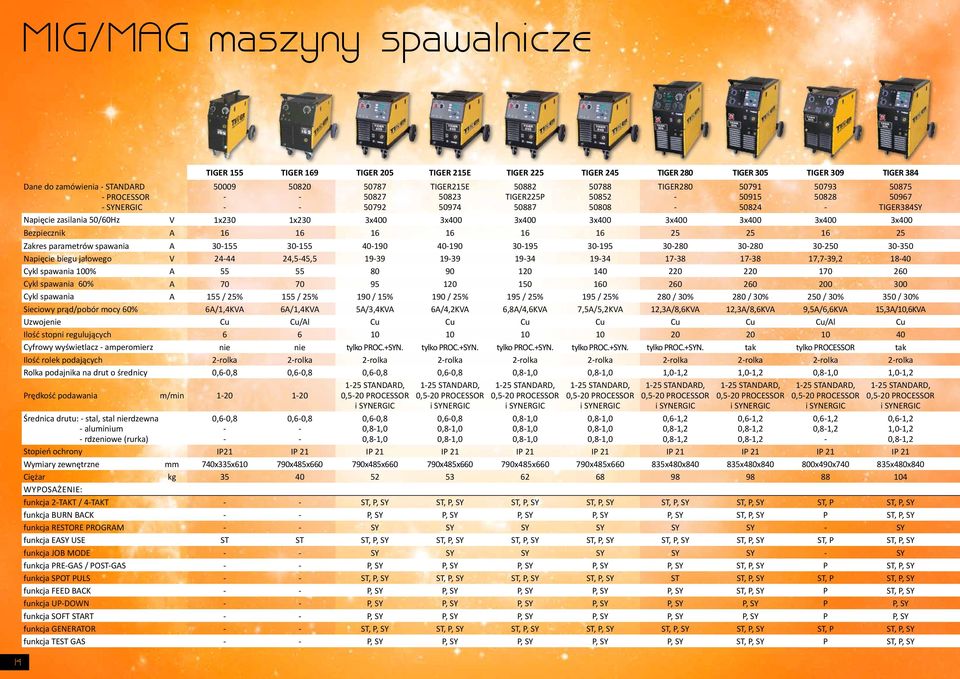

14 MIG/MAG maszyny spawalnicze 14 Dane do zamówienia PROCESSOR TIGER 155 TIGER 169 TIGER 205 TIGER 215E TIGER 225 TIGER 245 TIGER 280 TIGER 305 TIGER 309 TIGER TIGER215E TIGER225P TIGER TIGER384SY Napięcie zasilania 50/60Hz V 1x230 1x230 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 Bezpiecznik A Zakres parametrów spawania A Napięcie biegu jałowego V ,545, ,739, Cykl spawania 100% A Cykl spawania 60% A Cykl spawania A 155 / 25% 155 / 25% 190 / 15% 190 / 25% 195 / 25% 195 / 25% 280 / 30% 280 / 30% 250 / 30% 350 / 30% Sieciowy prąd/pobór mocy 60% 6A/1,4KVA 6A/1,4KVA 5A/3,4KVA 6A/4,2KVA 6,8A/4,6KVA 7,5A/5,2KVA 12,3A/8,6KVA 12,3A/8,6KVA 9,5A/6,6KVA 15,3A/10,6KVA Uzwojenie Cu Cu/Al Cu Cu Cu Cu Cu Cu Cu/Al Cu Ilość stopni regulujących Cyfrowy wyświetlacz amperomierz nie nie tylko PROC.+SYN. tylko PROC.+SYN. tylko PROC.+SYN. tylko PROC.+SYN. tylko PROC.+SYN. tak tylko PROCESSOR tak Ilość rolek podających 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka 2rolka Rolka podajnika na drut o średnicy 0,60,8 0,60,8 0,60,8 0,60,8 0,81,0 0,81,0 1,01,2 1,01,2 0,81,0 1,01,2 Prędkość podawania m/min Średnica drutu: stal, stal nierdzewna aluminium rdzeniowe (rurka) 0,60,8 0,60,8 125, 0,520 PROCESSOR i 0,60,8 0,81,0 0,81,0 125, 0,520 PROCESSOR i 0,60,8 0,81,0 0,81,0 125, 0,520 PROCESSOR i 0,81,0 0,81,0 0,81,0 125, 0,520 PROCESSOR i 0,81,0 0,81,0 0,81,0 125, 0,520 PROCESSOR i 0,61,2 0,81,2 0,81,2 125, 0,520 PROCESSOR i 0,61,2 0,81,2 0,81,2 125, 0,520 PROCESSOR i 0,61,2 0,81,2 125, 0,520 PROCESSOR i Stopień ochrony IP21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 Wymiary zewnętrzne mm 740x335x x485x x485x x485x x485x x485x x480x x480x x490x x480x840 Ciężar kg Wyposażenie: funkcja 2TAKT / 4TAKT ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P ST, P, SY funkcja BURN BACK P, SY P, SY P, SY P, SY P, SY ST, P, SY P ST, P, SY funkcja RESTORE PROGRAM SY SY SY SY SY SY SY funkcja EASY USE ST ST ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P ST, P, SY funkcja JOB MODE SY SY SY SY SY SY SY funkcja PREGAS / POSTGAS P, SY P, SY P, SY P, SY P, SY ST, P, SY P ST, P, SY funkcja SPOT PULS ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST ST, P, SY ST, P ST, P, SY funkcja FEED BACK P, SY P, SY P, SY P, SY P, SY ST, P, SY P ST, P, SY funkcja UPDOWN P, SY P, SY P, SY P, SY P, SY P, SY P P, SY funkcja SOFT START P, SY P, SY P, SY P, SY P, SY P, SY P P, SY funkcja GENERATOR ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P ST, P, SY funkcja TEST GAS P, SY P, SY P, SY P, SY P, SY ST, P, SY P ST, P, SY 0,61,2 1,01,2 0,81,2

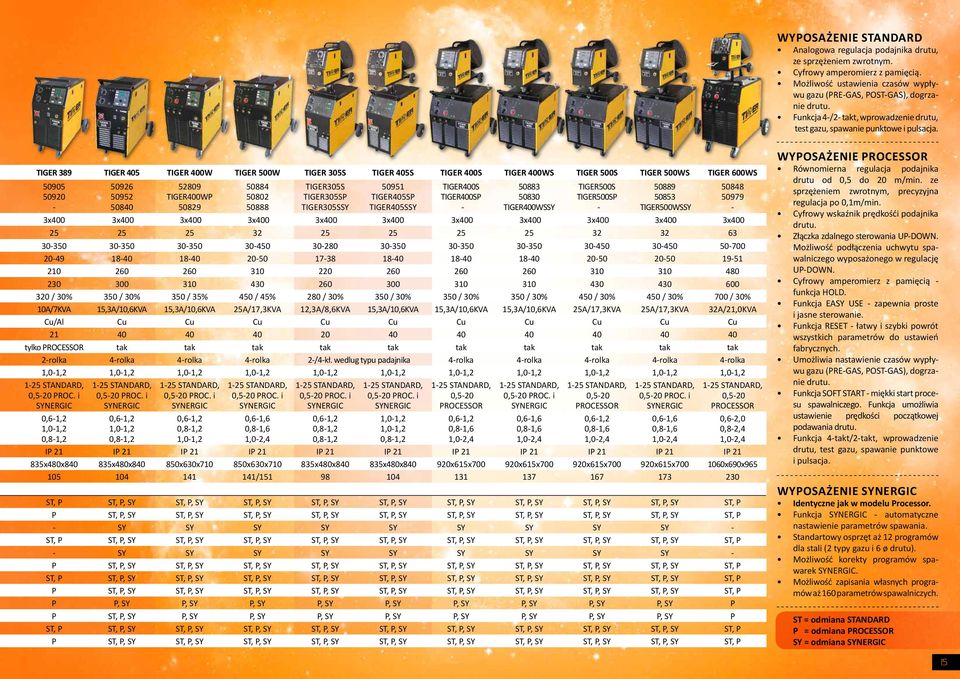

15 Wyposażenie Standard Analogowa regulacja podajnika drutu, ze sprzężeniem zwrotnym. Cyfrowy amperomierz z pamięcią. Możliwość ustawienia czasów wypływu gazu (PREGAS, POSTGAS), dogrzanie drutu. Funkcja 4/2 takt, wprowadzenie drutu, test gazu, spawanie punktowe i pulsacja. TIGER 389 TIGER 405 TIGER 400W TIGER 500W TIGER 305S TIGER 405S TIGER 400S TIGER 400WS TIGER 500S TIGER 500WS TIGER 600WS TIGER400WP TIGER305S TIGER305SP TIGER305SSY TIGER405SP TIGER405SSY TIGER400S TIGER400SP TIGER400WSSY TIGER500S TIGER500SP TIGER500WSSY 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x400 3x / 30% 350 / 30% 350 / 35% 450 / 45% 280 / 30% 350 / 30% 350 / 30% 350 / 30% 450 / 30% 450 / 30% 700 / 30% 10A/7KVA 15,3A/10,6KVA 15,3A/10,6KVA 25A/17,3KVA 12,3A/8,6KVA 15,3A/10,6KVA 15,3A/10,6KVA 15,3A/10,6KVA 25A/17,3KVA 25A/17,3KVA 32A/21,0KVA Cu/Al Cu Cu Cu Cu Cu Cu Cu Cu Cu Cu tylko PROCESSOR tak tak tak tak tak tak tak tak tak tak 2rolka 4rolka 4rolka 4rolka 2/4kł. wedlug typu padajnika 4rolka 4rolka 4rolka 4rolka 4rolka 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 1,01,2 125, 0,520 PROC. i 0,61,2 1,01,2 0,81,2 125, 0,520 PROC. i 0,61,2 1,01,2 0,81,2 125, 0,520 PROC. i 0,61,2 0,81,2 1,01,2 125, 0,520 PROC. i 0,61,6 0,81,6 1,02,4 125, 0,520 PROC. i 0,61,2 0,81,2 0,81,2 125, 0,520 PROC. i 1,01,2 1,01,2 0,81,2 125, 0,520 PROCESSOR 0,61,2 0,81,6 1,02,4 125, 0,520 PROC. i 0,61,6 0,81,6 1,02,4 125, 0,520 PROCESSOR 0,61,2 0,81,6 1,02,4 125, 0,520 PROC. i 0,61,6 0,81,6 1,02, , 0,520 PROCESSOR 0,62,0 0,82,4 1,02,4 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP x480x x480x x630x x630x x480x x480x x615x x615x x615x x615x x690x / ST, P ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P P ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P SY SY SY SY SY SY SY SY SY ST, P ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P SY SY SY SY SY SY SY SY SY P ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P ST, P ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P P ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P P P, SY P, SY P, SY P, SY P, SY P, SY P, SY P, SY P, SY P P ST, P, SY P, SY P, SY P, SY P, SY P, SY P, SY P, SY P, SY P ST, P ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P P ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P, SY ST, P Wyposażenie Processor Równomierna regulacja podajnika drutu od 0,5 do 20 m/min. ze sprzężeniem zwrotnym, precyzyjna regulacja po 0,1m/min. Cyfrowy wskaźnik prędkośći podajnika drutu. Złączka zdalnego sterowania UPDOWN. Możliwość podłączenia uchwytu spawalniczego wyposażonego w regulację UPDOWN. Cyfrowy amperomierz z pamięcią funkcja HOLD. Funkcja EASY USE zapewnia proste i jasne sterowanie. Funkcja RESET łatwy i szybki powrót wszystkich parametrów do ustawień fabrycznych. Umożliwia nastawienie czasów wypływu gazu (PREGAS, POSTGAS), dogrzanie drutu. Funkcja SOFT START miękki start procesu spawalniczego. Funkcja umożliwia ustawienie prędkości początkowej podawania drutu. Funkcja 4takt/2takt, wprowadzenie drutu, test gazu, spawanie punktowe i pulsacja. Wyposażenie Synergic Identyczne jak w modelu Processor. Funkcja automatyczne nastawienie parametrów spawania. Standartowy osprzęt aż 12 programów dla stali (2 typy gazu i 6 ø drutu). Możliwość korekty programów spawarek. Możliwość zapisania własnych programów aż 160 parametrów spawalniczych. ST = odmiana P = odmiana PROCESSOR SY = odmiana 15

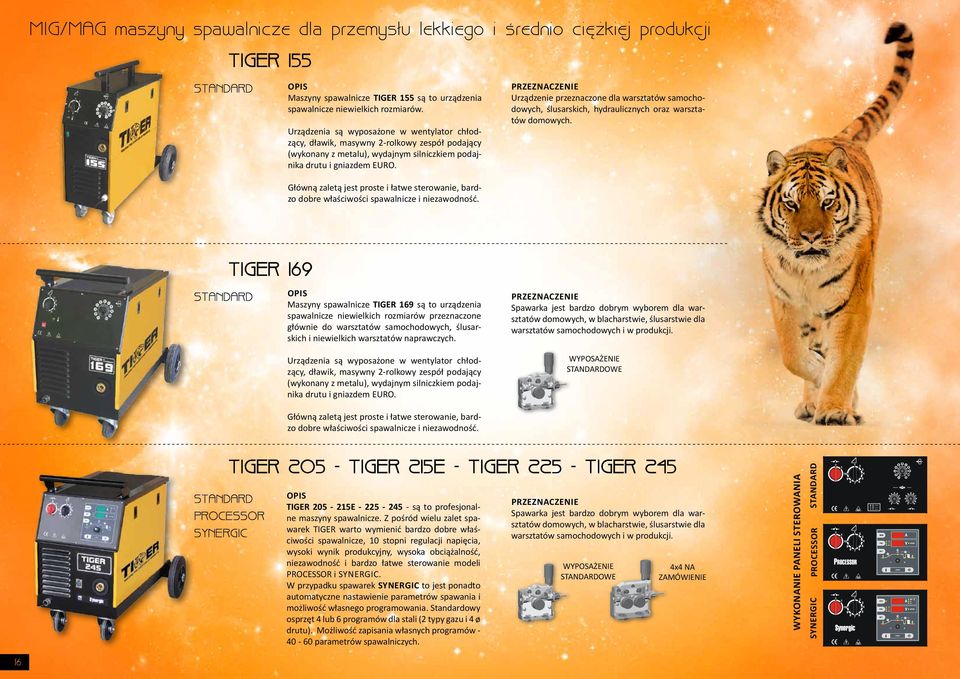

16 MEM ERASE MIG/MAG maszyny spawalnicze dla przemysłu lekkiego i średnio ciężkiej produkcji TIGER 155 Maszyny spawalnicze TIGER 155 są to urządzenia spawalnicze niewielkich rozmiarów. Urządzenia są wyposażone w wentylator chłodzący, dławik, masywny 2rolkowy zespół podający (wykonany z metalu), wydajnym silniczkiem podajnika drutu i gniazdem EURO. Główną zaletą jest proste i łatwe sterowanie, bardzo dobre właściwości spawalnicze i niezawodność. Urządzenie przeznaczone dla warsztatów samochodowych, ślusarskich, hydraulicznych oraz warsztatów domowych. TIGER 169 Maszyny spawalnicze TIGER 169 są to urządzenia spawalnicze niewielkich rozmiarów przeznaczone głównie do warsztatów samochodowych, ślusarskich i niewielkich warsztatów naprawczych. Urządzenia są wyposażone w wentylator chłodzący, dławik, masywny 2rolkowy zespół podający (wykonany z metalu), wydajnym silniczkiem podajnika drutu i gniazdem EURO. Główną zaletą jest proste i łatwe sterowanie, bardzo dobre właściwości spawalnicze i niezawodność. Spawarka jest bardzo dobrym wyborem dla warsztatów domowych, w blacharstwie, ślusarstwie dla warsztatów samochodowych i w produkcji. WYPOSAŻENIE OWE TIGER 205 TIGER 215E TIGER 225 TIGER 245 PROCESSOR TIGER E są to profesjonalne maszyny spawalnicze. Z pośród wielu zalet spawarek TIGER warto wymienić bardzo dobre właściwości spawalnicze, 10 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka obciążalność, niezawodność i bardzo łatwe sterowanie modeli PROCESSOR i Synergic. W przypadku spawarek Synergic to jest ponadto automatyczne nastawienie parametrów spawania i możliwość własnego programowania. Standardowy osprzęt 4 lub 6 programów dla stali (2 typy gazu i 4 ø drutu). Możliwość zapisania własnych programów parametrów spawalniczych. Spawarka jest bardzo dobrym wyborem dla warsztatów domowych, w blacharstwie, ślusarstwie dla warsztatów samochodowych i w produkcji. WYPOSAŻENIE OWE 4x4 NA ZAMÓWIENIE WYKONANIE PANELI STEROWANIA PROCESSOR 16

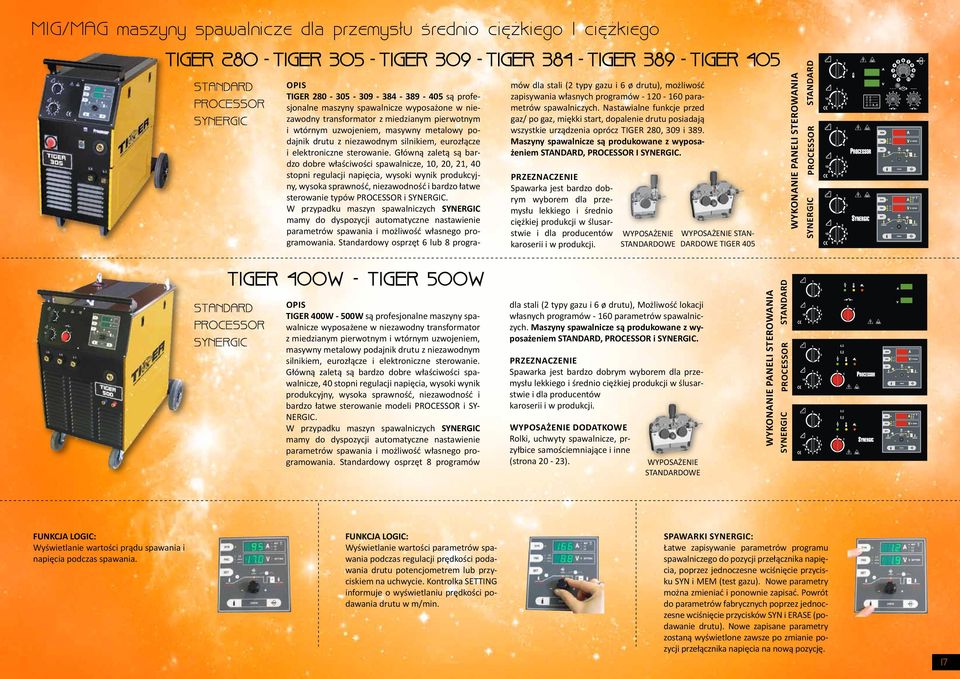

17 MIG/MAG maszyny spawalnicze dla przemysłu średnio ciężkiego I ciężkiego TIGER 280 TIGER 305 TIGER 309 TIGER 384 TIGER 389 TIGER 405 PROCESSOR TIGER są profesjonalne maszyny spawalnicze wyposażone w niezawodny transformator z miedzianym pierwotnym i wtórnym uzwojeniem, masywny metalowy podajnik drutu z niezawodnym silnikiem, eurozłącze i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze, 10, 20, 21, 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka sprawność, niezawodność i bardzo łatwe sterowanie typów PROCESSOR i. W przypadku maszyn spawalniczych mamy do dyspozycji automatyczne nastawienie parametrów spawania i możliwość własnego programowania. Standardowy osprzęt 6 lub 8 programów dla stali (2 typy gazu i 6 ø drutu), możliwość zapisywania własnych programów parametrów spawalniczych. Nastawialne funkcje przed gaz/ po gaz, miękki start, dopalenie drutu posiadają wszystkie urządzenia oprócz TIGER 280, 309 i 389. Maszyny spawalnicze są produkowane z wyposażeniem, PROCESSOR I. Spawarka jest bardzo dobrym wyborem dla przemysłu lekkiego i średnio ciężkiej produkcji w ślusarstwie i dla producentów karoserii i w produkcji. WYPOSAŻENIE OWE WYPOSAŻENIE STAN DARDOWE TIGER 405 WYKONANIE PANELI STEROWANIA PROCESSOR TIGER 400W TIGER 500W PROCESSOR TIGER 400W 500W są profesjonalne maszyny spawalnicze wyposażene w niezawodny transformator z miedzianym pierwotnym i wtórnym uzwojeniem, masywny metalowy podajnik drutu z niezawodnym silnikiem, eurozłącze i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze, 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka sprawność, niezawodność i bardzo łatwe sterowanie modeli PROCESSOR i SY NERGIC. W przypadku maszyn spawalniczych mamy do dyspozycji automatyczne nastawienie parametrów spawania i możliwość własnego programowania. Standardowy osprzęt 8 programów dla stali (2 typy gazu i 6 ø drutu), Możliwość lokacji własnych programów 160 parametrów spawalniczych. Maszyny spawalnicze są produkowane z wyposażeniem, PROCESSOR i. Spawarka jest bardzo dobrym wyborem dla przemysłu lekkiego i średnio ciężkiej produkcji w ślusarstwie i dla producentów karoserii i w produkcji. WYPOSAŻENIE DODATKOWE Rolki, uchwyty spawalnicze, przyłbice samościemniające i inne (strona 20 23). WYPOSAŻENIE OWE WYKONANIE PANELI STEROWANIA PROCESSOR FUNKCJA LOGIC: Wyświetlanie wartości prądu spawania i napięcia podczas spawania. FUNKCJA LOGIC: Wyświetlanie wartości parametrów spawania podczas regulacji prędkości podawania drutu potencjometrem lub przyciskiem na uchwycie. Kontrolka SETTING informuje o wyświetlaniu prędkości podawania drutu w m/min. Spawarki : Łatwe zapisywanie parametrów programu spawalniczego do pozycji przełącznika napięcia, poprzez jednoczesne wciśnięcie przycisku SYN i MEM (test gazu). Nowe parametry można zmieniać i ponownie zapisać. Powrót do parametrów fabrycznych poprzez jednoczesne wciśnięcie przycisków SYN i ERASE (podawanie drutu). Nowe zapisane parametry zostaną wyświetlone zawsze po zmianie pozycji przełącznika napięcia na nową pozycję. 17

18 MIG/MAG maszyny spawalnicze z oddzielnym podajnikiem dla przemysłu ciężkiego TIGER 305S TIGER 405S processor Do calego zestawu maszyny spawalniczej trzeba zamówić kabel (strona 23) do połączenia źródłą i podajnika drutu (strona 19). Są to profesjonalne maszyny spawalnicze wyposażone w niezawodny transformator z miedzianym pierwotnym i wtórnym uzwojeniem, masywny metalowy podajnik drutu z niezawodnym silnikiem, eurozłączke i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze, 20, 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka obciążalność, niezawodność i bardzo łatwe sterowanie modeli PROCESSOR i Synergic. W przypadku spawarek Synergic to jest ponadto automatyczne nastawienie parametrów spawania i możliwość własnego programowania. Maszyny spawalnicze są dostarczane w odmianach, PROCESSOR i. Spawarka jest bardzo dobrym wyborem dla przemysłu średnio ciężkiej, w ślusarstwie, dla producentów karoserii i w przemyśle stoczniowym. Osprzęt dla maszyn spawalniczych z oddzielnym podajnikiem Kable spawalnicze, uchwyty spawalnicze, przyłbice samościemniające i inne, strona WYKONANIE PANELI STEROWANIA żródło proc. + syn. żródło podajnik drutu TIGER 400S/400WS TIGER 500S/500WS TIGER 600WS PROCESSOR Do calego zestawu maszyny spawalniczej trzeba zamówić kabel (strona 23) do połączenia źródłą i podajnika drutu (strona 19). Są to profesjonalne maszyny spawalnicze wyposażone w niezawodny transformator z miedzianym pierwotnym i wtórnym uzwojeniem, masywny metalowy podajnik drutu z niezawodnym silnikiem, eurozłącze i elektroniczne sterowanie. Główną zaletą są bardzo dobre właściwości spawalnicze 40 stopni regulacji napięcia, wysoki wynik produkcyjny, wysoka sprawność, niezawodność i bardzo łatwe sterowanie modeli PROCESSOR i Synergic. Maszyny spawalnicze są dostarczane w odmianach, PROCESSOR i. Spawarka jest bardzo dobrym wyborem dla przemysłu średnio ciężkiego, w ślusarstwie, dla producentów karoserii i w przemyśle stoczniowym. Osprzęt dla maszyn spawalniczych z oddzielnym podajnikiem Kable spawalnicze, uchwyty spawalnicze, przyłbice samościemniające Gusag (wahliwe odsprężyno wane ramię uchwytu spawalniczego) i inne, strona GUSAG wahliwe odsprężynowane ramie uchwytu spawalniczego TIGER 600WS z GUSAGiEM (2 m) WYKONANIE PANELI STEROWANIA żródło proc. + syn. żródło podajnik drutu RODZAJE dostarczanych podajników drutu do spawarek TIGER 305S, TIGER 405S, TIGER 400S/400WS, TIGER 500S/500WS, i TIGER 600WS TIGER 22/4P TIGER 22/4E TIGER 22/4E PROCESSOR Cyfrowe jednostki sterowania Processor ZAPEWNIAJĄ: (maszyny spawalnicze TIGER WS) Bardzo łatwe sterowanie maszyn spawalniczych TI GER z możliwośćą nastawienia wszystkich parametrów spawania dla metody MIG/MAG. Dokładna regulacja prędkośći podawania drutu w m/min po 0,1 m/min ze sprzężeniem zwrotnym. W ten sposób zrobiona regulacja prędkośći podawania drutu daje precyzyjne nastawienie parametrów i tym samym przyczynia się do uzyskania spawu najwyższej jakości. Dwa cyfrowe wyświetlacze wskazują wszystkie ustawione i mierzone dane takie jak prędkość podawania drutu w m/min., czas wypływu gazu (PRE GAS, POSTGAS), SOFT START i dogrzanie drutu. Podczas spawania wszystkie dane (napięcie i prąd spawania) wyświetlane są na wyśwetlaczu i zapisywane są do pamięci z możliwością ponownego wywołania. Wyposażenie znacznie ułatwia nastawianie parametrów spawalniczych. Łatwym ustawieniem średnicy drutu i rodzaju użytego gazu ochronnego obsługa określi typ programu. Następnie wystarczy ustawić odpowiednie napięcie a wybierze najbardziej odpowiednie parametry podajnika drutu. Urządzenia umożliwiają również zapisywanie parametrów spawalniczych i własnych programów. 18

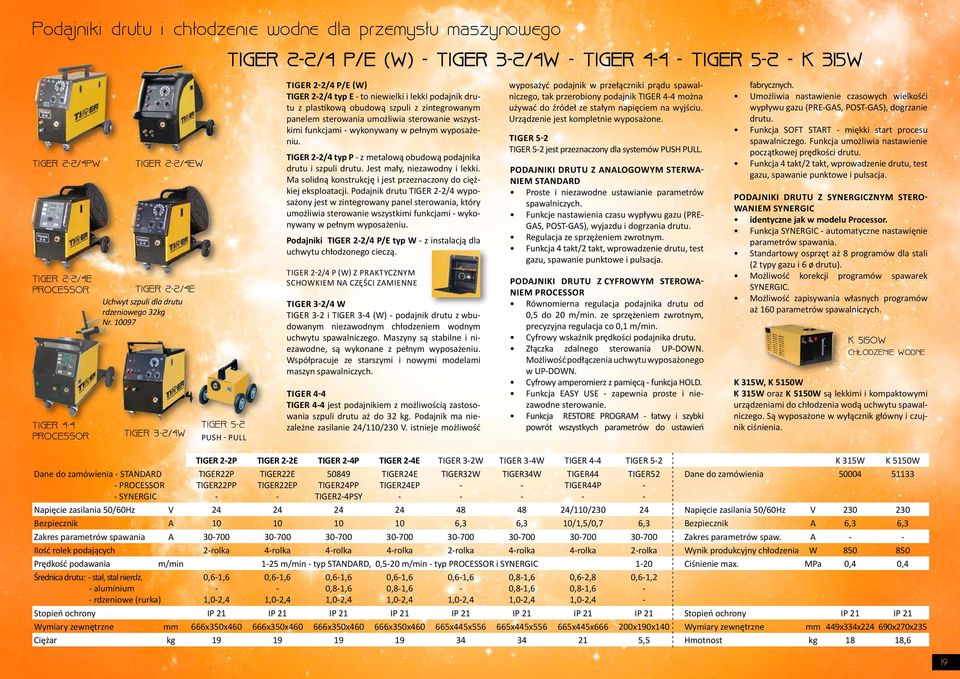

19 Podajniki drutu i chłodzenie wodne dla przemysłu maszynowego TIGER 22/4 P/E (W) TIGER 32/4W TIGER 44 TIGER 52 K 315W TIGER 22/4PW TIGER 22/4E PROCESSOR TIGER 44 PROCESSOR TIGER 22/4EW TIGER 22/4E Uchwyt szpuli dla drutu rdzeniowego 32kg Nr TIGER 32/4W TIGER 52 PUSH PULL TIGER 22/4 P/E (W) TIGER 22/4 typ E to niewielki i lekki podajnik drutu z plastikową obudową szpuli z zintegrowanym panelem sterowania umożliwia sterowanie wszystkimi funkcjami wykonywany w pełnym wyposażeniu. TIGER 22/4 typ P z metalową obudową podajnika drutu i szpuli drutu. Jest mały, niezawodny i lekki. Ma solidną konstrukcję i jest przeznaczony do ciężkiej eksploatacji. Podajnik drutu TIGER 22/4 wyposażony jest w zintegrowany panel sterowania, który umożliwia sterowanie wszystkimi funkcjami wykonywany w pełnym wyposażeniu. Podajniki TIGER 22/4 P/E typ W z instalacją dla uchwytu chłodzonego cieczą. TIGER 22/4 P (W) Z PRAKTYCZNYM SCHOWKIEM NA CZĘŚCI ZAMIENNE TIGER 32/4 W TIGER 32 i TIGER 34 (W) podajnik drutu z wbudowanym niezawodnym chłodzeniem wodnym uchwytu spawalniczego. Maszyny są stabilne i niezawodne, są wykonane z pełnym wyposażeniu. Współpracuje ze starszymi i nowymi modelami maszyn spawalniczych. TIGER 44 TIGER 44 jest podajnikiem z możliwością zastosowania szpuli drutu aż do 32 kg. Podajnik ma niezależne zasilanie 24/110/230 V. istnieje możliwość wyposażyć podajnik w przełączniki prądu spawalniczego, tak przerobiony podajnik TIGER 44 można używać do źródeł ze stałym napięciem na wyjściu. Urządzenie jest kompletnie wyposażone. TIGER 52 TIGER 52 jest przeznaczony dla systemów PUSH PULL. Podajniki drutu z ANALOGOWYM STERWA NIEM Proste i niezawodne ustawianie parametrów spawalniczych. Funkcje nastawienia czasu wypływu gazu (PRE GAS, POSTGAS), wyjazdu i dogrzania drutu. Regulacja ze sprzężeniem zwrotnym. Funkcja 4 takt/2 takt, wprowadzenie drutu, test gazu, spawanie punktowe i pulsacja. Podajniki drutu z cyfrowym sterowaniem PROCESSOR Równomierna regulacja podajnika drutu od 0,5 do 20 m/min. ze sprzężeniem zwrotnym, precyzyjna regulacja co 0,1 m/min. Cyfrowy wskaźnik prędkości podajnika drutu. Złączka zdalnego sterowania UPDOWN. Możliwość podłączenia uchwytu wyposażonego w UPDOWN. Cyfrowy amperomierz z pamięcą funkcja HOLD. Funkcja EASY USE zapewnia proste i niezawodne sterowanie. Funkcja RESTORE PROGRAM łatwy i szybki powrót wszystkych parametrów do ustawień fabrycznych. Umożliwia nastawienie czasowych wielkośći wypływu gazu (PREGAS, POSTGAS), dogrzanie drutu. Funkcja SOFT START miękki start procesu spawalniczego. Funkcja umożliwia nastawienie początkowej prędkości drutu. Funkcja 4 takt/2 takt, wprowadzenie drutu, test gazu, spawanie punktowe i pulsacja. Podajniki drutu z ZNYM sterowaniem synergic identyczne jak w modelu Processor. Funkcja automatyczne nastawięnie parametrów spawania. Standartowy osprzęt aż 8 programów dla stali (2 typy gazu i 6 ø drutu). Możliwość korekcji programów spawarek. Możliwość zapisywania własnych programów aż 160 parametrów spawalniczych. K 5150W Chłodzenie wodne K 315W, K 5150W K 315W oraz K 5150W są lekkimi i kompaktowymi urządzeniami do chłodzenia wodą uchwytu spawalniczego. Są wyposażone w wyłącznik główny i czujnik ciśnienia. Dane do zamówienia PROCESSOR TIGER 22P TIGER 22E TIGER 24P TIGER 24E TIGER 32W TIGER 34W TIGER 44 TIGER 52 K 315W K 5150W TIGER22P TIGER22E TIGER24E TIGER32W TIGER34W TIGER44 TIGER52 Dane do zamówienia TIGER22PP TIGER22EP TIGER24PP TIGER24EP TIGER44P TIGER24PSY Napięcie zasilania 50/60Hz V /110/ Napięcie zasilania 50/60Hz V Bezpiecznik A ,3 6,3 10/1,5/0,7 6,3 Bezpiecznik A 6,3 6,3 Zakres parametrów spawania A Zakres parametrów spaw. A Ilość rolek podających 2rolka 4rolka 4rolka 4rolka 2rolka 4rolka 4rolka 2rolka Wynik produkcyjny chłodzenia W Prędkość podawania m/min 125 m/min typ, 0,520 m/min typ PROCESSOR i 120 Ciśnienie max. MPa 0,4 0,4 Średnica drutu: stal, stal nierdz. aluminium rdzeniowe (rurka) 0,61,6 1,02,4 0,61,6 1,02,4 0,61,6 0,81,6 1,02,4 0,61,6 0,81,6 1,02,4 0,61,6 1,02,4 Stopień ochrony IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 IP 21 Stopień ochrony IP 21 IP 21 Wymiary zewnętrzne mm 666x350x x350x x350x x350x x445x x445x x445x x190x140 Wymiary zewnętrzne mm 449x334x x270x235 Ciężar kg ,5 Hmotnost kg 18 18,6 0,81,6 0,81,6 1,02,4 0,62,8 0,81,6 1,02,4 0,61,2 19

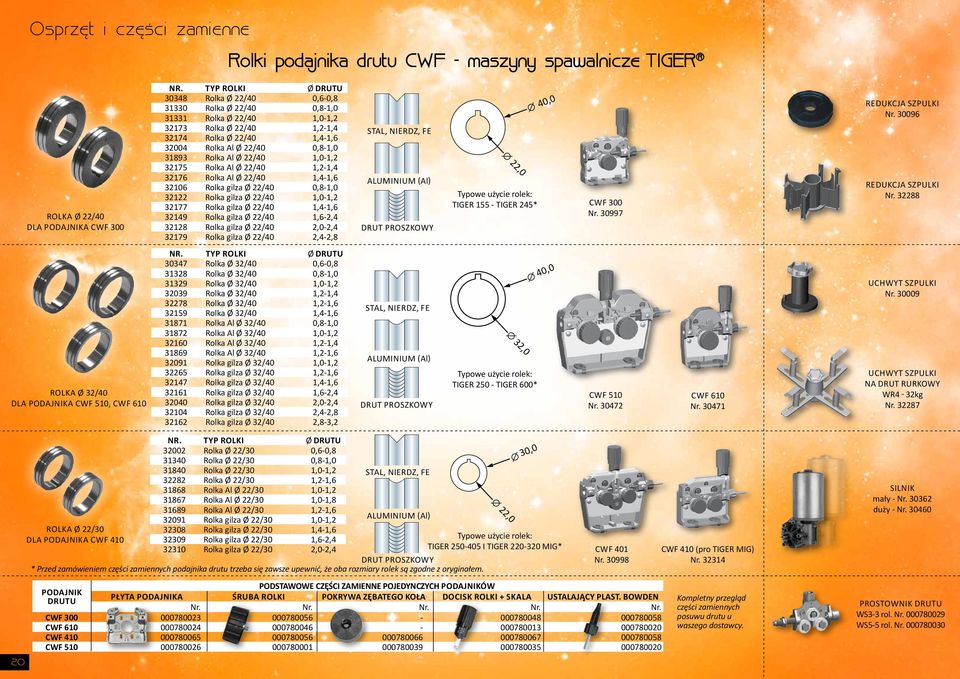

20 Osprzęt i części zamienne Rolki podajnika drutu CWF maszyny spawalnicze TIGER Rolka Ø 22/40 DLA PODAJNIKA cwf 300 NR. TYP ROLKI Ø drutu Rolka Ø 22/40 0,60, Rolka Ø 22/40 0,81, Rolka Ø 22/40 1,01, Rolka Ø 22/40 1,21, Rolka Ø 22/40 1,41, Rolka Al Ø 22/40 0,81, Rolka Al Ø 22/40 1,01, Rolka Al Ø 22/40 1,21, Rolka Al Ø 22/40 1,41, Rolka gilza Ø 22/40 0,81, Rolka gilza Ø 22/40 1,01, Rolka gilza Ø 22/40 1,41, Rolka gilza Ø 22/40 1,62, Rolka gilza Ø 22/40 2,02, Rolka gilza Ø 22/40 2,42,8 STAL, NIERDZ, FE ALUMINIUM (al) DRUT PROSZKOWY 22,0 Typowe użycie rolek: TIGER 155 TIGER 245* 40,0 cwf 300 Nr redukcja szpulki Nr redukcja szpulki Nr Rolka Ø 32/40 DLA PODAJNIKA cwf 510, cwf 610 NR. TYP ROLKI Ø drutu Rolka Ø 32/40 0,60, Rolka Ø 32/40 0,81, Rolka Ø 32/40 1,01, Rolka Ø 32/40 1,21, Rolka Ø 32/40 1,21, Rolka Ø 32/40 1,41, Rolka Al Ø 32/40 0,81, Rolka Al Ø 32/40 1,01, Rolka Al Ø 32/40 1,21, Rolka Al Ø 32/40 1,21, Rolka gilza Ø 32/40 1,01, Rolka gilza Ø 32/40 1,21, Rolka gilza Ø 32/40 1,41, Rolka gilza Ø 32/40 1,62, Rolka gilza Ø 32/40 2,02, Rolka gilza Ø 32/40 2,42, Rolka gilza Ø 32/40 2,83,2 STAL, NIERDZ, FE ALUMINIUM (al) DRUT PROSZKOWY 32,0 Typowe użycie rolek: TIGER 250 TIGER 600* 40,0 cwf 510 Nr cwf 610 Nr uchwyt szpulki Nr uchwyt szpulki NA drut rurkowy wr4 32kg Nr NR. TYP ROLKI Ø drutu Rolka Ø 22/30 0,60, Rolka Ø 22/30 0,81, Rolka Ø 22/30 1,01, Rolka Ø 22/30 1,21,6 STAL, NIERDZ, FE Rolka Al Ø 22/30 1,01, Rolka Al Ø 22/30 1,01, Rolka Al Ø 22/30 1,21, Rolka gilza Ø 22/30 1,01,2 ALUMINIUM (al) Rolka Ø 22/ Rolka gilza Ø 22/30 1,41,6 DLA PODAJNIKA cwf Rolka gilza Ø 22/30 1,62,4 Typowe użycie rolek: Rolka gilza Ø 22/30 2,02,4 TIGER I TIGER MIG* DRUT PROSZKOWY * Przed zamówieniem części zamiennych podajnika drutu trzeba się zawsze upewnić, że oba rozmiary rolek są zgodne z oryginałem. PODAJNIK drutu cwf 401 Nr PODSTAWOWE CZĘŚCI ZAMIENNE POJEDYNCZYCH podajników PŁYTA PODAJNIKA ŚRUBA ROLKI POKRYWA ZĘBATEGO KOŁA DOCISK ROLKI + SKALA USTALAJĄCY PLAST. BOWDEN Nr. Nr. Nr. Nr. Nr. CWF CWF CWF CWF ,0 30,0 CWF 410 (pro TIGER MIG) Nr Kompletny przegląd części zamiennych posuwu drutu u waszego dostawcy. silnik mały Nr duży Nr prostownik drutu WS33 rol. Nr WS55 rol. Nr
