Nigdy jeszcze tak wiele funkcji nie było tak łatwo dostępnych przy spawaniu TIG

Transkrypt

1

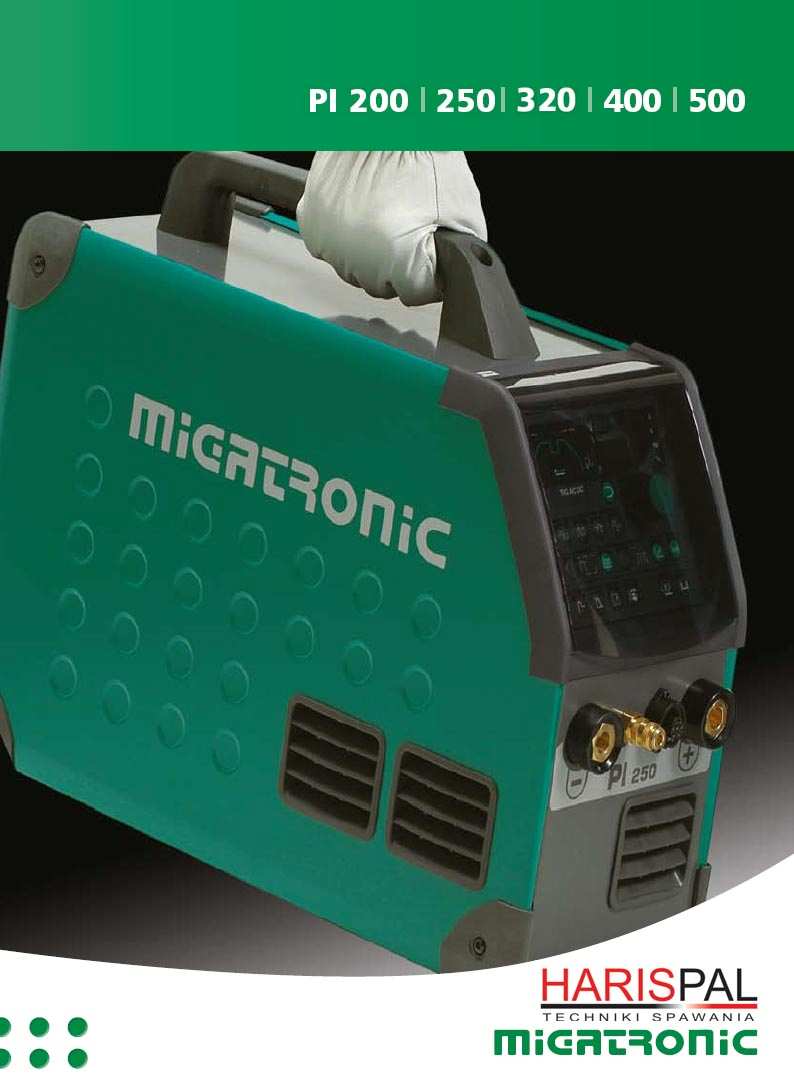

2 Nigdy jeszcze tak wiele funkcji nie było tak łatwo dostępnych przy spawaniu TIG Spawarki inwertorowe 1 Pi firmy MIGATRONIC są to technologicznie zaawansowane i przyjazne dla użytkownika urządzenia spawalnicze spełniające wszystkie wymagania dla spawania TIG i MMA 2. We wszystkich możliwych warunkach. Typoszereg spawarek Pi firmy MIGATRONIC obejmuje jedno- i trójfazowe inwertory spawalnicze o wysokich parametrach wydajnościowych przeznaczone do spawania stali nierdzewnych, aluminium i innych wysokostopowych materiałów. Urządzenia nadają się w równym stopniu do wykonywania prac spawalniczych z wykorzystaniem techniki TIG HP (spawanie prądem o wysokiej częstotliwości i prądem pulsacyjnym, zwanym dalej pulsem 3 ), TIG AC/DC oraz MMA przy produkcji, remontach i montażu. Cztery źródła prądu plus trzy koncepcje sterowania Spawarki Pi200 obejmują jednofazowe urządzenia spawalnicze typu TIG HP i TIG AC/DC oraz trójfazowe urządzenia MMA Spawarki Pi 250 są to trójfazowe urządzenia, które można łączyć z każdą z trzech paneli sterowniczych: TIG HP, TIG AC/DC i MMA. Pi 320,400 to nowa trójfazowa spawarka przeznaczona do zastosowań przemysłowych. Jest to idealne rozwiązanie zarówno do spawania ręcznego jak i przy użyciu robotów. Urządzenie jest dostępne w wersji TIG HP i TIG AC/DC. Pi 500 posiada takie same właściwości i funkcje co Pi400, ale jeszcze większą moc. TIG DC z Synergy PLUS TM MMA w złączu V (TIG DC, TIG AC, MMA DC i MMA AC). Dzięki temu, spawacz może szybko wywołać z pamięci wcześniej wykonane ustawienie, co jest bardzo pomocne przy pracach i aplikacjach powtarzających się. Wersje Pi 400 i Pi 500 są dostarczane wraz z systemem chłodzenia wodnego. Chłodzenie jest opcjonalnym wyposażeniem dla wersji Pi 200 i Pi 250. napędową nowych rozwiązań oferowanych przez MIGATRONIC. Spawarki Pi stanowią potwierdzenie, że połączenie nowoczesnej techniki spawania z przyjaznym charakterem dla użytkownika i nowatorską koncepcją spełnia przyszłe wymagania dla profesjonalnego wyposażenia spawalniczego. Naroża amortyzujące wstrząsy wykonane z odpornego na ścieranie tworzywa sztucznego chronią najbardziej odsłonięte części urządzenia i zapewniają bezpieczeństwo spawacza oraz zabezpieczają węże przed pęknięciem. Okrągłe wzory wytłoczone na ściankach bocznych zwiększają sztywność i wytrzymałość. Panel sterowania z naniesionymi międzynarodowymi oznaczeniami graficznymi może być odczytywany zdalnie i ma tak prosty układ, że nawet w najbardziej zaawansowanych spawarkach jest prosty w obsłudzie i czytelny. Możliwe 4 x 10 nastaw programowych Wszystkie spawarki TIG wersji Pi posiadają po 10 różnych ustawień programów dla każdej techniki spawania. Mobilność i ergonomia Kompaktowe rozwiązanie i niewielki ciężar urządzenia poprawiają jego mobilność. Wielofunkcyjny wózek z uchwytem na butlę z gazem podkreśla kompaktowość i przyjazny dla użytkownika charakter rozwiązania, które to cechy są siłą 1 Spawarki inwertorowe inne równorzędne nazwy: inwertory spawalnicze, prostowniki inwertorowe, 2 MMA - spawanie ręczne elektrodami otulonymi 3 Puls - możliwość spawania prądem pulsacyjnym w TIG-DC i regulacji parametrów pulsacji prądu spawania

3 Więcej automatyki i najlepsze rozwiązanie zarówno dla spawania ręcznego oraz z zastosowaniem robota. Urządzenia spawalnicze Migatronic pokrywają cały zakres zastosowań od przenośnych lekkich wersji do dużych jednostek przeznaczonych do pracy w trudnych warunkach eksploatacyjnych z użyciem robotów.

4 Włącz, naciśnij i spawaj zaawansowane funkcje w jednym palcu Urządzenia spawalnicze Migatronic Pi łączą w sobie sprawdzoną technologię inwertorów z nowymi rozwiązaniami sterowania i komunikacji. Połączenie tych cech optymalizuje parametry spawania i powoduje, że nawet najbardziej zaawansowane funkcje stają się dziecinnie proste w użyciu. Obie jednofazowe wersje spawarek Pi 200 są wyposażone w PFC (korektę współczynnika mocy): elektroniczny obwód umożliwia spawanie prądem do 200 A przy użyciu niewielkich 16 A bezpieczników. Spawarki trójfazowe MMA są dostarczane standardowo wraz z prostą funkcją TIG LIFTIG oraz pewną liczbą wbudowanych funkcji pomocniczych służących do stabilizacji łuku. Synergy PLUS TM Typoszereg Migatronic Pi oferuje 3 opcje impulsu do spawania TIG DC: tradycyjny, szybki i ostatnio opracowany impuls Synergy PLUS TM. To ostatnie rozwiązanie umożliwia automatyczne i dynamiczne ustawianie wszystkich ogólnych parametrów impulsu podczas spawania w trybie synergy. W wersjach Pi AC/DC spawacz może ustawiać 4 główne parametry przy pomocy przycisków balance na panelu sterowania. Wstępne podgrzewania elektrody (idealne zajarzenie łuku mniejsze zużycie elektrody gotowość na inne rodzaje gazów) Prąd podkładu (skuteczne usuwanie tlenków z aluminium i utrzymanie ostrej elektrody wolframowej) Zrównoważony czas (umożliwia ogólną kontrolę efektu czyszczenia) Częstotliwość AC (kontrola łuku i jeziorka ciekłego metalu). Pi jest rozwiązaniem nowatorskim w każdym calu. Tradycyjny dźwięk impulsu spawalniczego został zastąpiony czystym metalicznym odgłosem dzięki Synergy PLUS TM. DOC dostępne również dla jednofazowych urządzeń AC Opatentowane przez MIGATRONIC rozwiązanie D.O.C. było wcześniej używane jedynie w spawarkach trójfazowych. Obecnie dynamiczna kontrola tlenków została zintegrowana ze wszystkimi wersjami spawarek Pi AC, i jest możliwa również dla wersji jednofazowych. Podczas spawania TIG w aluminium, DOC zapewnia utworzenie kontrolowanej wąskiej strefy czyszczenia wzdłuż miejsca spawania, dzięki czemu następuje wzrost szybkości spawania o 30% i odpowiadające mu zmniejszenie zużycia energii i elektrod wolframowych. Powtórne zajarzenie łuku Siła czyszczenia Energia do jeziorka ciekłego metalu

5 Zwycięzca w kategorii rozwiązanie przyjazne dla użytkownika ze szczegółami funkcjonalnymi. do demontażu w celu wykonania prac serwisowych. Naroża te można również wykorzystać do podwieszania urządzenia oraz jako elementy podporowe. Panel sterowania posiada zintegrowaną osłonę chroniącą ją przed uszkodzeniami mechanicznymi i pyłem. Urządzenia Migatronic Pi zdobyły prestiżowy tytuł if Product Design Unikalna nowa funkcja spawania spoiną sczepną Dla wszystkich spawarek typoszeregu Pi, Migatronic opracował kompletnie nową funkcję spawania spoiną sczepną z krótkim czasem reakcji od momentu naciśnięcia przycisku do zakończenia spawania; unika się czasochłonnego rozruchu po zboczu od ustalonego programu. Każdy spawacz TIG dobrze zna sytuację: przy zmianie stopiwa/ elektrody lub wykonywaniu spoiny sczepnej dobrze byłoby mieć do dyspozycji specjalny poziom prądu spawania możliwy do uruchomienia bezpośrednio z uchwytu spawalniczego. Spawarki Pi posiadają tę funkcję zarówno wtedy gdy prąd ten musi być wyższy jak i niższy od ustawionego prądu spawania. Efektem tego jest zmniejszenie ryzyka błędu w porównaniu z tradycyjnym spawaniem przerywanym i mniejsza potrzeba szlifowania spawu. Zdobywca tytułu if Product Design Przy opracowywaniu nowego projektu, Migatronic ściśle współpracował z doświadczonymi spawaczami i naśladował ich pracę. Dzięki takiemu podejściu skonstruowano kompletnie nowy, okrągły, ergonomiczny uchwyt spawalniczy i opracowano naroża amortyzujące wstrząsy wykonane z odpornego na ścieranie tworzywa sztucznego. Takie rozwiązanie naroży oznacza również, że panele boczne urządzenia spawalniczego ze wzmacniającymi okrągłymi wytłoczonymi wzorami są łatwe Wielofunkcyjny wózek oferuje różne możliwości konfiguracji.

6 Trzy różne panele oferujące dokładne i wygodne sterowanie oraz wyraźny odczyt z wyświetlacza. Nowe rozwiązanie paneli sterowania Migatronic Pi to nie tylko wewnętrzna technologia używana w urządzeniach spawalniczych i zewnętrzny zaokrąglony kształt oraz wiele praktycznych funkcji. To projekt sam w sobie. Cele takiego projektu to: uproszczenie sterowania przez ograniczenie do absolutnie niezbędnego minimum liczby elementów używanych do sterowania, zastosowanie oznaczeń graficznych zgodnych z europejskimi normami spawalniczymi, jasny, czytelny i duży wyświetlacz z możliwością zdalnego odczytu parametrów spawania nawet przy opuszczonej osłonie. Pi AC/Dc z DOC 4 parametry balance AC Funkcja spawania spoiną sczepną Nastawy programów 4 x 10 Funkcja DOC Panel sterowania TIG AC/DC z wszystkimi odnośnymi parametrami spawania dla wszystkich materiałów. Panel sterowania TIG HP w całej swojej prostocie z Synergy PLUS TM jako standardem. Panel sterowania MMA z opcją procesu TIG z prostym zajarzenie łuku LIFTING. Pi DC HP z Synergy Plus Tradycyjny impuls z korektą czasu Szybki impuls z korektą czasu Synergy Plus TM wszystkie istotne parametry w jednym klawiszu Nastawy programów 2 x 10 LIFTIG proste zajarzenie łuku TIG Pi MMA Start gorący idealne zajarzenie łuku Regulacja prądu zwarcia zapobiega przed przywieraniem elektrody do jeziorka ciekłego metalu

7 Ręcznie czy za pomocą robota spawarki Pi można stosować w każdych warunkach. Automatyka z cyfrowym interfejsem do komunikacji z robotem. Dwa duże typy inwertorów Pi 400 i Pi 500 mogą być używane nie tylko do spawania ręcznego, ale również jako źródło prądu dla robotów i automatów spawalniczych. Te duże jednostki przeznaczone do pracy w trudnych warunkach eksploatacyjnych są przystosowane do bezpośredniej komunikacji z robotem spawalniczym poprzez nowo opracowany interfejs cyfrowy. Różne wersje uchwytu spawalniczego cel: idealne rozwiązanie pod względem ergonomii W urządzeniach Migatronic Pi mogą być używane wszystkie znane rodzaje uchwytów spawalniczych. Nowo opracowane przez Migatronic Pi rozwiązanie uchwytu spawalniczego TIG ERGO może być użyte w każdej wersji spawarki TIG. Istnieje ponad 50 wersji uchwytu spawalniczego różniących się mocą prądu, wszechstronnością, kształtem korpusu palnika, długością kabla, typem wtyczki (6- lub 7- wtykowa); opcjonalnie - system sterowania może być zintegrowany z uchwytem spawalniczym. Nawet najbardziej wymagający spawacz TIG będzie mógł znaleźć taki uchwyt, która będzie najlepiej pasować do jego ręki i do wykonywanej pracy. Przykłady wyposażenia dodatkowego dostępnego dla spawarek MIGATRONIC Pi wybrane z naszej szerokiej oferty: Cyfrowy interfejs do komunikacji z robotem Zestaw oszczędzania gazu - regulator przepływu gazu Wózek z zabudowanym uchwytem na butle i węże Rama do zabudowy w systemie stojaków Autotransformator V System chłodzenia Sterowanie nożne/ boczne Sterowanie przepływem wody Różne długości węzy spawalniczych/ kabli

8 TYP URZĄDZENIA 200 E 200 HP 200 AC/DC 250 E/HP DC 250 AC/DC 320 HP DC- AC/DC 400 DC 400 AC/DC 500 DC 500 AC/DC Napięcie +/ 15% 3x400 V 1x230 V 1x230 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V Bezpiecznik 10 A 26 A 26 A 10 A 10 A 25 A 25 A 25 A 32 A 32 A Bezpiecznik PFC 16 A 16 A Prąd skuteczny w sieci 6.7 A 24 A 25 A 7.1 A 7.3 A 13.8 A 17.3 A 17.3 A 25.8 A 25.8 A Prąd skuteczny w sieci -PFC (*) 17.5 A 18.6 A Moc wyjściowa, kva 5.5 kva 5.8 kva 4.9 kva 5.0 kva 9.6 kva 12.0 kva 100% kva kva 17.9 kva Moc wyjściowa, 100% PFC 4.0 kva 4.3 kva Moc wyjściowa, kva 9.4 kva 9.7 kva 9.0 kva 7.1 kva 14.1 kva 19.3 kva max. kva kva 31.0 kva Moc wyjściowa, max. PFC 5.6 kva 6.0 kva Moc wyjściowa obwód otwarty 35 W 35 W 35 W 35 W 35 W 40 W 40 W 40 W 40 W 40 W Zakres prądu A A A A A A A A A A Napięcie obwód otwarty 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95 V 95 V Klasa zastosowania S S S S S S S S S S Protection class IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 IP 23 EN , 2, 3, 10 x x x x x x x x x x Wymiary: Wys X Szer X Dług, cm Ciężar, kg / (*) PFC power factor correction - korekta współczynnika mocy CYKL PRACY 200 E 200 HP 200 AC/DC 100% w/20 C TIG 100% w/20 C MMA Max w/20 C TIG Max w/20 C MMA 170 A 170 A 150 A 160 A 150 A 200/60% 170/40% 170/40% 250 E/HP DC 170 A 170 A 250/40% 250/40% 250 AC/DC 170 A 170 A 250/40% 200/60% 320 HP DC- AC/DC 305 A 280 A 320/95% 320/60% 400 DC 400 AC/DC 500 DC 500 AC/DC 330 A 330 A 400/70% 400/50% 330 A 330 A 400/70% 400/50% 475 A 475 A 500/80% 500/65% 475 A 475 A 500/80% 500/65% 100% w/40 C TIG 100% w/40 C MMA 140 A 150 A 130 A 140 A 130 A 150 A 150 A 150 A 150 A 265 A 235 A 420 A 420 A 420 A 420 A 60% w/40 C TIG 60% w40 C MMA Max v/40 C TIG Max v/40 C MMA 180 A 170 A 150 A 170 A 150 A 170/40% 170/40% 190 A 190 A 250/35% 250/35% 180 A 170 A 250/35% 200/35% 270 A 320/50% 320/35% 350 A 350 A 400/40% 400/20% 350 A 350 A 400/40% 400/20% 500 A 450 A 500/60% 500/55% 500 A 450 A 500/60% 500/55% SYSTEM CHŁODZENIA MCU 1000 MCU 1250 Wydajność chłodzenia 1 l/min. 0.9 kw 1.2 kw Pojemność zbiornika 2.0 l 3.5 l Ciśnienie, max. 3 bar 3 bar Przepływ 1.2 bar w 60 C 1.75 l/min l/min. Wymiary: wys x szer x dług, cm 29x22x57 * Ciężar, kg 15 * (*) zintegrowany system chłodzenia MCU1250 jest stosowany tylko w wersjach Pi400/500. Zastrzegamy sobie prawo do wprowadzania zmian.
