1 BLOK OPERACYJNY / CENTRALNA STERYLIZATORNIA 06 OR 93 PRZECHOWYWANIE, MAGAZYNOWANIE, WSPARCIE 06.1 KOSZE STERYLIZACYJNE, WÓZKI DO TRANSPORTU KOSZY 95 WÓZKI HAKOWE, LISTWY ŚCIENNE, AKCESORIA STOŁY DO PAKIETOWANIA 100 SKŁADOWANIE MATERIAŁÓW STERYLNYCH 101 WIESZAKI JEZDNE NA PAPIER, STELAŻE JEZDNE Z KUBŁEM, WÓZKI DO TRANSPORTU KONTENERÓW 102 ZBIERACZE PRANIA OP 103 PODESTY OPERACYJNE 104 STOLIKI NA NARZĘDZIA I SPRZĘT, AKCESORIA SYSTEM SHUTTLE 06.2 OPIS I ELEMENTY SKŁADOWE info@haerlit.pl

2 BLOK OPERACYJNY/CS PRZECHOWYWANIE, MAGAZYNOWANIE, WSPARCIE WÓZKI HAKOWE REGAŁY TRANSPORTOWE DO MATERIAŁÓW STERYLNYCH ZBIERACZE PRANIA OP od strony 96 strona 101 strona 103 STELAŻE JEZDNE Z KUBŁEM PODESTY OPERACYJNE STOLIKI NA NARZĘDZIA I SPRZĘT strona 102 strona 104 strona 105

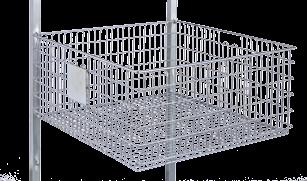

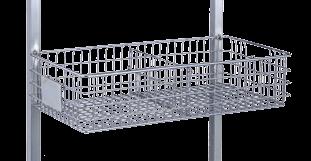

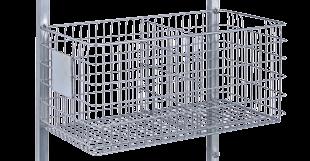

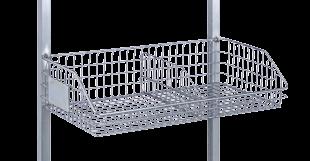

3 KOSZE STERYLIZACYJNE, STAL NIERDZEWNA Kosze sterylizacyjne nadają się do zawieszenia na wózkach hakowych lub na listwach ściennych z hakami. Materiał: stal nierdzewna elektropolerowana, pozbawiona ostrych krawędzi, pętle prętów zamknięte, dno skonstruowane tak, by umożliwić układanie koszy jeden na drugim. Grubości prętów: góra: 6, ściany boczne: 3, pętle: 2,5, dno: STE1 STE1EG Tabliczka na etykietę, ok. 103 x 100 (szer. x gł.) STE BF1 Podziałka STE Q1 STE12 STE12ES Tabliczka na etykietę, ok. 100 x 65 (szer. x gł.) STE BF12 Podziałka STE Q12 Tabliczka na etykietę, ok. 100 x 65 (szer. x gł.) STE BF12 Podziałka STE Q12ES Wózek do transportu koszy Służy do transportu dwóch koszy sterylizacyjnych 1 STE albo jednego kosza 2 STE Wymiary 680 x 780 x 860 (szer. x gł. x wys.) STE2 // DANE TECHNICZNE TW2STE Tabliczka na etykietę, ok. 103 x 100 (szer. x gł.) STE BF1 + konstrukcja ze stali nierdzewnej, pozbawiona ostrych krawędzi + kółka: 4 antystatyczne kółka obrotowe (2 z blokadą), Ø 125 OPIS ROZMIARY OCZEK ŚCIANY BOCZNE DNO ŁADOWNOŚĆ kg KOSZA PODZIAŁKI TABLICZKI NA ETYKIETĘ Kosz 1 STE x x STE1 STE Q1 STE BF1 Kosz 1 STE z wycięciem x x STE1EG STE Q1 STE BF1 Kosz 1/2 STE x x STE12 STE Q12 STE BF12 Kosz 1/2 STE ścięty ukośnie x x STE12ES STE Q12ES STE BF12 Kosz 2 STE x x STE2 STE BF1 info@haerlit.pl

4 WÓZKI HAKOWE, STAL NIERDZEWNA BLOK OPERACYJNY/CS WÓZEK HAKOWY JEDNOSTRONNY konstrukcja z rurki ze stali nierdzewnej o przekroju kwadratu z jednostronnie przyspawanymi hakami do zawieszenia 3 lub 4 koszy 1 STE lub innych akcesoriów dopuszczalne obciążenie haków: 60 kg na hak // DANE TECHNICZNE 95 HKW3 + kółka: 4 antystatyczne kółka obrotowe (2 z blokadą), Ø 75, ze zderzakami + łożyska: precyzyjne łożyska kulkowe + ogumienie: antystatyczne, termoplastyczne ogumienie, odporne na ścieranie, niebrudzące + obudowa kółek z blachy stalowej ocynkowanej PAR HAKÓW ODL. MIĘDZY HAKAMI ZEWNĘTRZNE HKW HKW4 WÓZEK HAKOWY DWUSTRONNY konstrukcja z rurki ze stali nierdzewnej o przekroju kwadratu z obustronnie przyspawanymi hakami do zawieszenia 2 x 3 lub 2 x 4 koszy 1 STE lub innych akcesoriów dopuszczalne obciążenie haków: 60 kg na hak // DANE TECHNICZNE HKW6 + kółka: 4 antystatyczne kółka obrotowe (2 z blokadą), Ø 75, ze zderzakami + łożyska: precyzyjne łożyska kulkowe + ogumienie: antystatyczne, termoplastyczne ogumienie, odporne na ścieranie, niebrudzące + obudowa kółek z blachy stalowej ocynkowanej PAR HAKÓW ODL. MIĘDZY HAKAMI ZEWNĘTRZNE HKW HKW8

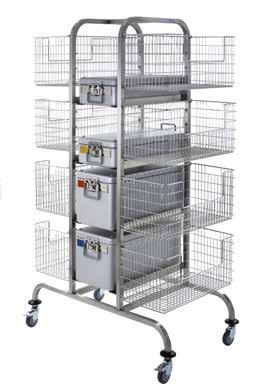

5 WÓZKI HAKOWE, STAL NIERDZEWNA konstrukcja z rurki ze stali nierdzewnej o przekroju kwadratu z obustronnie przyspawanymi hakami do zawieszenia 2 x 4 koszy 1 STE lub innych akcesoriów w środkowej części dodatkowe kołki w odstępach co 75 do prowadnic do koszy lub kontenerów 1 STE lub 1/2 STE w komplecie 4 pary prowadnic CES55 (dodatkowe prowadnice za dopłatą) dopuszczalne obciążenie haków: 60 kg na hak dopuszczalne obciążenie wózka: 100 kg CHKW8 // DANE TECHNICZNE + kółka: 4 antystatyczne kółka obrotowe (2 z blokadą), Ø 75, ze zderzakami + łożyska: precyzyjne łożyska kulkowe + ogumienie: antystatyczne, termoplastyczne ogumienie, odporne na ścieranie, niebrudzące + obudowa kółek z blachy stalowej ocynkowanej PAR HAKÓW ODL. MIĘDZY HAKAMI ZEWNĘTRZNE CHKW8 PROWADNICE, STAL NIERDZEWNA do wózków hakowych CHKW8 OPIS SZEROKOŚĆ PODSTAWY Para prowadnic 58 CES55 LISTWY ŚCIENNE Z HAKAMI, STAL NIERDZEWNA konstrukcja z rurki ze stali nierdzewnej o przekroju kwadratu (25 x 25 ) z przyspawanymi hakami do zawieszenia koszy STE lub innych akcesoriów dopuszczalne obciążenie haków: 60 kg na hak końce listew zabezpieczone nasadkami z tworzywa HAKÓW ODL. MIĘDZY HAKAMI DŁUGOŚĆ WHS WHS WHS WHS WHS WHS WHS WHS WHS WHS 414 info@haerlit.pl

6 AKCESORIA DO WÓZKÓW HAKOWYCH BLOK OPERACYJNY/CS Wielofunkcyjny uchwyt do sprzętów Szyna funkcyjna z pełnej stali nierdzewnej (25 x 10 ), uchwyt przeznaczony do sprzętów anestezjologicznych i akcesoriów chirurgicznych. Półka na papier do sterylizacji Stal nierdzewna, gładko wykończona HKW FS HKW PA ROZMIAR I KOLOR Pojemnik z tworzywa Przeznaczony do drobnych przyborów laboratoryjnych. Można układać jeden na drugim. Nadaje się do zawieszenia na uchwycie uniwersalnym. Kolory: niebieski i zielony. Materiał: polipropylen. HKW NM4 HKW NM4 PC Pojemnik na materiały do zakładania szwów Stal nierdzewna, gładko wykończona, z 2 lub 4 półeczkami. Mieści 10 lub 20 standardowych opakowań różnych materiałów do zakładania szwów. Rozmiar 3, niebieski KC 32 Rozmiar 4, niebieski KC 42 Rozmiar 5, niebieski KC 52 Rozmiar 3, zielony KC 31 Rozmiar 4, zielony KC 41 Rozmiar 5, zielony KC 51 PRZEGRÓDEK * Front przezroczysty z poliwęglanu HKW NM HKW NM4 4* HKW NM4 PC Koszyk Do zawieszenia na uchwycie uniwersalnym, stal nierdzewna. Półka wielofunkcyjna Przeznaczona do przechowywania różnych przedmiotów w szpitalu i laboratorium. Stal nierdzewna, gładko wykończona, z wysoką krawędzią, narożniki ścięte ukośnie KCE HKW MA Uchwyt uniwersalny Do pojemników z tworzywa lub koszyków. Stal nierdzewna, gładko wykończona. HKWUH1: do pojemników od KC 31 do KC 52 i KCE 4 HKWUH2: tylko do pojemników w rozmiarze 4 i 5 Półka uniwersalna Stal nierdzewna, gładko wykończona. Dopuszczalne obciążenie przy równomiernym rozłożeniu: ok. 50 kg. MODEL HKW AB35 Pojedynczy HKW UH HKW AB45 Podwójny HKW UH HKW AB60

7 AKCESORIA DO WÓZKÓW HAKOWYCH Obręcz do worków na pranie i odpady Stal nierdzewna, gładko wykończona, z obręczą HR 2000 do zamocowania worków HKW WS Wieszak na obuwie Stal nierdzewna, elektropolerowana, gładko wykończona, pętle prętów zamknięte. Maksymalnie na 6 par obuwia. PRZEGRÓDEK Pojemnik z tworzywa z przegródkami Przeznaczony do przechowywania drobnych artykułów szpitalnych i laboratoryjnych Obudowa z tworzywa w kolorze jasnoszarym, front z przezroczystymi przegródkami z akrylu HKW 3SH HKW 5SH First-In-First-Out 3-FIFO HKW 3SFH 5-FIFO HKW 5SFH Grubość prętów: pętle: 6, rama: HKW SH Regał na obuwie Stal nierdzewna elektropolerowana, gładko wykończona. Dwie półki mieszczą 6 par obuwia. Oznakowanie obuwia widoczne na obcasie. Grubość prętów: HKW SR UCHWYTÓW Uchwyt na kaczki Stal nierdzewna elektropolerowana, gładko wykończona. Grubość prętów: pętle: HKW UFH Półka do klisz RTG Stal nierdzewna elektropolerowana, gładko wykończona. Grubość prętów: HKW RH Grubość prętów: pętle: 6, rama: 8. Wieszak na wężyki anestezjologiczne i serwety chirurgiczne Stal nierdzewna elektropolerowana, gładko wykończona, pętle prętów zamknięte. 11 zamkniętych pętli do zawieszenia wężyków anestezjologicznych i serwet chirurgicznych HKW SB Uchwyt ścienny na kaczki WUFH6 UCHWYTÓW Uchwyt ścienny na baseny WSBH WUFH WUFH WUFH WSBH WSBH WSBH6 info@haerlit.pl

8 STÓŁ DO PAKIETOWANIA, STAL NIERDZEWNA BLOK OPERACYJNY/CS PTF7515 Stół do pakietowania Haerlit jest mobilnym miejscem pracy, przeznaczonym w szczególności do pakowania narzędzi chirurgicznych. Model podstawowy można uzupełnić półkami systemu regałów Classic. Półki o głębokości 600 mogą być umieszczane w odstępach co 75. Dla półek o mniejszej głębokości przewidziano dwie wysokości zawieszenia. 99 Opcjonalną tylną szynę funkcyjną z hakami można wyposażyć w szereg akcesoriów stworzonych do wózków hakowych (str ). Na stronach bocznych stołu znajdują się po 2 pary haków do zawieszenia koszy sterylizacyjnych. // DANE TECHNICZNE THS3508 Tylna szyna funkcyjna z hakami Konstrukcja z rurki ze stlai nierdzewnej o przekroju kwadratu (25 x 25 ), solidnie spawana, pozbawiona ostrych krawędzi; 2 razy po 2 pary haków w odległości co konstrukcja: Stabilna konstrukcja z rurki stali nierdzewnej o przekroju kwadratu (30 x 30 ), solidnie spawana, pozbawiona ostrych krawędzi; blat o grubości 1,5 ze stali nierdzewnej z podwiniętą krawędzią. + kółka: 4 antystatyczne kółka obrotowe (2 z blokadą), Ø ogumienie antystatyczne + obudowa kółek z blachy stalowej ocynkowanej OPIS Stół do pakietowania PTF7515 Półka CG615 Półka CG415 Tylna szyna funkcyjna THS3508 PTF7517 Stół do pakietowania z akcesoriami Zapewniamy kompleksowe doradztwo, aby wspólnie z Państwem znaleźć najlepsze rozwiązanie.

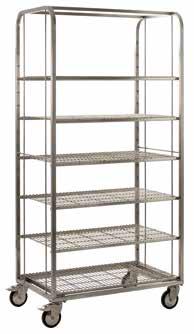

9 SKŁADOWANIE MATERIAŁÓW STERYLNYCH REGAŁ TRANSPORTOWY DO MATERIAŁÓW STERYLNYCH Regał transportowy z półkami z siatki o pojemności do 12 koszy sterylizacyjnych 1 STE i 6 koszy 1/2 STE. Konstrukcja z rurki stalowej o przekroju kwadratu (25 x 25 ), solidnie spawana, pozbawiona ostrych krawędzi. Regał standardowo wyposażony jest w jedną półkę montowaną na stałe i pięć półek z możliwością regulacji pionowej co 88. Pozbawione ostrych krawędzi półki wykonano z siatki ze stali nierdzewnej // DANE TECHNICZNE + kółka: 4 antystatyczne kółka obrotowe (2 z blokadą), Ø łożyska: precyzyjne łożyska kulkowe + ogumienie antystatyczne + obudowa kółek: stal nierdzewna POJEMNOŚĆ EGSTE15 12x 1 STE i 6x 1/2 STE EGSTE15 REGAŁ TRANSPORTOWY CLASSIC Regał transportowy wykonany jest w całości ze stali nierdzewnej i wyposażony standardowo w 5 pełnych półek Classic z możliwością regulacji pionowej co 150 (por. str. 176). // DANE TECHNICZNE + kółka: 4 kółka obrotowe (2 z blokadą), Ø ogumienie szare + obudowa kółek z blachy stalowej ocynkowanej CF612G5 REGAŁ DO KOSZY ISO 40/60 CLASSIC Za pomocą łączników szeregowych części boczne regałów Classic można łączyć w stabilne ciągi regałów. Regały można wyposażyć w prowadnice U - CESU60 z regulacją pionową. W ten sposób regały Classic można przystosować do składowania kontenerów i koszy sterylizacyjnych lub koszy ISO 40/60. Przy użyciu specjalnych adapterów regał można także zaopatrzyć w panele prowadnicowe do modułów. Panele prowadnicowe są montowane bez użycia dodatkowych narzędzi i można je w każdej chwili bezproblemowo zdjąć do mycia czy dezynfekcji. Dla zapewnienia stabilności na każde 3 jednostki regału lub na każdy regał wolnostojący potrzebne jest jedno połączenie krzyżowe. Regał Classic z panelami prowadnicowymi i koszami Inne możliwości składowania materiałów sterylnych w połączeniu z systemem szaf halione na str info@haerlit.pl

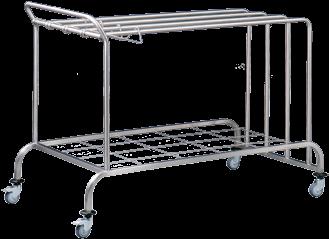

10 WIESZAK JEZDNY NA PAPIER BLOK OPERACYJNY/CS HLPS2 Wieszak jezdny na papier z 4 rurkami do zawieszenia papieru do sterylizacji i uchwytami mocującymi papier. Konstrukcja z rurki ze stali nierdzewnej o przekroju kwadratu (25 x 25 ), solidnie spawana, pozbawiona ostrych krawędzi. 4 antystatyczne kółka obrotowe (2 z blokadą), Ø 75, z precyzyjnymi łożyskami kulkowymi antystatyczne termoplastyczne ogumienie obudowa kółek z blachy stalowej ocynkowanej 10 RUREK CAŁKOWITA HLP52 STELAŻ JEZDNY Z KUBŁEM stelaż jezdny wykonany z antystatycznego tworzywa, pełniący jednocześnie funkcję zderzaka, łatwy w czyszczeniu wyposażony w 4 antystatyczne kółka obrotowe w obudowie ze stali nierdzewnej, Ø 75 kubeł ze stali nierdzewnej wymiary (stelaż jezdny z kubłem): wys. 410, Ø 410 OP FE15BSG OP FE15B OPIS Kubeł stalowy, 15 l OP E15B Stelaż jezdny z kubłem OP FE15B Stelaż jezdny z uchwytem do prowadzenia i kubłem OP FE15BSG OPCTW 640 OPCTW WÓZEK DO TRANSPORTU KONTENERÓW, STAL NIERDZEWNA ułatwia transport kontenerów na bloku operacyjnym konstrukcja jezdna z rurki ze stali nierdzewnej o przekroju kwadratu (25 x 25 ), solidnie spawana, pozbawiona ostrych krawędzi do transportu otwartych kontenerów sterylizacyjnych z półką do odłożenia pokrywy oraz dwóch dodatkowych kontenerów wyposażony w 4 kółka obrotowe (2 z blokadą), w tym 1 kółko antystatyczne, Ø 75 kółka niebrudzące, odporne na korozję, z precyzyjnymi łożyskami kulkowymi obudowa kółek z blachy stalowej ocynkowanej OPCTW OPCTW 400* OPCTW 640* * z półką do odłożenia pokrywy

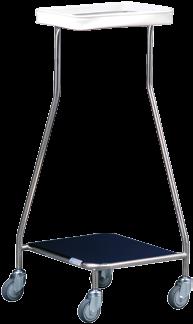

11 ZBIERACZE PRANIA NA BLOK OPERACYJNY, STAL NIERDZEWNA 1 przeznaczony do zbierania prania i odpadów na bloku operacyjnym duża, okrągła obręcz (Ø 360 ) do zamocowania worków ułatwia wrzucanie prania czy odpadów dolna półka ze stali nierdzewnej chroni podłogi przed zabrudzeniem konstrukcja jezdna z rurki ze stali nierdzewnej, solidnie spawana, pozbawiona ostrych krawędzi OPWR 165 // DANE TECHNICZNE + kółka: 4 antystatyczne kółka obrotowe, Ø 75 + łożyska: precyzyjne łożyska kulkowe + ogumienie: antystatyczne, odporne na korozję, niebrudzące, termoplastyczne ogumienie + obudowa kółek z blachy stalowej ocynkowanej OBRĘCZY OPWR OPWR 265 przeznaczony do zbierania prania i odpadów na bloku operacyjnym prostokątna obręcz do zamocowania worków dolna półka ze stali nierdzewnej chroni podłogi przed zabrudzeniem konstrukcja jezdna z rurki ze stali nierdzewnej, solidnie spawana, pozbawiona ostrych krawędzi // DANE TECHNICZNE OPW kółka: 4 antystatyczne kółka obrotowe, Ø 75 + łożyska: precyzyjne łożyska kulkowe + ogumienie: antystatyczne, odporne na korozję, niebrudzące, termoplastyczne ogumienie + obudowa kółek z blachy stalowej ocynkowanej MODEL OBRĘCZY WAGA kg POKRYWY (STR. 65) Podstawowy OPW 165 OPW 265 D 60 - D 68 D 60 - D 68 Z zawiasem do pokrywy OPW 165L OPW 265L DT 70 - DT 78 DT 70 - DT 78 Z mechanizmem pedału OPW 165LT OPW 265LT DT 70 - DT 78 DT 70 - DT 78 Z mechanizmem spowolnienia pokrywy OPW 165LTD OPW 265LTD DT 70 - DT 78 DT 70 - DT 78 Głębokość zbieracza wyposażonego w pokrywę z zawiasem zwiększa się o 40, a zbieracza z mechanizmem pedału o 50. info@haerlit.pl

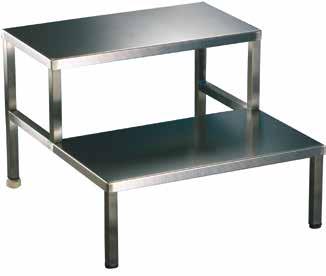

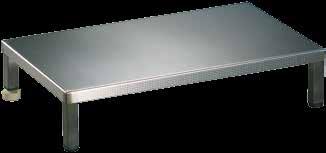

12 PODESTY JEDNOSTOPNIOWE, STAL NIERDZEWNA BLOK OPERACYJNY/CS konstrukcja z rurki ze stali nierdzewnej o przekroju kwadratu (25 25 ), solidnie spawana, pozbawiona ostrych krawędzi ryflowana, antypoślizgowa płyta ze stali nierdzewnej, z możliwością zdjęcia w celu mycia i dezynfekcji 2 nóżki z gumowymi, niebrudzącymi nakładkami, z możliwością wypoziomowania 2 nóżki z antystatycznymi nakładkami z tworzywa 10 OPAT OPAT OPAT STOPNI 1- stopniowy OPAT stopniowy OPAT stopniowy OPAT PODEST DWUSTOPNIOWY, STAL NIERDZEWNA OPAT konstrukcja z rurki ze stali nierdzewnej o przekroju kwadratu (25 25 ), solidnie spawana, pozbawiona ostrych krawędzi ryflowane, antypoślizgowe płyty ze stali nierdzewnej, z możliwością zdjęcia w celu mycia i dezynfekcji 2 nóżki z gumowymi, niebrudzącymi nakładkami, z możliwością wypoziomowania 2 nóżki z antystatycznymi nakładkami z tworzywa STOPNI 2- stopniowy /440 OPAT

13 STOLIKI NA NARZĘDZIA CHIRURGICZNE I SPRZĘT, STAL NIERDZEWNA 3 IT 6242 ITF 6242 AW STOLIKI NA NARZĘDZIA I SPRZĘT (SERIA IT I GT) WÓZKI NARZĘDZIA I SPRZĘT (SERIA ITF I GTF) WÓZKI WIELOFUNKCYJNE (SERIA AW) konstrukcja z rurki ze stali nierdzewnej o przekroju kwadratu (25 25 ), solidnie spawana, pozbawiona ostrych krawędzi 2 wyciągane półki ze stali nierdzewnej, z podwyższoną krawędzią wykonanie antystatyczne ładowność ok. 150 kg DODATKOWE WYPOSAŻENIE DO STOLIKÓW 4 antystatyczne kółka obrotowe (2 z blokadą), Ø 75, ze zderzakami precyzyjne łożyska kulkowe antystatyczne, termoplastyczne ogumienie obudowa kółek z blachy stalowej ocynkowanej pozostały opis: jak seria IT i GT dostępne również modele z uchwytem do prowadzenia (ITFG i GTFG) konstrukcja z rurki ze stali nierdzewnej o przekroju kwadratu (25 25 ), solidnie spawana, pozbawiona ostrych krawędzi dwie gładkie, montowane na stałe półki ze stali nierdzewnej wykonanie antystatyczne ładowność ok. 150 kg 4 antystatyczne kółka obrotowe (2 z blokadą), Ø 75, ze zderzakami precyzyjne łożyska kulkowe antystatyczne, termoplastyczne ogumienie obudowa kółek z blachy stalowej ocynkowanej dostępne również modele z uchwytem do prowadzenia (AWG) Szuflada z uchwytem na całej szerokości, gładkie, wodoszczelne wnętrze Boczny składany blat roboczy Uchwyt do prowadzenia MODEL STOLIK WÓZEK WÓZEK Z UCHWYTEM* Na narzędzia IT 6242 ITF 6242 ITFG 6242 Na narzędzia IT 7262 ITF 7262 ITFG 7262 Na narzędzia IT 9462 ITF 9462 ITFG 9462 Na sprzęt GT 6242 GTF 6242 GTFG 6242 Na sprzęt GT 7262 GTF 7262 GTFG 7262 Na sprzęt GT 9462 GTF 9462 GTFG 9462 Wielofunkcyjny AW 6242 AWG 6242 Wielofunkcyjny AW 7262 AWG 7262 Wielofunkcyjny AW 9462 AWG 9462 SZUFLADA Do stolika / wózka 6242 ITSL 62 Do stolika / wózka 7262 ITSL 72 Do stolika / wózka 9462 ITSL 94 * Szerokość modeli wyposażonych w uchwyt do prowadzenia zwiększa się o ok SKŁADANY BLAT ROBOCZY STOLIKA Do IT / ITF 425 ITAP 42 Do IT / ITF 625 ITAP 62 Do AW AWAP 42 Do AW 7262 / AWAP 62 info@haerlit.pl

14 AKCESORIA DO STOLIKÓW I WÓZKÓW NA NARZĘDZIA I SPRZĘT BLOK OPERACYJNY/CS 3-stronna galeryjka na blat stal nierdzewna, wys. 70 Pojemnik z przegródkami w systemie FIFO (pierwsze przyszło- pierwsze wyszło) z mocowaniem ze stali nierdzewnej 10 DO MODELU IT 6242 i ITF 6242 IT 7262 i ITF 7262 IT 9462 I ITF 9462 ITG364 ITG376 ITG396 PRZE- GRÓDEK IT6Z3SFH IT6Z5SFH Miska okrągła z obrotowym uchwytem stal nierdzewna, uchwyt mocujący z tworzywa Pojemnik prostokątny z obrotowym uchwytem stal nierdzewna, uchwyt mocujący z tworzywa ITASR ITASE Tacka na pojemnik z przegródkami stal nierdzewna Pojemnik z pokrywą do dezynfekcji narzędzi z obrotowym uchwytem, uchwyt mocujący z tworzywa DO POJEMNIKA Z 3 przegródkami TB3SH Z 5 przegródkami TB5SH ITZ3WSA Koszyk na cewniki do zawieszenia na stoliku na narzędzia, stal nierdzewna elektropolerowana wymiary: 150 x 100 x 480 (szer. x gł. x wys.) Pręt infuzyjny z regulacją wysokości, z 4 hakami, stal nierdzewna. LEC IH2E ITKK6

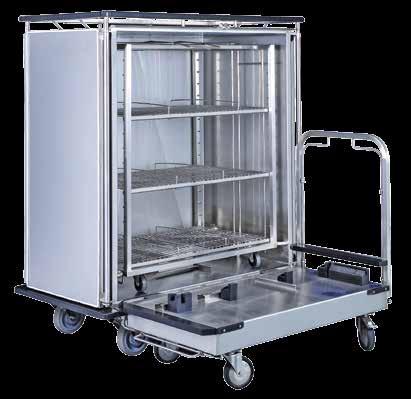

15 5 SYSTEM SHUTTLE Transportery sterylizacyjne RGEE- niezastąpione w transporcie i składowaniu materiałów sterylnych! RGEE9SH ze stelażem wsadowym Transporter RGEE RGEE9SH pusty RGEE ze stelażem wsadowym i wózkiem przekaźnikowym // OPIS OGÓLNY + transporter sterylizacyjny przystosowany do przyjęcia 1 lub 2 stelaży wsadowych + mechanizm zakotwiczający umożliwiający połączenie wózka przekaźnikowego z transporterem + elementy prowadzące do przemieszczania stelaża z transportera na wózek przekaźnikowy i odwrotnie // MOBILNOŚĆ + 2 kółka stałe, 2 obrotowe (z blokadą) + Ø precyzyjne łożyska kulkowe z zabezpieczeniem przeciwpyłowym + elastyczne ogumienie + obudowa kółek z blachy stalowej ocynkowanej Inne dostępne kółka: + kółka z blokadą centralną, kółka z blokadą kierunkową jazdy, kółka w obudowie ze stali nierdzewnej info@haerlit.pl

16 SYSTEM SHUTTLE: FUNKCJA BLOK OPERACYJNY/CS Zakotwiczenie wózka przekaźnikowego Wózek przekaźnikowy jest w prosty i bezpieczny sposób łączony z transporterem za pomocą 2-punktowego mechanizmu zakotwiczającego (Patent DBP DE ). Odłączenie wózka przekaźnikowego Aby odłączyć wózek, wystarczy użyć blokady umieszczonej na uchwycie do prowadzenia. Blokada zostaje zwolniona i wózek można odsunąć. Wsunięcie stelaża wsadowego Bez konieczności zmiany pozycji użytkownika, zaraz po zakotwiczeniu można wsunąć stelaż do transportera. Wysunięcie stelaża wsadowego Wysunięcie stelaża wsadowego odbywa się dokładnie odwrotnie: unieś blokadę stelaża i wysuń stelaż do momentu jego zakotwiczenia na wózku przekaźnikowym Podjedź do transportera......do momentu zatrzymania przesuń wózek w kierunku transportera do momentu zakotwiczenia. Unieś blokadę stelaża wprowadź stelaż......do momentu zakotwiczenia.

17 SYSTEM SHUTTLE: TRANSPORTERY STERYLIZACYJNE, STAL NIERDZEWNA RGEE9SH RGEE9SH ze stelażem wsadowym Transporter RGEE RGEE z wózkiem przekaźnikowym RGEE ze stelażem wsadowym na wózku przekaźnikowym transporter sterylizacyjny przystosowany do przyjęcia 1 lub 2 stelaży wsadowych mechanizm zakotwiczający umożliwiający połączenie wózka przekaźnikowego z transporterem solidne, ciche elementy prowadzące do przemieszczania stelaża z transportera na wózek przekaźnikowy i odwrotnie Kółka 2 kółka stałe, 2 obrotowe (z blokadą) Ø 160 precyzyjne łożyska kulkowe z zabezpieczeniem przeciwpyłowym elastyczne ogumienie obudowa kółek z blachy stalowej ocynkowanej pozostały opis i inne dostępne kółka- por. str. 88 POJEMNOŚĆ PASUJĄCE STELAŻE WSADOWE PASUJĄCE WÓZKI PRZEKAŹNIKOWE / PLATFORMY 2 x 3 STE RGEE2x3SH EGSTE3E60, EGSTE3 UEW***STE3 UEWL***STE3 6 STE RGEE6SH EGSTE6E60. EGSTE6 UEW***STE6 UEWL***STE6 9 STE RGEE9SH EGSTE9E60,EGSTE9 UEW***STE9 UEWL***STE9 2 x 6 koszy ISO* RGEE2xISO1SH EGISO1E60, EGISO1 UEW***ISO1 UEWL***ISO1 12 koszy ISO* RGEEISO2SH EGISO2E60, EGISO2 UEW***ISO2 UEWL***ISO2 * 600 x 400 x 100 *** Wysokość zależna od średnicy kółek transportera sterylizacyjnego. SYSTEM SHUTTLE: STELAŻE WSADOWE, STAL NIERDZEWNA Stelaże wsadowe stal nierdzewna, materiał: konstrukcja z rurki o przekroju kwadratu (25 25 ), solidnie spawana, pozbawiona ostrych krawędzi nadają się do sterylizacji wykonanie antystatyczne POJEMNOŚĆ 6 STE EGSTE6 9 STE EGSTE9 9 STE EGSTE97 na życzenie EG 2 kierunki CEGSTE9 Akcesoria: podziałka do półek CEGSTEFT info@haerlit.pl

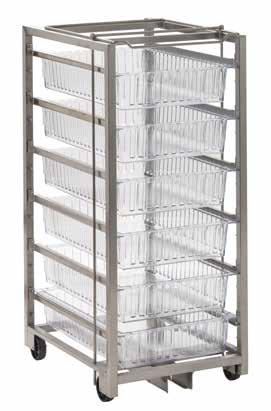

18 SYSTEM SHUTTLE: STELAŻE WSADOWE, STAL NIERDZEWNA BLOK OPERACYJNY/CS EGSTE9E60 Stelaże wsadowe z prowadnicami kątowymi stal nierdzewna, materiał: konstrukcja z rurki o przekroju kwadratu (25 25 ), solidnie spawana, pozbawiona ostrych krawędzi szeroka blokada zakotwiczająca umożliwa jego obsługę (wprowadzenie do transportera / wysunięcie z transportera) zarówno z przodu, jak i z boku 4 kółka stałe, Ø 75 nadają się do sterylizacji prowadnice kątowe z możliwością regulacji pionowej co Najwyższa jakość wykonania, łatwość czyszczenia. POJEMNOŚĆ 3 STE EGSTE3E60 6 STE EGSTE6E60 9 STE EGSTE9E60 na życzenie EG 2 kierunki Akcesoria: dno ażurowe CES60DF dno perforowane CES60GF Stelaże wsadowe z prowadnicami U do koszy ISO 400 x 600 lub z prowadnicami kątowymi do skrzynek ISO 400 x 600 możliwość regulacji pionowej POJEMNOŚĆ 6 koszy ISO 400 x 600 x koszy ISO 400 x 600 x skrzynki 400 x 600 x skrzynek 400 x 600 x EGISO EGISO EGISO1E EGISO2E60 na życzenie EG 2 kierunki Akcesoria: dno ażurowe CES60ISODF, dno perforowane CES60ISOGF. EGISO1+6x CESU60

19 SYSTEM SHUTTLE: WÓZKI PRZEKAŹNIKOWE, STAL NIERDZEWNA 9 UEWSTE9 UEWISO Wózki przekaźnikowe UEW stal nierdzewna, materiał: mechanizm do bezpiecznego przyjęcia i zatrzymania stelaża wsadowego mechanizm zakotwiczający do bezpiecznego połączenia wózka z transporterem lub platformą systemu Shuttle blokada mechanizmu zakotwiczającego umieszczona na uchwycie ułatwia obsługę 3-stronny zderzak z tworzywa 4 kółka obrotowe (2 z blokadą), antystatyczne ogumienie, Ø 125, precyzyjne łożyska kulkowe dostępne również wykonanie przeznaczone do sterylizacji PASUJĄCE STELAŻE WSADOWE EGSTE3, EGSTE3E UEW***STE3 EGSTE6, EGSTE6E UEW***STE6 EGSTE9, EGSTE9E60, EGISO2 EGISO1, EGSTE3, EGSTE3E UEW***STE UEW***ISO1 na życzenie UEW*** 2 kierunki UEWLSTE9 UEWLSTE3 Wózki przekaźnikowe UEWL wykonanie jak wózki przekaźnikowe UEW, ale z otwartą ramą dna PASUJĄCE STELAŻE WSADOWE EGSTE3, EGSTE3E UEWL***STE3 EGSTE6, EGSTE6E UEWL***STE6 *** Wysokość zależna od średnicy kółek transportera sterylizacyjnego. EGSTE9, EGSTE9E60, EGISO2 EGISO1, EGSTE3, EGSTE3E UEWL***STE UEWL***ISO1 info@haerlit.pl

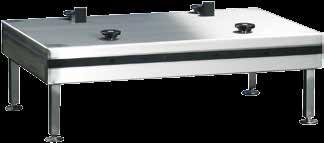

20 SYSTEM SHUTTLE: PLATFORMY, STAL NIERDZEWNA BLOK OPERACYJNY/CS PF2XISO1 Platformy stal nierdzewna, materiał: mechanizm do bezpiecznego przyjęcia i zatrzymania stelaża wsadowego mechanizm zakotwiczający do bezpiecznego połączenia z wózkiem przekaźnikowym systemu Shuttle zderzaki z tworzywa z przodu i z tyłu 4 antystatyczne nóżki z możliwością wypoziomowania 11 PASUJĄCE STELAŻE WSADOWE EGSTE3, EGSTE3E PF***STE3 EGSTE3, EGSTE3E PF***2XSTE3 EGSTE6, EGSTE6E PF***STE6 Platforma 9STE 2 kierunki, z cokołem EGSTE9, EGSTE9E60, EGISO PF***STE9 EGISO1, EGSTE3, EGSTE3E PF***ISO1 EGISO1, EGSTE3, EGSTE3E PF***2XISO1 EGISO1, EGSTE3, EGSTE3E PF***ISO2 na życzenie PF*** 2 kierunki *** Wysokość zależna od średnicy kółek transportera sterylizacyjnego. SYSTEM SHUTTLE: TRANSFER W STREFIE CZYSTEJ - BRUDNEJ Transfer w strefie czystej brudnej stal nierdzewna, materiał: dla rozdzielenia strefy czystej od brudnej Bariera Szafa przelotowa, przekazanie stelaża wsadowego Okno przelotowe SYSTEM SHUTTLE: ZAKOTWICZANIE DO STERYLIZATORA Zakotwiczanie do sterylizatora stal nierdzewna, materiał: do przekazania stelaża wsadowego do sterylizatora Sterylizator Zakotwiczanie wózka przekaźnikowego do sterylizatora Wprowadzanie stelaża wsadowego (2 kierunki) do sterylizatora
