NOWE SYSTEMY VRF // SYSTEMY OGRZEWANIA I KLIMATYZACJI NOWOŚĆ SYSTEMY VRF OSZCZĘDNOŚĆ ENERGII, ŁATWA INSTALACJA I WYSOKA WYDAJNOŚĆ

Transkrypt

1 NOWE SYSTEMY VRF // SYSTEMY OGRZEWANIA I KLIMATYZACJI NOWOŚĆ SYSTEMY VRF OSZCZĘDNOŚĆ ENERGII, ŁATWA INSTALACJA I WYSOKA WYDAJNOŚĆ

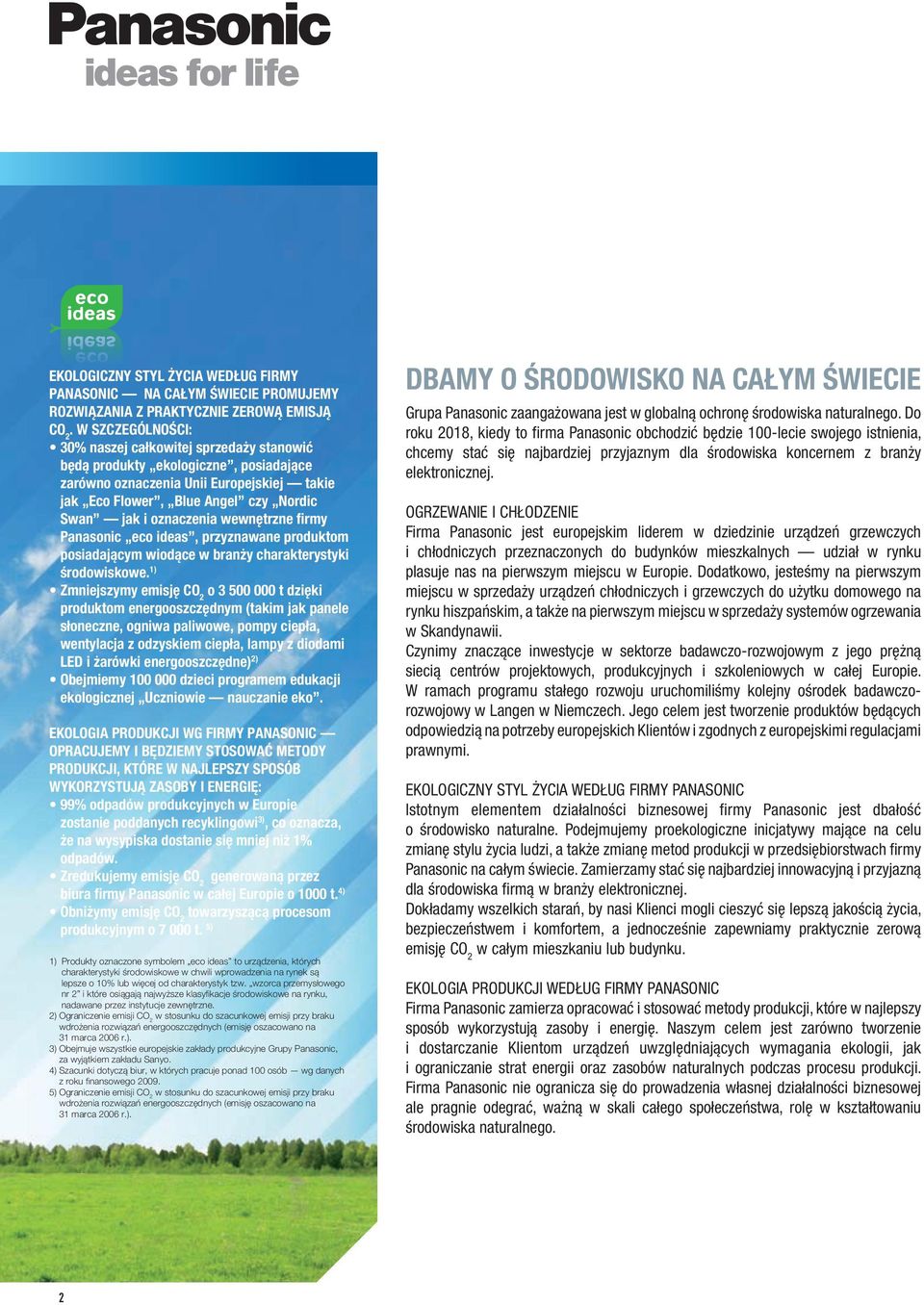

2 EKOLOGICZNY STYL ŻYCIA WEDŁUG FIRMY PANASONIC NA CAŁYM ŚWIECIE PROMUJEMY ROZWIĄZANIA Z PRAKTYCZNIE ZEROWĄ EMISJĄ CO 2. W SZCZEGÓLNOŚCI: 30% naszej całkowitej sprzedaży stanowić będą produkty ekologiczne, posiadające zarówno oznaczenia Unii Europejskiej takie jak Eco Flower, Blue Angel czy Nordic Swan jak i oznaczenia wewnętrzne firmy Panasonic eco ideas, przyznawane produktom posiadającym wiodące w branży charakterystyki środowiskowe. 1) Zmniejszymy emisję CO 2 o t dzięki produktom energooszczędnym (takim jak panele słoneczne, ogniwa paliwowe, pompy ciepła, wentylacja z odzyskiem ciepła, lampy z diodami LED i żarówki energooszczędne) 2) Obejmiemy dzieci programem edukacji ekologicznej Uczniowie nauczanie eko. EKOLOGIA PRODUKCJI WG FIRMY PANASONIC OPRACUJEMY I BĘDZIEMY STOSOWAĆ METODY PRODUKCJI, KTÓRE W NAJLEPSZY SPOSÓB WYKORZYSTUJĄ ZASOBY I ENERGIĘ: 99% odpadów produkcyjnych w Europie zostanie poddanych recyklingowi 3), co oznacza, że na wysypiska dostanie się mniej niż 1% odpadów. Zredukujemy emisję CO 2 generowaną przez biura firmy Panasonic w całej Europie o 1000 t. 4) Obniżymy emisję CO 2 towarzyszącą procesom produkcyjnym o t. 5) 1) Produkty oznaczone symbolem eco ideas to urządzenia, których charakterystyki środowiskowe w chwili wprowadzenia na rynek są lepsze o 10% lub więcej od charakterystyk tzw. wzorca przemysłowego nr 2 i które osiągają najwyższe klasyfikacje środowiskowe na rynku, nadawane przez instytucje zewnętrzne. 2) Ograniczenie emisji CO 2 w stosunku do szacunkowej emisji przy braku wdrożenia rozwiązań energooszczędnych (emisję oszacowano na 31 marca 2006 r.). 3) Obejmuje wszystkie europejskie zakłady produkcyjne Grupy Panasonic, za wyjątkiem zakładu Sanyo. 4) Szacunki dotyczą biur, w których pracuje ponad 100 osób wg danych z roku finansowego ) Ograniczenie emisji CO 2 w stosunku do szacunkowej emisji przy braku wdrożenia rozwiązań energooszczędnych (emisję oszacowano na 31 marca 2006 r.). DBAMY O ŚRODOWISKO NA CAŁYM ŚWIECIE Grupa Panasonic zaangażowana jest w globalną ochronę środowiska naturalnego. Do roku 2018, kiedy to firma Panasonic obchodzić będzie 100-lecie swojego istnienia, chcemy stać się najbardziej przyjaznym dla środowiska koncernem z branży elektronicznej. OGRZEWANIE I CHŁODZENIE Firma Panasonic jest europejskim liderem w dziedzinie urządzeń grzewczych i chłodniczych przeznaczonych do budynków mieszkalnych udział w rynku plasuje nas na pierwszym miejscu w Europie. Dodatkowo, jesteśmy na pierwszym miejscu w sprzedaży urządzeń chłodniczych i grzewczych do użytku domowego na rynku hiszpańskim, a także na pierwszym miejscu w sprzedaży systemów ogrzewania w Skandynawii. Czynimy znaczące inwestycje w sektorze badawczo-rozwojowym z jego prężną siecią centrów projektowych, produkcyjnych i szkoleniowych w całej Europie. W ramach programu stałego rozwoju uruchomiliśmy kolejny ośrodek badawczorozwojowy w Langen w Niemczech. Jego celem jest tworzenie produktów będących odpowiedzią na potrzeby europejskich Klientów i zgodnych z europejskimi regulacjami prawnymi. EKOLOGICZNY STYL ŻYCIA WEDŁUG FIRMY PANASONIC Istotnym elementem działalności biznesowej firmy Panasonic jest dbałość o środowisko naturalne. Podejmujemy proekologiczne inicjatywy mające na celu zmianę stylu życia ludzi, a także zmianę metod produkcji w przedsiębiorstwach firmy Panasonic na całym świecie. Zamierzamy stać się najbardziej innowacyjną i przyjazną dla środowiska firmą w branży elektronicznej. Dokładamy wszelkich starań, by nasi Klienci mogli cieszyć się lepszą jakością życia, bezpieczeństwem i komfortem, a jednocześnie zapewniamy praktycznie zerową emisję CO 2 w całym mieszkaniu lub budynku. EKOLOGIA PRODUKCJI WEDŁUG FIRMY PANASONIC Firma Panasonic zamierza opracować i stosować metody produkcji, które w najlepszy sposób wykorzystują zasoby i energię. Naszym celem jest zarówno tworzenie i dostarczanie Klientom urządzeń uwzględniających wymagania ekologii, jak i ograniczanie strat energii oraz zasobów naturalnych podczas procesu produkcji. Firma Panasonic nie ogranicza się do prowadzenia własnej działalności biznesowej ale pragnie odegrać, ważną w skali całego społeczeństwa, rolę w kształtowaniu środowiska naturalnego. 2

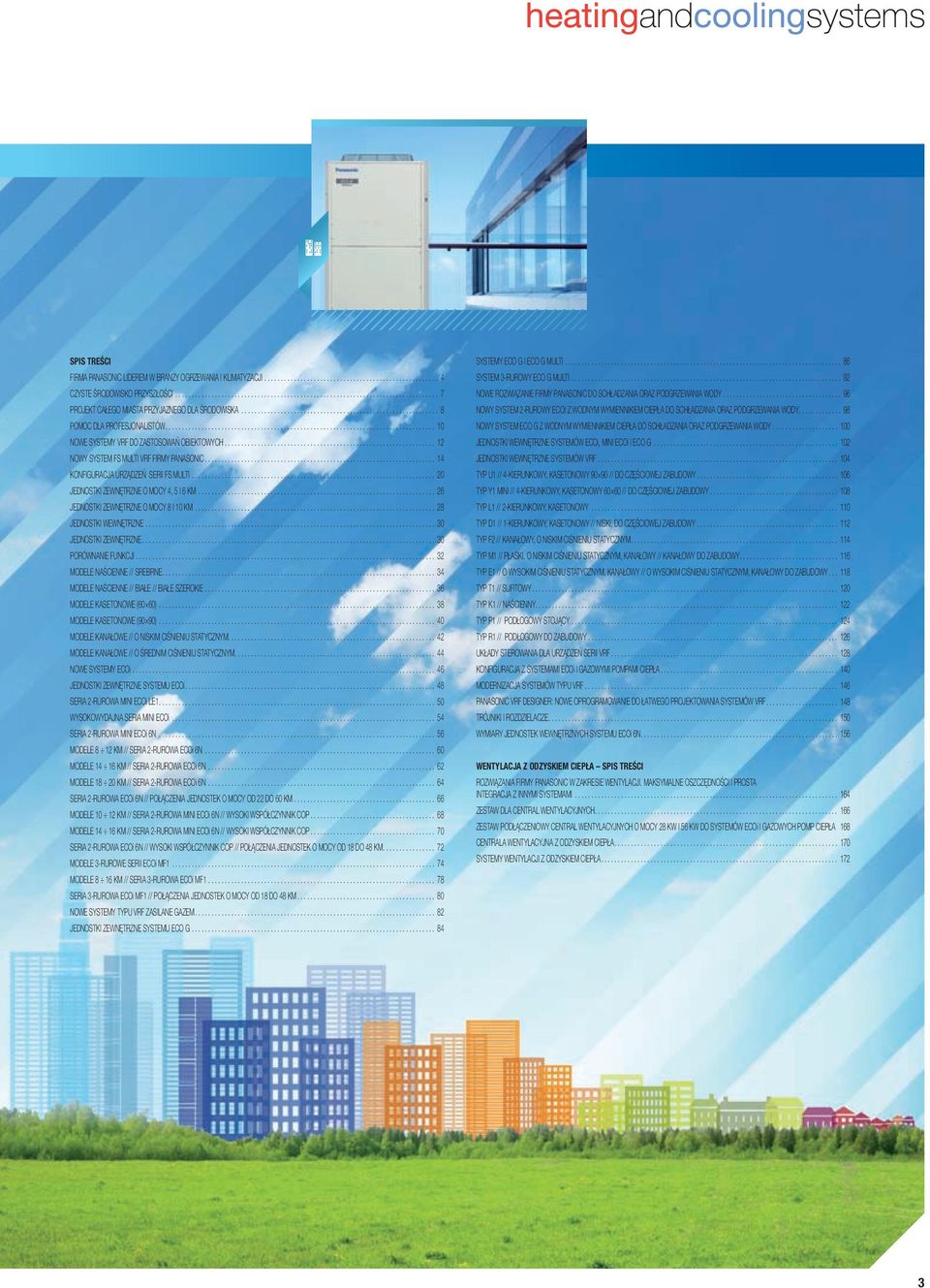

3 SPIS TREŚCI FIRMA PANASONIC LIDEREM W BRANŻY OGRZEWANIA I KLIMATYZACJI CZYSTE ŚRODOWISKO PRZYSZŁOŚCI... 7 PROJEKT CAŁEGO MIASTA PRZYJAZNEGO DLA ŚRODOWISKA... 8 POMOC DLA PROFESJONALISTÓW NOWE SYSTEMY VRF DO ZASTOSOWAŃ OBIEKTOWYCH NOWY SYSTEM FS MULTI VRF FIRMY PANASONIC KONFIGURACJA URZĄDZEŃ SERII FS MULTI JEDNOSTKI ZEWNĘTRZNE O MOCY 4, 5 I 6 KM JEDNOSTKI ZEWNĘTRZNE O MOCY 8 I 10 KM JEDNOSTKI WEWNĘTRZNE JEDNOSTKI ZEWNĘTRZNE PORÓWNANIE FUNKCJI MODELE NAŚCIENNE // SREBRNE MODELE NAŚCIENNE // BIAŁE // BIAŁE SZEROKIE MODELE KASETONOWE (60 60) MODELE KASETONOWE (90 90) MODELE KANAŁOWE // O NISKIM CIŚNIENIU STATYCZNYM MODELE KANAŁOWE // O ŚREDNIM CIŚNIENIU STATYCZNYM NOWE SYSTEMY ECOi JEDNOSTKI ZEWNĘTRZNE SYSTEMU ECOi SERIA 2-RUROWA MINI ECOi LE WYSOKOWYDAJNA SERIA MINI ECOi SERIA 2-RUROWA MINI ECOi 6N MODELE 8 12 KM // SERIA 2-RUROWA ECOi 6N MODELE KM // SERIA 2-RUROWA ECOi 6N MODELE KM // SERIA 2-RUROWA ECOi 6N SERIA 2-RUROWA ECOi 6N // POŁĄCZENIA JEDNOSTEK O MOCY OD 22 DO 60 KM MODELE KM // SERIA 2-RUROWA MINI ECOi 6N // WYSOKI WSPÓŁCZYNNIK COP MODELE KM // SERIA 2-RUROWA MINI ECOi 6N // WYSOKI WSPÓŁCZYNNIK COP SERIA 2-RUROWA ECOi 6N // WYSOKI WSPÓŁCZYNNIK COP // POŁĄCZENIA JEDNOSTEK O MOCY OD 18 DO 48 KM MODELE 3-RUROWE SERII ECOi MF MODELE 8 16 KM // SERIA 3-RUROWA ECOi MF SERIA 3-RUROWA ECOi MF1 // POŁĄCZENIA JEDNOSTEK O MOCY OD 18 DO 48 KM NOWE SYSTEMY TYPU VRF ZASILANE GAZEM JEDNOSTKI ZEWNĘTRZNE SYSTEMU ECO G SYSTEMY ECO G I ECO G MULTI SYSTEM 3-RUROWY ECO G MULTI NOWE ROZWIĄZANIE FIRMY PANASONIC DO SCHŁADZANIA ORAZ PODGRZEWANIA WODY NOWY SYSTEM 2-RUROWY ECOI Z WODNYM WYMIENNIKIEM CIEPŁA DO SCHŁADZANIA ORAZ PODGRZEWANIA WODY NOWY SYSTEM ECO G Z WODNYM WYMIENNIKIEM CIEPŁA DO SCHŁADZANIA ORAZ PODGRZEWANIA WODY JEDNOSTKI WEWNĘTRZNE SYSTEMÓW ECOi, MINI ECOi I ECO G JEDNOSTKI WEWNĘTRZNE SYSTEMÓW VRF TYP U1 // 4-KIERUNKOWY, KASETONOWY // DO CZĘŚCIOWEJ ZABUDOWY TYP Y1 MINI // 4-KIERUNKOWY, KASETONOWY // DO CZĘŚCIOWEJ ZABUDOWY TYP L1 // 2-KIERUNKOWY, KASETONOWY TYP D1 // 1-KIERUNKOWY, KASETONOWY // NISKI, DO CZĘŚCIOWEJ ZABUDOWY TYP F2 // KANAŁOWY, O NISKIM CIŚNIENIU STATYCZNYM TYP M1 // PŁASKI, O NISKIM CIŚNIENIU STATYCZNYM, KANAŁOWY // KANAŁOWY DO ZABUDOWY TYP E1 // O WYSOKIM CIŚNIENIU STATYCZNYM, KANAŁOWY // O WYSOKIM CIŚNIENIU STATYCZNYM, KANAŁOWY DO ZABUDOWY TYP T1 // SUFITOWY TYP K1 // NAŚCIENNY TYP P1 // PODŁOGOWY STOJĄCY TYP R1 // PODŁOGOWY DO ZABUDOWY UKŁADY STEROWANIA DLA URZĄDZEŃ SERII VRF KONFIGURACJA Z SYSTEMAMI ECOi I GAZOWYMI POMPAMI CIEPŁA MODERNIZACJA SYSTEMÓW TYPU VRF PANASONIC VRF DESIGNER: NOWE OPROGRAMOWANIE DO ŁATWEGO PROJEKTOWANIA SYSTEMÓW VRF TRÓJNIKI I ROZDZIELACZE WYMIARY JEDNOSTEK WEWNĘTRZNYCH SYSTEMU ECOi 6N WENTYLACJA Z ODZYSKIEM CIEPŁA SPIS TREŚCI ROZWIĄZANIA FIRMY PANASONIC W ZAKRESIE WENTYLACJI. MAKSYMALNE OSZCZĘDNOŚCI I PROSTA INTEGRACJA Z INNYMI SYSTEMAMI ZESTAW DLA CENTRAL WENTYLACYJNYCH ZESTAW PODŁĄCZENIOWY CENTRAL WENTYLACYJNYCH O MOCY 28 KW I 56 KW DO SYSTEMÓW ECOi I GAZOWYCH POMP CIEPŁA. 168 CENTRALA WENTYLACYJNA Z ODZYSKIEM CIEPŁA SYSTEMY WENTYLACJI Z ODZYSKIEM CIEPŁA

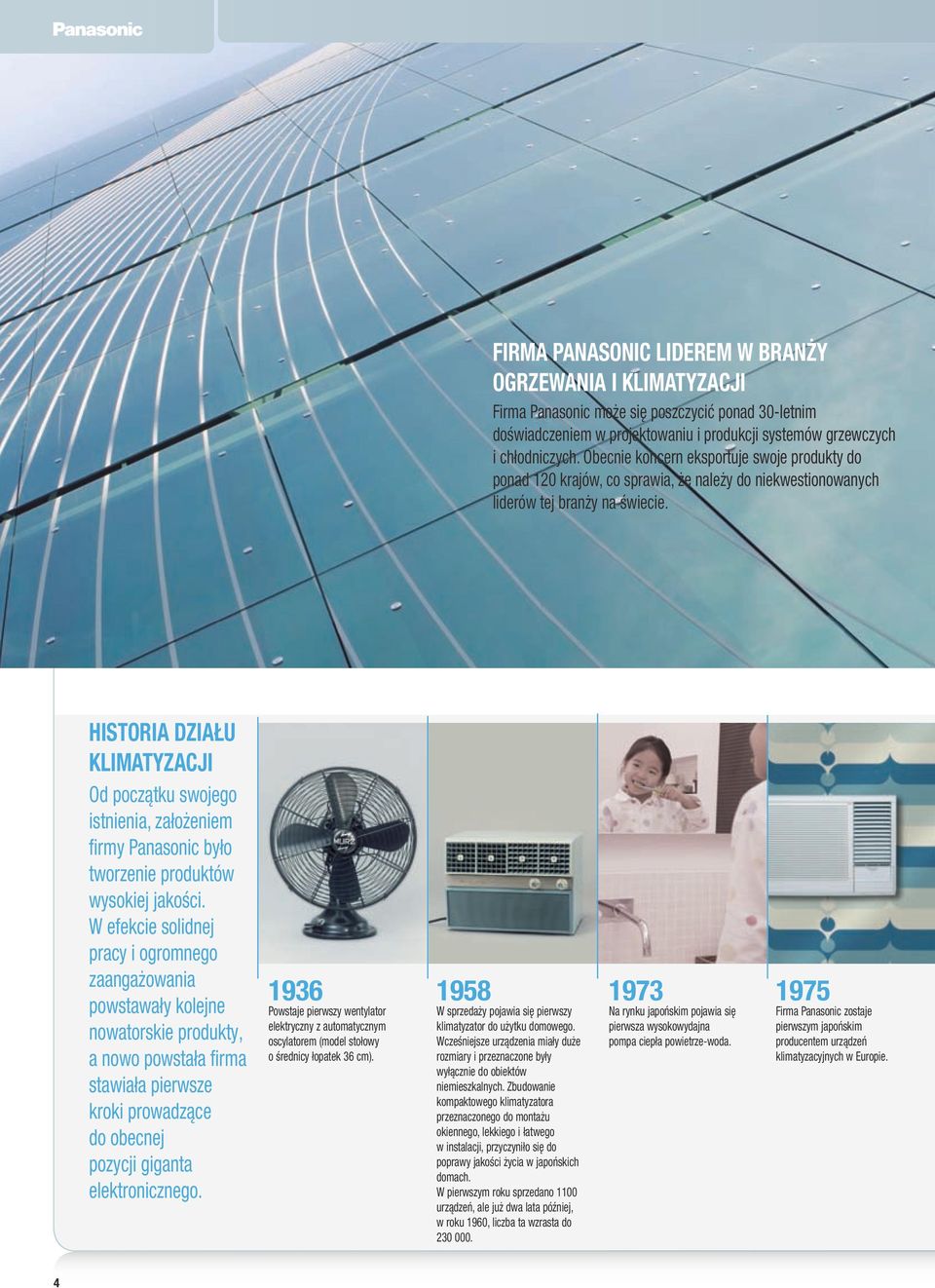

4 FIRMA PANASONIC LIDEREM W BRANŻY OGRZEWANIA I KLIMATYZACJI Firma Panasonic może się poszczycić ponad 30-letnim doświadczeniem w projektowaniu i produkcji systemów grzewczych i chłodniczych. Obecnie koncern eksportuje swoje produkty do ponad 120 krajów, co sprawia, że należy do niekwestionowanych liderów tej branży na świecie. HISTORIA DZIAŁU KLIMATYZACJI Od początku swojego istnienia, założeniem firmy Panasonic było tworzenie produktów wysokiej jakości. W efekcie solidnej pracy i ogromnego zaangażowania powstawały kolejne nowatorskie produkty, a nowo powstała firma stawiała pierwsze kroki prowadzące do obecnej pozycji giganta elektronicznego Powstaje pierwszy wentylator elektryczny z automatycznym oscylatorem (model stołowy o średnicy łopatek 36 cm) W sprzedaży pojawia się pierwszy klimatyzator do użytku domowego. Wcześniejsze urządzenia miały duże rozmiary i przeznaczone były wyłącznie do obiektów niemieszkalnych. Zbudowanie kompaktowego klimatyzatora przeznaczonego do montażu okiennego, lekkiego i łatwego w instalacji, przyczyniło się do poprawy jakości życia w japońskich domach. W pierwszym roku sprzedano 1100 urządzeń, ale już dwa lata później, w roku 1960, liczba ta wzrasta do Na rynku japońskim pojawia się pierwsza wysokowydajna pompa ciepła powietrze-woda Firma Panasonic zostaje pierwszym japońskim producentem urządzeń klimatyzacyjnych w Europie. 4

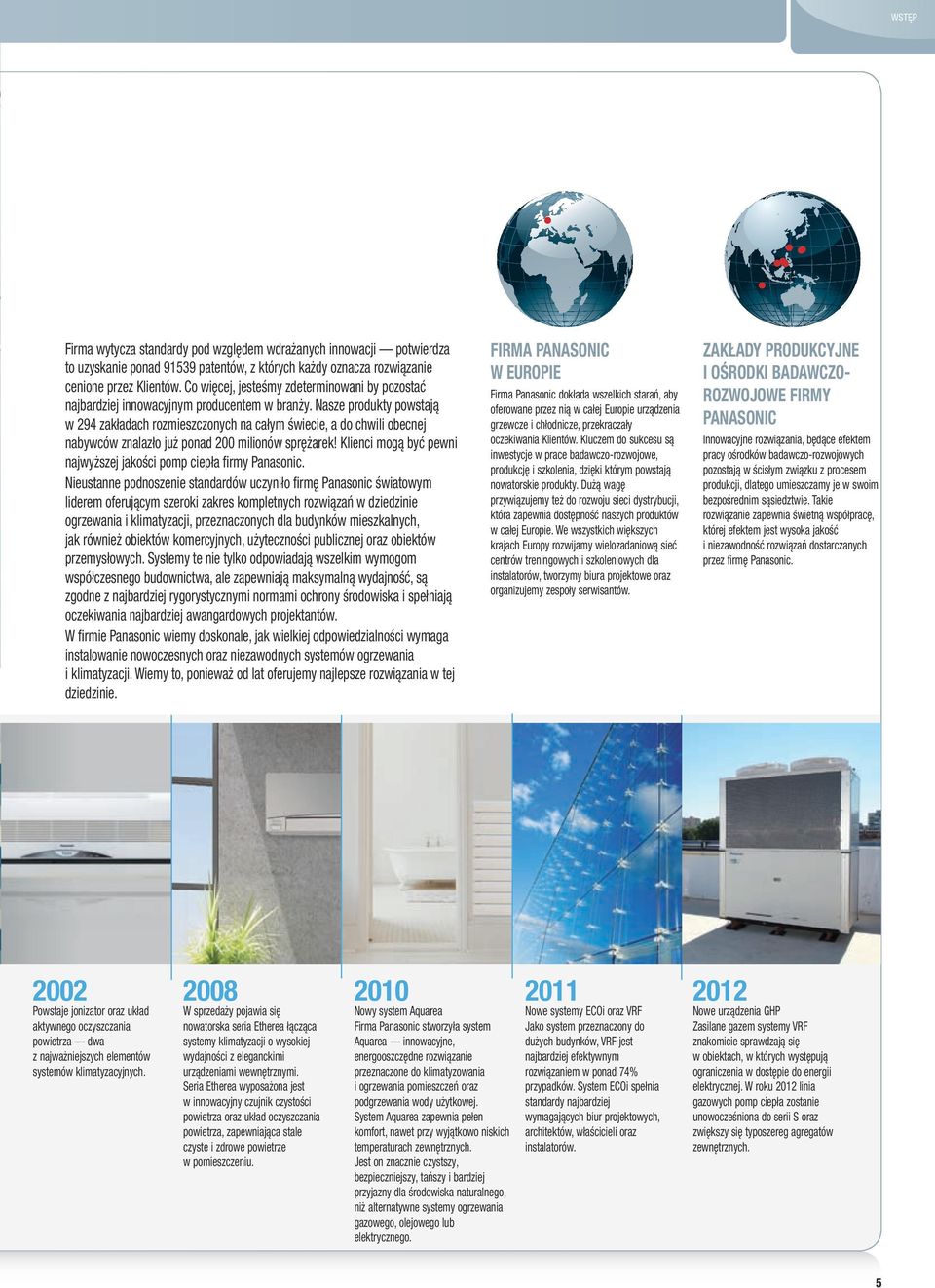

5 WSTĘP Firma wytycza standardy pod względem wdrażanych innowacji potwierdza to uzyskanie ponad patentów, z których każdy oznacza rozwiązanie cenione przez Klientów. Co więcej, jesteśmy zdeterminowani by pozostać najbardziej innowacyjnym producentem w branży. Nasze produkty powstają w 294 zakładach rozmieszczonych na całym świecie, a do chwili obecnej nabywców znalazło już ponad 200 milionów sprężarek! Klienci mogą być pewni najwyższej jakości pomp ciepła firmy Panasonic. Nieustanne podnoszenie standardów uczyniło firmę Panasonic światowym liderem oferującym szeroki zakres kompletnych rozwiązań w dziedzinie ogrzewania i klimatyzacji, przeznaczonych dla budynków mieszkalnych, jak również obiektów komercyjnych, użyteczności publicznej oraz obiektów przemysłowych. Systemy te nie tylko odpowiadają wszelkim wymogom współczesnego budownictwa, ale zapewniają maksymalną wydajność, są zgodne z najbardziej rygorystycznymi normami ochrony środowiska i spełniają oczekiwania najbardziej awangardowych projektantów. W firmie Panasonic wiemy doskonale, jak wielkiej odpowiedzialności wymaga instalowanie nowoczesnych oraz niezawodnych systemów ogrzewania i klimatyzacji. Wiemy to, ponieważ od lat oferujemy najlepsze rozwiązania w tej dziedzinie. FIRMA PANASONIC W EUROPIE Firma Panasonic dokłada wszelkich starań, aby oferowane przez nią w całej Europie urządzenia grzewcze i chłodnicze, przekraczały oczekiwania Klientów. Kluczem do sukcesu są inwestycje w prace badawczo-rozwojowe, produkcję i szkolenia, dzięki którym powstają nowatorskie produkty. Dużą wagę przywiązujemy też do rozwoju sieci dystrybucji, która zapewnia dostępność naszych produktów w całej Europie. We wszystkich większych krajach Europy rozwijamy wielozadaniową sieć centrów treningowych i szkoleniowych dla instalatorów, tworzymy biura projektowe oraz organizujemy zespoły serwisantów. ZAKŁADY PRODUKCYJNE I OŚRODKI BADAWCZO- ROZWOJOWE FIRMY PANASONIC Innowacyjne rozwiązania, będące efektem pracy ośrodków badawczo-rozwojowych pozostają w ścisłym związku z procesem produkcji, dlatego umieszczamy je w swoim bezpośrednim sąsiedztwie. Takie rozwiązanie zapewnia świetną współpracę, której efektem jest wysoka jakość i niezawodność rozwiązań dostarczanych przez firmę Panasonic Powstaje jonizator oraz układ aktywnego oczyszczania powietrza dwa z najważniejszych elementów systemów klimatyzacyjnych W sprzedaży pojawia się nowatorska seria Etherea łącząca systemy klimatyzacji o wysokiej wydajności z eleganckimi urządzeniami wewnętrznymi. Seria Etherea wyposażona jest w innowacyjny czujnik czystości powietrza oraz układ oczyszczania powietrza, zapewniająca stale czyste i zdrowe powietrze w pomieszczeniu Nowy system Aquarea Firma Panasonic stworzyła system Aquarea innowacyjne, energooszczędne rozwiązanie przeznaczone do klimatyzowania i ogrzewania pomieszczeń oraz podgrzewania wody użytkowej. System Aquarea zapewnia pełen komfort, nawet przy wyjątkowo niskich temperaturach zewnętrznych. Jest on znacznie czystszy, bezpieczniejszy, tańszy i bardziej przyjazny dla środowiska naturalnego, niż alternatywne systemy ogrzewania gazowego, olejowego lub elektrycznego Nowe systemy ECOi oraz VRF Jako system przeznaczony do dużych budynków, VRF jest najbardziej efektywnym rozwiązaniem w ponad 74% przypadków. System ECOi spełnia standardy najbardziej wymagających biur projektowych, architektów, właścicieli oraz instalatorów Nowe urządzenia GHP Zasilane gazem systemy VRF znakomicie sprawdzają się w obiektach, w których występują ograniczenia w dostępie do energii elektrycznej. W roku 2012 linia gazowych pomp ciepła zostanie unowocześniona do serii S oraz zwiększy się typoszereg agregatów zewnętrznych. 5

6 Życie w zgodzie ze środowiskiem naturalnym Firma Panasonic jest silnie zaangażowana w ideę wytwarzania produktów przyjaznych dla środowiska naturalnego w ramach trzech aspektów jego ochrony: zapobiegania globalnemu ociepleniu klimatu, efektywnego wykorzystywania zasobów naturalnych oraz zarządzania odpadami chemicznymi. W ramach zapobiegania globalnemu ociepleniu szczególny nacisk kładziemy na zwiększenie produkcji urządzeń o najwyższej efektywności energetycznej i stopniowe wycofywanie z rynku produktów o niskiej wydajności. W naszym projekcie domu przyjaznego dla środowiska, który urzeczywistnia styl życia z praktycznie zerowa emisją CO 2 i zostanie w pełni zrealizowany za ok. 3-5 lat, proponujemy szeroki wachlarz rozwiązań zapewniających komfort przy minimalnym zużyciu energii elektrycznej, a także przedstawiamy produkty i usługi wykorzystujące nasze oryginalne technologie. Aby sprostać wyzwaniu, jakim jest rozpowszechnienie urządzeń o wysokiej efektywności, firma Panasonic propaguje rozwój systemów energooszczędnych takich jak pompy ciepła, ogniwa paliwowe, generatory wykorzystujące energię słoneczną, a także pozwalających na magazynowanie uzyskanej energii. 6

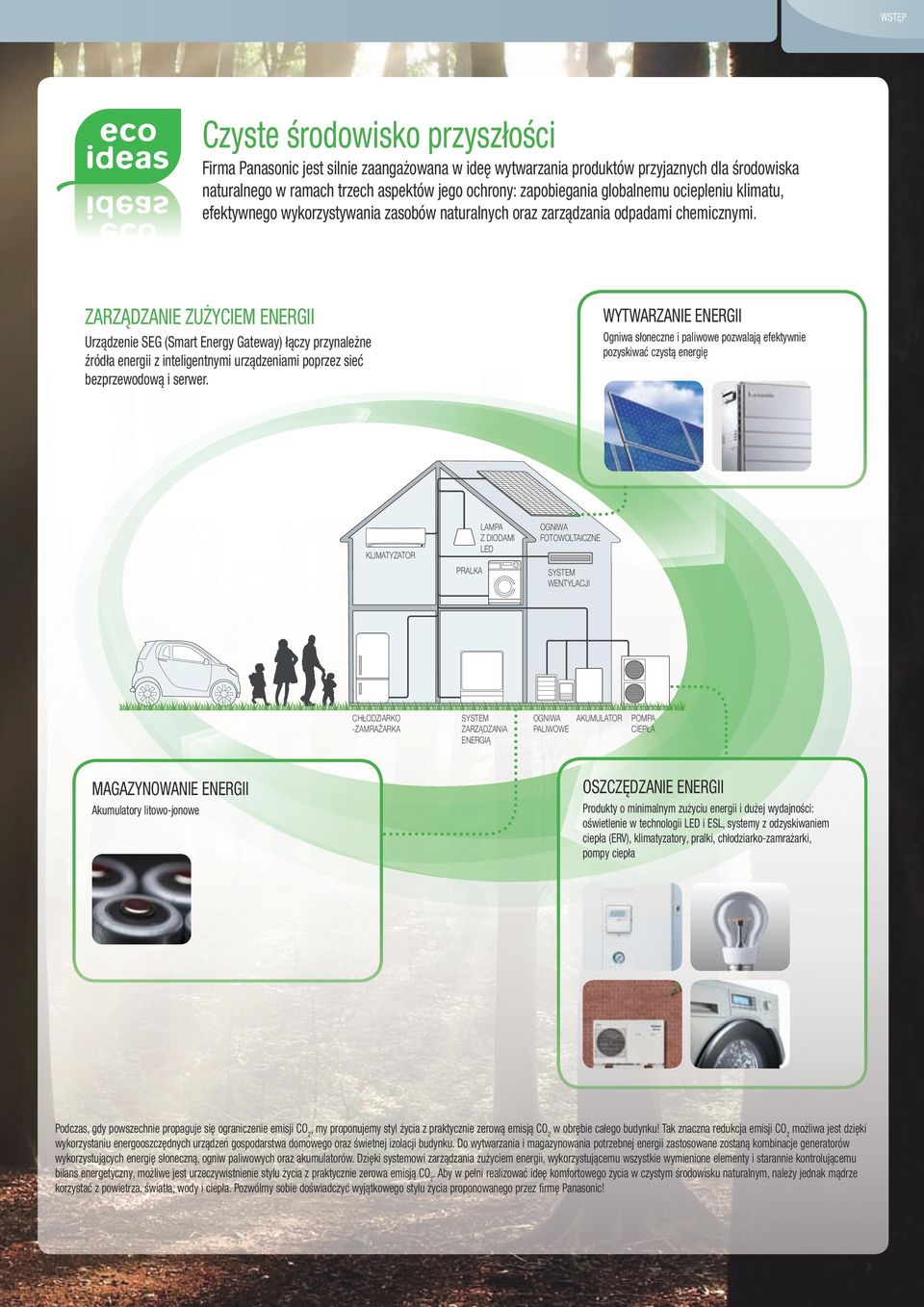

7 WSTĘP Czyste środowisko przyszłości Firma Panasonic jest silnie zaangażowana w ideę wytwarzania produktów przyjaznych dla środowiska naturalnego w ramach trzech aspektów jego ochrony: zapobiegania globalnemu ociepleniu klimatu, efektywnego wykorzystywania zasobów naturalnych oraz zarządzania odpadami chemicznymi. ZARZĄDZANIE ZUŻYCIEM ENERGII Urządzenie SEG (Smart Energy Gateway) łączy przynależne źródła energii z inteligentnymi urządzeniami poprzez sieć bezprzewodową i serwer. WYTWARZANIE ENERGII Ogniwa słoneczne i paliwowe pozwalają efektywnie pozyskiwać czystą energię KLIMATYZATOR PRALKA LAMPA Z DIODAMI LED OGNIWA FOTOWOLTAICZNE SYSTEM WENTYLACJI CHŁODZIARKO -ZAMRAŻARKA SYSTEM ZARZĄDZANIA ENERGIĄ OGNIWA PALIWOWE AKUMULATOR POMPA CIEPŁA MAGAZYNOWANIE ENERGII Akumulatory litowo-jonowe OSZCZĘDZANIE ENERGII Produkty o minimalnym zużyciu energii i dużej wydajności: oświetlenie w technologii LED i ESL, systemy z odzyskiwaniem ciepła (ERV), klimatyzatory, pralki, chłodziarko-zamrażarki, pompy ciepła Podczas, gdy powszechnie propaguje się ograniczenie emisji CO 2, my proponujemy styl życia z praktycznie zerową emisją CO 2 w obrębie całego budynku! Tak znaczna redukcja emisji CO 2 możliwa jest dzięki wykorzystaniu energooszczędnych urządzeń gospodarstwa domowego oraz świetnej izolacji budynku. Do wytwarzania i magazynowania potrzebnej energii zastosowane zostaną kombinacje generatorów wykorzystujących energię słoneczną, ogniw paliwowych oraz akumulatorów. Dzięki systemowi zarządzania zużyciem energii, wykorzystującemu wszystkie wymienione elementy i starannie kontrolującemu bilans energetyczny, możliwe jest urzeczywistnienie stylu życia z praktycznie zerowa emisją CO 2. Aby w pełni realizować ideę komfortowego życia w czystym środowisku naturalnym, należy jednak mądrze korzystać z powietrza, światła, wody i ciepła. Pozwólmy sobie doświadczyć wyjątkowego stylu życia proponowanego przez firmę Panasonic! 7

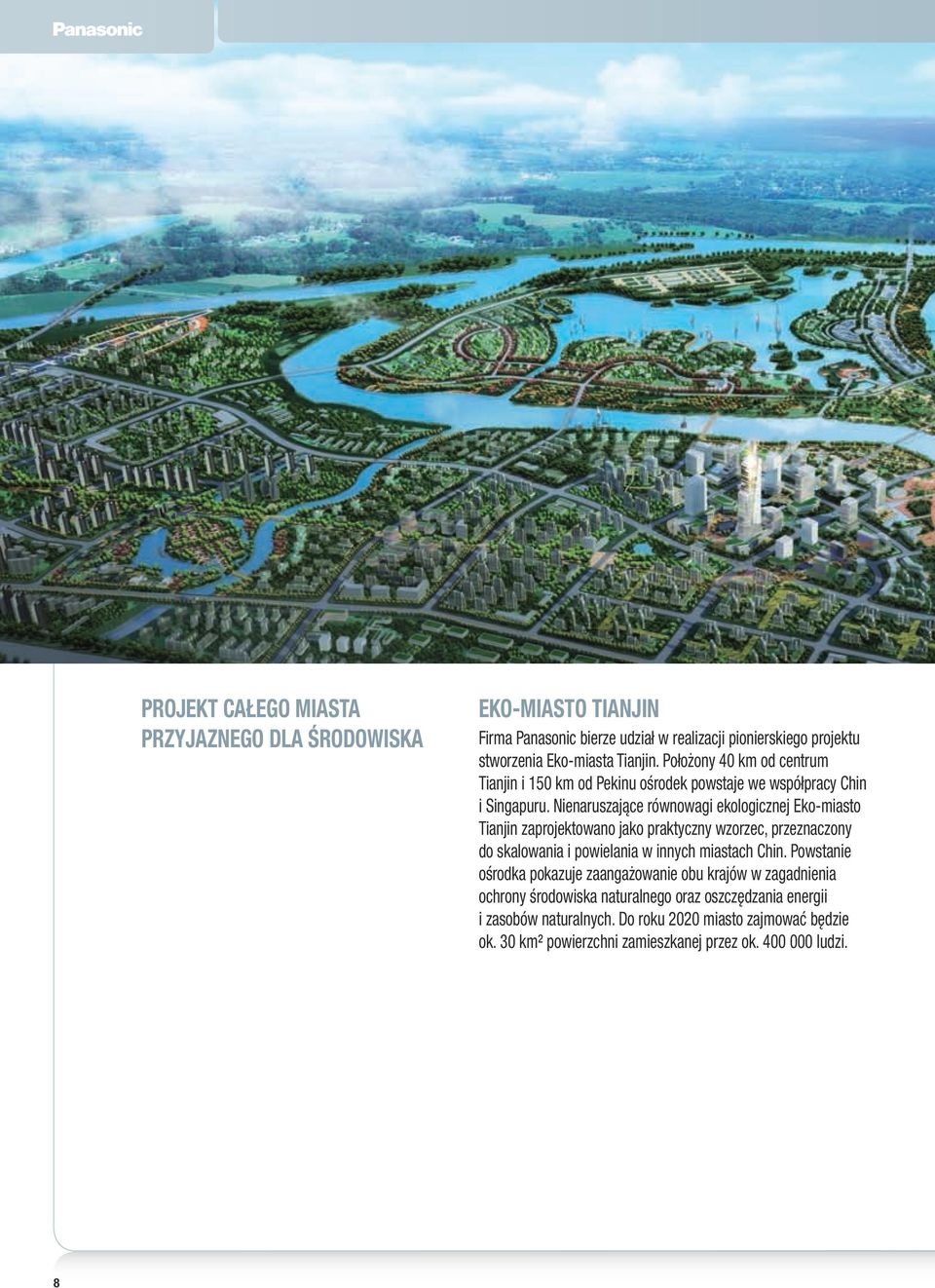

8 PROJEKT CAŁEGO MIASTA PRZYJAZNEGO DLA ŚRODOWISKA EKO-MIASTO TIANJIN Firma Panasonic bierze udział w realizacji pionierskiego projektu stworzenia Eko-miasta Tianjin. Położony 40 km od centrum Tianjin i 150 km od Pekinu ośrodek powstaje we współpracy Chin i Singapuru. Nienaruszające równowagi ekologicznej Eko-miasto Tianjin zaprojektowano jako praktyczny wzorzec, przeznaczony do skalowania i powielania w innych miastach Chin. Powstanie ośrodka pokazuje zaangażowanie obu krajów w zagadnienia ochrony środowiska naturalnego oraz oszczędzania energii i zasobów naturalnych. Do roku 2020 miasto zajmować będzie ok. 30 km² powierzchni zamieszkanej przez ok ludzi. 8

9 WSTĘP DOMOWY SYSTEM ZARZĄDZANIA ENERGIĄ Każdy dom w Eko-mieście Tianjin wyposażony zostanie w system klimatyzacji mini-vrf z domowym systemem zarządzania energią (HEMS) firmy Panasonic. Aby zmniejszyć zużycie energii w poszczególnych mieszkaniach, system HEMS zaprojektowano jako centralny dla całego budynku. System sumuje całkowitą ilość zużytej energii, uwzględniając sprzęty gospodarstwa domowego, generatory prądu wykorzystujące energię słoneczną, ładowarki samochodów elektrycznych, akumulatory i pozostałe urządzenia. Użytkownik otrzymuje informacje o stopniu realizacji założonych planów oszczędnościowych oraz sugestie dotyczące dalszych możliwości obniżenia zużycia energii. Informacje można będzie odczytać na wszystkich monitorach używanych w domu, dzięki czemu mieszkańcy będą w bardziej świadomy sposób wykorzystywać energię elektryczną i przyzwyczajać się do przyjaznego środowisku stylu życia. ZRÓWNOWAŻONE INTELIGENTNE MIASTO FUJISAWA Firma Panasonic przekształca swoje dawne tereny fabryczne w mieście Fujisawa położonym 50 km na zachód od Tokio w inteligentne miasto, umieszczając tam systemy wykorzystania energii powstałe w oparciu o proekologiczne idee. Projekt realizowany jest przy współpracy z ośmioma innymi koncernami oraz władzami miasta Fujisawa. Miasto pomieści 1000 gospodarstw domowych ulokowanych na powierzchni ponad 19 hektarów. Na każdym etapie projektowania i budowy przewidziana jest ścisła współpraca deweloperów oraz firm produkcyjnych i usługowych zaangażowanych w przedsięwzięcie. Domy zostaną wyposażone w całą gamę najnowocześniejszych systemów firmy Panasonic, służących do pozyskiwania, magazynowania i zarządzania energią. Dzięki generowaniu energii za pomocą efektywnych modułów słonecznych i ogniw paliwowych oraz jej magazynowaniu w pojemnych akumulatorach litowo-jonowych, budynki będą całkowicie samowystarczalne. Zarówno energooszczędne oświetlenie, jak klimatyzacja i urządzenia gospodarstwa domowego podłączone zostaną do systemu komputerowego, który na monitorach telewizyjnych i komputerowych wyświetlać może informacje dotyczące zużycia energii oraz wskazówki odnośnie jej oszczędzania. 9

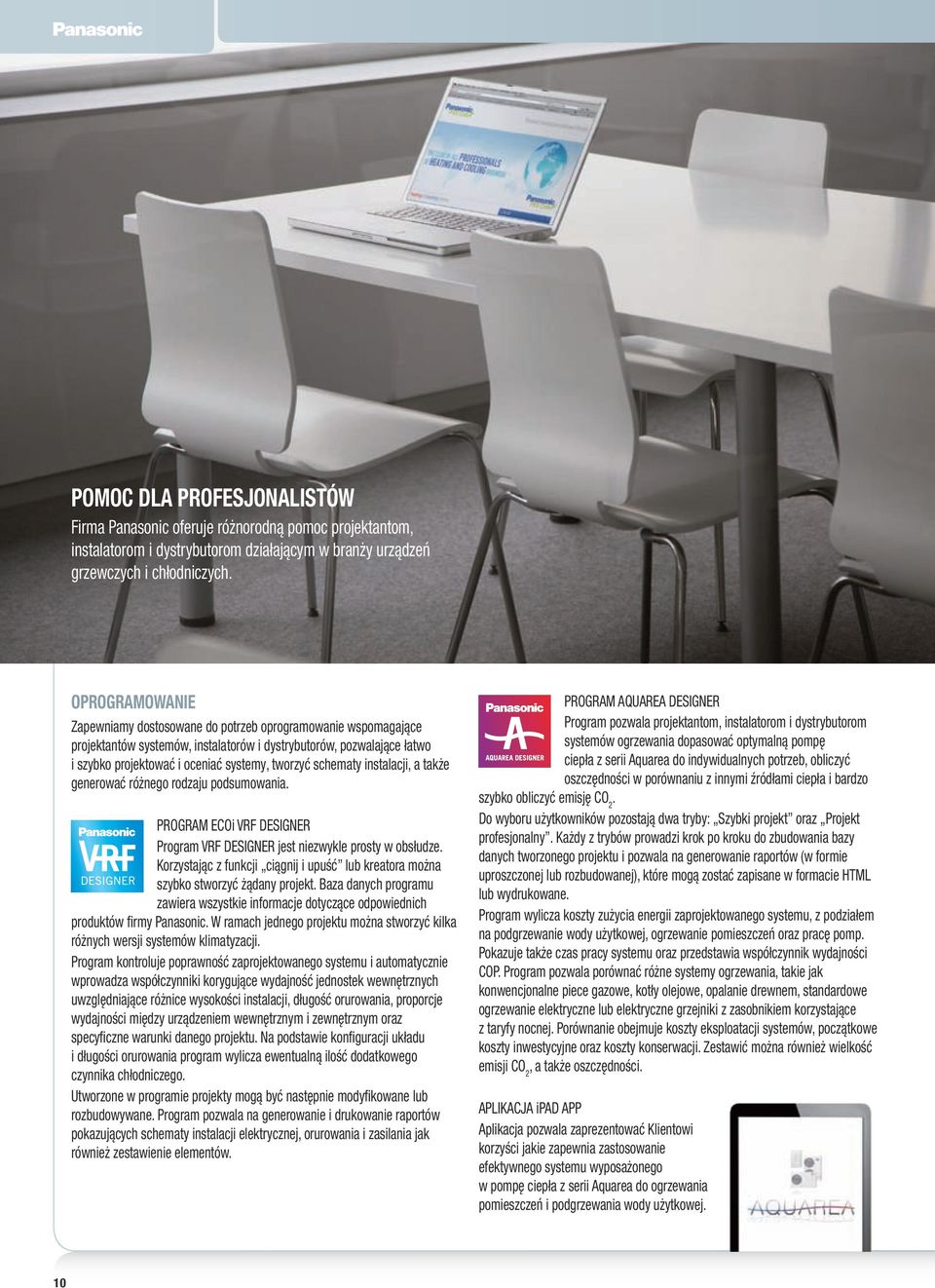

10 POMOC DLA PROFESJONALISTÓW Firma Panasonic oferuje różnorodną pomoc projektantom, instalatorom i dystrybutorom działającym w branży urządzeń grzewczych i chłodniczych. OPROGRAMOWANIE Zapewniamy dostosowane do potrzeb oprogramowanie wspomagające projektantów systemów, instalatorów i dystrybutorów, pozwalające łatwo i szybko projektować i oceniać systemy, tworzyć schematy instalacji, a także generować różnego rodzaju podsumowania. PROGRAM ECOi VRF DESIGNER Program VRF DESIGNER jest niezwykle prosty w obsłudze. Korzystając z funkcji ciągnij i upuść lub kreatora można szybko stworzyć żądany projekt. Baza danych programu zawiera wszystkie informacje dotyczące odpowiednich produktów firmy Panasonic. W ramach jednego projektu można stworzyć kilka różnych wersji systemów klimatyzacji. Program kontroluje poprawność zaprojektowanego systemu i automatycznie wprowadza współczynniki korygujące wydajność jednostek wewnętrznych uwzględniające różnice wysokości instalacji, długość orurowania, proporcje wydajności między urządzeniem wewnętrznym i zewnętrznym oraz specyficzne warunki danego projektu. Na podstawie konfiguracji układu i długości orurowania program wylicza ewentualną ilość dodatkowego czynnika chłodniczego. Utworzone w programie projekty mogą być następnie modyfikowane lub rozbudowywane. Program pozwala na generowanie i drukowanie raportów pokazujących schematy instalacji elektrycznej, orurowania i zasilania jak również zestawienie elementów. PROGRAM AQUAREA DESIGNER Program pozwala projektantom, instalatorom i dystrybutorom systemów ogrzewania dopasować optymalną pompę ciepła z serii Aquarea do indywidualnych potrzeb, obliczyć oszczędności w porównaniu z innymi źródłami ciepła i bardzo szybko obliczyć emisję CO 2. Do wyboru użytkowników pozostają dwa tryby: Szybki projekt oraz Projekt profesjonalny. Każdy z trybów prowadzi krok po kroku do zbudowania bazy danych tworzonego projektu i pozwala na generowanie raportów (w formie uproszczonej lub rozbudowanej), które mogą zostać zapisane w formacie HTML lub wydrukowane. Program wylicza koszty zużycia energii zaprojektowanego systemu, z podziałem na podgrzewanie wody użytkowej, ogrzewanie pomieszczeń oraz pracę pomp. Pokazuje także czas pracy systemu oraz przedstawia współczynnik wydajności COP. Program pozwala porównać różne systemy ogrzewania, takie jak konwencjonalne piece gazowe, kotły olejowe, opalanie drewnem, standardowe ogrzewanie elektryczne lub elektryczne grzejniki z zasobnikiem korzystające z taryfy nocnej. Porównanie obejmuje koszty eksploatacji systemów, początkowe koszty inwestycyjne oraz koszty konserwacji. Zestawić można również wielkość emisji CO 2, a także oszczędności. APLIKACJA ipad APP Aplikacja pozwala zaprezentować Klientowi korzyści jakie zapewnia zastosowanie efektywnego systemu wyposażonego w pompę ciepła z serii Aquarea do ogrzewania pomieszczeń i podgrzewania wody użytkowej. 10

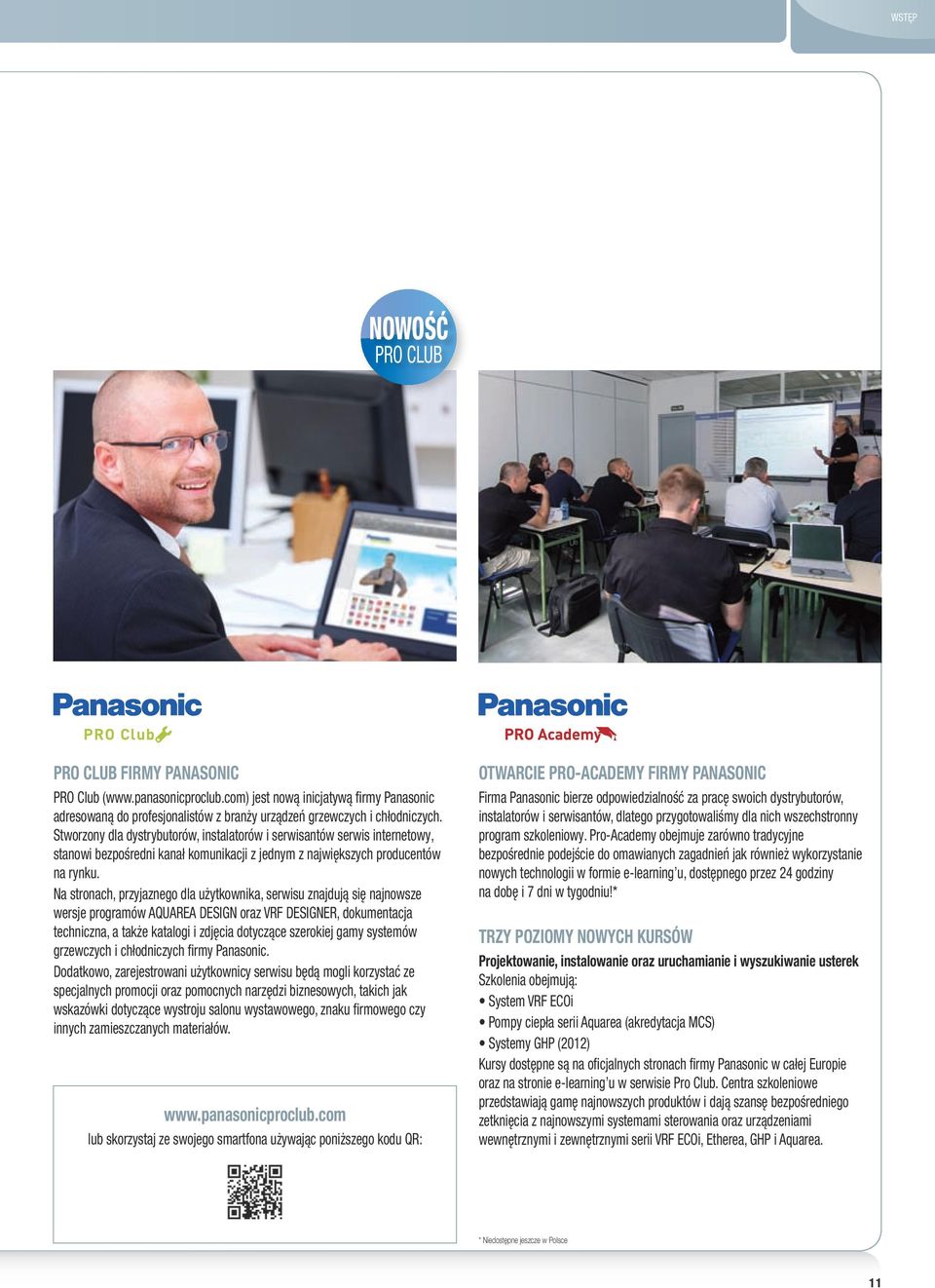

11 WSTĘP NOWOŚĆ PRO CLUB PRO Club PRO CLUB FIRMY PANASONIC PRO Club ( jest nową inicjatywą firmy Panasonic adresowaną do profesjonalistów z branży urządzeń grzewczych i chłodniczych. Stworzony dla dystrybutorów, instalatorów i serwisantów serwis internetowy, stanowi bezpośredni kanał komunikacji z jednym z największych producentów na rynku. Na stronach, przyjaznego dla użytkownika, serwisu znajdują się najnowsze wersje programów AQUAREA DESIGN oraz VRF DESIGNER, dokumentacja techniczna, a także katalogi i zdjęcia dotyczące szerokiej gamy systemów grzewczych i chłodniczych firmy Panasonic. Dodatkowo, zarejestrowani użytkownicy serwisu będą mogli korzystać ze specjalnych promocji oraz pomocnych narzędzi biznesowych, takich jak wskazówki dotyczące wystroju salonu wystawowego, znaku firmowego czy innych zamieszczanych materiałów. lub skorzystaj ze swojego smartfona używając poniższego kodu QR: OTWARCIE PRO-ACADEMY FIRMY PANASONIC Firma Panasonic bierze odpowiedzialność za pracę swoich dystrybutorów, instalatorów i serwisantów, dlatego przygotowaliśmy dla nich wszechstronny program szkoleniowy. Pro-Academy obejmuje zarówno tradycyjne bezpośrednie podejście do omawianych zagadnień jak również wykorzystanie nowych technologii w formie e-learning u, dostępnego przez 24 godziny na dobę i 7 dni w tygodniu!* TRZY POZIOMY NOWYCH KURSÓW Projektowanie, instalowanie oraz uruchamianie i wyszukiwanie usterek Szkolenia obejmują: System VRF ECOi Pompy ciepła serii Aquarea (akredytacja MCS) Systemy GHP (2012) Kursy dostępne są na oficjalnych stronach firmy Panasonic w całej Europie oraz na stronie e-learning u w serwisie Pro Club. Centra szkoleniowe przedstawiają gamę najnowszych produktów i dają szansę bezpośredniego zetknięcia z najnowszymi systemami sterowania oraz urządzeniami wewnętrznymi i zewnętrznymi serii VRF ECOi, Etherea, GHP i Aquarea. * Niedostępne jeszcze w Polsce 11

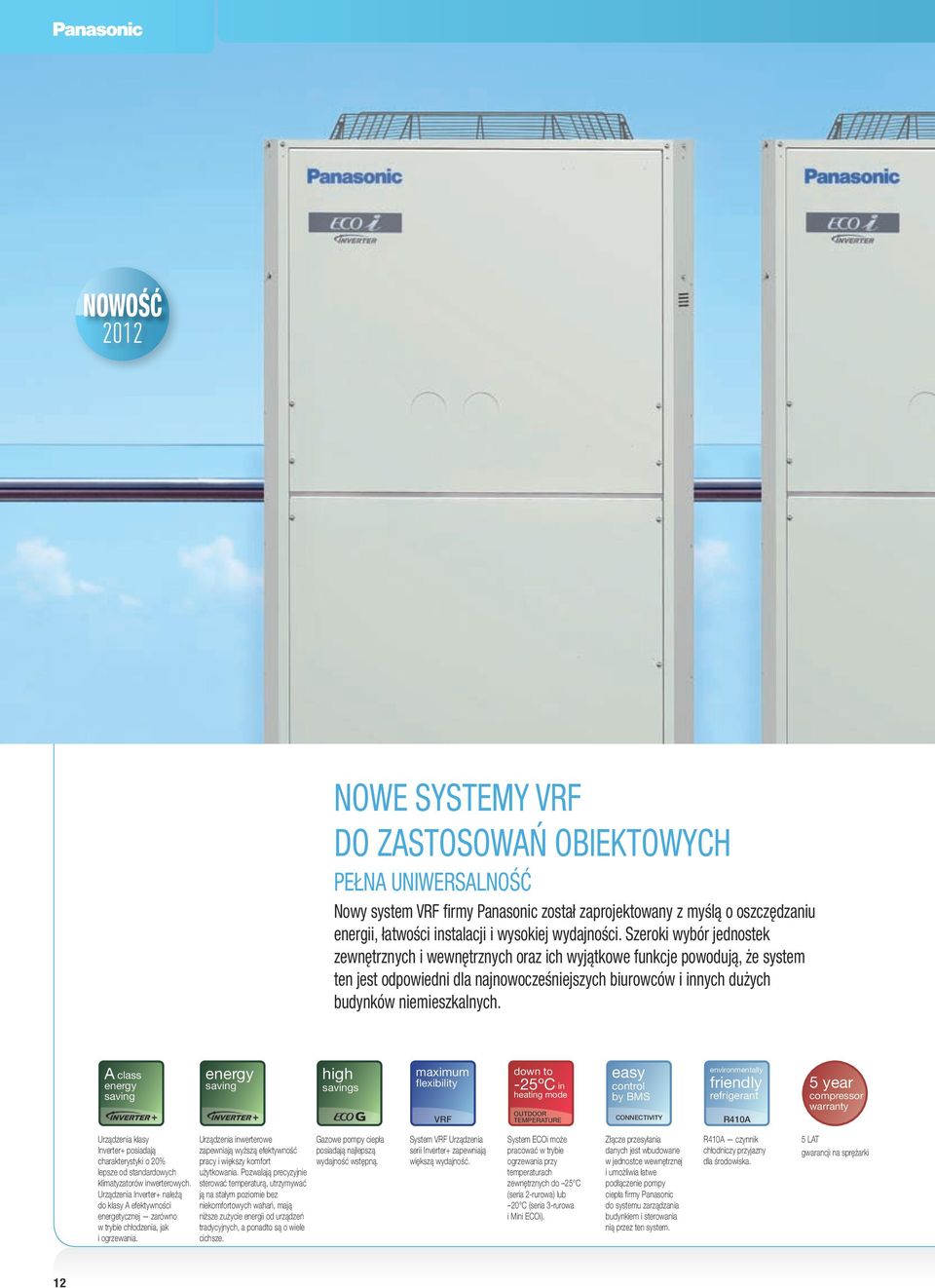

12 NOWOŚĆ 2012 NOWE SYSTEMY VRF DO ZASTOSOWAŃ OBIEKTOWYCH PEŁNA UNIWERSALNOŚĆ Nowy system VRF firmy Panasonic został zaprojektowany z myślą o oszczędzaniu energii, łatwości instalacji i wysokiej wydajności. Szeroki wybór jednostek zewnętrznych i wewnętrznych oraz ich wyjątkowe funkcje powodują, że system ten jest odpowiedni dla najnowocześniejszych biurowców i innych dużych budynków niemieszkalnych. A class energy saving energy saving high savings maximum flexibility VRF down to -25ºC in heating mode OUTDOOR TEMPERATURE easy control by BMS CONNECTIVITY environmentally friendly refrigerant R410A 5 year compressor warranty Urządzenia klasy Inverter+ posiadają charakterystyki o 20% lepsze od standardowych klimatyzatorów inwerterowych. Urządzenia Inverter+ należą do klasy A efektywności energetycznej zarówno w trybie chłodzenia, jak i ogrzewania. Urządzenia inwerterowe zapewniają wyższą efektywność pracy i większy komfort użytkowania. Pozwalają precyzyjnie sterować temperaturą, utrzymywać ją na stałym poziomie bez niekomfortowych wahań, mają niższe zużycie energii od urządzeń tradycyjnych, a ponadto są o wiele cichsze. Gazowe pompy ciepła posiadają najlepszą wydajność wstępną. System VRF Urządzenia serii Inverter+ zapewniają większą wydajność. System ECOi może pracować w trybie ogrzewania przy temperaturach zewnętrznych do 25 C (seria 2-rurowa) lub 20 C (seria 3-rurowa i Mini ECOi). Złącze przesyłania danych jest wbudowane w jednostce wewnętrznej i umożliwia łatwe podłączenie pompy ciepła firmy Panasonic do systemu zarządzania budynkiem i sterowania nią przez ten system. R410A czynnik chłodniczy przyjazny dla środowiska. 5 LAT gwarancji na sprężarki 12

13 SYSTEMY VRF Seria FS Multi VRF Seria FS Multi VRF to seria w pełni elektrycznych urządzeń w systemie VRF, przeznaczonych szczególnie do małych i średnich instalacji. Zalety: Łatwa instalacja urządzeń Brak konieczności dodawania czynnika chłodniczego (dla modeli o mocy 4, 5 i 6 KM) Jednostki wewnętrzne dopasowane wyglądem do modeli naściennych serii Etherea Funkcja automatycznej diagnostyki z 7-segmentowym wyświetlaczem ułatwiająca ustawienia i naprawy Przykłady zastosowań: 1. Mieszkania 2. Domy jednorodzinne 3. Biura 4. Sklepy i butiki Seria Mini ECOi Mini ECOi VRF to seria wysokowydajnych urządzeń elektrycznych typu VRF. Zalety: Wysokowydajne jednostki zewnętrzne Kompatybilność z wszystkimi jednostkami wewnętrznymi serii ECOi Kompatybilność z wszystkimi sterownikami zdalnego sterowania/interfejsami serii ECOi Łatwe podłączanie do systemów ECOi Przykłady zastosowań serii ECOi i Mini ECOi: 1. Kompleksy budynków // 2. Budynki wysokie // 3. Budynki użyteczności publicznej // 4. Hotele Seria ECOi Elektryczne urządzenia serii ECOi typu VRF są przeznaczone szczególnie do najbardziej wymagających zastosowań w biurach i dużych obiektach. Zalety: Wysoka wydajność systemu Modele o mocy od 8 do 20 KM w pojedynczej obudowie Rozszerzony zakres roboczy umożliwiający ogrzewanie przy temperaturach zewnętrznych do 25 C Możliwość zastosowania w projektach modernizacyjnych Seria ECO G Seria urządzeń gazowych ECO G typu VRF jest szczególnie przeznaczona do zastosowań w budynkach o ograniczonym dostępie do energii elektrycznej lub w przypadku konieczności obniżenia emisji CO 2. Zalety: Bardzo wysoki współczynnik sprawności początkowej Bardzo niskie zużycie energii elektrycznej Kompatybilność z wszystkimi jednostkami wewnętrznymi i sterownikami serii ECOi Podgrzewanie wody w okresie letnim bez ponoszenia kosztów Przykłady zastosowań: 1. Kompleksy budynków 2. Budynki wysokie 3. Budynki użyteczności publicznej 4. Hotele 13

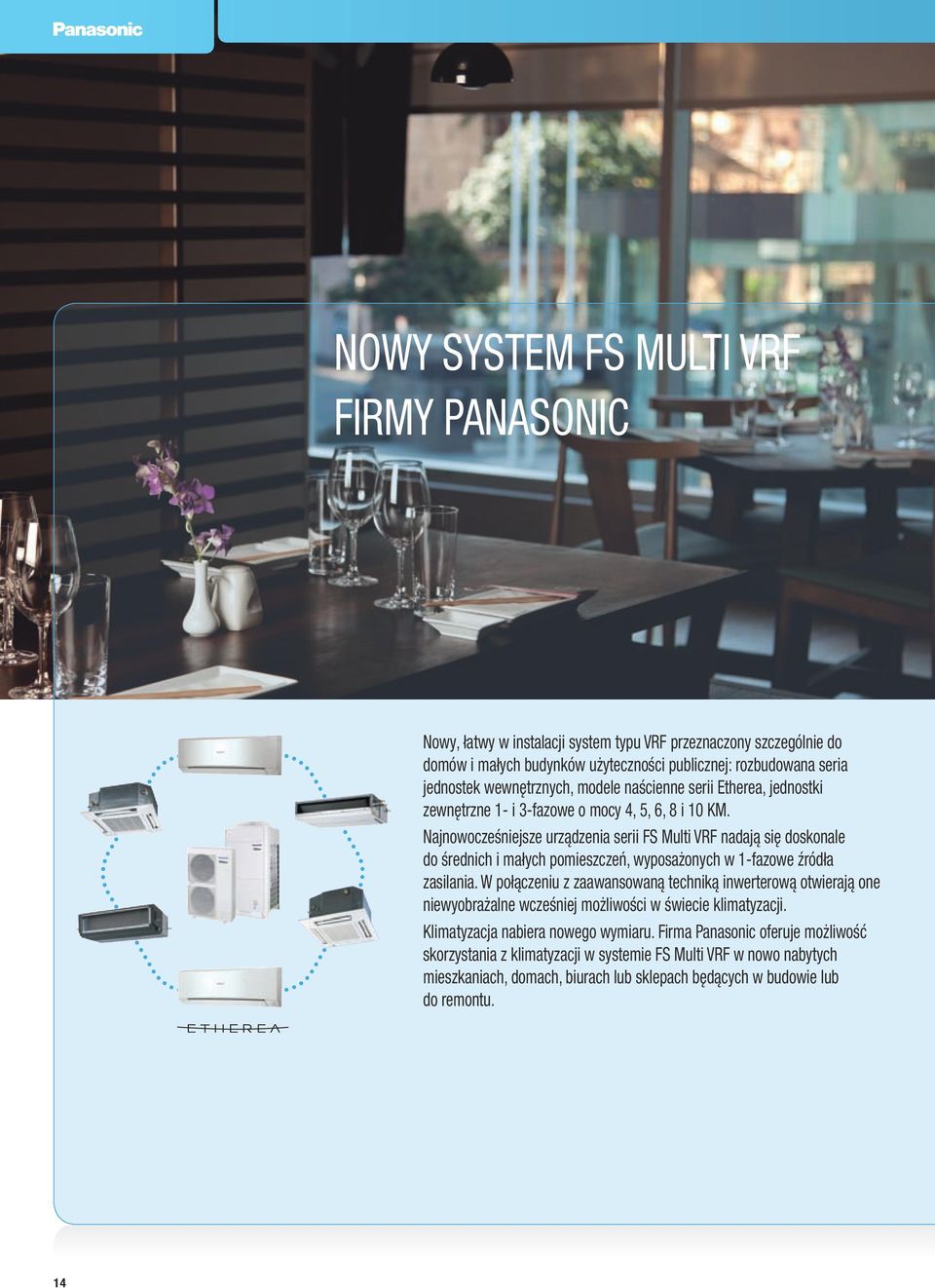

14 NOWY SYSTEM FS MULTI VRF FIRMY PANASONIC Nowy, łatwy w instalacji system typu VRF przeznaczony szczególnie do domów i małych budynków użyteczności publicznej: rozbudowana seria jednostek wewnętrznych, modele naścienne serii Etherea, jednostki zewnętrzne 1- i 3-fazowe o mocy 4, 5, 6, 8 i 10 KM. Najnowocześniejsze urządzenia serii FS Multi VRF nadają się doskonale do średnich i małych pomieszczeń, wyposażonych w 1-fazowe źródła zasilania. W połączeniu z zaawansowaną techniką inwerterową otwierają one niewyobrażalne wcześniej możliwości w świecie klimatyzacji. Klimatyzacja nabiera nowego wymiaru. Firma Panasonic oferuje możliwość skorzystania z klimatyzacji w systemie FS Multi VRF w nowo nabytych mieszkaniach, domach, biurach lub sklepach będących w budowie lub do remontu. 14

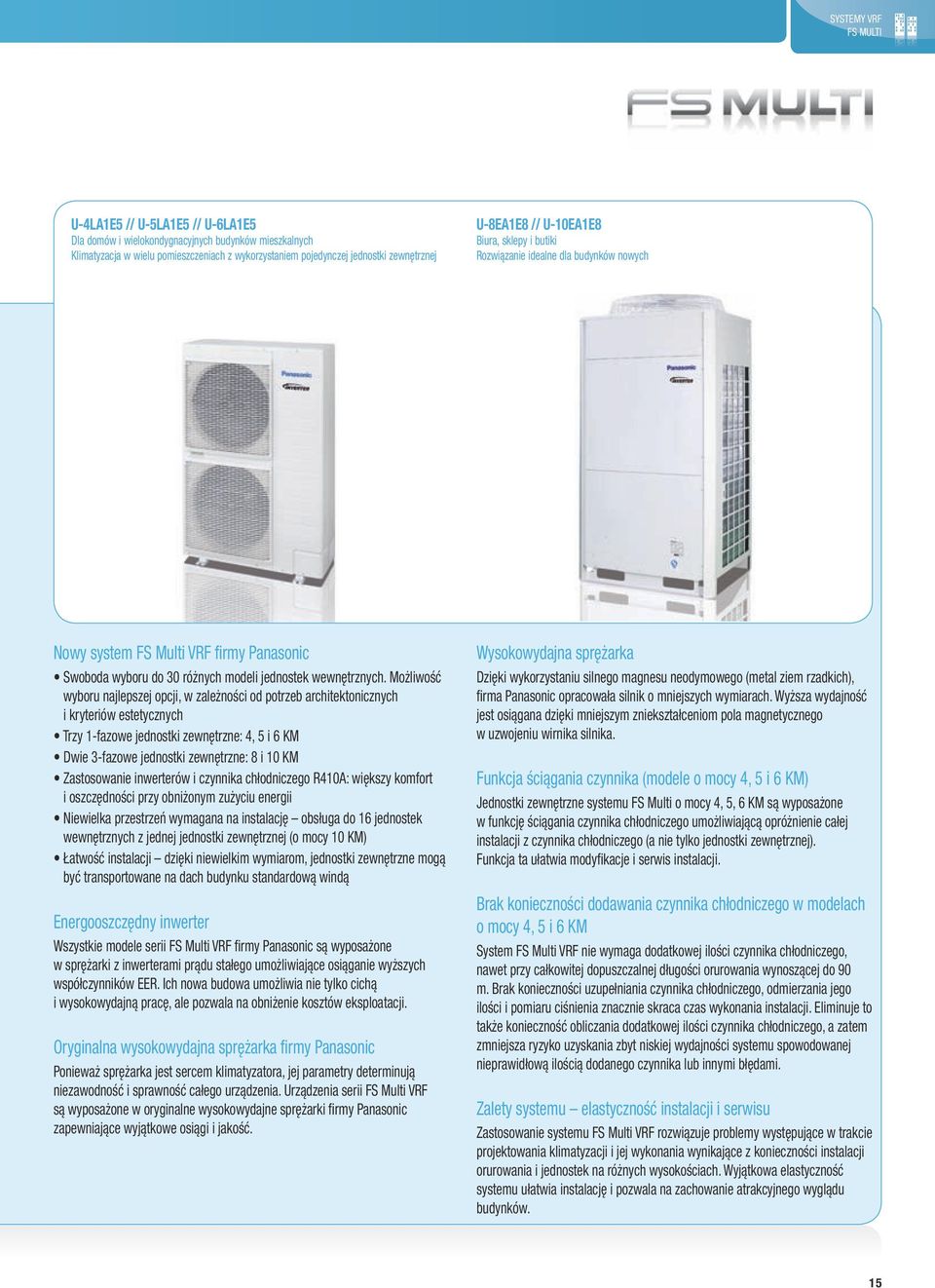

15 SYSTEMY VRF FS MULTI U-4LA1E5 // U-5LA1E5 // U-6LA1E5 Dla domów i wielokondygnacyjnych budynków mieszkalnych Klimatyzacja w wielu pomieszczeniach z wykorzystaniem pojedynczej jednostki zewnętrznej U-8EA1E8 // U-10EA1E8 Biura, sklepy i butiki Rozwiązanie idealne dla budynków nowych Nowy system FS Multi VRF firmy Panasonic Swoboda wyboru do 30 różnych modeli jednostek wewnętrznych. Możliwość wyboru najlepszej opcji, w zależności od potrzeb architektonicznych i kryteriów estetycznych Trzy 1-fazowe jednostki zewnętrzne: 4, 5 i 6 KM Dwie 3-fazowe jednostki zewnętrzne: 8 i 10 KM Zastosowanie inwerterów i czynnika chłodniczego R410A: większy komfort i oszczędności przy obniżonym zużyciu energii Niewielka przestrzeń wymagana na instalację obsługa do 16 jednostek wewnętrznych z jednej jednostki zewnętrznej (o mocy 10 KM) Łatwość instalacji dzięki niewielkim wymiarom, jednostki zewnętrzne mogą być transportowane na dach budynku standardową windą Energooszczędny inwerter Wszystkie modele serii FS Multi VRF firmy Panasonic są wyposażone w sprężarki z inwerterami prądu stałego umożliwiające osiąganie wyższych współczynników EER. Ich nowa budowa umożliwia nie tylko cichą i wysokowydajną pracę, ale pozwala na obniżenie kosztów eksploatacji. Oryginalna wysokowydajna sprężarka firmy Panasonic Ponieważ sprężarka jest sercem klimatyzatora, jej parametry determinują niezawodność i sprawność całego urządzenia. Urządzenia serii FS Multi VRF są wyposażone w oryginalne wysokowydajne sprężarki firmy Panasonic zapewniające wyjątkowe osiągi i jakość. Wysokowydajna sprężarka Dzięki wykorzystaniu silnego magnesu neodymowego (metal ziem rzadkich), firma Panasonic opracowała silnik o mniejszych wymiarach. Wyższa wydajność jest osiągana dzięki mniejszym zniekształceniom pola magnetycznego w uzwojeniu wirnika silnika. Funkcja ściągania czynnika (modele o mocy 4, 5 i 6 KM) Jednostki zewnętrzne systemu FS Multi o mocy 4, 5, 6 KM są wyposażone w funkcję ściągania czynnika chłodniczego umożliwiającą opróżnienie całej instalacji z czynnika chłodniczego (a nie tylko jednostki zewnętrznej). Funkcja ta ułatwia modyfikacje i serwis instalacji. Brak konieczności dodawania czynnika chłodniczego w modelach o mocy 4, 5 i 6 KM System FS Multi VRF nie wymaga dodatkowej ilości czynnika chłodniczego, nawet przy całkowitej dopuszczalnej długości orurowania wynoszącej do 90 m. Brak konieczności uzupełniania czynnika chłodniczego, odmierzania jego ilości i pomiaru ciśnienia znacznie skraca czas wykonania instalacji. Eliminuje to także konieczność obliczania dodatkowej ilości czynnika chłodniczego, a zatem zmniejsza ryzyko uzyskania zbyt niskiej wydajności systemu spowodowanej nieprawidłową ilością dodanego czynnika lub innymi błędami. Zalety systemu elastyczność instalacji i serwisu Zastosowanie systemu FS Multi VRF rozwiązuje problemy występujące w trakcie projektowania klimatyzacji i jej wykonania wynikające z konieczności instalacji orurowania i jednostek na różnych wysokościach. Wyjątkowa elastyczność systemu ułatwia instalację i pozwala na zachowanie atrakcyjnego wyglądu budynków. 15

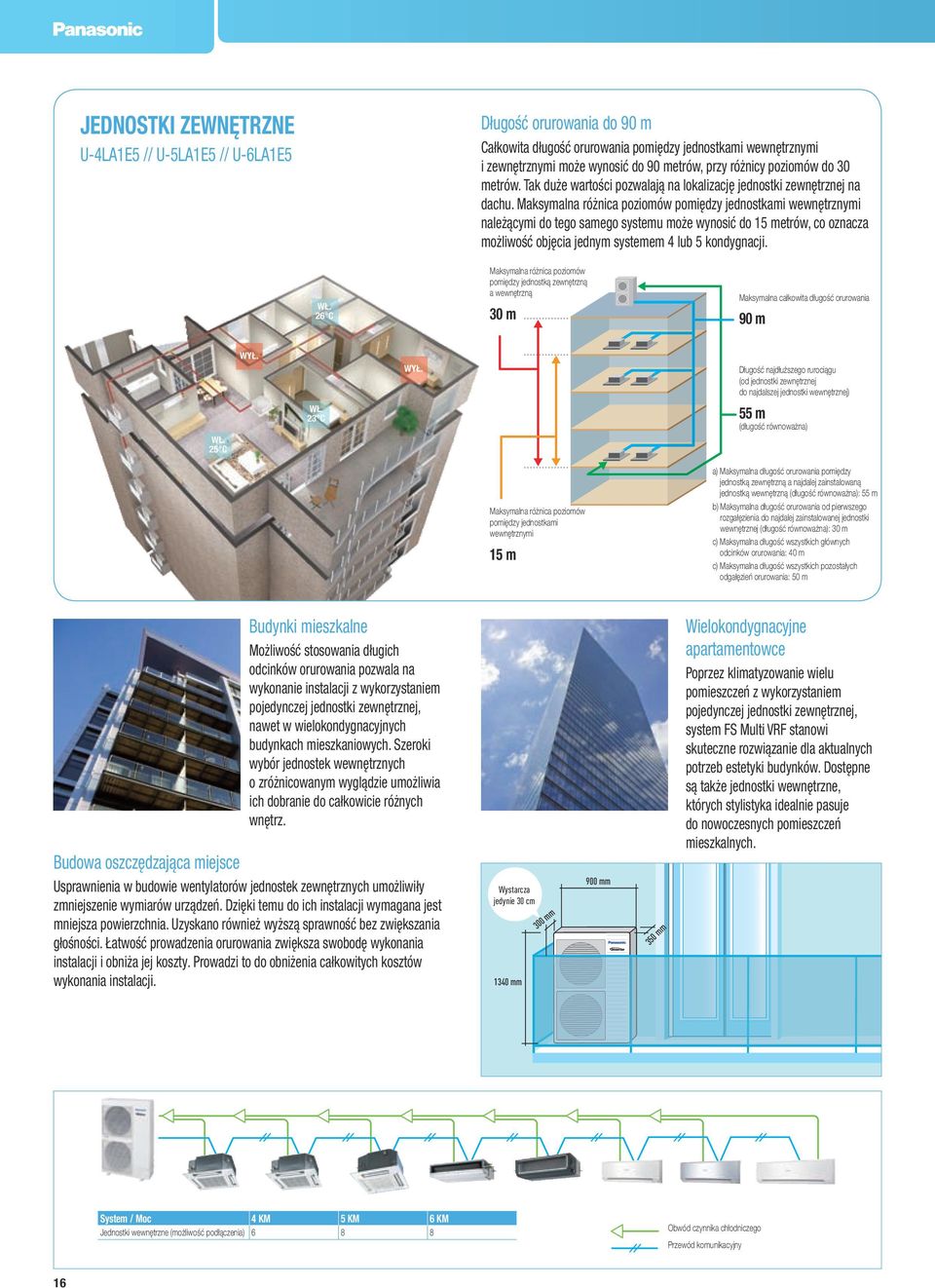

16 JEDNOSTKI ZEWNĘTRZNE U-4LA1E5 // U-5LA1E5 // U-6LA1E5 Długość orurowania do 90 m Całkowita długość orurowania pomiędzy jednostkami wewnętrznymi i zewnętrznymi może wynosić do 90 metrów, przy różnicy poziomów do 30 metrów. Tak duże wartości pozwalają na lokalizację jednostki zewnętrznej na dachu. Maksymalna różnica poziomów pomiędzy jednostkami wewnętrznymi należącymi do tego samego systemu może wynosić do 15 metrów, co oznacza możliwość objęcia jednym systemem 4 lub 5 kondygnacji. WŁ. 26 C Maksymalna różnica poziomów pomiędzy jednostką zewnętrzną a wewnętrzną 30 m Maksymalna całkowita długość orurowania 90 m WŁ. 25 C WYŁ. WŁ. 23 C WYŁ. Długość najdłuższego rurociągu (od jednostki zewnętrznej do najdalszej jednostki wewnętrznej) 55 m (długość równoważna) Maksymalna różnica poziomów pomiędzy jednostkami wewnętrznymi 15 m a) Maksymalna długość orurowania pomiędzy jednostką zewnętrzną a najdalej zainstalowaną jednostką wewnętrzną (długość równoważna): 55 m b) Maksymalna długość orurowania od pierwszego rozgałęzienia do najdalej zainstalowanej jednostki wewnętrznej (długość równoważna): 30 m c) Maksymalna długość wszystkich głównych odcinków orurowania: 40 m c) Maksymalna długość wszystkich pozostałych odgałęzień orurowania: 50 m Budynki mieszkalne Możliwość stosowania długich odcinków orurowania pozwala na wykonanie instalacji z wykorzystaniem pojedynczej jednostki zewnętrznej, nawet w wielokondygnacyjnych budynkach mieszkaniowych. Szeroki wybór jednostek wewnętrznych o zróżnicowanym wyglądzie umożliwia ich dobranie do całkowicie różnych wnętrz. Budowa oszczędzająca miejsce Usprawnienia w budowie wentylatorów jednostek zewnętrznych umożliwiły zmniejszenie wymiarów urządzeń. Dzięki temu do ich instalacji wymagana jest mniejsza powierzchnia. Uzyskano również wyższą sprawność bez zwiększania głośności. Łatwość prowadzenia orurowania zwiększa swobodę wykonania instalacji i obniża jej koszty. Prowadzi to do obniżenia całkowitych kosztów wykonania instalacji. Wystarcza jedynie 30 cm 1340 mm 300 mm 900 mm 350 mm Wielokondygnacyjne apartamentowce Poprzez klimatyzowanie wielu pomieszczeń z wykorzystaniem pojedynczej jednostki zewnętrznej, system FS Multi VRF stanowi skuteczne rozwiązanie dla aktualnych potrzeb estetyki budynków. Dostępne są także jednostki wewnętrzne, których stylistyka idealnie pasuje do nowoczesnych pomieszczeń mieszkalnych. System / Moc 4 KM 5 KM 6 KM Jednostki wewnętrzne (możliwość podłączenia) Obwód czynnika chłodniczego Przewód komunikacyjny 16

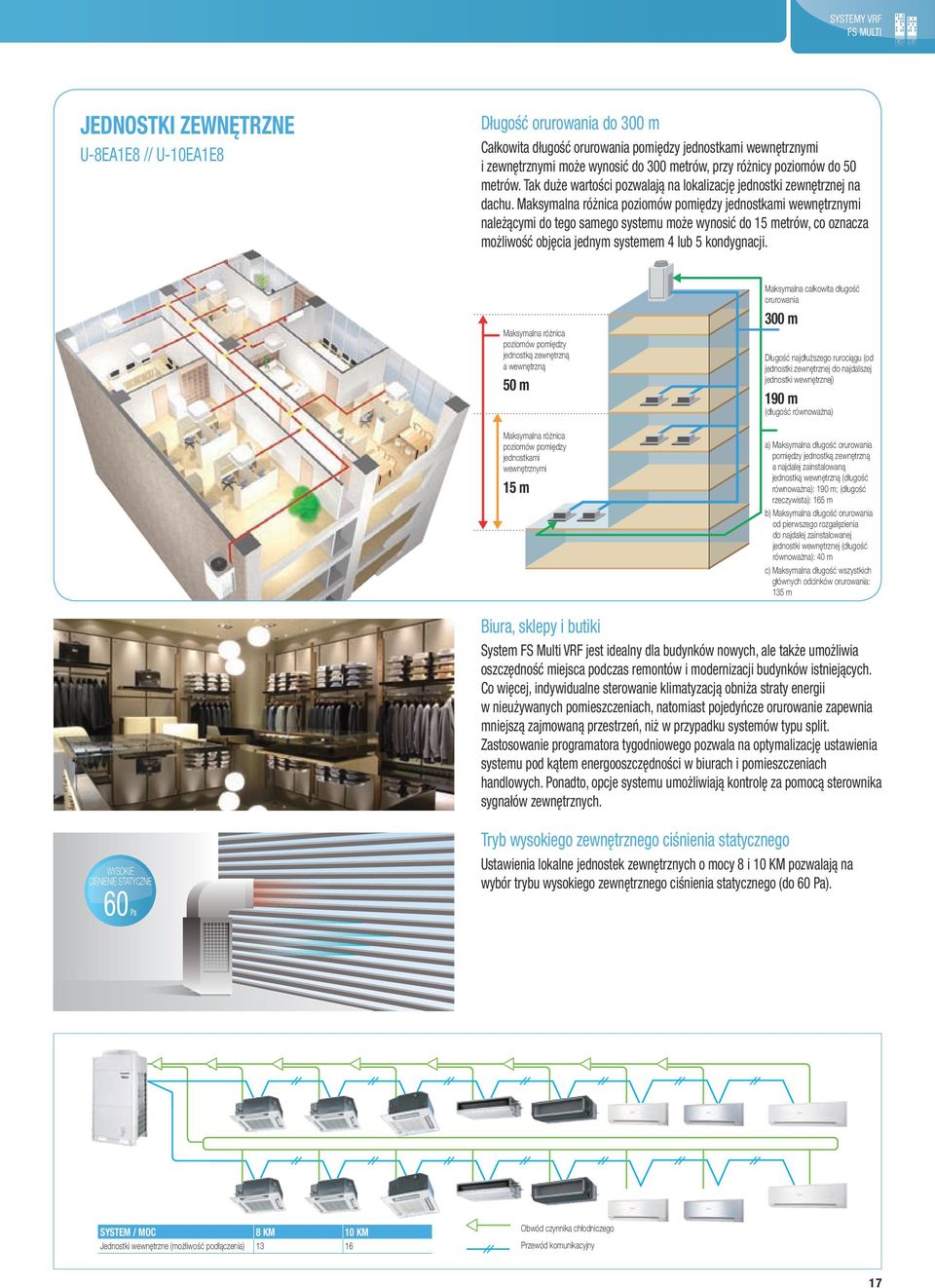

17 SYSTEMY VRF FS MULTI JEDNOSTKI ZEWNĘTRZNE U-8EA1E8 // U-10EA1E8 Długość orurowania do 300 m Całkowita długość orurowania pomiędzy jednostkami wewnętrznymi i zewnętrznymi może wynosić do 300 metrów, przy różnicy poziomów do 50 metrów. Tak duże wartości pozwalają na lokalizację jednostki zewnętrznej na dachu. Maksymalna różnica poziomów pomiędzy jednostkami wewnętrznymi należącymi do tego samego systemu może wynosić do 15 metrów, co oznacza możliwość objęcia jednym systemem 4 lub 5 kondygnacji. Maksymalna różnica poziomów pomiędzy jednostką zewnętrzną a wewnętrzną 50 m Maksymalna różnica poziomów pomiędzy jednostkami wewnętrznymi 15 m Maksymalna całkowita długość orurowania 300 m Długość najdłuższego rurociągu (od jednostki zewnętrznej do najdalszej jednostki wewnętrznej) 190 m (długość równoważna) a) Maksymalna długość orurowania pomiędzy jednostką zewnętrzną a najdalej zainstalowaną jednostką wewnętrzną (długość równoważna): 190 m; (długość rzeczywista): 165 m b) Maksymalna długość orurowania od pierwszego rozgałęzienia do najdalej zainstalowanej jednostki wewnętrznej (długość równoważna): 40 m c) Maksymalna długość wszystkich głównych odcinków orurowania: 135 m Biura, sklepy i butiki System FS Multi VRF jest idealny dla budynków nowych, ale także umożliwia oszczędność miejsca podczas remontów i modernizacji budynków istniejących. Co więcej, indywidualne sterowanie klimatyzacją obniża straty energii w nieużywanych pomieszczeniach, natomiast pojedyńcze orurowanie zapewnia mniejszą zajmowaną przestrzeń, niż w przypadku systemów typu split. Zastosowanie programatora tygodniowego pozwala na optymalizację ustawienia systemu pod kątem energooszczędności w biurach i pomieszczeniach handlowych. Ponadto, opcje systemu umożliwiają kontrolę za pomocą sterownika sygnałów zewnętrznych. WYSOKIE CIŚNIENIE STATYCZNE 60 Pa Tryb wysokiego zewnętrznego ciśnienia statycznego Ustawienia lokalne jednostek zewnętrznych o mocy 8 i 10 KM pozwalają na wybór trybu wysokiego zewnętrznego ciśnienia statycznego (do 60 Pa). SYSTEM / MOC 8 KM 10 KM Jednostki wewnętrzne (możliwość podłączenia) Obwód czynnika chłodniczego Przewód komunikacyjny 17

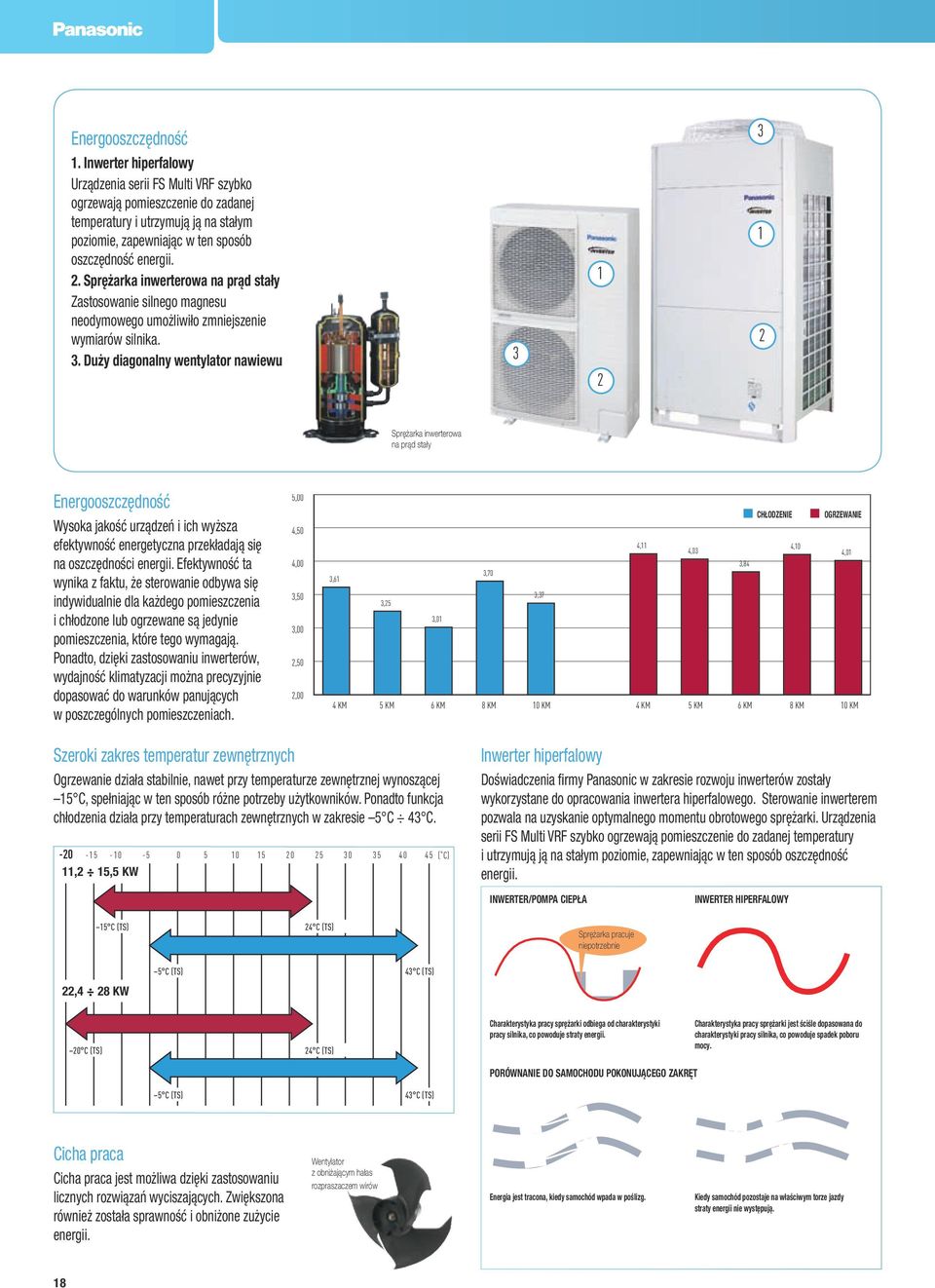

18 Energooszczędność 1. Inwerter hiperfalowy Urządzenia serii FS Multi VRF szybko ogrzewają pomieszczenie do zadanej temperatury i utrzymują ją na stałym poziomie, zapewniając w ten sposób oszczędność energii. 2. Sprężarka inwerterowa na prąd stały Zastosowanie silnego magnesu neodymowego umożliwiło zmniejszenie wymiarów silnika. 3. Duży diagonalny wentylator nawiewu Sprężarka inwerterowa na prąd stały Energooszczędność Wysoka jakość urządzeń i ich wyższa efektywność energetyczna przekładają się na oszczędności energii. Efektywność ta wynika z faktu, że sterowanie odbywa się indywidualnie dla każdego pomieszczenia i chłodzone lub ogrzewane są jedynie pomieszczenia, które tego wymagają. Ponadto, dzięki zastosowaniu inwerterów, wydajność klimatyzacji można precyzyjnie dopasować do warunków panujących w poszczególnych pomieszczeniach. 5,00 4,50 4,00 3,50 3,00 2,50 2,00 CHŁODZENIE OGRZEWANIE 4,11 4,03 4,10 4,01 3,84 3,70 3,61 3,37 3,25 3,01 4 KM 5 KM 6 KM 8 KM 10 KM 4 KM 5 KM 6 KM 8 KM 10 KM Szeroki zakres temperatur zewnętrznych Ogrzewanie działa stabilnie, nawet przy temperaturze zewnętrznej wynoszącej 15 C, spełniając w ten sposób różne potrzeby użytkowników. Ponadto funkcja chłodzenia działa przy temperaturach zewnętrznych w zakresie 5 C 43 C ( C) 11,2 15,5 KW Inwerter hiperfalowy Doświadczenia firmy Panasonic w zakresie rozwoju inwerterów zostały wykorzystane do opracowania inwertera hiperfalowego. Sterowanie inwerterem pozwala na uzyskanie optymalnego momentu obrotowego sprężarki. Urządzenia serii FS Multi VRF szybko ogrzewają pomieszczenie do zadanej temperatury i utrzymują ją na stałym poziomie, zapewniając w ten sposób oszczędność energii. INWERTER/POMPA CIEPŁA INWERTER HIPERFALOWY 15 C (TS) 24 C (TS) Sprężarka pracuje niepotrzebnie 22,4 28 KW 5 C (TS) 43 C (TS) 20 C (TS) 24 C (TS) Charakterystyka pracy sprężarki odbiega od charakterystyki pracy silnika, co powoduje straty energii. Charakterystyka pracy sprężarki jest ściśle dopasowana do charakterystyki pracy silnika, co powoduje spadek poboru mocy. PORÓWNANIE DO SAMOCHODU POKONUJĄCEGO ZAKRĘT 5 C (TS) 43 C (TS) Cicha praca Cicha praca jest możliwa dzięki zastosowaniu licznych rozwiązań wyciszających. Zwiększona również została sprawność i obniżone zużycie energii. Wentylator z obniżającym hałas rozpraszaczem wirów Energia jest tracona, kiedy samochód wpada w poślizg. Kiedy samochód pozostaje na właściwym torze jazdy straty energii nie występują. 18

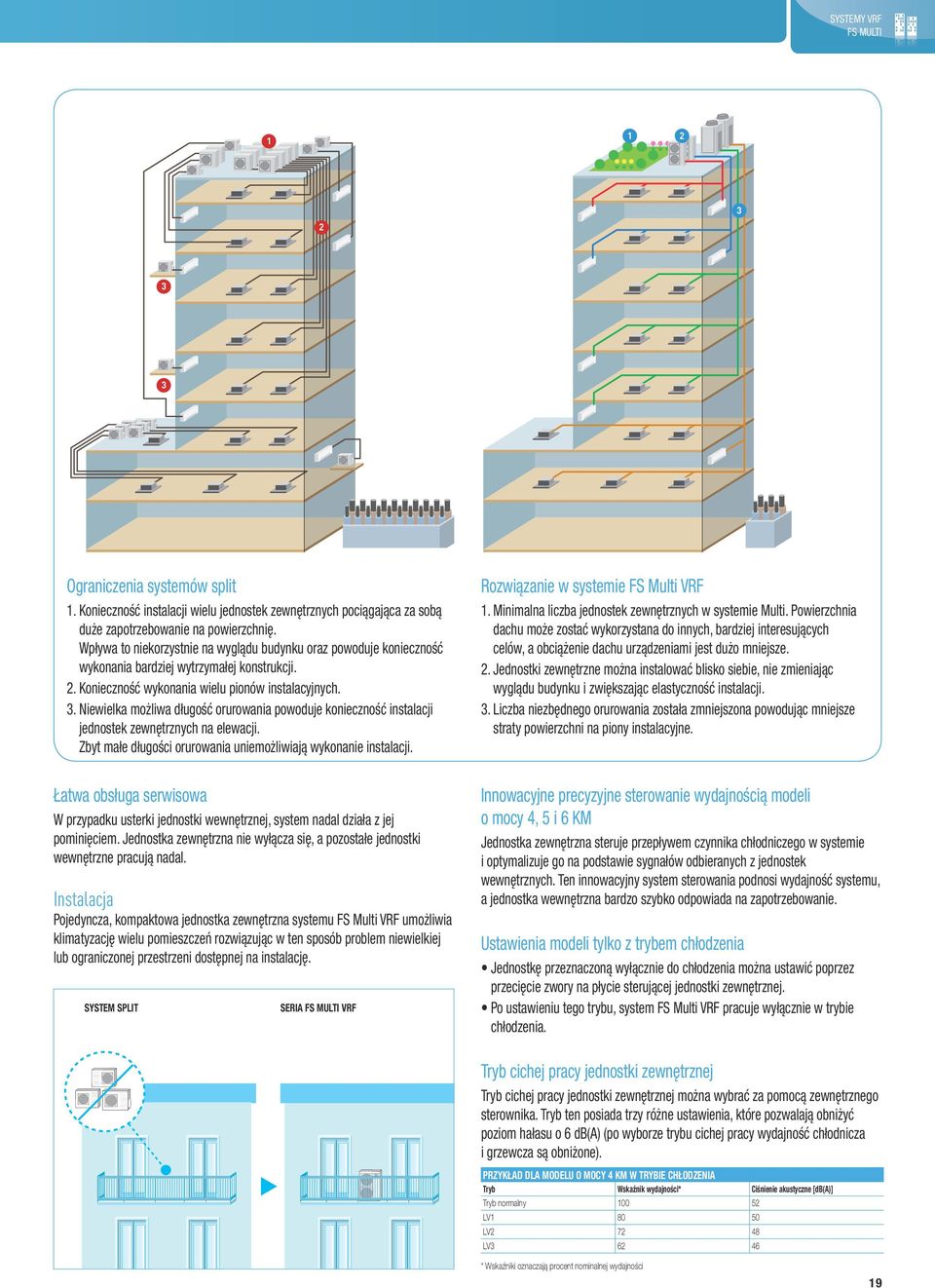

19 SYSTEMY VRF FS MULTI Ograniczenia systemów split 1. Konieczność instalacji wielu jednostek zewnętrznych pociągająca za sobą duże zapotrzebowanie na powierzchnię. Wpływa to niekorzystnie na wyglądu budynku oraz powoduje konieczność wykonania bardziej wytrzymałej konstrukcji. 2. Konieczność wykonania wielu pionów instalacyjnych. 3. Niewielka możliwa długość orurowania powoduje konieczność instalacji jednostek zewnętrznych na elewacji. Zbyt małe długości orurowania uniemożliwiają wykonanie instalacji. Rozwiązanie w systemie FS Multi VRF 1. Minimalna liczba jednostek zewnętrznych w systemie Multi. Powierzchnia dachu może zostać wykorzystana do innych, bardziej interesujących celów, a obciążenie dachu urządzeniami jest dużo mniejsze. 2. Jednostki zewnętrzne można instalować blisko siebie, nie zmieniając wyglądu budynku i zwiększając elastyczność instalacji. 3. Liczba niezbędnego orurowania została zmniejszona powodując mniejsze straty powierzchni na piony instalacyjne. Łatwa obsługa serwisowa W przypadku usterki jednostki wewnętrznej, system nadal działa z jej pominięciem. Jednostka zewnętrzna nie wyłącza się, a pozostałe jednostki wewnętrzne pracują nadal. Instalacja Pojedyncza, kompaktowa jednostka zewnętrzna systemu FS Multi VRF umożliwia klimatyzację wielu pomieszczeń rozwiązując w ten sposób problem niewielkiej lub ograniczonej przestrzeni dostępnej na instalację. SYSTEM SPLIT SERIA FS MULTI VRF Innowacyjne precyzyjne sterowanie wydajnością modeli o mocy 4, 5 i 6 KM Jednostka zewnętrzna steruje przepływem czynnika chłodniczego w systemie i optymalizuje go na podstawie sygnałów odbieranych z jednostek wewnętrznych. Ten innowacyjny system sterowania podnosi wydajność systemu, a jednostka wewnętrzna bardzo szybko odpowiada na zapotrzebowanie. Ustawienia modeli tylko z trybem chłodzenia Jednostkę przeznaczoną wyłącznie do chłodzenia można ustawić poprzez przecięcie zwory na płycie sterującej jednostki zewnętrznej. Po ustawieniu tego trybu, system FS Multi VRF pracuje wyłącznie w trybie chłodzenia. Tryb cichej pracy jednostki zewnętrznej Tryb cichej pracy jednostki zewnętrznej można wybrać za pomocą zewnętrznego sterownika. Tryb ten posiada trzy różne ustawienia, które pozwalają obniżyć poziom hałasu o 6 db(a) (po wyborze trybu cichej pracy wydajność chłodnicza i grzewcza są obniżone). PRZYKŁAD DLA MODELU O MOCY 4 KM W TRYBIE CHŁODZENIA Tryb Wskaźnik wydajności* Ciśnienie akustyczne [db(a)] Tryb normalny LV LV LV * Wskaźniki oznaczają procent nominalnej wydajności 19

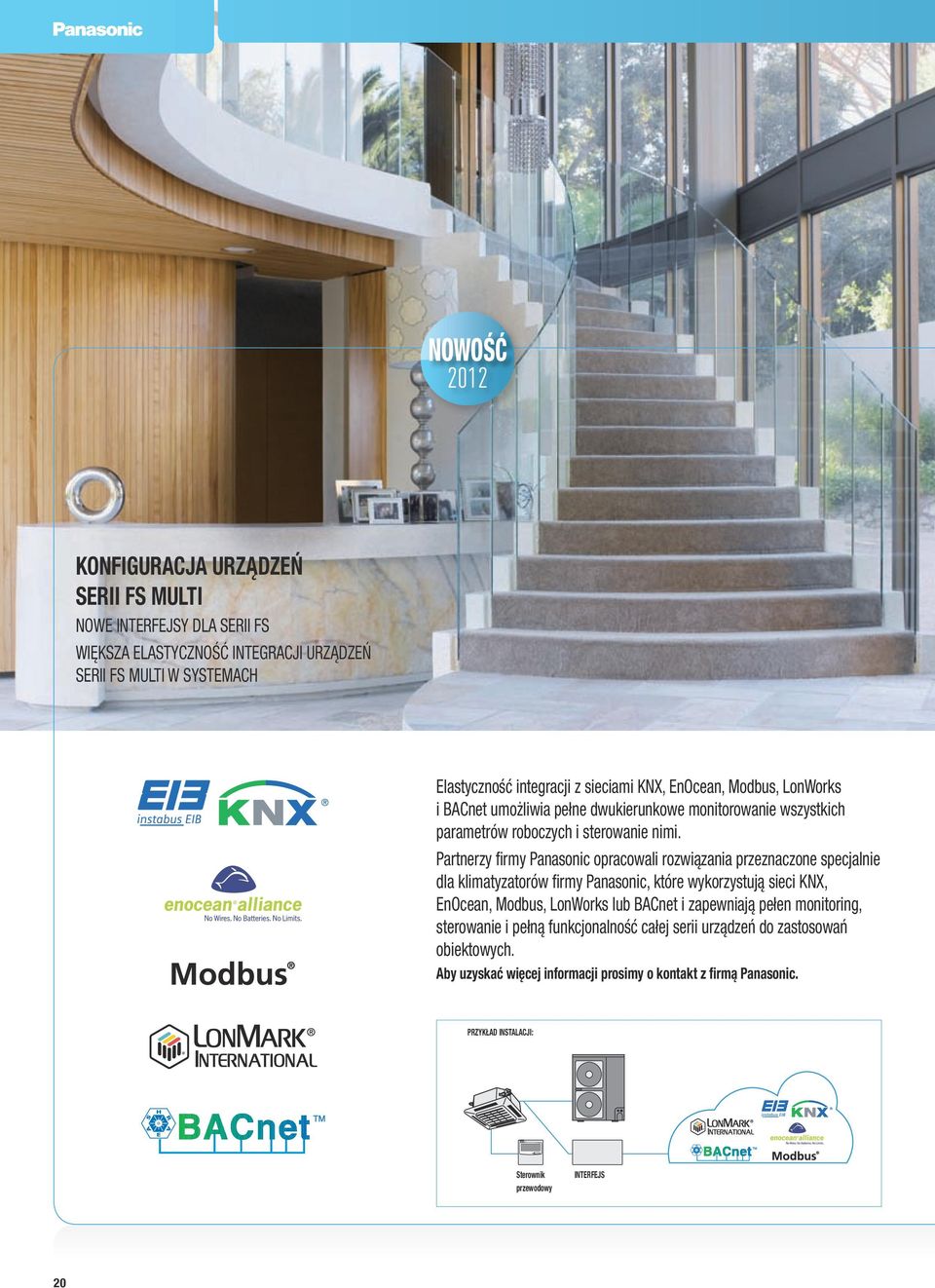

20 NOWOŚĆ 2012 KONFIGURACJA URZĄDZEŃ SERII FS MULTI NOWE INTERFEJSY DLA SERII FS WIĘKSZA ELASTYCZNOŚĆ INTEGRACJI URZĄDZEŃ SERII FS MULTI W SYSTEMACH Elastyczność integracji z sieciami KNX, EnOcean, Modbus, LonWorks i BACnet umożliwia pełne dwukierunkowe monitorowanie wszystkich parametrów roboczych i sterowanie nimi. Partnerzy firmy Panasonic opracowali rozwiązania przeznaczone specjalnie dla klimatyzatorów firmy Panasonic, które wykorzystują sieci KNX, EnOcean, Modbus, LonWorks lub BACnet i zapewniają pełen monitoring, sterowanie i pełną funkcjonalność całej serii urządzeń do zastosowań obiektowych. Aby uzyskać więcej informacji prosimy o kontakt z firmą Panasonic. PRZYKŁAD INSTALACJI: Sterownik przewodowy INTERFEJS 20

21 SYSTEMY VRF FS MULTI Zdalne sterowanie klimatyzacją przy użyciu smartfona i Internetu dla systemów FS Multi Firma Panasonic od lat dostarcza swoim Klientom pompy ciepła i klimatyzatory o najwyższej efektywności energetycznej. Teraz możemy zaoferować jeszcze więcej ultranowoczesny serwis internetowy w chmurze, pozwalający zdalnie zarządzać systemem klimatyzacji z każdego miejsca. Klimatyzacją można sterować za pomocą ipada, iphona, dowolnego urządzenia z systemem Android lub komputera z dostępem do Internetu. Urządzenia te umożliwiają sterowanie w taki sam sposób jak będąc w domu następującymi funkcjami systemu: włączanie/wyłączanie, wybór trybu, ustawianie temperatury, ustawianie temperatury w pomieszczeniu itp. Skorzystaj z nowych zaawansowanych funkcji umożliwiających osiągnięcie najwyższego komfortu i wydajności przy równoczesnym obniżeniu do minimum zużycia energii. Sterowanie urządzeniami kanałowymi serii FS Multi za pomocą urządzeń dodatkowych firmy Airzone Firma Airzone opracowała urządzenia dodatkowe, które można w prosty sposób podłączyć do modeli kanałowych serii FS Multi firmy Panasonic. Nowy, efektywny i łatwy w instalacji system zapewnia optymalne parametry, komfort i oszczędność energii. Wymiary urządzeń dodatkowych: cm (szer. wys. gł.). Urządzenia dodatkowe należy nabywać bezpośrednio od firmy Airzone. WŁ. 24 C WŁ. 22 C WYŁ. PEŁNY ASORTYMENT AKCESORIÓW AIRZONE DLA DOWOLNEGO PROJEKTU KANAŁOWEGO WYŁ. Różne rodzaje wylotów Automatyczne przepustnice Pełny asortyment sterowników (przewodowych/bezprzewodowych itp.) Sterownik w pomieszczeniu Jed. wew. Adapter AIRZONE Wylot powietrza 21

22 INDYWIDUALNE UKŁADY STEROWANIA W przeciwieństwie do konwencjonalnych systemów klimatyzacji, systemem typu VRF można sterować indywidualnie dla każdego pomieszczenia. Dlatego, system ten jest idealny dla pomieszczeń, w których obecność osób często się zmienia. Ponadto możliwe jest precyzyjne sterowanie klimatyzacją i osiąganie właściwych warunków w każdym pomieszczeniu. Sterowanie indywidualne powoduje, że system jest bardziej ekonomiczny i sprawniejszy. Sterownik ścienny CZ-RT1 Sterownik przewodowy z wyświetlaczem ciekłokrystalicznym i funkcją automatycznej diagnostyki Ciągłe monitorowanie systemu z wykrywaniem usterek Funkcja programatora tygodniowego Skrócenie czasu konserwacji i obniżenie kosztów PRZYCISKI STEROWANIA Włączanie/wyłączanie Dzienny programator czasu rzeczywistego Programator tygodniowy 6 ustawień dziennie (42 ustawienia tygodniowo) Ustawianie temperatury Ustawianie kierunku nawiewu Wybór trybu pracy Sterowanie prędkością wentylatora Restart filtra Połączenie z wentylatorem WYŚWIETLACZ Tryb pracy Ustawiona temperatura Kierunek nawiewu Zegar Wskazanie dnia tygodnia Tryb przeglądu/testu Prędkość wentylatora Wskazanie konieczności czyszczenia filtra Wskazanie trybu odszraniania/gorącego startu Wskazanie trybu awaryjnego Programator tygodniowy Ustawienia programatora tygodniowego (dla każdego dnia tygodnia) umożliwiają sterowanie klimatyzatorami. Dostępnych jest 6 ustawień dziennie, czyli 42 ustawienia tygodniowo. Ustawienie temperatury pozwala na zaprogramowane optymalnego komfortu. PRZYKŁADY USTAWIANIA PROGRAMATORA TYGODNIOWEGO SKLEP O REGULARNYCH GODZINACH OTWARCIA LICZBA OSÓB W SKLEPIE ZMIENNA W ZALEŻNOŚCI OD PORY DNIA Przykład: sklep zamknięty w soboty po południu i w niedziele przez cały dzień. Przykład: ustawienie niższej temperatury w porze obiadowej, kiedy do sklepu może przyjść więcej osób. BRAK KONIECZNOŚCI PAMIĘTANIA O WYŁĄCZENIU Przykład: nie wymaga konieczności pamiętania o wyłączaniu w ciągu tygodnia. SPOSÓB USTAWIANIA 1 WYBIERZ DZIEŃ Poniedziałek piątek: wł. o 9 00, wył. o Sobota: wł. o 9 00, wył. o Niedziela: brak ustawień Programator umożliwia różne ustawienia dla każdego dnia tygodnia. Codziennie Godzina : 23 C Godzina : 28 C W tym przypadku temperaturę można ustawiać równocześnie. Poniedziałek piątek: wył. o Możliwe jest zaprogramowanie jedynie wyłączania. 2 WPROWADŹ GODZINĘ *Prosty tryb programatora 2. Połączenie z wentylatorem Kiedy do jednostki wewnętrznej podłączone jest urządzenie zewnętrzne, takie jak wentylator, jego włączanie/wyłączanie może być sterowane za pomocą sterownika przewodowego. Można wybrać wentylację sprzężoną z systemem lub niezależną. (połączenie cyfrowe) WŁ. Firma Panasonic oferuje również centrale wentylacyjne z odzyskiem ciepła. Wymagany opcjonalny interfejs sygnałów zewnętrznych: CZ-TA31P.* WŁ. Interfejs sygnałów zewnętrznych CZ-TA31P* Po podłączeniu do jednostki wewnętrznej zapewnia możliwość sterowania wentylatorem spoza systemu Możliwość zdalnego sterowania jednostką wewnętrzną (sterowanie wł./wył.) Możliwość wysyłania sygnałów stanu jednostki wewnętrznej (usterki, tryb pracy) do urządzeń/systemów zewnętrznych Możliwość sprzężenia z centralami wentylacyjnymi z odzyskiem ciepła (ERV) lub podobnymi POŁĄCZENIE Z ZEWNĘTRZNYM SYSTEMEM CENTRALNEGO STEROWANIA POŁĄCZENIE Z WENTYLACJĄ LUB WENTYLACJĄ Z ODZYSKIEM CIEPŁA CZ-TA31P (połączenie cyfrowe) (połączenie cyfrowe) WŁ. Zdalne wł./wył. Wyjście sygnałów (Wł./Wył., tryb pracy) Sygnał usterki Sygnał pracy wentylatora Centralny system sterowania (dla obiektu) WŁ. *Interfejsu CZ-TA31P nie stosuje się do naściennych jednostek wewnętrznych 22

23 SYSTEMY VRF FS MULTI Bezprzewodowy pilot zdalnego sterowania CZ-RWS1: do modeli z pompą ciepła Bezprzewodowy pilot zdalnego sterowania z wyświetlaczem ciekłokrystalicznym i funkcją automatycznej diagnostyki Rozpoznawanie kodów usterek Skrócenie czasu konserwacji i obniżenie kosztów Dzienny programator czasu rzeczywistego PRZYCISKI STEROWANIA Włączanie/wyłączanie Włączanie/wyłączanie programatora Dzienny programator czasu rzeczywistego Ustawianie temperatury Kierunek nawiewu Tryb pracy Sterowanie prędkością wentylatora Restart filtra Sprawdzanie kodu usterki WYŚWIETLACZ Tryb pracy Ustawiona temperatura Kierunek nawiewu Informacje o programie Kody usterek Prędkość wentylatora Zegar Odbiornik sygnałów bezprzewodowego pilota zdalnego sterowania Dla modeli kasetonowych CZ-RWRU1 Dla modeli kanałowych CZ-RWRM1 Sterownik nadrzędny dla jednostki zewnętrznej CZ-RD1 Możliwość wyboru trybu chłodzenia, ogrzewania lub wentylacji dla każdej jednostki zewnętrznej. Możliwość równoczesnej zmiany trybu pracy kilku jednostek zewnętrznych za pomocą pojedynczego sterownika. Odbiorniki sygnałów bezprzewodowych pilotów dla modeli naściennych i kasetonowych są montowane standardowo. Moduł styków (wyposażenie standardowe jednostek zewnętrznych 8 i 10 KM) CZ-CAP1 Tylko dla jednostek zewnętrznych o mocy 4 6 KM, w standardzie dla jednostek o mocy 8 10 KM. Moduł styków do podłączania urządzeń zewnętrznych lub sterownika CZ-RD1. Odbiór sygnału wymuszonego wyłączenia z centralnego układu sterowania zainstalowanego w obiekcie Odbiór sygnału sterowania zewnętrznego z centralnego układu sterowania zainstalowanego w obiekcie (sterowanie zewnętrzne w celu oszczędzania energii z wyborem 1 z 3 poziomów) Niezbędny do podłączenia sterownika nadrzędnego CZ-RD1 Grupowe sterowanie kilkoma systemami FS Multi VRF w zakresie wymuszonego wyłączania i odbioru sygnałów ze sterownika nadrzędnego CZ-RD1 PODŁĄCZANIE SYGNAŁU WE WYMUSZONEGO WYŁĄCZENIA PODŁĄCZANIE SYGNAŁU WE STEROWNIKA ZEWNĘTRZNEGO Moduł styków Centralny system sterowania (w obiekcie), np. system wykrywania i sygnalizacji pożaru Sterownik zewnętrzny Jednostka zewnętrzna 6 5 Listwa zaciskowa Jednostka zewnętrzna COM LV3 LV2 LV1 Listwa zaciskowa 4/5/6 KM 8/10 KM LV1 70% 85% LV2 30% 70% LV3 0% 0% ZASTOSOWANIE STEROWNIKA CZ-RD1 (STEROWNIK NADRZĘDNY) POŁĄCZENIE GRUPOWE Kolejne jednostki zewnętrzne Listwa zaciskowa Jednostka zewnętrzna Jednostka zewnętrzna Jednostka zewnętrzna Jednostka zewnętrzna *Nie dotyczy sterownika zewnętrznego 23

24 TABELA POŁĄCZEŃ Systemy FS Multi VRF pozwalają na uzyskiwanie maksymalnej wydajności połączonych ze sobą jednostek wewnętrznych do 130% ich całkowitej indeksowanej mocy, w zależności od wybranych modeli jednostek zewnętrznych i wewnętrznych. Do jednostki zewnętrznej o mocy 6 KM (15,5 kw/53000 Btu/h) można podłączać jednostki wewnętrzne o całkowitej wydajności wynoszącej 20,15 kw. Systemy FS Multi VRF oferują idealne rozwiązania w rozsądnej cenie dla pomieszczeń, w których pełna wydajność chłodnicza/grzewcza nie jest niezbędna stale. TABELA POŁĄCZEŃ Model Wydajność chłodnicza zestawu jednostek zewnętrznych Maks. liczba jed. wew. Nominalna wydajność połączonych jednostek* Maksymalna wydajność połączonych jednostek Minimalna wydajność połączonych jednostek U-4LA1E5 4,0 KM / 11,2 kw / Btu/h 6 11,2 kw 14,56 kw 5,6 kw U-5LA1E5 5,0 KM / 14,0 kw / Btu/h 8 14,0 kw 18,20 kw 7,0 kw U-6LA1E5 6,0 KM / 15,5 kw / Btu/h 8 15,5 kw 20,15 kw 7,75 kw 100% 130% 50% *Nominalna wydajność systemu w trybie chłodzenia. PRZYKŁAD POŁĄCZENIA Prawidłowe Model Liczba Wydajność Minimalna wydajność połączonych jednostek Maksymalna wydajność połączonych jednostek Jednostka zewnętrzna U-6LA1E5 1 15,5 kw* 7,75 kw 20,15 kw Jednostka wewnętrzna S-22KA1E5 1 2,2 kw - - S-36KA1E5 2 (3,6 2) 7,2 kw - - S-22NA1E5 1 2,2 kw - - S-28NA1E5 3 (2.8x3) 8.4 kw - - Całkowita wydajność jed. wew. 7 20,0 kw (129%) Nieprawidłowe Model Liczba Wydajność Minimalna wydajność połączonych jednostek Maksymalna wydajność połączonych jednostek Jednostka zewnętrzna U-6LA1E5 1 15,5 kw* 7,75 kw 20,15 kw Jednostka wewnętrzna S-22KA1E5 1 2,2 kw - - S-36KA1E5 2 (3,6 2) 7,2 kw - - S-45KA1E5 1 4,5 kw - - S-22NA1E5 1 2,2 kw - - S-28NA1E5 3 (2,8 3) 8,4 kw Całkowita wydajność jed. wew. 8 24,5 kw (158%) *Nominalna wydajność systemu w trybie chłodzenia. 24
