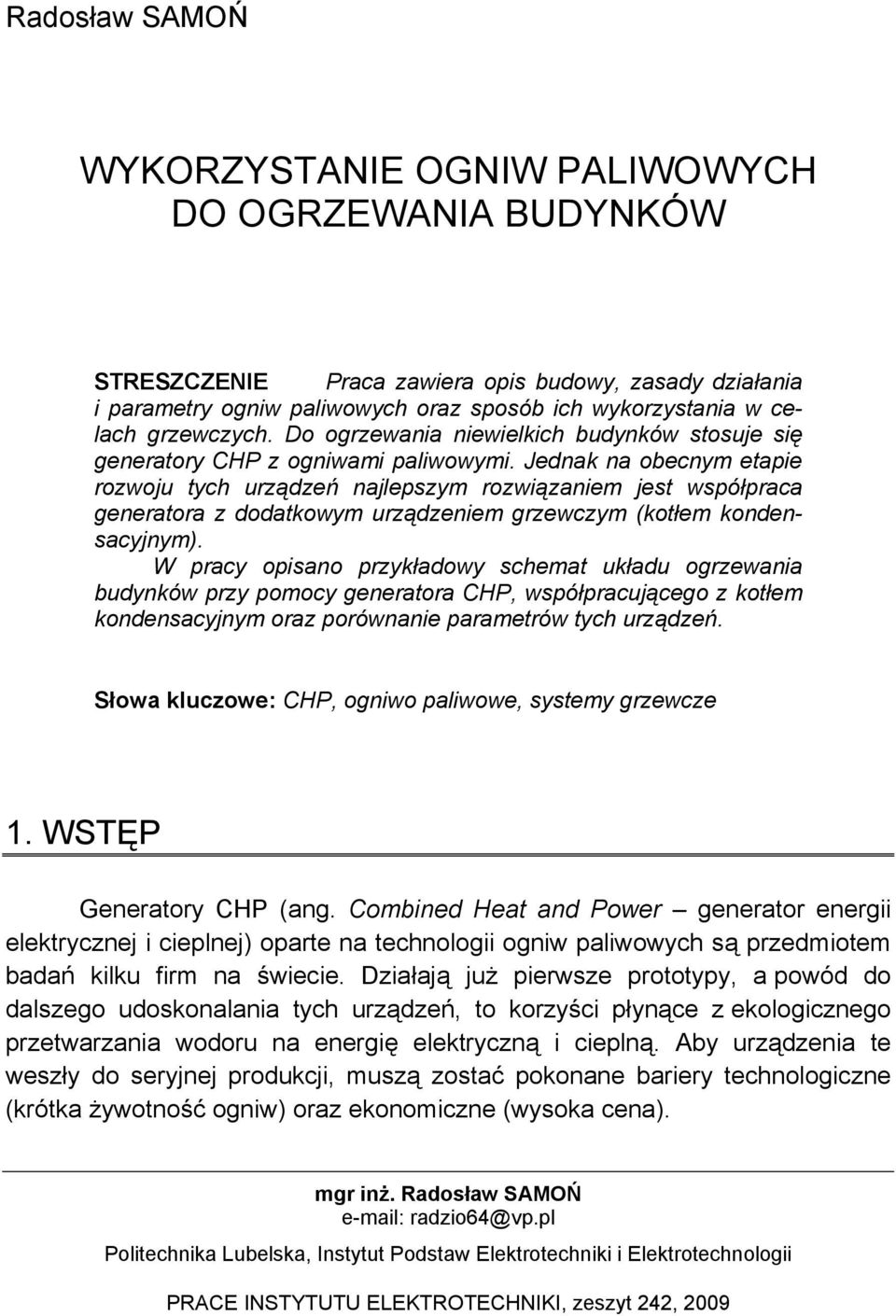

1 Radosław SAMOŃ WYKORZYSTANIE OGNIW PALIWOWYCH DO OGRZEWANIA BUDYNKÓW STRESZCZENIE Praca zawiera opis budowy, zasady działania i parametry ogniw paliwowych oraz sposób ich wykorzystania w celach grzewczych. Do ogrzewania niewielkich budynków stosuje się generatory CHP z ogniwami paliwowymi. Jednak na obecnym etapie rozwoju tych urządzeń najlepszym rozwiązaniem jest współpraca generatora z dodatkowym urządzeniem grzewczym (kotłem kondensacyjnym). W pracy opisano przykładowy schemat układu ogrzewania budynków przy pomocy generatora CHP, współpracującego z kotłem kondensacyjnym oraz porównanie parametrów tych urządzeń. Słowa kluczowe: CHP, ogniwo paliwowe, systemy grzewcze 1. WSTĘP Generatory CHP (ang. Combined Heat and Power generator energii elektrycznej i cieplnej) oparte na technologii ogniw paliwowych są przedmiotem badań kilku firm na świecie. Działają już pierwsze prototypy, a powód do dalszego udoskonalania tych urządzeń, to korzyści płynące z ekologicznego przetwarzania wodoru na energię elektryczną i cieplną. Aby urządzenia te weszły do seryjnej produkcji, muszą zostać pokonane bariery technologiczne (krótka żywotność ogniw) oraz ekonomiczne (wysoka cena). mgr inż. Radosław SAMOŃ radzio64@vp.pl Politechnika Lubelska, Instytut Podstaw Elektrotechniki i Elektrotechnologii PRACE INSTYTUTU ELEKTROTECHNIKI, zeszyt 242, 2009

2 138 R. Samoń 2. BUDOWA I ZASADA DZIAŁANIA OGNIWA PALIWOWEGO Ogniwo paliwowe zostało zbudowane już w roku 1839 przez brytyjskiego uczonego Williama Grove a. Jednak dopiero od kilkunastu lat można zauważyć szybszy rozwój tej technologii, głównie dzięki zastosowaniu nowoczesnej techniki produkcji oraz wykorzystaniu nowych materiałów [3]. Stos ogniw paliwowych składa się z pojedynczych elementów (cel), z których każdy zawiera anodę, katodę i matrycę elektrolitową. Elementy są przedzielone płytami bipolarnymi, wyposażonymi w kanały dopływu reagentów (paliwa i utleniacza) [9]. Na rysunku 1 przedstawiono budowę ogniwa paliwowego. Rys. 1. Budowa ogniwa paliwowego [9] W ogniwie paliwowym następuje bezpośrednia przemiana energii chemicznej w energię elektryczną. Jest to urządzenie, w którym paliwo (wodór) jest doprowadzane w sposób ciągły do anody, a utleniacz (tlen) w stanie czystym lub mieszaninie jest podawany w sposób ciągły do katody. Procesom elektrochemicznym towarzyszy przepływ elektronów od anody do katody. Zamknięcie obwodu odbywa się dzięki jonom, które przemieszczają się w elektrolicie. W wyniku elektrochemicznej reakcji wodoru i tlenu powstaje prąd elektryczny, woda i ciepło [5]. Zasadę działania ogniwa paliwowego przedstawiono na rysunku 2.

3 Wykorzystanie ogniw paliwowych do ogrzewania budynków 139 Rys. 2. Zasada działania ogniwa paliwowego [5] Siła elektromotoryczna pojedynczego ogniwa wynosi około 1 V, a natężenie prądu elektrycznego w obwodzie zależy od powierzchni elektrod. Napięcie można zwiększać łącząc ze sobą szeregowo wiele takich ogniw, zwiększając w ten sposób ich wydajność [3]. Tlen jest pobierany zwykle z powietrza atmosferycznego, natomiast wodór jest dostarczany w postaci czystej lub jest wytwarzany w urządzeniu zwanym reformerem, w którym gaz powstaje w procesie rozkładu paliwa pierwotnego. Paliwem tym może być gaz ziemny, destylaty ropy naftowej, płynny propan, zgazyfikowany węgiel oraz paliwa odnawialne, takie jak etanol, metanol. Można stosować również gazy wydzielające się ze składowisk odpadów organicznych lub z oczyszczalni ścieków. W procesie wytwarzania wodoru w reformerze są emitowane zanieczyszczenia w ilości znikomej w porównaniu z ilościami emitowanymi np. podczas procesów spalania paliw pierwotnych w cieplnych układach energetycznych [7]. 3. KLASYFIKACJA I PARAMETRY OGNIW PALIWOWYCH Opracowano już wiele typów ogniw paliwowych, a klasyfikuje się je poprzez określenie rodzaju elektrolitu [3]: 1) AFC Alkaline Fuel Cell (alkaliczne ogniwa paliwowe). 2) PEMFC Proton Exchange Membrane Fuel Cell (ogniwa paliwowe z polimerową membraną wymiany jonów).

4 140 R. Samoń 3) PAFC Phosphoric Acid Fuel Cell (ogniwa paliwowe z kwasem fosforowym). 4) MCFC Molten Carbonate Fuel Cell (ogniwa paliwowe ze stopionym węglanem). 5) SOFC Solid Oxide Fuel Cell (ogniwa paliwowe ze stałym tlenkiem). Parametry wymienionych ogniw paliwowych przedstawiono w tabeli 1. TABELA 1 Parametry ogniw paliwowych [3, 9] Ogniwo paliwowe Elektrolit Elektrody Paliwo Temperatura pracy i zastosowanie Sprawność [%] AFC Roztwór wodorotlenku potasu Różne metale Wodór, metan (bez CO 2 ) ºC Technika wojskowa i kosmiczna PEMFC Jonowymienna membrana z polimeru Platyna Wodór, metanol (bez CO) Do 120ºC Transport, cele grzewcze PAFC Kwas fosforowy Platyna naniesiona na podłoże węglowe Wodór, gaz ziemny, nafta, (bez CO) ºC Źródło energii elektrycznej i cieplnej MCFC SOFC Mieszanina węglanów alkalicznych Stały tlenek metalu, najczęściej cyrkonu ZrO 2 A-porowaty nikiel K-tlenek niklu A-porowaty nikiel K-magnez Gaz ziemny, metanol, biogaz Gaz ziemny, biogaz ºC Cele grzewcze ºC Cele grzewcze, źródło zasilania pomocniczego w energetyce Ponad 60 Ponad GENERATORY CHP Z OGNIWAMI PALIWOWYMI JAKO ŹRÓDŁA ENERGII CIEPLNEJ Generatory CHP mogą pracować jako pierwotne źródła energii, źródła energii włączone w sieć oraz jako urządzenia UPS. Ze względu na brak infrastruktury wodorowej, układy z CHP często są przystosowane do zasilania gazem ziemnym. Jednak w takim przypadku generatory wykorzystują wysoko-

5 Wykorzystanie ogniw paliwowych do ogrzewania budynków 141 temperaturowe ogniwa paliwowe pozwalające na wewnętrzny reforming gazu w celu uzyskania wodoru lub wymagają zastosowania tzw. procesora paliwowego (reformera), wytwarzającego wodór z gazu ziemnego. Zastosowanie wysokotemperaturowego ogniwa paliwowego (ogniwo typu SOFC) wiąże się ze zmniejszeniem szybkości reakcji generatora na zmianę obciążenia oraz wydłużeniem czasu rozruchu. Z kolei zastosowanie reformera (ogniwo typu PEMFC) zwiększa koszt generatora i zmniejsza jego sprawność (ze względu na dodatkową ilość energii wymaganą przez reformer). Optymalnym rozwiązaniem jest zastosowanie generatora wytwarzającego energię bezpośrednio z czystego wodoru. Wówczas nie występuje lokalna produkcja związków węgla, generator nie wymaga implementacji dodatkowego urządzenia, przez co konstrukcja jest prostsza, przy jednoczesnym obniżeniu ceny generatora. Przeszkodą jest brak infrastruktury wodorowej i konieczność składowania wodoru w zbiorniku, co ogranicza możliwość ciągłej pracy generatora. Ograniczenia te są bezpośrednio powiązane z niedawnym pojawieniem się technologii ogniw paliwowych na rynku. Należy jednak traktować opisywaną technologię jako kolejną generację urządzeń wytwarzających energię. Z pewnością wraz z rozwojem tych urządzeń wymienione powyżej przeszkody staną się nieaktualne dzięki budowie infrastruktury wodorowej. Układy CHP z ogniwami paliwowymi pozwolą na zdecentralizowanie sieci energetycznej i wpłyną na lepsze wykorzystanie surowców energetycznych poprzez wysoką sprawność i zminimalizowanie strat wynikających z przesyłu energii na dalekie odległości [12]. W Europie i Japonii jest już zainstalowanych około 2 tys. generatorów CHP (głównie wykorzystujących ogniwa typu PEMFC), ale jeszcze nie można nazwać ich w pełni komercyjnymi. Z przeprowadzonych testów wynika, że układy te mają dwie poważne wady, a mianowicie wysokie koszty całego układu oraz małą żywotność samych ogniw, które w ciągu kilku lat pracy zużywają się i tracą swoje początkowe parametry. Przez wiele lat ogniwa typu PEMFC były uważane za najbardziej odpowiednie do zastosowań w generatorach CHP. Uważano także, że wykorzystanie ich do zasilania pojazdów (duża skala produkcji) przyczyni się do znacznego obniżenia ich ceny, a to znacznie by obniżyło koszty układów z CHP. Jednak te przewidywania się nie sprawdziły, gdyż ogniwom stosowanym w przemyśle samochodowym stawiane są inne wymagania (np. szybkiej reakcji na nagłe zmiany obciążenia), niż ogniwom w generatorach CHP (np. dużej sprawności całkowitej). Ogniwa typu SOFC zaczęto stosować w generatorach CHP dużo później niż ogniwa typu PEMFC, głównie z powodu ich wysokiej temperatury pracy i długiego czasu uruchomienia. Jednak możliwość osiągania dużych sprawności oraz zdolność do wewnętrznego reformingu mogą uczynić je wiodącymi w zastosowaniach CHP [10].

6 142 R. Samoń 4.1. Porównanie generatora CHP współpracującego z kotłem kondensacyjnym Generator CHP może pokryć znaczną część zapotrzebowania obiektu na energię cieplną i elektryczną. Ale ulegające silnym wahaniom, a w momentach szczytu bardzo duże zapotrzebowanie na energię elektryczną, a także energię cieplną oraz wysokie koszty układów z ogniwami paliwowymi które utrzymają się przynajmniej w najbliższych latach sprawiają, że nie warto projektować ogniw działających w szczytowym obciążeniu ani instalować drogich akumulatorów. Praca równolegle z istniejącą siecią elektryczną oraz z pomocniczym urządzeniem grzewczym (np. kotłem kondensacyjnym) jest najbardziej opłacalnym rozwiązaniem [6]. W tabeli 2 porównano parametry tych urządzeń, zasilanych gazem ziemnym. Z danych wynika, że czas uruchomienia generatora CHP jest bardzo długi (nawet do 150 minut), natomiast kocioł kondensacyjny działa bezpośrednio po podłączeniu go do sieci elektrycznej. Generator (stos ogniw paliwowych) ma także niewielką trwałość jego czas pracy wynosi około 5000 godzin. TABELA 2 Porównanie generatora CHP z gazowym kotłem kondensacyjnym [6] Dane techniczne Jednostka Generator CHP (Producent A) Kocioł kondensacyjny (Producent A) Moc wyjściowa (40/30 ºC) Zużycie gazu ziemnego (9,5 kwh/m³) Zużycie gazu ziemnego (8,1 kwh/m³) kw 5,2 9,8 8,3 22,5 m³/h 1,8 2,3 m³/h 2,1 2,7 Max. temp. wody grzewczej ºC Ilość skraplanej wody l/h mała 1,9 Połączenie elektryczne V/Hz 230/50 230/50 Pobór mocy przy uruchamianiu W Czas uruchomienia min Czas uruchomienia cyklu min < 2 - Trwałość h > Wymiary (szer/dł/wys) mm 930/1647/ /691/1257 Masa całkowita kg 800 (w tym masa reformera: 350 ) 200

7 Wykorzystanie ogniw paliwowych do ogrzewania budynków Schemat obwodu ciepłej wody z generatorem CHP Przykładowy schemat obwodu ciepłej wody z generatorem CHP przedstawiono na rysunku 3. Generator CHP i pomocnicze urządzenie grzewcze są połączone równolegle. Przełącznik hydrauliczny służy do rozłączania obwodu pomocniczego urządzenia grzewczego (lub generatora) od innych obwodów systemu. Za pomocą czujnika pomiarowego umieszczonego przy przełączniku hydraulicznym kontrolowane jest dostarczanie ciepła przez dwa urządzenia grzewcze. System grzewczy jest kontrolowany przez specjalne urządzenie (układ nadzorujący), zawierające odpowiednie oprogramowanie, za pomocą którego kontrolowane jest wytwarzanie określonej ilości ciepła i energii elektrycznej przez generator CHP oraz ilość ciepła wytwarzana przez konwencjonalne urządzenie grzewcze. Układ nadzorujący może za pomocą przełącznika hydraulicznego odłączać obwód grzewczy i obwód zbiornika magazynującego ciepłą wodę tak, aby woda powracająca do ogniwa paliwowego miała temperaturę mniejszą od 55 ºC. W przeciwnym razie ogniwo byłoby przegrzewane (dopuszczalna jest temperatura 65 ºC, ale w krótkim czasie maksymalnie do 30 minut). Odpowiednia kontrola zbiornika magazynującego ciepłą wodę (przełączanie do pomocniczego zbiornika magazynującego lub obwodu grzewczego) może wydłużyć czas korzystania z ciepłej wody. Ponieważ częste włączanie i wyłączanie ogniwa paliwowego prowadzi do szybkiego starzenia się reformera, układ nadzorujący ocenia, czy w danym momencie uruchomienie ogniwa jest sensowne. Generator może działać w trzech trybach pracy. W trybie pierwszym ogrzewanie pomieszczeń oraz ciepła woda użytkowa są ważniejsze, niż wytwarzanie elektryczności. Latem zapotrzebowanie na ciepłą wodę jest zaspokajane przez konwencjonalne urządzenie grzewcze, natomiast w zimie głównym urządzeniem podgrzewającym wodę jest generator CHP. W drugim trybie pracy najważniejsze jest wytwarzanie energii elektrycznej przez generator. W trybie trzecim ilość wytwarzania energii elektrycznej jest uzależniona od sprzężenia z publiczną siecią elektryczną. Generator jest połączony równolegle z publiczną siecią doprowadzającą energię elektryczną. W przypadku, gdy zapotrzebowanie na energię jest większe, niż generator jest w stanie wytworzyć, wtedy prąd jest dostarczany z sieci publicznej. Jeśli natomiast generator wytwarza większą ilość energii, niż potrzeba, wtedy jest ona oddawana do sieci. Może wystąpić taki przypadek (w zależności od operatora sieci), że cała energia produkowana przez ogniwo paliwowe będzie dostarczana do sieci publicznej [6].

8 144 R. Samoń Rys. 3. Przykładowy schemat obwodu ciepłej wody z generatorem CHP [6] 5. INNE ZASTOSOWANIA OGNIW PALIWOWYCH Ogniwa paliwowe, oprócz wykorzystania ich w układach grzewczych, znalazły także inne zastosowania. Obecnie są stosowane jako źródła zasilania w telekomunikacji, źródła zasilania pomocniczego w energetyce oraz jako źródła zasilania w środkach transportu Źródła zasilania w telekomunikacji Ogniwa paliwowe stają się powoli alternatywnym źródłem energii dla niewielkich urządzeń stosowanych w biurach i gospodarstwach domowych. Jeden z producentów sprzętu elektronicznego przedstawił dwa prototypowe ogniwa paliwowe służące do zasilania urządzeń przenośnych odtwarzaczy MP3, które jako paliwo wykorzystują metanol. Jeden z odtwarzaczy ma wymiary 35 mm na 110 mm na 20 mm, a deklarowany czas pracy na zbiorniku o pojemności 3,5 ml wynosi 35 godzin. Drugi z odtwarzaczy jest wyposażony w dysk twardy i ma wymiary 65 mm na 125 mm na 28 mm. Według producenta urządzenie może działać przez 60 godzin na zbiorniku o pojemności 10 ml [11].

9 Wykorzystanie ogniw paliwowych do ogrzewania budynków Źródła zasilania pomocniczego w energetyce Zaawansowane badania i prace wdrożeniowe są prowadzone w wielu krajach świata, jednak najbliższe rozwiązań komercyjnych są programy realizmwane w Europie i USA. Amerykański Departament Obrony (DoD) posiada 30 ogniw paliwowych typu PAFC o mocy jednostkowej 200 kw. Jedenaście z nich zaczęto eksploatować w 1995 roku, a pozostałe w 1997 roku. Łączny czas pracy tych ogniw przekroczył już 800 tys. godzin. Najważniejszym sponsorem badań prowadzonych w USA w zakresie ogniw paliwowych jest Departament Energii (DoE) [2] Źródła zasilania w środkach transportu Liczba samochodów osobowych, ciężarowych, autobusów oraz innych środków transportu wciąż wzrasta. Największe światowe zapasy ropy naftowej znajdują się na niestabilnym politycznie Bliskim Wschodzie i nie są niewyczerpalne. Znane są dobrze zagrożenia dla zdrowia powodowane przez tlenki azotu i inne składniki spalin; coraz większą uwagę skupia się na emisji dwutlenku węgla potęgującego efekt cieplarniany. Potrzeba znalezienia innych rozwiązań, niż silniki spalania wewnętrznego, staje się coraz bardziej oczywista. Wprawdzie silniki spalinowe są coraz czystsze ekologicznie i bardziej sprawne, jednak korzyści niweluje gwałtowny wzrost liczby pojazdów, obserwowany zwłaszcza na rynkach azjatyckich [1]. Pierwszym pojazdem zasilanym ogniwami paliwowymi był traktor Allis Chalmers D-12 zaprezentowany w 1959 roku. Jego masa wynosiła 1270 kg i był wyposażony w alkaliczne ogniwa paliwowe AFC (Alkaline Fuel Cell). Cztery stosy (po 252 cele) dostarczały moc około 15 kw, paliwem był propan zmagazynowany w zbiorniku ciśnieniowym [8]. Obecnie ogniwa paliwowe znalazły zastosowanie jako źródła zasilania samochodów osobowych, autobusów, pojazdów jednośladowych, pojazdów szynowych, jednostek podwodnych oraz samolotów. 6. ZALETY I WADY OGNIW PALIWOWYCH Ogniwa paliwowe mają wiele zalet, a są to [4, 9]: 1. Względna prostota układu przetwarzania energii chemicznej na elektryczną. 2. Produkty uboczne, jak H 2 O, CO 2, N 2, są czyste i bez zapachu. 3. Śladowa emisja SO 2, NO X, węglowodorów, tlenków węgla, cząstek stałych.

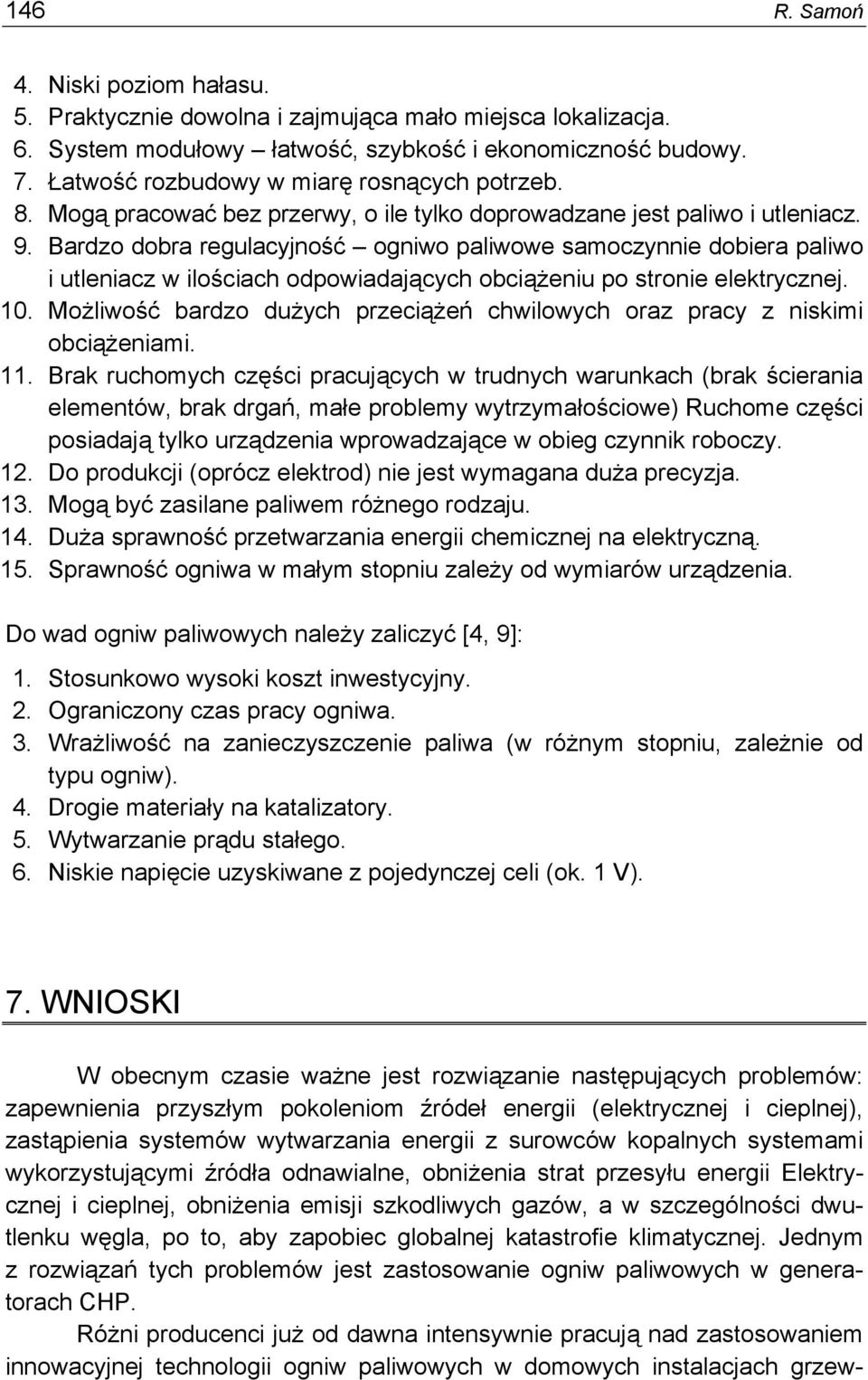

10 146 R. Samoń 4. Niski poziom hałasu. 5. Praktycznie dowolna i zajmująca mało miejsca lokalizacja. 6. System modułowy łatwość, szybkość i ekonomiczność budowy. 7. Łatwość rozbudowy w miarę rosnących potrzeb. 8. Mogą pracować bez przerwy, o ile tylko doprowadzane jest paliwo i utleniacz. 9. Bardzo dobra regulacyjność ogniwo paliwowe samoczynnie dobiera paliwo i utleniacz w ilościach odpowiadających obciążeniu po stronie elektrycznej. 10. Możliwość bardzo dużych przeciążeń chwilowych oraz pracy z niskimi obciążeniami. 11. Brak ruchomych części pracujących w trudnych warunkach (brak ścierania elementów, brak drgań, małe problemy wytrzymałościowe) Ruchome części posiadają tylko urządzenia wprowadzające w obieg czynnik roboczy. 12. Do produkcji (oprócz elektrod) nie jest wymagana duża precyzja. 13. Mogą być zasilane paliwem różnego rodzaju. 14. Duża sprawność przetwarzania energii chemicznej na elektryczną. 15. Sprawność ogniwa w małym stopniu zależy od wymiarów urządzenia. Do wad ogniw paliwowych należy zaliczyć [4, 9]: 1. Stosunkowo wysoki koszt inwestycyjny. 2. Ograniczony czas pracy ogniwa. 3. Wrażliwość na zanieczyszczenie paliwa (w różnym stopniu, zależnie od typu ogniw). 4. Drogie materiały na katalizatory. 5. Wytwarzanie prądu stałego. 6. Niskie napięcie uzyskiwane z pojedynczej celi (ok. 1 V). 7. WNIOSKI W obecnym czasie ważne jest rozwiązanie następujących problemów: zapewnienia przyszłym pokoleniom źródeł energii (elektrycznej i cieplnej), zastąpienia systemów wytwarzania energii z surowców kopalnych systemami wykorzystującymi źródła odnawialne, obniżenia strat przesyłu energii Elektrycznej i cieplnej, obniżenia emisji szkodliwych gazów, a w szczególności dwutlenku węgla, po to, aby zapobiec globalnej katastrofie klimatycznej. Jednym z rozwiązań tych problemów jest zastosowanie ogniw paliwowych w generatorach CHP. Różni producenci już od dawna intensywnie pracują nad zastosowaniem innowacyjnej technologii ogniw paliwowych w domowych instalacjach grzew-

11 Wykorzystanie ogniw paliwowych do ogrzewania budynków 147 czych w celu uzyskania równoczesnej produkcji energii elektrycznej i cieplnej w miejscu ich wykorzystywania. Jest to produkcja zdecentralizowana przebiega bezpośrednio w budynku, przez co straty, które występują podczas przesyłu zarówno energii elektrycznej, jak i cieplnej, z elektrowni do budynku są wyeliminowane. To z kolei pozwala na zredukowanie kosztów energii. Obecnie stosowane ogniwa paliwowe także generatory CHP są ciągle jednostkami doświadczalnymi i wymagają dalszych udoskonaleń. Zanieczyszczenia zawarte w paliwie powodują ograniczenie przepływu jonów wodoru i tlenu, zmniejszając wydajność prądową. Konstruktorzy starają się stworzyć zestawy o żywotności nie mniejszej niż godzin (co będzie oznaczało konieczność wymiany całego bloku co 5 7 lat). Ważnym czynnikiem ograniczającym rozwój tej nowoczesnej technologii są duże koszty inwestycyjne. Produkcja ogniw jest ciągle bardzo kosztowna i dopóki to się nie zmieni, ogniwa paliwowe nie znajdą się w powszechnym użytkowaniu. LITERATURA 1. Appleby J.:Elektrochemiczne silniki samochodowe, tłum. M. Ramotowski, Świat Nauki, wrzesień Bugyi R., Drążkiewicz J.: Nadzór rozproszonych systemów zasilania opartych na alternatywnych źródłach energii, APS Energia Sp. z o.o., Warszawa, Bujło P.: Polimerowe, superjonowe membrany dla ogniw paliwowych typu PEMFC rozprawa doktorska, Wrocław, Energia XXII Ciepło, Elektroenergetyka, Gaz, Dodatek reklamowy do Rzeczpospolitej nr 86 (5556), 11 kwietnia Fuel Cell Handbook 7, by EG&G Technical Services, Inc. U. S. Department of Energy, Office of Fossil Energy, National Energy Technology Laboratory P. O. Box 880 Morgantown, West Virginia , November Materiały firmy Vaillant, Planning Information-Fuel Cell Heating Appliance, Skorek J., Kalina J.: Gazowe układy kogeneracyjne. WNT Industry Service, Instytut Maszyn i Urządzeń Energetycznych Politechniki Śląskiej, dane/mylinks/ogniwa/, Micro Combined Heat & Power, Research Institute for Sustainable Energy, g&imgrefurl= U3H0e5vDSwMI6 HcMfE4UUhbycX4=&h=366&w=418&sz=34&hl=pl&start=15&sig2=15xjlBQX7iuBfjQRF1K5k

12 148 R. Samoń g&um=1&tbnid=pl49oudgvs6l7m:&tbnh=109&tbnw=125&prev=/images%3fq%3dfuel%2b cell%26hl%3dpl%26client%3dopera%26rls%3dpl%26sa%3dn%26um%3d1&ei=urlwsv S4Ns_GsAaijuTaCw, Urządzenia Dla Energetyki, =27, Rękopis dostarczono dnia r. Opiniował: dr hab. inż. Wojciech Jarzyna APPLICATION OF FUEL CELLS TO HEATING OF BUILDINGS R. SAMOŃ ABSTRACT Paper contains the principles of fuel cells construction and operation and their application in the combined electricity and heat generation. The CHP generators are used for heating purposes of small buildings. However, at the present stage of these devices development, the cooperation of CHP generator and additional heating device (gas condensing boiler) is the best solution. Paper includes the diagram of hot water circuit which is used to heat small buildings and the comparison of CHP generator and gas condensing boiler. Mgr inż. Radosław SAMOŃ urodzony w 1981 roku w Lublinie, w 2007 r. ukończył studia na Politechnice Lubelskiej, gdzie w 2008 r. rozpoczął studia doktoranckie.
