1

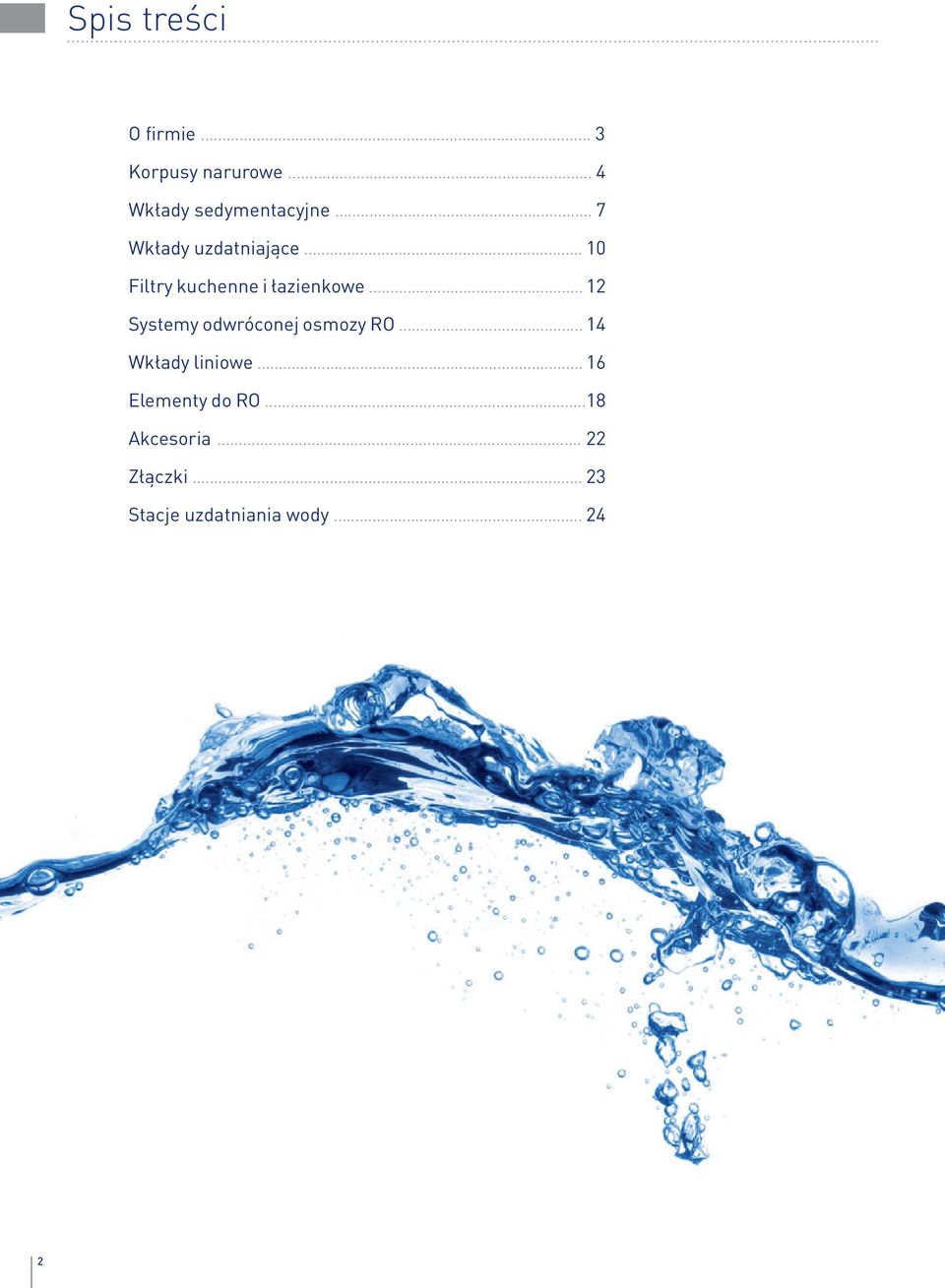

2 Spis treści O firmie... 3 Korpusy narurowe... 4 Wkłady sedymentacyjne... 7 Wkłady uzdatniające Filtry kuchenne i łazienkowe Systemy odwróconej osmozy RO Wkłady liniowe Elementy do RO...18 Akcesoria Złączki Stacje uzdatniania wody

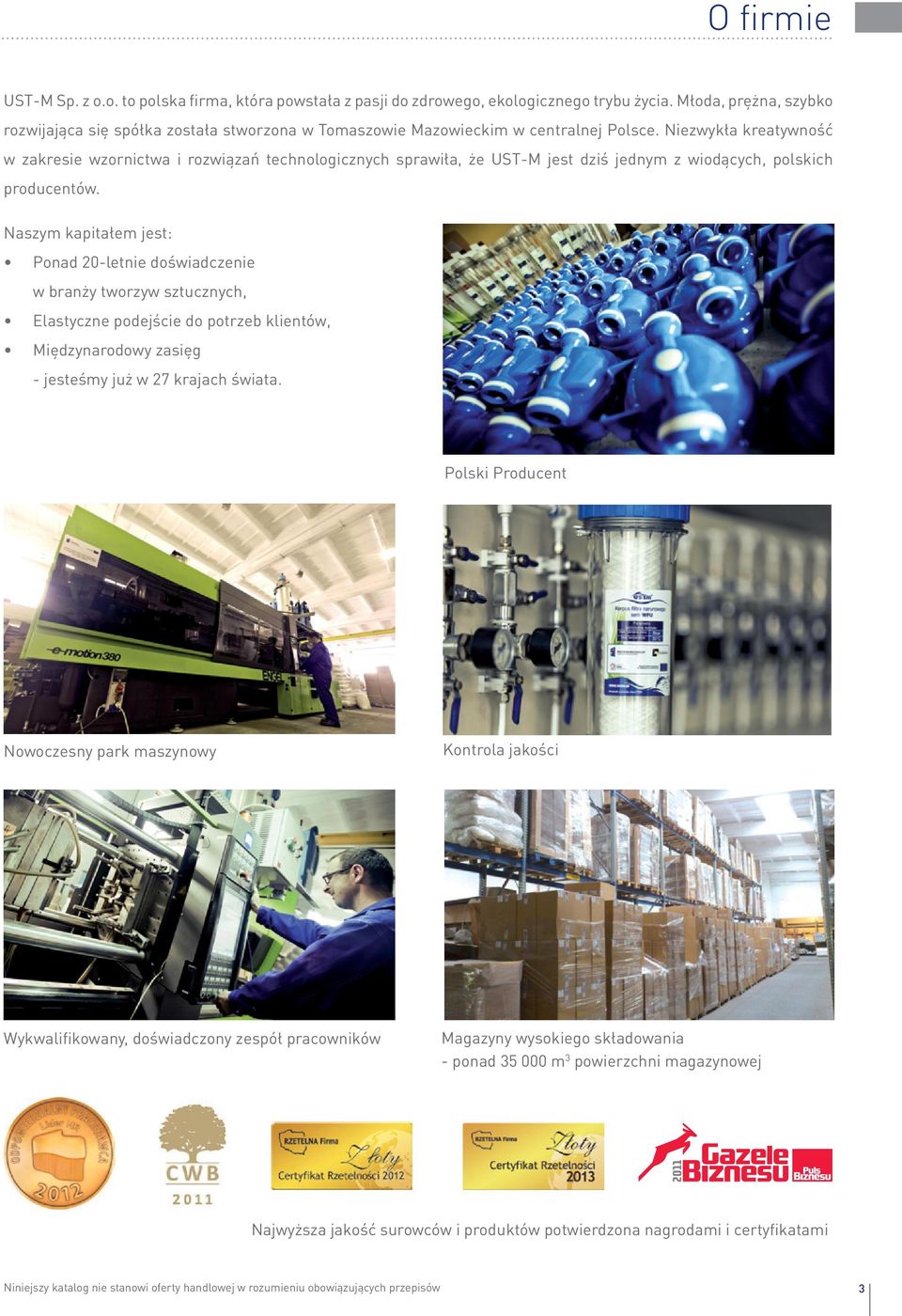

3 O firmie UST-M Sp. z o.o. to polska firma, która powstała z pasji do zdrowego, ekologicznego trybu życia. Młoda, prężna, szybko rozwijająca się spółka została stworzona w Tomaszowie Mazowieckim w centralnej Polsce. Niezwykła kreatywność w zakresie wzornictwa i rozwiązań technologicznych sprawiła, że UST-M jest dziś jednym z wiodących, polskich producentów. Naszym kapitałem jest: Ponad 20-letnie doświadczenie w branży tworzyw sztucznych, Elastyczne podejście do potrzeb klientów, Międzynarodowy zasięg - jesteśmy już w 27 krajach świata. Polski Producent Nowoczesny park maszynowy Kontrola jakości Wykwalifikowany, doświadczony zespół pracowników Magazyny wysokiego składowania - ponad m 3 powierzchni magazynowej Najwyższa jakość surowców i produktów potwierdzona nagrodami i certyfikatami Niniejszy katalog nie stanowi oferty handlowej w rozumieniu obowiązujących przepisów 3

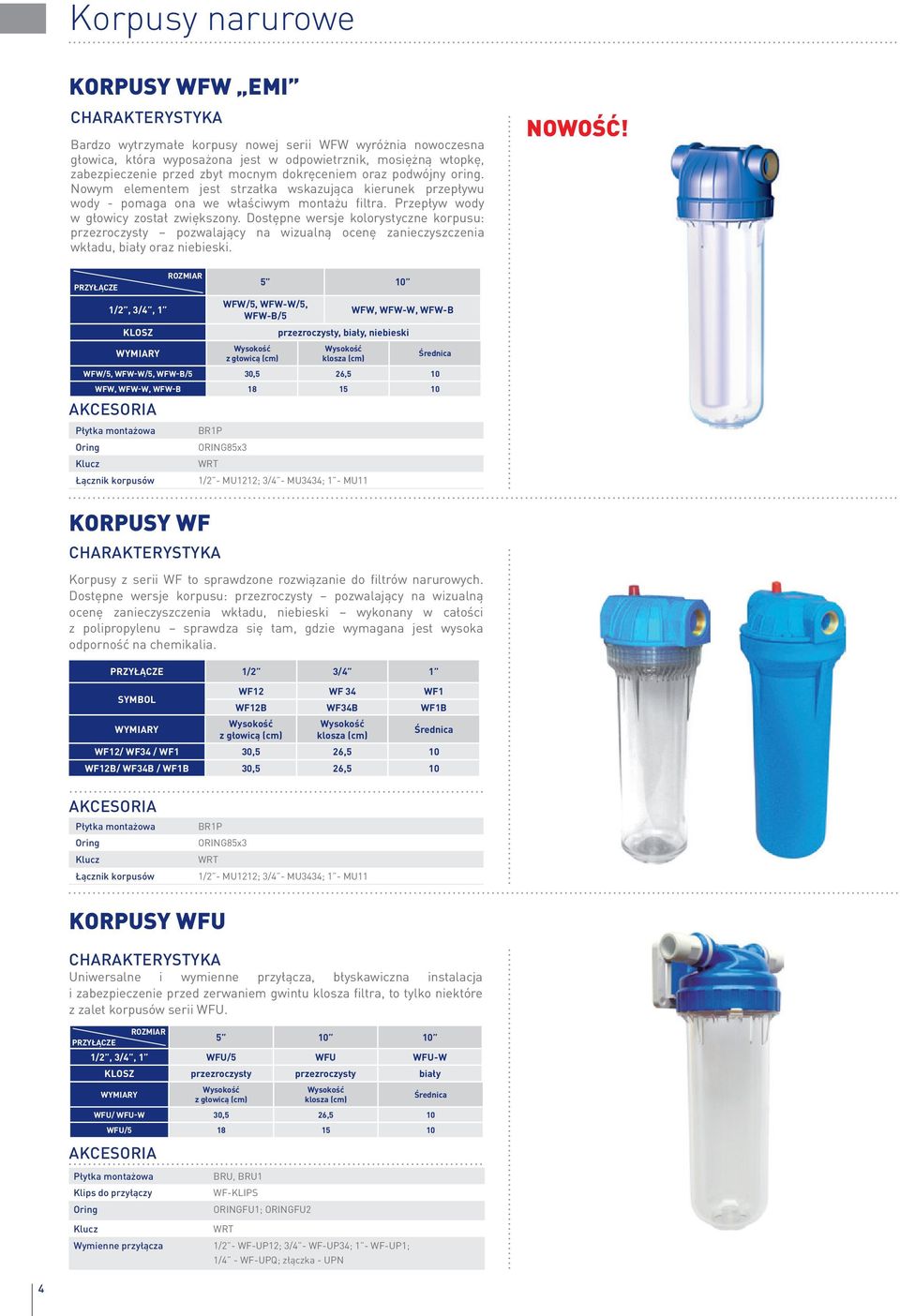

4 Korpusy narurowe KORPUSY WFw EMI Bardzo wytrzymałe korpusy nowej serii WFW wyróżnia nowoczesna głowica, która wyposażona jest w odpowietrznik, mosiężną wtopkę, zabezpieczenie przed zbyt mocnym dokręceniem oraz podwójny oring. Nowym elementem jest strzałka wskazująca kierunek przepływu wody - pomaga ona we właściwym montażu filtra. Przepływ wody w głowicy został zwiększony. Dostępne wersje kolorystyczne korpusu: przezroczysty pozwalający na wizualną ocenę zanieczyszczenia wkładu, biały oraz niebieski. NOWOŚĆ! PRZYŁĄCZE 1/2, 3/4, 1 KLOSZ WYMIARY akcesoria Płytka montażowa Oring Klucz Łącznik korpusów ROZMIAR Korpusy WF 5 10 WFW/5, WFW-W/5, WFW, WFW-W, WFW-B WFW-B/5 przezroczysty, biały, niebieski Wysokość z głowicą (cm) Wysokość klosza (cm) BR1P ORING85x3 WRT 1/2 - MU1212; 3/4 - MU3434; 1 - MU11 Średnica WFW/5, WFW-W/5, WFW-B/5 30,5 26,5 10 WFW, WFW-W, WFW-B Korpusy z serii WF to sprawdzone rozwiązanie do filtrów narurowych. Dostępne wersje korpusu: przezroczysty pozwalający na wizualną ocenę zanieczyszczenia wkładu, niebieski wykonany w całości z polipropylenu sprawdza się tam, gdzie wymagana jest wysoka odporność na chemikalia. przyłącze 1/2 3/4 1 WYMIARY WF12 WF 34 WF1 WF12B WF34B WF1B Wysokość z głowicą (cm) Wysokość klosza (cm) Średnica WF12/ WF34 / WF1 30,5 26,5 10 WF12B/ WF34B / WF1B 30,5 26,5 10 akcesoria Płytka montażowa Oring Klucz Łącznik korpusów BR1P ORING85x3 WRT 1/2 - MU1212; 3/4 - MU3434; 1 - MU11 Korpusy wfu Uniwersalne i wymienne przyłącza, błyskawiczna instalacja i zabezpieczenie przed zerwaniem gwintu klosza filtra, to tylko niektóre z zalet korpusów serii WFU. ROZMIAR PRZYŁĄCZE /2, 3/4, 1 WFU/5 WFU WFU-W KLOSZ przezroczysty przezroczysty biały WYMIARY akcesoria Wysokość z głowicą (cm) Wysokość klosza (cm) Średnica WFU/ WFU-W 30,5 26,5 10 WFU/ Płytka montażowa Klips do przyłączy Oring Klucz Wymienne przyłącza BRU, BRU1 WF-KLIPS ORINGFU1; ORINGFU2 WRT 1/2 - WF-UP12; 3/4 - WF-UP34; 1 - WF-UP1; 1/4 - WF-UPQ; złączka - UPN 4

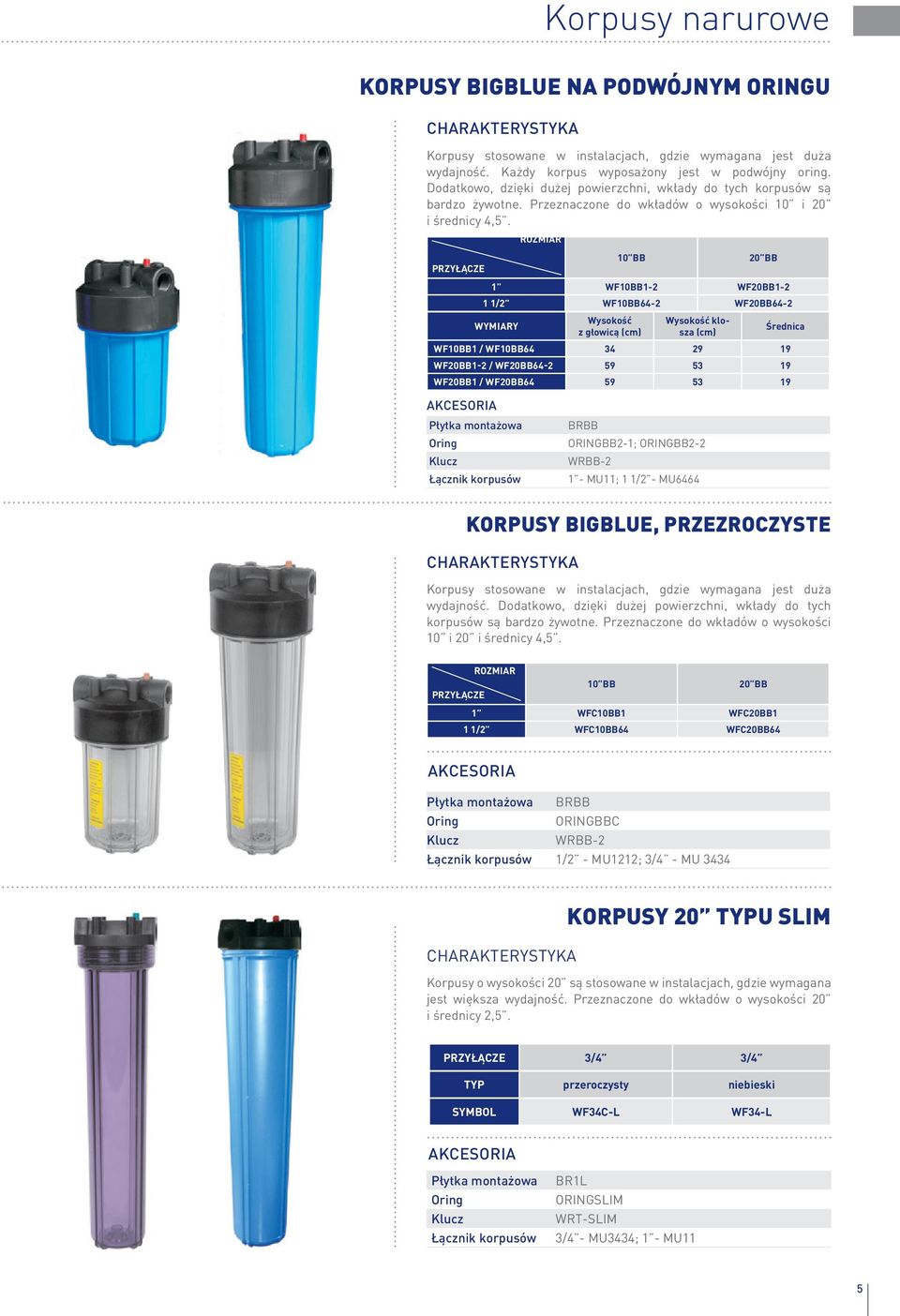

5 Korpusy narurowe Korpusy BigBlue na podwójnym oringu Korpusy stosowane w instalacjach, gdzie wymagana jest duża wydajność. Każdy korpus wyposażony jest w podwójny oring. Dodatkowo, dzięki dużej powierzchni, wkłady do tych korpusów są bardzo żywotne. Przeznaczone do wkładów o wysokości 10 i 20 i średnicy 4,5. 10 BB 20 BB PRZYŁĄCZE 1 WF10BB1-2 WF20BB /2 WF10BB64-2 WF20BB64-2 WYMIARY ROZMIAR Wysokość z głowicą (cm) Wysokość klosza (cm) Średnica WF10BB1 / WF10BB WF20BB1-2 / WF20BB WF20BB1 / WF20BB akcesoria Płytka montażowa Oring Klucz Łącznik korpusów BRBB ORINGBB2-1; ORINGBB2-2 WRBB MU11; 1 1/2 - MU6464 Korpusy BigBlue, przezroczyste Korpusy stosowane w instalacjach, gdzie wymagana jest duża wydajność. Dodatkowo, dzięki dużej powierzchni, wkłady do tych korpusów są bardzo żywotne. Przeznaczone do wkładów o wysokości 10 i 20 i średnicy 4,5. ROZMIAR 10 BB 20 BB PRZYŁĄCZE 1 WFC10BB1 WFC20BB1 1 1/2 WFC10BB64 WFC20BB64 akcesoria Płytka montażowa BRBB Oring ORINGBBC Klucz WRBB-2 Łącznik korpusów 1/2 - MU1212; 3/4 - MU 3434 KORPUSY 20 TYPU SLIM Korpusy o wysokości 20 są stosowane w instalacjach, gdzie wymagana jest większa wydajność. Przeznaczone do wkładów o wysokości 20 i średnicy 2,5. przyłącze 3/4 3/4 typ przeroczysty niebieski symbol WF34C-L WF34-L akcesoria Płytka montażowa Oring Klucz Łącznik korpusów BR1L ORINGSLIM WRT-SLIM 3/4 - MU3434; 1 - MU11 5

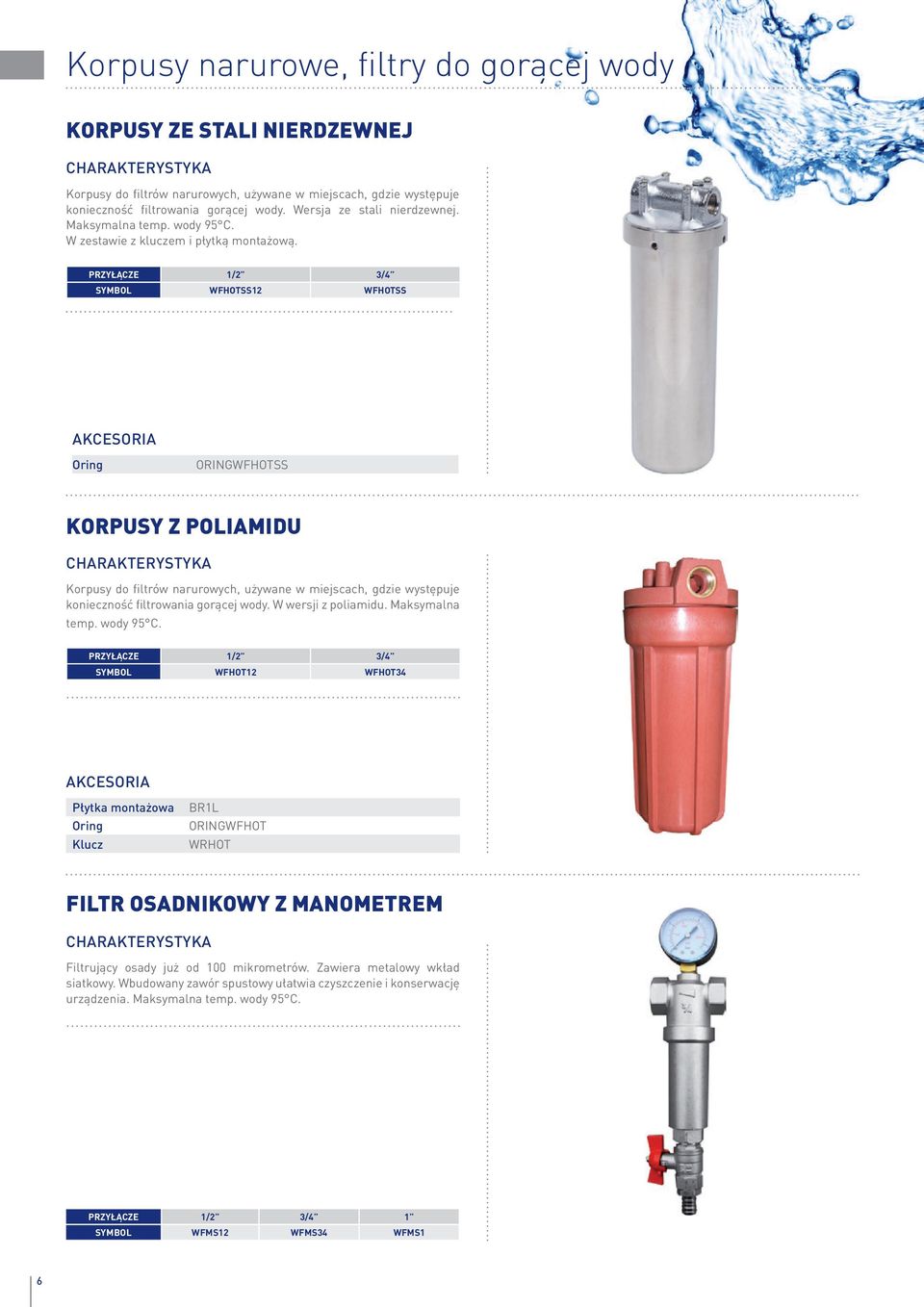

6 Korpusy narurowe, filtry do gorącej wody KORPUSY Ze stali nierdzewnej Korpusy do filtrów narurowych, używane w miejscach, gdzie występuje konieczność filtrowania gorącej wody. Wersja ze stali nierdzewnej. Maksymalna temp. wody 95 C. W zestawie z kluczem i płytką montażową. PRZYŁĄCZE 1/2 3/4 WFHOTSS12 WFHOTSS akcesoria Oring ORINGWFHOTSS KORPUSY Z POLIAMIDU Korpusy do filtrów narurowych, używane w miejscach, gdzie występuje konieczność filtrowania gorącej wody. W wersji z poliamidu. Maksymalna temp. wody 95 C. PRZYŁĄCZE 1/2 3/4 WFHOT12 WFHOT34 akcesoria Płytka montażowa Oring Klucz BR1L ORINGWFHOT WRHOT FILTR OSADNIKOWY Z MANOMETREM Filtrujący osady już od 100 mikrometrów. Zawiera metalowy wkład siatkowy. Wbudowany zawór spustowy ułatwia czyszczenie i konserwację urządzenia. Maksymalna temp. wody 95 C. PRZYŁĄCZE 1/2 3/4 1 WFMS12 WFMS34 WFMS1 6

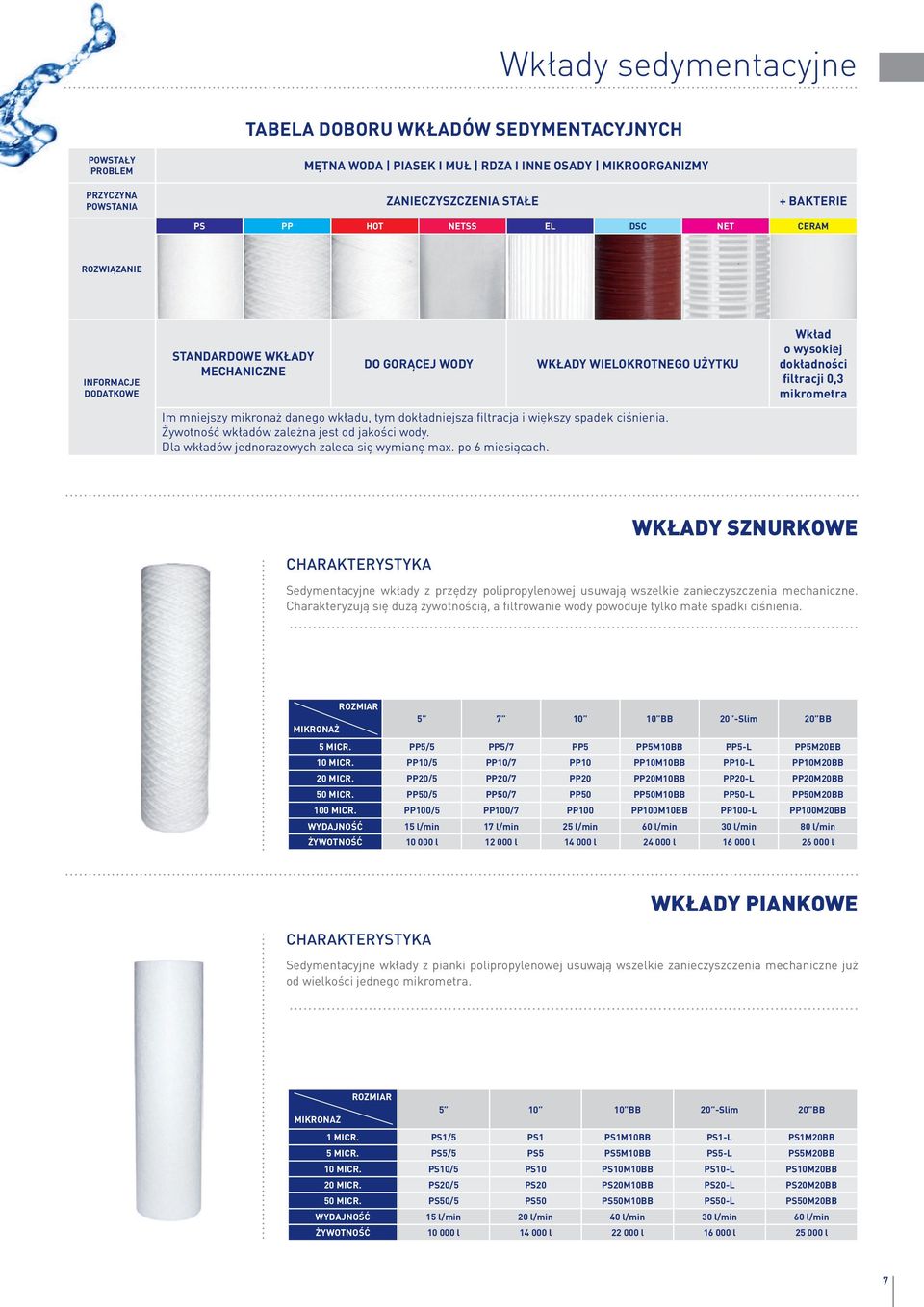

7 Wkłady sedymentacyjne Tabela doboru wkładów sedymentacyjnych POWSTAŁY PROBLEM MĘTNA WODA PIASEK I MUŁ RDZA I INNE OSADY MIKROORGANIZMY PRZYCZYNA POWSTANIA ZANIECZYSZCZENIA STAŁE + BAKTERIE PS PP HOT NETSS EL DSC NET CERAM ROZWIĄZANIE INFORMACJE DODATKOWE STANDARDOWE WKŁADY MECHANICZNE DO GORĄCEJ WODY WKŁADY WIELOKROTNEGO UŻYTKU Wkład o wysokiej dokładności filtracji 0,3 mikrometra Im mniejszy mikronaż danego wkładu, tym dokładniejsza filtracja i większy spadek ciśnienia. Żywotność wkładów zależna jest od jakości wody. Dla wkładów jednorazowych zaleca się wymianę max. po 6 miesiącach. WKŁADY SZNURKOWE Sedymentacyjne wkłady z przędzy polipropylenowej usuwają wszelkie zanieczyszczenia mechaniczne. Charakteryzują się dużą żywotnością, a filtrowanie wody powoduje tylko małe spadki ciśnienia. ROZMIAR BB 20 -Slim 20 BB MIKRONAŻ 5 micr. PP5/5 PP5/7 PP5 PP5M10BB PP5-L PP5M20BB 10 micr. PP10/5 PP10/7 PP10 PP10M10BB PP10-L PP10M20BB 20 micr. PP20/5 PP20/7 PP20 PP20M10BB PP20-L PP20M20BB 50 micr. PP50/5 PP50/7 PP50 PP50M10BB PP50-L PP50M20BB 100 micr. PP100/5 PP100/7 PP100 PP100M10BB PP100-L PP100M20BB wydajność 15 l/min 17 l/min 25 l/min 60 l/min 30 l/min 80 l/min żywotność l l l l l l WKŁADY PIANKOWE Sedymentacyjne wkłady z pianki polipropylenowej usuwają wszelkie zanieczyszczenia mechaniczne już od wielkości jednego mikrometra. ROZMIAR BB 20 -Slim 20 BB MIKRONAŻ 1 micr. PS1/5 PS1 PS1M10BB PS1-L PS1M20BB 5 micr. PS5/5 PS5 PS5M10BB PS5-L PS5M20BB 10 micr. PS10/5 PS10 PS10M10BB PS10-L PS10M20BB 20 micr. PS20/5 PS20 PS20M10BB PS20-L PS20M20BB 50 micr. PS50/5 PS50 PS50M10BB PS50-L PS50M20BB wydajność 15 l/min 20 l/min 40 l/min 30 l/min 60 l/min żywotność l l l l l 7

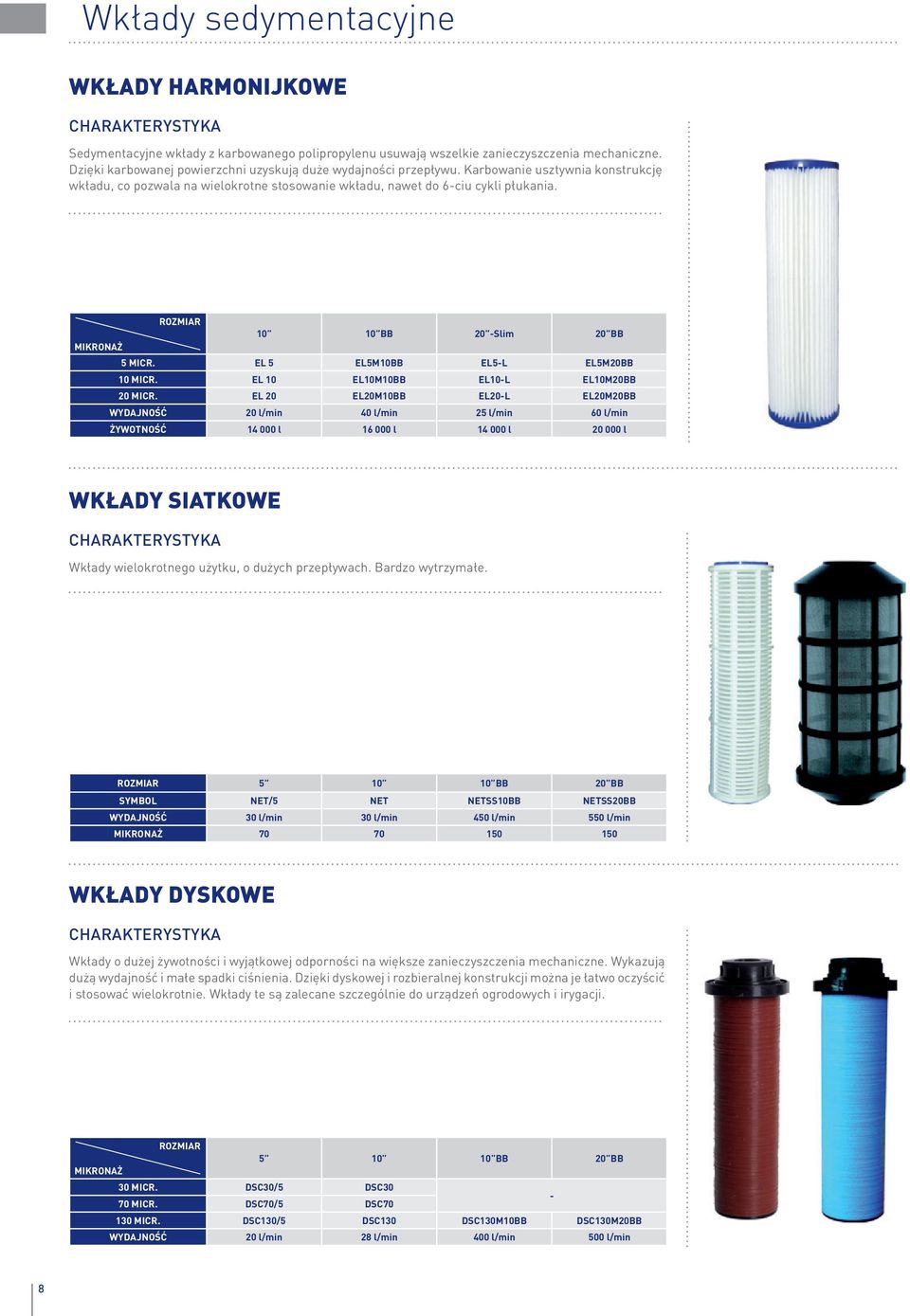

8 Wkłady sedymentacyjne WKŁADY HARMONIJKOWE Sedymentacyjne wkłady z karbowanego polipropylenu usuwają wszelkie zanieczyszczenia mechaniczne. Dzięki karbowanej powierzchni uzyskują duże wydajności przepływu. Karbowanie usztywnia konstrukcję wkładu, co pozwala na wielokrotne stosowanie wkładu, nawet do 6-ciu cykli płukania. ROZMIAR BB 20 -Slim 20 BB MIKRONAŻ 5 micr. EL 5 EL5M10BB EL5-L EL5M20BB 10 micr. EL 10 EL10M10BB EL10-L EL10M20BB 20 micr. EL 20 EL20M10BB EL20-L EL20M20BB wydajność 20 l/min 40 l/min 25 l/min 60 l/min żywotność l l l l WKŁADY SIATKOWE Wkłady wielokrotnego użytku, o dużych przepływach. Bardzo wytrzymałe. ROZMIAR BB 20 BB NET/5 NET NETSS10BB NETSS20BB wydajność 30 l/min 30 l/min 450 l/min 550 l/min MIKRONAŻ WKŁADY DYSKOWE Wkłady o dużej żywotności i wyjątkowej odporności na większe zanieczyszczenia mechaniczne. Wykazują dużą wydajność i małe spadki ciśnienia. Dzięki dyskowej i rozbieralnej konstrukcji można je łatwo oczyścić i stosować wielokrotnie. Wkłady te są zalecane szczególnie do urządzeń ogrodowych i irygacji. ROZMIAR BB 20 BB MIKRONAŻ 30 micr. DSC30/5 DSC30 70 micr. DSC70/5 DSC micr. DSC130/5 DSC130 DSC130M10BB DSC130M20BB wydajność 20 l/min 28 l/min 400 l/min 500 l/min 8

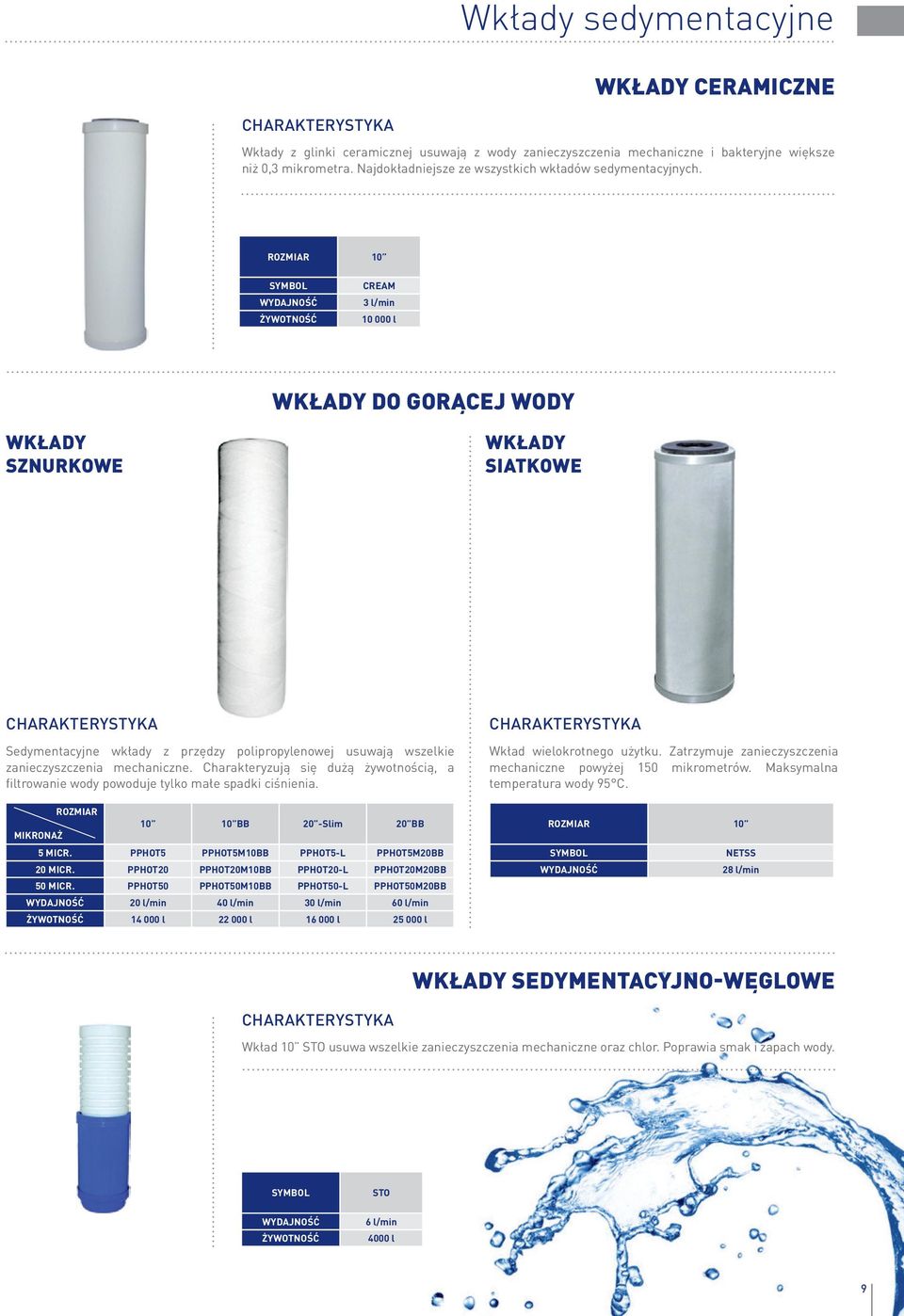

9 Wkłady sedymentacyjne WKŁADY CERAMICZNE Wkłady z glinki ceramicznej usuwają z wody zanieczyszczenia mechaniczne i bakteryjne większe niż 0,3 mikrometra. Najdokładniejsze ze wszystkich wkładów sedymentacyjnych. rozmiar 10 wydajność żywotność CREAM 3 l/min l WKŁADY DO GORĄCEJ WODY Wkłady sznurkowe Wkłady siatkowe Sedymentacyjne wkłady z przędzy polipropylenowej usuwają wszelkie zanieczyszczenia mechaniczne. Charakteryzują się dużą żywotnością, a filtrowanie wody powoduje tylko małe spadki ciśnienia. ROZMIAR BB 20 -Slim 20 BB MIKRONAŻ 5 micr. PPHOT5 PPHOT5M10BB PPHOT5-L PPHOT5M20BB 20 micr. PPHOT20 PPHOT20M10BB PPHOT20-L PPHOT20M20BB 50 micr. PPHOT50 PPHOT50M10BB PPHOT50-L PPHOT50M20BB wydajność 20 l/min 40 l/min 30 l/min 60 l/min żywotność l l l l Wkład wielokrotnego użytku. Zatrzymuje zanieczyszczenia mechaniczne powyżej 150 mikrometrów. Maksymalna temperatura wody 95 C. rozmiar 10 wydajność NETSS 28 l/min WKŁADY SEDYMENTACYJNO-WĘGLOWE Wkład 10 STO usuwa wszelkie zanieczyszczenia mechaniczne oraz chlor. Poprawia smak i zapach wody. Symbol WYDAJNOŚĆ ŻYWOTNOŚĆ STO 6 l/min 4000 l 9

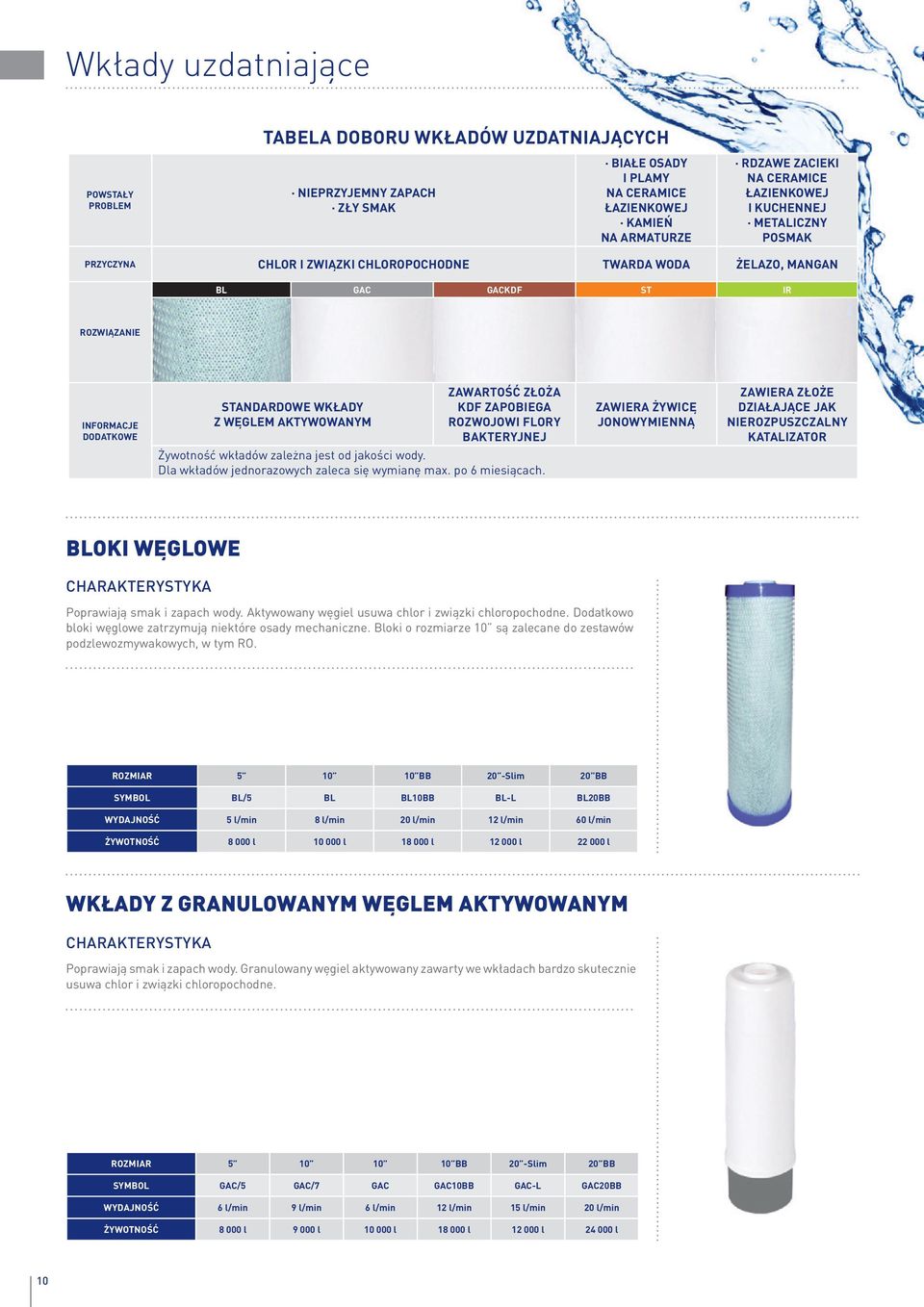

10 Wkłady uzdatniające Tabela doboru wkładów uzdatniających POWSTAŁY PROBLEM NIEPRZYJEMNY ZAPACH ZŁY SMAK BIAŁE OSADY I PLAMY NA CERAMICE ŁAZIENKOWEJ KAMIEŃ NA ARMATURZE RDZAWE ZACIEKI NA CERAMICE ŁAZIENKOWEJ I KUCHENNEJ METALICZNY POSMAK PRZYCZYNA CHLOR I ZWIĄZKI CHLOROPOCHODNE TWARDA WODA ŻELAZO, MANGAN BL GAC GACKDF ST IR ROZWIĄZANIE INFORMACJE DODATKOWE STANDARDOWE WKŁADY Z WĘGLEM AKTYWOWANYM ZAWARTOŚĆ ZŁOŻA KDF zapobiega rozwojowi flory bakteryjnej zawiera żywicę jonowymienną zawiera złoże działające jak nierozpuszczalny katalizator Żywotność wkładów zależna jest od jakości wody. Dla wkładów jednorazowych zaleca się wymianę max. po 6 miesiącach. BLOKI WĘGLOWE Poprawiają smak i zapach wody. Aktywowany węgiel usuwa chlor i związki chloropochodne. Dodatkowo bloki węglowe zatrzymują niektóre osady mechaniczne. Bloki o rozmiarze 10 są zalecane do zestawów podzlewozmywakowych, w tym RO. ROZMIAR BB 20 -Slim 20 BB BL/5 BL BL10BB BL-L BL20BB wydajność 5 l/min 8 l/min 20 l/min 12 l/min 60 l/min żywotność l l l l l WKŁADY Z GRANULOWANYM WĘGLEM AKTYWOWANYM Poprawiają smak i zapach wody. Granulowany węgiel aktywowany zawarty we wkładach bardzo skutecznie usuwa chlor i związki chloropochodne. ROZMIAR BB 20 -Slim 20 BB GAC/5 GAC/7 GAC GAC10BB GAC-L GAC20BB wydajność 6 l/min 9 l/min 6 l/min 12 l/min 15 l/min 20 l/min żywotność l l l l l l 10

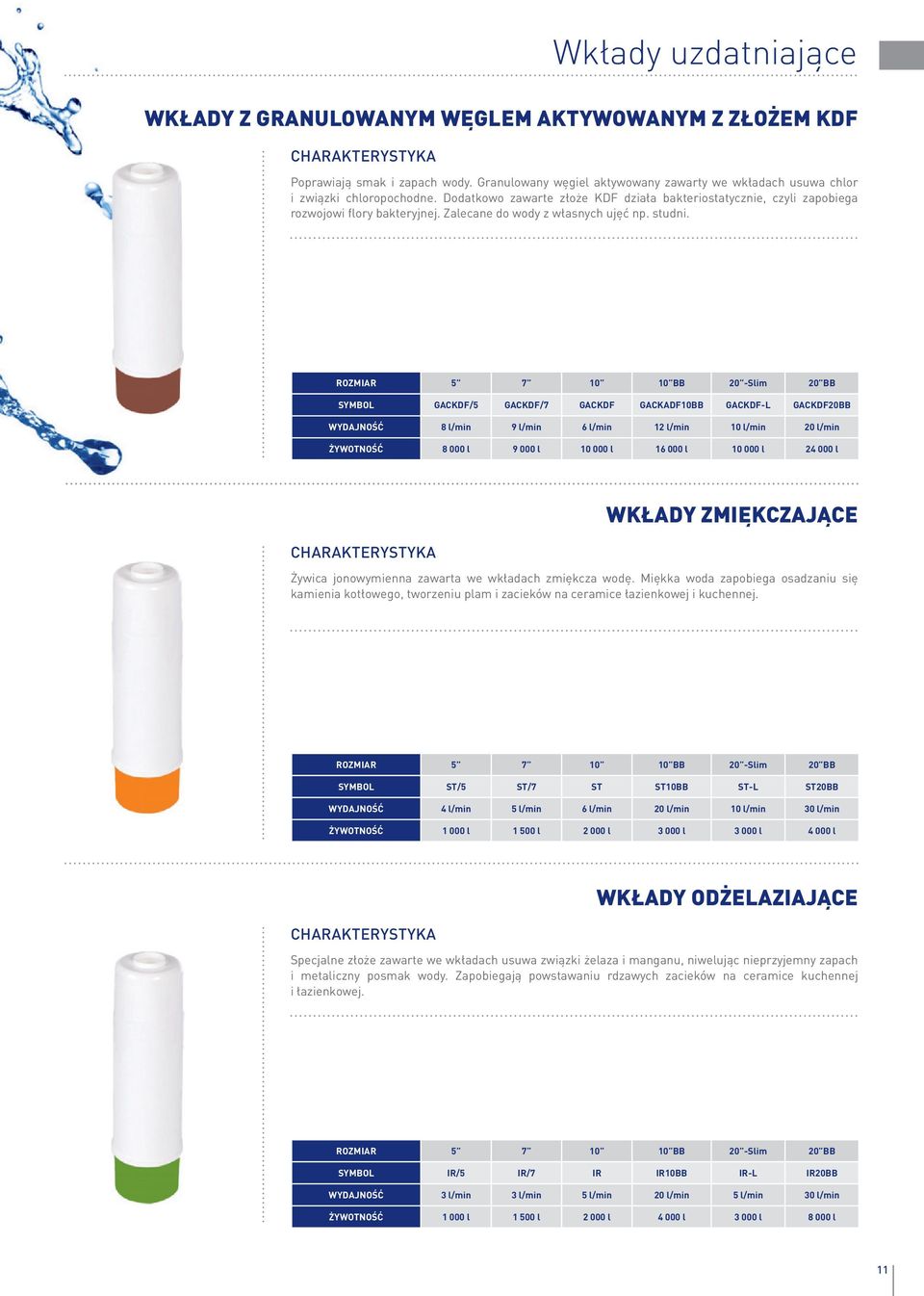

11 WKŁadY z granulowanym WĘglEM aktywowanym z złożem KdF Wkłady uzdatniające Poprawiają smak i zapach wody. Granulowany węgiel aktywowany zawarty we wkładach usuwa chlor i związki chloropochodne. Dodatkowo zawarte złoże KDF działa bakteriostatycznie, czyli zapobiega rozwojowi flory bakteryjnej. Zalecane do wody z własnych ujęć np. studni. ROZMIAR BB 20 -Slim 20 BB GACKDF/5 GACKDF/7 GACKDF GACKADF10BB GACKDF-L GACKDF20BB WYDAJNOŚć 8 l/min 9 l/min 6 l/min 12 l/min 10 l/min 20 l/min ŻYWOtNOŚć l l l l l l WKŁadY zmiękczające Żywica jonowymienna zawarta we wkładach zmiękcza wodę. Miękka woda zapobiega osadzaniu się kamienia kotłowego, tworzeniu plam i zacieków na ceramice łazienkowej i kuchennej. ROZMIAR BB 20 -Slim 20 BB St/5 St/7 St St10BB St-L St20BB WYDAJNOŚć 4 l/min 5 l/min 6 l/min 20 l/min 10 l/min 30 l/min ŻYWOtNOŚć l l l l l l WKŁadY OdŻElazIajĄcE Specjalne złoże zawarte we wkładach usuwa związki żelaza i manganu, niwelując nieprzyjemny zapach i metaliczny posmak wody. Zapobiegają powstawaniu rdzawych zacieków na ceramice kuchennej i łazienkowej. ROZMIAR BB 20 -Slim 20 BB IR/5 IR/7 IR IR10BB IR-L IR20BB WYDAJNOŚć 3 l/min 3 l/min 5 l/min 20 l/min 5 l/min 30 l/min ŻYWOtNOŚć l l l l l l 11

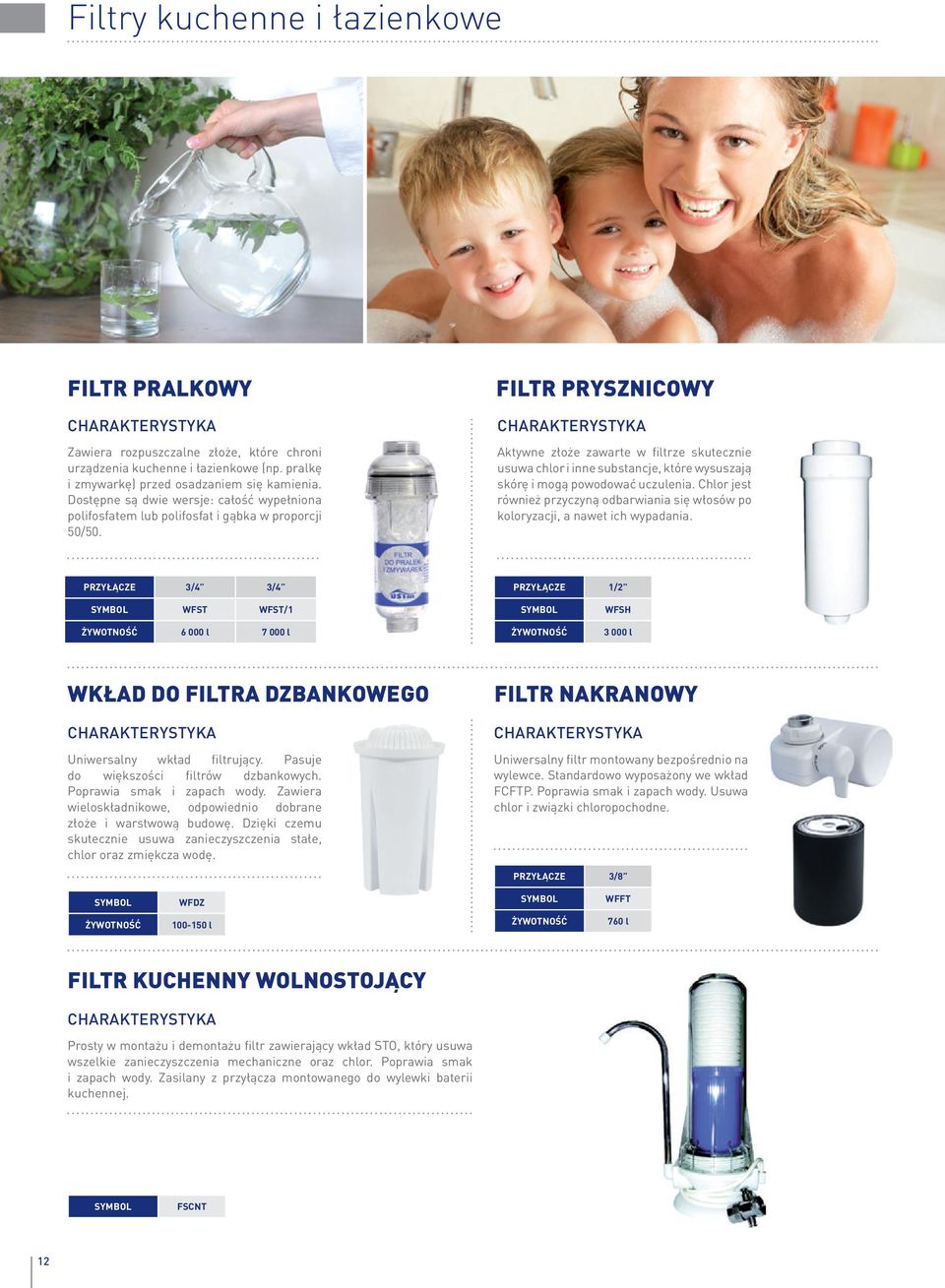

12 Filtry kuchenne i łazienkowe filtr pralkowy Zawiera rozpuszczalne złoże, które chroni urządzenia kuchenne i łazienkowe (np. pralkę i zmywarkę) przed osadzaniem się kamienia. Dostępne są dwie wersje: całość wypełniona polifosfatem lub polifosfat i gąbka w proporcji 50/50. filtr Prysznicowy Aktywne złoże zawarte w filtrze skutecznie usuwa chlor i inne substancje, które wysuszają skórę i mogą powodować uczulenia. Chlor jest również przyczyną odbarwiania się włosów po koloryzacji, a nawet ich wypadania. PRZYŁĄCZE 3/4 3/4 PRZYŁĄCZE 1/2 WFST WFST/1 ŻYWOTNOŚĆ l l ŻYWOTNOŚĆ WFSH l Wkład do filtra dzbankowego Uniwersalny wkład filtrujący. Pasuje do większości filtrów dzbankowych. Poprawia smak i zapach wody. Zawiera wieloskładnikowe, odpowiednio dobrane złoże i warstwową budowę. Dzięki czemu skutecznie usuwa zanieczyszczenia stałe, chlor oraz zmiękcza wodę. Filtr nakranowy Uniwersalny filtr montowany bezpośrednio na wylewce. Standardowo wyposażony we wkład FCFTP. Poprawia smak i zapach wody. Usuwa chlor i związki chloropochodne. PRZYŁĄCZE 3/8 WFDZ WFFT ŻYWOTNOŚĆ l ŻYWOTNOŚĆ 760 l Filtr kuchenny wolnostojący Prosty w montażu i demontażu filtr zawierający wkład STO, który usuwa wszelkie zanieczyszczenia mechaniczne oraz chlor. Poprawia smak i zapach wody. Zasilany z przyłącza montowanego do wylewki baterii kuchennej. FSCNT 12

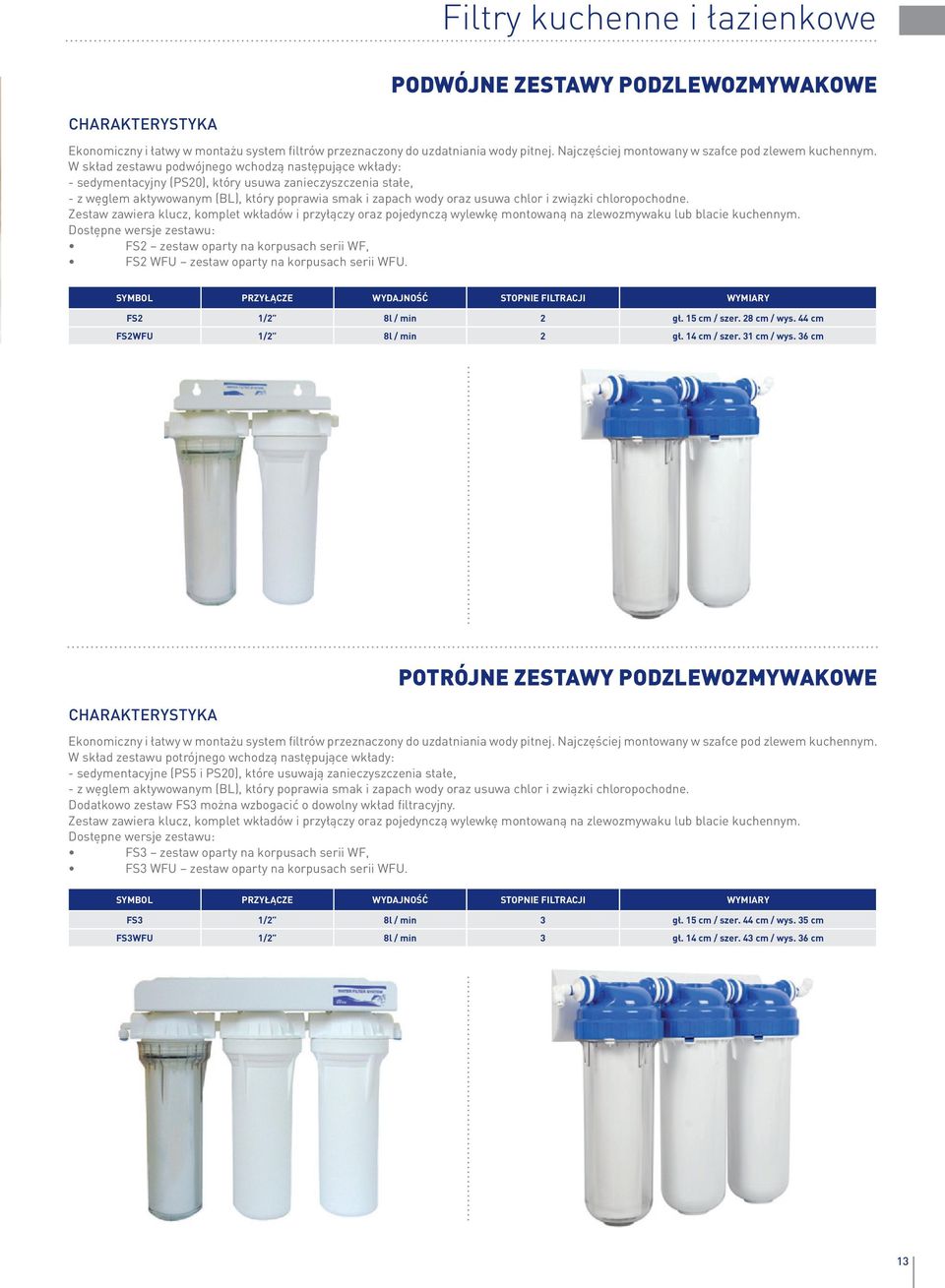

13 Filtry kuchenne i łazienkowe PODWÓJNE ZESTAWY PODZLEWOZMYWAKOWE Ekonomiczny i łatwy w montażu system filtrów przeznaczony do uzdatniania wody pitnej. Najczęściej montowany w szafce pod zlewem kuchennym. W skład zestawu podwójnego wchodzą następujące wkłady: - sedymentacyjny (PS20), który usuwa zanieczyszczenia stałe, - z węglem aktywowanym (BL), który poprawia smak i zapach wody oraz usuwa chlor i związki chloropochodne. Zestaw zawiera klucz, komplet wkładów i przyłączy oraz pojedynczą wylewkę montowaną na zlewozmywaku lub blacie kuchennym. Dostępne wersje zestawu: FS2 zestaw oparty na korpusach serii WF, FS2 WFU zestaw oparty na korpusach serii WFU. PRZYŁĄCZE WYDAJNOŚĆ STOPNIE FILTRACJI WYMIARY FS2 1/2 8l / min 2 gł. 15 cm / szer. 28 cm / wys. 44 cm FS2WFU 1/2 8l / min 2 gł. 14 cm / szer. 31 cm / wys. 36 cm POTRÓJNE ZESTAWY PODZLEWOZMYWAKOWE Ekonomiczny i łatwy w montażu system filtrów przeznaczony do uzdatniania wody pitnej. Najczęściej montowany w szafce pod zlewem kuchennym. W skład zestawu potrójnego wchodzą następujące wkłady: - sedymentacyjne (PS5 i PS20), które usuwają zanieczyszczenia stałe, - z węglem aktywowanym (BL), który poprawia smak i zapach wody oraz usuwa chlor i związki chloropochodne. Dodatkowo zestaw FS3 można wzbogacić o dowolny wkład filtracyjny. Zestaw zawiera klucz, komplet wkładów i przyłączy oraz pojedynczą wylewkę montowaną na zlewozmywaku lub blacie kuchennym. Dostępne wersje zestawu: FS3 zestaw oparty na korpusach serii WF, FS3 WFU zestaw oparty na korpusach serii WFU. PRZYŁĄCZE WYDAJNOŚĆ STOPNIE FILTRACJI WYMIARY FS3 1/2 8l / min 3 gł. 15 cm / szer. 44 cm / wys. 35 cm FS3WFU 1/2 8l / min 3 gł. 14 cm / szer. 43 cm / wys. 36 cm 13

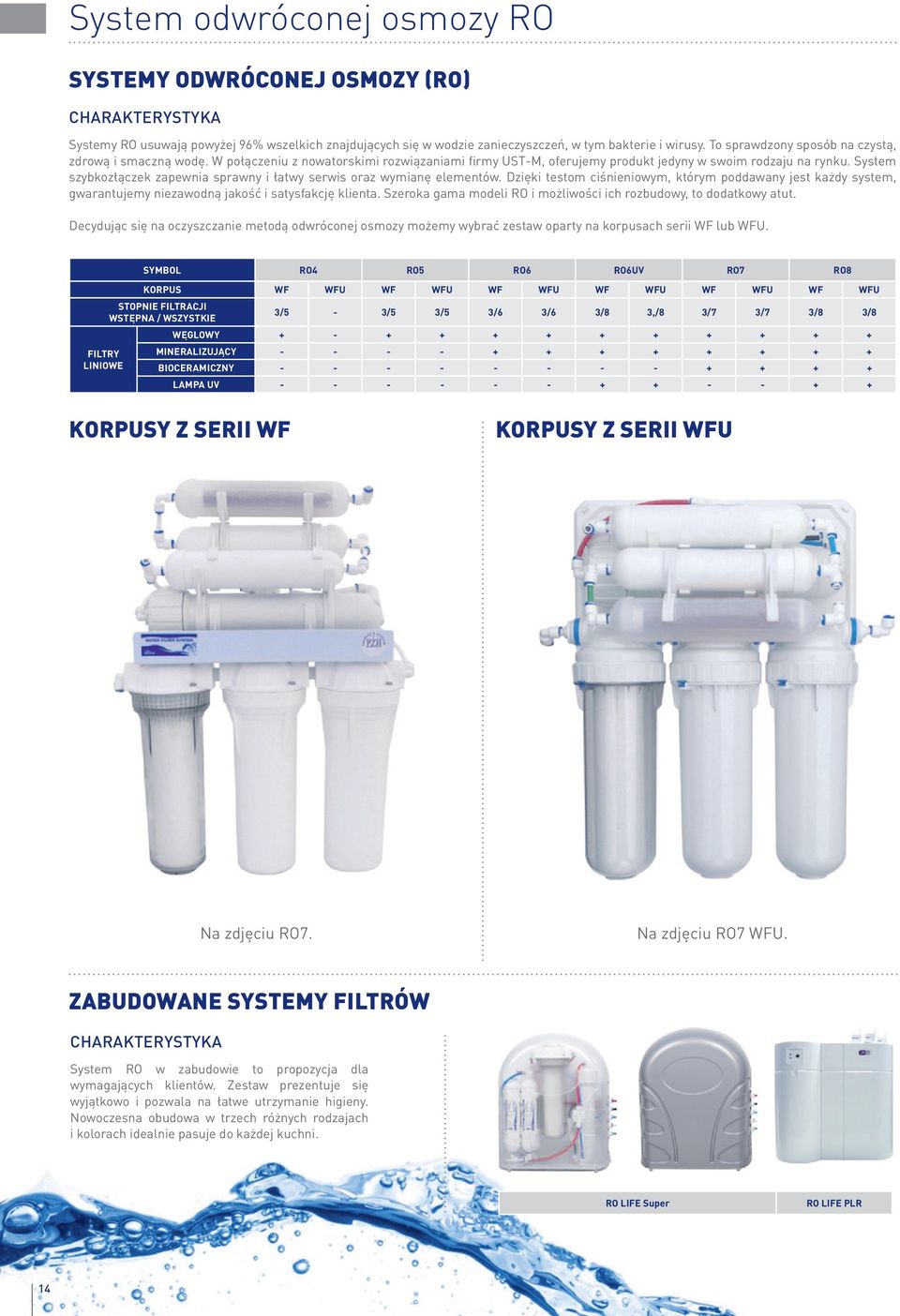

14 System odwróconej osmozy RO SYSTEMY ODWRÓCONEJ OSMOZY (RO) Systemy RO usuwają powyżej 96% wszelkich znajdujących się w wodzie zanieczyszczeń, w tym bakterie i wirusy. To sprawdzony sposób na czystą, zdrową i smaczną wodę. W połączeniu z nowatorskimi rozwiązaniami firmy UST-M, oferujemy produkt jedyny w swoim rodzaju na rynku. System szybkozłączek zapewnia sprawny i łatwy serwis oraz wymianę elementów. Dzięki testom ciśnieniowym, którym poddawany jest każdy system, gwarantujemy niezawodną jakość i satysfakcję klienta. Szeroka gama modeli RO i możliwości ich rozbudowy, to dodatkowy atut. Decydując się na oczyszczanie metodą odwróconej osmozy możemy wybrać zestaw oparty na korpusach serii WF lub WFU. symbol RO4 RO5 RO6 RO6UV RO7 RO8 KORPUS WF WFU WF WFU WF WFU WF WFU WF WFU WF WFU STOPNIE FILTRACJI WSTĘPNA / WSZYSTKIE 3/5-3/5 3/5 3/6 3/6 3/8 3,/8 3/7 3/7 3/8 3/8 WĘGLOWY FILTRY MINERALIZUJĄCY LINIOWE BIOCERAMICZNY LAMPA UV korpusy z serii WF korpusy z serii WFU Na zdjęciu RO7. Na zdjęciu RO7 WFU. Zabudowane systemy filtrów System RO w zabudowie to propozycja dla wymagających klientów. Zestaw prezentuje się wyjątkowo i pozwala na łatwe utrzymanie higieny. Nowoczesna obudowa w trzech różnych rodzajach i kolorach idealnie pasuje do każdej kuchni. RO LIFE Super RO LIFE PLR 14

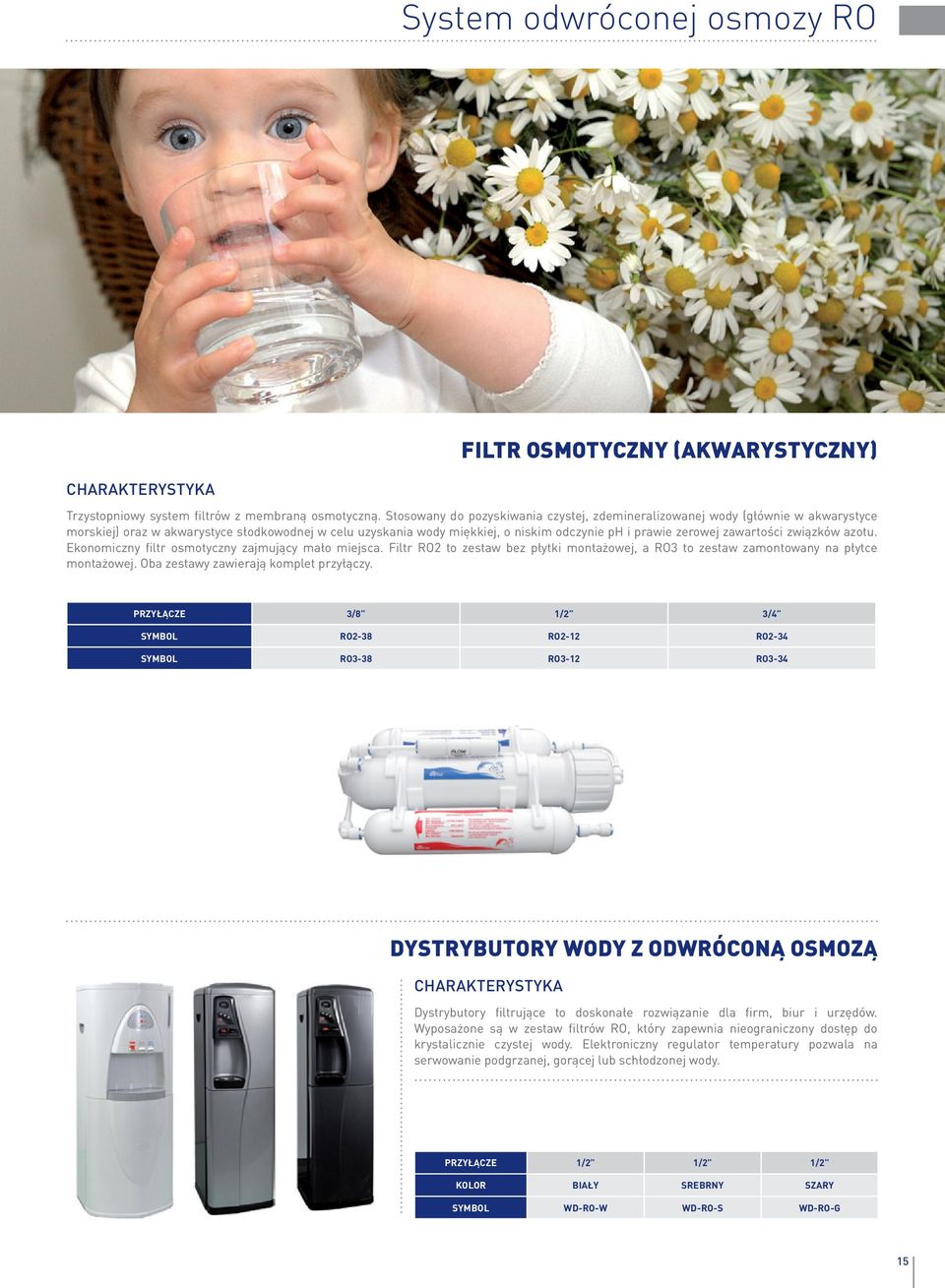

15 System odwróconej osmozy RO Filtr osmotyczny (akwarystyczny) Trzystopniowy system filtrów z membraną osmotyczną. Stosowany do pozyskiwania czystej, zdemineralizowanej wody (głównie w akwarystyce morskiej) oraz w akwarystyce słodkowodnej w celu uzyskania wody miękkiej, o niskim odczynie ph i prawie zerowej zawartości związków azotu. Ekonomiczny filtr osmotyczny zajmujący mało miejsca. Filtr RO2 to zestaw bez płytki montażowej, a RO3 to zestaw zamontowany na płytce montażowej. Oba zestawy zawierają komplet przyłączy. przyłącze 3/8 1/2 3/4 RO2-38 RO2-12 RO2-34 RO3-38 RO3-12 RO3-34 Dystrybutory wody z odwróconą osmozą Dystrybutory filtrujące to doskonałe rozwiązanie dla firm, biur i urzędów. Wyposażone są w zestaw filtrów RO, który zapewnia nieograniczony dostęp do krystalicznie czystej wody. Elektroniczny regulator temperatury pozwala na serwowanie podgrzanej, gorącej lub schłodzonej wody. PRZYŁĄCZE 1/2 1/2 1/2 KOLOR BIAŁY SREBRNY SZARY WD-RO-W WD-RO-S WD-RO-G 15

16 Wkłady liniowe liniowe WKŁadY z granulowanym WĘglEM aktywowanym Usuwają chlor i związki chloropochodne. Znacznie poprawiają walory smakowe i zapachowe wody. Wkłady dostępne w wersjach z gwintem i na szybkozłączki. Idealne do systemów RO oraz lodówek z kostkarkami do lodu. typ GWINt SZYBKOZŁĄCZE PRZYŁĄCZE 1/4 1/4 L-GAC L-GAC-Q liniowe WKŁadY MINERalIzUjĄcE Wzbogacają wodę w związki wapnia i magnezu oraz inne minerały niezbędne do życia. Szczególnie polecane do systemów RO. Wkłady dostępne w wersjach z gwintem i na szybkozłączki. typ GWINt SZYBKOZŁĄCZE PRZYŁĄCZE 1/4 1/4 L-MIN L-MIN-Q liniowe WKŁadY BIOcERaMIczNE FaR INFRaREd (FIR) Promienie FIR poprawiają ogólną kondycję ludzkiego organizmu dzięki aktywacji cząsteczek wody w naszym organizmie. Poprawia się metabolizm oraz przyspiesza przemiana materii. Woda przepływająca przez naświetlone ceramiczne granulki wkładu zmienia swoje właściwości wpływając pozytywnie na organizmy żywe. Wkłady dostępne w wersjach z gwintem i na szybkozłączki. typ GWINt SZYBKOZŁĄCZE PRZYŁĄCZE 1/4 1/4 L-BIO L-BIO-Q 16

17 Wkłady liniowe Liniowe wkłady sedymentacyjne Wkłady usuwają zanieczyszczenia mechaniczne powyżej 5 mikrometrów. Wkłady dostępne w wersjach z gwintem i na szybkozłączki. typ GWINT SZYBKOZŁĄCZE PRZYŁĄCZE 1/4 1/4 L-PS L-PS-Q LINIOWE WKŁADY ZMIĘKCZAJĄCE Zawarte we wkładach złoże zmiękcza przepływającą wodę. Stosowane m in. w urządzeniach, które są wrażliwe na osadzający się kamień np. ekspresy do kawy. Wkłady dostępne w wersjach z gwintem i na szybkozłączki. typ GWINT SZYBKOZŁĄCZE PRZYŁĄCZE 1/4 1/4 symbol L-SOFT L-SOFT-Q OBUDOWY MEMBRAN MEMBRANY Membrany osmotyczne przeznaczone do domowych systemów filtrów. przyłącze gwint 1/8 szybkozłącze 1/8 YT 25 YT 25Q max przepływ 50GPD 75GPD 75GPD 100GPD 100GPD 150GPD TLC50 TLC75 TLC75F (Filmtec) TLC100 TLC100F (Filmtec) TLC150 17

18 Elementy do RO KORPUSY DO RO Korpusy z przyłączem 1/4 z przyłączem gwintowanym i na szybkozłącze. Klosze w wersji przezroczystej i białej. TYP PRZYŁĄCZA KLOSZ BIAŁY PRZEZROCZYSTY GWINT WF14WW WF14CW SZYBKOZŁĄCZE WF14WWQ WF14CWQ KORPUSY DO RO NA PODWÓJNYM ORINGU Korpusy do filtrów, których gwint klosza wyposażony jest w dwa o-ringi. klosz BIAŁY PRZEZROCZYSTY przyłącze 1/4 1/4 symbol WF14WW2 WF14CW2 KORPUSY DO RO wfu Korpusy w wersji z kloszem białym i przezroczystym idealne do wizualnej oceny zanieczyszczeń w filtrach sedymentacyjnych. ROZMIAR PRZYŁĄCZE 1/4 Q WFU14 WFU14-W KLOSZ PRZEZROCZYSTY BIAŁY pompa do zestawów filtrów ROPOMP 18

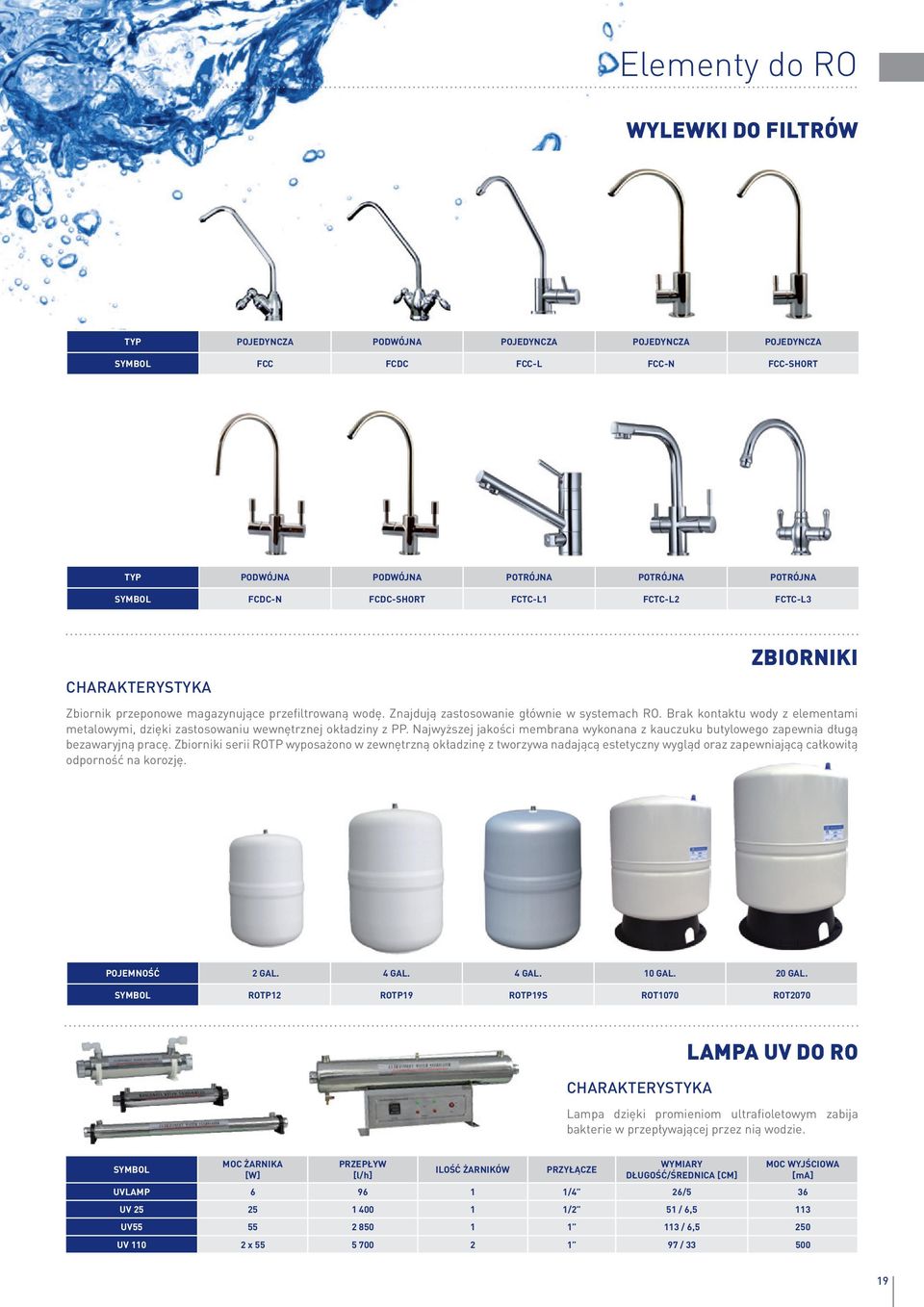

19 Elementy do RO WYLEWKI DO FILTRÓW typ POJEDYNCZA PODWÓJNA POJEDYNCZA POJEDYNCZA POJEDYNCZA FCC FCDC FCC-L FCC-N FCC-SHORT typ PODWÓJNA PODWÓJNA POTRÓJNA POTRÓJNA POTRÓJNA FCDC-N FCDC-SHORT FCTC-L1 FCTC-L2 FCTC-L3 ZBIORNIKI Zbiornik przeponowe magazynujące przefiltrowaną wodę. Znajdują zastosowanie głównie w systemach RO. Brak kontaktu wody z elementami metalowymi, dzięki zastosowaniu wewnętrznej okładziny z PP. Najwyższej jakości membrana wykonana z kauczuku butylowego zapewnia długą bezawaryjną pracę. Zbiorniki serii ROTP wyposażono w zewnętrzną okładzinę z tworzywa nadającą estetyczny wygląd oraz zapewniającą całkowitą odporność na korozję. POJEMNOŚĆ 2 GAL. 4 GAL. 4 GAL. 10 GAL. 20 GAL. ROTP12 ROTP19 ROTP19S ROT1070 ROT2070 LAMPA UV DO RO Lampa dzięki promieniom ultrafioletowym zabija bakterie w przepływającej przez nią wodzie. MOC ŻARNIKA [W] PRZEPŁYW [l/h] ILOŚĆ ŻARNIKÓW PRZYŁĄCZE WYMIARY DŁUGOŚĆ/ŚREDNICA [CM] MOC WYJŚCIOWA [ma] UVLAMP /4 26/5 36 UV /2 51 / 6,5 113 UV / 6,5 250 UV x /

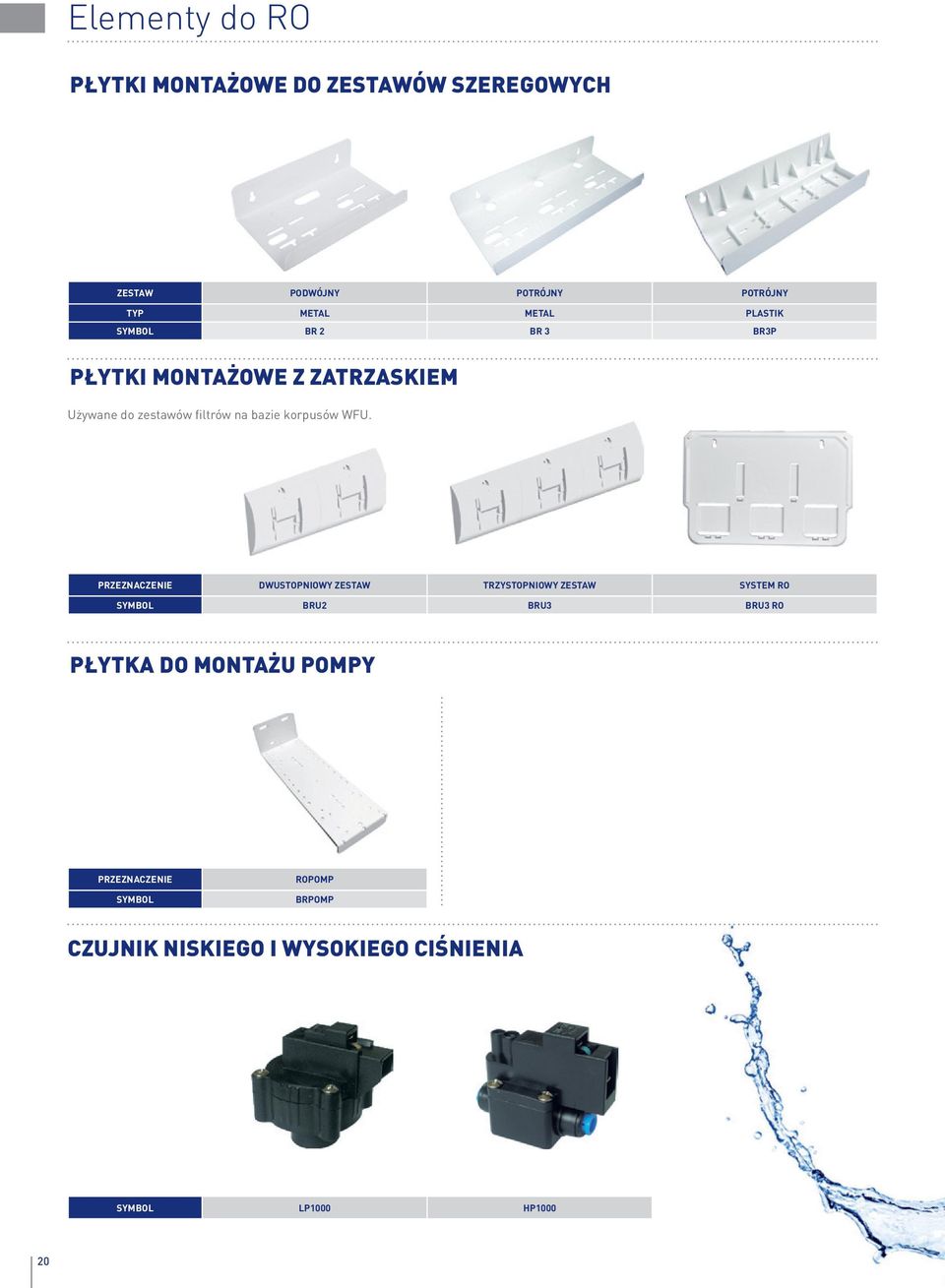

20 Elementy do RO PŁYTKI MONTAŻOWE DO ZESTAWÓW SZEREGOWYCH ZESTAW PODWÓJNY POTRÓJNY POTRÓJNY TYP METAL METAL PLASTIK BR 2 BR 3 BR3P PŁYTKI MONTAŻOWE Z ZATRZASKIEM Używane do zestawów filtrów na bazie korpusów WFU. PRZEZNACZENIE DWUSTOPNIOWY ZESTAW TRZYSTOPNIOWY ZESTAW SYSTEM RO BRU2 BRU3 BRU3 RO PŁYTKA DO MONTAŻU POMPY PRZEZNACZENIE ROPOMP BRPOMP CZUJNIK NISKIEGO I WYSOKIEGO CIŚNIENIA LP1000 HP

21 Elementy do RO ŻARNIK do lamp UV MOC ŻARNIKA [W] uv-p5gt 6 żarnik uv żarnik uv żarnik uv żarnik uv mierniki i testery jakości wody ŁĄCZNIKI KORPUSÓW Do mierzenia ph wody lub zawartości soli mineralnych rozpuszczonych w wodzie (ppm). przyłącze 1/2 3/ /2 PHMETR TDS MU1212 MU3434 MU11 MU6464 ORING wymienne PRZYŁĄCZA ORING85x3, ORINGWFU1, ORINGWFU2, ORINGWFHOTSS, ORINGWFHOT, ORINGBBC, ORINGBB2-1, ORINGBB2-2, ORINGSLIM przyłącze 1/2 3/4 1 WF-UP12 WF-UP34 WF-UP1 1/8 WF-UPQ ŁĄCZNIK WF-UPN klips do przyłączy PŁYTKI MONTAŻOWE WF-KLIPS PRZEZNACZENIE (TYP) WF (plastik) SLIM / HOT BIG BLUE BR1P BR1L BRBB KLUCZE WRHOT WRT-SLIM WRBB-2 WR WRT 21

22 Akcesoria wężyki 1/4 Wężyki dostępne są w kolorach: biały, czerwony, niebieski, zielony oraz czarny. przyłącza Pozwalają na zasilenie wodą systemu filtrów. rozmiar 1/4 1/4 1/4 kolor BIAŁY CZERWONY NIEBIESKI TUBE14W TUBE14R TUBE14B przyłącze 3/8 1/2 3/4 3/4 C-38 C-12 C-34 C-34B zawory Zawór odcinający dopływ wody do systemu filtrów. reduktor ciśnienia Reduktor ciśnienia zabezpieczający przed uderzeniami hydraulicznymi. MAKS. CIŚNIENIE PRACY MAks. CIŚNIENIE WYJŚCIOWE 20bar 4,8bar przyłącze 1/4 GZ 1/2 GZ 3/8 GZ BV 1414 BV 1214 BV 3814 PRZYŁĄCZE 1/4 Q-PV0404 UCHWYTY DO WKŁADÓW LINIOWYCH I OBUDOWY MEMBRANY Stosowane do wkładów liniowych i korpusów membran. ŚREDNICA 2 2 1/2 2 1/2 C-2000 C-2500 C-2500U ŚREDNICA 1 x 2 2 x 2 1 x 2,5 2 x 2 1/2 2 1/2 x 2 1/2 DC-2000U DC-2000 DC-2500U DC-2500 DC

23 Złączki ZŁĄCZKA Q/Q ZŁĄCZKA GZ/GZ ZŁĄCZKA Q/GZ przyłącze 1/4Q x 1/4Q Q-UC0404 ZŁĄCZKA Q/GW przyłącze 1/4GZ x 1/4GZ 1414 ZŁĄCZKA N/GZ przyłącze 1/4Q x 1/8GZ 1/4Q x 1/4GZ 1/4Q x 3/8MIP Q-MC0402 Q-MC0404 Q-MC0406 ZŁĄCZKA GRODZIOWA Q/Q przyłącze 1/4Q x 1/4GW Q-FA0404 przyłącze 1/4N x 1/8GZ 1/4N x 1/4GZ Q-SA0402 Q-SA0404 przyłącze 1/4Q x 1/4Q Q-BU0404 ZŁĄCZKA PROSTA Q/Q Z ZAWOREM ZWROTNYM KOLANKO Q/Q KOLANKO Q/GZ przyłącze 1/4Q x 1/4Q Q-CV3344 KOLANKO Z ZAWOREM ZWROTNYM przyłącze 1/4Q x 1/4Q Q-UE0404 Kolanko N/Q przyłącze 1/4Q x 1/8GZ 1/4Q x 1/4GZ 1/4Q x 3/8GZ Q-ME0402` Q-ME0404 Q-ME0406 TRÓJNIK Q/Q/Q przyłącze 1/4Q x 1/8GZ Q-CV3142 przyłącze 1/4N x 1/4Q Q-SE0404 przyłącze 1/4Q x 1/4Q x 1/4Q Q-UT0404 trójnik q/gz/q trójnik gz/q/q trójnik q/n/q przyłącze 1/4Q x 1/4GZ x 1/4Q Q-MBT0404 TRÓJNIK N/Q/Q przyłącze 1/4GZ x 1/4Q x 1/4Q Q-MRT0404 ZAWÓR Q/Q przyłącze 1/4Q x 1/4N x 1/4Q Q-SBT0404 ZAWÓR DO ZBIORNIKA przyłącze 1/4T x 1/4Q x 1/4Q Q-SRT0404 OGRANICZNIK PRZEPŁYWU przyłącze 1/4Q x 1/4Q Q-CV1344 tuleja redukcyjna przyłącze 1/4Q x 1/4GW 1/4J x 1/4GW Q-CV1244 J-CV1244 ZAWÓR 4-DROŻNY DO RO przyłącze Q-FR350 Q-FR420 Q-FR500 OGRANICZNIK PRZEPŁYWU przyłącze 3/4GZ x 1/2GW 3/4GZ x 1/4GW 1/2GZ x 1/4GW FX 3412 FX 3414 FX 1214 części zamienne przyłącze 1/4 Q 1/4 J Q-CV0201 J-CV0201 TYP SZYBKOZŁĄCZKA Jaco przyłącze 1/4 1/4 Q-DRAIN J-DRAIN BECZUŁKA INSERT JG-CLIPS ZACISK Q-C0004 OBJAŚNIENIa Q - Szybkozłączka J - Jaco N - Nypel GZ - Gwint zewnętrzny GW - Gwint wewnętrzny 23

24 Zmiękczacze Stacje uzdatniania wody

25 Stacje uzdatniania wody zmiękczacze NIEBIESKIE zródła Zmiękczacze z głowicą automatyczną to urządzenia służące do poprawy jakości wody, szczególnie do obniżenia jej twardości. W pewnym stopniu eliminują również żelazo i mangan. Zastosowanie zmiękczacza zapewnia ochronę instalacji wodnych oraz urządzeń do nich podłączonych w gospodarstwach domowych, restauracjach, myjniach i kotłowniach. Oferowane zmiękczacze są urządzeniami kompaktowymi, z całkowicie automatyczną, elektroniczną głowicą czasowoobjętościową Wyposażone są w by-pass pozwalający na łatwy montaż i demontaż urządzenia. Posiadają atest PZh. Nasze sterowniki pozwalają na dopasowanie parametrów pracy zmiękczacza do potrzeb użytkownika: wybór cyklu pracy: a) cykl czasowy (regeneracja odbywa się po określonym czasie, np. 14 dni), b) cykl objętościowy (regeneracja odbywa się po uzdatnieniu określonej ilości wody, np. 3m 3 ), zmianę czasu regeneracji (fabrycwznie ustawiony na 2.00 w nocy), ustalanie długości cykli w zależności od jakości wody. Nasze zmiękczacze wyróżnia: doskonała skuteczność zmiękczania wody, zwarta, estetyczna, kompaktowa obudowa (zbiornik na złoże - kationit oraz zbiornik na solankę w jednej obudowie), nowoczesna głowica sterująca z by-passem w zestawie, ceramiczny zawór sterujący, bezobsługowa praca urządzenia, ograniczona tylko do uzupełniania soli, atrakcyjna cena. UWAGA! Woda poddawana procesowi zmiękczania powinna być wstępnie oczyszczona z zanieczyszczeń mechanicznych (wskazane jest zamontowanie przed zmiękczaczem filtra narurowego z wkładem np. sznurkowym PP20). Schemat podłączenia zmiękczacza 25

26 Stacje uzdatniania wody PaRaMEtRY techniczne zmiękczaczy WS-8-c-1650 WS-12-c-1650 WS-20-c-1650 WS-25-c-1650 St-40 St-70 St-110 typ KOMPAKtOWY DWUELEMENtOWY PRZEPŁYW NOMINALNY 0,5 (m 3 /h) 0,8 (m 3 /h) 1,2 (m 3 /h) 1,2 (m 3 /h) 1,7 (m 3 /h) 2,2 (m 3 /h) 2,8 (m 3 /h) ZAWARtOŚć JONItU 8 l 12 l 20 l 25 l 40 l 70 l 110 l ŚREDNIE ZUŻYCIE WODY NA REGENERACJĘ ORIENtACYJNE ZUŻYCIE WODY MIĘDZY REGENERACJAMI DLA ŚREDNIEJ twardości WODY ŚREDNIE ZUŻYCIE SOLI NA REGENERACJĘ 100 l 150 l 200 l 250 l 250 l 250 l 250 l 4 m 3 6 m 3 10 m 3 12 m 3 20 m 3 30 m 3 50 m 3 2-2,5 kg 2,5-3 kg 3-4,5 kg 4-5 kg 4-5 kg 4-5 kg 4-5 kg POJEMNOŚć ZBIORNIKA NA SóL 21 kg 19 kg 60 kg 50 kg 75 kg 75 kg 75 kg ROZMIAR URZĄDZENIA SZER. / GŁ. / WYS. ROZMIAR BUtLI ŚRED. / WYS. ZASILANIE, NAPIĘCIE, POBóR MOCY, temperatura PRACY, CIŚNIENIE PRACY, PRZYŁĄCZE 32 / 50 / 67 cm 32 / 50 / 67 cm 32 / 50 / 114 cm 32 / 50 / 114 cm 65 / 38 / 177 cm 73 / 38 / 177 cm 75 / 38 / 203 cm 8 / / 17 8 / / /54 13 /54 14 / V / 50-60Hz, 12V (1A) 5W (tylko podczas regeneracji) 4-30 C 2-8 bar 1 ROZPORZĄDZENIE MINIStRA ZDROWIA W SPRAWIE WYMAGAŃ DOtYCZĄCYCH JAKOŚCI WODY PRZEZNACZONEJ DO SPOŻYCIA PRZEZ LUDZI twardość 3-28 d mg CaCO 3 /l ŻELAZO MANGAN 200 μg/l 50 μg/l CHLOR 0,3 mg/l średnia twardość wody w Polsce to 18 d! StOPIEŃ twardości OGóLNEJ WODY d mg/l CaCO 3 BARDZO MIĘKKA < 5 < 90 MIĘKKA ŚREDNIO twarda twarda BARDZO twarda >20 >360 1 d = 17,85 mg/l CaCO 3 Woda mieszcząca się w normie twardości może być wodą bardzo twardą testy do WOdY Testy do wody są dostępne w formie wygodnych w użyciu pasków, jak i dokładnego testu kropelkowego na twardość. Sól PaStYlKOWaNa Przeznaczona do regeneracji złoża zmiękczającego w urządzeniach takich jak: zmiękczacze, zmywarki. test-1 test-t test-4 testuje CHLOR twardość ph twardość ŻELAZO MANGAN WAGA 25 kg 1,2 kg SOL SOL12 26

27 Stacje uzdatniania wody Urządzenie usuwa z wody związki żelaza. Sterownik elektroniczny zapewnia w pełni bezobsługową pracę urządzenia. Zdolność katalityczna złoża odnawiana jest w procesie automatycznej regeneracji. Parametry urządzenia oraz rodzaj złoża każdorazowo dobierane są do konkretnych warunków pracy odżelaziacza / odmanganiacza. ODŻELAZIACZE ODŻELAZIACZO-ODMANGANIACZE Urządzenie eliminuje z wody związki manganu i żelaza. Usuwanie związków żelaza i manganu polega na zmianie ich rozpuszczalnych związków w formy trudno rozpuszczalne, a następnie zatrzymywanie ich na drodze filtracji na odpowiednio dobranym złożu. Parametry oraz rodzaj złoża dobierane są do konkretnych warunków pracy. ROZMIAR BUTLI (cal) ILOŚĆ ZŁOŻA (l) PRZEPŁYW (m 3 /h) IR x ,0 IR x ,5 IR x ,7 ROZMIAR BUTLI (cal) ILOŚĆ ZŁOŻA (l) PRZEPŁYW (m 3 /h) IRMN x ,0 IRMN x ,5 IRMN x ,7 ZMIĘKCZACZO-ODŻELAZIACZO -ODMANGANIACZE Filtracja za pomocą złoża typu CR100 umożliwia na jednym urządzeniu usunięcie zarówno związków żelaza, manganu jak i usunięcie twardości wody. Regeneracja złoża odbywa się tak jak w przypadku zmiękczaczy za pomocą solanki (roztwór nasycony NaCl). Parametry pracy urządzenia każdorazowo muszą być dobrane do konkretnych warunków pracy filtra. Filtr poprawiający walory smakowe oraz zapachowe wody, doskonale usuwa chlor, poprawia jej barwę. Automatyczna głowica zapewnia możliwość płukania złoża. Dzięki dużej ilości węgla mamy możliwość uzdatniania całej wody w budynku. KOLUMNY WĘGLOWE ROZMIAR BUTLI (cal) ILOŚĆ ZŁOŻA (l) PRZEPŁYW (m 3 /h) STIRMN x ,0 STIRMN x ,5 STIRMN x ,7 ROZMIAR BUTLI (cal) ILOŚĆ ZŁOŻA (l) PRZEPŁYW (m 3 /h) GAC x ,7 GAC x ,2 GAC x ,8 Schemat podłączenia odżelaziacza 27
