2 Systemy FUJITSU AIRSTAGE VRF to najbardziej zaawansowane i rozbudowane pompy ciepła typu powietrze-powietrze, wykorzystujące zmienny przepływ i bezpośrednie odparowanie czynnika chłodniczego. Przeznaczone są do całorocznego zapewnienia komfortu cieplnego w mieszkaniach, domach jedno- i wielorodzinnych, budynkach hotelowych, budynkach biurowych, sklepach czy obiektach użyteczności publicznej. Koncern FUJITSU GENERAL Ltd. przykłada wielką wagę do konstrukcji i możliwości urządzeń. Innowacyjne rozwiązania, wieloletnie doświadczenie oraz nowoczesne technologie połączone z zaawansowanymi procesami sterowania zapewniają energooszczędność, funkcjonalność oraz niezawodność. Prosta konstrukcja i elastyczność konfiguracji pozwala skrócić procesy doboru, projektowania oraz instalacji do minimum. System sterowania oparty na otwartych protokołach FreeTopology stwarza przyjazne dla użytkownika środowisko, a także umożliwia integrację z systemami BAS/BMS. Niski poziom hałasu urządzeń, kompaktowe wymiary, minimalne zużycie energii, wysoka wydajność i sprawność całego układu VRF to priorytety dla inwestora, projektanta i FUJITSU GENERAL Ltd.

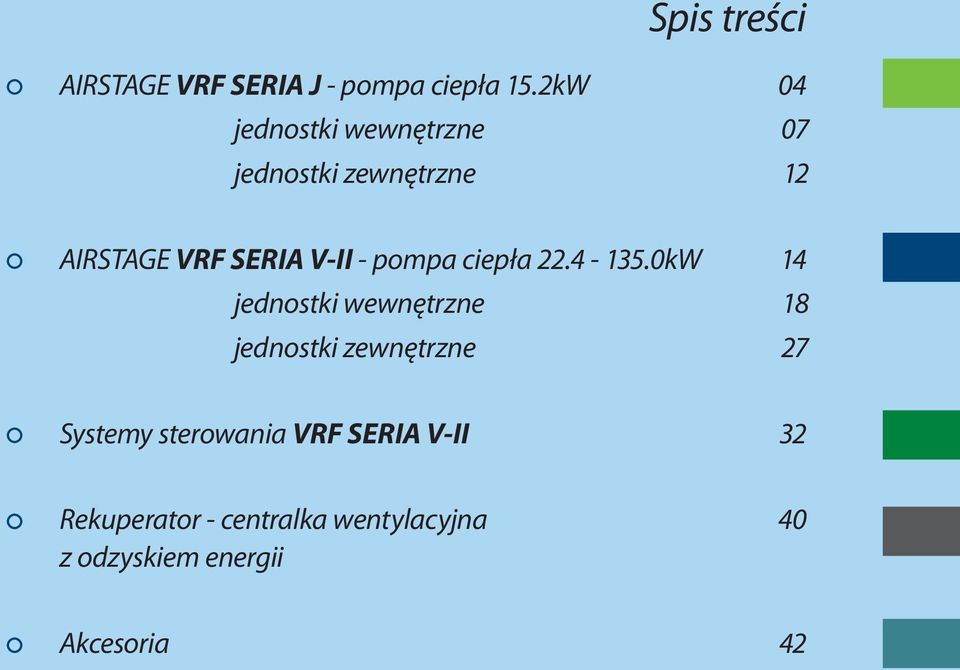

3 Spis treści AIRSTAGE VRF SERIA J - pompa ciepła 15.2kW 04 jednostki wewnętrzne 07 jednostki zewnętrzne 12 AIRSTAGE VRF SERIA V-II - pompa ciepła kW 14 jednostki wewnętrzne 18 jednostki zewnętrzne 27 Systemy sterowania VRF SERIA V-II 32 Rekuperator - centralka wentylacyjna 40 z odzyskiem energii Akcesoria 42

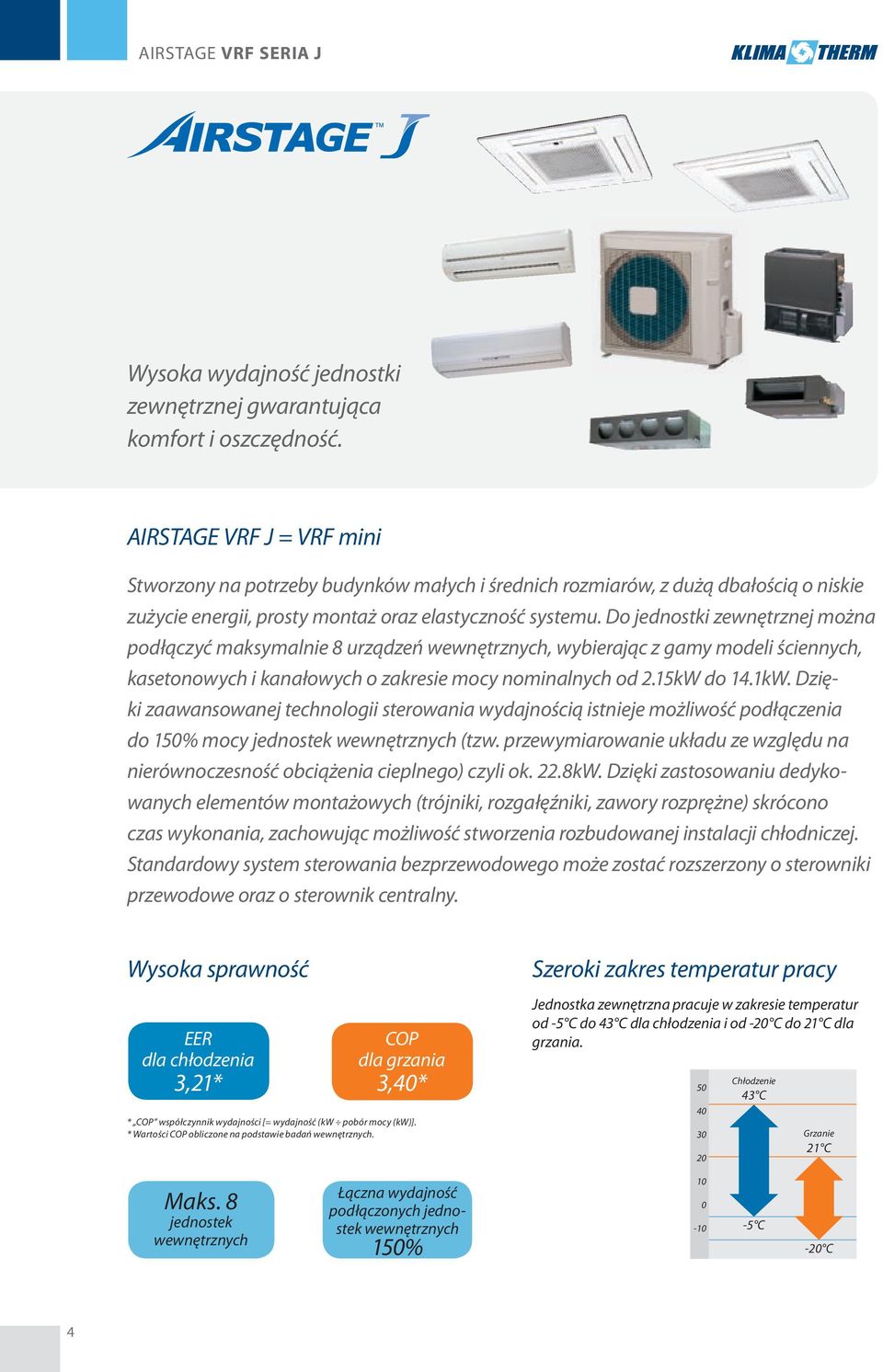

4 AIRSTAGE VRF SERIA J Wysoka wydajność jednostki zewnętrznej gwarantująca komfort i oszczędność. AIRSTAGE VRF J = VRF mini Stworzony na potrzeby budynków małych i średnich rozmiarów, z dużą dbałością o niskie zużycie energii, prosty montaż oraz elastyczność systemu. Do jednostki zewnętrznej można podłączyć maksymalnie 8 urządzeń wewnętrznych, wybierając z gamy modeli ściennych, kasetonowych i kanałowych o zakresie mocy nominalnych od 2.15kW do 14.1kW. Dzięki zaawansowanej technologii sterowania wydajnością istnieje możliwość podłączenia do 150% mocy jednostek wewnętrznych (tzw. przewymiarowanie układu ze względu na nierównoczesność obciążenia cieplnego) czyli ok. 22.8kW. Dzięki zastosowaniu dedykowanych elementów montażowych (trójniki, rozgałęźniki, zawory rozprężne) skrócono czas wykonania, zachowując możliwość stworzenia rozbudowanej instalacji chłodniczej. Standardowy system sterowania bezprzewodowego może zostać rozszerzony o sterowniki przewodowe oraz o sterownik centralny. Wysoka sprawność EER dla chłodzenia 3,21* COP dla grzania 3,40* * COP współczynnik wydajności [= wydajność (kw pobór mocy (kw)]. * Wartości COP obliczone na podstawie badań wewnętrznych. Szeroki zakres temperatur pracy Jednostka zewnętrzna pracuje w zakresie temperatur od -5 C do 43 C dla chłodzenia i od -20 C do 21 C dla grzania C Grzanie 21 C Maks. 8 jednostek wewnętrznych Łączna wydajność podłączonych jednostek wewnętrznych 150% C -20 C 4

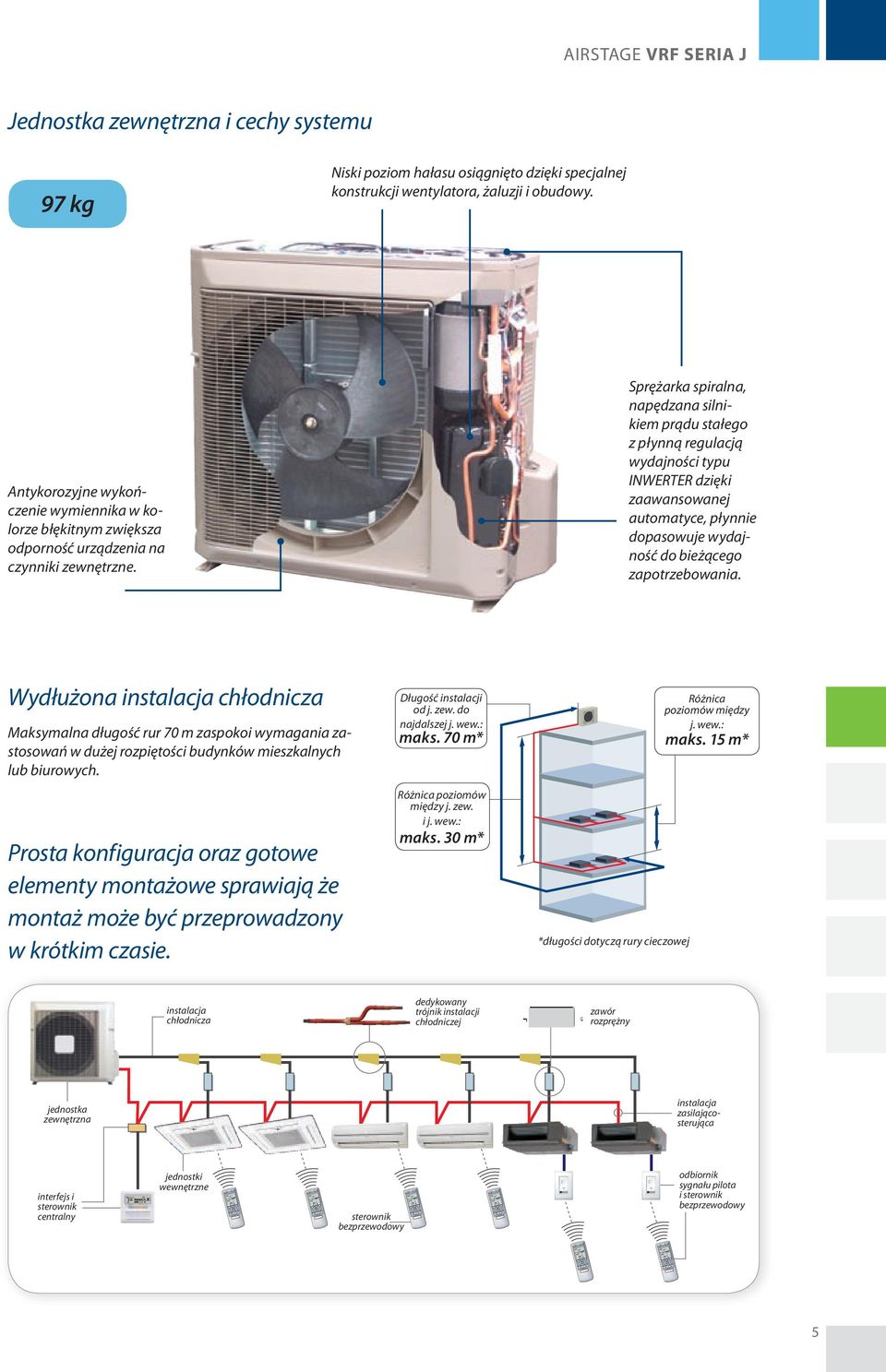

5 AIRSTAGE VRF SERIA J Jednostka zewnętrzna i cechy systemu 97 kg Niski poziom hałasu osiągnięto dzięki specjalnej konstrukcji wentylatora, żaluzji i obudowy. Antykorozyjne wykończenie wymiennika w kolorze błękitnym zwiększa odporność urządzenia na czynniki zewnętrzne. Sprężarka spiralna, napędzana silnikiem prądu stałego z płynną regulacją wydajności typu INWERTER dzięki zaawansowanej automatyce, płynnie dopasowuje wydajność do bieżącego zapotrzebowania. Wydłużona instalacja chłodnicza Maksymalna długość rur 70 m zaspokoi wymagania zastosowań w dużej rozpiętości budynków mieszkalnych lub biurowych. Prosta konfiguracja oraz gotowe elementy montażowe sprawiają że montaż może być przeprowadzony w krótkim czasie. Długość instalacji od j. zew. do najdalszej j. wew.: maks. 70 m* Różnica poziomów między j. zew. i j. wew.: maks. 30 m* *długości dotyczą rury cieczowej Różnica poziomów między j. wew.: maks. 15 m* instalacja chłodnicza dedykowany trójnik instalacji chłodniczej zawór rozprężny jednostka zewnętrzna instalacja zasilającosterująca interfejs i sterownik centralny jednostki wewnętrzne sterownik bezprzewodowy odbiornik sygnału pilota i sterownik bezprzewodowy 5

6 AIRSTAGE VRF SERIA J Dobór urządzenia do wielkości i typu pomieszczenia Typoszereg jednostek wewnętrznych: 6 typów, 30 modeli, wydajność od 2.15kW do 14.1kW Wydajność nominalna Kod modelu Zwarty typ kasetonowy Typ kasetonowy Zwarty typ kanałowy Typ kanałowy Zwarty typ ścienny Typ ścienny AU7UFAAR ARXA07LALR AS7UFADR AU9UFAAR ARXA09LALR AS9UFADR AU12UFAAR ARXA12LALR AS12UFADR AU14UFAAR ARXA14LALR AS14UFADR AU18UFAAR ARXA18LBLR AS18UFAJR AU20UFARR Wąska obudowa ARXA22LBLR AS24UFAJR AU25UFARR AU30UFARR Wąska obudowa Wąska obudowa AR25UFAAR ARXB25LATR AR30UFAAR ARXB30LATR AS30UFAJR AU36UFASR AR36UFAAR AU45UFASR AR45UFAAR AU54UFASR Typoszereg urządzeń wewnętrznych idealnie pasuje do pomieszczeń mieszkalnych, biurowych czy magazynowych. Indywidualny sposób sterowania i obróbki powietrza zapewnia dopasowanie się do wymagań poszczególnych użytkowników. Prosty dobór całego systemu (urządzenia, instalacja freonowa, sterowanie) czyni go przyjaznym dla projektanta i instalatora, obniżając koszty inwestycyjne i skracając czas potrzebny na montaż całego układu. Wszystkie istotne dla pracy nastawy można dokonać przy pomocy pilota bezprzewodowego podczas procesu instalacji. Specjalne procedury diagnostyczno-testowe umożliwiają weryfikację poprawności działania całego systemu po zakończeniu montażu. UWAGA Do jednostek wewnętrznych należy dobrać elektroniczny zawór rozprężny dopasowany do wydajności urządzenia. Wszystkie urządzenia wyposażone są standardowo w sterownik bezprzewodowy, urządzenia kanałowe wyposażone dodatkowo w odbiornik sygnału pilota. Wąska obudowa - urządzenie o zredukowanej wysokości obudowy oraz niższym ciężarze. 6

7 AIRSTAGE VRF SERIA J Zwarty typ kasetonowy AU7UFAAR AU9UFAAR AU12UFAAR AU14UFAAR AU18UFAAR Pilot bezprzewodowy Łatwy montaż, serwis, prosta obsługa Konstrukcja urządzenia umożliwia łatwy i szybki dostęp dla serwisantów do niezbędnej grupy elementów eksploatacyjnych i podzespołów. Szerokie dojście ułatwia serwis Zdejmowana, zmywalna maskownica i filtr Pompa kondensatu w standardzie Wbudowany panel elektryczny Wbudowana pompka o maksymalnej wysokości podnoszenia 400mm ogranicza ilość dodatkowych elementów montażowych. Panel sufitowy 400mm Zwarta konstrukcja Urządzenia przystosowane do montażu w standardowym suficie rastrowym o wymiarach 600 x 600 mm. (Prosty montaż w otworze sufitu podwieszanego panel 600 x 600) Nowy model 570 mm 570 mm 600 mm 570 mm 600 mm 570 mm Wydajny strumień powietrza Wielostopniowy system automatycznej regulacji przepływu powietrza. Doskonały przepływ powietrza do strefy roboczej pomieszczenia oraz właściwy kierunek przepływu powietrza są zapewnione przez zastosowanie stopniowego lub płynnego automatycznego systemu pracy żaluzji kierunkowych w układzie góra/dół. Niski poziom hałasu Wachlowanie Stopnie 4 7 łopatek Dedykowana konstrukcja wentylatora z niesymetrycznym rozstawem łopatek, dużą średnicą oraz starannie opracowanym przepływem powietrza utrzymuje niski poziom hałasu i dużą wydajność. Dowolny system regulacji kierunku przepływu powietrza Zgodnie z wymaganiami pomieszczenia oraz możliwościami montażu, jednostka wewnętrzna posiada możliwość indywidualnej konfiguracji wypływu powietrza w układzie 2, 3 i 4 kierunkowym mm 1 układ 2-kierunkowy układ 3-kierunkowy układ 4-kierunkowy Nazwa modelu AU7UFAAR AU9UFAAR AU12UFAAR AU14UFAAR AU18UFAAR Zasilanie Wydajność Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Napięcie: 230 [V]. Producent zastrzega możliwość wprowadzenia zmian V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom ciśnienia akustycznego Wysoki Średni m 3 /h Niski Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 230 x 570 x 570 Masa netto kg 18 Średnica przewodów chłodniczych ø 6,35 Gaz mm ø 9.52 ø ø Odprowadzenie kondensatu Wew. / Zew. ø 32 / ø 37 Akcesoria opcjonalne Pilot przewodowy UTB-YUB Prosty pilot przewodowy UTB-YPB, UTB-YRA Zewnętrzny przełącznik funkcji UTR-YESA Maskownica UTG-UDYD-W 7

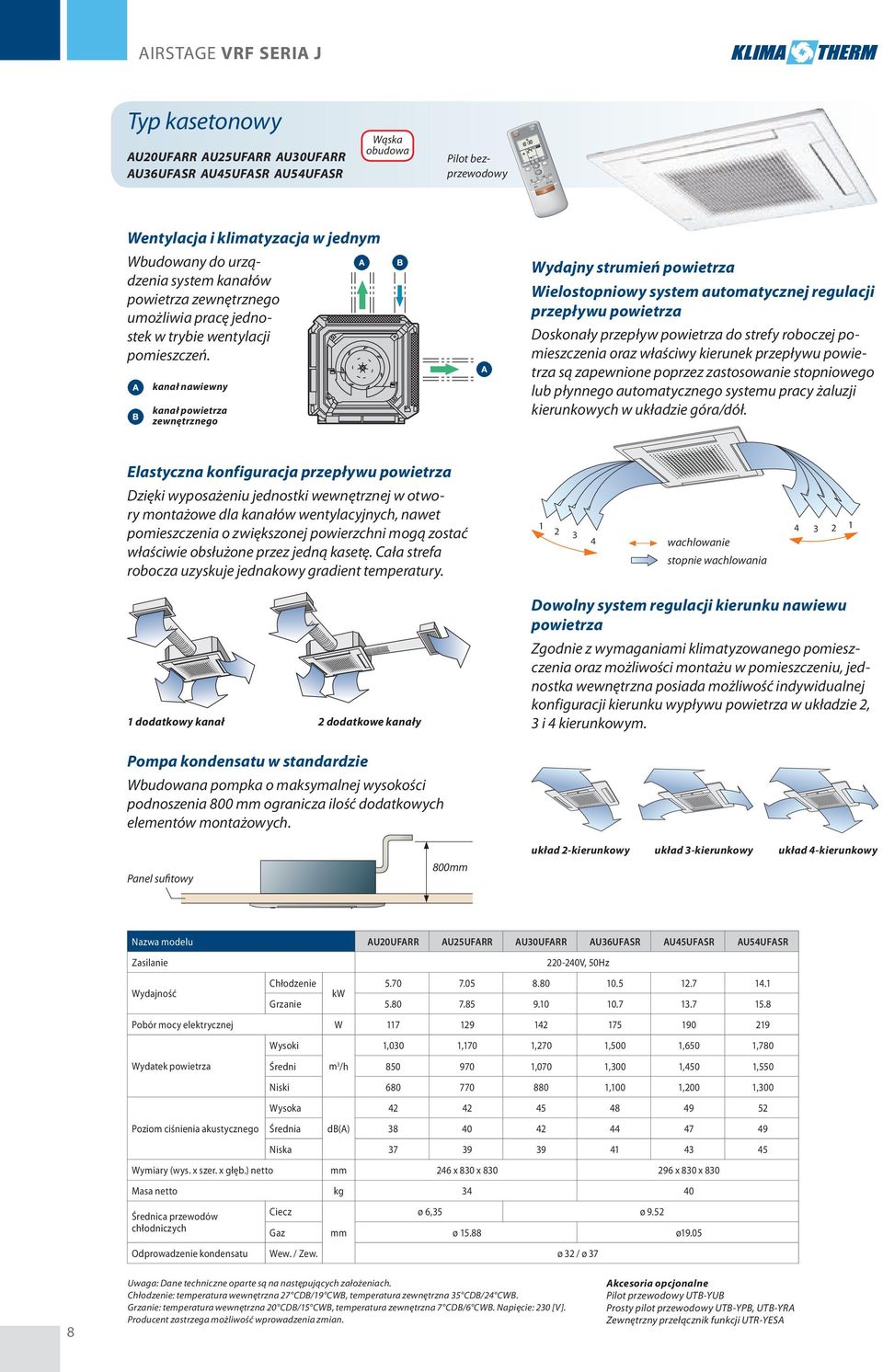

8 AIRSTAGE VRF SERIA J Typ kasetonowy AU20UFARR AU25UFARR AU30UFARR AU36UFASR AU45UFASR AU54UFASR Wąska obudowa Pilot bezprzewodowy Wentylacja i klimatyzacja w jednym Wbudowany do urządzenia system kanałów powietrza zewnętrznego umożliwia pracę jednostek w trybie wentylacji pomieszczeń. kanał nawiewny kanał powietrza zewnętrznego Wydajny strumień powietrza Wielostopniowy system automatycznej regulacji przepływu powietrza Doskonały przepływ powietrza do strefy roboczej pomieszczenia oraz właściwy kierunek przepływu powietrza są zapewnione poprzez zastosowanie stopniowego lub płynnego automatycznego systemu pracy żaluzji kierunkowych w układzie góra/dół. Elastyczna konfiguracja przepływu powietrza Dzięki wyposażeniu jednostki wewnętrznej w otwory montażowe dla kanałów wentylacyjnych, nawet pomieszczenia o zwiększonej powierzchni mogą zostać właściwie obsłużone przez jedną kasetę. Cała strefa robocza uzyskuje jednakowy gradient temperatury wachlowanie stopnie wachlowania dodatkowy kanał 2 dodatkowe kanały Dowolny system regulacji kierunku nawiewu powietrza Zgodnie z wymaganiami klimatyzowanego pomieszczenia oraz możliwości montażu w pomieszczeniu, jednostka wewnętrzna posiada możliwość indywidualnej konfiguracji kierunku wypływu powietrza w układzie 2, 3 i 4 kierunkowym. Pompa kondensatu w standardzie Wbudowana pompka o maksymalnej wysokości podnoszenia 800 mm ogranicza ilość dodatkowych elementów montażowych. Panel sufitowy 800mm układ 2-kierunkowy układ 3-kierunkowy układ 4-kierunkowy Nazwa modelu AU20UFARR AU25UFARR AU30UFARR AU36UFASR AU45UFASR AU54UFASR Zasilanie Wydajność V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom ciśnienia akustycznego Wysoki 1,030 1,170 1,270 1,500 1,650 1,780 Średni m 3 /h ,070 1,300 1,450 1,550 Niski ,100 1,200 1,300 Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 246 x 830 x x 830 x 830 Masa netto kg Średnica przewodów chłodniczych ø 6,35 ø 9.52 Gaz mm ø ø19.05 Odprowadzenie kondensatu Wew. / Zew. ø 32 / ø 37 8 Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Napięcie: 230 [V]. Producent zastrzega możliwość wprowadzenia zmian. Akcesoria opcjonalne Pilot przewodowy UTB-YUB Prosty pilot przewodowy UTB-YPB, UTB-YRA Zewnętrzny przełącznik funkcji UTR-YESA

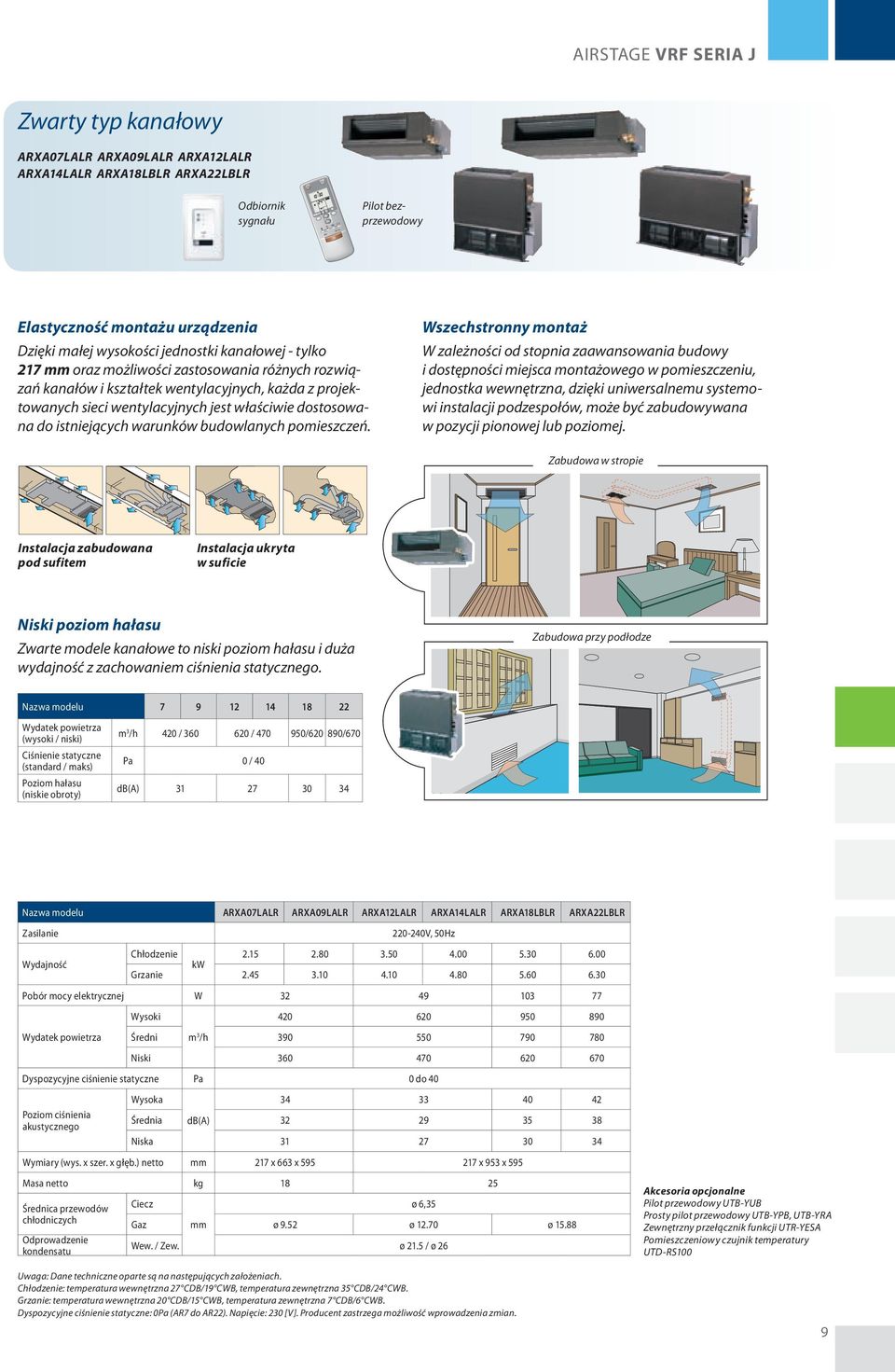

9 AIRSTAGE VRF SERIA J Zwarty typ kanałowy ARXA07LALR ARXA09LALR ARXA12LALR ARXA14LALR ARXA18LBLR ARXA22LBLR Odbiornik sygnału Pilot bezprzewodowy Elastyczność montażu urządzenia Dzięki małej wysokości jednostki kanałowej - tylko 217 mm oraz możliwości zastosowania różnych rozwiązań kanałów i kształtek wentylacyjnych, każda z projektowanych sieci wentylacyjnych jest właściwie dostosowana do istniejących warunków budowlanych pomieszczeń. Wszechstronny montaż W zależności od stopnia zaawansowania budowy i dostępności miejsca montażowego w pomieszczeniu, jednostka wewnętrzna, dzięki uniwersalnemu systemowi instalacji podzespołów, może być zabudowywana w pozycji pionowej lub poziomej. Zabudowa w stropie Instalacja zabudowana pod sufitem Instalacja ukryta w suficie Niski poziom hałasu Zwarte modele kanałowe to niski poziom hałasu i duża wydajność z zachowaniem ciśnienia statycznego. Zabudowa przy podłodze Nazwa modelu Wydatek powietrza (wysoki / niski) Ciśnienie statyczne (standard / maks) Poziom hałasu (niskie obroty) m 3 /h 420 / / / /670 Pa 0 / 40 db(a) Nazwa modelu ARXA07LALR ARXA09LALR ARXA12LALR ARXA14LALR ARXA18LBLR ARXA22LBLR Zasilanie Wydajność V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Wysoki Średni m 3 /h Niski Dyspozycyjne ciśnienie statyczne Pa 0 do 40 Poziom ciśnienia akustycznego Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 217 x 663 x x 953 x 595 Masa netto kg Średnica przewodów chłodniczych Odprowadzenie kondensatu Gaz mm ø 9.52 ø ø Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Dyspozycyjne ciśnienie statyczne: 0Pa (AR7 do AR22). Napięcie: 230 [V]. Producent zastrzega możliwość wprowadzenia zmian. ø 6,35 Wew. / Zew. ø 21.5 / ø 26 Akcesoria opcjonalne Pilot przewodowy UTB-YUB Prosty pilot przewodowy UTB-YPB, UTB-YRA Zewnętrzny przełącznik funkcji UTR-YESA Pomieszczeniowy czujnik temperatury UTD-RS100 9

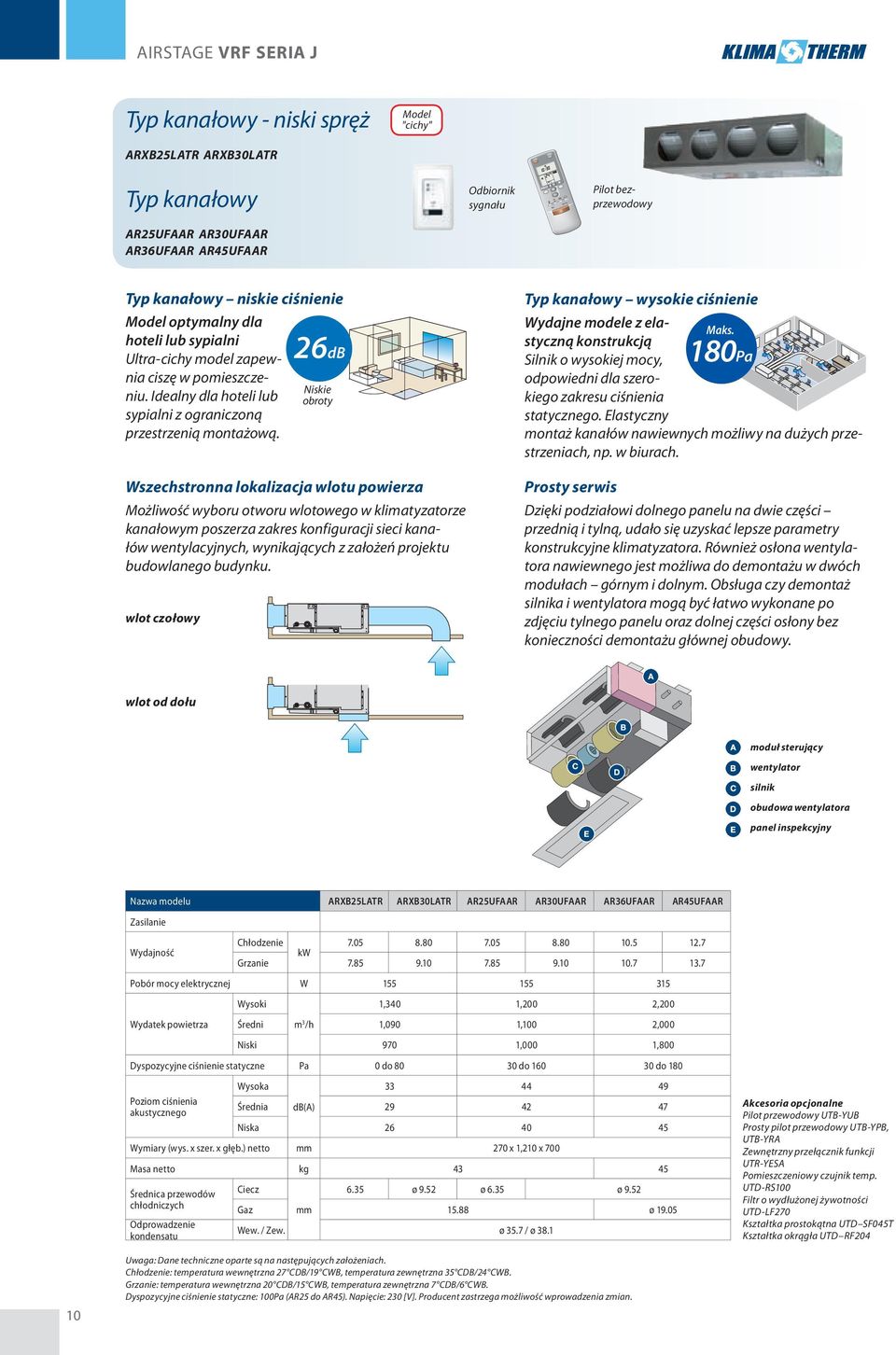

10 AIRSTAGE VRF SERIA J Typ kanałowy - niski spręż Model "cichy" ARXB25LATR ARXB30LATR Typ kanałowy AR25UFAAR AR30UFAAR AR36UFAAR AR45UFAAR Odbiornik sygnału Pilot bezprzewodowy Typ kanałowy niskie ciśnienie Model optymalny dla hoteli lub sypialni Ultra-cichy model zapewnia ciszę w pomieszczeniu. Idealny dla hoteli lub sypialni z ograniczoną przestrzenią montażową. 26dB Niskie obroty Typ kanałowy wysokie ciśnienie Wydajne modele z elastyczną konstrukcją Maks. Silnik o wysokiej mocy, 180Pa odpowiedni dla szerokiego zakresu ciśnienia statycznego. Elastyczny montaż kanałów nawiewnych możliwy na dużych przestrzeniach, np. w biurach. Wszechstronna lokalizacja wlotu powierza Możliwość wyboru otworu wlotowego w klimatyzatorze kanałowym poszerza zakres konfiguracji sieci kanałów wentylacyjnych, wynikających z założeń projektu budowlanego budynku. wlot czołowy Prosty serwis Dzięki podziałowi dolnego panelu na dwie części przednią i tylną, udało się uzyskać lepsze parametry konstrukcyjne klimatyzatora. Również osłona wentylatora nawiewnego jest możliwa do demontażu w dwóch modułach górnym i dolnym. Obsługa czy demontaż silnika i wentylatora mogą być łatwo wykonane po zdjęciu tylnego panelu oraz dolnej części osłony bez konieczności demontażu głównej obudowy. wlot od dołu moduł sterujący wentylator silnik obudowa wentylatora panel inspekcyjny Nazwa modelu ARXB25LATR ARXB30LATR AR25UFAAR AR30UFAAR AR36UFAAR AR45UFAAR Zasilanie Wydajność kw Grzanie Pobór mocy elektrycznej W Wysoki 1,340 1,200 2,200 Wydatek powietrza Średni m 3 /h 1,090 1,100 2,000 Niski 970 1,000 1,800 Dyspozycyjne ciśnienie statyczne Pa 0 do do do 180 Poziom ciśnienia akustycznego Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 270 x 1,210 x 700 Masa netto kg Średnica przewodów chłodniczych Odprowadzenie kondensatu 6.35 ø 9.52 ø 6.35 ø 9.52 Gaz mm ø Wew. / Zew. ø 35.7 / ø 38.1 Akcesoria opcjonalne Pilot przewodowy UTB-YUB Prosty pilot przewodowy UTB-YPB, UTB-YRA Zewnętrzny przełącznik funkcji UTR-YESA Pomieszczeniowy czujnik temp. UTD-RS100 Filtr o wydłużonej żywotności UTD-LF270 Kształtka prostokątna UTD SF045T Kształtka okrągła UTD RF Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Dyspozycyjne ciśnienie statyczne: 100Pa (AR25 do AR45). Napięcie: 230 [V]. Producent zastrzega możliwość wprowadzenia zmian.

11 AIRSTAGE VRF SERIA J Zwarty typ ścienny AS7UFADR AS9UFADR AS12UFADR AS14UFADR Typ ścienny AS18UFAJR AS24UFAJR AS30UFAJR Pilot bezprzewodowy Prosty montaż Przestrzeń montażowa pod urządzeniem pozwala na niewidoczne podłączenie instalacji chłodniczej, odprowadzenie kondensatu oraz przewodów elektrycznych. Niski poziom hałasu OBROTY WENTYLATORA db(a) WYSOKIE 30 NISKIE 26 Ruchomy dyfuzor kierunkowy Funkcja pionowego strumienia powietrza Wymuszenie pionowego wypływu powietrza z jednostki klimatyzacyjnej pracującej w trybie ogrzewania (pompa ciepła) pozwala na skuteczne dogrzanie całej strefy roboczej (m) *dane dla modelu AS7 Funkcje dodatkowe: 2 kierunki odpływu kondensatu wachlowanie w pionie i w poziomie (dla AS18 do AS30) symetryczna konstrukcja uniwersalne zastosowanie Funkcja poziomego strumienia powietrza Ustawienie poziomego wypływu zimnego strumienia powietrza z jednostki klimatyzacyjnej pozwala na właściwy proces jego wymieszania (wymiany ciepła) przed strefą roboczą i uniknięcie doprowadzenia do niej powietrza nadmiernie przechłodzonego (m) Nazwa modelu AS7UFADR AS9UFADR AS12UFADR AS14UFADR AS18UFAJR AS24UFAJR AS30UFAJR Zasilanie Wydajność V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom ciśnienia akustycznego Wysoki Średni m 3 /h Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Napięcie: 230 [V] Producent zastrzega możliwość wprowadzenia zmian ,050 Niski Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 257 x 808 x x 1,120 x 220 Masa netto kg 8 16 Średnica przewodów chłodniczych ø 6,35 ø 9.52 Gaz mm ø 9.52 ø ø Odprowadzenie kondensatu Wew. / Zew. ø 12 / ø ø 12 / ø 16 Akcesoria opcjonalne Pilot przewodowy UTB-YUB (*) Prosty pilot przewodowy UTB-YPB, UTB-YRA(*) Zewnętrzny przełącznik funkcji UTR-YESA(*) Pomieszczeniowy czujnik temp. UTD-RS100 (*) nie dotyczy modeli zwartych AS7/9/12/14 11

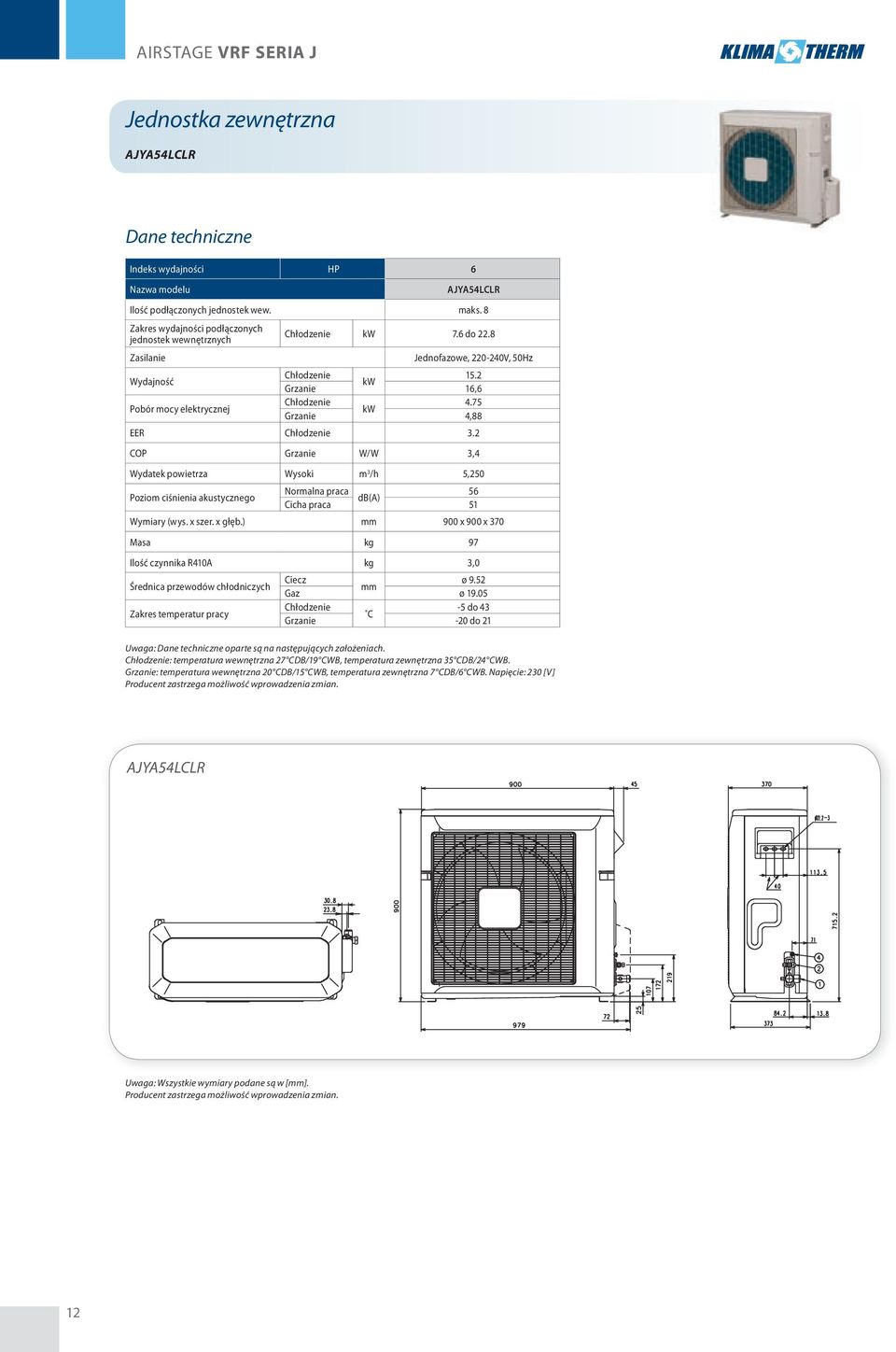

12 AIRSTAGE VRF SERIA J Jednostka zewnętrzna AJYA54LCLR Dane techniczne Indeks wydajności HP 6 Nazwa modelu AJYA54LCLR Ilość podłączonych jednostek wew. maks. 8 Zakres wydajności podłączonych jednostek wewnętrznych kw 7.6 do 22.8 Zasilanie Jednofazowe, V, 50Hz Wydajność 15.2 kw Grzanie 16,6 Pobór mocy elektrycznej 4.75 kw Grzanie 4,88 EER 3.2 COP Grzanie W/W 3,4 Wydatek powietrza Wysoki m 3 /h 5,250 Normalna praca 56 Poziom ciśnienia akustycznego db(a) Cicha praca 51 Wymiary (wys. x szer. x głęb.) mm 900 x 900 x 370 Masa kg 97 Ilość czynnika R410A kg 3,0 Średnica przewodów chłodniczych ø 9.52 mm Gaz ø Zakres temperatur pracy -5 do 43 C Grzanie -20 do 21 Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Napięcie: 230 [V] Producent zastrzega możliwość wprowadzenia zmian. AJYA54LCLR Uwaga: Wszystkie wymiary podane są w [mm]. Producent zastrzega możliwość wprowadzenia zmian. 12

13 SU TU TH FR SA AIRSTAGE VRF SERIA J Systemy sterowania Sterownik grupowy UTB-YDB* 3 Prosta obsługa i sterowanie do 8 jednostek wewnętrznych Wł/wył, tryb pracy, ustawienia temperatury i przepływu powietrza mogą być sterowane centralnie lub indywidualnie. Wysoka funkcjonalność i kompaktowe rozmiary Wbudowany programator tygodniowy Sterownik bezprzewodowy UTB-YVB Pilot bezprzewodowy wchodzi w skład wyposażenia każdej jednostki wewnętrznej. Prosta, intuicyjna obsługa urządzenia. Wbudowany programator dzienny. Zewnętrzny przełącznik funkcji UTR-YESA* 1 Wł/wył, tryb pracy, ustawienia temperatury i przepływu powietrza mogą być sterowane przez zewnętrzne styki zwierne. Wbudowany czujnik temperatury pomieszczenia 7 Sterownik przewodowy UTB-YPB, UTB-YRA* 1 Wł/wył, tryb pracy* 2, ustawienia temperatury i przepływu powietrza mogą być indywidualnie nastawiane. Prosta obsługa urządzenia Sterownik przewodowy UTB-YUB* 1 Wł/wył, tryb pracy, ustawienia temperatury i przepływu powietrza mogą być indywidualnie nastawiane. Wbudowany czujnik temperatury pomieszczeniowej. Wbudowany programator tygodniowy z możliwością wymuszenia temperatury. - przewody instalacji chłodniczej - przewód instalacji zasilająco-sterującej - przewód instalacji sterującej urządzenie - sterownik *1 Sterowniki przewodowe można podłączyć do wszystkich urządzeń oprócz AS 7/9/12/14. *2 W UTB-YRA nie ma możliwości zmiany trybu pracy. *3 Do sterownika grupowego niezbędny jest interfejs UTR-YGCA. 13

14 AIRSTAGE VRF SERIA V-II Efektywny i energooszczędny system gwarantujący komfort cieplny pomieszczeń przez cały rok. AIRSTAGE VRF SERIA V-II Zaawansowany system typu multi z wykorzystaniem bezpośredniego odparowania czynnika chłodniczego, zapewniający komfort cieplny pomieszczeń. Konstrukcja pozwala na podłączenie maksymalnie 48 urządzeń wewnętrznych do pojedynczej instalacji chłodniczej o łącznej mocy w zakresie od 11.2kW do 202.5kW czyli od 50% do 150% wydajności nominalnej jednostek zewnętrznych. Modułowa i kompaktowa budowa jednostek zewnętrznych ułatwia proces projektowania i instalowania. Długie instalacje umożliwiają montaż w obiektach średniej i dużej skali. Elastyczny system sterowania oparty na otwartych protokołach komunikacyjnych można dostosować do potrzeb inwestora zarówno dla indywidualnych użytkowników jak i centralnego nadzoru (BMS) oraz funkcji zaawansowanych jak rozliczanie kosztów zużycia energii. Efektywność rozwiązań Rozwój technologiczny oraz wysiłek inżynierów znajdują odzwierciedlenie we współczynnikach efektywności energetycznej. V-II seria Grzanie * EER *1 [w/w] klasa energetyczna A COP * EER/COP jest współczynnikiem sprawności. * EER/COP obliczona jest w/g własnej metody. *1. Dane dotyczą urządzenia 8 HP indeks wydajności HP COP EER 14

15 AIRSTAGE VRF SERIA V-II 80Pa w standardzie ( C) C Grzanie 21 C Standardowe ciśnienie dyspozycyjne wentylatora jednostki zewnętrznej 80Pa Niski poziom hałasu pracy urządzeń Najwyższe średnie współczynniki sprawności systemu w branży KLASA ENERGETYCZNA A. Całoroczna praca w trybie chłodzenia i grzania (-20 C do 46 C) Niski poziom hałasu pracy urządzeń Antykorozyjne zabezpieczenie wymiennika Zabezpieczenie w kolorze błękitu kobaltowego Standardowy podkład chromianowy Materiał na bazie aluminium Powłoka hydrofilowa C* -20 C * przy podłączeniu jednej jednostki zew. do instalacji chlodniczej Całoroczna praca w trybie chłodzenia i grzania (-20 C do 46 C) Powiększona powierzchnia wymiennika Typoszereg jednostek zewnętrznych: : kw Grzanie: kw Kombinacja jednostek zewnętrznych: oszczędność miejsca i wysoka sprawność Mała powierzchnia niezbędna do instalacji Obudowa o przemyślanej konstrukcji Maksymalnie 48 jed. wew. w układzie chłodniczym Łączna wydajność jed. wew. od 50% do 150% wydajności jed. zewnętrznych Maks m całkowita długość rury cieczowej Różnica wysokości 50 m ok. 18 pięter Maks. 150 m od j. zew. do najdalszej j. wew. Różnica wysokości między j. wew. 15 m Maks. 60 m od trójnika do najdalszej j. wew. Wszystkie długości odnoszą się do rury cieczowej. Napełnienie instalacji czynnikiem musi spełniać wymagania producenta oraz obowiązujące przepisy i normy. 15

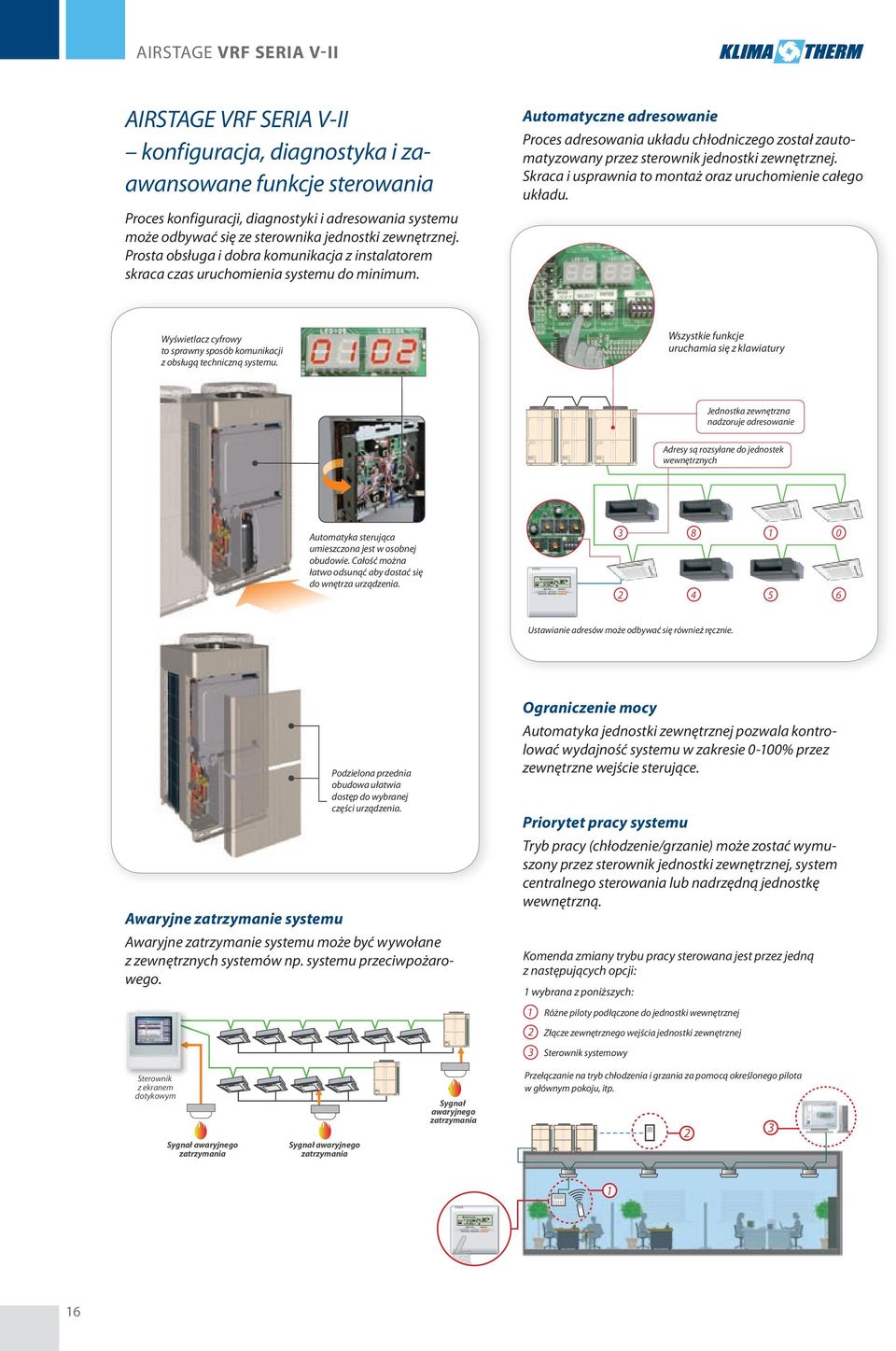

16 AIRSTAGE VRF SERIA V-II AIRSTAGE VRF SERIA V-II konfiguracja, diagnostyka i zaawansowane funkcje sterowania Proces konfiguracji, diagnostyki i adresowania systemu może odbywać się ze sterownika jednostki zewnętrznej. Prosta obsługa i dobra komunikacja z instalatorem skraca czas uruchomienia systemu do minimum. Automatyczne adresowanie Proces adresowania układu chłodniczego został zautomatyzowany przez sterownik jednostki zewnętrznej. Skraca i usprawnia to montaż oraz uruchomienie całego układu. Wyświetlacz cyfrowy to sprawny sposób komunikacji z obsługą techniczną systemu. Wszystkie funkcje uruchamia się z klawiatury Jednostka zewnętrzna nadzoruje adresowanie Adresy są rozsyłane do jednostek wewnętrznych Automatyka sterująca umieszczona jest w osobnej obudowie. Całość można łatwo odsunąć aby dostać się do wnętrza urządzenia Ustawianie adresów może odbywać się również ręcznie. Awaryjne zatrzymanie systemu Podzielona przednia obudowa ułatwia dostęp do wybranej części urządzenia. Awaryjne zatrzymanie systemu może być wywołane z zewnętrznych systemów np. systemu przeciwpożarowego. Ograniczenie mocy Automatyka jednostki zewnętrznej pozwala kontrolować wydajność systemu w zakresie 0-100% przez zewnętrzne wejście sterujące. Priorytet pracy systemu Tryb pracy (chłodzenie/grzanie) może zostać wymuszony przez sterownik jednostki zewnętrznej, system centralnego sterowania lub nadrzędną jednostkę wewnętrzną. Komenda zmiany trybu pracy sterowana jest przez jedną z następujących opcji: 1 wybrana z poniższych: Różne piloty podłączone do jednostki wewnętrznej Złącze zewnętrznego wejścia jednostki zewnętrznej Sterownik systemowy Sterownik z ekranem dotykowym Sygnał awaryjnego zatrzymania Sygnał awaryjnego zatrzymania Sygnał awaryjnego zatrzymania Przełączanie na tryb chłodzenia i grzania za pomocą określonego pilota w głównym pokoju, itp

17 AIRSTAGE VRF SERIA V-II Dobór urządzenia do wielkości i typu pomieszczenia Typoszereg jednostek wewnętrznych: 11 typów, 49 modeli od 2.2kW do 25kW Wydajność nominalna Kod modelu Zwarty typ kasetonowy Typ kasetonowy Zwarty typ kanałowy Typ kanałowy - niski spręż Typ kanałowy Typ kanałowy - wysoki spręż AUXB07LALH ARXB07LALH AUXB09LALH ARXB09LALH AUXB12LALH ARXB12LALH AUXB14LALH ARXB14LALH AUXB18LALH AUXD18LALH ARXB18LALH AUXB24LALH AUXD24LALH ARXB24LATH ARXA24LATH AUXA30LALH ARXB30LATH ARXA30LATH AUXA36LALH ARXB36LATH ARXA36LATH ARXC36LATH AUXA45LALH ARXB45LATH ARXA45LATH ARXC45LATH AUXA54LALH ARXC60LATH ARXC72LATH ARXC90LATH Zakres wydajności Kod modelu Typ przysufitowo -podłogowy Typ przysufitowy Typ zwarty Typ zwarty ścienny ścienny (wew. zestaw EEV) (zew. zestaw EEV) Typ ścienny ASYA07LACH ASYE07LACH ASYA09LACH ASYE09LACH ABYA12LATH ASYA12LACH ASYE12LACH ABYA14LATH ASYA14LACH ASYE14LACH ABYA18LATH ASYA18LATH ABYA24LATH ASYA24LATH ABYA30LATH ASYA30LATH ABYA36LATH ABYA45LATH ABYA54LATH Wszystkie urządzenia wewnętrzne można sterować indywidualnie: Pilot bezprzewodowy UTY-LNHY Pilot przewodowy UTY-RNKY Prosty pilot przewodowy UTY-RHKY, UTY-RSKY 17

18 AIRSTAGE VRF SERIA V-II Zwarty typ kasetonowy AUXB07 AUXB09 AUXB12 AUXB14 AUXB18 AUXB24 Innowacyjny dwusekcyjny wentylator turbo Zmodernizowana konstrukcja obudowy silnika wentylatora oraz podział wirnika wentylatora na dwa mniejsze, efektywnie koryguje przepływ strumienia powietrza przez wymiennik ciepła. wentylator konwencjonalny prędkość powietrza duża Komfort ciszy Zmiana profilu łopatki wirników wentylatora (przepływ laminarny) oraz optymalizacja ilości łopatek dla każdego z nich, skutecznie eliminują efekt głośnego, dynamicznego uderzenia strumienia powietrza oraz pozwalają na łagodny jego przepływ. wentylator turbo mała 1 sekcja kierunek obrotów wentylatora kierunek przepływu powietrza Zwarta konstrukcja Pierwszy na świecie model typu 24 zaliczany do kategorii zwartych urządzeń kasetonowych (Prosty montaż w otworze sufitu podwieszanego panel 600 x 600) Nowy model 570 mm 570 mm 2 sekcja 600 mm 570 mm 600 mm 570 mm Pompa kondensatu w standardzie Zaprojektowano na podstawie analizy CFD (symulacja przepływu płynów). Wbudowana pompka o maksymalnej wysokości podnoszenia 700 mm ogranicza ilość dodatkowych elementów montażowych. Panel sufitowy 700mm Nazwa modelu AUXB07LALH AUXB09LALH AUXB12LALH AUXB14LALH AUXB18LALH AUXB24LALH Zasilanie Wydajność 230V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom ciśnienia akustycznego Wysoki ,030 Średni m 3 /h Niski Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 245 x 570 x 570 Masa netto kg Średnica przewodów chłodniczych ø6.35 ø9.52 Gaz mm ø12.70 ø15.88 Odprowadzenie kondensatu Wew. / Zew. ø25 / ø32 Maskownica Nazwa modelu UTG-UFYC-W Wymiary (w x sz. x gł.) mm 50 x 700 x 700 Waga kg Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5 m, różnica wysokości jednostka zew./jednostka wew.: 0 m. Napięcie: 230 [V] Producent zastrzega możliwość wprowadzenia zmian. Akcesoria opcjonalne Osłona wylotu powietrza UTR-YDZB Dodatkowa izolacja UTZ-KXGC

19 AIRSTAGE VRF SERIA V-II Typ kasetonowy AUXD18 AUXD24 AUXA30 AUXA36 AUXA45 AUXA54 Wysokowydajny wentylator turbo z trójwymiarowymi łopatkami Nowy wentylator turbo Dzięki zastosowaniu 3-wymiarowej łopatki zwiększono ilość powietrza przepływającego przez wymiennik oraz osiągnięto wysoką efektywność rozprowadzania powietrza. 500 mm Cicho Efektywny przepływ powietrza Rezultat właściwego przepływu powietrza do strefy roboczej pomieszczenia oraz zasięg strumienia w dużym stopniu są zależne od prawidłowej konstrukcji szczeliny nawiewnej. Nowa propozycja FUJITSU, to zaokrąglona i wydłużona łopatka kierunkowa oraz zmienione konstrukcje krawędzi szczelin nawiewnych kasety. Wymiennik ciepła "Po stronie silnika" Model konwencjonalny Przyklejanie się strumienia powietrza do sufitu powodujące obniżenie efektywności przepływu oraz zabrudzenie powierzchni sufitu - efekt Coandy. Nie następuje rozdzielenie strumienia powietrza Trójwymiarowa łopatka Ergonomia montażu Zdejmowane narożniki obudowy kasety klimatyzacyjnej umożliwiają dokładne dopasowanie do otworu sufitu oraz wypoziomowanie jednostki wewnętrznej po zakończeniu wszelkich prac montażowych i budowlanych. Model VRF V-II Eliminacja zjawiska przyklejania strumienia powietrza. Pompa kondensatu w standardzie Wbudowana pompka o maksymalnej wysokości podnoszenia 850 mm ogranicza ilość dodatkowych elementów montażowych. narożnik obudowy elementy wypoziomowania Panel sufitowy 850 mm Nazwa modelu AUXD18LALH AUXD24LALH AUXA30LALH AUXA36LALH AUXA45LALH AUXA54LALH Zasilanie Wydajność Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5 m, różnica wysokości jednostka zew./jednostka wew.: 0 m. Napięcie: 230 [V] Producent zastrzega możliwość wprowadzenia zmian. 230V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom ciśnienia akustycznego Wysoki 1,150 1,280 1,600 1,800 1,900 2,000 Średni m 3 /h 940 1,040 1,300 1,300 1,370 1,370 Niski ,000 1,000 1,000 1,000 Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 246 x 840 x x 840 x 840 Masa netto kg Średnica przewodów chłodniczych ø9.52 Gaz mm ø15.88 ø19.05 Odprowadzenie kondensatu Wew. / Zew. ø25 / ø32 Maskownica Nazwa modelu UTG-UGYA-W Wymiary (w x sz. x gł.) mm 50 x 950 x 950 Waga kg 5.5 Akcesoria opcjonalne Zestaw do odbioru sygnału pilota UTY-LRHYB1 Osłona wylotu powietrza UTY-YDZC Podkładka pod panel UTG-BGYA-W Szeroki panel UTG-AGYA-W Dodatkowa izolacja UTZ-KXGA (AUXA30-54) Dodatkowa izolacja UTZ-KXGB (AUXD18-24) 19

20 AIRSTAGE VRF SERIA V-II Zwarty typ kanałowy ARXB07 ARXB09 ARXB12 ARXB14 ARXB18 Zabudowa w stropie Uniwersalny kierunek wlotu powierza Możliwość wyboru otworu wlotowego w klimatyzatorze kanałowym poszerza zakres konfiguracji sieci kanałów wentylacyjnych, wynikających z założeń projektu budowlanego budynku. Zabudowa przy podłodze wlot czołowy wlot od dołu Zwarta konstrukcja Ultra-cienki klimatyzator kanałowy ułatwia montaż. Różnorodność montażu instalacji wentylacyjnej Dzięki małej wysokości jednostki kanałowej - tylko 217 mm oraz możliwości zastosowania różnych rozwiązań kanałów i kształtek wentylacyjnych, każda z projektowanych sieci wentylacyjnych jest właściwie dostosowana do istniejących warunków budowlanych pomieszczeń. 217 mm Wąski klimatyzator (217 mm) umożliwia montaż nawet w przypadku niskich przestrzeni międzysufitowych. Instalacja zabudowana pod sufitem Instalacja ukryta w suficie Nazwa modelu ARXB07LALH ARXB09LALH ARXB12LALH ARXB14LALH ARXB18LALH Zasilanie Wydajność 230V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Wysoki Średni m 3 /h Niski Dyspozycyjne ciśnienie statyczne Pa 0 do 50 0 do 50 0 do 50 0 do 50 0 do 50 Nominalne ciśnienie statyczne Pa Poziom ciśnienia akustycznego Wymiary (wys. x szer. x głęb.) netto Wysoka Średnia db(a) Niska mm 217 x 663 x x 953 x 595 Masa netto kg Średnica przewodów chłodniczych Odprowadzenie kondensatu ø6.35 ø9.52 Gaz mm ø12.70 ø15.88 Wew. / Zew. ø25 / ø32 Akcesoria opcjonalne Pomieszczeniowy czujnik temperatury UTD-RS100 Odbiornik sygnału pilota UTB-YWB Pompka kondensatu UTZ-PX1BBA 20 Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5 m, różnica wysokości jednostka zew./jednostka wew.: 0 m. Napięcie: 230 [V] Producent zastrzega możliwość wprowadzenia zmian.

21 AIRSTAGE VRF SERIA V-II Typ kanałowy - niski spręż ARXB24 ARXB30 ARXB36 ARXB45 Typ kanałowy ARXA24 ARXA30 ARXA36 ARXA45 Płaska i kompaktowa konstrukcja Dla jednostki klimatyzacyjnej z wlotem powietrza od dołu, nie tylko konstrukcja umożliwia montaż w ograniczonej przestrzeni do 270 mm, również umieszczenie modułu sterującego z boku obudowy dodatkowo pozwala na oszczędność przestrzeni montażowej. 1,135 mm Prosty serwis Dzięki podziałowi dolnego panelu na dwie części przednią i tylną, udało się uzyskać lepsze parametry konstrukcyjne klimatyzatora. Również osłona wentylatora nawiewnego jest możliwa do demontażu w dwóch modułach górnym i dolnym. Obsługa czy demontaż silnika i wentylatora mogą być łatwo wykonane po zdjęciu tylnego panelu oraz dolnej części osłony bez konieczności demontażu głównej obudowy. 270 mm moduł sterujący filtr powietrza (element opcjonalny) moduł sterujący wentylator silnik obudowa wentylatora panel inspekcyjny Typ kanałowy - niskie ciśnienie Model optymalny dla hoteli lub sypialni. Ultra-cichy model zapewnia ciszę w pomieszczeniu. Idealny dla ho- 24dB teli lub sypialni z ograniczoną przestrzenią montażową. niski spręż ARXB24 W zależności od wybranego sprężu można uzyskać 2 poziomy natężenia dźwięku. Typ kanałowy - wysokie ciśnienie Skuteczne modele z elastyczną konstrukcją. Silnik o Maks. wysokiej mocy, odpowiedni dla szerokiego zakresu ciśnienia statycznego. Elastyczny montaż kanałów nawiewnych możliwy na dużych przestrzeniach np. w biurach. 150Pa Nazwa modelu ARXB24LATH ARXB30LATH ARXB36LATH ARXB45LATH ARXA24LATH ARXA30LATH ARXA36LATH ARXA45LATH Zasilanie Wydajność Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5 m, różnica wysokości jednostka zew./jednostka wew.: 0 m. Napięcie: 230 [V] Producent zastrzega możliwość wprowadzenia zmian. 230V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Wysoki 1,100 1,410 1,710 1,970 1,280 1,280 1,720 1,720 Średni m 3 /h 920 1,280 1,600 1,790 1,210 1,210 1,670 1,670 Niski 810 1,150 1,470 1,670 1,130 1,130 1,600 1,600 Dyspozycyjne ciśnienie statyczne Pa 0 do 80 0 do 80 0 do 80 0 do do do do do 150 Nominalne ciśnienie statyczne Pa Poziom ciśnienia akustycznego Wysoka Wymiary (wys. x szer. x głęb.) netto Średnia db(a) Niska mm 270 x 1,135 x 700 Masa netto kg Średnica przewodów chłodniczych Odprowadzenie kondensatu Gaz mm ø15.88 ø19.05 ø15.88 ø19.05 Wew. / Zew. ø9.52 ø25 / ø32 Akcesoria opcjonalne Pomieszczeniowy czujnik temp. UTD-RS100 Filtr o wydłużonej żywotności UTD-LF25NA Kształtka (prostokątna) UTD-SF045T Kształtka (okrągła) UTD-RF204 Odbiornik sygnału pilota UTB-YWB Pompka kondensatu UTZ-PX1NBA 21

22 AIRSTAGE VRF SERIA V-II Typ kanałowy - wysoki spręż ARXC36 ARXC45 ARXC60 ARXC72 ARXC90 Prosty montaż oraz zwarta i lekka konstrukcja Modele: ARXC36 / ARXC45 Przez zmniejszenie rozmiarów głównej obudowy i redukcję masy materiałów, z jakich została wykonana, osiągnięto kompaktową i lekką konstrukcję , nowy model: 45 kg (ARXC36) Niski poziom hałasu Przepływ turbulentny, w aspekcie wymiany energii cieplnej, jest najbardziej efektywnym zjawiskiem, natomiast z punktu widzenia przepływu powietrza i akustyki należy jednak do zjawisk niepożądanych. Ograniczenie efektu turbulentnego przepływu powietrza i obniżenie poziomu hałasu w jednostce kanałowej zostało zrealizowane poprzez zastosowanie elementów wentylatora wykonanych z tworzywa oraz poprawę parametrów aerodynamicznych frontowego panelu obudowy wentylatora. Wysokie ciśnienie dyspozycyjne Konieczność wykorzystywania dużych objętości powietrza wentylacyjnego w aspekcie ograniczonych możliwości stosowania dowolnych gabarytów kanałów wentylacyjnych oraz długich instalacji wentylacyjnych wymaga pokonywania niemałych oporów przepływu. Klimatyzatory kanałowe o wydajności 3500 m 3 /h wyposażone zostały w wentylator nawiewny pokonujący ciśnienia nawet rzędu 200 Pa. Typ kanałowy o wysokim sprężu (ARXC72) Tryb normalny Tryb wysokiego sprężu Tryb kanałowy o wysokim sprężu (ARXC72) Maks. 300Pa Wydajność powietrza 0 Spręż (Pa) Nazwa modelu ARXC36LATH ARXC45LATH ARXC60LATH ARXC72LATH ARXC90LATH Tryb normalny Zasilanie Tryb wysokiego sprężu 230V, 50Hz Wydajność powietrza Wydajność kw Grzanie Pobór mocy elektrycznej W ,110 1,250 Wydatek powietrza Wysoki 2,600 3,500 3,500 3,900 4,300 Średni m 3 /h 1,950 3,000 3,000 3,300 4,000 Niski 1,450 2,460 2,460 3,000 3,500 Dyspozycyjne ciśnienie statyczne Pa 100 do do do do do 300 Nominalne ciśnienie statyczne Pa Wysoka 45 Spręż (Pa) Poziom ciśnienia akustycznego Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 400 x 1,050 x x 1,550 x 700 Masa netto kg Średnica przewodów chłodniczych Odprowadzenie kondensatu ø9.52 ø12.70 (lutowanie) Gaz mm ø19.05 ø22.22 (lutowanie) Wew. / Zew. ø25 / ø32 22 Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5 m, różnica wysokości jednostka zew./jednostka wew.: 0 m. Napięcie: 230 [V] Producent zastrzega możliwość wprowadzenia zmian. Akcesoria opcjonalne Filtr o wydłużonej żywotności UTD-LK60KA (Dla ARXC36 / 45 / 60) Odbiornik sygnału pilota UTB-YWB Pomieszczeniowy czujnik temp. RS 100

23 AIRSTAGE VRF SERIA V-II Typ przysufitowo-podłogowy ABYA12 ABYA14 ABYA18 ABYA24 Uniwersalny montaż W zależności od stopnia zaawansowania budowy i wyposażania pomieszczenia, jednostka wewnętrzna, dzięki uniwersalnemu systemowi montażu podzespołów może być zainstalowana w pozycji pionowej lub poziomej. Sufit Podłoga Wielopłaszczyznowy system automatycznej regulacji przepływu powietrza Doskonały przepływ powietrza do strefy roboczej pomieszczenia oraz kierunek przepływu powietrza są zapewnione poprzez zastosowanie podwójnego automatycznego systemu pracy żaluzji kierunkowych w układzie prawo/lewo oraz góra/dół Żaluzje super vane Podwójne żaluzje super vane z nowo opracowanym specjalnym kształtem wzmacniają strumień powietrza, wydmuchując chłodne powietrze w każde miejsce pomieszczenia. Kompaktowa budowa jednostki wewnętrznej Głębokość jednostki wewnętrznej w porównaniu do mniejszych modeli klimatyzatorów przypodłogowych i większych jednostek przysufitowych została zmniejszona do 199 mm. Mniejsze gabaryty i ciężar modułu ułatwiają prace montażowe, zwłaszcza w przypadku instalacji pod sufitem. praca żaluzji góra/dół Kierunki wachlowania praca żaluzji prawo/lewo 655 mm Wachlowanie: tryb chłodzenia, osuszania i wentylacji Wachlowanie: tryb grzania i wentylacji 990 mm 199 mm Nazwa modelu ABYA12LATH ABYA14LATH ABYA18LATH ABYA24LATH Zasilanie Wydajność 230V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom ciśnienia akustycznego Wysoki Średni m 3 /h Niski Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 199 x 990 x 655 Masa netto kg 28 Średnica przewodów chłodniczych ø6.35 ø9.52 Gaz mm ø12.70 ø15.88 Odprowadzenie kondensatu Wew. / Zew. ø25 / ø32 Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5 m, różnica wysokości jednostka zew./jednostka wew.: 0 m. Napięcie: 230 [V] Producent zastrzega możliwość wprowadzenia zmian. 23

24 AIRSTAGE VRF SERIA V-II Typ przysufitowy ABYA30 ABYA36 ABYA45 ABYA54 System automatycznej regulacji przepływu strumienia powietrza Doskonały przepływ powietrza do strefy roboczej pomieszczenia oraz kierunek przepływu powietrza są zapewnione poprzez zastosowanie podwójnego automatycznego systemu pracy żaluzji kierunkowych w układzie prawo/lewo oraz góra/dół. praca żaluzji prawo/lewo 1 praca żaluzji góra/dół Kierunki wachlowania Wachlowanie: tryb chłodzenia, osuszania i wentylacji Wachlowanie: tryb grzania i wentylacji Wbudowany system odprowadzania kondensatu (opcja) Opcjonalny system pompy kondensatu pozwala na łatwiejszy montaż. Maksymalnie 500mm 3 5 Wszechstronny montaż W zależności od stopnia zaawansowania budowy i wyposażania pomieszczenia, jednostka wewnętrzna może być tak zainstalowana, aby była jak najmniej widoczna i odpowiednio współgrała z otoczeniem wnętrza. Montaż zewnętrzny Jednostka wewnętrzna całkowicie wyeksponowana wewnątrz pomieszczenia. Montaż ukryty Część jednostki wewnętrznej wbudowana w sufit podwieszany. Montaż naścienny Jednostka wewnętrzna zamontowana na stelażu przymocowanym do ściany pomieszczenia. Doprowadzenie powietrza zewnętrznego Konstrukcja urządzenia pozwala na podłączenie powietrza zewnętrznego. Powietrze zewnętrzne Wewnątrz Na zewnątrz Nazwa modelu ABYA30LATH ABYA36LATH ABYA45LATH ABYA54LATH Zasilanie Wydajność 230V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom ciśnienia akustycznego Wysoki 1,450 1,660 1,850 2,200 Średni m 3 /h 1,280 1,500 1,660 2,000 Niski 980 1,270 1,430 1,800 Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 240 x 1,660 x 700 Masa netto kg 48 Średnica przewodów chłodniczych ø9.52 Gaz mm ø15.88 ø19.05 Odprowadzenie kondensatu Wew. / Zew. ø25 / ø32 24 Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5 m, różnica wysokości jednostka zew./jednostka wew.: 0 m. Napięcie: 230 [V] Producent zastrzega możliwość wprowadzenia zmian. Akcesoria opcjonalne Pompka kondensatu UTR-DPB24T

25 AIRSTAGE VRF SERIA V-II Zwarty typ ścienny ASYA07 ASYA09 ASYA12 ASYA14 (wewnętrzny zestaw EEV) ASYE07 ASYE09 ASYE12 ASYE14 (zewnętrzny zestaw EEV) Wysokiej jakości klimatyzacja dzięki zastosowaniu wysokowydajnych filtrów. Zanieczyszczone powietrze Filtr jonowy usuwający zapachy Czyste powietrze Filtr polifenolowy Automatyczne wachlowanie Funkcja automatycznego wachlowania zapewnia płynną zmianę kierunku nawiewu zgodnie z wybranym trybem pracy. : 2-stopnie ( 1 2 ) Grzanie: 4-stopnie ( 1 4 ) Stopnie Wachlowanie *1 Żaluzje ustawione w pozycji z zakresu 3-4 w trybie chłodzenia, wracają na pozycję 2 automatycznie po 30 sekundach. Wachlowanie Sterowanie pilotem przewodowym Filtr jonowy o wydłużonej żywotności* Filtr usuwa nieprzyjemne zapachy dzięki utlenianiu i redukcji jonów generowanych na powierzchni drobnych elementów ceramicznych. * Filtr można używać przez około 3 lata pod warunkiem czyszczenia wodą po zabrudzeniu w celu regeneracji. Filtr polifenolowy Drobne cząstki kurzu, zarodniki grzybów oraz szkodliwe mikroorganizmy są absorbowane dzięki zjawiskom elektrostatyki. Dalszemu rozwojowi bakterii zapobiegają związki polifenolu ekstrahowanego z jabłek. (ppm) Amoniak (ppm) Trimetyloamina (ppm) Wodorosiarczan Bez filtra Bez filtra Bez filtra Efekt pochłaniania zapachów Nowy filtr (min) 0 Nowy filtr (min) Jednostka badawcza: Centrum Badań Sanitarno-Środowiskowych. Metoda badań: test pochłaniania zapachów Nowy filtr (min) Dopuszczalne jest sterowanie jednostką za pomocą pilotów przewodowych i bezprzewodowych. Niski poziom hałasu Elektroniczne zawory rozprężne są wbudowane w jednostkę w celu ułatwienia montażu. (typ ASYA07-14) Dla montażu w miejscach wymagających dodatkowego ograniczenia hałasu, wybierz jednostkę z zewnętrznym zestawem EV. (typ ASYE07-14) Pilot przewodowy 26dB (AS07/09) Prosty pilot przewodowy Jedn. wew. Zestaw EV Nazwa modelu ASYA07LACH ASYA09LACH ASYA12LACH ASYA14LACH ASYE07LACH ASYE09LACH ASYE12LACH ASYE14LACH Zasilanie Wydajność 230V, 50Hz kw Grzanie Pobór mocy elektrycznej W Wydatek powietrza Poziom ciśnienia akustycznego Wysoki Średni m 3 /h Niski Wysoka Średnia db(a) Niska Wymiary (wys. x szer. x głęb.) netto mm 275 x 790 x x 790 x 215 Masa netto kg 9 9 Średnica przewodów chłodniczych ø6.35 ø6.35 Gaz mm ø12.70 ø12.70 Odprowadzenie Wew. / Zew. ø13.8 / ø15.8-ø16.7 ø13.8 / ø15.8-ø16.7 kondensatu EV zestaw - UTR-EV09XB UTR-EV14XB Uwaga: Dane techniczne oparte są na następujących założeniach. : temperatura wewnętrzna 27 CDB/19 CWB, temperatura zewnętrzna 35 CDB/24 CWB. Grzanie: temperatura wewnętrzna 20 CDB/15 CWB, temperatura zewnętrzna 7 CDB/6 CWB. Długość rury cieczowej: 7.5 m, różnica wysokości jednostka zew./jednostka wew.: 0 m. Napięcie: 230 [V]. Producent zastrzega możliwość wprowadzenia zmian. 25
