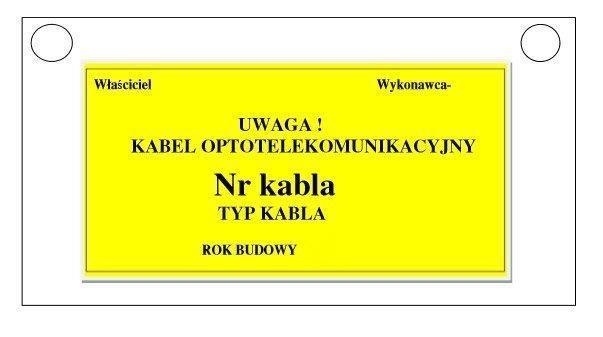

1 Opis techniczny CCTV na parku linowym Opis techniczny założeń do wykonania prac budowy monitoringu wizyjnego obejmującego teren parku linowego 1. Budowa kabli światłowodowych. - kabel światłowodowy tupu Z-XOTKtd o łącznej długości około 150m wprowadzony w istniejącą kanalizację kablową w rurach RHDPE fi 40mm zgodnie z rysunkiem liczba włókien w kablu dopasowana do wykonania niniejszego zadania. - w studni kablowej kable światłowodowe jak i mufa przyłączeniowa zamocowane na odpowiednich wspornikach kablowych. - wszystkie kable w studni kablowej oznakowane tabliczką identyfikującą kabel światłowodowy. - wszystkie zapasy kabli światłowodowych montowane na stelażu krzyżakowym. minimalne wymagania dla kabla: Każdy odcinek fabrykacyjny kabla powinien mieć cechę producenta zawierającą literowy symbol kabla, nazwę wytwórcy, rok produkcji oraz długość bieżącą kabla w odstępach co 1,0m (tzw. marker) te dane muszą być trwale nadrukowane kolorem białym na zewnętrznej powłoce Powłoka wykonana z materiału PE odpornej na UV Nie dopuszcza się umieszczania w jednym kablu włókien tego samego rodzaju pochodzących od różnych producentów Włókna światłowodowe w kablu muszą być zgodne ze standardem ITU G.652.D Maksymalna siła instalacyjna zgodnie z EN , IEC E1, Δα 0,05 db, odwracalna 800N dla (εf=0,33%) 1200 N (εf=0,50%) Maksymalna siła operacyjna zgodnie z EN , IEC E1, bez wzrostu tłumienia 250 N Zgniatanie zgodnie z EN , IEC E3, Δα 0,05 db, 3500 [N/10cm] Wielokrotne zginanie zgodnie z EN , IEC E6, Δα 0,05 db 10 cykli (15xD) Zakres temperatur zgodnie z EN , IEC F1, Δα 0,05 db Praca przy temperaturach od -45 do +70 [ C] - zakończenia kabli światłowodowych z terenu parku linowego zakończone za pomocą istniejącego splittera w studni kablowej S8/SK-2 na terenie parku wodnego. - końce splittera należy spawać metodą fuzyjną (termiczną).

2 - do każdego punktu monitorowania należy doprowadzić cztery włókna jednomodowe zakończone pigtailami. - w zadaniu występują trzy punkty monitorowania umieszczone na słupach oświetleniowych. - zakończenie kabli przyłączeniowych pigtailami typu SC/ APC w wersji SM o powierzchni czołowej szlifowanej nominalnie pod kątem 8 stopni (dopuszczalna tolerancja +/-0,3 stopnia) zgodnie z normą PN-EN w celu zapewnienia powtarzalności i niskiego tłumienia połączeń rozłącznych. minimalne wymagania dla pigtaili: Ferule złączy powinny być ceramiczne co poprawia mechaniczne własności połączenia (niezawodność, dwukrotnie większa żywotność) oraz poprawia własności optyczne całego połączenia Ferrule musza charakteryzować się szlifem czoła ferruli APC Złącza musza być wyposażone w odgiętki stanowiące zabezpieczenie złączy przed zbyt małymi promieniami gięcia. - złącza światłowodowe muszą charakteryzować się następującymi parametrami transmisyjnymi: Średnie straty wtrąceniowe IL [db] zgodnie z IEC ILśr 0,12 db Maksymalne straty wtrąceniowe IL [db] zgodnie z IEC ILmax 97% 0,25 db Średnie straty wtrąceniowe IL [db] zgodnie z IEC ILśr 0,16 db Maksymalne straty wtrąceniowe IL [db] zgodnie z IEC ILmax 0,20 db Średnie straty odbiciowe RL [db] zgodnie z IEC >65 db 2. Plan sytuacyjny rozmieszczenia punktów monitoringu wizyjnego

3 Punkty monitoringu wizyjnego należy zamontować na słupach oświetleniowych /maszt/ od S1do S3. Na słupie oświetleniowym : - S1 punkt monitorowania wyposażony w kamerę dookólną 360 stopni - S2 i S3 każdy punkt monitorowania wyposażony w dwie kamery kierunkowe o zmiennej ogniskowej. 3. Budowa zasilania 230V do punktów monitorowania Od istniejącej studni kablowej S10/SK-2 do każdego punktu monitorowania należy doprowadzić zasilanie 230V kablem elektrycznym 3x2,5 o łącznej długości około 150 m odpornym na warunki atmosferyczne 4. Budowa punktów monitorowania. - Każdy punkt monitorowania posiada :przełącznicę światłowodową, zasilacz, konwerter zainstalowane w hermetycznej skrzynce na słupach przy kamerach z możliwością podłączenia tych kamer. - Wykonanie ma zapewnić budowę trzech punktów monitorowania w tym dwa punkty po dwie kamery kierunkowe i jeden punkt z kamerą dookólnną. - Transmisja obrazu z kamer realizowana poprzez linię światłowodową w technologii GPON podłączona przez splitter do serwerowni /stacji monitorującej/ w Stalowej Woli. - Minimalne wymagania dla Konwertera optycznego FastEthernet z funkcją zasilania PoE(802.3af): Konwerter przemysłowy Konstrukcja umożliwiająca montaż na szynie DIN TS35 Temperatura pracy od -40oC do +85oC Obsługa: MDI/MDI-X2, Full/half duplex, autonegocjacja, obsługa transmisji VLAN Zasilanie: 12-56VDC dla PoE 48-56V DC Standard: IEEE802.1Q, IEEE802.3af/at Interfejs 4x RJ45 PoE (10/1000M) Base-T, 1x port SFP PoE 15W - Minimalne wymagania dla wkładki optycznej SFP : Z wbudowanym chipsetem GPON ONT specyfikacja: Pamięć FLASH 32MB SDRAM 1G DDR3 Standard - SFP Zakres temperatury pracy od -40 do +80 C Pobór mocy: 2,5W Zarzadzanie i monitorowanie po OMCI zgodnym z producentem OLT Compatybillność: Multicast - IGMP snooping GPON ITU-T G.984 compilant Layer 2 IEEE 802.1D oraz IEEE 802.1Q bridging VLAN 32 active VLANs QoS - IEEE 802.1p (CoS) OAM - ITU-T G984.4 oraz ITU-T G Minimalne wymagania dla zasilacza do konwertera: Zasilacz serii HDR zasilacz 60W 48V 2A napięcie zasilania: VAC lub VDC montaż na szynie DIN TS35 Zakres temperatury pracy od -30 do +70 C możliwość regulacji napięcia wyjściowego zabezpieczenie przeciwzwarciowe, przeciążeniowe, nadnapięciowe chłodzone wolnym obiegiem powietrza zgodność z LPS wykonane w II klasie izolacji

4 Zgodność z normami UL /508/1310, EN / Napięcie na wyjściu: 48V, 0~0.75A Sprawność: 90% - Minimalne wymagania dla kamery kierunkowej: sposób oraz wartość ogniskowania optyki kamery w uzgodnieniu z Zamawiającym wyświetlanie i rejestrację obrazu przy optymalnym wykorzystaniu szerokości pasma, a także umożliwić integrację z systemami zarządzania obrazem wielu producentów. praca w środowisku atmosferycznym o wilgotności względnej od 20 do ponad 85%, a także niskich min. ( 30 stopni) jak i wysokich ponad (70 stopni) temperaturach ma zapewnić ciągłość pracy jak i wysoką odporność na uszkodzenia, w celu zapewnienia ochrony przed dużą wilgotnością i zapyleniem zapewnienie klasy szczelności min. IP66 zasilanie przez sieć kablową zgodną ze standardem PoE (Power-over-Ethernet) - IEEE 802.3af (802.3at typ 1) (napięcie znamionowe 48 VDC) lub 24 VAC / +12 VDC na poziomie zasilania w klasie 3. Zapewni to w przypadkach koniecznych zwiększenia niezawodności pracy poprzez możliwość utworzenia redundancji zasilania analizę zawartości zapisu obrazu poprzez usuwanie artefaktów związanych z szumem, zapewnienie wydajnej kompresji na poziomie H.264, a co za tym idzie zapewnienie uzyskania wyraźnych obrazów, płynnego zapisu obrazu, ograniczenie szerokości pasma przy tym zmniejszenia prawie o połowę powierzchni pamięci masowej do zapisu możliwość redukowanie szumów w przypadku ograniczonej przejrzystości powietrza zapewniając przy tym najlepszą jakość obrazu ze względu na zasilanie w standardzie PoE IEEE 802.3af zachowanie poboru mocy nie większej jak 14W mocowanie mechaniczne obudowy kamery umożliwiające płynną regulację ustawienia poprzez mechanizm uchylno-obrotowy pole widzenia obrazu w poziomie minimum 35o do 100o w pionie minimum od 20o do 50o zapewnienie widzenia obrazu w nocy na odległość nie mniejszą jak 30m naświetlenie sceny w technologii wysokosprawnych diod LED, 850 nm maskowanie obszarów w celu zapewnienia ochrony prywatności w pełni programowalnych możliwość selektywnej analizy obrazu poprzez wybór obszaru monitorowanego obiektyw o zmiennej ogniskowej w celu dopasowania ogniskowej do potrzeb monitorowanego terenu. regulację kontrastu, nasycenia, jasności, ostrości oraz balansu bieli w zakresie ciepłoty od 2500 do K w trybach automatycznych podstawowych, standardowych, lampy sodowej i koloru dominującego jak i zapewnienie ustawień w trybie ręcznym czy stałego poziomu pozwoli to zapewnienie prawidłowej pracy w sytuacji gdy napastnik skieruje silne światło lub zmieni się scena na bardzo jasną (pogodny dzień, wpadające światło słoneczne, samochód z zapalonymi długimi światłami, latarka skierowana w kamerę). jakość obrazu poprzez zastosowanie przetwornika typu CMOS 1/2,9 i minimalnej rozdzielczości 1920 x 1080 przy minimalnych parametrach czułości 3200 K, współczynnik odbicia 89%, F1.3, 30 IRE), dla koloru 0,07lx, dla obrazu mono 0,05lx, w pracy nocnej z podczerwienią 0,01lx funkcję automatycznej regulacji natężenie podczerwieni co zapewni zmniejszenie zużycia energii funkcję automatyczna elektroniczna migawka (AES) co umożliwi właściwe naświetlenie prezentowanego obrazu z możliwością przełączenia na migawkę stałą w zakresie od 1/25[30] do 1/ oraz z możliwością wyboru ustawienia migawki domyślnej.

5 funkcję kompresji obrazu w standardzie H.264 (MP); M-JPEG w celu dobrania odpowiedniej kompresji dla różnych monitorowanych scen w zależności od szybkości zmian obrazu. funkcję automatycznej przysłony dla różnych trybów pracy minimalną częstotliwość odświeżania - 25/30 kl./s funkcję analizy zawartości obrazu według harmonogramu w oparciu o darzenie oraz wykrywanie sabotażu funkcję wyboru według harmonogramu trybu domyślnego min 8 różnych scen funkcję uwierzytelnienia obrazu video na poziomie znakowania MD5 lub SHA-256 w celu ochrony poufnych informacji funkcję wyświetlanie informacji na obrazie jak nazwa, logo, czas, komunikat alarmowy wewnętrzna pamięć RAM do zapisu przed wystąpieniem zdarzenia złącze sieciowe RJ45, Ethernet - 10/100 Base-T, z automatycznym wykrywaniem, komunikacja pół- lub pełnodupleksowa obsługę protokołów sieciowych IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTCP, IGMP V2/V3, ICMP, ICMPv6, RTSP, FTP, Telnet, ARP, DHCP, APIPA (Auto-IP, link local address), NTP (SNTP), SNMP (V1, MIB-II), 802.1x, DNS, DNSv6, DDNS (DynDNS.org, selfhost.de, no-ip.com), SMTP, iscsi, UPnP (SSDP), DiffServ (QoS), LLDP, SOAP, Dropbox, CHAP, digest authentication, szyfrowanie danych TLS 1.2, SSL, DES, 3DES w celu zapewnia poufność i integralność transmisji danych, a także uwierzytelnienie serwera obsługującego monitoring. Automatyczne wykrywanie połączeń kablowych, funkcja auto-mdix konfiguracja za pośrednictwem przeglądarki internetowej lub dedykowanej aplikacji - Minimalne wymagania dla kamery dookólnej: Kamera IP, kopułkowa 360 stopni, z obiektywem rybie oko Przystosowana do montażu na zewnątrz Rozdzielczość : 1792 x 1792 px Przetwornik : CMOS 1/ 3" Obiektyw : Zintegrowany 360 1,19mm, F2.0 Czułość : Nie gorsza niż 0,4 lux w trybie dziennym i 0,15 lux w trybie mono Kompresja : H.264, M JPEG Obsługiwane protokoły : RTP, Telnet, UDP, TCP, IP, HTTP, HTTPS, FTP, DHCP, IGMP V2/V3, ICMP, ARP, SMTP, SNTP, RTSP, 802.1x, iscsi, DDNS, UPnP Bezpieczeństwo danych : Wsparcie uwierzytelnienia poprzez protokół EAP-TLS 1.0 także z możliwością wgrania certyfikatu w zakresie infrastruktury klucza publicznego do szyfrowania cyfrowego dostarczonego przez producenta kamery, tworzonego przez użytkownika oraz certyfikowane rozwiązania firm 3-ch Autentykacja wideo : Znak wodny, SHA-1, SHA-256 Łącze sieciowe : RJ Base-TX Ethernet Strumienie wideo : Możliwość generowania co najmniej 2 strumieni wideo Zgodność ONVIF (Open Network Video Interface Forum) Obudowa : IP66, IK10 Temperatura pracy : od -30 do +50 st. C Zasilanie z PoE (802.3af)
