CYFROWY MIERNIK SATELITARNY INSTRUKCJA OBSŁUGI

Transkrypt

1 CYFROWY MIERNIK SATELITARNY INSTRUKCJA OBSŁUGI

2 Środki ostrożności Przed użyciem miernika po raz pierwszy nalezy uważnie przeczytać instrukcję obsługi. Specyfikacja techniczna urządzenia i metody obsługi zawarte w niniejszej instrukcji moga ulec zmianie bez wcześniejszego powiadomienia. W przypadku jakichkolwiek pytań po pewnym okresie użytkowania, należy się skontaktować z producentem. Zaleca się pełne naładowanie baterii przed pierwszym użyciem ( zalecany czas to ok. 5 godzin). Spis treści Wprowadzenie i zasady bezpieczeństwa...3 Akcesoria...4 Obsługa menu A. Panel przedni...5 B. Obsługa skrótów klawiszowych...8 C. Włączanie/ wyłączanie sprzętu...10 D. Obsługa menu Konfiguracja LNB Wyszukiwanie sygnału Ustawienia pozycjonera Obliczanie kąta Edycja listy kanałów Edycja plików PVR Media player Zarządzanie zewnętrznym dyskiem twardym Aktualizacja danych Ochrona rodzicielska Ustawienia systemu Latarka...34 E. Specyfikacja techniczna...35

3 Bezpieczeństwo ogólne Należy uwzględnić zagadnienia: Należy ściśle przestrzegać poniższej instrukcji tak aby uniknąć wyrządzenia sobie krzywdy lub uszkodzenia urządzenia. Przed przystąpieniem do czyszczenia urządzenia, należy wyłączyć odbiornik i wyciągnąć wtyczkę zasilania, zaleca się czyszczenie go suchą szmatką. Nie należy używać akcesoriów lub dodatkowych urządzeń nie polecanych przez producenta, gdyż mogą doprowadzić do uszkodzenia urządzenia i utraty gwarancji. Przy przenoszeniu odbiornika zabezpiecz go przed uderzeniami oraz przed upadkiem, w przeciwnym razie urządzenie może zostać uszkodzone. Zaleca się przenoszenie urzadzenia w opakowaniu do tego przeznaczonym, nigdy nie przenoś go w pudełkach z innym sprzętem, np. skrzynka z narzędziami, gdyż mogą one uszkodzić urządzenie, a to skutkować będzie utratą gwarancji. Nie należy używać urządzenia na zewnątrz, tak aby chronić je przed kontaktem z cieczą podczas deszczowej lub śnieżnej pogody. Kontakt z cieczą może uszkodzić twoje urządzenie a to nie podlega gwarancji. Gdy podłączasz urządzenie do konwertera, proszę uważać na zwarcie gdyż może to spowodować uszkodzenie konwertera i twojego urządzenia. Tematy serwisowe: Nie należy podejmować prób naprawy urządzenia na własną rękę. Po otwarciu urządzenia automatycznie tracisz gwarancję. WPROWADZENIE Cyfrowy miernik satelitarny jest prostym i wygodnym urządzeniem do ustawiania i dostosowywania anteny satelitarnej. Za pomocą parametrów satelity mozna szybko, łatwo i dokładnie dostosowac antenę satelitarną. Akkcesoria 1. Instrukcja obsługi 2. Zasilacz 3. Ładowarka samochodowa 4. Kable AV Dzięki temu że urzadzenie posiada 12 V na wyjściu ładowarki, możesz zapewnić urządzeniu ciągłą dostawę prądu, a przez to możesz go używać w środowiskach gdzie nie ma elektryczności. Możesz łatwo naładować swoje urządzenie w czasie podróży za pomocą ładowarki i zapalniczki samochodowej. Trzymaj ładowarkę samochodową z dala od takich stanów jak zgniatanie, uderzanie oraz przeciążenia. Nie otwierać w celu naprawy lub innym.

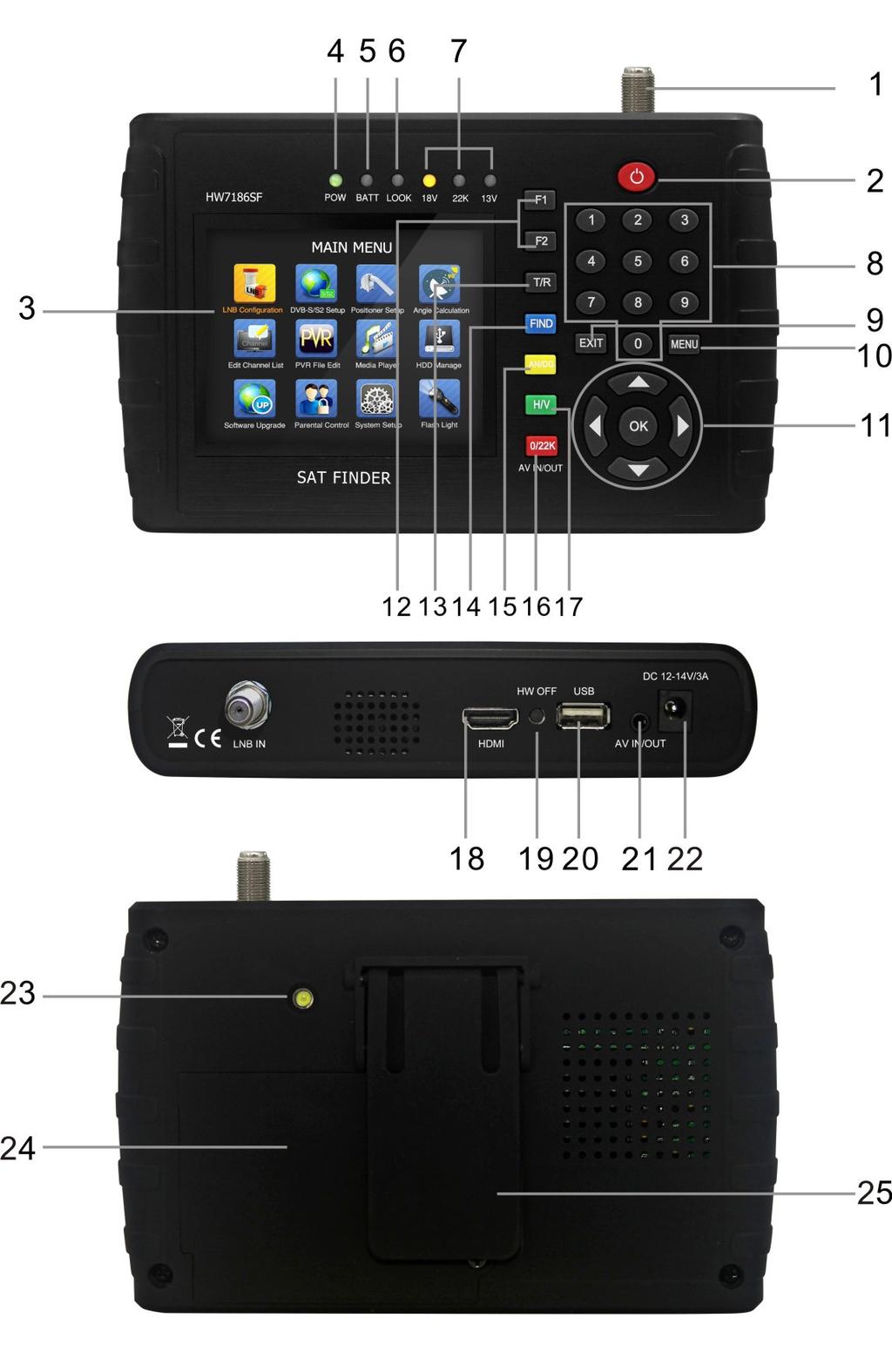

4 A. PANEL PRZEDNI 1. Wejście LNB Port wejścia sygnału satelitarnego; podłączyć bezpośrednio do anteny satelitarnej kablem koncentrycznym. 2. Klawisz POWER Służy do włączania/wyłączania urządzenia; nacisnąć i przytrzymać przez 3 sekundy aby włączyć odbiornik. 3. Wyświetlacz LCD Pokazuje wyraźnie menu i programy 4. Lampka zasilania

5 Informuje o stanie zailania. Zielone: miernik jest włączony Przyciemnione: miernik jest wyłączony 5. Lampka baterii Światło czerwone oznacza, że miernik jest w trakcie ładowania Światło zielone oznacza, że miernik jest naładowany Lampka migocząca oznacza, że miernik ma awarię akumulatora wewnętrznego, lub że ta bateria jest źle połączona z miernikiem 6. Lampka blokady Ta lampka zapala się gdy sygnał jest zablokowany 7. Lampka 22k/13V/18V Wskazuje tryb 22k/13V/18V 8. Klawisze numeryczne Pozwalają wprowadzić bezpośrednio ustawienia numeryczne 9. Klawisz EXIT Pozwala wyjść z obecnego menu do poprzedniego 10. Klawisz MENU Pozwala wchodzić i wychodzic z głównego menu 11. Klawisz OK i klawisze kierunkowe Użyj klawiszy kierunkowych aby przeglądać zawartość, klawiszem OK potwierdź wybór 12. Klawisze funkcyjne Są to dwa klawisze F1-F2 F1: zmienia pasek sygnału w menu Wyszukiwanie sygnału F2: aktywowanie funkcji DiSeqC 1.2 w menu Wyszukiwanie sygnału 13. TV/RADIO Wybiera i odtwarza kanał TV/RADIO w trybie odtwarzania 14. Klawisz FIND(szukaj) Udostępnia łatwe menu wyszukiwania satelity pozwalające ustawić i dostosować szybko antenę satelitarną 15. Klawisz AN/DG Aktywuje widmo w menu Wyszukiwanie sygnału 16. Klawisz 0/22K Przycisk szybkiego przełączania wyjścia 22K w menu Wyszukiwanie sygnału 17. Klawisz H/V Przycisk szybkiego przełączania wyjścia 13V/18V w menu Wyszukiwanie sygnału 18. HDMI Gniazdo wyjściowe audio i video do zestawu telewizyjnego wysokiej rozdzielczości 19. Klawisz HW OFF Klawisz resetu odbiornika, przy awariach systemu 20. Port USB Służy do łączenia z urządzeniem USB w celu aktualizaci, a także do backupu listy kanałów 21. Wejście/Wyjście AV Gniazdo wejścia/wyjścia audio i video Wejście AV Audio L+ video Wyjście AV Audio L+ Audio R+ video 22. Port ładowania Łączy się z przewodem ładowarki 23. Latarka Światło latarki 24. Osłona Osłona baterii 25. Pomoc

6 Pomoc do obsługi B. OBSŁUGA SKRÓTÓW KLAWISZOWYCH 1) FIND( szukaj) Klawisz szybkiego uruchamiania menu ustawień S/S2 2) AN/DG Klawisz szybkiego uruchamiania informacji o widmie 3) H/V Przycisk szybkiego przełączania wyjścia 13V/18V w menu ustawień DVB- S/S2 4) 0/22K Klawisz szybkiego przełączania Wejścia/Wyjścia AV na podczas wyświetlania kanału. Przycisk szybkiego przełączania wyjścia 22K w menu ustawień DVB-S/S2 5) Naciśnij klawisz AV Przełącza Wyjście AV/Wejście AV 6) T/R W rybie odtwarzania naciśnij klawisz TV/RADIO aby zamienić 7) F1 Naciśnij F1 aby sprawdzić informacje o sygnale podczas nadawania programu NA ekranie wyświetli się pasek poziomu, BER i C/N. Wciśnij F1 ponownie a na ekranie pojawi się wartość Poziomu i C/N 8) F2 Podczas wyświetlania kanału wciśnij klawisz F2, pojawi się następujący obraz Wybierz satelitę, następnie wyświetlą się informacje o tym satelicie Wybierz dzwięk, naciśnij klawisz Lewy/Prawy aby wybrać dzwięk Wybierz wskaźnik baterii naciskając klawisz Lewy/Prawy aby wyświetlić informacje o baterii w prawym górnym rogu ekranu Wybierz Uśpienie wciskając klawisz Lewy/Prawy aby ustawić czas Uśpienia

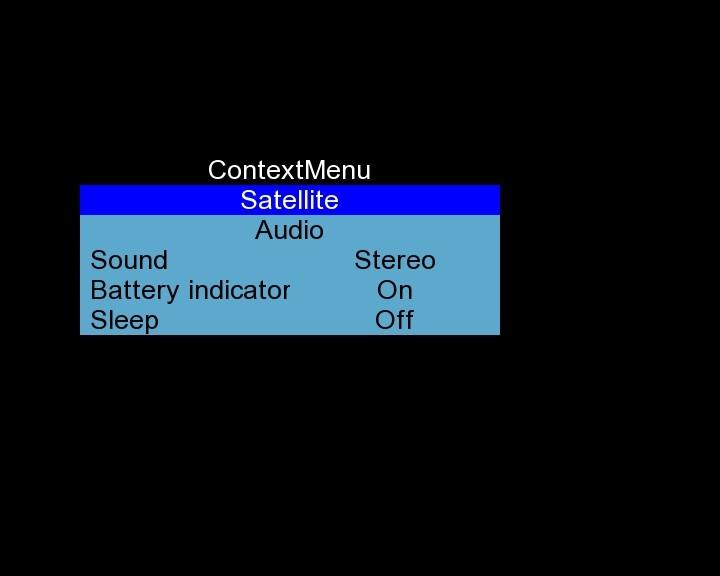

7 9) Głośność Klawiszem Lewy/Prawy dostosuj głośność 10) Zrzut ekranu Dzięki funkcji zrzut ekranu można przechowywać na urządzeniu wyświetlane wartości pomiarowe jako pliki obrazu. Aby zapisać obrazy, dysk USB musi być podłączony do urządzenia. Aby zapisać bierzące wyświetlenie jako obraz należy wcisnąć dwa razy krótko i sukcesywnie ON/OFF. Obraz zostanie zapisany jako plik JPG na dysku USB. 11) Latarka Kliknij raz klawisz zasilania na włączenie latarki. Kliknij ponownie klawisz zasilania aby latarkę wyłączyć. C. WŁĄCZANIE/WYŁĄCZANIE SPRZĘTU Ten miernik przeznaczony jest do używania jako przenośne urządzenie i nie wymaga żadnej wcześniejszej instalacji. Włączanie wciśnij przez ok. sekundę klawisz czerwony gdy zapali się zielony wskaźnik (POW), od razu zwolnij klawisz który wróci do swojej pozycji spoczynkowej pojawi się obraz rozruchowy po załadowaniu systemu pojawi się menu główne Wyłączanie wciśnij czerwony klawisz przez kilka sekund gdy ekran i zielony wskaźnik zaczną gasnąć, zwolnij przycisk aby powrócił do pozycji spoczynkowej RESET Wciśnij klawisz HW, znajdujący sie na górze urządzenia, urządzenie automatycznie wyłączy się. Używać tylko w przypadku awarii systemu. D. OBSŁUGA MENU Naciśnij klawisz Menu na klawiaturze aby wyświetlić Menu główne. Menu składa się z 12 opcji wyświetlonych na dwóch stronach, tak jak poniżej

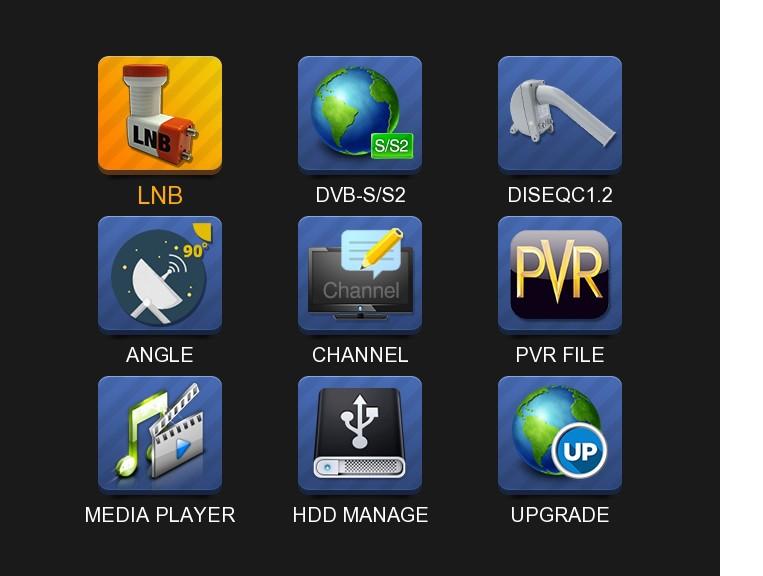

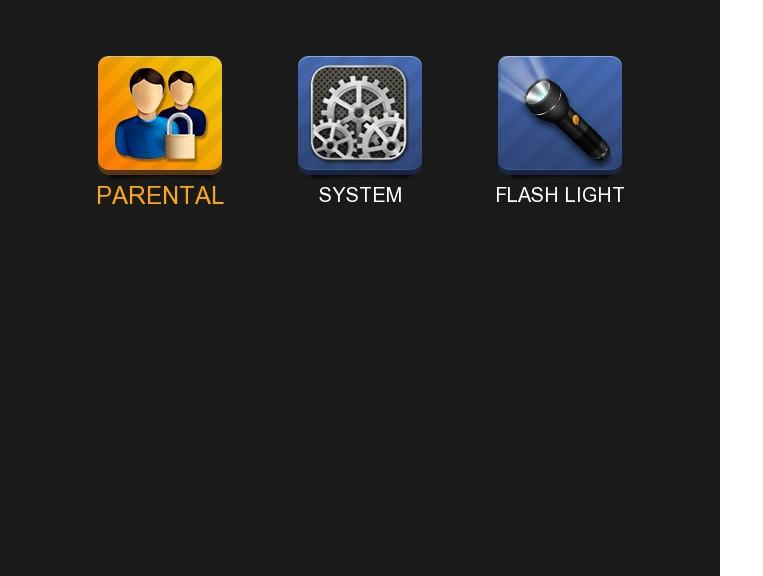

8 Użyj klawiszy kierunkowych aby poruszać się w menu na wszystkie kierunki, natomiast klawiszem OK potwierdzasz wybór. Aby opuścić menu w każdej chwili wystarczy kliknąć przycisk EXIT. 1. Konfiguracja LNB Kliknij klawisz OK na opcji LNB, wtedy pojawi się następujące okno 1) LNB: użyj klawisza Lewy/Prawy aby wybrać LNB 2) Częstotliwość LO: wprowadź odpowiednią częstotliwość LNB odpowiednią dla twojego LNB za pomocą klawiszy numerycznych 3) Napięcie LNB: użyj klawisza Lewy/Prawy aby wybrać zasilanie anteny

9 4) LNB anteny: użyj klawisza Lewy/Prawy aby wybrać typ anteny, Stały lub Przenośny 5) Przełącznik DiSEqC: użyj klawisza Lewy/Prawy aby wybrać typ DiSEqC 6) Moc wejściowa DiSEqC: użyj klawisza Lewy/Prawy wybierając numer portu aby uzyskać sygnał RF z LNB, który jest podłączony do przełącznika DiSEqC. Zasięg 1~4. 7) Powtórzenia DiSEqC: numer powtórzeń dla poleceń DiSEqC 8) Przełącznik 22KHz: użyj Lewy/Prawy aby przełączyć 22KHz 2. Wyszukiwanie Sygnału Wciśnij OK na DVB-S/S2, wtedy pojawi się następujące okienko 1) Satelita: wciśnij klawisz OK aby wyświetlić listę satelit. Wybierz satelite którego chcesz sprawdzić używając klawisza Lewy/Prawy. Możesz także użyć klawiszy Góra/dół aby wybrać satelitę. Klawiszem OK potwierdzasz swój wybór.

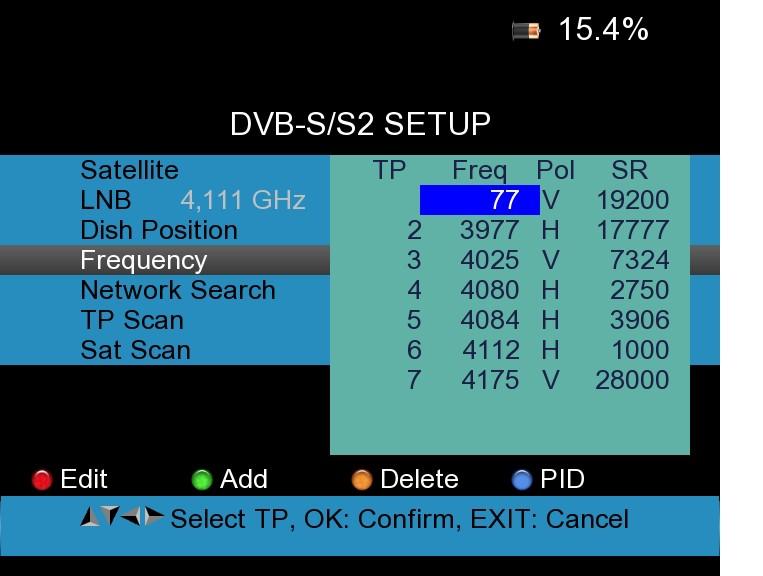

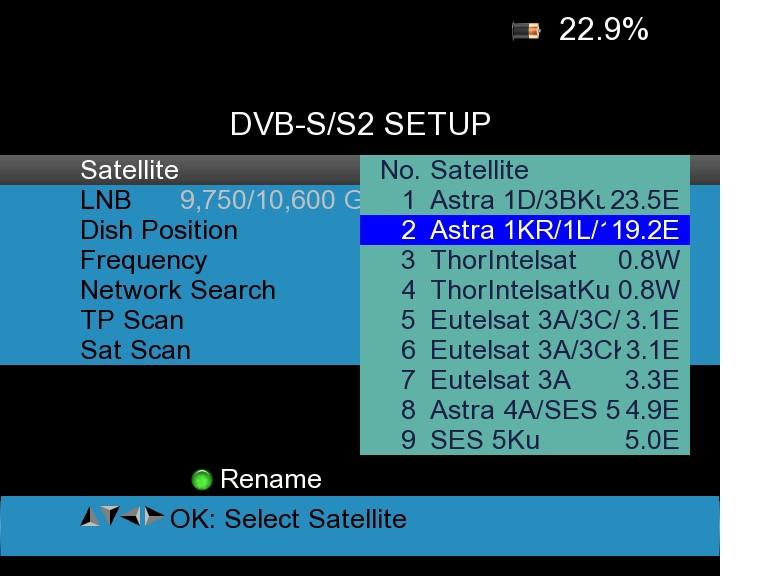

10 2) LNB: użyj klawisza Lewy/Prawy aby wybrać odpowiedni typ LNB, zgodny z tym fizyvznie posiadanym. Wcisnij klawisz OK aby ustawić konfigurację LNB. 3) Częstotliwość: klawiszem OK wyświetl listę częstotliwości. Wybierz szukaną częstotliwość używając klawisza Lewy/Prawy lub Góra/Dół. Przyciskiem OK potwierdzasz swój wybór. Możesz bardzo łatwo usuwać, dodawać, PID oraz edytować przechowywaną częstotliwość, tak jak pokazuje to poniższy obrazek Edytuj: wciśnij klawisz Czerwony(0/22K) aby edytować częstotliwość za pomocą klawiszy numerycznych. Użyj klawiszy Góra/Dół aby wybrać "Pol", następnie kliknij OK aby potwierdzić operację i zapisac wynik. Dodaj: kliknij klawisz Zielony(H/V) aby dodać częstotliwość za pomocą klawiszy numerycznych. Klawiszami Góra/dół wybierz "Pol". Wciśnij OK aby potwierdzić operację i zapisać rezultaty.

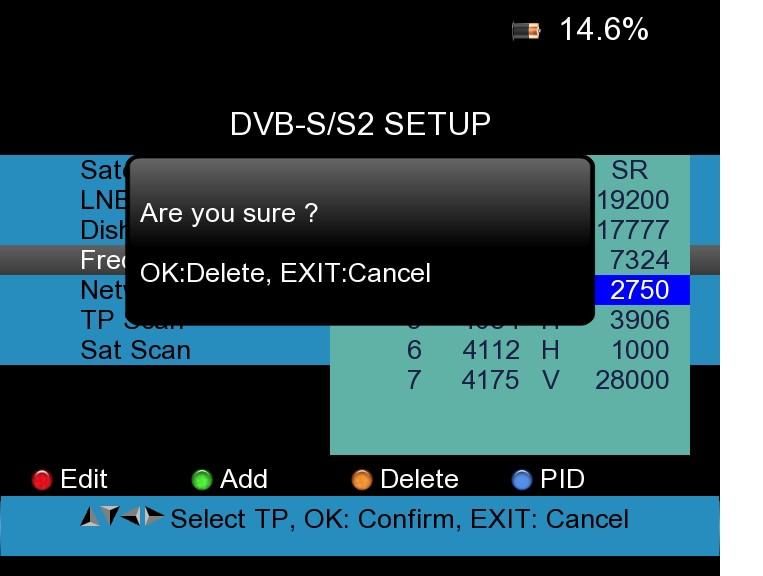

11 Usuń: klawiszami Lewy/Prawy lub Góra/Dół wybierz opcję Usuwania. Wciśnij Żółty(AN/DG) aby ustawić status usuwania. Pojawi się wtedy wiadomość do potwierdzenia, proszę <OK> aby usunąć lub <EXIT> aby anulować operację i zapisać wynik. PID: wciśnij klawisz Niebieski(find) aby wyświetlić informacje o PIDach dla danej częstotliwości. 4) Szukanie sieci: użyj klawisza Lewy/Prawy aby wybrać ON/OFF 5) Skanowanie TP: skanuj transpondery jeden po drugim. Wciśnij klawisz OK aby rozpocząć skanowanie kanału.

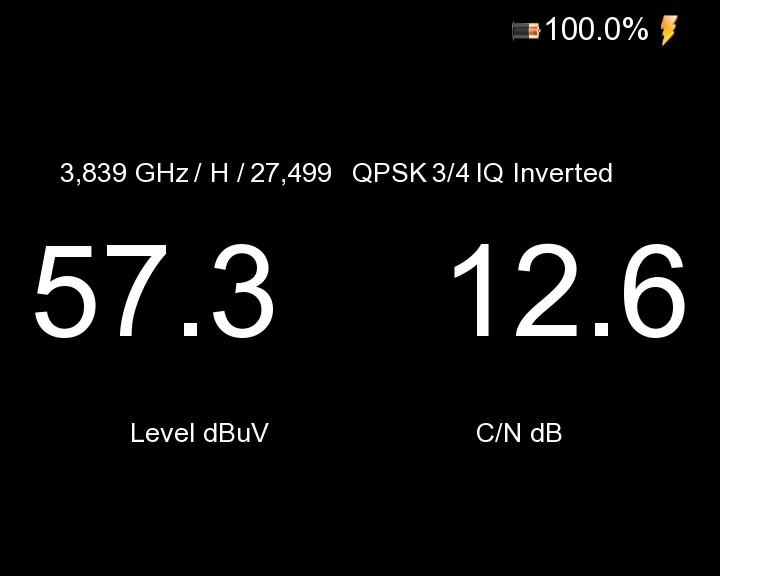

12 6) Skanowanie satelity: skanuj wszystkie transpondery na jednym satelicie ( te transpondery zostały ustawione) UWAGA: w trakcie wyszukiwania sygnału można zobaczyć wskaźnik poziomu i jakości sygnału, w tym samym czasie zapali się lampka Blokady wraz z informacją dźwiękową. DiSEqC wskaże który port jest podłączony do przełącznika DiSEqC ) Informacje o sygnale - wcisnij F1 aby wyświelić informacje o sygnale. Możesz zobaczyć wskaźnik Poziomu i C/N, użyj klawisza Lewy/Prawy aby zmienić głośność, klawisza T/R aby wyciszyć wciśnij ponownie F1 a wyświetli sie wartość Poziomu i C/N wciśnij F2 aby wyświetlić informacje o widmie

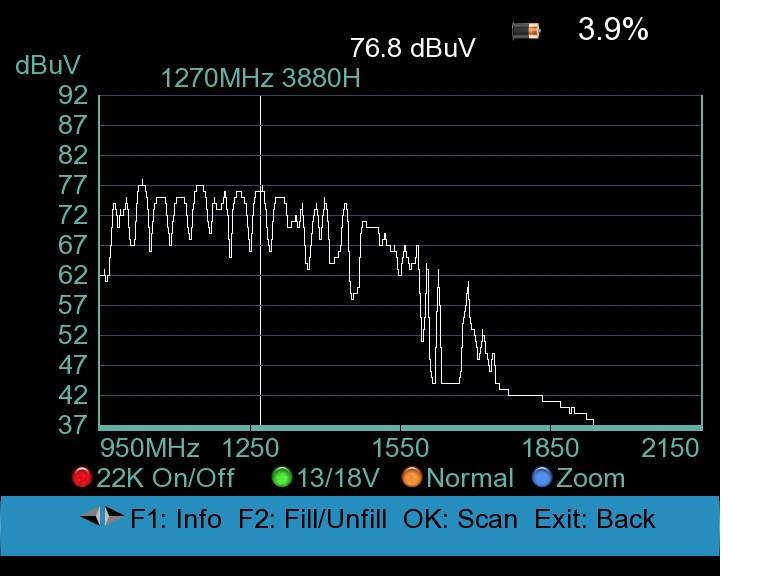

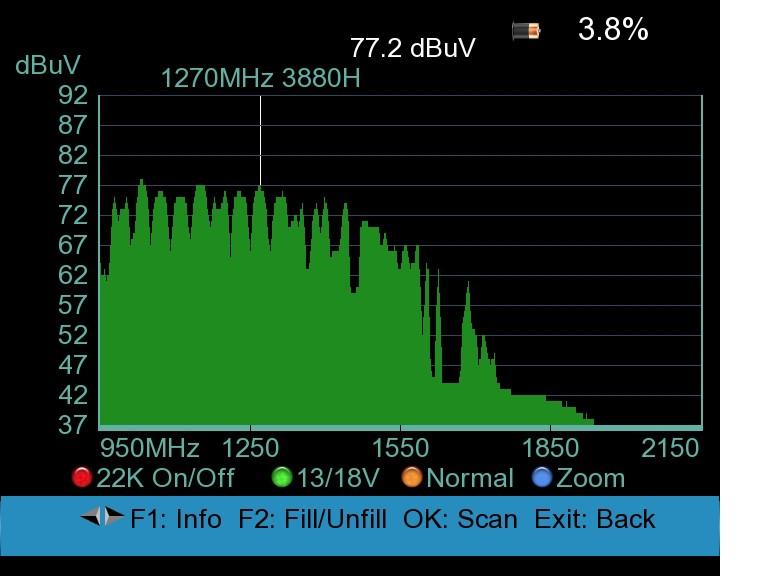

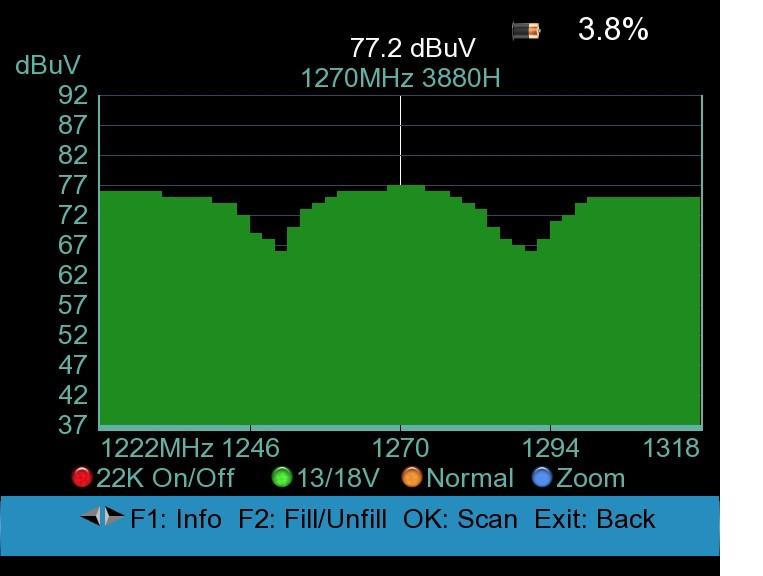

13 1) 2) 3) 4) wciśnij klawisz Czerwony(0/22K) aby włączyć/wyłączyć kontrolę 22KHz wciśnij klawisz Zielony(13V/18V) aby przełączyć pomiędzy 13V i 18V wciśnij klawisz Lewy/Prawy aby przesuwać częstotliwością wciśnij klawisz Żółty(AN/DG) aby wyświetlić następujące zdjęcie Możesz zmieniać parametry takie jak początek i koniec częstotliwości, używając do tego klawiszy numerycznych. 5) wciśnij klawisz Niebieski(find) aby zwiększyć/zmniejszyć zoom częstotliwości tak jak na poniższym zdjęciu

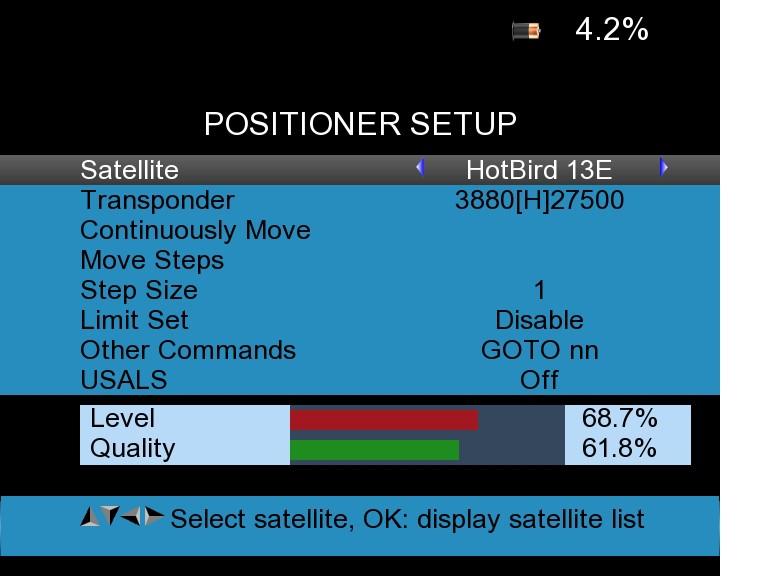

14 6) wciśnij klawisz F1 aby wyświetlić informacje na temat sygnału 7) wciśnij klawisz F2 aby wypełnić lub wyczyścic wyświetlane widmo 3. USTAWIENIA POZYCJONERA Wciśnij klawisz OK na DiSEqC 1.2, a pojawi się następujące okienko

15 Satelita: Aby wybrać satelitę wciśnij klawisz Lewy/Prawy lub sam klawisz OK Transponder: Użyj klawisza Lewy/Prawy aby wybrać transponder. Wciśnij klawisz OK aby wyświetlic listę transponderów Ruch ciągły Za pomocą klawisza Lewy/Prawy poruszasz pozycjonerem, a klawiszem OK potwierdzasz obecną pozycję. Ruch krokowy Klawiszem Lewy/Prawy poruszasz pozycjonerem krok po kroku, klawiszem OK zatwierdzasz obecna pozycje. Rozmiar króków Użyj klawisza Lewy/Prawy aby ustawić rozmiar jednego kroku. Ustawienia limitu Użyj klawisza Lewy/Prawy aby wybrać limit Wschód/Zachód lub aby wyłączyc limit. Inne polecenia Wciśnij Lewy/Prawy aby wybrać polecenie oraz OK aby wykonać polecenie. USALS Użyj klawisza Lewy/Prawy aby wybrać ON/OF a wcisnij OK aby ustawić pozycję użytkownika. 4. OBLICZANIE KĄTA Wciśnij OK wybierając Obliczanie Kąta, wtedy pojawi sie następujące okno 1) Satelita: aby wybrac satelitę użyj klawiszy Lewy/Prawy lub klawisza OK 2) Długość geograficzna satelity: użyj klawiszy numerycznych aby wprowadzic pozycje satelity. 3) Wschód/Zachód: za pomocą klawiszy Lewy/Prawy wybierz czy pozycja satelity jest Wscjód czy Zachód. 4) Szerokość geograficzna użytkownika: użyj klawiszy numerycznych aby wprowadzić swoją szerokość geograficzną. 5) Północ/Południe: wskaż czy szerokośc jest północna czy południowa.

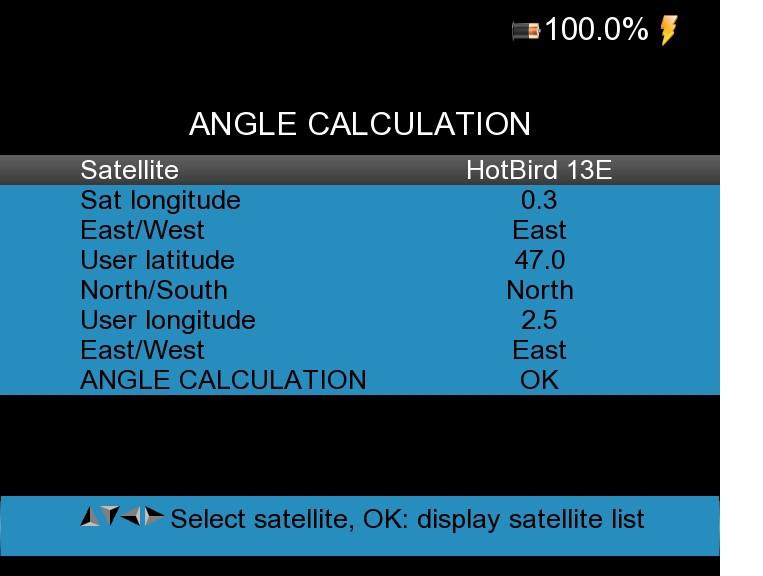

16 6) Długość geograficzna uzytkownika: użyj klawiszy numerycznych aby wprowadzić swoją długość geograficzną. 7) Wschód/Zachód: wskaż czy długość jest wschodnia czy zachodnia. 8) OBLICZANIE KĄTA: wciśnij klawisz OK aby obliczyć azymut i podniesienie anteny. 5. EDYCJA LISTY KANAŁÓW Występują dwa typy programów, tycza się TV oraz RADIA. Obsługa listy i przewodnika dla obu wygląda tak samo. Obsługa TV niech będzie przykładem. Wciśnij klawisz Menu aby wyświetlić Główne Menu, wybierz Kanał i kliknij OK. Jeśli na urządzeniu są zapisane jakieś programy, uzytkownik ujży liste TV jak poniżej Użyj klawisz TV/RADIO aby przełączać sprawnie między TV i Radiem. Możesz zarządzać przechowywanymi kanałami Radia i Tv, możesz je łatwo usuwać, sortować lub edytować. 1) Sortowanie: wcisnij klawisz Czerwony(0/22K) aby wybrać sposób sortowania, wyświetli sie wtedy nastepujące okienko

17 Nazwa: możesz zmienić swoją liste kanałów poprzez alfabetyczne sortowanie od A do Z i od Z do A uzywając do tego klawisza Czerwonego(0/22K). Tablica: możesz zmienić swoją listę kanałów do typu sortowania wciskając klawisz Zielony(H/V). Satelita: możesz posortowac swoja liste kanałów w porządku satelitarnym używając do tego klawisza Żółtego(AN/DG). Ręcznie: wybierz kanał który chcesz posortować, naciskając klawisz Niebieski(FIND) pojawi się następujące obraz. Użyj klawiszy numerycznych a następnie potwierdź OK aby przenieść kanał na wytyczoną pozycję. 2) Ulubione (FAV): wcisnij klawisz Zielony(H/V) aby stworzyć listę swoich ulubionych kanałów, wyświetli sie obraz jak poniżej

18 Przesuń kursor na twój ulubiony kanał, i kliknij klawisz Czerwony/Zielony/Żółty/Niebieski aby potwierdzić swój wybór, lub też wciśnij te klawisze ponownie aby anulować. 3) Edycja: aby edytować uzyj klawisza Żółtego(AN/DG) Blokada: za pomocą klawiszy Góra/Dół oraz Czerwonego, wybierz kanały które masz zamiar zablokować. Wprowadź kod PIN aby zablokować kanały, nastepujący obraz sie wyświetli. Gdy będziesz chciał odblokowac kanały które sa już zablokowane, wcisnij klawisz Czerwony oraz wprowadź PIN ponownie aby odblokowac kanały.

19 Pominąć lub cofnąć pominięcie: wybierz kanały które chcesz pominąć poprzez klawisze Góra/Dół lub Zielony. Jeśli chcesz anulować pominięcie na kanale który juz został oznaczony do pominięcia, wybierz ten kanał i wciśnij ponownie klawisz Zielony aby cofnąć proces. Tak jak pokazuje obrazek poniżej Zmień nazwę: za pomocą klawiszy Góra/Dół lub Żółtego wybierz kanały którym chcesz zmienić nazwę. Po wcisnięciu Żółtego klawisza pojawi sie klawiatura, tak jak poniżej. Zmień nazwę wybranego kanału i zapisz nowa nazwę potwierdzając to klawiszem OK.

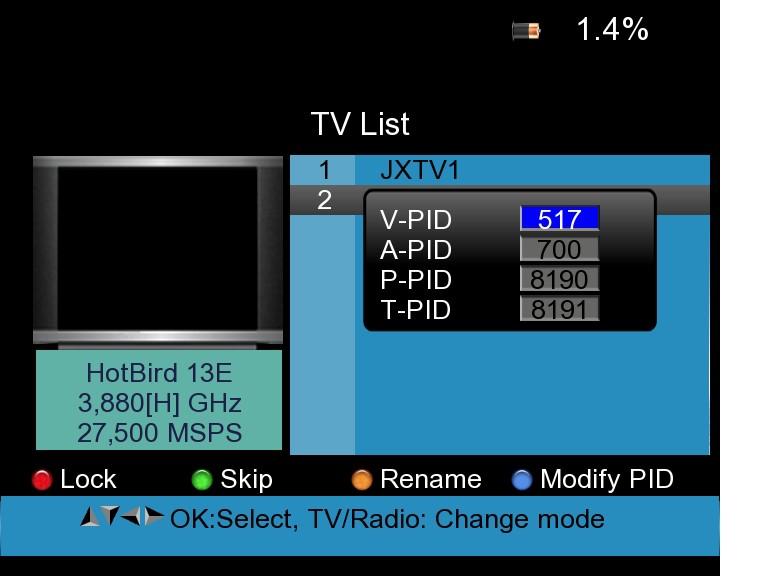

20 Zmiana PIDów: za pomoca klawisza Niebieskiego oraz Góra/Dół wybierz kanały które masz zamiar zmienić, jak na obrazku poniżej. Masz do wyboru 4 rodzaje PIDów do zmiany: V-PID, A-PID, P-PID oraz T-PID. 4) Usuwanie: wciśnij klawisz Niebieski(FIND) aby usunąć kanały z bazy danych na stałe. Aby je odzyskać uzytkownik musi ponownie przeskanować urządzenie. Użyj klawisza Góra/Dół aby wybrac kanał. Zlokalizuj kanał który zamierzasz usunąć i wciśnij klawisz Czerwony(0/22K), kanał zostanie wtedy oznaczony symbolem X Powtórz krok drugi dla kolejnych wybranych kanałów Aby usunąć wszystkie kanały nalezy wcisnąc klawisz Zielony(H/V), a wyświetli sie nastepujący obrazek

21 Aby potwierdzić usunięcie wcisnij klawisz OK, lub klawisz EXIT aby anulowac proces. 6. Edycja plików PVR Urządzenie może być używane jako PVR ( Cyfrowa Nagrywarka Video), warunkiem jest jednak podłączenie do wejścia USB zewnętrznego dysku twardego lub innego nośnika pamięci. W trakcie nagrywania możecie sie cieszyć oglądaniem innego kanału pod warunkiem, że jest na tym samym transponderze lub z innego satelity. Podczas oglądania kanału wcisnij klawisz Czerwony(0/22K) wyświetli sie nastepujący obrazek. Możesz nagrywac program naciskając klawisz OK ręcznie. Wciskając klawisz Zielony(H/V) można sprawdzic czas trwania. Klikając ponownie klawisz OK przerwiesz nagrywanie. Ponadto można zmienić domyślny czas nagrywania naciskając Lewy/Prawy na nastepującym obrazku.

22 Po wykonaniu nagrania, wybierz w Menu głównym Plik PVR i wciśnij OK. Wyświetli się następujące okienko. 1) Sortuj: wciśnij klawisz Zielony(H/V) aby wybrać sposób sortowania, możesz sortować swój plik PVR po czasie nagrania, czasie trwania, rozmiarze oraz nazwie poprzez klawisze Zielony/Żółty,Czerwony/Niebieski. Pojawi się następujące okienko 2) Zmiana nazwy: wciśnij klawisz Żółty(AN/DG) aby zmienić nazwę pliku. Wyświetli się klawiatura tak jak na obrazku. Zmień nazwę wybranego pliku i zapisz nową nazwę klawiszem OK.

23 3) usuwanie: aby usunąć plik wciśnij klawisz Niebieski(FIND), obiekt zostanie oznaczony znaczkiem X, potwierdzenie usunięcia można zrobić wciskając EXIT a następnie OK. 7. MEDIA PLAYER W Menu głównym wybierz Media Player i wciśnij OK. Pojawi się następujący obrazek. Wciśnij klawisz OK aby wyświetlić na ekranie obraz lub video 8. ZARZĄDZANIE ZEWNĘTRZNYM DYSKIEM TWARDYM W Głównym menu wybierz Zarządzanie HDD i kliknij OK. Pojawi się następujące okienko.

24 1) Kliknij Czerwony(0/22K) aby odmontować zewnętrzny dysk twardy. 2) Kliknij Zielony(H/V) żeby zamontować zewnętrzny dysk twardy ponownie. 3) Kliknij Żółty(AN/DG) żeby sformatować zewnętrzny dysk twardy. Pojawi się komunikat ostrzegawczy, tak jak poniżej. 4) Po odmontowaniu zewnetrznego dysku twardego, należy ponownie kliknąć klawisz Żółty aby go sformatować. 5) Aby wyświetlić informacje szczegółowe na temat dysku twardego, kliknij klawisz Niebieski(FIND). Tak jak poniżej

25 9. AKTUALIZACJA DANYCH To urządzenie automatycznie aktualizuje oprogramowanie poprzez port USB. 1) Kliknij klawisz ON/OFF, wyłączając urządzenie, następnie włóż urządzenie USB. 2) Kliknij ponownie klawisz ON/OFF włączając urządzenie, oprogramowanie zostanie automatycznie wykryte przez urządzenie. 3) W momencie zapalenia się lampki Blokada, oznacza to że oprogramowanie właśnie się aktualizuje. 4) Gdy lampka zacznie świecić stale, to znaczy że aktualizacja dobiegła końca. 5) Wcisnij klawisz ON/OFF aby wyłączyć urządzenie, następnie odłącz nośnik USB. Aktualizacje zakończono. Możesz także wybrać opcję Aktualizacja w Menu głównym potwierdzając klawiszem OK. Pojawi sie wtedy obrazek 1) Kliknij klawisz Niebieski(FIND) aby utworzyć kopie zapasowe informacji o satelitach, liście satelit, danych kanałów, itd.

26 2) Kliknij klawisz Czerwony(0/22K) aby wyświetlić firmware na dysku twardym, i kliknij OK aby zaktualizować firmware. 3) Wcisnij przycisk Zielony(H/V) aby wyświetlić dane kanału na dysku twardym i kliknij OK żeby zaktualizować dane kanału. 4) Za pomoca klawisza Żółtego(AN/DG) możesz wyświetlić wszystkie dane, włączając w to firmware oraz dane kanałów. 10.OCHRONA RODZICIELSKA Wybierz w Głównym menu Ochrona i kliknij OK, wtedy wyświetli sie nastepujący obrazek. Aby używać funkcji Ochrona rodzicielska, zostaniesz poproszony o wprowadzenie twojego kodu dostepu PIN. Wszystkie funkcje ochrony rodzicielskiej działają według koncepcji zamka z kodem PIN jako kluczem wejściowym. Domyśny PIN to Ochrona Rodzicielska: wybierz tryb Zablokuj/Odblokuj klikając klawisz Lewy/Prawy. Stary PIN: wprowadź stary czterocyfrowy kod PIN używając klawiszy numerycznych. Nowy kod PIN: wprowadź nowy czterocyfrowy kod PIN używając klawiszy numerycznych. Zweryfikuj kod PIN: wprowadź ponownie ten sam nowy czterocyfrowy kod PIN aby zweryfikować nowy PIN. 11.USTAWIENIA SYSTEMU W opcji System kliknij OK a pojawi sie okienko

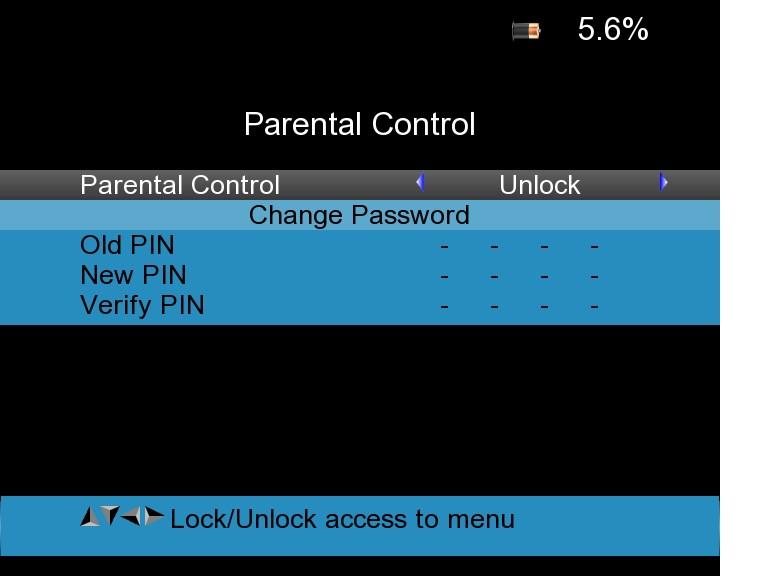

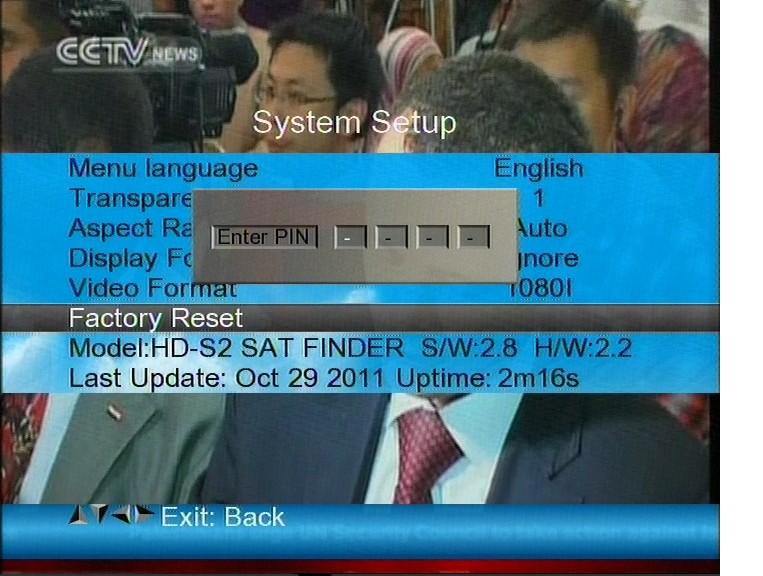

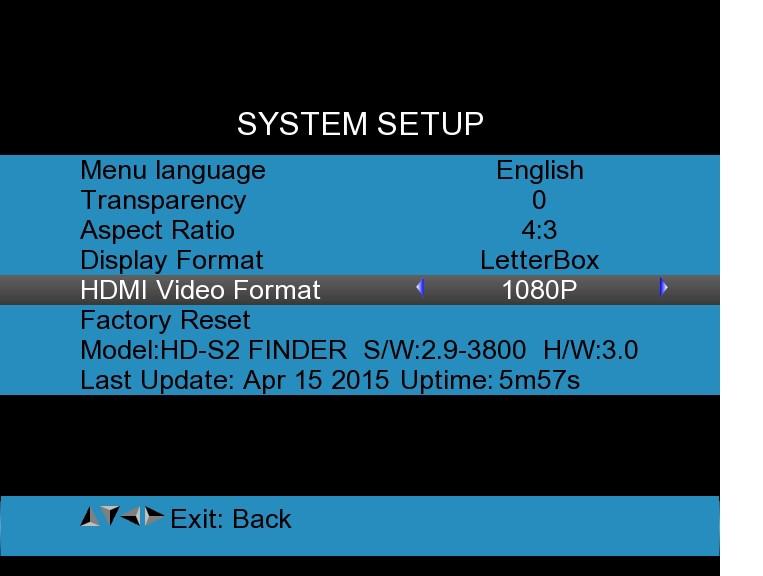

27 1) Menu językowe: użyj klawisza Lewy/Prawy aby wybrać język przeznaczony dla menu. 2) Przejrzystość: użyj klawisza Lewy/Prawy aby dostosować Przejrzystość OSD dla wszystkich menu tego urządzenia. 3) Proporcje obrazu: wciśnij klawisz Lewy/Prawy aby wybrać 4:3, 16:9 ( szeroki ekran), oraz auto. 4) Format wyświetlania: w przypadku wybrania wyświetlania proporcji obrazu 4:3, wówczas również preferowana konwersja proporcji obrazu dla programów nadawanych w formacie 16:9 może być wybrana. Są trzy opcje: - Pan & Scan: odbiornik interpretuje ustawienia pan& scan zakodowane w programie i przycina sygnał wejściowy 16:9 do wyświetlania 4:3. - Letterbox: w tym trybie oryginalne proporcje obrazu 16:9 sygnału wejściowego video są zachowane, występują tam pionowe czarne słupki na górze i na dole ekranu. - Ignoruj: użyj tego ustawienia jeśli twój odbiornik TV obsługuje konwersję formatu obrazu. 5) Format video: proszę wybrać z dostępnych rozdzielczości: 1080p/1080i, 720p oraz 576p. 6) Przywrócenie ustawień fabrycznych: wybierz Przywranaie ustawień fabrycznych i wciśnij przycisk OK aby rozpocząć reset. Pojawi się okienko dialogowe na ekranie, domyślne hasło to Gdy wprowadzono poprawne hasło, urządzenie automatycznie sie zresetuje. Wszystkie paramtry zostaną zresetowane do fabrycznych. 12.LATARKA Wciśnij klawisz OK na opcji Latarka żeby ją włączyć lub wyłączyć. 13.SPECYFIKACJA TECHNICZNA Możliwości systemu W pełni zgodny z DVB Tak Wejście LNB/Głowica Złącze Typ F Zasięg częstotliwości 950MHz- 2150MHz Poziom sygnału -65dBm~~25dBm Zasilanie LNB 13/18V, max 400mA Przełącznik LNB 22KHZ DiSEqC Wersja 1.0 i 1.1

28 Demodulator Front End S: QPSK S2: QPSK, 8PSK Zasoby systemu Dekoder video Symbol Rate 2Mbps~~45Mbps Możliwość SCPC i MCPC Tak Inwersja spektralna Auto konwersja Procesor 450MHz SDRAM 256Mb FLASH 16Mb MPEG 2 MPEG-2MP@ML, MPEG2MP@HL MPEG 4 MPEG-4AVC/H264HP@L4 Szybkość danych Do 15 Mb/s Rozdzielczość HDMI 1080p,1080i,720p.576p,576i Kodek audio MPEG 1.2MP 3.DD/DD+,AAC/AAC+WMA9/WMA9pro Szeregowy interfejs danych Złącze Typ USB Zasilacz Bateria Li-oN 2600 mah Napięcie zasilania Ładowarka V Cyfrowe wejście głowicy Typ F Złącza na panelu Uwagi i środki ostrożności na temat baterii znajdującej sie w mierniku: W urządzeniu używasz baterii litowo- jonowych lub niklowo- wodorkowych, więc zaleca się nie pracowac na urzadzeniu w warunkach wyskokich temperatur i wysokiego ciśnienia. Jeśli wystąpią powyższe sytuacje, może się pojawić nieprawidłowa reakcja chemiczna, która doprowadzi do przegrzania baterii, zapalenia lub eksplozji. (1) Nie należy baterii podgrzewać, podpalać i wrzucać do ognia (2) Nie należy przekłuwać baterii gwoździem lub innym ostrym przedmiotem, uderzać młotkiem lub deptać (3) Nie należy zanurzać baterii w wodzie lub łączyć plusa i minusa z metalowymi obiektami jak naszyjniki, szpilki do włosów, itd. Uwaga: Akumulator ma zastosowanie tylko do ładowarki którą dołączono lub wyznaczono przez producenta tego urządzenia. Pierwsze ładowanie powinno trwać minimum 5 godzin, ale zarazem nie powinno trwać dłużej niż 12 godzin. Bateria powinna byż przechowywana w temperaturze od 0 do 40 stopni. W przypadku nie używania miernika przez jakiś czas, należy naładować baterię choć raz na dwa tygodnie aby uniknąć nadmiernego rozładowania. Bateria jest wtedy do wyrzucenia. Obsługa: Niewłaściwe ustawienie nowej baterii może prowadzić do wybuchu baterii. Zaleca się używanie tylko baterii dostarczonej przez producenta, w przypadku konieczności zmiany na nową. Proszę nie umieszczać baterii w ogniu oraz nie wyrzucać jej z innymi odpadami. Prosimy o skontaktowanie się z najbliższą placówką zarządzania odpadami w celu uzyskania informacji o utylizacji baterii.

29 Informacja dla użytkowników sprzętu elektronicznego domowego użytku w Unii Europejskiej na temat utylizacji Zużyty sprzęt elektryczny i elektroniczny musi byd usuwany oddzielnie, zgodnie z odpowiednimi przepisami o odzysku zużytego sprzętu elektrycznego i elektronicznego. Odpowiednie przepisy unijne przewidują, że każdy użytkownik sprzętu domowego może zwrócid zużyty sprzęt elektroniczny i elektryczny do specjalnych punktów zbiórki bez ponoszenia żadnych opłat *. Zużyty sprzęt można również zwrócid w każdym punkcie sprzedaży detalicznej przy zakupie podobnego produktu. Jeśli twój sprzęt elektryczny lub elektroniczny wyposażony jest w baterie lub akumulatory, należy je usuwad osobno zgodnie z lokalnymi przepisami. Przez prawidłowe pozbywanie się tego produktu pomagasz zapewniad stworzyd prawidłowy system utylizacji, odzysku i recyclingu tych niebezpiecznych dla ludzi i środowiska odpadów. Informacje dla użytkowników biznesowych - firm W Unii Europejskiej Jeśli produkt ten jest przeznaczony do celów handlowych-biznesowych i chcesz go usunąd: Skontaktuj się z fi rmą LINBOX DIGITAL EUROPE aby uzyskad informację jak należy zwrócid produkty. Produkty o małych rozmiarach i niewielkiej ilości można oddad w lokalnych punktach zbiórki odpadów elektrycznych i elektronicznych, Pozostałe kraje poza Unią Europejską Jeśli chcesz usunąd ten produkt należy skontaktowad się z lokalnymi władzami celem uzyskania informacji o prawidłowej metodzie usunięcia produktu. DEKLARACJA ZGODNOŚCI Producent niniejszym deklaruje zgodność urządzenia z poniższymi dyrektywami i standardami: Dyrektywa niskonapięciowa LVD 2006/95/EG EN EN Dyrektywa EMC 2004/108/EG EN :2001 EN EN :2000 EN :1995+A1:2001 EN MODEL HW 7186S Środki ostrożności i zakazy dla baterii miernika satelitarnego: Używasz baterii litowo-jonowej, lub baterii hybrydowej metalowo-niklowej, więc nie używaj jej w środowisku wysokiej temperatury lub ciśnienia. Jesli wymienione czynniki jednak wystąpią, może wystąpić niespodziewana reakcja chemiczna, która doprowadzi do przegrzania baterii, może wydobywać się dym a bateria może się zapalić lub wybuchnąć. Zabrania się: 1) podpalać i wrzucać do ognia, lub podgrzewać 2) przekłuwać baterię paznokciem lub innym otrym obiektem, uderzać młotkiem lub też nadapnąć

30 na nią 3) zanurzać baterię w wodzie, podłączyć dodatnie i ujemne bieguny z metalowymi obiektami tj. naszyjniki, spinki do włosów, itd. Informacja: Bateria ma zastosowanie tylko do ładowarki, którą dostarczył i wyznaczył producent urządzenia.pierwsze ładowanie baterii powinno trwać minimalnie 5 godzin, nie powinno jednak przekroczyć 12 godzin. Bateria powinna przechowywana być w temperaturze od 0 do 40 stopni Celsjusza. W przypadku długotrwałego nie używania baterii, zaleca się naładowanie baterii przynajmniej raz na pół mieiąca, tak aby uniknąć nadmiernego rozładowania. Bateria jet wtedy bezużyteczna. Obsługa: Niewłaściwe ustawienie nowej baterii, może doprowadzić do jej wybuchu. Proszę używać wyłącznie baterii dostarczonej przez producenta, jeśli chcesz wymienić ją na nową. Zaleca się nie wrzucać baterii do ognia i wyrzucać jej ze śmieciami. Proszę się skontaktować z instytutem administrowania odpadami, w celu dostania się do najbliższej stacji zbiórki baterii.
