CMS 501. Właściwości. Zastosowania UL-1480, UL-2043

Transkrypt

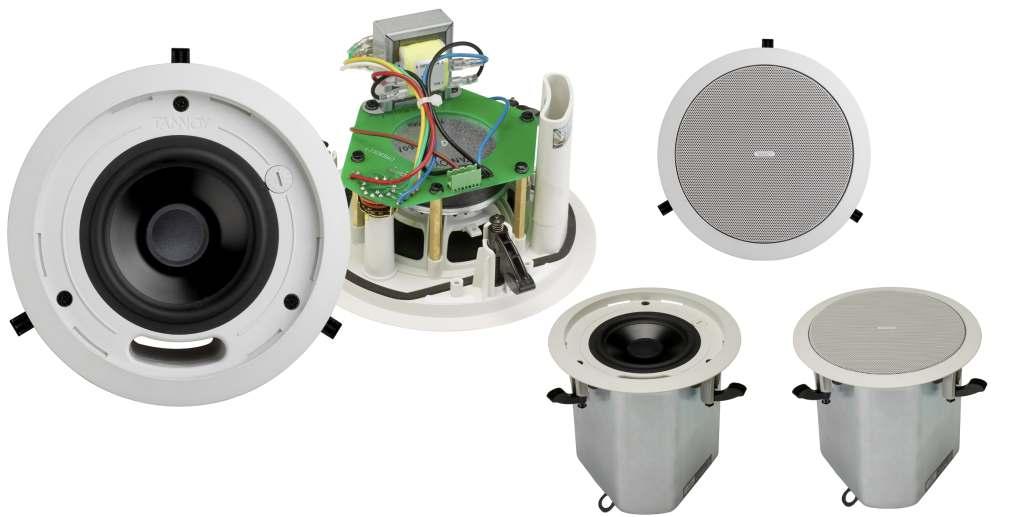

1 UL-1480, UL-2043 Charakterystyka produktu Tannoy CMS 501 to szerokopasmowy, dużej mocy i wysokiej sprawności sufitowy system nagłośnieniowy. Wykorzystano w nim przetwornik o średnicy 130 mm (5,00") zamontowany na przedniej przegrodzie formowanej wtryskowo z kanałem bass-reflex. Jest ona wykonana z ABS-u UL94V-0 odpornego na promieniowanie ultrafioletowe i niekorzystne warunki pogodowe i możliwe jest jej malowanie. Konfiguracja punktowego źródła dźwięku sekcji średnio-niskotonowej oraz tweetera przetwornika Tannoy ICT zapewnia kontrolowane rozproszenie fali akustycznej w celu uzyskania optymalnego obszaru pokrycia dźwiękiem. Taka budowa pozwala też uniknąć dużych strat energii w płaszczyźnie pionowej w okolicach częstotliwości podziału zwrotnicy (crossovera), która jest często występującym zjawiskiem w kompaktowych konstrukcjach dwudrożnych. Przetwornik ICT (Inductive Coupling Technology) również eliminuje dwa problemy, które najczęściej występują w systemach nagłośnieniowych, a są powodowane przez przetwornik wysokotonowy oraz crossover. Użycie bezprzewodowego elektromagnetycznego tweetera oznacza, że w systemie nie ma potrzeby użycia crossovera. Przetwornik ICT jest wyjątkowo solidny i efektywny i z tych powodów jest on idealny do użycia w aplikacjach, gdzie stała praca z dużym obciążeniem jest normą. Aluminiowa kopułka odpowiedzialna za wysokie tony ma głęboko tłoczone obrzeże, które znajduje się wewnątrz cewki głosowej elementu niskotonowego i w tym samym polu magnetycznym. Ten brzeg jest jak pojedynczy zwarty obwód, który jest indukowany obecnością wysokich częstotliwości generowanych przez cewkę głosową elementu niskotonowego zasilanego sygnałem pełnopasmowym. Membrana stożkowa zrobiona z polipropylenu wzbogaconego związkami mineralnymi oraz jej resorowanie z kauczuku nitrylowego dodatkowo zwiększają trwałość konstrukcji i zapewniają niezawodność podczas długotrwałego użytkowania. Ta kompaktowa konstrukcja jest specjalnie zaprojektowana do użycia w aplikacjach, w których wymagane jest połączenie najwyższej jakości brzmienia w odniesieniu do systemów nagłośnieniowych przeznaczonych do odtwarzania muzyki oraz głosu oraz zapewniających bezkompromisową niezawodność pracy. Model CMS 501BM jest wyposażony w 30 W transformator sygnału liniowego, który charakteryzuje się bardzo niskim poziomem strat sygnału, a jego działanie jest łatwo konfigurowane do następujących ustawień za pomocą obrotowego przełącznika zamontowanego na przegrodzie przedniej: Systemy 70V: 30W / 15 W / 7,5W / 3,75W / OFF oraz praca przy niskiej impedancji Systemy 100V: 30W / 15W / 7,5W / OFF oraz praca przy niskiej impedancji Dostępne są dwie wersje modelu CMS 501 oraz oddzielnie moduł tylny w celu łatwego zapewnienia podstawowych wymagań, jakie są stawiane w większości instalacji nagłośnieniowych: CMS 501BM (Blind Mount) dostarczany ze zintegrowanym modułem tylnym CMS 501PI (Pre-Install) dostarczany bez modułu tylnego CMS 501PI Back Can (moduł tylny z okablowaniem) do użycia z CMS 501PI. Moduły tylne zrobione z ocynkowanej stali posiadają zintegrowany moduł przyłączeniowy, który jest zagłębiony w obudowie. Odpinane złącze z funkcją blokady posiada zaciski śrubowe, które zapewniają bezpieczne podłączenie przewodów oraz oferują funkcję pętli dla sygnału. Mechanizm zaciskowy ma reduktor naprężeń przeznaczony do użycia z atestowanym okablowaniem do stosowania w komorach rozprężnych oraz przepustami kablowymi. Właściwości Przetwornik ICT o średnicy 130 mm (5,00") zapewniający lepszą wydajność oraz dłuższą żywotność. Duża moc oraz wysoka skuteczność z rozszerzoną charakterystyką częstotliwościową. Szeroka i o stałym kształcie kontrolowana kierunkowa emisja wiązki akustycznej w celu zapewnienia optymalnego obszaru pokrycia dźwiękiem. Niewielkie straty energii w płaszczyźnie pionowej powodowane przez działanie crossovera wynikające z kompaktowej konstrukcji dwudrożnej. Przegroda przednia wykonana z tworzywa ABS UL94V-0 odpornego na promieniowanie ultrafioletowe oraz niekorzystne warunki pogodowe. Opcje konstrukcyjne Blind Mount oraz Pre Install. Nie ma potrzeby użycia zwrotnicy (crossovera). Łatwo dostępny przełącznik odczepów transformatora na przegrodzie przedniej. 60-watowy transformator o niskim poziomie tłumienia sygnału. W zestawie z szynami do paneli oraz pierścieniem C-ring w celu zapewnienia szybkiego i łatwego montażu oraz magazynowania. Pięć lat gwarancji. Zastosowania Wielostrefowe muzyczne instalacje nagłośnieniowe oraz systemy przywoławcze Sale konferencyjne oraz biura Systemy muzyczne w firmach i obiektach użyteczności publicznej Lotniska, centra konferencyjne, hotele Recepcje oraz poczekalnie Obiekty kultu religijnego Sklepy oraz centra handlowe Kawiarnie, bary, restauracje, puby Statki wycieczkowe Sale sądowe i rozpraw

2 DANE TECHNICZNE System CMS 501 Charakterystyka często- (1) tliwościowa (-3 db) Obudowa tylna BM Zakres częstotliwości (-10 db) Obudowa tylna BM Zakres częstotliwości (-10 db) Obudowa tylna PI (1) (1) 85 Hz 22 khz 74 Hz 24 Hz 74 Hz 24 Hz Skuteczność systemu (2) (1 1 m) 89 db (1 W = 2,45 V dla 6 omów) Nominalny kąt pokrycia Kąt pokrycia (1 khz do 6 khz) 90 stopni stożkowy 105 stopni Współczynnik kierunkowości (Q) 5,6 uśredniony 1 khz do 6 khz Wskaźnik kierunkowości (DI) (2) Nominalny maksymalny SPL Uśredniony W szczycie Moc Uśredniona Program W szczycie Zalecana moc wzmacniacza Impedancja nominalna 7,0 uśredniony 1 khz do 6 khz 106 db 112 db 50 W 100 W 200 W omach 6 omów Odczepy transformatora (wybierane przełącznikiem obrotowym na ścianie przedniej) 70V 100V Zniekształcenia Crossover 30W / 15W / 7,5W / 3,75W / OFF & praca przy niskiej impedancji 30W / 15W / 7,5W / OFF & praca przy niskiej impedancji 10% Pełnej mocy 2-ga harmoniczna 3-cia harmoniczna 250 Hz 2,81% 0,14% 1 khz 0,5% 0,25% 10 khz 1,77% 0,04% 1% Pełnej mocy 2-ga harmoniczna 3-cia harmoniczna 250 Hz 0,18% 0,09% 1 khz 0,16% 0,22% 10 khz 0,32% 0,09% 7 khz, sprzężony indukcyjnie (1) Średnia dla podanego pasma. Zmierzona w odległości 1 metra w osi. (2) Nieważony wejściowy sygnał z szumem różowym, wartość zmierzona w odległości 1 metra w komorze bezechowej. (3) Moc ciągła określona na podstawie testu EIA 426B. Pełen zakres pomiarów, dane wydajności oraz dane CLF i Ease Data można pobrać ze strony internetowej Pełna niezależna weryfikacja opublikowanych danych technicznych została przeprowadzona przez NWAA Labs z Kalifornii i może być również pobrana z działu zasobów na stronie internetowej Firma Tannoy stosuje politykę ciągłych badań i udoskonalania produktów. Wprowadzenie nowych materiałów lub technik produkcji sprawia, że przedstawione właściwości mogą pozostać takie same lub ulec poprawie. Firma Tannoy zastrzega prawo do wprowadzenia zmian bez wcześniejszego poinformowania o tym fakcie. Prosimy o sprawdzenie najnowszych danych technicznych w przypadku stosowania produktów w aplikacjach o kluczowym znaczeniu. Przetworniki Niskich częstotliwości Wysokich częstotliwości Parametry fizyczne Obudowa Kopuła tylna Przegroda Siatka warunki pogodowe Bezpieczeństwo Mechanizm mocowania ICT 130 mm (5,00") polipropylen wzbogacony minerałami ICT z aluminiową kopułką stal ocynkowana z portem Reflex zrobiona z ABS-u klasy UL 94V-0 stalowa z powłoką odporną na niekorzystne Pierścień bezpieczeństwa umieszczony z tyłu obudowy do zamocowania linki zabezpieczającej Uchylne dźwignie zabezpieczenia Min / Max zakres mocowania 0,0 mm (0,0") / 20,0 mm (0,79") Zalecana siła mocowania Opcje obudowy tylnej Blind Mound (BM) Pre Install (PI) Opcje wprowadzania kabli Przepusty kablowe Złącza Atesty 1,5 Nm w komplecie z zamocowaną obudową tylną oddzielna obudowa tylna do wcześniejszego montażu Opaska kablowa oraz złącze zaciskowe dla przepustów o średnicy 22 mm 3 zestawy dla pozycji poziomej 19 / 22 / 28 mm (0,75" / 0,87" / 1,10") Odpinane złącze blokowane z terminalami śrubowymi i funkcją pętli sygnału UL-1480, UL-2043, CE Średnica otworu montaż. BM 190 mm (7,48") Średnica otworu montaż. PI 190 mm (7,48") Wymiary Średnica ramki 210 mm (8,27") Głębokość od płaszczyzny sufitu do tylnej ściany obudowy (BM) 189,5 mm (7,46") Głębokość od płaszczyzny sufitu do uchwytu bezpieczeństwa (BM) 206,8 mm (8,14") Głębokość od płaszczyzny sufitu do tylnej części głośnika (PI) 135,6 mm (5,34") Głębokość od przedniej części ramki obudowy tylnej do uchwytu bezpieczeństwa (PI) 153,50 mm (6,04") Masa netto CMS 501BM CMS 501PI Obudowa tylna PI Dołączone akcesoria Akcesoria opcjonalne 3,60 kg (7,94 lbs) 2,90 kg (6,39 lbs) 2,60 kg (5,73 lbs) Pierścień C Ring, łącznik do płyt sufitowych, osłona do malowania, wzornik wycięcia otworu, siatka ochronna Pierścień wzmacniający na sufit Informacje dotyczące zamówień NUMER CZĘSCI NAZWA MODELU KOLOR PRZEGRODY / SIATKI ILOŚĆ W OPAKOWANIU CMS 501BM Biały / możliwe malowanie CMS 501PI Biały / możliwe malowanie CMS 501 Pierścień wzmacniający Stal ocynkowana CMS 501PI Obudowa tylna Stal ocynkowana 1

3 WŁAŚCIWOŚCI - WYNIKI POMIARÓW Charakterystyka częstotliwościowa w osi w odległości 1 metra CHARAKTERYSTYKA CZĘSTOTLIWOŚCIOWA KOMORA BEZECHOWA Impedancja względem częstotliwości Impedancja (omy) IMPEDANCJA Poziom (db) CHARAKTERYSTYKA POZA OSIĄ Stopnie SZEROKOŚĆ WIĄZKI Charakterystyka poza osią w płaszczyźnie poziomej Charakterystyka poza osią w płaszczyźnie poziomej 100 DI 10 WSKAŹNIK KIERUNKOWOŚCI

4 WŁAŚCIWOŚCI - WYNIKI POMIARÓW WYKRESY BIEGUNOWOŚCI (1/3 OKTAWY)

5 RYSUNKI GABARYTOWE SZABLON WYCIĘCIA OTWORU MONTAŻOWEGO 190 mm (7,50 ) CMS 501BM SZABLON WYCIĘCIA OTWORU MONTAŻOWEGO 190 mm (7,50") SZABLON WYCIĘCIA OTWORU MONTAŻOWEGO 190 mm (7,50 ) CMS 501BM SZABLON WYCIĘCIA OTWORU MONTAŻOWEGO 190 mm (7,50") Informacje dotyczące zamówień NUMER CZĘSCI NAZWA MODELU KOLOR PRZEGRODY / SIATKI ILOŚĆ W OPAKOWANIU CMS 501BM Biały / możliwe malowanie CMS 501PI Biały / możliwe malowanie CMS 501 Pierścień wzmacniający Stal ocynkowana CMS 501PI Obudowa tylna Stal ocynkowana 1

6 RYSUNKI GABARYTOWE Obudowa tylna pozwala na bezpośrednie podłączenie do instalacji nagłośnieniowej przy użyciu złącz zaciskowych: SZABLON WYCIĘCIA OTWORU MONTAŻOWEGO 190 mm (7,50 ) 1 22 mm (0,87 ) za pośrednictwem zacisku umieszczonego z tyłu obudowy, po wcześniejszym usunięciu zacisku przewodu CMS 501BM SZABLON WYCIĘCIA OTWORU MONTAŻOWEGO 190 mm (7,50 ) 2 Przez jeden z trzech przepustów znajdujących się z boku obudowy 19 mm / 22 mm / 28 mm (0,75 / 0,87 / 1,10 ) DOŁĄCZONE AKCESORIA PIERŚCIEŃ C AKCESORIA OPCJONALNE PIERŚCIEŃ WZMACNIAJĄCY NA SUFIT ŁĄCZNIK DO PŁYT SUFITOWYCH 25 POZYCJI

7 Wymagania architektoniczne Nagłośnieniowy system sufitowy powinien zawierać 130 mm (5,00") szerokopasmowy przetwornik ICT o stałej kierunkowości i z punktowym obszarem pokrycia dźwiękiem, który jest zamontowany na przegrodzie formowanej wtryskowo z kanałem bass-reflex, zrobionej z tworzywa ABS UL94V-0. Przegroda musi mieć możliwość malowania. Obudowa tylna w wariancie PI (Pre-Install) oraz BM (Blind-Mount) powinna być wykonana z ocynkowanej stali. Moduł przyłączeniowy powinien być zintegrowany z obudową i umieszczony w jej zagłębieniu. Demontowalne złącze z funkcją blokady musi posiadać zaciski śrubowe, które zapewniają bezpieczne podłączenie przewodów oraz oferować funkcję pętli dla sygnału. Mechanizm zaciskowy powinien mieć reduktor naprężeń przeznaczony do użycia z atestowanym okablowaniem do stosowania w komorach rozprężnych oraz przepustami kablowymi. Obudowa w wersji PI (Pre-Install) przeznaczona do wcześniejszej instalacji musi posiadać przeloty kablowe (19 mm / 22 mm / 28 mm, 0,75" / 0,87" / 1,14"). Z tyłu obudowy powinien znajdować się pierścień umożliwiający zamocowanie linki bezpieczeństwa. Działanie głośnika sufitowego musi spełniać lub przekraczać następujące kryteria: system powinien cechować stożkowy obszar pokrycia dźwiękiem wynoszący 105 stopni (1 khz do 6 khz). Charakterystyka częstotliwościowa zmierzona w osi musi wynosić 74 Hz 24 khz (-10 db od nominalnej skuteczności, zmierzona w przegrodzie IEC w komorze bezechowej) bez stosowania korekcji. Skuteczność musi wynosić 89 db (1 1 m). Moc ciągła zgodnie z testem wg standardu EIA-426B powinna wynosić 50 W, a zalecana moc wzmacniacza to 100 W. Nominalna impedancja systemu powinna wynosić 6 omów (przy ustawieniu opcji pracy przy niskiej impedancji). Sufitowy system nagłośnieniowy powinien być wyposażony w 30 W wysokiej sprawności transformator sygnału liniowego, który umożliwia podłączenie do 70,7 lub 100 woltowych stacjonarnych instalacji nagłośnieniowych z dostępnymi opcjonalnymi odczepami 30, 15, 7,5 oraz 3,75* wata. Wybór danego odczepu transformatora oraz trybu pracy przy niskiej impedancji powinien być możliwy przy użyciu łatwo dostępnego dedykowanego przełącznika, który znajduje się na przegrodzie przedniej. Zarówno przełącznik, jak również przetwornik powinny być zabezpieczone stalową siatką ochronną odporną na niekorzystne warunki atmosferyczne. W skład systemu powinny wchodzić dwie szyny mocujące oraz jeden pierścień C-Ring. Średnica kołnierza 210 mm (8,27") BM Odległość od płaszczyzny sufitu do tylnej ściany obudowy głośnika: 189,5 mm (7,46"). Odległość od płaszczyzny sufitu do uchwytu bezpieczeństwa 206,8 mm (8,14") PI Odległość od płaszczyzny sufitu do tylnej ściany obudowy głośnika: 135,6 mm (5,34"). Odległość od przedniej części ramki obudowy tylnej do uchwytu bezpieczeństwa 153,5 mm (6,04") Należy użyć sufitowego systemu nagłośnieniowego CMS 501. * tylko w przypadku instalacji 70 V.
