PROWADZĄCY: Krzysztof Lipka. Dyrektor Pionu ds. Inwestycyjnych Semper Power Sp. z o.o.

Transkrypt

1 PROWADZĄCY: Krzysztof Lipka Dyrektor Pionu ds. Inwestycyjnych Semper Power Sp. z o.o.

2 Spotkanie informacyjne w związku z realizacją Projektu pn.: Montaż instalacji fotowoltaicznych na terenie Gminy Miasteczko Śląskie ilości wniosków Planowanego do realizacji w ramach RPO WSL Oś Priorytetowa IV Efektywność energetyczna, odnawialne źródła energii i gospodarka niskoemisyjna Działanie 4.1 Odnawialne źródła energii Poddziałanie Odnawialne źródła energii - ZIT

3 Parę słów o Wykonawcy Semper Power sp. z o.o. Bogate doświadczenie w branży OZE - od doradztwa poprzez projektowanie do współpracy handlowej z wiodącymi producentami systemów fotowoltaicznych, skuteczność w opracowywaniu dokumentacji projektowych oraz aplikacyjnych o dotacje. Potwierdzają to setki zadowolonych klientów indywidualnych oraz instytucjonalnych. Nasza firma zatrudnia instalatorów, elektryków oraz projektantów.

4 Zrealizowane Tożsame Projekty OZE ( r.) konkurs / przyznane dofinansowanie woj. lubelskie: Gmina Karczmiska (solary), Gmina Karczmiska (PV), Miasto Łuków, Miasto Zamość, Miasto Lublin, Gmina Terespol; woj. łódzkie: Gmina Mniszków, Miasto Skierniewice, Gmina Żarnów; woj. mazowieckie: Gmina Iłża, Gmina Pokrzywnica, Powiat Pułtuski, Miasto i Gmina Gąbin, Miasto Gostynin, Gmina Nowy Duninów, Miasto Nowy Dwór Mazowiecki, Miasto Sochaczew; woj. śląskie: Gmina Krupski Młyn, Gmina Wielowieś, Miasto Myszków (solary), Miasto Myszków (PV), Gmina Świerklaniec, Gmina Zbrosławice; Gmina Psary (lampy hybrydowe, PV dla budynków użyteczności publicznej), Gmina Kuźnia Raciborska, Gmina Nędza, Gmina Lelów, Gmina Krupski Młyn (2018), Gmina Jejkowice, Gmina Gaszowice, Gmina Tarnowskie Góry, Gmina Tworóg, Gmina Lyski, Miasto Tychy, Gmina Ożarowice, Gmina Psary (2018), Gmina Radzionków, Gmina Pilchowice, woj. opolskie: Miasto Strzelce Opolskie, Gmina Rudniki, Gmina Jemielnica; woj. dolnośląskie: Gmina Złoty Stok, Gmina Lewin Kłodzki, Gmina Szczytna, Gmina Bardo; woj. podkarpackie: Gmina Kańczuga, Gmina Fredropol, Gmina Miejska Mielec; woj. podlaskie: Gmina Miasto Zambrów, Gmina Narew; woj. kujawsko-pomorskie: Gmina Miasto Chełmża; woj. wielkopolskie: Gminy: Kobyla Góra, Czajków, Kraszewice, Przygodzice, Jaraczewo; Miasta: Nowe Skalmierzyce, Kalisz, Odolanów, Krotoszyn, Ostrzeszów, Sulmierzyce

5 - Gmina Mierzęcice - Gmina Złoty Stok * - Gmina Bardo * - Gmina Szczytna * - Gmina Lewin Kłodzki * - Miasto Strzelce Opolskie - Miasto Myszków - Miasto Chełmża - Gmina Świerklaniec Semper Power Sp. z o.o. Nadzór inspektorski 2017/18 r. *Nadzór Kotły na biomasę, Fotowoltaika, Kolektory Słoneczne, Pompy c.o. i c.w.u.

6 W ramach realizacji Projektu proponujemy montaż instalacji fotowoltaicznych, które są źródłem pozyskiwania energii odnawialnej Fotowoltaika moduły min. 290 Wp (moc instalacji dobrana na podst. zużycia energii za 2017 r.) Przewidywane docelowe instalacje fotowoltaiczne składać się będą z następującej ilości modułów PV: a) 8 szt. 2,32 kwp b) 10 szt. 2,90 kwp, c) 12 szt. 3,48 kwp, d) 14 szt. 4,06 kwp, e) 16 szt. 4,64 kwp Na kolejnych slajdach przedstawiono szacunkowy uzysk energii w poszczególnych miesiącach roku na podstawie jednego z powyższych zestawów oraz uzysk roczny ze wszystkich instalacji.* *Instalacja skierowana w kierunku południowym.

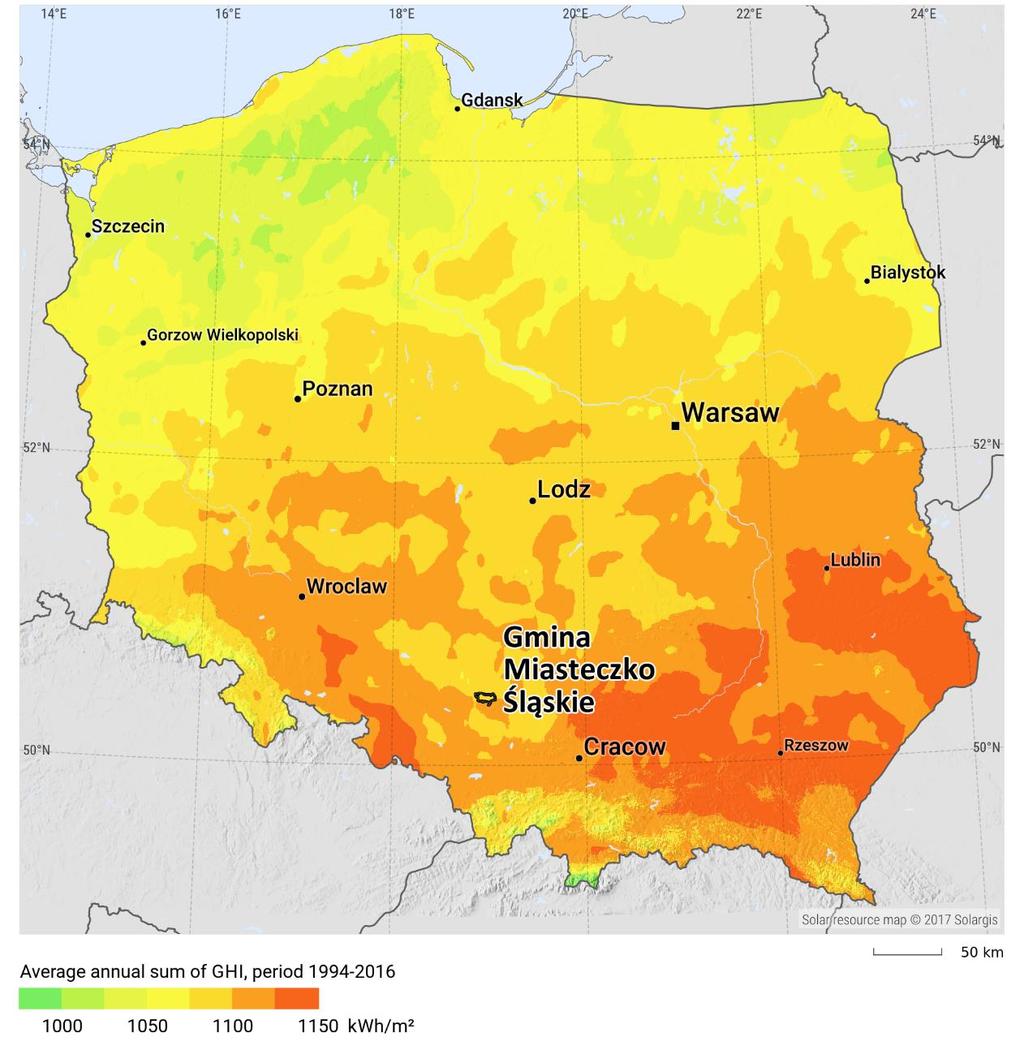

7 Szacunkowy uzysk w ciągu roku: Ilość modułów Moc instalacji 8 2,32 kwp 2055 kwh 10 2,90 kwp 2569 kwh 12 3,48 kwp 3082 kwh 14 4,06 kwp 3596 kwh 16 4,64 kwp 4110 kwh Uzysk w ciągu roku (szacunkowy) Wartość nasłonecznienia użyta do wykonania obliczeń na podst. danych z programu PV*SOL premium 2017: 1042 kwh/m 2 Mapa przedstawiająca roczne nasłonecznienie w Polsce z zaznaczonym obszarem Gminy Miasteczko Śl.

8 Szacunkowy uzysk w ciągu roku w rozbiciu na miesiące na podst. instalacji o mocy 3,48 kwp: dach południowy styczeń luty marzec kwiecień maj czerwiec lipiec sierpień wrzesień pażdziernik listopad grudzień kwh kwh styczeń 175 luty 209 marzec 247 kwiecień 289 maj 327 czerwiec 348 lipiec 339 sierpień 307 wrzesień 266 październik 224 listopad 186 grudzień

9 Dobór instalacji fotowoltaicznej Prawidłowy dobór instalacji fotowoltaicznej uwarunkowany jest od wielu czynników, do których możemy zaliczyć: Zużycie energii elektrycznej za rok 2017 r., Ilość modułów Moc instalacji Uzysk w ciągu roku (szacunkowy) 8 2,32 kwp 2055 kwh 1700 kwh 10 2,90 kwp 2569 kwh 2600 kwh 12 3,48 kwp 3082 kwh 3100 kwh 14 4,06 kwp 3596 kwh 3600 kwh Minimalne zużycie energii potrzebne do przydzielenia danej mocy instalacji ( 2017) Dostateczna 16 4,64 ilość kwp miejsca 4110 na kwh dachu budynku 4200 kwh lub działce, Usytuowanie instalacji w kierunku południowym, Brak przeszkód architektonicznych skutkujących zacienieniem nieruchomości, * Dopuszczona wielkość instalacji pod warunkiem odpowiednio małego zainteresowania projektem ze strony mieszkańców

10 Typ modułów PV polikrystaliczne min. moc 290Wp

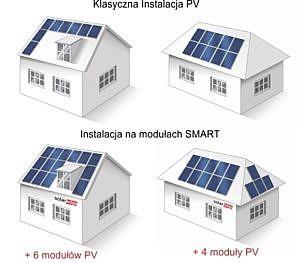

11 Dlaczego optymalizatory mocy W zakresie budowy generatora PV przewiduje się zastosowanie optymalizatorów mocy. Optymalizatory mocy to urządzenia elektroniczne, których zadaniem jest wymuszanie pracy w punkcie mocy maksymalnej na poziomie pojedynczego modułu. Moduły ze zintegrowanymi optymalizatorami mocy nazywane są modułami smart. W instalacji fotowoltaicznej z optymalizatorami mocy spadek produktywności dotyczy jedynie zacienionego modułu, natomiast reszta systemu pracuje 100% swoich możliwości. Zastosowanie optymalizatorów mocy pozwala osiągnąć wyższe uzyski energii z instalacji od kilku do nawet kilkudziesięciu procent; pozwala także na dużą dowolność w ustawieniu modułów. Zabezpieczenie przeciwpożarowe ( opcjonalnie )

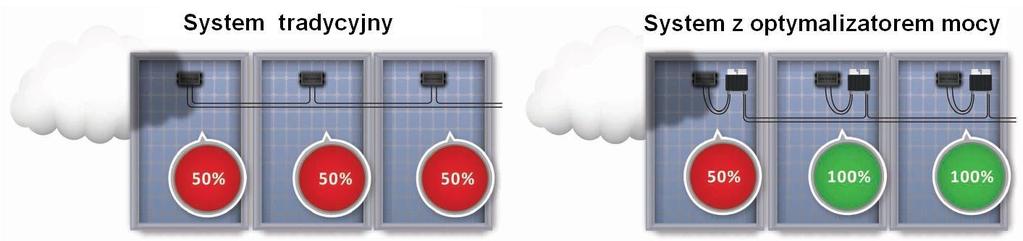

12 Optymalizatory mocy W przypadku tradycyjnych systemów nawet niewielkie zacienie jednego modułu znacznie obniża produktywność całej instalacji, ponieważ pozostałe moduły pracują jak ten najsłabszy, który został zacieniony. W instalacji fotowoltaicznej z optymalizatorami mocy spadek produktywności dotyczy jedynie zacienionego modułu, natomiast reszta systemu pracuje 100% swoich możliwości.

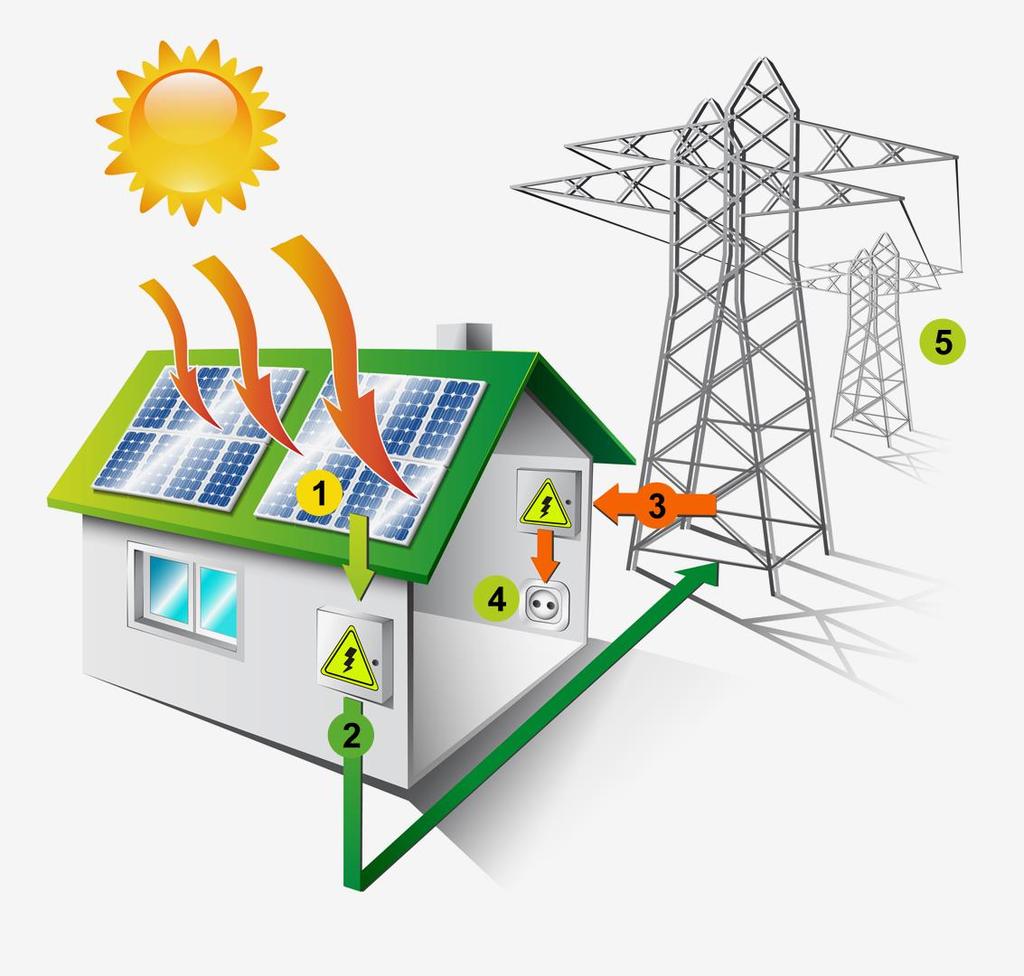

13 Schemat instalacji fotowoltaicznej 1. Panele fotowoltaiczne 2. Inwerter przekształca prąd stały na zmienny 3. Licznik dwukierunkowy rejestruje energię kupioną z sieci i oddaną do sieci ( 80% ) 4. Wewnętrzna instalacja elektryczna 5. Sieć publiczna dostarcza energię

14 Falownik/inwerter Falownik (inaczej inwerter) to urządzenie niezbędne w instalacji fotowoltaicznej. Służy do przekształcania produkowanego w panelach fotowoltaicznych prądu i napięcia stałego (DC), na prąd i napięcie przemienne (AC) o parametrach zgodnych z siecią energetyczną niskiego napięcia tzn. napięcie 230/400V i częstotliwość 50Hz. Inwerter umożliwia ponadto monitorowanie działania naszej instalacji fotowoltaicznej i podgląd statystyk produkcji energii, także w aplikacjach mobilnych. Falowniki (instalacja) 1 lub 3 fazowe. Wybór mieszkańca ( dot. Instalacji od 12 modułów )

15 Falownik/inwerter miejsce montażu Możliwe miejsca montażu falownika określa instrukcja producenta danego urządzenia: Pomieszczenie gospodarcze Ocieplone poddasze Pod konstrukcją wsporczą modułów Na elewacji budynku ( ochrona przed słońcem ) Garażu Wewnątrz budynku mieszkalnego W budynku gospodarczym

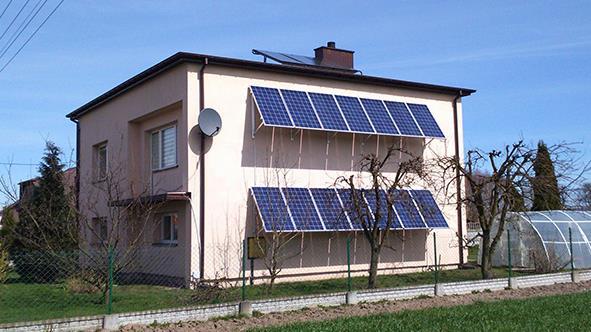

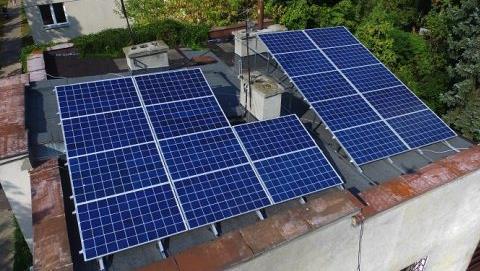

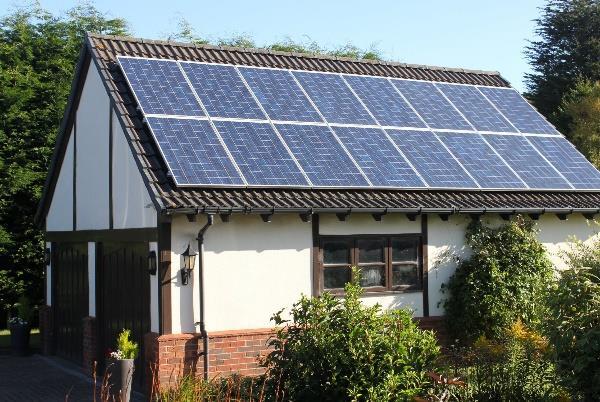

16 Przykładowe instalacje fotowoltaiczne (różne sposoby montażu):

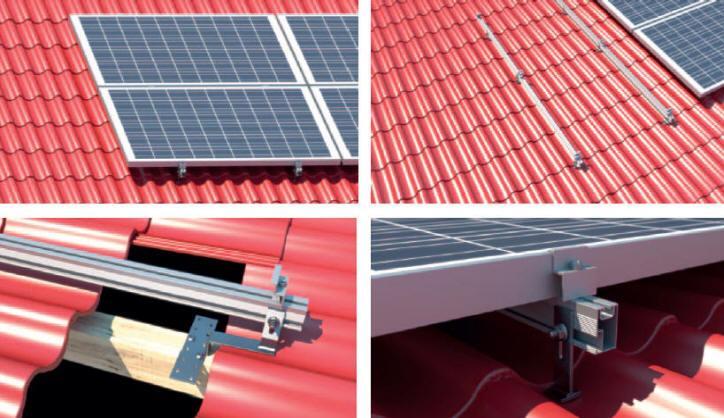

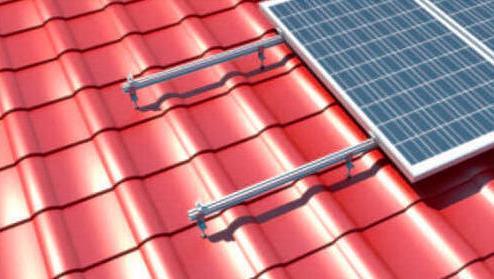

17 Systemy montażowe Regionalny Program Operacyjny Województwa Śląskiego System montażowy zapewnia stabilność i odporność systemu na wszelkiego rodzaju obciążenia. Umożliwia montaż instalacji na dachu, fasadzie oraz gruncie. 1. Montaż paneli pv na dachu ceramicznym Montaż rozpoczyna się od zamocowania uchwytów dachówkowych. Uchwyty należy zamocować do krokwi, po uprzednim podsunięciu dachówek pod wyższy rząd. Uchwyty dachówkowe należy zawiesić na dachówce tak, aby część wsporcza leżała w jej zagłębieniu (dotyczy dachówek falistych). Następnie dachówki przesunięte na czas montażu należy ustawić w poprzednim położeniu. Do zamocowanych uchwytów w następnej kolejności przykręca się profile szynowe wielorowkowe, a do nich przy użyciu uchwytów kątowych przykręca się panel PV.

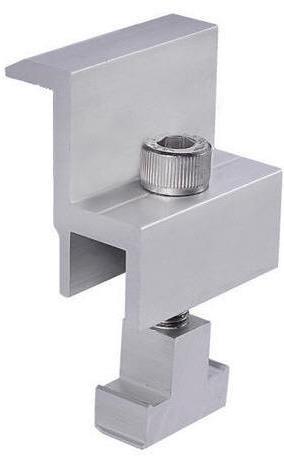

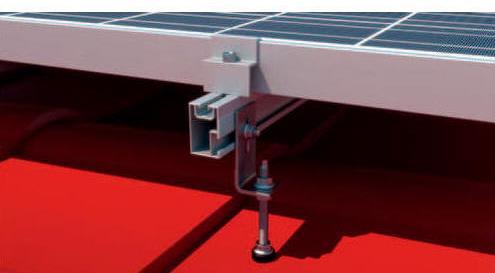

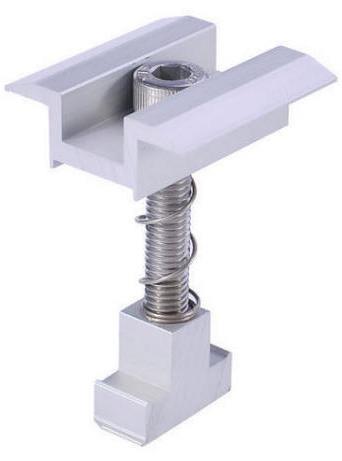

18 Systemy montażowe Regionalny Program Operacyjny Województwa Śląskiego Montaż paneli pv na blachodachówce Główne uchwyty dla montażu profili wielorowkowych (szyn montażowych) stanowią tzw. wkręty do krokwiowe Do wkrętów przymocowane są płytki montażowe, które mogą być płaskie lub kątowe w zależności od systemu. Do płytki wspornikowej mocowane są następnie szyny, a do nich za pomocą tzw. klem, czyli specjalnych uchwytów przykręcane są ramy paneli. FOT. WKRĘT, KLEMA POJEDYNCZA (KOŃCOWA) I PODWÓJNA (ŚRODKOWA)

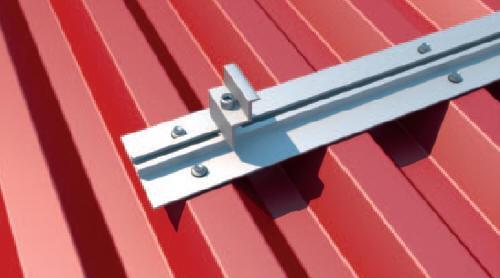

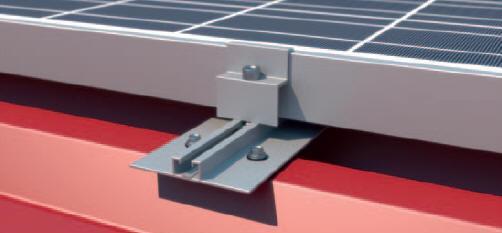

19 Systemy montażowe Regionalny Program Operacyjny Województwa Śląskiego Montaż paneli pv na blasze trapezowej Dostępne są co najmniej dwa rozwiązania m.in. montaż na szynie przykręcanej bezpośrednio do blachy Jest to montaż typu niskiego. Do blachy trapezowej przykręcana jest poprzecznie - za pomocą wkrętów farmerskich - specjalna szyna montażowa, do której mocowane są następnie klemy pojedyncze i podwójne oraz same panele. Wkręty farmerskie muszą być odpowiednio długie, aby sięgnęły konstrukcji drewnianej dachu. Wkręty do mocowania szyn dostępne są jako samogwintujące. Szyny nie posiadają nawierconych otworów. Otwory wierci sam wkręt.

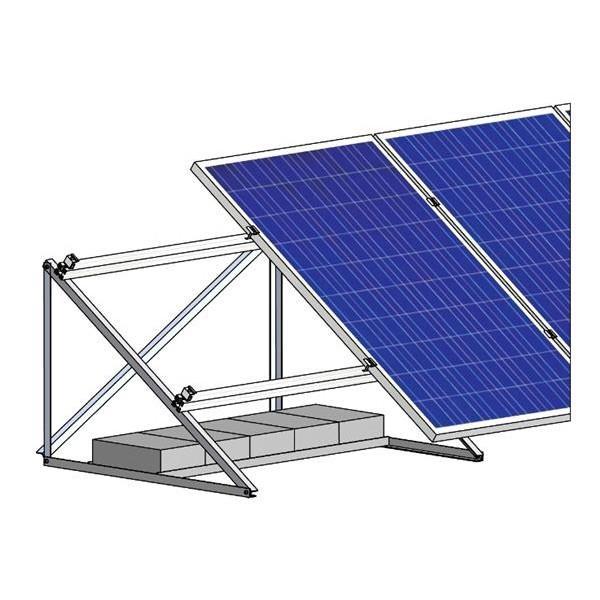

20 Systemy montażowe Regionalny Program Operacyjny Województwa Śląskiego Montaż paneli pv na dachu płaskim Panele pv musza być ustawione pod kątem, który dla warunków polskich wynosi około 30 względem poziomu. Przy dachach płaskich konieczne jest wykonanie dodatkowej konstrukcji wsporczej; z jednej strony zapewnia ona odpowiednią wytrzymałość i sztywność paneli, z drugiej - optymalny kąt względem kąta padania promieni słonecznych. Montaż konstrukcji wsporczej do powierzchni dachu wykonywany jest na wiele sposobów, np. montaż systemu obciążonego blokami z betonu. Przyjmuje się, że na jeden panel powinno przypadać kg balastu.

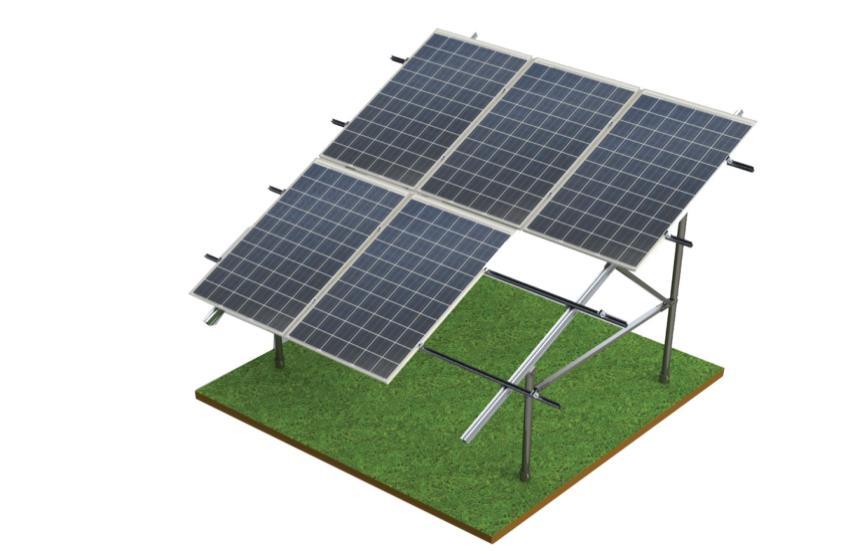

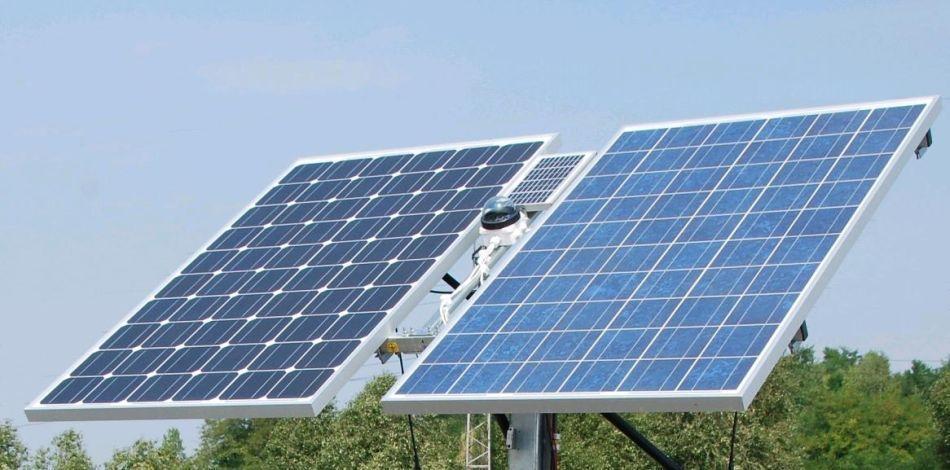

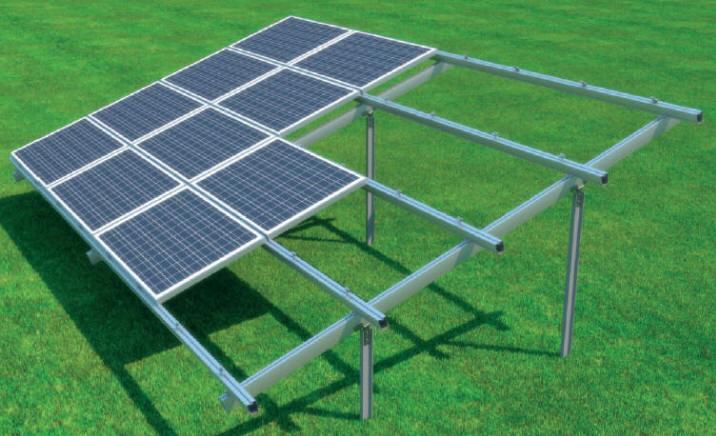

21 Systemy montażowe Regionalny Program Operacyjny Województwa Śląskiego Montaż paneli pv na gruncie Systemy wolnostojące są popularnie stosowane przy małych instalacjach PV zasilających znaki drogowe, ograniczniki prędkości, sygnalizatory, itp. czy dużych elektrowniach fotowoltaicznych zlokalizowanych na otwartej przestrzeni.

22 Koszty instalacji fotowoltaicznej (szacunkowo z 8% Vat-em), moc 3,48 kwp 5,000,00 zł brutto 1 kwp Szacunkowa opłacalność 3,48 kwp x 5,000,00 = 17,400,00 zł z 8% Vat Roczna produkcja energii Zużyta energia PV na potrzeby własne ( bieżące ) Energia oddana do sieci energetycznej Energia odebrana z sieci energetycznej Roczna oszczędność z instalacji 3078 kwh (30%) 923,4 kwh x 0,60 gr = 553,00 zł (70%) 2154,6 kwh (80%) 1723,68 kwh x 0,60 gr = 1033,84 zł 1 586,54 zł Szacunkowy koszt kompletnej instalacji fotowoltaicznej (3,48 kwp) 16,110,00 netto Dofinansowanie w wysokości 85% Wkład własny mieszkańca 15% + Vat 8/23% 13,693,50 zł Ok. 3,707,10 zł / 6,122,00 zł Koszt instalacji zwróci się po 28 miesiącach!!!

23 Gwarancje minimum Panel Fotowoltaiczny 10 lat produktowa oraz 25 lat na sprawność Falownik 10 lat Konstrukcje - 10 lat Prace montażowe 5 lat

24 Dla kogo dotacja do 85 % kosztów kwalifikowanych? Tylko dla osób fizycznych, domy jednorodzinne! Na potrzeby bytowe budynku! Wykluczenie eternitu, Budynek zamieszkały oraz oddany do użytku, Osoby z prawem do dysponowania budynku, Dla mieszkańców Gminy Miasteczko Śląskie, Jeden mieszkaniec jedna instalacja, Umowa kompleksowa na zakup energii, Budynki w strefie konserwatora opinia Powiatowego Konserwatora do r.

25 Harmonogram oraz koszty dla mieszkańca Nabór deklaracji Mieszkańców do r. Wizje lokalne, KOSZT Dokumentacji 246,00 zł / 84,00 zł Sierpień Dokumentacja techniczna październik 2018 r. Dokumenty aplikacyjne grudzień 2018 r. Wyniki konkursu, 2 kwartał 2019 r. Przetarg, realizacja 2019/2020 r.

26 Ważne informacje : 5,000,00 brutto kwp 8% Vat Całkowita wartość projektu 2,070,000,00 zł ( wraz z wkładem mieszkańców ) Lista uczestników projektu kolejność zgłoszeń, Ograniczenie max. Wielkości instalacji wielu zgłoszeniach, Maksymalna liczba uczestników: 93 budynków (4,64 kwp) 107 budynków (4,06 kwp) 125 budynków (3,48 kwp)

27 Miejsce montażu instalacji = VAT Instalacja solarna oraz fotowoltaiczna może zostać posadowiona na: Dachu budynku, Vat 8% Elewacji, Vat 8% Gruncie, Vat 23% Garaż wolnostojący, Vat 23% Budynek gospodarczy, Vat 23% Budynek +300 m2 / Vat 23%

28 Pytania i odpowiedzi

29 Dziękuję za uwagę i zachęcam do współpracy Krzysztof Lipka k.lipka@semperpower.pl biuro@semperpower.pl
