2010 Zmywarki do naczyń
|
|
- Bożena Cichoń
- 6 lat temu
- Przeglądów:
Transkrypt
1 2010 Zmywarki do naczyń

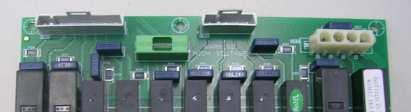

2 Mywarki do naczyń-nowa karta elektroniki Montowana od nr/fabr lp60b LP60 61H

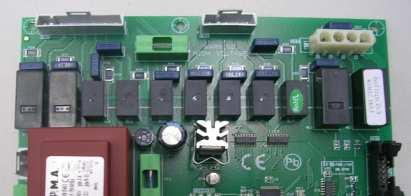

3 Nowa karta elektroniki Nowa karta elektroniki nie pasuje do zmywarek z nr. fabr. przed Stary model karty elektroniki pasujący jedynie do modeli zmywarek z nr. fabr. Przed
4 Utensils washer with new electronics Uwaga: stare płyty elektroniczne nie mogą być instalowane w nowych zmywarkach. Nie ma widocznych różnice pomiędzy nowym i starym, więc należy zwrócić uwagę na kod Stary kod do mod. z nr. fabr. przed Nowy kod do modeli z nr. fabr. po
5 Ramiona płuczace Zawór wodny nabłyszczacz Cykl pracy hydrostat zbiornika Ramiona myjace Bojler Pompa myjąca odpływ Hydrostat bojlera Elektrozawór Detergent Termostat bezp. bojlera Pompa płucząca Pr Th Th Pr Termostat zbiornika
6 Ok! 6
7 Zmywarka posiada tylko jeden elektrozawór wodny. Pierwsze napełnienie zbiornika myjącego odbywa się przez otwór w tylnej części komory myjącej.gdy wystartujemy maszynę w trakcie napełniania odbędzie się ono również przez ramiona płuczące. Ok! 7
8 CRP2 System Ok! 8
9 Ok! Lp130-podwójna pompa płucząca 9

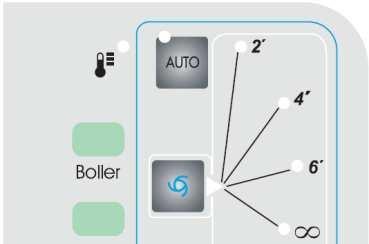

10 funkcjonowanie: regulacja temperatury bojlera P2 Temperatura P3 P1 Regulacja temperatury Bojlera Uruchomić urządzenie, wciskając przycisk ON / OFF (P3) przez kilka sekund, aż do pojawienia się kodu "B" "82 C" na wyświetlaczu. Wzrost lub spadek nastawionej temperatury uzyskujemy za pomocą przycisków P1 i P2. Wrócić do poprzedniego stanu maszyny nacisnąć przycisk P3. 10

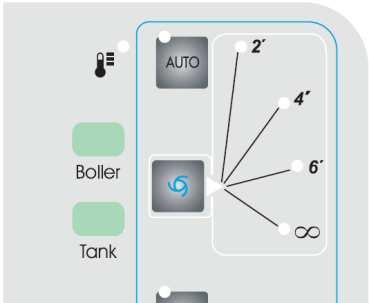

11 funkcjonowanie: regulacja temperatury zbiornika myjącego Temperatura P2 P3 P1 Nastawa temperatury zbiornika myjacego Uruchomić urządzenie, wciskając przycisk ON / OFF (P3) przez 5 sekund, aż do pojawienia się kodu T" 55 C" na wyświetlaczu. Wzrost lub spadek nastawionej temperatury uzyskujemy za pomocą przycisków P1 i P2. Wrócić do poprzedniego stanu maszyny nacisnąć przycisk P3. 11
12 Informacja - otwarte drzwi Do Drzwi ten komunikat pozwala na kontrolę poprawności działania mikro wyłącznika drzwi. Drzwi otwarte = DO (DO/drzwi). Po zamknięciu drzwi komunikat zniknie a wyświetlone zostaną temperatury pracy. gdy komunikat otwarte drzwi pojawia się przy drzwiach zamkniętych, oznacza to uszkodzenie mikro wyłącznika drzwi. 12
13 Funkcje maszyny licznik cykli P2 Temperatures CC P3 P1 Funkcja ta służy do liczenia liczby cykli mycia maszyny. W celu wizualizacji wciśnij przycisk (P1) przez 5 sekund. Wyświetlacz pokazuje (cc) liczbę cykli ( ) 13
14 Funkcje maszyny: ręczne załączenie pompy detergentów P2 dn P3 P1 on Ręczna aktywacja dozownika z detergentem (DN) / dozownika nabłyszczacza (bn). Wybierzdn( detergent ) lubbn(nabłyszczacz) z menu głównego. Po wciśnięciu przycisku P1, pompa detergentu zostanie załączona ręcznie. 14
15 Funkcje maszyny: ustawianie pompy detergentu P2 P1 dl 10 P3 Jest możliwa regulacja z panelu ilości dozowanego środka. Detergentu Aby rozpocząc programowanie, maszyna musi być wyłączona, otwórz drzwi, naciśnij przycisk P1 i P2 przez około 4/5 sek. Na wyświetlaczu pojawi się kod th. Nacisnij przycisk P1 aż pojawi się kod dl na wyższym wyświetlaczu. Poniżej zostanie wyświetlony czas w sek. można zwiększyć lub zmniejszyć tę wartość naciskając przyciski P2 i P1. Uwaga: punkt oznacza pół sekundy. Nabłyszczacza Po ustawieniu doz. detergentu, naciśnijp3,zostanie wyświetlony kod bl, i poniżej czas w sek. Zwiększ lub zmniejsz wartośc przyciskami P2 i P1. można programować czas od: sec. 15
16 Funkcje maszyny: ustawianie pompy detergentu Począwszy od aktywacji podczas operacji napełniania zbiornika poprzez mnożnik: Detergent X8 (LP60b lp60 61H ) X 15 (lp70 lp130) Nabłyszczacz X 2 (all models) W czasie napełniania zbiornika włącz pompy detergentu i nabłyszczacza w czasie odpowiednim do fazy mycia. Ten czas mnoży automatycznie przez mnożnik modelu w użyciu. Przykład: Detergent ustawiono na = 6 sekund mnożnikx8 podczas startu napełniania zbiornika pompa będzie pracowała- 6x8= 48 sekund 16
17 Obie pompy różnią się jelitkiem po lewej nabłyszczacz, po prawej detergent Ok! IN OUT 17
18 Dodatkowe dostosowanie detergentu de of Możliwość aktywacji funkcji z menu głównego. pompa detergentu w funkcji dodaje 50% więcej detergentu przy ustalonej wartości (w cyklu ciągłym). 18
19 Wyświetlacz Błąd opis usterki ER 03 Przekroczony limit czasu termostop Grzałki bojlera są załączone, jednak w określonym czasie max. Bojler nie osiągnoł zadanej temperatury. Uszkodzona grzałka bojlera ER 04 Przekroczony czas napełnienia zbiornika Poziom wody w zbiorniku mycia nie został osiągnięty. Wyłącz urządzenie i upewnij się, że rury są prawidłowo zamontowane, system zaopatrzenia w wodę jest otwarty, sprawdź hydrostat komory myjącej. ER 05 Czujnik temp. zbiornika otwarty Uszkodzony czujnik. Grzanie zbiornika wyłączone. ER 06 Zwarcie czujnika temp. zbiornika Uszkodzony czujnik. Grzanie zbiornika wyłączone. ER 07 Czujnik temp. Bojlera otwarty Uszkodzony czujnik. Grzanie bojlera wyłączone ER 08 Zwarcie czujnika temp. bojlera Uszkodzony czujnik. Grzanie bojlera wyłączone ER 09 Przekroczony czas podgrzewu bojlera Upewnij się że jest woda w bojlerze. Że przepływ wody jest odpowiedni. Wyłącz maszynę i sprawdź działanie presostatu bojlera. ER HB Zbyt wysoka temperatura bojlera B2 > Max. Temp bojlera. Grzanie bojlera wyłączone ER HT Zbyt wysoka temperatura zbiornika B4 > Max. Temp. zbiornika. Grzanie zbiornika wyłączone ER SF Czujnik bezpieczeństwa Jest prawdopodobne, że termostat został uruchomiony. Ok! no na Serwis zmiękczacza(uwaga) Wykonaj regenerację żywicy 19
20 Menu główne P2 P1 aby uruchomić otwórz drzwi wyłącz maszynę naciśnij razem P1 i P2 P3 Aby zmodyfikować Naciśnij przycisk P1 i P2 Aby zwiększyć Naciśnij przycisk P3 Aby wybrać następujące wartości P3 (naciśnij przez długi czas) 20
21 Menu główne Display Parameter możliwe zakres ustawio ne th Thermostop ON/OFF 0-1 ON dp Pompa spustowa (lup60b) ON/OFF 0-1 OFF ES Oszczędność energii ON/OFF 0-1 OFF PH Podgrzewanie wst. ON/OFF 0-1 OFF dn Ręczne załączenie pompy detergentu ON/OFF bn Ręczne załączenie pompy nabłyszczacza ON/OFF dl Ustawienie detergentu s (step 0.5) bl Ustawienie nabłyszczacza s (step 0.5) de Detergent dodatkowy czas(12 cykl) 50% On/Off OFF Ok! CA Zewnętrzny zmiękczacz cykl x (step 50) 21
22 Dodatkowe menu P2 P1 P3 Aby wejść Otwórz drzwi Maszyna off Naciśnij P1, P2 i P3 Wybierz 24 klucz Naciśnij przycisk P3 Aby zmodyfikować Naciśnij przycisk P1 i P2 Aby zwiększyć Naciśnij przycisk P3 Aby wybrać następujące wartości P3 (naciśnij długi czas), aby wyjść 22
23 Dodatkowe menu wyświetlacz Parametr możliwe zakres Fabr cs Kod oprogramowania - rc Wspólne grzanie On/Off 0-1 of BE oszczędność energii -stand by temperatura C L2 Długość czasu cyklu 2 x10 sec. (.=5 ) L4 Długość czasu cyklu 4 x10 sec. (.=5 ) L6 Długość czasu cyklu 6 x10 sec. (.=5 ) Lb Długość czasu cyklu 12 x10 sec. (.=5 ) tr Czas płukania sec lp60b 15 lp60 60h 16 lp70 19 lp P1 Czas przerwy po myciu sec P2 Czas przerwy po spuście wody sec bt Max czas podgrzewu bojlera sec. 0(off) Ut czas napełniania zbiornika Min. 0(off)-60 4 tu termostop OnOff 0/1 of An Wyświetlanie animacji On/Off 0/1 of df RESET Yes/No 0-1 no 23
24 Klucz oprogramowania (w przypadku wymiany płyty sterującej ) Model lp60b code: 171 display (7.1) Model lp60 lp61h code: 172 display (7.2) Model lp70 code: 173 display (7.3) Model lp130 code: 174 display (7.4) Czas płukania Lp60b 15 lp60 61h 16 lp70 19 lp130 16
25 ŁĄCZÓWKA( CN5 złącze fabryczne) cn5/5 cn5/4 cn5/3 cn5/2 cn5/1 Model On Off Off Off On MASZYNA TUNELOWA On Off Off On Off MASZYNA DO GARÓW MASZYNA DO GARÓW
26 DIAGNOSTYKA SAFETY TERMOSTATY BEZPIECZEŃSTWA ER SF TERMOSTAT BEZP. BOJLERA TERMOSTAT BEZP. ZBIORNIKA Ok! 26
27 PLYTA STERUJĄCA GET 50 CN 6 CN 2 CN 3 PF3 (4A) BEZPIECZNIK PF2 (2A-T) +5 V +12 V BEZPIECZNIK CN 1 (230V) CN 5 PF1 (100mAT) BEZPIECZNIK CN 5 (serial) CN 4 Ok! CN 7 CN 11 CN 5 27
28 Czujnik temperatury NTC CZUJKA: 10 KΩ 25 C Ok! 28
29 The End 29
