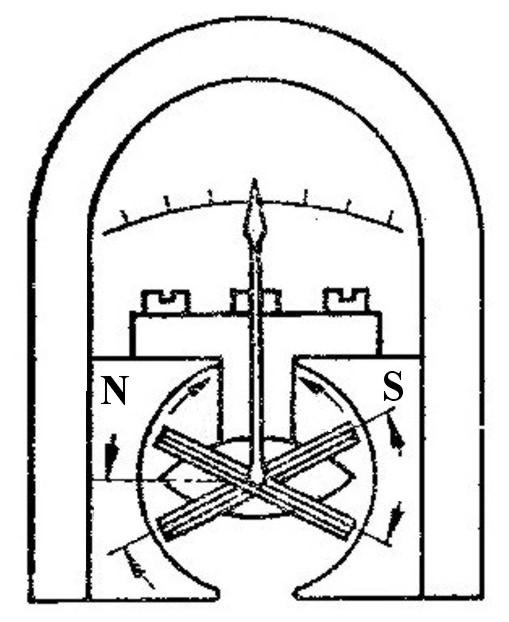

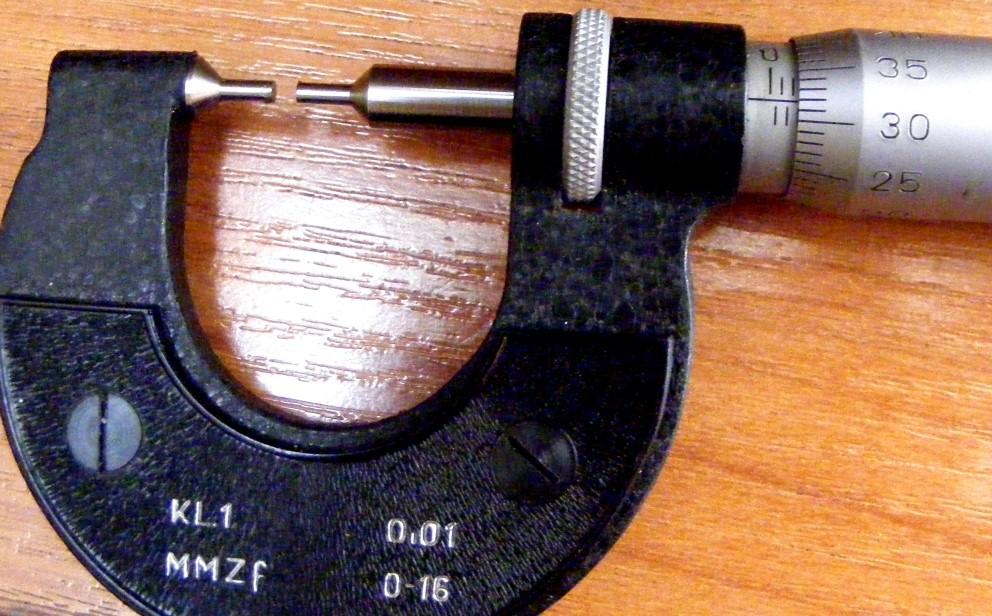

2 Zadanie 1. Na rysunku przedstawiono miernik elektryczny, który posiada ustrój pomiarowy magnetoelektryczny. elektromagnetyczny. elektrodynamiczny. ferrodynamiczny. Zadanie 2. Którą wartość natężenia prądu AC wskazuje multimetr, jeżeli pomiaru dokonano na zakresie 0,3 A? 200 ma 220 ma 240 ma 250 ma Zadanie 3. Na podstawie wskazań mikrometru określ wartość pomiaru. 2,88 mm 2,82 mm 2,38 mm 2,32 mm Zadanie 4. Nakrętkę sześciokątną, normalną, na śrubę M8 dokręca się kluczem płaskim o rozmiarze 10 mm 12 mm 14 mm 17 mm Strona 2 z 10

3 Zadanie 5. Do pomiaru rezystancji o wartości mniejszej niż 1 Ω należy użyć mostka Maxwella-Wiena. Wheatstone a. Thomsona. Wiena. Zadanie 6. Zgodnie z atmosferą standardową (ang. International Standard A tmosphere, ISA) ciśnienie cząstkowe tlenu we wdychanym powietrzu w warunkach naziemnych wynosi około 182,2 hpa 202,2 hpa 222,2 hpa 242,2 hpa Zadanie 7. Której prędkości samolotu należy użyć w wyrażeniu na siłę nośną skrzydła? Poprawionej. Rzeczywistej. Przyrządowej. Ekwiwalentnej. Zadanie 8. Kondensator jest sprawnym elementem obwodu RLC, jeżeli zmianę jego reaktancji w funkcji częstotliwości f opisuje linia oznaczona na wykresie symbolem K1 K2 K3 K4 Zadanie 9. Autopiloty stosowane w samolotach ogólnego przeznaczenia zapewniają odpowiedni poziom bezpieczeństwa lotu poprzez kompensowanie skutków uszkodzeń konstrukcji statku powietrznego. zmniejszają obciążenie robocze pilota w awaryjnych, krytycznych fazach lotu. wykorzystują w algorytmach sterowania jakościową ocenę sytuacji lotnej. utrzymują określone parametry lotu wewnątrz ustalonego przedziału. Strona 3 z 10

4 Zadanie 10. Kompensacji aerodynamicznej momentu zawiasowego steru wysokości nie wykonuje się za pomocą Zadanie 11. kompensacji osiowej. kompensacji rogowej. fletnera. trymera. Wskazania przyrządu odpowiadające wykonywaniu przez samolot prawidłowego zakrętu przedstawiono na rysunku Zadanie 12. Pomiarowe elementy sprężyste przyrządów pokładowych wykonywane są z brązów Zadanie 13. cynowych. ołowiowych. berylowych. aluminiowych. Obsługą serwisową nie jest czynność (załącznik II do AMC Part-66) Zadanie 14. smarowania elementów statku powietrznego. sprawdzania poziomu płynu hydraulicznego. sprawdzania pojemności akumulatorów. sprawdzania ciśnienia w kołach. Stycznik zasilania naziemnego określany jest akronimem BPCU GCU BTC EPC Strona 4 z 10

5 Zadanie 15. Których elementów układu sterowania używa się do sterowania pochyleniem samolotu? Zadanie 16. Lotek. Klap. Statecznika pionowego i steru kierunku. Statecznika poziomego i steru wysokości. Którą wartość ciśnienia powinien wskazać manometr wyskalowany w kg/cm 2, aby odpowiadała ona wartościom podanym na tabliczce informacyjnej umieszczonej na statku powietrznym? Zadanie 17. 5,0 kg/cm 2 4,5 kg/cm 2 3,5 kg/cm 2 3,0 kg/cm 2 Przyrząd przedstawiony na rysunku wykorzystuje właściwości giroskopu o trzech stopniach swobody z poziomą osią wirnika. trzech stopniach swobody z pionową osią wirnika. dwóch stopniach swobody z poziomą osią wirnika. dwóch stopniach swobody z pionową osią wirnika. Zadanie 18. Instalacja ciśnienia całkowitego przyrządów areometrycznych jest szczelna, gdy spadek ciśnienia jest równy Zadanie 19. zero według zadanych wskazań prędkościomierza. 0,5% według zadanych wskazań prędkościomierza. 1% według zadanych wskazań prędkościomierza. 2% według zadanych wskazań prędkościomierza. Ile wynosi prędkość maksymalna, którą może wskazać przyrząd przedstawiony na rysunku? 15 m/s 30 m/s 45 m/s 60 m/s Strona 5 z 10

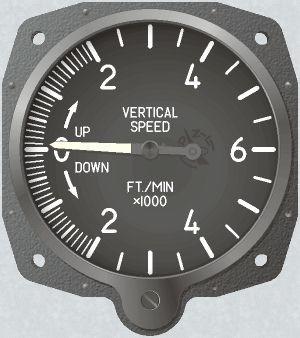

6 Zadanie 20. Na rysunku przedstawiono symbol graficzny Zadanie 21. stycznika. przekaźnika. łącznika trójfazowego. odłącznika prądowego. Na schemacie blokowym zamieszczono podstawowe elementy systemu ADF VOR DME TDR Zadanie 22. Uzyskane doświadczalnie tabela prawdy i przebiegi czasowe elementu wskazują, że jest to przerzutnik. komparator. licznik. rejestr. Zadanie 23. Układ, który przekazuje wartości cyfrowe z wybranego wejścia na wyjście, to Zadanie 24. konwerter. komparator. translator. multiplekser. Na schemacie przedstawiono wzmacniacz operacyjny jako element układu całkującego. sumującego. mnożącego. różniczkującego. Strona 6 z 10

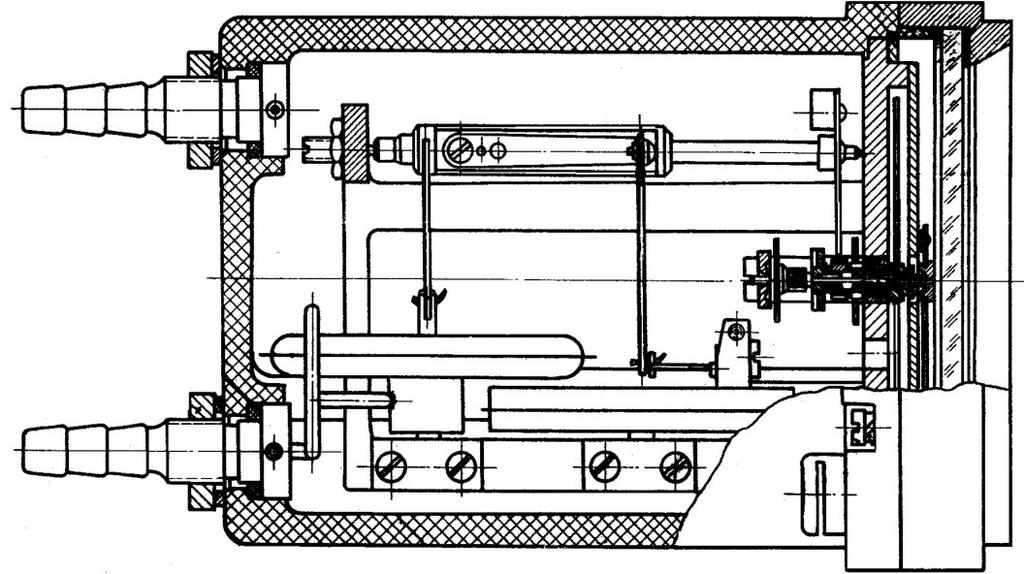

7 Zadanie 25. Urządzenie przedstawione na rysunku służy do pomiaru ciśnienia powietrza. prędkości powietrza. temperatury TAT. temperatury EGT. Zadanie 26. Na rysunku zamieszczono schemat konstrukcyjny przyrządu giroskopowego o poziomej osi głównej. Pogrubioną strzałką wskazano sprężynę, której zadaniem jest kompensowanie drgań przyrządu giroskopowego. utrzymanie wskazówki przyrządu giroskopowego w położeniu pionowym. równoważenie momentu, który dąży do pokrycia się osi głównej giroskopu z osią Z. równoważenie momentu, który dąży do pokrycia się osi głównej giroskopu z osią X. Zadanie 27. Na rysunku przedstawiono akumulator ołowiowy. srebrowo-cynkowy. kadmowo-niklowy. litowo-żelazowy. Strona 7 z 10

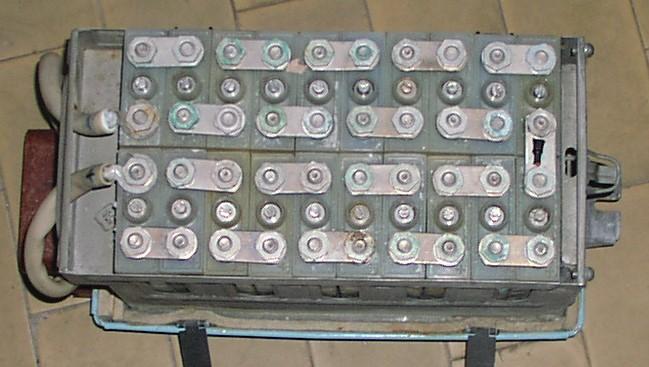

8 Zadanie 28. Rysunek przedstawia pulpit sterowania systemem Zadanie 29. TDR VOR COM ADF Na rysunku przedstawiono schemat konstrukcyjny prędkościomierza IAS. prędkościomierza VSI. wysokościomierza. machometru. Zadanie 30. Antenę typu dipol prosty o długość 2,5 m, która odpowiada ¼ L (jednej czwartej długości fali), stosuje się gdy urządzenie radiowe pracuje na częstotliwości Zadanie 31. 0,3 MHz 3 MHz 30 MHz 300 MHz Połączenia śrubowe zabezpiecza się kształtowo za pomocą Zadanie 32. podkładki sprężystej. zawleczki. nakrętki. lakieru. Który z podanych wymiarów tolerowanych wg znormalizowanych pasowań dopuszcza największą tolerancję wykonania? 25 H12 25 f9 25 R7 25 d6 Strona 8 z 10

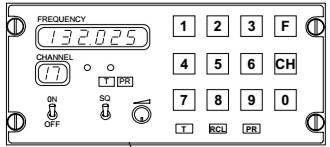

9 Zadanie 33. Rysunek przedstawia zasadę działania silnika indukcyjnego. histerezowego. krokowego. Ferrarisa. Zadanie 34. Które z urządzeń pokładowych składa się z nadajnika i odbiornika? ILS ADF DME VOR Zadanie 35. Wskazania prędkości pionowej na tarczy EADI zobrazowane są na pasku oznaczonym symbolem L1 L2 L3 L4 Zadanie 36. System ostrzegający podczas lotu o możliwości wystąpienia kolizji statku powietrznego z innym statkiem powietrznym określany jest akronimem TDR TCAS RNAV EICAS Strona 9 z 10

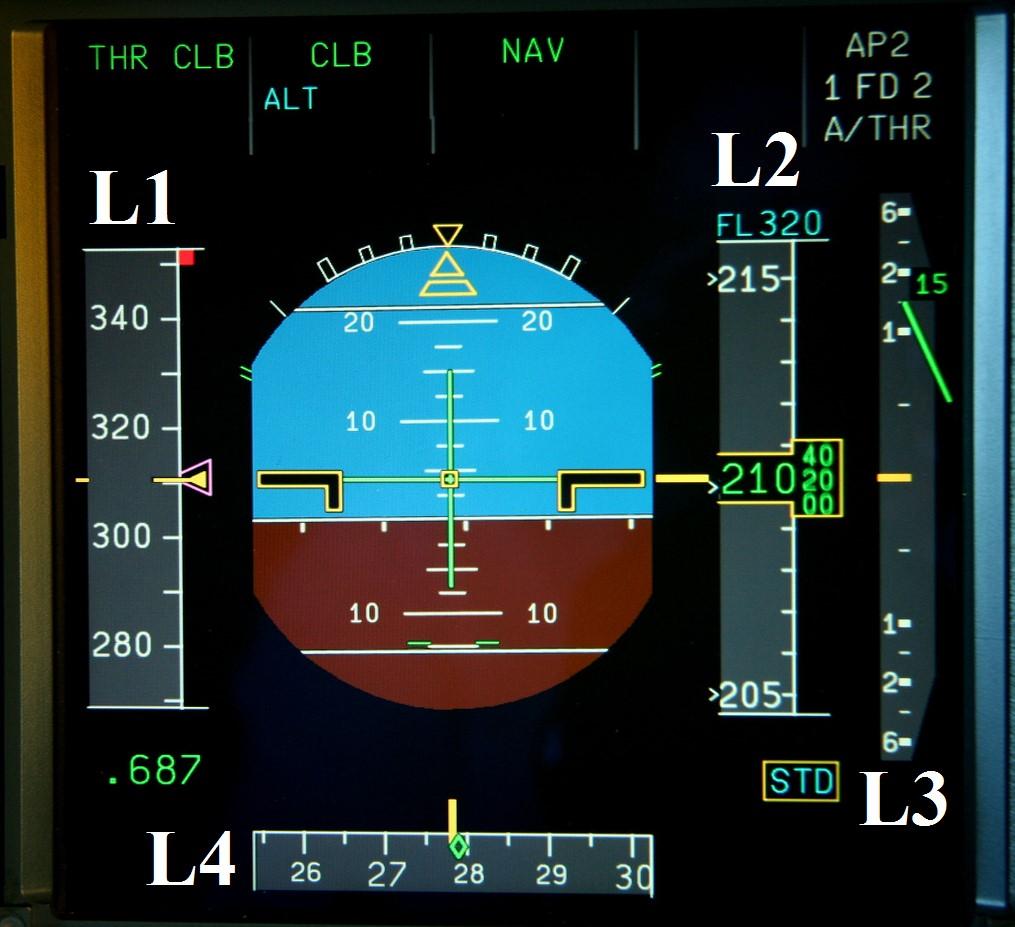

10 Zadanie 37. Identyfikację przez służby ruchu lotniczego statku powietrznego w czasie lotu umożliwia system Zadanie 38. ATC ADF VOR WRX Na rysunku przedstawiono obwód składający się z rozrusznika i akumulatora o parametrach E = 24 V i R w = 0,02 Ω. Ile wynosi maksymalna moc, którą można pobrać z akumulatora? W W W W Zadanie 39. Na rysunku zamieszczono schemat modelu urządzenia z wartościami nominalnymi parametrów. Jeżeli urządzenie jest sprawne, to amperomierz wskazuje wartość 4 A 5 A 6 A 7 A Zadanie 40. Siła docisku styków stycznika w stanie wzbudzenia przy zmianach napięcia sieci w zakresie V jest stała i niezależna od zmian wartości napięcia. zmienia się wykładniczo z wartością napięcia. zmienia się proporcjonalnie do wartości napięcia. zmienia się odwrotnie proporcjonalnie do wartości napięcia. Strona 10 z 10
