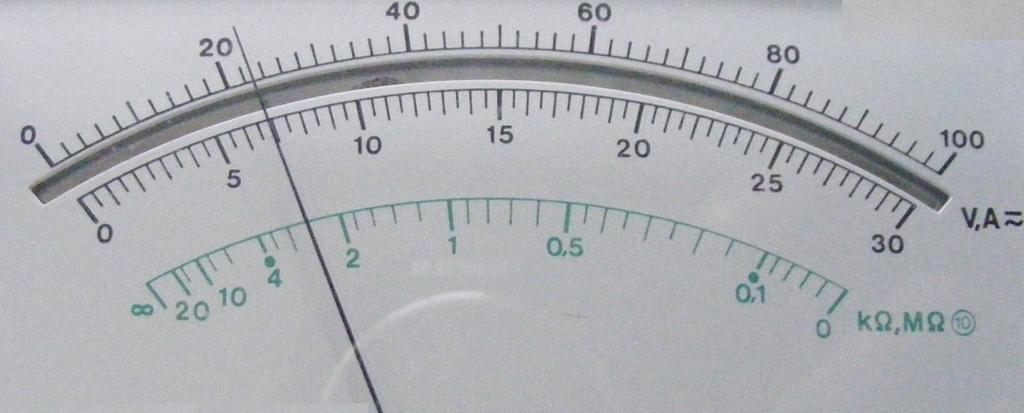

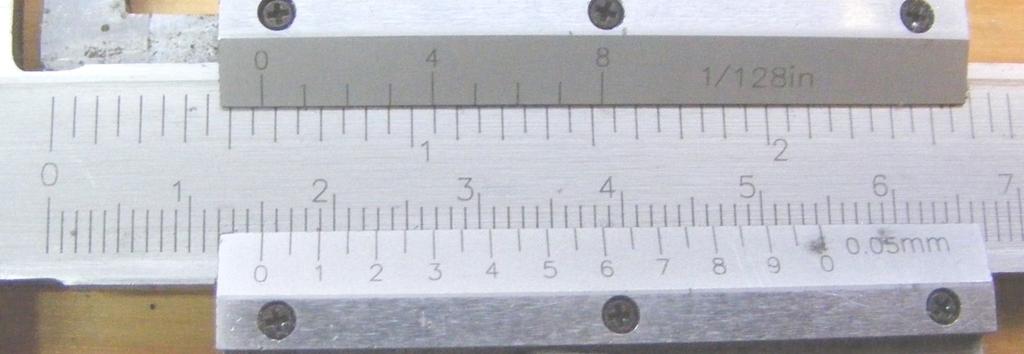

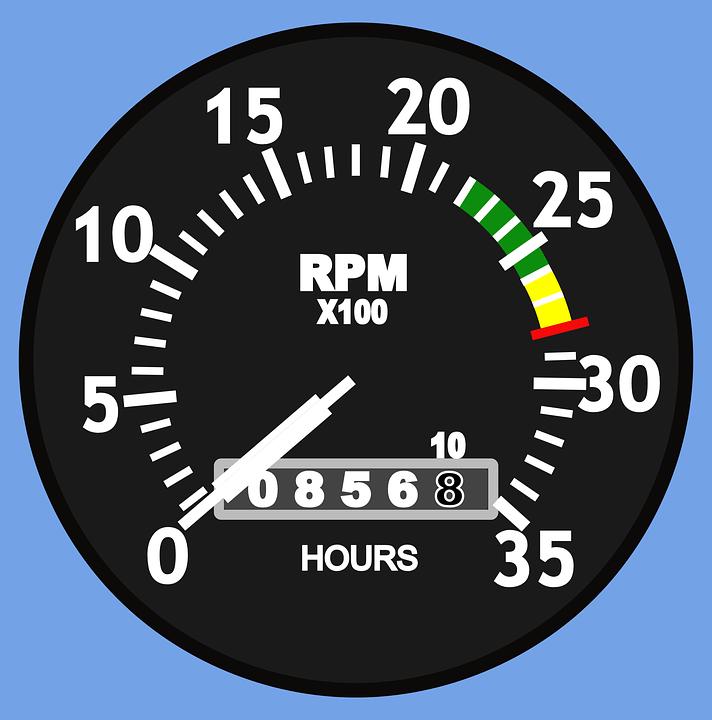

2 Zadanie 1. Na rysunku zamieszczono wskazanie amperomierza uzyskane podczas pomiaru natężenia prądu na zakresie 1,5 Ile wynosi wartość pomiaru? 250 ma 300 ma 350 ma 400 ma Zadanie 2. Na podstawie wskazań suwmiarki określ wartość pomiaru średnicy otworu. 17/32 inch 19/32 inch 21/32 inch 23/32 inch Zadanie 3. Zgodnie z tarczą obrotomierza dopuszczalne, maksymalne obroty silnika wynoszą obr./min obr./min obr./min obr./min Zadanie 4. Na rysunku przedstawiono schemat pomiaru ciśnienia dynamicznego powietrza przy użyciu rurki Pitote a. Prandtla. Bourdona. Venturi ego. Strona 2 z 11

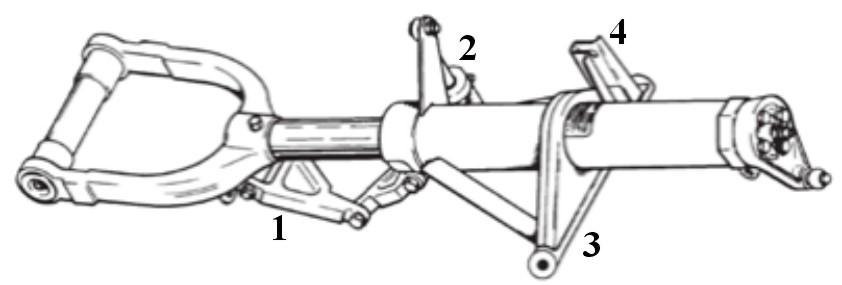

3 Zadanie 5. Światło pozycyjne z lewej strony statku powietrznego ma kolor biało-niebieski. czerwony. zielony. biały. Zadanie 6. Kształt przedstawionego na rysunku śmigła widzianego od przodu samolotu, z pozycji mechanika wskazuje, że jest to śmigło prawe, pchające. prawe, ciągnące. lewe, pchające. lewe, ciągnące. Zadanie 7. Wskaż uproszczoną postać równania Bernoulliego. Zadanie 8. p 1 V 1 = p 2 V 2 = const V 1 T 2 = V 2 T 1 = const p 1 T 2 = p 2 T 1 = const p 1 +0,5rv 2 1 = p 2 +0,5rv 2 2 = const Na którym rysunku wskazania zakrętomierza odpowiadają sytuacji, gdy samolot wykonuje zakręt prawidłowy? Strona 3 z 11

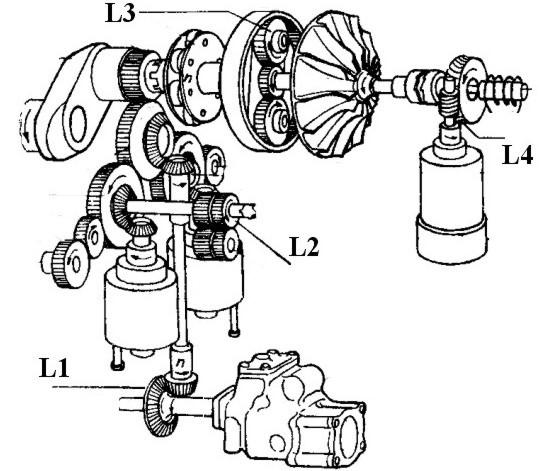

4 Zadanie 9. Na wykresie przedstawiono przebieg Cz skrzydła w funkcji kąta α dla profilów gładkiego, przy wysuniętych slotach, przy wysuniętych klapach oraz przy wysuniętych slotach i klapach. Przebieg C z odpowiadający profilowi gładkiemu oznaczono symbolem L1 L2 L3 L4 Zadanie 10. Na rysunku przedstawiającym skrzynię napędów silnika lotniczego przekładnię ślimakową oznaczono symbolem L1 L2 L3 L4 Zadanie 11. Podczas zasilania sieci pokładowej napięcie fazowe trójfazowego źródła naziemnego ma w stanie zdatności wartość z zakresu VAC VAC VAC VAC Strona 4 z 11

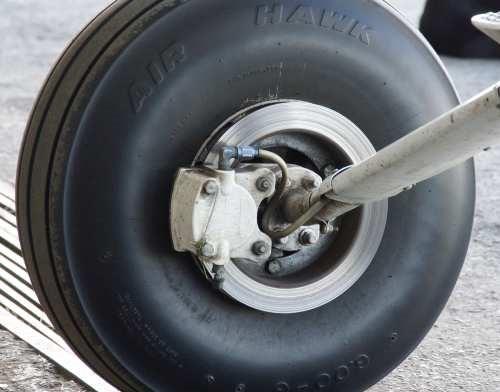

5 Zadanie 12. Obsługa techniczna przedstawionego na rysunku śmigłowca musi być wykonywana w organizacji obsługowej posiadającej certyfikat według Part 21 Part 145 Part M/F Part M/G Zadanie 13. Tłumik shimmy koła statku powietrznego oznaczono na rysunku cyfrą Zadanie 14. Jeżeli siła hamowania nie utrzymuje samolotu podczas próby silnika, to w układzie hamulcowym przedstawionym na rysunku należy wymienić bęben hamulcowy. klocki hamulcowe. szczęki hamulcowe. okładziny hamulcowe. Zadanie 15. Kompensacja aerodynamiczna sterów ma na celu przeciwdziałanie powstawaniu drgań sterów podczas lotu. zmniejszenie sił na sterownicy podczas wychylania steru. polepszenie sterowności samolotu. polepszenie stateczności samolotu. Strona 5 z 11

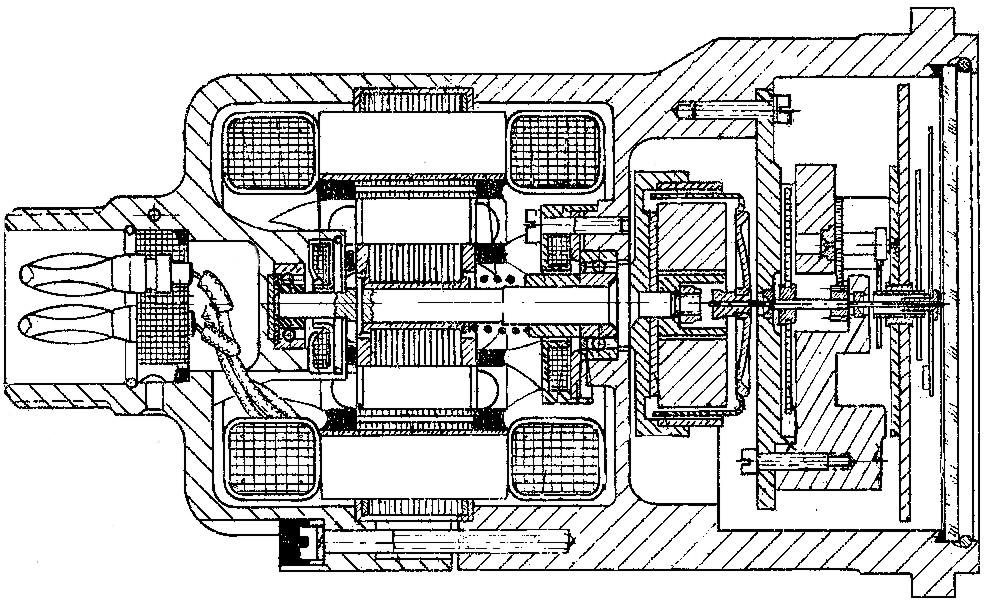

6 Zadanie 16. Urządzenie przedstawione na rysunku służy do sygnalizacji oblodzenia. sygnalizacji pożaru. pomiaru temperatury. pomiaru ciśnienia sprężania. Zadanie 17. Na rysunku przedstawiono przekrój wskaźnika wykorzystywanego w układzie do pomiaru ciśnienia. temperatury. obrotów. objętości. Zadanie 18. Na podstawie wskazań paliwomierza określ, wyrażoną w litrach, objętość paliwa przy całkowicie napełnionych zbiornikach statku powietrznego. Ok. 305 l Ok. 285 l Ok. 465 l Ok. 525 l Zadanie 19. Który z wymienionych mineralnych płynów hydraulicznych jest najczęściej stosowany w instalacjach pokładowych statków powietrznych? Aeroshell Fluid-4 Skydrol-500A Płyn Oronit-8200 Płyn AM-70/10 Strona 6 z 11

7 Zadanie 20. Części zamienne już użytkowane, wymagające sprawdzenia lub naprawy są oznaczone w magazynie statusem (kolorem) Zadanie 21. zielonym. żółtym. czerwonym. niebieskim. Dokument, na podstawie którego należy dobierać części zamienne do samolotu, oznaczony jest akronimem Zadanie 22. IPC SRM CMM ITEM W technice lotniczej do budowy wysoko obciążonych elementów płatowca samolotów stosowane są kompozyty Zadanie 23. epoksydowo-borowe. epoksydowo-szklane. epoksydowo-węglowe. epoksydowo-kevlarowe. Ze względu na procenty wagowe głównym składnikiem stopów magnezu oprócz aluminium jest Zadanie 24. cynk. ołów. cyna. krzem. Podstawowym składnikiem stopowym stali odpornych na korozję jest Zadanie 25. chrom. kobalt. nikiel. molibden. Nitrocellon przeznaczony jest do malowania duralowych pokryć płatowca. impregnacji płóciennych pokryć płatowca. konserwacji lotniczych wyrobów gumowych. konserwacji żeliwnych odlewów w lotnictwie Strona 7 z 11

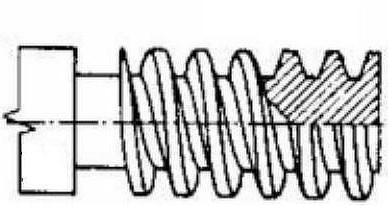

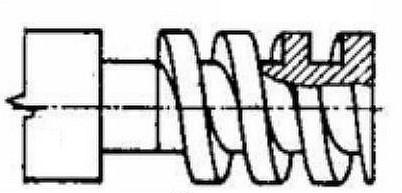

8 Zadanie 26. Badanie metodą penetracji barwnej stosuje się do wykrywania wad Zadanie 27. połączeń klejonych. wewnętrznych metali. węglowych struktur kompozytowych. powierzchniowych materiałów metalicznych. Na elementach stalowych statku powietrznego pozostawionych w stanie niezakonserwowanym, np. na trzonie siłownika hydraulicznego, można wzrokowo zauważyć ślady korozji Zadanie 28. międzykrystalicznej. elektrolitycznej. powierzchniowej. selektywnej. Zasadniczym sposobem ochrony przed korozją elementów wykonanych ze stopów magnezu jest Zadanie 29. azotowanie. oksydowanie. nawęglanie. platerowanie. Na rysunku przedstawiono schemat silnika obcowzbudnego. bocznikowego. szeregowego. szeregowo-bocznikowego. Zadanie 30. Na rysunku przedstawiono stycznik z zestykiem zwiernym. rozwiernym. wyłączającym. przełączającym. Strona 8 z 11

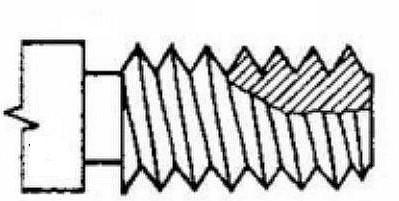

9 Zadanie 31. Zamieszczonego na rysunku klucza płaskiego używa się do nakrętek normalnych śrub metrycznych M4 M6 M8 M10 Zadanie 32. Na rysunku ilustrującym czynności wykonywane podczas nitowania cyfrą 3 oznaczono wiercenie. dociskanie. zakuwanie. zagławianie. Zadanie 33. Na którym z rysunków przedstawiono gwint, który wg Polskich Norm oznacza się symbolem Tr, np. Tr24x5? Strona 9 z 11

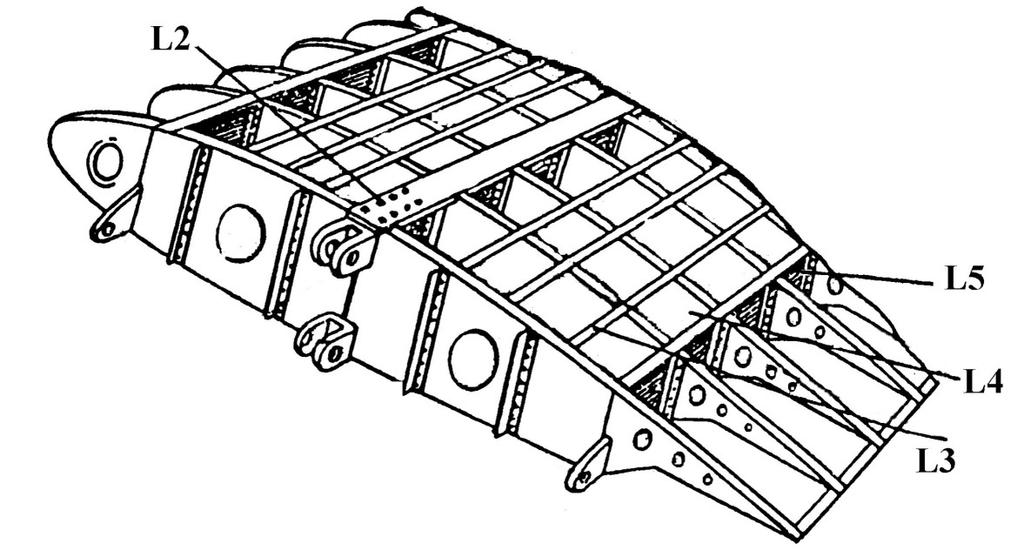

10 Zadanie 34. Zabezpieczenie kształtowe połączenia śrubowego wykonuje się za pomocą Zadanie 35. podkładki sprężystej. zawleczki. nakrętki. lakieru. Wszystkie planowe czynności obsługi technicznej statku powietrznego zapisane są w Zadanie 36. książce płatowca. programie obsługi technicznej. pokładowym dzienniku technicznym. instrukcji obsługi technicznej statku powietrznego. Podczas wykonywania czynności obsługowych układów krytycznych statku powietrznego należy Zadanie 37. zaznaczyć w karcie zadaniowej układy krytyczne. wykonać dodatkowe testy sprawdzające. wykonać sprawdzenie przez drugą osobę. potwierdzić wykonanie czynności dwa razy. Celem ważenia samolotu jest określenie położenia środka ciężkości samolotu w konfiguracji Zadanie 38. przygotowanej do lotu. z nieużywalną ilością paliwa. bez paliwa i ładunku. z maksymalnym ładunkiem. Na rysunku ilustrującym konstrukcję skrzydła ściankę oznaczono symbolem L2 L3 L4 L5 Strona 10 z 11

11 Zadanie 39. Z ilu ogniw składa się lotniczy akumulator kadmowo niklowy (bateria), jeżeli jedno ogniwo wytwarza napięcie równe około 1,4 V? Zadanie ogniw. 15 ogniw. 20 ogniw. 24 ogniw. Dopuszczalna, maksymalna wartość wysokości kabinowej w kabinie samolotu pasażerskiego wynosi około m m m m Strona 11 z 11
