1 PL RZECZPOSPOLITA POLSKA (12) OPIS OCHRONNY WZORU PRZEMYSŁOWEGO (19) PL (11) Urząd Patentowy Rzeczypospolitej Polskiej (21) Numer zgłoszenia: (22) Data zgłoszenia: (51) Klasyfikacja: (54) Lampa (45) O udzieleniu prawa z rejestracji ogłoszono: WUP 05/2014 (73) Uprawniony z rejestracji wzoru przemysłowego: PROFILE VOX SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ SPÓŁKA KOMANDYTOWA, Czerwonak, (PL) (72) Twórca(y) wzoru przemysłowego: LOBA JAN, Poznań, (PL)

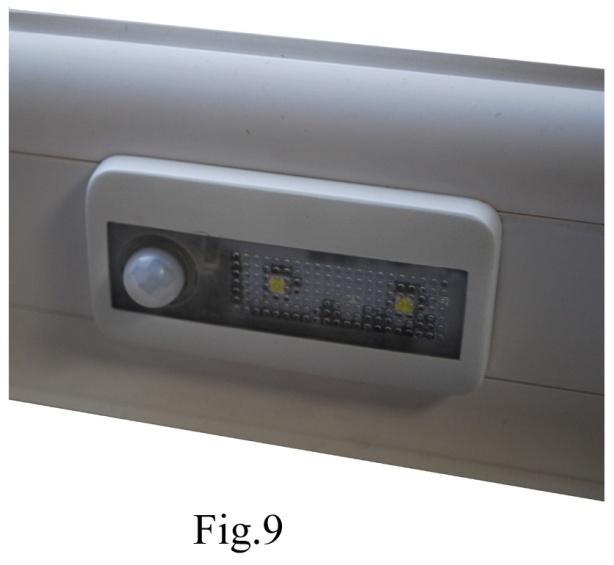

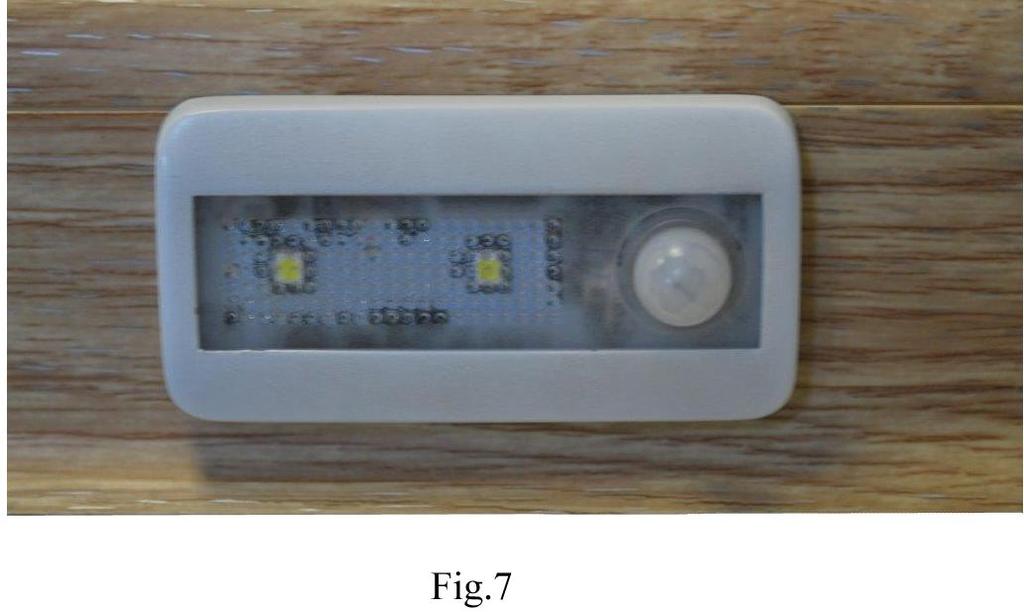

2 2 PL Opis wzoru przemysłowego Przedmiotem wzoru przemysłowego jest lampa przeznaczona do oświetlenia pomieszczeń w szczególności do oświetlania ciągów komunikacyjnych, schodów, korytarzy, wejść itp. Istotę wzoru stanowi nowa postać lampy stanowiąca kompozycję plastyczną, wyróżniającą lampę spośród innych lamp będących na rynku, charakteryzująca się zwartą, zamkniętą konstrukcją, przy czym posiada dodatkowy ruchomy element umożliwiający jej użytkowanie jako lampy niezamontowanej. Lampa w podstawowej odmianie jest przeznaczona do montażu w listwach przypodłogowych lub innych elementach dekoracyjnych. Przedmiot wzoru przemysłowego uwidoczniono na rysunkach. Lampa w pierwszej odmianie wzoru jest uwidoczniona na figurach 1, 2 i 3. Lampa w pierwszej odmianie wykonania przedstawiona na figurze 1 posiada płytę czołową w kształcie prostokątnego prostopadłościanu o zaokrąglonych brzegach oraz zaokrąglonych narożnikach, ponadto przód płyty czołowej posiada sfazowania, w płycie czołowej znajduje się przezroczysta szybka osłaniająca źródło światła np. żarówkę żarową lub LED, oraz wypukłą soczewkę. Szybka osłaniająca źródło światła posiada rozbudowaną powierzchnię wewnętrzną w celu rozproszenia światła. Przedstawiony na figurze 2 widok z dłuższego boku uwidacznia kształt i usytuowanie soczewki. Przedstawiony na figurze 3 widok z krótszego boku uwidacznia znajdujące się od strony tylnej lampy gniazdo dla baterii, ukształtowane w taki sposób, że pomiędzy płytą czołową a korpusem gniazda utworzone są dwa, równoległe do dłuższego boku płyty czołowej, wgłębienia, służące do montażu lampy. Lampa w drugiej odmianie wzoru jest uwidoczniona na figurach 4, 5 i 6. Lampa w drugiej odmianie wykonania przedstawiona na figurze 4 posiada płytę czołową w kształcie prostokątnego prostopadłościanu o zaokrąglonych brzegach oraz zaokrąglonych narożnikach, ponadto przód płyty czołowej posiada sfazowania, w płycie czołowej znajduje się przezroczysta szybka osłaniająca źródło światła np. żarówkę żarową lub LED, oraz wypukłą soczewkę. Szybka osłaniająca źródło światła posiada rozbudowaną powierzchnię wewnętrzną w celu rozproszenia światła. Przedstawiony na figurze 5 widok z dłuższego boku uwidacznia kształt i usytuowanie soczewki. Przedstawiony na figurze 6 widok z krótszego boku uwidacznia znajdującą się od strony tylnej lampy osłonę, która może być odłączana w celu wymiany baterii. W bocznej ściance osłony znajduje się otwór ułatwiający demontaż osłony w celu wymiany baterii. Lampa w trzeciej odmianie wzoru jest uwidoczniona na figurach 7 i 8. Lampa w trzeciej odmianie wykonania przedstawiona na figurze 7 posiada płytę czołową w kształcie prostokątnego prostopadłościanu o zaokrąglonych brzegach oraz zaokrąglonych narożnikach, ponadto przód płyty czołowej posiada sfazowania, w płycie czołowej znajduje się przezroczysta szybka osłaniająca źródło światła np. żarówkę żarową lub LED, oraz wypukłą soczewkę. Szybka osłaniająca źródło światła posiada rozbudowaną powierzchnię wewnętrzną w celu rozproszenia światła. Płyta czołowa jest osadzona w dekoracyjnej kolorowej listwie przypodłogowej. Na figurze 8 został przedstawiony widok przekroju połączenia płyty czołowej lampy z listwą przypodłogową. Lampa w czwartej odmianie wzoru jest uwidoczniona na figurach 9 i 10. Lampa w trzeciej odmianie wykonania przedstawiona na figurze 9 posiada płytę czołową w kształcie prostokątnego prostopadłościanu o zaokrąglonych brzegach oraz zaokrąglonych narożnikach, ponadto przód płyty czołowej posiada sfazowania, w płycie czołowej znajduje się przezroczysta szybka osłaniająca źródło światła np. żarówkę żarową lub LED, oraz wypukłą soczewkę. Szybka osłaniająca źródło światła posiada rozbudowaną powierzchnię wewnętrzną w celu rozproszenia światła. Płyta czołowa jest osadzona w listwie przypodłogowej. Na figurze 10 został przedstawiony widok przekroju połączenia płyty czołowej lampy z listwą przypodłogową. Cechy istotne wzoru przemysłowego: 1. Lampa w pierwszej odmianie wykonania posiada oprawę w skład której wchodzi płyta czołowa oraz gniazdo dla baterii, płyta czołowa ma kształt prostokątnego prostopadłościanu o zaokrąglonych brzegach oraz zaokrąglonych narożnikach, ponadto przód płyty czołowej posiada sfazowania, w płycie czołowej znajduje się przezroczysta szybka z wypukłą soczewką, od strony tylnej lampa posiada gniazdo dla baterii, ukształtowane w taki sposób, że pomiędzy płytą czołową a korpusem gniazda

3 PL utworzone są dwa, równoległe do dłuższego boku płyty czołowej, wgłębienia, służące do montażu lampy. 2. Lampa w drugiej odmianie wykonania posiada oprawę w skład której wchodzi płyta czołowa oraz osłona tylna, płyta czołowa ma kształt prostokątnego prostopadłościanu o zaokrąglonych brzegach oraz zaokrąglonych narożnikach, ponadto przód płyty czołowej posiada sfazowania, w płycie czołowej znajduje się przezroczysta szybka z wypukłą soczewką, od strony tylnej lampa posiada osłonę. 3. Lampa w trzeciej odmianie wykonania posiada listwę przypodłogową oraz oprawę w skład której wchodzi płyta czołowa, płyta czołowa ma kształt prostokątnego prostopadłościanu o zaokrąglonych brzegach oraz zaokrąglonych narożnikach, ponadto przód płyty czołowej posiada sfazowania, w płycie czołowej znajduje się przezroczysta szybka z wypukłą soczewką, zaś listwa przypodłogowa posiada elementy dekoracyjne. 4. Lampa w czwartej odmianie wykonania posiada listwę przypodłogową oraz oprawę w skład której wchodzi płyta czołowa, płyta czołowa ma kształt prostokątnego prostopadłościanu o zaokrąglonych brzegach oraz zaokrąglonych narożnikach, ponadto przód płyty czołowej posiada sfazowania, w płycie czołowej znajduje się przezroczysta szybka z wypukłą soczewką. Ilustracja wzoru
