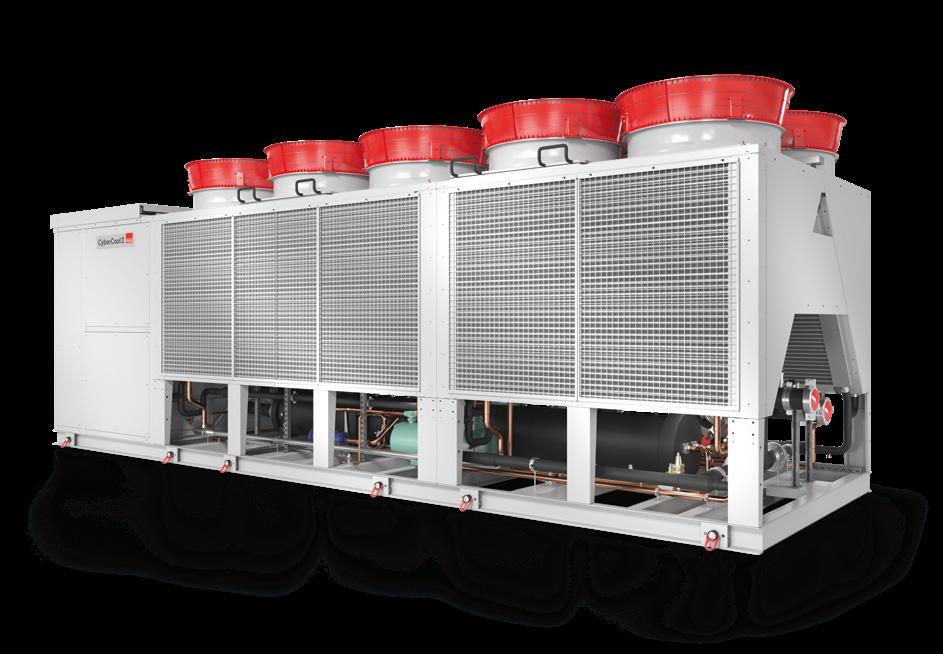

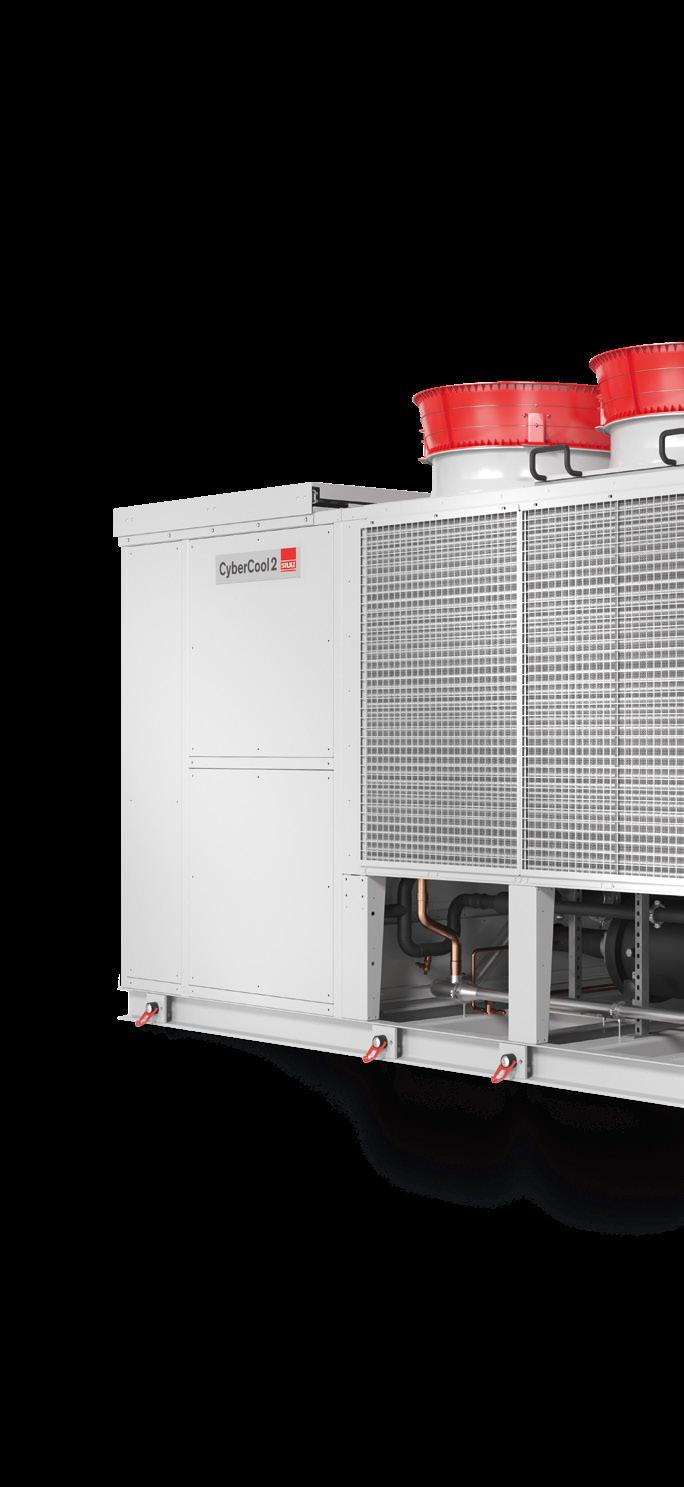

1 CyberCool 2 Najbardziej wydajny, niezawodny oraz najciszej pracujący agregat wody lodowej w swojej klasie. Wykonano zgodnie z wymaganiami. Made in Germany.

2 Systemy klimatyzacyjne STULZ do zastosowań o wysokim bezpieczeństwie pracy na całym świecie Od ponad 40 lat jesteśmy jednym z wiodących na świecie producentów rozwiązań klimatyzacyjnych dla niezawodnych aplikacji. Robimy projekty dla naszych klientów oraz produkujemy systemy klimatyzacyjne, agregaty wody lodowej. Dodatkowo planujemy indywidualne rozwiązania klimatyzacyjne, uruchamiamy instalacje i zapewniamy ich serwisowanie. Naszą siedzibą jest Hamburg. Posiadamy 19 spółek zależnych, 10 zakładów produkcyjnych oraz partnerów handlowych i serwisowych w ponad 140 krajach, dzięki czemu jesteśmy zawsze blisko naszych klientów. Doskonała technika z Niemiec Połączenie wieloletniego doświadczenia i ogromnego potencjału innowacyjnego czyni z firmy STULZ wyjątkowe przedsiębiorstwo. Od inżyniera po doradcę klienta wszyscy ściśle współpracujemy w zespołach, które wspólnie projektują i nieprzerwanie udoskonalają systemy klimatyzacyjne i agregaty wody lodowej we wszystkich fazach rozwoju. Nasze produkty są trwałe i niezawodne oraz wyznaczają na całym świecie wysokie standardy pod względem energooszczędności. Serwis 24/7/365 W Niemczech 140 wysoko wykwalifikowanych techników serwisowych w 10 lokalizacjach dba o kompetentne i szybkie rozwiązywanie problemów przez całą dobę. Od 40 lat nasi klienci mogą polegać na wiedzy technicznej, bogatych zasobach i pełnej dostępności serwisu STULZ. 2

3 Maksymalna energooszczędność. Minimalna emisja hałasu. Optymalne bezpieczeństwo pracy. Agregaty wody lodowej CyberCool 2 gwarantują maksymalną energooszczędność i optymalne bezpieczeństwo pracy kompleksowych i wymagających układów wody lodowej. Oraz zupełnie nową, innowacyjną koncepcję, w której wszystkie elementy konstrukcyjne są zestrojone z sobą tak, by zapewnić wysoką efektywność energetyczną przy niskiej emisji hałasu. W centrum uwagi: najlepsze indywidualne rozwiązanie chłodnicze dla klienta Każde urządzenie CyberCool 2 jest precyzyjnie konfigurowane odpowiednio do potrzeb klienta. Niezależnie od rozmiaru, wydajności chłodniczej, sprężarek, instalacji elektrycznej i czynnika chłodniczego: zawsze znajdziemy optymalne rozwiązanie. Uwzględniamy międzynarodowe normy i wymagania specyficzne dla poszczególnych krajów, jaki i indywidualne życzenia odnośnie modułowości i opcji dodatkowych. Wydajność i niezawodność. I cicha praca. Oszczędność energii kosztem bezawaryjności? Niższa emisja hałasu dzięki wydajności energetycznej? Agregaty wody lodowej firmy STULZ nie akceptują kompromisów. W urządzeniach CyberCool 2 optymalizujemy w zrównoważony sposób wszystkie parametry wydajnościowe: klient otrzymuje urządzenie o wyższej efektywność i bezawaryjność przy niższej emisji hałasu. CyberCool 2 Nasza obietnica TCO Urządzenia CyberCool 2 są konsekwentnie projektowane tak, by pod względem TCO plasować się na czołowej pozycji na rynku chłodniczym, czyli przez cały okres trwałości użytkowej gwarantować najniższe łączne koszty eksploatacji we wszystkich warunkach roboczych. Koszty zakupu urządzenia CyberCool 2 zwracają się bardzo szybko Nasi klienci podejmują rozsądne decyzje inwestycyjne. Ponieważ wiedzą, że inwestycje w jakość, niezawodność i wydajność agregatów wody lodowej firmy STULZ zwrócą się w krótkim czasie dzięki energooszczędności i bezpieczeństwu działania zakupionych urządzeń CyberCool 2 Łączne koszty zakupu Produkt innej firmy Łączne koszty po 10 latach Produkt innej firmy bez chłodzenia swobodnego 3

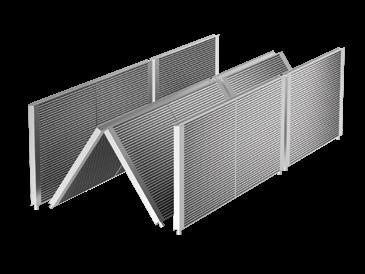

4 CyberCool 2 najważniejsze fakty dotyczące energooszczędności Zmaksymalizowana wielkość konstrukcyjna skraplaczy EER Zmaksymalizowane wielkości konstrukcyjne komponentów zapewniają niski pobór energii. 1. Zmaksymalizowany wymiennik chłodzenia swobodnego Redukcja czasu pracy sprężarki poprzez wczesne, płynne przełączanie w tryb mieszany i trybchłodzenia swobodnego Zminimalizowana moc napędowa pompy dziękimałym stratom ciśnienia hydraulicznego Wersja miedziano-aluminiowa EER Wymienniki chłodzenia swobodnego o dużej powierzchni 2. Duże skraplacze mikrokanałowe Zredukowana moc napędowa wentylatorów przez zminimalizowany opór po stronie powietrza Niska temperatura skraplania w trybie DX zapewnia małe zużycie energii Lepsze przenoszenie ciepła przy jednocześnie mniejszej ilości czynnika chłodniczego Hermetyczna komora sprężarki 3. Wentylatory EC o zredukowanej prędkości obrotowej Zredukowany pobór prądu i mniejsza emisja hałasu, ponieważ wentylatory pracują zawsze pod częściowym obciążeniem Zoptymalizowane pod kątem pracy ciągłej 4. Parowniki o dużej powierzchni zapewniające wysokie temperatury parowania Małe straty ciśnienia i zoptymalizowane przenoszenie ciepła gwarantują bardzo wysokie temperatury parowania 4

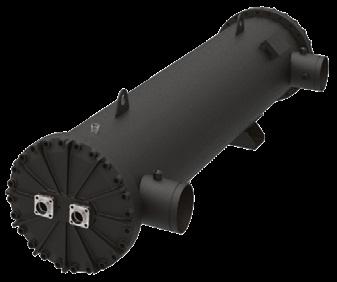

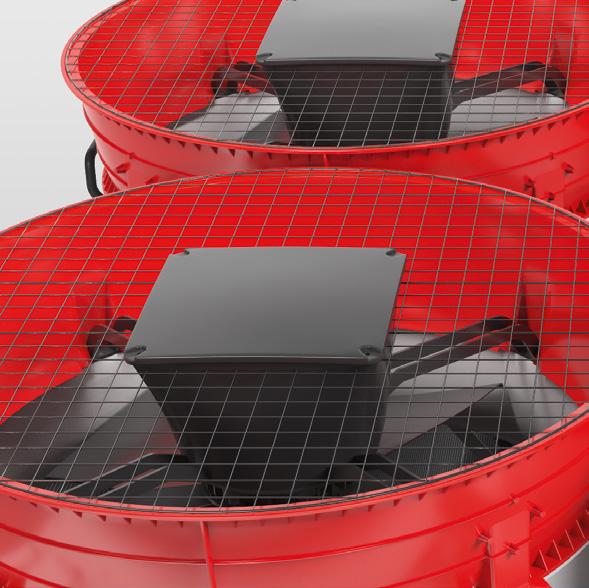

5 EER Wentylatory EC o dużej powierzchni (Ø 910 mm) EER Parownik o zmaksymalizowanej wielkości konstrukcyjnej Nisko poprowadzona linia skraplacza EER Konstrukcja podstawowa w postaci spawanej ramy stalowej 5

6 Chłodzenie swobodne. Wydajniej się nie da. Tryb mieszany Hamburg 35 C 16 C 4 C 0 C Tryb sprężarkowy/dx ~1752 h/rok (20%) Tryb mieszany ~5168 h/rok (59%) Chłodzenie swobodne 100% ~1840 h/rok (21%) Chłodzenie swobodne urządzenia CyberCool 2 wykorzystuje temperaturę zewnętrzną, która zwłaszcza w chłodnych i umiarkowanych strefach klimatycznych oferuje największe potencjały oszczędnościowe. Przy niskich temperaturach zewnętrznych chłodzenie swobodne może całkowicie zastąpić pochłaniające dużo energii chłodzenie sprężarkowe. W umiarkowanych strefach klimatycznych urządzenie CyberCool 2 pracuje przez większą część roku w energooszczędnym trybie mieszanym, który łączy chłodzenie swobodne z chłodzeniem sprężarkowym. CyberCool 2 najwyższej klasy agregaty do centrów obliczeniowych: Wczesne przełączanie w tryb chłodzenia swobodnego Maksymalne wykorzystanie wymienników chłodzenia swobodnego między trybem sprężarkowym i chłodzeniem swobodnym Wymienniki o zmaksymalizowanej powierzchni -15 C h/rok Podstawa obliczeniowa: etylen 30% 6

7 Nie ma wydajności bez Mix Mode Boost W strefach umiarkowanych agregaty wody lodowej z chłodzeniem swobodnym przez większą część roku pracują w trybie mieszanym. Dlatego też optymalizacja trybu mieszanego stwarza największe potencjały oszczędnościowe. W trybie mieszanym parametry urządzenia CyberCool 2 są najbardziej odczuwalne: wykorzystuje ono efektywnie regulację ciśnienia skraplania, aby do minimum zredukować pobór energii przez sprężarki. Innowacja: w przeciwieństwie do tradycyjnych rozwiązań urządzenie CyberCool 2 w trybie Mix Mode Boost wykorzystuje w 100% powierzchnie wymienników DX bez konieczności regulacji prędkości obrotowej wentylatorów, co ogromie zwiększa wydajność i znacznie obniża koszty eksploatacji. 18 C 12 C Tryb DX Urządzenie CyberCool 2 redukuje do minimum koszty eksploatacji we wszystkich trybach pracy, także w stosunkowo energochłonnym trybie DX. W porównaniu z konkurencyjnymi produktami urządzenie CyberCool 2 osiąga w trybie DX najwyższe parametry wydajnościowe oraz gwarantuje bezpieczeństwo eksploatacji. Chłodzenie swobodne W zimnych porach roku woda jest chłodzona wyłącznie za pomocą niskich temperatur zewnętrznych. Zmaksymalizowane wymienniki chłodzenia swobodnego i wczesne, płynne punkty przełączania redukują pobór energii do niezbędnego minimum. 18 C 18 C 12 C 12 C 7

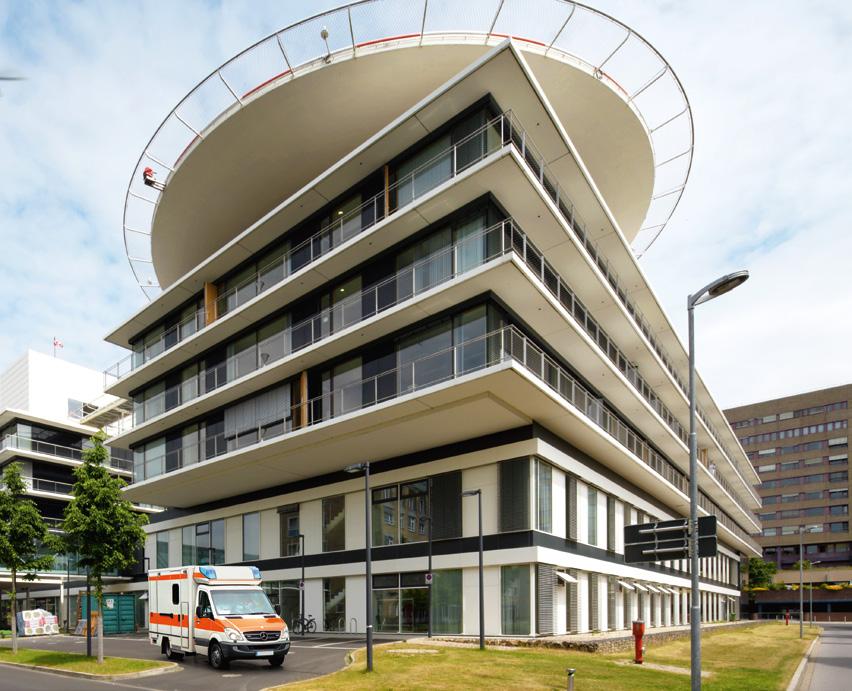

8 Optymalizacja pod kątem cichej pracy dla wszystkich zastosowań W wielu projektach zachodzi konieczność uwzględnienia hałasu emitowanego przez agregaty wody lodowej. Zwłaszcza w przypadku instalacji w pobliżu budynków biurowych lub w szpitalach natężenie dźwięku musi być niskie. Projektując urządzenia CyberCool 2, firma STULZ skoncentrowała się na ich optymalizacji pod kątem cichej pracy, jednak bez zmiany wydajności energetycznej. Urządzenie CyberCool 2 jest wyposażone w najwyższej jakości komponenty, które znacznie minimalizują poziom ciśnienia akustycznego: Wentylatory EC o dużej powierzchni (Ø 910 mm) umożliwiają pracę ze zredukowaną prędkością obrotową Budowa skraplacza o zoptymalizowanym przepływie powietrza zapewnia brak stref martwych spowodowanych krawędziami załamującymi przepływ lub turbulencjami, co skutkuje mniejszymi stratami ciśnienia i niższą emisją hałasu Obudowana komora sprężarki gwarantująca niski poziom hałasu Nakładka dyfuzorowa wentylatora (opcja) optymalizuje strumień powietrza, zmniejszając przy tym pobór energii elektrycznej nawet o 20%, a hałas o 5 db(a) 8

9 Mocne i ciche W miejscach przebywania ludzi należy minimalizować emisję hałasu. Dotyczy to zarówno terenów przemysłowych, jak i w jeszcze większym stopniu budynków biurowych, szpitali czy osiedli mieszkaniowych. Urządzenie CyberCool 2 jest wyposażone w komponenty, które w imponujący sposób redukują emisję hałasu do minimum. Dzięki temu pracuje znacznie ciszej, niż zespoły inżynierów STULZ, które je zaprojektowały. Ciśnienie akustyczne μpa Poziom ciśnienia akustycznego db(a) Samolot w odległości 25 m Fajerwerki Zespół rockowy Młot pneumatyczny Ruchliwa ulica 80 Głośne stanowisko pracy Dyskusja 60 Biuro CyberCool Biblioteka Pokój 30 Sypialnia Las 10 Granica słyszalności 9

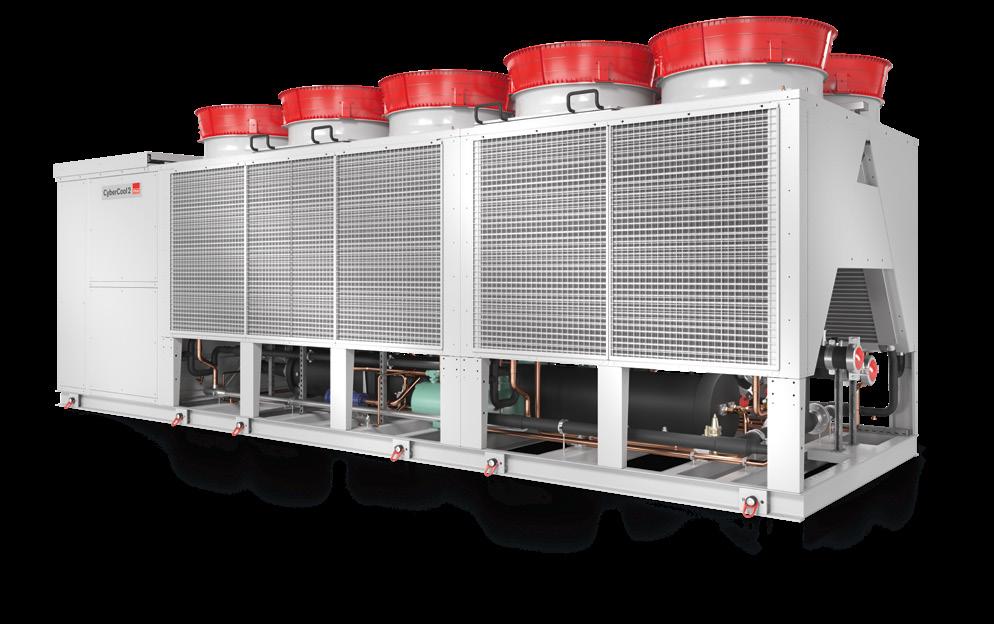

10 Wydajność. I niezawodność. I cicha praca! Dla dużych... Urządzenie CyberCool 2 pozwala na uzyskanie optymalnego punktu pracy dla każdego projektu: w zależności od priorytetu można indywidualnie zoptymalizować efektywność energetyczną, emisję hałasu lub oba te parametry. Poniższe przykłady pokazują różne obszary zastosowania urządzenia CyberCool 2. Priorytet: energooszczędność Wentylatory pracują z dużą prędkością obrotową. EER Ciśnienie akustyczne (1 m) EER Moc chłodnicza EER Ilość powietrza Pobór mocy wentylatora 74 db(a) 3, kw m 3 /h 1,63 kw Priorytet: emisja hałasu Maksymalnie zredukowana emisja hałasu Ciśnienie akustyczne (1 m) EER Moc chłodnicza EER Ilość powietrza Pobór mocy wentylatora 66 db(a) 2, kw m 3 /h 0,10 kw Priorytet: Niska emisja hałasu i optymalna energooszczędność Minimalna emisja hałasu przy optymalnej energooszczędności. EER Ciśnienie akustyczne (1 m) EER Moc chłodnicza EER Ilość powietrza Pobór mocy wentylatora 70 db(a) 3, kw m 3 /h 0,83 kw Uwaga: Dane techniczne urządzenia CyberCool 2 ESO 7402 AHF W następujących warunkach: woda 18/12 C, temperatura zewnętrzna 35 C, z AxiTop poziom ciśnienia akustycznego (pod pełnym obciążeniem) w odległości 1 m w miejscu nieosłoniętym (zgodnie z ISO 3744), 30% glikolu 10

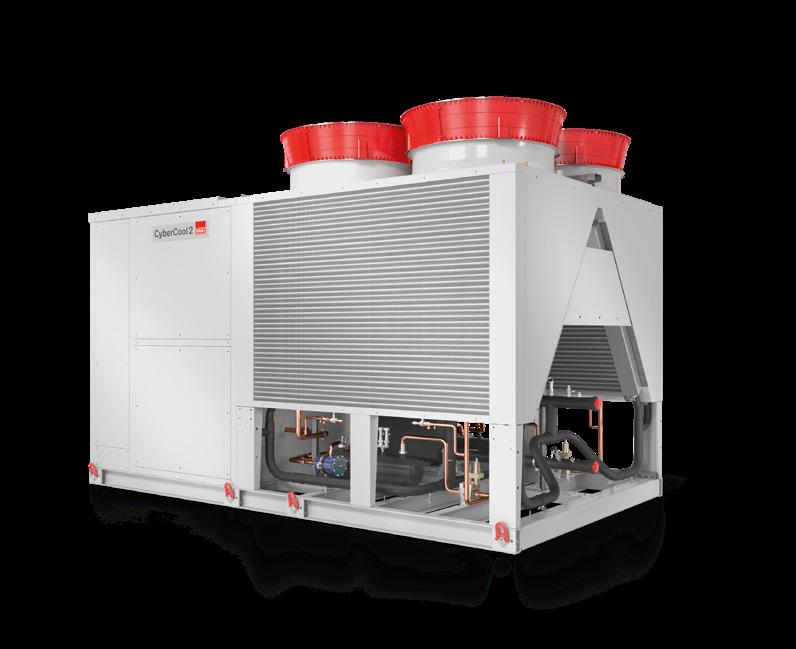

11 i małych Dobre parametry wydajności, niezawodności i emisji dźwięku obowiązują zarówno dla mniejszych jak dla dużych agregatów wody lodowej. Priorytet: emisja hałasu Maksymalnie zredukowana emisja hałasu Ciśnienie akustyczne (1 m) EER Moc chłodnicza EER Ilość powietrza Pobór mocy wentylatora 65,5 db(a) 3, kw m 3 /h 1 kw Priorytet: Niska emisja hałasu i wysoka energooszczędność Niska emisja hałasu przy optymalnej energooszczędności. EER Ciśnienie akustyczne (1 m) EER Moc chłodnicza EER Ilość powietrza Pobór mocy wentylatora 66 db(a) 4,1 200 kw m 3 /h 1,32 kw Uwaga: Dane techniczne urządzenia CyberCool 2 CQO 1902 ASF W następujących warunkach: woda 18/12 C, temperatura zewnętrzna 35 C, z AxiTop poziom ciśnienia akustycznego (pod pełnym obciążeniem) w odległości 1 m w miejscu nieosłoniętym (zgodnie z ISO 3744), 30% glikolu EER Energy Efficiency Ratio (współczynnik efektywności energetycznej) Współczynnik efektywności energetycznej (EER) agregatu wody lodowej opisuje stosunek mocy chłodniczej urządzenia do mocy pobieranej w punkcie pracy. EER = moc chłodnicza/pobór mocy 11

12 Climate. Customized. Państwo mają zadanie do wykonania, my mamy rozwiązanie. Różnorodność opcji, która zaspokoi wszystkie potrzeby. Wymagania dot. agregatów wody lodowej znacznie się różnią w zależności od takich czynników, jak lokalizacja i strefa klimatyczna, wytwarzanie ciepła, planowanie przestrzenne, ochrona środowiska i ochrona przed hałasem. CyberCool 2 oferuje optymalne rozwiązanie dla każdego zapotrzebowania: opcje konstrukcyjne i warianty wyposażeniowe zależne od wydajności można łączyć na różne sposoby. Na życzenie klienta nasza kadra inżynierska zaprojektuje oraz zrealizuje każdy projekt Przykład 1 Klimat stepowy i pustynny : suchy klimat o chłodnych zimach i upalnych latach Czym wyróżnia się urządzenie CyberCool 2 przeznaczone dla regionów gorących: Aktywne chłodzenie szafy sterowniczej (standard) Ochrona przed przegrzaniem w szafie sterowniczej: także przy bardzo wysokich temperaturach zewnętrznych temperatura graniczna 35 C nie jest przekraczana. Przepływ wymuszony przez komorę sprężarki (standard) Ochrona przed przegrzaniem komory sprężarki Częstotliwość: 60 Hz (opcja) Dach ochronny (opcja) Ochrona podzespołów elektronicznych w szafie sterowniczej przed wpływami atmosferycznymi, np. bezpośrednim nasłonecznieniem, gdy szafa jest otwarta. Także przy zamkniętej szafie dach ogranicza działanie wysokiej temperatury z zewnątrz. Kratka zabezpieczająca przed materiałem organicznym (opcja) Ochronna wymienników przed wpływami zewnętrznymi, takimi jak pył lub zanieczyszczenia, np. podczas burzy piaskowej Kratka ochronna wymienników (opcja) Ochrona wymienników przed aktami wandalizmu Ochrona przed korozją (opcja) Ochrona wszystkich wymienników ciepła przed agresywnym powietrzem, np. w miejscach w pobliżu instalacji przemysłowych, morza, na lotniskach itp. Moc chłodnicza 575 kw 455 kw 810 kw Temperatura zewnętrzna 40 C 55 C 50 C EER 2,94 1,77 2,94 Ciśnienie akustyczne (1 m) 72 db(a) 72 db(a) 72 db(a) Punkt pracy woda: 12/7 C woda: 12/7 C woda: 26/20 C Dane techniczne urządzenia CyberCool 2 ESO 7402 AHF przeznaczonego dla tego regionu 12

13 Lokalizacja Planowanie przestrzenne Strefa klimatyczna Ochrona środowiska Ochrona przed hałasem Wytwarzanie ciepła Bezpieczeństwo Integracja i połączenia w sieci Inhouse Engineering Inhouse Software Development Wraz z urządzeniem CyberCool 2 nasi klienci otrzymują rozwiązanie, które jest optymalnie skonfigurowane dla danego zastosowania. Przykład 2 Klimat syberyjski i tundry : klimat zimny i bardzo suchy Czym wyróżnia się urządzenie CyberCool 2 przeznaczone dla regionów zimnych: Dach ochronny (opcja) Ochrona podzespołów elektronicznych w szafie sterowniczej przed wpływami atmosferycznymi, np. deszczem lub śniegiem, gdy szafa jest otwarta Kratka zabezpieczająca przed materiałem organicznym (opcja) Ochrona wymienników przed czynnikami zewnętrznymi, np. gradem lub pyłkami roślin Zamykane wymienniki chłodzenia swobodnego (opcja) Kratka ochronna wymienników (opcja) Ochrona wymienników przed aktami wandalizmu Ogrzewanie szafy sterowniczej Ogrzewanie szafy sterowniczej gwarantuje optymalną temperaturę i wilgotność dla podzespołów elektronicznych i zapobiega wytwarzaniu się kondensatu. Ochrona przed korozją (opcja) Ochrona wszystkich wymienników ciepła przed agresywnym powietrzem, np. w miejscach w pobliżu instalacji przemysłowych, morza, na lotniskach itp. Moc chłodnicza 753 kw 753 kw 1000 kw Temperatura zewnętrzna 35 C -40 C 33 C EER 3, ,64 Ciśnienie akustyczne (1 m) 74 dba 0 dba 74 dba 100% chłodzenie swobodne 2,3 C 2,3 C 7 C Punkt pracy woda: 18/12 C woda: 18/12 C woda: 26/20 C Dane techniczne urządzenia CyberCool 2 ESO 7402 AHF przeznaczonego dla tego regionu 13

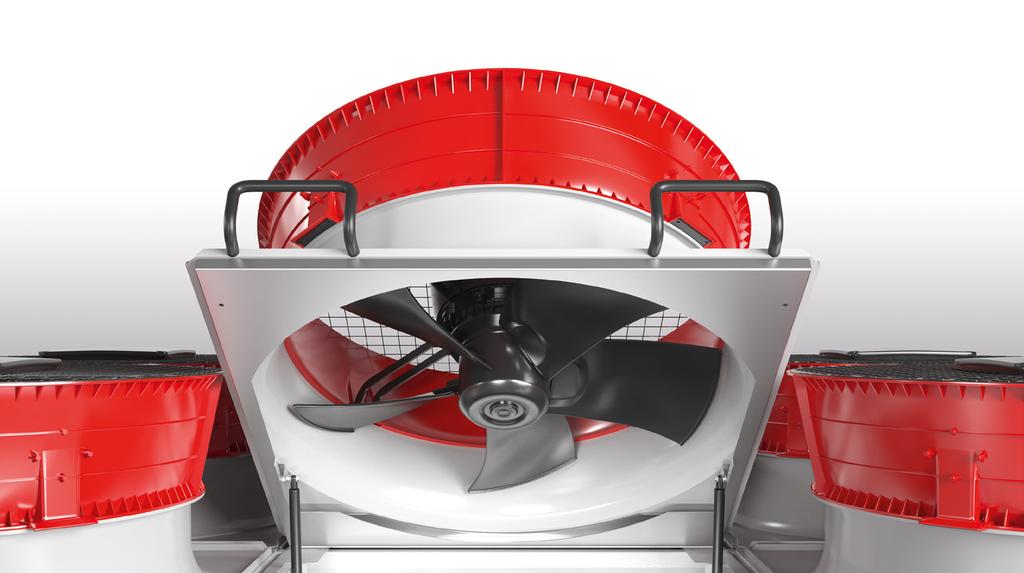

14 Przypadek 3: efektywna i ekonomiczna konserwacja Konserwacja urządzeń CyberCool 2 jest efektywna i ekonomiczna. Poprzez niezawodność urządzeń nasi klienci oszczędzają czas przestoju uwarunkowany serwisowaniem. Wentylatory z napędem wstecznym umożliwiającym łatwe czyszczenie powierzchni wymiennika (standard) Prosta koncepcja części zamiennych: Dzięki komponentom, które zostały zaadaptowane przemysłowo oraz ich jednolitym rozmiarom konstrukcyjnych części zamienne są dostępne na całym świecie Łatwiejsze przyporządkowanie komponentów, dzięki rozróżnieniu wysokiego i niskiego napięcia (standard) w szafie sterowniczej Dobry dostęp do komponentów głównych (standard) Łatwa instalacja i podłączanie urządzeń (standard) Kratka zabezpieczająca przed materiałem organicznym (opcja) Uchylne wentylatory (opcja): łatwe czyszczenie wymiennika Zamykane wymienniki chłodzenia swobodnego (opcja) Stolik na laptopa (opcja): ułatwia korzystanie z laptopa podczas konserwacji Oświetlenie i gniazdo wtykowe w szafie sterowniczej (opcja) Dach ochronny (opcja): szybka i łatwa konserwacja przy każdej pogodzie 14

15 Przypadek 4: bardzo długa faza chłodzenia swobodnego przy oddzielnym obiegu glikolu i wody oferuje duży potencjał oszczędnościowy W niektórych budynkach nie wolno używać glikolu. Dlatego w opcji non glycol 2 glikol stosowany jest tylko w obiegu wymiennika chłodzenia swobodnego. Takie rozwiązanie pozwala na czerpanie korzyści z chłodzenia swobodnego przy jednoczesnej rezygnacji z glikolu w budynku. Jednak na skutek oddzielenia obiegu chłodzenia swobodnego i obiegu wody lodowej dodatkowym wymiennikiem ciepła przesuwają się punkty przełączania w tryb chłodzenia swobodnego i tryb mieszany o kilka stopni Celsjusza. Aby agregat wody lodowej był energooszczędny, musi możliwie wcześnie pracować w trybie mieszanym i trybie chłodzenia swobodnego. Chłodzenie swobodne także w budynku bez glikolu Obieg z glikolem To wyjątkowe rozwiązanie firmy STULZ ogranicza do minimum straty wydajności. Płytowe wymienniki ciepła ze zminimalizowanymi stratami ciśnienia Dzięki temu można stosować małą pompę chłodzenia swobodnego o mniejszym zapotrzebowaniu na energię (musi pracować nieprzerwanie w trybie mieszanym i trybie chłodzenia swobodnego) Najwyższej jakości, optymalnie dobrane komponenty Obieg bez glikolu Optymalne punkty przełączania oszczędzają energię zwłaszcza w przypadku oddzielnych obiegów glikolu i wody CyberCool 2 ESO 7402 AHG Produkt innej firmy non glycol Produkt 35 C 35 C Pomiary w cyklu rocznym Liczba godzin MIX+FC CyberCool h Produkt innej firmy 5137 h w % 71% 59% Koszty eksploatacji , ,00 14 C Oszczędność roczna C 0 C Tryb mieszany między 14 C a 2 C 11 C 0 C -1 C Tryb mieszany między 11 C a -1 C Agregat wody lodowej CyberCool 2 będący przedmiotem obliczeń: ESO 7402 AHG przy temp. 18/12 C, temp. zewnętrzna 35 C, profil pogodowy dla Hamburga, 0,12 /kwh W przypadku agregatów wody lodowej bez glikolu uwzględniono dodatkowo pompę chłodzenia swobodnego, która znacznie zwiększa koszty eksploatacji. -15 C -15 C h/rok h/rok Blog STULZ: systemy CW bez glikolu Tryb sprężarkowy Tryb mieszany Tryb chłodzenia swobodnego 15

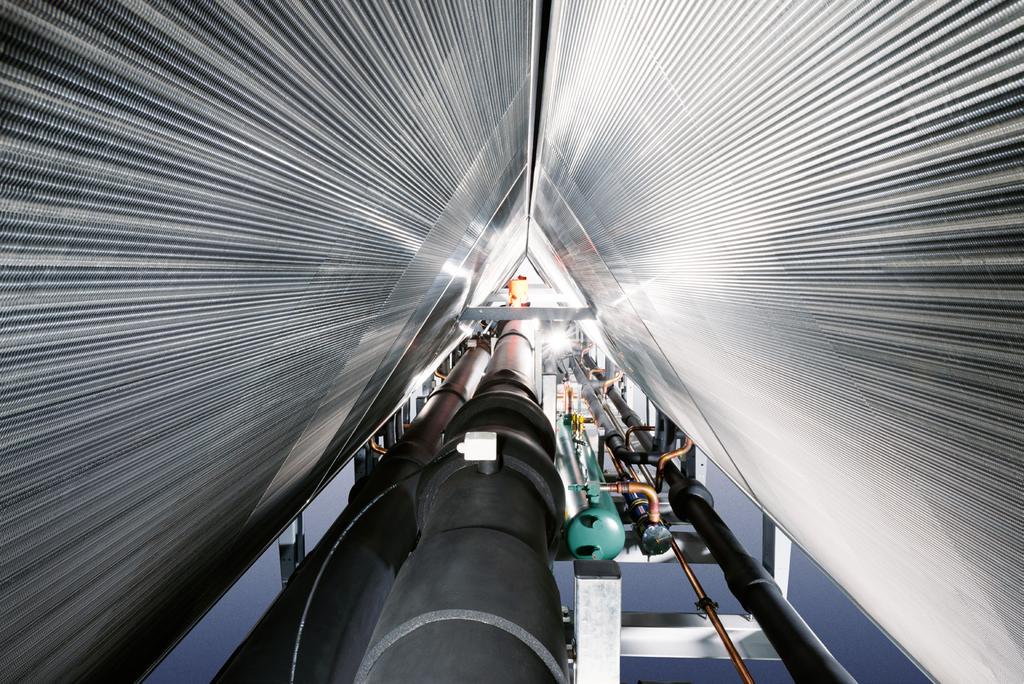

16 Bezpieczeństwo eksploatacji Made in Germany Wszystkie komponenty systemu CyberCool 2 współpracują ze sobą oraz są przystosowane do pracy ciągłej w trybie 24/7/365 przy maksymalnym bezpieczeństwie eksploatacji. Tryb awaryjny: W razie potrzeby prędkość obrotową wentylatorów można zwiększyć do maksimum Zaopatrzenie w części zamienne i pewność działania dzięki zaadaptowanych do warunków przemysłowych i dostępnych na rynku komponentów Końcowa kontrola jakości w postaci testów działania wszystkichkomponentów mechanicznych i elektrycznych Koncepcja instalacji i eksploatacji gwarantująca zachowanie funkcjonalności dzięki zamiennym komponentom systemowym(1 część zamienna dla 2 obiegów chłodniczych) Ochrona przed korozją (opcja) ochrona wszystkich wymienników ciepła przed agresywnym powietrzem, np. w lokalizacjach w pobliżu instalacji przemysłowych, morza, na lotniskach itp. Natychmiastowy start po awarii zasilania Konsekwentny rozdział poszczególnych bloków wymiennikowych w celu zapobieżenia przepływom zwrotnym powietrza w razie awarii wentylatora System zarządzania jakością od projektu po rozruch zgodnie z normą ISO 9001 i ISO I wiele więcej 16

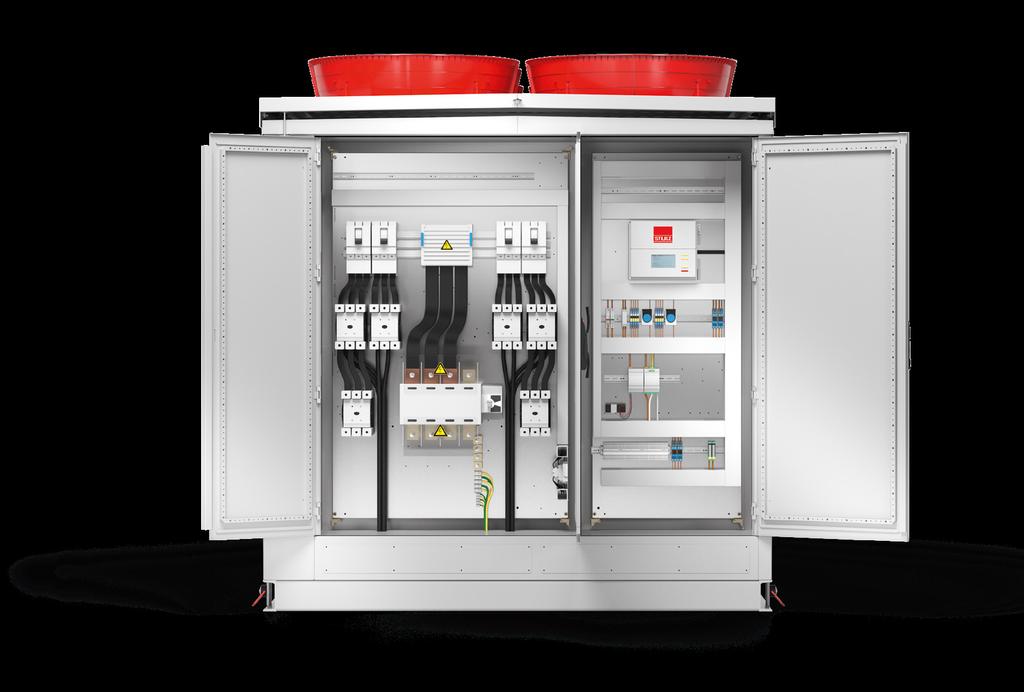

17 Awaria zasilania optymalne zabezpieczenie CyberCool 2 Aby zminimalizować przestoje, po awarii zasilania urządzenie CyberCool 2 z opcjonalnym wyposażeniem firmy STULZ bardzo szybko osiąga wymaganą moc chłodniczą. Regulator z zasilaczem bezprzerwowym i szybki start sprężarki (opcja) Podwójne zasilanie sieciowe A-B z przełączaniem automatycznym lub ręcznym (opcja) Łagodny rozruch sprężarki w celu uniknięcia skokowego wzrostu poboru prądu (opcja) Porównanie ponownego rozruchu po awarii zasilania z i bez wyposażenia opcjonalnego Ponowny rozruch bez wyposażenia opcjonalnego Start zespołów prądnicowych z silnikiem wysokoprężnym Przywrócenie zasilanie energią elektryczną Start regulatora Inicjalizacja sterowania Czas przestoju sprężarki Faza startowa 100 WYMAGANA MOC CHŁODNICZA W % 0 AWARIA 100% CZAS Nie jest potrzebny z uwagi na drugie zasilanie sieciowe w przypadku dostępnej sieci redundantnej Znacznie skrócony dzięki regulatorowi z zasilaczem bezprzerwowym Nie jest potrzebny dzięki szybkiemu startowi sprężarki Ponowny rozruch z wyposażeniem opcjonalnym Synchronizacja znacznie skrócona Faza startowa identyczna 100 WYMAGANA MOC CHŁODNICZA W % 0 Znacznie skrócony czas przestoju CZAS 17

18 Sterowanie Agregat CyberCool 2 idealnie integruje się w istniejące systemy, a układ sterowania STULZ pozwala na jego optymalnąkontrolę Sprzęt i oprogramowanie opracowane przez firmę STULZ Możliwość dostosowania oprogramowania do konkretnegoprojektu Integracja w automatyczne systemy zarządzania budynkiem: obsługa wszystkich popularnych protokołów BMS Praca równoległa wielu agregatów chłodniczych Tryb przełączania sekwencyjnego do wyrównania czasu pracy Programowanie procedur awaryjnych specyficznych dla klienta Zróżnicowany system ostrzegawczy i alarmowy 18

19 Nomenklatura CyberCool 2 Instalacja O = Outdoor (na zewnątrz) Chłodzenie swobodne F = z chłodzeniem swobodnym N = bez chłodzenia swobodnego G = nie zawiera glikolu CyberCool 2 E = sprężarka śrubowa C = sprężarka scroll Nominalna moc chłodnicza (kw) Liczba obiegów chłodniczych 2 = 2 obiegi Zakres temperatur zewnętrznych S = standard H = high (wysoki) Klasa akustyczności S = standard Q = quiet (ciche) System chłodzenia A = chłodzony powietrzem 19

20 Dane techniczne Parametry wydajnościowe ESO... ASN Model Punkt pracy 18 C/12 C (1) Moc chłodnicza kw Pobór mocy, całkowity kw EER 3,88 3,96 3,95 4,03 3,75 3,82 3,86 3,92 3,92 3,97 3,64 3,73 3,84 3,90 3,82 3,91 3,72 3,81 3,71 3,81 Poziom hałasu Poziom ciśnienia akustycznego w odległości 1 m (2) Wymiary db(a) Długość mm Szerokość mm Wysokość mm Ciężar własny kg Ciężar roboczy kg Parametry wydajnościowe ESO... ASF Model Punkt pracy 18 C/12 C (1) Moc chłodnicza kw Pobór mocy, całkowity kw EER 3,76 3,85 3,81 3,90 3,65 3,72 3,74 3,81 3,80 3,86 3,55 3,64 3,73 3,79 3,71 3,80 3,63 3,72 3,63 3,72 Temp. 100% chłodzenie swobodne C 2,7 2,0 4,2 3,7 2,5 1,9 3,6 3,0 3,3 2,8 1,7 0,8 2,4 1,7 3,3 2,7 2,1 1,3 1,5 0,8 Poziom hałasu Poziom ciśnienia akustycznego w odległości 1 m (2) Wymiary db(a) Długość mm Szerokość mm Wysokość mm Ciężar własny kg Ciężar roboczy kg ) Wlot/wylot zimnej wody: 18 C/12 C; powietrze zewnętrzne: 35 C, glikol etylenowy: 30% 2) Poziom ciśnienia akustycznego w odległości 1 m w miejscu nieosłoniętym (zgodnie z ISO 3744) 20

21 Parametry wydajnościowe ESO... AHN Model Punkt pracy 18 C/12 C (1) Moc chłodnicza kw Pobór mocy, całkowity kw EER 3,75 3,74 3,84 3,84 3,69 3,69 3,68 3,64 3,80 3,81 3,69 3,67 3,84 3,79 3,81 3,79 3,74 3,74 3,79 3,77 Poziom hałasu Poziom ciśnienia akustycznego w odległości 1 m (2) Wymiary db(a) 74 / / / / / / / 66 Długość mm Szerokość mm Wysokość mm Ciężar własny kg Ciężar roboczy kg Parametry wydajnościowe EQO... ASN Model Punkt pracy 18 C/12 C (1) Moc chłodnicza kw Pobór mocy, całkowity kw EER 4,35 4,41 4,16 4,22 4,20 4,27 4,05 4,12 4,05 4,08 3,76 3,81 3,77 3,82 Poziom hałasu Poziom ciśnienia akustycznego w odległości 1 m (2) Wymiary db(a) Długość mm Szerokość mm Wysokość mm Ciężar własny kg Ciężar roboczy kg Parametry wydajnościowe EQO... ASF Model Punkt pracy 18 C/12 C (1) Moc chłodnicza kw Pobór mocy, całkowity kw EER 4,18 4,25 4,03 4,10 4,07 4,13 3,94 4,02 3,94 3,98 3,67 3,73 3,69 3,74 Temp. 100% chłodzenie swobodne C 5,9 5,6 4,6 4,1 5,0 4,6 3,3 2,8 4,1 3,7 2,6 1,8 3,2 2,5 Poziom hałasu Poziom ciśnienia akustycznego w odległości 1 m (2) Wymiary db(a) Długość mm Szerokość mm Wysokość mm Ciężar własny kg Ciężar roboczy kg

22 Dane techniczne Parametry wydajnościowe EQO... AHN Model Punkt pracy 18 C/12 C (1) Moc chłodnicza kw Pobór mocy, całkowity kw EER 4,09 4,08 4,01 4,01 4,05 4,06 3,95 3,92 3,94 3,91 3,79 3,73 3,77 3,73 Poziom hałasu Poziom ciśnienia akustycznego w odległości 1 m (2) Wymiary db(a) Długość mm Szerokość mm Wysokość mm Ciężar własny kg Ciężar roboczy kg Parametry wydajnościowe CSO... ASN Model Punkt pracy 18 C/12 C (1) Moc chłodnicza kw Pobór mocy, całkowity kw EER 4,00 3,93 3,53 4,01 3,93 3,99 3,99 3,65 3,87 3,64 3,56 3,90 3,81 3,71 Poziom hałasu Poziom ciśnienia akustycznego w odległości 1 m (2) Wymiary db(a) Długość mm Szerokość mm Wysokość mm Ciężar własny kg Ciężar roboczy kg ) Wlot/wylot zimnej wody: 18 C/12 C; powietrze zewnętrzne: 35 C, glikol etylenowy: 30% 2) Poziom ciśnienia akustycznego w odległości 1 m w miejscu nieosłoniętym (zgodnie z ISO 3744) 22

23 Parametry wydajnościowe CSO... ASF Model Punkt pracy 18 C/12 C (1) Moc chłodnicza kw Pobór mocy, całkowity kw EER 3,87 3,82 3,46 3,88 3,82 3,84 3,86 3,56 3,74 3,55 3,48 3,77 3,70 3,62 Temp. 100% chłodzenie swobodne C 5,3 4,2 2,3 5,3 4,2 4,4 3,2 1,3 5,0 2,3 1,6 4,3 3,6 2,2 Poziom hałasu Poziom ciśnienia akustycznego w odległości 1 m Wymiary db(a) Długość mm Szerokość mm Wysokość mm Ciężar własny kg Ciężar roboczy kg Parametry wydajnościowe CQO... ASN Model Punkt pracy 18 C/12 C (1) Moc chłodnicza kw Pobór mocy, całkowity kw EER 3,69 3,50 3,93 3,71 4,14 3,85 3,73 3,83 3,65 3,28 3,92 3,71 3,59 Poziom hałasu Poziom ciśnienia akustycznego w odległości 1 m (2) Wymiary db(a) Długość mm Szerokość mm Wysokość mm Ciężar własny kg Ciężar roboczy kg Parametry wydajnościowe CQO... ASF Model Punkt pracy 18 C/12 C (1) Moc chłodnicza kw Pobór mocy, całkowity kw EER 3,58 3,41 3,63 3,67 3,97 3,73 3,63 3,70 3,55 3,21 3,79 3,61 3,50 Temp. 100% chłodzenie swobodne C 5,2 4,0 6,4 3,7 4,7 3,0 1,6 4,1 2,8 0,4 3,8 2,6 1,8 Poziom hałasu Poziom ciśnienia akustycznego w odległości 1 m (2) Wymiary db(a) Długość mm Szerokość mm Wysokość mm Ciężar własny kg Ciężar roboczy kg
