1 Instrukcja obsługi dla chłodziarko-zamrażarki PL CU 4109

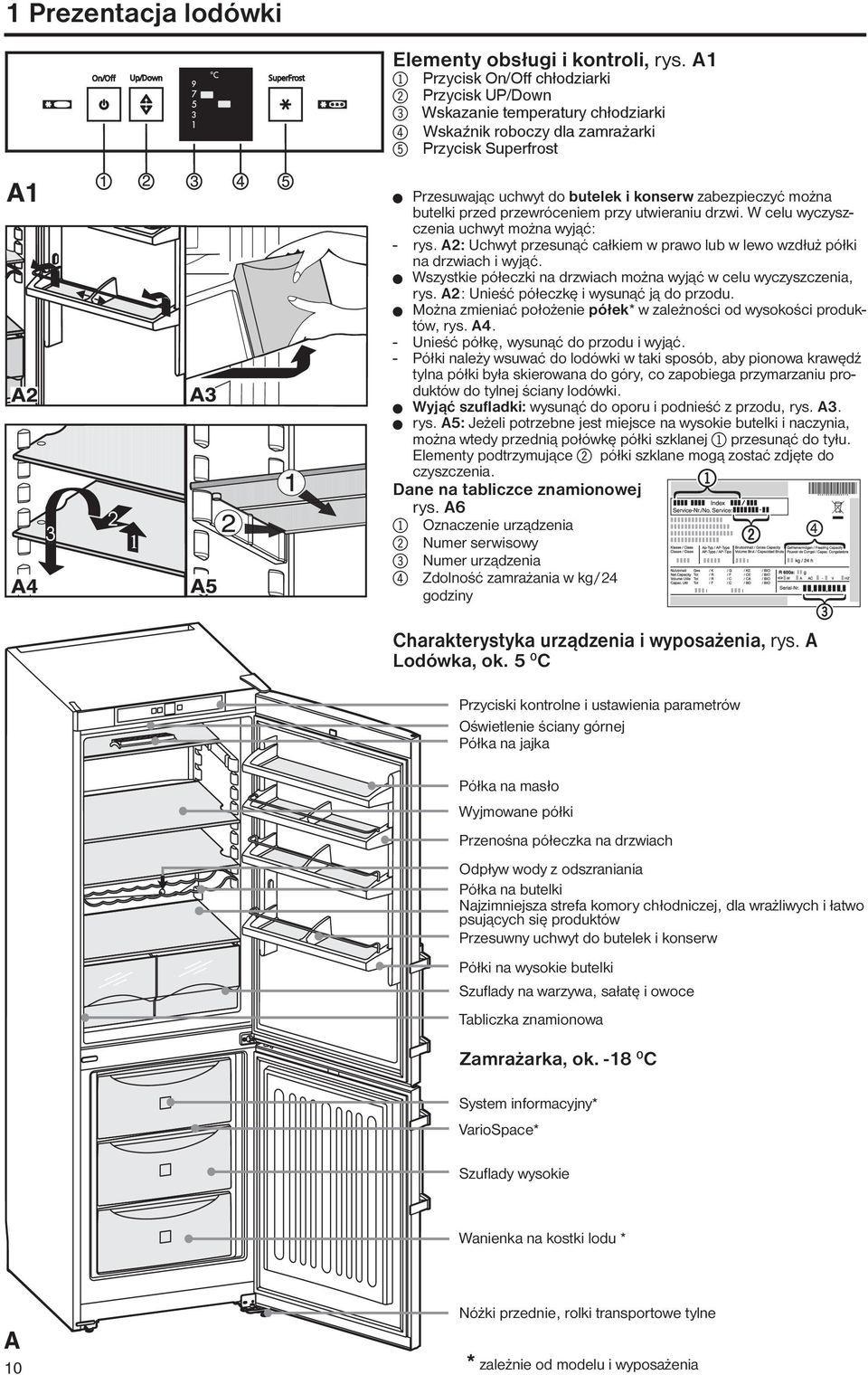

2 1 Prezentacja lodówki Elementy obsługi i kontroli, rys. A1 1 Przycisk On/Off chłodziarki 2 Przycisk UP/Down 3 Wskazanie temperatury chłodziarki 4 Wskaźnik roboczy dla zamrażarki 5 Przycisk Superfrost W Przesuwając uchwyt do butelek i konserw zabezpieczyć można butelki przed przewróceniem przy utwieraniu drzwi. W celu wyczyszczenia uchwyt można wyjąć: - rys. A2: Uchwyt przesunąć całkiem w prawo lub w lewo wzdłuż półki na drzwiach i wyjąć. W Wszystkie półeczki na drzwiach można wyjąć w celu wyczyszczenia, rys. A2: Unieść półeczkę i wysunąć ją do przodu. W Można zmieniać położenie półek* w zależności od wysokości produktów, rys. A4. - Unieść półkę, wysunąć do przodu i wyjąć. - Półki należy wsuwać do lodówki w taki sposób, aby pionowa krawędź tylna półki była skierowana do góry, co zapobiega przymarzaniu produktów do tylnej ściany lodówki. W Wyjąć szufladki: wysunąć do oporu i podnieść z przodu, rys. A3. W rys. A5: Jeżeli potrzebne jest miejsce na wysokie butelki i naczynia, można wtedy przednią połówkę półki szklanej 1przesunąć do tyłu. Elementy podtrzymujące 2 półki szklane mogą zostać zdjęte do czyszczenia. Dane na tabliczce znamionowej rys. A6 1 Oznaczenie urządzenia 2 Numer serwisowy 3 Numer urządzenia 4 Zdolność zamrażania w kg/24 godziny Charakterystyka urządzenia i wyposażenia, rys. A Lodówka, ok. 5 0 C Przyciski kontrolne i ustawienia parametrów Oświetlenie ściany górnej Półka na jajka Półka na masło Wyjmowane półki Przenośna półeczka na drzwiach Odpływ wody z odszraniania Półka na butelki Najzimniejsza strefa komory chłodniczej, dla wrażliwych i łatwo psujących się produktów Przesuwny uchwyt do butelek i konserw Półki na wysokie butelki Szuflady na warzywa, sałatę i owoce Tabliczka znamionowa Zamrażarka, ok C System informacyjny* VarioSpace* Szuflady wysokie Wanienka na kostki lodu * Nóżki przednie, rolki transportowe tylne 10 * zależnie od modelu i wyposażenia

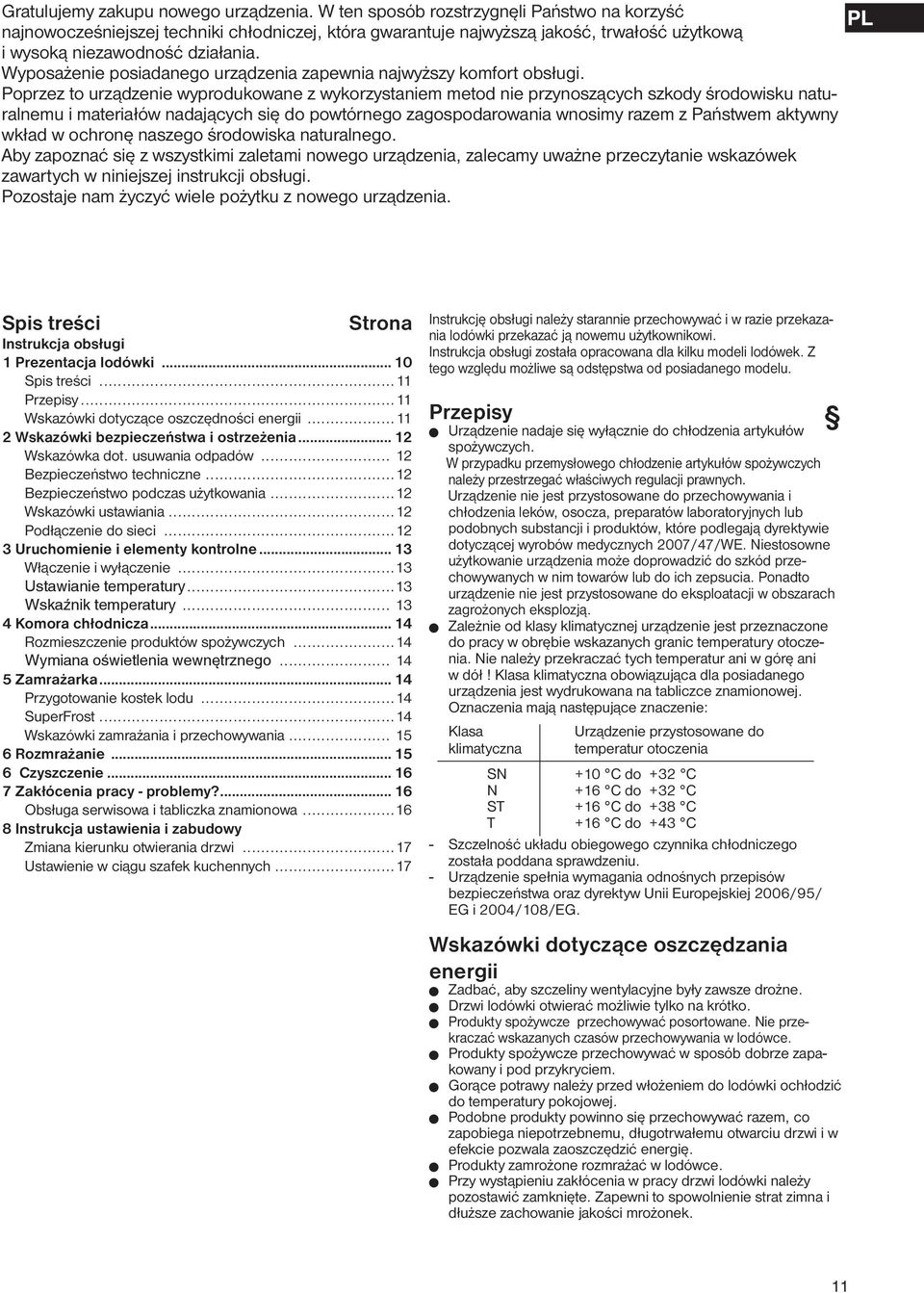

3 Gratulujemy zakupu nowego urządzenia. W ten sposób rozstrzygnęli Państwo na korzyść najnowocześniejszej techniki chłodniczej, która gwarantuje najwyższą jakość, trwałość użytkową i wysoką niezawodność działania. Wyposażenie posiadanego urządzenia zapewnia najwyższy komfort obsługi. Poprzez to urządzenie wyprodukowane z wykorzystaniem metod nie przynoszących szkody środowisku naturalnemu i materiałów nadających się do powtórnego zagospodarowania wnosimy razem z Państwem aktywny wkład w ochronę naszego środowiska naturalnego. Aby zapoznać się z wszystkimi zaletami nowego urządzenia, zalecamy uważne przeczytanie wskazówek zawartych w niniejszej instrukcji obsługi. Pozostaje nam życzyć wiele pożytku z nowego urządzenia. Spis treści Strona Instrukcja obsługi 1 Prezentacja lodówki Spis treści...11 Przepisy...11 Wskazówki dotyczące oszczędności energii Wskazówki bezpieczeństwa i ostrzeżenia Wskazówka dot. usuwania odpadów Bezpieczeństwo techniczne...12 Bezpieczeństwo podczas użytkowania...12 Wskazówki ustawiania...12 Podłączenie do sieci Uruchomienie i elementy kontrolne Włączenie i wyłączenie...13 Ustawianie temperatury...13 Wskaźnik temperatury Komora chłodnicza Rozmieszczenie produktów spożywczych...14 Wymiana oświetlenia wewnętrznego Zamrażarka Przygotowanie kostek lodu...14 SuperFrost...14 Wskazówki zamrażania i przechowywania Rozmrażanie Czyszczenie Zakłócenia pracy - problemy? Obsługa serwisowa i tabliczka znamionowa Instrukcja ustawienia i zabudowy Zmiana kierunku otwierania drzwi...17 Ustawienie w ciągu szafek kuchennych...17 Instrukcję obsługi należy starannie przechowywać i w razie przekazania lodówki przekazać ją nowemu użytkownikowi. Instrukcja obsługi została opracowana dla kilku modeli lodówek. Z tego względu możliwe są odstępstwa od posiadanego modelu. Przepisy W Urządzenie nadaje się wyłącznie do chłodzenia artykułów spożywczych. W przypadku przemysłowego chłodzenie artykułów spożywczych należy przestrzegać właściwych regulacji prawnych. Urządzenie nie jest przystosowane do przechowywania i chłodzenia leków, osocza, preparatów laboratoryjnych lub podobnych substancji i produktów, które podlegają dyrektywie dotyczącej wyrobów medycznych 2007/47/WE. Niestosowne użytkowanie urządzenia może doprowadzić do szkód przechowywanych w nim towarów lub do ich zepsucia. Ponadto urządzenie nie jest przystosowane do eksploatacji w obszarach zagrożonych eksplozją. W Zależnie od klasy klimatycznej urządzenie jest przeznaczone do pracy w obrębie wskazanych granic temperatury otoczenia. Nie należy przekraczać tych temperatur ani w górę ani w dół! Klasa klimatyczna obowiązująca dla posiadanego urządzenia jest wydrukowana na tabliczce znamionowej. Oznaczenia mają następujące znaczenie: Klasa Urządzenie przystosowane do klimatyczna temperatur otoczenia SN +10 C do +32 C N +16 C do +32 C ST +16 C do +38 C T +16 C do +43 C - Szczelność układu obiegowego czynnika chłodniczego została poddana sprawdzeniu. - Urządzenie spełnia wymagania odnośnych przepisów bezpieczeństwa oraz dyrektyw Unii Europejskiej 2006/95/ EG i 2004/108/EG. Wskazówki dotyczące oszczędzania energii W Zadbać, aby szczeliny wentylacyjne były zawsze drożne. W Drzwi lodówki otwierać możliwie tylko na krótko. W Produkty spożywcze przechowywać posortowane. Nie przekraczać wskazanych czasów przechowywania w lodówce. W Produkty spożywcze przechowywać w sposób dobrze zapakowany i pod przykryciem. W Gorące potrawy należy przed włożeniem do lodówki ochłodzić do temperatury pokojowej. W Podobne produkty powinno się przechowywać razem, co zapobiega niepotrzebnemu, długotrwałemu otwarciu drzwi i w efekcie pozwala zaoszczędzić energię. W Produkty zamrożone rozmrażać w lodówce. W Przy wystąpieniu zakłócenia w pracy drzwi lodówki należy pozostawić zamknięte. Zapewni to spowolnienie strat zimna i dłuższe zachowanie jakości mrożonek. 11

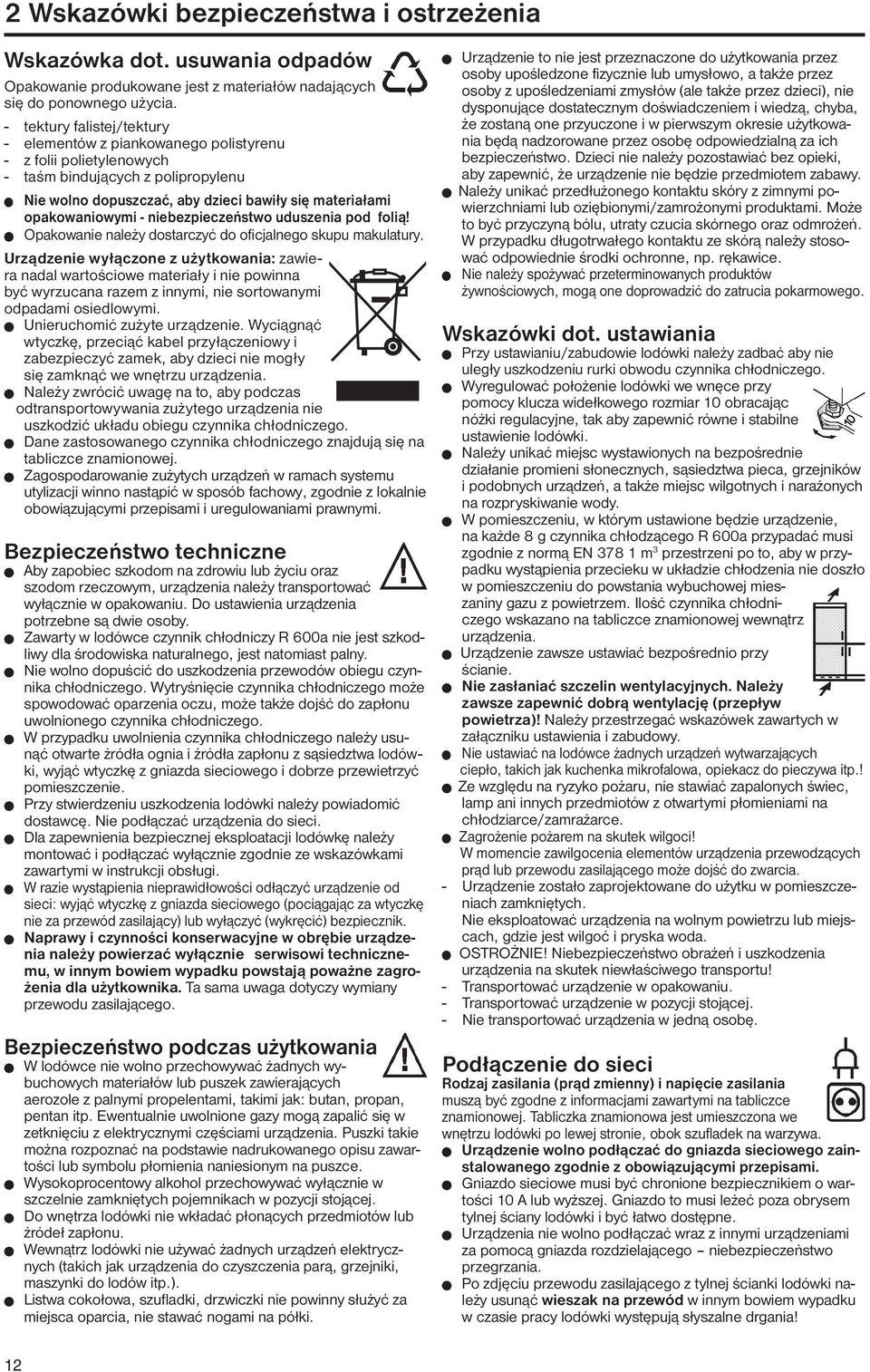

4 2 Wskazówki bezpieczeństwa i ostrzeżenia Wskazówka dot. usuwania odpadów Opakowanie produkowane jest z materiałów nadających się do ponownego użycia. - tektury falistej/tektury - elementów z piankowanego polistyrenu - z folii polietylenowych - taśm bindujących z polipropylenu W Nie wolno dopuszczać, aby dzieci bawiły się materiałami opakowaniowymi - niebezpieczeństwo uduszenia pod folią! W Opakowanie należy dostarczyć do oficjalnego skupu makulatury. Urządzenie wyłączone z użytkowania: zawiera nadal wartościowe materiały i nie powinna być wyrzucana razem z innymi, nie sortowanymi odpadami osiedlowymi. W Unieruchomić zużyte urządzenie. Wyciągnąć wtyczkę, przeciąć kabel przyłączeniowy i zabezpieczyć zamek, aby dzieci nie mogły się zamknąć we wnętrzu urządzenia. W Należy zwrócić uwagę na to, aby podczas odtransportowywania zużytego urządzenia nie uszkodzić układu obiegu czynnika chłodniczego. W Dane zastosowanego czynnika chłodniczego znajdują się na tabliczce znamionowej. W Zagospodarowanie zużytych urządzeń w ramach systemu utylizacji winno nastąpić w sposób fachowy, zgodnie z lokalnie obowiązującymi przepisami i uregulowaniami prawnymi. Bezpieczeństwo techniczne W Aby zapobiec szkodom na zdrowiu lub życiu oraz szodom rzeczowym, urządzenia należy transportować wyłącznie w opakowaniu. Do ustawienia urządzenia potrzebne są dwie osoby. W Zawarty w lodówce czynnik chłodniczy R 600a nie jest szkodliwy dla środowiska naturalnego, jest natomiast palny. W Nie wolno dopuścić do uszkodzenia przewodów obiegu czynnika chłodniczego. Wytryśnięcie czynnika chłodniczego może spowodować oparzenia oczu, może także dojść do zapłonu uwolnionego czynnika chłodniczego. W W przypadku uwolnienia czynnika chłodniczego należy usunąć otwarte źródła ognia i źródła zapłonu z sąsiedztwa lodówki, wyjąć wtyczkę z gniazda sieciowego i dobrze przewietrzyć pomieszczenie. W Przy stwierdzeniu uszkodzenia lodówki należy powiadomić dostawcę. Nie podłączać urządzenia do sieci. W Dla zapewnienia bezpiecznej eksploatacji lodówkę należy montować i podłączać wyłącznie zgodnie ze wskazówkami zawartymi w instrukcji obsługi. W W razie wystąpienia nieprawidłowości odłączyć urządzenie od sieci: wyjąć wtyczkę z gniazda sieciowego (pociągając za wtyczkę nie za przewód zasilający) lub wyłączyć (wykręcić) bezpiecznik. W Naprawy i czynności konserwacyjne w obrębie urządzenia należy powierzać wyłącznie serwisowi technicznemu, w innym bowiem wypadku powstają poważne zagrożenia dla użytkownika. Ta sama uwaga dotyczy wymiany przewodu zasilającego. Bezpieczeństwo podczas użytkowania W W lodówce nie wolno przechowywać żadnych wybuchowych materiałów lub puszek zawierających aerozole z palnymi propelentami, takimi jak: butan, propan, pentan itp. Ewentualnie uwolnione gazy mogą zapalić się w zetknięciu z elektrycznymi częściami urządzenia. Puszki takie można rozpoznać na podstawie nadrukowanego opisu zawartości lub symbolu płomienia naniesionym na puszce. W Wysokoprocentowy alkohol przechowywać wyłącznie w szczelnie zamkniętych pojemnikach w pozycji stojącej. W Do wnętrza lodówki nie wkładać płonących przedmiotów lub źródeł zapłonu. W Wewnątrz lodówki nie używać żadnych urządzeń elektrycznych (takich jak urządzenia do czyszczenia parą, grzejniki, maszynki do lodów itp.). W Listwa cokołowa, szufladki, drzwiczki nie powinny służyć za miejsca oparcia, nie stawać nogami na półki. W Urządzenie to nie jest przeznaczone do użytkowania przez osoby upośledzone fizycznie lub umysłowo, a także przez osoby z upośledzeniami zmysłów (ale także przez dzieci), nie dysponujące dostatecznym doświadczeniem i wiedzą, chyba, że zostaną one przyuczone i w pierwszym okresie użytkowania będą nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo. Dzieci nie należy pozostawiać bez opieki, aby zapewnić, że urządzenie nie będzie przedmiotem zabawy. W Należy unikać przedłużonego kontaktu skóry z zimnymi powierzchniami lub oziębionymi/zamrożonymi produktami. Może to być przyczyną bólu, utraty czucia skórnego oraz odmrożeń. W przypadku długotrwałego kontaktu ze skórą należy stosować odpowiednie środki ochronne, np. rękawice. W Nie należy spożywać przeterminowanych produktów żywnościowych, mogą one doprowadzić do zatrucia pokarmowego. Wskazówki dot. ustawiania W Przy ustawianiu/zabudowie lodówki należy zadbać aby nie uległy uszkodzeniu rurki obwodu czynnika chłodniczego. W Wyregulować położenie lodówki we wnęce przy pomocy klucza widełkowego rozmiar 10 obracając nóżki regulacyjne, tak aby zapewnić równe i stabilne ustawienie lodówki. W Należy unikać miejsc wystawionych na bezpośrednie działanie promieni słonecznych, sąsiedztwa pieca, grzejników i podobnych urządzeń, a także miejsc wilgotnych i narażonych na rozpryskiwanie wody. W W pomieszczeniu, w którym ustawione będzie urządzenie, na każde 8 g czynnika chłodzącego R 600a przypadać musi zgodnie z normą EN m 3 przestrzeni po to, aby w przypadku wystąpienia przecieku w układzie chłodzenia nie doszło w pomieszczeniu do powstania wybuchowej mieszaniny gazu z powietrzem. Ilość czynnika chłodniczego wskazano na tabliczce znamionowej wewnątrz urządzenia. W Urządzenie zawsze ustawiać bezpośrednio przy ścianie. W Nie zasłaniać szczelin wentylacyjnych. Należy zawsze zapewnić dobrą wentylację (przepływ powietrza)! Należy przestrzegać wskazówek zawartych w załączniku ustawienia i zabudowy. W Nie ustawiać na lodówce żadnych urządzeń wytwarzających ciepło, takich jak kuchenka mikrofalowa, opiekacz do pieczywa itp.! W Ze względu na ryzyko pożaru, nie stawiać zapalonych świec, lamp ani innych przedmiotów z otwartymi płomieniami na chłodziarce/zamrażarce. W Zagrożenie pożarem na skutek wilgoci! W momencie zawilgocenia elementów urządzenia przewodzących prąd lub przewodu zasilającego może dojść do zwarcia. - Urządzenie zostało zaprojektowane do użytku w pomieszczeniach zamkniętych. Nie eksploatować urządzenia na wolnym powietrzu lub miejscach, gdzie jest wilgoć i pryska woda. W OSTROŻNIE! Niebezpieczeństwo obrażeń i uszkodzenia urządzenia na skutek niewłaściwego transportu! - Transportować urządzenie w opakowaniu. - Transportować urządzenie w pozycji stojącej. - Nie transportować urządzenia w jedną osobę. Podłączenie do sieci Rodzaj zasilania (prąd zmienny) i napięcie zasilania muszą być zgodne z informacjami zawartymi na tabliczce znamionowej. Tabliczka znamionowa jest umieszczona we wnętrzu lodówki po lewej stronie, obok szufladek na warzywa. W Urządzenie wolno podłączać do gniazda sieciowego zainstalowanego zgodnie z obowiązującymi przepisami. W Gniazdo sieciowe musi być chronione bezpiecznikiem o wartości 10 A lub wyższej. Gniazdo to musi leżeć poza obrysem tylnej ściany lodówki i być łatwo dostępne. W Urządzenia nie wolno podłączać wraz z innymi urządzeniami za pomocą gniazda rozdzielającego niebezpieczeństwo przegrzania. W Po zdjęciu przewodu zasilającego z tylnej ścianki lodówki należy usunąć wieszak na przewód w innym bowiem wypadku w czasie pracy lodówki występują słyszalne drgania! 12

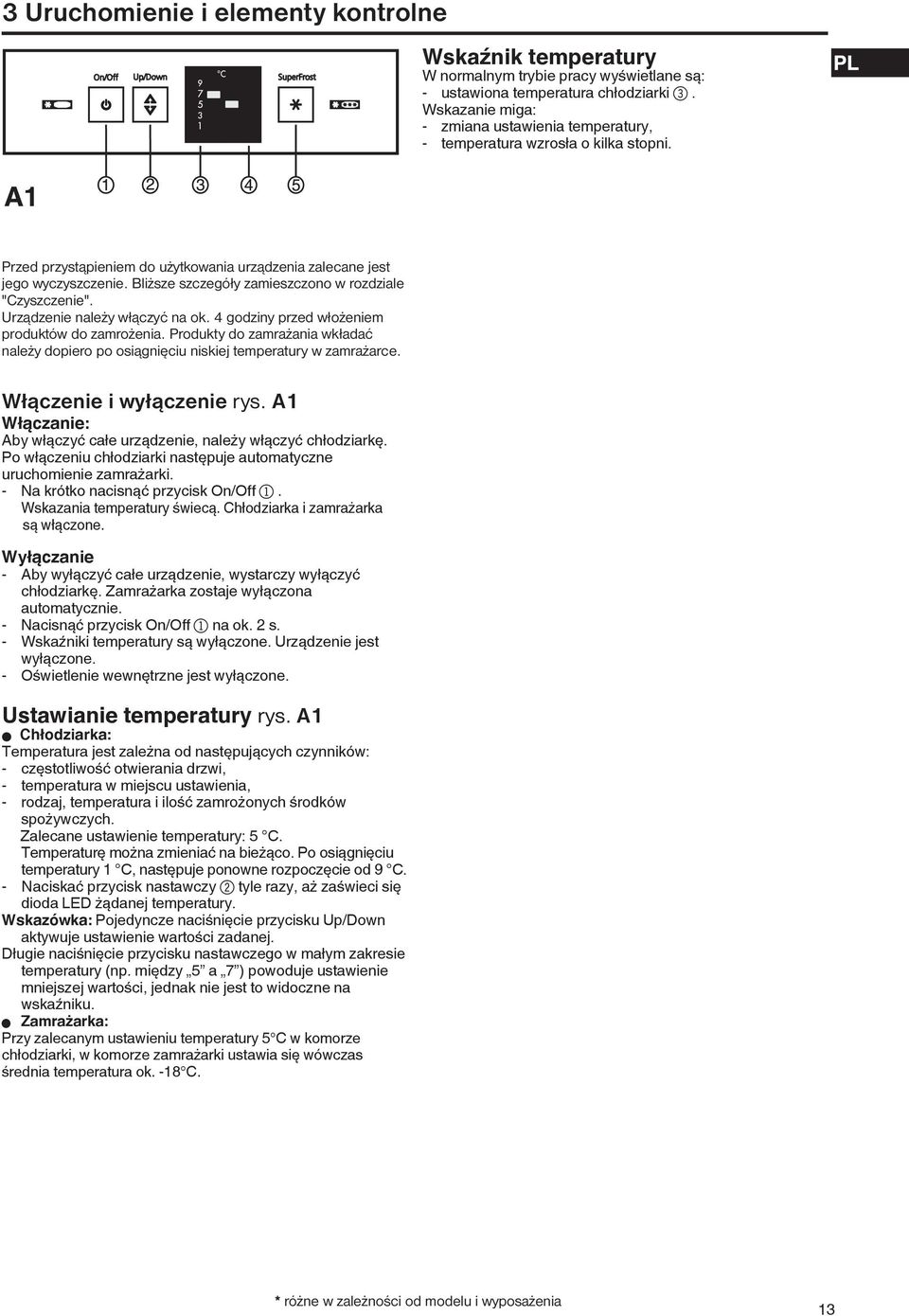

5 3 Uruchomienie i elementy kontrolne Wskaźnik temperatury W normalnym trybie pracy wyświetlane są: - ustawiona temperatura chłodziarki 3. Wskazanie miga: - zmiana ustawienia temperatury, - temperatura wzrosła o kilka stopni. Przed przystąpieniem do użytkowania urządzenia zalecane jest jego wyczyszczenie. Bliższe szczegóły zamieszczono w rozdziale "Czyszczenie". Urządzenie należy włączyć na ok. 4 godziny przed włożeniem produktów do zamrożenia. Produkty do zamrażania wkładać należy dopiero po osiągnięciu niskiej temperatury w zamrażarce. Włączenie i wyłączenie rys. A1 Włączanie: Aby włączyć całe urządzenie, należy włączyć chłodziarkę. Po włączeniu chłodziarki następuje automatyczne uruchomienie zamrażarki. - Na krótko nacisnąć przycisk On/Off 1. Wskazania temperatury świecą. Chłodziarka i zamrażarka są włączone. Wyłączanie - Aby wyłączyć całe urządzenie, wystarczy wyłączyć chłodziarkę. Zamrażarka zostaje wyłączona automatycznie. - Nacisnąć przycisk On/Off 1na ok. 2 s. - Wskaźniki temperatury są wyłączone. Urządzenie jest wyłączone. - Oświetlenie wewnętrzne jest wyłączone. Ustawianie temperatury rys. A1 W Chłodziarka: Temperatura jest zależna od następujących czynników: - częstotliwość otwierania drzwi, - temperatura w miejscu ustawienia, - rodzaj, temperatura i ilość zamrożonych środków spożywczych. Zalecane ustawienie temperatury: 5 C. Temperaturę można zmieniać na bieżąco. Po osiągnięciu temperatury 1 C, następuje ponowne rozpoczęcie od 9 C. - Naciskać przycisk nastawczy 2tyle razy, aż zaświeci się dioda LED żądanej temperatury. Wskazówka: Pojedyncze naciśnięcie przycisku Up/Down aktywuje ustawienie wartości zadanej. Długie naciśnięcie przycisku nastawczego w małym zakresie temperatury (np. między 5 a 7 ) powoduje ustawienie mniejszej wartości, jednak nie jest to widoczne na wskaźniku. W Zamrażarka: Przy zalecanym ustawieniu temperatury 5 C w komorze chłodziarki, w komorze zamrażarki ustawia się wówczas średnia temperatura ok. -18 C. * różne w zależności od modelu i wyposażenia 13

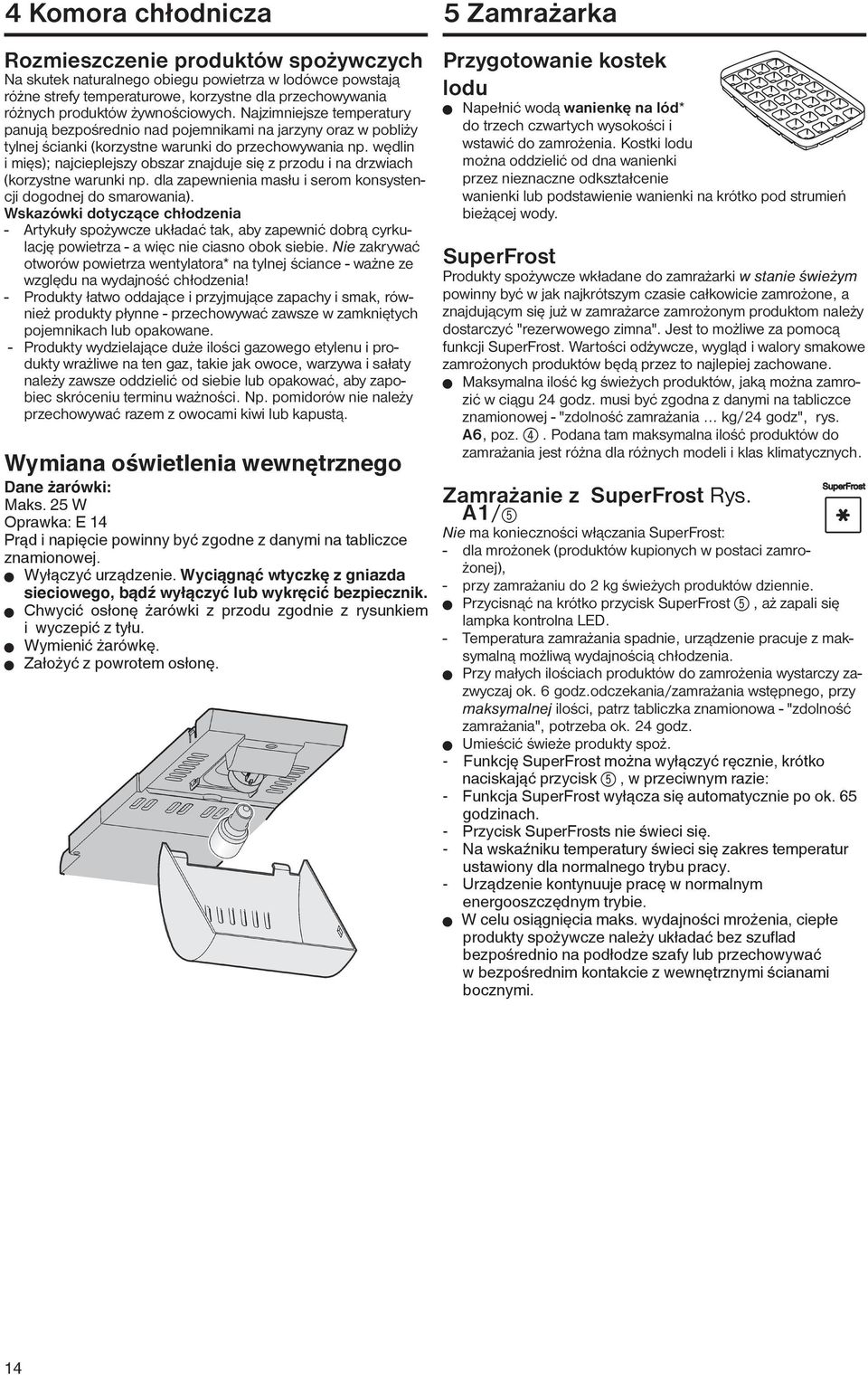

6 4 Komora chłodnicza Rozmieszczenie produktów spożywczych Na skutek naturalnego obiegu powietrza w lodówce powstają różne strefy temperaturowe, korzystne dla przechowywania różnych produktów żywnościowych. Najzimniejsze temperatury panują bezpośrednio nad pojemnikami na jarzyny oraz w pobliży tylnej ścianki (korzystne warunki do przechowywania np. wędlin i mięs); najcieplejszy obszar znajduje się z przodu i na drzwiach (korzystne warunki np. dla zapewnienia masłu i serom konsystencji dogodnej do smarowania). Wskazówki dotyczące chłodzenia - Artykuły spożywcze układać tak, aby zapewnić dobrą cyrkulację powietrza - a więc nie ciasno obok siebie. Nie zakrywać otworów powietrza wentylatora* na tylnej ściance - ważne ze względu na wydajność chłodzenia! - Produkty łatwo oddające i przyjmujące zapachy i smak, również produkty płynne - przechowywać zawsze w zamkniętych pojemnikach lub opakowane. - Produkty wydzielające duże ilości gazowego etylenu i produkty wrażliwe na ten gaz, takie jak owoce, warzywa i sałaty należy zawsze oddzielić od siebie lub opakować, aby zapobiec skróceniu terminu ważności. Np. pomidorów nie należy przechowywać razem z owocami kiwi lub kapustą. Wymiana oświetlenia wewnętrznego Dane żarówki: Maks. 25 W Oprawka: E 14 Prąd i napięcie powinny być zgodne z danymi na tabliczce znamionowej. W Wyłączyć urządzenie. Wyciągnąć wtyczkę z gniazda sieciowego, bądź wyłączyć lub wykręcić bezpiecznik. W Chwycić osłonę żarówki z przodu zgodnie z rysunkiem i wyczepić z tyłu. W Wymienić żarówkę. W Założyć z powrotem osłonę. 5 Zamrażarka Przygotowanie kostek lodu W Napełnić wodą wanienkę na lód* do trzech czwartych wysokości i wstawić do zamrożenia. Kostki lodu można oddzielić od dna wanienki przez nieznaczne odkształcenie wanienki lub podstawienie wanienki na krótko pod strumień bieżącej wody. SuperFrost Produkty spożywcze wkładane do zamrażarki w stanie świeżym powinny być w jak najkrótszym czasie całkowicie zamrożone, a znajdującym się już w zamrażarce zamrożonym produktom należy dostarczyć "rezerwowego zimna". Jest to możliwe za pomocą funkcji SuperFrost. Wartości odżywcze, wygląd i walory smakowe zamrożonych produktów będą przez to najlepiej zachowane. W Maksymalna ilość kg świeżych produktów, jaką można zamrozić w ciągu 24 godz. musi być zgodna z danymi na tabliczce znamionowej - "zdolność zamrażania... kg/24 godz", rys. A6, poz. 4. Podana tam maksymalna ilość produktów do zamrażania jest różna dla różnych modeli i klas klimatycznych. Zamrażanie z SuperFrost Rys. A1/5 Nie ma konieczności włączania SuperFrost: - dla mrożonek (produktów kupionych w postaci zamrożonej), - przy zamrażaniu do 2 kg świeżych produktów dziennie. W Przycisnąć na krótko przycisk SuperFrost 5, aż zapali się lampka kontrolna LED. - Temperatura zamrażania spadnie, urządzenie pracuje z maksymalną możliwą wydajnością chłodzenia. W Przy małych ilościach produktów do zamrożenia wystarczy zazwyczaj ok. 6 godz.odczekania/zamrażania wstępnego, przy maksymalnej ilości, patrz tabliczka znamionowa - "zdolność zamrażania", potrzeba ok. 24 godz. W Umieścić świeże produkty spoż. - Funkcję SuperFrost można wyłączyć ręcznie, krótko naciskająć przycisk 5, w przeciwnym razie: - Funkcja SuperFrost wyłącza się automatycznie po ok. 65 godzinach. - Przycisk SuperFrosts nie świeci się. - Na wskaźniku temperatury świeci się zakres temperatur ustawiony dla normalnego trybu pracy. - Urządzenie kontynuuje pracę w normalnym energooszczędnym trybie. W W celu osiągnięcia maks. wydajności mrożenia, ciepłe produkty spożywcze należy układać bez szuflad bezpośrednio na podłodze szafy lub przechowywać w bezpośrednim kontakcie z wewnętrznymi ścianami bocznymi. 14

7 5 Zamrażarka Wskazówki dotyczące zamrażania i przechowywania W Obowiązują następujące wartości orientacyjne dotyczące przechowywania różnych produktów w zamrażalniku: Lody Wędliny Chleb, pieczywo Dziczyzna, wieprzowina Ryba tłusta Ryba chuda Ser Drób, wołowina Warzywa, owoce od 2 do 6 miesięcy od 2 do 6 miesięcy od 2 do 6 miesięcy od 6 do 10 miesięcy od 2 do 6 miesięcy od 6 do 12 miesięcy od 2 do 6 miesięcy od 6 do 12 miesięcy od 6 do 12 miesięcy W Do opakowania produktów nadają się dostępne w handlu woreczki foliowe do zamrażania, pojemniki z tworzyw sztucznych, metalu i aluminium do wielorazowego użycia. W Należy zapobiec stykaniu się nowo włożonych produktów z produktami już zamrożonymi. Opakowanie produktów powinno być suche, aby zapobiec zmrożeniu się z innymi opakowaniami. W Na opakowaniu należy zapisać datę i zawartość aby nie przekroczyć zaleconego czasu przechowywania i w konsekwencji obniżenia jakości produktów. W Produkty, które sami zamrażamy powinno się opakowywać jako porcje przydatne w naszym gospodarstwie. Aby produkty żywnościowe zamrozić szybko na wskroś, nie powinno się przekraczać następujących ilości / porcję: - owoce, warzywa do 1 kg, - mięso do 2,5 kg. W Warzywa po umyciu i podzieleniu na porcje należy zblanszować (włożyć na 2-3 minuty do wrzącej wody, wyjąć i szybko ochłodzić w zimnej wodzie. Jeżeli blanszowanie przeprowadzamy w garnku parowym lub w kuchence mikrofalowej należy czynić to zgodnie z instrukcją dla tych urządzeń). W Blanszowanych warzyw i świeżych produktów nie należy solić i przyprawiać przed ich zamrożeniem. Inne potrawy jedynie lekko osolić i przyprawić. Wiele przypraw zmienia swój smak. W Nie wolno zamrażać butelek i puszek z napojami gazowanymi (niebezpieczeństwo pęknięcia lub rozerwania). W Przechowywanie: Maksymalne dopuszczalne obciążenie pojedynczej półki zamrażarki wynosi 25 kg zamrożonych produktów. W VarioSpace: Wyjmując drugą i trzecią szufladkę oraz półkę zyskać można przestrzeń na mrożonki dużych rozmiarów równą ponad dwóm wysokościom szuflad. Drób, mięso, dużych rozmiarów części dziczyzny jak również wysokie wypieki zamrażać można w całości i w "całości" wykorzystywać do późniejszego przygotowywania potraw. W W razie potrzeby wykorzystania maksymalnej przestrzeni użytkowej, można wyjąć szuflady i przechowywać mrożonki bezpośrednio na półkach. - Wyjmowanie szufladek, rys. G1: wysunąć do oporu i unieść przednią część. - Wyjmowanie półeczki, rys. G2: wyjąć drugą i trzecią szufladę, unieść przednią część półki i wyciągnąć. Wkładanie: Wsunąć półkę i zablokować z przodu. W Rozmrażamy tylko takie ilości produktów, które możemy w szybkim czasie zużyć. Rozmrożone produkty należy jak najszybciej wykorzystać do przygotowania potraw. Zamrożone produkty można rozmrażać: - w piekarniku/w piekarniku z nawiewem gorącego powietrza - w kuchence mikrofalowej - w temperaturze pokojowej - w lodówce; zimno oddawane przez zamrożone produkty wykorzystane jest do chłodzenia produktów spożywczych. - płaskie, nie całkowicie rozmrożone porcje mięsa i ryb można gotować lub smażyć. - zamrożone warzywa można gotować (czas gotowania równy połowie czasu potrzebnego dla gotowania świeżych warzyw). 6 Rozmrażanie Rozmrażanie Komora chłodnicza Ulega rozmrożeniu (odszronieniu) automatycznie. Woda z rozmrażania zostaje odparowana pod działaniem ciepła sprężarki - pojawienie się kropli na tylnej ściance lodówki jest związane z zasadą działania lodówki i jest całkowicie normalne. W Należy jedynie zadbać o to, aby woda z roz-mrażania mogła bez przeszkód odpłynąć przez otwór odpływowy w tylnej ściance lodówki (strzałka na rys. A). Komora zamrażania Po dłuższym czasie użytkowania na płytach i na przodach szuflad gromadzi się warstwa szronu wzgl. lodu, zależnie od częstości otwierania drzwi oraz ilości produktów spożywczych włożonych w stanie "ciepłym". Taki stan jest całkowicie normalny. Grubsza warstwa lodu zwiększa jednak zużycie energii. Z tego względu należy regularnie rozmrażać lodówkę: W W celu rozmrożenia wyłączyć lodówkę: - wyjąć wtyczkę z gniazda sieciowego lub W Wyjąć zamrożone produkty ew. wraz z szufladą, owinąć je w papier gazetowy lub koc i przechować w chłodnym miejscu. W W celu przyspieszenia rozmrażania ustawić garnek z gorącą, nie gotującą się wodą na środkowej półce. Przy rozmrażaniu nie stosować żadnych urządzeń podgrzewających lub wytwarzających gorącą parę wodną, aerozoli, otwartych źródeł ognia lub metalowych przedmiotów w celu usunięcia warstwy lodu. Grozi to zranieniem użytkownika i uszkodzeniem lodówki! W Na czas rozmrażania drzwi lodówki pozostawić otwarte. Wodę z rozmrażania wchłonąć do ściereczki lub gąbki. Następnie oczyścić lodówkę. urządzenie. Jeżeli zajdzie potrzeba wyłączenia lodówki z użytkowania na dłuższy czas należy ją opróżnić, wyjąć wtyczkę z gniazda sieciowego, oczyścić w sposób opisany powyżej i pozostawić drzwi lodówki otwarte, aby zapobiec powstawaniu nieprzyjemnych zapachów. 15

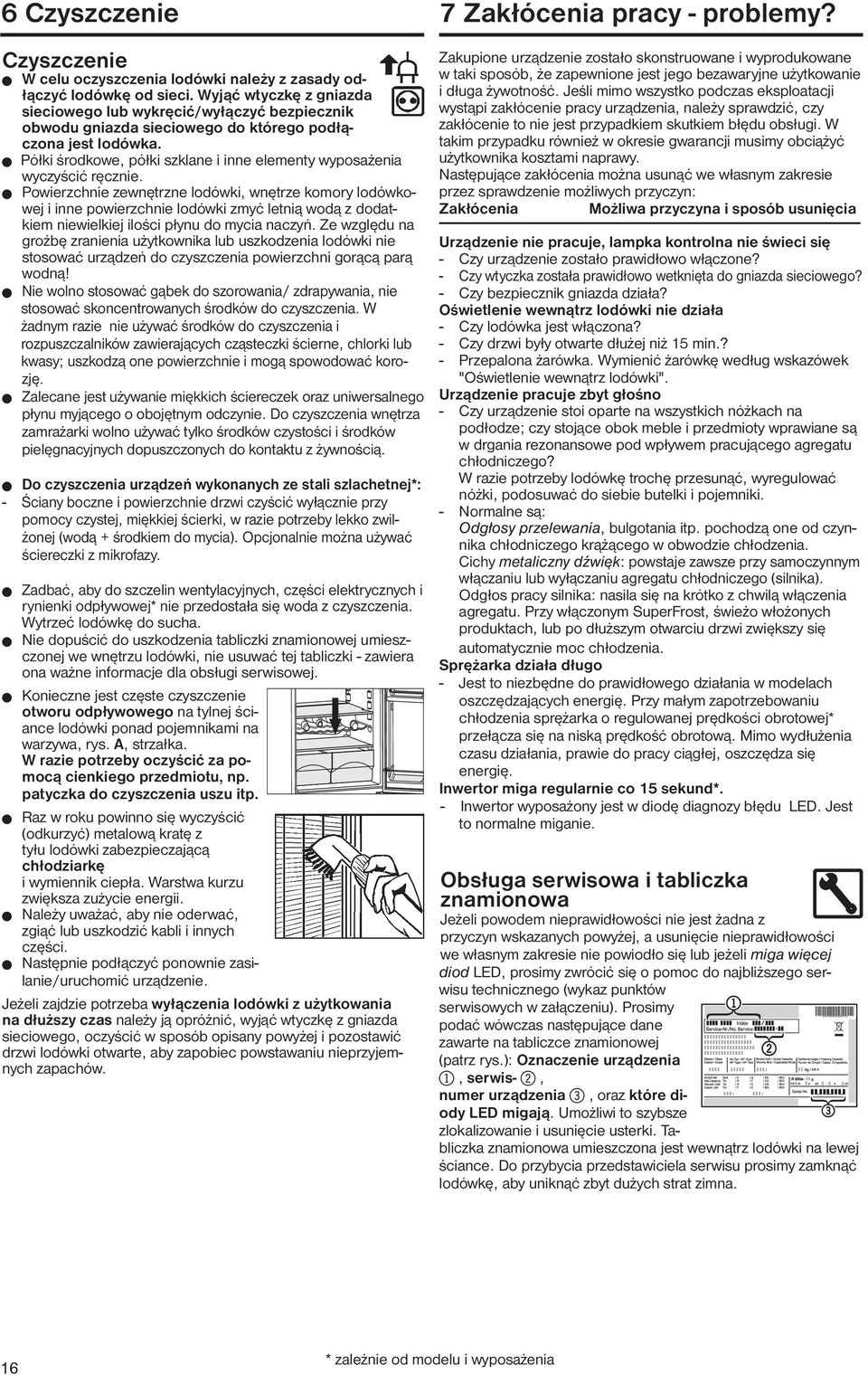

8 6 Czyszczenie Czyszczenie W W celu oczyszczenia lodówki należy z zasady odłączyć lodówkę od sieci. Wyjąć wtyczkę z gniazda sieciowego lub wykręcić/wyłączyć bezpiecznik obwodu gniazda sieciowego do którego podłączona jest lodówka. W Półki środkowe, półki szklane i inne elementy wyposażenia wyczyścić ręcznie. W Powierzchnie zewnętrzne lodówki, wnętrze komory lodówkowej i inne powierzchnie lodówki zmyć letnią wodą z dodatkiem niewielkiej ilości płynu do mycia naczyń. Ze względu na groźbę zranienia użytkownika lub uszkodzenia lodówki nie stosować urządzeń do czyszczenia powierzchni gorącą parą wodną! W Nie wolno stosować gąbek do szorowania/ zdrapywania, nie stosować skoncentrowanych środków do czyszczenia. W żadnym razie nie używać środków do czyszczenia i rozpuszczalników zawierających cząsteczki ścierne, chlorki lub kwasy; uszkodzą one powierzchnie i mogą spowodować korozję. W Zalecane jest używanie miękkich ściereczek oraz uniwersalnego płynu myjącego o obojętnym odczynie. Do czyszczenia wnętrza zamrażarki wolno używać tylko środków czystości i środków pielęgnacyjnych dopuszczonych do kontaktu z żywnością. W Do czyszczenia urządzeń wykonanych ze stali szlachetnej*: - Ściany boczne i powierzchnie drzwi czyścić wyłącznie przy pomocy czystej, miękkiej ścierki, w razie potrzeby lekko zwilżonej (wodą + środkiem do mycia). Opcjonalnie można używać ściereczki z mikrofazy. W Zadbać, aby do szczelin wentylacyjnych, części elektrycznych i rynienki odpływowej* nie przedostała się woda z czyszczenia. Wytrzeć lodówkę do sucha. W Nie dopuścić do uszkodzenia tabliczki znamionowej umieszczonej we wnętrzu lodówki, nie usuwać tej tabliczki - zawiera ona ważne informacje dla obsługi serwisowej. W Konieczne jest częste czyszczenie otworu odpływowego na tylnej ściance lodówki ponad pojemnikami na warzywa, rys. A, strzałka. W razie potrzeby oczyścić za pomocą cienkiego przedmiotu, np. patyczka do czyszczenia uszu itp. W Raz w roku powinno się wyczyścić (odkurzyć) metalową kratę z tyłu lodówki zabezpieczającą chłodziarkę i wymiennik ciepła. Warstwa kurzu zwiększa zużycie energii. W Należy uważać, aby nie oderwać, zgiąć lub uszkodzić kabli i innych części. W Następnie podłączyć ponownie zasilanie/uruchomić urządzenie. Jeżeli zajdzie potrzeba wyłączenia lodówki z użytkowania na dłuższy czas należy ją opróżnić, wyjąć wtyczkę z gniazda sieciowego, oczyścić w sposób opisany powyżej i pozostawić drzwi lodówki otwarte, aby zapobiec powstawaniu nieprzyjemnych zapachów. 7 Zakłócenia pracy - problemy? Zakupione urządzenie zostało skonstruowane i wyprodukowane w taki sposób, że zapewnione jest jego bezawaryjne użytkowanie i długa żywotność. Jeśli mimo wszystko podczas eksploatacji wystąpi zakłócenie pracy urządzenia, należy sprawdzić, czy zakłócenie to nie jest przypadkiem skutkiem błędu obsługi. W takim przypadku również w okresie gwarancji musimy obciążyć użytkownika kosztami naprawy. Następujące zakłócenia można usunąć we własnym zakresie przez sprawdzenie możliwych przyczyn: Zakłócenia Możliwa przyczyna i sposób usunięcia Urządzenie nie pracuje, lampka kontrolna nie świeci się - Czy urządzenie zostało prawidłowo włączone? - Czy wtyczka została prawidłowo wetknięta do gniazda sieciowego? - Czy bezpiecznik gniazda działa? Oświetlenie wewnątrz lodówki nie działa - Czy lodówka jest włączona? - Czy drzwi były otwarte dłużej niż 15 min.? - Przepalona żarówka. Wymienić żarówkę według wskazówek "Oświetlenie wewnątrz lodówki". Urządzenie pracuje zbyt głośno - Czy urządzenie stoi oparte na wszystkich nóżkach na podłodze; czy stojące obok meble i przedmioty wprawiane są w drgania rezonansowe pod wpływem pracującego agregatu chłodniczego? W razie potrzeby lodówkę trochę przesunąć, wyregulować nóżki, podosuwać do siebie butelki i pojemniki. - Normalne są: Odgłosy przelewania, bulgotania itp. pochodzą one od czynnika chłodniczego krążącego w obwodzie chłodzenia. Cichy metaliczny dźwięk: powstaje zawsze przy samoczynnym włączaniu lub wyłączaniu agregatu chłodniczego (silnika). Odgłos pracy silnika: nasila się na krótko z chwilą włączenia agregatu. Przy włączonym SuperFrost, świeżo włożonych produktach, lub po dłuższym otwarciu drzwi zwiększy się automatycznie moc chłodzenia. Sprężarka działa długo - Jest to niezbędne do prawidłowego działania w modelach oszczędzających energię. Przy małym zapotrzebowaniu chłodzenia sprężarka o regulowanej prędkości obrotowej* przełącza się na niską prędkość obrotową. Mimo wydłużenia czasu działania, prawie do pracy ciągłej, oszczędza się energię. Inwertor miga regularnie co 15 sekund*. - Inwertor wyposażony jest w diodę diagnozy błędu LED. Jest to normalne miganie. Obsługa serwisowa i tabliczka znamionowa Jeżeli powodem nieprawidłowości nie jest żadna z przyczyn wskazanych powyżej, a usunięcie nieprawidłowości we własnym zakresie nie powiodło się lub jeżeli miga więcej diod LED, prosimy zwrócić się o pomoc do najbliższego serwisu technicznego (wykaz punktów serwisowych w załączeniu). Prosimy podać wówczas następujące dane zawarte na tabliczce znamionowej (patrz rys.): Oznaczenie urządzenia 1, serwis- 2, numer urządzenia 3, oraz które diody LED migają. Umożliwi to szybsze zlokalizowanie i usunięcie usterki. Tabliczka znamionowa umieszczona jest wewnątrz lodówki na lewej ściance. Do przybycia przedstawiciela serwisu prosimy zamknąć lodówkę, aby uniknąć zbyt dużych strat zimna. 16 * zależnie od modelu i wyposażenia

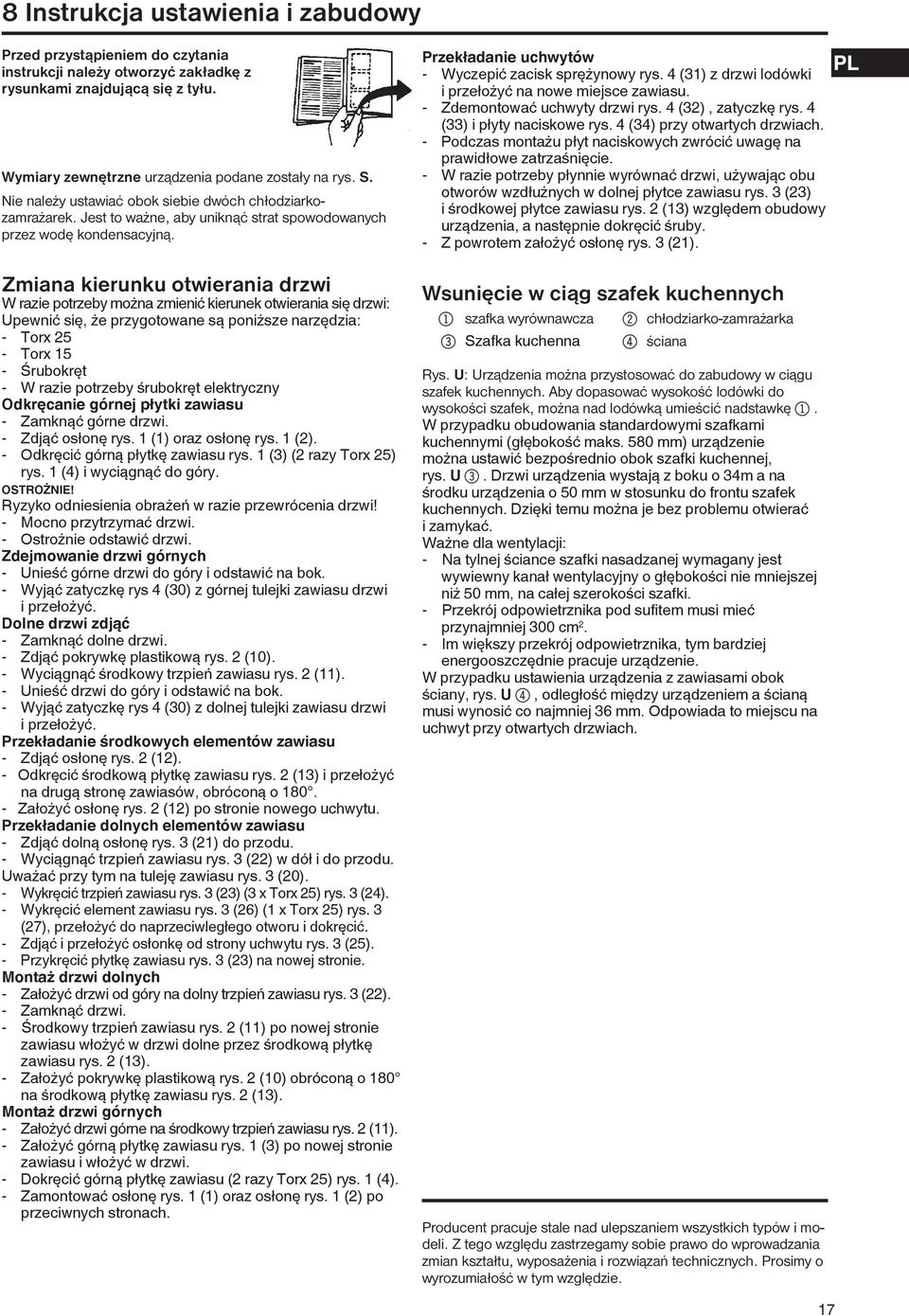

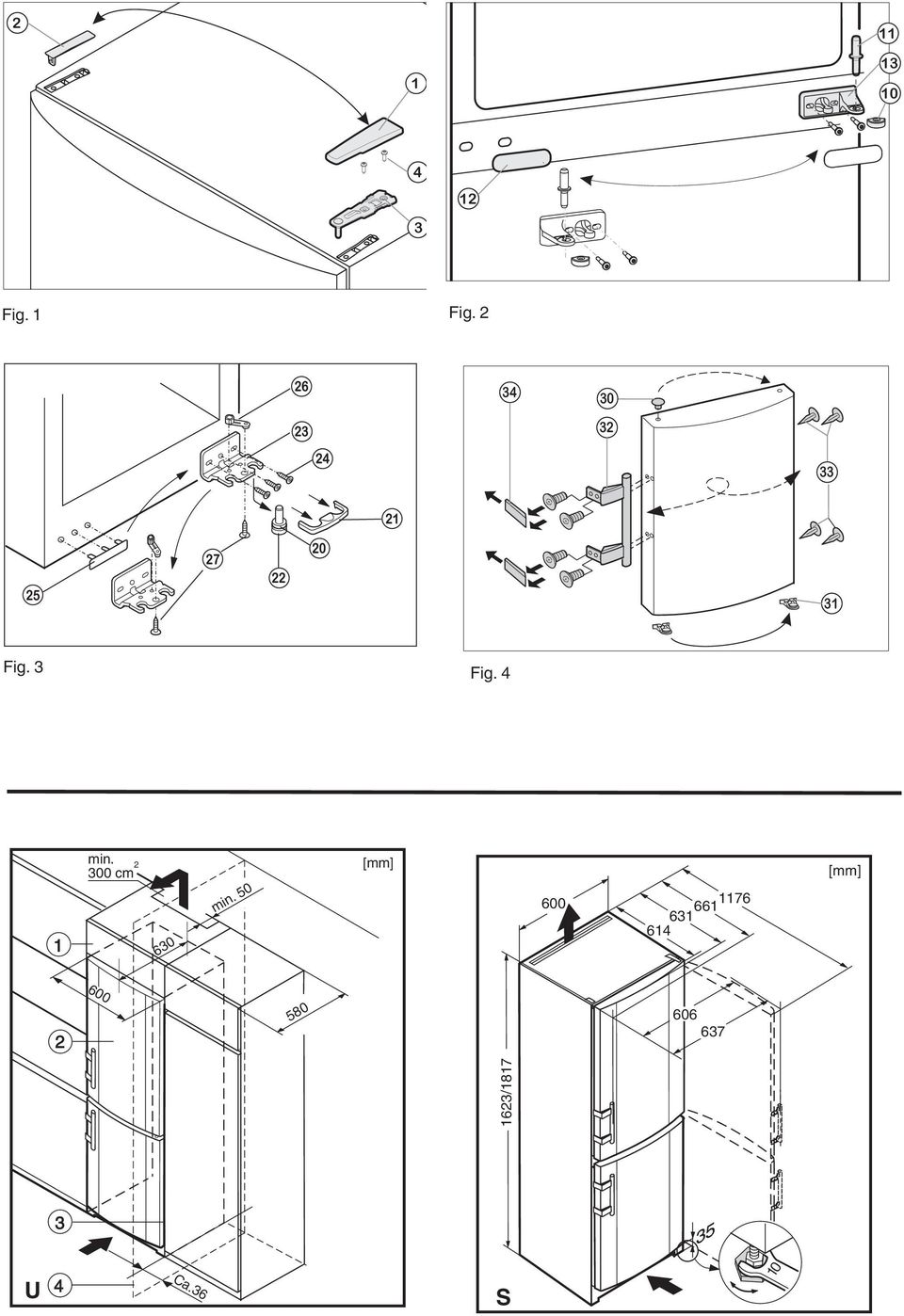

9 8 Instrukcja ustawienia i zabudowy Przed przystąpieniem do czytania instrukcji należy otworzyć zakładkę z rysunkami znajdującą się z tyłu. Wymiary zewnętrzne urządzenia podane zostały na rys. S. Nie należy ustawiać obok siebie dwóch chłodziarkozamrażarek. Jest to ważne, aby uniknąć strat spowodowanych przez wodę kondensacyjną. Zmiana kierunku otwierania drzwi W razie potrzeby można zmienić kierunek otwierania się drzwi: Upewnić się, że przygotowane są poniższe narzędzia: - Torx 25 - Torx 15 - Śrubokręt - W razie potrzeby śrubokręt elektryczny Odkręcanie górnej płytki zawiasu - Zamknąć górne drzwi. - Zdjąć osłonę rys. 1 (1) oraz osłonę rys. 1 (2). - Odkręcić górną płytkę zawiasu rys. 1 (3) (2 razy Torx 25) rys. 1 (4) i wyciągnąć do góry. OSTROŻNIE! Ryzyko odniesienia obrażeń w razie przewrócenia drzwi! - Mocno przytrzymać drzwi. - Ostrożnie odstawić drzwi. Zdejmowanie drzwi górnych - Unieść górne drzwi do góry i odstawić na bok. - Wyjąć zatyczkę rys 4 (30) z górnej tulejki zawiasu drzwi i przełożyć. Dolne drzwi zdjąć - Zamknąć dolne drzwi. - Zdjąć pokrywkę plastikową rys. 2 (10). - Wyciągnąć środkowy trzpień zawiasu rys. 2 (11). - Unieść drzwi do góry i odstawić na bok. - Wyjąć zatyczkę rys 4 (30) z dolnej tulejki zawiasu drzwi i przełożyć. Przekładanie środkowych elementów zawiasu - Zdjąć osłonę rys. 2 (12). - Odkręcić środkową płytkę zawiasu rys. 2 (13) i przełożyć na drugą stronę zawiasów, obróconą o Założyć osłonę rys. 2 (12) po stronie nowego uchwytu. Przekładanie dolnych elementów zawiasu - Zdjąć dolną osłonę rys. 3 (21) do przodu. - Wyciągnąć trzpień zawiasu rys. 3 (22) w dół i do przodu. Uważać przy tym na tuleję zawiasu rys. 3 (20). - Wykręcić trzpień zawiasu rys. 3 (23) (3 x Torx 25) rys. 3 (24). - Wykręcić element zawiasu rys. 3 (26) (1 x Torx 25) rys. 3 (27), przełożyć do naprzeciwległego otworu i dokręcić. - Zdjąć i przełożyć osłonkę od strony uchwytu rys. 3 (25). - Przykręcić płytkę zawiasu rys. 3 (23) na nowej stronie. Montaż drzwi dolnych - Założyć drzwi od góry na dolny trzpień zawiasu rys. 3 (22). - Zamknąć drzwi. - Środkowy trzpień zawiasu rys. 2 (11) po nowej stronie zawiasu włożyć w drzwi dolne przez środkową płytkę zawiasu rys. 2 (13). - Założyć pokrywkę plastikową rys. 2 (10) obróconą o 180 na środkową płytkę zawiasu rys. 2 (13). Montaż drzwi górnych - Założyć drzwi górne na środkowy trzpień zawiasu rys. 2 (11). - Założyć górną płytkę zawiasu rys. 1 (3) po nowej stronie zawiasu i włożyć w drzwi. - Dokręcić górną płytkę zawiasu (2 razy Torx 25) rys. 1 (4). - Zamontować osłonę rys. 1 (1) oraz osłonę rys. 1 (2) po przeciwnych stronach. Przekładanie uchwytów - Wyczepić zacisk sprężynowy rys. 4 (31) z drzwi lodówki i przełożyć na nowe miejsce zawiasu. - Zdemontować uchwyty drzwi rys. 4 (32), zatyczkę rys. 4 (33) i płyty naciskowe rys. 4 (34) przy otwartych drzwiach. - Podczas montażu płyt naciskowych zwrócić uwagę na prawidłowe zatrzaśnięcie. - W razie potrzeby płynnie wyrównać drzwi, używając obu otworów wzdłużnych w dolnej płytce zawiasu rys. 3 (23) i środkowej płytce zawiasu rys. 2 (13) względem obudowy urządzenia, a następnie dokręcić śruby. - Z powrotem założyć osłonę rys. 3 (21). Wsunięcie w ciąg szafek kuchennych 1 szafka wyrównawcza 2 chłodziarko-zamrażarka 3 Szafka kuchenna 4 ściana Rys. U: Urządzenia można przystosować do zabudowy w ciągu szafek kuchennych. Aby dopasować wysokość lodówki do wysokości szafek, można nad lodówką umieścić nadstawkę 1. W przypadku obudowania standardowymi szafkami kuchennymi (głębokość maks. 580 mm) urządzenie można ustawić bezpośrednio obok szafki kuchennej, rys. U 3. Drzwi urządzenia wystają z boku o 34m a na środku urządzenia o 50 mm w stosunku do frontu szafek kuchennych. Dzięki temu można je bez problemu otwierać i zamykać. Ważne dla wentylacji: - Na tylnej ściance szafki nasadzanej wymagany jest wywiewny kanał wentylacyjny o głębokości nie mniejszej niż 50 mm, na całej szerokości szafki. - Przekrój odpowietrznika pod sufitem musi mieć przynajmniej 300 cm 2. - Im większy przekrój odpowietrznika, tym bardziej energooszczędnie pracuje urządzenie. W przypadku ustawienia urządzenia z zawiasami obok ściany, rys. U 4, odległość między urządzeniem a ścianą musi wynosić co najmniej 36 mm. Odpowiada to miejscu na uchwyt przy otwartych drzwiach. Producent pracuje stale nad ulepszaniem wszystkich typów i modeli. Z tego względu zastrzegamy sobie prawo do wprowadzania zmian kształtu, wyposażenia i rozwiązań technicznych. Prosimy o wyrozumiałość w tym względzie. 17
