Siła zastosowania i komfort jazdy to podstawa dla lepszej pracy

Transkrypt

1

2 Wykres siły zrywającej 1250CX35 Siła podnoszenia (dan) ciśnienie robocze: 185 bar D1 D2 D3 D4 D5 D6 D7 D8 D9 D10 Punkt obrotu uchwytu narzędzi Łyżka do ziemi: środek ciężkości w punkcie centralnym łyżki Widły do palet: 500 mm od spodu wideł D6 D5 D4 D7 D3 D8 D2 D10 D9 D1 Siła udźwigu Wykres siły udźwigu podaje jej maksymalne wartości w różnych pozycjach punktu obrotu wysięgnika wychylnego D. Wartości odzwierciedlają solidność konstrukcji maszyny, wysięgnika wychylnego, całego układu hydraulicznego. Definicja siły podnoszenia bazuje na normie DIN Siła zastosowania i komfort jazdy to podstawa dla lepszej pracy Wykres siły zrywającej Siła zrywania (dan) ciśnienie robocze: 185 bar 2000 A4 A A1 A2 A3 A4 A5 A3 A2 A1 799 Składane stanowisko kierowcy: wszystkie ważne czynności kontrolne można przeprowadzać łatwo i bezproblemowo. Odporność na odkształcenia dla precyzyjnej pracy i zadziwiającej wysokości podnoszenia Przy kompaktowej budowie i niskim składaniu się maszyny standardowo uzyskiwana jest wysokość podnoszenia 2,85 m (opcjonalnie 3,10 m). Załamany wysięgnik wychylny jest odporny na odkształcenia i taka forma zapewnia bardzo dobrą widoczność narzędzia roboczego również przy podniesionym wahaczu. Dwa silne cylindry podnoszenia Ergonomia pierwszej klasy Ergonomiczność jest w firmie Weidemann podstawowym warunkiem projektu koncepcyjnego urządzenia. Regulowany i ergonomicznie zaprojektowany fotel zapewnia, nie tylko, pracę przy utrzymaniu prawidłowej pozycji pleców, ale również w warunkach najlepszej widoczności. Dzięki wielofunkcyjnej dźwigni wszystko jest pod kontrolą wszelkie prace i obsługa mogą być zapewniają precyzyjną pracę także przy dużym obiążeniu. wykonane przy pomocy jednej ręki. Siła zrywania Wykres siły zrywających podaje maksymalne wartości sił (zrywających) przy różnych pozycjach czubka łyżki A. Wartości są miarą mocy cylindra wywracającego i rozmieszczenia kinematyki wysięgnika wychylnego. Uwaga: Im mniejszy odstęp pomiędzy momentem obrotowym D a czubkiem łyżki A tym wyższa siła zrywająca. Definicja siły zrywającej podana według DIN Silnik Silnik wysokoprężny Typ silnika Maksymalna moc (kw) przy obr/min Perkins 4-cylindrowy 404 C-15 24, Ciężary wywrotu (kg) Ciężar wywrotu w szufli (według ISO 8313) poziomy, Maszyna prosto Standard 1272 Kabina 1562 Pojemność (cm³) Chłodzenie chłodzenie wodą poziomy, maszyna łamana 60 Zbiornik paliwa (l) 47 Ciężar wywrotowy w widłach paletowych (według ISO 8313) Nr art PL/0704 Weidemann GmbH Mühlhäuser Weg Diemelsee-Flechtdorf Germany Tel. +49 (0) Fax +49 (0) info@weidemann.de Wszystkie dane dotyczą modeli seryjnych przetestowanych w środkowoeuropejskich warunkach eksploatacji i określają ich funkcje standardowe. Wyposażenie i ich szczegóły oraz wyposażenie dodatkowe zależą od konkretnego modelu i opcji produktu oraz od uwarunkowań specyficznych dla danego kraju sprzedaży. Ilustracje mogą nie przedstawiać omawianych lub dostępnych seryjnie produktów. Opisy, ilustracje, dane ciężarów i dane techniczne są niezobowiązujące i odpowiadają stanowi techniki w momencie oddania do druku. Musimy zastrzec zmiany bez uprzedzenie w zakresie konstrukcji, wyposażenia, wyglądu i techniki z powodu ciągłego rozwoju produktów. Jeżeli potrzebujecie Państwo funkcji specjalnych, które są do dyspozycji tylko przy zastosowaniu dodatkowych podzespołów i/lub szczególnych warunków ramowych, prosimy o kontakt z nami. Chętnie odpowiemy na Wasze pytania i udzielimy informacji, czy i w jakich warunkach dotyczących produktu i otoczenia można zrealizować funkcję specjalne. W przypadku wątpliwości dotyczących obciążeń lub sposobu działania naszych produktów w szczególnych warunkach zalecamy prace próbne przy zabezpieczonych warunkach ramowych. Odchylenia od ilustracji lub wymiarów, błędy obliczeniowe, błędy w druku lub brak kompletności w prospekcie nie mogą być wykluczone, pomimo zachowania najwyższej staranności. Dlatego nie bierzemy odpowiedzialności za poprawność i kompletność naszych danych w tym prospekcie. Niezawodne działanie naszych produktów gwarantujemy w ramach ogólnych warunków biznesowych. Generalnie nie przejmujemy dodatkowych gwarancji. Szersze poręczenie niż to wynikające z ogólnych warunków biznesowych jest wykluczone. Weidemann GmbH Wyprodukowano w Niemczech Przedsiębiorstwo Wacker Construction Equipment AG Dane pojazdu Ciężar eksploatacyjny (kg) Ciężar eksploatacyjny (kg) Kabina Prędkość jazdy Napięcie eksploatacyjne Akumulator Siła nośna maks. (kg) km/h 12 Volt 74 Ah 2516 poziomy, maszyna prosta poziomy, maszyna łamana 60 Ciężar użytkowy (wg ISO 5998)* Obciążenie (wg EN 474-3)** * Ciężar użytkowy to dopuszczony przez producenta ciężar, który może być transportowany przy pomocy łyżki. ** Obciążenie to dopuszczony przez producenta ciężar, który może być transportowany przy pomocy wideł paletowych.

3 X R Y J K F N L F M G H Z S O Q P C D A W E B Wymiary Standard Kabina A Długość całkowita z łyżką standardową B Długość całkowita bez łyżki C Środek osi do sworznia łyżki D Podstawa koła E Zwis tylny F Wysokość nad pałąkiem ROPS 2280 Wysokość nad dachem ochronnym T U V 2221 Wysokość nad kabiną 2208 G Wysokość nad złożonym pałąkiem ROPS 1850 H Wysokość fotela, punkt siedzenia J Całkowita wysokość robocza K Maks. wysokość punktu obrotowego łyżki L Wysokość przeładunku M Maks. Wysokość zwału N Zasięg przy M O Głębokość wykopu P Całkowita szerokość standardowa Q Rozstaw kół R Szerokość nad pałąkiem ROPS / Kabina S Prześwit T Maksymalny promień U Promień zewnętrzny V Promień wewnętrzny W Kąt przegięcia X Kąt przechylenia przy maksymalnej Y Maksymalny kąt wyładunku Z Kąt przechylenia na podłożu wysokości podnoszenia Hoftrac 1250 CX Idealne połączenie siły, prędkości i wysokości konstrukcyjnej

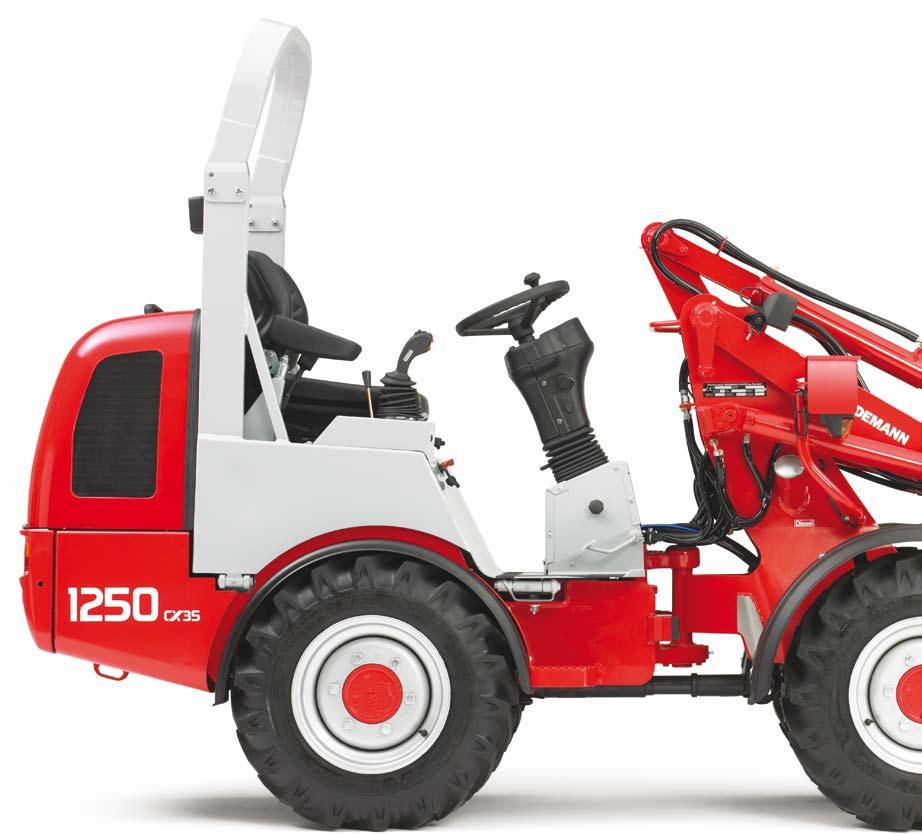

4 Składany pałąk ochronny Ładowarka kołowa 1250 CX 35 jest seryjnie wyposażona w pałąk ochronny. Pałąk ochronny jest sprawdzony i odpowiada wymogom norm bezpieczeństwa pracy ROPS. Łatwo składalny, umożliwia przejazd przy wyjątkowo niskich wysokościach otoczenia. Opcjonalnie ładowarka może zostać wyposażona w daszek, chroniący przed deszczem, słońcem i spadającymi przedmiotami i zgodnie z koncepcją maszyny posiada maks. wysokość tylko 2,22 m. Jedność w różnorodność Przemyślana koncepcja maszyny zwiększa produktywność Mocny 4-cylindrowy silnik W modelu 1250 CX 35 jest zastosowana najnowsza technologia silników nowej generacji Perkins a. Pomimo niskich wartości emisyjnych najnowsze modele Diesel posiadają ekonomiczne wartości zużycia paliwa silnikowego. Zmodyfikowana pompa wtryskowa zapewnia precyzyjne czasy wtrysku i ilości wtrysku. Wartości wydajności i poziomu szumów są znacznie lepsze. Całkowita wartość szumów mechanicznych i wynikających z procesu spalania mogła zostać znacznie zredukowana. Plusem dla kierowcy jest bardzo wyrównany i płynny bieg pojazdu. Do wszystkich zastosowań odpowiednia stabilność i przyczepność. Dla każdej branży jest dostępna bogata paleta różnorodnych ogumień. Począwszy od profili AS, szczególnie nadających się do podłoży mazistych i silnie zabrudzonych, aż po profile EM o większej powierzchni przylegania i lepszym stopniu przenoszenia siły napędu na luźnych gruntach, takich jak np. podłoża piaszczyste, żwirowe, tłuczniowe lub inne. Aby podnieść stan bezpieczeństwa, ładowarkę można wyposażyć w krótkim czasie w felgi zwrotne. Błotniki z tworzywa sztucznego całkowicie zakrywają szerokość kół z przodu i z tyłu zapewnia to mniejsze obciążenie zabrudzeniem podczas pracy.

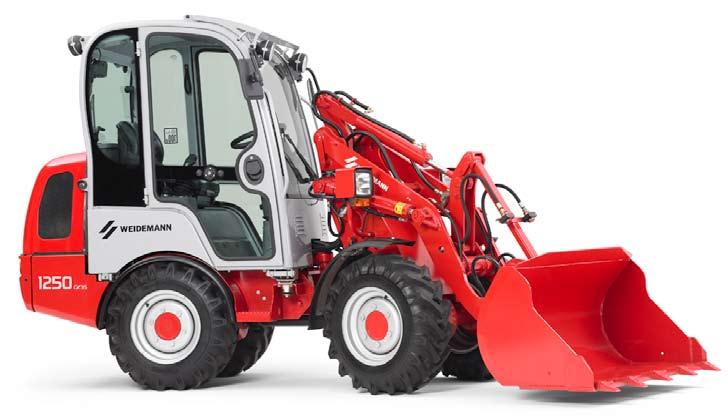

5 Hoftrac 1250 CX 35 oferuje idealne połączenie siły, prędkości i wysokości konstrukcyjnej. Dzięki dużej sile podnoszenia i zrywu w połączeniu z dużym prześwitem i wysokim stanem bezpieczeństwa ta maszyna jest idealnym pomocnikiem w każdym obszarze działania. Seryjnie montowana blokada mechanizmu różnicowego dołączalna jest z przodu i z tyłu elektrohydraulicznie i zapewnia niezwykle wysokie siły wzdłużne. 4- cylindrowy silnik wysokoprężny chłodzony wodą posiada moc 24,6 kw. Duża ilość urządzeń roboczych i opcji czyni z tej ładowarki multitalent w rolnictwie, jeździectwie i hodowli koni, obiektach użyteczności publicznej i komunalnej. Komfortowa kabina dla przyjemnej pracy dostarczana jest z komfortową kabiną. Wnętrze jest przyjazne, jasne i przejrzyste, sięgające bardzo w dół i wysoko szyby zapewniają dobrą widoczność. Obszerne kabiny z obustronnym wygodnym wejściem oferują dużą przestrzeń dla głowy oraz spełniają wszelkie wymogi nowoczesnego stanowiska pracy. Wysokie siły wzdłużne 1250 CX 35 wyposażona jest seryjnie w osie Weidemann T %-owa blokada mechanizmu różnicowego (dołączalna z przodu i z tyłu elektrohydraulicznie) optymalnie przetwarza moc napędową i zapewnia wysoką moc ciągu. Oszczędzanie czasu dzięki hydraulicznej blokadzie Hydrauliczne szybkozłącze w wyposażeniu seryjnym zwiększa niesłychanie poczucie elastyczności w przeprowadzaniu różnorakich zadań. Możliwość wymiany oprzyrządowania bez konieczności wysiadania sprawia, iż roboty wykonywane są wygodniej. Państwo pracujecie szybciej i efektywniej dzięki możliwości oszczędzania czynności roboczych. Hydrauliczna blokada zapewnia nie tylko szybką zmianę narzędzi, ale pozwala na tworzenie niezwykle silnego połączenia z akcesoriami jak gdyby akcesoria były częścią składową maszyny. Obszerny i przemyślany program akcesoriów Nasz program akcesoriów rozwijaliśmy przez wiele lat w wąskiej współpracy z naszymi klientami. Wynikiem tego jest szeroka gama montowanych narzędzi idealnie dopasowana do Państwa potrzeb. Dzięki temu jest prawdziwą maszyną wielofunkcyjną. Zwrotnaładowarka do ciasnych pomieszczeń Model wyróżnia się poprzez swoją zwartość i niski promień skrętu, co gwarantuje niezawodność również podczas prac w ciasnym otoczeniu. Wąskie przejścia i bramy nie stanowią żadnej trudności. Idealna kombinacja wielkości konstrukcji, mocy i szybkości czynią z tej ładowarki niezawodną pomoc.
