1 Spis piktogramów w nagłówkach Prąd znamionowy (A) Napięcie znamionowe (V) Uwagi, uzupełnienia m Masa X Ilość śrub M Gwint Kolor Praski Profi l półokrągły Profi l sześciokątny Przekrój podłączanego przewodu Średnica przewodu X... Ilość złącz IN Strona zasilania OUT Strona odgałęźna rut, linka, przewód giętki P mm² A... A Zakres zaciskania 1P 2P P Ilość pól Spis piktogramów w danych technicznych Al Materiał: Aluminium Materiał: Ocynkowanej miedz Cu Materiał: Z miedzi Materiał: Z ocynkowanej miedzi Materiał: Z ocynkowanej Materiał izloacji: Materiał izloacji: E-Cu miedzi PA6.6 Poliamid 6.6 PE Polietylen POYOEFIN PP Ui 500 V Materiał izloacji: Polipropylen Montaż na szynę TH35 PVC Materiał izloacji: PVC Stosunek kurczliwości mm 20 Znamionowe napięcie izolacji V2 U94 Materiał izloacji: Poliolefi n Temperatura otoczenia Moment dokręcania C Stopień ochrony Niepalność zgodnie z U94 A/48

2 AKCESORIA O ŁĄCZENIA PRZEOÓ A Nieizolowane końcówki oczkowe 2 Nieizolowane końcówki rurkowe 4 Nieizolowane długie końcówki oczkowe Cu 5 Nieizolowane długie końcówki oczkowe z aluminium 6 Nieizolowane długie końcówki oczkowe Al 7 Nieizolowane końcówki oczkowe ze śrubkami 7 Nieizolowane końcówki widełkowe Nieizolowane łączniki rurkowe Nieizolowane łączniki rurkowe Cu-Al Łączniki i końcówki rurkowe ze zrywalnymi śrubami Izolacja na końcówki kablowe 12 Pasta ochronna na styki 12 Łączniki śrubowe do wykonywania odgałęźień kablowych 13 Izolowane końcówki oczkowe 14 Izolowane końcówki widełkowe 15 Izolowane końcówki igiełkowe 16 Izolowane łączniki rurkowe 17 Łącznik termokurczliwy z cyną 17 Elektryczne złączki wsuwane 18 Nieizolowane końcówki tulejkowe 22 Izolowane końcówki tulejkowe Izolowane podwójne końcówki tulejkowe Łącznik bezśrubowy, otwierany Szybkozłączki 25 Łączniki śrubowe 26 Złączki kompaktowe na szynę Złączka przelotowa z otwieraną pokrywą Blok rozdzielczy z otwieraną pokrywą Złączka rozgałęźna z otwieraną pokrywą Złączki bakelitowe 30 Złączki elastyczne 31 Sprężynowe zaciski połączeniowe TSK (bez śrub) Rodzina przemysłowych zacisków połączeniowych TSKA Sprężynowe zaciski połączeniowe TSKB (bez śrub) Sprężynowe zaciski połączeniowe TSKC (bez śrub) A/1

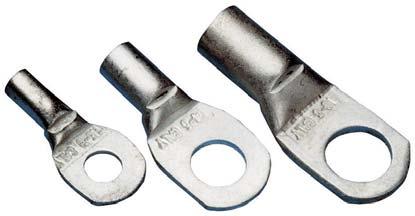

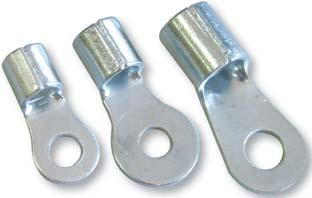

3 AKCESORIA O ŁĄCZENIA PRZEOÓ Nieizolowane końcówki i złączki Nieizolowane końcówki oczkowe d 2 B SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ H156; H156R KH8 SZ SZ SZ SZ SZ (2.5)4-6 (2.5)4-6 KH14 KH16 SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ (4) HX50B HX120B 31; 31E 51; 55E 62E C130 KH120 SZ SZ SZ SZ SZ HX150B SZ SZ SZ TÜV MEEI TEST OCUMENTATION V MSZ EN A/2

4 Nieizolowane końcówki i złączki AKCESORIA O ŁĄCZENIA PRZEOÓ Nieizolowane końcówki oczkowe d 2 B SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ SZ HX120B HX150B 31; 31E 51; 55E 62E KH120 SZ SZ SZ SZ _ C130 SZ SZ SZ SZ SZ _ SZ SZ SZ SZ SZ _ SZ SZ SZ SZ _ Spis piktogramów A/0 A/3

5 AKCESORIA O ŁĄCZENIA PRZEOÓ Nieizolowane końcówki rurkowe Nieizolowane końcówki i złączki d 2 B C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C C HX50B HX120B HX150B 31; 31E 51; 55E 62E C130 H156; H156R KH14 KH16 KH8 KH120 Spis piktogramów A/0 EVPÚ CERTIFICATE NO /101/1/2001 MSZ EN A/4

6 Nieizolowane końcówki i złączki Nieizolowane końcówki rurkowe AKCESORIA O ŁĄCZENIA PRZEOÓ d 2 B C C C C C C C C C C C C C HX150B 51; 55E 62E C130 Nieizolowane długie końcówki oczkowe Cu d 2 I B SZ-C SZ-C SZ-C SZ-C SZ-C SZ-C SZ-C SZ-C SZ-C SZ-C HX50B HX120B HX150B 31; 31E 51; 55E 62E; C130 KH120 MSZ EN E-Cu ZESKANUJ KO! Odwiedź naszą stronę Bądź zawsze na bieżąco Nasz asortyment jest na bieżąco rozwijany, niniejszy katalog odzwierciedla naszą ofertę w październiku 2017 roku. Aby być na bieżąco, śledź naszą stronę internetową! A/5

7 AKCESORIA O ŁĄCZENIA PRZEOÓ Nieizolowane długie końcówki oczkowe z aluminium Nieizolowane końcówki i złączki d 2 I B AS AS AS AS AS AS AS AS AS AS AS AS AS AS AS AS /120 AS /120 AS /150 AS /150 AS /150 AS /150 AS AS AS AS AS AS AS AS AS AS AS ; 55E 62E C130 H156; H156R KH14 KH16 KH8 KH120 TÜV MEEI TEST OCUMENTATION V Spis piktogramów A/0 Al EN MSZ MSZ A/6

8 Nieizolowane końcówki i złączki AKCESORIA O ŁĄCZENIA PRZEOÓ Nieizolowane długie końcówki oczkowe Al d 2 I B RA RA RA RA RA RA RA RA RA RA RA HX50B HX120B HX150B 31; 31E 51; 55E 62E C130 KH120 EN E-Cu Al MSZ MSZ Nieizolowane końcówki oczkowe ze śrubkami a b d 2 CJB M CJB M CJB M CJB M CJB M CJB M CJB M CJB M CJC M CJC M CJC M CJC M CJC M CJC M CJC M CJC M l 1 B X MSZ A/7

9 AKCESORIA O ŁĄCZENIA PRZEOÓ Nieizolowane końcówki widełkowe Nieizolowane końcówki i złączki d 2 I B V V V V V V V V V V V V V V V V V HX50B; HX120B; 31; 31E H156; H156R KH14 KH16 KH8 MSZ MSZ Nieizolowane końcówki igiełkowe I B CS CS CS H156; H156R; KH8; KH14; KH16 EVPÚ CERTIFICATE NO /101/1/2001 ZESKANUJ KO! Odwiedź naszą stronę Bądź zawsze na bieżąco Nasz asortyment jest na bieżąco rozwijany, niniejszy katalog odzwierciedla naszą ofertę w październiku 2017 roku. Aby być na bieżąco, śledź naszą stronę internetową! A/8

10 Nieizolowane końcówki i złączki Nieizolowane łączniki rurkowe AKCESORIA O ŁĄCZENIA PRZEOÓ TH TH TH TH TH TH TH TH TH TH TH TH /95 TH TH TH HX50B HX120B HX150B 31; 31E 51; 55E 62E; C130 H156; H156R KH14 KH8 KH16 KH120 MSZ EN Nieizolowane łączniki rurkowe Cu-Al /d 2 1 / 2 l 1 /l 2 Cu Al RT16/25 6/6.7 10/ / RT16/70 5.5/11 12/ / RT25/35 7.3/8 11.6/ / RT35/50 8.5/ / / RT35/70 8.5/11 12/ / RT50/70 9.5/ / / RT70/ / / / RT95/ /15 19/ / RT95/ / / / RT120/150 15/17 19/ / RT150/ / / / RT185/ /21 26/ / RT185/ /23 26/ / RT240/300 21/23 28/ / HX50B HX120B HX150B 31; 31E 51; 55E 62E C130 KH120 EN MSZ MSZ E-Cu Al A/9

11 AKCESORIA O ŁĄCZENIA PRZEOÓ Nieizolowane łączniki rurkowe Al Nieizolowane końcówki i złączki I AT AT AT AT AT AT AT AT AT AT HX50B HX120B HX150B 31; 31E 51; 55E 62E C130 KH120 Al EN MSZ MSZ ZESKANUJ KO! Odwiedź naszą stronę Bądź zawsze na bieżąco Nasz asortyment jest na bieżąco rozwijany, niniejszy katalog odzwierciedla naszą ofertę w październiku 2017 roku. Aby być na bieżąco, śledź naszą stronę internetową! A/10

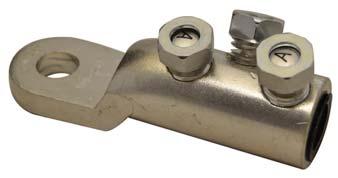

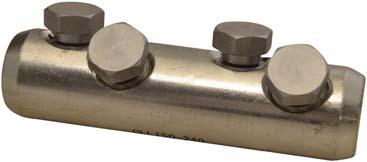

12 Nieizolowane końcówki i złączki Łączniki rurkowe Al ze zrywalnymi śrubami AKCESORIA O ŁĄCZENIA PRZEOÓ AT16-70CS AT95-150CS AT CS B: (2+2) M A: (2+2) M12 B: (2+2) M A: 150 (2+2) M12 B: 185 (3+3) M A: 240 (3+3) M16 X Al MSZ Końcówki rurkowe Al ze zrywalnymi śrubami AS16-70CS12 AS CS16 d 2 B B: M A: M12 B: M A: M16 X Al Spis piktogramów A/0 MSZ B A A/11

13 AKCESORIA O ŁĄCZENIA PRZEOÓ Końcówki rurkowe Al-Cu ze zrywalnymi śrubami Nieizolowane końcówki i złączki RA16-70CS12 RA95-150CS12 RA CS16 d 2 B B: M A: M12 B: M A: M12 B: M A: M16 X E-Cu Al Spis MSZ piktogramów A/0 B A Izolacja na końcówki kablowe FSZIG FSZIG FSZIG FSZIG FSZIG FSZIG FSZIG PVC C IEC Pasta ochronna na styki m VKP150 g Kompozycja ma na celu poprawę przewodności połączeń oraz przeciwdziałanie oksydacji i korozji powierzchni styków. Pastę można stosować w połączeniach Al-Al, Al-Cu i Cu-Cu, przed zaciskaniem, zakręcaniem lub nitowaniem. A/12

14 Izolowane końcówki i złączki AKCESORIA O ŁĄCZENIA PRZEOÓ Łączniki śrubowe do wykonywania odgałęzień kablowych H C B (a/f) (mm 2 ) YCSK ,7 6.5 M12 YCSK M12 YCSK M12 YCSK M14 (a/f) F M B(a/f) E-Cu F H C (a/f) Złączki do paneli solarnych 600/1000 V AC/C Ui 1 kv 20 A R V5/V0 U94 PC/PA C mm SOAR11-4N SOAR11-4AB IP 68 SOAR11-4N IP 67 SOAR1-2AB IP 67 SOAR1-2AB EN , ,60 Panele solarne zazwyczaj posiadają przygotowane zakończenia kablowe, co umożliwia łatwy montaż. Od modułu solarnego należy przygotować okablowanie dla prądu stałego do inwertera bezpośrednio lub do rozdzielnicy przed inwerterem. ykonanie dławikowe (z pełnym dławieniem IP68) wraz z nakrętką. Można zaciskać za pomocą zaciskarki. ostępne są tylko w parach. IEC gniazdo do panelu Praska ręczna do złączek do paneli solarnych SOAR11-PT B/3 7 wtyk do gniazda 18 SOAR11-4AB A/13

15 AKCESORIA O ŁĄCZENIA PRZEOÓ Izolowane końcówki oczkowe Izolowane końcówki i złączki d 2 B n PSZ n PSZ n PSZ n PSZ n PSZ n PSZ n KSZ n KSZ n KSZ n KSZ n KSZ n KSZ n KSZ n SSZ n SSZ n SSZ n SSZ n SSZ n SSZ n SSZ n PSZ n PSZ n PSZ n PSZ n PSZ n KSZ n KSZ n KSZ n KSZ n KSZ n SSZ n SSZ n SSZ n SSZ n SSZ n PSZ n PSZ n PSZ n PSZ ; 9006R; 9006RS Y35C PVC C MSZ EN A/14

16 Izolowane końcówki i złączki Izolowane końcówki widełkowe AKCESORIA O ŁĄCZENIA PRZEOÓ d 2 I B n PV n PV n PV n PV n KV n KV n KV n KV n SV n SV n SV n SV ; 9006R; 9006RS MSZ MSZ PVC C B/6 Y35C Proponowane narzędzia zaciskowe: mm² A... A Y35C RS 0,5-2,5 9006R 2, , R A/15

17 AKCESORIA O ŁĄCZENIA PRZEOÓ Izolowane końcówki wtykowe Izolowane końcówki i złączki d 2 I n PH n KH n SH ; 9006R; 9006RS PVC C EN Izolowane gniazda wtykowe d 2 I n PHA n KHA n SHA ; 9006R; 9006RS PVC C EN Izolowane końcówki igiełkowe I 1 B n PCS n KCS n SCS ; 9006R; 9006RS A/16 PVC C MSZ MSZ

18 Izolowane łączniki rurkowe Izolowane końcówki i złączki AKCESORIA O ŁĄCZENIA PRZEOÓ n PTH n KTH n STH ; 9006R; 9006RS MSZ MSZ PVC C Termokurczliwe łączniki dwustronne n ZSTHP n ZSTHK n ZSTHS ; 9006R; 9006RS POYOEFIN MSZ MSZ C Łącznik termokurczliwy z cyną q THSN0,5 2 2, n THSN1 2,6 4, n THSN2,5 4,2 6, n THSN POYOEFIN C Sn A/17

19 AKCESORIA O ŁĄCZENIA PRZEOÓ Elektryczne złączki wsuwane Nieizolowane nasuwki konektorowe I 1 CSH CSH CSH Y03B; Y03BR CSH CSH6-B CSH09B I 2 CSH3 Cu CSH6-B Cu CSH5, CSH6, CSH6-2 CSH09B Spis piktogramów A/0 B/7 EN EVPÚ CERTIFICATE NO /101/1/2001 Y03BR Proponowane narzędzia zaciskowe: mm² A... A Y03BR Y03B Y03B A/18

20 Elektryczne złączki wsuwane AKCESORIA O ŁĄCZENIA PRZEOÓ Nieizolowane wsuwki konektorowe I 1 CS CS CS CS6B Y03B; Y03BR CS6B EVPÚ CERTIFICATE NO /101/1/2001 Cu CS5, CS6 EN CS3 Nieizolowane nasuwki konektorowe I 1 I 2 CSE Y03B; CSE Y03BR Cu CSE EVPÚ CERTIFICATE NO /101/1/2001 EN CSE Nieizolowane wsuwki konektorowe mocowane za pomocą śrub d I 1 CSA CSA CSA EVPÚ CERTIFICATE NO /101/1/2001 Cu EN CSA-45 CSA-90 A/19

21 AKCESORIA O ŁĄCZENIA PRZEOÓ SZICSH6 PVC Elektryczne złączki wsuwane ekkie obudowy izolacyjne PCV do wsuwek i nasuwek konektorowych A B SZICSH5 CSH SZICSH6CS5, CSH SZICS6CS C B C C A SZICSH5 SZICS6 EN Nieizolowane prasowane miedziane końcówki oczkowe d 2 B HSZ HSZ HSZ HSZ Y03B; Y03BR Cu EN Spis piktogramów A/0 Izolowane nasuwki konektorowe z wsuwkami I 1 n PCSE n KCSE ; 9006R EN PVC C A/20

22 Elektryczne złączki wsuwane Izolowane nasuwki konektorowe AKCESORIA O ŁĄCZENIA PRZEOÓ I 1 n PCSH n PCSH n PCSH n KCSH n KCSH n KCSH n SCSH ; 9006R EN Izolowane wsuwki konektorowe PVC C I 1 n PCS n PCS n KCS n KCS n SCS ; 9006R EN pełni izolowane nasuwki konektorowe PVC C I 1 n PTCSH n PTCSH n PTCSH n KTCSH n KTCSH n KTCSH n STCSH ; 9006R EN PVC C A/21

23 AKCESORIA O ŁĄCZENIA PRZEOÓ Końcówki tulejkowe Nieizolowane końcówki tulejkowe S E01NR E01NR E01N E02NR E02N E03NR E03N E04NR E04N E05NR E05N E06NR E06N E07NR E07N E08NR E08N E09N E10N E11N E12N E13N E14N Elementy, których symbole są oznaczone kolorowym tłem, są na stanie magazynowym Zalecany typ praski do zaciskania izolowanych i nieizolowanych końcówek tulejkowych: EN MSZ EVPÚ CERTIFICATE NO /101/1/2001 mm² A... A 9102-T T A B AR BR A-SPEC B-SPEC HEXA B/ HEXA BR 9102-T 9039A-SPEC 9039B-SPEC 9039A A/22

24 Izolowane końcówki tulejkowe Końcówki tulejkowe AKCESORIA O ŁĄCZENIA PRZEOÓ * NFC = Norma francuska NFC ** IN-VE = Norma niemiecka d 2 l S 1 S 2 (NFC)* (IN-VE)** E034 E E E E E E E E E05 E E E E E09 E E E E13 E E E E E16 E E E E19 E E E E22 E E E24 E E E26 E E E28 E E29 E E30 E E E32 E E E E E E Elementy, których symbole są oznaczone kolorowym tłem, są na stanie magazynowym EVPÚ CERTIFICATE NO /101/1/ C EN MSZ PA6.6 A/23

25 AKCESORIA O ŁĄCZENIA PRZEOÓ Końcówki tulejkowe Izolowane podwójne końcówki tulejkowe d 2 I S 1 E20I E50I E50IH E90I E90IH E13IR E13I E16IR E16I E19I E22I E24I E26I S 2 PA C EN MSZ EVPÚ CERTIFICATE NO /101/1/2001 Złączki nakręcane na przewody n TFM n TFM n TFM n TFM PA Ui C EN EN A/24 o przewodów miedzianych - drut

26 Łącznik bezśrubowy, otwierany Złączki AKCESORIA O ŁĄCZENIA PRZEOÓ H OVO2, OVO2, OVO2, OVOT2, OVOT2, OVOT2, V0 U94 PA V 20 OVO... Ui C OVOT... H n TRC n TRC n TRC n TRC n TRC RVO2, n RVO2, n RVO2, n RVO2, n RVO2, V0 U94 PA Ui 500 V C H H Szybkozłączki TRC RVO EN EN A/25

27 AKCESORIA O ŁĄCZENIA PRZEOÓ Złączki Łączniki śrubowe TRK4 żółta obudowa, 4 łącza TBT-2,5 przeźroczysta obudowa, 5 łączy, 1 śruba TBT-4 przeźroczysta obudowa, 5 łączy, 1 śruba TBT-6 przeźroczysta obudowa, 5 łączy, 1 śruba TBT-10 przeźroczysta obudowa, 5 łączy, 1 śruba TBT-16 przeźroczysta obudowa, 5 łączy, 1 śruba TBT-2,5/10 przeźroczysta obudowa, 10 łączy, 1 śruba TBT-4/10 przeźroczysta obudowa, 10 łączy, 1 śruba TBT-6/10 przeźroczysta obudowa, 10 łączy, 1 śruba TBT-10/10 przeźroczysta obudowa, 10 łączy, 1 śruba TBT-16/10 przeźroczysta obudowa, 10 łączy, 1 śruba H H 450 V AC 40 A 20 PA6.6 Cu C Ui 500 V H EN Łączniki zatrzaskowe H n P A n K A n S A PVC 50 V C C H A/26

28 istwy zaciskowe AKCESORIA O ŁĄCZENIA PRZEOÓ Złączka przelotowa H FFE A FFE A FFE A FFE A FFE A PA V AC V2 U94 20 Ui 500 V H C EN Złączki odgałęźne na szynę, multicolor IN OUT IN X OUT 1 2 FS35/4X A 1 M8 9 M FS35/10X A 1 M8 4 M FS50/16X A 1 M8 4 M FS70/10X A 1 M10 8 M EN V AC C Cu PA6.6 Ui 500 V V2 U94 A/27

29 AKCESORIA O ŁĄCZENIA PRZEOÓ Złączka przelotowa z otwieraną pokrywą istwy zaciskowe P 1P 2P P IN OUT IN X OUT FSOT35 1P V 125 A M10 M10 FSOT95 1P V 250 A M16 M16 FSOT95 1P V 250 A M10 M10 FSOT35 FSOT95 Cu 400 V AC PA V2 U C 20,5 42,5 30,5 58,8 FSOT35 FSOT95 FSOT95 48,8 FSOT Blok rozdzielczy z otwieraną pokrywą P 1P 2P P IN OUT IN X OUT FSO25-2P7 2P FSO25-2P11 2P FSO25-2P15 2P M4 100 A M M M4 100 A M M M4 100 A M M5 400 V AC C Cu PA6.6 Ui 500 V V2 U A/28 64,6 48, , ,7 FSO25-2P7 FSO25-2P11 FSO25-2P15

30 istwy zaciskowe Złączka rozgałęźna z otwieraną pokrywą AKCESORIA O ŁĄCZENIA PRZEOÓ P 1P 2P P IN OUT IN X OUT FSO16 1P A 3 M6 4 M4 FSO50 1P A 1 M12 6 M6 FSO70 1P A 1 M14 6 M M6 FSO120 1P A 1 M16 4 M M M6 FSO150 1P A 1 M20 4 M M M6 FSO8X25 1P A 2 M8 4 M8 (8 25) M M10 6 M6 FSO50-3P 3P A M10 6 M M10 6 M M4 M M5 FSO35-4P 4P M M M5 125 A M M M M5 M M5 IEC Cu PA6.6 Ui 500 V V2 U V AC C 65, , ,8 46, ,5 FSO16 FSO50 FSO70 FSO120 FSO150 FSO8X25 71,2 73,4 81,5 43,7 99,4 52 FSO35-3P FSO35-4P A/29

31 AKCESORIA O ŁĄCZENIA PRZEOÓ Złączki kompaktowe na szynę istwy zaciskowe IN OUT 1 1 H FE FE-16K A FE-16ZS FE FE-25K A FE-25ZS FE-35/ FE-35/25K 125 A FE-35/25ZS H 1 Cu PA6.6 Ui 500 V V2 U V AC C Złączki bakelitowe X... a b c M BSK-6A A M3 BSK-15A A M3 BSK-30A A M3.5 BSK-40A A M4.5 ST A M8 ST A M10 ST A M10 BSK C ST FIMKO IECEE-CB CERTIFICATE NO. FI748, FI876, FI952 EN EN A/30

32 istwy zaciskowe AKCESORIA O ŁĄCZENIA PRZEOÓ Złączki elastyczne o profilu H Złączki o wykonaniu standardowym Profil X... a b c e H S3A-H SF3A-H 12 S5A-H 12 4 SF5A-H 12 S10A-H 12 6 SF10A-H 12 S15A-H SF15A-H 12 S30A-H SF30A-H 12 S60A-H SF60A-H A A A A A A Cu Ui EN EN PP C Złączki elastyczne o profilu H Złączki z płytką naciskową Profil X... a b c e H S3A-H SF3A-H- 12 S5A-H SF5A-H- 12 S10A-H SF10A-H- 12 S15A-H SF15A-H- 12 S30A-H SF30A-H- 12 S60A-H SF60A-H A A A A A A Cu Ui EN EN PP C A/31

33 AKCESORIA O ŁĄCZENIA PRZEOÓ Złączki elastyczne o profilu U istwy zaciskowe Profil U X... S3A-U A S5A-U A S10A-U SF10A-U SK10A-U A SP10A-U SS10A-U SZ10A-U S15A-U SF15A-U SK15A-U A SP15A-U SS15A-U SZ15A-U S30A-U SF30A-U A SK30A-U S60A-U SF60A-U A SK60A-U a b c e EN EN FIMKO IECEE-CB CERTIFICATE NO. FI748, FI876, FI952 Cu A/32 Ui PE C

34 Sprężynowe zaciski połączeniowe TSK (bez śrub) istwy zaciskowe AKCESORIA O ŁĄCZENIA PRZEOÓ Sprężynujące zaciski zostały zaprojektowane do łączenia przewodów obwodów sterujących o rozmiarze 0.08 mm mm 2. Połączenie cechuje się wysoką jakością i niezawodnością i jest wykonywane szybko. Zacisk TSK może służyć do łączenia nieprzygotowanych sztywnych przewodów lub przewodów giętkich wyposażonych w końcówkę tulejkową lub wsuwaną. Plastikowa obudowa wykonana z wysoce ognioodpornego, samogasnącego poliamidu (zgodnie z wymaganiami normy U94-V0) charakteryzuje się dobrymi parametrami elektrycznymi. Jej kształt umożliwia mocowanie za pomocą śrub na dowolną powierzchnię. H TSK1,5 400 V 18 A V1,5 SF1,5 TSK2,5 500 V 24 A V2,5 SF2,5 TSK4 690 V 32 A V4 SF4 TSK1,5 400 V 18 A 2 ( ) 2 ( ) V1,5 SF1,5 TSK2,5 500 V 24 A 2 (0.08-4) 2 ( ) V2,5 SF2,5 TSK4 690 V 32 A 2 (0.08-6) 2 (0.08-4) V4 SF4 TSK... TSK... V0 U94 PA6.6 Ui 500 V C Akcesoria TSKRE Adapter do mocowania serii TSK na szynę V1,5 V2,5 V4 Ścianka boczna do zacisków TSK1,5-TSK1,5 Ścianka boczna do zacisków TSK2,5 -TSK2,5 Ścianka boczna do zacisków TSK4 - TSK4 SF1,5 SF2,5 SF4 Mostek połączeniowy do TSK1,5-TSK1,5 (2 modul) Mostek połączeniowy do TSK2,5-TSK2,5 (2 modul) Mostek połączeniowy do TSK4-TSK4 (2 modul) ZESKANUJ KO! Odwiedź naszą stronę Bądź zawsze na bieżąco Nasz asortyment jest na bieżąco rozwijany, niniejszy katalog odzwierciedla naszą ofertę w październiku 2017 roku. Aby być na bieżąco, śledź naszą stronę internetową! A/33

35 AKCESORIA O ŁĄCZENIA PRZEOÓ istwy zaciskowe Rodzina przemysłowych zacisków połączeniowych TSKA Rodzina przemysłowych zacisków połączeniowych TSKA posiada kilka wzajemnie odizolowanych łączników. Zaciski TSKA stosowane są głównie w przemyśle, w obwodach pomiarowych i sterowania oraz w skrzynkach dystrybucji energii. Zaciski połączeniowe mogą być stosowane do łączenia miedzianych przewodów o okrągłym przekroju. Plastikowa obudowa wykonana z wysoce ognioodpornego, samogasnącego poliamidu (zgodnie z wymaganiami normy U94-V0) charakteryzuje się dobrymi parametrami elektrycznymi. Jej kształt umożliwia mocowanie zacisku do szyn montażowych, zgodnie z normą EN Zaciski ogólnego przeznaczenia standardowych zastosowaniach te zaciski są stosowane do łączenia przewodów fazowych o przekroju do 25 mm 2. Jedna strona plastikowej obudowy jest otwarta. Na ostatnim zacisku należy zamocować ściankę boczną typu V. Zaciski wysokiej obciążalności Ten typ zacisków jest przeznaczony do łączenia przewodów fazowych o przekroju mm 2. Połączenie elektryczne typu żeńskiego jest wykonane z prasowanej metalowej konstrukcji. Plastikowa obudowa zacisku jest zamknięta z obydwu stron. Zaciski przewodu neutralnego Mają taką samą konstrukcję jak zaciski ogólnego przeznaczenia. Jednak z powodu niebieskiego koloru obudowy, który je odróżnia od innych zacisków, przeznaczone są do łączenia przewodów neutralnych. Zaciski przewodu neutralnego, wysokiej obciążalności Mają taką samą konstrukcję jak zaciski o wysokiej obciążalności. Jednak z powodu niebieskiego koloru obudowy, który je odróżnia od innych zacisków, przeznaczone są do łączenia przewodów neutralnych. Zaciski przewodu ochronnego Zapewniają mechaniczne i elektryczne połączenie między przewodem PE i uziemieniem szyny montażowej. Ten typ zacisków może być stosowany do podłączania przewodu ochronno-neutralnego PEN lub ochronnego PE Zaciski dwupoziomowe Mogą być stosowane do łączenia przewodów oddzielnych obwodów. zięki właściwej konstrukcji plastikowej obudowy, dwupoziomowe zaciski ułatwiają przykręcanie przewodów przy pomocy śrubokręta. Są użyteczne w przypadku braku miejsca. Zaciski do łączenia trzech przewodów Są przeznaczone do łączenia przewodów różnego typu, konstrukcji i przekroju, które powinny być podłączone do tego samego punktu obwodu. Zaciski bezpiecznikowe Gniazdo dla bezpieczników szklanych o różnych mocach znamionowych. budowana dioda E na bieżąco sygnalizuje stan bezpiecznika, co umożliwia szybką identyfi kację problemów. Zaciski pomiarowe Oprócz możliwości łączenia lub rozłączania podpiętych przewodów pozwalają na szeregowe lub równoległe podłączenie urządzeń pomiarowych. zacisku typu TSKA6S żeński zacisk pomiarowy umożliwia podłączenie przewodu przez wciśnięcie, a także podłączenie wtyku połączeniowego. Zaciski separujące Mogą być stosowane do prądów znamionowych 16A. Elementy rozłączające są przystosowane do rozłączania napięć znamionowych do 500V w celach pomiarowych lub dla rozłączenia obwodów. TÜV MEEI TEST OCUMENTATION TÜV MEEI TEST OCUMENTATION EN EN A/34

36 Akcesoria Mostki połączeniowe SF Są przeznaczone do łączenia ze sobą zacisków (od strony podłączenia przewodów). ostępne są w wersji dwóch, trzech lub dziesięciu modułów. la zapewnienia bezpieczeństwa i wytrzymałości elektrycznej łączący element jest pokryty plastikową izolacją. istwy zaciskowe AKCESORIA O ŁĄCZENIA PRZEOÓ Mostki USF Są przeznaczone do łączenia zacisków do wspólnego potencjału. ostępne w wersji dwóch, trzech lub dziesięciu modułów aż do rozmiaru TSKA50. Ścianka boczna typu V Ścianka boczna jest przeznaczona do zamknięcia ostatniego zacisku listwy połączeniowej. Zapewnia dostateczną izolację zgodnie z wartością napięcia znamionowego i separację elektryczną między sąsiednimi zaciskami o różnych rozmiarach. Mostki H Przeznaczone są do łączenia nie sąsiadujących z sobą zacisków. Izolacyjna osłona na główce śrubki zapewnia bezpieczeństwo elektryczne. Przez wzajemne zakładanie mostków, można połączyć ze sobą do 10 elementów. Przekładki izolacyjne E Zapewniają elektryczną i wizualną izolację między mostkami połączeniowymi, które można też instalować później. Przekładki rozdzielające SZE Zapewniają elektryczną i wizualną izolację między zaciskami listew połączeniowych. Blokady końcowe RE Umożliwiają zamocowanie zacisków na listwie montażowej (profi l 35/7,5mm lub profi l typu C 32/15mm) Zalecany jest montaż blokad końcowych z obydwu stron listew zaciskowych. Oznacznik rzędu zacisków KJ-A Zatrzaskiwany na blokady końcowe RE1 i RE2, służy do oznaczania rzędu zacisków na etykiecie 44 7 mm wsuwanej do odpowiedniego wycięcia. Samorzylepne etykiety (J) ostępne w 4 rozmiarach etykiety są naklejane na istniejące oznaczniki typu J. ostarczane są na kartach rozmiaru A4. Asortyment wszystkich rodziajów (S , 2, 3, R, S, T, N, znajdziesz na stronie internetowej! Oznaczniki typu J Ten typ oznaczników służy do identyfi kacji zacisków. naszej ofercie posiadamy oznaczniki o czterech różnych szerokościach (jeden zestaw zawiera 10 oznaczników). TÜV MEEI TEST OCUMENTATION TÜV MEEI TEST OCUMENTATION EN EN ZESKANUJ KO! Odwiedź naszą stronę Bądź zawsze na bieżąco Nasz asortyment jest na bieżąco rozwijany, niniejszy katalog odzwierciedla naszą ofertę w październiku 2017 roku. Aby być na bieżąco, śledź naszą stronę internetową! A/35

37 AKCESORIA O ŁĄCZENIA PRZEOÓ istwy zaciskowe H M TSKA1,5 Ogólnego przeznaczenia 500 V 17.5 A M2 5 TSKA2,5 Ogólnego przeznaczenia 800 V 32 A ,2 M3 8 TSKA4 Ogólnego przeznaczenia 800 V 41 A M3 8 TSKA6 Ogólnego przeznaczenia 800 V 57 A M4 10 TSKA10 Ogólnego przeznaczenia 800 V 76 A M4 10 TSKA16 Ogólnego przeznaczenia 800 V 101 A M4 11 TSKA35 Ogólnego przeznaczenia 1000 V 150 A M6 16 TSKA50 Ogólnego przeznaczenia 1000 V 150 A M6 24 TSKA70 Ogólnego przeznaczenia 1000 V 192 A ,5 M6 23,5 TSKA95 Ogólnego przeznaczenia 1000 V 232 A M8 33 TSKA150 Ogólnego przeznaczenia 1000 V 309 A M10 40 TSKA240 Ogólnego przeznaczenia 1000 V 415 A M12 40 TSKA1,5-K Neutralne 500 V 17.5 A M2 5 TSKA2,5-K Neutralne 800 V 32 A ,2 M3 8 TSKA4-K Neutralne 800 V 41 A M3 8 TSKA6-K Neutralne 800 V 57 A M4 10 TSKA10-K Neutralne 800 V 76 A M4 10 TSKA16-K Neutralne 800 V 101 A M4 11 TSKA35-K Neutralne 1000 V 150 A M6 16 TSKA50-K Neutralne 1000 V 150 A M6 24 TSKA70-K Neutralne 1000 V 192 A ,5 M6 23,5 TSKA95-K Neutralne 1000 V 232 A M8 33 TSKA150-K Neutralne 1000 V 309 A M10 40 TSKA240-K Neutralne 1000 V 415 A M12 40 TSKA2.5J PE - 32 A M3 8 TSKA4J PE - 41 A M3 8 TSKA6J PE - 57 A M4 10 TSKA1,5J PE 500 V 17.5 A M2 5 TSKA10J PE - 76 A M4 10 TSKA16J PE A M4 11 TSKA35J PE A M6 16 TSKA50J PE A M6 24 TSKA70J PE A ,5 M6 23,5 TSKA95J PE A M8 23,5 TSKA2,5/2 wupoziomowe 500 V 32 A M3 8 TSKA2,5/2S wupoziomowe 500V 24 A M3 6 TSKA4/2 wupoziomowe 500 V 32 A M3 8 TSKA4/3 Potrójne 500 V 32 A M3 8 TSKA4/4 Poczwórne 690 V 32 A M3 8 TSKA10/3 Potrójne 800 V 65 A M4 5 TSKA4EV Separujące 500 V 16 A M3 8 TSKA6S Pomiarowe 400 V 57 A M4 13 TSKA6S/2 Pomiarowe 500 V 57 A M3 8 TSKA4B Bezpiecznikowy 800 V 6.3 A M3 8 TSKA16B Bezpiecznikowy 800 V 6.3 A M4 9 2 moduly 3 moduly (1) USF35-2 USF35-3 (2) USF50-2 USF50-3 (3) Oznacznik typu KJ-A można przypiąć do blokady końcowej typu RE1. A/36

38 istwy zaciskowe AKCESORIA O ŁĄCZENIA PRZEOÓ Nm (3) 0.4 USF1, V4/10 USF1,5 - SZE101 J4 RE1 0.5 USF2,5 SF102 SF103 SF100 V4/10 H2,5 E102 SZE101 J5 RE1 0.5 USF4 SF112 SF113 SF110 V4/10 H4 E102 SZE101 J6 RE1 1.2 USF6 SF122 SF123 SF120 V4/10 H6 E102 SZE101 J8 RE1 1.2 USF10 SF132 SF133 SF130 V4/10 H10 E102 SZE101 J10 RE1 1.2 USF SF140 V16 - E102 SZE101 J10 RE1 2.5 USF35 (1) - - SF E102 - J10 RE (2) J10 RE2 1.8 USF50*** J10 RE J10 RE J10 RE J10 RE2 0.4 USF1, V4/10 USF1,5 - SZE101 J4 RE1 0.5 USF2,5 SF102 SF103 SF100 V4/10 H2,5 E102 SZE101 J5 RE1 0.5 USF4 SF112 SF113 SF110 V4/10 H4 E102 SZE101 J6 RE1 1.2 USF6 SF122 SF123 SF120 V4/10 H6 E102 SZE101 J8 RE1 1.2 USF10 SF132 SF133 SF130 V4/10 H10 E102 SZE101 J10 RE1 1.2 USF SF140 V16 - E102 SZE101 J10 RE1 2.5 USF35 (1) - - SF E102 - J10 RE (2) J10 RE2 2.5 USF50*** J10 RE J10 RE J10 RE J10 RE J5 RE J6 RE J8 RE J4 RE J10 RE J10 RE J10 RE J10 RE J10 RE J10 RE V3/5 - E101 - J5 RE1 0.4 USF2,5 SF102 SF103 SF100 V2,5/2S H2,5 E102 - J5 RE1 0.5 USF4 SF112 SF113 SF110 V3/5 H4 E101 - J6 RE1 0.5 USF4 SF112 SF113 SF110 V4/3 H4 E102 - J6 RE1 0.5 USF4 SF112 SF113 SF110 V4/4 H4 E101 - J6 RE1 1.2 USF10 SF132 SF133 SF E100 - J5 RE SF112 SF113 SF SZE106 J6 RE V6S - E105 SZE105 J8 RE SF122 SF123 SF120 V6S/2 - E104 - J8 RE J8 RE1 1.2 USF SF E100 - J8 RE1 *** 2-3 moduły Ogólnego przeznaczenia, neutralne PE Pomiarowe, separujące wupoziomowe Potrójne Poczwórne A/37

39 AKCESORIA O ŁĄCZENIA PRZEOÓ istwy zaciskowe Sprężynowe zaciski połączeniowe TSKB (bez śrub) Sprężynujące zaciski zostały zaprojektowane głównie do łączenia przewodów obwodów sterujących o rozmiarze 0,2 mm 2 do 6,0 mm 2. Połączenie cechuje się wysoką jakością i niezawodnością i jest wykonywane szybko. Zacisk TSKB może służyć do łączenia nieprzygotowanych sztywnych przewodów, przewodów giętkich lub typu skrętka, na które założono końcówki tulejkowe lub płaskie końcówki wsuwane. Plastikowa obudowa wykonana z wysoce ognioodpornego, samogasnącego poliamidu (zgodnie z wymaganiami normy U94-V0) charakteryzuje się dobrymi parametrami elektrycznymi. Jej kształt umożliwia mocowanie zacisku do szyn montażowych, zgodnie z normą EN Zaciski ogólnego przeznaczenia Umożliwiają łączenie przewodów o przekroju o,5 mm 2 do 6 mm 2, nie wymagając dużo miejsca. Sprężyny, umieszczone w środku w zacisku, zapewniają kontakt elektryczny. Aby odłączyć przewód, należy nacisnąć sprężynę przy pomocy śrubokręta. Zaciski przewodu neutralnego Mają taką samą konstrukcję jak zaciski ogólnego przeznaczenia. Jednak z powodu niebieskiego koloru obudowy, który je odróżnia od innych zacisków, przeznaczone są do łączenia przewodów neutralnych. Zaciski przewodu ochronnego Zapewniają mechaniczne i elektryczne połączenie między przewodem PE i uziemieniem szyny montażowej. Ten typ zacisków może być stosowany do podłączania przewodu ochronno-neutralnego PEN lub ochronnego PE. ostępne są też wersje zacisków ogólnego przeznaczenia, potrójne i poczwórne. Zaciski dwupoziomowe Mogą być stosowane do łączenia przewodów oddzielnych obwodów. zięki właściwej konstrukcji plastikowej obudowy, dwupoziomowe zaciski ułatwiają przykręcanie przewodów przy pomocy śrubokręta. Są użyteczne w przypadku braku miejsca. ostępne są też w wersji zacisków neutralnych (niebieskie). Zaciski do łączenia trzech przewodów Są przeznaczone do łączenia przewodów różnego typu, konstrukcji i przekroju, które powinny być podłączone do tego samego punktu obwodu. ostępne są też w wersji zacisków neutralnych (niebieskie). Zaciski do łączenia czterech przewodów Są przeznaczone do łączenia przewodów różnego typu, konstrukcji i przekroju, które powinny być podłączone do tego samego punktu obwodu. ostępne są też w wersji zacisków neutralnych (niebieskie). AH J EN EN AH JBO TÜV MEEI TEST OCUMENTATION TÜV MEEI TEST OCUMENTATION VB A/38

40 Akcesoria AH... mostki połączeniowe ostępne są w wersji 2, 3 i 10-modułowej. Przy pomocy dwóch modułów mostkujących można połączyć dowolną liczbę zacisków. Stosując 3-modulowe lub 10-modułowe mostki połączeniowe można zredukować czas montażu, ponieważ mostek 10-modułowy można zamocować wykonując tylko jedną operację. istwy zaciskowe AKCESORIA O ŁĄCZENIA PRZEOÓ Oznaczniki KJ-A Oznaczniki służą do oznaczania zacisków. Można je założyć na elemencie mocującym typu REB, wsuwając jego nóżki w przeznaczone do tego otwory. Rozmiar: 44 7 mm. Blokady końcowe REB Umożliwiają zamocowanie zacisków na listwie montażowej (profi l 35/7,5mm lub profi l typu C 32/15mm) Zalecany jest montaż blokad końcowych z obydwu stron listew zaciskowych. Samorzylepne etykiety (J) ostępne w 4 rozmiarach etykiety są naklejane na istniejące oznaczniki typu J. ostarczane są na kartach rozmiaru A4. Asortyment wszystkich rodziajów (S , 2, 3, R, S, T, N, znajdziesz na stronie internetowej! Ścianka boczna typu VB Ścianka boczna jest przeznaczona do zamknięcia ostatniego zacisku listwy połączeniowej. Zapewnia dostateczną izolację zgodnie z wartością napięcia znamionowego oraz separację obwodów między sąsiednimi zaciskami o różnych rozmiarach. EN EN Oznaczniki J i JBO Przy pomocy tych oznaczników można identyfi kować zaciski z góry (J) lub z boku (JBO). Sposób oznaczania zacisków ułatwia montaż, konserwacje i przeglądy naprawcze. Rozmiar oznaczników odpowiada rozmiarowi zacisków. TÜV MEEI TEST OCUMENTATION TÜV MEEI TEST OCUMENTATION Stalowa sprężyna (1) naciska podłączany przewód (3) do ocynkowanej przewodzącej szyny miedzianej (2). celu podłączenia przewodu przy pomocy śrubokręta, należy nacisnąć sprężynę w pozycję podłączania, tak, aby można było umieścić przewód w przestrzeni nad sprężyną. Po usunięciu śrubokręta sprężyna z odpowiednią siłą dociska przewód do szyny przewodzącej. Siła docisku sprężyny zapewnia stały kontakt o takiej samej jakości, jak zwykłe zaciski ze śrubkami. celu podłączenia przewodu przy pomocy śrubokręta, należy nacisnąć sprężynę do pozycji podłączania, tak, aby można było umieścić przewód w przestrzeni nad sprężyną. A/39

41 AKCESORIA O ŁĄCZENIA PRZEOÓ istwy zaciskowe H TSKB1,5 Ogólnego przeznaczenia 500 V 17.5 A TSKB2,5 Ogólnego przeznaczenia 800 V 31 A TSKB4 Ogólnego przeznaczenia 800 V 40 A TSKB6 Ogólnego przeznaczenia 800 V 52 A TSKB1,5K Neutralne 500 V 17.5 A TSKB2,5K Neutralne 800 V 31 A TSKB4K Neutralne 800 V 40 A TSKB6K Neutralne 800 V 52 A TSKB1/3 Potrójne 500 V 17.5 A TSKB2/3 Potrójne 800 V 31 A TSKB1/3K Poczwórne, neutralne 500 V 17.5 A TSKB2/3K Poczwórne, neutralne 800 V 31 A TSKB1/4 Poczwórne, ogólnego przeznaczenia 500 V 17.5 A TSKB2/4 Poczwórne, ogólnego przeznaczenia 800 V 28 A TSKB4/4 Poczwórne, ogólnego przeznaczenia 800 V 40 A TSKB1/4K Poczwórne, neutralne 500 V 17.5 A TSKB2/4K Poczwórne, neutralne 800 V 28 A TSKB4/4K Poczwórne, neutralne 800 V 40 A TSKB1/E wupoziomowe 500 V 17.5 A TSKB2/E wupoziomowe 500 V 26 A TSKB4/E wupoziomowe 500 V 32 A TSKB1/EK wupoziomowe, neutralne 500 V 17.5 A TSKB2/EK wupoziomowe, neutralne 500 V 26 A TSKB4/EK wupoziomowe, neutralne 500 V 32 A TSKB1,5J PE A TSKB2,5J PE - 31 A TSKB4J PE - 41 A TSKB6J PE - 57 A TSKB1J/3 Potrójne, PE A TSKB2J/3 Potrójne, PE - 31 A TSKB2J/4 Poczwórne, PE - 30 A Spis piktogramów A/0 Ogólnego przeznaczenia, neutralne Potrójne wupoziomowe A/40

42 istwy zaciskowe AKCESORIA O ŁĄCZENIA PRZEOÓ górny boczny 10 VB2 AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 VB2 AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 VB4 AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB 12 VB6 AH6/2 AH6/3 AH6/10 J10 JBO8 KJ-A REB 10 - AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 - AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 - AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB 12 - AH6/2 AH6/3 AH6/10 J10 JBO8 KJ-A REB 10 VB2/3 AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 VB2/3 AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 10 - AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 - AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 10 VB2/4 AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 VB2/4 AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 VB4/4 AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB 10 - AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 - AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 - AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB 10 VB2/E AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 VB2/E AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 VB4/E AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB 10 - AH1,5/2 AH1,5/3 AH1,5/10 J5 JBO4 KJ-A REB 10 - AH2,5/2 AH2,5/3 AH2,5/10 J6 JBO5 KJ-A REB 12 - AH4/2 AH4/3 AH4/10 J8 JBO6 KJ-A REB J5 JBO4 KJ-A REB J6 JBO5 KJ-A REB J8 JBO6 KJ-A REB J10 JBO8 KJ-A REB J5 JBO4 KJ-A REB J6 JBO5 KJ-A REB J6 JBO5 KJ-A REB PE Poczwórne, PE Poczwórne, PE Potrójne, PE A/41

43 AKCESORIA O ŁĄCZENIA PRZEOÓ istwy zaciskowe Sprężynowe zaciski połączeniowe TSKC (bez śrub) Sprężynujące zaciski zostały zaprojektowane głównie do łączenia przewodów obwodów sterujących o rozmiarze 0,2 mm 2 do 16 mm 2. Połączenie cechuje się wysoką jakością i niezawodnością i jest wykonywane szybko. Zacisk TSKC może służyć do łączenia nieprzygotowanych sztywnych przewodów, przewodów giętkich lub typu skrętka, na które założono końcówki tulejkowe lub płaskie końcówki wsuwane. Plastikowa obudowa wykonana z wysoce ognioodpornego, samogasnącego poliamidu (zgodnie z wymaganiami normy U94-V0) charakteryzuje się dobrymi parametrami elektrycznymi. Jej kształt umożliwia mocowanie zacisku do szyn montażowych, zgodnie z normą EN TSKC.. Zaciski ogólnego przeznaczenia Umożliwiają łączenie przewodów o przekroju od 2,5 mm 2 do 16 mm 2, nie wymagając dużo miejsca. Sprężyny, umieszczone w środku w zacisku, zapewniają kontakt elektryczny. Aby odłączyć przewód, należy nacisnąć sprężynę przy pomocy śrubokręta. TSKC..-K Zaciski przewodu neutralnego Mają taką samą konstrukcję jak zaciski ogólnego przeznaczenia. Jednak z powodu niebieskiego koloru obudowy, który je odróżnia od innych zacisków, przeznaczone są do łączenia przewodów neutralnych. Zaciski przewodu ochronnego Zapewniają mechaniczne i elektryczne połączenie między przewodem PE i uziemieniem szyny montażowej. Ten typ zacisków może być stosowany do podłączania przewodu ochronno-neutralnego PEN lub ochronnego PE. ostępne są też wersje zacisków ogólnego przeznaczenia, potrójne i poczwórne. Zaciski dwupoziomowe Mogą być stosowane do łączenia przewodów oddzielnych obwodów. zięki właściwej konstrukcji plastikowej obudowy, 2-3 zaciski ułatwiają przykręcanie przewodów przy pomocy śrubokręta. Są użyteczne w przypadku braku miejsca. ostępne są też w wersji zacisków neutralnych (niebieskie). Zaciski do łączenia trzech przewodów Są przeznaczone do łączenia przewodów różnego typu, konstrukcji i przekroju, które powinny być podłączone do tego samego punktu obwodu. ostępne są też w wersji zacisków neutralnych (niebieskie). Zaciski do łączenia czterech przewodów Są przeznaczone do łączenia przewodów różnego typu, konstrukcji i przekroju, które powinny być podłączone do tego samego punktu obwodu. ostępne są też w wersji zacisków neutralnych (niebieskie). Zaciski bezpiecznikowe Gniazdo dla bezpieczników szklanych o różnych mocach znamionowych. budowana dioda E na bieżąco sygnalizuje stan bezpiecznika, co umożliwia szybką identyfi kację problemów. EN EN A/42

44 Akcesoria istwy zaciskowe AKCESORIA O ŁĄCZENIA PRZEOÓ Mostki połączeniowe AHC.., SFC... ystępują w wersji dwupolowej. AHC służy do połączeń zacisków sąsiednich. SFC służy do połączenia co drugiego zacisku. AHC SFC Oznacznik rzędu zacisków KJ-A Zatrzaskiwany na blokady końcowe RE3 służy do oznaczania rzędu zacisków na etykiecie 44 x 7 mm wsuwanej do odpowiedniego wycięcia. Blokady końcowe REC1, REC2, REC3 Umożliwiają zamocowanie zacisków na listwie montażowej (profi l 35/7,5mm lub profi l typu C 32/15mm) Zalecany jest montaż blokad końcowych z obydwu stron listew zaciskowych. Oznaczniki J ostępne w 4 rozmiarach etykiety J pasujące do oznaczników J... ostarczane na karcie wielkości A4, dostępne oznaczenia: 1-100, 1, 2, 3, R, S, T, N itd. ostępny asortyment sprawdź na stronie. Ścianka boczna VC Ścianka boczna jest przeznaczona do zamknięcia ostatniego zacisku listwy połączeniowej. Zapewnia dostateczną izolację zgodnie z wartością napięcia znamionowego i separację elektryczną między sąsiednimi zaciskami o różnych rozmiarach. Uchwyt do oznaczników piętrowych zacisków TSKC-EJ zięki TSKC-EJ można oznaczyć poszczególne połączenia zacisków 2-3 piętrowych. Oznacznik TSKCJS Oznacznik zacisków umożliwia umieszczenie etykiet J. Ich zastosowanie jest konieczne do poprawnej identyfi kacji poszczególnych połączeń instalacji. EN EN TEST OCUMENTATION TZJ TEST OCUMENTATION TZJ A/43
