1 BMV Wentylatory dachowe

2 BROOKVENT posiada ponad 0-letnie doświadczenie w branży wentylacyjnej, w zakresie projektowania i produkcji wysokiej jakości urządzeń do wentylacji mechanicznej oraz okiennej. Dzięki wieloletniemu doświadczeniu dokładnie zna potrzeby Klientów jest w stanie zaproponować rozwiązania skrojone na miarę ich potrzeb. W ofercie BROOKVENT znajdziecie Państwo kompletne systemy wentylacji do budownictwa jedno i wielorodzinnego, w tym m.in.: wentylatory dachowe oraz kanałowe i wiele innych wraz z modułem kontroli stałego ciśnienia CSR-B, nawiewniki okienne (higrosterowane, ciśnieniowe, manualne, wszybowe), nawiewniki ścienne, rekuperatory aircycle - wentylacja z odzyskiem ciepła, kratki wentylacyjne (higrosterowane i ciśnieniowe), BROOKVENT jest dostawcą energooszczędnych systemów wentylacji. Prowadzi działania o charakterze globalnym - Klientami BROOKVENT są odbiorcy z regionu krajów bałtyckich, Chin, Nowej Zelandii i USA. Stosowanie energooszczędnych systemów wentylacji mechanicznej oraz okiennej BROOKVENT, gwarantuje komfort codziennego użytkowania oraz zapewnia zdrowe warunki do życia.

3 Wentylatory dachowe BMV Wentylatory BMV EC Wentylatory BMV AC

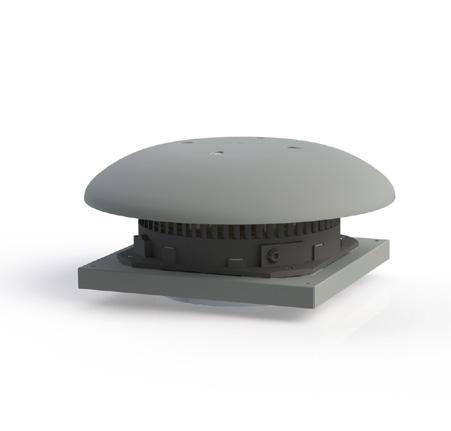

4 Wentylatory BMV z silnikiem EC OPIS Wentylator dachowy przeznaczony do montażu zewnętrznego, na końcach kanałów wentylacyjnych w budynkach mieszkalnych, komercyjnych i przemysłowych o niewielkim stopniu zanieczyszczenia powietrza cząstkami stałymi. Wentylator może współpracować z kontrolerem CSR-B, który zapewni stabilną pracę wentylacji w każdych warunkach i dokładnie według wytycznych projektowych. CECHY modele do wyboru: 1.9, 2.2, 2.5 Poziomy wyrzut powietrza. Konstrukcja wykonana z tworzywa sztucznego. Daszek chroniący przed opadami z materiału wytrzymałego na promieniowanie UV w kolorze szarym. Stalowa płyta montażowa wyposażona w króciec przyłączeniowy. Silnik EC wyposażony w puszkę do podłączenia elektrycznego, umożliwiający optymalne warunki pracy tj.: przepływ powietrza, ciśnienie, emisja hałasu i zużycie prądu. Możliwa automatyczna regulacja przy pomocy wielofunkcyjnego sterownika CSR-B, np. w układzie stałego ciśnienia z możliwością wyboru charakterystyki pracy. DANE TECHNICZNE SCHEMAT PODŁĄCZENIA ELEKTRYCZNEGO BMV 1.9 EC 2.2 EC 2.5 EC Zasilanie [V/Hz] 1 ~ 20V±10% 50Hz 1 ~ 20V±10% 50Hz 1 ~ 20V±10% 50Hz Max. pobór mocy [W] Max. pobór prądu [A] 0,7 1,1 1, Zakres temperatur pracy [ºC] od -20 do 60 od -20 do 50 od -20 do 50 Waga [kg],2 6,0 6,2 Klasa zamknięcia ochrony/ Klasa izolacji IP44 cl.b IP44 cl.b IP44 cl.b WYMIARY BMV 1.9 EC BMV 2.2 EC BMV 2.5 EC

5 BMV 1.9 EC KRZYWE WYDAJNOŚCI CHARAKTERYSTYKA AKUSTYCZNA Hz LwA WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT BMV 2.2 EC KRZYWE WYDAJNOŚCI CHARAKTERYSTYKA AKUSTYCZNA Hz LwA WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT

6 BMV 2.5 EC KRZYWE WYDAJNOŚCI CHARAKTERYSTYKA AKUSTYCZNA Hz LwA WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT CHARAKTERYSTYKA PRACY Model [V] [rmp] [W] [A] [m/h] ciśnienie akustyczne w odległości m* , BMV 1,9 EC , , , , BMV 2,2 EC , , , , BMV 2.5 EC , , , * Pomiar w punkcie 8, 2, 4, 6 krzywej wydajności. AKCESORIA Akcesoria elektryczne Podstawy dachowe Tłumiki akustyczne Klapa zwrotna

7 Wentylatory BMV z silnikiem AC OPIS Wentylator dachowy przeznaczony do montażu zewnętrznego na końcach kanałów wentylacyjnych w budynkach mieszkalnych, komercyjnych i przemysłowych o niewielkim stopniu zanieczyszczenia powietrza cząstkami stałymi. Wentylator może współpracować z kontrolerem CSR-B, który zapewni stabilną pracę wentylacji w każdych warunkach i dokładnie według wytycznych projektowych. CECHY modele do wyboru: 1.9, 2.2, 2.5 Poziomy wyrzut powietrza. Konstrukcja wykonana z tworzywa sztucznego. Daszek chroniący przed opadami z materiału wytrzymałego na promieniowanie UV w kolorze szarym. Stalowa płyta montażowa wyposażona w króciec przyłączeniowy. Silnik AC wyposażony w automatycznie resetowane zabezpieczenie termiczne. Możliwa automatyczna regulacja przy pomocy wielofunkcyjnego sterownika CSR-B, np. w układzie stałego ciśnienia z możliwością wyboru charakterystyki pracy. DANE TECHNICZNE SCHEMAT PODŁĄCZENIA ELEKTRYCZNEGO BMV 1.9 AC 2.2 AC 2.5 AC Zasilanie [V/Hz] 1 ~ 20V±10% 50Hz 1 ~ 20V±10% 50Hz 1 ~ 20V±10% 50Hz Max. pobór mocy [W] Max. pobór prądu [A] 0, 0,6 1,0 Zakres temperatur pracy [ºC] od -40 do 70 od -40 do 60 od -40 do 60 Waga [kg],4 6,4 6,4 Klasa zamknięcia ochrony/ Klasa izolacji IP44 cl.b IP44 cl.f IP44 cl.f WYMIARY BMV 1.9 AC BMV 2.2 AC BMV 2.5 AC

8 BMV 1.9 AC KRZYWE WYDAJNOŚCI CHARAKTERYSTYKA AKUSTYCZNA Hz LwA WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT BMV 2.2 AC KRZYWE WYDAJNOŚCI CHARAKTERYSTYKA AKUSTYCZNA Hz LwA WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT

9 BMV 2.5 AC KRZYWE WYDAJNOŚCI CHARAKTERYSTYKA AKUSTYCZNA Hz LwA WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT WLOT WYLOT CHARAKTERYSTYKI PRACY Model [rmp] [W] [A] [m/h] Poziom ciśnienia akustycznego w odległości m [db(a)]* (ºC) (Kg) BMV 1.9 AC , /+70,4 BMV 2.2 AC , /+60 6,4 BMV 2.5 AC , /+60 6,4 * poziom ciśnienia akustycznego mierzony w odległości m, w wentylatorze zamontowanym na płaskim dachu (Punkt pracy nr 2 na krzywej wydajnosci). AKCESORIA Akcesoria elektryczne Podstawy dachowe Tłumiki akustyczne Klapa zwrotna

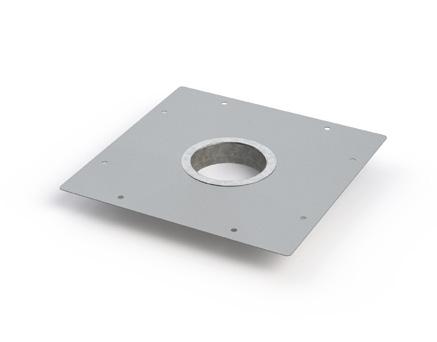

10 Akcesoria Akcesoria elektryczne: Sterownik CSR-B Regulator BS 1.8 Regulator BR-1/010 Regulator BW Wyłącznik serwisowy LK 12A Podstawa dachowa PDI/PDT Podstawa dachowa dwustronnie ssąca PDDS I/T Płyta podstawy z króćcem PP Tłumiki akustyczne: TLE, TLS Klapa zwrotna CAR Złącze elastyczne LE Filtr powietrza KFO

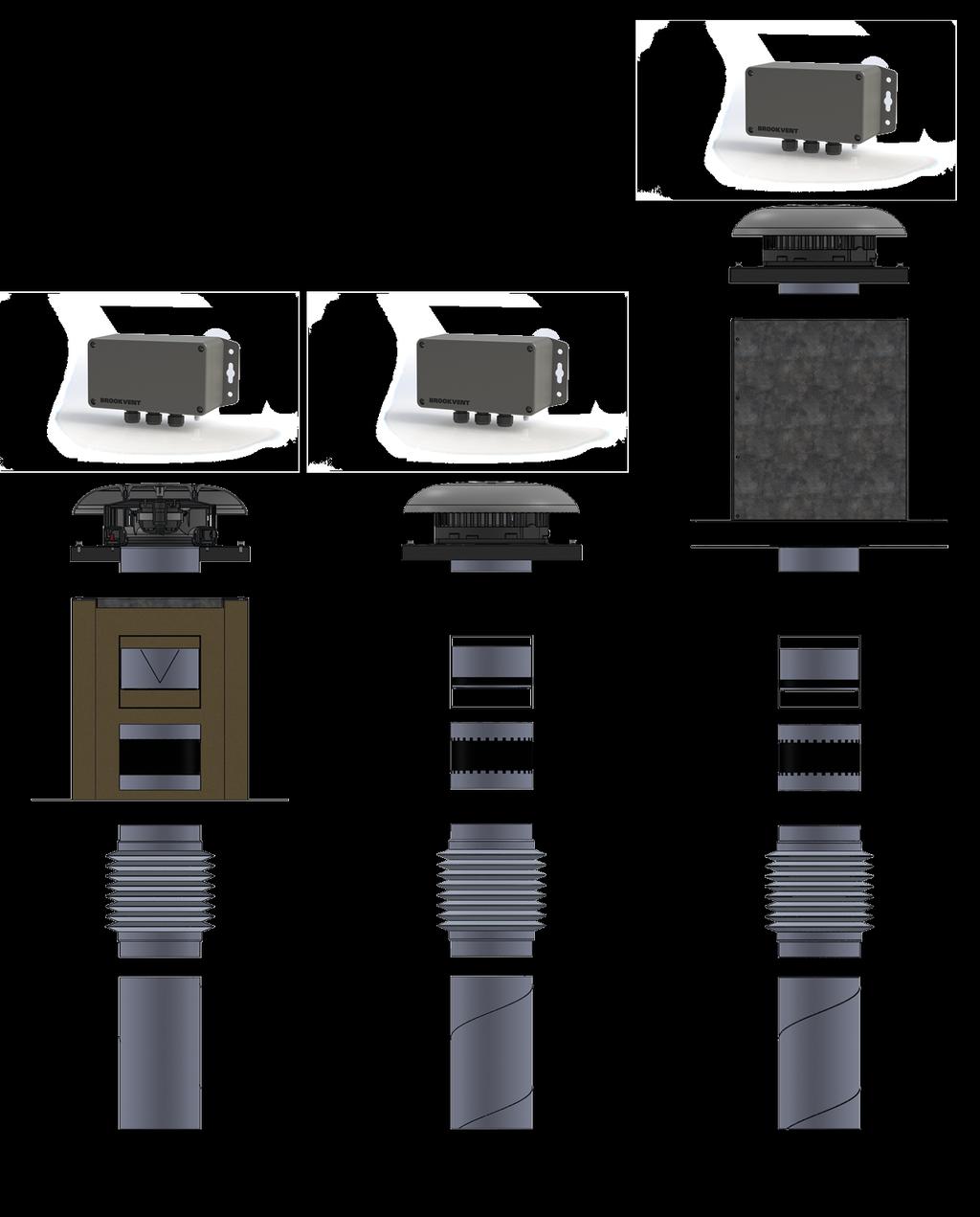

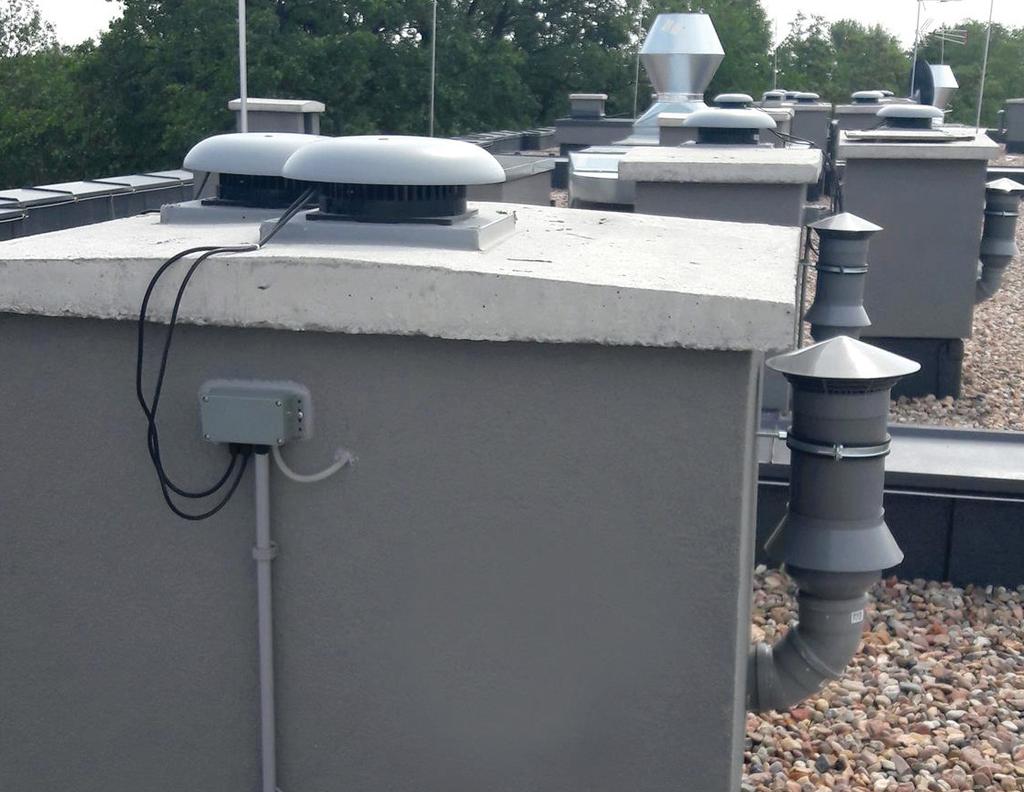

11 PRZYKŁADY INSTALACJI 1. CSR-B 2. podstawa dachowa. płyta podstawy z króćcem 4. klapa zwrotna 5. łącznik elastyczny LE 6. tłumik elastyczny TLE lub sztywny TLS 7. kanał wentylacyjny

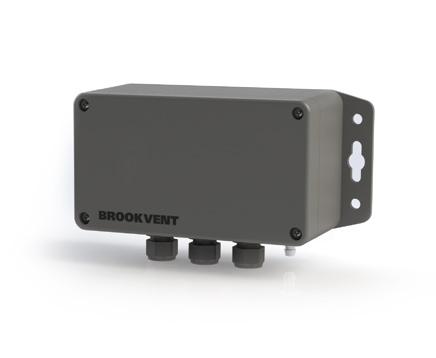

12 AKCESORIA ELEKTRYCZNE Sterownik CSR-B OPIS DZIAŁANIA Sterowniki z serii CSR-B są regulatorami stałego ciśnienia przeznaczonymi do współpracy z wentylatorami kanałowymi i dachowymi z silnikami AC i EC. Płynnie regulując obrotami wentylatora zapewniają stałe podciśnienie przed lub stałe ciśnienie za wentylatorem. Wbudowany układ PI z możliwością regulacji nastaw pozwala dostosować dynamikę regulacji ciśnienia.. Kontroler CSR-B występuje w dwóch wersjach: CSR-B XC1 CSR-B UL EC Oba sterowniki są oparte na regulatorze PI. Model XC1 posiada wbudowany tranzystorowy regulator obrotów (dla silników AC) oraz bardziej rozbudowany interfejs (więcej opcji). Oba sterowniki mają opcję ustawienia stałej prędkości wentylatora oraz programowalne górne i dolne ograniczenia wysterowania wentylatorów. FUNKCJE Sterownik CSR-B pozwala na płynne sterowanie prędkością obrotową wentylatora w celu zapewnienia stałej określonej wartości podciśnienia lub nadciśnienia w kanale wentylacyjnym. Zapewnia stabilną prace systemu bez względu na stopień otwarcia kratek wentylacyjnych. Jest przystosowany do współpracy z wentylatorami i kratkami firmy BROOKVENT. Nastawa nocna pozwalająca na obniżenie zadanej wartości podciśnienia. Zapewnia komfort użytkowania systemu w czasie poprzez redukcję hałasu, gdy nie jest konieczna intensywna wymiana powietrza. W wersji XC1 można zaprogramować nastawy w trybach dzień i noc oraz tygodniowym: 5+2d; 7d. W trybie 7d można ustawić 4 strefy (nastawy). Wbudowany wewnętrzny programator tygodniowy pełniący funkcję zegara sterującego całym układem. Funkcja ta umożliwia wprowadzenie np. nastawy nocnej. Wbudowany wyświetlacz LCD lub OLED (wersja UL EC) z prostą w obsłudze klawiaturą sterującą, która umożliwia odczyt wszystkich parametrów pracy układu oraz szybką zmianę nastaw. Wbudowana obsługa protokołu komunikacji MODBUS RS485, zapewniająca zdalny podgląd parametrów pracy układu oraz jego zmianę nastaw przez nadrzędny System Zarządzania Budynkiem (BMS). Funkcja występuje w modelu XC1. CSR-B sygnalizuje następujące alarmy: Model CSR-B-XC1: alarm bloku komunikacji szergowej, alarm zegara czasu rzeczywistego, alarm błędu regulacji ciśnienia, alarm przetwornika ciśnienia, alarm braku komunikacji szeregowej. Model CSRB-UL EC: alarm błędu pamięci zapisu ustawień, alarm przetwornika ciśnienia, alarm błędu modułu RTC. Wyłącznik zasilania na obudowie umożliwiający prace serwisowe przy wentylatorze (CSR-B-XC1). DANE TECHNICZNE CSR-B składa się z dwóch podstawowych bloków funkcyjnych: blok regulatora obrotów (sterowanie fazowe lub sterowanie tranzystorowe) blok pomiaru ciśnienia (wypracowanie sterowania dla regulatora obrotów, falownika lub wentylatora EC). STEROWNIK CSR-B-XC1 PRZEZNACZONY DO WENTYLATORÓW Z SILNIKAMI AC I EC. Parametr Zasilanie Maksymalny prąd regulacji Wymiary obudowy Obudowa Masa Typ sterowania silnika Zakres pomiaru ciśnienia Temperatura pracy Stopień ochrony Montaż Wejścia cyfrowe Wyjścia cyfrowe Wyjście analogowe Sposób sterowania Wartość 20VAC/50Hz 2A 200x150x75 Tworzywo ABS 920g Tranzystorowe ±996Pa C IP54 Montaż naścienny Wejście cyfrowe trybu Wyjście przekaźnikowe bezpotencjałowe Wyjście 0-10V sterowania regulatora obrotów silnika Klawiatura sterująca, wbudowany wyświetlacz LCD

13 STEROWNIK CSR-B-UL EC PRZEZNACZONY DO WENTYLATORÓW Z SILNIKAMI EC. Kontroler CSR-B-UL pozwala na płynne sterowanie prędkością obrotową wentylatora z silnikiem EC, w celu zapewnienia wymaganego strumienia powietrza wentylacyjnego oraz określonej wartości podciśnienia panującego w kanale wentylacyjnym. Parametr Zasilanie Wymiary obudowy Obudowa Wartość 20VAC/50Hz 115x65x55 Tworzywo ABS Masa 200g Typ sterowania silnika Wyjście 0-10V Zakres pomiaru ciśnienia Temperatura pracy Stopień ochrony Montaż Wejścia cyfrowe ±996Pa C IP65 Montaż naścienny Wejście cyfrowe wyboru trybu Wyjścia cyfrowe - Wyjście analogowe Sposób sterowania/regulacji Wyjście 0-10V sterowania wentylatora typ EC Klawiatura sterująca, wbudowany wyświetlacz graficzny typu OLED Regulator prędkości BS 1.8 ZASTOSOWANIE Stosuje się w BMV AC w celu włączenia / wyłączenia i regulowania prędkości obrótów wentylatora. Dopuszczalne jest sterowanie kilkoma wentylatorami, jeżeli ogólny użytkowany prąd nie przewyższa skrajnie dopuszczonej wielkości poboru prądu regulatora. KONSTRUKCJA I STEROWANIE Regulator wyróżnia się dokładnością sterowania. Włączenie/ wyłączenie odbywa się za pomocą pokrętła sterowania. Regulowanie odbywa od minimalnego możliwego punktu napięcia (przy którym wentylator obraca się stabilnie) do maksymalnego punktu. Punkt minimalnej prędkości obrotów można wyznaczyć przez ustawienie regulowanego potencjometru. Obudowa wykonana z tworzywa. ZABEZPIECZENIE Obwód wejściowy regulatora prędkości jest zabezpieczony przed przeciążeniem( obciążeniem) poprzez wymienny bezpiecznik. Regulator jest wyposażony w filtr wysokoczęstotliwościowych zakłóceń. MONTAŻ Regulator jest przeznaczony do montażu ściennego. Występuje jako regulator natynkowy i podtynkowy. Niezbędne akcesoria dostarczane są w komplecie - puszka montażowa. DANE TECHNICZNE: Napięcie (V) Pobór prądu (A) Wymiary L x W x H (mm) Maksymalna temperatura otoczenia ( C) 1 ~ 20 1,8 78 x 78 x 6 5 W Klasa bezpieczeństwa Waga (kg) IP 40 0,11 R

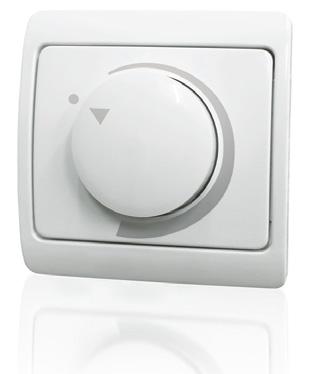

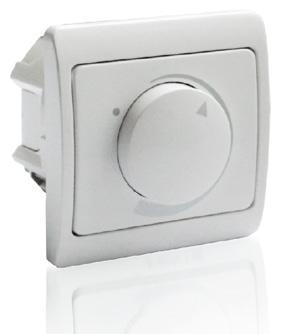

14 Przełącznik BR-1/010 ZASTOSOWANIE Przeznaczony jest do płynnego regulowania prędkości obrotów silnika wentylatora BMV EC. KONSTRUKCJA I STEROWANIE Obudowa przełącznika jest wykonana z tworzywa sztucznego. Włączenie / wyłączenie odbywa się za pomocą pokrętła sterowania. Regulowanie odbywa się od minimalnej do maksymalnej wartości. MONTAŻ Regulator jest przeznaczony do montażu ściennego. W standardzie dostarczany z puszką podtynkową. Montaż natynkowy możliwy jest przy użyciu puszki MKN-, dostarczanej na zamówienie. DANE TECHNICZNE: BR-1/010 Napięcie (V) 10-48VDC Sygnał naprowadzający (V) 0-10 Maksymalny pobór prądu (ma) 5mA Wymiary AxBxC (mm) 78x78x6 Maksymalna temperatura otoczenia ( o C) 5 Klasa bezpieczeństwa IP 40 Waga (kg) 0,12 Oznaczenia: W wentylator; R regulator BR-1/010 Schemat podłączenia regulatora PUSZKI MONTAŻOWE: MKN- do montażu natynkowego (opcja) MKV-4 do montażu podtynkowego (dostarczana w standardzie)

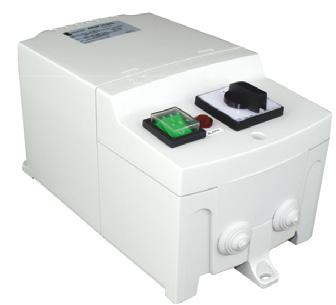

15 Regulator transformatorowy prędkości wentylatorów BW Transformatorowe regulatory BW do regulacji prędkości obrotowej jednofazowych silników wentylatorowych, sterowanych napięciowo. Montowane w przemysłowych instalacjach wentylacyjnych lub grzewczych. Do pięciostopniowego nastawu prędkości obrotowej służy pokrętło umieszczone na panelu obudowy. Wyposażone w niezależny włącznik sygnalizujący załączenie podświetleniem. Wykonanie w II klasie izolacji. Stopień ochrony IP0 lub IP54. Max temperatura otoczenia 40 C. Klasa cieplna izolacji B (10 C). Wykonanie zgodnie z EN Zakres prądów SEC: 0,5-14 A Zakres PRI: 20 V, 50/60 Hz Zakres napięć SEC: 5-stopniowa regulacja DANE TECHNICZNE: Typ Prąd (A) Upri (B) 1 2 Ur (V) / Ir (A) 4 5 BW 0,5 0, /0,5 170/0,5 20/0,5 BW 1,5 1, /1,5 15/1,5 155/1,5 180/1,5 20/1,5 BW 2,0/1 IP /1,0 15/1,5 155/1,7 180/2,0 20/2,0 BW,0 IP /2,2 15/2,5 155/2,8 180/,0 20/,0 BW 5, /4,0 105/4, 15/4,6 170/5,0 20/5,0 BW 7, /6,0 105/6, 15/6,6 170/7,0 20/7,0 BW 10, /6,5 105/7,5 15/8,5 170/10,0 20/10 BW 14, /8,0 105/9,5 15/11 170/12,5 20/14 Typ 1 2 Wymiary (mm) 4 5 Mocowanie Waga (kg) BW 0, M4 0,7 BW 1, M4 1,50 BW 2,0/1 IP M4 2,0 BW,0 IP M4 2,50 BW 5, M6 4,50 BW 7, M6 5,50 BW 10, M6 8,50 BW 14, M6 10,50 Schemat podłączenia regulatora: BW 0,6 BW 0,5 BW 1,2/1 BW 1,5/1; 2,0/1;,0; 5,0; 7,0; 10,0; 14,0

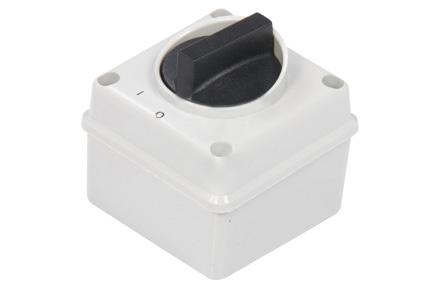

16 Wyłącznik serwisowy LK 12 A OPIS Wyłącznik serwisowy uniwersalny, 12A, -biegunowy. Do wszystkich typów silników jedno i trójfazowych. DANE TECHNICZNE: Kompletne urządzenie w obudowie TAK Liczba biegunów Liczba styków pomocniczych przełączających 0 Liczba styków pomocniczych rozwiernych 0 Liczba styków pomocniczych zwiernych 0 Model Odpowiedni do instalacji w tablicach rozdzielczych Odpowiedni do montażu czołowego czterootworowego Odpowiedni do montażu pośredniego Odpowiedni do montażu płaskiego Rodzaj elementu przełączającego Rodzaj przyłącza obwodu głównego Stopień ochrony (IP) Z pozycją 0 Przełącznik włącz/wyłącz NIE NIE NIE TAK Pokrętło Połączenie śrubowe IP65 TAK Znamionowy prąd ciągły Iu [A] 12

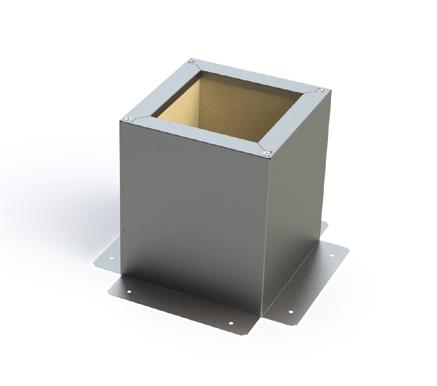

17 Podstawa dachowa PDI/PDT OPIS WYMIARY Podstawa dachowa do dachów płaskich, wykonana jest z blachy ocynkowanej. Dostępne są dwa rodzaje podstaw: PDI izolowana, wewnątrz której znajduje się izolacja o grubości 10 mm (pianka poliuretanowa) zapobiegająca powstawaniu skroplin oraz PDT tłumiąca, posiadająca izolację o grubości 50 mm (wełna mineralna). Kołnierz wokół podstawy pozwala na stabilne przymocowanie jej do dachu. 00/400/500 Podstawa dachowa dwustronnie ssąca PDDS I/T OPIS Podstawa dachowa dwustronnie ssąca do dachów płaskich, wykonana jest z blachy ocynkowanej. Dostępne są dwa rodzaje podstaw: PDDS I izolowana, wewnątrz której znajduje się izolacja o grubości 10 mm (pianka poliuretanowa) zapobiegająca powstawaniu skroplin oraz PDDS T tłumiąca, posiadająca izolację o grubości 50 mm (wełna mineralna). Wygodne elementy mocujące pozwalają zakotwić podstawę w dachu lub przymocować ją do profili. Płyta podstawy z króćcem PP OPIS Płyta podstawy z króćcem (opcja). Element zamykający dół podstawy dachowej wyposażony w króćiec o średnicy 160, 200 lub 250 mm.

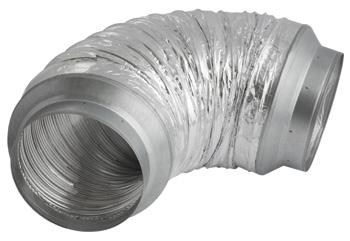

18 Tłumiki akustyczne elastyczne TLE OPIS Elastyczny tłumik akustyczny TLE wykonany jest z perforowanego przewodu. Zastosowana izolacja ma grubość 25 mm i osłonięta jest płaszczem aluminiowo-poliestrowym. Połączenie tłumika następuje za pomocą metalowych kołnierzy pełniących rolę nypla. Dostępne są w dwóch długościach 600 mm i 1200 mm. Na zamówienie możliwe jest wykonanie tłumików: z uszczelkami z gumy EPDM, z kołnierzami mufowymi lub różnej długości. IZOLACJA Rodzaj izolacji: wełna szklana. Typ izolacji: z kręgu - elastyczna. ZAKRES TEMERATURY Od -20 C do +140 C IZOLACJA TERMICZNA WEŁNY MINERALNEJ: Lambda = 0,04 W/m x k w 24 C. STRATY CIŚNIENIA: Według załączonego diagramu. ODPORNOŚĆ OGNIOWA: Tłumiki wykonane z materiałów niepalnych. Ød1 nom [mm] L [mm] tłumienie [db] dla częstotliwości [Hz] Wersja wykonania - przykład oznaczenia: TLE nyplowe - jest to wykonanie standardowe TLE-L nyplowe z zamontową uszczelką z gumy EPDM TLE-F mufowe Przykład oznaczenia Kod produktu: TLE aaa - bbb typ grubość izolacji* Ø d1 L * Na zamówienie dostępna izolacja 50 mm Ød1 nom [mm] L [mm] tłumienie [db] dla częstotliwości [Hz]

19 DANE TECHNICZNE: Straty ciśnienia w tłumikach elastycznych TLE-25. przepływ [m /h] Straty ciśnienia liczone na rozciągniętym i prostym tłumiku. Długość tłumika = 1,0 m 1 Pa = 0,01 mbar = około 0,1 mm WG

20 Tłumiki akustyczne sztywne TLS OPIS Standardowo tłumiki dostarczane są z uszczelnieniem z gumy. Wewnątrz wypełniony jest wełną mineralną o grubościu 50 mm. Przykład oznaczenia Kod produktu: typ grubość izolacji Ø d1 L TLS aaa - bbb Dla średnic d1 15 mm WYMIARY Przekrój dla tłumików: TLS w wykonaniu z izolacją grubości 50 mm i dotyczy średnic: D-100, D-125, D-160, D-200, d-250. Są to tłumiki wykonane z deklami tłoczonymi. WYMIARY TLS mm izolacji SPADKI CIŚNIEŃ TLS mm izolacji opis Ød1 nom [mm] D nom [mm] L [mm] tłumienie [db] dla częstotliwości [Hz] waga [kg] opis spadek ciśnienia [Pa] dla prędkości przepływu [m/s] TLS TLS TLS TLS TLS TLS TLS TLS TLS TLS TLS TLS TLS TLS TLS TLS TLS ,24 0,96,84 6,00 8,64 TLS ,25 0,99,96 6,18 8,90 TLS ,25 1,02 4,07 6,6 9,16 TLS ,29 1,15 4,61 7,20 10,7 TLS ,1 1,2 4,92 7,68 11,06 TLS TLS ,17 0,67 2,69 4,20 6,05 TLS ,17 0,69 2,76 4,2 6,22 TLS ,18 0,72 2,88 4,50 6,48 TLS ,22 0,86,46 5,40 7,78 TLS ,24 0,94,76 5,88 8,47 TLS TLS ,18 0,74 2,96 4,62 6,65 TLS ,19 0,77,07 4,80 6,91 TLS ,2 0,91,65 5,70 8,21 TLS ,25 0,99,96 6,18 8,90 TLS ,5 1,9 5,57 8,70 12,5 TLS ,40 1,58 6,4 9,90 14,26 TLS TLS

21 Klapa zwrotna CAR OPIS: Szczelna klapa zwrotna CAR jest montowana wewnątrz kanału wentylacyjnego. Zabezpiecza skutecznie przed niepożądanym zjawiskiem cofania się powietrza wentylacyjnego. ZASTOSOWANIE: Szczególnie polecana w instalacjach wentylacji budynków wielorodzinnych na odciągach z okapów kuchennych, a także w pozostałych instalacjach wentylacji. BUDOWA: Klapa zwrotna wykonana jest ze stali ocynkowanej, żaluzje przepustnicy wykonane są z aluminium. Wyposażona jest w wewnętrzną uszczelkę zapewniającą jej szczelność oraz redukującą hałas pracy żaluzji. Klapa posiada również zewnątrzną uszczelkę z pianki, która zapewnia prosty montaż oraz szczelność wewnątrz przewodu wentylacyjnego. WYMIARY: Typ Ød (mm) L1 (mm) L2 (mm) CAR CAR CAR

22 Łącznik Elastyczny LE ZASTOSOWANIE Łączniki elastyczne przeznaczone są do eliminacji wibracji przenoszonych od wentylatora lub innych urządzeń wentylacyjnych na system wentylacyjny, a także w celu częściowej kompensacji kanałów wentylacyjnych powstałych w skutek wydłużeń temperaturowych. Stosuje się w urządzeniach wentylacyjnych w zakresie temperatur od -40ºC do +80ºC. KONSTRUKCJA Łączniki elastyczne tworzą 2 ramki montażowe, złączone między sobą materiałem izolującym od drgań. MONTAŻ Montaż elastycznych łączników do systemu wentylacyjnego przeprowadza się za pomocą ramek montażowych. Mocowania dokonuje się za pomocą ocynkowanych śrub i klamer. Seria Średnica kołnierza [mm] LE 160; 200; 250; WYMIARY Typ ØD Wymiary (mm) L Waga (kg) LE 160 LE 200 LE , , ,5 Filtr kanałowy KFO OPIS Filtr kanałowy KFO stosowany jest do filtracji powietrza w okrągłych kanałach wentylacyjnych. Obudowę filtru kanałowego KFO stanowi skrzynka z blachy stalowej ocynkowanej zamykana od góry na zatrzaski. Obudowa posiada króćce montażowe z uszczelkami z gumy EPDM. Specjalna konstrukcja filtru KFO umożliwia swobodną wymianę wkładu filtrującego. W standardzie dostarczony jest z filtrem klasy EU. Filtr kanałowy KFO może być wyposażony w wkład filtrujący klasy EU lub EU5. Istnieje możliwość zamówienia wkładu filtrującego w postaci filtru ramkowego KFO-I lub filtru plisowanego KFO-W który posiada matę filtracyjną zabezpieczoną siatką z drutu stalowego ocynkowanego. WYMIARY Typ Qd (mm) AxA (mm) B (mm) KFO KFO KFO Przykład oznaczenia Kod produktu: typ średnica KFO - Qd

23 Wszystkie prawa zastrzeżone. Niniejszy materiał ma charakter wyłącznie informacyjny i nie stanowi oferty handlowej. Brookvent Polska sp. z o.o. nie ponosi żadnej odpowiedzialności za błędy powstałe w publikacji oraz zastrzega sobie prawo do wprowadzania zmian. wersja: v
