1 ŁĄCZY NAS CHEMIA... TERMOSTATY SUCHE TERMOSTATY SERII TDB Termostaty TDB-100 i TDB-120 są łatwymi w obsłudze urządzeniami przeznaczonymi dla procesów długiej inkubacji w różnych temperaturach. Uniwersalny aluminiowy blok może pomieścić najbardziej popularne typy probówek Eppendorfa. Wyświetlacz LCD jednocześnie wskazuje temperaturę i czas. TDB-120 ze względu na precyzyjną regulację temperatury znajduje zastosowanie m.in. w analizie PCR. Model TDB-100 TDB-120 Zakres regulacji temperatury +25 C do +100 C +25 C do +120 C Bloki Rozdzielczość nastawienia temperatury Stabilność temp. Cyfrowy timer z alarmem dźwiękowym Wyświetlacz 24 x 2/1,5 ml 15 x 0,5 ml 10 x 0,2 ml 0,1 C ±0,1 C 1 min do 96 godz. Zasilanie [Hz] 50/60 Moc [W] 200 LCD Blok A-53: 21 x 0,5 ml 32 x 1,5 ml Blok A-103: 21 x 0,5 ml 32 x 1,5 ml 50 x 0,2 ml Waga [kg] 3,1 2,6 Wymiary zewnętrzne 210 x 230 x x 230 x BS AAA BS PAA (blok A-53) BS QAA (blok A-103) TDB-100 TDB-120 TERMOSTAT CHŁODZĄCO-GRZEJĄCY CH-100 Termostat CH-100 jest urządzeniem przeznaczonym dla procesów długiej inkubacji w różnych temperaturach. Dzięki zastosowaniu modułu Peltiera, oprócz grzania zapewnia również chłodzenie. Uniwersalny aluminiowy blok może pomieścić trzy najbardziej popularne typy probówek Eppendorfa. Wyświetlacz LCD jednocześnie wskazuje temperaturę i czas. Urządzenie jest powszechnie stosowane podczas przeprowadzania reakcji enzymatycznych, hybrydyzacji oraz analiz DNA. Model Zakres regulacji temperatury Rozdzielczość nastawienia temperatury Bloki CH do +100 C 0,1 C Blok CH-1: 20 x 0,5 ml 12 x 1,5 ml Blok CH-2: 20 x 1,5 ml ±0,5 C ±0,5 C ±2,0 C C 1 min do 96 godz. LCD Precyzja temperatury w centralnym punkcie bloku w zakresie C Odchyłki temperatury na krawędziach bloku w zakresie C Odchyłki temperatury na krawędziach bloku w zakresie C Temp. otoczenia Cyfrowy timer z alarmem dźwiękowym Wyświetlacz Zasilanie [V/Hz] 230/50 Moc [W] 100 Waga [kg] 3,6 Wymiary zewnętrzne 240 x 260 x BS BAA (blok CH-1) 582-BS CAA (blok CH-2) CH-100 TERMOSTAT CHŁODZĄCO-GRZEJĄCY CH3-150 Termostat CH3-150 jest urządzeniem zapewniającym stabilność temperaturową w zakresie od -3 C do +150 C, zgodnie z metodami analitycznymi. Termoblok składa się z dwóch niezależnych komór chłodzenia i grzania ze wspólnym obwodem elektronicznym, które umożliwiają programowanie 16 ustawień m.in. temperatury i czasu dla każdego programu. Lewa strona panelu sterującego odpowiada za ustawienia parametrów chłodzenia, a prawa strona grzania. System grzania i chłodzenia jest oparty na modułach Peltiera pozwala schładzać termoblok poniżej temperatury pokojowej i ogrzewać do temp C. Niezależne od siebie części termobloku zapewniają większą trwałość urządzenia oraz prędkość stabilizacji temperatur po zmianie programu. CH

2 Model CH Blok grzejny Zakres regulacji temperatury 25 C do +150 C Rozdzielczość nastawienia temperatury 1 C Stabilność temperatury ± 1 C Blok chłodzący Zakres regulacji temperatury -3 C do +20 C Rozdzielczość nastawienia temperatury 0,1 C Stabilność temperatury ± 0,1 C Ogólna specyfikacja Cyfrowy timer z alarmem dźwiękowym 1 min - 99 godz. 59 min Programy 16 programów grzania, 16 programów chłodzenia Bloki Blok B2-50: 2 x 50 ml Blok B10-16: 10 x 16 ml Blok B6-25: 6 x 25 ml Blok B23-1.5: 23 x 1,5 ml Wyświetlacz LCD Zasilanie [Hz] 50/60 Moc [W] 500 Waga [kg] 6 Wymiary zewnętrzne 295 x 285 x BS AAA TERMOSTATY TERMOSTATY SERII T dostępne wersje z wanną nierdzewną, tłoczoną lub transparentną z poliwęglanu regulacja zanurzeniowa zakres temperatury: +5 C powyżej temperatury otoczenia do 99,9 C elektroniczny regulator temperatury wyświetlacz LED dokładność 0,2 C rozdzielczość 0,1 C timer z sygnalizacją zakończenia odliczania (1-999 min) pływakowa sygnalizacja zbyt niskiego poziomu wody sygnalizacja uszkodzenia czujnika temperatury opcjonalnie termostaty z chłodnicą wodną wykonaną ze stali nierdzewnej, która pozwala na pracę poniżej temperatury otoczenia lub z systemem zewnętrznego obiegu (8 l/min) T108N Model Rodzaj wanny Pojemność Głębokość wanny Wymiary zew. [l] T 105N nierdzewna x 330 x T105N T 108N nierdzewna x 270 x T108N T 119N nierdzewna x 535 x T119N T 207N nierdzewna x 330 x T207N T 210N nierdzewna x 270 x T210N T 225N nierdzewna x 353 x T225N T 105P poliwęglanowa x 325 x T105P T 108P poliwęglanowa x 265 x T108P T 119P poliwęglanowa x 530 x T119P T 207P poliwęglanowa x 325 x T207P T 210P poliwęglanowa x 265 x T210P T 225P poliwęglanowa x 530 x T225P 2

3 ŁĄCZY NAS CHEMIA... TERMOSTATY SERII DT dostępne wersje z wanną nierdzewną, tłoczoną lub transparentną z poliwęglanu zakres temperatury: +5 C powyżej temperatury otoczenia do 100 C (w wannach ze stali nierdzewnej do 120 C) mikroprocesorowy regulator temperatury PID wyświetlacz LED dokładność 0,1 C rozdzielczość 0,1 C timer z sygnalizacją zakończenia odliczania wizualną i akustyczną (1-999 min) sygnalizacja przekroczenia temperatury sygnalizacja uszkodzenia czujnika temperatury pływakowa sygnalizacja zbyt niskiego poziomu wody opcjonalnie termostaty z chłodnicą wodną wykonaną ze stali nierdzewnej, która pozwala na pracę poniżej temperatury otoczenia lub z systemem zewnętrznego obiegu (8 l/min) Model Rodzaj wanny Pojemność Głębokość wanny Wymiary zew. [l] DT 105N nierdzewna x 330 x DT105N DT 108N nierdzewna x 270 x DT108N DT 119N nierdzewna x 535 x DT119N DT 207N nierdzewna x 330 x DT207N DT 210N nierdzewna x 270 x DT210N DT 225N nierdzewna x 353 x DT225N DT 105P poliwęglanowa x 325 x DT105P DT 108P poliwęglanowa x 265 x DT108P DT 119P poliwęglanowa x 530 x DT119P DT 207P poliwęglanowa x 325 x DT207P DT 210P poliwęglanowa x 265 x DT210P DT 225P poliwęglanowa x 530 x DT225P Wyposażenie dodatkowe do termostatów LABOPLAY Platforma Liczba kolb Max. liczba platform/termostat Zastosowanie P10 2 x 250 ml 1 T 105P, 105N, 207P, 207N 909-P10 P20 3 x 250 ml/2 x 500 ml 1 T 108P, 18N, 210P, 210N 909-P20 P30 3 x 250 ml/2 x 500 ml 2 jednocześnie T 119P, 119N, 225P, 225N 909-P30 DT1 05P GŁOWICE TERMOSTATYCZNE przeznaczone do zbiorników o pojemności do 50 l głębokość zanurzeniowa 16 cm (możliwość zmiany na 14,5) części zanurzeniowe wykonane z wysokiej jakości stali nierdzewnej lub tworzywa sztucznego mocowane do ściany łaźni dzięki klamrze (max. grubość ścianki 26 mm) dostępne w wersji E (Economy), M (TopTech) lub S (HighTech) Model ED EH MB MA ME SE-Z Zakres temperatury 20 C-100 C 20 C-150 C 20 C-100 C 20 C-200 C 20 C-200 C 20 C-300 C Kontroler temperatury PID1 PID1 PID2 PID2 PID3 ICC Stabilność ±0,03 C ±0,03 C ±0,02 C ±0,01 C ±0,01 C ±0,01 C Wyświetlacz LED LED LED LED VFD VFD Rozdzielczość 0,1 C 0,1 C 0,01 C 0,01 C 0,01 C 0,01 C Zabezpieczenie przed przegrzaniem Czujnik niskiego poziomu wody Elektroniczna regulacja pompy RS Czujnik zew. Pt ICC Programator Moc [W] Pompa 0,35 bar 0,35 bar 120 mbar 0,23-0,45 bar 450 mbar 0,7/0,4 bar 15 l/min 15 l/min 10 l/min l/min l/min l/min Wymiary [cm] 13 x 15 x x 15 x x 15 x x 15 x x 15 x x 17 x 33 Waga [kg] 3,3 3,3 3, Klasyfikacja zgodnie z DIN (FL) 3 (FL) 1 (NFL) 3 (FL) 3 (FL) 3 (FL) ME 3

4 TERMOSTATY Z WANNĄ Z TWORZYWA SZTUCZNEGO termostaty zanurzeniowe do prowadzenia procesów termicznych przezroczysta wanna z Plexiglasu (odporność termiczna do 60 C) lub z Makrolonu (odporność termiczna do 100 C) wyświetlacz LED zabezpieczenie przed przegrzaniem Model Zakres temperatury Stabilność Pojemność Wymiary wanny Wymiary zew. Waga Pętla chłodząca [ C] [ C] [l] [cm] [kg] ED-5AB ±0, x 24 x x 40 x 34 5, ED-5A ±0, x 24 x x 40 x 35 5, MB-5A ±0, x 24 x x 40 x 35 5, ED-7AB ±0, x 34 x x 50 x 34 5, MB-7A ±0, x 34 x x 50 x 35 5, MB-13A ±0,02 13 opcja 18 x 30 x x 33 x 36 7, ED-13A ±0,03 13 opcja 18 x 30 x x 33 x 36 7, ED-19A ±0,03 19 opcja 36 x 30 x x 33 x 36 8, MB-19A ±0,02 19 opcja 36 x 30 x x 33 x 36 8, ED-5MB ±0, x 24 x x 40 x 34 5, ED-5M ±0, x 24 x x 40 x 35 5, MB-5M ±0, x 24 x x 40 x 35 5, ED-13M ±0,03 13 opcja 18 x 30 x x 33 x 36 7, ED-19M ±0,03 19 opcja 36 x 30 x x 33 x 36 8, *A Plexiglas; B Makrolon TERMOSTATY Z WANNĄ ZE STALI NIERDZEWNEJ termostaty zanurzeniowe do prowadzenia procesów termicznych umożliwiają zasilanie innych urządzeń w wodę termostatyzowaną MB-13A Model Zakres temperatury Stabilność Pojemność Wymiary wanny Wymiary zew. Waga Pętla chłodząca [ C] [ C] [l] [cm] [kg] ED ±0,03 4, x 15 x x 33 x MB ±0,02 4, x 15 x x 33 x ED ±0,03 13 opcja 18 x 30 x x 33 x MB ±0,02 13 opcja 18 x 30 x x 33 x ED ±0,03 17 opcja 18 x 30 x x 33 x ED ±0,03 19 opcja 36 x 30 x x 33 x MB ±0,02 19 opcja 36 x 30 x x 33 x ED ±0,03 27 opcja 36 x 30 x x 33 x ED ±0,03 33 opcja 67 x 30 x x 33 x EH ± 0,03 4, x 15 x x 33 x EH ± 0,03 13 opcja 18 x 30 x x 33 x EH ± 0,03 19 opcja 36 x 30 x x 33 x EH ± 0,03 27 opcja 36 x 30 x x 33 x EH ± 0,03 33 opcja 67 x 30 x x 33 x EH ± 0,03 39 opcja 36 x 30 x x 34 x TERMOSTATY Z CHŁODZENIEM stosowane do aplikacji wymagających szerokiego zakresu temperatury specjalne zabezpieczenie przeciwkurzowe zawór wylewowy umieszczony na przedniej ścianie urządzenia krótki czas osiągnięcia zadanych parametrów aktywny system kontroli chłodzenia niski poziom hałasu ED FP35-MA

5 ŁĄCZY NAS CHEMIA... Model Zakres temperatury Stabilność Pojemność Moc chłodzenia [W] etanol Wymiary Wymiary zew. Waga [ C] [ C] [l] 20 C 0 C -20 C -30 C wanny [cm] [kg] F12-ED ±0,03 4, x 15 x x 36 x F25-ED ±0,03 4, x 14 x x 42 x F26-ED ±0,03 4, x 14 x x 42 x F-34ED ±0, x 30 x x 58 x F12-EH ±0,03 4, x 15 x x 36 x F25-EH ±0,03 4, x 14 x x 42 x F33-EH ±0, x 14 x x 46 x F34-EH ±0, x 30 x x 58 x F32-EH ±0, x 12 x x 42 x FP35-MA ±0,02 2, x 12 x x 42 x F34-MA ±0, x 30 x x 58 x F34-ME ±0, x 30 x x 58 x F38-EH ±0, x 41 x x 70 x F12-MA ±0,02 4, x 15 x x 36 x F25-MA ±0,02 4, x 14 x x 42 x F25-ME ±0,01 4, x 14 x x 42 x F26-ME ±0,01 4, x 14 x x 42 x F33-MA ±0, x 14 x x 46 x F33-ME ±0, x 14 x x 46 x F32-MA ±0, x 12 x x 42 x F32-ME ±0, x 12 x x 42 x FP-40MA ±0, x 14 x x 46 x FP40-ME ±0, x 14 x x 46 x FP50-MA ±0, x 12 x x 49 x FP50-ME ±0, x 12 x x 49 x ULTRATERMOSTATY SERII NEW GENERATION obrotowe mocowanie kontrolera (głowicy) Swivel 180 duży, czytelny wyświetlacz LCD intuicyjne menu ochrona przed przegrzaniem sygnalizacja zbyt niskiego poziomu płynu sygnalizacja uszkodzenia kontrolera temperatury niski poziom hałasu blat termostatu o wysokiej odporności chemicznej układ regulacji wydajności chłodzenia Cool Command zmniejsza zużycie energii (szybkie obniżanie temperatury) i zapewnia precyzyjne sterowanie układem chłodzenia w wyższych temperaturach (przedłużenie żywotności kompresora) RS232/RS485, USB A i USB B, Ethernet, opcjonalnie: DeviceNet /Canbus, Mobus, Profibus dostępnych jest 6 modeli kontrolerów: od najprostszego MX, doskonale nadającego się do większości typowych zastosowań laboratoryjnych, aż do PP (Performance Programmable) oferującego m.in. nieograniczoną ilość kroków programowania, wielopunktową kalibrację i stabilność ±0,005 C KONTROLER Model MX Standard Advanced Performance Advanced Performance Digital Digital Digital Programmable Programmable Temperatura max [ C] Stabilność [ C] ±0,07 ±0,04 ±0,01 ±0,005 ±0,01 ±0,005 Obrotowe mocowanie głowicy kontrolera - Pompa 1 prędkość 2 prędkości regulowana regulowana regulowana regulowana prędkość prędkość prędkość prędkość Wydajność tłoczenia [l/min] 10,6 10,2 16,7 16,7 16,7 16,7 Wydajność ssania [l/min] ,2 12,2 12,2 12,2 Praca z zamkniętym obiegiem zew. Praca z otwartym obiegiem zew. Optymalizacja kontrolera do parametrów procesu - - Kalibracja temperatury 1 pkt 1 pkt 1 pkt 10 pkt 5 pkt 10 pkt Możliwość podłączenia zew. sondy temp. - - System kontroli WhisperCool Możliwość przedmuchu komory gazem obojętnym Graficzna prezentacja wykresu temp. w funkcji czasu Programowanie zmian temp. w funkcji czasu programów po 100 kroków bez limitu 5

6 KONTROLER Model MX Standard Advanced Performance Advanced Performance Digital Digital Digital Programmable Programmable Data i czas z programowaniem włączenia/wyłączenia Timer - - RS232/RS485 - RS232 USB A/USB B - - Ethernet - - DeviceNet/Canbus, Mobus, Profibus opcja - opcja Oprogramowanie dla LabView i Excel Zdalne włączanie/wyłączanie Klasa bezpieczeństwa ULTRATERMOSTATY/ŁAŹNIE CYRKULACYJNE/CHŁODZĄCO-GRZEJNE Pojemność [l] Temperatura min. -20 C -40 C -20 C -30 C -40 C -30 C -30 C -25 C Temperatura max. 200 C 135 Moc [W] Wymiary [cm] 15,7 x 14,2 x 12,7 21,2 x 27,6 x x 31,6 x 14 31,4 x 35,9 x 14 54,9 x 39,8 x 14 Wężownica do chłodzenia wodą kranową Spust płynu termostatyzującego Performance Programmable PP07R-20 PP07R-40 PP07LR-20 PP15R-30 PP15R-40 PP20R-30 PP28R-30 PP45R-20 Advanced Programmable AP07R-20 AP07R-40 AP7LR-20 AP15R-30 AP15R-40 AP20R-30 AP28R-30 AP45R-20 Performance Digital PD07R-20 PD07R-40 PD7LR-20 PD15R-30 PD15R-40 PD20R-30 PD28R-30 PD45R-20 Advanced Digital AD07R-20 AD07R-40 AD7LR-20 AD15R-30 AD15R-40 AD20R-30 AD28R-30 AD45R-20 Standard Digital SD07R-20 - SD7LR-20 SD15R-30 - SD20R-30 SD28R-30 - MX MX07R-20 - MX7LR-20 MX15R-30 - MX20R *Numery katalogowe zależą od wybranej wersji urządzenia. Więcej szczegółów w naszych biurach handlowych. ULTRATERMOSTATY/ŁAŹNIE CYRKULACYJNE/GRZEJNE TERMOSTATY ZANURZENIOWE Pojemność [l] Temperatura min. Temp. otoczenia +10 C Temperatura max. 200 C 135 C Moc [W] - Wymiary [cm] 15,7 x 14,2 x 12,7 21,2 x 27,6 x x 31,6 x 14 31,4 x 35,9 x 14 - Wężownica do chłodzenia wodą kranową - Spust płynu termostatyzującego - Performance Programmable PP07H200 PP15H200 PP20H200 PP28H200 - Advanced Programmable AP07H200 AP15H200 AP20H200 AP28H200 - Performance Digital PD07H200 PD15H200 PD20H200 PD28H200 - Advanced Digital AD07H200 AD15H200 AD20H200 AD28H200 - Standard Digital SD07H170 SD15H170 SD20H170 SD28H170 - MX MX07H135 MX15H135 MX20H *Numery katalogowe zależą od wybranej wersji urządzenia. Więcej szczegółów w naszych biurach handlowych. ULTRATERMOSTATY SERII NEW GENERATION (EKONOMICZNA) ultratermostaty z komorą stalową lub poliwęglanową do mniej wymagających zastosowań nowoczesne, wygodne w obsłudze kontrolery możliwość łatwego demontażu kontrolera w celu wymiany, serwisu lub czyszczenia (zarówno elementów zanurzonych kontrolera, jak i samej komory urządzenia) obrotowe mocowanie kontrolerów Swivel 180 (tylko w modelach z kontrolerami AP i AD) blat termostatu o wysokiej odporności chemicznej ochrona przed przegrzaniem sygnalizacja zbyt niskiego poziomu płynu sygnalizacja uszkodzenia kontrolera temperatury dostępne są 3 modele kontrolerów MX, Advanced Digital i Advanced Programmable w stosunku do wersji standardowej modele ekonomiczne posiadają cieńszą izolację, nie mają zaworów spustowych, wężownic do chłodzenia wodą kranową (opcja), a pokrywy zbiorników składają się z mostka podtrzymującego kontroler i dużej pokrywy zamykającej pozostałą część komory 6

7 ŁĄCZY NAS CHEMIA... ULTRATERMOSTATY/ŁAŹNIE CYRKULACYJNE/GRZEJNE Pojemność [l] Komora stalowa poliwęglanowa Temperatura min. temp. otoczenia +10 C Temperatura max. 150 C 85 C Wymiary [cm] 10 x 11 x 15,5 9,9 x 25,5 x 15,2 26,4 x 22,8 x 15,2 25,7 x 21,4 x 20,3 10,5 x 15,6 x 20,3 21 x 15,6 x 20,3 31,4 x 15,6 x 20,3 10,5 x 30,5 x 20,3 21 x 30,5 x 20,3 31,5 x 30,5 x 20,3 Spust płynu termostatyzującego Advanced Programmable AP06S150 AP10S150 AP20S150 AP28S150 AP08P100 AP11P100 AP14P100 AP17P100 AP23P100 AP28P100 Advanced Digital AD06S150 AD10S150 AD20S150 AD28S MX MX06S135 MX10S135 MX20S135 MX28S135 MX08P100 MX11P100 MX14P100 MX17P100 MX23P100 MX28P100 * Numery katalogowe zależą od wybranej wersji urządzenia. Więcej szczegółów w naszych biurach handlowych. TERMOSTATY SERII THERMOVISC BEZ CHŁODZENIA sterownik mikroprocesorowy wyświetlacz LCD rozdzielczość 0,1 C wybór jednostki C lub F możliwość podłączenia zewnętrznej sondy temp. sygnalizacja przekroczenia zadanej temperatury wskaźnik niskiego poziomu wody w zbiorniku element grzejny wykonany ze stali nierdzewnej INCOLY, odpornej na wysokie temperatury i korozję wszystkie elementy mające kontakt z cieczą wykonane ze stali nierdzewnej AISI 304 pompa cyrkulacyjna (regulowany przepływ) do podłączenia wiskozymetrów, polarymetrów i refraktometrów płaszcz do podłączenia zewnętrznego chłodzenia RS232 wersja S dostarczana jest ze statywem do 2 zlewek 600 ml (zalecane do wiskozymetrów rotacyjnych) B100B12 Zakres temperatury Stabilność Ciśnienie pompy (H 2 O) Moc Pojemność Statyw na [ C] [ C] [mbar/l/min] [W] [l] zlewki Temp. otoczenia +5 do 100 ±0,05 150/ B100B9 Temp. otoczenia +5 do 100 ±0,05 150/ B100B9S Temp. otoczenia +5 do 200 ±0,05 do 100 C/±0,1 do 200 C 150/ B200B9 Temp. otoczenia +5 do 200 ±0,05 do 100 C/±0,1 do 200 C 150/ B200B9S Temp. otoczenia +5 do 100 ±0,05 150/ B100B12 Temp. otoczenia +5 do 100 ±0,05 150/ B100B12S Temp. otoczenia +5 do 200 ±0,05 do 100 C/±0,1 do 200 C 150/ B200B12 Temp. otoczenia +5 do 200 ±0,05 do 100 C/±0,1 do 200 C 150/ B200B12S Temp. otoczenia +5 do 100 ±0,05 150/ B100B20 Temp. otoczenia +5 do 200 ±0,05 do 100 C/±0,1 do 200 C 150/ B200B20S * Z zastosowaniem zew. chłodzenia możliwość uzyskania temperatury do -20 C. TERMOSTATY SERII THERMOVISC Z CHŁODZENIEM kompresor chłodzący z zaworem regulacyjnym, parownikiem i kondensatorem zbiornik wykonany ze stali nierdzewnej AISI 310 pokrywa wykonana ze stali nierdzewnej AISI 304 B100F8 Zakres temperatury Stabilność Ciśnienie pompy (H 2 O) Moc Pojemność Waga [ C] [ C] [mbar/l/min] [W] [l] [kg] Statyw na zlewki Od -10 do +100 ±0,05 150/ B100F8 Od -30 do +100 ±0,05 150/ B100F8-30 Od -10 do +100 ±0,05 150/ B100F8S 7

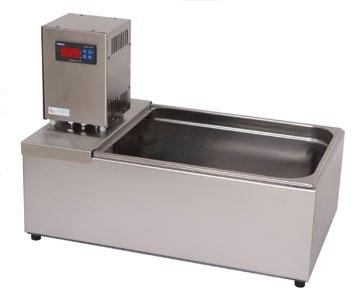

8 ŁAŹNIE WODNE ŁAŹNIE WODNE SERII W 4-cyfrowy wyświetlacz LCD dokładność > 0,6 wanna tłoczona, z pogrubionej blachy nierdzewnej OH18N9 grzałka oraz element pomiaru poziomu cieczy ze stali nierdzewnej obudowa z estetycznej, nierdzewnej blachy strukturalnej ŁAŹNIE JEDNOKOMOROWE Model W110 W115 W120 W210 W215 W220 W410 W415 W420 Zakres pracy od 20 C do 105 C od 20 C do 100 C od 20 C do 105 C Stabilność temp. ±0,6 C Rozdzielczość 0,1 C Liczba stanowisk Wymiary wanny 240 x 138 x x 138 x x 138 x x 152 x x 152 x x 152 x x 300 x x 300 x x 300 x 200 Wymiary zew. 268 x 165 x x 165 x x 165 x x 178 x x 178 x x 178 x x 328 x x 328 x x 328 x 205 Moc [W] Pojemność [l] 2,8 4 5,2 4 6,7 7, W W W W W W W W W420 ŁAŹNIE JEDNOKOMOROWE Model W610 W615 W620 W810 W815 W820 Zakres pracy od 20 C do 105 C Stabilność temp. 0,6 Rozdzielczość 0,1 Liczba stanowisk 6 8 Wymiary wanny 505 x 300 x x 300 x x 300 x x 300 x x 300 x x 300 x 200 Wymiary zew. 533 x 328 x x 328 x x 328 x x 328 x x 328 x x 328 x 265 Moc [W] Pojemność [l] W W W W W W820 W215 ŁAŹNIE DWUKOMOROWE Model W2210 W2215 W2220 W2410 W2415 W2420 W4410 W4415 W4420 Zakres pracy od 20 C do 105 C Stabilność temp. 0,6 Rozdzielczość 0,1 Liczba stanowisk 2+2 Wymiary wanny 152 x 300 x 100* 152 x 300 x 150* 152 x 300 x 200* 152 x 300 x x 300 x x 300 x x 300 x x 300 x x 300 x x 300 x 100** 330 x 300 x 150** 330 x 300 x 200** Wymiary zew. 357 x 328 x x 328 x x 328 x x 328 x x 328 x x 328 x x 360 x x 360 x x 360 x 265 Moc [W] Pojemność [l] 4+4 5,7+5,7 7,3+7, ,7+13 7, W W W W W W W W W4420 *Wymiary wanny 2-stanowiskowej; wymiary wanny 4-stanowiskowej. ŁAŹNIE WODNE SERII WC elektroniczny system wymuszonej cyrkulacji wody w łaźni elektroniczny regulator temperatury wyświetlacz LED wanna nierdzewna tłoczona (wersja 6-stanowiskowa) wanna spawana (wersje 8-, 10- i 12-stanowiskowe) grzałka nierdzewna obudowa łaźni z nierdzewnej blachy strukturalnej odstawiana pokrywa z otworami (110 mm) na krążki redukcyjne pływakowa sygnalizacja zbyt niskiego poziomu z blokadą grzania sygnalizacja uszkodzenia czujnika temperatury automatyczne wyłączenie pompy powyżej 95 (zapobiega zapowietrzeniu układu) WC 8

9 ŁĄCZY NAS CHEMIA... Model W110/115/120C W210/215/220C W410/415/420C W610/615/620C W810/815/820C W1010/1015/1020C W1210/1215/1220C Wydajność systemu cyrkulacji 21 l/min Stabilność temp. 0,3 Liczba stanowisk Wymiary wanny 300 x x x x x x x 270 Głębokość wanny 100/150/ /150/ /150/ /150/ /150/ /150/ /150/200 Wymiary zew. 328 x x x x x x x 330 Wysokość obudowy 165/215/ /215/ /215/ /215/ /215/ /215/ /215/265 Moc [W] 350/450/ /450/ /1000/ /1200/ /1600/ /1800/ /2200/2400 Pojemność [l] 4/5,7/7,8 4/5,7/7,8 9/13/17 14/21/28 14/21/28 17/26/35 21/30/ W110C 909-W115C 909-W120C 909-W210C 909-W215C 909-W220C 909-W410C 909-W415C 909-W420C 909-W610C 909-W615C 909-W620C 909-W810C 909-W815C 909-W820C 909-W1010C 909-W1015C 909-W1020C 909-W1210C 909-W1215C 909-W1220C ŁAŹNIE WODNE SERII WE mikroprocesorowy regulator temperatury wyświetlacz LED (temperatura zadana i mierzona) system cyrkulacji wody w łaźni obudowa z estetycznej, nierdzewnej blachy dekoracyjnej regulacja PID dokładność 0,2 alarm odchyłkowy przekroczenia temperatury minutnik z blokadą grzania i alarmem dźwiękowym pływakowa sygnalizacja zbyt niskiego poziomu z blokadą grzania sygnalizacja uszkodzenia czujnika temperatury sterowanie elementem grzejnym przekaźnikiem półprzewodnikowym zasilanie impulsowe W415E ŁAŹNIE JEDNOKOMOROWE Model W110E W115E W120E W210E W215E W220E W410E W415E W420E W610E W615E W620E Zakres pracy od 5 C powyżej temperatury otoczenia do 100 C Stabilność temp. ±0,2 C ( ± 0,1 C w wersji z pompą cyrkulacyjną) Rozdzielczość 0,1 C Liczba stanowisk Wymiary wanny Wymiary zew. 240 x 138 x x 327 x x 138 x x 327 x x 138 x x 327 x x 152 x x 353 x x 152 x x 353 x x 152 x x 353 x x 300 x x 328 x x 300 x x 328 x x 300 x x 328 x x 300 x x 328 x x 300 x x 328 x x 300 x x 328 x 250 Moc [W] Pojemność [l] 2,8 4 5,5 4 5,7 7, W110E -W115E -W120E -W210E -W215E -W220E -W410E -W415E -W420E -W610E -W615E -W620E ŁAŹNIE DWUKOMOROWE Model W2210E W2215E W 2220E W2410E W2415E W2420E W4410E W4415E W4420E Zakres pracy od 5 C powyżej temperatury otoczenia do 100 C Stabilność temp. ±0,2 C ( ± 0,1 C w wersji z pompą cyrkulacyjną) Rozdzielczość 0,1 C Liczba stanowisk Wymiary wanny 300 x 152 x x 152 x x 152 x x 300 x x 300 x x 300 x x 300 x x 300 x x 300 x 200 Wymiary zew. 533 x 323 x x 328 x x 328 x x 328 x x 323 x x 328 x x 328 x x 328 x x 328 x 250 Moc [W] Pojemność [l] 4+4 5,7+5,7 7,8+7, ,7+13 5, W2210E 909-W2215E 909-W2220E 909-W2410E 909-W2415E 909-W2420E 909-W4410E 909-W4415E 909-W4420E 9

10 ŁAŹNIE WODNE SERII SWB mikroprocesorowy regulator temperatury PID sterowanie elementem grzejnym przekaźnikiem półprzewodnikowym wyświetlacz LED (temperatura zadana i aktualna) minutnik z blokadą grzania i alarmem dostępne wersje z pokrywami z otworami na krążki redukcyjne, pokrywą płaską lub dwuspadową oraz z nadstawką do wytrząsania misa do osuszania kolb wanna nierdzewna, tłoczona grzałka nierdzewna obudowa łaźni wykonana z estetycznej blachy nierdzewnej alarm odchyłkowy przekroczenia temperatury pływakowa sygnalizacja zbyt niskiego poziomu wody z blokadą grzania sygnalizacja uszkodzenia czujnika temperatury zasilanie impulsowe Model SWB 4 SWB 6 Wymiary wanny 270 x 230 x x 300 x 200 Wymiary zew. 470 x 255 x x 325 x 270 Moc [W] Pojemność wanny [l] Liczba stanowisk 4 6 Zakres pracy od 5 C powyżej temperatury otoczenia do 100 C Stabilność ±0,2 Rozdzielczość 0,1 909-SWB4 909-SWB6 SWB 4 ŁAŹNIE WODNE SERII SWBN z wytrząsaniem (ruch posuwisto-zwrotny) mikroprocesorowy regulator temperatury PID 4-cyfrowy wyświetlacz LED (temperatura mierzona i zadana) sygnalizacja przekroczenia temperatury zadanej minutnik min elementy mające kontakt z wodą wykonane ze stali nierdzewnej, kwasoodpornej 304 obudowa z estetycznej, nierdzewnej blachy niezależny regulator obrotów wytrząsania z wyświetlaczem LED pływakowa sygnalizacja zbyt niskiego poziomu wody z jednoczesną blokadą przed pracą bez wody sygnalizacja uszkodzenia czujnika temperatury Model SWB 8N SWB 16N SWB 22N Regulacja wytrząsania rpm Zakres regulacji temperatury od 6 C powyżej temperatury otoczenia do 100 C Stabilność temperatury ±0,2 Rozkład temperatury ±0,1 Rozdzielczość 0,1 Wymiary wanny 220 x 250 x x 270 x x 320 x 150 Wymiary zew. 420 x 310 x x 330 x x 380 x 200 Moc [W] Pojemność [l] SWB8N 909-SWB16N 909SWB22N SWB 16N ŁAŹNIE WODNE SERII LWM jedne z najprostszych urządzeń służących do przeprowadzania procesów i analiz chemicznych w środowisku kąpieli wodnej zalecane do pracy powyżej 60 C obudowa, wanna oraz grzałka ze stali nierdzewnej INOX temperatura pracy od +5 C powyżej temperatury otoczenia do 99,9 C zakres regulacji temperatury od 20 C do 99,9 C stabilność temperatury -0,3 C / +0,8 C elektroniczny regulator temperatury z wyświetlaczem LED alarm niskiego poziomu wody sygnalizacja uszkodzenia czujnika sygnalizacja pracy grzałki automatyczne wyłączenie grzałki przy zbyt niskim poziomie wody elektroniczny, bezpływakowy system kontroli poziomu wody zdejmowana pokrywa z otworami śr. 110 mm wraz ze statywem i krążkami redukcyjnymi CE wyrób zgodny z Dyrektywą 2006/95/EC oraz Dyrektywą 2004/108/EC szeroki asortyment wyposażenia dodatkowego LWM 6/

11 ŁĄCZY NAS CHEMIA... Model Ilość stanowisk Wymiary Wymiary wanny Moc Waga Typ wanny Pojemność [l] [W] [kg] LWM 1/ x 185 x x 152 x LWM1/100 LWM 1/ x 15 x x 152 x 150 tłoczona 5, LWM1/150 LWM 1/ x 185 x x 152 x 200 7, LWM1/200 LWM 2/ x 185 x x 152 x LWM2/100 LWM 2/ x 185 x x 152 x 150 tłoczona 5, LWM2/150 LWM 2/ x 185 x x 152 x 200 7, LWM2/200 LWM 4/ x 335 x x 300 x LWM4/100 LWM 4/ x 335 x x 300 x 150 tłoczona LWM4/150 LWM 4/ x 335 x x 300 x LWM4/200 LWM 6/ x 335 x x 300 x LWM6/100 LWM 6/ x 335 x x 300 x 150 tłoczona LWM6/150 LWM 6/ x 335 x x 300 x LWM6/200 LWM 8/ x 360 x x 285 x LWM8/100 LWM 8/ x 360 x x 285 x 150 spawana LWM8/150 LWM 8/ x 360 x x 285 x LWM8/200 LWM 10/ x 360 x x 285 x LWM10/100 LWM 10/ x 360 x x 285 x 150 spawana LWM10/150 LWM 10/ x 360 x x 285 x LWM10/200 LWM 12/ x 360 x x 285 x LWM12/100 LWM 12/ x 360 x x 285 x 150 spawana LWM12/150 LWM 12/ x 360 x x 285 x LWM12/200 ŁAŹNIE WODNE SERII LWC z cyrkulacją mechaniczną służą do przeprowadzania procesów i analiz chemicznych w środowisku kąpieli wodnej pompa cyrkulacyjna zapewnia stałą i stabilną temperaturę w całym obszarze roboczym zalecane do pracy w niższych temperaturach (poniżej 60 C) obudowa, wanna oraz grzałka ze stali nierdzewnej INOX temperatura pracy od +5 C pow. temperatury otoczenia do 90 C zakres regulacji temperatury od 20 C do 90 C stabilność temperatury -0,2 C/+0,6 C elektroniczny regulator temperatury z wyświetlaczem LED alarm niskiego poziomu wody sygnalizacja uszkodzenia czujnika sygnalizacja pracy grzałki automatyczne wyłączenie grzałki przy zbyt niskim poziomie wody elektroniczny, bezpływakowy system kontroli poziomu wody zdejmowana pokrywa z otworami śr. 110 mm wraz ze statywem i krążkami redukcyjnymi CE wyrób zgodny z Dyrektywą 2006/95/EC oraz Dyrektywą 2004/108/EC szeroki asortyment wyposażenia dodatkowego LWC 4/150 Model Ilość stanowisk Wymiary Wymiary wanny Pojemność Moc Waga Typ wanny [l] [W] [kg] LWC 1/ x 185 x x 152 x LWC1/100 LWC 1/ x 185 x x 152 x 150 tłoczona 5, LWC1/150 LWC 1/ x 185 x x 152 x 200 7, LWC1/200 LWC 2/ x 185 x x 152 x LWC2/100 LWC 2/ x 185 x x 152 x 150 tłoczona 5, LWC2/150 LWC 2/ x 185 x x 152 x 200 7, LWC2/200 LWC 4/ x 335 x x 300 x LWC4/100 LWC 4/ x 335 x x 300 x 150 tłoczona LWC/150 LWC 4/ x 335 x x 300 x LWC4/200 LWC 6/ x 335 x x 300 x LWC6/100 LWC 6/ x 335 x x 300 x 150 tłoczona LWC6/150 LWC 6/ x 335 x x 300 x LWC6/200 LWC 8/ x 360 x x 285 x LWC8/100 LWC 8/ x 360 x x 285 x 150 spawana LWC8/150 LWC 8/ x 360 x x 285 x LWC8/200 LWC 10/ x 360 x x 285 x LWC10/100 LWC 10/ x 360 x x 285 x 150 spawana LWC10/150 LWC 10/ x 360 x x 285 x LWC10/200 LWC 12/ x 360 x x 285 x LWC12/100 LWC 12/ x 360 x x 285 x 150 spawana LWC12/150 LWC 12/ x 360 x x 285 x LWC12/

12 ŁAŹNIE WODNE SERII WNB I WNE WERSJA WNB-BASIC wersja do podstawowych zastosowań cyfrowy regulator temperatury sterowany mikroprocesorem PID wysokiej jakości czujnik Pt 100 timer (1 min-99,59 h) umożliwiający m.in. ustawienie opóźnionego startu pracy cyfrowy wyświetlacz LED (temperatura zadana i aktualna) podwójne zabezpieczenie temperaturowe: w przypadku przegrzania urządzenie wyłącza się, a temperatura ustawiana jest 10 C poniżej temperatury zadanej; ogranicznik temperatury TB wyłącza urządzenie, gdy temperatura przekroczy 30 C powyżej maksymalnej temperatury łaźni WERSJA WNE-EXCELLENT wersja do prac laboratoryjnych wymagających maksymalnego zabezpieczenia temperaturowego WNB7 cyfrowy regulator temperatury sterowany mikroprocesorem PID, z identyfikacją błędów dwa wysokiej jakości czujnik Pt 100 timer (1 min-999 h) umożliwiający m.in. ustawienie opóźnionego startu pracy cyfrowy wyświetlacz LED (temperatura zadana i aktualna) możliwość kalibracji czujników temperatury alarm akustyczny i wizualny informujący o przekroczeniu zadanej temperatury lub o zbyt niskim poziomie wody w łaźni (grzanie jest wyłączane automatycznie) potrójne zabezpieczenie temperaturowe: w przypadku przegrzania urządzenie wyłącza się, a temperatura ustawiana jest 10 C poniżej temperatury zadanej; ogranicznik temperaturowy TWW 3.1, który w przypadku przekroczenia temperatury zadanej wyłącza grzanie, aby po uzyskaniu bezpiecznej temperatury przywrócić grzanie lub ogranicznik temperaturowy TWB 2, który w przypadku przekroczenia zadanej temperatury wyłącza grzanie i wymaga skasowania pamięci łaźni wodnej Model Pojemność [l] Wymiary zew. 468 x 356 x 238/ x 356 x 238/ x 356 x 238/ x 436 x 296/ x 516 x 238/ x 516 x 296/401 Wymiary wew. 240 x 210 x x 210 x x 290 x x 290 x x 350 x x 350 x 220 Dokładność/rozkład ±0,1/±0,25 Zakres temperatury +10 C do +95 C Moc [W] Waga netto [kg] ŁAŹNIE WODNE SERII TW 740-WNB7 740-WNE7 740-WNB WNE WNB WNE WNB WNE WNB WNE WNB WNE45 mikroprocesorowy regulator temperatury PID wyświetlacz LED rozdzielczość 0,1 C stabilność 0,2 C zakres temperatur: 20 C-99,9 C klawiatura odporna na zalanie system wczesnego ostrzegania (temperatura min. i max.) akustyczny i wizualny alarm informujący o przegrzaniu urządzenia zabezpieczenie temperaturowe szeroki asortyment wyposażenia dodatkowego Model Pojemność Wymiary wanny Wymiary zew. Waga Moc [l] [kg] [W] łaźni pokrywy TW x 130 x x 160 x 260 3, TW x 270 x x 320 x 280 8, TW x 270 x x 320 x TW x 300 x x 350 x TW 12 ŁAŹNIE WODNE SERII SW z wytrząsaniem mikroprocesorowy regulator temperatury PID wyświetlacz LED klawiatura odporna na zalanie timer 1 min-9 h 59 min RS 232 oprogramowanie system wczesnego ostrzegania (temperatura min. i max.) zabezpieczenie temperaturowe (aktywowane w temp. 130 C) Model Pojemność Wymiary wanny Wymiary zew. Waga Moc [l] [kg] [W] łaźni pokrywy SW x 300 x x 350 x SW x 300 x x 350 x SW

13 ŁĄCZY NAS CHEMIA... ŁAŹNIE WODNE SERII przeznaczone do inkubacji i inaktywacji kultur bakteryjnych system cyrkulacji wody (modele ) mikroprocesorowa regulacja temperatury w zakresie ok. 5 C powyżej temperatury otoczenia do 99,9 C, a po instalacji regulatora wody (opcjonalnie) od ok. 3 C powyżej temperatury powierzchni wody do 99,9 C jednorodność temperatury (czasowa) ±0,1 C szybkie nagrzewanie przekroczenie nastawionej temperatury jest redukowane do minimum szybka i dokładna cyfrowa nastawa i wyświetlanie temperatury z dokładnością do 0,1 C miękka klawiatura dotykowa z oznaczeniem elektroniczne zatrzymanie wzrostu temperatury po osiągnięciu wartości zadanej wyłączenie grzania w przypadku zbyt niskiego poziomu wody w łaźni elektroniczny monitoring informuje na wyświetlaczu o wszystkich nieprawidłowościach zawór drenowy z tyłu łaźni element grzejny, wnętrze łaźni, pokrywa i wszystkie części mające kontakt z wodą wykonane ze stali nierdzewnej podnoszona, izolowana termicznie pokrywa z wewnętrzną wypukłością zabezpiecza przed wlaniem skroplonej pary wodnej do wnętrza probówek obudowa wykonana z galwanizowanej elektrolitycznie blachy stalowej z powłoką proszkową urządzenia posiadają znak bezpieczeństwa (GS) Model Wymiary wew. Wymiary zew Pojemność Moc Waga [l] [W] [kg] x 200 x x 395 x x 245 x x 440 x x 245 x x 440 x x 296 x x 490 x x 245 x x 440 x x 200 x x 395 x x 245 x x 440 x ŁAŹNIE WODNE PAROWE SERII przeznaczone do delikatnych prac ewaporacyjnych zakres temperatur: od ok. 5 C powyżej temperatury otoczenia do temperatury wrzenia regulacja temperatury przy użyciu termostatu zabezpieczenie elementu grzejnego w przypadku przegrzana poprzez wyłącznik odcinający nastawny regulator poziomu wody zamontowany z tyłu łaźni obudowa z galwanizowanej elektrolitycznie blachy stalowej z powłoką proszkową urządzenia posiadają znak bezpieczeństwa (GS) 1042, 1041 Wymiary wew. Wymiary zew Pojemność Moc Waga Model [l] [W] [kg] x 240 x x 342 x Model Ilość otworów Średnica otworów Wysokość użytkowa Wymiary zew Moc Waga [W] [kg] x 300 x , x 300 x , x 232 x x 232 x ŁAŹNIA PARAFINOWA SERII 1052 przeznaczone do próbek histopatologicznych zakres temperatur: od ok. 5 C powyżej temperatury otoczenia do 80 C dokładność ±0,5 C wanna z anodozowanego aluminium obudowa z aluminium wysokość wanny (10 cm) zapewnia wygodną i bezpieczną pracę urządzenie posiada znak bezpieczeństwa (GS) D/H wew. D/H zew Moc Waga Model [W] [kg] /60 280/

14 ŁAŹNIE WODNE SERII MLL 147 przeznaczone do prowadzenia badań analityczno-medycznych, mikrobiologicznych, fizycznych chemicznych zakres temperatur: 20 C do 100 C dokładność stabilizacji: ±1,5 C czas grzania do temp. 56 C: 20 min sygnalizacja optyczna: grzania wody, osiągnięcia temperatury zadanej, przekroczenia temperatury zadanej, poziomu wody w zbiorniku łaźnie są dostępne w wersji A (ruchoma pokrywa z otworami na fajerki ) i wersji D (bez pokrywy) Model Ilość Pojemność Wymiary wanny Wymiary zew. Waga Moc miejsc [dm³] [kg] [W] łaźni* MLL 147/2 2 9,4 300 x 240 x x 300 x MLL147/2 MLL 147/4 4 12,8 329 x 300 x x 300 x MLL147/4 MLL 147/6 6 19,6 505 x 240 x x 300 x MLL147/6 MLL 147/9 9 41,1 626 x 505 x x 625 x MLL147/9 * Należy zaznaczyć rodzaj wybranej przez użytkownika wersji A lub D. 147/6 ŁAŹNIE WODNE SERII MLL 547 przeznaczone do prowadzenia badań analityczno-medycznych, mikrobiologicznych, fizycznych, chemicznych z wytrząsaniem (model MLL 547/4 i 547/6) zakres temperatur: 10 C do 99,9 C dokładność stabilizacji: ±0,2 C technologia cyfrowa, pozwalająca na utrzymanie stabilności temperaturowej, programowanie czasu grzania, zapis najczęściej stosowanych metod wyświetlacz LCD sygnalizacja akustyczna: osiągnięcia zadanej temperatury, koniec zaprogramowanego czasu grzania (z blokadą grzania), niski poziom wody (z blokadą grzania) łaźnie są dostępne w wersji A (ruchoma pokrywa z otworami na fajerki ) i wersji D (bez pokrywy) Model Ilość miejsc Wymiary wanny Wymiary zew. Waga [kg] Moc [W] łaźni* wytrząsarki MLL 547/ x 240 x x 325 x MLL547/2 - MLL 547/ x 300 x x 325 x MLL547/4 179-WM4 MLL 547/ x 300 x x 325 x MLL547/6 179-WM6 MLL 547/ x 505 x x 530 x MLL547/9 - *Należy zaznaczyć rodzaj wybranej przez użytkownika wersji A lub D. 547/4 ŁAŹNIE PIASKOWO-OLEJOWE ŁAŹNIE PIASKOWO-OLEJOWE SERII LOP stosowane do wygrzewania prób w termostatyzowanej kąpieli olejowej lub w rozgrzanym piasku (temp. do 400 C) wanna i obudowa ze stali nierdzewnej, kwasoodpornej sterowanie mikroprocesorowe elektroniczny układ termostatyzujący PID podwójny wyświetlacz LED (temperatura zadana i aktualna) czujnik temperatur Pt 100 sygnalizacja przekroczenia temperatury zadanej minutnik ( min) Model LOP-1 LOP-2 Zakres pracy od 10 C powyżej temperatury otoczenia do 400 C Stabilność 0,5 Zakres regulacji 0,1 Pojemność [l] 1,8 3,8 Moc [W] Wymiary wanny 150 x 150 x x 220 x 80 Wymiary zew. 210 x 150 x x 220 x LOP1 909-LOP2 LOP2 14

15 ŁĄCZY NAS CHEMIA... ŁAŹNIE OLEJOWE SERII OE przeznaczone do pracy w wysokich temperaturach (do 200 C) podwójna ścianka łaźni oraz izolacja zapobiegająca nagrzewaniu obudowy elektroniczny układ termostatyzujący PID 4-cyfrowy wyświetlacz temperatury zadanej i aktualnej minutnik ( min) sygnalizacja dźwiękowa i wizualna zakończenia pracy sygnalizacja błędów i uszkodzenia czujnika temperatury niezależne zabezpieczenie temperaturowe alarm przekroczenia zadanej temperatury zasilanie impulsowe OE ŁAŹNIE JEDNOKOMOROWE Model O210E O215E O220E O410E O415E O420E O610E O615E O620E Zakres pracy od 5 C powyżej temperatury otoczenia do 200 C Stabilność temp. ±0,2 C Rozdzielczość 0,1 C Liczba stanowisk Wymiary wanny 140 x 270 x x 270 x x 270 x x 270 x x 270 x x 270 x x 270 x x 270 x x 270 x 200 Wymiary zew. 250 x 380 x x 380 x x 380 x x 380 x x 380 x x 380 x x 380 x x 380 x x 380 x 360 Pojemność [l] 3, , O210E 909-O215E 909-O220E 909-O410E 909-O415E 909-O420E 909-O610E 909-O615E 909-O620E ŁAŹNIA PIASKOWO-OLEJOWA ŁPO400M stosowana do ogrzewania próbek w otoczeniu piasku lub oleju właściwości fizyczne piasku umożliwiają stosowanie naczyń z dnem kulistym bez konieczności stosowania statywów obudowa oraz wanna ze stali nierdzewnej INOX temperatura pracy od +5 C powyżej temperatury otoczenia do 400 C zakres regulacji temperatury od 20 C do 400 C elektroniczny regulator temperatury z wyświetlaczem LED średnica wanny od 145 do 200 mm (kształt ściętego stożka) wysokość wanny 100 mm CE wyrób zgodny z Dyrektywą 2006/95/EC oraz Dyrektywą 2004/108/EC ŁPO400M Moc Wymiary Głębokość czaszy Średnica czaszy Pojemność Waga Model Rozdzielczość Regulacja [W] [l] [kg] ŁPO400M ºC 20 C-400 C 400 x 260 x , ŁPO400M ŁAŹNIE BUTYROMETRYCZNE ŁAŹNIA WODNA WB 436 A wyświetlacz analogowy regulacja temperatury pokrętłem odczyt temperatury za pomocą zewnętrznego termometru zabezpieczenie przed przegrzaniem ŁAŹNIA WODNA WB 436 D wyświetlacz cyfrowy cyfrowa regulacja temperatury czujnik temperatury Pt 100 timer z sygnałem akustycznym (1-99 min) zabezpieczenie przed przegrzaniem wyposażenie dodatkowe: statyw ze stali nierdzewnej (36 butyrometrów), mosiężne tubusy na butyrometry, otwarte (36 szt.), mosiężne tubusy na butyrometry, zamknięte (36 szt.) Model WB 436 A WB 436 D Pojemność [l] 16 Grzałka zabudowana Komora łaźni stal nierdzewna Moc [W] 1000 Waga [kg] 10 Wymiary 396 x 331 x D 15

16 ŁAŹNIE WODNE SERII B przeznaczone do termostatyzowania prób w kąpieli wodnej przy użyciu butyrometrów, w przystosowanym do tego celu statywie mikroprocesorowy regulator temperatury wyświetlacz LED dokładność 0,6 rozdzielczość 0,1 grzałka nierdzewna obudowa z estetycznej, nierdzewnej blachy dekoracyjnej pływakowa sygnalizacja zbyt niskiego poziomu wody sygnalizacja uszkodzenia czujnika temperatury Model B28 B56 B84 Zakres pracy od 5 C powyżej temp. otoczenia do 100 C Wymiary wanny 150 x 275 x x 275 x x 275 x 220 Wymiary zew. 230 x 325 x x 325 x x 325 x 305 Moc [W] Pojemność [l] Liczba otworów 1 kosz 28 otworów 2 kosze 28 otworów 3 kosze 28 otworów 909-B B B84 B28 ŁAŹNIA WODNA B50 przeznaczona do termostatyzowania prób w kąpieli wodnej przy użyciu butyrometrów, w przystosowanym do tego celu statywie mikroprocesorowy regulator temperatury wyświetlacz LED dokładność 0,2 rozdzielczość 0,1 timer ( min) wanna nierdzewna, tłoczona grzałka nierdzewna obudowa z estetycznej, nierdzewnej blachy dekoracyjnej pływakowa sygnalizacja zbyt niskiego poziomu wody alarm przekroczenia temperatury o 0,5 sygnalizacja uszkodzenia czujnika temperatury Model B50 Zakres pracy od 5 C powyżej temp. otoczenia do 100 C Wymiary wanny 330 x 300 x 200 Wymiary zew. 520 x 328 x 270 Moc [W] 1200 Pojemność [l] 19 Liczba otworów B50 B50 ŁAŹNIE WISKOZYMETRYCZNE ŁAŹNIE WISKOZYMETRYCZNE POLYSCIENCE proste, przeźroczyste łaźnie z głowicą termostatująco-cyrkulacyjną i pokrywą umożliwiającą mocowanie do 6 wiskozymetrów kapilarnych pozwalają na przeprowadzenie pomiarów zgodnie z normą ASTM-445 (lub jej odpowiednikami) w zakresie do 150 C wyposażona w mikroprocesorowy sterownik temperatury typu PID duży wyświetlacz numeryczny temperatury aktualnej i zadanej pokrętło wyboru umożliwiające szybką zmianę ustawień 3 przyciski szybkiego wyboru zaprogramowanych uprzednio temperatur pracy ustawiany limit temperatury maksymalnej funkcja automatycznego diagnozowania uszkodzeń funkcja blokowania dostępu do ustawień kontrolera niezależne zabezpieczenie temperaturowe termostat zabezpieczający aparat przed uszkodzeniem wskutek przegrzania spowodowanego awarią układu kontroli temp. lub zbyt niskim poziomem medium zintegrowana pompa cyrkulacyjna z regulowaną prędkością wskaźnik zasilania elementu grzejnego 6 otworów o średnicy 5 cm do mocowania wiskozymetrów kapilarnych 2 otwory o średnicy 1,84 cm i 2 otwory o średnicy 1,33 cm do mocowania termometru i/lub innego wyposażenia 17 l 16

17 ŁĄCZY NAS CHEMIA... Model 17 l 27 l Zakres temperatury od temp. otoczenia +5 C do 150 C Stabilność ±0,05 C Wydajność pompy cyrkulacyjnej 6 lub 13 l/min Moc [W] 1600 D zbiornika [cm] 30,48 H zbiornika [cm] 30,48 45, K17A12E 097-7K27A12E SUSZARKI LABORATORYJNE SUSZARKI SERII SL Zarówno suszarki, jak i cieplarki Pol-Eko dostępne są w trzech wersjach: ECO, STD, TOP+. ECO ekonomiczna, stanowi kombinację podstawowych parametrów i niezbędnego wyposażenia. Ta wersja przeznaczona jest jest do mniej wymagających aplikacji, charakteryzuje ją m.in. jednosegmentowy profil czasowo-temperaturowy. STD standardowa, posiada rozszerzone możliwości programowania oraz bogate wyposażenie. TOP+ profesjonalna, wyposażona w dotykowy, kolorowy panel LCD, port USB czy wejście ethernetowe, liczne właściwości oprogramowania znajdą Państwo w tabeli poniżej: GŁÓWNE CECHY ECO STD TOP+ Wersja jednokomorowa Wnętrze komory stal nierdzewna Obudowa Drzwi Regulacja obrotów wentylatora stal nierdzewna malowana proszkowa stal nierdzewna INOX opcja opcja opcja pełne z szybą obserwacyjną opcja opcja opcja % (modele 53, 115, 240) %(modele 400, 750, 1000) Ustawienie kominka manualne wentylacyjnego automatyczne LED Zewnętrzny wyświetlacz LCD kolorowy LCD Mikroprocesorowy sterownik czasu i temperatury jednosegmentowy Profil czasowo-temperaturowy sześciosegmentowy dziewięciosegmentowy Możliwość cyklicznego powtarzania nastawionego programu Możliwość zapamiętywania dowolnych programów użytkownika trzech dwudziestu Nastawienie opóźnienia startu 1min...99,59 h urządzenia Ustawienie czasu osiągania 1 min...99,59 h zadanej temperatury Regulacja czasu utrzymania 1 min...99,59 h każdej z zadanych temp. 1 min h Możliwość podglądu zadanych i bieżących parametrów Rejestracja średniej, min. i max. wartości temperatury Sygnalizacja dzwiękowa przekroczenia temperatury Sygnalizacja uszkodzenia czujnika Kontrola zaniku napięcia Pamięć wyników pomiarowych Funkcja SELFCHECK Funkcja administratora Kontrola dostępu przez logowanie Zabezpieczenie hasłem Interfejs RS 232 RS 485 SL 53 SL

18 Suszarki laboratoryjne to urządzenia służące do suszenia w warunkach wysokotemperaturowych przeznaczone do mniej lub bardziej wymagających aplikacji laboratoryjnych. Wykonane ze stali nierdzewnej z wymuszonym (SLW) lub naturalnym (SLN) obiegiem powietrza, wyposażone w mikroprocesorowy sterownik czasu i temperatury. Nad bezpieczeństwem pracy czuwają zainstalowane moduły automatycznego wyłączenia wentylatora po zakończonej pracy oraz sygnalizacja uszkodzenia czujnika temperatury. SL 15 SL 32 SL 53 SL 115 SL 240 SL 400 SL 750 SL 1000 Obieg powietrza naturalny (SLN) naturalny (SLN) / wymuszony (SLW) wymuszony (SLW) Pojemność komory [l] Drzwi pełne pełne/z oknem wizyjnym Zakres temperatury pracy [ C] 5 C powyżej temperatury otoczenia C (+250 C w wersji ECO) Sterownik mikroprocesorowy z zewnętrznym wyświetlaczem Materiał komory stal nierdzewna Materiał obudowy blacha malowana proszkowo/stal nierdzewna Wymiary zewnętrzne S x W x G 440 x 520 x x 600 x x 700 x x 845 x x 1140 x x 1380 x x 1620 x x 2030 x 810 Wymiary komory S x W x G 320 x 240 x x 320 x x 395 x x 540 x x 800 x x 1040 x x 1200 x x 1610 x 600 Max. obciążenie półki [kg] - 10 PW* Moc znamionowa [W] Waga [kg] Reagulacja temperatury [ C] Co 0,1 (1,0 w wersji ECO) Stabilność temp. w 105 C [ C] SLN +/- 0,7 +/- 0,4 +/- 0,3 +/- 0,5 +/- 0, SLW - - +/- 0,3 +/- 0,5 +/- 0,5 +/- 0,5 +/- 0,5 +/- 0,5 Zasilanie 50 Hz [V] /N Ilość półek standard/max 1/2 1/3 2/5 2/7 3/10 3/14 5/16 6/22 Numer SLN 090-SLN SLN SLN SLN SLN kata logowy ** SLW SLW SLW SLW SLW SLW SLW1000 *Półka wzmocniona. **Po numerze katalogowym należy podać wersję wyposażenia ECO, STD, TOP. Opcje i akcesoria Opcje i akcesoria ST CHL ZL KK CL IL SL SR STD TOP+ ECO STD TOP+ STD TOP+ ECO STD TOP+ STD Numer zam. Wewn. drzwi szklane (1) */C Zewn. drzwi szklane */A Zewn. drzwi z oknem wizyjnym (2, 8) */A Wewnętrzne gniazdo sieciowe (1) GNZ Oświetlenie wewn. (1) OWW Zamknięcie na klucz ZKL Półka druciana */P Półka perforowana (3) */PP Półka pełna (4) */PL Półka wzmocniona (5) */PW Rozszerzenie temp. do +50 C ST/50 Rozszerzenie temp. do +60 C ST/60 Wersja wzmocniona */W Wersja niskotemperaturowa (3) */T Fotoperiod FOT */FOTX Fitotron FIT */FIT Funkcja automatycznego odszraniania (6) PLUS Zabezpieczenie temp. zg. z DIN ,0 3,3 3,2 3, ,1-3, ,1-3,1 */** Kuwety ze stali nierdzewnej KUW Szuflady ze stali nierdzewnej (3) */SW Otwór do wprowadzania zewn. czujnika (1) OCZ Pomiar wilgotności (9) PHR Sygnalizacja otwartych drzwi (1) SOD Licznik otwartych drzwi (1) LOD Dodatkowy czujnik temp. Pt 100 */Pt100 Filtr świeżego powietrza */HEPA Interfejs RS 422 */RS

19 ŁĄCZY NAS CHEMIA... KK CL IL SL SR Opcje i akcesoria ST CHL ZL Numer zam. STD TOP+ ECO STD TOP+ STD TOP+ ECO STD TOP+ STD Interfejs RS 485 */RS485 Kółka jezdne QLK/* Stolik z kółkami jezdnymi (7) */S Kabel dla RS 2321 RSK Kabel dla RS 4221 RSK/422 Kabel dla RS 4851 RSK/485 Oprogramowanie EasyLab-T PLUS EasyLab-T Drukarka igłowa TM-U210D Drukarka termiczna KAFKA Wzorcowanie w 9 punktach BRT/9 Wzorcowanie w 5 punktach na półce BRT/5 Kwalifikacja IQ, OQ, PQ IQ/OQ/PQ Zdalne powiadamianie przez SMS SMS INFO Zbiornik na wodę dejonizowaną KK/Z Pamięć wyników pomiarowych PWP * typ (np. ST1) ** rodzaj zabezpieczenia temp. 1 w przypadku urządzeń dwukomorowych opcja dostępna dla każdej komory oddzielnie 2 tylko dla typów ZL 125, 200, 300, w przypadku urządzeń ST i CHL wyłącznie dla typów 500, 700, 1200, 350/350 oraz ZL 125, 200, tylko dla typów ZL 75, 145, dotyczy urządzeń typu 240, 400, 750, tylko dla typów 500, 700 oraz nie dotyczy urządzeń typu 400, 500, 700, 750, 1200, 1000 i 350/350 8 w przypadku urządzeń SL, temp. max. obniżona jest do 250 C 9 max. temp. obniżona do 70 C SUSZARKI SERII ECOCELL Seria z naturalnym obiegiem powietrza. Typoszereg oszczędnych suszarek o szerokim zakresie temperatur oraz dokładnym i niezawodnym przebiegu poszczególnych procesów suszenia i ogrzewania materiałów. Dostępne w dwóch wersjach wyposażenia: Wersja STANDARD sterownik mikroprocesorowy 3 nastawialne programy interfejs RS 232 dla podłączenia drukarki lub komputera możliwość opóźnionego włączenia i wyłączenia alarm dźwiękowy i wizualny zakres czasu 99 godzin 59 minut ręcznie sterowanie klapy zasysania i wydmuchu powietrza Wersja COMFORT posiada dodatkowo sterownik wieloprocesorowy 6 nastawialnych programów system Chip kart umożliwiających nieograniczone wyposażenie programowe zakres czasu 0 16 lat, nastawialny po minucie nastawialny stopień pochylenia krzywej wzrostu lub spadku temperatury RAMPY programowanie czasowych odcinków programu SEGMENTY cykliczna powtarzalność programów cyfrowe nastawianie obrotów wentylatora % Typ ECOCELL 22 ECOCELL 55 ECOCELL 111 ECOCELL 222 ECOCELL 404 ECOCELL 707 Obieg powietrza naturalny Objętość [l] Wymiary wewnętrzne 400 x x x x x x 320 x 295 S x G x W x 350 x 530 x 760 x 1410 x 1410 Wymiary zewnętrzne S x G x W 406 x 580* x x 640 x x 640 x x 790 x x 790 x x 790 x 1910 Max. obciążenie półki [kg] Ilość półek (standard/max.) 2/4 2/7 2/10 2/19 Waga netto/brutto [kg] 31/36 55/61 75/84 100/ / /240 Tempeatura robocza [ C] od 5 powyżej temp. otoczenia do 250 (opcja do 300 ) Max. pobór mocy [kw] 0,92 1,2 1,8 1,8 3,6 4,5 3,9; 7,8; 7,8; 3,9; 7,8; 7,8; Pobór prądu [A] 4,0 5,2; 10,4 7,8; 15,7 7,8; 15,7 10,5; 13,5; 10,5; 10,5; 13,5; 10,5; 21; 27; 21 21; 27; 21 Napięcie zasilania [V] Numer katalogowy** 575-ECO- CELL ECO- CELL ECO- CELL-111 *Dotyczy wersji Standard, głębokość wersji Comfort to 560 mm. **W zależności od wybranej wersji urządzenia należy dodać do numeru katalogowego STANDARD lub COMFORT. 575-ECO- CELL ECO- CELL ECO- CELL-707 ECOCELL 111 ECOCELL

20 Wyposażenie opcjonalne: STANDARD drzwi z oknem i oświetleniem wewnętrznym (poza pojemnością 22 l) przelotki 25, 50, 100 mm (100 mm nie ma przy pojemności 22 l) zamykane drzwi (zamek, kluczyk) (poza pojemnością 22 l) drzwi umocowane z lewej strony niezależny czujnik PT 100 software komunikacyjny WarmComm HEPA filtr (wbudowanie filtru powietrza) wykonanie nierdzewne obudowy urządzenia SUSZARKI SERII DUROCELL COMFORT drzwi z oknem i oświetleniem wewnętrznym (poza pojemnością 22 l) przelotki 25, 50, 100 mm (100 mm nie ma przy pojemności 22 l) zamykane drzwi (zamek, kluczyk) (poza pojemnością 22 l) software komunikacyjny WarmComm niezależny czujnik PT 100 wykonanie nierdzewne obudowy urządzenia Specjalny typoszereg Durocell z wysoko odporną warstwą Epolonu, chroniącą nierdzewne wnętrze przed działaniem substancji agresywnych, takich jak kwasy i ługi. Umożliwia utrzymywanie optymalnej temperatury materiałów. Idealny dla hydrolizy kwaśnej i alkalicznej, ekstrakcji przy użyciu substancji niepalnych oraz rozkładu substancji w fazie stałej. Seria dostępna w wersji Standard lub Comfort (szczegółowy opis strona!) Typ DUROCELL 22 DUROCELL 55 DUROCELL 111 DUROCELL 222 Obieg powietrza naturalny Objętość [l] Wymiary wewnętrzne S x G x W 240 x 320 x x 390 x x 390 x x 540 x 760 Wymiary zewnętrzne S x G x W 406 x 580* x x 640 x x 640 x x 790 x 1090 Waga netto/brutto [kg] 31/36 55/61 75/84 100/116 Temperatura robocza [ C] Od 5 powyżej temp. otoczenia do 125 Max. obciążenie sita [kg] Ilość sit (standard/max.) 2/4 2/7 2/10 Numer katalogowy** 575-DUROCELL DUROCELL DUROCELL DUROCELL-222 *Dotyczy wersji Standard, głębokość wersji Comfort to 560 mm. ** W zależnośc od wybranej wersji urządzenia należy dodać do numeru katalogowego STANDARD lub COMFORT. Wyposażenie opcjonalne patrz seria Ecocell DUROCELL 55 SUSZARKI SERII VENTICELL Dzięki opatentowanemu systemowi wymuszonego obiegu powietrza typoszereg VENTICELL zapewnia równomierne rozłożenie temperatury we wszystkich procesach suszenia i ogrzewania. Większa szybkość i dokładność procesów utrzymywania równomiernej temperatury zapewnia wydajność eksploatacji. Suszarki tego typoszeregu są zalecane szczególnie dla materiałów o wysokiej wilgotności. Seria dostępna w wersji Standard lub Comfort (szczegółowy opis strona!). VENTICELL 222 Typ VENTICELL 22 VENTICELL 55 VENTICELL 111 VENTICELL 222 VENTICELL 404 VENTICELL 707 Obieg powietrza wymuszony Objętość [l] Wymiary wewnętrzne S x G x W 240 x 320 x x 390 x x 390 x x 540 x x 540 x x 520 x 1410 Wymiary zewnętrzne S x G x W 406 x 580* x x 640 x x 640 x x 790 x x 790 x x 790 x 1910 Max. obciążenie półki [kg] Ilość półek (standard/max.) 2/4 2/7 2/10 2/19 Waga netto/brutto [kg] 31/36 55/66 75/87 100/ / /240 Temperatura robocza [ C] Od 5 powyżej temp. otoczenia do 250 (opcja do 300 ) Max. pobór mocy [kw] 0,96 1,3 1,9 1,9 3,7 4,9 Pobór prądu [A] 4,0 5,2; 10,4 7,8; 15,7 7,8; 15,7 3,9; 7,8; 7,8; 10,5; 3,9; 7,8; 7,8; 10,5; 13,5; 10,5; 21; 27; 21 13,5; 10,5; 21; 27; 21 Napięcie zasilania [V] Numer katalogowy** 575-VENTICELL VENTICELL VENTICELL VENTICELL VENTICELL VENTICELL-707 *Dotyczy wersji Standard, głębokość wersji Comfort to 560 mm. **W zależności od wybranej wersji urządzenia należy dodać do numeru katalogowego STANDARD lub COMFORT. Wyposażenie opcjonalne: STANDARD drzwi z oknem i oświetleniem wewnętrznym (poza pojemnością 22 l) przelotki 25, 50, 100 mm (100 mm nie ma przy pojemności 22 l) zamykane drzwi (zamek, kluczyk) (poza pojemnością 22 l) drzwi umocowane z lewej strony niezależny czujnik PT 100 software komunikacyjny WarmComm HEPA filtr (wbudowanie filtru powietrza) wykonanie dwudrzwiowe przelotowe (tylko przy pojemności 222, 404 i 707 litrów) wykonanie nierdzewne obudowy urządzenia COMFORT drzwi z oknem i oświetleniem wewnętrznym (poza pojemnością 22 l) przelotki 25, 50, 100 mm (100 mm nie ma przy pojemności 22 l) zamykane drzwi (zamek, kluczyk) (poza pojemnością 22 l) drzwi umocowane z lewej strony software komunikacyjny WarmComm HEPA filtr (wbudowanie filtru powietrza) niezależny czujnik PT 100 wykonanie dwudrzwiowe przelotowe (tylko przy pojemności 222, 404 i 707 litrów) wykonanie nierdzewne obudowy urządzenia 20

21 ŁĄCZY NAS CHEMIA... SUSZARKI SERII U firmy MEMMERT Firma Memmert oferuje 3 klasy regulatorów: Klasa BASIC podstawowa Zakres temperatury w wersji z naturalnym obiegiem powietrza: od +5 C powyżej temperatury otoczenia do +220 C. Z kolei zakres temperatury w wersji z wymuszonym obiegiem powietrza wynosi: od +10 C powyżej temperatury otoczenia do +220 C. Klasa BASIC posiada elektroniczny układ sterowania bazujący na mikroprocesorowym sterowniku PID z systemem automatycznego diagnozowania i korekty temperatury. Elementy grzejne aparatu rozłożone są równomiernie na obwodzie wewnętrznym komory, co zapewnia dokładny rozkład temperatury we wnętrzu aparatu. Posiada wbudowany timer umożliwiający automatyczne wyłączenie w zakresie czasowym od 1 do 99 h 59 min. Urządzenie posiada podwójny system zabezpieczający przed przegrzaniem tj. w przypadku uszkodzenia czujnika temperatury lub sterownika elementy grzejne zostaną odłączone po przekroczeniu 3 C powyżej temperatury zadanej, oraz ogranicznik TB wyłączający awaryjnie elementy grzejne w przypadku przekroczenia maksymalnej temperatury urządzenia. Klasa EXCELLENT doskonała Zakres temperatury w wersji z naturalnym obiegiem powietrza: od +5 C powyżej temperatury otoczenia do +250 C, a w wersji z wymuszonym obiegiem powietrza: od +10 C powyżej temperatury otoczenia do +250 C. Klasa EXCELLENT posiada wszystkie funkcje klasy BASIC, lecz sterowanie urządzeniem odbywa się za pośrednictwem sterownika najnowszej generacji bazującej na technologii Fuzzy-logic. Ponadto programowanie czasowe jest rozszerzone o zegar czasu rzeczywistego umożliwiający programowanie czasu pracy urządzenia w trybie siedmiodniowym dla każdego dnia tygodnia z osobna lub dla dni roboczych i weekendów. Nowością w tej klasie jest wizualizacja procesu inkubacji polegająca na czytelnym wskazaniu każdego z segmentów procesu tj. opóźnienia załączenia, przyrostu temperatury, utrzymania temperatury oraz stygnięcia. Urządzenie wyposażone jest standardowo w wyjście do komputera RS 232 oraz oprogramowanie Celsius umożliwiające sterowanie urządzeniem z poziomu komputera, jak również rejestrację i archiwizację danych zgodnie z GLP (tj. parametry urządzenia, czas rzeczywisty, ID próbki, operator itp.). System Setpoint Wait proces sterylizacji rozpoczyna się dopiero w momencie osiągnięcia zadanej temperatury. BASIC EXCELLENT Klasa PERFECT perfekcyjna Zakres temperatury w wersji z naturalnym obiegiem powietrza: od +5 C powyżej temperatury otoczenia do +250 C, w przypadku wersji z wymuszonym obiegiem powietrza: od +10 C powyżej temperatury otoczenia do +250 C. Klasa PERFECT posiada wszystkie zalety klasy EXCELLENT, lecz programowanie profili temperaturowych umożliwia ustawienie do 40 ramp temperaturowych. Funkcje menu wyświetlane są na dodatkowym alfa-numerycznym wyświetlaczu z wyświetlaniem komunikatów w 5 językach. Urządzenie wyposażone jest w port kart chip MEMory card XL stanowiące zewnętrzną pamięć urządzenia, umożliwiającą wprowadzenie programu bez konieczności każdorazowego programowania. W dostawie jedna karta gratis. Posiada potrójne zabezpieczenia monitorowania temperatury, w tym funkcje manualnego ustalenie progów temperatury minimalnej i maksymalnej, których przekroczenie uruchomi system alarmowy zarówno wizualny, jak i dźwiękowy. W standardzie bezpośrednie wyjście na drukarkę typu Centronics. System Setpoint Wait proces sterylizacji rozpoczyna się dopiero w momencie osiągnięcia zadanej temperatury. PERFECT Klasa regulatora BASIC EXELLENT PERFECT Czujnik temp. PT100 pojedynczy podwójny podwójny Sygnalizacja uszkodzenia czujnika PT100 z systemem podtrzymania pracy Rozdzielczość wyświetlacza temp. ( C) * w zakresie 0,1...99,9 C 0,5 0,5 0,1 Stabilność temp. w czasie w 150 C 0,5 0,25 0,25 Jednorodność temp. w 150 C 2,7 2,2 2,2 Cyfrowy monitoring przekroczenia temp. Cyfrowy monitoring spadku temp. Wyłączenie grzania w przypadku uszkodzenia grzałki Mechaniczny termostat zabezpieczający przed przekroczeniem zadanej temp. Alarm przekroczenia temp. Programowanie czasu pracy od 1 min do 99h 59 min Programowanie czasu pracy wg czasu rzeczywistego, z możliwością programowania tygodniowego dla każdego dnia tygodnia lub dla dni roboczych i weekendów Programowalne 4 rampy czasowo-temperaturowe na segment Programowalne 40 ramp czasowo-temperaturowych Alarm akustyczny zakończenia programu Mechaniczna regulacja dopływu świeżego wstępnie nagrzanego powietrza Automatyczna regulacja dopływu świeżego wstępnie nagrzanego powietrza Regulacja obrotów wentylatora co 10% Wewnętrzna pamięć 1024 kb nastawionych parametrów, aktualnych wartości, błędów, zapis z czasem i datą System MEMory card XL z pamięcią karty 32 kb Interfejs RS232 z oprogramowaniem CELSIUS do programowania i dokumentacji Interfejs do drukarki Programowanie maksymalnej mocy grzania Trzypunktowa kalibracja za pomocą regulatora Wybór funkcji zabezpieczenia temp. TWW/TWB Fabryczny certyfikat kalibracji w temp. 160 C 21

22 Firma Memmert proponuje zatem 5 różnych klas sterylizatorów, które w zależności od regulatorów dzielimy na Basic, Excellent oraz Perfect, natomiast w zależności od obiegu powietrza na modele z naturalnym (SN) oraz wymuszonym (SF) obiegiem powietrza. Suszarki Memmert charakteryzuje: zarówno obudowa, jak i wnętrze wykonane ze szlachetnej stali nierdzewnej, szklany kolorowy wyświetlacz zapewniający widoczność parametrów nawet z odległości kilku metrów, 9 rozmiarów, 3 klasy regulatorów, naturalny lub wymuszony obieg powietrza, w regulatorach Excellent i Perfect system Setpoint Wait proces sterylizacji rozpoczyna się dopiero w momencie osiągnięcia zadanej temperatury, specjalnej konstrukcji uchwyt umożliwiający zamknięcie drzwiczek bez konieczności chwytania za klamkę, energooszczędność, wielofunkcyjność, bardzo dobry rozkład temperatury nawet przy naturalnym obiegu powietrza, dzięki równomiernemu rozłożeniu elementów grzejnych we wszystkich 4 ściankach komory, możliwość pracy ciągłej 24 h/dobę, komory Memmert wyposażone są standardowo w port RS232 (Basic, Excellent) lub USB (Perfect), komory klasy Excellent i Perfect standartowo wyposażone są w pamięć wewnętrzną i oprogramowanie CELSIUS 10 pozwalające na sterowanie urządzeniem z poziomu komputera, jak również dokumentowanie i monitorowanie nastawionych i otrzymanych parametrów, możliwość nastawiania sekwencji temperaturowo-czasowych (Excellent do 4 segmentów, Perfect do 40 segmentów), perforowane półki ze stali nierdzewnej, drzwi pełne. UNB 200 Model Obieg powietrza naturalny 2 wersje: N naturalny lub F wymuszony wymuszony 2 wersje: N naturalny lub F wymuszony Dostępny regulator B B, E, P E B, E, P Zakres Basic Od 5 C powyżej temperatury otoczenia do +220 C* - Od 5 C powyżej temperatury otoczenia do +220 C* temperatury zależnie od Excellent - regulatora Perfect - Od 5 C powyżej temperatury otoczenia do +250 C (opcja do 300 ) Pojemność komory [l] Wymiary zewnętrzne S x W x G [cm] 47 x 52 x x 60 x x 60 x x 68 x x 76 x x 92 x x 92 x x 108 x x 162 x 75 Wymiary wewnętrzne S x W x G [cm] 32 x 24 x 17,5 40 x 32 x x 32 x x 40 x x 48 x x 64 x x 64 x x 80 x x 120 x 60 Max. ilość półek Ilość skrzydeł drzwi Moc [W] Zasilanie [V/Hz] 230/ /50-60 Waga [kg] Numer Basic 740-UNB UNB UNB UNB UNB UNB800 katalogowy N naturalny Excellent UNE UNE UNE UNE UNE UNE UNE UNE800 obieg powietrza Perfect UNP UNP UNP UNP UNP UNP UNP UNP800 Numer Basic UFB UFB katalogowy F wymuszony Excellent UFE UFE UFE UFE UFE UFE800 obieg powietrza Perfect UFP U FP UFP UFP UFP800 * W wersji z wymuszonym obiegiem powietrza. Dolny zakres do +10 C. SUSZARKI SERII SNOL Suszarki firmy AB Umega przeznaczone są do obróbki termicznej różnych materiałów w temperaturze do 350 C. Wymuszona cyrkulacja powietrza zapewnia równomierny rozkład temperatury w całej komorze, a obróbka termiczna odbywa się szybko, zapewniając wysoką jakość procesu. Suszarki SNOL charakteryzuje: komora ze stali zwykłej lub nierdzewnej, naturalna lub wymuszona cyrkulacja powietrza, termoregulator mikroprocesowy (opis strona!), ekologiczne materiały termoizolacyjne wysokiej jakości, duża dokładność procesu, krótki czas nagrzewania oraz stygnięcia. SNOL 24/200 LSP

23 ŁĄCZY NAS CHEMIA... Do 300 C Model SNOL 24/200 SNOL 200/200 SNOL 20/300 SNOL 60/300 SNOL 120/300 SNOL 220/300 SNOL 420/300 Pojemność [l] Temperatura max [ C] Wymiary komory S x W x G 300 x 200 x x 460 x x 340 x x 420 x x 580 x x 620 x x 860 x 500 Wymiary zewnętrzne S x W x G 400 x 410 x x 775 x x 640 x x 720 x x 880 x x 915 x x 1200 x 930 Waga [kg] Moc [kw] ,2 4 6,2 Zasilanie [V] Przepływ powietrza Numer katalogowy* 773-SNOL24/200 LSP SNOL200/200 LSN SNOL20/300 LSN SNOL60/300 LSN11 *Przy zamówieniu należy do numeru katalogowego, po spacji, dodać końcówkę z numerem wybranego sterownika. (SZCZEGÓŁOWY OPIS STRONA!!!) 733-SNOL120/300 LSN SNOL220/300 LSN SNOL420/300 LSN11 Nazwa sterownika Omron E5CSV Omron E5CN Numer E5CSV E5CN Omron E5CK E5CK Eurotherm Eurotherm Omron E5CN Omron E5CS Do 350 C Model SNOL 58/350 SNOL 67/350 Pojemność [l] Temperatura max [ C] 350 Wymiary komory S x W x G 390 x 360 x x 390 x 445 Wymiary zewnętrzne S x W x G 685 x 615 x x 615 x 625 Waga [kg] 40 Moc [kw] 2 Zasilanie [V] 230 Liczba półek 3 Przepływ powietrza Numer katalogowy* Stal nierdzewna 773-SNOL58/350 LSN SNOL67/350 LSN01 Stal zwykła 773-SNOL58/350 LSP SNOL67/350 LSP01 *Przy zamówieniu należy do numeru katalogowego, po spacji, dodać końcówkę z numerem wybranego sterownika. Eurotherm 3216 Eurotherm 3208 Nazwa sterownika Omron E5CSV Omron E5CN Numer E5CSV E5CN Omron E5CK E5CK Eurotherm Eurotherm Wyposażenie opcjonalne: dodatkowe półki, wzmocnione półki, półki do nagrzewania sypkich materiałów, wzmocnione dno, timer cyfrowy, sygnał dźwiękowy, zabezpieczenie przed przegrzaniem, program do dokumentacji danych, możliwość podłączenia do komputera, kontrola urządzeń pomiarowych, stolik pod piec. SNOL 200/

24 SUSZARKI DO SZKŁA LABORATORYJNEGO SUSZARKI SERII QSL 1 Suszarka do szkła laboratoryjnego na zimne i ciepłe powietrze, wyposażona w 24 króćce o średnicy 16 mm, oraz po 16 króćcy o średnicach 14 mm i 12 mm. Urządzenie pozwala na szybkie suszenie dużej ilości (56) zlewek, probówek itp. o różnych pojemnościach i średnicach jednocześnie. Wentylator nawiewowy został wyposażony w prosty do demontażu i wymiany filtr powietrza zapobiegający zabrudzaniu się suszonego szkła. Na panelu sterowania znajdują się dwa przełączniki: wyłącznik główny zasilania i przełącznik służący do wyboru rodzaju suszenia ciepłym lub zimnym powietrzem, oraz elektroniczny timer wyłączający suszenie po upływie zadanego czasu. Zakres nastawy czasu pracy to 10 do 120 min (+/- 10%). Uruchamianie suszenia odbywa się poprzez przełączenie wyłącznika zasilania. QSL 1 QSL 1M Zasilanie [V] 230 Ilość króćcy / średnica kroćcy 24/16 16/14 16/12 56/9 Moc [W] 900 Wymiary SxGxW 325 x 370 x x 370 x 790 Temperatura suszenia [ºC] Numer katalogowy 337-QSL1 337-QSL1M QSL-1 SUSZARKI SERII QSL 2 Suszarka do szkła laboratoryjnego na zimne i ciepłe powietrze. Urządzenie pozwala na szybkie suszenie dużej ilości zlewek, probówek itp. o różnych pojemnościach i średnicach jednocześnie. Wyposażona jest w króćce o różnej średnicy w zależności od wybranego modelu). Króćce wykonane ze stali kwasoodpornej. Wentylator nawiewowy został wyposażony w prosty do demontażu i wymiany filtr powietrza zapobiegający zabrudzaniu się suszonego szkła. Na panelu sterowania znajduje się przycisk służący do uruchomienia cyklu suszenia i pokrętło timera do nastawiania czasu. Dłuższe przytrzymanie przycisku startu uruchamia pracę ciągłą urządzenia. Mikroprocesorowy układ sterowania zapewnia stabilną pracę układu grzewczego. Sygnalizator dźwiękowy informuje o zakończeniu cyklu suszenia oraz o wybraniu trybu pracy ciągłej (krótki sygnał dźwiękowy co 0,5 h) Możliwe jest fabryczne ustawienie temperatury suszenia w zakresie 30 do 90 ºC (std. 80 ºC) co jest szczególnie istotne przy suszeniu szkła miarowego. Nastawy czasu pracy to 10 do 120 min (+/- 10%). sterownik do serii QSL-2 QSL-2 QSL-2M Zasilanie [V] 230 Ilość króćcy / średnica kroćcy 24/16 16/14 16/12 56/9 Moc [W] 1000 Wymiary SxGxW 325 x 370 x 880 Temperatura suszenia [ºC] ustawiana fabrycznie Numer katalogowy 337-QSL2 337-QSL2M SUSZARKI PRÓŻNIOWE SUSZARKI PRÓŻNIOWE SERII VACUCELL Typoszereg VACUCELL umożliwia suszenie w próżni z możliwością usunięcia powietrza przy pomocy gazu obojętnego. Suszarki tego typu nadają się nie tylko do obróbki substancji wrażliwych na temperaturę i łatwo podlegających utlenianiu (proszki, granulaty etc.), ale także do części o skomplikowanych kształtach, z trudnodostępnymi otworami i gwintami. Są one idealne do suszenia próbek o stałej masie. Szczególne zastosowanie mogą one znaleźć przy obróbce mas plastycznych, w przemyśle farmaceutycznym, chemicznym, elektrotechnicznym itd. Suszarki BMT charakteryzuje: objętość wewnętrzna: 22, 55,111 litrów, zakres temperatur: od 5 C powyżej temperatury zewnętrznej do 200 C, okno w drzwiach, przelotka 40 mm z wyprowadzeniem do nadbudowy, podłączenie gazu obojętnego, zawór iglicowy zapewniający dokładne dawkowania, komora wewnętrzna odporna na działanie wysokich ciśnień, wielkopowierzchniowy zawór nadciśnieniowy Ventiflex, komora wewnętrzna: stal nierdzewna DIN VACUCELL 24

25 ŁĄCZY NAS CHEMIA... Dostępne w dwóch wersjach wyposażenia: Wersja STANDARD: sterownik mikroprocesorowy, 3 nastawialne programy, interfejs RS 232 dla podłączenia drukarki lub komputera, możliwość opóźnionego włączenia i wyłączenia, alarm dźwiękowy i wizualny, zakres czasu 99 godzin 59 minut, ręczne sterowanie klapy zasysania i wydmuchu powietrza. Wersja COMFORT posiada dodatkowo: sterownik wieloprocesorowy, 6 nastawialnych programów, system Chip kart umożliwiających nieograniczone wyposażenie programowe, zakres czasu 0-16 lat, nastawialny po minucie, nastawialny stopień pochylenia krzywej wzrostu lub spadku temperatury RAMPY, programowanie czasowych odcinków programu SEGMENTY, cykliczna powtarzalność programów, cyfrowe nastawianie obrotów wentylatora %. Typ VACUCELL 22 VACUCELL 55 VACUCELL 111 Objętość [l] Wymiary wewnętrzne S x G x W 340 x 260 x x 320 x x 410 x 480 Wymiary zewnętrzne S x G x W 560 x 490 x x 550 x x 640 x 880 Max. obciążenie półki [kg] Ilość półek (standard/max.) 2/5 2/8 2/9 Waga netto/brutto [kg] 65/76 98/110,5 130/144,5 Temperatura robocza [ C] Od 5 powyżej temp. otoczenia do 250 Podłączenie próżni Podłączenie próżni, DN 16 Mufka pomiarowa, DN 40 Zawór iglicowy, fi 8 Osiągalna próżnia [mbar] Max. pobór mocy [kw] 0,8 1,2 1,8 Pobór prądu [A] 3,5 5,2 7,8 Napięcie zasilania [V] 230 Numer katalogowy* 575-VACUCELL VACUCELL VACUCELL-111 *W zależności od wybranej wersji urządzenia należy dodać do numeru katalogowego STANDARD lub COMFORT. Wyposażenie opcjonalne: STANDARD niezależny czujnik PT 100 software komunikacyjny WarmComm wykonanie nierdzewne obudowy urządzenia podstawka szafowa Vacustation pompa próżniowa odporna na działanie czynników chemicznych z separatorem i kondesatorem emisji układ do sterowania próżnią zewn. elektroniczny pomiar ciśnienia i wyświetlanie wyników na wyświetlaczu COMFORT niezależny czujnik PT 100 podstawka szafowa Vacustation pompa próżniowa odporna na działanie czynników chemicznych z separatorem i kondesatorem emisji układ do sterowania próżnią wbudowany software komunikacyjny WarmComm bezpotencjałowy kontakt dla komunikatów alarmowych elektroniczny pomiar ciśnienia i wyświetlanie wyników na wyświetlaczu wykonanie nierdzewne obudowy urządzenia VACUCELL z modułem próżniowym VACUCELL 55 SUSZARKI PRÓŻNIOWE SERII VO firmy MEMMERT Próżnia jest doskonałym izolatorem i (brak jest przewodności cieplnej) Dlatego też bardzo istotny jest bezpośreni kontakt powierzchni grzewczej z badaną próbką. W suszarkach próżnowych Memmert zastosowano unikatowy system termopółek, w których wbudowane są grzałki (silikonowa mata grzejąca). Z zewnątrz półki wykonane są ze stali nierdzewnej. Takie rozwiązanie zapewnia doskonałe przekazanie ciepła do badanego materiału, szybki czas nagrzewania i wysoką precyzję. Każda półka ma swój czujnik Pt 100 w centralnym punkcie półki i wtyczkę, która umożliwia wyciągnięcie półki oraz zmianę jej położenia i zamontowanie na różnej wysokości w komorze. Suszarki Memmert charakteryzuje: możliwość równoczesnej obserwacji parametrów temperatury i ciśnienia, wszystkie przewody wykonane ze stali nierdzewnej , obudowa zewnętrzna ze stali nierdzewnej strukturalnej, tylna ściana z blachy ocynkowanej, szklany kolorowy wyświetlacz zapewniający widoczność parametrów nawet z odległości kilku metrów, energooszczędność, wielofunkcyjność, szybkie i precyzyjne grzanie dzięki zastosowaniu systemu termopółek, indywidualne nastawy temperatury każdej z półek, dwa cyfrowo kontrolowane przyłącza dla powietrza i gazu obcego, 3 rozmiary, wyłącznie regulator klasy Perfect. 25

26 Regulator klasy PERFECT posiada wszystkie zalety klasy EXCELLENT, lecz programowanie profili temperaturowych umożliwia ustawienie do 40 ramp temperaturowych. Funkcje menu wyświetlane są na dodatkowym alfa-numerycznym wyświetlaczu z wyświetlaniem komunikatów w 5 językach. Urządzenie wyposażone jest w port kart chip MEMory card XL stanowiące zewnętrzną pamięć urządzenia, umożliwiającą wprowadzenie programu bez konieczności każdorazowego programowania. W dostawie jedna karta gratis. Posiada potrójne zabezpieczenia monitorowania temperatury w tym funkcje manualnego ustalenie progów temperatury minimalnej i maksymalnej, których przekroczenie uruchomi system alarmowy zarówno wizualny, jak i dźwiękowy. W standardzie bezpośrednie wyjście na drukarkę typu Centronics. System Setpoint Wait proces sterylizacji rozpoczyna się dopiero w momencie osiągnięcia zadanej temperatury. (szczegółowy opis strona!!!) VO 200 VO 400 VO500 Pojemność [l] Wymiary wewn. S x W x G 385 x 305 x x 385 x x 545 x 400 Zakres temperatury [ C] od 20 do 200 Wymiary zewn. S x W x G 500 x 600 x x 680 x x 760 x 550 Pobór mocy [W] Zasilanie (50/60 Hz) [V] 230 Waga netto/brutto [kg] 58/64 82/90 120/134 Ilość półek standard/max. 1/3 2/4 2/4 Max. ładunek na półkę/suszarkę [kg] 20/40 20/60 Numer katalogowy 740-VO VO VO500 VO SUSZARKI PRÓŻNIOWE SERII VD ORAZ VDL Suszarki próżniowe BINDER charakteryzuje: zakres temperatury od 5 C powyżej temperatury otoczenia do 200 C (opcjonalnie do 250 C), wnętrze komory oraz elementy podłączeniowe do próżni wykonane z wysokoodpornej na korozję stali nierdzewnej (V4A), mikroprocesorowy regulator z wyświetlaczem cyfrowym LED i zintegrowanym zegarem, system wstępnego nagrzewania APT.Line, cyfrowy zegar umożliwiający nastawianie czasu włączania, wyłączania i odliczania czasu utrzymania stałej temperatury w zakresie od 0 do 99 godz. 59 min., precyzyjnie dozujący zawór wentylacyjny - z wyjątkiem VD 23, przyłącze gazu obojętnego z precyzyjnie dozującym zaworem, dwuwarstwowa, bezpieczna szyba ze szkła z mechanizmem zabezpieczającym przed skutkami nadciśnienia lub eksplozji, złącze komunikacyjne RS 232, manometr analogowy, port pomiarowy średnicy 16 mm w tylnej ścianie, zabezpieczenie temperaturowe (TWB) klasy 2 (DIN 12880). VD Ponadto w serii VDL: ognioodporna uszczelka, urządzenie sterujące ciśnieniem z kontrolą nadciśnienia oddzielone od suszarki, podłączone do sprężonego powietrza, monitoring ciśnienia i wyłącznik ciśnienia w momencie rozpoczęcia nagrzewania. VD/VDL 23 VD/VDL 53 VD/VDL 115 Pojemność [l] Zakres temp. C Od 5 C powyżej temp otoczenia C (opcja do 250 C) Wymiary wewn. S x W x G 285 x 285 x x 400 x x 506 x 450 Wymiary zewn. S x W x G 515 x 655 x x 775 x x 900 x 670 Waga [kg] Ilość półek standard/max. 2/4 2/5 2/7 Max. ładunek na półkę/suszarkę [kg] 20/35 20/45 20/65 Przy 100 C Jednorodność temp. Przy 200 C [+/- C] Przy 250 C Próżnia całkowita [mbar] 1 x 10-2 Moc znamionowa [W] Zasilanie 50Hz [V] 230 Numer katalogowy VD VD kwasoodporna VDL VDL 26

27 ŁĄCZY NAS CHEMIA... Wyposażenie opcjonalne: VD wersja z komorą ze stali nierdzewnej półki z aluminium lub stali nierdzewnej uszczelnianie drzwi z Vitronu (z wyjątkiem wersji do 250 C), cyfrowy wyświetlacz ciśnienia czujnik Pt 100 do pomiaru temp. próbki z wyświetlaczem diodowym i wyjściem prądowym 4-20 ma certyfikat kalibracji moduł próżniowy (patrz niżej) VDL wersja EX do pracy w środowisku zagrożonym wybuchem, strefa II półki z aluminium lub stali nierdzewnej podwyższony zakres temp. do 250 C uszczelnianie drzwi z Vitronu (z wyjątkiem wersji do 250 C) cyfrowy wyświetlacz ciśnienia z czujnikiem w wersji EX (zakres pomiarowy od 1 mbar do ciśnienia atmosferycznego, dokładność wartości wyświetlanej 1 mbar) czujnik Pt 100 do pomiaru temp. próbki z wyświetlaczem diodowym i wyjściem prądowym 4-20 ma certyfikat kalibracji moduł próżniowy (patrz niżej) KOMPLEKSOWE ROZWIĄZANIE SUSZARKA Z MODUŁEM PRÓŻNIOWYM Każda suszarka VD czy VDL może być dostarczona ze specjalnym modułem próżniowym, w formie szafki, do której wstawia się pompę próżniową. Redukuje to poziom hałasu o 50%. Dostępne są 3 rodzaje pomp próżniowych do suszarki VD (VP1, VP2, VP3) oraz 2 rodzaje suszarki VDL (VP4, VP5), różniące się parametrami. Pompy do suszarek VDL posiadają certyfikat ATEX. VP1 VP2 VP3 VP4 wersja EX VP5 wersja EX Wydajność [m 3 /h] 1,7 3,0 3,8 1,9 3,7 Ciśnienie końcowe [mbar] Zasilanie [V] 230 Opcja odpowiednia do modelu suszarki VD 23/53/115 VD 23/53/115 VD 23/53/115 VDL 23/53/115 VDL 115 Dopuszczenie ATEX Dla VDL23 i VDL115 Dla VDL 115 przy obniżonym ciśnieniu końcowym VD z modułem próżniowym CIEPLARKI LABORATORYJNE CIEPLARKI SERII Q-CELL Cieplarki Q-Cell są nowoczesnymi urządzeniami laboratoryjnymi służącymi do inkubacji prób w temperaturze ściśle określonej przez użytkownika. Połączenie w jeden system układu chłodzenia oraz grzania pozwala na rozszerzenie zakresu możliwej do ustawienia temperatury. Cieplarki posiadają wiele opcji, dostosowując swoją funkcjonalność do najbardziej różnorodnych potrzeb użytkowników. Nad bezpieczeństwem pracy urządzenia czuwają alarmy oraz systemy zabezpieczeń przystosowane do bardzo wysokich wymagań laboratoriów oraz norm europejskich. Obsługę urządzenia ułatwia wysokiej klasy wyświetlacz graficzny oraz mikroprocesorowy sterownik temperatury z rozdzielczością nastawiania oraz wyświetlania temperatury 0,1 C. Dodatkowo wbudowany jest timer z funkcjami sygnalizacji lub wyłączenia urządzenia z zakresem od 0-31 dni. Wymuszony obieg powietrza oraz nowoczesny układ wentylacji zwiększają dokładność rozkładu temperatury. Standardowa temperatura robocza urządzeń to +3 C do +40 C lub +60 C, w zależności od wersji urządzenia. Dodatkowo na życzenie klienta cieplarka może mieć rozszerzony zakres temperatury w obszarze od +3 C do +80 C. Zabezpieczenia Alarmy informujące o zaniku napięcia, otwarcia drzwi komory, uszkodzeniu czujnika temperatury, odchyłki od temperatury zadanej. Dodatkowo zainstalowany jest termostat zabezpieczający przed przekroczeniem maksymalnej dopuszczalnej temperatury. Cieplarki Poll-lab dostępne są w trzech wersjach: Basic, Basic +, Inox. Q-CELL 240 BASIC wykonane z tworzywa sztucznego lub aluminium, wymuszony obieg powietrza w komorze, drzwi pełne, interfejs RS 232, fabryczny protokół sprawdzenia rozkładu temperatury. BASIC+ wersja posiada dodatkowo przeszklone drzwi zewnętrzne oraz alarm otwartych drzwi. INOX wnętrze wykonane z nierdzewnej kwasoodpornej stali, wymuszony obieg powietrza w komorze, drzwi pełne i wewnętrzne drzwi szklane, interfejs RS 232, alarm otwartych drzwi, fabryczny protokół sprawdzenia rozkładu temperatury. 27

28 Q-Cell 60 Q-Cell 140 Q-Cell 200 Q-Cell 240 Q-Cell 300 Q-Cell 500 Q-Cell 700 Q-Cell 1400 Basic Pojemność [l] Basic Inox Basic Wersja Basic+ Inox Ilość półek standard/max. 2 3/4 5/6 3/23 2 x 3/23 Wymiary zewnętrzne S x G x W [cm] 54 x 59 x x 60 x x 61 x 90 (Basic+) 55 x 63 x x 60 x 134 (Basic+) 55 x 57 x x 60 x 134 (Basic+) 52 x 70 x x 86 x x 86 x x 86 x 202 Zasilanie 50 Hz [V] 230 Zakres temperatur [ C] / +50/ +60 Numer katalogowy zależnie od wersji i zakresu temp. Basic 098-Q- Cell60/* Basic+ - Inox 098-Q- Cell60/* 098-Q- Cell140/* 098-Q- Cell140/* 098-Q- Cell140/* 098-Q- Cell200/* 098-Q- Cell200/* 098-Q- Cell200/* 098-Q- Cell240/* 098-Q- Cell240/* 098-Q- Cell240/* 098-Q- Cell300/* Q- Cell300/* 098-Q- Cell500/* 098-Q- Cell500/* 098-Q- Cell500/* 098-Q- Cell700/* 098-Q- Cell700/* 098-Q- Cell700/* 098-Q- Cell1400/* 098-Q- Cell1400/* - *W numerze katalogowym po / należy dodać wybrany zakres temperatury (40, 50, 60) oraz wybraną wersję (Basic, Basic+ lub Inox) np. 098-Q-Cell60/60basic. Wyposażenie opcjonalne: otwór inspekcyjny, szklane drzwi wewnetrzne, zamek do drzwi, alarm odchyłki od temperatury zadanej, kółka jezdne, stolik z kółkami, fotoperiod, wewnętrzne gniazda 230V, protokoły IQ, OQ, PQ, oprogramowanie Q-Soft (opis poniżej). Q-Soft Q-CELL Nowoczesne, łatwe w obsłudze oprogramowanie Q-Soft służy użytkownikom do rejestracji, wizualizacji oraz raportowania procesów przebiegających wewnątrz komory roboczej cieplarki. Dzięki takim cechom, jak automatyczne wykrywanie podłączonych cieplarek do komputera, oprogramowanie w języku polskim i łatwa nawigacja umożliwiają przyjemne korzystanie z tego narzędzia. Oprogramowanie prowadzi ciągły rejestr temperatury wewnątrz urządzenia, jednoczenie wizualizując te przebiegi bezpośrednio na ekranie komputera w postaci wykresów oraz tabel. Aby dostosować program do swoich wymagań, można edytować opis cieplarki, konfigurować takie parametry, jak: wartość zadana temperatury, maksymalna odchyłka górna/dolna temperatury, histereza odchyłki górnej/dolnej oraz próbkowanie w zakresie 15 s do 24 h. Komputer na bieżąco aktualizuje obliczenia statystyczne, prezentując wyniki na ekranie, np. min., max, średnia, średnia toczona itp. W razie przekroczenia progów alarmowych przez cieplarkę na ekranie komputera pojawia się odpowiedni komunikat oraz towarzyszący mu sygnał dźwiękowy. W każdej chwili można utworzyć rozbudowane raporty (np. histogram) oraz wydrukować przebieg procesu z dowolnego okresu w postaci tabel i wykresów. Urządzenia dwukomorowe serii Q-Cell Q-CELL wersja dwukomorowa Możliwa jest dowolna konfiguracja cieplarek i chłodziarek serii Q-Cell jako urządzenia dwukomorowego (cieplarka-cieplarka, cieplarka-chłodziarka, chłodziarka-chłodziarka). Szczegóły oferty na zapytanie. CIEPLARKI SERII CL Zarówno suszarki, jak i cieplarki Pol-Eko, dostępne są w trzech wersjach wyposażenia : ECO, STD, TOP+. ECO ekonomiczna, stanowi kombinację podstawowych parametrów i niezbędnego wyposażenia. Ta wersja przeznaczona jest do mniej wymagających aplikacji, charakteryzuje ją m.in. jednosegmentowy profil czasowo-temperaturowy. STD standardowa, posiada rozszerzone możliwości programowania oraz bogate wyposażenie. TOP+ profesjonalna, wyposażona w dotykowy kolorowy panel LCD, port USB czy wejście Ethernetowe, liczne właściwości oprogramowania znajdą Państwo w tabeli poniżej: (szczegółowy opis strona!!!) 28

29 ŁĄCZY NAS CHEMIA... VII Serię CL charakteryzuje: pojemność od 15 do 1005 litrów, wnętrze ze stali nierdzewnej, obudowa ze stali malowanej proszkowo lub stali nierdzewnej strukturalnej, wymuszony lub naturalny obieg powietrza, regulacja obrotów wentylatora w zakresie % (w typach CL 400, 750, 1000 w zakresie %), układ grzewczy (w komorze nie może być utrzymywana temperatura niższa od temperatury otoczenia), kółka jezdne w standardzie dla typów CL 700 i 1000, dostępne 3 wersje ECO, STD, TOP+. Wykonane ze stali nierdzewnej z wymuszonym (CLW) lub naturalnym (CLN) obiegiem powietrza, wyposażone w mikroprocesorowy sterownik czasu i temperatury. Nad bezpieczeństwem pracy czuwają zainstalowane moduły automatycznego wyłączenia wentylatora po zakończonej pracy oraz sygnalizacja uszkodzenia czujnika temperatury. Przykładowe zastosowania: inkubacja prób dla oznaczeń mikrobiologicznych, badanie odporności termicznej materiałów narażonych na podwyższone temperatury użytkowania. CLW 53 CL 15 CL 32 CL 53 CL 115 CL 240 CL 400 CL 750 CL 1000 Pojemność [l] Obieg powietrza naturalny (CLN) naturalny (CLN)/wymuszony (CLW) wymuszony (CLW) Zakres temperatury pracy [ C] Sterownik Wymiary zewnętrzne S x W x G Wymiary wewnętrzne S x W x G 5 C powyżej temperatury otoczenia (ECO) / C (STD, TOP+) mikroprocesorowy z zewnętrznym wyświetlaczem 440 x 520 x x 600 x x 700 x x 845 x x 1140 x x 1380 x x 240 x x 320 x x 395 x x 540 x x 800 x x 1040 x x 1620 x x 1200 x x 2030 x x 1610 x 600 Waga [kg] Ilość półek standard/max. 1/2 1/3 2/5 2/7 3/10 3/14 5/16 6/22 Max. obciążenie półki [kg] - 10 PW* Moc znamionowa [W] Zasilanie 50 Hz [V] 230 Regulacja temperatury [ C] Co 0,1 Stabilność temperatury*** w 37 C [ C] Numer katalogowy** CLN +/- 0,5 +/- 0,5 +/- 0,2 +/- 0,2 +/- 0, CLW - - +/- 0,2 +/- 0,2 +/- 0,2 +/- 0,2 +/- 0,2 +/- 0,2 CLN 090-CLN CLN CLN CLN CLN CLW CLW CLW CLW CLW CLW CLW1000 *Półka wzmocniona. ** Po numerze katalogowym należy podać wersję wyposażenia ECO, STD, TOP. *** Stabilność mierzona w geometrycznym środku komory. Dodatkowe opcje i akcesoria na stronie!!! INKUBATORY LABORATORYJNE Z CHŁODZENIEM SERII ILW Serię ILW charakteryzuje: pojemność od litrów, wnętrze ze stali nierdzewnej, obudowa ze stali malowanej proszkowo lub stali nierdzewnej strukturalnej, wymuszony obieg powietrza, regulacja obrotów wentylatora w zakresie %, układ grzewczy i chłodzący (dzięki czemu urządzenie utrzymuje zadaną temperaturę niezależnie od temperatury otoczenia), izolacja termiczna pianka poliuretanowa, funkcja rozmrażania, kółka jezdne w standardzie dla typów ILW 400 i ILW 750, dostępne 2 wersje STD, TOP+. (szczegółowy opis strona!!!) Przykładowe zastosowania: badania mikrobiologiczne, hodowla roślin i mikroorganizmów w ściśle określonych warunkach temperaturowych. ILW 53 INOX 29

30 ILW 53 ILW 115 ILW 240 ILW 400 ILW 750 Pojemność [l] Obieg powietrza wymuszony Zakres temperatury pracy [ C] (+100 w wersji TOP+) / (+100 w wersji TOP+) Sterownik mikroprocesorowy z zewnętrznym wyświetlaczem Wymiary zewnętrzne S x W x G 590 x 950 x x 1095 x x 1420 x x 1750 x x 1900 x 810 Wymiary wewnętrzne S x W x G 395 x 395 x x 540 x x 800 x x 1040 x x 1200 x 600 Waga [kg] Ilość półek standard/max. 2/5 2/7 3/10 3/14 5/16 Max. obciążenie - 10 półki [kg] PW* Moc znamionowa [W] Zasilanie 50 Hz [V] 230 Regulacja temperatury [ C] Co 0,1 Stabilność temperatury*** w 37 C [ C] +/- 0,2 Numer katalogowy** 090-ILW ILW ILW ILW ILW750 *Półka wzmocniona. **Po numerze katalogowym należy podać wersję wyposażenia STD, TOP. ***Stabilność mierzona w geometrycznym środku komory. Dodatkowe opcje i akcesoria na stronie!!! ILW 400 CIEPLARKI SERII INCUCELL ORAZ INCUCELL V Cieplarki BMT nadają się dla bezpiecznej pielęgnacji mikrobiologicznych kultur. Typoszereg inkubatorów INCUCELL charakteryzuje cicha praca i łagodny przepływ powietrza w przestrzeni roboczej. Inkubatory typu INCUCELLV (wykonanie z wentylatorem) gwarantują szybszą i dokładniejszą regulację temperatury z małymi odchyłkami. Specjalną dziedziną ich zastosowania są szczególnie laboratoria biologiczne i mikrobiologiczne. Można je stosować także w przemyśle farmaceutycznym i kosmetycznym oraz do testowania w medycynie weterynaryjnej i przemyśle spożywczym. Dostępne w dwóch wersjach wyposażenia: Wersja STANDARD sterownik mikroprocesorowy 3 nastawialne programy interfejs RS 232 dla podłączenia drukarki lub komputera możliwość opóźnionego włączenia i wyłączenia alarm dźwiękowy i wizualny zakres czasu 99 godzin 59 minut ręczne sterowanie klapy zasysania i wydmuchu powietrza cyfrowe nastawianie obrotów wentylatora % Wersja COMFORT posiada dodatkowo sterownik wieloprocesorowy 6 nastawialnych programów system Chip kart umożliwiających nieograniczone wyposażenie programowe zakres czasu 0-16 lat, nastawialny po minucie nastawialny stopień pochylenia krzywej wzrostu lub spadku temperatury RAMPY programowanie czasowych odcinków programu SEGMENTY cykliczna powtarzalność programów cyfrowe nastawianie obrotów wentylatora % ręczne sterowane klapy powietrza blokada klawiatury kontrola otworzenia drzwi INCUCELL 55 INCUCELL

31 ŁĄCZY NAS CHEMIA... Typ Obieg powietrza wymuszony (INCUCELL V)/ naturalny (INCUCELL) Objętość [l] Wymiary wewnętrzne S x G x W 240 x 320 x x 390 x x 370 x x 520 x x 520 x x 520 x 1410 Wymiary zewnętrzne S x G x W 406 x 580* x x 640 x x 640 x x 790 x x 790 x x 790 x 1910 Max. obciążenie półki [kg] Ilość półek (standard/max.) 2/4 2/7 2/10 2/19 Waga netto/brutto [kg] 31/36 55/66 75/87 100/ / /240 Temperatura robocza [ C] Od 5 ( INCUCELL) / 10 (INCUCELL V) powyżej temp. otoczenia do 99,9 Max. pobór INCUCELL 0,24 0,3 0,5 0,9 mocy [kw] INCUCELL V 0,96 0,7 1,3 Pobór prądu INCUCELL 2,2/8,4 2,6/6 2,6/6 4,4/6 7,8/11,3 7,8/11,3 [A] INCUCELL V 1,1/4,2 1,3/3 1,3/3 2,2/3 3,9/5,7 3,9/5,6 Napięcie zasilania [V] 230 Numer katalogowy** INCUCELL 575-INCUCELL INCUCELL INCUCELL INCUCELL INCUCELL INCUCELL-707 INCUCELL V 575-INCUCELL-22V 575-INCUCELL-55V 575-INCUCELL-111V 575-INCUCELL-222V 575-INCUCELL-404V 575-INCUCELL-707V *Dotyczy wersji Standard, głębokość wersji Comfort to 560 mm. **W zależności od wybranej wersji urządzenia należy dodać do numeru katalogowego STANDARD lub COMFORT. Wyposażenie opcjonalne: STANDARD przelotki 25, 50, 100 mm (100 mm nie ma przy pojemności 22 l) zamykane drzwi (zamek, kluczyk) (poza pojemnością 22 l) drzwi umocowane z lewej strony niezależny czujnik PT 100 software komunikacyjny WarmComm HEPA filtr (wbudowanie filtru powietrza) wykonanie nierdzewne obudowy urządzenia modyfikacja zapobiegająca wysychaniu pożywek i kultur tkankowych (tylko INCUCELL V) CIEPLARKI/INKUBATORY SERII IN firmy MEMMERT COMFORT przelotki 25, 50, 100 mm (100 mm nie ma przy pojemności 22 l) zamykane drzwi (zamek, kluczyk) (poza pojemnością 22 l) drzwi umocowane z lewej strony software komunikacyjny WarmComm niezależny czujnik PT 100 wykonanie nierdzewne obudowy urządzenia zamykane drzwi (zamek, kluczyk) (poza pojemnością 22 l) HEPA filtr (wbudowanie filtru powietrza) wodoszczelne gniazdko wewn. z włącznikiem zegarowym (INCUCELL V) beznapięciowy kontakt dla meldunków alarmowych dekontaminacja w wysokiej temp. (oprócz poj. 404 i 707 l) modyfikacja zapobiegająca wysychaniu pożywek i kultur tkankowych (tylko INCUCELL V) Firma Memmert oferuje 3 klasy regulatorów: Klasa BASIC podstawowa Zakres temperatury w wersji z naturalnym obiegiem powietrza: od +5 C powyżej temperatury otoczenia do +220 C. Z kolei zakres temperatury w wersji z wymuszonym obiegiem powietrza wynosi: od +10 C powyżej temperatury otoczenia do +220 C. Klasa BASIC posiada elektroniczny układ sterowania bazujący na mikroprocesorowym sterowniku PID z systemem automatycznego diagnozowania i korekty temperatury. Elementy grzejne aparatu rozłożone są równomiernie na obwodzie wewnętrznym komory, co zapewnia dokładny rozkład temperatury we wnętrzu aparatu. Posiada wbudowany timer umożliwiający automatyczne wyłączenie w zakresie czasowym od 1 do 99 h 59 min. Urządzenie posiada podwójny system zabezpieczający przed przegrzaniem tj. w przypadku uszkodzenia czujnika temperatury lub sterownika elementy grzejne zostaną odłączone po przekroczeniu 3 C powyżej temperatury zadanej, oraz ogranicznik TB wyłączający awaryjnie elementy grzejne w przypadku przekroczenia maksymalnej temperatury urządzenia. Klasa EXCELLENT doskonała Zakres temperatury w wersji z naturalnym obiegiem powietrza: od +5 C powyżej temperatury otoczenia do +250 C, a w wersji z wymuszonym obiegiem powietrza: od +10 C powyżej temperatury otoczenia do +250 C. Klasa EXCELLENT posiada wszystkie funkcje klasy BASIC, lecz sterowanie urządzeniem odbywa się za pośrednictwem sterownika najnowszej generacji bazującej na technologii Fuzzy-logic. Ponadto programowanie czasowe jest rozszerzone o zegar czasu rzeczywistego umożliwiający programowanie czasu pracy urządzenia w trybie siedmiodniowym dla każdego dnia tygodnia z osobna lub dla dni roboczych i weekendów. Nowością w tej klasie jest wizualizacja procesu inkubacji polegająca na czytelnym wskazaniu każdego z segmentów procesu tj. opóźnienia załączenia, przyrostu temperatury, utrzymania temperatury oraz stygnięcia. Urządzenie wyposażone jest standardowo w wyjście do komputera RS 232 oraz oprogramowanie CELSIUS umożliwiające sterowanie urządzeniem z poziomu komputera, jak również rejestrację i archiwizację danych zgodnie z GLP (tj. parametry urządzenia, czas rzeczywisty, ID próbki, operator itp.). System Setpoint Wait proces sterylizacji rozpoczyna się dopiero w momencie osiągnięcia zadanej temperatury. BASIC EXCELLENT Klasa PERFECT perfekcyjna Zakres temperatury w wersji z naturalnym obiegiem powietrza: od +5 C powyżej temp. otoczenia do +250 C, w przypadku wersji z wymuszonym obiegiem powietrza: od +10 C powyżej temperatury otoczenia do +250 C. Klasa PERFECT posiada wszystkie zalety klasy EXCELLENT, lecz programowanie profili temperaturowych umożliwia ustawienie do 40 ramp temperaturowych. Funkcje menu wyświetlane są na dodatkowym alfa-numerycznym wyświetlaczu z wyświetlaniem komunikatów w 5 językach. Urządzenie wyposażone jest w port kart chip MEMory card XL stanowiące zewnętrzną pamięć urządzenia, umożliwiającą wprowadzenie programu bez konieczności każdorazowego programowania. W dostawie jedna karta gratis. Posiada potrójne zabezpieczenia monitorowania temperatury w tym funkcje manualnego ustalenie progów temperatury minimalnej i maksymalnej, których przekroczenie uruchomi system alarmowy zarówno wizualny, jak i dźwiękowy. W standardzie bezpośrednie wyjście na drukarkę typu Centronics. System Setpoint Wait proces sterylizacji rozpoczyna się dopiero w momencie osiągnięcia zadanej temperatury. (szczegółowy opis strona!!!) PERFECT 31

32 Cieplarki/inkubatory MEMMERT charakteryzuje: zarówno obudowa, jak i wnętrze wykonane ze szlachetnej stali nierdzewnej, szklany kolorowy wyświetlacz zapewniający widoczność parametrów nawet z odległości kilku metrów, 8 rozmiarów, 3 klasy regulatorów, naturalny obieg powietrza, w regulatorach Excellent i Perfect system Setpoint Wait proces sterylizacji rozpoczyna się dopiero w momencie osiągnięcia zadanej temperatury, specjalnej konstrukcji uchwyt umożliwiająca zamknięcie drzwiczek bez konieczności chwytania za klamkę, energooszczędność, wielofunkcyjność, bardzo dobry rozkład temperatury nawet przy naturalnym obiegu powietrza, dzięki równomiernemu rozłożeniu elementów grzejnych we wszystkich 4 ściankach komory, możliwość pracy ciągłej 24 h/dobę, komory Memmert wyposażone są standardowo w port RS232 (Basic, Excellent) lub USB (Perfect), komory klasy Excellent i Perfect standartowo wyposażone są w pamięć wewnętrzną i oprogramowanie CELSIUS 10 pozwalające na sterowanie urządzeniem z poziomu komputera, jak również dokumentowanie i monitorowanie nastawionych i otrzymanych parametrów, możliwość nastawiania sekwencji temperaturowo-czasowych (Excellent do 4 segmentów, Perfect do 40 segmentów), perforowane półki ze stali nierdzewnej, drzwi pełne. Seria IN Model Obieg powietrza N naturalny Dostępny regulator B, E, P E,P Zakres temperatury zależnie od regulatora [ C] Od 5 C powyżej temperatury otoczenia do +70 C Pojemność komory [l] Wymiary zewnętrzne S x W x G [cm] 55 x 60 x x 60 x x 68 x x 76 x x 92 x x 92 x x 108 x x 162 x 75 Wymiary wewnętrzne S x W x G [cm] 40 x 32 x x 32 x x 40 x x 48 x x 64 x x 64 x x 80 x x 120 x 60 Max. ilość półek Ilość skrzydeł drzwi Moc [W] Zasilanie [V/Hz] 230/ /50-60 Waga [kg] Numer katalogowy N naturalny obieg powietrza Basic 740-INB INB INB INB Excellent 740-INE INE INE INE INE INE INE INE800 Perfect 740-INP INP INP INP INP INP INP INP800 INKUBATORY SERII TERMCON Serię TermCon charakteryzuje: obudowa z blachy malowanej proszkowo lub ze stali nierdzewnej strukturalnej (opcja N), pianka poliuretanowa jako izolacja termiczna, dostępny materiał komory aluminium (standard) lub stal nierdzewna (opcja S), modele z drzwiami pełnymi, szklanymi (opcja C), wymuszony obieg powietrza, układ grzewczy i chłodzący (utrzymywanie zadanej temperatury niezależnie od temperatury otoczenia), ustawialny zakres temperatury w przedziale C, zewnętrzny wyświetlacz LCD temperatury i czasu, mikroprocesorowy sterownik, liczne alarmy (zaniku zasilania, uszkodzenia czujnika temperatury, otwartych drzwi), funkcja wyłączenia urządzenia po odliczeniu zadanego czasu lub alarm dźwiękowy i dalsza kontynuacja pracy, odliczanie czasu od momentu osiągnięcia zadanej temperatury lub bezpośrednio po uruchomieniu trybu czasowego, możliwość ustawienia czasu pracy do 99 h 59 minut lub praca ciągła. TremCon 32

33 ŁĄCZY NAS CHEMIA... TermCon 1 TermCon 2 TermCon 3 TermCon 4 TermCon 5 Obieg powietrza wymuszony Pojemność [l] Drzwi pełne w standardzie lub szklane (opcja C) podwójne (opcja B) Zakres temperatury [ C] /+50 lub +60 (opcja) Sterownik mikroprocesorowy z zewnętrznym wyświetlaczem Materiał komory aluminium lub stal nierdzewna (opcja S) Materiał obudowy blacha malowana proszkowo lub stal nierdzewna strukturalna (opcja N) Wymiary zewnętrzne S x W x G 550 x 600 x x 850 x x 1050 x x 1250 x x 1450 x 600 Wymiary komory S x W x G 470 x 430 x x 660 x x 860 x x 1060 x x 1260 x 490 Moc znamionowa [W] Waga [kg] Ragulacja temperatury [ C] Co 0,1 Stabilność temp. w +4 C [ C] +/- 0,2 +/- 0,2 +/- 0,3 +/- 0,3 +/- 0,3 Zasilanie 50/60 Hz [V] 230 Ilość półek standard/max. 2/2 3/4 3/4 4/6 4/7 Producent ELKAR Numer katalogowy* * * * * * *W zależności od wybranego wyposażenia należy w miejsce * wstawić: Wyposażenie opcjonalne: gniazdka wewnętrzne, oświetlenie wnętrza, alarm otwartych drzwi, port komunikacyjny RS 232, kółka jezdne (dwie sztuki z hamulcem), wewnętrzne drzwi szklane (opcja B), zewnętrzne drzwi przeszklone (opcja C), opcja rozszerzenia zakresu temperatury do +50 C lub +60 C, fotoperiod działający w układzie dzień noc. Seria TermZero dostępna jest również w wersji dwukomorowej 0 Obudowa z blachy, wnętrze z aluminium 1 Obudowa ze stali nierdzewnej 2 Wnętrze ze stali nierdzewnej 3 Zarówno wnętrze, jak i obudowa ze stali nierdzewnej TermCon 1/1 TermCon 2/2 TermCon 2/3 TermCon 2/4 TermCon 3/3 Obieg powietrza wymuszony Pojemność [l] 68/68 150/ / / /200 Drzwi pełne w standardzie (szklane opcja) Zakres temperatury [ C] /+50 lub +60 (opcja) Sterownik mikroprocesorowy z zewnętrznym wyświetlaczem Materiał komory aluminium lub stal nierdzewna (opcja S) Materiał obudowy blacha malowana proszkowo lub stal nierdzewna szlifowana (opcja N) Wymiary zewnętrzne S x W x G 550 x 1170 x x 1670 x x 1870 x x 2070 x x 2070 x 600 Wymiary każdej z komór 520 x 660/ x 430 x x 660 x x 660/860 x 490 S x W x G x x 860 x 490 Moc znamionowa [W] Waga [kg] Ragulacja temperatury [ C] Co 0,1 Stabilność temp. w +4 C [ C] 1 +/- 0,2 +/- 0,3 +/- 0,3 +/- 0,3 +/- 0,3 Zasilanie 50/60 Hz [V] 230 Ilość półek standard/max 2/2 3/4 3/4 3/4 3/4 Producent ELKAR Numer katalogowy * * * * * * w zależności od wybranego wyposażenia należy w miejsce * wstawić: Wyposażenie opcjonalne: gniazdka wewnętrzne, oświetlenie wnętrza, alarm otwartych drzwi, port komunikacyjny RS 232, kółka jezdne (dwie sztuki z hamulcem), wewnętrzne drzwi szklane (opcja B), zewnętrzne drzwi przeszklone (opcja C), opcja rozszerzenia zakresu temperatury do +50 C lub +60 C, fotoperiod działający w układzie dzień noc. 0 Obudowa z blachy, wnętrze z aluminium 2 Wnętrze ze stali nierdzewnej 3 Zarówno wnętrze, jak i obudowa ze stali nierdzewnej TermCon 33

34 CHŁODZIARKI LABORATORYJNE CHŁODZIARKI SERII Q-CELL Chłodziarki Q-Cell wywodzą się bezpośrednio z serii cieplarek laboratoryjnych i są dostępne w identycznej gamie rozmiarów. Zasadniczą różnicą jest brak układu ogrzewania wnętrza, co pozwala ograniczyć koszty, jednocześnie zachowując najwyższe parametry stabilności i jednorodności temperatury gwarantowane przez wymuszony obieg powietrza. Zakres temperatur pracy wynosi standardowo 0 C do +10 C, z możliwością rozszerzenia w górę do temperatury otoczenia i w dół do -5 C (niektóre modele). Zabezpieczenia: Standardowo chłodziarki Q-Cell CHL są wyposażone w alarmy informujące o zaniku napięcia, otwarciu drzwi komory oraz uszkodzeniu czujnika temperatury. Opcjonalnie dostępny jest alarm przekroczenia dopuszczalnej odchyłki od temperatury zadanej. Chłodziarki Poll-lab dostępne są w trzech wersjach: Basic, Basic +, Inox. BASIC wykonane z tworzywa sztucznego lub aluminium, wymuszony obieg powietrza w komorze, drzwi pełne, interfejs RS 232, fabryczny protokół sprawdzenia rozkładu temperatury. BASIC+ wersja posiada dodatkowo przeszklone drzwi zewnętrzne oraz alarm otwartych drzwi. INOX wnętrze wykonane z nierdzewnej kwasoodpornej stali, wymuszony obieg powietrza w komorze, drzwi pełne i wewnętrzne drzwi szklane, interfejs RS 232, alarm otwartych drzwi, fabryczny protokuł sprawdzenia rozkładu temperatury. INOX+ wersja posiada dodatkowo przeszklone drzwi zewnętrzne. Q-CELL 140 Pojemność [l] Wersja Ilość półek standard/ max. Wymiary zewnętrzne S x G x W [cm] Numer katalogowy zależnie od wersji i zakresu temp. Q-Cell 60 RFG Q-Cell 140 RFG Q-Cell 200 RFG Q-Cell 240 RFG Q-Cell 300 RFG Q-Cell 500 RFG Q-Cell 700 RFG Q-Cell 1400 RFG Basic Basic Inox Basic Basic+ Inox 2 3/4 5/6 3/23 2x3/23 54 x 59 x x 60 x x 61 x 90 (Basic+) 55 x 63 x x 60 x 134 (Basic+) 55 x 57 x x 60 x 134 (Basic+) Zasilanie 50Hz [V] 230 Zakres temperatur [ C] Basic 098-Q-Cell- 098-Q-Cell140R- 098-Q-Cell200R- 098-Q-Cell- 60RFG* FG* FG* 240RFG* Basic+ - Inox 098-Q-Cell60 RFG* 098-Q-Cell140R- FG* 098-Q-Cell140R- FG* 098-Q-Cell200R- FG* 098-Q-Cell200R- FG* 098-Q-Cell- 240RFG* 098-Q-Cell240 RFG* *W numerze katalogowym w miejscu * należy dodać wybraną wersję (basic, basic+, inox, inox+) np. 098-Q-Cell60RFGbasic. Wyposażenie opcjonalne: otwór inspekcyjny, szklane drzwi wewnetrzne, programowalne automatyczne odszranianie z trybem ręcznym, zamek do drzwi, alarm odchyłki od temperatury zadanej, kółka jezdne, stolik z kółkami, fotoperiod, wewnętrzne gniazda 230 V, protokoły IQ, OQ, PQ, oprogramowanie Q-Soft (opis poniżej). 52 x 70 x x 86 x x 86 x x 86 x Q-Cell300R- FG* Q-Cell300R- FG* 098-Q-Cell500R- FG* 098-Q-Cell500R- FG* 098-Q-Cell500R- FG* 098-Q-Cell700R- FG* 098-Q-Cell700R- FG* 098-Q-Cell700R- FG* 098-Q-Cell1400R- FG* 098-Q-Cell1400R- FG* 098-Q-Cell1400R- FG* Q-CELL 140 BASIC+ 34

35 ŁĄCZY NAS CHEMIA... VII Q-Soft Nowoczesne, łatwe w obsłudze oprogramowanie Q-Soft służy użytkownikom do rejestracji, wizualizacji oraz raportowania procesów przebiegających wewnątrz komory roboczej cieplarki. Dzięki takim cechom, jak automatyczne wykrywanie podłączonych cieplarek do komputera, oprogramowanie w języku polskim i łatwa nawigacja, umożliwia przyjemne korzystanie z tego narzędzia. Oprogramowanie prowadzi ciągły rejestr temperatury wewnątrz urządzenia, jednocześnie wizualizując te przebiegi bezpośrednio na ekranie komputera w postaci wykresów oraz tabel. Aby dostosować program do swoich wymagań, można edytować opis cieplarki, konfigurować takie parametry, jak: wartość zadana temperatury, maksymalna odchyłka górna/dolna temperatury, histereza odchyłki górnej/dolnej oraz próbkowanie w zakresie 15 s do 24 h. Komputer na bieżąco aktualizuje obliczenia statystyczne, prezentując wyniki na ekranie np. min., max., średnia, średnia toczona itp. W razie przekroczenia progów alarmowych przez cieplarkę, na ekranie komputera pojawia się odpowiedni komunikat oraz towarzyszący mu sygnał dźwiękowy. W każdej chwili można utworzyć rozbudowane raporty (np. histogram) oraz wydrukować przebieg procesu z dowolnego okresu w postaci tabel i wykresów. CHŁODZIARKI SERII CHL Serię CHL charakteryzuje: wersje jedno- i dwukomorowe, wersje z wnętrzem z tworzywa sztucznego, aluminium lub ze stali nierdzewnej, dostępne w obudowie z blachy malowanej proszkowo lub ze stali nierdzewnej, izolacja termiczna pianka poliuretanowa, modele z drzwiami pełnymi (wersja B) lub szklanymi (wersja A), wymuszony obieg powietrza, układ grzewczy i chłodzący, funkcja rozmrażania, dostępne w dwóch zakresach temperatur: standardowo C, zewnętrzny wyświetlacz temperatury i czasu, mikroprocesorowy sterownik czasu i temperatury, sygnalizacja uszkodzenia czujnika temperatury, kontrola zaniku napięcia, interfejs RS 232. Przykładowe zastosowania: przechowywanie próbek pobranych w terenie, przechowywanie roztworów wzorcowych. Chłodziarki jednokomorowe: CHL 1+ CHL 2 CHL 3 CHL 4+ CHL 5 CHL 500 CHL 700 CHL 1200 Pojemność [l] Obieg powietrza wymuszony Zakres temperatury pracy [ C] Sterownik Wymiary zewnętrzne S x W x G Wymiary wewnętrzne S x W x G CHL3/3 CHL / (opcja T ) mikroprocesorowy z zewnętrznym wyświetlaczem 550 x 600 x x 885 x x 1075 x x 1250 x x 1430 x x 2010 x x 2010 x x 2010 x x 430 x x 745 x x 920 x x 1060 x x 1220 x x 1510 x x 1510 x x 1510 x 690 Waga [kg] Ilość półek standard/max. Moc znamionowa [W] Zasilanie 50 Hz [V] Regulacja temperatury [ C] Stabilność temperatury* w +4 C [ C] Numer katalogowy** 2/2 3/4 4/6 4/7 3/11 2x3/ Co 0,1 +/- 0,5 +/- 0,5 +/- 0,5 +/- 0,5 +/- 0,5 +/- 0,5 +/- 0,5 +/- 0,8 090-CHL1/X/ CHL2/X/ CHL3/X/ CHL4/X/ CHL5/X/ CHL/X/YY*** 090-CHL/X/YY*** 090-CHL/X/YY*** *Stabilność mierzona w geometrycznym środku komory. **W miejsce X prosimy podać wersję wykonania drzwi A lub B. ***W miejsce YY prosimy podać wersję zakresy temperatury 10 lub T. Dodatkowe opcje i akcesoria na stronie!!! 35

36 Chłodziarki dwukomorowe: CHL 1/1+ CHL 2/2 CHL 3/3 CHL 350/350 CHL 2/ZLN 75 Pojemność [l] 68/68 150/ / / /85 Obieg powietrza wymuszony Zakres temperatury pracy [ C] / (opcja T dla CHL350/350) Sterownik mikroprocesorowy z zewnętrznym wyświetlaczem, odzielny dla każdej z komór Materiał komory aluminium tworzywo sztuczne aluminium/stal nierdzewna (INOX) tworzywo sztuczne Wymiary zewnętrzne S x W x G 550 x 1170 x x 1720 x x 2090 x x 2010 x x 2090 x 605 Wymiary każdej z komór 480/410 x 745/ x 430 x x 745 x x 920 x x 700 x 800 S x W x G x 460/390 Waga [kg] Ilość półek w komorze standard/max. 2/2 3/4 2/6 3/4//2/2 Moc znamionowa [W] Zasilanie 50 Hz [V] 230 Regulacja temperatury [ C] Co 0,1 Stabilność temperatury* w +4 C [ C] +/- 0,5 +/- 0,5 +/- 0,5 +/- 0,9 +/- 0,5//+/- 0,4 Numer katalogowy** 090-CHL1X10/1X CHL2X10/2X CHL3X10/3X CHL350XYY/350XYY*** 090-CHL2X10/75X10 *Stabilność mierzona w geometrycznym środku komory. **W miejsce X prosimy podać wersję wykonania drzwi A lub B. ***W miejsce YY prosimy podać wersję zakresu temperatury 10 lub T. CHŁODZIARKI SERII L Chłodziarki serii L można podzielić na 2 podstawowe grupy: PROFI przełączniki membranowe alarm dźwiękowy i wizualny ustawianie temperatury z dokładnością do 0,1 C interfejs RS 485 zamek w standardzie podwójny dynamiczny obieg powietrza autonomiczne zasilanie rejestracji danych pamięć 30 alarmów z zachowaniem czasu i daty zintegrowany zegar czasu rzeczywistego automatyczne rozmrażanie z użyciem gorącego gazu wymienialne uszczelki prosty dostęp do kompresora kółka jezdne z blokadą Chłodziarki z systemem kontroli PROFI COMFORT przełączniki membranowe alarm dźwiękowy i wizualny ustawianie temperatury z dokładnością do 0,1 C interfejs RS 485 zamek w standardzie dynamiczny obieg powietrza termostat zabezpieczony przed wzrostem temperatury powyżej 2 C wewnątrz urządzenia drzwi zamykane samoczynnie Model LKPv 1422 LKPv 1420 LKPv 6522 LKPv 6520 Pojemność [l] Wymiary zewn. S x G x W 1430 x 830 x x 830 x 2150 Wymiary wewn. S x G x W 1263 x 650 x x 650 x 1550 Zakres temperatury [ C] Zużycie energii [kwh] 3,9 3,3 2,7 1,8 Obieg powietrza wymuszony Waga [kg] Moc [W] Ilość półek/rodzaj 8/druciane powlekane tworzywem 4/druciane powlekane tworzywem Drzwi przeszklone pełne przeszklone pełne Rodzaj odszraniania automatyczne Numer katalogowy 983-LKPv LKPv LKPv LKPv6520 LKPv 1422 Wyposażenie opcjonalne: LKPv 1422/1420 ruszt z powłoką z tworzywa sztucznego szyna profilowana typu U prawa/lewa czujnik temperatury produktów NTC klucz na podczerwień (wraz z oprogramowaniem) oprogramowanie dokumentacyjne (złącze szeregowe) LKPv 6500/6520 ruszt z powłoką z tworzywa sztucznego szyna profilowana typu U prawa/lewa czujnik temperatury produktów NTC klucz na podczerwień (wraz z oprogramowaniem) oprogramowanie dokumentacyjne (złącze szeregowe) LKPv

37 ŁĄCZY NAS CHEMIA... Chłodziarki z systemem kontroli COMFORT Model * LKv 3912 LKUv 1612 Pojemność [l] Wymiary zewn. S x G x W 600 x 615 x x 615 x 820 Wymiary wewn. S x G x W 455 x 435 x x 615 x 820 Zakres temperatury [ C] Zużycie energii [kwh] 1,3 1,0 Obieg powietrza wymuszony Waga [kg] Moc [W] Ilość półek/rodzaj 5/druciane powlekane tworzywem 3/druciane powlekane tworzywem Drzwi przeszklone przeszklone Rodzaj odszraniania automatyczne Numer katalogowy* 983-LKv LKUv1612 *Dostępne również modele z drzwiami pełnymi (w numerze katalogowym końcówka 10 zamiast 12). Wyposażenie opcjonalne: LKv 3912 ruszt z powłoką z tworzywa sztucznego regulowane nóżki czujnik temperatury produktów NTC LKUv 1612 ruszt z powłoką z tworzywa sztucznego rama do łączenia urządzeń rolki czujnik temperatury produktów NTC LKPv 3912 Firma Liebherr ma w swojej ofercie laboratoryjnej również chłodziarki przeznaczone do przechowywania łatwopalnych i wybuchowych substancji Model LKexv 3910 LKUexv 1610 Pojemność [l] Wymiary zewn. S x G x W 600 x 615 x x 615 x 820 Wymiary wewn. S x G x W 455 x 435 x x 435 x 669 Zakres temperatury [ C] Zużycie energii [kwh] 0,9 Obieg powietrza wymuszony Waga [kg] Moc [W] Ilość półek/rodzaj 5/szklane 3/szklane Drzwi pełne Rodzaj odszraniania automatyczne Numer katalogowy 983-LKexv LKUexv1610 Wyposażenie opcjonalne: LKv 3910 szklane półki regulowane nóżki czujnik temperatury produktów NTC CHŁODZIARKI SERII FKS ORAZ GKP LKUv 1610: szklane półki rama do łączenia urządzeń rolki regulowane nóżki czujnik temperatury produktów NTC LKexv 3910 Model FKS 5002 * FKS 2602 * FKS 2602 * FKS 1802 * GKPv 1470 GKPv 6572 Pojemność [l] Wymiary zewn. S x G x W 752 x 710 x x 600 x x 600 x x 600 x x 830 x x 830 x 2150 Wymiary wewn. S x G x W 652 x 537 x x 441 x x 441 x x 441 x x 650 x x 650 x 1550 Zakres temperatury [ C] Zużycie energii [kwh] 1,49 1,39 1,2 2,315 2,702 Obieg powietrza statyczny dynamiczny Waga [kg] Moc [W] Ilość półek / rodzaj 5/druciane powlekane 5/druciane powlekane 4/druciane powlekane 3/druciane powlekane 8/druciane powlekane 4/druciane powlekane tworzywem tworzywem tworzywem tworzywem tworzywem tworzywem Drzwi szkło izolacyjne stal chromoniklowa Rodzaj odszraniania automatyczne Numer katalogowy* 983-FKS FKS FKS FKS GKPv GKPv6572 *Dostępne również modele z drzwiami pełnymi (w numerze katalogowym końcówka 10 zamiast 02). 37

38 Wyposażenie opcjonalne: FKS biały ruszt ruszty ocynkowane płyta szklana cokół z rolkami listwa na opisy obręcz osłonowa (oprócz modelu FKS 2602) zestaw nóżek podajnik do butelek (oprócz modelu FKS 5002) GKPv CNS ruszt ruszt z powłoką z tworzywa sztucznego szyna profilowana typu U prawa/lewa (tylko GKPv 1470) wyposażenie dodatkowe rolki otwieranie pedałem nożnym CHŁODZIARKI SERII TERMZERO Serię TermZero charakteryzuje: modele dostępne w obudowie z blachy malowanej proszkowo lub ze stali nierdzewnej strukturalnej (opcja N), pianka poliuretanowa jako izolacja termiczna, dostępny materiał komory aluminium (standard) lub stal nierdzewna (opcja S), modele z drzwiami pełnymi, szklanymi (opcja C), wymuszony obieg powietrza, układ grzewczy i chłodzący (utrzymywanie zadanej temperatury niezależnie od temperatury otoczenia), ustawialny zakres temperatury w przedziale C, zewnętrzny wyświetlacz temperatury, mikroprocesorowy sterownik, liczne alarmy (zaniku zasilania, uszkodzenia czujnika temperatury, otwartych drzwi). TermZero 1 TermZero 2 TermZero 3 TermZero 4 TermZero 5 Obieg powietrza wymuszony Pojemność [l] Drzwi pełne w standardzie (szklane opcja) Zakres temperatury [ C] Sterownik mikroprocesorowy z zewnętrznym wyświetlaczem Materiał komory aluminium lub stal nierdzewna (opcja S) Materiał obudowy blacha malowana proszkowo lub stal nierdzewna strukturalna (opcja N) Wymiary zewnętrzne S x W x G 550 x 600 x x 850 x x 1050 x x 1250 x x 1450 x 600 Wymiary komory S x W x G 470 x 430 x x 660 x x 860 x x 1060 x x 1260 x 490 Moc znamionowa [W] Waga [kg] Ragulacja temperatury [ C] Co 0,1 Stabilność temp. w +4 C [ C] 1 +/- 0,5 Zasilanie 50/60 Hz [V] 230 Ilość półek standard/max 2/2 3/4 3/4 4/6 4/7 Producent ELKAR Numer katalogowy * * * * * 1 Stabilność mierzona w geometrycznym środku komory. * W zależności od wybranego wyposażenia należy w miejsce * wstawić: 0 Obudowa z blachy, wnętrze z aluminium 1 Obudowa ze stali nierdzewnej 2 Wnętrze ze stali nierdzewnej 3 Zarówno wnętrze, jak i obudowa ze stali nierdzewnej Wyposażenie opcjonalne: gniazdka wewnętrzne, oświetlenie wnętrza, kółka jezdne (dwie sztuki z hamulcem), zewnętrzne drzwi przeszklone (opcja C), otwór do wprowadzenia zewnętrznego czujnika temperatury (standard o śred. 10 mm), automatyczne odszranianie. TERMZERO 38

39 ŁĄCZY NAS CHEMIA... Seria TermZero dostępna jest również w wersji dwukomorowej TermZero 1/1 TermZero 2/2 TermZero 2/3 TermZero 2/4 Termzero 3/3 Obieg powietrza wymuszony Pojemność [l] 68/68 150/ / / /200 Drzwi pełne w standardzie (szklane opcja C) Zakres temperatury [ C] Sterownik mikroprocesorowy z zewnętrznym wyświetlaczem Materiał komory aluminium lub stal nierdzewna (opcja S) Materiał obudowy blacha malowana proszkowo lub stal nierdzewna szlifowana (opcja N) Wymiary zewnętrzne S x W x G 550 x 1170 x x 1670 x x 1870 x x 2070 x x 2070 x 600 Wymiary każdej z komór S x W x G 470 x 430 x x 660 x x 660/860 x x 660/1060 x x 860 x 490 Moc znamionowa [W] Waga [kg] Ragulacja temperatury [ C] Co 0,1 Stabilność temp. w +4 C [ C] 1 +/- 0,5 Zasilanie 50/60 Hz [V] 230 Ilość półek standard/max. 2/2 3/4 3/4 3/4 3/4 Producent ELKAR Numer katalogowy* * * * * * 1 Stabilność mierzona w geometrycznym środku komory. *W zależności od wybranego wyposażenia należy w miejsce * wstawić: 0 Obudowa z blachy, wnętrze z aluminium 2 Wnętrze ze stali nierdzewnej 3 Zarówno wnętrze, jak i obudowa ze stali nierdzewnej Wyposażenie opcjonalne: gniazdka wewnętrzne, oświetlenie wnętrza, kółka jezdne (dwie sztuki z hamulcem), zewnętrzne drzwi przeszklone (opcja C), otwór do wprowadzenia zewnętrznego czujnika temperatury (standard o śred. 10 mm), automatyczne odszranianie. ZAMRAŻARKI LABORATORYJNE ZAMRAŻARKI SERII Q-CELL TERMZERO wersja dwukomorowa Zamrażarki laboratoryjne Q-Cell dzielą się na dwie serie wolnostojące ZN i skrzyniowe ZNS. Zamrażarki wolnostojące Q-Cell ZN: Modele wolnostojące oferują pojemności litrów. Modele o pojemności poniżej 300 litrów mają wnętrze wykonane z tworzywa sztucznego, z szufladami umieszczonymi na półkach pełniących rolę parownika oraz grawitacyjny obieg powietrza. Modele o pojemności od 300 litrów w górę mają wnętrze aluminiowe (wersja Basic) lub ze stali nierdzewnej (wersja INOX) oraz obieg wymuszony. Zakres temperatur pracy wynosi 0 C do -25 C. Wyjątkiem jest tu Q-Cell 200 ZN umożliwiający osiągnięcie temperatury do -40 C. Zamrażarki skrzyniowe Q-Cell ZNS: Modele skrzyniowe dzięki swojej konstrukcji gwarantują zminimalizowane zmiany temperatury spowodowanej otwarciem urządzenia. Wnętrza wykonane z aluminium lub stali nierdzewnej oferują pojemność litrów i grawitacyjny obieg powietrza. Zakres temperatur pracy wynosi 0 C do -20 C. Zabezpieczenia: Standardowo chłodziarki Q-Cell CHL są wyposażone w alarmy informujące o zaniku napięcia, otwarciu drzwi komory oraz uszkodzeniu czujnika temperatury. Opcjonalnie dostępny jest alarm przekroczenia dopuszczalnej odchyłki od temperatury zadanej. Oprogramowanie: Podobnie jak w pozostałych urządzeniach serii Q-Cell do nadzorowania zamrażarek zastosować można oprogramowanie Q-Soft, służące do rejestracji, wizualizacji oraz raportowania procesów przebiegających wewnątrz komory roboczej. (szczegółowy opis strona!!!) Q-Cell 150 ZN 39

40 Q-Cell 80 ZN Q-Cell 150 ZN Q-Cell 190 ZN Q-Cell 300 ZN Q-Cell 300/2 ZN Q-Cell 500 ZN Q-Cell 700 ZN Q-Cell 700/2 ZN Q-Cell 1400 ZN Wymiary zewn. S x G x W 550 x 580 x x 610 x x 610 x x 700 x x 860 x x 860 x x 860 x x 860 x x 860 x 2020 Pojemność brutto/ netto [l] 92/85 197/ / /335 2x295/2x / x615 2x630/2x /1350 Ilość szuflad x x3 2x3 Zakres temperatury 0 C C Napięcie zasilania 50 Hz [V] 230 Masa [kg] Dostępne wersje Basic/INOX +/- +/- +/- +/+ +/+ +/+ +/+ +/+ +/+ Basic 098-Q- 098-Q- 098-Q- 098-Q-Cell- 098-Q-Cell- 098-Q-Cell- 098-Q-Cell- 098-Q- 098-Q-Cell- Cell300/2ZN*098- Cell80ZN* Cell150ZN* 190ZN* 300ZN* 500ZN* 700ZN* Cell700/2ZN* 1400ZN* Q-Cell500ZN* Numer katalogowy INOX Q-Cell- 300ZN* *W numerze katalogowym w miejscu * należy dodać wybraną wersję (Basic lub INOX) np. 098-Q-Cell300ZNbasic. 098-Q- Cell300/2ZN* Q-Cell 200 ZNS Q-Cell 400 ZNS Q-Cell 600 ZNS Wymiary zewn. S x G x W 940 x 680 x x 803 x x 803 x 910 Pojemność brutto/netto [l] Ilość koszy Zakres temperatury [ C] Napięcie zasilania 50 Hz [V] 230 Masa [kg] Dostępne wersje Basic/INOX -/+ +/+ +/+ Numer katalogowy Basic Q-Cell400ZNS* 098-Q-Cell600ZNS* INOX 098-Q-Cell200ZNS* 098-Q-Cell400ZNS* 098-Q-Cell600ZNS* * W numerze katalogowym w miejscu * należy dodać wybraną wersję (Basic lub INOX) np. 098-Q-Cell400ZNSbasic. 098-Q-Cell- 500ZN* 098-Q-Cell- 700ZN* 098-Q- Cell700/2ZN* 098-Q-Cell- 1400ZN* Wyposażenie opcjonalne: alarm odchyłki od temperatury zadanej, kółka jezdne, stolik z kółkami, wewnętrzne gniazda 230 V, protokoły IQ, OQ, PQ, oprogramowanie Q-Soft. (opis strona!!!). Q-Cell 600 ZNS ZAMRAŻARKI SERII ZLN Serię ZNL charakteryzują: wersje z wnętrzem z tworzywa sztucznego lub ze stali nierdzewnej (INOX), dostępne w obudowie z blachy malowanej proszkowo lub ze stali nierdzewnej (INOX), izolacja termiczna pianka poliuretanowa, modele z drzwiami pełnymi lub z oknem wizyjnym, naturalny obieg powietrza, zewnętrzny wyświetlacz temperatury i czasu, mikroprocesorowy sterownik czasu i temperatury, sygnalizacja uszkodzenia czujnika temperatury, kontrola zaniku napięcia, interfejs RS 232. Przykładowe zastosowania: długoterminowe przechowywanie próbek i materiału biologicznego, testy mrozoodporności materiałów budowlanych. ZLN

41 ŁĄCZY NAS CHEMIA... ZNL 75 ZLN 145 ZLN 180 ZLN 125 ZLN 200 ZLN 300 ZLN 400 Pojemność [l] Obieg powietrza naturalny Zakres temperatury pracy [ C] Sterownik mikroprocesorowy z zewnętrznym wyświetlaczem Wymiary zewnętrzne S x W x G 560 x 850 x x 1250 x x 1455 x x 1150 x x 1320 x x 1680 x x 2090 x 755 Wymiary wewnętrzne S x W x G 410 x 630 x x 970 x x 1160 x x 600 x x 770 x x 1150 x x 1400 x 590 Waga [kg] Ilość półek standard/max. 2/2 4/4 5/5 2/3 2/4 3/6 4/4 Moc znamionowa [W] Zasilanie 50 Hz [V] 230 Regulacja temperatury [ C] Co 1,0 Stabilność temperatury* w -10 C [ C] +/- 0,4 +/- 0,6 +/- 0,7 +/- 1,0 +/- 2,0 Numer katalogowy 090-ZLN ZLN ZLN ZLN ZLN ZLN ZLN400 *Stabilność temperatury mierzona w geometrycznym środku komory. Dodatkowe opcje i akcesoria na stronie!!! ZAMRAŻARKI SERII L Chłodziarki serii L można podzielić na 2 podstawowe grupy: PROFI przełączniki membranowe alarm dźwiękowy i wizualny ustawianie temperatury z dokładnością do 0,1 C interfejs RS 485 zamek w standardzie podwójny dynamiczny obieg powietrza autonomiczne zasilanie rejestracji danych pamięć 30 alarmów z zachowaniem czasu i daty zintegrowany zegar czasu rzeczywistego automatyczne rozmrażanie z użyciem gorącego gazu wymienialne uszczelki prosty dostęp do kompresora kółka jezdne z blokadą Zamrażarki z systemem kontroli PROFI COMFORT przełączniki membranowe alarm dźwiękowy i wizualny ustawianie temperatury z dokładnością do 0,1 C interfejs RS 485 zamek w standardzie dynamiczny obieg powietrza termostat zabezpieczony przed wzrostem temperatury powyżej 2 C wewnątrz urządzenia drzwi zamykane samoczynnie Model LGPv 1420 LGPv 6520 Pojemność [l] Wymiary zewn. S x G x W 1430 x 830 x x 830 x 2150 Wymiary wewn. S x G x W 1263 x 650 x x 650 x 1550 Zakres temperatury [ C] Zużycie energii [kwh] 8,9 4,7 Obieg powietrza wymuszony Waga [kg] Ilość półek/rodzaj 8/druciane powlekane tworzywem 4/druciane powlekane tworzywem Drzwi pełne pełne Rodzaj odszraniania automatyczne Numer katalogowy 983-LGPv LGPv6520 LGPv1420 Wyposażenie opcjonalne: LGPv ruszt z powłoką z tworzywa sztucznego szyna profilowana typu U prawa/lewa czujnik temperatury produktów NTC klucz na podczerwień (wraz z oprogramowaniem) oprogramowanie dokumentacyjne (złącze szeregowe) oprogramowanie Q-Soft (opis strona!!!) LGPv

42 Chłodziarko-zamrażarka z systemem kontroli COMFORT Model LCv 4010 Pojemność [l] chłodziarka/zamrażarka 254/107 Wymiary zewn. S x G x W 600 x 615 x 2000 Wymiary wewn. S x G x W chłodziarka 455 x 435 x 1110 zamrażarka 431 x 435 x 597 Zakres temperatury [ C] chłodziarka/zamrażarka / Zużycie energii [kwh] 1,8 Obieg powietrza chłodziarka/zamrażarka wymuszony/statyczny Waga [kg] 67 Drzwi pełne Rodzaj odszraniania chłodziarka/zamrażarka automatyczne/manualne Numer katalogowy 983-LCv1410 Wyposażenie opcjonalne: LCv 1410 czujnik temperatury produktów NTC klucz na podczerwień (wraz z oprogramowaniem) oprogramowanie dokumentacyjne (złącze szeregowe) Firma Liebherr ma w swojej ofercie laboratoryjnej również chłodziarki przeznaczone do przechowywania łatwopalnych i wybuchowych substancji Model LGex 3410 LGUex 1500 Pojemność [l] Wymiary zewn. S x G x W 600 x 615 x x 615 x 820 Wymiary wewn. S x G x W 420 x 400 x x 450 x 663 Zakres temperatury [ C] Zużycie energii [kwh] 0,9 Obieg powietrza statyczny Waga [kg] Moc [W] Ilość szuflad/koszy 8/0 3/1 Drzwi pełne Rodzaj odszraniania manualne Numer katalogowy 983-LGex LGUex1500 Wyposażenie opcjonalne: LGex 3410 regulowane nóżki LGex 1500 rolki rama do łączenia urządzeń LGUex 1500 LCv 4010 ZAMRAŻARKI SERII UPLTF/ULUF/UPUL/ULUF Zamrażarki Arctiko charakteryzuje: dobra izolacja pianka poliuretanowa, rewelacyjny system jednokompresorowy zapewniający nieosiągalną wcześniej wydajność przy mniejszym zużyciu energii elektrycznej, niski poziom hałasu, mikroprocesorowe sterowanie układem kontroli temperatury z wyświetlaczem LED, przezroczyste fronty szuflad. UPLTF 90 UPLTF 275 ULUF 400 UPUL 540 ULUF 800 Pojemność [l] Obieg powietrza wymuszony Zakres temperatury pracy [ C] Sterownik mikroprocesorowy z zewnętrznym wyświetlaczem Wymiary zewnętrzne S x W x G 544 x 623 x x 630 x x 885 x x 805 x x 885 x 2089 Wymiary wewnętrzne (x 2) 388 x 456 x x 400 x x 608 x x 586 x 1470 S x W x G 480 x 608 x 1415 Waga [kg] Zasilanie 50 Hz [V] 230 Numer katalogowy 313-UPLTF UPLTF ULUF UPUL ULUF800 LGex

43 ŁĄCZY NAS CHEMIA... ZAMRAŻARKI NISKOTEMPERATUROWE SERII ULTF/ULUF/MUF Serię zamrażarek niskotemperaturowych charakteryzuje: urządzenia dostępne w wersji skrzyniowej i szafowej, wersję z wnętrzem z tworzywa sztucznego lub ze stali nierdzewnej (INOX), dostępne w obudowie z blachy malowanej proszkowo lub ze stali nierdzewnej (INOX), izolacja termiczna pianka poliuretanowa, modele z drzwiami pełnymi lub z oknem wizyjnym, naturalny obieg powietrza, zewnętrzny wyświetlacz temperatury i czasu, mikroprocesorowy sterownik czasu i temperatury, interfejs RS 232. ULUF 800 MUF 40 ULTF 80 ULTF 320 ULTF 420 MUF 40 ULUF 450 ULUF 700 ULUF 850 Budowa skrzyniowa szafowa Pojemność [l] Obieg powietrza statyczny Zakres temperatury pracy [ C] Sterownik mikroprocesorowy z zewnętrznym wyświetlaczem Wymiary zewnętrzne S x W x G 552 x 648 x x 698 x x 698 x x 660 x x 885 x x 885 x x 885 x 2089 Wymiary wewnętrzne S x W x G 390 x 390 x x 440 x x 440 x x 356 x x 608 x x 608 x 1415 (2 x) 480 x 608 x 1415 Waga [kg] Moc znamionowa [W] Zasilanie 50 Hz [V] 230 Rodzaj odszraniania manualne Regulacja temperatury [ C] Co 0,1 Stabilność temperatury w -40 C [ C] +/- 2,0 Numer katalogowy 313-ULTF ULTF ULTF MUF ULUF ULUF ULUF850 Wyposażenie opcjonalne: wnętrze wykonane ze stali nierdzewnej, stelaże na płytki do testów Elisa, system zasilania awaryjnego CO 2 (z butlą lub bez) system niezbędny w sytuacji awarii zasilania, system kontroli zużycia gazu w butli CO 2 backup, niezależny rejestrator temperatury Q-MSystem z własnym czujnikiem temperatury, system kontroli dostępu za pomocą kart magnetycznych, system rejestracji zdarzeń (identyfikacja osoby otwierającej zamrażarkę, stany alarmowe, brak zasilania). KOMORY KLIMATYCZNE KOMORY KLIMATYCZNE SERII KK Serię KK charakteryzuje: pojemność od 115 do 1460 litrów, wersje STD i TOP+, (opis strona!!!), regulacja temperatury: C, regulacja wilgotności: %, programowanie temperatury i wilgotności w czasie rzeczywistym, wnętrze ze stali nierdzewnej, obudowa z blachy malowanej proszkowo, ze stali nierdzewnej szlifowanej (INOX/S) lub ze stali nierdzewnej strukturalnej (INOX/G), wymuszony obieg powietrza, regulacja obrotów wentylatora w zakresie %, układ grzewczy i chłodzący, funkcja automatycznego odszraniania, oświetlenie nadpółkowe z regulacją intensywności (opcja FIT). Komora fitotronowa posiada dodatkowo: system symulacji dnia i nocy (z płynną regulacją oświetlenia), maksymalny zakres temperatury bez oświetlenia: C, maksymalny zakres temperatury z oświetleniem: C, możliwość wyboru barwy oświetlenia, możliwość wyboru natężenia oświetlenia maksymalnie LUX na półkę. KK 1200 KK 350 FIT 43

44 KK 115 KK 240 KK 350 KK 400 KK 500 KK 700 KK 750 KK 1200 Pojemność [l] Obieg powietrza wymuszony Zakres temperatury pracy [ C] Sterownik Wymiary zewnętrzne S x W x G Wymiary wewnętrzne S x W x G Ilość półek standard/ max. Max. natężenie światła na półkę Wersja FIT mikroprocesorowy z zewnętrznym wyświetlaczem 650 x 1095 x x 1420 x x 1980 x x 1750 x x 2010 x x 2010 x x 1900 x x 2010 x x 540 x x 800 x x 1340 x x 1040 x x 1525 x x 1510 x x 1200 x x 1510 x 690 druciane 2/7 3/10 3/11 3/14 3/11 3/11 5/16 2 x 3/11 z oświetleniem 1/2 1/3 -/- 1/3 1/3 1/3 1/3 1/3 wersja FIT Reagulacja temperatury [ C] Co 0,1 Zasilanie 50 Hz [V] 230 Numer katalogowy* 090-KK KK KK KK KK KK KK KK 1200 FIT 090-KK 115FIT 090-KK 240FIT 090-KK 350FIT 090-KK 400FIT 090-KK 500FIT 090-KK 700FIT 090-KK 750FIT 090-KK 1200FIT *Po numerze katalogowym należy podać wersję wyposażenia STD, TOP. Dodatkowe opcje i akcesoria na stronie!!! KOMORY KLIMATYCZNE SERII HPP/HCP Serię komór klimatycznych firmy MEMMERT charakteryzuje: pojemność od 108 do 749 l, dwa czujniki temperatury Pt 100, port USB i oprogramowanie CELSIUS do programowania i dokumentowania, port kart chip MEMory card XL stanowiący zewnętrzną pamięć urządzenia, umożliwiającą wprowadzenie programu bez konieczności każdorazowego programowania (w dostawie jedna karta gratis), zakres temperatury C, zakres wilgotności %, regulator klasy PERFECT (opis strona!!!), podwójne drzwi, wnętrze ze stali nierdzewnej, obudowa zewnętrzna ze stali nierdzewnej strukturalnej. HPP 108 HPP 749 Pojemność [l] Wymiary wewnętrzne S x W x G 560 x 480 x x 1200 x 600 Wymiary zewnętrzne S x W x G 710 x 760 x x 1620 x 825 Waga [kg] Zasilanie 50 Hz [V] 230 Zakres temp. [ C] Dokładność temperatury [ºC] +/- 0,1 Alarmy nad- i podtemperaturowe, nad- i podwilgotnościowe, opróżnienia zbiorników wodnych Pobór mocy [W] Numer katalogowy 740-HPP HPP749 HPP 108 HCP 108 HCP 153 HCP 246 Pojemność [l] Wymiary wewnętrzne S x W x G 560 x 480 x x 500 x x 640 x 600 Wymiary zewnętrzne S x W x G 710 x 760 x x 938 x x 938 x 750 Waga [kg] Zasilanie 50 Hz [V] 230 Zakres temp. [ C] z wilgotnością bez wilgotności Dokładność temperatury [ C] +/- 0,1 Alarmy nad- i podtemperaturowe, nad- i podwilgotnościowe, opróżnienia zbiorników wodnych Pobór mocy [W] Numer katalogowy 740-HCP HCP HCP

45 ŁĄCZY NAS CHEMIA... PIECE LABORATORYJNE PIECE LABORATORYJNE SERII FCF Piece firmy Czylok charakteryzuje: profesjonalne wykonanie oparte o właściwe rozwiązania konstrukcyjne i wieloletnie doświadczenie w projektowaniu i produkcji, bezpieczna eksploatacja po otwarciu drzwi całkowite odseparowanie grzałek od zasilania, łatwa obsługa, długa żywotność i bezawaryjność, niski koszt eksploatacji tylko 65% mocy zainstalowanej przy 1000 C, precyzyjna regulacja temperatury, dwie wersje temperaturowe do 1150 C lub 1300 C, krótkie czasy nagrzewania, bardzo dobry rozkład temperatury w komorze, seryjnie montowany otwór wyciągowy gazów z komory przedłuża żywotność pieca, elastyczne zamknięcie drzwi, możliwość uruchomienia i przeszkolenia przez fachową obsługę. Sterowanie: proste w obsłudze, precyzyjna regulacja z dokładnością ± 3 C, nastawienie temperatury co 1 C, łatwe w podłączaniu w wyniku zastosowania wysokiej jakości złącza, możliwość programowania czasów załączenia i zakończenia procesu sterownik SP, możliwość programowania gradientowego narastania temperatury (10 programów w 10 odcinkach czasowych każdy) sterownik SM. Piece komorowe Piece muflowe Piece komorowe FCF - 2,5 FCF - 3,5 FCF - 8 FCF - 22 FCF-22H P M P M P M P M P M Temp. max [ C] Objętość komory [l] 2,5 3, Wymiary komory S x W x G 140 x 100 x x 110 x x 170 x x 220 x 350 Wymiary zewnętrzne S x W x G 505 x 400 x x 440 x x 475 x x 630 x x 680 x 830 Waga [kg] Zasilanie [V] Moc [kw] 0,9 2,5 1,8 3,3 5 Sterownik P M P M P M P M P M Numer katalogowy 316-FCF2,5P 316-FCF2,5M 316-FCF3,5P 316-FCF3,5M 316-FCF8P 316-FCF8M 316-FCF22P 316-FCF22M 316-FCF22HP 316-FCF22HM Piece muflowe Do 1500 C FCF - 2,5 FCF - 5 FCF - 7 FCF - 12 SP SM SP SM SP SM SP SM FCF - 22 SP Temp. max [ C] Objętość komory [l] 2, Wymiary komory S x W x G 140 x 85 x x 125 x x 125 x x 200 x x 220 x 350 Wymiary zewnętrzne 500 x 400 x x 480 x x 480 x x 595 x x 655 x 820 S x W x G Waga [kg] Zasilanie [V] 230 Moc [kw] 1,4 2,4 2,5 3 3,3 Sterownik SP SM SP SM SP SM SP SM SP Numer katalogowy 316-FCF2,5SP 316-FCF2,5SM 316-FCF5SP 316-FCF5SM 316-FCF7SP 316-FCF7SM 316-FCF12SP 316-FCF12SM 316-FCF22SP 45

46 Do 1300 C FCF- 2,5 FCF - 5 FCF - 7 FCF - 12 SHP SHM SHP SHM SHP SHM SHP SHM Temp. max [ C] 1300 Objętość komory [l] 2, Wymiary komory S x W x G 140 x 85 x x 125 x x 125 x x 200 x 250 Wymiary zewnętrzne S x W x G 500 x 400 x x 480 x x 480 x x 595 x 730 Waga [kg] Zasilanie [V] 230 Moc [kw] 1,6 2,4 2,8 3,3 Sterownik SP SM SP SM SP SM SP SM Numer katalogowy 316-FCF2,5SHP 316-FCF2,5SHM 316-FCF5SHP 316-FCF5SHM 316-FCF7SHP 316-FCF7SHM 316-FCF12SHP 316-FCF12SHM Wyposażenie dodatkowe: układ zasilania komory w gaz ochronny, wziernik, stelaż pod piec, wyciąg z wentylatorem, przegroda komory, sygnalizacja dźwiękowa zakończenia programu, komputerowe sterowanie i rejestracja przebiegu procesu, dodatkowy układ pomiaru temp., świadectwo wzorcowania układu kontrolno-pomiarowego. PIECE SERII SNOL Piece serii SNOL to wysokiej klasy urządzenia do wygrzewania, spalania, spopielania, wytapiania i suszenia wszelkiego rodzaju materiałów. Stosowane są w laboratoriach naukowych i badawczych, w kontroli jakości, w przemyśle, w drogownictwie, w medycynie, w elektrociepłowniach, na oczyszczalniach ścieków, w laboratoriach akademickich i wielu innych. Piece charakteryzują się krótkim czasem nagrzewania, bardzo dobrą termoizolacją, wysoką jakością wykonania przy rozsądnej cenie. Posiadają zabezpieczenie przed przegrzaniem. Obudowa wykonana jest ze stali malowanej proszkowo. Piece SNOL charakteryzuje: ekologiczne materiały termoizolacyjne wysokiej jakości, niskie koszty energii elektrycznej, duża dokładność procesu, obudowa malowana farbami proszkowymi, okres gwarancyjny do 24 miesięcy, ceramiczne płyty denne. SNOL 30/1100 LSF01 Laboratoryjne piece komorowe: wytrzymała komora ceramiczna, półotwarte elementy grzewcze (do 1100 C i do 1300 C w modelach), zamknięte elementy grzewcze (do 900 C i do 1200 C w modelach). W zależności od modelu wyróżniamy aż cztery zakresy temperatur 900, 1100, 1200 oraz 1300 C. Do 1100 C SNOL 40/1200 LSF01 Model 4/900 7,2/900 12/900 15/900 4/1100 7,2/ / /1100 Pojemność [l] 4 7, , T max [ C] Wymiary komory S x W x G Wymiary zewnętrzne S x W x G 120 x 100 x x 500 x x 130 x x 540 x x 180 x x 740 x x 160 x x 740 x x 100 x x 500 x x 130 x x 540 x x 180 x x 740 x 700 Waga [kg] Moc [kw] 3,7 3,7 4,5 6 3,7 3,3 4,5 6 Zasilanie [V] Otwieranie drzwi Numer katalogowy 210 x 160 x x 740 x 800 na bok w dół na bok w górę w górę na bok w dół na bok w górę w górę 773-SNOL4/ 900 LSC01* 773-SNOL4/ 900LZC01* 773-SNOL7,2/ 900LSC01* 773-SNOL12/ 900LHC01* *Przy zamówieniu należy do numeru katalogowego, po spacji, dodać końcówkę z numerem wybranego sterownika: Nazwa sterownika Numer Omron E5CSV E5CSV Omron E5CN E5CN Omron E5CK E5CK Eurotherm Eurotherm SNOL15/ 900LHC01* 773-SNOL4/ 1100 LSC01* 773-SNOL4/ 1100 LZC01* 773-SNOL7,2/ 1100 LSC01* 773-SNOL12/ 1100LHC01* 773-SNOL15/ 1100LHC01* 46

47 ŁĄCZY NAS CHEMIA... Do 1300 C Model 4/1200 7,2/ / /1200 4/1300 7,2/ / /1300 Pojemność [l] 4 7, , T max [ C] Wymiary komory 120 x 100 x x 130 x x 180 x x 160 x x 100 x x 130 x x 180 x x 160 x 410 S x W x G Wymiary zewnętrzne S x W x G 440 x 500 x x 690 x x 740 x x 740 x x 500 x x 690 x x 740 x x 740 x 800 Waga [kg] Moc [kw] 3,7 4 4,5 6 3,7 3,3 4,5 6 Zasilanie [V] 230 Otwieranie na bok w dół na bok w górę w górę na bok w dół na bok w górę w górę drzwi Numer katalogowy 773SNOL4/ 1200 LSC01* 773-SNOL4/ 1200 LZC01* 73-SNOL7,2/ 1200LSC01* 773-SNOL12/ 1200LHC01* 773-SNOL15/ 1200LHC01* *Przy zamówieniu należy do numeru katalogowego, po spacji, dodać końcówkę z numerem wybranego sterownika (patrz strona!!!) 773-SNOL4/ 1300 LSC01* 73-SNOL7,2/ 1300 LSC01* 773-SNOL12/ 1300LHC01* 773-SNOL12/ 1300LHC01* 773-SNOL15/ 1300LHC01* Piece komorowe z włókna ceramicznego: komora wyprodukowana z włókien ceramicznych, zamontowane próżniowo elementy grzewcze (do 1100 C), elementy grzewcze w rowkach (do 1200 C), elementy grzewcze na rurkach (do 1300 C), otwarte elementy grzewcze (do 1600 C), czarna rama pieca (w modelach 7,2/1200 i 7,2/1300). Model 30/ / / /1300 8/1600 Pojemność [l] T max [ C] Wymiary komory S x W x G 300 x 300 x x 600 x x 290 x x 290 x x 150 x 300 Wymiary zewnętrzne 640 x 830 x x 1250 x x 830 x x 830 x x 620 x 620 S x W x G Waga [kg] Moc [kw] 3,4 5,4 3,4 4,6 8 Drzwi Na bok Zasilanie [V] Numer katalogowy /1100LSF01* /1100LSF01* /1200LSF01* /1300LSF01* 773-8/1600LSF01* *Przy zamówieniu należy do numeru katalogowego, po spacji, dodać końcówkę z numerem wybranego sterownika. (opis na poprzedniej stronie) Piece muflowe: jednorodna komora z włókien ceramicznych, zamontowane próżniowo elementy grzewcze w przypadku modeli do 1100 C, elementy grzewcze odsłonięte w modelach z temperaturą maksymalna 1300 C, do wyboru drzwi otwierane w górę, w dół lub na boki, aby dopasować sprzęt do indywidualnych potrzeb użytkownika (różne wymiary pieca w zależności od wybranej opcji). Model 8,2/1100 6,7/1300 Pojemność [l] 8,2 6,7 Temperatura max [ C] Wymiary komory S x W x G 200 x 133 x x 133 x 295 Wymiary zewnętrzne S x W x G 440 x 510 x x 510 x 620 Waga [kg] Moc [kw] 1,8 2,4 Zasilanie [V] 230 Otwieranie drzwi w górę na bok w dół w górę na bok w dół Numer katalogowy* 773-SNOL8,2/ 1100 LHM01* 773-SNOL8,2/ 1100 LSM01* 773-SNOL8,2/ 1100 LZM01* 773-SNOL6,7/ 1300 LHM01* 773-SNOL6,7/ 1300 LSM01* *Przy zamówieniu należy do numeru katalogowego, po spacji, dodać końcówkę z numerem wybranego sterownika. (opis na poprzedniej stronie) 773-SNOL6,7/ 1300 LZM01* SNOL 7,2/1100 LSC01 SNOL 7,2/1300 LSC01 SNOL 8,2/1100 LZM

48 Wyposażenie opcjonalne: otwór wentylacyjny na końcu komory, okno do obserwacji procesu (Ø 35 mm) do 1100 C, komin do wyciągu gazów z komory, dodatkowe płyty ceramiczne, sygnał dźwiękowy, zabezpieczenie przed przegrzaniem, program do dokumentacji danych, możliwość podłączenia do komputera RS232/RS-485/ USB, kontrola urządzeń pomiarowych, stolik pod piec. Sterowanie: W piecach wykorzystywane są dokładne cyfrowe sterowni ki firm Omron i Eurotherm z automatycznym lub ręcznym wyborem parametrów. Użytkownik może wybrać zwykły lub programowalny termo regulator, który ma możliwość dokładnego zaprogramowania procesu z podziałem na 16 kroków (regulacja wzrostu lub spadku temperatury, zachowanie usta wionej temperatury, automatyczne wyłączanie). Szeroki wybór urządzeń pozwala na wybór optymalnego re gulatora do pożądanego procesu. W regulatorach zainstalowany jest kontroler czujników pomi arowych, pokazywana jest ustawiona i/lub obecna tempera tura w komorze. Pomiar temperatury odbywa się przy pomo cy termopary lub termoopornika, jest możliwość sterowania urządzeniem oraz rejestrowania danych na komputerze, po podłączeniu złączami RS-232/RS-485/USB. Sterownik Omron E5CSV Omron E5CN Omron E5CK Eurotherm 3216 Eurotherm 3208 Programowanie Liczba programów 0 1* 4 1* 5 Liczba kroków Złącze komputerowe Metoda sterowania Sygnał sterowania *Podstawowy program dwukrokowy. Omron E5CS Omron E5CN Omron E5CK Eurotherm 3216 PID On/Off Przekaźnikowy Typ Napięcie 12 VDC Liczba wyjść Eurotherm 3208 W wyposażeniu dodatkowym proponujemy oprogramowanie TC Views oraz E5CKT. Programy te przeznaczone są do rejestrowania i przechowywania danych, procesów obróbki termicznej oraz do sterowania termoregulatorem. Program jest przeznaczony do pracy w środowisku Windows, istnieje możliwość podłączenia i jed noczesnego sterowania kilkoma urządzeniami. Zarządzanie, przeglądanie temperatur procesu oraz innych parametrów i wizuali zowanie tego diagramami staje się bardzo proste. wizualizacja parametrów ustawionych i faktycznych gromadzenie i przechowywanie danych procesu graficzne odzwierciedlenie danych procesu sterowanie parametrami termoregulatora możliwość podłączenia kilku termoregulatorów (TCViews) PŁASZCZE GRZEJNE PŁASZCZE GRZEJNE SERII SXKW Płaszcze grzejne z obudową ze stali, pokrytą farbą proszkową. Urządzenia mogą pracować do 8 godzin, a maksymalna temperatura grzania to 380 C. Dostępne są modele: z regulatorem mocy, z regulatorem mocy i mieszadłem magnetycznym, z zewnętrznym czujnikiem temperatury (dokładność: ± 1 C). Pojemność [ml] Wymiary Moc [W] Płaszcz z regulatorem mocy Płaszcz z mieszadłem Płaszcz z czujnikiem temp x B B C x B B C x B B C x B B C x B C x B C x B C x B C x B C Płaszcz grzejny z mieszadłem magnetycznym 48

49 ŁĄCZY NAS CHEMIA... PŁASZCZE GRZEJNE SERII EM Płaszcze grzejne z regulatorem mocy grzejnej, o prostej konstrukcji, umożliwiają łatwą wymianę elementu grzejnego. Obudowa z polipropylenu jest odporna na działanie czynników chemicznych, dobra izolacja i odpowiednia cyrkulacja powietrza zapobiegają nagrzaniu, a uziemiona, stalowa siatka ochronna zabezpiecza użytkownika przed porażeniem w przypadku zalania elementu grzejnego. SERIA EM: z regulatorem mocy. SERIA EMA: z regulatorem mocy i mieszadłem magnetycznym. Pojemność [ml] Moc [W] Czas do wrzenia wody [min] Płaszcz z regulatorem mocy Płaszcz z mieszadłem 50 60/ EM0050/CE 918-EMA0050/CEB / EM0100/CE 918-EMA0100/CEB / EM0250/CE 918-EMA0250/CEB / EM0500/CE 918-EMA0500/CEB / EM1000/CE 918-EMA1000/CEB / EM2000/CE 918-EMA2000/CEB EM3000/CE EM5000/CE - EM2000-CE PŁASZCZE GRZEJNE SERII OM Płaszcze grzejne z cyfrowym kontrolerem temperatury i/lub mieszadłem magnetycznym posiadają modułową konstrukcję umożliwiającą dopasowanie konfiguracji do potrzeb użytkownika. Podstawa posiada mieszadło magnetyczne z cyfrowym wskaźnikiem obrotów ( obr./min) oraz cyfrowy kontroler temperatury i jest dostarczana w komplecie zewnętrzną sondą temperaturową, zapewniającą utrzymanie zadanej temperatury z dokładnością ±1 C. Natomiast moduły grzejne zostały wyposażone w aluminiową obudowę odporną chemicznie, dobrą izolację i odpowiednią cyrkulację powietrza zapobiegają nagrzaniu i uziemioną stalową siatkę ochronną zabezpieczającą użytkownika przed porażeniem w przypadku zalania elementu grzejnego. Dostępne są 2 modele: OMC: standardowy model, OMCA: model z mieszadłem magnetycznym. Nazwa Podstawa OMC, moduł grzejny, sonda temp., do kolb 250 ml Podstawa OMC, moduł grzejny, sonda temp., do kolb 500 ml Podstawa OMC, moduł grzejny, sonda temp., do kolb 1000 ml Podstawa z kontrolerem temp. i mieszadłem magnetycznym Podstawa z kontrolerem temp. Moduł grzejny do kolb 250 ml Moduł grzejny do kolb 500 ml Moduł grzejny do kolb 1000 ml Uniwersalny moduł grzejny do kolb ml Uniwersalny moduł grzejny do kolb ml Mieszadło magnetyczne (do zainstalowania w OMC) Sonda temperaturowa 918-OMCA OMCA OMCA OMCA 918-OMC 918-OM OM OM OM0250T 918-OM1000T 918-OMA 918-AZ OMCA1000 PŁYTY GRZEJNE PŁYTY GRZEJNE SERII EV Płyty grzejne jedno- i wielostanowiskowe o średnicy 86 mm. Każda z płyt może być indywidualnie włączana i kontrolowana. Zostały wyposażone w włącznik dipolowy i lampkę kontrolną, zapewniają wygodne użytkowanie dzięki szerokiemu asortymentowi akcesoriów. Model EV 1 EV 14 EV 16 Max. temperatura 425 C Liczba stanowisk Wymiary 150 x 225 x x 225 x x 225 x 110 Waga [kg] Moc [W] Zasilanie 230 V AC, 50/60 Hz EV EV16

50 PŁYTY GRZEJNE SERII KI Płyty grzejne jedno- i wielostanowiskowe przeznaczone do kolb okrągłodennych. Wbudowany reflektor cieplny zapobiega nagrzewaniu obudowy, a każda z płyt może być indywidualnie włączana i kontrolowana z wyłącznikiem głównym i lampką kontrolną. Model KI 1 KI 2 KI 16 KI 24 KI 26 Max. temperatura 600 C 650 C 600 C 650 C Liczba stanowisk Pojemność kolb [ml] Wymiary 150 x 225 x x 225 x x 225 x 130 Waga [kg] Moc [W] Zasilanie 230 V AC, 50/60 Hz KI2 PŁYTY GRZEJNE SERII SG Płyty grzejne przeznaczone do pracy ciągłej, wykonane ze stali nierdzewnej, z temperaturą maksymalną do 500 C. Każde urządzenie posiada regulator mocy wyjściowej grzania, zapewniający regulację temperatury w zakresie od 10% do 100%. Stanowiska mogą być sterowanie niezależnie. Modele SGR umożliwiają kontrolę pracy przy użyciu dodatkowego termometru. Płyta grzejna Ø 85 mm Ilość stanowisk Moc [W] Waga [kg] 1,5 4,8 7,0 Długość Odległość między stanowiskami Wymiary 145 x 155 Zasilanie [V/Hz] 230/ 50, SGK1 530-SGK4 530-SGK6 Wyposażenie dodatkowe do płyt grzejnych serii SG: Nazwa Statyw, 12 x 660 mm Uchwyt do termometru kontaktowego Kabel do termometru kontaktowego Nasadka na płytę do postawienia na kolby okrągłodenne 250 ml 530-ST HK3 530-SK AM25Z Płyta grzejna Ø 150 mm Ilość stanowisk Moc [W] Waga SG [kg] 2,8 5,2 7,6 10,0 12,4 14,8 Waga SGR [kg] 2,9 5,4 7,9 10,4 12,9 15,4 Długość Odległość między stanowiskami 175 Wymiary 160 x 210 Zasilanie [V/Hz] 230/ 50, 60 SG 530-SG1 530-SG2 530-SG3 530-SG4 530-SG5 530-SG6 SGR 530-SGR1 530-SGR2 530-SGR3 530-SGR4 530-SGR5 530-SGR6 SGK1 PŁYTY GRZEJNE SERII CERAN Płyty grzejne wykonane z ceramiki szklanej o wysokiej odporności mechanicznej i termicznej. Płyty są również odporne na działanie kwasów i promieniowania UV. Obudowa natomiast wykonana jest ze stali nierdzewnej. Czas nagrzewania płyt grzejnych do temperatury 500 C wynosi 8 minut. Dla zapewnienia stabilności urządzenie wyposażone zostało w nóżki o regulacji wysokości w zakresie do 8 mm. CERAN A: modele z wbudowanym sterownikiem. CERAN SR: modele ze sterownikiem połączonym za pomocą kabla. Model Zakres regulacji temperatury 50 C do 500 C Wymiary płyty 430 x x x x x 430 Moc [W] Waga [kg] 5 5,5 6,5 9 11,5 Zasilanie [V/Hz] 230/ 50, / 50, 60 A 530-4A A A A A SR 530-4S SR SR SR SR CERAN 22 A 50

51 ŁĄCZY NAS CHEMIA... PŁYTY GRZEJNE SERII PZ Urządzenia z regulatorem mikroprocesorowym, pozwalające na precyzyjne ustawienie temperatury w zakresie co 0,1 C (do 99,9 C) i co 1 C (powyżej 100 C), przeznaczone do pracy w trybie ciągłym. Bieżąca temperatura jest wyświetlana na czytelnym wyświetlaczu, a ustawiona temperatura zostaje w pamięci urządzenia nawet mimo jego wyłączenia. Powierzchnia płyt wykonana jest z aluminium i zapewnia łatwą konserwację. Wszystkie modele wyposażone są w gniazdo umożliwiające podłączenia termometru kontaktowego lub wyłącznika czasowego, który pozwala na wyłączanie urządzenia w ustalonych odstępach czasu. Dodatkowo w modelu PZ 60 można zamontować pręty wspierające w odstępach 125 mm. Model PZ 28-1 PZ 28-2 PZ 35 PZ 60 PZ 72 Zakres regulacji temperatury 20 C do 110 C 20 C do 300 C Dokładność ±0,1 K ±0,5 K Wymiary 210 x 300 x x 380 x x 215 x x 610 x 185 Wymiary płyty grzejnej 200 x x x x x 580 Moc [W] Zasilanie [V/Hz] 230/ 50, 60 Waga [kg] PZ PZ PZ PZ PZ72 PZ 35 PŁYTY GRZEJNE SERII RC Płyty grzejne pokryte epoksydem odpornym na chemikalia i korozję, z możliwością regulacji temperatury, gwarantują równomierne rozłożenie temperatury grzania na całej powierzchni. Obudowa jest odporna chemicznie i mechanicznie oraz chroni przed przedostawaniem się ciał obcych do wnętrza urządzenia. RC: płyta jednostanowiskowa. RC 2: płyta dwustanowiskowa. Model RC RC 2 Zakres regulacji temperatury temp. pokojowa do 370 C Średnica płyty grzejnej 155 Moc [W] Waga [kg] 1,4 3,3 Wymiary 165 x 115 x x 90 x F F RC PŁYTA GRZEJNA REC Ceramiczna płyta grzejna jednostanowiskowa z regulacją temperatury gwarantuje równomierne rozłożenie temperatury grzania na całej powierzchni. Urządzenie, dzięki białej płycie, jest idealnie przystosowane do miareczkowania, ponieważ umożliwia obserwację zmian koloru. Obudowa jest odporna chemicznie i mechanicznie, a temperatura kontrolowana elektronicznie. Urządzenie ostrzega przed nagrzaną płytą, gdy jej temperatura przekroczy 50 C. Model REC Zakres regulacji temperatury temp. pokojowa do 540 C Wymiary płyty grzejnej 180 x 180 Klasa ochrony IP 42 Moc [W] 800 Waga [kg] 3,15 Wymiary 205 x 96 x F REC Wyposażenie dodatkowe do płyt grzejnych firmy VELP Nazwa produktu Podkładka na kolbę 250 ml 439-A Podkładka na kolbę 500 ml 439-A Podkładka na kolbę 1000 ml 439-A Pręt pomocniczny 439-A
