1 Solarny radiowy licznik rowerowy Instrukcja obsługi Nr produktu: Wersja 05/09 Przeznaczenie Produkt przeznaczony jest do odmierzania i wyświetlania pewnych danych na rowerze (np. prędkość, przebytą odległość). Magnes montuje się na przednim kole. Czujnik radiowy rozpoznaje obroty koła i przesyła impuls radiowy do licznika. Dodatkowo, wbudowany został termometr i stoper, ponadto możliwe jest wyświetlenie spalonych kalorii i tłuszczu. Przy odpowiednim nasłonecznieniu wbudowana bateria solarna zasila licznik w energię. Licznik oraz jego akcesoria są odpowiednie do użytku na standardowym rowerze. Instalacja i użytkowanie na innym pojeździe, np. motocyklu jest niedozwolona! Produkt przeznaczony jest do użytku prywatnego. Nie jest przeznaczony do użytku komercyjnego. Używanie urządzenia w inny, niż opisany powyżej sposób, jest niedozwolone. Wszystkie nazwy firm oraz produktów są nazwami zastrzeżonymi odpowiednich właścicieli. Zawartość Licznik z baterią Uchwyt do montażu na kierownicy Czujnik radiowy z baterią Magnes Łącznik kabla Instrukcja obsługi Środki bezpieczeństwa Nie ponosimy odpowiedzialności za szkody mienia lub osobiste powstałe w wyniku nieprawidłowego użytkowania urządzenia, lub nieprzestrzegania instrukcji obsługi. W Strona 1 z 12

2 takich przypadkach gwarancja wygasa! Nie ponosimy odpowiedzialności za uszkodzenia materialne i na osobie wywołane przez nieprawidłowe użytkowanie lub niezastosowanie się do środków bezpieczeństwa. Gwarancja w takich przypadkach wygasa. Nieuprawnione zmiany i/lub modyfikacja urządzenia są niedopuszczalne z powodów bezpieczeństwa i certyfikatów zgodności (CE) (poza wymianą baterii, zgodnie z procedurą opisaną w niniejszej instrukcji obsługi). Nie pozostawiaj bez nadzoru opakowania urządzenia; może stać się niebezpieczną zabawką dla dzieci. Należy obchodzić się delikatnie z urządzeniem. Może zostać uszkodzone przez nacisk, przypadkowe upadki, nawet z niewielkiej wysokości. Baterie Trzymaj baterie z dala od dzieci. Podczas wkładania należy zwrócić uwagę na poprawną biegunowość baterii (dodatnia+/ujemna- ) Nie zostawiaj baterii bez nadzoru, ponieważ mogą zostać połknięte przez dzieci lub zwierzęta. Jeśli połknięte należy natychmiast skontaktować się z lekarzem. Wyciekające lub uszkodzone baterie mogą wywołać poparzenia kwasem gdy w kontakcie ze skórą, dlatego zaleca się stosowanie rękawic ochronnych podczas obchodzenia się z uszkodzonymi bateriami. Upewnij się, że baterie nie są otwierane, poddane spięciu lub wrzucane do ognia. Nigdy nie ładuj ponownie zwykłych baterii nie akumulatorów. Istnieje ryzyko eksplozji! Wyjmij baterie, jeśli urządzenie nie będzie używane przez dłuższy czas. Stare baterie mogą wyciec i uszkodzić produkt; utrata gwarancji! Dla poprawnej utylizacji baterii, prosimy zapoznać się z rozdziałem Utylizacja. Rozpoczęcie pracy / Wkładanie baterii / Wymiana baterii Baterie zostały prawdopodobnie włożone przez producenta. Aby włączyć licznik i aktywować wyświetlacz, po prostu przyciśnij dowolny przycisk. Jeśli istnieje potrzeba włożenia lub wymiany baterii, otwórz komorę baterii znajdującą się u dołu urządzenia, przekręcając pokrywę komory w lewo i zdejmując ją. Włóż jedną baterię typu CR2032 do licznika i do nadajnika, zwracając uwagę na poprawną biegunowość (zaobserwuj plus+/,minus-, pole dodatnie zawsze skierowane jest na zewnątrz). Strona 2 z 12

3 Załóż ponownie pokrywę komory baterii i zamknij przekręcając na prawo. Bateria musi zostać wymieniona jeśli kontrast wyświetlacza jest słaby, lub nic nie jest wyświetlane, lub żadne dane nie są przesyłane przez nadajnik. (Aby przeprowadzić test, zamień baterie). Zutylizuj baterie respektując ochronę środowiska (Zobacz sekcję Utylizacja ). Strona 3 z 12

4 lnstalacja 1 1a 1b 1c Strona 4 z 12 Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, Krakow,Polska Copyright Conrad Electronic 2010,Kopiowanie,rozpowszechnianie, zmiany bez zgody zabronione.

5 Najpierw przymocuj uchwyt do montażu na kierownicy (A), jak pokazano na rysunkach 1a, 1b, i 1c. Użyj używając dwóch zacisków kablowych (D). Wypustka znajdująca się na środku uchwytu (A) powinna być skierowana w stronę siodełka. Następnie zamontuj czujnik radiowy (B), także używając dwóch zacisków kablowych, z lewej lub prawej strony widelca przedniego koła, zobacz rys. 2. Magnes (C) należy przymocować do szprychy przedniego koła. W zależności od kształtu szprychy (okrągła lub eliptyczna) użyj odpowiedniego otworu, rys.3. Magnes musi obracać się dokładnie nad napisem SENSOR na czujniku radiowym (sprawdź kierunek strzałki). Jeśli to konieczne przesuń magnes i przymocuj w nowym miejscu. Przy mijaniu czajnika, odległość do magnesu nie powinna przekraczać 2 mm, w przeciwnym razie czujnik w czujniku radiowym może nie wykryć magnesu. Upewnij się, ze magnes nie ociera się o czujnik radiowy. Określanie obwodu koła / średnicy koła Aby otrzymać dokładną wartość dla prędkości oraz dystansu, należy określić obwód koła lub średnicę koła. Zalecamy używanie obwodu koła, gdyż daje to dokładniejsze wyniki. Znajdź równą, gładką powierzchnię (np. garaż). Zaznasz jakąś pozycję na kole, zrób to samo na ziemi (punkt A). Teraz przesuń rower do przodu, do momentu pełnego obrotu koła, i zaznacz to miejsce na ziemi (punkt B). Zmierz odległość pomiędzy punktem A i punktem B aby otrzymać obwód koła, który należy wpisać do licznika (wartość w milimetrach). Jeśli chcesz użyć średnicy koła, obwód koła liczy się następująco: Średnica w milimetrach * = obwód koła Średnica w calach * 2.54 * = obwód koła Przykład: 26 cali * 2.54 * = obwód koła 2075 mm Przyciski obsługi Przycisk A Krótkie przyciśnięcie: zatwierdza ustawienie aktywuje na kilka sekund podświetlenie Długie przyciśnięcie (3s): Tryb czasu: Ustawianie czasu Tryby funkcyjne: Reset wartości Strona 5 z 12

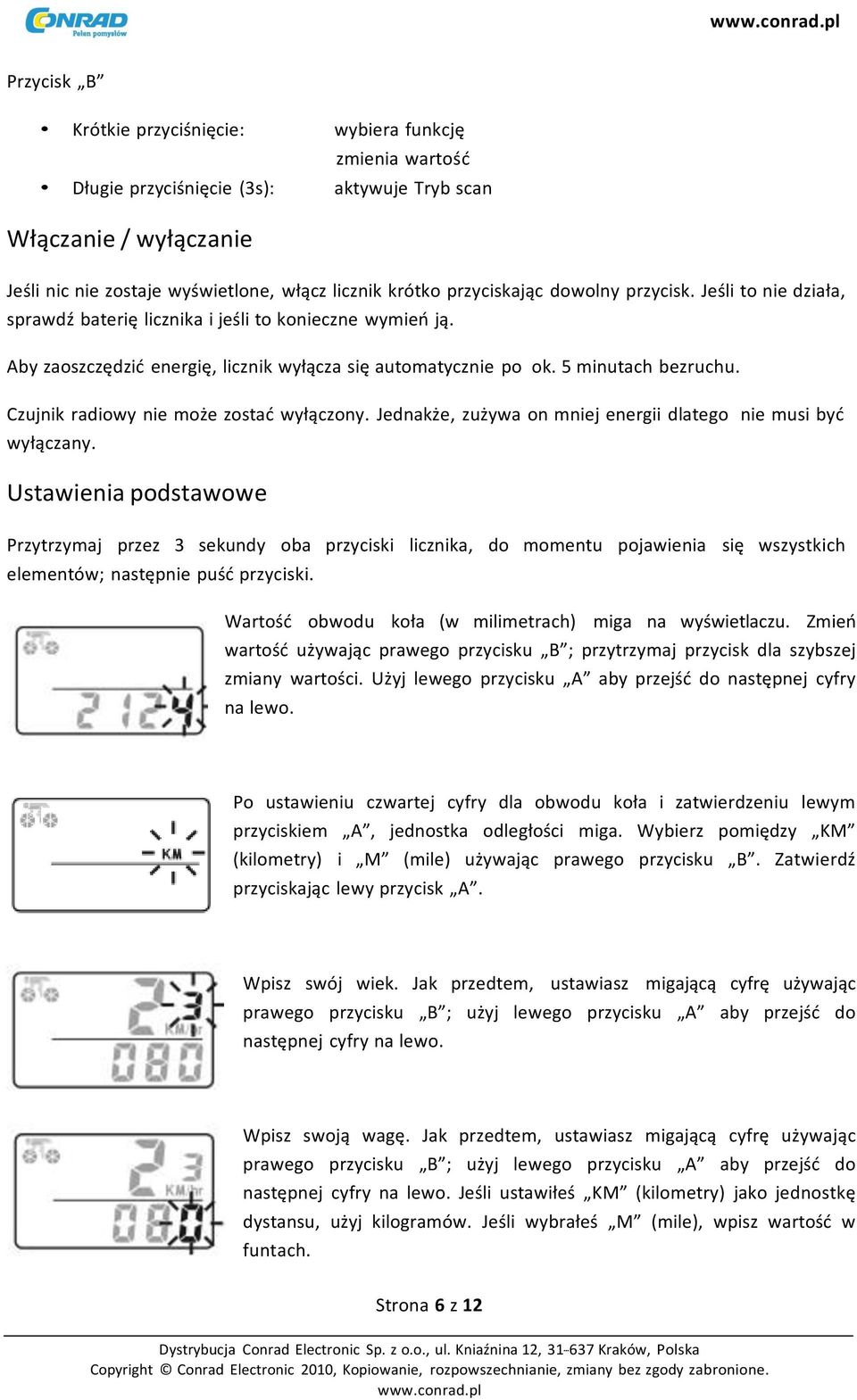

6 Przycisk B Krótkie przyciśnięcie: wybiera funkcję zmienia wartość Długie przyciśnięcie (3s): aktywuje Tryb scan Włączanie / wyłączanie Jeśli nic nie zostaje wyświetlone, włącz licznik krótko przyciskając dowolny przycisk. Jeśli to nie działa, sprawdź baterię licznika i jeśli to konieczne wymień ją. Aby zaoszczędzić energię, licznik wyłącza się automatycznie po ok. 5 minutach bezruchu. Czujnik radiowy nie może zostać wyłączony. Jednakże, zużywa on mniej energii dlatego nie musi być wyłączany. Ustawienia podstawowe Przytrzymaj przez 3 sekundy oba przyciski licznika, do momentu pojawienia się wszystkich elementów; następnie puść przyciski. Wartość obwodu koła (w milimetrach) miga na wyświetlaczu. Zmień wartość używając prawego przycisku B ; przytrzymaj przycisk dla szybszej zmiany wartości. Użyj lewego przycisku A aby przejść do następnej cyfry na lewo. Po ustawieniu czwartej cyfry dla obwodu koła i zatwierdzeniu lewym przyciskiem A, jednostka odległości miga. Wybierz pomiędzy KM (kilometry) i M (mile) używając prawego przycisku B. Zatwierdź przyciskając lewy przycisk A. Wpisz swój wiek. Jak przedtem, ustawiasz migającą cyfrę używając prawego przycisku B ; użyj lewego przycisku A aby przejść do następnej cyfry na lewo. Wpisz swoją wagę. Jak przedtem, ustawiasz migającą cyfrę używając prawego przycisku B ; użyj lewego przycisku A aby przejść do następnej cyfry na lewo. Jeśli ustawiłeś KM (kilometry) jako jednostkę dystansu, użyj kilogramów. Jeśli wybrałeś M (mile), wpisz wartość w funtach. Strona 6 z 12

7 W ostatnim ustawieniu, prawy przycisk B może zostać użyty do ustawienia interwału przeglądu (np. sprawdzanie ciśnienia w oponach i tym podobne). Po przebyciu tego dystansu pojawi się mała ikona klucza pojawi się na wyświetlaczu. Naciśnij lewy przycisk A aby wyjść z trybu ustawień, na dolnym wyświetlaczu pojawi się godzina. Tryb 12/ 24 godzinny + Ustawianie czasu Trzymaj wciśnięty prawy przycisk B do momentu pojawienia się czasu na wyświetlaczu. Przytrzymaj przez ok. 3 sekundy lewy przycisk A, do momentu rozpoczęcia migania 24 (lub 12 ). Wybierz tryb 12 lub 24 godzinny używając prawego przycisku B. Przyciśnij lewy przycisk A aby zatwierdzić. Godzina wyświetlacza czasu zaczyna migać. Ustaw wartość używając prawego przycisku B. Przytrzymaj przycisk dla szybszej zmiany wartości. Przyciśnij lewy przycisk A aby zatwierdzić. Minuty wyświetlacza czasu zaczynają migać. Ustaw wartość używając prawego przycisku B. Przytrzymaj przycisk dla szybszej zmiany wartości. Przyciśnij lewy przycisk A aby zatwierdzić. Tryb ustawiania czasu został opuszczony; ustawiony czas pojawia się na wyświetlaczu. Strona 7 z 12

8 Użytkowanie Jeśli licznik jest w trybie standardowym (który nie jest ustawieniem podstawowym lub trybem ustawiania czasu), następujące funkcje mogą zostać wybrane używając przycisku B. Aby wybrać format 12/24 godzinny i ustawić czas, prosimy o zapoznanie się z rozdziałem Tryb 12/24 godzinny + Ustawianie czasu znajdujący się powyżej. Krótko przyciśnij prawy przycisk B aby przejść do następnej funkcji. Kiedy na wyświetlaczu pojawia się komunikat ODO, wyświetlony zostaje całkowity dystans przebyty od momentu początkowego ustawienia. Dane te zostają utracone po wymianie baterii. Aby ponownie wprowadzić ten dystans, przyciśnij i przytrzymaj przez 3 s lewy przycisk A, do momentu gdy ostatnia cyfra zacznie migać. Użyj prawego przycisku B aby ustawić wartość. Przyciśnij lewy przycisk A aby zatwierdzić i przejść do następnej cyfry. Po wpisaniu ostatniej cyfry możesz powrócić do standardowego wyświetlacza przyciskając lewy przycisk A. DST : Wyświetlany zostaje dystans przebyty w danym dniu. Może zostać zresetowany do poprzez przyciśnięcie i przytrzymanie przez 3 s lewego przycisku A. Przyciśnij krótko prawy przycisk B aby przejść do następnej funkcji. MXS : Dolna linia wyświetlacza pokazuje ostatnią maksymalną prędkość. Może zostać zresetowana poprzez przyciśnięcie i przytrzymanie przez 3 s lewego przycisku A. Przyciśnij krótko prawy przycisk B aby przejść do następnej funkcji. AVS : Dolna linia wyświetlacza pokazuje średnią prędkość podczas dystansu przebytego w ciągu dnia. Wartość zostaje usunięta wraz z usunięciem dystansu dnia (sprawdź DST ). Przyciśnij krótko prawy przycisk B aby przejść do następnej funkcji. TM : Czas wyświetlony u dołu oznacza czas podróży w danym dniu. Jedynie czas, podczas którego licznik wykrył ruch jest wyświetlany. Odmierzenie czasu zostaje zatrzymane podczas bezruchu (np. podczas przerwy). Zostaje także usunięty wraz z usunięciem dystansu dnia (sprawdź DST ). Przyciśnij krótko prawy przycisk B aby przejść do następnej funkcji. Strona 8 z 12

9 Następna funkcja wyświetla aktualną temperaturę. Aby zmienić jednostkę temperatury pomiędzy (stopnie Celsjusza) i (stopnie Farenheita) przyciśnij i przytrzymaj przez 3 s lewy przycisk A. Jednostka temperatury miga, możesz dokonać zmiany poprzez krótkie przyciśnięcie prawego przycisku B. Przyciśnij lewy przycisk A aby zatwierdzić. Gdy wyświetlana jest temperatura, możesz zmienić pomiędzy temperaturą maksymalną a minimalną przyciskając przycisk. Temperatura maksymalna jest wskazana jako H (zobacz rysunek po lewej), minimalna jest wskazana jako L. Podczas wyświetlania maksymalnej i minimalnej temperatury (zobacz rysunek po lewej) wartości te mogą zostać usunięte poprzez przyciśnięcie i przytrzymanie przez 3 s lewego przycisku A. Trzy krótkie myślniki pojawią się na wyświetlaczu (np. L- - - ) zanim wyświetlacz ustawi aktualną temperaturę jako minimalną i maksymalną. Przyciśnij krótko prawy przycisk B aby przejść do następnej funkcji. SW : Jest wbudowanym w liczniku stoperem. Można go aktywować i zatrzymać poprzez krótkie przyciśnięcie lewego przycisku A. Może zostać zresetowany do poprzez przyciśnięcie i przytrzymanie przez 3 s lewego przycisku A. Przyciśnij krótko prawy przycisk B aby przejść do następnej funkcji. CAL : Licznik oblicza spalane kalorie na podstawie wpisanej wagi oraz wieku oraz dystansu przebytego lub czasu.. Może zostać zresetowany do poprzez przyciśnięcie i przytrzymanie przez 3 s lewego przycisku A. Przyciśnij krótko prawy przycisk B aby przejść do następnej funkcji. CAL F : Analogicznie do spalonych kalorii (zobacz powyżej), wyświetlony zostaje spalony tłuszcz. Może zostać zresetowany do 0 poprzez przyciśnięcie i przytrzymanie przez 3 s lewego przycisku A. Przyciśnij krótko prawy przycisk B aby przejść do następnej funkcji. SCAN : Licznik automatycznie przełącza pomiędzy wyświetlaniem dystansu dnia DST, maksymalnej prędkości MXS, średnią prędkością AVS oraz czas podróży TM. Przyciśnij krótko prawy przycisk B aby powrócić do pierwszej funkcji ODO. Strona 9 z 12

10 Resetowanie licznika Przytrzymaj oba przyciski licznika przez ok. 3 sekundy pozwalając na pojawienie się wszystkich elementów wyświetlaczowi. Teraz puść przyciski. Wszystkie dane zostały usunięte. Alternatywnie, wyjmij baterie z licznika; to także usuwa wszystkie dane. Postępuj zgodnie z Ustawienia podstawowe i wprowadź obwód koła, jednostkę dystansu, wiek, wagę i interwał przeglądów. Wbudowana bateria solarna W odpowiednim oświetleniu dziennym wbudowana bateria solarna dostarcza energię do licznika. Kiedy nie ma wystarczającej energii słonecznej, licznik automatycznie przełącza się na pobór energii z baterii. Rozwiązywanie problemów Brak wskazań na wyświetlaczu licznika Przyciśnij dowolny przycisk aby włączyć licznik. Sprawdź baterię licznika i wymień ją na nową, jeśli to konieczne. Obroty koła nie są wykrywane, dane nie są przesyłane z czujnika radiowego. Odległość pomiędzy czujnikiem radiowym a magnesem musi wynosić ok. 2 mm. Użyj innej szprychy, jeśli to konieczne. Sprawdź pozycję magnesu i czujnika radiowego w stosunku do siebie. Magnes musi poruszać się dokładnie nad środkiem czujnika radiowego. Sprawdź baterię czujnika radiowego i wymień ją na nową, jeśli to konieczne. Czarny wyświetlacz Wyświetlacz został wystawiony zbyt długo na bezpośrednie działanie światła słonecznego. Po ochłodzeniu, wskazanie powróci. Konserwacja i czyszczenie Produkt nie musi być poddawany konserwacji, dlatego nie wolno go otwierać ani rozkładać na części (jedynie aby wymienić baterie, jak opisano w instrukcji). Używaj suchej, czystej szmatki do czyszczenia. Nie naciskaj na wyświetlacz, może to doprowadzić do jego uszkodzenia lub zarysowania. Nie używaj żadnych chemicznych środków czyszczących, mogą odbarwić plastikową obudowę. Nie używaj licznika w wodzie lub pod wodą! Strona 10 z 12

11 Utylizacja Utylizacja sprzętu elektronicznego i odpadów elektrycznych. Mając na uwadze środowisko oraz możliwość całkowitej utylizacji użytych surowców uprasza się konsumentów o oddawanie zużytych i uszkodzonych urządzeń na miejsce zbiórki odpadów elektronicznych. Znak przekreślonego kontenera na kółkach oznacza, że produkt winien zostać odniesiony do miejsca zbiórki odpadów elektronicznych i tym samym poddany odpowiedniemu procesowi utylizacji. Baterie/ akumulatory Baterie/ akumulatory zawierające szkodliwe substancje są oznaczone następującymi symbolami, co oznacza iż nie mogą być wyrzucane do domowych śmietników. Oznaczenia dla odpowiednich metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów. Możesz dostarczyć zużyte baterie / akumulatory bezpłatnie do swojego lokalnego punktu przyjmowania baterii, naszych sklepów lub gdziekolwiek gdzie sprzedawane są baterie. Stosując się do prawnych obowiązków przyczyniasz się do ochrony środowiska naturalnego! Wskazówki i instrukcje Zdejmij licznik i zabierz go ze sobą, jeśli zatrzymujesz się gdzieś i zostawiasz rower, np. na przerwie. Licznik nie posiada ochrony przed kradzieżą. Od czasu do czasu sprawdzaj mocowanie licznika, czujnika radiowego i magnesu. Ze względów bezpieczeństwa nie powinieneś ustawiać licznika podczas jazdy. Twoja uwaga będzie rozproszona, co może doprowadzić do upadku. Ikona roweru znajdująca się w lewej górnej części wyświetlacza przemieszcza się w momencie gdy licznik otrzymuje dane z czujnika radiowego. W górnym prawym rogu symbol + i oznacza wzrost i spadek prędkości. Dane techniczne a) Licznik Zasilanie: 1 bateria typu CR2032 Waga: ok. 35 g b) Czujnik radiowy Zasilanie: Zakres radiowy: Waga: 1 bateria typu CR2032 maks. Ok. 60 cm ok. 15 g Strona 11 z 12

12 Deklaracja zgodności Conrad Electronic, Klaus- Conrad- Strasse1, D Hirschau deklaruje, iż niniejszy produkt jest zgodny z podstawowymi wymaganiami innymi znaczącymi przepisami dyrektywy 1999/5/EG. Deklaracja zgodności dla tego produktu znajduje się pod adresem: Niniejsza instrukcja obsługi została opublikowana przez Conrad Electronic SE, Klaus- Conrad- Stra!e 1, D Hirschau/Germany ( Niniejsza instrukcja obsługi odzwierciedlają specyfikacje techniczne w momencie druku. Zastrzegamy prawo do zmian specyfikacji technicznych lub fizycznych by Conrad Electronic SE. Strona 12 z 12
